Как измерить штангенциркулем доли миллиметра. Как правильно пользоваться штангенциркулем: пошаговая инструкция по измерению — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерять штангенциркулем различные детали. Как считывать показания с нониусной, циферблатной и цифровой шкалы. Какие бывают виды штангенциркулей и в чем их особенности. Как избежать ошибок при проведении измерений.

Содержание

Устройство и виды штангенциркулей

Штангенциркуль — это универсальный измерительный инструмент, позволяющий с высокой точностью определять линейные размеры деталей. Основные элементы конструкции штангенциркуля:

Штанга с основной миллиметровой шкалой
Подвижная рамка со вспомогательной шкалой нониуса
Губки для наружных и внутренних измерений
Глубиномер
Стопорный винт для фиксации рамки

Различают следующие основные виды штангенциркулей:

Нониусные (ШЦ) — с механической шкалой нониуса
Циферблатные (ШЦК) — со стрелочным отсчетным устройством
Цифровые (ШЦЦ) — с электронным цифровым дисплеем

Нониусные штангенциркули в свою очередь подразделяются на:

ШЦ-I — с двусторонними губками и глубиномером
ШЦ-II — с односторонними губками и микрометрической подачей
ШЦ-III — с односторонними губками для крупногабаритных деталей

Подготовка штангенциркуля к работе

Перед началом измерений необходимо выполнить следующие подготовительные действия:

Очистить измерительные поверхности от загрязнений
Проверить плавность хода рамки
Убедиться в отсутствии люфтов и зазоров
Проверить нулевую установку — при сомкнутых губках нулевые штрихи основной шкалы и нониуса должны совпадать
Для цифровых штангенциркулей — включить питание и обнулить показания

Техника измерения наружных размеров

Порядок измерения наружных размеров деталей штангенциркулем:

Разведите измерительные губки чуть шире детали
Охватите деталь губками, обеспечив их плотное прилегание

Зафиксируйте положение рамки стопорным винтом
Считайте показания со шкал

При измерении необходимо следить, чтобы губки располагались перпендикулярно оси детали. Измерение проводят в нескольких сечениях для повышения точности.

Измерение внутренних размеров

Для измерения внутренних размеров и диаметров отверстий:

Сведите губки до размера меньше измеряемого
Введите губки в отверстие и разведите их до касания стенок
Покачивая штангенциркуль, найдите наибольший размер
Зафиксируйте рамку и считайте показания

К полученному значению нужно прибавить толщину губок, указанную на инструменте.

Измерение глубины

Измерение глубины отверстий и пазов выполняется следующим образом:

Установите штангенциркуль на поверхность детали
Выдвиньте линейку глубиномера до упора в дно
Зафиксируйте положение рамки
Считайте показания со шкалы глубиномера

Считывание показаний штангенциркуля

Методика считывания показаний зависит от типа шкалы:

С нониусной шкалой:

Определите целое число миллиметров по основной шкале
Найдите на нониусе штрих, совпадающий со штрихом основной шкалы
Умножьте номер этого штриха на цену деления нониуса
Сложите целое число и дробную часть

С циферблатной шкалой:

Определите целое число миллиметров по основной шкале
Считайте дробную часть по положению стрелки на циферблате
Сложите обе части

С цифровым дисплеем:

Просто считайте показания с экрана — результат выводится в готовом виде.

Типичные ошибки при измерении штангенциркулем

Основные ошибки, которые следует избегать при работе со штангенциркулем:

Перекос измерительных губок относительно детали
Чрезмерное усилие при измерении, приводящее к деформации
Неправильное считывание показаний со шкал
Измерение без учета погрешности инструмента

Работа загрязненным или неисправным штангенциркулем

Правила обращения и хранения штангенциркуля

Для обеспечения точности измерений и долговечности инструмента необходимо соблюдать следующие правила:

Хранить в футляре, оберегая от ударов и падений
Протирать измерительные поверхности после работы
Периодически смазывать направляющие рамки
Не допускать попадания стружки и абразивных частиц
Выполнять регулярную поверку и калибровку

Выбор штангенциркуля для различных задач

При выборе штангенциркуля следует учитывать следующие факторы:

Требуемая точность измерений
Диапазон измеряемых размеров
Условия эксплуатации (влажность, загрязненность)
Частота использования
Квалификация персонала

Для бытового применения обычно достаточно простого нониусного штангенциркуля. В промышленности чаще используются более точные цифровые модели.

Как пользоваться штангенциркулем | Cтатья Диам Алмаз

Штангенциркуль — это усовершенствованная разновидность линейки для выполнения высокоточных измерений внутренних и наружных размеров детали. Инструмент активно используется в быту при самостоятельном проектировании и сборке конструкций, а также на машиностроительных заводах и других предприятиях в условиях серийного или единичного производства. Качество готового изделия во многом зависит от навыков и опыта владельца, поэтому важно точно знать, как правильно пользоваться штангенциркулем.

Что можно измерить штангенциркулем

Штангенциркуль является универсальным инструментом и предназначен для нахождения наружных и внутренних линейных размеров детали, толщины стенки или определения расстояний между отдельными позициями. Используется при проведении замеров глубин пазов/отверстий или их диаметров. Существуют узкоспециализированные модификации для конкретных операций (замер зубьев, тормозных дисков и т.

д.). Устройство оснащено парой губок и выдвижным штоком или глубиномером с обратной стороны. Замеры производятся по специальной шкале. Пользователь передвигает подвижную рамку по штанге, зажимая заготовку из металла или других материалов между губок, и считывает показания с индикатора. Главное преимущество штангенциркуля — это высокая точность измерений. По этой причине приспособление получило широкое распространение в производственной сфере среди столяров, токарей, фрезеровщиков, мастеров автосервиса и других рабочих, а также сотрудников отдела контроля продукции. Штангенциркуль устанавливается на станки и используется в отрасли строительства и ремонта. Применение инструмента минимизирует вероятность возникновения несоответствий и дефектов, следствием которых становится отбраковка продукции.

Конструкция штангенциркуля — основные узлы и их назначение

Штангенциркуль — это достаточно простой инструмент, в состав которого входят следующие элементы:

Штанга: содержит главную шкалу и показывает размеры детали. Также определяет пределы измерения.
Рамка: подвижная планка, расположенная на поверхности штанги. Имеет разметку шкалы нониуса, выраженную в миллиметрах и дюймах (дополнительно), необходимую для расчёта долей целого деления. В некоторых моделях предусмотрено наличие электронного или аналогового отсчетного устройства.
Пара нижних губок: зажимают заготовку и определяют внешние размеры.
Верхние губки: измеряют внутренний диаметр отверстий или проёмов (контрольные плоскости расположены наружу).
Зажимной винт: служит для фиксации рамки и осуществляет её надёжный зажим в процессе снятия показаний.
Глубиномер: выдвижная линейка, расположенная с противоположной стороны корпуса.

Некоторые штангенциркули оснащаются рядом дополнительных компонентов (глубиномер, твердосплавные заострённые наконечники) для промера уступов или нанесения разметки. Прибор изготавливается из инструментальной стали, в отдельных случаях для одновременной разметки детали мерительные поверхности усиливают твердосплавными наконечниками. Все элементы оборудования тщательно зашлифовываются, что обеспечивает отличную точность и гарантирует лёгкость в работе. Каждый штангенинструмент производится на специальном заводе в соответствии со стандартами ГОСТа.

Классификация штангенциркуля

На мировом рынке измерительного оборудования представлены различные штангенциркули, которые имеют свои отличия и особенности в зависимости от условий эксплуатации и других критериев. Все разновидности инструмента можно разделить на категории по следующим факторам:

По способу индикации

Механические (ШЦ): стандартный нониусный штангенциркуль, где главные размеры нанесены на штанге, а доли определяются по шкале нониуса, находящейся на рамке с винтом. Наиболее популярные, недорогие и надёжные. Способны работать в любых климатических условиях, но не отличаются высокой точностью.

Стрелочные (ШЦК): аналоговый прибор с круглым циферблатом. Внутри измерительной головки расположен шестерёнчатый привод стрелки, а на штанге имеется рейка с мелкими зубьями. Процесс измерения осуществляется в результате зацепления двух поверхностей при перемещении рамки. Стрелка меняет своё положение и отмеряет пройденное расстояние, определить которое можно по величине, указанной на циферблате. Модели данного типа энергонезависимы и не требуют сложных расчётов, но могут выйти из строя при неправильном хранении или наличии загрязнений. Превосходят предшествующие аналоги по точности, которая составляет 0,01 мм.
Электронный (ШЦЦ): самое современное и простое в использовании устройство, где механический привод заменяет ёмкостный датчик. Результат долей миллиметра преобразуется посредством микропроцессорного модуля и выводится на экране ЖК-дисплея. Панель управления — кнопки включения, сброса и изменения единиц измерения — располагается на корпусе рамки. Результат последнего показания, как правило, сохраняется во встроенной памяти. Питание от аккумулятора или сменной батареи.

По назначению

На примере нониусного устройства:

ШЦ I (ШЦ 1): с глубиномером и двумя парами губок для обмера наружных и внутренних размеров детали.
ШЦ II (ШЦ 2): верхние заострённые губки, нижние — цилиндрические или прямоугольные.
ШЦ III (ШЦ 3): односторонние.
ШЦТ I: упрочнённая рабочая поверхность из твёрдого сплава.

К дополнительным классификационным признакам прибора относятся:

Количество губок: односторонние, двухсторонние.
Форма мерительных плоскостей: плоская, заострённая, круглая.
Тип: с глубиномером и без (колумбик).
Точность: первый и второй класс (0,05 мм и 0,1 миллиметр соответственно).

Штангенциркули различаются по длине штанги, где диапазон измерения может достигать 4-х метров. Также существуют модификации, губки которых изготовлены из стали или твердосплавных материалов.

Измеряем штангенциркулем правильно

Одно наличие штангенциркуля не гарантирует высокую точность работ. Многие владельцы, имея данное устройство в своём арсенале, не могут с достаточной определённостью сказать, как пользоваться штангенциркулем. Подобное незнание напрямую влияет на качество детали и всей конструкции, составной частью которой она является. Существует строгая последовательность выполнения замеров и определённая технология обращения с инструментом. Все виды приспособления следует хранить в специальном кейсе. Комфортная температура окружающей среды составляет 10-30 градусов при относительной влажности 60-70 процентов. При использовании устройства важно соблюдать следующие инструкции.

Подготовка к эксплуатации

Перед каждым применением необходимо провести визуальный осмотр штангенциркуля и проверить на наличие дефектов и протереть влажной тканью. Руки мастера также должны быть чистыми. Далее губки инструмента сводятся до полного соприкосновения для установления степени их прилегания. При этом нулевые деления главной шкалы и нониуса должны совпадать. Подобный принцип подготовки распространяется на все штангенциркули. Инструмент цифрового типа также должен показывать достаточный заряд энергоносителя.

Порядок измерений

При проведении обмера наружных размеров заготовки рабочие плоскости инструментов разводятся в стороны. Изделие помещается между губок, после чего пользователь перемещает рамку до контакта с поверхностью. Положение элемента фиксируется винтом. В случае измерения диаметра операция повторяется в обратной последовательности. Также в основании штанги располагается глубиномер, позволяющий с достаточной точностью находить глубину отверстий или канавок. Линейка выдвигается при опускании рамки, помещается в полость и прижимается к стенке.

Считываем показания

После перечисленных действий деталь откладывается, но прибор не меняет своё положение и винты не ослабляются. Процедура измерения завершена, далее идёт этап определения и расчета показателей.

По нониусной шкале:

Целое значение можно найти на основной шкале в результате совпадения нуля нониуса и соответствующего деления. После этого определяется максимально приближённый к нулю штрих нониусной шкалы, совпадающий с риской линейки. Порядковый номер последнего, умноженный на цену делений, указывает на количество долей. В качестве примера отсчета можно взять произвольный размер 29 мм, цену деления 0,05 мм и порядковый номер 7. Вид уравнения будет следующим:

29+0,05*7=29,35 мм.

По стрелочному индикатору:

Здесь нониус представляет собой круглый циферблат, где стрелка указывает на дробную часть. Основной размер вычисляется аналогичным образом по штанге.

По электронному табло:

При ручном позиционировании штангенциркуль с дисплеем самостоятельно рассчитывает размеры поверхности и отражает на табло значения с точным показателем, не требуя нахождения необходимого штриха на шкале.

Ошибки в измерениях: основные причины

Многие штангенциркули, вне зависимости от вида и точности, даже при соблюдении указанной последовательности и заведомо правильной процедуре исчисления неправильно замеряют деталь.

При проведении измерений по нониусу погрешность может быть вызвана неверным выбором деления и неполным совпадением штрихов. Помимо этого, винты рамки бывают ослаблены, что приводит к смещению элементов в процессе замеров. При интенсивной эксплуатации губки стираются о материал заготовок, образуя просвет, не обеспечивающий полного прилегания плоскостей и влияющий на правильность измерения. Также можно отметить и другие ошибки:

перекос рамки по причине чрезмерного давления;
установка рабочих поверхностей на скругления или фаски торца;
деформация конструкции штангенциркуля;
отсутствие калибровки.

Электронный инструмент перед проведением работ следует выставлять на ноль. Все штангенциркули подвержены износу и требуют периодической поверки в соответствующих службах.

Выводы

Представленная инструкция даёт представление о том, как пользоваться штангенциркулем. На точность размеров во многом влияет и правильный выбор инструмента.

При покупке модели необходимо учитывать такие параметры, как диапазон измерения или длину штанги, класс точности или цену деления шкалы нониуса, количество и расположение губок, вес и габариты. Также важно обратить внимание на тип рамки устройства.
Нониусные штангенциркули используются в гаражных мастерских или небольших предприятиях. При серийном выпуске продукции или производстве деталей для высокоточной техники больше подойдёт стрелочный или цифровой инструмент.
Качественный штангенциркуль производится только в соответствии со стандартами ГОСТа, обладает соответствующей маркировкой и сертификатом поверки, подтверждающим заявленную точность измерений.
Существенными факторами являются климатические условия эксплуатации. Цифровые и аналоговые приборы плохо приспособлены для работы на объектах с повышенной влажностью или при повышенной запылённости воздуха.

В интернет-магазине «Диам Алмаз» представлен большой ассортимент различных штангенциркулей. Подобрать и купить подходящую модель можно на сайте компании. Доставка осуществляется в любой город России.

Как пользоваться штангенциркулем с точностью 0,1 мм

Для того чтобы устройство всегда работало исправно и проводило точные измерения, вам нужно соблюдать все необходимые условия хранения. Передвижную часть смазывайте машинным маслом, чтобы губки двигались плавно и без больших усилий. Во время работы соблюдайте технику безопасности, так как края губок острые, – неопытный человек может ими пораниться. Они специально сделаны такими, чтобы делать разметку.

Храните штангенциркуль в месте, где не будет лишней пыли, мусора, стружки и прочих элементов, которые могут забиться в механизм. В последнее время производители продают эти инструменты вместе с футлярами. Они защищают устройства от влаги, грязи и пыли.

Если же грязь или влага все-таки добрались до штангенциркуля, то его необходимо прочистить.

Так как измерения могут проводиться в разных местах с разными условиями и некоторые символы или цифры могут просто исчезнуть под слоем пыли или грязи, то перед началом работы и после её окончания протирайте лицевую часть устройства, где можно увидеть цифры и где происходит замер с помощью губок. Во время работы следите за тем, чтобы все губки держались плотно и не расшатывались. Главным достоинством штангенциркуля является то, что он может дать показания с точностью до тысятичных миллиметра, поэтому перекос губок может повлиять на правильность измерений.

Если же губки шатаются из-за способа замера, а не из-за самого устройства, то их можно подтянуть с помощью стопорного винта. Он находится сверху штангенциркуля и по форме напоминает маленькое колесо. Его нужно выкрутить так, чтобы губки соприкасались с измеряемой деталью или поверхностью максимально плотно.

Из чего состоит измерительный инструмент — знакомимся с устройством

Рассматриваемый инструмент имеет простую конструкцию, что упрощает особенности его эксплуатации. С помощью штангенциркуля можно измерять размеры любых деталей, заготовок и элементов. Конструкция этого незамысловатого прибора включает в себя следующие составляющие:

Линейка измерительная — это основная составляющая рассматриваемого прибора, которая еще также называется штангой. На штанге с одной стороны имеется шкала, разметка которой составляет 1 мм. Длина измерительной линейки зависит от модели штангенциркуля. Стандартными считаются приборы, имеющие длину 150 мм, но есть устройства меньше и больше, которые предназначены специально для измерения мелких деталей и наоборот, только для крупных заготовок
Рамка измерительная — к линейке крепится подвижный элемент, за счет которого и удается выполнять соответствующие измерения. Во внутренней конструкции устройства находится пружинка, которая служит в качестве прижима для рамки. На передней части рамки находится шкала, называемая нониусом, которая является основой при снятии замеров. На этой шкале нанесено 10 делений, которые имеют ширину, равную 1,9 мм. Для фиксации подвижной рамки, в конструкции инструмента предусмотрен зажимной или стопорный винт. Этот винт применяется для того, чтобы не сместилась рамка после проведенного измерения
Губки неподвижные — это элементы, которые являются частью измерительной линейки. Губки имеют открытую и закрытую формы, что дает возможность измерять не только наружные, но и внутренние размеры
Подвижные губки — имеют аналогичную конструкцию с неподвижными, только они являются частью измерительной подвижной рамки. За счет подвижных губок, соприкасающихся с неподвижными, происходит снятие замеров детали
Линейка глубиномер — это дополнительный элемент, который является частью подвижной рамки. Линейка спрятана внутри инструмента, и выдвигается при перемещении подвижной рамки. Предназначена она для измерения глубины детали

Мало кто знает о том, что штангенциркули бывают разных видов, а вариант, который представлен выше, является самым популярным, простым и недорогим. О том, какие виды штангенциркулей бывают, и чем они отличаются, выясним далее.

Разметка

Обычный штангенциркуль с заостренными мерительными поверхностями справляется с базовыми разметочными операциями. Упирая одну губку в боковину детали, кончиком второй можно нанести черту на перпендикулярную ей поверхность. Линия получается равноудаленной от торца и копирует его форму. Чтобы начертить отверстие, нужно накернить его центр: углубление служит для фиксации одной из губок. Подобным образом можно использовать любой прием начертательной геометрии.

Твердосплавные напайки и резцы оставляют заметные царапины на деталях из сталей твердостью выше 60 HRC. Существуют также узкопрофильные штангенциркули, разработанные исключительно для разметки.

Виды штангенциркулей

Прежде чем выяснять, как правильно нужно измерять штангенциркулем, следует разобраться с видами этого измерительного инструмента. Производители выпускают рассматриваемые устройства следующих видов:

Нониусные — они обозначаются буквами ШЦ, и представляют собой механический измерительный инструмент, который имеет основную шкалу на неподвижной линейке, а также дополнительную на подвижной рамке (в зависимости от модели, на подвижной рамке может быть одна или две шкалы). Нониусными их называют за счет шкалы на подвижной рамке, которая имеет градацию в долях миллиметров. Практически у каждого мастера имеются универсальные нониусные штангенциркули, которыми пользоваться легко при наличии знаний, однако они имеют недостаток — большая погрешность
С циферблатом или стрелочный — обозначаются как ШЦК, а отличаются они от нониусных наличием круглой формы циферблата, который находится на подвижной штанге. Специальный зубчатый механизм передачи усилия позволяет получать точные результаты измерений. По основной разметке происходит определение миллиметров, а доли исчисляются по круговой шкале
Цифровые или ШЦЦ — на измерительной рамке вместо циферблата расположен цифровой дисплей, отображающий результаты измерений. Если в нониусных и циферблатных устройствах измерения нужно снимать самостоятельно, то в цифровых штангенциркулях соответствующие показатели выводятся на дисплей. Это самые высокоточные и дорогие измерительные инструменты, которые применяются в сферах, где важная высокая точность

Это интересно!
Нониусные штангенциркули являются разборными, что делает их ремонтопригодными в случае заклинивания механизма перемещения. Чтобы не пришлось ремонтировать штангенциркуль, при его эксплуатации необходимо периодически вносить смазочное вещество в конструкцию подвижной части.
Нониусные штангенциркули по конструкции и назначению классифицируются на такие виды:

ШЦ-1 — рабочие или измерительные губки присутствуют с двух сторон, а предназначены они для того, чтобы выполнять измерительные действия внутреннего и наружного диаметра
ШЦ-2 — губки, которые предназначены для измерений внутренних и наружных диаметров, совмещены, а также имеют одинаковые размеры. Плоские поверхности измерителей расположены внутри, а цилиндрические размещены наружу. С обратной стороны от штанги расположились кромки, которые предназначены для проведения разметочных работ. Эти кромки имеют хорошую заточку. В устройстве приборов типа ШЦ-2 имеется микрометрическая рамка, позволяющая повысить точность проводимых измерений
ШЦ-3 — имеют одностороннее размещение измерительных губок, а предназначены такие инструменты для проведения измерений при работе с большими деталями и заготовками

Рассматриваемые типы инструментов предназначены для выявления размеров разных деталей — трубы, болты, гайки, провода, арматура и прочие виды заготовок. Самыми практичными считаются нониусные модели, а самыми точными — цифровые устройства. Разница в цене между нониусными и цифровыми существенная, поэтому для хозяйства вполне хватает механического штангенциркуля, которым перед применением, нужно научится правильно пользоваться.

Эксплуатация штангенциркуля — основные правила и рекомендации

Перед тем, как измерить диаметр трубы или произвести иные измерительные манипуляции, следует выполнить проверку инструмента на пригодность к использованию. Часто на неисправности страдают штангенциркули циферблатного типа. Их достаточно один раз уронить, чтобы они показывали с большой погрешностью или вовсе вышли из строя. Проводить проверку перед измерением нужно любого измерительного инструмента. Принцип проведения проверки следующий:

Взять в руки инструмент и свести губки вместе. Между соприкасающимися губками просвет должен быть практически незаметным. Если просвет большой, то инструмент непригоден к применению
При сведении губок вместе, шкала на подвижной рамке и неподвижной линейке должны совпасть. Если они не совпадают, то измерения будут неточными
Очистить прибор от загрязнений при наличии таковых. Если на корпусе инструмента имеются признаки ржавчины, то ее нужно удалить, иначе это повлияет не только на точность измерений, но еще и на работоспособность устройства

Штангенциркуль — это модернизированная линейка, которая позволяет не просто измерять размеры, но еще и получать точные показания. Как необходимо проводить измерения при помощи штангенциркуля, знают далеко не многие. Как пользоваться устройством, учат еще в школе, однако эти знания быстро забываются, особенно если долго не брать в руки прибор или вовсе воспользоваться им в единичном случае.

Как правильно пользоваться штангенциркулем пошаговая инструкция

После проверки инструмента на исправность, можно приступать к проведению измерений. Также рекомендуется перед началом проведения работ убедиться в том, что величина погрешности инструмента является допустимой, в противном случае, понадобится прибор с большей точностью.

Это интересно!
Величина погрешности указывается на самом приборе. Если это механический инструмент, то величина погрешности указывается на подвижной рамке (обычно эта величина составляет 0,05 мм или 0,1 мм). Для циферблатных и цифровых устройств величина погрешности незначительная.

Измерение наружных поверхностей

Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.

Это интересно!
Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.

Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.

Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах
С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм
Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале. Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров
Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю

Фото пример проведения измерений нониусным штангенциркулем показан ниже.

После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.

Это интересно!
Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.

Считывание результатов

По нониусной шкале

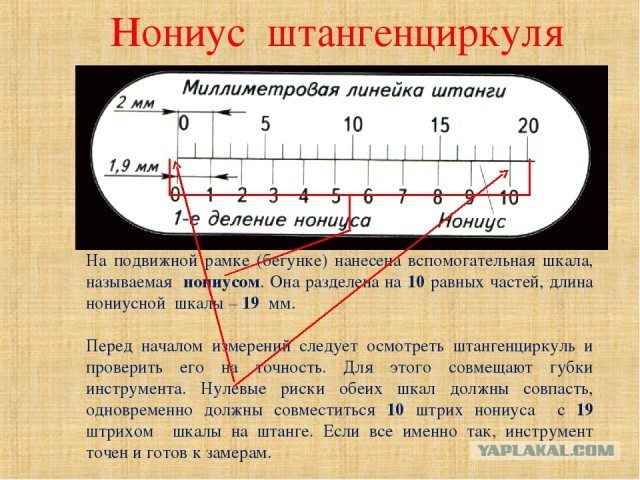

Количество целых миллиметров отсчитывается от нулевого деления на рейке до нулевого деления нониуса. Если они не совпадают, то размер содержит доли миллиметра, соответствующие точности инструмента. Чтобы определить их, необходимо на нониусе отсчитать от нуля до штриха, совпадающего с риской на штанге, а затем умножить их количество на цену деления.

На рисунке 4 показаны размеры: а – 0.4 мм, б – 6.9 мм, в – 34.3 мм. Цена деления нониуса 0.1 мм

По часовому индикатору

Количество целых миллиметров отсчитывают на штанге от нуля до последней риски, не скрытой под рамкой. Доли определяют по индикатору: номер деления, на котором остановилась стрелка, умножают на его цену.

На рисунке 5 показан размер 30.25 мм. Цена деления индикатора 0.01 мм.

По цифровому табло

Здесь считать не нужно, размер отображается на дисплее.

Для определения внутреннего размера, снятого инструментом с радиусными мерительными поверхностями (нижние губки на рис. 3), к показаниям на шкале добавляют их толщину, которая указана на неподвижной губке. Чтобы посчитать наружный размер, снятый штангенциркулем с резцами (рис. 2), их толщину отнимают от показаний на шкале.

Как измерить внутренний диаметр штангенциркулем с циферблатом

Принцип измерения внутреннего диаметра заготовок, например гайки, шайбы, кольца и прочих подобных деталей, заключается в том, что используются другие губки на инструменте, которые расположены в верхней части. При их разведении упоры располагаются не внутри, как при измерении внешних размеров, а снаружи. Принцип измерения следующий:

В одну руку нужно взять деталь, а во вторую штангенциркуль
Поместить губки внутри отверстия измеряемой детали. Причем делать это необходимо так, чтобы они расположились в центре заготовки
Развести их до упора к стенкам заготовки, и зафиксировать результат при помощи стопорного винта
Далее производятся исчисления. Для нониусного устройства принцип выявления показаний аналогичен, как при измерениях толщины детали. Если используется стрелочный (циферблатный) штангенциркуль, тогда показания определяются следующим способом: целое значение выявляется по основной шкале, как и в случае с нониусным прибором, а десятые и даже сотые доли миллиметров показывает стрелка на циферблате. Здесь ничего подсчитывать не нужно, а получение не только десятых, но и сотых долей мм, делает инструмент более точным

Если размер отверстия маленький, и губки не удается поместить в нем, тогда необходимо использовать линейку или же маленький штангенциркуль.

Это интересно!
Стрелочные штангенциркули не получили широкой популярности, так как они имеют достаточно чувствительный механизм, который часто выходит из строя при малейших механических воздействиях.Учитывая их высокую стоимость, то проще купить нониусный прибор.

Определение показаний по нониусу

Для определения показаний штангенциркуля необходимо сложить значения его основной и вспомогательной шкалы.

Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Результат измерения равен сумме двух величин: числа целых миллиметров и долей мм. Если нулевой штрих нониуса точно совпал с одним из штрихов основной шкалы, полученный размер выражается целым числом.

На рисунке выше представлены показания штангенциркуля ШЦ-1. В первом случае они составляют: 3 + 0,3 = 3,3 мм, а во втором — 36 + 0,8 = 36,8 мм.

Нониус с ценой деления 0,05 мм

Шкала прибора с ценой деления 0,05 мм представлена ниже. Для примера приведены два различных показания. Первое составляет 6 мм + 0,45 мм = 6,45 мм, второе — 1 мм + 0,65 мм = 1,65 мм.

Аналогично первому примеру необходимо найти штрихи нониуса и штанги, которые точно совпадают друг с другом. На рисунке они выделены зеленым и черным цветом соответственно.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

Выдвинуть планку путем перемещения подвижной рамки
Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

Проверка исправности и подготовка к замеру

Точность измерения любым штангенциркулем зависит от его технического состояния. Проверка метрологических характеристик профессиональных приборов выполняется специалистами соответствующих лабораторий.

Для домашнего мастера подобная операция лишняя. Достаточно при покупке проверить свидетельстве о калибровке и после этого поддерживать свой инструмент в нормальном состоянии.

Однако следует учитывать возможность его падений, ударов и другие непредвиденные случаи. С этой целью важно периодически выполнять три простых правила проверки работоспособности:

осмотр внешнего состояния;
проверка нулевого показания;
оценка качества измерительных поверхностей.

Внешний осмотр

Оценивают «на глаз» качество геометрии всех деталей, чистоту поверхностей, необходимость смазки легкими маслами пазов, состояние шкал и удобство их чтения. Проверяют легкость перемещения подвижных частей.

Выявленные мелкие дефекты можно устранить своими руками.

Проверка нулевого показания

Подвижную рамку сдвигают до упора в начальное положение и наблюдают:

установку обеих шкал на ноль;
расположение десятого деления нониуса на отметке 19 мм отсчета шкалы штанги (для ШЦ-1 класса точности 0,1, как показано на схеме выше).

Оценка качества измерительных поверхностей

Сдвинутые губки размещают навстречу источнику света и визуально оценивают плотность их прилегания. На картинке выше показана аналогичная проверка одной поверхности эталонным угольником.

Световые лучи проникнут через дефектные щели и укажут их расположение.

Обращают внимание на положение измерителя углублений. Он в сдвинутом состоянии должен находиться в одной плоскости с дальним торцом штанги.

Для этого его выдвигают при установке торца штанги на эталонную плоскость и снимают замер по шкале отсчета. Должен быть 0.

Как измерить прибором резьбовые соединения

Мало кому известно, но рассматриваемым инструментом можно также измерять резьбу на болтах и прочих крепежных соединениях. Измеряется резьба для того, чтобы подобрать к крепежу соответствующую гайку. Измерения резьбы проводится по ее выступам на болте. Для этого болт (всей длинной) следует зафиксировать между губками, и снять показания.

Чтобы определить значение шага резьбы болтового соединения, понадобится выполнить такие манипуляции:

Измерить внешний диаметр болта прибором
Замерить также высоту стержня без учета шляпки
Посчитать количество витков
Чтобы узнать шаг резьбы, необходимо полученное значение длины стержня разделить на число витков. К примеру, если длина стержня составляет 20 мм, а количество витков 10 штук, тогда 20/10=2

Иметь в хозяйстве штангенциркуль необходимо каждому мастеру, особенно если выполняется ремонт автомобиля и прочей техники, проводятся сварочные работы или осуществляется монтаж коммуникаций в доме. Чтобы инструмент служил долго и качественно, за ним необходим соответствующий уход.

Как штангенциркулем измерить поршень

Не решенным остается вопрос о том, как измерить поршень штангенциркулем. Для начала выясним, для чего же необходимо проводить измерения этой детали. Поршень — это одна из важнейших деталей двигателей внутреннего сгорания. В процессе работы поршень нагревается до предельно высоких температур, а при нагреве металлам свойственно увеличивать — температурное расширение. Это увеличение является незначительным, но оно играет очень важную роль.

Измерять штангенциркулем диаметр поршня нужно для того, чтобы узнать его конусную часть. Конусной зоной называется часть, которая располагается от пальца и до верха. Именно эта часть должна иметь конусную конструкцию, что позволит поршню эффективно работать в системе ДВС. Если поршень имеет одинаковый диаметр по всей длине, то его следует расточить. Зазор между поршнем и стенками цилиндра должен составлять не более 0,045-0,05 мм. Конусность поршня должна составлять 0,3 мм.

Измерить такие показатели при помощи штангенциркуля практически невозможно, так как требуется высокая точность и низкая погрешность. Для таких целей применяется микрометр, который отличается от штангенциркуля тем, что позволяет измерить размеры с высокой точностью. Если необходимо измерить длину, глубину канавки и прочие параметры, то для этого используется штангенциркуль. Как измерить поршень, используя для этого микрометр, показано на видео ниже.

ШЦК-1

Особенность данной конструкции в поворотном стрелочном индикаторе, имеющем круглую шкалу.

Шкала индикатора имеет цену деления в 0,02 мм. Эти инструменты весьма удобны для проведения регулярных типовых замеров в промышленности. Индикатор хорош тем, что его стрелка отчетливо видна. Это позволяет практически мгновенно контролировать результаты измерений. Также стрелка не скачет, чем отличается от электронных аналогов. Эти инструменты особенно удобны для отделов технического контроля, где часто делают типовые замеры.

Как увеличить срок службы

Разобравшись с тем, как измерять штангенциркулем, надо выяснить еще особенности ухода за инструментом. Изготавливают инструмент из нержавеющей стали, поэтому служить он будет долго. Многие производители экономят на изготовлении, поэтому уже через несколько лет применения прибора на нем возникают некоторые признаки коррозионного воздействия. Чтобы предотвратить появление коррозии на поверхности измерительного прибора, следует хранить его в сухом и теплом месте. Особенно это актуально для приборов с электронным дисплеем, в которых быстро садится элемент автономного питания при хранении устройства с температурными показателями ниже +5 градусов.

Обычно “штангели” продаются совместно с чехлами — пластиковые, деревянные и прочие, которые исключат негативные воздействия на инструмент. Если на прибор попадает пыль, грязь и прочие засорения, то их необходимо удалять, к примеру, продувочным пистолетом. Необходимо также смазывать моторным маслом подвижный элемент, что позволит продлить срок службы устройства. При выборе штангенциркулей нужно учитывать их качество, и не покупать самые дешевые варианты, так как они не только имеют высокую погрешность, но еще и малый срок службы.

Как штангенциркулем измерить доли миллиметра

Штангенциркуль – высокоточный инструмент, используемый для измерения наружных и внутренних линейных размеров, глубин отверстий и пазов, разметки. Свое название этот универсальный прибор получил от линейки-штанги, которая служит основой его конструкции.

Определение показаний по нониусу

Количество целых миллиметров отсчитывается по шкале штанги слева направо. Указателем служит нулевой штрих нониуса.
Для отсчета долей миллиметра необходимо найти тот штрих нониуса, который наиболее точно совпадает с одним из штрихов основной шкалы. После этого нужно умножить порядковый номер найденного штриха нониуса (не считая нулевого) на цену деления его шкалы.

Нониус с ценой деления 0,05 мм

Устройство механического штангенциркуля

Устройство двустороннего штангенциркуля с глубиномером представлено на рисунке. Пределы измерений этого инструмента составляют 0—150 мм. С его помощью можно измерять как наружные, так и внутренние размеры, глубину отверстий с точностью до 0,05 мм.

Основные элементы

Штанга.
Рамка.
Губки для наружных измерений.
Губки для внутренних измерений.
Линейка глубиномера.
Стопорный винт для фиксации рамки.
Шкала нониуса. Служит для отсчета долей миллиметров.
Шкала штанги.

Губки для внутренних измерений 4 имеют ножевидную форму. Благодаря этому размер отверстия определяется по шкале без дополнительных вычислений. Если губки штангенциркуля ступенчатые, как в устройстве ШЦ-2, то при измерении пазов и отверстий к полученным показаниям необходимо прибавлять их суммарную толщину.

Величина отсчета по нониусу у различных моделей инструмента может отличаться. Так, например, у ШЦ-1 она составляет 0,1 мм, у ШЦ-II 0,05 или 0,1 мм, а точность приборов с величиной отсчета по нониусу 0,02 мм приближается к точности микрометров. Конструктивные отличия в устройстве штангенциркулей могут быть выражены в форме подвижной рамки, пределах измерений, например: 0–125 мм, 0–500 мм, 500–1600 мм, 800–2000 мм и т. д. Точность измерений зависит от различных факторов: величины отсчета по нониусу, навыков работы, исправного состояния инструмента.

Порядок проведения измерений, проверка исправности

Перед работой проверяют техническое состояние штангенциркуля и при необходимости настраивают его. Если прибор имеет перекошенные губки, пользоваться им нельзя. Не допускаются также забоины, коррозия и царапины на рабочих поверхностях. Необходимо, чтобы торцы штанги и линейки-глубиномера при совмещенных губках совпадали. Шкала инструмента должна быть чистой, хорошо читаемой.

Губки штангенциркуля плотно с небольшим усилием, без зазоров и перекосов прижимают к детали.
Определяя величину наружного диаметра цилиндра (вала, болта и т. д.), следят за тем, чтобы плоскость рамки была перпендикулярна его оси.
При измерении цилиндрических отверстий губки штангенциркуля располагают в диаметрально противоположных точках, которые можно найти, ориентируясь по максимальным показаниям шкалы. При этом плоскость рамки должна проходить через ось отверстия, т.е. не допускается измерение по хорде или под углом к оси.
Чтобы измерить глубину отверстия, штангу устанавливают у его края перпендикулярно поверхности детали. Линейку глубиномера выдвигают до упора в дно при помощи подвижной рамки.
Полученный размер фиксируют стопорным винтом и определяют показания.

Работая со штангенциркулем, следят за плавностью хода рамки. Она должна плотно, без покачивания сидеть на штанге, при этом передвигаться без рывков умеренным усилием, которое регулируется стопорным винтом. Необходимо, чтобы при совмещенных губках нулевой штрих нониуса совпадал с нулевым штрихом штанги. В противном случае требуется переустановка нониуса, для чего ослабляют его винты крепления к рамке, совмещают штрихи и вновь закрепляют винты.

При выполнении любых столярных или слесарных работ нужно знать, как измерять штангенциркулем, а также уметь им пользоваться. Этот распространенный универсальный метрический инструмент применяется для снятия внутренних и внешних линейных размеров с детали. Штангенциркуль позволяет произвести измерение диаметров (внутренних и внешних) и глубину отверстия.

Конструктивные элементы приборов

Штангенциркуль устроен просто, работать им легко и удобно. Любая его модификация состоит из следующих конструктивных элементов:

Измерительная линейка (штанга) – главная часть прибора, на верхней поверхности которого нанесена шкала разметки с градацией в 1 мм. Стандартная линейка имеет длину 150 мм. Этот показатель определяет максимально доступную величину измерения. Выпускаются приборы, имеющие более длинную штангу, для замеров больших деталей.
Измерительная рамка – подвижный элемент прибора, перемещающийся по линейке. Внутри рамки размещена плоская пружина, которая плотно прижимает ее к штанге. На рамке имеется дополнительная измерительная шкала (нониус), по которой отсчитываются десятые или сотые доли миллиметра при совмещении с одним из штрихов основной шкалы. Нониусная шкала имеет 10 делений, ширина каждого -1,9 мм. В конструкции предусмотрен стопорный винт, который позволяет жестко фиксировать рамку.
Неподвижные губки. Один элемент жестко прикреплен к штанге, другой закреплен на рамке и перемещаются вместе с ней. Рабочая поверхность внутри. Используются для наружных замеров.
Подвижные губки. Рабочие элементы располагаются по тому же принципу, что большие неподвижные губки, но размещены по другую сторону линейки. Рабочая поверхность обращена наружу. Дополнительные губки применяются для внутренних замеров.
Линейка глубиномера – выдвигающаяся планка, жестко соединенная с двигающейся рамкой.

Разновидности и маркировка

По конструкции и своему назначению штангенциркули бывают следующих видов:

ШЦ-1. Рабочие губки размещены с 2 сторон. Применяется для проведения наружных и внутренних измерений. Оснащены стержнем для измерения уступов и глубин. Удобны для разметочных работ.
ШЦ-2. Губки для внутренних и наружных замеров совмещены и имеют одинаковый размер. При этом плоские рабочие поверхности располагаются внутри, а цилиндрические повернуты наружу. С противоположной стороны от штанги находятся разметочные остро заточенные кромки. Дополнительно прибор оснащен рамкой микрометрической подачи, с помощью которой можно производить более точные измерения.
ШЦ-3. Одностороннее размещение измерительных губок. Специфика этих моделей в том, что они предназначены для больших замеров.

Штангенциркули делятся по способу снятия результата замеров:

Нониусные (ШЦ). Механический инструмент, в котором целые миллиметры отмечаются на основной шкале, а доли миллиметра отсчитываются с помощью нониусной шкалы.
Циферблатные (ШЦК). Используется механический принцип замера. На подвижной рамке размещен циферблат, который соединяется со штангой с помощью зубчатой передачи. Миллиметры определяются по основной разметке, а доли по круговой шкале.
Цифровые (ШЦЦ). На измерительной рамке размещен цифровой дисплей, который показывает результаты измерения. Электронный модуль имеет ряд удобных настроек.

Тип индикатора определяет, с какой точностью штангенциркуль снимает показания. Нониусные приборы считаются менее точными, но в использовании они просты и надежны. Циферблатный инструмент точнее и удобнее, но зубчатая рейка может загрязняться от деталей. Цифровой штангенциркуль позволяет производить замеры с высокой точностью, но зависит от температурных перепадов.

Правила эксплуатации штангенциркуля

Прежде чем приступать к замерам, нужно проверить инструмент. Для этого губки ШЦ сводят вместе и смотрят на просвет, нет ли между ними зазора. Нужно проверить и совпадение шкал на нуле. Прибор должен быть чистым, особенно подвижные части. Результат замера будет более точным, т. к. ржавчина и грязь сильно увеличивают погрешность измерения.

С помощью ШЦ можно определить размеры внешнего и внутреннего диаметра, толщину поверхности и глубину выемки или уступа. Во время проведения работ нужно знать, в каком положении должны находиться губки штангенциркуля при измерении и как правильно снять показания.

Как правильно измерять штангенциркулем наружные поверхности

Для снятия наружных размеров (толщины) нужно развести губки штангенциркуля, поместить между ними измеряемый предмет, затем сдвинуть губки и слегка сжать. Измерительные кромки должны располагаться параллельно поверхности заготовки. Деление на основной шкале штангенциркуля, совместившееся с нулевой риской дополнительной шкалы, будет обозначать целые миллиметры. Риска, которая на нониусе совпадет с риской на штанге, определяет десятые доли миллиметра.

Аналогичным образом измеряется внешний диаметр трубы, при этом губки должны касаться диаметрально противоположных точек на наружном диаметре изделия. Таким же образом измеряются и другие детали, имеющие круглое сечение: кабель, размер болта и пр.

Как измерить штангенциркулем внутренний диаметр детали

Для замера внутреннего диаметра требуется сдвинуть штанги губки в нулевое положение и ввести в отверстие параллельно измеряемой плоскости. Затем их нужно развести до упора, при этом стараясь добиться максимального значения показаний. Этим же способом штангенциркулем проверяют расстояние между параллельными плоскостями, только стараются получить минимальные показания шкалы. Диаметр отверстия от сверла небольшого диаметра замерить не удастся, все определяется толщиной губок.

Определение глубины

Воспользовавшись выдвижной линейкой глубиномера штангенциркуля можно замерить глубину отверстия или высоту уступа. Для этого выдвигают глубиномер и опускают его в отверстие до соприкосновения с дном. Он должен располагаться параллельно поверхностям объекта. Затем торец штанги прибора двигают обратно на измерительную планку до упора в верхний край измеряемой детали.

Замер резьбовых соединений

Штангенциркулем можно осуществлять замеры резьбовых соединений. Диаметры резьбы могут быть измерены по выступам. Болт зажимается между губок вертикально, затем снимаются показания.

Для того чтобы замерить штангелем шаг резьбы, нужно произвести замер внешнего диаметра и высоту стержня и подсчитать количество витков резьбы. Шаг резьбы получится в результате деления длины стержня на число витков. Используя функцию микроподачи (если она есть), можно замерить шаг измерительными губками штангенциркуля. Для этого они размещаются на одинаковых склонах.

Как правильно хранить инструмент

Штангенциркуль считается высокоточным метрическим инструментом, поэтому обращаться с ним нужно бережно. Хранить его необходимо в пластиковом или деревянном футляре. Допускается и мягкий чехол, но следует избегать случайных деформаций. Держать прибор нужно в сухом месте, где исключены случайные падения тяжелых предметов, а также загрязнение пылью, грязью, опилками прочим мусором. При соблюдении этих условий инструмент будет вам исправно служить многие годы.

Не только в столярном или слесарном деле возникает необходимость воспользоваться измерительными инструментами. Часто в хозяйстве при ремонте автомобиля и прочих видов техники возникает потребность воспользоваться штангенциркулем. Ничего трудного на первый взгляд этот прибор не имеет, но научиться, как измерять штангенциркулем должен каждый, кто хочет получить точный результат измерений.
