Как измерить сопротивление изоляции кабеля. Измерение сопротивления изоляции кабеля: нормы, методы и особенности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерить сопротивление изоляции кабеля. Какие существуют нормы сопротивления изоляции для разных типов кабелей. Какие методы и приборы используются для проверки изоляции. На что обратить внимание при проведении измерений.

Содержание

Что такое сопротивление изоляции кабеля и зачем его измерять

Сопротивление изоляции — это способность изоляционного материала препятствовать прохождению электрического тока. Измерение этого параметра позволяет оценить состояние изоляции кабеля и выявить потенциальные проблемы.

Основные причины, по которым необходимо регулярно проводить измерение сопротивления изоляции:

Обеспечение электробезопасности
Предотвращение коротких замыканий и пожаров
Своевременное выявление повреждений изоляции
Оценка остаточного ресурса кабеля
Соблюдение нормативных требований

Нормы сопротивления изоляции для разных типов кабелей

Допустимые значения сопротивления изоляции зависят от типа кабеля, его назначения и рабочего напряжения. Основные нормы:

Для силовых кабелей до 1 кВ — не менее 0.5 МОм
Для силовых кабелей 6-10 кВ — не менее 100 МОм
Для контрольных кабелей — не менее 1 МОм
Для кабелей связи — от 5 до 20 МОм/км

При измерениях важно учитывать температуру окружающей среды, так как она влияет на значения сопротивления.

Методы измерения сопротивления изоляции кабеля

Существует несколько основных методов измерения сопротивления изоляции:

1. Метод вольтметра-амперметра

Это простой метод, при котором измеряется ток утечки через изоляцию при приложении известного напряжения. Сопротивление рассчитывается по закону Ома.

2. Мостовой метод

Используется мостовая схема, в которой измеряемое сопротивление сравнивается с эталонным. Метод обеспечивает высокую точность.

3. Метод с использованием мегаомметра

Наиболее распространенный метод. Мегаомметр подает на изоляцию высокое напряжение и измеряет ток утечки, автоматически рассчитывая сопротивление.

Приборы для измерения сопротивления изоляции

Основные типы приборов, используемых для проверки изоляции кабелей:

Мегаомметры — специализированные приборы для измерения больших сопротивлений
Тераомметры — для измерения сверхвысоких сопротивлений
Измерители сопротивления изоляции — многофункциональные приборы
Мосты постоянного тока — для прецизионных измерений

При выборе прибора важно учитывать диапазон измерений, напряжение испытания и дополнительные функции.

Порядок проведения измерений сопротивления изоляции

Типовая процедура измерения включает следующие этапы:

Отключение кабеля от источников питания
Разрядка емкости кабеля
Подключение измерительного прибора
Подача испытательного напряжения
Снятие показаний через 15 и 60 секунд
Расчет коэффициента абсорбции

Разрядка кабеля после измерений

Важно соблюдать правила электробезопасности и методики измерений.

Факторы, влияющие на сопротивление изоляции кабеля

На результаты измерений могут влиять различные факторы:

Температура окружающей среды
Влажность воздуха
Загрязнение поверхности кабеля
Механические повреждения изоляции
Старение изоляционного материала

Необходимо учитывать эти факторы при интерпретации результатов измерений.

Особенности измерения сопротивления изоляции разных типов кабелей

Процедура измерений может различаться для разных типов кабелей:

Силовые кабели

Измерения проводятся между каждой жилой и землей, а также между жилами. Важно учитывать длину кабеля при оценке результатов.

Контрольные кабели

Измеряется сопротивление между каждой жилой и остальными, соединенными с экраном. Требуется более низкое испытательное напряжение.

Кабели связи

Измерения проводятся между жилами в парах, между парами и между всеми жилами и оболочкой. Учитывается погонное сопротивление.

Анализ результатов измерений сопротивления изоляции

При оценке результатов измерений необходимо учитывать следующее:

Соответствие нормативным значениям
Динамику изменения сопротивления во времени
Коэффициент абсорбции
Симметричность сопротивления разных жил
Зависимость от температуры

Резкое снижение сопротивления изоляции может указывать на повреждение кабеля.

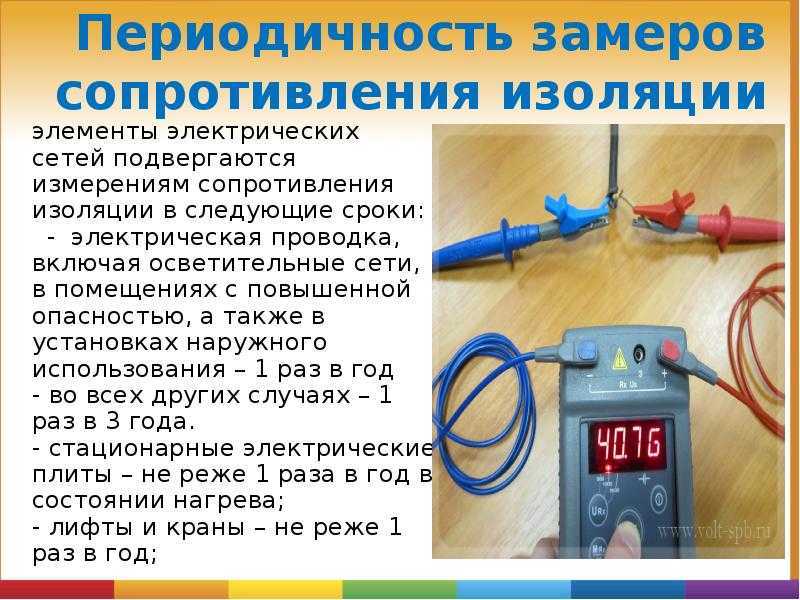

Периодичность проверки сопротивления изоляции кабелей

Рекомендуемая периодичность измерений зависит от условий эксплуатации кабеля:

Для новых кабелей — перед вводом в эксплуатацию
Для кабелей в нормальных условиях — не реже 1 раза в 3 года
В агрессивных средах — ежегодно
При повышенной влажности — 2 раза в год

Внеплановые измерения проводятся при подозрении на повреждение изоляции.

Меры безопасности при измерении сопротивления изоляции

Для обеспечения безопасности при проведении измерений необходимо:

Использовать средства индивидуальной защиты
Проверять отсутствие напряжения на кабеле
Заземлять измерительные приборы
Соблюдать правила работы с высоким напряжением
Не прикасаться к оголенным частям во время измерений

Измерения должен проводить квалифицированный персонал, прошедший обучение.

Замер изоляции кабельных линий

Элетромонтажные работы › Электролаборатория ›

Замер изоляции кабельных линий реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на замер изоляции кабельных линий, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Кабельные линии перед началом работ, а также с определенной периодичностью, проверяются на эксплуатационные характеристики, одна из которых сопротивление изоляции. Именно данная характеристика определяет, сможет ли кабель выдерживать токовые нагрузки, не перегреется ли он и не прогорит ли. Проверка сопротивления изоляции производится мегаомметром. Прибор этот не самый сложный в плане использования, но некоторые моменты применения требуют знаний. Итак, как провести измерение сопротивления изоляции кабельных линий мегаомметром.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Существуют определенные нормативы, которые распределены по классификации самих кабельных линий, представленные в основном тремя позициями:

силовые высоковольтные, где напряжение в системе превышает 1000 вольт;

силовые низковольтные – это ниже 1000 вольт;
контрольные системы и управления.

Кабели двух первых позиций измеряются мегаомметром при напряжении 2500 вольт. Контрольные при напряжении от 500 до 2500 вольт. При этом у каждой позиции свои нормы.

Кабеля контрольные, сигнальные, общего назначения

Это довольно большая группа изделий. К ней можно отнести кабеля, монтируемые для цепей управления, автоматики, питания эл/приводов, подключения защитных, распределительных устройств и так далее. Для них нормой считается, если сопротивление изоляции не ниже 1. Но это общепринятый показатель. Точное значение, в зависимости от разновидности кабеля, следует искать в его сопроводительной документации.

Для кабелей связи нормы сопротивления несколько иные, более «жесткие». Для линий городских н/ч – не менее 5, магистральных – 10 (МОм/км).

Если кабель имеет наружную оболочку из алюминия с покрытием из ПВХ, то норма сопротивления выше и равняется 20.

Примечание. ПУЭ оговаривает, что измерение сопротивления изоляции проводится мегаомметром с напряжением индуктора:

для кабелей в цепях не более 500 В – 500;
до 1 000 В – 1 000;
все остальные – 2 500.

Специалистам не нужно объяснять, что все требования к сопротивлению изоляции указываются в технических заданиях, ГОСТ и СНиП на определенный вид работы. Его величину несложно узнать по паспорту кабеля, а при необходимости контроля состояния изделия произвести соответствующее измерение. Специфика этой операции оговорена в п. 1.8.7. ПУЭ (7-я редакция).

В быту для оценки степени износа изоляции силового кабеля можно воспользоваться следующей таблицей, которая отражает ориентировочные усредненные нормы.

Так как непрофессионал не в состоянии учесть всех нюансов конструктивного исполнения изделия и его использования, этого, как правило, вполне достаточно, чтобы понять, стоит ли закладывать данный образец или он уже непригоден к эксплуатации. То есть отбраковать. Ну а если есть определенные сомнения, то нелишне проконсультироваться с профильным специалистом.

Замеры сопротивления изоляции электропроводки: приборы и условия

Для обеспечения безопасности использования электропроводок, Правилами СНиП и ГОСТ, установлен регламент, согласно которому проводятся проверки на сопротивление изоляции.

Виды проводок:

Закрытая;
Открытая.

В данном случае, к проводке закрытого типа, относя проводники расположенные внутри помещений (частные дома, квартиры, офисы). Главным условием при проведении измерительных работ, является отсутствие повышенной влажности в помещении.

Для того, чтобы измерить сопротивление на открытых участках проводников (расположенных на улице), необходимо учитывать следующие факторы. На улице не должно быть повышенной влажности, и температура воздуха должна быть положительной.

Обратите внимание! Зимой, при отрицательных температурах, точно померить сопротивление не получится.

Качество изоляционного покрытия, для проводки закрытого типа частных домов и квартир, необходимо измерять один раз в три года. Лучшим вариантом проверить изоляцию, будет, произвести ее летом.

Стоит отметить, что в некоторых случаях, качество изоляции открытой проводки проверяется раз в год, и при соблюдении следующих условий:

Наружная проводка в частных домах и коттеджах;
На различных предприятиях использующим высокое напряжение и при наличии большого количества оборудования;

Для эксплуатируемого оборудования.

Для контрольных измерений сопротивлений изоляций, используют мегомметр. Проверка сопротивления изоляции в квартирах производится при напряжении 1000 В, кабели проверяются напряжением 2500 В.

Измерение сопротивления кабеля: последовательность работ

Измерительные работы по определению сопротивления изоляции токоведущих проводников, выполняются как индивидуально, так и в масштабах электроизмерительных лабораторий. Данную работу, выполняют мегомметром.

Какие виды мегомметров бывают:

Механические;
Электронные.

Механические устройства выполнены на основе генератора электрического тока, и измерительного устройства. Электронные модели могут при помощи программного обеспечения, подключаться к компьютеру.

В первую очередь, производится проверка устройства. Если провода устройства разомкнуты, то при проверке, стрелка должна стремиться к знаку бесконечности, если провода замкнуты, стрелка устройства должна быть в нулевом положении.

Далее, обязательно осуществляется проверка отсутствия напряжения на проводнике, и проводник заземляется.

Обратите внимание! Если измерения производятся в домашней электросети, то обязательно отсоединить все электроустройства.

После того, закрепляются щупы устройства на проводнике, и осуществляются измерительные работы. Данные о замерах, заносятся в протокол.

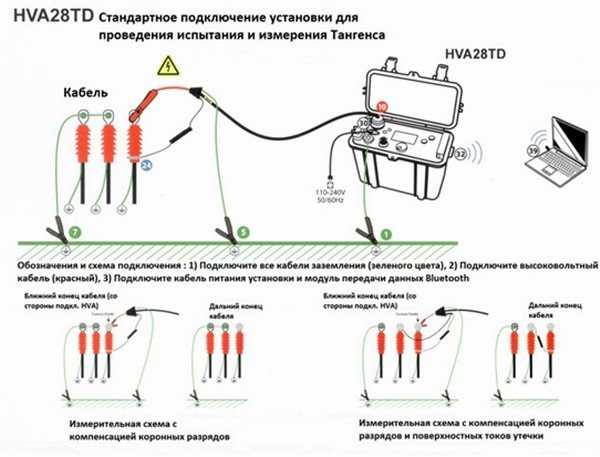

Порядок действий следующий (!!!КАБЕЛЬ ОБЕСТОЧЕН!!!):

Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
Снимаем с испытуемой жилы провод заземления
Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.

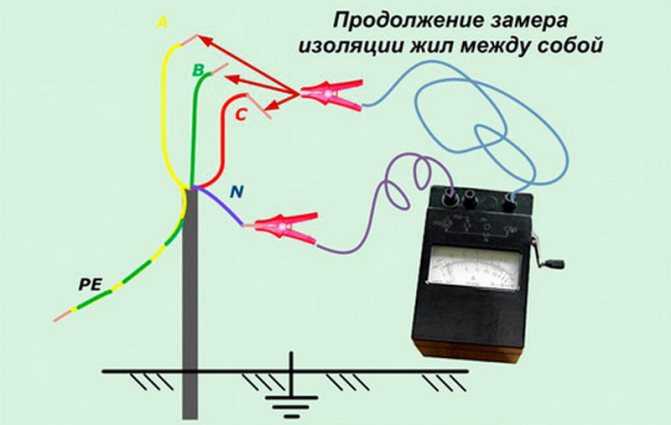

Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры.

В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь. В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Видео: измерение сопротивления изоляции

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Измерение сопротивления изоляции жил силового кабеля и кабельной линии

Чтобы гарантироваться безопасную работу электрооборудования, необходимо регулярно проводить замер сопротивления изоляции кабеля на предмет соответствия требуемым показателям. В независимости от объекта исследования, электропроводники покрываются специальным материалом, обладающим высоким электросопротивлением. Благодаря этому предотвращается распространение электротока за пределы провода (кабеля).

Оборудование и электроустановки подвергаются различным видам воздействий, что приводит к изменению характеристик изолирующего материала. В результате показатель его сопротивления уменьшается, а ток утечки, напротив, увеличивается. Это может привести к получению серьезных травм и даже представляет угрозу для жизни людей. Проводя регулярно замер сопротивления изоляции проводов, можно существенно минимизировать эти риски.

Измерение либо испытание?

Сначала необходимо разобраться в отличиях между двумя видами проверок, которые многие пользователи путают: испытание изоляции кабеля и измерение показателя сопротивления. Первое мероприятие предназначено для определения способности изоляционного материала выдерживать выброс электронапряжения средней продолжительности без появления искрового пробоя.

Этот выброс электронапряжения чаще всего вызван воздействием на кабель молнии либо появлением индуктивности из-за наличия изъянов электропередающей трассы. Главная задача тестирования заключается в обеспечении соответствия объекта исследований требованиям действующих нормативных документов. Проверка сопротивления изоляции проводов предполагает использование этого вида исследований. Чаще всего данная процедура используется при вводе нового либо восстановленного оборудования.

Измерение сопротивления изоляции кабельной линии представляет собой неразрушающий способ тестирования. Данная процедура проводится с применением электронапряжения меньшего показателя в сравнении с тестированием электропрочности. Полученный результат измеряется в кОм, МОм и т.д. Числовое значение показателя электросопротивления изоляции в кабелях отражает разницу качества изолирующего материала между кабелями.

Причины появления неисправностей в изоляционном слое

Так как измерение изоляции кабелей посредством измерительных устройств — это элемент профилактических мероприятий, необходимо разобраться в причинах возникновения проблем с изоляцией. В результате появляется возможность быстро найти способы устранения неисправности. Все наиболее распространенные причины появления изъянов классифицируются на несколько групп:

Электрические нагрузки. Чаще всего они появляются из-за разности реального и номинального электронапряжения. Важно понимать, что на изоляцию негативно воздействует не только высокое, но и низкое электронапряжение.
Нагрузки механического типа. Они возникают по причине регулярных пусков и остановов электрооборудования.
Воздействие химреагентов. В производственных помещениях часто присутствуют различные агрессивные среды. Они производят крайне негативное влияние на изоляцию кабелей токопередающих линий.
Температурные перепады. Изоляция подвержена не только воздействию механических напряжений, то и температурных. Если проводник работает в условиях высоких либо низких температур, то процесс старения покрытия на токопередающих линиях существенно ускоряется.

Загрязнения места проведения исследований. Частички посторонних веществ и биологические агенты также способны повредить изоляцию на кабелях.

Принципы исследований

Измерение сопротивления изоляции кабельной линии основано на известном законе, который сформулировал Георг Ом. Подавая электронапряжение с известным значением, но ниже испытательного, а затем, измерив показатель электротока, можно без особых проблем выяснить сопротивление покрытия. Этот показатель высок, но он не является бесконечным. В результате при измерении небольшого электротока, мегомметр показывается значения в кОм и выше. В результате по установленному показателю можно говорить о рисках появления токов утечки в кабелях.

Следует помнить, что протекающие через изоляцию токи состоят из нескольких компонентов:

Емкость. Емкостный ток обладает высоким значением сразу после возникновения, но затем падает по экспоненте к показателю, близкому к нулю.
Поглощения. Токи поглощения соответствуют энергии, требуемой для изменения положения молекул материала изоляции под воздействием электрополя. В сравнении с емкостными токами, их числовой показатель снижается не так быстро.
Утечки либо проводимости. Проводя измерение сопротивления изоляции кабельных линий, именно этот вид электротока и определяется.

Способы тестирования

Измерить сопротивление изоляции провода сегодня можно несколькими способами. Рассмотрим их более подробно.

Точечная (кратковременная) методика

Данный способ измерения является наиболее простым. Его суть сводится к подаче испытательного кратковременного электронапряжения (30-60 секунд) с последующей фиксацией показателя сопротивления изоляции в текущий момент времени. Следует помнить, что на точность результатов в данном случае оказывают влияние внешние факторы.

Чтобы минимизировать их воздействие, необходимо фиксировать показатели влажности и температуры. Проведение нескольких таких измерений позволит получить более точный результат. Если внешние условия на испытании не меняются, то с помощью периодических исследований можно получить точную оценку качества изоляции кабельной продукции. При этом важно учитывать все изменения внешних условий.

Методы, связанные с влиянием времени воздействия испытательного электронапряжения (DAR и PI)

Данные методики включают в себя последовательные измерения показателей сопротивления изоляций проводов, на которые не воздействуют температурные факторы. Их основным преимуществом является именно отсутствие воздействие температуры. Благодаря этому рассматриваемые методики применяются для тестирования кабелей, работающих в условиях постоянных температур.

Если состояние изоляции является хорошим, то показатели токов утечки будут минимальными. При этом на итоги измерений воздействуют также ёмкостные токи и электротоки диэлектрического поглощения. Когда к изоляции прикладывается испытательное электронапряжение, то с течением времени исследуемый параметр (сопротивления) возрастает. Этот факт объясняется ростом числового показателя токов помех.

Если состояние изоляционного покрытия неудовлетворительное (загрязнено, повреждено и т.д.), то показатели электротоков утечки по числовому показателю высокие и постоянные во времени. В результате благодаря проведенным испытаниям в соответствии со временем воздействия испытательного электронапряжения, можно точно оценить состояние материала изоляции кабеля. В результате этот метод проверки можно считать высокоточным.

А сейчас более подробно о каждом из этих методов:

Показатель поляризации (PI). Данная методика проведения измерений предполагает снятие показаний через 60 секунд и 10 минут. Отношение второго значения к первому и называет показателем поляризации. Если его значение выше 4, то состояние изоляции на кабелях отличное. Если оно находится в диапазоне 2-4, то состояние хорошее. Показатель PI менее 2 говорит о необходимости замены кабелей с таким сопротивлением.
Коэффициент диэлектрической абсорбции (DAR). В данном случае испытательное напряжение к изоляции прикладывается на 30 и 60 секунд. Затем вычисляется отношение второго значения к первому. Состояние изоляции считается отличным, если полученный результат выше 1.6. Подумать о замене кабелей стоит в ситуации, когда DAR оказался менее 1,25. Если значение коэффициент находится в диапазоне 1,25-1,6, то состояние изоляции удовлетворительное и на сопротивлении покрытия не сильно сказывается.

Тестирование ступенчатым напряжением

Благодаря коэффициентам DAR и PI можно выявить наличие загрязнений на изоляции кабелей. Однако применение этих методов измерений может не позволить выявить проблемы с состоянием изолирующего покрытия. При этом увеличивать испытательное электронапряжение также не всегда предоставляется возможным, так как это может привести к повреждению изоляции.

В такой ситуации стоит применять проверку методом ступенчатого напряжения. Шаг изменения показателя электронапряжения составляет 1:5 при одинаковом времени воздействия – 1-10 минут.

Измерение изолирующего покрытия с большим сопротивлением

Для решения поставленной задачи предстоит задействовать особый разъем G, расположенный на мегомметре. Речь сейчас идет об измерениях сопротивления на кабелях с показателями выше 1 ГОм. Следует помнить, что в данном случае на результаты испытаний серьезное влияние оказывают токи утечки, проходящие по поверхности изолирующего покрытия через накопившиеся на них загрязнители.

Для повышения точности измерений мегомметры могут оснащаться специальным гнездом зеленого цвета – Guard (G). Особенность этого разъема заключается в шунтировании исследуемой цепи и повторно направляет электроток в одну из тестируемых точек, минуя при этом измеряемую цепь. Это сказывается и на сопротивлении покрытия.

Показатели испытательного напряжения

Эти значения регламентированы действующими нормативными документами. Отыскать требуемый раздел не составит большого труда.

Требования безопасности

Так как во время проведения измерений изоляции на кабеле используется электроток, то нельзя исключать риски получения травмы. В результате персоналу необходимо соблюдать правила безопасности.

До начала исследования

Измерения проводятся только на обесточенных проводах.
До проверки необходимо убедиться, что электроцепь полностью разряжена.
Если измерения проводятся во взрыво- или огнеопасной среде, то необходимо предусмотреть специальную защиту. Благодаря этому можно избежать аварийной ситуации из-за появления искры в точке пробоя изоляционного материала.
Так как испытательное напряжение чаще всего характеризуется высокими значениями, то работы необходимо проводить только в диэлектрических перчатках.

После измерений

Когда сопротивление изоляции жил кабеля будет определено, необходимо разрядить все оборудование, к которому мог быть подведен электроток.

Используйте меггер для измерения сопротивления изоляции — бесплатная электротехника

Эксперимент №: 4

Эксперимент Название:

Megger для измерения устойчивости к изоляции

. для измерения сопротивления изоляции ПВХ-кабеля на напряжение 1100 В

Теория:

Для измерения сопротивления изоляции используется мегомметр, который питается от встроенного генератора постоянного тока с ручным приводом или батареи более высокого диапазона напряжения, он называется Мегаомметр. Устройство позволяет нам измерять утечку тока в проводе, результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Оборудование в основном используется для проверки уровня электрической изоляции любого устройства, такого как двигатели, кабели, генераторы, обмотки и т. д. Это очень популярный тест, который проводится очень давно. Не обязательно, что он показывает нам точную площадь электрического прокола, но показывает величину тока утечки и уровень влажности в электрическом оборудовании/обмотке/системе.

Схема мегомметра:

Разъем для измерения сопротивления изоляции:

Конструкция:

Меггер представляет собой генератор постоянного тока. Он состоит из трех клемм

Линейная клемма,
Защитная клемма,
и клемма заземления.

В приведенной выше схеме защитный кожух подключен к изолятору, клемма линии подключена к проверяемому проводнику, а контакт заземления заземлен.

Более высокое сопротивление = более высокая изоляция = отсутствие тока.

Порядок действий:

Подключите цепь, как показано на схеме выше.
Рукоятка мегомметра вращается вручную со скоростью около 160 об/мин, таким образом, мегомметр генерирует от 500 до 1000 В постоянного тока.
Ток протекает по кабелю, на шкале указано сопротивление, которое находится в диапазоне от 35 до 100 МОм.
Обратите внимание на поддержание этого контакта в течение 30–60 секунд.
Acceptable IR for electrical cable = 1 Mega Ohm for 1000 V.

Observation:

Tested for	Insulation Resistance
60 sec	50 Mega Ohm

Observation Таблица:

Сл. №	Наименование аппарата	Спецификация	Количество	Имя производителя
1.	Изоляционная тестер	Аналог, 0-200- ∞ Мом, 500 В, ручное управление	1	CIE
2.	Кабель	2.5 SQ. MM.	1 катушка	Maru

Примечания: Если указанный диапазон составляет от 35 до 100 МОм, это означает, что это хороший изолятор.

Проверка изоляции — еще немного

Несколько лет назад, когда мы были в Патагонии, мы на несколько недель остановились на пристани в Пуэрто-Монт. Мы выкопали наши силовые кабели и соответствующие разъемы и адаптеры и подключились к береговой сети в ближайшем блоке питания. Некоторое время все было хорошо, но каждые несколько часов срабатывал прерыватель цепи замыкания на землю (GFCI), и Девятка Кубков, а также три другие лодки, подключенные к цепи, теряли питание. Это очень раздражало, и когда мы упомянули об этом менеджеру пристани, он вызвал электрика для расследования. Мы были очень смущены, узнав, что причиной проблемы был наш 5-летний кабель питания.

Если изоляция полностью не нарушена, сопротивление изоляции силового кабеля нельзя проверить обычным мультиметром. Большинство мультиметров проверяют сопротивление, подавая всего несколько вольт, а гораздо более высокое напряжение необходимо, чтобы увидеть любую измеримую утечку. Вместо этого для измерения качества изоляции в кабеле используется мегомметр.

Типовой мегомметр отличается от мультиметра в режиме омметра тремя особенностями. Во-первых, он подает гораздо более высокое напряжение — обычно от 500 до 1000 В постоянного тока. Во-вторых, он измеряет сопротивление в мегаомах — мегомметр обычно может измерять до 2000 МОм против 1 МОм с помощью мультиметра. В-третьих, выход мегаома имеет высокое внутреннее сопротивление, что делает его использование менее опасным, несмотря на наличие высокого напряжения.

Не так давно мегомметр был размером с ящик для инструментов и стоил несколько сотен долларов. Теперь базовый тестер для проверки изоляции имеет размер портативного мультиметра и может быть куплен менее чем за 75 долларов. Если бюджет позволяет, это удобное устройство, которое нужно иметь на борту.

Простейшее испытание для проверки изоляции морского силового кабеля называется «Проверочное испытание», как показано на Рисунке 1. Отсоедините оба конца кабеля и подсоедините черный измерительный провод к общей клемме счетчика и земле. провод кабеля. Подсоедините красный измерительный провод между клеммой Вольт/Ом измерителя и одним из проводников питания. Выберите настройку 1000 В, затем нажмите кнопку тестирования на несколько секунд. Стабилизация показаний сопротивления может занять секунду или две. Повторите проверку между вторым проводом питания и землей и еще раз между двумя проводами питания. Во всех конфигурациях сопротивление между любыми двумя проводниками должно быть выше 1 МОм. (Примечание: старые или более сложные мегомметры могут использовать другую процедуру проверки изоляции кабеля — см. руководство пользователя.)

Чувствуете легкое покалывание при использовании кофемолки? Возможно, вы захотите проверить его изоляцию, прежде чем использовать его, стоя в луже воды. Подключите мегомметр между каждым проводом питания и проводом заземления. Инструменты с двойной изоляцией имеют только два штыря в шнуре питания, и в этом случае подключите тестер между каждым из проводников питания и любым оголенным металлом на инструменте, как показано на Рисунке 2. Между землей и любой из силовых проводников. (Примечание: сопротивление между двумя проводниками питания будет низким — несколько сотен Ом или меньше — это нормально).

Мегаомметр также можно использовать для проверки изоляции обмоток двигателей и генераторов переменного тока. Для генератора переменного тока или бесщеточного двигателя постоянного тока обмотки статора следует отсоединить друг от друга и проверить сопротивление между обмотками и между обмотками и землей. Для двигателей или генераторов постоянного тока щеточного типа щетки следует снять и отдельно проверить сопротивление между катушками. Для 12-вольтового двигателя или генератора переменного тока все сопротивления должны быть не менее 100 кОм.
