Как измерить ток клещами: пошаговая инструкция и принципы работы токоизмерительных клещей

Как правильно пользоваться токоизмерительными клещами. Какие бывают виды токовых клещей. Как работает датчик Холла в токовых клещах. На что обратить внимание при измерении тока клещами. Какие меры безопасности нужно соблюдать при работе с токоизмерительными клещами.

Что такое токоизмерительные клещи и для чего они нужны

Токоизмерительные клещи — это специальный измерительный прибор, предназначенный для измерения силы тока в проводнике без необходимости разрыва электрической цепи. Они имеют форму клещей или щипцов, которые обхватывают провод, по которому протекает измеряемый ток.

Основные преимущества токовых клещей:

• Возможность измерения тока без разрыва цепи
• Безопасность при измерении высоких токов
• Простота и удобство использования
• Возможность измерения тока в труднодоступных местах

Токоизмерительные клещи позволяют быстро и безопасно измерить силу тока в проводнике, что делает их незаменимым инструментом для электриков, инженеров и других специалистов, работающих с электрическими цепями.

Принцип работы токоизмерительных клещей

Принцип работы токоизмерительных клещей основан на измерении магнитного поля, создаваемого током, протекающим по проводнику. Существует два основных типа токовых клещей:

1. Трансформаторные клещи

Работают по принципу трансформатора тока:

• Магнитный сердечник клещей выступает в роли сердечника трансформатора
• Проводник с током является первичной обмоткой
• Вторичная обмотка намотана на сердечник клещей
• Ток во вторичной обмотке пропорционален измеряемому току

2. Клещи с датчиком Холла

Используют эффект Холла для измерения магнитного поля:

• Датчик Холла помещен в воздушный зазор магнитопровода клещей
• Магнитное поле тока создает ЭДС Холла в датчике
• Напряжение с датчика пропорционально измеряемому току

Клещи с датчиком Холла позволяют измерять как переменный, так и постоянный ток, в отличие от трансформаторных клещей, работающих только с переменным током.

Как правильно измерять ток клещами: пошаговая инструкция

Для корректного измерения тока токоизмерительными клещами следуйте этой инструкции:

1. Выберите подходящий диапазон измерения на клещах
2. Разомкните губки клещей, нажав на рычаг
3. Обхватите губками клещей только один проводник с током
4. Расположите проводник в центре губок клещей
5. Полностью сомкните губки клещей
6. Считайте показания с дисплея прибора

На что обратить внимание при измерении тока клещами

При работе с токоизмерительными клещами важно учитывать следующие моменты:

• Измеряйте ток только на изолированных проводниках
• Не превышайте максимально допустимый ток для ваших клещей
• При измерении переменного тока обхватывайте только один проводник
• Для повышения точности располагайте проводник по центру губок
• Учитывайте погрешность измерения, указанную в документации

Меры безопасности при работе с токоизмерительными клещами

Соблюдение правил безопасности при работе с токовыми клещами крайне важно:

• Используйте клещи только в пределах указанных диапазонов измерений
• Не применяйте клещи во взрывоопасных средах
• Не измеряйте ток на неизолированных проводниках
• Держите руки за защитным барьером клещей
• Не используйте клещи с поврежденным корпусом
• Отключайте клещи от измеряемой цепи перед заменой батарей

Дополнительные функции современных токоизмерительных клещей

Современные модели токовых клещей часто оснащаются дополнительными функциями:

• Измерение напряжения, сопротивления, емкости
• Проверка целостности цепи и диодов
• Измерение частоты и температуры
• Функция фиксации показаний (HOLD)
• Определение максимальных/минимальных значений
• Автоматический выбор диапазона измерений

Эти дополнительные возможности расширяют сферу применения токоизмерительных клещей и повышают их универсальность.

Как выбрать токоизмерительные клещи

При выборе токовых клещей обратите внимание на следующие характеристики:

• Диапазон измеряемых токов
• Точность измерений
• Возможность измерения постоянного тока
• Наличие дополнительных функций
• Эргономичность и удобство использования
• Качество и надежность производителя

Выбирайте клещи, соответствующие вашим конкретным задачам и условиям работы.

Заключение

Токоизмерительные клещи — это эффективный и безопасный инструмент для измерения силы тока в электрических цепях. Правильное использование токовых клещей позволяет быстро и точно проводить измерения без разрыва цепи. Соблюдение инструкций по эксплуатации и мер безопасности обеспечивает надежную работу прибора и безопасность оператора. При выборе токоизмерительных клещей учитывайте свои потребности и специфику выполняемых задач.

Как пользоваться токоизмерительными клещами — Masteram

1. Типы и принцип работы токоизмерительных клещей
   • Принцип роботы датчика Холла
2. Последовательность процесса измерения тока
3. Дополнительные функции
4. Рекомендации и меры безопасности

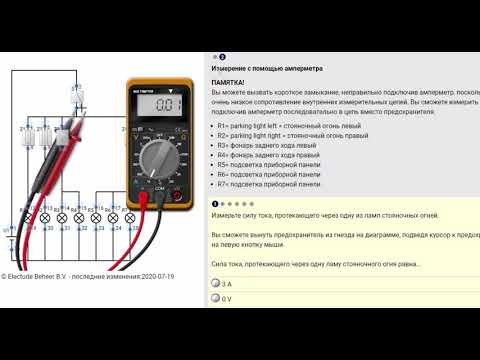

Лень всегда была двигателем прогресса. В случае с прибором для измерения тока было также. Во время измерения тока амперметр включается в электрическую цепь последовательно. А это значит, что для измерения тока, нужно разомкнуть электрическую цепь, то есть вмешаться в ее работу. Во-первых, это занимает много времени. Во-вторых, существует достаточно большой риск поражения электрическим током во время проведения измерений. Более того, измерительный прибор вносит в электрическую цепь собственное сопротивление, в частности сопротивление щупов. Чем больше номинал тока, тем более ощутимое это влияние.

Идея измерения тока без разрыва электрической цепи была успешно реализована в измерительном приборе, который вскоре получил название «токоизмерительные клещи». Такой прибор позволяет легко измерить ток без необходимости размыкать исследуемую цепь. К тому же можно проводить измерения на установке или оборудованию, которое работает. Прибор также позволяет измерить ток проводника, который находиться в изоляции.  Он не вносит собственное сопротивление в электрическую цепь и не влияет на результат измерений.

Современные измерительные приборы, конечно, кардинально отличаются от самых первых токовых клещей. Однако (собственно из-за этого прибор и получил свое название), сам механизм прибора, очень похож на механические клещи, практически не изменился. Это обусловлено тем, что прибор должен «обхватить» проводник, по которому протекает ток. А сделать это можно следующим образом:

Типы и принцип работы токоизмерительных клещей

Все токоизмерительные клещи условно можно разделить на 2 типа:

1. Клещи для измерения переменного тока.
2. Клещи для измерения постоянного и переменного тока.

Такая классификация обусловлена типом датчика, который используется для измерения тока.

Приборы первого типа построены на принципе одновиткового трансформатора тока. Измеряемая шина или проводник исполняют функцию первичной обмотки, а вторичная многовитковая обмотка (к которой подключен амперметр) намотана на раскрывающийся магнитопровод прибора. Переменный ток в проводнике создает переменный магнитный поток в магнитопроводе прибора, в результате чего во вторичной обмотке токоизмерительных клещей возникает ЭДС.

В замкнутой вторичной обмотке возникает ток, который измеряется амперметром. Прибор обрабатывает полученные данные и выдает на дисплей результат измерений тока в удобном для пользователя виде. К преимуществам таких приборов относят их простую конструкцию и доступную цену. Но есть и очевидные недостатки, например, возможность измерять только переменный ток.

В конструкции приборов второго типа используется чувствительный элемент абсолютно иного действия, принцип работы которого основан на эффекте Холла. Чувствительным элементом, или же датчиком Холла, называют устройство, с помощью которого измеряют величину магнитного поля. В случае токоизмерительных клещей, это магнитное поле, образованное проводником, по которому протекает ток. Датчик Холла представляет собой полупроводниковую прямоугольную пластину, к которой подсоединены четыре вывода. Схематически, чувствительный элемент датчика Холла показан на рисунке ниже.

Эффект Холла можно представить так. Пускай чувствительный элемент имеет форму прямоугольной пластины длиной l, шириной d и толщиной b.  Если вдоль этой пластины пропустить электрический ток J, а перпендикулярно плоскости пластины создать магнитное поле B, то на ее боковых поверхностях в направлении CD возникнет электрическое поле, которое называют полем Холла. На практике, поле Холла характеризуется разницей потенциалов, которую измеряют между симметричными точками С и D на боковых поверхностях чувствительного элемента.

Эта разность потенциалов называется Холловскою разностью потенциалов Uхол или ЭДС Холла εхол. Объясняется эффект Холла тем, что в магнитном поле, на электрические заряды, которые двигаются, действует сила Лоренца. ЭДС Холла (или Uхол) пропорциональна силе тока, индукции магнитного поля, и обратно пропорциональна толщине чувствительного элемента и концентрации носителей тока в нем.

Принцип роботы датчика Холла

На рисунке ниже показана характерная зависимость Uхол от магнитного поля в случае постоянного тока. Если магнитное поле отсутствует, ЭДС Холла равна нулю. Но в результате разных различных факторов и явлений (например, несимметричное расположение выводов датчика), измерительный прибор может показать некоторую разность потенциалов Uо на выходе датчика Холла, даже при отсутствии магнитного поля. Для того, чтобы исключить эту ошибку, величину Uо следует вычесть из измеренной разности потенциалов в магнитном поле.

Обратите внимание, датчик Холла измеряет перпендикулярную (к плоскости датчика) величину вектора магнитного поля. Поэтому, если нужно измерить максимальное значение магнитного поля, датчик Холла, а соответственно и измерительный прибор (токоизмерительные клещи), необходимо ориентировать в магнитном поле соответствующим образом.

Для изготовления датчиков Холла используют определенные полупроводники, которые имеют высокую чувствительность к воздействию магнитного поля, например, InP, InSb, GaAs, Ge, Si. Чувствительные элементы могут быть миниатюрных размеров, например, 1х1х0.5 мм. Именно это позволяет сделать измерительный прибор компактным и удобным для пользователей. Конструкция чувствительного элемента токоизмерительных клещей представлена на фото ниже.

Последовательность процесса измерения тока

Измерения тока с помощью клещей необходимо проводить в такой последовательности:

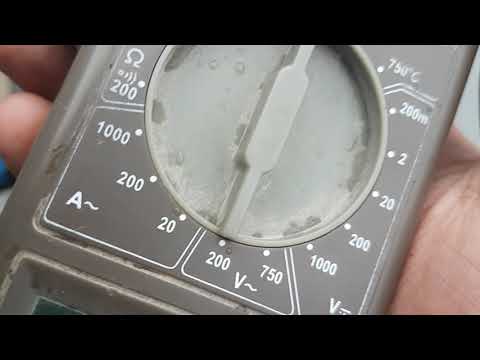

1. Поворотный переключатель устанавливаем на необходимый диапазон измерений (постоянный или переменный ток – если клещи имеют автоматический выбор). Прибор включается одновременно с выбором диапазона. Если номинал тока заранее неизвестен, начинать измерения необходимо с самого большого диапазона, постепенно его уменьшая в случае необходимости.
2. Раскрываем клещи, нажимая на рычаг.
3. Закрываем клещи и обжимаем проводник. Казалось бы, это самый простой шаг. Но необходимо учесть некоторые нюансы. Во-первых, обжать нужно только один проводник, ток которого хотите измерить. Если обжать 2 жилы провода (или 2-х жильный кабель в изоляции), результатом измерений будет «0», поскольку токи этих двух проводников имеют противоположные направления. Магнитное поле, образованное током одной жилы провода будет компенсироваться магнитным полем второй. Во-вторых, провод нужно разместить максимально по центру магнитопровода токовых клещей. В таком случае, результат измерения будет самым точным.

правильно / неправильно

4. Считать результат.
5. Обработать результаты измерений.

Дополнительные функции

Но это еще не всё. Современные токоизмерительные клещи могут помочь измерить не только ток. Измерение напряжения, сопротивления, емкости, температуры и частоты, проверка проводимости, тестирование диодов – всё это под силу современным токоизмерительным клещам. Можно сказать, что токоизмерительные клещи – это своего рода цифровой мультиметр с возможностью бесконтактного измерения тока. Как и в мультиметре, измерения этих параметров проводятся с помощью контактных щупов.

Кроме того, на подобии цифровым мультиметрам, токоизмерительные клещи имеют дополнительные функции для удобства пользования и обработки результатов:

• Функция HOLD – удержание данных. Используется для того, чтобы зафиксировать, то есть «заморозить» результаты измерений на дисплее прибора (например, если измерения проводятся в труднодоступных местах) для дальнейшей обработки.
• Функция MAX/MIN – прибор фиксирует самые большие или самые маленькие показания за время проведения измерений. Используется для некоторых измерительных задач.
• Функция REL – относительные измерения, то есть, обнуления начального значения.  Функция REL особенно актуальна для клещей постоянного/переменного тока.  Дело в том, что чувствительный элемент, функцию которого выполняет датчик Холла, чрезвычайно чувствителен к внешним магнитным полям. На дисплее прибора, еще до проведения измерений, фиксируются определенные ненулевые показатели. Это обусловлено воздействием внешних магнитных полей. Поэтому для получения достоверных результатов, перед проведением измерений показания обязательно надо обнулять.  Начальные показания прибор принимает за «ноль», и все дальнейшие измерения проводятся относительно этого опорного значения.
• Подсветка дисплея – для работы в условиях недостаточного освещения. Как правило, кнопка обозначается символом «☀». Подсветку можно включить или выключить в зависимости от условий и освещения. Некоторые приборы оборудованы фонариком для освещения труднодоступных объектов, на которых будут проводиться измерения.
• Функция NCV – бесконтактная индикация напряжения. Эту функцию имеют только некоторые модели токоизмерительных клещей. С ее помощью можно отследить трассу прокладки скрытой проводки, или же определить находится ли определенный провод под напряжением. Значение напряжения нужно замерить с помощью щупов в соответствующем режиме.
• Тестирование диодов и проверка проводимости – функции, которые позволяют определить работоспособность диодов и установить целостность электрической цепи.

Рекомендации и меры безопасности

Токоизмерительные клещи можно использовать в закрытых электроустановках, или же в открытых электроустановках в сухую погоду.  Измерения можно проводить как на изолированных участках, так и на проводниках без изоляции. Человек, который проводит измерения, должен использовать диэлектрические перчатки и находится на изолированной поверхности. В основном, эти правила безопасности касаются измерения токов большого номинала.

Для измерения малых токов можно намотать несколько витков провода, ток которого надо измерить, на магнитопровод клещей. Чтобы получить значение тока провода, результат необходимо разделить на количество витков.

В этой статье мы рассказали о принципе работы, особенностях пользования и функциях токоизмерительных клещей на примере нескольких «младших» моделей производителя UNI-T с базовым набором способностей. «Старшие» модели, помимо вышеупомянутых функций, помогут измерить пусковые токи, мощность, коэффициент мощности, фазовый угол, активную энергию и установить порядок чередования фаз.

Подобрать и купить токоизмерительные клещи известных производителей можно в магазине инструментов «Мастерам». Наши специалисты будут рады вам помочь и ответить на любые вопросы.

Нравятся наши статьи? Тогда вы точно зацените видео на эту тему!

Команда Masteram

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Принцип работы токовых клещей и чем они отличаются

Принцип работы токовых клещей и их разновидности

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 01.07.2022

Как следует из названия, токоизмерительные клещи являются идеальным измерительным прибором для измерения электрических токов. Двумя их основными преимуществами являются, с одной стороны, бесконтактное измерение тока, а с другой стороны, удобство измерения, поскольку для этого не нужно разъединять цепь. Бесконтактное взаимодействие особенно выгодно с точки зрения безопасности, поскольку можно измерять изолированные проводники, и нет необходимости контактировать с оголенным металлическим проводником.

Большинство токовых клещей также имеют некоторые функции классического мультиметра, такие как измерение напряжения и сопротивления. Для этого токоизмерительные клещи имеют соответствующие гнезда для щупов.

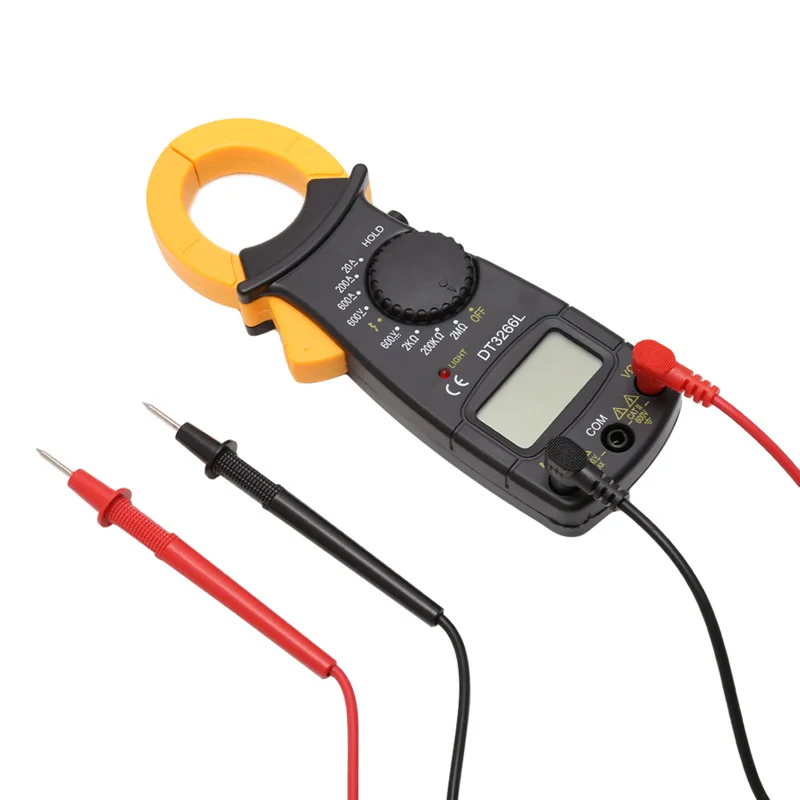

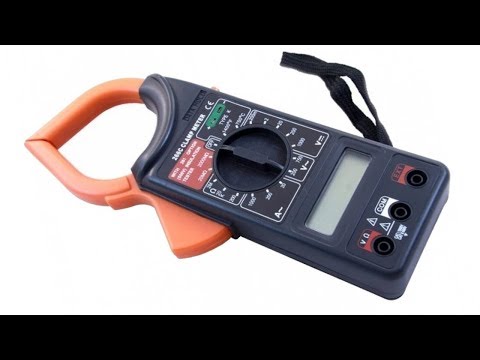

Как правило, токоизмерительные клещи состоят из следующих компонентов:

1. Зажим для токоизмерительных клещей
2. Дисплей для считывания измеренного значения
3. Ручки: выбор различных функций в зависимости от модели.
4. Поворотный переключатель: для выбора измеряемой величины
5. Гнезда: для подключения измерительных щупов

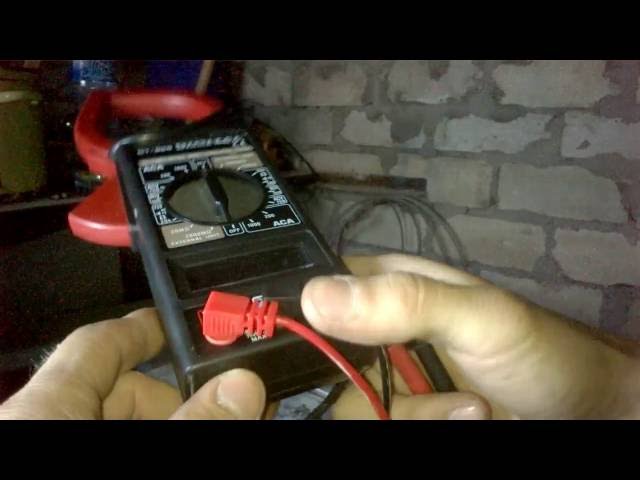

6. Два измерительных щупа (красный и черный), кабели которых вставлены в разъемы, устанавливают токопроводящую связь от прибора к объекту контроля (только для измерения напряжения и сопротивления).

ПРИМЕЧАНИЕ. Приведенные здесь пояснения предназначены для иллюстрации и понимания устройства. Они не заменяют углубленного обучения технике безопасности при проведении электрических измерений.

Процесс измерения

На данный момент мы будем иметь дело только с измерением тока с помощью измерительных клещей. Измерения напряжения и сопротивления работают с токоизмерительными клещами так же, как и с классическими мультиметрами.

Измерение тока, советы и рекомендации

Измерить ток с помощью амперметрических клещей очень просто: сначала вы используете поворотный переключатель, чтобы выбрать, будет ли измеряться постоянный или переменный ток. Затем вы открываете плоскогубцы с помощью рычага и вкладываете кабель, по которому проходит измеряемый ток.

При измерении постоянного тока на дисплее отображается значение постоянного тока, при измерении переменного тока — действующее значение тока. При измерении переменного тока также необходимо учитывать, что зажимом может быть охвачен только один проводник. Если включены прямой и обратный проводники (как в обычном кабеле с бытовой розеткой), то магнитные поля компенсируют друг друга, и отображается I = 0 A.

Если необходимо измерить малый ток, проводник можно несколько раз обернуть вокруг зажима. Это умножает текущие показания в соответствии с количеством обмоток. Чтобы получить правильное показание, вы должны разделить отображаемое значение на количество обмоток.

Диапазоны измерения

В основном токоизмерительные клещи используются для измерения больших токов. Типичный цифровой мультиметр обычно может измерять ток с уровнем тока I = 10 А в течение максимум 30 секунд, иначе прибор может выйти из строя. С другой стороны, с помощью таких клещей можно постоянно измерять значительно более высокие токи. Типичные максимальные измеренные значения составляют до 600 А. С некоторыми устройствами возможны измерения даже в четырехзначном диапазоне ампер. Максимальное измеренное значение всегда указывается непосредственно на устройстве.

Как работают токоизмерительные клещи

Есть в основном два типа токоизмерительных клещей. Это клещи переменного тока (клещи Дитце) и универсальные токовые клещи. Характерным компонентом обоих типов является магнитомягкий сердечник, который можно открыть, как плоскогубцами, и через него можно пропустить проводник с измеряемым током. Магнитное поле, вызванное током, направляется в этом сердечнике.

Клещи для переменного тока

Токоизмерительные клещи переменного тока основаны на принципе трансформатора. Проводник, по которому проходит измеряемый ток, представляет собой обмотку, это первичная обмотка трансформатора. Переменное магнитное поле «улавливается» и направляется сердечником, который соответствует сердечнику трансформатора. Магнитное поле движется по кольцу в сердечнике. В зависимости от частоты измеряемого переменного тока переменное магнитное поле в сердечнике также соответственно часто меняет направление своего течения. Со стороны корпуса, вокруг сердечника, намотано большое количество обмоток, они представляют собой вторичную обмотку трансформатора, в которой за счет переменного магнитного поля индуцируется напряжение. Измеряемый ток увеличивается на отношение «числа витков первичной обмотки» к «числу витков вторичной обмотки». Напряжение, индуцированное во вторичной обмотке, затем оценивается электроникой устройства, преобразуется в соответствующее значение тока и отображается.

Универсальные токоизмерительные клещи

С помощью универсальных токоизмерительных клещей можно измерять как постоянный, так и переменный ток. Как и в клещах для измерения переменного тока, магнитное поле направляется в железный сердечник. Однако при постоянном токе переменного магнитного поля нет, поэтому «дальнейшая обработка» поля отличается от принципов измерения устройствами предыдущего типа. Для этого используется так называемый эффект Холла. Датчик Холла расположен в воздушном зазоре со стороны корпуса железного сердечника. Это позволяет обнаруживать и статические магнитные поля, например поля, генерируемые постоянным током. Датчик Холла выдает напряжение, пропорциональное магнитному полю. Чаще всего используют несколько датчиков Холла, обычно три, чтобы иметь возможность измерять среднее значение. Однако это напряжение очень низкое и усиливается оценочной электроникой, а затем обрабатывается таким образом, чтобы его можно было преобразовать в соответствующее значение измерения тока и отобразить.

Заключение

Несмотря на некоторые явные достоинства, токоизмерительные клещи не являются на 100% точными измерительными приборами. Всякий раз, когда требуется точное значение тока или напряжения, они достигают своих пределов, для этого лучше воспользоваться амперметром и вольтметром. Класс точности второй или третий, в зависимости от того какая модель используется. Токоизмерительные клещи также следует использовать с осторожностью, когда поблизости находятся другие сильные магнитные поля, например другие кабели.

Если стоит выбор, где купить токовые клещи, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---
