Как пользоваться мультиметром | Заметки электрика

Уважаемые читатели, приветствую Вас на страницах сайта http://zametkielectrika.ru.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

С первой частью статьи Вы можете ознакомиться вот здесь: «Как пользоваться мультиметром (часть 1)»

Итак, поехали.



Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп — в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

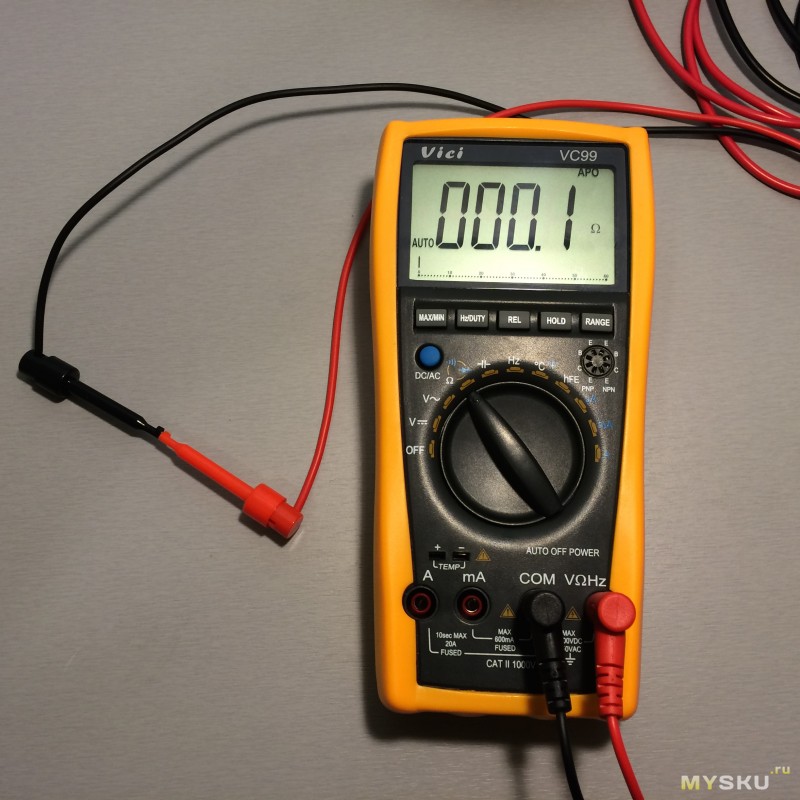

Далее нужно убедиться, что прибор (мультиметр) исправен. Для этого соединяем красный и черный щупы между собой. Мультиметр покажет следующее:

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие электрические измерения.

В диапазоне (Ω) существует 7 пределов измерения: 200  (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи электропроводки или обмоток (катушек) реле.

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки».

В этом режиме  при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в 3 части. Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как пользоваться мультиметром: значения символов, функции, измерения

Смотрите также обзоры и статьи:

Что значат эти странные символы на передней панели мультиметра?

Многие пользователи не понимают большую часть символов, указанных на лицевой стороне мультиметра, другие сталкиваются с отсутствием знаний, используя лишь малую часть его потенциала. Мы сделали таблицу с основными обозначениями, которые вы можете встретить на современном измерительном приборе. Ее можно распечатать и держать под рукой.

Как пользоваться ? Отдельно скажем о том, что не вошло в таблицу.
  1. Температура — в Цельсиях и Фаренгейтах (°С, °F). В комплектации должна идти термопара.

  2. Включение/выключение. Большинство из них включается с помощью поворотного переключателя. В некоторых моделях есть отдельная кнопка ON/OFF. Не стоит забывать о функции авто отключения: если вы не используете инструмент в течение определенного промежутка времени, он выключается автоматически.

  3. Min/Max — фиксация минимальных и максимальных значений. Есть более продвинутая функция Peak Min/Max — захватывает прерывистые или переходные значения.

  4. Кнопка HOLD (удержание данных), нажав на нее, вы зафиксируете последние показания на экране устройства. AutoHOLD — захватывает измерение, подает звуковой сигнал и блокирует измерение на дисплее для последующего просмотра.

    Автоматически обновляется с новым стабильным показанием.

  5. Кнопка регулировки яркости — переключает подсветку дисплея.

  6. (i) info: отображает информацию о текущей функции или элементах на дисплее в момент нажатия кнопки.

  7. Режим LoZ (используется импеданс с малым входным напряжением) для уменьшения помех при проверке целостности цепи.

  8. RANGE — выбор диапазона измерений: переключается в ручной режим и циклически проходит через все диапазоны.

  9. Разъемы для проверки транзисторов. Дорогостоящие модели такого разъема лишены. Вместо него в комплекте идет отдельный переходник.

  10. True RMS — измерение среднеквадратических показаний. Данная функция поможет более точно узнать силу тока и напряжения, также присутствует в продвтнутых разновидностях токовых клещей, при отклонениях — синусоида.

  11. Подключение к ПК, порт RS-232 — вывод всех показаний на компьютер, возможность создавать графики. Важно! Задумайтесь о приобретении USB переходника, так как далеко не во всех компьютерах остались данные разъемы.

  12. У всех разновидностией разъемы для подключения щупов подписаны. Некоторые тестері предупреждают оператора о неправильном подключении звуковым или световым сигналом. Будьте внимательны! При неправильно подключении щупов может сгореть как предохранитель, так и сам прибор.

  13. С помощью светового или звуковой сигнала бесконтактный индикатор напряжения поможет найти скрытую проводку.

Приобретая бюджетную модель, будьте готовы к покупке новых щупов, ведь китайский производитель на них всегда экономит. Защитный кожух убережет цифровой тестер от физических и механических повреждений. Внимательно подходите к дапазону величин измерений: всегда лучше брать с запасом.

Классификация мультиметров

Мультиметр настолько полезный инструмент, что любой человек, связанный с электромонтажными или какими-либо другими подобными работами, должен непременно его иметь. Он за секунды определит есть ли в сети напряжение, какой ток потребляется бытовым прибором, а также определит целостна ли цепь или в ней есть разрывы, и это еще не все его функции.

Существует два вида мультиметров: аналоговые и цифровые.

Аналоговые имеют шкалу и стрелку и появились намного раньше цифровых моделей. Поскольку стрелка не стоит на одном месте, а немного колеблется, то однозначно прибор будет выдавать некую погрешность. Положительным моментов в использовании таких приборов является то, что есть возможность отследить происходящие изменения по движущейся стрелке.

Цифровые мультиметры являются более современными и стали настолько популярнее аналоговых, что практически выжили их с рынка. У него не завышена стоимость, однако преимущества налицо: простота в обращении, удобство использования, минимум погрешности, больший функционал, а показатели выводятся на экран в цифровом выражении.

Принцип работы обоих видов не отличается.

Некоторые модели мультиметров работают автоматически. Для них нужно определить какой вид измерения нужно провести, а он сам поставит границы.

Еще одна разновидность мультиметров – те, которые возможно подсоединить к компьютеру, чтобы полученные при замерах данные можно было отправлять и корректировать.

Чтобы выбрать мультиметр для дома не нужно покупать самый дорогой и навороченный вариант. Средний по цене будет выдавать довольно точный результат замеров, например, серия DT и прочие. Чем больше последняя цифра, тем новее модель.

Профессионалы конечно же могут рассмотреть для себя другие варианты. Существуют специальные мультиметры, которые оснащены водонепроницаемым корпусом. Более того, можно рассмотреть варианты, на которых имеется защита от вибрации, либо каких-либо механических повреждений. Современные устройства имеют возможность записи данных и нанесения их на графики, а также передачи данных через смартфоны или планшеты. Они, несомненно, имеют стоимость выше, чем упрощенные, но для людей, нуждающихся в профессиональном оборудовании, будут незаменимы.

Конструкция и маркировка мультиметров

По конструкции мультиметры могут быть стационарными и переносными (носимыми).

На картинках представлены образцы.
Стационарные модели подключены к сети постоянного или переменного тока, они используются в лабораториях, в сервисных центрах, а переносные имеют встроенный источник питания. При использовании мультиметров создаются целые измерительные комплексы, где мутиметр исполняет не только функции мультиметра, но и присутствует огромный дополнительный функционал с возможностью записи полученных показателей и их качествененой обработки.

Стандарнтый прибор состоит из следующих элементов:

  1. Экран
  2. Переключатель
  3. Гнезда для измерительных щупов
  4. Источник питания
  5. Кнопка включения/выключения
  6. Разъемы
  7. Обозначения

Шкала обозначений играет основную роль, так как при неверно вытавленных параметрах могут произойти сбои, вплоть до отгорания предохранителей или выхода из строя целого прибора, либо просто замеры будут с большими погрешностями.

Шкала выглядит как окружность, разбитая на части, где на каждый сектор распределен свой параметр, между собой сектора разделены линиями. В комплекте имеются щупы, которые подключаются в гнезда на корпусе.

Пробежимся поверхностно по наименованиям и предназначениям гнезд:

  • «СОМ» предназначено для черного щупа, при замере полярных детелей это важно.
  • «10А» предназначено, чтобы замерить силу тока в 10А. Можно замерять и больше, но нужно следить за тем, чтобы не сжечь прибор. Если вдруг возле гнезда загорелась надпись  «unfused», значит отсутсвует предохранитель. Мультиметр во время замеров подключать нужно последовательно.
  • «MACX» предназначено для щупа при измерении токов до 0,2А.
  • «VΩCX+» для подключения красного провода, служит для любых измерений, таких как проверка напряжения, сопротивления и т.д., кроме силы тока.
  • «MAX 750» и красный треугольник говорят о пределе измерения напряжения, это число может быть другим.

Если пределы для измерения не известны, то нужно ставить на макисмальный показатель шкалы. К металлической части щупа прикасаться ни в коем случае нельзч, как минимум замеры будут с погрешностями, как максимум – поражения током не избежать.

Рассмотрим обозначения на мультиметре по секторам:

  • «ACV» — изменение переменного напряжения
  • «DCV» — постоянное напряжение
  • «DCA» — постоянная сила тока
  • «ACA» — переменный ток
  • Значок «Ω» обозначает сопротивление

Также есть значки, обозначающие режим проверки диодов, звуковой сигнал, частоту, емкость и т.д.

Основные возможности мультиметров

В этом разделе ознакомимся с тем как пользоваться мультиметром, с какой стороны к нему подойти и как вообще его включать.

Включение и выключение производится путем нажатия кнопки на передней панели, она обычно бывает красного цвета и подписала следующими буквами: «ВКЛ/ВЫКЛ» или «ON/OFF». Обязательно перед работой нужно проверить батареи, они должны показывать нужное напряжение.

После того, как прибор включен, нужно поставить ручку на нужный параметр – температура, сила тока, напряжение или прозвон. После этого устанавливаем максимальное значение. Если это будет сделано неверно, то при измерении напряжения появится значение 1, что в данном случае означает бесконечность. Если это не цифровой мультиметр, а стрелочный, то стрелка упрется в максимум. Если всё сделано по правилам, то после выставления максимального значения измеряемого параметра нужно щупами коснуться объекта.

Здесь нужно обратить внимание на правильность выбранного сегмента, в том случае, если значение ниже значения сегмента, который идет следом, тогда нужно ручку переключить на меньшее значение. При работе с аналоговым прибором все подобно указанному описанию, но в этом случае стрелка прибора будет реагировать почти незаметно.

Затем нужно снять показания, зафиксировать их, выключить прибор и извлечь щупы.

Для того, чтобы узнать, как измерить напряжение мультиметром или тестером распишем небольшой алгоритм, который пригодится и начинающим пользователям, и людям, которые уже немного знакомы с прибором.

Для начала нужно:

  1. Установить предел измерений
  2. Выбрать максимум от значения, указанного на источнике питания, это нужно для получение более точного значения
  3. Подключаем тестер к источнику параллельно участку, где замеряем напряжение. В разъем «минуса» устанавливаем черный щуп и «минус» подводим к источнику. В разъем «VΩmA» красный щуп одним концом, другим – к «плюсу» аккумулятора.
  4. После проведенных манипуляций на экране должны появиться цифры, показывающие напряжение источника питания.

Многие зачастую путают тестер с мультиметром, разница между ними заключается в том, что мультиметр более многофункциональный, с его помощью можно измерять множество параметров, а работа с тестером – это более простая процедура. Но если работа по пользованию мультиметром будет освоена, то эти навыки научат и как правильно пользоваться тестером. И хотя у него есть свои преимущества, основная его работа – измерять напряжение. В случае если на нем есть фазы, то прибор дополнительно может проверить цепь на ее целостность.

Для измерения переменного напряжения все происходит аналогично. Сначала выбирается тип, переключателем выставялются показатели, щупы размещаются в отверстиях гнезд, затем в сеть. Порядок подключения можно не соблюдать, поскольку «плюс» и «минус» здесь перепутать невозможно.

Кроме того, мультиметром можно измерять силу тока. Для этого красный щуп нужно установить в соответсвующее гнездо для измерения силы тока, значение зависит от предполагаемой величины, но сначала лучше использовать наибольшие значения, а затем переходить на меньшие, чтобы не испортитть прибор.

Следующая функция, доступная для этого чудо-прибора – это проверка диода. На шкале имеется такое изображение для цепей не больше 50 Ом.  Исправный диод может прозваниваться только в одну сторону, неисправный – в две. Поэтому, когда при проверке в одном напрвлении появится значение, а в другом сработает зуммер, значит диод исправный.

Несколькими способами можно проверить емкость конденсатора. Один из которых – это тестирование с использованием стрелочного прибора: если есть пробой, то стрелка будет отклоняться и сразу возвращаться назад. Основной же способ заключается в том, чтобы соединить правильно «плюсы» и «минусы» мультиметра и полярного конденсатора. Если это правило применить неверно, то электролит вскипит с пробоем диэлектрика и произойдет взрыв. В данном случае роль диэлектрика играет бумага, а поскольку верх детали ослаблен, то взрыва как такового нет, а происходит лишь разрыв верха.

Если емкость конденсатора больше 0,25 мкФ, то для их проверки сначала разряжают элемент, переключают прибор на режим омметра, а затем щупами касаются ножек, учитывая полярность. Конденсатор заряжается в течение нескольких секунд, а затем происходит короткое замыкание на отметке 0. При единице – обрыв. Эти конденсаторы неисправны, их можно выбросить, в случае если единица появилась не сразу, то конденсатор в рабочем состоянии.

Если подключить термощуп (а такая возможность у прибора есть), то можно измерить температуру, рабочий диапазон составляет от 20 до 1000 градусов.

Режим прозвонки на мультиметре – очень востребованная функция. Название произошло от того, что при проверке появляется звук зуммера. Для этого переключатель ставим в режим прозвона и щупами проводим проверку цепи. Если появился звук, значит все в порядке и переходим на другой участок. Такой режим очень удобен при замерах пучков проводов, когда цель заключается в том, чтобы найти один неисправный провод.

Популярные модели мультиметров

Одним из самых популярных мультиметров, подходящих для дома – UNI-T UT890, он уже несколько лет занимает лидирующее положение на рынке. Любой домашний мастер будет счастлив иметь этот прибор.

  •  Достоинства: доступная цена, режим памяти, режим «прозвон».

Недалеко ушел от него прибор этой же марки Uni-T UT136, он продается и в магазинах, и в интернет-магазинах. Диапазон измерений может быть и ручной, и автоматический. Единственный его недостаток заключается в том, что качество работы понижается при низкой температуре.

  • Достоинства: компактность, многофункциональность.

На почетном месте мультиметр UNI-T UT33D, он довольно прост, но очень компактный и свою работу знает, помещается в карман и мало весит. Имеется защита от перегрузки, безопасен. Чувствительность высокая, а погрешность минимальная. Подойдет как для новичка, так и для специалиста. Из недостатков – ограниченное число функций.

Ну и еще несколько моделей, достойных быть в числе лучших бренда UNI-T UT70A, UT55, UT139C, UT71E

Поделиться в соцсетях

Как измерить мультиметром напряжение, ток, сопротивление, проверить диоды и транзисторы

Измерение электрических параметров

Для каждого вида измерений существует отдельный алгоритм

Важно знать, как пользоваться тестером, то есть понимать, в какое положение установить переключатель, к каким гнёздам подключить щупы, как включать прибор в электрическую цепь

Схема подключения тестера при измерении тока, напряжения и сопротивления

Определение силы тока

Значение нельзя измерить на источнике, так как она свойственна участку цепи или определённому потребителю электричества. Поэтому мультиметр включают в цепь последовательно. Грубо говоря, измерительным прибором заменяют часть проводника в замкнутой системе источник-потребитель.

При измерении силы тока мультиметр необходимо включать в цепь последовательно

Из закона Ома мы помним, что силу тока можно получить, разделив напряжение источника на сопротивление потребителя. Поэтому если по какой-то причине Вы не можете измерить один параметр, то его можно легко вычислить, зная два других.

Измерение напряжения

Напряжение измеряют либо на источнике тока, либо на потребителе. В первом случае достаточно соединить положительный щуп мультиметра с «плюсом» питания («фазой»), а отрицательный щуп – с «минусом» («нулём»). Мультиметр примет на себя роль потребителя и отобразит фактическое напряжение.

Чтобы не перепутать полярность щуп чёрного цвета подключаем к гнезду COM и минусы источника, а щуп красного цвета к разъёму VΩmA и плюсу

Во втором случае цепь не размыкают, а прибор подключают к потребителю параллельно

Для аналоговых мультиметров важно соблюдать полярность, цифровой в случае ошибки просто покажет отрицательное напряжение (например, -1,5 V). И, конечно, не забывайте, что напряжение – это произведение сопротивления и силы тока

Как измерить сопротивление мультиметром

Сопротивление проводника, потребителя или электронного компонента измеряется при отключенном питании. В противном случае велик риск поломки прибора, а результат измерения будет некорректным.

Если известно значение измеряемого сопротивления, то предел измерения выбирается больше значения, но как можно ближе к нему

Для определения величины параметра достаточно просто соединить щупы с противоположными контактами элемента — полярность не имеет значения

Обратите внимание на широкий разброс единиц измерения – используются омы, килоомы, мегаомы. Если установить переключатель в режим «2 МОм» и попробовать измерить 10-омный резистор, на шкале мультиметра отобразится «0»

Напоминаем, что сопротивление можно получить, разделив напряжение на силу тока.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Настройка мультиметра

Для того чтобы измеритель показал правильные значения, нужно его подготовить к работе. Мультиметр может измерять большое количество электротехнических величин:

  • Напряжение постоянное и переменное;
  • Силу тока;
  • Сопротивление;
  • Частоту.

А также им можно проверять диоды, транзисторы и конденсаторы. Мультиметр можно настроить на проверку различных уровней значений, от миллиом до гигаом, необходимо только выбрать правильный предел измерения.

Цифровой прибор

Настройка измерительного прибора, имеющего цифровую шкалу, отличается от настройки стрелочного аналогового прибора. Цифровые мультиметры могут настраиваться ручкой, переключающей режимы, а могут кнопками выбора режима. Иногда измеритель сам определяет уровень сигнала и этот параметр не нуждается в настройке. Но в большинстве случаев необходимо выполнить такой порядок действий для подготовки к измерениям:

Правильно установить щупы в гнезда: красный — в отверстие, маркированное U, Ω, Hz, а черный — в гнездо с надписью COM;
Выбрать режим измерения. Выбирается ручкой на панели мультиметра или нажатием соответствующей кнопки. Обозначение должно быть Ом или Ω;
Выбрать уровень проверяемого сигнала. Производится это также ручкой либо несколькими нажатиями кнопки;
Правильно присоединить сопротивление к щупам измерителя

Важно, чтобы ничто не вносило погрешностей в проверку. Металлических концов щупов и выводов резистора касаться пальцами категорически запрещено, так как это изменит показания.

Аналоговый измеритель

Такой прибор обычно имеет сразу несколько шкал, показания на которых отображаются стрелкой. Для того чтобы определить, по какой из шкал снимать показания, нужно установить определяемую величину измерения ручкой на передней панели и выбрать её характер: постоянный, переменный ток или напряжение, или же сопротивление (в омах или килоомах) переключающимися кнопками. Каждая из шкал подписана, так что нужно просто найти соответствующую выбранному измерению надпись и по ней вести отсчет показаний.

Для измерений также нужно верно подключить щупы в правильные гнезда с надписью Ω и COM. При необходимости произвести подстройку нуля специальной ручкой. Для этого при замкнутых контактах щупов посмотреть, находится ли стрелка прибора на нуле. Если есть отклонение, то отрегулировать его вращением ручки с надписью «Подстр. нуля».

Проверка напряжения в розетке

Каждый электрик знает, что точных величин напряжений в электрической сети не бывает. Существует граница погрешностей, за пределами которой, поставляемая в дом электрическая энергия считается энергией низкого качества. Поэтому необходимость произвести измерение напряжения является частым случаем, для своевременного принятия мер по выравниванию допустимых норм.

Требуемые нормы напряжения в электрической сети 220В

Необходимость такого действия, как проверка напряжения в точках подключения бытовых устройств, появляется у потребителей из-за плохого качества электрической энергии. Не секрет, что превышение допустимого значения данного параметра приводит к неисправностям электронной техники, а его понижение к выходу со строя холодильного оборудования.

Для проведения подобных замеров потребителю не требуется иметь специальных навыков и знаний. Всего лишь нужно запомнить, что в розетке нормальное напряжение равно 220В ± 10%. Поэтому, когда возникает вопрос, как измерить напряжение в розетке, в первую очередь должен проверяться предел указанной стандартной величины. То есть, не выходит ли он за допустимую погрешность ± 10%.

Первой причиной снижения напряжения является большая нагрузка соседей, подключенных в ту же линию от трансформаторной подстанции. Особенно такие ситуации характерны в районах, состоящих из частных домов. Если, например, в такую электрическую сеть включается мощный потребитель, то проверяемый параметр снижается ниже допустимого значения.

Вторая причина резкого скачка напряжения, когда в сети 380В отгорает нуль. Как подсказывает практика, такая ситуация больше характерна для многоквартирного дома. В результате такой поломки в электрической сети одних потребителей происходит перенапряжение, а в розетках других появляется пониженное напряжение.

Инструменты тестирования напряжения в бытовых условиях

В розетке ток постоянный или переменный

Определить напряжение в розетке можно несколькими способами и измерительными устройствами. Например, мультиметром довольно просто протестировать полностью электрическую сеть в доме. Им можно проверить техническое состояние всех электрических потребителей и узнать какой ток в розетке 220В.

Мультиметры бывают двух типов:

  1. Стрелочный прибор. Раньше среди электриков это было самое востребованное измерительное устройство. Оно отличается от современных приборов простой конструкцией и отсутствием элемента питания. Каждый электрик умел в совершенстве пользоваться им, когда требовалось померить напряжение в сети, или снять показания тока в розетке;
  2. Электронный прибор. Такие измерители стоят намного дороже, чем стрелочные аналоги. Таким мультиметром можно более точно определить нужный параметр, а также проверить розетку или другой элемент электрической схемы. Электронный измеряющий прибор имеет функцию «прозвонки». Поэтому с его помощью довольно просто отыскать пропавший ноль в розетке, или установить причину замыкания проводки.

На сегодняшний день мало кто из электротехнических специалистов в процессе работы пользуются стрелочным тестером. Они предпочитают пользоваться электронными устройствами.

Процесс измерения напряжения в розетке

Обычно мультиметром электрики пользуются, когда требуется продиагностировать электротехническое устройство и схему проводки. Например, замерив, напряжение в розетке, можно точно говорить о качестве, поступающей к потребителям электрической энергии.

Для измерения данного параметра необходимо поступить таким образом:

  • Переключатель на мультиметре поставить в сектор ACV. Это даст возможность прибору выдавать точные значения;
  • В секторе ACV стрелку тумблера располагают напротив отметки 220В, так как планируется измерение в бытовой розетке. Можно указатель направлять на большие значения. На точность измерения это не повлияет;
  • Необходимо вставить измерительные щупы в специальные гнезда. Цвет для измерения напряжения роли не играет;
  • После настройки прибора и проверки функционирования требуется ввести оголенные части щупов в разъемы розетки, держась за изолированную часть. При этом надо следить, чтобы щупы не соприкасались между собой в местах, где нет изоляции.

Если указанный алгоритм измерения напряжения будет выполнен в точности, то на дисплее прибора высветится значение напряжения в розетке. Подобным образом можно узнать силу тока и сопротивление участка электрической схемы.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека

Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, замкнув выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установится точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установится в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

  1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
  2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
  3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
  4. Генератор прямоугольных импульсов, то же для радиотехников.
  5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
  6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
  7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

В чем особенности данного процесса

Некоторые аспекты работы влияют на корректность полученной информации:

  • при тестировании впаянных деталей необходимо один вывод отсоединить от платы;
  • проверить щупы на отсутствие дефектов и повреждений способом их прикладывания друг к другу;
  • выполнить демонтаж многовыводных деталей для гарантии правильного определения их исправности;
  • аккумуляторный источник питания в тестере при разрядке искажает данные измерений.

Все указанные в таблицах или маркированные параметры имеют определенный диапазон допусков, обычно в пределах ± 10%. Приведем пример – для элемента с номинальными характеристиками сопротивления 1 Мом хорошими будут все результаты от 990 кОм до 1,1 Мом.

Инструкция

Итак, как измерить сопротивление мультиметром? Для этого требуется всего три шага, однако вначале следует в обязательном порядке убедиться, что проверяемая сеть полностью обесточена.

Измерительный провод черного цвета вставляется в гнездо COM, после чего шнур красного цвета вставляется в VΩmA. Затем требуется включить прибор. Чаще всего это делается поворотом переключателя измерений. Для работы с самыми малыми сопротивлениями потребуется поставить переключатель на букву «омега» и установить диапазон на 200, то есть в пределах 0,1-200 Ом (измерение малых сопротивлений). Далее производится проверка на замыкание измерительной цепи, для чего щупы замыкаются между собой. Если мультиметр исправен, на экране появится показатель порядка 0,3-0,7 и, как уже говорилось, он должен быть постоянным. Данный показатель отображает сопротивление самих измерительных проводов. Если этот показатель выше или часто меняется, следует обновить провода. Если провода разомкнуты, на экране должна быть единица, что показывает очень высокое (бесконечное) сопротивление.

Для того чтобы произвести измерение, требуется одновременно прикоснуться к контактам цепи. Если система работает исправно, мультиметр измерит показания. Если производится проверка на обрыв питания, тестер отобразит новые показания. Сопротивление в таком случае должно быть достаточно низким, вплоть до 1,5 Ома. Если же требуется померить сопротивление потребителя тока, например, лампочки или обмотки трансформатора, показатель может подскочить до 150-200 Ом. Имеется достаточно характерная особенность: с ростом мощности потребителя тока проверка сопротивления прибора мультиметром показывает более низкий результат.

Если мультиметр отображает все те же значения – переходим к новому диапазону и продолжаем попытки. Имеется здесь важный момент. Если поставить переключатель на 2000к и взяться за контакты щупов голыми руками, то получится, что мы меряем сопротивление тела, что, разумеется, скажется на результатах.

Практика. Как пользоваться мультиметром

Если вы задались вопросом «Как пользоваться мультиметром? », то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике .

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые . Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере прибора М-831 .

3 Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Щупы

В бюджетных моделях тестеров щупы чаще всего особым качеством не отличаются. Не стоит в данном случае судить по внешнему виду, так как их специально делают максимально красивыми и глянцевыми

Внимание следует обратить, в первую очередь, на провод – он должен быть максимально эластичным и хорошо держаться

Для того чтобы проколоть изоляцию провода или найти выводы микросхемы с малым шагом, концы щупа сделаны в форме игл. В качестве материала для их изготовления используется бронза, которая не слишком хорошо держит заточку. В отдельных случаях некачественные щупы могут обламываться в местах заделки. Наконец, некачественные щупы могут давать ненадежный контакт в гнездах мультиметра.

В качестве решения специалисты чаще всего «доводят их до ума» собственными силами. Для этого они припаивают провода к наконечникам и подгоняют разъемы в гнезда. Наконечники в таком случае требуется обязательно залудить, иначе показатели будут разные в зависимости от нажима. Для уменьшения сопротивления, провода можно заменить кабелем более толстого сечения, комплектные обладают сопротивлением до 0,5 Ом и выше.

Как измерить напряжение мультиметром

По характеру изменения величины во времени напряжение разделяют на постоянное и переменное. Поэтому рассмотрим, как выполнять измерения обеих видов напряжения. Источниками постоянного напряжения являются батарейки, аккумуляторы, зарядные устройства, блоки питания и т.п. Чаще всего возникает необходимость изменить уровень разряда батарейки или аккумулятора. Кроме того, самый простой способ убедится в исправности блока питания – это проверить величину его выходного напряжения.

Для выполнения указанных действий, прежде всего мультиметр необходимо настроить соответствующим образом. Для этого рукоятку переключателя режимов следует перевести в сектор измерения постоянного напряжения. Но обозначается латинской (английской) буквой V, рядом с которой нанесены прямая линия и пунктир. Буква V обозначает напряжение; прямая линия – постоянное, пунктир – пульсирующее. В данном режиме можно измерить величину не только постоянного, но и пульсирующего напряжения. Последнее можно увидеть на выходе выпрямителя, например диодного моста.

Из сектором мы определились, но внутри него нанесены 5 значений: 200m, 2000m, 20, 200, 1000. Каждое значение обозначает величину в вольтах или милливольтах, если рядом с числом стоит буква m. Число показывает максимальную измеряемую величину. Например, 200m – 200 мВ или 0,2 В; 20 – 20 В и т.д. Это значит, что измеряя напряжение батарейки мультиметром следует переключатель режима перемести в сектор 2000m, что обозначает максимальное напряжение 2 В, а напряжение новой батарейки приблизительно 1,6 В. В случае когда не известна величина и даже нет предположений, тогда лучше выбрать максимально возможно значение. Затем с целью более точного отображения величины следует переводить переключатель в сторону меньшего числа.

И так, рукоятку мы установили в правильное положение. Но это еще не все

Нужно выполнить еще одно очень важное действие. По сути именно с этого действия следует и начина подготовку мультиметра к измерениям

На корпусе данного устройства находятся еще три рядом вертикально расположенные отверстия. В два из них нам нужно вставить измерительные щупы. Один щуп, как привило черного или синего цвета, хотя цвета не обязательно соблюдать, но это просто удобно, следует вставить в общий разъем. Общий разъем обозначают COM (сокращенно от common — общий) и рядом с ним наносится знак заземления. Второй щуп нужно вставить в разъем с буквой V. В данном случае два нужных нам разъема расположены рядом. Теперь устройство готово к работе.

Особенности и нюансы

У работы мультиметра есть сразу несколько важных особенностей, которые могут повлиять на результат его работы. Рассмотрим несколько важных примеров.
Достаточно часто возникает ситуация, когда требуется измерить сопротивление детали, уже впаянной в плату. В таком случае можно даже не пытаться провести измерение в сборе – результат гарантированно будет неверным. Причина проста: любой элемент на плате связан с другими, так что мультиметр в ходе испытания покажет лишь общий показатель. Если требуется протестировать только один элемент, придется извлекать его из схемы.

В случае многовыводных элементов демонтаж также является насущной необходимостью. Проверять их сопротивление можно только после этого. В противном случае на результат положиться будет нельзя.

Сопротивление изоляции кабелей следует мерить только в теплых и сухих условиях, поскольку обледенение и влажность дадут неверный результат.
Не стоит забывать и про состояние щупов мультиметра. Максимально точный результат можно получить лишь с исправными деталями. Проверить их состояние можно следующим образом: приложите оголенные концы друг к другу и подвигайте их. Если показания мультиметра будут сильно прыгать, значит, щупы надо срочно заменить. С неисправными деталями на точные данные рассчитывать не приходится.

Наконец, следует отметить исправность аккумулятор. Каждый специалист скажет, что стоит батарее начать разряжаться, как показания тестера уходят все дальше от истины. Чаще всего на экране появляется значок-индикатор разрядки. В таком случае следует или заменить батарею, или подзарядить прибор.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Читайте далее:

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

Как измерить сопротивление заземления

Как пользоваться мультиметром

Как выбрать мультиметр

Как прозвонить провода мультиметром

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

  • Измерение должно проводиться на непроводящей поверхности;
  • Запрещено касаться руками концов щупов, а также выводов резистора;
  • Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

Китайский мультиметр как пользоваться

Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.

Основные два правила которые нужно запомнить:

  • ⚡куда правильно подключать измерительные щупы
  • ⚡в какое положение устанавливать переключатель для замеров разных величин

Мультиметр внешний вид и разъемы

На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.

Что означают данные надписи:

  • OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
  • ACV — измерение переменного U
  • DCV — измерение постоянного U
  • DCA — измерение постоянного тока
  • Ω — замер сопротивления
  • hFE — замер характеристик транзисторов
  • значок диода — прозвонка или проверка диодов

Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:

Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.

Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах». При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.

Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.

Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.

Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.

Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.

Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя). Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Техника безопасности при работе с мультиметром

  • ⚡не производите замеры во влажном помещении
  • ⚡не переключайте пределы измерений в момент самих замеров
  • ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
  • ⚡используйте щупы с исправной изоляцией

Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра. И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

  • OFF – тестер выключен;
  • ACV – переменное напряжение;
  • DCV – постоянное напряжение;
  • DCA – постоянный ток;
  • Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.

Разновидности прибора

Все мультиметры или мультитесторы делятся на две большие подгруппы:

  1. Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
  2. Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.

Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.

Как применять аналоговый мультитестер

Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.

Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.

Инструкция по применению аналогового тестера

Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:

  1. Проверить элементы питания, воспользовавшись специальным режимом.
  2. Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
  3. Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
  4. Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
  5. Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
  6. Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.

Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.

Особенности цифровых мультиметров

В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.

Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:

  • off — прибор выключен;
  • avc — показатель переменного напряжения;
  • dvc — постоянное напряжение;
  • dca — ток постоянный;
  • Ω — сопротивление.

В любом современном мультиметре предусмотрено три разъема для присоединения проводов. Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:

  • черный провод подключается только ко входу COM;
  • при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
  • если сила тока более 200 мА, то красный шнур включают в «10ADC».

Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».

Определение короткого замыкания в цепи

В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.

Чтобы определить наличие короткого замыкания, следуйте инструкции:

  1. Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
  2. Переключите «ручку» в режим прозвонки.
  3. Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.

Так быстро и просто вы узнаете о наличии КЗ.

Как меряется постоянный ток

Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.

Чтобы узнать заряжена ли батарея или нет, проделайте следующее:

  1. Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
  2. Выставите «ручку» на максимальный показатель в 500 V.
  3. Свободный конец черного щупа закрепите на неизолированной части батареи.
  4. Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
  5. Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.

Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.

Проверка розетки или измерение переменного напряжения

Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.

Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:

  1. Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
  2. Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
  3. Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.

Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.

Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.

Особенности проверки термопары

Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.

Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:

  1. Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
  2. Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
  3. Необходимо снять термопару, открутив гайку.
  4. Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
  5. Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
  6. В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.

Немного рекомендаций

Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:

  1. У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
  2. Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
  3. Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
  4. Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.

Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.

Видео по теме

Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:

Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже:

Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:

Как пользоваться мультиметром

Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому – он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.

Введение

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Внешнее строение и функции

Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.

У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.

Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний – 4.

Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».

Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.

  1. Для измерения переменного напряжения следует повернуть ручку до положения ACV (англ. alternating current voltage — напряжение переменного тока).
  2. В режиме DCA (англ. direct current amperage — сила постоянного тока) устройство позволяет измерить постоянный ток.
  3. Переключатель в положении DCV позволит определить показатель постоянного напряжения.
  4. Указатель на значке «Ω» – прибор готов измерять сопротивление, т.е. работает, как омметр.

В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.

Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.

Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).

На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».

Питает прибор батарейка типа «Крона».

Строение электронного мультиметра

Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.

Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.

Внутреннее наполнение менялось с развитием технологий.

В основе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.

Принцип работы основан на сравнении двух сигналов: входного и опорного.

Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.

Напряжение измеряется через прямое подключение к сети.

При подаче тока на резистор измеряется сопротивление.

Изменение предельных значений измерений возможно благодаря резисторным делителям.

Положение переключателя

  1. Прибор выключен, если переключатель находится в положении OFF.
  2. Для измерения переменного напряжения используется режим, обозначенный на панели знаком ACV или «~». Обычно в этом режиме предусмотрены 2 значения – 200 и 600 или 200В и 750В.
  3. Диапазон доступных значений постоянного тока: 200 мкА, 2000 мкА, 20 мА, 200 мА, размещен под знаком DCA или «=».
  4. hFE – режим для измерения коэффициента усиления по току транзистора.
  5. Измерить значение сопротивления (режим «Ω») можно в диапазоне от 200 Ом до 2000 кОм.
  6. Постоянное напряжение доступно для измерений в значениях 200 мВ, 2000 мВ, 20 В, 200 В, 600 В. На панели диапазон обозначен как «DCV».

Измерения

Среднестатистическим мультиметром можно измерить:

  • Напряжение сети.
  • Напряжение аккумулятора.
  • Силу тока.
  • Сопротивление.
  • Частоту тока.
  • Температуру.
  • Емкость конденсатора.

Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.

ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.

Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:

  • Не следует измерять высокие токи и напряжения бытовым мультиметром – он может выйти из строя.
  • Необходимо своевременно менять источник питания.
  • До начала измерений необходимо убедиться, что установленный режим измерений соответствует предстоящим действиям.
  • После завершения работ важно отключить прибор.
  • Не следует производить замеры в условиях повышенной влажности.

ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.

Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.

Как измерить сопротивление мультиметром?


Измерение электрического сопротивления многофункциональным тестером основано на законе Ома: I (сила тока)=U (напряжение)/R (сопротивление), т.е. сила тока прямо пропорциональная напряжению и обратно пропорциональна сопротивлению. Для расчетов используется напряжение источника питания – 9 В. Измерение силы тока на участке цепи, к границам которого приложены щупы, позволяет получить расчетное значение сопротивления.

Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».

До начала измерений следует проверить работоспособность устройства:

  • если закоротить концы щупов, на экране появятся нулевые значения;
  • при размыкании щупов, показания на экране равны 1.

ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.

Порядок измерений следующий:

  1. Щупы закрепить на резисторе, номинал которого неизвестен.
  2. Переключатель переместить в одно из положений сектора.
  3. Если измеряемое сопротивление больше выбранного в диапазоне, на экране высветится значение 1. Следует сдвинуть переключатель на одно значение в сторону увеличения.

В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.

Как измерить силу тока?

Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.

Постоянный ток

Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.

Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.

Порядок действий следующий:

  1. Ручку переключателя установить в режим DCA на максимальное значение диапазона.
  2. Щупы последовательно закрепить на исследуемом участке электросети.
  3. Зафиксировать измерения. Если показания равны нулю, следует переместить ручку переключателя на следующее, после максимального, значение, и произвести замер.
  4. Если на экране устройства появилась 1, значит, выбранное значение предела ниже измеряемого – следует установить ручкой переключателя значение выше.

ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.

Переменный ток

Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».

До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.

ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.

Измерение напряжения

Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.

Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.

Как измерить напряжение, например, аккумуляторной батареи:

  1. Подключить щупы.
  2. Установить переключатель на максимальное значение в секторе ACV.
  3. Удерживая щупы за изолированные участки, прикоснуться оголенными концами к разным контактам батареи.
  4. Зафиксировать результаты измерений в вольтах, отображаемые на экране.
  5. Если показания не точны, следует изменить значение предельного измерения путем перемещения ручки переключателя на оптимальное значение из предлагаемого диапазона.

Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.

Прозвонка проводов с помощью мультиметра

Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.

Для производства работ следует:

  1. Обесточить электрическую цепь.
  2. Становить ручку переключателя в положение прозвонка, которое обозначено на панели знаком диода.
  3. Проверить работоспособность мультиметра, закоротив щупы: наличие сигнала означает, что прибор к работе готов.
  4. Последовательно проверять небольшие участки цепи до выявления обрыва.

Заключение

Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.

Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.

Инструкция как пользоваться мультиметром.

Самый распространенный прибор для электротехнических измерений – это мультиметр, который позволяет определить не только  величину силы тока и напряжения, а также эффективно прозвонить цепь на целостность, определить величину ее сопротивления. А кроме того мультиметр поможет радиолюбителям проверить транзисторы, диоды и другие радиодетали, но Мы на этом не будем подробно останавливаться, а очень подробно остановимся на тех функциях, которые касаются непосредственно электротехнических измерений в домашней электросети и бытовых электроприборов.

В качестве примера, Я возьму самую распространенную китайскую модель мультиметра, который стоит недорого и купить его можно практически везде. Для редкого использования в домашнем хозяйстве его будет достаточно, но для каждодневного использования профессиональными электриками он не годится из-за низкой надежности и качества изготовления материалов.

Изучив принципы работы в нашей инструкции с мультиметром, изображенном  на рисунке ниже- Вы сможете работать и с любой другой моделью, так как принципы работы везде аналогичны. Различия встречаются только в нанесенных значках, видах и пределах измерений и наличии дополнительных функций.

Как пользоваться мультиметром.

Тестер работает с двумя щупами, оголенными наконечниками которого Мы будем касаться контактов розеток, выключателей, проводов и т. п. для получения электротехнических измерений.

Щупы включаются следующим образом: в самый нижний включается черный, а красный- в средний. Самый верхний используется для подключения красного щупа при измерении величины тока до 10 Ампер. Подключение по цветам необходимо только для проведения замеров в сети постоянного тока (красный-плюс, а черный минус), для переменного тока- без разницы, как они подключены. Рекомендую прочитать нашу статью: «про отличия постоянного от переменного тока«.

После подключения щупов необходимо переключателем установить его в необходимое положение, соответствующее виду и пределу измерения. Вот и все осталось произвести измерения, учитывая разницу подключения щупов в зависимости от вида замеров.

Модель мультиметра на картинке может измерять следующие параметры (перечисление по часовой стрелке, начиная от положения OFF- выключено):

  1. ACV — Функция измерения переменного напряжения (2 положения 200 и 750 Вольт). Ставим максимальный предел 750 В для домашней электросети.
  2. DCA – Функция измерения величины силы постоянного тока или Амперов. В практике не используется, потому что предназначена для определения маленьких токов.
  3. hFE —Измерение коэффициента передачи транзистора (для радиолюбителей).
  4. Генератор прямоугольных импульсов, то же для радиотехников.
  5. Прозвонка для определения целостности цепи или провода. В этом положении при замкнутых щупах пищит звуковой сигнал и показывает сопротивление в Ом , если цепь замкнута.
  6. Функция измерения сопротивления в 5 максимальных пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм. Чаще всего в практике используется два положения 2000 Ом и 2000 кОм.
  7. DCV – измерение постоянного напряжения в рамках пяти максимальных пределов: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В. Для замеров напряжения автомобильных аккумуляторов и разных блоков питания Я ставлю 20 или 200 Вольт.

Примечание: Если на дисплее прибора единица —  не правильно выставлен предел, если  минус – поменяйте местами клеммы , если батарейка – она села в мультиметре.

Как проверить мультиметр.

  • Проверить довольно просто, подключив параллельно с ним к розетке другой мультиметр или вольтметр.
  • Для проверки точности определения сопротивления, возьмите с нанесенной маркировкой и величиной любое сопротивления и сравните с показаниями прибора.
  • Для проверки точности измерения величины тока. Проведите поочередно измерения одинаковой нагрузки вашим устройством и амперметром.

Как прозвонить мультиметром.

Ставим переключатель в режим прозвонки, и замыкаем щупы- прибор должен запищать и показания должны высветиться: либо ноль, или чуть выше. Звуковой индикатор только пищит до 80 ОМ. После этого проверяем с двух сторон на целостность электрическую схему и ее соединения. Более подробно Я опишу как это правильно делается в отдельной статье.

Как измерять мультиметром.

Как мультиметром измерить ток.

Данная модель позволяет измерять максимум до  10 Ампер. Для определения силы тока потребления подключают последовательно мультиметр  к  бытовому прибору, как показано на картинке.

Чаще всего делается следующим образом:  прибор подключается в разрыв одного фазного провода, идущего к измеряемому потребителю.

Внимание, если для измерения силы тока выше 200 мА  предусмотрена отдельная клемма, не забудьте переставить щуп в соответствующее место.

Как мультиметром измерить напряжение.

В домашней электрической розетке мультиметром можно измерить только переменное напряжение  с выставлением верхнего предела 700 Вольт. Блоки питания и аккумуляторы необходимо замерять с соблюдением полярности в режиме измерения постоянного напряжения,  выставив с запасом верхний предел.

Как проверить аккумулятор мультиметром.

Сразу скажу для того, что бы эффективно проверить автомобильный аккумулятор необходима специальная нагрузочная вилка, которая замеряет напряжение под нагрузкой, иначе качественно Вы не определите состояние аккумулятора автомобиля.

Для обычных пальчиковых аккумуляторов для проверки состояния- необходимо переключатель поставить на самый максимальный предел замера постоянного тока  и буквально на не более чем на полсекунды замкнуть его проволочкой, чтобы успеть разглядеть показания на экране.  Не держите более 0.5 сек. — это вызывает поломку или ухудшение эксплуатационных характеристик АКБ.

Для 1-2 вольтовых исправных аккумуляторов ток  короткого замыкания должен быть не менее 2 Ампер. Если он меньше 1 Ампера, тогда придется покупать новый или использовать его для пультов управления бытовой техникой в доме.

Как измерить сопротивление мультиметром.

Сразу хочу сказать, что сопротивление ни в розетке, ни в батарейке Вы не сможете измерить. Но за то легко можно его узнать у электрической лампочки или тэна электрочайника или обогревателя, это требуется для определения их целостности или работоспособности.

Внимание! Перед измерением необходимо отключить все провода от измеряемого устройства! В этом режиме нельзя измерять   находящиеся под напряжением устройства!

Совет! Вы можете измерить даже сопротивление своего тела, просто возьмите щупы мультиметра в разные руки. Это полностью безопасно и не повредит вашему здоровью.

последовательность действий и меры безопасности

На чтение 9 мин. Просмотров 330 Опубликовано Обновлено

С целью поиска неисправностей бытовой техники, электрокабеля требуется прозвонить провода мультиметром. Использование тестера позволяет уточнить разрывы цепи, наличие короткого замыкания, сопротивление электролинии. Для обеспечения безопасности работ нужно разобраться в особенностях применения прибора.

Необходимость прозвонки провода

Прозвонка сетевого кабеля мультиметром

Процесс прозвонки предусматривает появления зуммера, если на тестируемых участках присутствует электрическая связь. Проверка выполняется в следующих случаях:

  • Не работает выключатель или розетка. Изначально нужно осмотреть соединения в распредкоробе, проверить лампу. Затем прозванивается провод – мультиметр даст сигнал о проблеме.
  • Перегружена сеть. Применение мощного перфоратора для сверления стен может стать причиной разрыва электросвязи.
  • Короткое замыкание. Чаще всего наблюдается при перегрузке линии или в результате устаревания проводки.
  • Поиск жил в больших зонах магистрали. Прибор используется в случаях невозможности определения проводника по цветной маркировке.
  • Поломки бытовой техники. Прозвонка определяется работоспособность выключателей, ламп, утюгов.
  • Ремонт и пайка плат. Тестирование схемы мультиметром – обязательный этап работ.

Режим прозвонки есть у всех устройств с маркером светодиода.

Мультиметр для прозвонки проводов

Цифровой мультиметр

Тестер позволяет определить наличие напряжения, сопротивления и параметры силы тока. Он состоит из дисплея, рукоятки выбора, портов, зондов/щупов, источника питания. В зависимости от типа счетчика существуют модификации:

  • Цифровые. Устройства ЦММ с цифровым экраном для отображения измерения.
  • Аналоговые. АММ-приборы с преобразователями тока и магнитоэлектрическим амперметром замеряют параметры оборудования Hi-Fi.
  • Fluke. Оснащается двумя щупами – положительным (черным) и отрицательным (красным), источником питания на 9 В, электронным дисплеем. Внутренние узлы представлены схемой формирования сигналов и аналого-цифровым преобразователем.

Некоторые модификации измеряют емкость конденсаторов, проверяют транзисторы и диоды.

Маркировки на лицевой панели тестера

Режим прозвонки

Приставка «мульти» в названии означает возможность проверки нескольких параметров. Их символы наносятся на корпус в виде физических обозначений или графических рисунков. На лицевой панели присутствуют:

  • U – обозначение напряжения;
  • В – напряжение в вольтах;
  • I – ток, сила которого регулируется постановкой рукоятки на значок;
  • А – сила тока в Амперах;
  • Ω, R – маркировка сопротивления;
  • Ом – параметры сопротивления в Омах;
  • -| |- — маркировка конденсаторов.

Для диодов и транзисторов используются графические символы.

В гнезде устройства, помеченном надписью СОМ, находится черный зонд. Это общее гнездо. На приборе может быть 2-3 рабочих отверстия для замеров напряжение, малых и больших токов.

Отверстие с маркировкой U, Ω, Hz позволяет замерять параметры напряжения, сопротивления, частоты, тестировать радиоэлементы. Сюда помещается щуп, которым можно прозвонить кабель или провода на предмет обрыва.

Гнездо с обозначением мА (mA) предназначено для определения малого (до 1 А) и большого (от 10 А) тока. Рядом с ними имеются символы ~ или -, дающие понятие о постоянном или переменном характере тока или напряжения.

Диапазон замеряемых величин

Помимо маркировки величины показателей на лицевой панели мультиметра с ручной настройкой находятся пределы замеров. Все значения имеют вид чисел, кратных цифре «2». В процессе выбора требуется ставить значение одного порядка с измеряемым, но выше его.

К примеру, чтобы проверить напряжение розетки, требуется установить диапазон 2000 Вольт. Прозвонка проводов осуществляется в режиме сопротивления с минимальным значением 2 Ом. Для длинных жил выставляется 20 Ом.

Используйте кнопку зуммера в процессе тестирования цепи на наличие короткого замыкания.

Как подключить тестер

Чтобы проверять параметры электролинии и прозванивать проводники мультиметром, его необходимо включить в цепь. Участок для тестирования находится между выводами устройства, т.е. оно подключается на вывод цепи. При замерах напряжения аппарат подсоединяется параллельно зоне теста.

Для замера параметров тока аппарат подкидывается последовательно на разрыв цепи. Подходящим местом будет точка между выходом источника питания и клеммой нагрузки.

Особенности прозвонки и проверки сопротивления

Процесс прозвонки – это комплекс установления сопротивления проводников, анализа результата и вывода данных на экран со звуковым сигналом. Замеры сопротивления осуществляются на основании закона Ома. Он гласит, что сила тока, текущая по определенному участку цепи прямо пропорциональна напряжению и обратно пропорциональна сопротивлению данного участка. Закон Ома отражает формула:

I = U/R, где I – сила тока, U – напряжение и R – сопротивление.

Тестер работает по данному принципу. Имея два параметра, легко рассчитать третий. Источник питания мультиметра генерирует напряжение и подает ток. Замеры сопротивления отображаются на дисплее:

  • нули – реальная величина меньше используемой;
  • цифры с первым разрядом нуля – показатель меньше на 1 деление;
  • цифры больше 1 – замеры точные.

После сопоставления исходных данных с величиной потерь объекта замеров можно вычислить конечный результат.

Маркировка сопротивления на цифровых моделях – Ω.

Порядок настройки прибора перед тестированием

Чтобы проверить провод на обрыв мультиметром, понадобится:

  1. Установить переключатель в режим прозвонки «->Ι-» и активировать зуммер.
  2. Поставить концы измерительных зондов с щупами в гнезда. Красный располагается в отверстии VΩmA, черный – в СОМ. Это нужно для соблюдения полярности замеров.
  3. Протестировать сам аппарат на предмет неисправности путем замыкания красного и черного щупов друг с другом. Будет слышен звуковой сигнал, а на дисплее появится 0 либо близкое к нему значение.

Если проверяется целостность проводки, соблюдать полярность не требуется.

Соблюдение техники безопасности и правил работы с мультиметром

Все работы с электрикой нужно проводить в обесточенном помещении

Прозванивать электрические провода и работать с мультиметром необходимо, следуя правилам безопасности:

  1. Тестирование элементов, отсоединенных от цепи, для предотвращения их влияния на схему.
  2. Обесточить цепь, отключив автоматы питания в распредщите.
  3. Разрядить конденсаторы, закоротив их, для предотвращения искажения данных.
  4. Учитывать искажение результатов от диодов сети.
  5. Утечки тока при касании руками к проводам и кончику зонда приведут к неправильным результатам.
  6. Использовать на концах измерителей наконечники-крокодилы для надежности контактов.

Эффект искажения заметен при тестировании большого сопротивления.

Пример прозвонки проводов

Прозвонка проводов в режиме зуммера

Конкретным примером работы с тестером будет стандартная электросеть. Квартира подключена к ней согласно нормативам, потребители сгруппированы, каждая линия запитана через индивидуальный автомат в распредщите.

Ситуация: в одном помещении не работает розетка. Задачей пользователя будет найти причину сбоя. Для ее решения потребуется:

  1. Посмотреть, сработала ли автоматика в щите. Если элементы включены, обесточить конкретную линию или квартиру полностью.
  2. Удалить розетку из подрозетника, произвести визуальный осмотр на предмет внешних дефектов и качества контактов.
  3. У современных моделей прозвонить клеммники-зажимы.
  4. Если у розетки нет поломок, протестировать качество соединения проводников в распределительной коробке рядом с розеткой.
  5. Основной кабель в распредкоробе должен разрываться, соединяться с жилами под розетку и отводится на следующий потребитель.
  6. В распределительном коробе расположены 3 скрутки – нейтраль, земля и фаза. Кончиком щупа нужно прикоснуться к оголенной скрутке.
  7. Вторым кончиком прозваниваются по очереди контакты розетки. Можно зафиксировать один зонд на контакте, а вторым проверить скрутку.

Клеммники у стандартных розеток отсутствуют.

Особенности процесса прозвонки

Процесс прозвонки проводов

Измерения имеют несколько нюансов:

  • Если скрутка без дефектов, имеется смысл теста проводки под напряжением. Нужно подать ток путем включения щитковых автоматов.
  • При сомнениях в цветовой маркировке фазу определяют касанием индикаторной отвертки – диод должен загореться.
  • Рабочее и защитное зануление проверяются в режиме ACV больше 220 В. Красный щуп находится на фазе, черный используется для поиска нуля и земли. Рабочее зануление N отражено в диапазоне 220 А, защитное PE – менее 220 В.
  • Учитывается, что электрики не всегда выводят провода в распредкороб. Розетку могут запитать от соседней или поставить элементы смежной комнаты в единых точках стен.
  • По причине длины щупов 30-50 м допускается соединение контактов розетки перемычкой и прозвонка в распредкоробе.

Зануление проверяется только в обесточенной сети.

Специфика прозвонки некоторых приборов

Применять мультиметр можно не только для замеров кабеля. Специалисты используют его для замеров электрооборудования.

Предохранитель

Проверка предохранителя по сопротивлению

Устройства в виде маленькой коробочки с тонким внутренним кабелем предотвращают перегревы и возгорания элементов цепи. Модели без проводки тестируются так:

  1. Прибор переводится в режим прозвонки.
  2. Щупы прикладываются к обеим сторонам предохранителя.
  3. При сопротивлении 0 Ом и наличии звука устройство работает.
  4. Появилась цифра 1, звука нет – предохранитель сломался.

Показатель сопротивления при поломке достигает большого значения.

Диоды и светодиоды

Проверка светодиода тестером

Полярность диодов представлена положительно заряженным анодом и отрицательно заряженным катодом. По этой причине он пропускает ток только в одном направлении. При тестировании мультиметр переводится в специальный режим:

  1. Щупы ставятся на аноды и катоды без привязки к цвету.
  2. Тестер активируется.
  3. Щупы меняются местами и тестер включает повторно.

Исправность диодной подсветки определяется на основании появления напряжения в первом случае и цифры 1 – во втором.

Полярность светодиода противоположная. Он работает при наличии плюса на аноде и минуса на катоде. Щупами работают по аналогичной схеме. Если напряжение появляется, а потом исчезает, светодиод рабочий.

Лампы

После перевода тестера в режим прозвонки:

  1. Подкинуть на центральный контакт источника света первый щуп.
  2. Подвести второй щуп на боковой контакт.
  3. Неисправность определяется по зуммеру и показателю 3-200 Ом.

Мультиметром прозваниваются только лампы с резьбовым цоколем. Для теста светодиодок и люминесцентных лам нужно снять спираль КЛЛ и прикоснуться щупами к выводам на плату.

Какие показания выдаст мультиметр после прозвонки

Режим прозвонки на мультиметре

Целостность кабеля проверяется только на концах с удаленным изоляционным покрытием. После прикосновения щупами к оголенным концам прибор выдаст:

  • звуковой сигнал и наличие на дисплее 0 или значение, близкое к нулю – проводка целая;
  • цифру 1 на экране, зуммера нет – кабель поврежден.

При внутреннем обрыве числовые показания будут в районе нескольких мегаом.

Проверка целостности проводки в режиме определения сопротивления

Проверить электрическую проводку можно аппаратом, у которого отсутствует прозвон проводов. Для этого нужно выбрать режим смены сопротивления. Щупы подкидываются по аналогии с прозвонкой и устанавливается режим поиска сопротивления (символ Ω).

Процесс замера начинается на минимальном значении шкалы – к примеру, 200 Ом. Остальные работы проводятся аналогично прозваниванию с отслеживанием показаний прибора. В случае целостности проводника на экран выведется размер сопротивления. При обрыве данные не отобразятся, устройство перейдет в режим OL (перезагрузка).

Использование мультиметра позволяет дать объективную оценку качества домашней проводки и работоспособности некоторых устройств. Минус тестера – применение только на случай мелких неполадок, серьезные сбои электролинии должны устранять специалисты.

Омметр Использование | Основные концепции и испытательное оборудование

Детали и материалы

  • Мультиметр, цифровой или аналоговый
  • Резисторы в ассортименте (каталог Radio Shack № 271-312 — ассортимент из 500 штук)
  • Выпрямительный диод (1N4001 или аналог; каталожный номер Radio Shack 276-1101)
  • Фотоэлемент из сульфида кадмия (каталог Radio Shack № 276-1657)
  • Макетная плата (каталог Radio Shack № 276-174 или аналог)
  • Перемычки
  • Бумага
  • Карандаш
  • Стакан воды
  • Соль поваренная

Этот эксперимент описывает, как измерить электрическое сопротивление нескольких объектов.

Вам не нужно обладать всеми перечисленными выше предметами, чтобы эффективно изучать сопротивление.

И наоборот, вам не нужно ограничивать свои эксперименты этими элементами.

Однако убедитесь, что никогда не измеряет сопротивление каких-либо электрически «находящихся под напряжением» объектов или цепей.

Другими словами, не пытайтесь измерить сопротивление батареи или любого другого источника значительного напряжения с помощью мультиметра, настроенного на функцию сопротивления («Ом»).

Несоблюдение этого предупреждения может привести к повреждению прибора и даже травме.

Перекрестные ссылки

Уроки электрических цепей , том 1, глава 1: «Основные концепции электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»

Цели обучения

  • Определение и понимание «электрической непрерывности»
  • Определение и понимание «электрически общих точек»
  • Как измерить сопротивление
  • Характеристики сопротивления: существует между двумя точками
  • Выбор подходящего диапазона расходомера
  • Относительная проводимость различных компонентов и материалов

Иллюстрация

Инструкции

Сопротивление — это мера электрического «трения» при движении зарядов по проводнику.

Он измеряется в единицах «Ом», которые обозначаются заглавной греческой буквой омега (Ом).

Установите мультиметр на максимально возможный диапазон сопротивления. Функция сопротивления обычно обозначается символом единицы измерения сопротивления: греческой буквой омега (Ом) или иногда словом «ом».

Соедините два измерительных щупа глюкометра. Когда вы это сделаете, измеритель должен зарегистрировать сопротивление 0 Ом.

Если вы используете аналоговый измеритель, вы заметите, что игла отклоняется на полную шкалу, когда зонды соприкасаются вместе, и возвращается в свое положение покоя, когда зонды разводятся.

Шкала сопротивления аналогового мультиметра напечатана в обратном порядке по сравнению с другими шкалами: нулевое сопротивление указано в крайней правой части шкалы, а бесконечное сопротивление указано в крайней левой части.

На аналоговом мультиметре также должна быть небольшая регулировочная ручка или «колесико», чтобы откалибровать его на «нулевое» сопротивление.

Соедините измерительные щупы вместе и перемещайте эту регулировку до тех пор, пока стрелка точно не укажет на ноль на правом конце шкалы.

Несмотря на то, что ваш мультиметр может предоставлять количественные значения измеренного сопротивления, он также полезен для качественных тестов на непрерывность : есть ли постоянное электрическое соединение от одной точки к другой.

Вы можете, например, проверить целостность отрезка провода, подключив измерительные щупы к противоположным концам провода, и проверить, движется ли стрелка на полную шкалу.

Что бы мы сказали о куске провода, если бы стрелка омметра вообще не двигалась, когда щупы были подключены к противоположным концам?

Как измерить сопротивление

Цифровые мультиметры, установленные в режим «сопротивления», указывают на разрыв цепи, отображая на дисплее некоторую нечисловую индикацию.

На некоторых моделях указано «OL» (разомкнутый контур), на других — пунктирные линии.

Используйте свой измеритель, чтобы определить непрерывность между отверстиями на макетной плате : устройство, используемое для временного построения цепей, где клеммы компонентов вставляются в отверстия на пластиковой решетке, металлические пружинные зажимы под каждым отверстием соединяют одни отверстия с другими.

Используйте небольшие кусочки сплошного медного провода 22-го калибра, вставленные в отверстия на макетной плате, чтобы подключить измеритель к этим пружинным зажимам, чтобы вы могли проверить целостность цепи:

Преемственность и общность

Важным понятием в электричестве, тесно связанным с непрерывностью электрического тока, является понятие точек, электрически общих, друг с другом.

Электрически общие точки — это точки соприкосновения с устройством или в цепи, между которыми имеется незначительное (очень маленькое) сопротивление.

Таким образом, мы могли бы сказать, что точки в макете столбца (вертикальные на иллюстрациях) электрически общие друг с другом, потому что между ними существует электрическая непрерывность .

И наоборот, точки макета внутри ряда (горизонтальные на иллюстрациях) электрически не являются общими, потому что между ними нет непрерывности.

Непрерывность описывает, что находится между точками соприкосновения, а общность описывает, как сами точки связаны друг с другом.

Как и целостность, общность — это качественная оценка, основанная на относительном сравнении сопротивления между другими точками цепи.

Это важная концепция, которую нужно усвоить, потому что есть определенные факты, касающиеся напряжения относительно общих электрически точек, которые ценны при анализе цепей и поиске неисправностей, первая из которых состоит в том, что никогда не будет существенного падения напряжения между точками, электрически общими для друг с другом.

Как измерить сопротивление резистора?

Выберите резистор 10 000 Ом (10 кОм) из своего ассортимента запчастей.

Это значение сопротивления обозначается серией цветных полос: коричневого, черного, оранжевого, а затем другого цвета, представляющего точность резистора, золотого (+/- 5%) или серебряного (+/- 10%).

Некоторые резисторы не имеют цвета для точности, что означает +/- 20%. Другие резисторы используют пять цветных полос для обозначения их значения и точности, и в этом случае цвета для резистора 10 кОм будут коричневым, черным, черным, красным и пятым цветом для точности.

Подключите щупы измерителя к резистору как таковому и отметьте его показание на шкале сопротивления:

Если стрелка указывает очень близко к нулю, вам нужно выбрать более низкий диапазон сопротивления на измерителе, так же, как вам нужно было выбрать подходящий диапазон напряжения при считывании напряжения батареи.

Если вы используете цифровой мультиметр, вы должны увидеть на дисплее числовую цифру, близкую к 10, с маленьким символом «k» с правой стороны, обозначающим метрический префикс для «килограммов» (тысяч).

Некоторые цифровые измерители устанавливаются вручную и требуют соответствующего выбора диапазона так же, как аналоговый измеритель.

Если у вас такой, поэкспериментируйте с разными положениями переключателя диапазонов и посмотрите, какое из них дает вам лучшую индикацию.

Попробуйте поменять местами подключения измерительного щупа на резисторе. Это вообще меняет показания счетчика?

Что это говорит нам об сопротивлении резистора? Что произойдет, если вы прикоснетесь к резистору только одним щупом?

Что это говорит нам о природе сопротивления и как оно измеряется?

Как это соотносится с измерением напряжения, и что произошло, когда мы попытались измерить напряжение батареи, прикоснувшись к батарее только одним датчиком?

Когда вы касаетесь щупами измерителя клемм резистора, старайтесь не касаться обоих концов щупов пальцами.

Если вы это сделаете, вы будете измерять параллельную комбинацию резистора и вашего собственного тела, что будет иметь тенденцию делать показания измерителя ниже, чем должны быть!

При измерении резистора 10 кОм эта ошибка будет минимальной, но может быть более серьезной при измерении резистора других номиналов.

Вы можете безопасно измерить сопротивление собственного тела, удерживая один наконечник датчика пальцами одной руки, а другой наконечник датчика — пальцами другой руки.

Примечание: будьте очень осторожны с зондами, так как они часто заостряются до острия.

Держите наконечники щупов по всей длине, а не в точках! Возможно, вам придется снова отрегулировать диапазон измерителя после измерения резистора 10 кОм, поскольку сопротивление вашего тела, как правило, превышает 10000 Ом из рук в руки.

Попробуйте смочить пальцы водой и повторно измерить сопротивление измерителем.

Как это повлияет на индикацию? Попробуйте смочить пальцы соленой водой, приготовленной из стакана воды и поваренной соли, и повторно измерить сопротивление.

Какое влияние это оказывает на сопротивление вашего тела, измеряемое глюкометром?

Сопротивление — это мера трения, возникающего при прохождении заряда через объект.

Чем больше сопротивление между двумя точками, тем труднее зарядам перемещаться (течь) между этими двумя точками.

Учитывая, что поражение электрическим током вызвано большим потоком зарядов через тело человека, а повышенное сопротивление тела действует как предохранитель, затрудняя прохождение зарядов через нас, что мы можем узнать об электробезопасности по полученным показаниям сопротивления мокрыми пальцами?

Вода увеличивает или снижает опасность поражения людей электрическим током?

Измерение сопротивления других материалов

Измерить сопротивление выпрямительного диода аналоговым измерителем.Попробуйте поменять местами подключения измерительного щупа к диоду и повторно измерить сопротивление.

Что вам особенно примечательного в диоде, особенно в отличие от резистора?

Возьмите лист бумаги и нарисуйте на нем очень толстую черную отметку карандашом (не ручкой!).

Измерить сопротивление на черной полосе с помощью измерителя, поместив наконечники щупа на каждый конец метки следующим образом:

Сдвиньте наконечники щупов ближе друг к другу на черной метке и обратите внимание на изменение значения сопротивления.

Увеличивается или уменьшается при уменьшении расстояния между датчиками?

Если результаты противоречат друг другу, вам необходимо перерисовать отметку более толстыми штрихами карандаша, чтобы она была одинаковой по плотности.

Что это говорит вам о зависимости сопротивления от длины проводящего материала?

Подключите глюкометр к клеммам фотоэлемента из сульфида кадмия (CdS) и измерьте изменение сопротивления, вызванное различиями в освещенности.

Как и в случае со светоизлучающим диодом (LED) в эксперименте с вольтметром, вы можете использовать перемычки с зажимом типа «крокодил» для соединения с компонентом, оставляя руки свободными для удержания фотоэлемента от источника света и / или замены диапазоны метров:

Поэкспериментируйте с измерением сопротивления нескольких различных типов материалов, только не пытайтесь измерить что-либо, что производит значительное напряжение, например, аккумулятор.

Предлагаемые материалы для измерения: ткань, пластик, дерево, металл, чистая вода, грязная вода, соленая вода, стекло, алмаз (на бриллиантовом кольце или другом ювелирном изделии), бумага, резина и масло.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Как измерить сопротивление цифровым мультиметром

Зачем измерять сопротивление? Чтобы определить состояние цепи или компонента. Чем выше сопротивление, тем меньше ток, и наоборот.

Обычно сопротивление компонентов, используемых для цепей управления (таких как переключатели и контакты реле), вначале очень низкое и со временем увеличивается из-за таких факторов, как износ и грязь. Нагрузки, такие как двигатели и соленоиды, со временем снижают сопротивление из-за пробоя изоляции и влаги.

Для измерения сопротивления:
1. Выключите питание цепи.

  • Если в цепи есть конденсатор, разрядите конденсатор перед снятием показаний сопротивления.
2.Поверните циферблат цифрового мультиметра на сопротивление или ом, которое часто делится точкой на шкале с одним или несколькими другими режимами тестирования / измерения (целостность, емкость или диод; см. Рисунок ниже).
  • На дисплее должно отображаться OLΩ, потому что в режиме сопротивления, даже до подключения измерительных проводов к компоненту, цифровой мультиметр автоматически начинает измерение сопротивления.
  • На дисплее может появиться символ МОм, потому что сопротивление открытых (неподключенных) измерительных проводов очень велико.
  • Когда выводы подключены к компоненту, цифровой мультиметр автоматически использует режим автоматического выбора диапазона для настройки наилучшего диапазона.
  • Нажатие кнопки диапазона позволяет технику вручную установить диапазон.
  • Наилучшие результаты будут достигнуты, если проверяемый компонент будет удален из цепи. Если компонент оставить в цепи, на показания могут повлиять другие компоненты, параллельные проверяемому компоненту.

3.Сначала вставьте черный измерительный провод в разъем COM.
4. Затем вставьте красный провод в гнездо VΩ.

  • Когда закончите, снимите провода в обратном порядке : сначала красный, затем черный.
5. Подключите измерительные провода к тестируемому компоненту.
  • Убедитесь, что контакт между измерительными проводами и цепью хороший.

Совет: Для измерений очень низкого сопротивления используйте относительный режим (REL; см. Пункт 11). Он также может называться нулевым или дельта-режимом (Δ).Он автоматически вычитает сопротивление измерительных проводов — обычно от 0,2 Ом до 0,5 Ом. В идеале, если измерительные провода соприкасаются (закорочены), на дисплее должно отображаться 0 Ом.

Другие факторы, которые могут повлиять на показания сопротивления: посторонние вещества (грязь, припой, масло), контакт тела с металлическими концами измерительных проводов или параллельные цепи. Человеческое тело становится параллельным путем сопротивления, снижая общее сопротивление цепи. Таким образом, не прикасайтесь к металлическим частям измерительных проводов, чтобы избежать ошибок.

6.Прочтите результат измерения на дисплее.
7. По окончании выключите мультиметр, чтобы предотвратить разряд батареи.

Расширенные возможности цифрового мультиметра

8. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.

  • Обязательно обратите внимание на сигнализатор (например, K или M) после измерения на дисплее.
9. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение — его можно будет просмотреть позже.
10. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение.
  • Мультиметр издает звуковой сигнал каждый раз, когда записывается новое значение.
11. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.
  • Отображаются измерения выше и ниже эталонного значения.

Анализ измерения сопротивления

Значимость показаний сопротивления зависит от тестируемого компонента. Как правило, сопротивление любого компонента меняется со временем и от компонента к компоненту. Незначительные изменения сопротивления обычно не критичны, но могут указывать на закономерность, на которую следует обратить внимание.Например, когда сопротивление нагревательного элемента увеличивается, ток, проходящий через элемент, уменьшается, и наоборот. См. Диаграмму ниже.

При работе с печатной платой может потребоваться снять один из выводов резистора с платы, чтобы измерить правильное сопротивление резистора. Измерение сопротивления, отображаемое цифровым мультиметром, представляет собой полное сопротивление на всех возможных путях между щупами измерительных проводов. При измерении сопротивления компонента, входящего в цепь, необходимо соблюдать осторожность.

Сопротивление всех компонентов, подключенных параллельно с проверяемым компонентом, влияет на показания сопротивления, обычно понижая его. Всегда проверяйте электрическую схему на наличие параллельных путей.

Ссылка: Принципы цифрового мультиметра Глена А. Мазура, American Technical Publishers.

Связанные ресурсы

Начало работы с мультиметром

Этот Конструктор навыков взят из 2-го издания Make: Electronics, доступного в Maker Shed и у розничных продавцов повсюду.

Из всех электронных инструментов я считаю мультиметр самым необходимым. Он покажет вам, сколько напряжения существует между любыми двумя точками в цепи или сколько тока проходит через цепь. Это поможет вам найти ошибку в проводке, а также может оценить компонент, чтобы определить его электрическое сопротивление — или его емкость, то есть способность накапливать электрический заряд.

Если вы начинаете с небольшими знаниями или совсем без них, эти термины могут показаться запутанными, и вам может показаться, что мультиметр выглядит сложным и трудным в использовании.Это не тот случай. Это облегчает процесс обучения, потому что открывает то, чего вы не видите.

Рисунок A

Прежде чем обсуждать, какой счетчик покупать, я могу сказать вам, чего не покупать. Вам не нужен счетчик старой школы со стрелкой, перемещающейся по шкале, как показано на рисунке A. Это аналоговый счетчик .

Вам нужен цифровой измеритель , который отображает значения в числовом виде — и чтобы дать вам представление об имеющемся оборудовании, я выбрал четыре примера.

Рисунок B

На рисунке B показан самый дешевый цифровой измеритель, который я смог найти, который стоит меньше, чем роман в мягкой обложке или упаковка из шести газированных напитков.Он не может измерять очень высокое сопротивление или очень низкое напряжение, его точность низкая, и он вообще не измеряет емкость. Однако, если ваш бюджет очень ограничен, он подойдет для базовых проектов.

Рисунок C

Измеритель на рисунке C обеспечивает большую точность и больше функций. Этот или аналогичный ему измеритель — хороший базовый выбор, когда вы изучаете электронику.

Рисунок D

Пример на рисунке D немного дороже, но более высокого качества. Эта конкретная модель снята с производства, но вы можете найти много подобных, которые, вероятно, стоят в два-три раза дороже, чем марка NT на рисунке C.Extech — это хорошо зарекомендовавшая себя компания, пытающаяся поддерживать свои стандарты перед лицом конкурентов по сниженным ценам.

Читайте статьи из журнала прямо здесь о Make: . Еще нет подписки? Получите сегодня.

На рисунке E показан мой личный предпочтительный измеритель на момент написания. Он физически прочен, имеет все необходимые мне функции и измеряет широкий диапазон значений с очень хорошей точностью. Однако он стоит более чем в 20 раз дороже самого дешевого недорогого продукта.Считаю это долгосрочным вложением.

Как вы решаете, какой счетчик купить? Что ж, если бы вы учились водить машину, вам не обязательно была бы нужна дорогая машина. Точно так же вам не понадобится дорогой счетчик, пока вы изучаете электронику. С другой стороны, самый дешевый измеритель может иметь некоторые недостатки, такие как внутренний предохранитель, который нелегко заменить, или поворотный переключатель с контактами, которые быстро изнашиваются. Итак, вот практическое правило, если вы хотите что-то, что я считаю недорогим, но приемлемым: найдите на eBay самую дешевую модель, которую вы можете найти, затем удвойте цену и используйте ее в качестве ориентира.

Независимо от того, сколько вы тратите, важны следующие атрибуты и возможности.

Рейтинг

Измеритель может измерять так много значений, что он должен иметь возможность сужать диапазон. У некоторых измерителей ручной диапазон , что означает, что вы поворачиваете циферблат, чтобы выбрать приблизительное количество, которое вас интересует. Например, диапазон может составлять от 2 до 20 вольт.

У других счетчиков автодиапазон , что удобнее, потому что вы просто подключаете счетчик и ждете, пока он во всем разберется.Однако ключевое слово — «ждать». Каждый раз, когда вы производите измерение с помощью измерителя с автоматическим выбором диапазона, вы подождете пару секунд, пока он выполнит внутреннюю оценку. Лично я склонен к нетерпению, поэтому предпочитаю ручные глюкометры.

Другая проблема с автоматическим выбором диапазона заключается в том, что, поскольку вы не выбрали диапазон самостоятельно, вы должны обращать внимание на маленькие буквы на дисплее, где измеритель сообщает вам, какие единицы он решил использовать. Например, разница между «К» и «М» при измерении электрического сопротивления составляет 1000 раз.Это подводит меня к моей личной рекомендации: я предлагаю использовать ручной измеритель дальности для ваших первых приключений. У вас будет меньше шансов ошибиться, и это должно стоить немного дешевле.

В описании измерителя поставщиком должно быть указано, использует ли он ручной выбор диапазона или автоматический выбор диапазона, но если нет, вы можете сказать, посмотрев на фотографию его диска выбора. Если вы не видите цифр на циферблате, это индикатор автоматического выбора диапазона. Измеритель на рисунке D автоматически выбирает диапазон. Остальные, которые я изображал, нет.

Значения

Циферблат также покажет, какие типы измерений возможны. По крайней мере, вы должны ожидать:

Три образца греческого символа омега, используемого для обозначения электрического сопротивления

, , В, , , ампер, , и Ом, , часто обозначаемых буквой V, буквой A и символом ома, который является греческой буквой омега, показано на рисунке F. Возможно, вы прямо сейчас не знаете, что означают эти атрибуты, но они являются фундаментальными.

Ваш измеритель также должен быть способен измерять миллиамперы (сокращенно мА, ) и милливольты (сокращенно мВ, ). Это может быть не сразу видно по шкале счетчика, но будет указано в его технических характеристиках.

DC / AC означает постоянный и переменный ток. Вы можете выбрать эти параметры с помощью кнопки DC / AC или выбрать их на главном селекторном диске. Кнопка, наверное, удобнее.

Проверка целостности цепи — это полезная функция, которая позволяет проверять плохие соединения или обрывы в электрической цепи.В идеале он должен создавать звуковой сигнал, и в этом случае он будет символически представлен маленькой точкой с исходящими от нее полукруглыми линиями, как показано на рисунке G.

Рисунок G. Этот символ указывает на возможность проверки цепи на целостность со звуковой обратной связью. Это очень полезная функция.

За небольшую дополнительную сумму вы сможете купить счетчик, который производит следующие измерения в порядке важности:

Емкость . Для большинства электронных схем требуются небольшие компоненты, называемые конденсаторами.Поскольку у маленьких обычно не напечатаны их значения, умение измерить их ценности может быть важным, особенно если некоторые из них перепутались или (что еще хуже) упали на пол. Очень дешевые счетчики обычно не могут измерить емкость. Когда функция существует, она обычно обозначается буквой F, что означает фарады, которые являются единицами измерения. Также можно использовать сокращение CAP.

Тестирование транзистора обозначается маленькими отверстиями, обозначенными E, B, C и E.Вы можете вставить транзистор в отверстия, чтобы проверить, в каком направлении транзистор следует разместить в цепи, или вы его сожгли.

Частота сокращенно обозначается как Гц.

• • •

Вкус силы

Чувствуете ли вы вкус электричества? Такое ощущение, что ты можешь.

Что вам понадобится:

  • Аккумулятор 9 В
  • Мультиметр

Внимание: Не более девяти вольт! В этом эксперименте следует использовать только 9-вольтовую батарею.Не пробуйте его с более высоким напряжением и не используйте большую батарею, которая может обеспечить больший ток. Кроме того, если у вас на зубах металлические брекеты, старайтесь не прикасаться к ним аккумулятором. Самое главное, никогда не подавайте электрический ток от батареи любого размера через повреждение кожи.

Процедура

Смочите язык и коснитесь его кончиком металлических контактов 9-вольтовой батареи.

Вы чувствуете покалывание? Теперь отложите батарею, высуньте язык и тщательно вытрите кончик салфетки.Снова прикоснитесь к языку аккумулятором, и покалывание станет меньше.

Что здесь происходит? Вы можете использовать счетчик, чтобы узнать.

Настройка измерителя

В вашем глюкометре предустановлен аккумулятор? Выберите любую функцию с помощью диска и подождите, пока на дисплее не отобразится номер. Если ничего не видно, возможно, вам придется открыть глюкометр и вставить батарею, прежде чем вы сможете его использовать — ознакомьтесь с инструкциями, прилагаемыми к глюкометру.

Рисунок 1. Выводы измерителя с металлическими зондами.

Счетчики поставляются с красным и черным проводами. Каждый вывод имеет заглушку на одном конце и стальной зонд на другом конце. Вы вставляете вилки в глюкометр, а затем касаетесь зондами в тех местах, где хотите знать, что происходит. См. Рисунок 1. Датчики обнаруживают электричество; они не выбрасывают его в значительных количествах. Когда вы имеете дело с небольшими токами и напряжениями, щупы не причинят вам вреда (если вы не ткнетесь их острыми концами).

Рисунок 2. Обратите внимание на маркировку розеток на этом счетчике.Рисунок 3. Функции разъемов на этом измерителе разделены по-разному.

Большинство счетчиков имеют три розетки, но некоторые — четыре (см. Рисунки 2 и 3). Вот общие правила:

Одно гнездо должно быть помечено как COM. Это общее для всех ваших измерений. Вставьте черный провод в это гнездо и оставьте его там.

Другая розетка должна быть обозначена символом ом (омега) и буквой V для вольт. Он может измерять сопротивление или напряжение. Вставьте красный провод в это гнездо.

Гнездо напряжения / Ом может также использоваться для измерения малых токов в мА (миллиамперах)… или вы можете увидеть для этого отдельное гнездо, для чего вам иногда придется перемещать красный провод.

Дополнительная розетка может иметь маркировку 2A, 5A, 10A, 20A или что-то подобное, чтобы указать максимальное количество ампер. Это используется для измерения больших токов.

Основы: Ом

Вы собираетесь измерить сопротивление вашего языка в омах. Но что такое ом?

Мы измеряем расстояние в милях или километрах, массу в фунтах или килограммах, а температуру в градусах Фаренгейта или Цельсия.Мы измеряем электрическое сопротивление в омах, это международная единица измерения, названная в честь Георга Симона Ома, пионера электротехники.

Греческий символ омега указывает на сопротивление, но для сопротивлений выше 999 Ом используется заглавная буква K, что означает кОм , что эквивалентно тысяче Ом. Например, сопротивление 1500 Ом равно 1,5К.

При значении выше 999 999 Ом используется заглавная буква M, что означает МОм , что составляет миллион Ом. В повседневной речи мегом часто называют «мегом.«Если кто-то использует резистор« две точки два мегабайта », его значение составляет 2,2 МОм.

Таблица преобразования для Ом, килом и МОм показана на рисунке 4.

Рисунок 4

В Европе десятичная точка заменяется буквой R, K или M, чтобы снизить риск ошибок. Таким образом, 5K6 на европейской схеме означает 5,6 кОм, 6M8 означает 6,8 МОм, а 6R8 означает 6,8 Ом. Я не буду использовать здесь европейский стиль, но вы можете найти его на некоторых принципиальных схемах в другом месте.

Материал, обладающий очень высоким сопротивлением электричеству, называется изолятором .Большинство пластиков, включая цветные оболочки вокруг проводов, являются изоляторами.

Материал с очень низким сопротивлением — это проводник . Такие металлы, как медь, алюминий, серебро и золото, являются отличными проводниками.

Измерение языка

Осмотрите шкалу на передней панели мультиметра, и вы найдете по крайней мере одну позицию, обозначенную символом ома. На измерителе с автоматическим выбором диапазона поверните циферблат так, чтобы он указывал на символ ома, как показано на рисунке 5, осторожно прикоснитесь щупами и к языку и подождите, пока измеритель автоматически выберет диапазон.Обратите внимание на букву K на цифровом дисплее. Никогда не вставляйте щуп в язык!

Рисунок 5. На измерителе с автоматическим выбором диапазона просто поверните шкалу к символу ом (омега).

На ручном глюкометре необходимо выбрать диапазон значений. Для измерения языка, вероятно, будет достаточно 200 кОм (200000 Ом). Обратите внимание, что цифры рядом с циферблатом являются максимальными, поэтому 200K означает «не более 200 000 Ом», а 20 K означает «не более 20 000 Ом». Смотрите увеличенное изображение ручных счетчиков на Рисунке 6.

Рисунок 6. Ручной измеритель требует выбора диапазона.

Прикоснитесь зондами к языку на расстоянии примерно одного дюйма друг от друга. Обратите внимание на показания счетчика, которые должны быть около 50К. Отложите датчики в сторону, высуньте язык и используйте салфетку, чтобы тщательно и тщательно высушить его, как вы делали раньше. Не позволяя вашему языку снова стать влажным, повторите тест, и результат должен быть выше. Используя ручной дальномер, вам, возможно, придется выбрать более высокий диапазон, чтобы увидеть значение сопротивления.

Когда ваша кожа влажная (например, если вы потеете), ее электрическое сопротивление уменьшается.Этот принцип используется в детекторах лжи, потому что тот, кто сознательно лжет в условиях стресса, может вспотеть.

Вот вывод, который может предложить ваш тест. Более низкое сопротивление позволяет протекать большему количеству электрического тока, а в вашем первоначальном тесте большее количество тока вызывает более сильное покалывание.

Основы: внутри батареи

Когда вы использовали батарею для первоначального языкового теста, я не стал упоминать, как она работает. Пришло время исправить это упущение.

9-вольтовая батарея содержит химические вещества, которые высвобождают электронов (частицы электричества), которые хотят перейти от одного вывода к другому в результате химической реакции. Представьте элементы внутри батареи как два резервуара для воды — один из них полный, а другой пустой. Если резервуары соединены между собой трубой и клапаном, и вы открываете клапан, вода будет течь между ними, пока их уровни не сравняются. Рисунок 7 может помочь вам это наглядно представить. Точно так же, когда вы открываете электрический путь между двумя сторонами батареи, электроны текут между ними, даже если путь состоит только из влаги на вашем языке.

Рис. 7. Вы можете думать о батарее как о паре соединенных между собой резервуаров для воды.

Электроны легче проходят через одни вещества (например, влажный язык), чем через другие (например, сухой язык).

Дальнейшее расследование

Тест на язык не был очень хорошо контролируемым экспериментом, потому что расстояние между зондами могло немного отличаться от одного испытания к другому. Как вы думаете, это может быть значительным? Давай выясним.

Держите щупы мультиметра так, чтобы их концы находились на расстоянии не более ¼ дюйма.Прикоснитесь к своему влажному языку. Теперь разделите датчики на 1 ″ и повторите попытку. Какие показания вы получите?

Когда электричество проходит на меньшее расстояние, оно встречает меньшее сопротивление. В результате ток увеличится.

Проведите аналогичный эксперимент на своей руке, как показано на рисунке 8. Вы можете изменять расстояние между датчиками фиксированными шагами, например ¼ ”, и отмечать сопротивление, показываемое вашим измерителем. Считаете ли вы, что удвоение расстояния между датчиками удваивает сопротивление, показываемое измерителем? Как вы можете это доказать или опровергнуть?

Рисунок 8.Измените расстояние между датчиками и запишите показания на вашем глюкометре.

Если сопротивление слишком велико для измерения мультиметром, вы увидите сообщение об ошибке, например L, вместо некоторых цифр. Попробуйте увлажнить кожу, затем повторите тест, и вы должны получить результат. Единственная проблема заключается в том, что по мере испарения влаги на коже сопротивление будет изменяться. Вы видите, как сложно контролировать все факторы в эксперименте. Случайные факторы правильно известны как неконтролируемых переменных .

Есть еще одна переменная, которую я не обсуждал, а именно величина давления между каждым датчиком и кожей. Если надавить сильнее, я подозреваю, что сопротивление уменьшится. Вы можете это доказать? Как вы могли бы разработать эксперимент, чтобы исключить эту переменную?

Если вы устали измерять сопротивление кожи, попробуйте окунуть датчики в стакан с водой. Затем растворите немного соли в воде и проверьте еще раз. Несомненно, вы слышали, что вода проводит электричество, но все не так просто.Примеси в воде играют важную роль.

Как вы думаете, что произойдет, если вы попытаетесь измерить сопротивление воды, которая вообще не содержит примесей? Ваш первый шаг — получить немного чистой воды. Так называемая очищенная вода обычно содержит минералы, добавленные после ее очистки, так что это не то, что вам нужно. Точно так же родниковая вода не совсем чистая. Вам понадобится дистиллированная вода , также известная как деионизированная вода . Его часто продают в супермаркетах.Я думаю, вы обнаружите, что его сопротивление на дюйм между измерительными щупами выше, чем сопротивление вашего языка. Попробуйте это выяснить.

Это все эксперименты, связанные с сопротивлением, о которых я могу думать прямо сейчас. Но у меня для вас еще есть небольшая справочная информация.

Предыстория: Человек, обнаруживший сопротивление

Георг Симон Ом, изображенный на Рисунке 9, родился в Баварии в 1787 году и большую часть своей жизни проработал в безвестности, изучая природу электричества с помощью металлической проволоки, которую он должен был сделать для себя (вы не могли спуститься вниз до Home Depot для катушки соединительного провода в начале 1800-х годов).

Рисунок 9. Георг Симон Ом, получивший награду за новаторскую работу, большую часть которой он проводил в относительной безвестности.

Несмотря на свои ограниченные ресурсы и неадекватные математические способности, Ом смог продемонстрировать в 1827 году, что электрическое сопротивление проводника, такого как медь, изменяется обратно пропорционально его площади поперечного сечения, а ток, протекающий через него, пропорционален напряжению. применяется к нему, пока температура поддерживается постоянной. Четырнадцать лет спустя Королевское общество в Лондоне наконец признало важность его вклада и наградило его медалью Копли.Сегодня его открытие известно как закон Ома.

Очистка и переработка

Ваша батарея не должна быть повреждена или сильно разряжена в ходе этого эксперимента. Вы можете использовать его снова.

Не забудьте выключить мультиметр перед тем, как убрать его. Многие мультиметры издают звуковой сигнал, напоминая вам о необходимости выключить их, если вы не используете их какое-то время, но некоторые этого не делают. Счетчик потребляет очень небольшое количество электроэнергии, когда он включен, даже если вы не используете его для каких-либо измерений.

Как пользоваться и читать мультиметр

Будьте готовы! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр — это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И для вашего удобства мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основные сведения о мультиметре
2. Важный совет по безопасности
3. Для чего можно использовать мультиметр?
4.Основы работы с электричеством и электрическими агрегатами

a. Цепи
б. Напряжение
гр. Текущий
д. Сопротивление
5. Части цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9. Как измерить сопротивление
10 .Как рассчитать мощность

Основы мультиметра

Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

  • Напряжение переменного тока
  • Напряжение постоянного тока
  • сила тока
  • сопротивление
  • непрерывность
  • и более!

Если у вас есть простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

  • базовый модуль обновления электроэнергии
  • части и терминология мультиметра
  • испытательное напряжение
  • проверка тока
  • проверка сопротивления
  • измерение электрической мощности

Важные советы по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам нужно обезопасить себя.

Перед тем, как приступить к этому виду работ, примите некоторые меры предосторожности для вашей собственной безопасности.

  1. Всегда знайте, где находится ваш блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
  2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
  3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Мультиметр — это довольно впечатляющий инструмент, который имеет широкий спектр применения для нескольких профессий или целей:

  • Проверьте сопротивление предохранителей в автомобиле или бытовой технике.
  • Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
  • Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
  • Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
  • Проверьте переключатели, розетки и силовые кабели на наличие проблем.
  • Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
  • Устранение любых электрических проблем в вашем доме, автомобиле или личных устройствах.

Электроэнергетика и электрические устройства

Электричество может быть сложной темой, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, усилителях и вольтах.Быстрое напоминание поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в вашей электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь, а свет, розетки и т. Д. Перестают работать.

Итак, почему цепь должна быть прервана?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что через эту цепь проходит слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, протекающую через садовый шланг.

Это просто конец из-за силы тяжести, или его толкают?

Толкнул, не так ли?

Где-то насос нагнетает эту воду, так что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электроэнергия также «подталкивается» генератором, и мы измеряем это «давление» в вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг находится под давлением, не так ли? Приложена сила, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет. Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал — это величина силы в цепи, доступной для проталкивания электрического тока, если ему разрешено течь. Как и водомер, ваш мультиметр является сравнительным устройством.Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Текущий

Ампер, , что сокращенно от «ампер», — это то, что мы называем единицей измерения электрического тока.

Постойте — я думал вот что такое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, движущее воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды (галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени. Поэтому это число также важно, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Как 5 красителей, которые используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, какой ток протекает через цепь.

  • Прямой Ток — то, что мы называем DC
  • Переменный Ток — называется AC

Совет: Для правильной настройки вы хотите знать, какой ток вы измеряем перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома — это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление — это тенденция проводника к сопротивлению току .

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также — если перегибать шланг, сопротивление однозначно возрастает.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление будет всегда.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Забавный факт — Планируется некоторое сопротивление. Резистор — это часто в первую очередь вся суть электрической цепи. Лампочка — это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин — Ом. Сопротивление объекта или прибора электрическому току измеряется в омах, а его символ — греческая заглавная буква омега (Ом).

Итак, зачем вам измерять сопротивление? Один из способов использования настройки сопротивления на вашем мультиметре — это проверить целостность цепи.

Непрерывность означает, что ток может непрерывно течь из одной точки в другую.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления — это безопасный способ проверки целостности цепи перед подачей высокого напряжения. Мы также можем найти:

  • Поврежденные провода
  • Короткие замыкания
  • Неопознанные провода
  • Неисправные устройства
  • Перегоревшие лампочки
  • И многое другое!

Части вашего цифрового мультиметра

На первый взгляд детали мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

На лицевой панели мультиметра вы найдете настройки. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы собираемся здесь все объяснить.

Маркировка на циферблате

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра имеют следующую маркировку:

  • Категории напряжения обозначены буквой V для вольт
  • Категория тока обозначена буквой A для ампер
  • Категория сопротивления обозначена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя с автоматическим выбором диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами:

  • K означает килограмм и означает 1000x.
  • M означает мега и означает миллион .
  • м означает для милли и означает 1/1000.
  • (µ) обозначает микро и означает одну миллионную.

Теперь соберем все вместе:

  • мВ означает милливольты или тысячные доли вольта
  • кОм означает килоом, или 1000 Ом
  • мкА означает микроампер или миллионные доли ампера

Имейте в виду, что эти префиксы важны для понимания как читать мультиметр.

Дисплей

Над циферблатом находится цифровой ЖК-дисплей. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Зонды для испытаний

В нижней части мультиметра вы обычно найдете гнезда для тестовых щупов. Ваши испытательные щупы будут использоваться для установления контакта с проводами, клеммами или соединениями.

Имейте в виду, что черный щуп всегда подключается к общему разъему (№ 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

  1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
  2. Второе красное гнездо датчика (выход №2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
  3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Он может быть обозначен как В, Ω или различными символами для диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне.Чтобы понять назначение этих кнопок, лучше обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Выполните следующие действия, чтобы измерить напряжение мультиметром.

  1. Определите, какое напряжение вы измеряете: переменным или постоянным. Если вы измеряете напряжение в доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.
  2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ в виде синусоиды, который является универсальным символом переменного тока. Символ DC — сплошная линия с пунктирной линией под ней.
  3. Подключите черный щуп к разъему COM на мультиметре.
  4. Вставьте красный щуп в гнездо с маркировкой V .
  5. Установите селекторный переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.
  6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.
  7. Включите розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.
  8. Коснитесь черным щупом клеммы на одной стороне компонента, который вы измеряете, а красным щупом — клеммы на другой стороне компонента.

    Пример: проверка розетки с помощью мультиметра: Предположим, розетка закреплена на своем месте и все провода подключены правильно.

    На этой розетке должно быть 3 слота.
    а. Два верхних вертикальных слота предназначены для питания (самый короткий слот) и нейтрального (самый длинный слот).
    г. Круглая щель внизу — это земля.

    Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью V (вольт), а черный провод — к разъему COM (общий).

    Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод — в нейтральный разъем.

    Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

    Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

    Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

    Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте тот же тест, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.

  9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

Примите к сведению эти дополнительные важные меры безопасности перед проверкой напряжения.

  • Убедитесь, что ваши датчики не повреждены и на тестовых проводах нет оголенных точек.
  • Еще раз проверьте, включен ли красный щуп в розетку В на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
  • Всегда начинайте с самого высокого диапазона напряжения на переключателе выбора мультиметра.
  • Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед включением устройства или выключателем.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые необходимо предпринять для измерения тока с помощью мультиметра:

1. Выключите питание цепи, которую вы будете измерять.

2. Установите селектор на A , который является текущим.

3.Подключите черный разъем для щупа к разъему COM на мультиметре.

4. Вставьте красное гнездо датчика в соответствующую розетку, будь то сильноточная (А) или слаботочная (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте приступим к делу. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет находить тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть токоизмерительные клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью токоизмерительных клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серию со схемой измерения тока. Таким образом, проволока, питающая цепь, должна быть разомкнута, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

а) Снимите токоведущий провод со штекера

б) Поместите красный провод от вашего счетчика на отключенный провод

c) Поместите черный провод на клемму штекера там, где до

находился провод под напряжением.

г) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов.

д) Включите питание снова

Теперь ваш счетчик является частью цепи и считает токи по мере их прохождения.

Напоминание: перед тем, как делать это, убедитесь, что ваш глюкометр находится в режиме ампер.

Как измерить ток с помощью клещевого мультиметра

Токоизмерительный мультиметр — это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем — это быстрый способ считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и определяет ток внутри него посредством магнитной индукции, считая силу магнитного поля вокруг проводника.

Для большинства целей лучше всего подойдет накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на циферблате, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания, используя щупы, поскольку они могут обнаруживать гораздо меньшие величины тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Благодаря тому, что провода не обнажаются, мультиметр-клещи делает измерение тока намного безопаснее без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры с зажимами могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только один провод за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы — это единицы измерения сопротивления, мы начинаем с установки шкалы Ом для измерения сопротивления.

Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, и именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при установке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите через эту цепь 100 вольт, вы наверняка что-нибудь повредите.Скорее всего, вы просто перегорите предохранитель.

Но кто хочет заниматься поиском и заменой маленького предохранителя внутри своего счетчика?

Чтобы измерить сопротивление мультиметром, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся к датчикам измерения дальности с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

  1. Выключите питание!
  2. Установите переключатель выбора в положение сопротивления, или Ом (Ом).
  3. Вставьте щупы в соответствующие гнезда.Черный зонд войдет в третий разъем, помеченный «COM». Красный зонд подключается к четвертому разъему.
  4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активируется.
  5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
  6. Прикоснитесь наконечниками щупа к проводам на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут выполняться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
  7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, переведите переключатель выбора в следующий самый высокий диапазон, пока не увидите больше чисел в показании. Это даст вам более точные показания.
  8. После того, как вы записали свои показания, выключите мультиметр, чтобы сберечь батареи.
  9. Наконец, верните переключатель выбора в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на тот случай, если для следующего измерения потребуется больший ток.

Это также отличный способ доказать, что провод имеет непрерывность или целостность между двумя точками.
Если бы вы измерили сопротивление от одного конца провода до другого, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

  • Измеряемый компонент должен быть отключен от цепи или прибора, чтобы случайно не измерить сопротивление другим путем.
  • Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
  • Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
  • Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это потому, что пробники могут немного заряжать конденсатор.
  • Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое значение, либо необоснованно высокое значение сопротивления.
  • Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления. Только убедитесь, что вы не прикасаетесь к металлической части щупов.

Как использовать и считывать показания мультиметра для расчета мощности

Мультиметр напрямую не измеряет мощность или ватт.

Вместо этого, мощность прибора в ваттах можно рассчитать, просто измерив напряжение и ток, а затем умножив их вместе.

Вот 2 простых шага для определения ватт:

  • Внимательно выполните указанные выше действия, чтобы измерить напряжение и ток.
  • Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим — это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Как пользоваться мультиметром (Руководство DIYer’s)

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметры», снизились в цене и размерах, что сделало их незаменимыми для домовладельцев, имеющих базовые знания в области схемотехники. При устранении проблем с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы плохо знакомы с мультиметрами, эти гаджеты поначалу могут показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации вашего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры или вольт-ом-миллиамперметры (ВОМ) существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской. -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной точкой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. . Чтобы избежать перегорания предохранителя, повреждения мультиметра или риска получения травмы, не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

  • Имеющийся заряд аккумулятора
  • Напряжение в розетке или выключателе
  • Повреждение кабелей и шнуров
  • Работоспособность предохранителей, диодов и резисторов
  • Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи.Начните с выбора соответствующего тока на мультиметре и диапазона напряжения, превышающего проверяемый вами ток. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным разъемам: Для проверки напряжения подключите красный провод к порту с надписью «V». Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие стенной розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не прикасайтесь к металлической части щупов во избежание поражения электрическим током.

Фото: fotosearch.com

Проверка сопротивления и целостности

В электронике «сопротивление» — это количество препятствий для электрического тока, и чем меньше, тем лучше или, скорее, полезно для работы вашего устройства. бытовая техника. Имея в руках мультиметр, вы можете проверить сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу купить новую микроволновую печь.

Прежде чем приступить к тестированию, убедитесь, что прибор отключен от сети. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность, или непрерывный поток , электрического пути между двумя точками, подключите красный провод к гнезду «Ω» и поверните шкалу к символу непрерывности. Небольшое значение — или звуковой сигнал — указывает на то, что между двумя точками существует непрерывный путь. Однако отсутствие чтения или звукового сигнала указывает на проблему. Например, если вы только что вставили новую лампу в лампу, но все еще не включается, не включается, запуск этого теста на обоих концах шнура питания может подтвердить, что в вашей тусклой комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, например, замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света. Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть диаграмма, но если нет, вы можете протестировать простую схему, подключив ток от источника питания (обычно черный) к красному щупу мультиметра.Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) на приборе, который вы тестируете. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый). Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра.Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может быть выше 10 ампер.

Управляйте своим мультиметром

IFSEC Global

Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока для использования в будущем. Запись измерений цепи во время ввода в эксплуатацию сигнализации имеет решающее значение, иначе после ложной тревоги или неисправности системы вы не узнаете, изменились ли какие-либо показания.Но как узнать, является ли прибор точным и безопасным в использовании?

Вы всегда должны соблюдать действующие Требования по охране здоровья и безопасности. Перед тем, как погрузить щупы в потенциально опасное напряжение, произведите визуальный (и назальный!) Осмотр измерителя. Я не шучу! Удивительно, сколько мультиметров взрывают случайные перегрузки даже у специалистов. После измерения тока легко забыть подключить измерительные провода к источнику напряжения, поэтому в следующий раз, когда вы подключитесь к тестовой сети, произойдет большой взрыв.Прежде чем пытаться использовать измеритель, обнюхайте входы гнезда на предмет каких-либо ядовитых запахов. Это первый признак потенциальной опасности.
Если все в порядке, включите глюкометр и посмотрите, не мигает ли символ низкого заряда батареи. Невероятно количество мультиметров, возвращаемых для повторной калибровки просто потому, что необходимо заменить батарею. Пока у вас есть задняя часть счетчика, проверьте предохранители. Подходят ли они по размеру и стоимости для защиты ВАС и счетчика, или их обошли обмоткой из проволоки, серебряной фольги, гвоздей или шурупов? Помимо очевидной опасности получить удар электрическим током и взорвать счетчик, неправильные предохранители серьезно ухудшат его точность.Если они неисправны или взорваны, немедленно замените их.
Теперь мы можем выполнить основные функции. Во-первых, внимательно посмотрите на ЖК-дисплей. Сколько цифр там и отсутствуют ли какие-либо сегменты? Большинство портативных мультиметров имеют дисплей на 3,50 разряда. Цифра представляет все числа до нуля включительно, тогда как цифра 0,50 представляет цифру 1. Таким образом, счетчик 3,50 разряда может показывать до 1999 года. Отсутствие сегментов часто вызвано загрязнением или неплотным соединением между контактами печатной платы и ЖК-дисплеем. . Замените глюкометр, если ЖК-дисплей не может быть исправлен.Некоторые мультиметры включают в себя скользящую шкалу «гистограмму», которая перемещается вверх и вниз с цифровым считыванием. Барграф возвращает нас к тем временам, когда все мультиметры были аналоговыми, а стрелка перемещалась по зеркальному дисплею. Преимущество гистограммы в том, что она позволяет увидеть колебания измерения намного быстрее, чем цифровое считывание.
Продолжайте визуально проверять остальную часть глюкометра на предмет безопасности, обращая особое внимание на измерительные провода. Многие мультиметры возвращаются неисправными просто из-за неисправных проводов.Во избежание поражения электрическим током никогда не используйте измеритель с физическими повреждениями или с неисправными измерительными проводами. Убедитесь, что открытые металлические щупы полностью изолированы в пределах 2 мм от наконечника, и всегда имейте при себе запасной набор подходящих измерительных проводов. Теперь, к каким розеткам подключать и какой диапазон использовать для проведения теста? Прежде чем вы сможете использовать свой глюкометр, вам необходимо понять основные функции и проверить его точность. Большинство мультиметров имеют три или четыре входных гнезда; COM (обычно черный) и V Ohm (обычно красный) для измерения вольт и омов (сопротивления).Для измерения постоянного / переменного тока измерительные провода должны быть подключены между COM и мА (для миллиампер) или 20 А (до 20 ампер). Перед подключением измерительных проводов к любой цепи, находящейся под напряжением, измеритель должен быть включен и переключен на правильную функцию и диапазон. Начните с тестирования самих лидов. Переключитесь на символ Ом и подключите измерительные провода между входными гнездами COM и Ohm. Ваш мультиметр «ручной» или «автоматический»? Ручные мультиметры имеют вращающийся переключатель, который позволяет вам выбирать определенный диапазон в пределах функции (например,грамм. 200 Ом, 2 кОм, 20 кОм и т. Д.), В то время как измерители с автоматическим выбором диапазона имеют вращающийся переключатель для выбора функций и кнопку диапазона, которая при нажатии многократно изменяет диапазон (например, переключитесь в положение Ом, а затем нажмите кнопку диапазона несколько раз, чтобы выбрать 200 Ом, 2 кОм, 20 кОм и т. Д.).
Для правильной проверки выводов измерителя необходимо выбрать диапазон сопротивления 200 Ом. В зависимости от типа ЖК-дисплея измеритель должен показывать либо OL, либо мигающую 1 (оба означают предел выключения). Теперь замкните тестовые щупы вместе, чтобы измерить сопротивление проводов.Хороший набор измерительных проводов обычно должен иметь сопротивление около 00,1 Ом (то есть одну десятую от 1 Ом). Пока щупы все еще закорочены, покачивайте проводами, и если сопротивление значительно изменится, они неисправны.
Большинство мультиметров включают в себя «звуковой зуммер», который срабатывает при измерении очень низкого сопротивления (обычно ниже 20 Ом). Это позволяет выполнять звуковые проверки целостности цепи, не глядя на измеритель. Теперь, когда мы знаем, что измерительные провода безопасны в использовании, давайте протестируем дисплей измерителя на всех диапазонах сопротивления.Пока щупы измерительных проводов закорочены, переключитесь на каждый диапазон сопротивления по очереди, десятичная точка должна сместиться в следующее положение: 200 Ом = 00,1, 2 кОм = 0,000, 20 кОм = 0,00, 200 кОм = 00,0, 2 МОм =. 000, 20 МОм = 0.00. (1 кОм = одна тысяча Ом, 1 МОм = один миллион Ом). Прежде чем мы сможем использовать мультиметр для записи показаний сопротивления, нам сначала нужно проверить точность каждого диапазона относительно известного значения сопротивления. Мы можем использовать «включенный» ИК-датчик и резистор 18 кОм. Выберите диапазон сопротивления 200 Ом и подключите щупы измерительных проводов к контактным клеммам сигнализации PIR.Запишите полученное значение сопротивления «нормально замкнутого» и сравните его с сопротивлением, указанным в инструкции PIR (например, 10,0 Ом). Если показание находится в пределах плюс-минус 5%, диапазон сопротивления измерителя является точным. Переключите измеритель на диапазон 2 кОм и запишите полученные показания (например, 0,10 Ом).
Разрешение измерителя изменилось, но показание сопротивления осталось прежним. Проверьте точность оставшихся диапазонов сопротивления с помощью резистора 18 кОм. Диапазон: 20кОм = 18.00, 200 кОм = 18,0, 2 МОм = 0,018 и 20 МОм = 0,01. Чтобы получить различные показания, вы можете использовать более широкий диапазон резисторов или откалибровать мультиметр.
Знаете ли вы, что сопротивление вашего тела меняется, когда вы лжете? Попробуйте это на своих детях дома. Переключите мультиметр на диапазон 20 МОм и заставьте их держать щупы измерительных проводов (по одному в каждой руке) легким нажатием пальца. Задайте вопрос с подвохом, чтобы поймать их и понаблюдать за реакцией счетчика! Если они лгут, показание сопротивления внезапно изменится.Теперь смочите пальцы и сожмите щупы, чтобы изменить сопротивление. Чем меньше сопротивление, тем ниже показание. У всех разный уровень сопротивления тела, но последнее, что вам нужно сделать, это сунуть мокрые пальцы в розетку.
Чтобы понять, как мультиметр измеряет сопротивление, нужно просто объяснить. Измеритель посылает небольшое напряжение и ток (поставляемые батареей внутри измерителя), которые проходят через тестируемую цепь и обратно в измеритель. При коротком замыкании измерительных проводов сопротивление практически отсутствует, поэтому весь ток течет обратно в измеритель, и рассчитанное значение сопротивления равно 0.Когда вы подключаете щупы измерительных проводов к проводящему материалу (например, воде, металлу, кабелю, коже), тип и количество проводящего материала создают сопротивление. Это сопротивление уменьшает ток, возвращаемый в измеритель, и рассчитывается и отображается как измеренное сопротивление. Хороший способ более четко понять сопротивление — взять в качестве примера кабель сигнализации и магнитные контакты. Если замкнуть пару проводов на конце 100-метрового рулона обычного сигнального кабеля и измерить сопротивление петли с помощью мультиметра, вы получите показание примерно 10.0 Ом. Таким образом, вы можете определить, что 10-метровый кабель должен давать показание сопротивления контура 01,0 Ом, которое будет подтверждено вашим измерителем. Сопротивление нового (замкнутого) магнитного контакта 0,1 Ом). Так, если у вас есть, скажем, 50 м кабеля с пятью магнитными контактами, соединенными последовательно, расчетное сопротивление цепи должно быть 05,5 Ом, что снова подтверждается вашим измерителем.
Теперь нам нужно проверить остальные функции мультиметра. Теперь возьмем вольт. Опять же, вы выбираете соответствующий диапазон, поворачивая переключатель в нужное положение или повторно нажимая кнопку диапазона.Большинство мультиметров имеют следующие диапазоны напряжения переменного / постоянного тока: 200 мВ, 2 В, 20 В, 200 В, 750 В, 1000 В. Вы можете проверить базовую точность диапазонов постоянного тока (за исключением диапазона милливольт) с батареей 1,5 В. Перед подключением к любому источнику питания, находящемуся под напряжением, убедитесь, что измерительные провода подключены между COM и V для вольт. Выберите диапазон 2 В постоянного тока и подключите щупы измерительных проводов к клеммам аккумулятора; красный +, черный -. Новая батарея на 1,5 В должна показывать показания немного выше 1,500 В. Затем выберите диапазон 20 В, и показание измерителя должно измениться на 1.50 В. Переключение на диапазон 200 В должно изменить показание на 01,5 В. Наконец, в диапазоне 1000 В оно должно измениться на 001 В. Опять же, это то же чтение, просто изменилось разрешение. С точностью, подтвержденной с точностью до плюс-минус 5%, теперь вы можете с уверенностью использовать измеритель для тестирования и записи всех измерений напряжения постоянного тока на PIR, клавиатуру, LIM и резервную батарею. Диапазоны 20 В, 200 В и 750 В переменного тока можно проверить на точность, аккуратно подключив щупы измерительных проводов «параллельно» к входной сети питания панели управления и выходным источникам питания трансформатора.Убедитесь, что ваш счетчик подходит для подключения к электросети. Если вы не уверены в уровне напряжения, всегда переключайте мультиметр на самый высокий диапазон переменного / постоянного тока, чтобы выполнить начальное испытание. Как только уровень напряжения установлен, вы можете переключать один диапазон вниз, чтобы получить максимальное разрешение. При проверке любого напряжения всегда подключайте черный щуп первым и снимайте его в последнюю очередь.
У измерения сопротивления и напряжения есть одна общая черта! Вы производите измерения, подключая щупы измерительных проводов «параллельно» к тестируемой цепи.Однако есть одно очень важное отличие. Для измерения переменного / постоянного напряжения цепь должна быть подключена к источнику. Для измерения сопротивления цепь необходимо отключить от источника. Как вы теперь знаете, при измерении сопротивления измеритель пропускает через цепь небольшое напряжение и ток, которые возвращаются в измеритель. Если тестируемая цепь подключена к другому источнику напряжения, показание сопротивления, отображаемое на измерителе, будет совершенно бессмысленным. Чтобы сэкономить время при измерении сопротивления, вам нужно отключить от источника только одну ножку цепи.Если вы случайно забыли это сделать, счетчик имеет «встроенную защиту от идиотов». Однако, когда дело доходит до измерения постоянного и переменного тока, вопросы безопасности совсем другие! Большинство людей ненавидят проводить измерения тока, потому что для проверки вам придется подключать мультиметр «последовательно» к цепи; потенциально опасно, если вы не будете осторожны или заранее не проверили текущие диапазоны на мультиметре. Большинство мультиметров имеют следующие диапазоны переменного / постоянного тока: 200 мА, 20 мА, 200 мА, 20 А. (muA = микроампер, mA = миллиампер, A = ампер).1000 мА = 1 мА, 1000 мА = 1 ампер.

Предупреждения об опасности
Для безопасного измерения микроампер или миллиампер измерительные провода должны быть подключены к гнездам измерителя, обозначенным COM и muA или mA. При измерении тока измерительные провода должны быть подключены между гнездами, помеченными как COM и 20A. Перед тем, как пытаться измерить ток, вы должны провести визуальную проверку безопасности, чтобы убедиться, что установлены предохранители правильного типа и номинала для защиты ВАС и счетчика. Во избежание травм или поражения электрическим током никогда не подключайте щупы измерительных проводов параллельно к любому источнику переменного или постоянного тока, когда мультиметр находится в режиме muA, mA или Amps.Чтобы проверить точность диапазонов постоянного тока измерителя, вы можете использовать «включенный» ИК-датчик. Выберите на мультиметре диапазон 20 мА и подключите измерительные провода к гнездам, помеченным как COM и mA. Затем отсоедините провод + DC от положительной клеммы источника питания (это можно сделать либо на источнике питания, либо на ИК-датчике). Подключите щупы измерительных проводов «последовательно» с снятым + проводом и положительной клеммой питания (если отображается отрицательное значение, поменяйте местами измерительные провода). Подождите несколько минут, пока PIR нагреется, затем запишите ток в мА, непрерывно используемый PIR (например,грамм. 15,00 мА).
Проверьте точность диапазона измерителя 20 мА, сравнив отображаемый результат с током, указанным в инструкции PIR. Допустимо отклонение плюс-минус 5%. Затем подтвердите точность диапазона 200 мА (например, 15,0 мА) и, наконец, подключите измерительные провода между гнездами COM и 20 А и переключитесь на диапазон ампер (00,1 мА).
Показания остались прежними, но разрешение изменилось. Чтобы проверить диапазоны переменного тока на измерителе, вы можете использовать выходное напряжение переменного тока трансформатора на панели управления или блоке питания следующим образом: Выберите на мультиметре диапазон 20 А переменного тока и убедитесь, что измерительные провода подключены между COM и 20 А.Отсоедините один (но только один) из проводов выходного напряжения переменного тока от трансформатора к клеммам печатной платы панели управления. Контрольная панель теперь будет работать от резервного аккумулятора. Затем осторожно соедините щупы измерительных проводов «последовательно» с удаленным проводом трансформатора и клеммой печатной платы. Будьте готовы к искре! Отображаемое значение показывает количество переменного тока, используемого системой охранной сигнализации и для зарядки аккумулятора. Количество используемого переменного тока будет варьироваться в зависимости от размера системы охранной сигнализации.

Овладейте своим мультиметром Мультиметр предназначен для проверки электрических цепей и записи измерений сопротивления, напряжения и тока […]

IFSEC Global

IFSEC Global | Новости и ресурсы по безопасности и пожарной безопасности

Сопротивление, целостность цепи и использование мультиметра

Для многих обсуждаемых нами упражнений по поиску и устранению неисправностей вам необходимо знать концепцию сопротивления. Сопротивление, обозначенное символом (Ω) и измеренное в Ом, является мерой того, насколько хорошо ток может проходить по цепи или заданному пути.Цепь без сопротивления (0) будет указывать на полную цепь или цепь без короткого замыкания. Цепь с полным сопротивлением будет указывать на полностью разомкнутую цепь, через которую не может проходить ток.

При устранении неисправностей CB, возможность измерить сопротивление (или его отсутствие) позволяет нам определить, есть ли какие-либо короткие замыкания в нашей проводке, с антенной и с землей. Без понимания и возможности измерить сопротивление цепи будет невозможно устранить многие проблемы CB, которые могут возникнуть.

Для измерения сопротивления вам понадобится мультиметр. Мультиметры используются для измерения ряда электрических компонентов, включая сопротивление, напряжение и силу тока. Мы настоятельно рекомендуем купить базовый мультиметр, если у вас его еще нет, поскольку он очень доступен и неоценим для устранения широкого спектра автомобильных и электрических проблем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
