Как правильно настроить радио на музыкальном центре. Какие функции предлагают современные аудиосистемы. Чем отличается автоматическая и ручная настройка радиостанций. Как сохранить любимые радиостанции в памяти устройства. Какие проблемы могут возникнуть при настройке радио и как их решить.
Особенности современных музыкальных центров
Современные музыкальные центры, которые часто называют аудиосистемами, предлагают пользователям широкий спектр возможностей. Рассмотрим основные функции и преимущества этих устройств:
- Мощный объемный звук
- Стильный дизайн
- Функция караоке
- Клубная LED-подсветка
- Диджейские эффекты
- FM-тюнер для прослушивания радио
Одной из ключевых функций музыкальных центров остается возможность прослушивания радио. Практически все современные модели оснащены FM-тюнером, позволяющим настраивать и сохранять любимые радиостанции.
Подготовка к настройке радио на музыкальном центре
Прежде чем приступить к настройке радио, необходимо выполнить несколько подготовительных шагов:
- Ознакомьтесь с руководством пользователя вашего музыкального центра
- Убедитесь, что устройство подключено к источнику питания
- Проверьте правильность подключения антенны (если она предусмотрена конструкцией)
- Установите минимальный уровень громкости, чтобы избежать неожиданных громких звуков
Выполнение этих простых действий поможет вам избежать возможных проблем и обеспечит комфортную настройку радио.

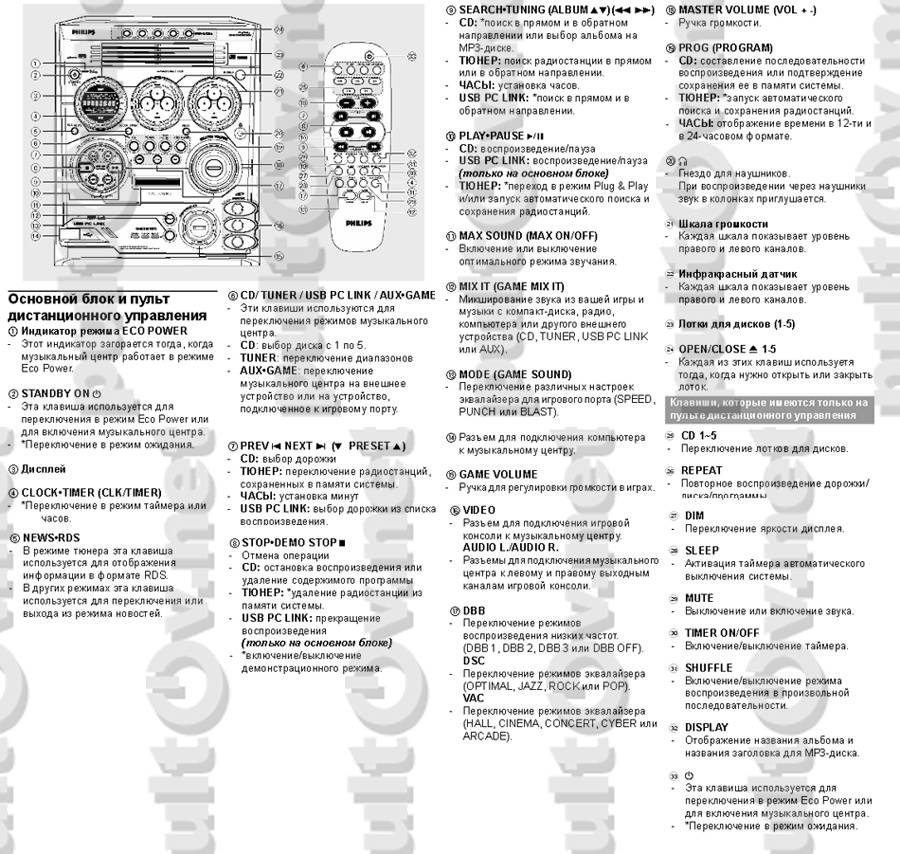

Автоматическая настройка радиостанций
Большинство современных музыкальных центров предлагают функцию автоматической настройки радиостанций. Как работает этот процесс?
- Включите музыкальный центр, нажав кнопку Power
- Найдите и нажмите кнопку Tuner/Band для выбора диапазона (AM или FM)
- Нажмите и удерживайте кнопку автопоиска (обычно обозначается символами << или >>)
- Устройство начнет автоматическое сканирование частот и остановится на первой обнаруженной станции
- Для сохранения найденной станции нажмите кнопку Prog. / Memo
- Повторите процесс для поиска и сохранения других станций
Автоматическая настройка значительно упрощает процесс поиска радиостанций, особенно если вы не знаете точных частот.
Ручная настройка радиостанций
Несмотря на удобство автоматической настройки, иногда возникает необходимость в ручной настройке радиостанций. Когда это может потребоваться?
- При поиске станций со слабым сигналом
- Для точной настройки на определенную частоту
- При наличии помех, мешающих автоматическому поиску
Процесс ручной настройки обычно включает следующие шаги:
- Выберите нужный диапазон (AM или FM)
- Используйте ручку настройки или кнопки для перемещения по частотам
- Медленно поворачивайте ручку или нажимайте кнопки, пока не услышите нужную станцию
- При необходимости, проведите точную подстройку для улучшения качества приема
Ручная настройка требует больше времени и терпения, но позволяет найти даже те станции, которые могут быть пропущены при автоматическом поиске.
Сохранение радиостанций в памяти устройства
Современные музыкальные центры позволяют сохранять найденные радиостанции в памяти устройства. Сколько станций можно сохранить и как это сделать?
- Большинство устройств позволяют сохранить от 20 до 50 станций
- Для сохранения найденной станции нажмите кнопку Prog. / Memo
- Выберите номер, под которым хотите сохранить станцию
- Подтвердите выбор повторным нажатием кнопки Prog. / Memo
Сохранение станций в памяти позволяет быстро переключаться между любимыми радиостанциями без необходимости повторной настройки.
Улучшение качества приема радиосигнала
Иногда при прослушивании радио могут возникать проблемы с качеством сигнала. Как улучшить прием радиостанций?
- Проверьте правильность подключения и ориентации антенны
- Переместите музыкальный центр дальше от источников электромагнитных помех (телевизоров, компьютеров)
- Попробуйте изменить положение самого устройства
- Используйте внешнюю антенну для улучшения приема в сложных условиях
Выполнение этих простых действий может значительно улучшить качество приема радиосигнала и сделать прослушивание более комфортным.
Дополнительные функции радио в музыкальных центрах
Современные музыкальные центры часто предлагают дополнительные функции, связанные с радио. Какие возможности доступны пользователям?
- RDS (Radio Data System) — система, позволяющая передавать дополнительную информацию вместе с радиосигналом
- Автоматическое обновление времени по сигналам RDS
- Отображение названия радиостанции и информации о текущей композиции
- Функция «Radio Text» для получения дополнительной текстовой информации
- Программирование автоматического включения радио в заданное время (функция будильника)
Эти дополнительные функции делают прослушивание радио более информативным и удобным, позволяя получать дополнительную информацию о станциях и транслируемом контенте.
Как использовать функцию RDS?
Для использования функции RDS выполните следующие действия:
- Убедитесь, что ваш музыкальный центр поддерживает функцию RDS
- Настройтесь на радиостанцию, передающую RDS-сигнал
- Нажмите кнопку RDS или Info на вашем устройстве
- Просматривайте доступную информацию, последовательно нажимая кнопку RDS или Info
Помните, что не все радиостанции передают RDS-сигнал, и объем доступной информации может различаться в зависимости от станции и региона.
Устранение проблем при настройке радио
Несмотря на кажущуюся простоту, при настройке радио иногда возникают проблемы. Как их решить?
- Если устройство не находит станции автоматически, попробуйте ручную настройку
- При слабом сигнале проверьте подключение антенны и ее расположение
- Если сохраненные станции не воспроизводятся, попробуйте выполнить сброс настроек устройства
- При наличии шумов и помех отодвиньте музыкальный центр от других электронных устройств
Если проблемы persist после выполнения этих действий, обратитесь к руководству пользователя или в службу поддержки производителя вашего музыкального центра.
Сброс настроек радио
В некоторых случаях может потребоваться сброс настроек радио. Как это сделать?
- Найдите кнопку Reset на вашем музыкальном центре (обычно она утоплена и требует использования тонкого предмета для нажатия)
- Нажмите и удерживайте кнопку Reset в течение нескольких секунд
- Дождитесь перезагрузки устройства
- Заново выполните настройку радиостанций
Помните, что сброс настроек удалит все сохраненные радиостанции и может сбросить другие настройки вашего музыкального центра.
Как включить и настроить радио на музыкальном центре LG — журнал LG MAGAZINE Россия
Музыкальные центры, или как их сегодня чаще называют, музыкальные аудиосистемы, LG обладают внушительным дизайном, мощным объемным звуком и широким набором опций, которые удовлетворят даже самого взыскательного меломана. Среди них функции караоке для тех, кто любит петь дома, клубная или LED-подсветка для любителей вечеринок, диджейские эффекты и многое другое. Также во всех без исключения музыкальных центрах LG предусмотрена возможность прослушивания радио (FM-тюнер).
После первого включения вашего музыкального центра вам необходимо будет настроить радиостанции и внести их в память. В зависимости от модели в память аудиосистем LG можно заносить около 30 радиостанций в диапазонах AM/FM. Это очень удобно, так как не нужно настраивать радио вручную при каждом включении музыкального центра. Как включить FM-тюнер и настроить радио на музыкальном центре, можно прочесть в Руководстве пользователя, который идет в комплекте с вашим музыкальным центром LG.
Настройка радио на музыкальном центре LG: пошаговая инструкция
Перед началом настройки радио убедитесь, что вы снизили громкость вашего музыкального центра LG до минимальных показателей.
- Включите музыкальный центр, нажав кнопку Power. Она располагается на передней панели.
- Найдите кнопку Tuner/Band на музыкальном центре или пульте дистанционного управления. Нажимайте ее последовательно несколько раз, пока на окне дисплея аудиосистемы не появится символ АM или FM.
- После этого зажмите и удерживайте Tuning Down / Up до тех пор, пока не начнет меняться индикатор частоты. После этого отпустите кнопку. Аудиосистема начнет сканирование и остановится автоматически, как только станция будет найдена в эфире.
- После этого нажмите кнопку Prog.
/ Memo на передней панели. На дисплее вы увидите цифру. Под таким номером радиостанция будет внесена в память музыкального центра. - Если вы хотите изменить номер, то нажмите Preset Down / Up на самом музыкальном центре или Preset на пульте дистанционного управления.
- Запрограммируйте желаемую цифру при помощи клавиши Prog. / Memo, находящейся на передней панели вашего музыкального центра LG
- Другие нужные вам радиостанции можно запрограммировать таким же образом: зажмите Tuning Down / Up и держите до изменения индикатора частоты. Аудиосистема найдет следующую станцию, и вам останется лишь внести ее в память музыкального центра кнопкой Prog. / Memo.
/ Memo на передней панели. На дисплее вы увидите цифру. Под таким номером радиостанция будет внесена в память музыкального центра. Важно: Также настроить радио на музыкальном центре LG можно вручную – при помощи ручки Multi Jog Dual Control. Эта функция может пригодиться в случае, если вы хотите настроить радиостанцию со слабым сигналом.
Удаление радиостанций из памяти музыкального центра LG: пошаговая инструкция
Если вы хотите удалить из памяти вашего музыкального центра все радиостанции, вот что вам нужно делать:
- В течение нескольких секунд удерживайте клавишу Prog. / Memo. На экране музыкального центра появится надпись Clear.
- Для подтверждения операции нажмите Clear.
CR-160
%PDF-1.7 % 1 0 obj >/OCGs[11 0 R 366 0 R 720 0 R]>>/Pages 3 0 R/Type/Catalog>> endobj 2 0 obj >stream application/pdf
did:7969DC7CE9B3E311AC86E7042719FF5Euuid:5D20892493BFDB11914A8590D31508C8proof:pdfuuid:3c34ff5a-6f5d-44e3-a425-3991ab32dc90xmp.did:F6B9A0B90384E311BF1BBF27723AB5BDuuid:5D20892493BFDB11914A8590D31508C8proof:pdf
0000000.0000000.0000000.000000
00000090.00000085.0000000.000000
000002
000000100.0000000.0000000.000000
99999665.0000000.000000
0000000.0000000.00000079.998795
000000100.000000100.0000000.000000
0 0.0 595.28 900.993]/Type/Page>>
endobj
14 0 obj
>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 925 0 R/TrimBox[0.0 0.0 595.28 900.993]/Type/Page>>
endobj
924 0 obj
>stream
HW[~_./04@ }a
$T*r3gI`z|TM4eSӧ|~:/=O;[SswnRV檌)_wOb>dYmۄnW&l5;7-vG\ޓػ3۰5}n4ut
kamO]}Обзор радиоприемников Сигнал 228, Сигнал 229, Сигнал 230
РП-228 для тех, кто ценит изюминку в простых вещах.
Это компактный радиоприемник с функцией дискосвета. Посмотрим, как он работает. Включаем радиоприемник в сеть, загорелся индикатор заряда. Чтобы настроить радио, двигаем переключатель в нужный диапазон, например, FM. Радиоприемник работает в трех диапазонах, выбрать нужную волну можно с помощью регулятора. На сегодняшний день практически все мультимедийные устройства имеют USB и micro-SD разъемы. И наши радиоприемники — не исключение. Чтобы начать воспроизведение MP-3 с вашей флешки, вставьте её в USB или micro-SD разъем, передвиньте переключатель в режим MP-3.
Индикатор воспроизведения MP-3 начнет мигать. Переключать воспроизведение записи можно с помощью кнопок на лицевой стороне приемника.
Дополнительные преимущества: функция дискосвет включается с обратной стороны и активирует три светодиодные полоски зеленого, синего, красного цвета. Конечно, дискосвет мы можем использовать только по особым случаям и при повседневном использовании он часто раздражает нас. Большой плюс этого радиоприемника в том, что функцию дискосвета можно отключить. Обратите внимание, что у этого радиоприемника универсально питание: от сети и от аккумуляторной батареи, мощностью 1200 mA/h. Откроем батарейный отсек: здесь 2 слота под аккумуляторную батарею. Но в комплекте с радиоприемником поставляется только одна. Кроме того, РП-228 имеет разъем для подключения к мобильному телефону AUX и разъем DC-5 для подключения дополнительного блока питания.
Согласитесь, качество звука — это важный показатель не только для стереосистем, но и для радиоприемников, ведь мы слушаем их практически каждый день.
Радиоприемник Сигнал РП 229 — новинка, которая появилась у нас в продаже в этом году, оборудована большим динамиком, что делает его звучание объемным, громким и качественным.
Работает РП 229 от сети или от 3 батареек типа R20. Обратите внимание, что батарейки в комплект к радиоприемнику не входят. Чтобы настроить радиоприемник на нужную волну. переместите переключатель в положение ON, настройка нужной радиостанции производится вручную. переключение между диапазонами производится с помощью кнопки на верхней части РП 229. Настройка времени. Удерживая кнопку TIMESET, нажмите кнопку установки часов HOUR, аналогично настройте минуты.
Обратите внимание, что в режиме работы радио время на дисплее не отображается. Для того, чтобы узнать время, необходимо переключить кнопку на боковой стороне в положение OFF. При этом у радиоприемник сигнал также имеет функцию будильника, настроить которую легко и просто. В режиме выключенного радио нажмите и удерживайте кнопку ALARM, на экране отобразится специальный символ. Настройте нужное время с помощью ALARM и MINUTES. После установки нужного времени нажмите кнопку AL.ON На дисплее загорится значок будильника, это значит, что будильник установлен. В назначенное время заиграет радиостанция, которая была установлена до настройки будильника.
РП-230 еще одна новинка радиоприемников линейки сигнал, которая не уступает по качеству даже радиоприемникам линейки БЗРП.
Работает от сети или от 3 батареек R20. Вставьте батарейки в отсек или подключите шнур питания и включите радиоприемник, нажав на кнопку включения питания.
Чтобы выполнить автоматический поиск радиостанций, нажмите кнопки ВВЕРХ, или ВНИЗ. Регулировка громкости находится на правой боковой панели приемника. Когда вы найдете желаемую волну, нажмите кнопку записи радиостанций Память, на дисплее замигает надпись Memory, это означает, что включилась функция сохранения радиостанции в памяти радиоприемника.
Для воспроизведения MP3 вставьте USB или micro-SD в радиоприемник, затем нажмите кнопку переключения режимов Радио/MP-3. С помощью кнопок можно выбрать нужную радиостанцию. Дополнительно в этом радиоприемнике есть функция подсветки в вечернее время. Нажмите любую кнопку и дисплей радиоприемника загорится синим цветом. Дальше мы расскажем, как настроить время, установить будильник и включить спящий режим. Начнем с установки времени.
В выключенном режиме нажмите кнопку SCAN/MEMORY.
- Кнопка ВВЕРХ устанавливает 12-часовой рабочий формат.
- Кнопка ВНИЗ 24-часовой формат времени.
Установите время с помощью кнопок SCAN/MEMORY. Чтобы установить будильник, сначала настройте Вашу любимую радиостанцию на радиоприемнике, затем выключите его.
Нажмите кнопку BAND: в верхнем правом углу загорится значок будильника, значит Вы перешли к его настройке. Установите время будильника с помощью кнопки SCAN/MEMORY и в назначенное время заиграет Ваша любимая радиостанция. Спящий режим. Когда приемник выключен, нажмите и удерживайте кнопку включения/выключения. Через 2 секунды на дисплее загорится индикатор спящего режима и время «90».
Продолжайте нажимать на кнопку включения/выключения, чтобы выбрать необходимое время. Когда установка спящего режима закончится, радио включится на той же волне, что и перед выключением. Радиоприемник автоматически выключится, когда закончится установленное время.
Эти три новинки появились в продаже совсем недавно, но уже завоевали популярность и любовь наших клиентов.
Смотрите обзоры других новинок на нашем канале. Спасибо за внимание!
210
%PDF-1.7 % 1 0 obj >/OCGs[10 0 R]>>/Pages 3 0 R/Type/Catalog>> endobj 2 0 obj >stream application/pdf
did:144836AC29D9E4118A848C518714E54Fuuid:5D20892493BFDB11914A8590D31508C8proof:pdfxmp.iid:134836AC29D9E4118A848C518714E54Fxmp.did:134836AC29D9E4118A848C518714E54Fuuid:5D20892493BFDB11914A8590D31508C8proof:pdf 0000000.0000000.0000000.000000
00000090.00000085.0000000.000000
000002
000000100.0000000.0000000.000000
99999665.0000000.000000
0000000.0000000.00000079.998795
000000100.000000100.0000000.000000
0 0.0 595.28 900.993]/Type/Page>>
endobj
13 0 obj
>/Resources>/Font>/ProcSet[/PDF/Text]/Properties>>>/Thumb 217 0 R/TrimBox[0.0 0.0 595.28 900.993]/Type/Page>>
endobj
216 0 obj
>stream
HWY}_0jb0KjBa0yr*d%$1vKsO:
xzoou?߾>O;[SsיnGoeq2]vwq]OiZݜ1+4- i/x(v{\t+Sگ1V3′;?5ou8~-uIgȿ}w!»k =RztCOc~ozg>w4Инструкция как настроить радио на магнитоле различных производителей. Как настроить радио Настройка радиоприемника с помощью приборов
Долгое время радиоприёмники возглавляли список самых значимых изобретений человечества. Первые такие устройства сейчас реконструированы и изменены под современный лад, однако в схеме их сборки мало что поменялось — та же антенна, то же заземление и колебательный контур для отсеивания ненужного сигнала. Бесспорно, схемы сильно усложнились со времён создателя радио — Попова. Его последователями были разработаны транзисторы и микросхемы для воспроизведения более качественного и энергозатратного сигнала.
Почему лучше начинать с простых схем?
Если вам понятна простая то можете быть уверены, что большая часть пути достижения успеха в сфере сборки и эксплуатации уже осилена. В этой статье мы разберём несколько схем таких приборов, историю их возникновения и основные характеристики: частоту, диапазон и т. д.
Историческая справка
7 мая 1895 года считается днём рождения радиоприёмника. В этот день российский учёный А. С. Попов продемонстрировал свой аппарат на заседании Русского физико-химического общества.
В 1899 году была построена первая линия радиосвязи длиной 45 км между и городом Котка. Во время Первой мировой войны получили распространение приёмник прямого усиления и электронные лампы. Во время военных действий наличие радио оказалось стратегически необходимым.
В 1918 году одновременно во Франции, Германии и США учёными Л. Левви, Л. Шоттки и Э. Армстронгом был разработан метод супергетеродинного приёма, но из-за слабых электронных ламп широкое распространение этот принцип получил только в 1930-х годах.
Транзисторные устройства появились и развивались в 50-х и 60-х годах. Первый широко используемый радиоприёмник на четырёх транзисторах Regency TR-1 был создан немецким физиком Гербертом Матаре при поддержке промышленника Якоба Михаэля. Он поступил в продажу в США в 1954 году. Все старые радиоприёмники работали на транзисторах.
В 70-х начинается изучение и внедрение интегральных микросхем. Сейчас приёмники развиваются с помощью большой интеграции узлов и цифровой обработки сигналов.
Характеристики приборов
Как старые радиоприёмники, так и современные обладают определёнными характеристиками:
- Чувствительность — способность принимать слабые сигналы.
- Динамический диапазон — измеряется в Герцах.
- Помехоустойчивость.
- Селективность (избирательность) — способность подавлять посторонние сигналы.
- Уровень собственных шумов.
- Стабильность.
Эти характеристики не меняются в новых поколениях приёмников и определяют их работоспособность и удобство эксплуатации.
Принцип работы радиоприёмников
В самом общем виде радиоприёмники СССР работали по следующей схеме:
- Из-за колебаний электромагнитного поля в антенне появляется переменный ток.
- Колебания фильтруются (селективность) для отделения информации от помех, т. е. из сигнала выделяется его важная составляющая.
- Полученный сигнал преобразуется в звук (в случае радиоприёмников).
По схожему принципу появляется изображение на телевизоре, передаются цифровые данные, работает радиоуправляемая техника (детские вертолёты, машинки).
Первый приёмник был больше похож на стеклянную трубку с двумя электродами и опилками внутри. Работа осуществлялась по принципу действия зарядов на металлический порошок. Приёмник обладал огромным по современным меркам сопротивлением (до 1000 Ом) из-за того, что опилки плохо контактировали между собой, и часть заряда проскакивала в воздушное пространство, где рассеивалась. Со временем эти опилки были заменены колебательным контуром и транзисторами для сохранения и передачи энергии.
В зависимости от индивидуальной схемы приёмника сигнал в нём может проходить дополнительную фильтрацию по амплитуде и частоте, усиление, оцифровку для дальнейшей программной обработки и т. д. Простая схема радиоприёмника предусматривает единичную обработку сигнала.
Терминология
Колебательным контуром в простейшем виде называются катушка и конденсатор, замкнутые в цепь. С помощью них из всех поступающих сигналов можно выделить нужный за счёт собственной частоты колебаний контура. Радиоприемники СССР, как, впрочем, и современные устройства, основаны на этом сегменте. Как все это функционирует?
Как правило, питание радиоприёмников происходит за счёт батареек, количество которых варьируется от 1 до 9. Для транзисторных аппаратов широко используются батареи 7Д-0.1 и типа «Крона» напряжением до 9 В. Чем больше батареек требует простая схема радиоприёмника, тем дольше он будет работать.
По частоте принимаемых сигналов устройства делятся на следующие типы:
- Длинноволновые (ДВ) — от 150 до 450 кГц (легко рассеиваются в ионосфере). Значение имеют приземлённые волны, интенсивность которых уменьшается с расстоянием.
- Средневолновые (СВ) — от 500 до 1500 кГц (легко рассеиваются в ионосфере днём, но ночью отражаются). В светлое время суток радиус действия определяется приземлёнными волнами, ночью — отражёнными.
- Коротковолновые (КВ) — от 3 до 30 МГц (не приземляются, исключительно отражаются ионосферой, поэтому вокруг приёмника существует зона радиомолчания). При малой мощности передатчика короткие волны могут распространяться на большие расстояния.
- Ультракоротковолновые (УКВ) — от 30 до 300 МГц (имеют высокую приникающую способность, как правило, отражаются ионосферой и легко огибают препятствия).
- — от 300 МГц до 3 ГГц (используются в сотовой связи и Wi-Fi, действуют в пределах видимости, не огибают препятствия и распространяются прямолинейно).
- Крайневысокочастотные (КВЧ) — от 3 до 30 ГГц (используются для спутниковой связи, отражаются от препятствий и действуют в пределах прямой видимости).
- Гипервысокочастотные (ГВЧ) — от 30 ГГц до 300 ГГц (не огибают препятствий и отражаются как свет, используются крайне ограниченно).
При использовании КВ, СВ и ДВ радиовещание можно вести, находясь далеко от станции. УКВ-диапазон принимает сигналы более специфично, но если станция поддерживает только его, то слушать на других частотах не получится. В приёмник можно внедрить плейер для прослушивания музыки, проектор для отображения на удалённые поверхности, часы и будильник. Описание схемы радиоприёмника с подобными дополнениями усложнится.
Внедрение в радиоприёмники микросхемы позволило значительно увеличить радиус приёма и частоту сигналов. Их главное преимущество в сравнительно малом потреблении энергии и маленьком размере, что удобно для переноса. Микросхема содержит все необходимые параметры для понижения дискретизации сигнала и удобства чтения выходных данных. Цифровая обработка сигнала доминирует в современных устройствах. были предназначены только для передачи аудиосигнала, лишь в последние десятилетия устройство приёмников развилось и усложнилось.

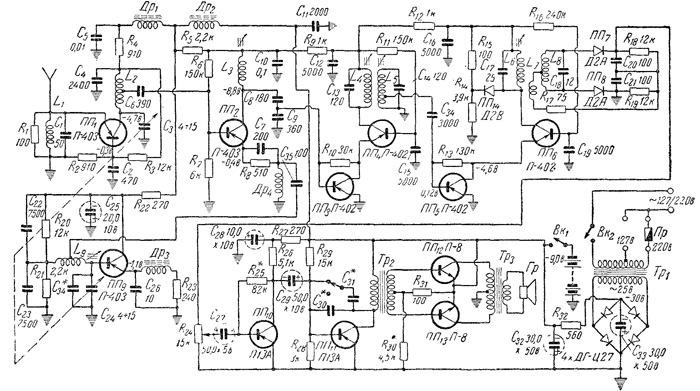

Схемы простейших приёмников
Схема простейшего радиоприёмника для сборки дома была разработана ещё во времена СССР. Тогда, как и сейчас, устройства разделялись на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлексные, регенеративные и сверхрегенеративные. Наиболее простыми в восприятии и сборке считаются детекторные приёмники, с которых, можно считать, началось развитие радио в начале 20-ог века. Наиболее сложными в построении стали устройства на микросхемах и нескольких транзисторах. Однако если вы разберетесь в одной схеме, другие уже не будут представлять проблемы.
Простой детекторный приёмник
Схема простейшего радиоприёмника содержит в себе две детали: германиевый диод (подойдут Д8 и Д9) и главный телефон с высоким сопротивлением (ТОН1 или ТОН2). Так как в цепи не присутствует колебательный контур, ловить сигналы определённой радиостанции, транслирующиеся в данной местности, он не сможет, но со своей основной задачей справиться.
Для работы понадобится хорошая антенна, которую можно закинуть на дерево, и провод заземления. Для верности его достаточно присоединить к массивному металлическому обломку (например, к ведру) и закопать на несколько сантиметров в землю.
Вариант с колебательным контуром
В прошлую схему для внедрения избирательности можно добавить катушку индуктивности и конденсатор, создав колебательный контур. Теперь при желании можно поймать сигнал конкретной радиостанции и даже усилить его.
Ламповый регенеративный коротковолновой приёмник
Ламповые радиоприёмники, схема которых довольно проста, изготавливаются для приёма сигналов любительских станций на небольших расстояниях — на диапазоны от УКВ (ультракоротковолнового) до ДВ (длинноволнового). На этой схеме работают пальчиковые батарейные лампы. Они лучше всего генерируют на УКВ. А сопротивление анодной нагрузки снимает низкая частота. Все детали приведены на схеме, самодельными можно считать только катушки и дроссель. Если вы хотите принимать телевизионный сигналы, то катушка L2 (EBF11) составляется из 7 витков диаметром 15 мм и провода на 1,5 мм. Для подойдет 5 витков.
Радиоприёмник прямого усиления на двух транзисторах
Схема содержит и двухкаскадный усилитель НЧ — это настраиваемый входной колебательный контур радиоприёмника. Первый каскад — детектор ВЧ модулированного сигнала. Катушка индуктивности намотана в 80 витков проводом ПЭВ-0,25 (от шестого витка идёт отвод снизу по схеме) на ферритовом стержне диаметром 10 мм и длиной 40.
Подобная простая схема радиоприёмника рассчитана на распознавание мощных сигналов от недалёких станций.
Сверхгенеративное устройство на FM-диапазоны
FM-приёмник, собранный по модели Е. Солодовникова, несложен в сборке, но обладает высокой чувствительностью (до 1 мкВ). Такие устройства используют для высокочастотных сигналов (более 1МГЦ) с амплитудной модуляцией. Благодаря сильной положительной обратной связи коэффициент возрастает до бесконечности, и схема переходит в режим генерации. По этой причине происходит самовозбуждение. Чтобы его избежать и использовать приёмник как высокочастотный усилитель, установите уровень коэффициента и, когда дойдет до этого значения, резко снизьте до минимума. Для постоянного мониторинга усиления можно использовать генератор пилообразных импульсов, а можно сделать проще.
На практике нередко в качестве генератора выступает сам усилитель. С помощью фильтров (R6C7), выделяющих сигналы низких частот, ограничивается проход ультразвуковых колебаний на вход последующего каскада УНЧ. Для FM-сигналов 100-108 МГц катушка L1 преобразуется в полувиток с сечением 30 мм и линейной частью 20 мм при диаметре провода 1 мм. А катушка L2 содержит 2-3 витка диаметром 15 мм и провод с сечением 0,7 мм внутри полувитка. Возможно усиление приёмника для сигналов от 87,5 МГц.
Устройство на микросхеме
КВ-радиоприёмник, схема которого была разработана в 70-е годы, сейчас считают прототипом Интернета. Коротковолновые сигналы (3-30 МГц) путешествуют на огромные расстояния. Нетрудно настроить приёмник для прослушивания трансляции в другой стране. За это прототип получил название мирового радио.
Простой КВ-приёмник
Более простая схема радиоприёмника лишена микросхемы. Перекрывает диапазон от 4 до 13 МГц по частоте и до 75 метров по длине. Питание — 9 В от батареи «Крона». В качестве антенны может служить монтажный провод. Приёмник работает на наушники от плейера. Высокочастотный трактат построен на транзисторах VT1 и VT2. За счёт конденсатора С3 возникает положительный обратный заряд, регулируемый резистором R5.
Современные радиоприёмники
Современные аппараты очень похожи на радиоприёмники СССР: они используют ту же антенну, на которой возникают слабые электромагнитные колебания. В антенне появляются высокочастотные колебания от разных радиостанций. Они не используются непосредственно для передачи сигнала, но осуществляют работу последующей цепи. Сейчас такой эффект достигается с помощью полупроводниковых приборов.
Широкое развитие приёмники получили в середине 20-го века и с тех пор непрерывно улучшаются, несмотря на замену их мобильными телефонами, планшетами и телевизорами.
Общее устройство радиоприёмников со времён Попова изменилось незначительно. Можно сказать, что схемы сильно усложнились, добавились микросхемы и транзисторы, стало возможным принимать не только аудиосигнал, но и встраивать проектор. Так приёмники эволюционировали в телевизоры. Сейчас при желании в аппарат можно встроить всё, что душе угодно.

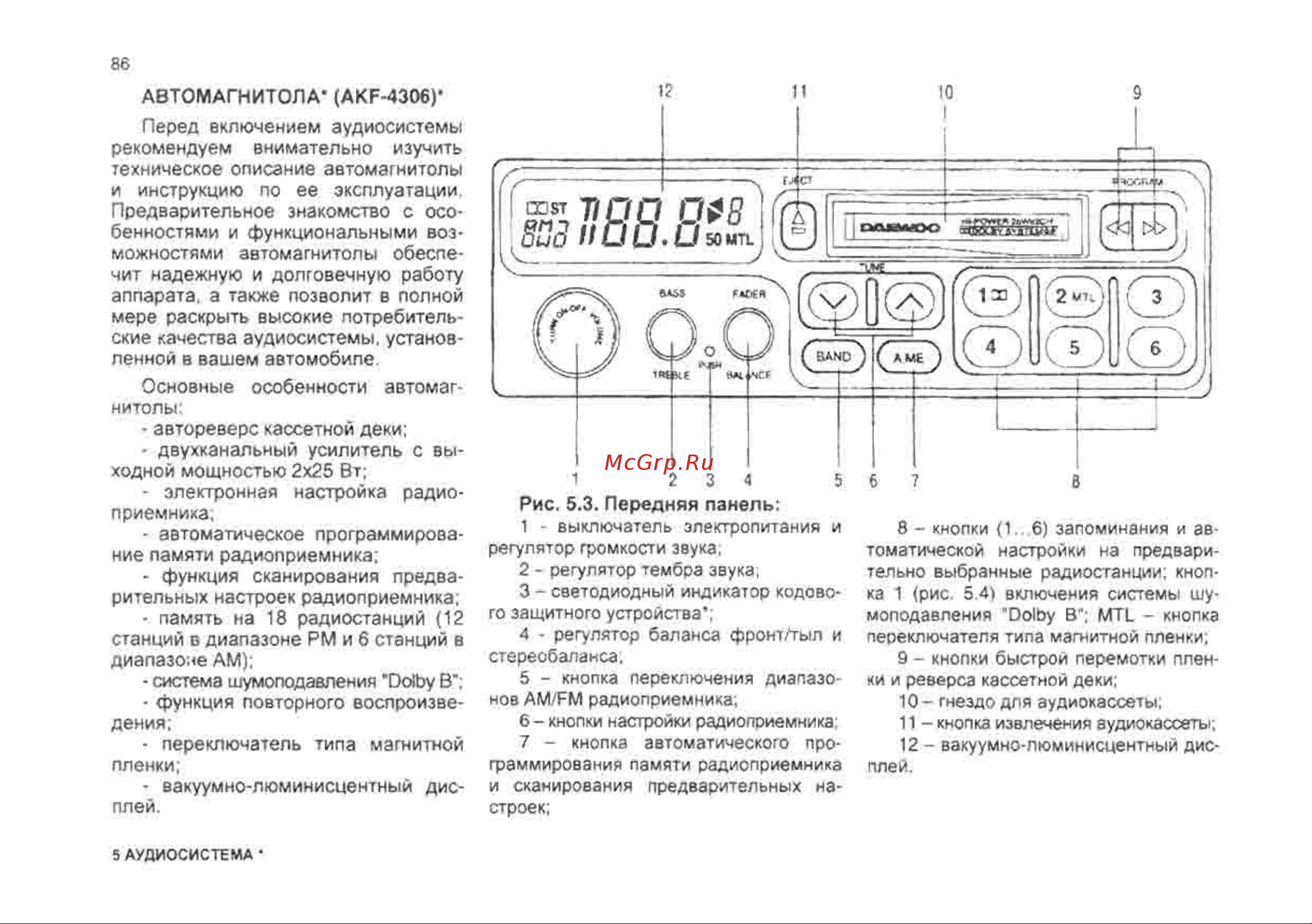

В отличие от устройства со стационарной антенной существуют особенности приема радиосигнала автомобильным радиоприемником, которые определяются близким расположением антенны к земле, постоянным изменением расстояния до передатчика, многократным приемом отраженных сигналов и перекрытием сигналов различных радиостанций. Вследствие этих особенностей могут иметь место помехи и шумы, искажение звука и даже полное прекращения приема радиосигнала.
Кроме того, качество приема радиосигнала зависит от мощности передающей станции и удаления от источника сигнала, от наличия экранирующих строений и сооружений (домов, мостов и т.д.), а так же от влияния условий местности (горы, низменности и т.п.).
Замечание: При использовании сотового телефона в автомобиле или рядом с ним могут возникать помехи при работе радиоприемника.
Активация радиоприемника
При активации информационно-развлекательная система активируется в режиме воспроизведения радиоприемника, если он был установлен перед выключением системы. Для активации радиоприемника из режима воспроизведения CD необходимо нажать кнопку «FM/AM» (7). При последующих нажатиях кнопки частотные диапазоны приемника переключаются в следующем порядке: FM (УКВ)« AM (средние и короткие волны)
При активации радиоприемника или при переключении между частотными диапазонами выбирается частота радиостанции, настроенная при последнем использовании радиоприемника.
Настройка радиоприемника
Настройка радиоприемника может выполняться следующими способами:
Автоматический поиск радиостанций;
Ручной поиск радиостанций;
Поиск радиостанций по типу программ (система радиоданных RDS).
Автоматическая настройка
Автоматическая настройка частоты производится нажатием с небольшой задержкой на 4-позиционный переключатель (14), — при этом активируется автоматический поиск ближайшей частоты с принимаемым сигналом и на дисплее высвечивается надпись «Seek» перед рабочей частотой принимаемой станции. В зависимости от нажатия на правый или левый сектор переключателя поиск производится в сторону возрастания или понижения частот.
Замечание: При автоматическом поиске функции RDS и TP должны быть отключены (см. ниже).
Во время выполнения поиска звук воспроизведения отключается. По окончании автоматической настройки радиоприемник начнет воспроизводить сигнал вновь настроенной радиостанции. Если радиоприемник не найдет ни одной радиостанции, то он автоматически переключается на режим поиска с более высокой чувствительностью. В случае безрезультатного поиска и после этой попытки будет воспроизводиться сигнал радиостанции, выбранной перед началом поиска.
Ручная настройка
При необходимости частота нужной радиостанции может быть настроена вручную.
Внимание: Настройка частоты не должна производиться во время движения автомобиля!
При кратковременном нажатии кнопку 4-позиционного переключателя (14) смена частот будет происходить пошагово при нажатии на правый сектор в сторону увеличения, при нажатии на левый сектор — в сторону уменьшения. Эта функция используется для тонкой настройки частоты. Если Вы знаете частоту требуемой радиостанции, удерживайте соответствующий сектор переключателя (14) нажатым до тех пор, пока не будет достигнута эта частота — на дисплее перед текущей частотой радиостанции появляется надпись «MAN». Во время выполнения поиска звук воспроизведения отключается и активируется вновь при отпускании кнопки.
Система радиоданных RDS (FM)
Система радиоданных (RDS) — это трансляционная служба, которая позволяет станциям FM диапазона передавать дополнительную цифровую информацию вместе с обычным сигналом радиопрограмм. Радиоприемники, оснащенные декодерами систем радиоданных и межсетевого интерфейса (RDS/EON), при настройке на частоты вещания ряда FMрадиостанций способны считывать специальную служебную информацию, что позволяет использовать некоторые дополнительные функции, такие как определение названия радиостанции, автоматический переход на альтернативные частоты вещания выбранной радиостанции, определение и передача сообщений службы дорожной информации, поиск программ заданной тематики и т.п.
Для активации функции RDS необходимо кратковременно нажать кнопку (1) — в поле дисплея должен высветиться соответствующий индикатор. Если настроенная в данный момент радиостанция не поддерживает формат RDS, то радиоприёмник автоматически ищет ближайший сигнал соответствующей радиостанции. В поле дисплея вместо текущей частоты будет высвечиваться название радиостанции, ведущей трансляцию.
Замечание: При включении функции автоматического запоминания радиостанций (см. ниже) функция RDS активируется автоматически.
Для деактивации функции RDS необходимо повторно нажать кнопку (1) должен погаснуть соответствующий индикатор на дисплее, а вместо названия радиостанции высветится текущая частота настройки.
Выбор радиостанций RDS
Информационно-развлекательная система записывает в резервную память все принимаемые радиостанции FM диапазона. Перечень данных радиостанций автоматически инициируется при активации поиска радиостанций TP или функции автоматического запоминания радиостанций (см. ниже). При этом радиостанции RDS сортируются в перечне каналов по названиям радиостанций (например, HR1, HR2 и т.д.).
Данный перечень инициируется вручную при удерживании в нажатом положении до звукового сигнала кнопки «RDS» (1) — на дисплее появится надпись «Memory FM», затем «МЕМ» и рабочая частота принимаемой радиостанции. Для выбора радиостанций RDS из перечня необходимо кратковременно нажать на левый/правый сектор 4-позиционного переключателя (14) — радиоприемник настроится на следующую записанную в перечне радиостанцию RDS.
Для поиска радиостанций RDS без использования перечня необходимо при активированной функции RDS (на дисплее высвечивается соответствующий индикатор) удерживать левый/правый сектор 4-позиционного переключателя в нажатом положении до появления на дисплее надписи «Seek» — выполняется поиск ближайшей радиостанции, передающей сигналы RDS, во время поиска звук воспроизведения отключается.
Замечание: Если предварительно была активирована функция приема дорожных сообщений (TP) (см. ниже), радиоприемник будет искать только те радиостанции, которые поддерживают данный формат.
Выбор программ по типу передаваемых сообщений (PTY)
Многие радиостанции RDS передают код PTY указывающий тип передаваемой программы (например, NEWS — новости). При помощи кода РТУ можно искать радиостанции по типу передаваемых программ.
Активация данной функции производится при выборе в меню настроек соответствующего параметра (PTY) (см. выше).
После каждого нажатия на верхний/ нижний сектор 4-позиционного переключателя (14) в поле дисплея высветится очередное/предыдущее название типа программы (см. пояснительную таблицу). После выбора нужного типа программ необходимо нажать на правый сектор 4-позиционного переключателя и удерживать его в нажатом положении до появления на дисплее надписи «РТУ» — звук воспроизведения отключается и активируется поиск радиостанции, передающей программу заданного типа. Если радиоприёмник не найдёт соответствующей радиостанции, вы услышите последнюю настроенную радиостанцию. Классификация типов программ PTY
| Типы программ | Сообщение |
| дисплея | |
| Новости | NEWS |
| Деловые новости | AFFAIRS |
| Информация | INFO |
| Спорт | SPORT |
| Образование | EDUCATE |
| Радиоспектакли | DRAMA |
| Культура | CULTURE |
| Наука | SCIENCE |
| Разное | VARIED |
| Поп-музыка | POP M |
| Рок-музыка | ROCK M |
| Дорожная музыка | M. О. R. М. |
| Легкая классическая музыка | LIGHT М |
| Классическая музыка | CLASSICS |
| Другая музыка | OTHER |
| Погода | WEATHER |
| Финансы | FINANCE |
| Программы для детей | CHILDREN |
| Социальные события | SOCIAL A |
| Религия | RELIGION |
| Прямой эфир | PHONE IN |
| Путешествия | TRAVEL |
| Досуг | HOBBIES |
| Джазовая музыка | JAZZ |
| Кантри | COUNTRY |
| Национальная музыка | NATION M |
| Старые шлягеры | OLDER |
| Народная музыка | FOLK M |
| Документальные программы | DOCUMENT |
Функция поиска региональных программ (REG)
Акгивация/деактивация функции REG производится нажатием на кнопку (5) на панели управления информационно-развлекательной системы. При активации данной функции в поле дисплее высвечивается соответствующий индикатор, — при поиске и выборе радиостанций RDS дополнительно будет проверяться код регионального вещания.
Дорожные сообщения (TP)
Прием дорожных сообщений возможен в FM диапазоне, а так же при воспроизведении кассет или компакт-дисков, независимо от активации функции PDS.
Настройка уровня громкости звука для трансляции дорожных сообщений может быть произведена заранее при выборе через меню настройки (см. выше) параметра ТА VOLUME. Функция дорожных сообщений активируется нажатием на кнопку «ТР» (4), если настроенная в данный момент радиостанция не передает дорожные сообщения, автоматически включается поиск радиостанции с наиболее сильным сигналом, передающей дорожные сообщения. При активации функции в поле дисплея появляется индикатор TP — если ведется трансляция сообщений, или «» — если в данный момент ни одна из принимаемых радиостанций не передает информацию службы дорожных сообщений. При приеме информационного сообщения, аудиосистема автоматически прекратит воспроизведение текущего режима и переключится на частоту канала службы дорожных сообщений на дисплее появится соответствующая индикация. Передаваемая информация транслируется на уровне громкости, предварительно настроенном для дорожных сообщений. По окончании трансляции аудиосистема вернется к ранее установленным настройкам. Воспроизведение информационного сообщения может быть прервано до окончания его трансляции нажатием кнопки «ТР», — аудиосистема вернется к ранее установленным настройкам, а функция TP перейдет в режим ожидания следующего сообщения. Деактивация функции производится повторным нажатием кнопки (4). Поиск радиостанций, передающих дорожные сообщения, может быть выполнен нажатием на правый/левый сектор 4-позиционного переключателя также как при выборе радиостанций RDS (см. выше), но при активированной функции ТР.
Для данной аудиосистемы предусмотрена возможность прослушивания дорожных сообщений без воспроизведения других источников трансляции или CD записей. Для этого необходимо отключить звук путем блокировки (см. выше) — на дисплее появится надпись «Mute», или поворачиванием рукоятки регулятора громкости (8) в крайнее левое положение. В этом случае аудиосистема будет воспроизводить только получаемые сигналы службы дорожных сообщений на уровне громкости, предварительно настроенном для данной функции (см. выше). Если к аудиосистеме подключен источник внешнего аудиосигнала (например, мобильной телефон), то при функционировании этого устройства воспроизведение других источников аудиосигнала (в т.ч. и трансляция дорожных сообщений) не доступно — на экране дисплея высветится надпись «Extern In». Однако при необходимости можно прервать воспроизведение звука от внешнего источник и переключиться на прием дорожного сообщения. При активированной функции TP при приеме сообщения на экране вместо надписи «Extern In.» появится название радиостанции, передающей дорожное сообщение. Для переключения в режим воспроизведения сообщения и обратно необходимо нажать кнопку «ТР» (4).
Ввод в память предварительных настроек
В память радиоприемника может быть занесено до 12 настроек радиостанций FM диапазона (по 6 в FM и в FMAS уровень) и до 12 настроек радиостанций AM диапазона (по 6 в AM и в AM-AS уровень).
Для активации уровня FM-AS или AMAS необходимо нажать кнопку «AS» (2) на панели управления системы после предварительного выбора FM или AM диапазона — на дисплее должен загореться соответствующий индикатор. Для перехода на первый уровень соответствующего диапазона необходимо повторно нажать ту же кнопку — индикатор в поле дисплея должен погаснуть.
Занесение частот в память системы выполняется в следующей последовательности:
a) Выполните ручную настройку нужной радиостанции (см. выше).
b) Нажмите на одну из 6 кнопок выбора запрограммированных радиостанций (12) и удерживайте ее примерно 3 секунды до срабатывания звукового сигнала — в течение этого времени на экране дисплея высвечивается частота, ранее занесенная в данную ячейку памяти. После подтверждающего сигнала, радиоприемник начинает трансляцию вновь настроенной радиостанции, и на дисплее появляется название или рабочая частота этой радиостанции — настройка внесена в память.
Замечание: В момент нажатия кнопки воспроизведение звука будет временно прекращено и возобновится после отпускания кнопки.
c) Повторите приведенные выше операции с другими кнопками для настройки наиболее часто прослушиваемых радиостанций.
Замечание: Частота заносится в память одновременно с настройками RDS, которые были активированы в момент записи.
Настройка и запись частот в ручную может быть выполнена также при активации уровня AS. Занесенные в ячейки памяти настройки активируются кратковременным нажатием номерных кнопок 1-6 (12) после предварительного выбора нужного уровня при помощи кнопки «AS» (2). Кроме того, если удерживать кнопку «AS» (2) в нажатом положении до звукового сигнала, радиоприемник переключится на уровень AS, и будет произведен автоматический поиск станций, причем настройки 6 из них (с наиболее сильным сигналом) сохраняются в ячейках памяти приемника (номерные кнопки (12)).
Замечание: Входе выполнении данной операции звук воспроизведения отключается. Запись производится только для AS уровня.
При включении автоматической записи радиостанций в память, автоматически активируется функция RDS — сначала запоминаются все радиостанции, поддерживающие формат RDS. Если перед активацией функции автоматического запоминания радиостанций или во время запоминания активировать функцию приема дорожных сообщений ТР (см. выше), то радиоприемник после окончания автоматического поиска вызывает радиостанцию, передающую дорожные сообщения.
Замечание: Если во время автоматической записи будет включена функция TP, операция автоматического поиска каналов остается активированной до тех пор, пока не будет найдена хотя бы 1 радиостанция, транслирующая информацию службы дорожных сообщений.
Если в ходе поездки автомобиль покидает зону действия предающих радиостанций, частоты которых занесены в память системы, необходимо перенастроить ячейки памяти на новые радиостанции.
Уважаемые посетители!!!
Если сравнивать устаревшие и современные модели радиоприемников, они конечно же имеют свое различие как в конструкции так и в электрических схемах. Но основной принцип приема сигнала радиоприемником — не изменчив. Для современных моделей радиоприемников, изменяется лишь сама конструкция и вносятся незначительные изменения в электрических схемах.
Что касается настройки радиоприемника на волну, то прием передач в диапазонах для:
- длинных волн \ДВ\;
- средних волн \СВ\,
— обычно осуществляется на магнитную антенну. В диапазонах:
— прием звука радиоприемника принимается на телескопическую \наружную\ антенну.
На рисунке №1 показан внешний вид и графическое обозначение приемных антенн:
телескопической;
магнитной \антенны ДВ и СВ\.
Прием-на магнитную антенну
На рисунке №2 дано наглядное изображение огибания радиоволнами препятствий \для гористой местности\. Область радиотени представляется как зона недосягаемости радиоволн приемником.
Что из себя представляет магнитная антенна? — Магнитная антенна состоит из ферритового стержня, а катушки магнитной антенны намотаны на отдельных \изолированных\ каркасах. Ферритовый стержень магнитной антенны для разных радиоприемников — имеет свой диаметр и длину. Намоточные данные катушек, соответственно, имеют также свое определенное количество витков и свою индуктивность — для каждой из таких контуров магнитной антенны.
Как Вы поняли, такие понятия в радиотехнике, как каждый отдельный контур магнитной антенны и катушка магнитной антенны , — имеют одинаковые значения, то-есть, можно сформулировать свое предложение тем или иным способом.

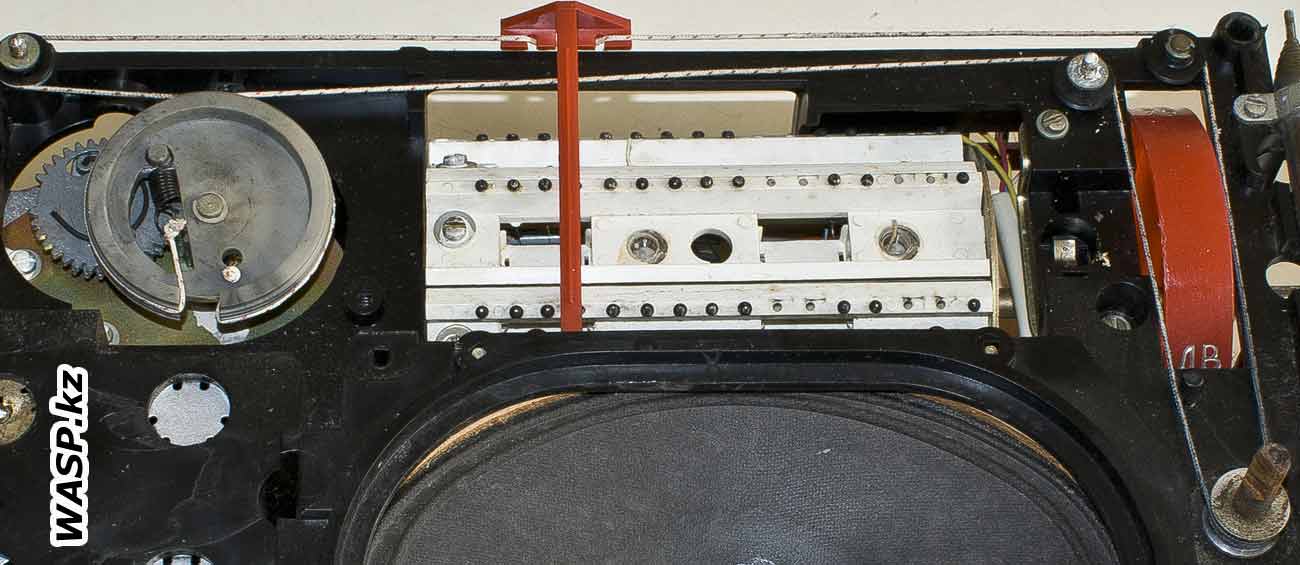

В радиоприемниках, в верхней его части монтируется магнитная антенна ДВ и СВ. На фотоснимке, магнитная антенна выглядит в виде продолговатого, цилиндрического стержня \выполненного из феррита\.
Если каждая катушка \контур\ магнитной антенны обладает своей индуктивностью, соответственно, она рассчитана на прием отдельных диапазонов радиоволн. К примеру, по электрической схеме радиоприемника Вы наблюдаете, что магнитная антенна состоит из пяти отдельных контуров \L1, L2, L3, L4, L5\, два из которых, необходимы для принимаемого диапазона:
Другие контуры L1 L3 L5, — представляют из себя катушки связи, одна из которых, допустим L5 соединяется с внешней антенной. Это пояснение дается не конкретно для каждых схем, потому что значения обозначений в схемах могут поменяться, а дается общее понятие о магнитной антенне.
Прием-на телескопическую антенну
телескопическая антенна радиоприемника
В зависимости от схемы радиоприемника, телескопическая \штыревая антенна\ может быть подключена как к входным контурам диапазонов длинных и средних волн через резистор и катушку связи, либо к входным контурам диапазона коротких волн — через разделительный конденсатор. С отводов катушек контуров ДВ, СВ или КВ — напряжение сигнала подается на вход усилителя ВЧ.
Намоточные данные-антенны
Обмотка на контурах выполняется одинарным либо двойным проводом. Каждый контур обладает своей индуктивностью. Величина индуктивности контура измеряется в генри . Чтобы самостоятельно выполнить перемотку контура, неоходимо знать намоточные данные этого контура. То-есть, нужно знать:
- количество витков провода;
- сечение провода.
Все необходимые технические данные на устаревшие модели радиоприемников найти можно было в справочниках. На данное время, подобной литературы для современных моделей радиоприемников — не встречается.
К примеру, для приемников:
- Альпинист-405;
- Гиала-404,
— намоточные данные катушек между собой совпадали. То-есть, допустим катушку связи \а их несколько — в схеме\ с ее обозначением, можно было заменить с одной схемы приемника на другую схему.
Неисправность контура, чаще бывает связана с механическими повреждениями провода \нечаянно задет провод отверткой и далее\. При ремонте контура \его перемотке\, обычно учитывается, берется во внимание количество витков старого провода и затем, такое же количество витков выполняется новым проводом, где также учитывается его сечение.
В этой статье, мы частично получили представление о приеме звука радиоприемником. Следите за рубрикой, дальше будет еще интересней.
Лет десять…двенадцать назад в радиолюбительских журналах часто публиковались статьи по перестройке импортных приемников с FM-диапазоном (88…108 МГц) на диапазон УКВ-1 (65,8…75,0 МГц). В то время вещание велось исключительно в диапазоне УКВ-1.
Сейчас ситуация изменилась кардинальным образом. Эфир в диапазоне 100…108 МГц практически повсеместно заполнен. В продаже имеется много импортных и отечественных радиоприемных устройств с диапазоном УКВ-2 или с общими (УКВ-1 и УКВ-2).
Так как диапазон УКВ-1 фактически «осиротел», гигантский парк старых радиоприемников и магнитол остался «не у дел». Дать им вторую жизнь можно путем сравнительно несложной доработки блоков УКВ этих приемников. При этом следует отметить следующие моменты. Переделка недорогих переносных приемников («ВЭФ», «Спорт», «Сокол», «Океан» и т.п.) должна быть минимальной и обеспечивать прием 3…7 радиовещательных станций УКВ-2 диапазона в данном регионе. Для стационарных аппаратов более высокого класса с наружной УКВ-антенной желательно сохранить все его технические параметры (чувствительность, стабильность гетеродина, широкую шкалу и т.д.).
Обычно блок УКВ радиоприемника содержит входную цепь, 1-2 каскада УВЧ, гетеродин, смеситель, каскады УПЧ. Как правило, это 4 (реже встречается 5) LC-контуров. Имея принципиальную (еще лучше и монтажную) схему радиоприемника, несложно определить все необходимые узлы (катушки индуктивности, емкости и т.п.). Первый контур УПЧ и все последующие каскады в переделке не нуждаются.
Понятно, что для диапазона 100…108 МГц емкости и индуктивности всех LC-контуров блока УКВ-1 должны быть уменьшены. Теория и практика утверждают, что емкость контура изменяется пропорционально длине волны, а число витков катушки индуктивности — корню квадратному из этой величины.
При переходе от диапазона УКВ-1 к диапазону УКВ-2 и при неизменных индуктивностях (число витков катушек индуктивности не изменяется)-это вариант для переносных приемников для средних частот диапазонов (69,0 МГц и 104,0 МГц) — получаем следующее соотношение для емкостей:
С УKB-2 = 0,44*С УКВ-1 .
С учетом этого, на практике больше подходит следующее соотношение емкостей:
С УKB-2 = (0,3…0,35)*С УКВ-1 .
Кроме того, в блоках УКВ можно в некоторых пределах менять индуктивность контурных катушек, вращая подстроечные сердечники. Обычно гетеродин блока УКВ-2 для диапазона 100… 108 МГц должен перестраиваться в пределах 110…119 МГц (с запасом) при ПЧ = 10,7 МГц, и в пределах 106…115 МГц при ПЧ = 6,5 МГц, т.е. выше частоты сигнала. На принципиальной схеме блока УКВ-1 отмечаем те емкости, которые будут выпаяны из схемы полностью, а также те емкости, которые будут заменены на другие, с меньшим номиналом. Обычно это миниатюрные дисковые керамические конденсаторы.
Конденсаторы необходимо подобрать заранее, зачистить и залудить выводы, укоротив их до минимума. Если нет прибора для точного измерения емкости, частично поможет решить проблему приводимая ниже табл.1, где размер и цвет конденсатора подскажут пределы номинальной емкости.
Таблица 1
Для наглядности можно сравнить номиналы емкостей в радиоприемниках «VEF-221» и «VEF-222», которые построены по одинаковым схемам с одними и теми же катушками индуктивности («VEF-221» имеет диапазон 87,5…108 МГц, «VEF-222» — 65,8…74,0 МГц). Эти данные взяты из заводского руководства по эксплуатации (табл.2) Номиналы емкости даны в ней в пикофарадах.
Таблица 2
Похожие схемы УКВ-блоков — у радиоприемника «ВЭФ-215» и магнитолы «ВЭФ РМД-287С», так что данные табл.2 и здесь подойдут для переделки УКВ-блоков этих устройств.
Другой пример — съемный автоприемник типа «Урал-авто-2» (входная цепь, два каскада УВЧ на транзисторах ГТ322А, гетеродин на микросхеме 224-й серии с индексом ЖА1 или ХА1). Во входной цепи в емкостном делителе С1-С2 меняем С1=22 пФ на 5,1…6,8 пФ, С2=33 пФ — на 10…12пФ. Конденсаторы С5, С7 и С14 по 33 пФ (последовательные емкости с КПЕ 1-го, 2-го каскадов УВЧ и гетеродина) меняем на 12… 13 пФ. В контуре гетеродина подстроечный сердечник из феррита (0 2,88 мм) меняем на латунный с резьбой (диаметр 3 мм). Еще пример-тюнер «Radiotechnika Т-101-стерео» (УКВ-блок на транзисторах КТ368А и КТ339А, перестройка — варикапы КВС111А). Параллельные емкости СЗ = 15 пФ (входной контур), С14 = 15 пФ (УВЧ), С18 = 9,1 пФ (гетеродин) демонтируем. Последовательные емкости С4 = 130 пФ, С13 = 130 пФ (входная цепь и УВЧ) меняем на 43…47 пФ, а С15 = 82 пФ (гетеродин) — на 27…33 пФ. Для растяжки шкалы контурную катушку гетеродина осторожно выпаиваем и сверху катушки отматываем 1,5 витка, снизу — 1 виток (отвод от 0,9…1,2 витка как и было). Затем катушку осторожно впаиваем на место.
Сам процесс переделки блоков УКВ-приемников удобно разделить на несколько этапов.
- Обеспечиваем доступ к блоку УКВ как со стороны деталей, так и со стороны печатных проводников, сняв крышки приемника и блока УКВ.
- Определяем LC-контуры входной цепи, УВЧ, гетеродина, смесителя, и первый контур УПЧ (последнего переделка не касается).
- Осторожно выпаиваем емкости, подлежащие замене и демонтажу.
- Впаиваем новые емкости, заранее подготовленные (с обрезанными и залуженными выводами) для каждой отдельной цепи блока УКВ.
- Убедившись, что ошибок нет, и схема не нарушена (отсутствуют плохие пайки, замыкания печатных дорожек и т.д.), включаем питание приемника и пытаемся услышать хотя бы одну мощную (в данном месте) УКВ-станцию. При этом вращаем ручку настройки приемника и сердечник гетеродина. Очень полезно иметь рядом промышленный приемник с диапазоном УКВ-2. Это поможет сразу идентифицировать нужную станцию в настраиваемом приемнике. Услышав хотя бы еле-еле станцию, подстроечными сердечниками катушек и подстроечными конденсаторами входной цепи, УВЧ и смесителя добиваемся громкого приема этой станции. На этом этапе можно определить, нужно ли менять сердечники из феррита на латунные и наоборот.
- Вращая сердечник катушки гетеродина, устанавливаем необходимое место этой станции на шкале приемника (ориентируясь на промышленный приемник с диапазоном УКВ-2). Обычно участок шкалы настраиваемою приемника, где располагаются станции диапазона 100…108 МГц, занимает весьма незначительную часть конструктивной шкалы приемника (примерно одну треть).
- Осуществляем сопряжение контуров входной цепи, УВЧ и гетеродина настраиваемого блока УКВ. На участке возле 100 МГц добиваемся наибольшей громкости станций, вращая подстроечные сердечники входной цепи, УВЧ и смесителя, а на участке возле 108 МГц — вращая роторы подстроеч-ных конденсаторов этих же каскадов (при этом нужно следить за положением ручек настройки приемника — максимальная емкость КПЕ или варикапов в начале диапазона и минимальная их емкость в конце). Повторяем эту операцию 2-3 раза. В заключение необходимо уменьшить в 2…2,2 раза емкость в цепи АПЧ (если ее номинал превышает 5…6 пФ). Последний этап нужно проводить в собранном блоке УКВ через отверстия в крышках для подстройки емкостей и индуктивностей диэлектрической отверткой.
Этих общих правил переделки блоков УКВ следует придерживаться при различных схемах и конструкциях блоков. Коротко о приемных антеннах. Очевидно, что направленные антенны обеспечивают отменное качество приема, но их нужно вращать. Автор для перестроенного тюнера «Т-101 -стерео» применяет одиночный квадрат (в параллель два медных провода диаметром 1,8 мм с расстоянием между ними =15 мм и с периметром чуть менее 3 м). Волновое сопротивление квадрата составляет около 110 Ом, поэтому он запитан кабелем ПРППМ — 2 х 1,2 (волновое сопротивление -около 135 Ом). Высота мачты на пятиэтажке — примерно 9 м. Плоскость квадрата перпендикулярна линии Кишинев — Бендеры — Тирасполь — Одесса. В результате слышны более 10 станций Кишинева и 3-4 мощные станции Одессы.
Источники
- Краткий справочник конструктора РЭА (под редакцией Р.Г Варламова). -М.: Сов. Радио, 1972, С.275,286.
- В.Т. Поляков «Трансиверы прямого преобразования». — М.: 1984, С.99.
- P.M. Терещук и др. Справочник радиолюбителя, часть 1. Киев: Техника, 1971, С.З0.
- «VEF-221», «VEF-222». Руководство по эксплуатации.
- Radiotechnika (тюнер Т-101-стерео). Руководство по эксплуатации.
- А.Н. Мальтийский, А.Г Подольский. Радиовещательный прием в автомобиле.- М.: Радио и связь, 1982, С.72.
- В. Колесников «Антенна для FM-приема». — Радиомир, 2001, N11, С.9.
С помощью магнитолы можно скоротать время в пути. Обычно водители предпочитают слушать музыку ненавязчивую, чтобы играла фоном и не мешала рулить. Для этого больше всего подходит авторадио, которое сперва нужно настроить. Но многие не знают, как правильно настроить радио на магнитоле в машине.
В основном настройка радио заключается в нескольких несложных этапах. Выбирается диапазон вещания и проводится поиск радиоканалов, которые сохраняются в памяти тюнера. Поиск радиостанций происходит либо в автоматическом, либо в ручном режиме. В первом случае радиоканалы сохраняются в порядке убывания качества вещания.
Рассмотрим более подробно, как провести настройку радио на распространенных автомагнитолах.
Пионер

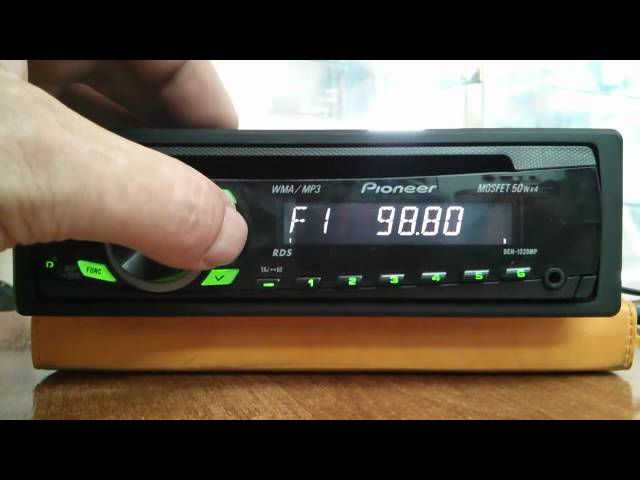

Если вы задались вопросом, как настроить радио на магнитоле Pioneer, не переживайте, настройка происходит очень легко. При автоматической настройке Пионера нажимается FUNC, следом BSM. Для старта поиска радиоканалов нажимается кнопка вправо или вверх, после окончания включится музыка первой найденной радиостанции.
Для ручной установки в режиме BAND продолжительно нажимается >>|. Будет запущен поиск любой первой станции в этом радиусе. После чего аппарат перестанет сканировать и включит воспроизведение найденной станции. Затем нужно будет её сохранить, для этого долго держите клавишу с нужным номером. Если вам не нужна найденная станция, нужно нажать клавишу вправо и удерживать её. Сканирование продолжится до момента нахождения новой станции.
С помощью данной функции можно сохранить в памяти до 6 станций в первом банке. После данной манипуляции нажимаем на кнопку BAND и попадаем во второй банк, он на дисплее показывается надписью F2. Во втором банке можно аналогично записать в память до 6 станций, а также существует и третий банк. Чаще всего банков три, но их бывает и больше. В итоге при наличии трёх банков у вас будут активны и сохранены 18 станций. Теперь вы знаете, как настроить радио на магнитоле Пионер.
Сони
Настроить радио в магнитоле Sony также не составит проблем. Поиск станций осуществляется обычно двумя распространенными способами: вручную или автоматически. Автоматическое запоминание радиостанций:
- Включить магнитолу. Длительно нажав кнопку Source, дождаться появления на табло надписи ТЮНЕР.
- Смена диапазона происходит при нажатии кнопки Mode. В случае нажатия на регулятор-джойстик высветится меню опций.
- Крутить джойстик до появления надписи опции ВТМ. Радиоканалы стандартно закрепляются за клавишами с номером.
Для ручного сканирования и сохранения необходимо:
- Включить радио и начать поиск станций.
- После того как будет найдена нужная радиостанция, требуется нажать номерную клавишу от 1 до 6, после чего появится название «Mem». Примечание: при сохранении радиостанции на цифре, у которой уже есть радиостанция, предыдущая автоматически стирается.
Таким образом, настроить радио в магнитоле Сони можно за 5-10 минут.
Супра
После нажатия кнопки MODE выбираем функцию Радио, затем на экране высветится RADIO и сохранённый диапазон с частотой вещания. При нажатии BND выбирается нужный диапазон радиовещания.
Нажать и удержать кнопку >>||.
Потом нажмите кнопку >>|| для выбора нужной станции. Если эти клавиши не нажимать до десяти секунд, все вернётся в исходный режим работы.
Настройка в автоматическом режиме и осуществление сканирования выбранных радиостанций
Поиск существующих в памяти радиостанций:
Кратковременно нажав клавишу AS/PS, запустите поиск сохранённых радиоканалов. Любая станция может прослушиваться примерно пару секунд. Для автоматического сохранения радиоканалов удерживайте клавишу AS/PS. Приемник настроит шесть оптимальных станций, которые являются наиболее мощными в этом диапазоне вещания. Данная опция может быть применена в любом волновом диапазоне. После завершения автоматического сохранения станций приёмник прекратит их сканирование.
Для настройки определённой радиостанции нажмите кнопку >>||, так осуществится сканирование и выбор радиоканалов с лучшим сигналом приёма. Нажав кнопку >>||, можно вручную выбрать нужную вам станцию. Удержите клавишу с номерами от 1 до 6 примерно пару секунд для запоминания канала под нужной клавишей.
JVS
При настройке станций есть возможность оставить в тюнере 30 радиоканалов FM и 15 каналов АМ.
Установка станций вручную:
- Выбираем полосу вещания, нажимая клавишу TUNER BAND.
- Кликните на кнопку 4 для осуществления установки станции.
- Удержите клавишу с любым выбранным номером на панели для запоминания станции в памяти магнитолы. Избранный номер начнёт моргать, после чего вы увидите станцию, сохранённую под выбранным номером. Например: Для настройки станции под цифрой 14 нажмите клавишу +10, а после этого клавишу 4 примерно на три секунды или более.
- Для сохранения в памяти устройства других радиостанций нужно повторить пункты с первого по третий. А для изменения настройки всей станции нужно повторить весь процесс сначала.
Настройка станций в автоматическом режиме:
Станциям будут даны номера путем повышения частоты радиуса действия.
- Выбрать радиус действия, нажав клавишу TUNER BAND.
- Нажать и удерживать кнопку AUTO PRESET на панели.
- Для установки другого радиуса действия нужно вновь пройти этапы с первого по второй.
Для замены выбранных станций в автоматическом режиме нужно использовать ручную установку.
Кенвуд
Магнитолы Кенвуд предлагают три вида настройки авторадио: автоматический (AUTO), локальный (LO.S.) и ручной.
- Нажмите SRC до появления надписи «TUnE».
- Нажмите FM или АМ для выбора диапазона.
При автоматической настройке жмите >>| или |.
В случае ручной настройки после всех вышеизложенных действий загорится ST, означающая найденную станцию.
[Страница 7/11] — Инструкция: Радиоприемник HYUNDAI H-1549
7
Руководство по эксплуатации
кратковременных сбоев в сети питания.
При длительном отсутствии питания в сети
батарея может разрядиться, что повлияет
на точность хода часов.
• Извлеките батарею, если она разряди-
лась или если устройство не будет исполь-
зоваться на протяжении долгого времени.
Устройство будет нормально работать и без
батареи, но при этом в случае повторного
подключения устройства к сети питания
цифры на дисплее будут мигать, и Вам при-
дется заново устанавливать нужное время.
Питание от сети переменного тока
• Устройство предназначено только для
домашнего использования.
• Перед первым использованием
устройства проверьте, соответствует ли
его электропитание, указанное в таблице,
техническим характеристикам и электропи-
танию Вашей локальной сети.
• Подключите устройство к сети питания
с помощью встроенного кабеля питания.
Теперь доступны все функции устройства.
Общие операции
Настройка часов и календаря
• Нажмите и удерживайте кнопку MODE.
Нажимайте кнопку для поочередного выбора
параметра для настройки в следующем по-
рядке: год => месяц => день => 12/24-часовой
режим часов => часы => минуты. Выбранный
параметр будет мигать на дисплее.
• Нажимайте кнопку TEMP/
или на-
жмите и удерживайте ее для уменьшения
значения выбранного параметра; нажи-
майте кнопку Y-M-D/
или нажмите и
удерживайте ее для увеличения значения
выбранного параметра.
• В нормальном режиме работы часов
или радио нажимайте кнопку Y-M-D/
для поочередного отображения на дисплее
текущего времени, года, месяца и дня. При
отсутствии каких-либо операций каждая
обработке, утилизации и вторичной пере-
работке и, таким образом, предотвратите
потенциальное негативное воздействие на
окружающую среду и здоровье людей.
Меры безопасности
• В руководстве присутствуют важные
указания по эксплуатации и уходу. Перед
использованием устройства ознакомьтесь с
руководством и сохраните его для после-
дующего использования.
• Не наносите ударов по устройству, не
роняйте его.
• Не подвергайте устройство вибрации,
воздействию прямых солнечных лучей, вы-
соких или низких температур и влажности.
Не включайте устройство в ванных комна-
тах, около кухонных плит, отопительного
оборудования.
• Если Вы не будете использовать
устройство в течение длительного времени,
извлеките батарею во избежание их про-
текания.
• Не демонтируйте корпус устройства
самостоятельно. Доверяйте ремонт устрой-
ства только квалифицированным спе-
циалистам. В приборе находятся оголенные
провода высокого напряжения. Напряжение
внутри прибора достаточно высокое, чтобы
вызвать удар электрическим током.
Источники питания
Работа от батарей
• Вставьте 1 литиевую батарею 3 В
(CR2032) в отсек для батарей с соблюдени-
ем полярности. В процессе работы радио-
приемника от батареи его дисплей переста-
ет светиться и включается режим памяти.
Благодаря включению режима памяти Вы
можете не переустанавливать время и
настройки будильника каждый раз. Режим
памяти используется при возникновении
описание. Старые радиоприемники. Как работает радиоприемник. Настройка радиоприемника Радиоприёмник прямого усиления на двух транзисторах
WinAmp. Она очень удобна для прослушивания музыкальных файлов в формате mp3. Но у нее еще есть одна интересная особенность – это прослушивание -радиостанций. Конечно, такими функциями никого не удивишь, иногда достаточно зайти на сайт популярной радиостанции и слушать трансляцию Интернет. Но WinAmp предлагает пользователям почти 9000 радиостанций. И не просто предлагает, а сортирует по стилям, направлениям, языкам и странам.
Как настроить радио в программе WinAmp
Чтобы настроить радио правильно, нужно для проигрывателя WinAmp дополнительно установить компонент WinAmp Library. Он доступен для скачивания из Интернета с сайта производителя. Скачав и установив дополнительный компонент, запускаем WinAmp. Приступаем к настройке радио. Заходим в «Настройки» и в закладке Online Media устанавливаем количество радиостанций для прослушивания. По умолчанию их установлено всего 600 станций, а в Интернете их количество исчисляется тысячами. Устанавливаем значение с запасом – 20 тысяч. Выходим из проигрывателя и займемся поиском радиостанций.
Выбираем в меню Internet Radio. Затем в окошке справа активируем кнопку Refresh. Начнется загрузка списка доступных радиостанций. С этого момента можно прослушивать радиостанции.
Чтобы настроить радио правильно, нужно воспользоваться фильтрацией списка по стилям и направлениям. Для этого в меню Genre можно указать несколько типов — классическая, рок, поп, джаз и т.д., а также можно выбрать страны. Если в списке приоритетов пользователя не только музыка, но и новости, то можно активировать фильтры по темам – политика, спорт, новости региона. Кроме того, есть функция поиска радиостанций по названиям. Выбрав заинтересовавшую радиостанцию, активируем воспроизведение либо с помощью кнопки Play, либо двойным щелчком мышки. Понравившиеся радиостанции можно заносить в свой список «Избранных».
С помощью проигрывателя WinAmp можно найти в Интернете множество весьма неожиданных радиостанций. Зарубежные радиолюбители частенько транслируют в сети Интернет «перехваченную» полицейскую или авиадиспетчерскую радиосвязь. Одним словом, обследование радиоэфира такое же занимательное дело, как и простое «брожение» по Интернету. На изучение радиостанций уйдет несколько месяцев времени и солидный гигабайтный трафик.
Следует учитывать, что WinAmp в режиме радио потребляет примерно 62 мегабайта интернет-трафика за один час прослушивания. Радиостанции осуществляют передачу на 128 кбит/c, поэтому владельцам лимитированных пакетов следует этот факт учитывать.
В отличие от устройства со стационарной антенной существуют особенности приема радиосигнала автомобильным радиоприемником, которые определяются близким расположением антенны к земле, постоянным изменением расстояния до передатчика, многократным приемом отраженных сигналов и перекрытием сигналов различных радиостанций. Вследствие этих особенностей могут иметь место помехи и шумы, искажение звука и даже полное прекращения приема радиосигнала.
Кроме того, качество приема радиосигнала зависит от мощности передающей станции и удаления от источника сигнала, от наличия экранирующих строений и сооружений (домов, мостов и т.д.), а так же от влияния условий местности (горы, низменности и т.п.).
Замечание: При использовании сотового телефона в автомобиле или рядом с ним могут возникать помехи при работе радиоприемника.
Активация радиоприемника
При активации информационно-развлекательная система активируется в режиме воспроизведения радиоприемника, если он был установлен перед выключением системы. Для активации радиоприемника из режима воспроизведения CD необходимо нажать кнопку «FM/AM» (7). При последующих нажатиях кнопки частотные диапазоны приемника переключаются в следующем порядке: FM (УКВ)« AM (средние и короткие волны)
При активации радиоприемника или при переключении между частотными диапазонами выбирается частота радиостанции, настроенная при последнем использовании радиоприемника.
Настройка радиоприемника
Настройка радиоприемника может выполняться следующими способами:
Автоматический поиск радиостанций;
Ручной поиск радиостанций;
Поиск радиостанций по типу программ (система радиоданных RDS).
Автоматическая настройка
Автоматическая настройка частоты производится нажатием с небольшой задержкой на 4-позиционный переключатель (14), — при этом активируется автоматический поиск ближайшей частоты с принимаемым сигналом и на дисплее высвечивается надпись «Seek» перед рабочей частотой принимаемой станции. В зависимости от нажатия на правый или левый сектор переключателя поиск производится в сторону возрастания или понижения частот.
Замечание: При автоматическом поиске функции RDS и TP должны быть отключены (см. ниже).
Во время выполнения поиска звук воспроизведения отключается. По окончании автоматической настройки радиоприемник начнет воспроизводить сигнал вновь настроенной радиостанции. Если радиоприемник не найдет ни одной радиостанции, то он автоматически переключается на режим поиска с более высокой чувствительностью. В случае безрезультатного поиска и после этой попытки будет воспроизводиться сигнал радиостанции, выбранной перед началом поиска.
Ручная настройка
При необходимости частота нужной радиостанции может быть настроена вручную.
Внимание: Настройка частоты не должна производиться во время движения автомобиля!
При кратковременном нажатии кнопку 4-позиционного переключателя (14) смена частот будет происходить пошагово при нажатии на правый сектор в сторону увеличения, при нажатии на левый сектор — в сторону уменьшения. Эта функция используется для тонкой настройки частоты. Если Вы знаете частоту требуемой радиостанции, удерживайте соответствующий сектор переключателя (14) нажатым до тех пор, пока не будет достигнута эта частота — на дисплее перед текущей частотой радиостанции появляется надпись «MAN». Во время выполнения поиска звук воспроизведения отключается и активируется вновь при отпускании кнопки.
Система радиоданных RDS (FM)
Система радиоданных (RDS) — это трансляционная служба, которая позволяет станциям FM диапазона передавать дополнительную цифровую информацию вместе с обычным сигналом радиопрограмм. Радиоприемники, оснащенные декодерами систем радиоданных и межсетевого интерфейса (RDS/EON), при настройке на частоты вещания ряда FMрадиостанций способны считывать специальную служебную информацию, что позволяет использовать некоторые дополнительные функции, такие как определение названия радиостанции, автоматический переход на альтернативные частоты вещания выбранной радиостанции, определение и передача сообщений службы дорожной информации, поиск программ заданной тематики и т.п.
Для активации функции RDS необходимо кратковременно нажать кнопку (1) — в поле дисплея должен высветиться соответствующий индикатор. Если настроенная в данный момент радиостанция не поддерживает формат RDS, то радиоприёмник автоматически ищет ближайший сигнал соответствующей радиостанции. В поле дисплея вместо текущей частоты будет высвечиваться название радиостанции, ведущей трансляцию.
Замечание: При включении функции автоматического запоминания радиостанций (см. ниже) функция RDS активируется автоматически.
Для деактивации функции RDS необходимо повторно нажать кнопку (1) должен погаснуть соответствующий индикатор на дисплее, а вместо названия радиостанции высветится текущая частота настройки.
Выбор радиостанций RDS
Информационно-развлекательная система записывает в резервную память все принимаемые радиостанции FM диапазона. Перечень данных радиостанций автоматически инициируется при активации поиска радиостанций TP или функции автоматического запоминания радиостанций (см. ниже). При этом радиостанции RDS сортируются в перечне каналов по названиям радиостанций (например, HR1, HR2 и т.д.).
Данный перечень инициируется вручную при удерживании в нажатом положении до звукового сигнала кнопки «RDS» (1) — на дисплее появится надпись «Memory FM», затем «МЕМ» и рабочая частота принимаемой радиостанции. Для выбора радиостанций RDS из перечня необходимо кратковременно нажать на левый/правый сектор 4-позиционного переключателя (14) — радиоприемник настроится на следующую записанную в перечне радиостанцию RDS.
Для поиска радиостанций RDS без использования перечня необходимо при активированной функции RDS (на дисплее высвечивается соответствующий индикатор) удерживать левый/правый сектор 4-позиционного переключателя в нажатом положении до появления на дисплее надписи «Seek» — выполняется поиск ближайшей радиостанции, передающей сигналы RDS, во время поиска звук воспроизведения отключается.
Замечание: Если предварительно была активирована функция приема дорожных сообщений (TP) (см. ниже), радиоприемник будет искать только те радиостанции, которые поддерживают данный формат.
Выбор программ по типу передаваемых сообщений (PTY)
Многие радиостанции RDS передают код PTY указывающий тип передаваемой программы (например, NEWS — новости). При помощи кода РТУ можно искать радиостанции по типу передаваемых программ.
Активация данной функции производится при выборе в меню настроек соответствующего параметра (PTY) (см. выше).
После каждого нажатия на верхний/ нижний сектор 4-позиционного переключателя (14) в поле дисплея высветится очередное/предыдущее название типа программы (см. пояснительную таблицу). После выбора нужного типа программ необходимо нажать на правый сектор 4-позиционного переключателя и удерживать его в нажатом положении до появления на дисплее надписи «РТУ» — звук воспроизведения отключается и активируется поиск радиостанции, передающей программу заданного типа. Если радиоприёмник не найдёт соответствующей радиостанции, вы услышите последнюю настроенную радиостанцию. Классификация типов программ PTY
| Типы программ | Сообщение |
| дисплея | |
| Новости | NEWS |
| Деловые новости | AFFAIRS |
| Информация | INFO |
| Спорт | SPORT |
| Образование | EDUCATE |
| Радиоспектакли | DRAMA |
| Культура | CULTURE |
| Наука | SCIENCE |
| Разное | VARIED |
| Поп-музыка | POP M |
| Рок-музыка | ROCK M |
| Дорожная музыка | M. О. R. М. |
| Легкая классическая музыка | LIGHT М |
| Классическая музыка | CLASSICS |
| Другая музыка | OTHER |
| Погода | WEATHER |
| Финансы | FINANCE |
| Программы для детей | CHILDREN |
| Социальные события | SOCIAL A |
| Религия | RELIGION |
| Прямой эфир | PHONE IN |
| Путешествия | TRAVEL |
| Досуг | HOBBIES |
| Джазовая музыка | JAZZ |
| Кантри | COUNTRY |
| Национальная музыка | NATION M |
| Старые шлягеры | OLDER |
| Народная музыка | FOLK M |
| Документальные программы | DOCUMENT |
Функция поиска региональных программ (REG)
Акгивация/деактивация функции REG производится нажатием на кнопку (5) на панели управления информационно-развлекательной системы. При активации данной функции в поле дисплее высвечивается соответствующий индикатор, — при поиске и выборе радиостанций RDS дополнительно будет проверяться код регионального вещания.
Дорожные сообщения (TP)
Прием дорожных сообщений возможен в FM диапазоне, а так же при воспроизведении кассет или компакт-дисков, независимо от активации функции PDS.
Настройка уровня громкости звука для трансляции дорожных сообщений может быть произведена заранее при выборе через меню настройки (см. выше) параметра ТА VOLUME. Функция дорожных сообщений активируется нажатием на кнопку «ТР» (4), если настроенная в данный момент радиостанция не передает дорожные сообщения, автоматически включается поиск радиостанции с наиболее сильным сигналом, передающей дорожные сообщения. При активации функции в поле дисплея появляется индикатор TP — если ведется трансляция сообщений, или «» — если в данный момент ни одна из принимаемых радиостанций не передает информацию службы дорожных сообщений. При приеме информационного сообщения, аудиосистема автоматически прекратит воспроизведение текущего режима и переключится на частоту канала службы дорожных сообщений на дисплее появится соответствующая индикация. Передаваемая информация транслируется на уровне громкости, предварительно настроенном для дорожных сообщений. По окончании трансляции аудиосистема вернется к ранее установленным настройкам. Воспроизведение информационного сообщения может быть прервано до окончания его трансляции нажатием кнопки «ТР», — аудиосистема вернется к ранее установленным настройкам, а функция TP перейдет в режим ожидания следующего сообщения. Деактивация функции производится повторным нажатием кнопки (4). Поиск радиостанций, передающих дорожные сообщения, может быть выполнен нажатием на правый/левый сектор 4-позиционного переключателя также как при выборе радиостанций RDS (см. выше), но при активированной функции ТР.
Для данной аудиосистемы предусмотрена возможность прослушивания дорожных сообщений без воспроизведения других источников трансляции или CD записей. Для этого необходимо отключить звук путем блокировки (см. выше) — на дисплее появится надпись «Mute», или поворачиванием рукоятки регулятора громкости (8) в крайнее левое положение. В этом случае аудиосистема будет воспроизводить только получаемые сигналы службы дорожных сообщений на уровне громкости, предварительно настроенном для данной функции (см. выше). Если к аудиосистеме подключен источник внешнего аудиосигнала (например, мобильной телефон), то при функционировании этого устройства воспроизведение других источников аудиосигнала (в т.ч. и трансляция дорожных сообщений) не доступно — на экране дисплея высветится надпись «Extern In». Однако при необходимости можно прервать воспроизведение звука от внешнего источник и переключиться на прием дорожного сообщения. При активированной функции TP при приеме сообщения на экране вместо надписи «Extern In.» появится название радиостанции, передающей дорожное сообщение. Для переключения в режим воспроизведения сообщения и обратно необходимо нажать кнопку «ТР» (4).
Ввод в память предварительных настроек
В память радиоприемника может быть занесено до 12 настроек радиостанций FM диапазона (по 6 в FM и в FMAS уровень) и до 12 настроек радиостанций AM диапазона (по 6 в AM и в AM-AS уровень).
Для активации уровня FM-AS или AMAS необходимо нажать кнопку «AS» (2) на панели управления системы после предварительного выбора FM или AM диапазона — на дисплее должен загореться соответствующий индикатор. Для перехода на первый уровень соответствующего диапазона необходимо повторно нажать ту же кнопку — индикатор в поле дисплея должен погаснуть.
Занесение частот в память системы выполняется в следующей последовательности:
a) Выполните ручную настройку нужной радиостанции (см. выше).
b) Нажмите на одну из 6 кнопок выбора запрограммированных радиостанций (12) и удерживайте ее примерно 3 секунды до срабатывания звукового сигнала — в течение этого времени на экране дисплея высвечивается частота, ранее занесенная в данную ячейку памяти. После подтверждающего сигнала, радиоприемник начинает трансляцию вновь настроенной радиостанции, и на дисплее появляется название или рабочая частота этой радиостанции — настройка внесена в память.
Замечание: В момент нажатия кнопки воспроизведение звука будет временно прекращено и возобновится после отпускания кнопки.
c) Повторите приведенные выше операции с другими кнопками для настройки наиболее часто прослушиваемых радиостанций.
Замечание: Частота заносится в память одновременно с настройками RDS, которые были активированы в момент записи.
Настройка и запись частот в ручную может быть выполнена также при активации уровня AS. Занесенные в ячейки памяти настройки активируются кратковременным нажатием номерных кнопок 1-6 (12) после предварительного выбора нужного уровня при помощи кнопки «AS» (2). Кроме того, если удерживать кнопку «AS» (2) в нажатом положении до звукового сигнала, радиоприемник переключится на уровень AS, и будет произведен автоматический поиск станций, причем настройки 6 из них (с наиболее сильным сигналом) сохраняются в ячейках памяти приемника (номерные кнопки (12)).
Замечание: Входе выполнении данной операции звук воспроизведения отключается. Запись производится только для AS уровня.
При включении автоматической записи радиостанций в память, автоматически активируется функция RDS — сначала запоминаются все радиостанции, поддерживающие формат RDS. Если перед активацией функции автоматического запоминания радиостанций или во время запоминания активировать функцию приема дорожных сообщений ТР (см. выше), то радиоприемник после окончания автоматического поиска вызывает радиостанцию, передающую дорожные сообщения.
Замечание: Если во время автоматической записи будет включена функция TP, операция автоматического поиска каналов остается активированной до тех пор, пока не будет найдена хотя бы 1 радиостанция, транслирующая информацию службы дорожных сообщений.
Если в ходе поездки автомобиль покидает зону действия предающих радиостанций, частоты которых занесены в память системы, необходимо перенастроить ячейки памяти на новые радиостанции.
Жила-была магнитола Sony, при продаже сказали что японская, поверить заставила цена, в дальнейшем сам уверял всех, что она от туда. Её объективное достоинство чистый звук. Правда был маленький нюансик — шкала FM диапазона 88-108 МHz, но при магазине имелся кудесник, который за «долю малую» сотворил чудо — наполнил шкалу множеством русскоговорящих радиостанций. Эксплуатировали магнитолу по полной программе, но памятуя, сколько за нее уплачено, не бросали ни ее, ни на неё. Так что сохранилась не плохо, не смотря на весьма почтенный возраст. Вот только радиовещательных станций, что она ловила, сначала поубавилось, а потом не осталось совсем.
В интернете по поводу настройки звуковоспроизводящей аппаратуры информации море, написано грамотно, подробно. Это счастье для студентов радиотехнических ВУЗов, запросто можно использовать вместо конспектов для подготовки к экзаменам, а владельцу занедужившего радио эта инфа не поможет, ему же не интеллект повышать, а приёмник починить. Или выбросить, уже не жалко.
Вскрыл корпус, стал разбирать на составные части. Ни к блоку питания, оказавшемуся супер примитивным, что внизу слева, ни к лентопротяжному механизму магнитофона, справа от него, претензий нет. Один выдаёт «на гора» свои 12 В, а второй исправно тянет магнитную ленту.
А вот печатную плату понять немного хотелось. Для разминки проверил все электролитические конденсаторы на фактическое наличие ёмкости и ESR. Поверить трудно, но все оказались в полном порядке. Выпаял и разобрал регулятор громкости — переменный резистор, на пример ревизии. Как-то ещё давно он малость забарахлил и был, посредством медшприца с иглой, удостоен порции машинного масла. Не нуждается ли в добавке? А масло в нём оказалось столько, что хоть сейчас на сковородку — промокнул излишки, вернул на место. Плату со стороны печатных проводников отмыл специально купленным в аптеке муравьиным спиртом (ничего другого не дали), а затем, чтобы не осталось белого налёта от него, горячей водой с шампунем. Получилось не плохо, хотя и воспринимается на слух, сей способ диковато.
Контакты проводов, подходящие к динамику, пропаял. А по окружности динамика установил ободок — разрезанную по вдоль гибкую трубку от медицинской капельницы. Это чтобы металл динамика не опирался на пластик корпуса — хуже для звуковых характеристик точно не будет.
И тут, очень кстати вспомнил, что мастер дорабатывавший магнитолу говорил про какие-то проволочные спирали. На плате их оказалось несколько и все в районе конденсатора переменной ёмкости. Частично собрал аппарат, включил и на нужном диапазоне стал касаться навитых кольцами медных проводов отвёрткой. Два не отозвались, а едва дотронулся до третьего, в динамике появились характерные изменения звука. Нашёл! На фото нижний. Потрогал хорошо его пинцетом, а он болтается. Выпаял, расправил и по новой навил, на оправке подходящего диаметра. Запаял на место. FM диапазон ожил. Тут вконец осмелел и давай шевелить отвёрточкой витки (увеличивать и уменьшать зазор между ними). В ответ на мои действия стало изменяться расположение и количество станций на шкале. Но самым удобным для настройки оказались два пинцета. Растягивал и сжимал их как гармошку, только нежно. Наглядно это действо смотрите на видео.
Видео
В итоге выбрал подходящее для себя и оптимальное по расположению на шкале сочетание станций. Сложность только в том чтобы всё делать не спеша, а то, знаете ли, хочется всё побыстрее. Успехов! Простейшим вариантом возможного восстановительного ремонта — настройки поделился Babay iz Barnaula.
Настройки на определенную частоту есть у каждого радиоприемника, у большинства из них они даже фиксированные, что очень удобно. Если приемник цифровой, то есть у него есть электронная настройка, то зафиксировать ту или иную радиостанцию на определенном канале не составит большого труда. Немного сложнее будет этот процесс происходить на приемниках с обычной шкалой настройки. Но, в любом случае в инструкции пользователя подробно написано, как настроить радиоприемник и сколько станций вы можете сохранить в его памяти. Однако все это можно проделать только после покупки этого самого радиоприемника. С проблемой выбора в наши дни сталкиваются многие люди, потому что всевозможных моделей в магазинах представлено очень много.
Для желающих слушать все радиостанции оптимальным вариантом будет всеволновый приемник. А если у него будет возможность принимать УКВ волны, то это будет просто счастье, потому что такие приемники могут ловить и переговоры по рации. Поэтому стоит задуматься, как выбрать радиоприемник, для каких целей он будет использоваться и каким он должен быть? Если это будет «кабинетный» приемник, то для него вполне хватит стандартных FMи АМ диапазонов. Для «переносных» и «походных» приемников лучше иметь возможность «прослушивать» все частоты, поскольку походы могут быть и в незнакомые местности, где радио может вещать на любых частотах. «Переносными» же можно просто баловаться и подслушивать переговоры других людей, если они используют рации.
Если купить такой приемник не получится, то стоит задуматься, как собрать радиоприемник, чтобы он мог «слышать» в нужном диапазоне. Для этого надо быть радиолюбителем, либо иметь одного из них в очень близких друзьях. Можно, конечно, покопаться в Интернете и поискать пошаговую инструкцию по сборке радиоприемника. Но там тоже есть подводные камни, потому что не все необходимые детали можно купить, некоторые приходится делать самому. Поэтому если есть друг-радиолюбитель, то можно спросить у него, как работает радиоприемник, какие детали можно купить, а какие и как надо делать самому, а главное из чего? После того, как ответы на вопросы будут получены, можно приступать к поиску необходимых деталей, как для приемника, так и деталей для деталей к своему радио.
Придется немало побегать по магазинам, поискать в кладовой старую технику и поковыряться в ней в поисках нужных деталей. После этого придется много времени провести с паяльником в руках и израсходовать несколько грамм олова и проводов. И вот, когда все детали будут готовы, надо будет обратиться к другу с вопросом, как сделать радиоприемник, чтобы он работал надежно и долго. Каким будет радиоприемник, значения большого не имеет. И самодельный и покупной приемник принимает радиоволны. Если он будет приносить удовольствие своему хозяину, значит, он выполнит свое предназначение.
Высокочастотный блок содержит преобразовательный каскад, входные и гетеродинные контуры. В приемниках первого и высшего классов, а также в диапазоне УКВ перед преобразователем имеется усилитель высокой частоты. Проверку и регулировку блока высокой частоты можно разбить на три этапа: 1) проверка генерации гетеродина; 2) определение границ диапазона, часто называемое укладкой диапазона; 3) сопряжение входных и гетеродинных контуров.
Укладка диапазонов. Настройка приемника на принимаемую станцию определяется настройкой контуров гетеродина. Входные контуры и контуры УВЧ повышают лишь чувствительность и селективность приемника. При настройке его на разные станции частота гетеродина должна всегда отличаться от принимаемой частоты на величину, равную промежуточной. Для обеспечения постоянства чувствительности и селективности по диапазону желательно, чтобы это условие выполнялось на всех частотах диапазона. Однако это соотношение частот по всему диапазону
является идеальным. При одноручной настройке получить такое сопряжение затруднительно. Схемы гетеродинов, применяемые в радиовещательных приемниках, обеспечивают точное сопряжение настроек входных и гетеродинных контуров в каждом диапазоне только в трех точках. При этом отклонение от идеального сопряжения в остальных точках диапазона оказывается вполне допустимым (рис.82).
Для хорошей чувствительности на диапазоне KB достаточно двух точек точного сопряжения. Необходимые соотношения между частотами входного и гетеродинного контуров достигаются усложнением схемы последнего. В гетеродинный контур, помимо обычного конденсатора настройки С 1 и подстроечного конденсатора С2, входит дополнительный конденсатор СЗ, называемый сопрягающим (рис. 83). Этот конденсатор (обычно постоянной емкости с допуском ±5 %) включается последовательно с конденсатором переменной емкости. Индуктивность катушки гетеродина меньше, чем индуктивность катушки входного контура.
Чтобы правильно определить границы диапазона, необходимо помнить следующее. На частоту гетеродина в начале каждого диапазона в основном влияет изменение емкости подстроечного конденсатора С 2 , а в конце диапазона — изменение положения сердечника катушки индуктивности L и емкости сопрягающего конденсатора СЗ, За начало диапазона можно считать максимальную частоту, на которую может быть настроен приемник в данном диапазоне.
Приступая к настройке контуров гетеродина, следует выяснить последовательность настройки по диапазонам. В некоторых схемах приемников контурные катушки диапазона СВ являются частью контурных катушек диапазона ДВ. В этом случае настройку нужно начинать со средневолнового, а затем настраивать длинноволновой.
В большинстве приемников применяют такую схему переключения диапазонов, которая обеспечивает независимую настройку каждого диапазона. Поэтому последовательность настройки может быть любая.
Укладку диапазона производят по методу двух точек, сущность которого заключается в установке границы высшей частоты (начало диапазона) с помощью подстроечного конденсатора, а затем низшей частоты (конец диапазона) сердечником контурной катушки (рис. 84). Но при установке границы конца диапазона несколько сбивается настройка начала диапазона. Поэтому нужно вновь проверить и подстроить начало диапазона. Эта операция производится до тех пор, пока в обеих точках диапазона не будет достигнуто соответствие шкале.
Сопряжение входных и гетеродинных контуров. Настройка производится в двух точках и проверяется в третьей. Частоты точного сопряжения в приемниках с промежуточной частотой 465 кГц для середины диапазона (f ср) и концов (f 1 и f 2) могут быть определены по формулам:
Сопряжение контуров производят в расчетных точках, которые для стандартных радиовещательных диапазонов имеют следующие значения
В отдельных моделях радиоприёмников частоты сопряжения могут немного отличаться. Нижняя частота точного сопряжения обычно выбирается на 5…10 % выше минимальной частоты диапазона, а верхняя — на 2…5 % ниже максимальной. Конденсаторы, переменной емкости позволяют настраивать контуры на частоты точного сопряжения при поворотах на углы 20…30, 65…70 и 135…140°, отсчитываемые от положения минимальной емкости.
Для настройки ламповых радиоприемников и достижения сопряжения выход сигнал генератора соединяется с входом радиоприемника (гнезда Антенна, Земля) через всеволновый эквивалент антенны (рис. 85). Транзисторные радиоприемники, имеющие внутреннюю магнитную антенну, настраивают!: помощью генератора стандартного поля, который представляет собой рамочную антенну, соединенную с генератором через безиндуктивный резистор сопротивлением 80 Ом.
Декадный делитель на конце кабеля генератора при этом не подключают. Рамку антенны делают квадратной со стороной в 380 мм из медного провода диаметром 4…5 мм. Радиоприемник располагается на расстоянии 1 м от антенны, причем ось ферритового стержня должна быть перпендикулярна к плоскости рамки (рис. 86). Величина напряженности поля в мкВ/м на расстоянии 1 м от рамки равна произведению показаний плавного и ступенчатого аттенюаторов генератора.
В диапазоне KB нет внутренней магнитной антенны, поэтому сигнал с выхода генератора подается к гнезду внешней антенны через конденсатор емкостью 20…30 пФ или на штыревую антенну через разделительный конденсатор емкостью 6,8… 10 пФ.
Приемник настраивают по шкале на высшую частоту точного сопряжения, а сигнал-генератор подстраивают по максимальному напряжению на выходе приемника. Регулируя подстроечный конденсатор (триммер) входного контура и постепенно уменьшая величину напряжения генератора, добиваются максимального увеличения выходного напряжения приемника. Таким образом осуществляется сопряжение в этой точке диапазона.
Затем приемник и генератор перестраивают на низшую частоту точного сопряжения. Вращением сердечника катушки входного контура добиваются максимального напряжения на выходе приемника. Для большей точности эту операцию повторяют до тех пор, пока не будет достигнуто максимальное напряжение на выходе приемника. После настройки контуров на краях диапазона проверяют точность сопряжения на средней частоте диапазона (третья точка). Чтобы уменьшить количество перестроек генератора и приемника, операции по укладке диапазона и сопряжения контуров часто выполняют одновременно.
Настройка ДВ-диапазона. Генератор стандартных сигналов остается подключенным к схеме приемника через эквивалент антенны. На генераторе устанавливают нижнюю частоту диапазона 160 кГц и выходное напряжение 200…500 мкВ при глубине модуляции 30…50 %. На шкале приемника устанавливают нижнюю частоту сопряжения (угол поворота ротора КПЕ примерно 160…170°).
Регулятор усиления переводят в положение максимального усиления, а регулятор полосы — в положение узкой полосы. Затем вращением сердечника катушек гетеродинного контура добиваются максимума напряжения на выходе приемника. Не меняя частоты генератора и приемника, аналогичным образом настраивают катушки контуров УВЧ (если он есть) и входных контуров до получения максимального напряжения на выходе приемника. При этом постепенно уменьшают величину выходного напряжения генератора.
Настроив конец диапазона ДВ, устанавливают конденсатор переменной емкости в положение, соответствующее точке сопряжения на высшей частоте диапазона (угол поворота КПЕ 20…30°), Частоту генератора устанавливают равной 400 кГц, а выходное напряжение — 200…600 мкВ. Вращением подстроечных конденсаторов контуров сначала гетеродина, а затем УВЧ и входных контуров добиваются максимального выходного напряжения приемника.
Настройка контуров на высшей частоте диапазона изменяет настройку на низшей частоте. Для повышения точности настройки описанный процесс необходимо повторить в той же последовательности 2…3 раза. При повторной подстройке ротора КПЕ следует ставить в прежнее положение, т. е. в то, при котором проводилась первая настройка. Затем надо проверить точность сопряжения в середине диапазона, Частота точного сопряжения в середине диапазона ДВ равна 280 кГц. Установив соответственно на генераторе и шкале приемника эту частоту, проверяют точность градуировки и чувствительность приемника. Если наблюдается провал чувствительности приемника в середине диапазона, то необходимо изменить емкость сопрягающего конденсатора, а процесс настройки повторить.
Заключительный этап — проверка правильности настройки. Для этого в настроенный контур вносят сначала одним, потом вторым концом испытательную палочку, представляющую собой изоляционный пруток (или трубку), на одном конце которого закреплен стержень из феррита, а на другом — из меди. Если настройка произведена правильно, то при поднесении к полю катушки контура любого конца испытательной палочки сигнал на выходе приемника должен уменьшаться. В противном случае один из концов палочки будет уменьшать сигнал, а другой — увеличивать. После того как ДВ-диапазон настроен, можно аналогичным образом настраивать С В- и КВ-диапазоны. Однако, как уже отмечалось, на КВ-диапазоне сопряжение достаточно производить в двух точках: на нижней и верхней частотах диапазона. В большинстве радиоприемников диапазон KB разделен на несколько поддиапазонов, В этом случае частоты точного сопряжения имеют следующие значения!
Особенности настройки КВ-диапазона. При настройке КВ-диапазона сигнал от генератора может прослушиваться в двух местах шкалы настройки. Один сигнал — основной, а второй — так называемый зеркальный. Объясняется это тем, что на КВ-диапазоне зеркальный сигнал подавляется значительно хуже, и поэтому его можно спутать с Основным сигналом, Поясним это примером. На вход приемника подано напряжение с частотой 12 100 кГц, т. е. начало КВ-диапазона. Для того чтобы на выходе преобразователя частоты получить частоту, равную промежуточной, т, е. 465 кГц, необходимо гетеродин настроить на частоту, равную 12 565 кГц. При настройке гетеродина на частоту 465 кГц ниже принимаемого сигнала, т. е. 11 635 кГц, на выходе преобразователя тоже обеспечивается напряжение промежуточной частоты. Таким образом, промежуточная частота в приемнике будет получаться при двух частотах, гетеродина, из которых одна выше частоты сигнала на величину промежуточной частоты (правильная), а другая — ниже (неправильная). В процентном отношении разница между правильной и неправильной частотами гетеродина очень мала.
Поэтому при настройке КВ-диапазона следует из двух настроек гетеродина выбрать ту, которая получается при меньшей емкости конденсатора контура или при более вывернутом сердечнике катушки. Правильность настройки гетеродина проверяют при постоянной частоте сигнал генератора. При увеличении емкости (или индуктивности) контура гетеродина должен прослушиваться сигнал еще в одном месте шкалы приемника.. Можно также проверить правильность настройки гетеродина при неизменной настройке приемника. При изменении частоты сигнал генератора на частоту, равную двум промежуточным, т. е. на 930 кГц, также должен прослушиваться сигнал. Более высокая частота в этом случае называется зеркальной, а более низкий по частоте сигнал является основным.
Настройка антенного фильтра. Настройка блока высокой частоты начинается с настройки антенного фильтра. Для этого выход сигнал генератора соединяют с входом приемника через эквивалент антенны. На шкале частот генератора устанавливают частоту 465 кГц и глубину модуляции 30…50 % Выходное напряжение генератора должно быть таким, чтобы измеритель выхода, подключенный для контроля выходного напряжения приемника, показывал напряжение порядка 0,5… 1 В. Переключатель диапазонов приемника устанавливают в положение ДВ, а стрелку-визир настройки — на частоту 408 кГц. Вращая сердечник контура антенного фильтра, добиваться минимального напряжения на выходе приемника, при этом по мере ослабления сигнала увеличивают выходное напряжение генератора.
После окончания настройки все подстроенные сердечники контурных катушек, положения катушек магнитной антенны необходимо зафиксировать.
Как установить эквалайзер и настроить автомобильную стереосистему
Узнайте, как настроить эквалайзер и автомобильную стереосистему в Оттаве для получения оптимального звука
Когда дело доходит до настройки вашей новой автомобильной стереосистемы и динамиков, всегда доверяйте своим ушам.
Немного времени, которое вы потратите на настройку стереосистемы, того стоит, потому что качество звука, которое вы получите после этого, того стоит.
Для оптимальной работы системы и звука рассмотрите эти советы по настройке автомобильной стереосистемы в Оттаве.
Почему важна настройка стереосистемы?
Настройка стереосистемы меняет звук.Разница между нормальным качеством звука и потрясающим звуком.
Поскольку вы уже потратили время и усилия на модернизацию своей автомобильной стереосистемы, вы также можете максимально использовать новую стереосистему и настроить ее в соответствии с ее потенциалом.
Как работают эквалайзеры?
При правильной настройке эквалайзер стереосистемы (EQ) может обеспечить наилучшее звучание автомобильной стереосистемы.
Настройка эквалайзера улучшает воспроизведение звука стереосистемы, удаляя большие пики и провалы между частотами, которые создают резкие и неприятные звуки.
Basic EQ имеет только 3 полосы частот для работы, тогда как более сложные эквалайзеры могут включать 13 или более полос.
Например, 3-полосный эквалайзер представляет 3 деления частоты для высоких, средних и низких частот. Басовые частоты обычно составляют от 60 до 120 герц, средние — от 400 до 2500 герц и высокие — от 8000 до 15 000 герц.
Эквалайзерыс большим количеством полос предлагают более точное разделение частотных групп (т. Е. 13 вместо 3 делений частоты). Это обеспечивает больший контроль над звуком вашей стереосистемы.
Как настроить эквалайзер?
Для настройки эквалайзера вам понадобится анализатор в реальном времени (RTA) для измерения звука в автомобиле. Вы можете легко загрузить приложение RTA на свой смартфон. Вам также понадобится генератор розового шума, который многие приложения RTA включают в свое программное обеспечение.
Розовый шум — это равномерный выход в широком диапазоне частот, обычно от 20 до 20 000 герц. Воспроизведите розовый шум через автомобильную стереосистему при запуске приложения RTA, которое отобразит график частот.Поскольку вы анализируете розовый шум, у вас не должно быть значительных промежутков между каждой частотой, за исключением пологой кривой.
В лучшем случае вам нужна разница в 3 дБ между каждым из них, с частотами 32 Гц на верхнем конце кривой, в основном на уровне от 120 до 4000 Гц и плавным понижением между 8000 и 16000 Гц.
Проверьте соответствующие частоты на вашем эквалайзере и внесите некоторые изменения. Если у вас есть многополосный эквалайзер, это может означать некоторую балансировку и настройку, пока вы не получите ровные показания на графике RTA.
3-полосный эквалайзер может быть сложнее, потому что каждый элемент управления обрабатывает больший диапазон частот. Регулировка внешних факторов (размещение сабвуфера, усиление, кроссовер или усиление низких частот на вторичных усилителях) — отличное место для начала, но вам, вероятно, все равно потребуется некоторая тонкая настройка.
Если у вас все еще есть пробелы, выберите регулятор (низкие, средние, высокие / высокие частоты), наиболее близкий к частоте, которую необходимо отрегулировать, и сузьте полосу пропускания. Даже меню основного головного устройства должно давать вам возможность выбрать центральную частоту.Это частота, на которой сосредоточен ваш диапазон регулировки.
Попробуйте снова настроить эквалайзер, чтобы немного сбалансировать ситуацию. Трехполосный эквалайзер сложнее, но, проявив немного терпения, вы можете отрегулировать резкие частоты и сгладить звук.
Пошаговые советы по настройке стерео
Если ваша головная стереосистема имеет расширенные функции, такие как цифровая обработка звука, автоматическая эквализация и синхронизация по времени, при настройке обратитесь к руководству пользователя стереосистемы.
Когда вы будете готовы настроить автомобильную стереосистему, сядьте за руль водителя и выполните следующие действия:
Шаг 1. Включите стереосистему
При настройке стереосистемы убедитесь, что ваша машина припаркована.Само собой разумеется, что это не та работа, которую вам следует выполнять за рулем. Выделите время, чтобы настроить стерео. Это может быть весело, поэтому не нужно торопиться.
Шаг 2. Включите любимую песню
Включите на стереосистеме одну из ваших любимых песен, которую вы знаете от начала до конца.
Это также должна быть песня, которую вы не прочь слушать снова и снова, поскольку вам понадобится хороший ориентир для настройки стереосистемы.
Также убедитесь, что у этой песни есть звуковое разнообразие, с большим количеством различных звуков, включая:
- Высокие ноты — латунь, флейты и тарелки
- Среднечастотные звуки — гитара, фортепиано и вокал
- Низкие ноты — бас и ударные
Шаг 3. Настройте регулятор затухания
Настройте регулятор затухания стереосистемы так, чтобы музыка воспроизводилась только из самых передних динамиков.Затем отрегулируйте баланс левого и правого, пока не получите звук, который вам нравится.
Запишите эти настройки на листке бумаги или на телефоне.
Теперь сделайте полную противоположность с регулятором затухания, чтобы звук шел только из задних динамиков. Еще раз регулируйте баланс слева направо, пока не будете довольны звуком, и обратите внимание на эту настройку.
Если настройки баланса одинаковы для передних и задних динамиков, это прекрасно. Вы можете оставить их как есть.В противном случае вам придется пойти на компромисс между двумя разными настройками. Найдите подходящий баланс для качественного звука как из передних, так и из задних динамиков.
Еще раз отрегулируйте управление затуханием полностью вперед. Затем медленно увеличивайте громкость на задней панели с помощью регулятора затухания, пока музыка не приобретет удовлетворительную глубину, но по-прежнему будет звучать так, как будто она идет прямо перед вами.
Для головных устройств, которые позволяют контролировать разницу в тембрах между передними и задними динамиками, настройте задние динамики так, чтобы они имели немного меньше высоких частот, чем передние динамики.Это помогает музыке звучать так, как будто она исходит из передних динамиков, даже при высокой громкости.
Шаг 4: Установите тон
Устройтесь поудобнее и немного послушайте музыку. Присутствуют ли все ноты — высокие, средние и низкие? Ноты сбалансированы?
Обратите внимание на то, что не так с тоном, прежде чем вносить изменения.
Для стереосистем с предустановками эквалайзера, такими как усилитель звука эквалайзера или усилитель эквалайзера и басов, проверьте предустановки, чтобы увидеть, улучшают ли они звучание музыки.Выполните точную настройку звука с помощью регуляторов низких, высоких и средних частот и, при необходимости, других настроек эквалайзера.
Попробуйте различные комбинации предустановок эквалайзера, обрезки, усиления низких и высоких частот, пока ваша музыка не будет звучать правильно.
Высокие ноты должны быть четкими, но не пронзительными. Средние ноты должны быть четкими и плавными. И басы должны быть полными, но не громкими.
Настройка динамиков и устранение шума
Несколько настроек динамиков также могут помочь улучшить общий звук стереосистемы.
Как и при настройке стереосистемы, включите одну из ваших любимых песен и начните выполнять эти настройки.
Регулировка ВЧ-динамиков
С помощью креплений для твитеров или волноводов направьте высокие частоты твитера так, чтобы они направлялись прямо к вашим ушам с сиденья водителя.
Попробуйте направить твитеры в разные стороны, чтобы добиться наилучшего звучания. Обязательно отрегулируйте настройки уровня твитера на кроссоверах компонентов, пока не найдете идеальный звук.
Регулировка заднего заполнения
В то время как ваши передние динамики должны обеспечивать наилучшие частоты среднего и высокого диапазона, вы вряд ли должны обращать внимание на свои задние динамики.Тыловые динамики должны добавить глубины звуку, исходящему из передних динамиков.
Регулировка сабвуфера
Если ваша стереосистема или усилитель имеет встроенный кроссовер, установите фильтры высоких частот для фронтальных динамиков на самую низкую частоту, с которой они могут работать. Затем поднимите точку кроссовера, пока не услышите отчетливо басовые ноты, но они все равно будут звучать так, как будто они исходят прямо перед вами.
Подавление шума
Шумопоглощающие материалы, такие как Dynamat, могут улучшить общий звук вашей стереосистемы.
Dynamat поглощает вибрации, вызываемые динамиком, автомобилем и дорожным шумом. Динаматы также могут подавлять дребезжание сабвуфера для более плотного звучания басов и уменьшения искажений.
Получите максимум удовольствия от вашей новой автомобильной стереосистемы с помощью этих советов по настройке. И помните, всегда доверяйте своим ушам, так как вы настроите стереосистему автомобиля в соответствии со своими музыкальными и звуковыми предпочтениями.
Как настроить CB Radio
| Переключатель SRF / SWR / CAL и ручка SWR CAL | |
|---|---|
| Что он делает | Изменяет то, что говорит вам глюкометр. |
| Где установить | SR / F для нормальной работы, SWR / CAL для тестирования антенны |
Для чего нужны SWR и SWR CAL?
Спасибо, что заглянули, мы надеемся, что эта статья окажется полезной! Многие радиостанции CB имеют встроенный измеритель для проверки вашей антенной системы. Это чрезвычайно полезная функция, поскольку она может улучшить работу вашей системы. Этот процесс тестирования вращается вокруг чего-то, что называется «S.WR «или коэффициент стоячей волны. Многие радиостанции Cobra CB, такие как Cobra 29 LTD Classic и Cobra 29 LX, имеют как переключатель, так и кнопку и ручку SWR CAL. Некоторые радиостанции не имеют ручки калибровки SWR и вместо этого имеют автоматически откалибруйте свой измеритель (а не антенну!). Сначала выясните, какое радио имеет эти функции. Мы объясним на понятном языке, для чего нужны все эти функции и как их правильно использовать.
Тестирование антенной системы
Проверка и настройка КСВ антенн важны по двум причинам.Во-первых, это самый простой способ узнать, правильно ли установлена ваша антенная система (коаксиальный кабель + крепление + антенна и т. Д.). Во-вторых, если ваше значение КСВ слишком высокое (большее число = отраженная, потраченная впустую мощность), вы можете повредить свое радио. Учитывая, насколько важны оба этих момента, вам всегда нужно проверять показания КСВ вашей антенной системы. Либо с помощью встроенного измерителя, который есть во многих радиостанциях, либо путем покупки внешнего измерителя КСВ, такого как наш SWRKIT. Что вы делаете, так это убедитесь, что при передаче ваш сигнал проходит через вашу антенную систему так, как должен.Если ваше значение КСВ слишком велико, значит, ваша мощность передачи не проходит через антенну должным образом, и часть выходной мощности вашего радио возвращается обратно в радио. Помните, что чем ближе ваше соотношение к 1: 1 (коэффициент стоячей волны), тем более оптимизированной будет ваша система CB. Низкие значения КСВ обеспечат долговечную и лучшую работу радиостанции CB.
Как мне проверить свой КСВ?
Проверка КСВ радиостанциями, имеющими ручку настройки КСВ.
- Переключатель CAL : Установите переключатель SRF / SWR / CAL в положение CAL . Это изменяет то, что вам покажет измеритель радиомодуля.Прямо сейчас мы хотим, чтобы он сообщил нам, где калибруется КСВ-метр.
- Ручка SWR CAL : Переведите радио на канал 20. Включите микрофон и поворачивайте ручку SWR CAL до тех пор, пока стрелка на измерителе радиомодуля не переместится к отметке CAL в верхнем правом углу измерителя. Отключите микрофон после регулировки.
- SWR Switch : Теперь вы откалибровали свой измеритель. Следующий шаг — получить показания. Установите переключатель SRF / SWR / CAL на SWR .
- Получите свое чтение : Включите микрофон.Посмотрите на полоску или линию, отмеченную КСВ. На многих радиостанциях это верхняя строчка. Вы должны увидеть следующие числа на линии КСВ вашего измерителя: 1, пробел для 1,5, 2 и 3. Если ваше показание КСВ ниже отметки 2, ваше показание находится в пределах допуска. Если ваше значение КСВ ниже 1,5, ваша антенная система работает очень хорошо. Если показание почти или ровно 1, значит, ваша система работает настолько хорошо, насколько это возможно.
Проверка КСВ с помощью радиостанций, которые имеют встроенную автоматическую калибровку КСВ (это ваша радиостанция, если у вас есть КСВ-метр, но нет ручки SWR CAL, очень полезная функция).Не уверены в том, что у вас есть, попробуйте выяснить это самостоятельно!
- SWR Switch : Ваша радиостанция должна иметь кнопку или переключатель с надписью «SWR». Включите это сейчас. Начать с канала 20.
- Получите свое чтение : Включите микрофон. Посмотрите на полоску или линию, отмеченную КСВ. На многих радиостанциях это верхняя строчка. Вы должны увидеть следующие числа на линии КСВ вашего измерителя: 1, пробел для 1,5, 2 и 3. Если ваше показание КСВ ниже отметки 2, ваше показание находится в пределах допуска.Если ваше значение КСВ ниже 1,5, ваша антенная система работает очень хорошо. Если показание почти или ровно 1, значит, ваша система работает настолько хорошо, насколько это возможно.
Как настройка моего КСВ влияет на мое радио?
Важно отметить, что вопреки распространенному мнению, ваш КСВ не влияет на шумоподавитель. Вместо этого настройка вашей антенной системы на ваш автомобиль напрямую влияет на пиковую производительность вашей системы CB. Когда мы говорим о настройке измерителя мощности, на самом деле мы имеем в виду, как заставить вашу антенну работать на каналах (частотах), на которых вы работаете.Если ваша антенна настроена неправильно, пиковая производительность вашего радио пострадает, и вы рискуете повредить свое радио. Правильная настройка КСВ жизненно важна для здоровья и производительности вашей радиосистемы!
Что такое коэффициент стоячей волны (КСВ)?
SWR — это отражение согласования импеданса в вашей антенной системе. КСВ-метр действительно измеряет импеданс, который, говоря простым языком, является мерой того, насколько эффективно ваш сигнал может проходить через вашу антенную систему.Если у вас есть несоответствие импеданса, некоторая часть излучаемого вами сигнала не сможет пройти через вашу антенную систему. Вместо этого его часть будет отражена обратно на ваш трансивер. Когда это происходит, часть вашего потенциального выхода не излучается от вашей антенны, а вместо этого возвращается по вашей системе, создавая стоячие волны.
Что мне теперь делать с этим номером SWR?
Ответ зависит от того, какие показания были у вашего счетчика, и что вы делаете со своим радио CB.Если ваше показание было меньше 2, и вы в основном используете свой CB для случайного использования, то все готово. Поздравляю! Вам больше ничего не нужно делать, , . Однако, если ваш КСВ был выше 2, или если вы хотите говорить по другому каналу (или каналам), или если вы хотите оптимизировать свою систему для достижения наилучшей пиковой производительности, продолжайте читать.
Как мне настроить антенну теперь, когда у меня есть показания КСВ?
Процесс можно резюмировать следующим образом. 1. Проверьте показание КСВ.2. Настройте что-нибудь на антенне. 3. Еще раз проверьте свой КСВ, чтобы проверить свои настройки. Вот пошаговый процесс установки или настройки КСВ на вашей CB-антенне:
- Проверьте свой КСВ-метр : Запишите показания КСВ на каналах 1, 20 и 40 в соответствии с приведенными выше инструкциями.
- Отрегулируйте антенну : Если ваш КСВ на канале 40 выше, чем на канале 1, опустите что-нибудь на антенне. Если канал 1 выше 40, поднимите что-нибудь на антенне.Если каналы 1 и 40 (примерно) одинаковы, а ваше самое низкое показание — на канале 20, то все готово.
- Проверьте свой КСВ : в большинстве случаев вы ищете одинаковые значения КСВ на каналах 1 и 40, с самым низким значением 20. Пока ваш КСВ меньше 2 на всех 40 каналах, все в порядке. .
- А как насчет двойных антенн? : Процесс такой же, просто отрегулируйте обе антенны одинаково.
Импеданс в большинстве систем CB
Радиомодуль CB, антенна и кабель имеют номинальное сопротивление 50 Ом.Это показание отражается на вашем КСВ-метре. Если вы используете синфазную или двойную антенную систему, коаксиальный кабель рассчитан на 75 Ом на каждую сторону. Когда два кабеля 75 Ом встречаются, сопротивление становится равным 50, что позволяет двум вашим антеннам фактически действовать как 50-омная система — для чего и предназначены ваша антенна и радиомодуль.
Дополнительный источник исследований
Полезные веб-сайты, такие как Wikipedia, Firestik и ARRL.org, — все это отличные инструменты, которые можно использовать при попытке узнать больше о SWR.Найдите нужную статью, и они могут указать вам правильное направление. В радиотехнике и телекоммуникациях коэффициент стоячей волны — это мера согласования импеданса нагрузки с характеристическим сопротивлением линии передачи или волновода. Несовпадение импеданса приводит к возникновению стоячих волн вдоль линии передачи, а КСВ определяется как отношение амплитуды частичной стоячей волны в пучности к амплитуде в узле вдоль линии. КСВ обычно понимается как максимальное и минимальное напряжение переменного тока вдоль линии передачи, что называется коэффициентом стоячей волны напряжения или КСВН.Например, значение VSWR 1,2: 1 обозначает, что напряжение переменного тока из-за стоячих волн вдоль линии передачи достигает пикового значения, в 1,2 раза превышающего минимальное напряжение переменного тока вдоль этой линии. КСВ также можно определить как отношение максимальной амплитуды к минимальной амплитуде токов линии передачи, напряженности электрического поля или напряженности магнитного поля. Без учета потерь в линии передачи эти отношения идентичны. Коэффициент стоячей волны мощности определяется как квадрат КСВН, однако эта терминология не имеет физического отношения к фактическим мощностям, участвующим в передаче.Википедия
Настройка радио CB
Распространенное заблуждение, связанное с настройкой КСВ, состоит в том, что вы настраиваете свое радио или настраиваете антенну на свое радио. Это совсем не то, что происходит, скорее вы настраиваете свою антенну на автомобиль, на котором она установлена. После того, как вы установили свой КСВ, смена радиомодуля НЕ повлияет на ваши показания. Вы не настраиваете антенну на свой CB! Дополнительные исследования по настройке радио и антенн можно найти в Википедии.
Real People, реальный магазин
Если вам нужна помощь в настройке показаний КСВ антенны, которую вы купили у нас, позвоните, напишите по электронной почте, зайдите в магазин или в магазин за помощью.
Поиск и устранение неисправностей SWR
| Я думал, что настроил свой CB на свою антенну? | Это распространенное заблуждение. Чтобы быть здесь очень полезным: Вы не настраиваете CB на антенну. Вы также не настраиваете антенну на свой CB. Вместо этого вы используете радиометр для ПРОВЕРКИ показаний КСВ, а затем настраиваете антенну (антенны) на свой автомобиль. Это важное различие! Ваша антенна настроена на уровень заземления, предоставляемый вашим автомобилем, и после того, как вы установили КСВ (он же настроил антенну), она готова к работе с любым радиоприемником, который вы хотите использовать.Позвольте мне прояснить это предельно ясно. Как только у вас будет низкое значение КСВ, вы можете использовать любой CB, какой захотите. Ваша антенна НЕ настроена на ваше радио ! |
| Мое значение КСВ выше 2 | Выполните шаги, перечисленные выше, и проверьте свои показания на каналах 1, 20 и 40. Если вы обнаружите, что значение КСВ на всех каналах равно 2 или выше, это может указывать на то, что что-то установлено неправильно или сломано. Вам может потребоваться заменить коаксиальный кабель, крепления и антенну (ы), чтобы решить эту проблему. |
| Что мне делать с антеннами, чтобы настроить их? | Во-первых, проверьте упаковку вашей антенны на предмет конкретных инструкций по настройке. Антенна CB серии Firestik FS и другие подобные антенны из стекловолокна имеют винт в верхней части антенны. Отрегулируйте это значение вверх или вниз в зависимости от показаний КСВ. Некоторые антенны из стекловолокна не имеют «настраиваемого наконечника», при использовании этих антенн, предназначенных для настройки, таких как антенна CB серии Firestik KW, вам нужно снять крышку антенны, а затем отрезать внешнюю изоляцию до тех пор, пока не дойдете до медного провода.Обрежьте этот провод для настройки (если ваше показание на 40 выше 1) * нередко приходится удалять МНОГО медного провода, чтобы настроить эти антенны. Для стальных штыревых антенн, таких как Wilson 2000 Trucker Antenna, вам может потребоваться использовать болторез для обрезки «штыревой» части антенны. Выньте хлыст из держателя (удерживаемого установочными винтами) и переместите вверх или вниз в зависимости от показаний. Если ваши показания говорят вам, что нужно опускаться еще ниже, вам нужно будет отрезать хлыст с помощью болторезного станка.(это довольно часто). |
| На моем радиоприемнике горит индикатор SWR или индикатор «ANT»? | Это означает, что ваш КСВ слишком высокий, и вы можете повредить радио, говоря. Либо попытайтесь настроить свой КСВ, используя описанные выше шаги, либо начните заменять детали антенной системы, пока проблема не будет устранена. Если вы находитесь недалеко от Айовы, приходите к нам, и услужливый техник может протестировать вашу антенную систему и выяснить, что на самом деле происходит. |
Где мои SWIRLS !?
После более чем 20-летней работы в этом направлении, я могу сказать вам, что слышал каждое название / вырезанное выражение для термина «SWR».Скорее всего, вы слышали, как люди называют это SRW — перевернутые буквы W и R. Я также слышал SWIRLS, стандартную волну и S-doubleyah, и это лишь некоторые из них. Пока люди пытаются помочь, если вы сталкиваетесь с этими странными высказываниями и не понимаете, что они означают, вы не одиноки. Как и любая часть английского языка, когда люди ее используют, она меняется. Просто знайте, что правильная аббревиатура — это либо КСВ, либо КСВН, и не обращайте внимания на эту ерунду! Проведите собственное исследование, и вы увидите аналогичные результаты.
Заключительное замечание по настройке радио
И последнее, о чем следует помнить, — это четко понимать, что нужно делать, когда речь идет о настройке и о том, что вам нужно.Настройка радио CB обычно означает, что технический специалист выполняет модификацию внутри радио для оптимизации производительности. Настройка антенны — это совершенно другое дело, и, как упоминалось выше, это НЕ настройка вашего радио. Ваша антенная система и радио работают как две части единой системы, и настройка выполняется независимо друг от друга.
© Уолкотт Радио, 2017-2020 Уолкотт Радио. Все права защищены.
Агентство и ответы: признание Откровения
Фотоиллюстрация Коди Белла
Напротив меня сидела и рыдала женщина.Со слезами на глазах она сказала мне: «Я больше не знаю, во что верю». Она говорила о том, что много дней боролась и молилась, чтобы узнать, как принять жизненно важное решение в своей жизни, но безуспешно. Она мучилась: «Я не знаю, что делать. Если ты скажешь мне, что делать, я сделаю это ». Взяв за руку Священные Писания, она сказала: «Бог сказал нам, что поможет нам. Он отвечает на молитвы всех остальных. Почему Он не отвечает на мои? »
Когда кто-то попадает в водоворот эмоций, трудно найти выход в одиночку.Я молюсь о том, чтобы помочь тем, у кого похожие чувства.
Когда кажется, что ответы на неотложную молитву не приходят, возможно, мы не понимаем некоторых истин о молитве или потому, что не распознаем ответы, когда они приходят.
Принципы молитвы
Общение с нашим Небесным Отцом — нетривиальное дело. Это священная привилегия. Он основан на неизменных принципах. Когда мы получаем помощь от нашего Небесного Отца, это является ответом на веру, послушание и правильное использование свободы воли.
Было бы ошибкой полагать, что на каждую нашу молитву будет дан ответ немедленно. Некоторые молитвы требуют от нас значительных усилий. Правда, иногда впечатления приходят тогда, когда мы их специально не искали. Как правило, они касаются того, что нам нужно знать и что иначе мы не можем узнать.
Мы здесь, на Земле, чтобы набраться опыта, которого не получить никаким другим способом. Нам дается возможность расти, развиваться и обрести духовную зрелость. Для этого мы должны научиться применять истину.То, как мы сталкиваемся с проблемами и решаем сложные проблемы, имеет решающее значение для нашего счастья.
Чтобы лучше понимать молитву, я прислушивался к советам других, размышлял над Священными Писаниями и изучал жизни Пророков и других людей. Но что мне кажется наиболее полезным, так это то, что я представляю себе ребенка, доверчиво приближающегося к любящему, доброму, мудрому, понимающему Отцу, который хочет, чтобы мы добились успеха.
Не беспокойтесь о своих неуклюже выраженных чувствах. Просто поговори со своим отцом. Он слышит каждую молитву и отвечает на нее по-своему.
Когда мы объясняем проблему и предлагаемое решение, иногда Он отвечает да, иногда нет. Часто Он удерживает ответ не из-за отсутствия заботы, а потому, что любит нас — совершенно. Он хочет, чтобы мы применяли истины, которые Он нам дал. Чтобы расти, нам нужно доверять своей способности принимать правильные решения. Нам нужно делать то, что, по нашему мнению, правильно. Со временем Он ответит. Он нас не подведет.
Я описал абсолютную реальность наших отношений с нашим Отцом. Он ничего о нас не знает.Он осознает все наши потребности и может дать ответы на все вопросы. Тем не менее, поскольку Его цель — наше вечное счастье, Он побуждает нас делать правильный выбор.
Три способа найти ответы
1. Ищите доказательства того, что он уже ответил вам
Как и многие из нас, Оливер Каудери не признавал доказательств ответов на молитвы, уже данных Господом. Чтобы открыть ему — и нам — глаза, это откровение было дано через Джозефа Смита:
«Благословен Ты за то, что ты сделал; ибо ты вопрошал меня, и вот, , как только ты спрашивал, ты получал наставление от Духа Моего.Если бы это было не так, ты бы не пришел туда, где ты сейчас находишься.
«Вот, ты знаешь, что ты вопрошал меня, и я просветил твой разум; и теперь я говорю тебе это, чтобы ты знал, что ты был просвещен Духом истины »(У. и З. 6: 14–15; курсив наш).
Если вы чувствуете, что Бог не ответил на ваши молитвы, задумайтесь над этими стихами из Священных Писаний, а затем внимательно ищите в своей жизни свидетельства того, что Он уже ответил вам.
2. Обращайте внимание на чувства
Чтобы помочь каждому из нас распознать данные ответы, Господь сказал:
«Если ты желаешь еще одного свидетельства, вспомни ту ночь, когда ты взывал ко Мне в своем сердце, что ты может знать об истинности этих вещей.
«Разве я не успокоил вас по этому поводу?» (У. и 3. 6: 22–23; курсив наш).
Господь дает нам дальнейшее понимание, советуя нам изучить проблему в уме, а затем спросить, правильно ли она:
«Если это правильно, Я сделаю так, что твоя грудь будет гореть внутри тебя; следовательно, вы должны почувствовать , что это правильно.
«Но если это будет неправильно, у вас не будет таких чувств, но у вас будет ступор мысли» (У. и З. 9: 8–9; курсив наш).
3. Действуй, когда отказывается от ответа
Жизненно важно осознавать, что Господь также отвечает третьим способом на молитву тем, что удерживает ответ , когда молитва возносится. Зачем Ему это делать?
Он наш совершенный Отец. Он любит нас сверх нашей способности понять. Он знает, что для нас лучше.Он видит конец с самого начала. Он хочет, чтобы мы действовали, чтобы получить необходимый опыт:
Когда Он отвечает да, это вселяет в нас уверенность.
Когда Он отвечает нет, это сделано для предотвращения ошибки.
Когда Он воздерживается от ответа, это означает, что мы возрастаем через веру в Него, послушание Его заповедям и готовность действовать по истине. Ожидается, что мы возьмем на себя ответственность, приняв решение, которое согласуется с Его учениями, без предварительного подтверждения.Мы не должны сидеть в пассивном ожидании или роптать, потому что Господь не сказал. Мы должны действовать.
Чаще всего то, что мы делаем, оказывается правильным. Он подтвердит правильность нашего выбора Своим путем. Это подтверждение обычно приходит через пакеты помощи, найденные по ходу дела. Мы открываем их, проявляя духовную чувствительность. Они подобны запискам любящего Отца, свидетельствующим о Его одобрении. Если в доверии мы начнем что-то неправильное, Он даст нам знать, прежде чем мы зайдем слишком далеко.Мы ощущаем эту помощь, распознавая тревожные или тревожные чувства.
Иллюстрация Брайана Колла
Попытки Нефия получить медные листы показывают, как работают принципы (см. 1 Нефий 3: 6–7). После двух неудачных попыток Нефий остался уверен в себе. Он прокрался в город к дому Лавана, не получив всех ответов. Он заметил: «Я был водим Духом, не зная заранее, что мне делать», значительно добавив, , «тем не менее, я вышел» (1 Нефий 4: 6–7; курсив мой).
Нефий был готов пробовать снова и снова, изо всех сил. Он выразил веру, что ему помогут. Он отказывался отчаиваться. Но поскольку он действовал, был уверен в Господе, был послушен и правильно использовал свою свободу воли, он получил руководство. Он был вдохновлен шаг за шагом к успеху, и, по словам его матери, ему «была дана… сила [чтобы] исполнить то, что повелел Господь» (1 Нефий 5: 8; курсив наш).
Нефий знал, что от него требовалось доверять Богу, проявлять веру и действовать так, чтобы получать помощь, шаг за шагом.Он не бормотал и не требовал полного объяснения. Но обратите особое внимание, он не ждал пассивно помощи. Он действовал! Следуя духовному закону, он был вдохновлен и получил силу действовать.
Доверие воле и пути Бога
Иногда ответы на молитвы не распознаются, потому что мы слишком заинтересованы в подтверждении наших собственных желаний. Мы не понимаем, что Господь хочет, чтобы мы сделали что-то еще. Будьте осторожны, ищите Его волю.
Признаюсь, я не знаю, как принять правильное решение, кроме случаев, когда есть праведность и доверие к Небесному Отцу.Принципы просто не сработают, если свобода воли намеренно используется вопреки воле Бога. Если есть нераскаявшийся грех, мы оказываемся предоставлены сами себе, чтобы барахтаться и бороться в одиночку. Мы можем спасти через собственное покаяние.
Когда мы ищем вдохновения, чтобы помочь в принятии решений, Господь дает мягкие подсказки. Это требует от нас думать, проявлять веру, работать, временами бороться и действовать. Редко бывает, что полный ответ на решительно важный вопрос или сложную проблему приходит сразу.Чаще всего это происходит по частям, и конца не видно.
Я оставил самую важную часть о молитве до конца. Это благодарность! Наши искренние усилия поблагодарить нашего любимого Отца порождают чудесное чувство покоя, собственного достоинства и любви.
Почему кажется, что самые бедные лучше всех умеют благодарить Господа? В высокогорье Гватемалы члены почти не выживают. Посещение храма требует больших жертв. На подготовку уходит год. Это тяжелый труд, жертвы ради экономии денег и еды, прядение, крашение и ткачество новой одежды.Это долгая прогулка босиком из гор, переход через озеро Изабель, автобус едет с небольшим количеством еды. Усталые и измученные, они приходят в храм. Они моют до блеска, надевают новую одежду и входят в дом Господа.
Одетые в белое, они обучаются Духом, получают таинства и заключают заветы. Одна горская женщина была очень тронута духом и смыслом пожертвования. Войдя в небесную комнату, она увидела других сидящих с благоговейно склоненными головами.Невинно она опустилась на колени у входа в комнату, не обращая внимания на других. Она склонила голову, рыдала и в течение 20 минут изливала свое сердце Небесному Отцу. Наконец, в платье, пропитанном слезами, она подняла голову. Чуткая храмовая надзирательница спросила: «Чем могу помочь?» Она ответила: «О, не могли бы вы? Это моя проблема: я пытался передать Небесному Отцу свою благодарность за все мои благословения, но не чувствую, что общался. Ты поможешь мне сказать Ему, как я благодарен? »
Этот совет о молитве верен.Я тщательно проверил это в лаборатории своей личной жизни. Я обнаружил, что то, что иногда кажется непреодолимым препятствием для общения, — это гигантский шаг, который нужно сделать в доверии.
Если вы ищете Его помощи, убедитесь, что ваша жизнь чиста, ваши мотивы достойны, и вы готовы делать то, что Он просит, — ибо Он ответит на ваши молитвы. Он ваш любящий Отец; ты Его любимое дитя. Он вас безумно любит и хочет вам помочь.
TuningARadio.htm
TuningARadio.htmКак настроить радио
Из заметок МАА № 29
© 1999: Математика. Доц. Америки
Проблема: настройка радио
Если вы хотите слушать бостонскую радиостанцию WBZ, настройте свое радио на «1030 на твоем AM-циферблате». Каким-то образом это выбирает сигнал WBZ из сигналов всех других радиостанций в районе Бостона. Процесс отбора основан на по математической задаче, которую можно сформулировать в терминах функций и решено исчислением.
Сигнал, создаваемый радиостанцией, можно представить функцией . Здесь представляет время и какое-то напряжение, изменяющееся во времени. Мы не будем беспокоиться о физика — достаточно знать, что можно измерить и нанести на график. Теперь предположим, что у нас есть станции , , …, . Каждый производит сигнал . К тому времени, когда сигналы поступают в нашу радиостанцию, они наложены друг на друга, и радио принимает . Мы хотим получить только один из сигналов, скажем .Как нам избавиться от , , …, ?
Для общих функций если это невозможно восстановить а также , только зная . Ведь мы не можем решить даже такую задачу для чисел: если , что а также ? Тот факт, что мы можем решить проблему для радиосигналов, основан на том факте, что что функции радиосигнала особым образом включают синусы и косинусы, и ответ включает в себя некоторые очень интересные свойства синусов и косинусов.Ты увидишь, что много чего происходит, когда ты «поворачиваешь циферблат»! Более того, в этом набор задач вы познакомитесь с удивительным открытием Жозефа Фурье, сделано примерно в 1807 году, а именно, что большинство функций можно записать в терминах синусы и косинусы.
————————————————— ————————————
Частичное решение
Начнем с того, что для .
Упражнения
1.Вычислить и покажем, что если тогда .
2. График а также для , а также . Ты можешь сказать это прямо с графика? Как? Какая из этих кривых колеблется наиболее быстро?
————————————————— ————————————
Мы следующее шоу что ты возможно, такие интегралы не вычислялись в вашем классе, но они просты делать, если используются правильные тригонометрические тождества.Отзывать это вычитание второе уравнение из первого дает или Таким образом, если с помощью упражнения 1. Аналогичным образом, если мы сложим уравнения в (2) и поступим, как указано выше, Мы видим, что для .
Упражнение
3. Используйте удостоверения личности а также показывать что
————————————————— ————————————
Возвращаясь к нашей проблеме с радио, мы должны понимать, что станции не могут отправлять из любого сигнала, который они хотят.Сигнал станции должен быть оформлен следующим образом: каждой станции назначена функция . Это определяет частоту станции, которая Цифра WBCN «1030» на циферблате означает. Станция может послать сигнал форма . На практике, довольно большой (около миллиона) и, следовательно, колеблется очень быстро. Функция , который представляет разговоры, музыку и т. д., которые передает станция, варьируется намного медленнее, чем . (На самом деле, используются как косинусы, так и синусы, и не обязательно должно быть целым числом, но для простоты мы будем придерживаться синуса кривые и интеграл .) Мы проиллюстрируем задействованные принципы, взяв вокруг .
Упражнение
4. Сюжет , а также . Можете ли вы найти функции , , а также спрятано в графиках? Объяснять.
————————————————— ————————————
Упражнение 4 показывает, что если медленно меняется по сравнению с , тогда график выглядит как за исключением того, что амплитуда меняется в зависимости от , формируя «конверт», который выглядит как .Такой сигнал называется амплитудно-модулированным. сигнал или сигнал AM. Информация «переносится» быстро осциллирующей функцией . Таким образом, называется несущим сигналом.
Теперь рассмотрим пример радио-задачи. Для «медленно различные «сигналы мы будем использовать комбинации а также . Предположим, что станция хочет отправить , станция хочет отправить , и станция хочет отправить . Предположим далее, что несущие сигналы , , а также находятся , а также соответственно.Таким образом, отправляет , отправляет , а также отправляет . Эти сигналы накладываются друг на друга, и сигнал, достигающий нашего радио является
На Рисунке 1 представлен график отдельных сигналов, а также составных сигналов. сигнал достигает принимающей радиостанции. Как мы можем «настроиться», скажем, на радиостанцию и восстановить функцию который представляет собой сигнал, отправляемый со станции ?
Для решения проблемы воспользуемся уравнением (3), чтобы переписать в виде
Рисунок 1.
Затем мы формируем интегралы Все но одно из членов в каждом из интегралов обращается в нуль по уравнению (1). Таким образом, мы имеют где то взято из Упражнения 3. Умножение на восстанавливает коэффициенты а также из а также соответственно, и таким образом мы восстановили с сигнал. (Мы могли бы так же легко использовать а также чтобы восстановить те же коэффициенты.)
Техника, проиллюстрированная в этом примере, будет работать всякий раз, когда станции имеют несущие сигналы формы и хотите транслировать сигналы вида , где меньше половины минимальной разницы между присвоенными частотами разных станций.Чтобы восстановить коэффициент из полученного сигнала , мы вычислить умножить на . Мы не будем здесь обсуждать вопрос о том, как схемы в радиоприемнике могут быть предназначены для интеграции и умножения, но это действительно возможно.
Мы видели, что если наш сигнал состоит из суммы синусоидальных кривых, которые меняются намного медленнее, чем несущий сигнал, тогда мы можем отделить его от других сигналы «едут» на разных несущих сигналах. Однако у нас есть только частичная решение нашей проблемы настройки, если только несколько функций могут быть выражены в с точки зрения синусоидальных функций.Можно ли так выразить все разговоры и музыку? Мы рассмотрим этот вопрос дальше.
Упражнения
5. Выполните необходимые интеграции для восстановления. с сигнал.
6.a. Предположим, что с сигнал были . Напишите новую форму . Какой интеграл вы бы вычислили, чтобы восстановить коэффициент «» в с сигнал?
б. Предположим, что с сигнал были . Объясните, почему тогда мы не смогли восстановить коэффициент «» от делаем интеграцию.
————————————————— ————————————
Анализ Фурье
Может показаться, что сигнал, состоящий из синусоидальных кривых, очень особенный. почти двести лет назад Жозеф Фурье поразил математический мир утверждая, что он может написать «любую функцию» в терминах синусов и косинусов. Опять же, для простоты мы проиллюстрируем его идеи, используя только синусоидальные кривые. Фурье утверждал, что учитывая определено на , он мог бы написать такой сумма называется синусоидальным рядом Фурье.Это также Ряды косинусов Фурье и ряды, включающие оба косинусы и синусы (полный ряд Фурье).
Формально работая с (4), умножаем обе части на и интегрировать из к . Мы получить уравнения (1), мы видим, что все интегралы, кроме одного, обращаются в нуль на правая часть, а мы getThus, коэффициенты дано от
В качестве примера возьмем для между а также . Мы Таким образом, мы говорим это для между а также .Интересно посмотреть, как функция аппроксимируется несколькими первыми членами своего ряда Фурье. На рисунке 2 показано график первых трех членов ряда в (6) и на рисунке 3 показывает график первых шести членов ряда.
| Фигура 2. |
| Рисунок 3. |
| Рисунок 4. |
Обратите внимание, что хотя мы приближаем функцию только на интервале , синусоиды определены везде. С , сумма синусоидальных членов представляет собой нечетную функцию. Таким образом, на интервале , сумма синусоидальных членов приближается к заданной функции Byon интервал .С является периодическим, мы получаем этот образец снова и снова. В конце концов, как количество синусоиды становятся все больше и больше, их сумма становится все ближе и ближе к «прямоугольная волна» на рисунке 4.
Возвращаясь к проблеме радио, мы видим общее решение. Станция передает сигнал транслируя достаточное количество членов в ряд Фурье для чтобы дать хорошее приближение, и наши радиоприемники сортируют эти Фурье коэффициенты. Радио — это приложение тригонометрических интегралов.
Упражнения
7. Вычислить с для функции дано от
8. Постройте первые три члена и первые шесть членов синуса Фурье. приближение ряда к функции из предыдущего упражнения.
9. Заменить в уравнении (6) и решим относительно , получить знаменитую формулу бесконечного ряда для выведено Лейбницем в 1673 году.
10. Если вы знаете интеграцию по частям, используйте ее для вычисления с для функция
11.Постройте первые три члена и первые шесть членов синуса Фурье. приближение ряда к функции из предыдущего упражнения.
————————————————— ————————————
Исторический комментарий
Фурье разработал теорию записи произвольных функций в виде бесконечных сумм. синусов и косинусов как метод решения уравнений, описывающих как течет тепло. Его теория не имела ничего общего с радио, которое не было изобретено до конца девятнадцатого века.Поэтому может показаться замечательным, что Анализ Фурье оказался именно тем, что нужно было для разбора радио сигналов, за исключением того, что это явление было чрезвычайно распространенным в истории науки и математики. Кажется, что в природе математики мощные методы, разработанные для одной цели, решат другие проблемы, которые еще не возникло.
Работа Фурье была также стимулом для чистой математики. Что это значит суммировать бесконечное количество синусов и косинусов? Какие именно функции могут быть представлен рядом Фурье? Представляет ли ряд Фурье свою функцию везде или только где-то? (Примеры и упражнения выше показывают что нам следует ожидать неприятностей, например, в местах, где прерывистый.) На первый из этих вопросов был дан ответ, когда математики стали больше изучать сходимость рядов функций осторожно; в конечном итоге ответы на оба вопроса привели ко многим из самых важные математические разработки девятнадцатого века.
[Сегодня анализ Фурье используется, среди прочего, вещи, обработка сигналов и изображений, «компьютерное зрение», численный анализ и производство компакт-дисков и DVD-дисков.]
Слушайте радио в приложении Apple Music — служба поддержки Apple
Стриминг транслирует радиостанции со всего мира.Подключайтесь к радиостанциям Apple Music в прямом эфире, чтобы послушать шоу самых известных музыкантов. И создавайте собственные радиостанции из любимой музыки — и все это с помощью радио в приложении Apple Music.
Вот как найти Радио
- На вашем iPhone, iPad, iPod touch, Mac, Apple TV, устройстве Android или Chromebook: откройте приложение Apple Music и перейдите на вкладку «Радио».
- На Apple Watch Series 3 или новее: откройте приложение Radio.
- На HomePod: попросите Siri включить радиостанцию.
- На компьютере: откройте iTunes, выберите «Музыка» во всплывающем меню, затем щелкните «Радио» на панели навигации.
- В Интернете: перейдите на сайт music.apple.com, затем щелкните «Радио» на боковой панели.
Radio доступно только в определенных странах и регионах, а функции зависят от страны и региона. Узнайте, что доступно в вашей стране или регионе.
Слушайте радио в прямом эфире в Apple Music
Если вы подписаны на Apple Music, вы можете настроиться на три радиостанции в прямом эфире — Apple Music 1, Apple Music Hits и Apple Music Country. * На каждой станции представлены шоу, ведущиеся самыми уважаемыми именами в музыке.И вы можете слушать эти шоу вживую и по запросу.
Для начала прослушивания:
- Откройте приложение Apple Music или перейдите на сайт music.apple.com. На ПК откройте iTunes.
- Перейти к радио. Не можете найти радио?
- Прокрутите до Apple Music 1, Apple Music Hits или Apple Music Country, чтобы настроиться на прямую трансляцию, увидеть предстоящие шоу и по запросу прослушать ранее транслируемые шоу.
Вы также можете попросить Siri воспроизвести Apple Music 1, Apple Music Hits или Apple Music Country.
Слушайте радио Apple Music 1 прямо сейчас
* Вы можете слушать Apple Music Hits и Apple Music Country в течение ограниченного времени без подписки на Apple Music.Если у вас нет подписки на Apple Music, вы можете слушать Apple Music 1 в прямом эфире, но не можете получить доступ к ранее транслировавшимся шоу по запросу.
Слушать радио
С помощью приложения Apple Music вы можете настроиться на любимые радиостанции, в том числе на местные.
- Перейти к поиску.
- Поиск радиостанции по ее названию, позывному, частоте или псевдониму.
- Коснитесь или щелкните радиостанцию, чтобы послушать ее в прямом эфире.
Вы также можете попросить Siri включить радиостанцию.
Создание станций на заказ
Если вы подписаны на Apple Music, вы можете создать свою собственную радиостанцию из любимой музыки.Вы также можете сохранять песни, которые слышите на специально созданной радиостанции или радиостанции в прямом эфире в Apple Music. И посмотрите ваши недавно прослушанные станции.
- Создайте собственную станцию: включите исполнителя, песню или жанр, перейдите в «Сейчас исполняется», коснитесь «Еще» или щелкните «Еще», затем выберите «Создать станцию». Или скажите «Привет, Siri, начни радиостанцию с», а затем произнесите название песни, исполнителя или жанра.
- Сохранение песни: во время прослушивания собственной радиостанции или радиостанции в прямом эфире в Apple Music перейдите в «Сейчас исполняется», коснитесь «Еще» или «Еще», затем выберите «Добавить в библиотеку».Или скажите «Привет, Siri, добавь эту песню в мою библиотеку».
- Просмотрите недавно прослушанные станции: в разделе «Радио» найдите раздел «Недавно воспроизведенные».
Вы не можете сохранять песни из прямых радиопередач.
Информация о продуктах, произведенных не Apple, или о независимых веб-сайтах, не контролируемых и не проверенных Apple, предоставляется без рекомендаций или одобрения.Apple не несет ответственности за выбор, работу или использование сторонних веб-сайтов или продуктов. Apple не делает никаких заявлений относительно точности или надежности сторонних веб-сайтов. Свяжитесь с продавцом для получения дополнительной информации.
Дата публикации:
Как настроить CB-антенну
Если вы читаете это, вы, вероятно, уже установили радио CB и антенну.Повезло тебе! Но подождите, есть еще кое-что, что может сделать или сломать успех, которого вы добьетесь, установив эти контакты с помощью своего радио:
Вам нужно настроить антенну, это также называется настройкой swr.
Почему я должен это делать, спросите вы?
Зачем настраивать антенну?
Ну, проще говоря, настройка антенны является наиболее важным шагом в установке вашей радиосистемы CB, чтобы убедиться, что она работает наилучшим образом. Все радиостанции CB имеют мощность всего 4 Вт, поэтому вам необходимо настроить свою антенную систему на максимально эффективную работу, чтобы обеспечить максимальную передачу и прием радиостанции.Плохо настроенные антенны могут привести к усилению помех, пропаданию сигналов, невозможности установить контакты наилучшего качества (что, в конце концов, является целью установки антенны на вашем оборудовании), и даже может привести к повреждению вашего радио!
Повторите: Если вы не настроите антенну и не убедитесь, что вы работаете в пределах правильных значений КСВ, это может потенциально ПОВРЕДИТЬ вашу радиостанцию.
Если вы уверены в необходимости и важности этого важного шага, продолжайте читать.
Есть ли разница между настройкой моего CB-радио и настройкой моей CB-антенны?
Совершенно верно. Настройка CB-радио отличается от настройки CB-антенны. Радиостанции CB также можно настроить для повышения производительности. Например, мы предлагаем услугу Peak and Tune Service для новых радиостанций CB, приобретенных у нас. Мы протестируем новое радио и отрегулируем мощность и модуляцию, чтобы сделать звук радио как можно лучше. Распространенное заблуждение — вы настраиваете антенну на радио.Настройка радио CB влечет за собой настройку самого радио, а не антенны. Настройка CB-антенны — это настройка антенны на автомобиль или приложение, а не на радио.
Что такое настройка CB-антенны?
Вы настраиваете антенну для своего автомобиля / приложения. Настройка радиосистемы — это установка антенны на правильную высоту, чтобы радиоприемник передавал сигналы с максимальной эффективностью. Это зависит от конкретного автомобиля / приложения, места, где вы установили антенну, заземляющего слоя (или его отсутствия) и т. Д.
Сначала вы измеряете текущую работу системы с помощью КСВ-метра, а затем настраиваете длину или расположение антенны для улучшения сигнала.
Если ваша радиостанция имеет встроенный КСВ-метр, вы можете просто использовать радиостанцию для настройки антенны — обязательно посмотрите инструкции в руководстве пользователя. В случае сомнений свяжитесь с нами! Мы будем рады помочь. Если в вашей радиостанции нет встроенного КСВ-метра, вам понадобится внешний КСВ-метр, такой как AUSWR, для подключения между радиостанцией и антенной.
Настройка антенныCB означает, что вы пытаетесь получить минимально возможное значение КСВ. Вы делаете это, увеличивая или уменьшая длину антенны (в зависимости от показаний КСВ-метра) с очень маленькими приращениями примерно 1/4 дюйма или меньше, а затем повторно тестируя. Это даст вам лучшую производительность и эффективность трансмиссии. У вас может быть отличное радио, но без надлежащей настройки антенны это будет похоже на установку якоря для лодки в вашем автомобиле (если использовать сленг CB).
Настройка антенны имеет решающее значение для общей производительности вашей системы.
Что такое КСВ?
Термин «КСВ» означает коэффициент стоячей волны. Измеритель «КСВ» используется для измерения того, насколько хорошо сигнал мощности передачи, излучаемый приемопередатчиком (радио), проходит через антенную систему в атмосферу. Проверка и настройка антенны имеют решающее значение для общей производительности трансивера (радио). Во время установки радиостанции Business Band, CB, Ham или Marine или установки новой антенны необходимо проверить КСВ, чтобы убедиться, что мощность передачи, поступающая от радиостанции, правильно проходит через антенную систему.Плохо работающая антенная система значительно сокращает диапазон (передачи и приема) и может повредить трансивер (радио). Когда сигнал не проходит через антенную систему должным образом, мощность передачи отражается обратно в приемопередатчик, что приводит к уменьшению дальности действия и потенциальному повреждению внутренних частей вашего радио.
Мы рекомендуем вам проверять свой КСВ в рамках регулярного обслуживания и каждый раз, когда антенная система была изменена или потенциально повреждена.Измеритель «КСВ» (стоячей волны) используется в сочетании с коротким коаксиальным кабелем (соединительный кабель с двумя концами PL259) между радиомодулем и антенной системой для выполнения теста. Высокий показатель КСВ-метра будет указывать на проблему с установкой вашего радио или антенной системы. Когда выполняется тест «КСВ», измеритель покажет, правильно ли работает ваша антенна, и предоставит показания, чтобы антенну можно было настроить для оптимальной работы. Показания КСВ могут указывать на плохое или плохое заземление (радио / антенна), неправильно настроенная антенна, неправильное расположение антенны, наличие препятствий или короткого замыкания коаксиального кабеля.Плохое тестовое показание на измерителе «КСВ» (красным) указывает на то, что существует значительная проблема с антенной системой (возможно, неправильный тип антенной системы для вашего конкретного приложения) или плохое заземление, которое требует исправления или регулировки перед используя радио. НЕ ИСПОЛЬЗУЙТЕ РАДИО ДО тех пор, пока не будет ДОСТИГНУТ ХОРОШИЙ КСВ.
КСВ-измерители CB (26–27 МГц) довольно недорогие, такие как AUSWR, однако измерители для проверки других радиочастот могут быть дорогими.Обязательно приобретите измеритель «КСВ», который проверит диапазон частот, в котором работает ваша радиостанция. Пример: радиостанции CB работают на частотах 26–27 МГц, а морские радиостанции — на частотах 156–164 МГц. Короткий коаксиальный кабель с двумя разъемами PL259, например PP8X1, также потребуется вместе с измерителем «КСВ» для выполнения теста. При покупке измерителя «КСВ» необходимо отдельно заказать коаксиальный кабель, если он не входит в комплект поставки измерителя.
Проверка и установка «КСВ» для всех радиоприложений — самый важный шаг в достижении наилучшей возможной производительности.При тестировании и настройке антенны обязательно отметьте «КСВ» на самом низком и самом высоком канале. Регулируя и устанавливая «КСВ» по всей полосе пропускания (высокие и низкие каналы), он обеспечит оптимальную производительность на всех ваших радиоканалах. Радиостанция будет принимать и передавать с показанием «КСВ» 2,5 или меньше по всем каналам, однако, чем ниже показание «КСВ», тем лучше будет работать ваша радиостанция.
См. Наше объяснение значений КСВ ниже.
Показание КСВ показывает, какая часть мощности радиоприемника преобразуется антенной в радиосигналы. Если у вас коэффициент КСВ 1,0, это означает, что передается 100% мощности радиостанции. Коэффициент 3,0 регистрируется, когда антенна передает только треть мощности радио. Это указывает на плохо настроенную антенну, которая не позволяет сигналу правильно проходить через антенную систему. Вместо этого мощность передачи отражается обратно в радиостанцию по коаксиальному кабелю, что снижает функциональность.Если слишком много энергии отражается обратно, вы рискуете повредить внутренние части радиостанции из-за повышенного тепловыделения. Чтобы избежать повреждений, держите уровень КСВ ниже 2,0; уровень 3.0 или выше может указывать на серьезную проблему.
Если вы знаете, что собираетесь использовать радиостанцию только на 40 канале, и у вас хорошие показания КСВ на 40, но ужасные показания на первом канале, вы можете использовать радиостанцию на 40 канале, но будьте осторожны, чтобы не работать на канале. / s с действительно плохим чтением / s!
Как можно отрегулировать длину антенны?
Это зависит от того, какая у вас антенна.
Некоторые антенны предлагают простые варианты настройки, например, серия Firestik FS II с настроечным наконечником, Wilson W4FD-B, серия ProComm JBC с настроечными кольцами и другие.
Некоторые из них не так легко настроить и могут потребовать обрезки стального стержня или проводов внутри антенны.
У производителя антенны должны быть инструкции, объясняющие, как отрегулировать антенну. Как мы уже говорили, некоторые CB-антенны имеют настроечный наконечник, небольшой винт в верхней части антенны, как у Firestik.Чтобы настроить этот тип антенны, вы поворачиваете или выкручиваете винт, легко удлиняя или укорачивая антенну.
Для других антенн, у которых нет настроечного наконечника, вы можете укоротить антенну, отрезая очень небольшой участок (повторение: около 1/4 дюйма) наконечника за раз. Другие варианты включают регулировку длины вашего коаксиального кабеля или добавление / удаление дополнительных элементов в вашей антенной системе, таких как быстроразъемные соединения и пружины. На видео ниже показаны некоторые из наиболее распространенных методов настройки.
Как настроить CB-антенну: что вам понадобится и с чего начать
Для настройки CB-антенны не требуется ничего, кроме установленного радио, коаксиального кабеля, антенны и измерителя КСВ. Начните с выбора подходящего места для настройки (припаркованный на открытой площадке), затем переходите к подключению КСВ-метра. После этого вы будете готовы приступить к настройке антенны, следуя пошаговым инструкциям, которые следуют ниже.
Типовые радиосвязи CB без КСВ-метра
На изображении выше показана общая схема подключения радиосвязи CB без КСВ-метра
Выбор места измерения КСВ
Во время настройки CB-антенны вы захотите разместить свой автомобиль на открытом пространстве.Настройка антенны, когда ваш автомобиль находится рядом с другими транспортными средствами, зданиями или даже людьми, может дать вам неверные показания. Кроме того, каждый раз при чтении убедитесь, что ваши двери, капот и окна закрыты. Если на кончике вашей антенны есть пластиковый колпачок, убедитесь, что он на месте каждый раз, когда вы снимаете показания.
Как подключить внешний измеритель КСВ
Некоторые радиостанции CB поставляются со встроенным измерителем, например Cobra 29 Classic. Руководство пользователя будет содержать пошаговые инструкции по работе со встроенным счетчиком.
Если ваша радиостанция CB не имеет встроенного измерителя КСВ, вам понадобится его. Популярный измеритель КСВ AUSWR доступен по цене и поставляется с коаксиальным соединительным кабелем, который вам понадобится для подключения измерителя к радиомодулю CB.
Измеритель КСВ AUSWR — популярный выбор, если ваша радиостанция CB не имеет встроенного измерителя.Доступны и другие измерители КСВ, некоторые из них включают дополнительные измерители. Типичная установка CB-радио будет похожа на изображение выше. На рисунке ниже показана такая же установка с добавленным в линию КСВ-метром.Инструкции, приведенные ниже в этой статье, описывают подключение внешнего КСВ-метра и настройку CB-антенны.
На приведенном выше рисунке показан пример подключения CB Radio к встроенному измерителю КСВ
Как настроить CB антенну с помощью внешнего измерителя AUSWR
- Выключите CB и отсоедините коаксиальный кабель антенны от задней панели радиостанции.
- Подключите конец антенного коаксиального кабеля к измерителю КСВ, где он указывает «антенна» или «ANT».Входы разъемов могут быть на задней панели, а метки — на передней панели счетчика.
- Подключите короткий коаксиальный соединительный кабель, идущий от позиции передатчика на КСВ-метре, к задней части выключателя, где вы отсоединили коаксиальный кабель на шаге 1.
- Закройте капот и двери вашего автомобиля и убедитесь, что вокруг него нет людей или других крупных транспортных средств.
- Включите CB.
- Установите CB на канал 40.
- Установите КСВ-метр в положение FWD (вперед).
- Включите микрофон, нажав кнопку разговора, и поверните ручку до тех пор, пока КСВ-метр не покажет «установленное» положение. Снимите ключ с микрофона, отпустив кнопку разговора. Обратите внимание, что многие измерители имеют шкалу КСВ и мощности РЧ, поэтому обязательно считывайте показания КСВ.
- Переведите КСВ-метр в положение «REF» (отражение).
- Включите микрофон и посмотрите на показание КСВ на КСВ-метре для канала 40. Запишите это показание.
- Повторите шаги с 6 по 10, на этот раз на канале 1.
- См. Пояснения к диапазону КСВ ниже. Чем ниже показание, тем лучше будет работать ваша радиостанция CB. Цель состоит в том, чтобы настроить антенну на минимально возможные значения КСВ, равномерно по 40 каналам — например, показания на каналах 1 и 40 одновременно равны 1,5. Если показания КСВ совпадают на каналах 1 и 40, ваша радиостанция будет хорошо работать на любом из каналов в пределах полосы пропускания 40 каналов. Если они не совпадают, рекомендуется отрегулировать антенну.
- ВАЖНАЯ ИНФОРМАЦИЯ: Если показание счетчика находится в красной зоне, что указывает на ВЫСОКИЙ КСВ, НЕ используйте выключатель.Вы можете повредить радио.
Если показание на канале 1 выше, чем на канале 40, ваша антенная система СЛИШКОМ КОРОТКАЯ, и вам необходимо удлинить антенну.
Пример, когда ваша антенная система слишком короткая: если показание КСВ-метра на канале 1 составляет 2,6, а показание на канале 40 — 1,3, ваша антенна слишком короткая. Вам потребуется увеличить физическую длину антенной системы. Возможные решения включают добавление пружины или быстроразъемного соединения, поднятие антенны, получение более длинного коаксиального кабеля (и просто убедитесь, что вы храните любой излишек коаксиального кабеля в виде восьмерки, около фута длиной и свободно переплетенный в центре) или позиционирование антенны.
Удлинение Firestik II и Firefly достигается дальнейшим выкручиванием настроечного винта. На «оригинальных» моделях Firestik и Road Pal требуется снятие наконечника, короткие прорези в пластиковом покрытии и разделение и перемещение вверх трех или более витков провода. Для антенн Firestik Designer Series необходимо ослабить винты с внутренним шестигранником и поднять металлический стержень.
В качестве альтернативы, если показание на канале 40 выше, чем на канале 1, ваша антенная система СЛИШКОМ ДЛИНА, и вам нужно укоротить антенную систему.
Пример, когда ваша антенная система слишком длинная: если показание КСВ-метра на канале 1 составляет 1,2, а показание на канале 40 — 2,3, ваша антенна слишком длинная — вам нужно укоротить антенную систему, чтобы повысить эффективность. Вы можете сделать это, повернув настроечный наконечник или регулировочное кольцо, или вы можете вынуть антенную мачту, обрезать ее примерно на 1/8 дюйма и плотно прижать к катушке. Помните, легче отрезать немного больше от антенны, чем прибавить длину (помните парикмахера, который слишком коротко стриг вам волосы?).
Пояснения к диапазону КСВ:
SWR 1.0-1.5 : Идеальный диапазон! Если ваш КСВ ниже 1,5, вы в отличной форме. Если у вас 1.5 и вы действительно хотите опуститься ближе к 1, скорее всего, это можно сделать с помощью дополнительной настройки, другого оборудования или другого места установки. Но падение с 1,5 до 1,0 не приведет к существенному увеличению производительности. Это не так заметно, как, скажем, переход с 2,0 до 1,5.
SWR 1.5 — 1.9: Есть возможности для улучшения, но КСВ в этом диапазоне по-прежнему должен обеспечивать адекватную производительность.Иногда из-за установок или параметров транспортного средства невозможно получить КСВ ниже этого значения. Вы должны попытаться снизить его, но производительность в этом диапазоне должна быть приемлемой. Если вы настроили антенну, КСВ в этом диапазоне, вероятно, является проблемой неидеального места установки для вашего автомобиля и / или антенны, которая не идеальна для этого места. Для устранения неполадок см. Эту статью о проблемных местах установки антенны CB.
SWR 2.0 — 2.4: Хотя это не очень хорошо, но при случайном использовании это, скорее всего, не повредит вашей радиостанции.Тем не менее, вы обязательно должны попытаться улучшить его, если сможете. КСВ в этом диапазоне обычно вызван неправильным местом установки антенны и / или плохим выбором оборудования для вашего конкретного автомобиля. Для устранения неполадок вам, вероятно, потребуется переместить место установки и / или использовать более подходящую антенну. Это ни в коем случае не хорошая работа по настройке, но будет работать, если вы исчерпали все другие возможности устранения неполадок.
SWR 2,5 — 2,9: Производительность в этом диапазоне будет заметно снижена, и вы можете даже повредить радиостанцию, если будете передавать часто и в течение продолжительных периодов времени.Мы советуем вам не использовать радиостанцию в этом диапазоне. КСВ в этом диапазоне обычно вызвано неправильным местом установки и / или плохим выбором оборудования для вашего конкретного автомобиля. Для устранения неполадок вам, вероятно, потребуется переместить место установки и / или использовать более подходящую антенну.
SWR 3.0+: Производительность сильно снизится, и вы, вероятно, повредите радиостанцию при длительном использовании передачи. НЕ СЛЕДУЕТ передавать с помощью CB при уровне КСВ выше 3,0. Если стрелка КСВ вращается до упора вправо (вне графика) при получении 3.0+, у вас почти наверняка есть серьезная проблема с установкой. Это почти всегда является результатом плохого заземления или неправильно установленной шпильки, но в редких случаях может указывать на неисправный коаксиальный кабель, антенну или неправильно подключенный измеритель КСВ.
У вас высокие значения КСВ?
У нас есть раздел поиска и устранения неисправностей для ВЫСОКОГО КСВ — проверьте это!
Другие консультации:
Сделайте меньшие настройки на более коротких антеннах. Чем короче антенна, тем она более чувствительна к настройкам.Например, удаление двух витков провода на 4-футовой антенне может сместить КСВ на 0,3; такое же расстояние, удаленное от 2-футовой антенны, может сместить КСВ на 1,0.
Если требуются какие-либо корректировки, их следует вносить небольшими приращениями. Проверяйте заново после каждой регулировки. При проверке убедитесь, что на антенне установлены все компоненты, включая наконечник / колпачок, если таковой имеется.
Если вы уже оптимизировали текущую настройку антенны (аналогичные показания на каналах 1 и 40), но все же хотите улучшить показания КСВ, вы можете попробовать другую антенну, другое место установки или, если вы настраиваете сдвоенный антенная система, попробуйте использовать только одну из антенн вместо обеих.Иногда можно повысить производительность, если использовать одну антенну вместо двух.
Что делать, если мои показания КСВ все еще высокие?
Может быть несколько причин высокого показания КСВ-метра, и мы рекомендуем прочитать наш ресурс для получения дополнительной помощи с высоким КСВ — проверьте это! Если вы по-прежнему испытываете высокий КСВ после просмотра нашей страницы устранения неполадок, свяжитесь с нами. Мы рады помочь вам указать правильное направление.
У вас сейчас хорошие показания КСВ?
После того, как вы выполнили эти шаги и достигли хорошего КСВ, вы можете отключить измеритель КСВ от линии — или вы можете оставить его установленным для периодических проверок вашего оборудования.Если место в вашем автомобиле ограничено, отсоедините счетчик от радио, зная, что теперь, когда вы знаете, как это сделать, будет легко снова подключить счетчик!
ВАЖНОЕ ПРИМЕЧАНИЕ. Повреждение радио может произойти только тогда, когда вы ПЕРЕДАЕТЕ с антенны с высокими показаниями КСВ, однако, если оставить радио включенным для приема сигналов, это не представляет опасности для вашего радио.
Как настроить двойные CB антенны с помощью внешнего измерителя
Вы должны сделать это так же, как если бы вы настраивали одну антенну (см. Выше) и вносили небольшие изменения в каждую из антенн.
Бонус: Как отрегулировать кольца настройки на антеннах Procomm Kwik Tune
У нас было несколько клиентов, которых смущали кольца настройки на антеннах Procomm Kwik Tune. Нет никаких инструкций относительно антенны, объясняющих, в какую сторону перемещать кольца, чтобы удлинять и укорачивать их при попытке настроить эти CB-антенны. Короткий ответ: вы перемещаете кольца вниз, чтобы удлинить антенну, и перемещайте их вверх, чтобы укоротить антенну. Мы предлагаем видео на YouTube, в котором описывается метод кольца настройки, а также некоторые другие методы настройки КСВ на антеннах CB.
Мне все еще нужно настроить мою заводскую «предварительно настроенную» антенну?
Да!
Многие антенны предварительно настроены производителями. Обычно они используют 18 футов коаксиального кабеля, поэтому мы обычно рекомендуем нашим клиентам приобрести 18 футов коаксиального кабеля, даже если они не думают, что им это нужно. Это просто означает, что вам, вероятно, придется меньше настраивать при настройке антенны. Обязательно храните излишки коаксиального кабеля в форме восьмерки, длиной около одного фута и переплетенной посередине.Это очень важно.
Они НЕ настраивали антенну для ВАШЕГО автомобиля, поэтому вам все равно нужно настроить антенну после того, как антенна установлена для вашего конкретного приложения. На показания КСВ могут влиять несколько различных факторов, например, где у вас установлена антенна и как вы храните коаксиальный кабель.
Всегда рекомендуется проверять КСВ после установки, независимо от того, были ли они настроены заранее или нет!
Есть некоторые антенные комплекты, которые были сделаны специально для определенных марок / моделей автомобилей, например PCA3004, которые считаются предварительно настроенными, потому что вы будете устанавливать их в одном и том же месте на транспортном средстве с точно такой же длиной коаксиального кабеля. , с той же самой антенной.
Мы надеемся, что вам понравилась ваша антенная система теперь, когда она была оптимизирована!
Альтернативное домашнее задание: настройка радио
Альтернативное домашнее задание: настройка радио Исследовательская группа по физическому образованию Университета МэрилендаАльтернативное домашнее задание: настройка радио |
Люси едет по шоссе, слушая автомобильное радио, когда станция, которую она слушает, начинает постепенно появляться и исчезать, заставляя Люси настраиваться на новой станции.Когда она поворачивает ручку на радио, много разных станций настраиваются, а затем исчезают, и Люси начинает задаваться вопросом, как именно поворот ручки позволяет радио отличать одну станцию от другой. Думая о своем радио, Люси начинает задаваться вопросом, как оно работает. от выбора станции. Короче она задается вопросом, как получается радиоволны в звуковые волны. При решении этой проблемы вы будете использовать радио и свой знание цепей переменного тока, чтобы ответить на вопросы Люси.
| Часть I: а) Когда радиоволны взаимодействуют с антенной радио, они индуцируют ток в антенне, что приводит к возникновению ЭДС через тюнер радиоприемника. Каждое радио радиостанция транслирует радиоволны определенной частоты. Каким образом частоту наведенной ЭДС сравнить с частотой радиоволн? б) Возьмите радио и включите. Радио, которое у вас есть до того, как вы принимаете радиоволны из множества разных источников.Радиоволны от каждого местного радиостанции, не говоря уже о телевизионных станциях, радиотелефонах и многих других другие источники радиоволн заставляют антенну вашего радио генерировать сложная ЭДС, состоящая из множества различных частот, каждая из которых соответствует к разным источникам. Задача тюнера — разделить один из этих сигналы от других и усиливают его. Один из способов добиться этого осуществляется с помощью последовательной RCL-цепи. Чтобы увидеть, как это работает, напишите выражение для импеданса цепи RCL как функции частоты.R, C и L будут параметрами этого выражения. c) Найдите частоту, которая минимизирует импеданс в этой цепи. Это состояние минимального импеданса называется резонансом. d) Выберите значения R, C и L, которые являются разумными значениями реального мира, и для которой частота, минимизирующая импеданс, является одной из ваших частота любимой радиостанции. e) Теперь найдите четыре радиостанции, которые наиболее близко расположены к станция, которую вы использовали в вопросе выше.Запишите частоты этих станции. f) Рассчитайте полное сопротивление в цепи, которую вы разработали для каждого этих частот. г) Чтобы легко подавить другие сигналы, импеданс для резонансная частота должна составлять одну десятую от следующего наименьшего импеданса вы подсчитали. Если это не так, измените свои значения R, C и L, пока ваша схема не будет соответствовать этому требованию. | Изображение предоставлено Риком Макмиллионом |
Часть II:
а) Теперь подумайте о смене станции.Для этого вы должны изменить резонансная частота. Измените емкость вашей схемы так, чтобы он настраивается на другую станцию и проверяет, есть ли сопротивление на соседней частоты станций достаточно велики, чтобы подавить сигналы этих станций.
б) Эффект был бы другим, если бы вы изменили индуктивность схемы, а не емкости? Если да, то как?
в) Если для смены станции используется конденсатор переменной емкости, то какой диапазон емкости должен иметь этот конденсатор, чтобы достичь всего А.М. набирать номер? Как насчет F.M. набирать номер?
