Как обозначается конденсатор на плате. Конденсаторы на печатных платах: виды, маркировка, диагностика и замена

Как определить полярность конденсатора на плате. Какие бывают виды конденсаторов в электронике. Как проверить и заменить неисправный конденсатор на печатной плате.

Виды и назначение конденсаторов в электронных схемах

Конденсаторы являются одними из самых распространенных компонентов в электронных устройствах. Они выполняют ряд важных функций:

• Накопление и хранение электрического заряда
• Фильтрация помех и сглаживание пульсаций напряжения
• Разделение постоянной и переменной составляющих сигнала
• Создание колебательных контуров
• Пуск и работа электродвигателей

В зависимости от назначения и характеристик различают следующие основные виды конденсаторов:

Керамические конденсаторы

Имеют небольшую емкость (обычно до 1 мкФ) и используются в высокочастотных цепях. Отличаются высокой стабильностью параметров и низкими потерями.

Электролитические конденсаторы

Обладают большой емкостью при малых габаритах. Применяются для фильтрации и сглаживания пульсаций в источниках питания. Имеют полярность, которую необходимо соблюдать при монтаже.

Пленочные конденсаторы

Изготавливаются из различных полимерных пленок. Имеют широкий диапазон емкостей и рабочих напряжений. Используются в фильтрах, цепях развязки, времязадающих цепях.

Маркировка конденсаторов на печатных платах

На корпусах конденсаторов и печатных платах можно встретить следующую маркировку:

• Буквенное обозначение «С» с цифровым индексом
• Номинальная емкость в пикофарадах, нанофарадах или микрофарадах
• Допустимое рабочее напряжение
• Полярность для электролитических конденсаторов
• Температурный коэффициент емкости
• Допуск (точность номинала)

Чтобы правильно определить характеристики конденсатора по маркировке, нужно знать систему обозначений производителя.

Как определить полярность конденсатора на плате?

Полярность имеет значение только для электролитических конденсаторов. Определить ее можно следующими способами:

• По более длинному выводу — он соответствует положительному электроду
• По маркировке на корпусе — полоска или знак «-» указывает на отрицательный вывод
• По расположению на плате — обычно положительный вывод ближе к краю
• С помощью мультиметра в режиме «прозвонка» — отрицательный щуп на положительном выводе даст больший ток

Неправильное подключение полярного конденсатора может привести к его повреждению и выходу из строя устройства.

Диагностика неисправностей конденсаторов

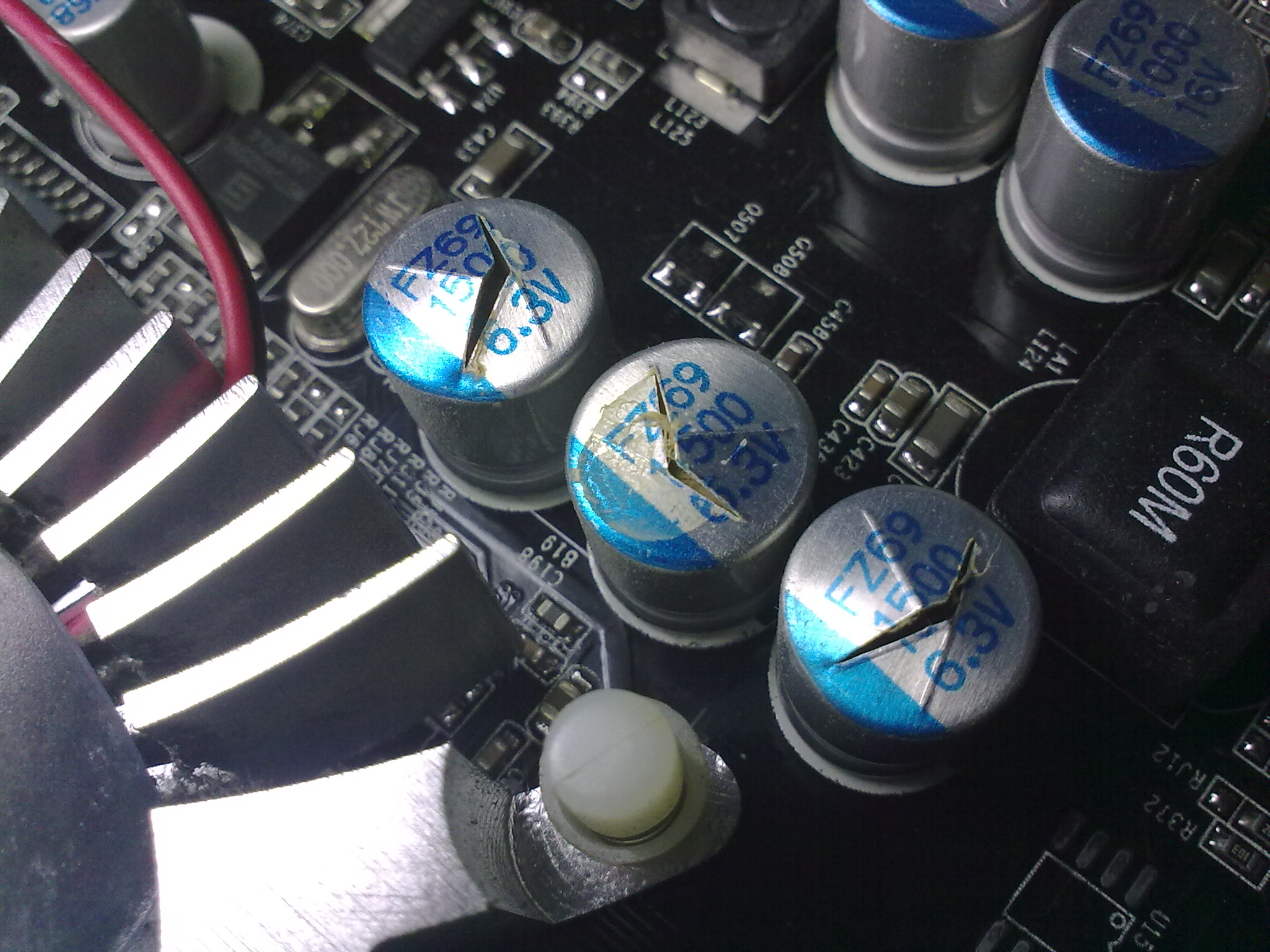

Основные признаки неисправности конденсаторов на печатной плате:

• Вздутие или повреждение корпуса
• Подтеки электролита
• Изменение номинальной емкости
• Повышенный ток утечки
• Короткое замыкание или обрыв

Для проверки работоспособности конденсатора можно использовать следующие методы:

Визуальный осмотр

Позволяет выявить явные механические повреждения корпуса, вздутия, подтеки электролита.

Проверка мультиметром

В режиме измерения емкости можно определить соответствие реальной емкости номинальной. В режиме прозвонки проверяется отсутствие короткого замыкания.

Измерение тока утечки

Выполняется путем подачи на конденсатор постоянного напряжения через высокоомный резистор. Повышенный ток свидетельствует о неисправности.

Замена неисправных конденсаторов на печатных платах

При выявлении неисправного конденсатора его необходимо заменить на аналогичный по следующим параметрам:

• Емкость
• Рабочее напряжение
• Тип диэлектрика
• Допуск
• Температурный коэффициент
• Габаритные размеры

Порядок замены конденсатора:

1. Выпаять неисправный компонент
2. Очистить контактные площадки от остатков припоя
3. Установить новый конденсатор с соблюдением полярности
4. Припаять выводы, стараясь не перегревать компонент
5. Проверить качество пайки и отсутствие замыканий

При замене электролитических конденсаторов в блоках питания рекомендуется заменять сразу все конденсаторы фильтра.

Встроенные конденсаторы в многослойных печатных платах

Современные многослойные печатные платы могут содержать встроенные конденсаторы, сформированные между слоями меди и диэлектрика. Их преимущества:

• Уменьшение габаритов устройства
• Снижение паразитных параметров
• Улучшение целостности сигналов
• Повышение надежности

Однако такие конденсаторы имеют ограниченную емкость и не могут полностью заменить дискретные компоненты.

Выбор оптимальных конденсаторов при проектировании печатных плат

При разработке печатных плат важно правильно выбрать тип и параметры конденсаторов:

• Для высокочастотных цепей подходят керамические конденсаторы с малым ESR
• В цепях питания используют электролитические и танталовые конденсаторы большой емкости
• Для прецизионных схем применяют пленочные конденсаторы с малым ТКЕ
• В силовых цепях нужны конденсаторы с высоким рабочим напряжением

Правильный выбор конденсаторов обеспечит надежную работу устройства в заданных условиях эксплуатации.

Обозначение полярности конденсатора на плате

Обычные электрические конденсаторы — это простейшие пассивные устройства, которые предназначены для накопления заряда. Их конструкция — это две металлические пластины, между которыми установлен диэлектрик. В процессе установки нет никакой разницы, каким концом сам прибор будет подключаться к электрической цепи. Такие конденсаторы называются электролитическими. Поэтому тема этой статьи — как определить полярность конденсатора. Начнем с того, что конденсатор электролитического типа — это элемент, который вобрал в себя свойства двух видов данного прибора.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Полярность конденсатора на плате – где плюс, где минус по внешнему виду
• Замена конденсаторов
• Как определить емкость SMD конденсатора?
• КОНДЕНСАТОР
• Условные обозначения конденсаторов постоянной ёмкости
• Урок 2.3 — Конденсаторы

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Немного о перепайке конденсаторов.

Полярность конденсатора на плате – где плюс, где минус по внешнему виду

А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку.

Для начала следует понять, что же представляет собой этот элемент и в чем его задача. Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды полярность их разнится , которые стремятся один к другому согласно законам физики. На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть v, что будет означать, что его характеристики — 15 микрофарад и напряжение в 6 В. Подобный код определяет конденсатор как 4.

Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения: е — 2. Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2—3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра — емкостный показатель в пкФ. К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.

Каждая буква соответствует напряжению, соответственно — 4, 6. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Компоненты 0. Современное разнообразие осветительных систем позволяет организовать освещение в любых условиях — в промышленных помещениях,. Стабильность напряжения — это весьма важная характеристика электропитания для большинства электронных устройств.

В них. Многие задаются вопросом, как правильно паять SMD-компоненты. Но перед тем как разобраться с этой. Огромное разнообразие конденсаторов позволяет использовать их практически в любой схеме. Для правильного подбора параметров. Для работы люминесцентных, энергосберегающих, светодиодных ламп и панелей необходимо наличие в цепи элементов, обеспечивающих.

Добавить комментарий Отменить ответ.

Замена конденсаторов

Последний раз редактировалось WSonic, в Причина: Перезалил фото. Отправлено : , Профиль Отправить PM Цитировать. С Кий.

Тема этой статьи – как определить полярность конденсатора. Обозначение положительного контакта и отрицательного может располагаться в.

Как определить емкость SMD конденсатора?

Необходимость определения полярности конденсатора относится к конденсаторам электролитическим, которые являются, в силу конструктивных особенностей, чем-то средним между полупроводником и пассивным элементом схемы. Разберемся, как это можно сделать. Соответственно, второй — это минус. Но вот символика может быть разной. Она зависит от страны-изготовителя и года выпуска радиодетали. Последнее объясняется тем, что с течением времени изменяются нормативные документы, вступают в силу новые стандарты. Это относится к конденсаторам импортного производства. Как вариант — длинная полоска вдоль осевой линии цилиндра, один конец которой указывает на минус.

КОНДЕНСАТОР

Многие виды электрических конденсаторов полярности не имеют и поэтому их включение в схему не представляет трудностей. Электролитические накопители заряда составляют особый класс, так как имеют положительные и отрицательные выводы, поэтому при их подключении часто возникает задача — как определить полярность конденсатора. Существует ряд способов, как проверить расположение плюса и минуса на корпусе устройства. Полярность конденсатора определяется следующим образом:.

Конденсаторы различают по виду диэлектрика.

Условные обозначения конденсаторов постоянной ёмкости

Конденсатор является пассивным электронным компонентом. Ёмкость конденсатора измеряется в фарадах. Первые конденсаторы, состоящие из двух проводников, разделенных непроводником диэлектриком , упоминаемые обычно как конденсатор Эпинуса или электрический лист, были созданы ещё раньше [3]. Конденсатор является пассивным электронным компонентом [4]. В простейшем варианте конструкция состоит из двух электродов в форме пластин называемых обкладками , разделённых диэлектриком , толщина которого мала по сравнению с размерами обкладок см. Практически применяемые конденсаторы имеют много слоёв диэлектрика и многослойные электроды, или ленты чередующихся диэлектрика и электродов, свёрнутые в цилиндр или параллелепипед со скруглёнными четырьмя рёбрами из-за намотки.

Урок 2.3 — Конденсаторы

Наряду с резисторами конденсаторы являются наиболее широко используемыми компонентами электрических цепей. Основные характеристики конденсатора — номинальная ёмкость и номинальное напряжение. Чаще всего в схемах используются постоянные конденсаторы , и гораздо реже — переменные и подстроенные. Отдельной группой стоят конденсаторы, изменяющие свою ёмкость под воздействием внешних факторов. Общие условные графические обозначения конденсаторов постоянной ёмкости приведены на рис. Номинальное напряжение конденсаторов кроме так называемых оксидных на схемах, как правило, не указывают. Только в некоторых случаях, например, в схемах цепей высокого напряжения рядом с обозначением номинальной ёмкости можно указывать и номинальное напряжение см. Для оксидных же конденсаторов старое название электролитические и особенно на принципиальных схемах бытовых электронных устройств это давно стало практически обязательным рис.

Замена испорченных электролитических конденсаторов на полярность при замене электролитического конденсатора или.

Материнская плата очень сложное электронное устройство, которое объединяет и согласовывает работу всех комплектующих компьютера. Со временем материнская плата может выйти из строя по различным причинам: перегрев, старение комплектующих и т. Очень часто на старых материнках можно обнаружить вздувшиеся электролитические конденсаторы.

Поэтому нагрев такого конденсатора приводит к выходу его из строя, так как электролит испаряется. Больше половины отказов материнских плат средней и нижней ценовой категории происходит по вине высохших или вздувшихся конденсаторов. Еще чаще по этой причине ломаются компьютерные блоки питания. Поскольку печать на современных платах очень плотная, производить замену конденсаторов нужно очень аккуратно. Можно повредить и при этом не заметить мелкий бескорпусой элемент или разорвать замкнуть дорожки, толщина и расстояние между которыми чуть больше толщины человеческого волоса.

Дорожки и контактные площадки на современных платах становятся все меньше, а сами платы зачастую являются многослойными. Все это значительно усложняет процесс отсоединения элемента с целью контроля его работоспособности.

Наверное, у каждого радиолюбителя хоть раз да взрывался танталовый конденсатор из-за неправильной переплюсовки. В этой статье я расскажу, что такое танталовый конденсатор, зачем он нужен и как вообще с ним работать. Если после прочтения у вас останутся вопросы — смело задавайте их в комментариях, а я постараюсь ответить. Твердотельные танталовые конденсаторы по большинству параметров соответствуют требованиям к современным электронным устройствам. Они отличаются малыми габаритами, высокой удельной емкостью, надежностью при соблюдении правил на всех этапах их жизни и совместимостью с общепринятыми технологиями монтажа. Преимуществом является и то, что важный параметр конденсатора — ESR эквивалентное последовательное сопротивление — с ростом частоты не возрастает, а в некоторых случаях даже уменьшается. Чтобы сократить число отказов и продлить рабочий период устройства, необходимо учитывать его индивидуальные особенности при изготовлении, хранении, монтаже и во время работы.

Здравствуйте, гость Вход Регистрация. Правила Форума «Электрик». Файловый архив форумов.

Диагностика и замена конденсаторов сплит-систем — ремонтируем кондиционер

Диагностика и замена конденсаторов сплит-систем — ремонтируем кондиционер

Ремонт кондиционеров: Москва, Санкт-Петербург, Самара, Казань, Ростов-на-Дону, Краснодар, Пермь, Екатеринбург, Красноярск, Саратов

Ремонт кондиционеров

Для устойчивой работы современной климатической техники критически важна правильная работа двигателя-компрессора, который регулирует давление и обеспечивает движение фреона в контуре охлаждения. Поэтому, когда компрессор перестает запускаться, первым делом следует проверить наличие напряжение на его клеммах.

Если с напряжением все в порядке, то следует обратить внимание на следующую по вероятности появления проблему – исправность рабочего и пускового конденсаторов. Напомним, что эти конденсаторы используются в асинхронных электрических двигателях переменного тока для обеспечения быстрого запуска и оптимального режима их работы.

Что следует знать о маркировке конденсаторов, используемых в кондиционерах

На принципиальных электрических схемах конденсатор обозначается в виде двух коротких параллельных линий, символизирующих его обкладки, и обозначается буквой «С», за которой следует порядковый номер компонента.

Основным параметром любого конденсатора является его емкость, характеризующая величину заряда, которую он может накопить. Емкость измеряется в специальных единицах – Фарадах (Ф), но на практике чаще всего применяются меньшие (дольные) величины (микрофарады, нанофарады и пикофарады). Для правильной работы электрических двигателей-компрессоров бытовых сплит-систем чаще всего используются пусковые и рабочие конденсаторы емкостью 100 и 1 микрофарад (мкФ).

Другим важным параметром конденсатора является его номинальное рабочее напряжение, при котором он способен выполнять возложенные на него функции расчетное время. Многие серьезные производители, кроме того, указывают на корпусе конденсаторов сроки их гарантированной эксплуатации (в часах) при подаче определенного напряжения.

Как проверить исправность пусковых и рабочих конденсаторов компрессора

Для проверки работоспособности любого конденсатора можно использовать специальный прибор, называемый измерителем емкости, или же обычный бытовой тестер (мультиметр), поддерживающий данную функцию.

1. Отключите сплит-систему от сети электропитания.
2. Разрядите конденсатор, соединив его выводы.
3. Отсоедините (выпаяйте) одну из клемм конденсатора из платы.
4. Переведите контролирующий прибор в режим измерения емкости. При этом щупы должны быть включены в соответствующие гнезда (один — в общее гнездо, обозначенное знаком «*» или буквами «COM», а другой – в гнездо с обозначением «Сx»).
5. Подсоедините щупы прибора к разным выводам конденсатора. При этом переключатель режимов измерения должен быть выставлен на величину, превышающую расчетную емкость измеряемого конденсатора. Некоторые измерительные приборы не требуют установки предела измерения, так как делают это автоматически.
6. Наблюдайте измеренное значение емкости на экране (стрелочном или электронном) прибора. В приборах с автоматическим определением пределов измерений емкости значение появится на экране с небольшим запаздыванием.

Если измеренное значение емкости не соответствует номинальному, то такой конденсатор требуется заменить. Лучше всего заменить вышедший из строя конденсатор компонентом с такими же параметрами и желательно того же самого производителя. Устанавливая его на плату, не опасайтесь перепутать контакты, так как подобные конденсаторы не являются электролитическими и не имеют полярности, поэтому могут быть припаяны в любом положении.

Где отремонтировать кондиционер?

Как выбрать конденсатор для печатных плат? — Производство печатных плат и сборка печатных плат

Вместе с конденсатором печатной платы могут присутствовать дискретные конденсаторы. Это может работать как конденсаторы с сосредоточенными параметрами. Это удобно, потому что с его помощью можно создать систему распространения вашего высококачественного дизайна.

Что такое конденсатор для печатных плат?

Печатные платы могут функционировать как конденсаторы. Это связано с тем, что конденсаторы могут состоять из двух предметов, сделанных из металла, разделенных материалом, который не является диэлектриком. Следовательно, объединение компонентов печатной платы, контактных площадок, контактов и дорожек должно превратиться в конденсатор, который сможет дестабилизировать колебания частоты.

Помимо этого, силовые и гранд-планы обеспечивают необходимую развязывающую емкость. Вы даже можете использовать конденсаторы на краях вашей печатной платы. Вам нужно всего лишь получить два хороших медных самолета. Это будет служить конденсаторами. Затем мы можем перейти к дискретным конденсаторам, соединенным с конденсатором печатной платы. Это может работать как конденсаторы с сосредоточенными параметрами, которые вы будете использовать при создании системы для распространения вашего проекта.

Запросить производство и сборку печатных плат сейчас

Развязывающий конденсатор

Эффективность вашей конструкции зависит от некоторых факторов. Это включает в себя влияние развязывающих конденсаторов на печатные платы. Как правило, этот план имеет верхний и нижний слои, расположенные по бокам чипа. Вы соединяете переходные отверстия с землей и плоскостью питания. Подключение полных конденсаторов должно быть выполнено к заземляющему слою (неразрывно) из-за того, что это имеет некоторые преимущества.

Их уровень импеданса обычно самый низкий. К сожалению, если вы ищете сигналы высокой частоты, устройство может не сработать. У вас должна быть хорошая планировка. Это гарантирует, что маршрутизация не попадет в какие-то другие движения. Поэтому очень важно, чтобы в вашей конструкции были двухслойные платы.

Конденсатор без печатных плат

В 1979 году конденсаторы с печатными платами были запрещены. Это означает, что у производителей не было другого выбора, кроме как чем-то его заменить. Это ди2-этилгексилфталат. Диэлектрическую жидкость можно увидеть в балластных конденсаторах, не содержащих печатных плат. В настоящее время около четверти конденсаторов содержат ДЭГФ.

Роль встроенных конденсаторов в дизайне печатной платы Конденсатор печатной платы

Конденсаторы работают особым образом. Вы можете легко построить его, используя листы алюминиевой фольги. Возьмите два таких листа и разделите их с помощью пластиковой сумки для покупок. Затем подсоедините фольгу под заземлением к отрицательной клемме источника питания постоянного тока, а затем подключите верхнюю алюминиевую фольгу к положительной клемме источника питания. Повышение напряжения привело к тому, что обе пластины из алюминиевой фольги с шумом притянулись друг к другу.

Запросить производство и сборку печатных плат сейчас

Конденсаторы потока содержат слишком много слоев

Конденсаторы, которые мы используем в наших конструкциях печатных плат, обычно отличаются от конденсаторов, встроенных в классную комнату любого ученика. Прежде чем проектировать печатные платы, вы должны знать различные свойства различных типов конденсаторов. Это поможет в планировании, а также в дизайне.

Если вы работаете с конструкциями, монтируемыми на поверхность, и конструкциями, устанавливаемыми в сквозные отверстия, вы можете выбрать конденсаторы, используя библиотеки проектирования. Этот выбор делается на основе комбинации различных атрибутов, включая номинальное напряжение, допуск номинального значения, тип диэлектрика, температурный коэффициент и емкость.

Монтаж в сквозное отверстие стал второстепенным по сравнению с технологией поверхностного монтажа. Однако сверление отверстий и крепление выводов компонентов в радиальном или осевом направлении через плату добавят некоторую ценность для некоторых конкретных приложений. Промышленные, аэрокосмические и военные приложения нуждаются в надежности всякий раз, когда компоненты подвергаются воздействию окружающей среды и механическим нагрузкам. Типы конденсаторов THM: керамические диски (неполяризованные), пластиковая пленка, серебряная слюда, танталовые и поляризованные электролитические типы.

Конденсаторы для поверхностного монтажа (SMT) не требуют сверления отверстий в слоях. Они также будут монтироваться непосредственно на поверхность печатной платы. Сквозные выводы заменены ампулами, что обеспечивает токопроводящее соединение между слоями печатной платы. Конденсаторы SMT крепятся к двум сторонам платы. Они также имеют небольшие размеры по сравнению с конденсаторами для сквозного монтажа (THM). Типы конденсаторов SMT включают многослойные керамические, танталовые, слюдяные, электролитические и пленочные конденсаторы.

Встроенные конденсаторы, сигнальные и печатные платы

Сегодня известные в истории конденсаторы играют важную роль в печатных платах с технологией поверхностного монтажа. Глядя на несколько доступных типов конденсаторов, можно понять, как технология конденсаторов развивалась от прошлого до сегодняшнего дня, а также оказала влияние на будущее проектирования печатных плат.

Конденсаторы для поверхностного монтажа имеют ряд преимуществ. К ним относятся низкая паразитная индуктивность, автоматизированная сборка и небольшой размер. Аналогичные особенности были замечены с более старыми типами монтажа конденсаторов в сквозное отверстие. Это дает много преимуществ для разработчиков печатных плат, работающих с SMT.

Встроенные печатные платы и компоненты Теперь

Материалы для встроенных емкостей изготавливаются из диэлектрического материала, который обычно очень тонкий. Кроме того, они зажаты между двумя медными слоями. В процессе производства покрытие из эпоксидного материала помогает ламинировать медную фольгу. Конденсаторы, встроенные в гибкую или жесткую подложку печатной платы под выводом интегральной схемы, обычно имеют очень короткие электрические пути, что снижает паразитную индуктивность и емкость и сводит к минимуму электромагнитные помехи.

Из-за увеличения плотности емкости встроенные конденсаторы могут стать развязывающими конденсаторами. Следовательно, он может обеспечить удаление конденсаторов, которые являются дискретными. Когда вы объединяете эти возможности с уменьшением размера, встроенные конденсаторы становятся очень ценными для портативного, медицинского, вычислительного и телекоммуникационного оборудования.

Меньшая площадь для продуктов стала очень важной. Это значение положило начало революции в технологии конденсаторов. Следующий шаг связан с разработкой сверхтонких алюминиевых конденсаторов с высокой плотностью, которые обеспечивают стабильность в высокотемпературных и высоковольтных приложениях, а также в схемах, питающих их.

Еще один электролитический ультратонкий суперконденсатор предназначен для радиочастотных приложений и микропроцессора, работающего с низким энергопотреблением. Разработанные как встроенные компоненты, суперконденсаторы обеспечивают очень долгий срок службы. Это необходимо для подготовки к устройствам Интернета вещей (IoT) следующего поколения в сочетании с устойчивостью к ударам и вибрации.

Запросить производство и сборку печатных плат

Различные типы конденсаторов Конденсатор в печатной плате

Керамические конденсаторы

Эти конденсаторы являются диэлектрическими по своей природе и изготовлены из керамических материалов. Керамические конденсаторы обычно имеют небольшие значения емкости. Это значение обычно находится в диапазоне от 1F до 1µF. Их конденсаторы имеют отличную частотную характеристику. Также они никогда не подвержены воздействию паразитов.

Керамические конденсаторы класса 1 обеспечивают малые потери, точность и высокую стабильность. Допуск их номинального значения может находиться в пределах 1%. Керамические приводы класса 2 имеют более высокие значения емкости. Однако их термическая стабильность ниже, а допуски на их номинальные значения менее чувствительны. Керамические конденсаторы, работающие с большой мощностью, имеют максимальную емкость 100 мкФ. Кроме того, они могут работать с гораздо более высокими напряжениями, которые могут достигать 100 кВ.

MLCC – многослойные керамические конденсаторы

Эти конденсаторы составляют большую часть конденсаторов, используемых сегодня в печатных платах для поверхностного монтажа (ПП). Все MLCC состоят из серебряно-палладиевых электродов, которые чередуются, или серебряных электродов, покрытых никелем, покрытых оловом (покрытых), а затем переплетенных. Тип диэлектрика, используемый при изготовлении MLCC, влияет на термическую стабильность и емкость.

Конденсаторы с диэлектриком из цирконата кальция или оксида титана имеют меньшую емкость. Они также имеют некоторые тепловые характеристики, которые очень стабильны. При работе с приложениями для печатных плат, включающими высокочастотные схемы, работающие с постоянной времени, выбирайте высокотемпературный MLCC с низкой емкостью. MLCC с диэлектриком из титаната бария обеспечивают высокую емкость, необходимую для развязки и сглаживания источника питания.

Обратите внимание, что высокая емкость MLCC уравновешивается свойствами диэлектрика. Со временем происходит изменение диэлектрика титаната бария при подаче напряжения.

Конденсаторы MLCC имеют низкое сопротивление. Из-за этого у них мало проблем с генерируемым теплом за счет сопротивления. Кроме того, конденсаторы обладают большим сопротивлением пульсациям.

Слюдяные конденсаторы

Они функционируют как фильтры пульсаций и развязывающие конденсаторы в схемах преобразования энергии, связи, постоянной времени и резонансных цепях. Слюдяные конденсаторы изготавливаются из листов слюды, обе стороны которых покрыты осажденным металлом.

Слюдяные конденсаторы SMT и THM обеспечивают высокую стабильность, надежность и точность. Допуски их номинального значения составляют +-1%, +-2% или +-5%.

Конденсаторы из пластиковой пленки

В конденсаторах этого типа используются различные диэлектрические материалы. Эти материалы сегментируют эти компоненты для некоторых конкретных приложений. К ним относятся общая развязка, связь и фильтрация. Металлизированные пленочные конденсаторы, такие как майлар, а также другие конденсаторы из полистирола и полиэстера состоят из тонкого металлического слоя, который нанесен на пластиковую пленку, соединяющую каждый вывод. В конденсаторах с пленочной фольгой, таких как ПТФЭ-политетрафторэтиленовый конденсатор, используются пластиковые пленки для разделения двух электродов, изготовленных из металлической фольги.

Конденсаторы FCN

Конденсаторы этого типа имеют металлизированную неиндуктивную конструкцию из полиэтиленнафталатной пленки, которая обеспечивает такие же частотные характеристики и стабильную температуру, что и традиционные конденсаторы из полиэфирной пленки. Конденсаторы FCN обычно имеют низкое ESR. Вот почему он обеспечивает высокую частоту и превосходную производительность.

Благодаря этому конденсаторы FCN выполняют функции фильтрации на выходе, на входе источника питания, передачи сигналов и фильтрации электромагнитных помех.

Запросить производство и сборку печатных плат

Полифениленсульфидные (PPS) многослойные металлизированные пленочные конденсаторы типа FCP

Конденсаторы этого типа имеют высокие значения емкости. Кроме того, в широком диапазоне температур их высокочастотная характеристика превосходна. Так же, как конденсаторы FCP, пленочные конденсаторы типа FCA (акриловые) обеспечивают значения пар высокой емкости с гораздо лучшей фильтрацией высоких частот. Их шумоизоляция автобуса также превосходна. Конденсаторы FCA состоят из выводов из сплава, покрытых медью и металлизированной смоляной пленкой, имеющих многослойные неиндуктивные слои.

Танталовые конденсаторы

В этих конденсаторах используется тонкий оксидный напильник на тантале, который используется как электролит. Поскольку оксидный слой покрывает танталовый анод и действует как диэлектрик, существует проводящий катод, который покрывает анод и диэлектрик.

Несмотря на то, что танталовые конденсаторы не обладают той же емкостью, что и алюминиевые электролитические конденсаторы, танталовые конденсаторы обеспечивают стабильность, долговечность и высокую емкость от 1 мкФ до 100 мкФ. Танталовые конденсаторы SMT обладают аналогичными свойствами. Это также включает в себя широкий диапазон рабочих температур.

Алюминиевые электролитические конденсаторы

Конденсаторы этого типа обладают гораздо более высокой емкостью по сравнению с конденсаторами других типов. Однако их значения для номинального допуска очень широки. Более высокие значения для более высокой емкости обеспечивают сглаживание пульсаций электролитическими конденсаторами всякий раз, когда они используются в источниках питания, и они функционируют как конденсаторы связи.

В результате широких значений допуска, а также увеличения эквивалентного последовательного сопротивления с частотой электролитические конденсаторы не работают с высокими частотами. Электролитические конденсаторы для поверхностного монтажа обеспечивают высокую температурную стабильность, низкий импеданс и высокую емкость.

Кроме того, эти электролитические конденсаторы SMT могут должным образом противостоять вибрации на нестационарных печатных платах – печатных платах.

Как работают конденсаторы? конденсатор на печатной плате

Конденсаторы являются хорошо известными пассивными компонентами, используемыми в цепях. Они аналогичны резисторам. Конденсаторы помогают накапливать электрический заряд. Они также предлагают разные варианты. Это зависит от конструкции цепи. Емкость связана с мерой энергии или заряда, который может нести конденсатор.

Конденсаторы в своей основной форме состоят из двух пластин с изолятором между ними. Этот изолятор является диэлектриком. Конденсаторы бывают разных типов. Они состоят из различных диэлектрических материалов и могут использоваться для различных целей.

Емкость измеряется в фарадах. Этот агрегат довольно крупный. Вот почему он обычно используется в микрофарадах или пикофарадах. Также конденсаторы могут быть неэлектролитическими или электролитическими. Первый может быть подключен в любом возможном направлении в цепи. Что касается электролитических конденсаторов, вы должны установить их на цепь в правильной ориентации. Один из выводов положительный, а другой отрицательный. Расположение электролитических конденсаторов может не позволить вашим схемам работать должным образом. Это может даже заставить их лопнуть.

Конденсаторы могут иметь различное применение. Одна из их важнейших ролей может быть найдена в цифровой электронике. Здесь они защищают микросхемы от любого шума. Из-за того, что весь заряд, который они несут, можно быстро сбросить, они часто используются в лазерах и вспышках в сочетании с емкостными датчиками и схемными устройствами. Цепи с конденсаторами обычно демонстрируют поведение, зависящее от частоты. Вот почему их можно использовать в схемах, усиливающих некоторые частоты.

Вы можете добавлять конденсаторы параллельно или последовательно, как и резисторы. Однако расчет прямо противоположен расчету резисторов. Последовательное соединение компонентов имеет один общий узел. Кроме того, оба узла совместно используются в любое время, когда соединение параллельное. Резисторы, соединенные последовательно, должны быть сложены вместе, если вы хотите получить общее значение сопротивления. Также следует добавить конденсаторы, имеющие параллельное соединение, если вам нужна общая величина емкости.

Запросить производство и сборку печатной платы сейчас

Выбор компонентов конденсатора для вашей печатной платы

ваша печатная плата.

Новые разработчики печатных плат всегда сталкиваются с трудностями при выборе правильных электронных компонентов. Неправильный выбор этих компонентов может привести к неправильной работе, полному отказу или нежелательной работе вашей печатной платы.

В зависимости от типа компонента существуют некоторые важные параметры, которые разработчики печатных плат должны учитывать при выборе компонента на этапе проектирования. В этом разделе рассматриваются важные аспекты выбора основных электронных компонентов.

Как выбрать конденсаторы

Конденсаторы используются в различных схемах. Выбор компонента вашего конденсатора для вашей печатной платы, используя только значение емкости, обычно недостаточно в большинстве приложений. Как и компоненты резисторов, конденсаторы также имеют коэффициенты допуска. Существует изменение фактической емкости компонента конденсатора. Это основано на процессе изготовления, старении, смещении постоянного тока и рабочей температуре.

Поэтому при выборе компонента для конденсатора необходимо учитывать допуски емкости. Разница в цене между конденсаторами с высоким и низким допуском также значительно различается. Однако, если цена для вас не имеет значения, мы советуем вам выбрать конденсатор с допуском ниже 10%. Для большинства маломощных цепей достаточно допуска 10% или даже 20%.

Какое значение емкости вы получите?

Конденсатор может выйти из строя, если возникнет перегрузка по напряжению или напряжение окажется выше ожидаемого. В большинстве случаев конденсаторы подключаются параллельно либо к выходу, либо к подсхеме, либо к цепи. Ожидаемое падение напряжения на вашем конденсаторе должно быть рассчитано или известно. Мы рекомендуем, чтобы ваш буфер напряжения был на 50% выше ожидаемого падения напряжения. Это означает, что если ожидаемое падение напряжения на конденсаторе вашей печатной платы составляет 10 вольт, вам следует выбрать конденсатор с номинальным напряжением 15 вольт или более.

Ожидаемый срок службы или срок службы конденсатора можно определить как период времени, в течение которого конденсатор остается работоспособным и обеспечивает емкость, соответствующую его конструкции. Понятно, что это критично, особенно для электролитического конденсатора. Срок службы конденсатора в условиях нормальной эксплуатации обычно указывается производителем в паспорте изделия.

Температура конденсатора для рабочих диапазонов. Это должно быть видно так же, как резисторы. В зависимости от типа приложения, пульсирующего тока и значения ECR для усовершенствованных конструкций необходимо учитывать рабочую частоту.

Советы по размещению обходного конденсатора на печатной плате

Установка обходного конденсатора может быть очень важным этапом в процессе проектирования печатной платы. Неправильное их размещение может привести к отрицательной производительности. Еще одна критическая ситуация, когда у вас очень мало конденсаторов для некоторых компонентов. Всякий раз, когда возникают подобные случаи, вы должны сообщить информацию инженеру. Это заставит их обновить схему.

• Знайте, следует ли размещать компоненты на нижней стороне платы.
• Если к выводу питания интегральной схемы подключено много конденсаторов с разными номиналами, то конденсатор с наименьшим номиналом следует размещать очень близко к контакту вашего устройства. .
• Большие танталовые и неполяризованные конденсаторы должны быть размещены близко к устройству или контакту от самого низкого до самого высокого значения.
• Устройства с большим количеством выводов питания должны иметь один или несколько обходных конденсаторов на каждый вывод питания.
• Обязательно сверяйтесь со схемой каждый раз, когда устанавливаете обходной конденсатор, так как они обычно представляют собой логические входные контакты, «привязанные к высокому уровню»

Запросить расчет стоимости изготовления и сборки печатной платы

Утилизация конденсатора печатной платы

Утилизация конденсаторов, не содержащих ПХД, обычно требует соблюдения пользователем правил федерального правительства, регулирующих утилизацию. Уже доступен документ, в котором представлены инструкции для складов металлолома, в которых показано, как это делается.

Дробление и измельчение больше не могут использоваться в качестве альтернативы. Это потому, что это загрязнит область, где вы это делаете. В связи с этим удаление и хранение конденсаторов, не содержащих печатных плат, помогает снизить требования и предотвратить их нарушение.

Требования к утилизации

В качестве альтернативы вы можете утилизировать конденсаторы, обратившись к перевозчику за помощью в транспортировке отходов ПХД. При этом необходимо вести соответствующие записи. Это включает в себя количество бочек, дату, когда вы выбрали перевозку, дату получения и название перевозчика.

Заключение

Обратите внимание, что развязка предлагает энергию резервуара, помогающую сгладить напряжение в любое время, когда происходит изменение величины потребляемого тока. Для подачи питания требуется некоторое время, прежде чем он отреагирует на напряжение из-за индуктивности. Следовательно, развязывающий колпачок должен закрыть этот зазор. Для этого убедитесь, что он находится ближе к цифровому чипу. В противном случае индуктивность провода может быстро нарушить работу и, следовательно, затруднить быстрое получение дополнительного тока.

Как работают конденсаторы: общие сведения о конденсаторах

Общие сведения о конденсаторах

Конденсаторы являются одним из наиболее распространенных пассивных компонентов в цепях, как и резистор. Конденсаторы накапливают электрический заряд и выполняют разные функции в зависимости от схемы. Емкость является мерой того, сколько заряда или энергии может нести конденсатор. В своей самой простой форме конденсатор состоит из двух проводящих пластин, разделенных изолятором (диэлектриком), который обычно обозначается символом схемы. Существует множество различных типов конденсаторов, изготовленных из различных диэлектрических материалов и используемых для самых разных целей.

Емкость измеряется в фарадах, что является довольно большой единицей, поэтому чаще всего используется в микрофарадах (мкФ, 10 ^-6 ) или пикофарадах (пФ, 10 ^-12 ). Конденсаторы могут быть как электролитическими, так и неэлектролитическими. Неэлектролитические конденсаторы можно включать в цепь в любом направлении. Электролитические конденсаторы должны быть установлены в правильной ориентации на цепи, так как один вывод положительный, а другой отрицательный. Размещение электролитических конденсаторов неправильно помешает вашей схеме работать должным образом или даже может привести к их взрыву.

Конденсаторы имеют множество применений. Они играют важнейшую роль в цифровой электронике, поскольку защищают микросхемы от помех в сигнале питания за счет развязки. Поскольку они могут быстро сбрасывать весь свой заряд, их часто используют во вспышках и лазерах вместе с устройствами с настроенной схемой и емкостными датчиками. Цепи с конденсаторами демонстрируют частотно-зависимое поведение, поэтому их можно использовать со схемами, избирательно усиливающими определенные частоты.

Конденсаторы можно добавлять последовательно или параллельно, как и резисторы, но их расчет противоположен резисторам. Компоненты, соединенные последовательно, имеют один общий узел, а при параллельном соединении оба узла являются общими. Резисторы, соединенные последовательно, суммируются, чтобы найти общее сопротивление, а параллельно соединенные конденсаторы складываются, чтобы найти общую емкость. Резисторы, соединенные параллельно, и конденсаторы, соединенные последовательно, используют одну и ту же формулу, чтобы найти общее значение Xeq = (1/[(1/X1+1/X2+. ..+1/Xn)], просто подставьте значение резистора или конденсатора в X .

Узнайте, как расшифровать различные типы конденсаторов, см. наши примечания к схемам конденсаторов.

Проект конденсатора: цифровой измеритель емкости

Этот проект электроники позволяет измерять емкость конденсаторов в диапазоне от 0,000 пФ до 1000 мкФ. То есть ЖК-дисплей 16×2 будет отображать шкалу от 0,000 пФ до 1000 мкФ, основными компонентами которого будут Arduino Uno и дисплей. Если вы потеряли техническое описание и нуждаетесь в быстром измерении, этот проект «Сделай сам» идеально подходит для быстрой проверки.

Требуемое время: 10 часов в зависимости от опыта
Уровень опыта: Промежуточный

Нажмите здесь, чтобы приобрести комплект метра емкости

Комплект измерителя емкости включает в себя:

Требуется инструменты и детали:

92214

. железо

• Припой
• Инструмент для зачистки проводов
• Резак
• Плоскогубцы с иглами
• Мультиметр
• Электрическая дрель
• Сверло 1/16″
• #22, провод любого цвета, 1 метр
• Аккумулятор 9 В

Шаг 1. Принципиальная схема

На этом этапе вы очень хорошо сконцентрируетесь на том, что будете строить. То есть этот шаг вашего проекта имеет решающее значение, так как вам нужно будет понять, как подключить каждый компонент, чтобы весь проект функционировал правильно. Поэтому этот шаг становится основным шагом или обязательной мерой для успешного завершения вашего проекта. Увеличенная версия будет в конце инструкции.

Цифровой измеритель емкости от 0,0001 пФ до 1000 мкФ
Нажмите, чтобы увеличить

Шаг 2 – ЖК-дисплей 16×2

На этом этапе вы можете вырезать 2×6 контактов и вставить их в отверстия ЖК-дисплея 16×2 в соответствующих контактах: с 1 по 6 и с 11 по 16, чтобы у вас было больше места для работы между печатной платой и дисплеем, когда это последнее. быть установлен.

ЖК-дисплей

Шаг 3 – ЖК-дисплей 16×2 2

На этом этапе вы собираетесь выполнить основные подключения к дисплею, которые вы позже подключите к Arduino Uno. Затем вы должны определить соединения от ЖК-дисплея 16×2 в контактах: 4, 6, 11, 12, 13 и 14, которые будут подключены соответственно к Arduino Uno в контактах: 11, 9, 5, 4, 3, и 2, не забывая о соединениях с +5V, GND и Pot of 10K.

Соединения ЖК-дисплея

Шаг 4 – ЖК-дисплей 16×2 3

На этом шаге вы сопоставите ранее выполненные соединения с ЖК-дисплеем с будущими соединениями, которые вы будете выполнять на печатной плате: посмотрите на фотографию, где вы можете рассмотреть детали ближе.

Совместите соединения

Шаг 5 — Печатная плата

Как только вы узнаете, как выполнить соединения между вашим ЖК-дисплеем 16×2 и печатной платой, вы должны разделить их, чтобы можно было установить на печатную плату: разъемы без кожуха, используя 2×8 контактов сбоку от цифровых контактов, используя 2 контакта в другая сторона для подключения к GND и +5V.

Печатная плата

Шаг 6 – Соединения печатной платы

На этом шаге вы собираетесь подключить GND, чтобы вы могли подключить все GND, и поэтому вы можете установить потенциометр 10K непосредственно на дорожку GND, а затем вы также можете подключить ее к дорожке + 5V, завершая соединения с этот компонент припаивает центральный штифт к другой близкой дорожке.

Соединения печатной платы

Шаг 7 — печатная плата 3

Теперь вы можете выполнить все соединения: то есть подготовить соединения и оставить достаточно места, чтобы впоследствии можно было установить ЖК-дисплей 16×2.

Все соединения печатной платы

Шаг 8. Соединение печатной платы и дисплея

Пришло время согласовать каждое соединение между печатной платой и вашим ЖК-дисплеем, чтобы впоследствии можно было правильно припаять каждый установленный элемент.

Соединение печатной платы и дисплея

Шаг 9. Соединение печатной платы и дисплея 2

Внимательно проверьте соединения на задней стороне вашей печатной платы, чтобы вы могли видеть, все ли в порядке с теми соединениями, которые вы сделали между печатной платой и ЖК-дисплеем. Очевидно, вы также собираетесь проверить соединения, выполненные с GND и + 5V, на правильном пути.

Проверьте соединения

Шаг 10. Завершение проекта

После завершения проекта оставьте ясным, какие результаты. То есть необходимо определить выходы для этого проекта: в данном случае это A0 для отрицательного (-) и A4 для положительного (+).

Завершение проекта

Шаг 11. Подготовка к выполнению точных измерений

Перед загрузкой кода вы должны устранить металлические части отверстий печатной платы A0 и A4 с помощью сверла 1/16 дюйма, чтобы сохранить «0» (нулевую) емкость, когда гнездовой разъем 1×6 Position — сквозной стиль для Установлена ​​Ардуино Уно.

Выполнение измерений

Шаг 12. Корпус Arduino

Перед установкой Arduino Uno в корпус обрежьте пластиковые стойки.

Корпус Arduino

Шаг 13. Установка экрана на Arduino Uno

После установки Arduino Uno внутри корпуса вы можете установить экран на Arduino Uno.

Монтаж экрана

Шаг 14. Вставка гнездового разъема 1×6 Position — сквозной стиль для Arduino

На этом шаге вы можете вставить разъем 1×6 Position Female Header — пройти через стиль для Arduino Uno, поэтому, когда вы загружаете код, курсор будет отображать 0,000 пФ.

Шаг 15. Загрузка кода

Подключив кабель USB-A к USB-B между вашим проектом и компьютером, загрузите код по адресу: http://pastebin.com/njjKZrfv

Затем обратите внимание на курсор, где вы увидите 0,000 пФ.
