M838 мультиметр цифровой схема. Цифровой мультиметр M838: характеристики, функции и применение

Что такое цифровой мультиметр M838. Какие параметры он может измерять. Как правильно пользоваться мультиметром M838. Какие особенности и преимущества имеет эта модель. На что обратить внимание при выборе и эксплуатации.

Основные характеристики и возможности мультиметра M838

Цифровой мультиметр M838 — это компактный многофункциональный измерительный прибор, широко применяемый как профессиональными электриками, так и радиолюбителями. Рассмотрим его ключевые особенности:

• Измерение постоянного напряжения до 1000 В
• Измерение переменного напряжения до 750 В
• Измерение постоянного тока до 10 А
• Измерение сопротивления до 2 МОм
• Проверка диодов и транзисторов
• Прозвонка цепей со звуковым сигналом
• 3,5-разрядный ЖК-дисплей
• Питание от батареи 9В типа «Крона»

Мультиметр M838 позволяет выполнять основные электрические измерения с достаточной для большинства задач точностью. При этом он отличается простотой использования и доступной ценой, что делает его популярным выбором для начинающих электриков.

Функции и режимы измерений мультиметра M838

Какие параметры может измерять мультиметр M838? Рассмотрим основные функции этого прибора:

Измерение напряжения

Мультиметр позволяет измерять как постоянное (DC), так и переменное (AC) напряжение. Для измерения постоянного напряжения доступны диапазоны 200 мВ, 2000 мВ, 20 В, 200 В и 1000 В. Переменное напряжение измеряется в диапазонах 200 В и 750 В.

Измерение тока

Прибор способен измерять постоянный ток в диапазонах 2000 мкА, 20 мА, 200 мА и 10 А. Для измерения больших токов используется отдельное гнездо «10A».

Измерение сопротивления

Доступны диапазоны измерения сопротивления 200 Ом, 2000 Ом, 20 кОм, 200 кОм и 2000 кОм (2 МОм).

Проверка диодов и транзисторов

Мультиметр позволяет проверять исправность полупроводниковых диодов и измерять коэффициент усиления биполярных транзисторов (h21E).

Прозвонка цепей

В режиме прозвонки при сопротивлении цепи менее 50 Ом раздается звуковой сигнал, что удобно для поиска обрывов и замыканий.

Правила использования мультиметра M838

Как правильно пользоваться мультиметром M838 для получения точных результатов измерений? Вот основные рекомендации:

1. Перед началом измерений убедитесь в исправности прибора и достаточном заряде батареи.
2. Правильно выбирайте режим и диапазон измерений в зависимости от измеряемой величины.
3. При измерении напряжения подключайте щупы параллельно нагрузке.
4. Измерение тока производите, включая мультиметр последовательно в цепь.
5. Для измерения сопротивления отключайте питание от проверяемой цепи.
6. При измерении больших токов используйте гнездо «10A».
7. Соблюдайте полярность при измерении постоянных величин.
8. Не превышайте допустимые пределы измерений.

Соблюдение этих простых правил обеспечит безопасность и точность измерений с помощью мультиметра M838.

Преимущества и недостатки мультиметра M838

Какие сильные и слабые стороны имеет мультиметр M838 по сравнению с аналогами? Рассмотрим основные плюсы и минусы этой модели:

Преимущества:

• Доступная цена
• Простота использования
• Компактные размеры
• Широкий набор базовых функций
• Возможность проверки транзисторов
• Наличие звуковой прозвонки

Недостатки:

• Отсутствие автоматического выбора диапазона
• Нет подсветки дисплея
• Невысокая точность на высоких частотах
• Ограниченный ресурс входных гнезд
• Чувствительность к механическим воздействиям

Несмотря на некоторые недостатки, мультиметр M838 остается популярным выбором благодаря оптимальному сочетанию функциональности и цены.

Области применения мультиметра M838

Где может использоваться мультиметр M838? Этот прибор находит применение в различных сферах:

• Бытовой ремонт электрооборудования
• Диагностика автомобильной электрики
• Обслуживание компьютерной техники
• Ремонт бытовой электроники
• Радиолюбительская практика
• Учебные лабораторные работы

Благодаря широкому набору функций и простоте использования, мультиметр M838 может применяться как профессионалами, так и любителями для решения различных измерительных задач.

Советы по выбору и эксплуатации мультиметра M838

На что обратить внимание при выборе и использовании мультиметра M838? Вот несколько полезных рекомендаций:

1. Перед покупкой проверьте комплектацию — в комплекте должны быть щупы и батарея.
2. Убедитесь в наличии инструкции на русском языке.
3. Проверьте качество контактов в гнездах прибора.
4. Периодически проверяйте точность измерений на эталонных источниках.
5. Храните прибор в сухом месте, избегая механических воздействий.
6. Своевременно заменяйте батарею питания.
7. При необходимости замены предохранителя используйте только оригинальные детали.

Соблюдение этих простых правил поможет продлить срок службы мультиметра и обеспечить точность его показаний.

Сравнение мультиметра M838 с аналогами

Как мультиметр M838 соотносится с другими моделями в своем ценовом сегменте? Рассмотрим сравнение с некоторыми популярными аналогами:

Модель	Основные отличия от M838
DT830B	Меньший максимальный ток (200 мА), отсутствие проверки транзисторов
UT33C	Наличие измерения температуры, защитный чехол в комплекте
MY64	Автоматический выбор диапазона, измерение емкости и частоты

Как видим, M838 занимает промежуточное положение, предлагая больше возможностей, чем самые бюджетные модели, но уступая более продвинутым мультиметрам в некоторых функциях.

В целом, мультиметр M838 представляет собой надежный и функциональный прибор, способный удовлетворить потребности большинства пользователей в базовых электрических измерениях. Его простота, доступность и широкие возможности делают его отличным выбором для начинающих электриков и радиолюбителей.

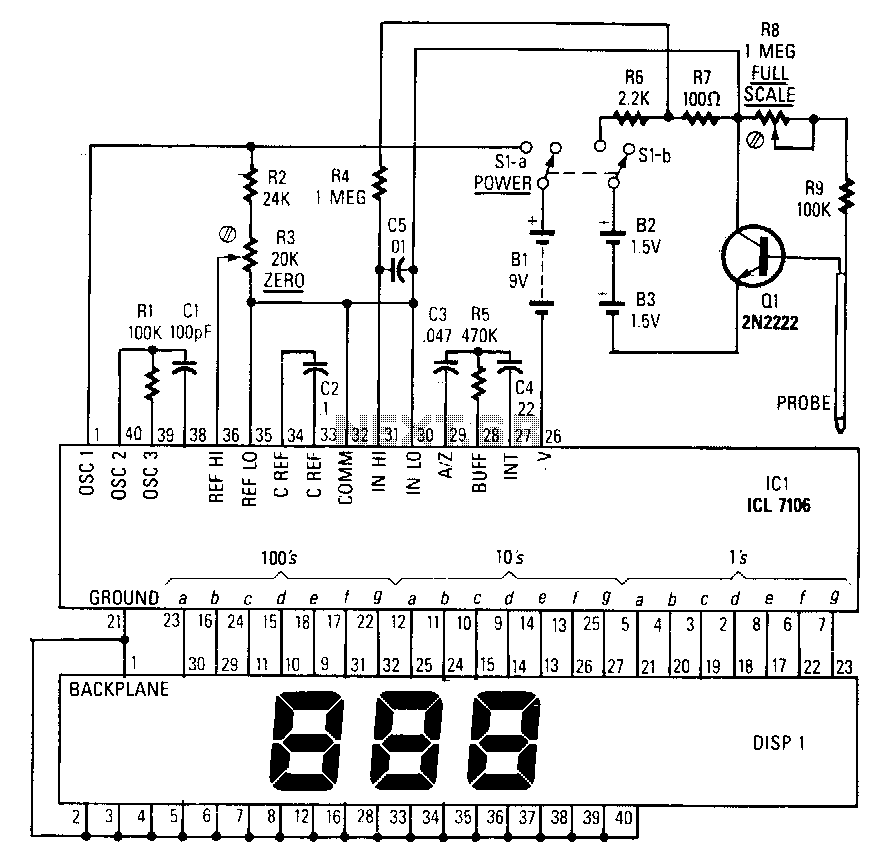

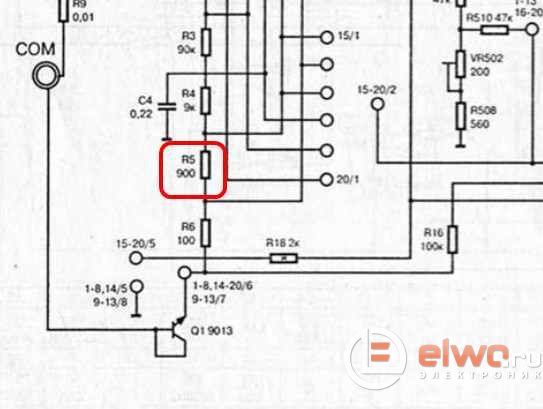

Схема мультиметра m838

Проверял тестером транзисторы и они у меня оказались все не исправные, чуть не выкинул. А оказалась мультиметор заглючил. И так мультиметор глючил но измерениях сопротивлений и на про звонке но пищал. На напряжение показывал нормально. Разобрав на плате заметил что R3 маркировка на плате,на схеме другая имеется небольшая точка на резисторе написано 1. После замены все заработало.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• СХЕМЫ МУЛЬТИМЕТРОВ
• Обзор мультиметра М 838
• Как пользоваться мультиметром M838 или DT838
• Ремонт мультиметра dt 838 своими руками
• Ремонт цифрового мультиметра
• Обзор мультиметра М 838

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт мультиметра DT-838

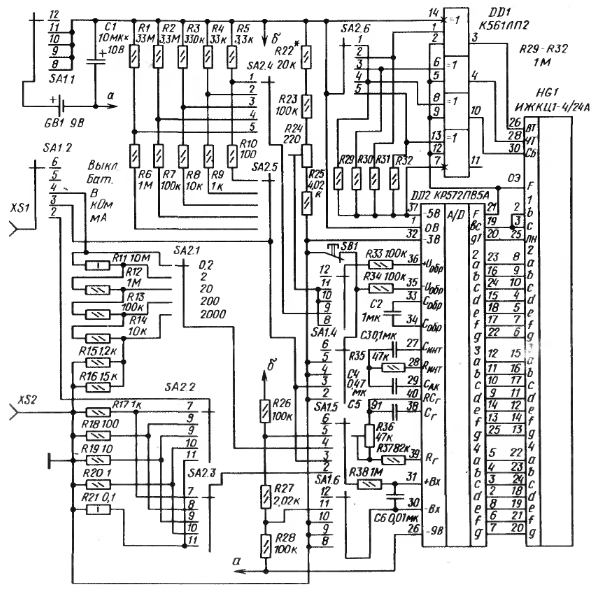

СХЕМЫ МУЛЬТИМЕТРОВ

Обычно мы распаковываем новинки, но тут решили показать прибор популярный и проверенный: мультиметр Mastech M Это один из представителей й серии, потому все сказанное ниже будет справедливо и для прочих. А M мы выбрали потому, что он идет в комплекте с термопарой, и с его помощью можно еще и измерять температуру. Мультиметр M поставляется в коробке из плотного картона, на которой нанесена вся информация по продукции.

Внутри находится пакет из пупырчатой упаковочной пленки. Обратите внимание. В мультиметре уже установлена батарейка типа Крона. Для защиты в схеме прибора предусмотрен предохранитель. Для замены батарейки и предохранителя требуется снять заднюю крышку, которая держится на двух винтах. Снимается она просто, но делать это нужно осторожно, чтобы не сломать фиксаторы. Вот так мультиметр Mastech M выглядит изнутри.

Мультиметр M отлично подойдет для большинства пользователей. С ним справится и начинающий радиолюбитель, и опытный специалист.

Вообще, мультиметры й серии незаменимы для всех, чья профессия или хобби связаны с электрикой, электроникой и автоэлектрикой. Mastech M идеальный выбор в качестве первого мультиметра. Это простой, недорогой и удобный прибор. Навигация 0. Заказ Доставка Оплата Помощь.

Магазины Клиенты Работа Контакты. Оптовикам Госзакупки. Доставка Оплата Помощь. Распаковка 28 июня года Обзоры. Многофункциональный измерительный прибор, простой, удобный и недорогой! Приступим к обзору: Мультиметр M поставляется в коробке из плотного картона, на которой нанесена вся информация по продукции.

В пакете, кроме самого прибора находятся щупы и термопара в целлофановом пакете. Вот так выглядит прибор без упаковки. В комплект поставки мультиметра Mastech M входят щупы и термопара. Мультиметр Mastech M, как пользоваться. Давайте внимательно рассмотрим лицевую панель устройства.

Основные элементы лицевой панели: ЖК-дисплей 3,5 разрядный, 7-сегментный с высотой знака 12,7 мм. Гнездо «10А» для красного измерительного щупа при измерении тока от mA до 10 А. Если вы не пользуетесь мультиметром, его обязательно нужно выключать. Автоматическое выключение не предусмотрена, так что будьте внимательны. Ну, или запасайтесь батарейками. При постоянном включении батарейки хватит на пару дней, не больше.

Диапазон измерения переменного напряжения. Тут предусмотрены два предела измерения: до В и до В. Диапазон измерения силы постоянного тока. ЗВУК — режим звуковой прозвонки. При наличии контакта раздается звуковой сигнал. Диапазон измерения постоянного напряжения. Рекомендации по работе с мультиметром Mastech M Перед измерением сопротивления стоит замкнуть щупы, чтобы узнать погрешность прибора. Во всех прочих пределах показания могут быть ложными из-за слабого тока, выдаваемого прибором.

Несмотря на то, что на приборе в диапазоне проверки сопротивления максимальный предел составляет 2 МОм, использовать Мультиметр M в качестве мегаомметра не рекомендуется, так как прибор выдает слишком маленькое напряжение. Розетка для измерения коэффециента сопротивления биполярных транзисторов предназначена лишь для транзисторов малой мощности. Для транзисторов средней и большой мощности требуется больший ток, который прибор выдать не в состоянии.

Потому, результаты измерения будут неточными. При измерении постоянного тока силой 10А красный щуп необходимо переставить в верхнее гнездо. Главное, по окончании измерения не забыть переставить щуп обратно в среднее гнездо! Иначе, при проведении других измерений вы можете испортить и мультиметр, и проверяемое устройство!

Купить мультиметр Mastech, открыть каталог продукции. Товары Розетки и выключатели Автоматы УЗО дифавтоматы Лампы, патроны Электромонтажный инструмент Реле, контакторы Рубильники Кабель и провод силовой Кабель информационный Монтаж кабеля Светильники, фонари Прожекторы Счётчики электроэнергии Вентиляторы, конвекторы Гирлянды, иллюминация Домофоны и сигнализации Звонки электрические Маркировка Мультиметры, тестеры Промышленные разъемы Светодиодные ленты Сетевые фильтры Слаботочное оборудование Сопутствующие товары Стабилизаторы напряжения Теплый пол Удлинители, разъемы Умный Дом Цифровые термометры Щиты, шкафы, боксы Электроинструмент.

Гарантия качества всей продукции. Любые формы оплаты. Доставка по Москве, отправка в регионы. Интернет-магазин электрики и электромонтажного оборудования Наличный и безналичный расчет, кредитные карты, электронные деньги. Скачать прайс-лист. Примите участие в опросе покупателей — помогите сделать Prestig. Где удобнее забирать интернет-заказы? OK На новом месте — на Ленинградском шоссе. OK На старом, на Дмитровском шоссе было удобнее.

OK В магазине на Новослободской. OK Мне все равно, я заказываю с доставкой. OK Терминал транспортной компании, проверенный вариант. OK Постамат PickPoint — лучший выбор. OK Я ничего не заказываю и не забираю. Принимаем к оплате на сайте:. Visa Mastercard Maestro Яндекс. Доставляем по всей России:. Все права защищены. Закрыть Отправить. Продолжить выбор Перейти в корзину.

Обзор мультиметра М 838

На данный момент выпускается три основные модели цифровых мультиметров, это dt, dt, dt и m Цена — около 3уе. Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt Наряду с обычными возможностями, здесь добавили в строенный генератор синусоидального сигнала 1 кГц.

СХЕМЫ МУЛЬТИМЕТРОВ. На данный момент выпускается три основные модели цифровых мультиметров, это dt, dt, dt и m Первой на .

Как пользоваться мультиметром M838 или DT838

На данный момент выпускается три основные модели цифровых мультиметров, это dt, dt, dt и m Цена — около 3уе. Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt Наряду с обычными возможностями, здесь добавили встроенный генератор синусоидального сигнала 1 кГц. Аналогичной особенностью является и невысокая надёжность подвижных контактов. На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества.

Ремонт мультиметра dt 838 своими руками

Пн-Пт: с до В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения АЦП. В данный момент эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до В входное сопротивление 1 МОм , измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов.

Самостоятельно организовать и произвести ремонт мультиметра вполне по силам каждому пользователю, хорошо знакомому с азами электроники и электротехники. Но прежде чем приступать к такому ремонту необходимо попробовать разобраться с характером возникшего повреждения.

Ремонт цифрового мультиметра

Добавить в избранное. Цифровое автомобильное охранное устройство Цифровой индикатор уровня Карманный стереоприемник Радиоканал для сигнализации Схема музыкальной автосигнализации Цифровой вольтметр на микросхеме К Схема авточасов с расширенными функциями. Назад 1 2 Далее. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема токовых клещей.

Обзор мультиметра М 838

У меня теперь ДВА мультика! Калькулятор SMD-резисторов. Спасибо за блог. Модель с буквой Т на конце, не знаю особенностей, то есть MDT. Конкретно сдох R Дак всё же R35 9Ом или Ом?

Мультиметр M поставляется в коробке из плотного картона, Крона. Для защиты в схеме прибора предусмотрен предохранитель.

Описание: цифровой мультиметр M производит измерения величины постоянного и переменного напряжения, силы постоянного тока, сопротивления и коэффициент усиления биполярных транзисторов h Встроенный генератор 50 Гц будет полезен при испытании радиотехнических устройств. Так же с помощью мультиметра M можно прозвонить полупроводниковые диоды.

Самое подробное описание: ремонт мультиметра dt своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Проверял тестером транзисторы и они у меня оказались все не исправные, чуть не выкинул. А оказалась мультиметор заглючил. И так мультиметор глючил но измерениях сопротивлений и на про звонке но пищал. На напряжение показывал нормально.

Обычно мы распаковываем новинки, но тут решили показать прибор популярный и проверенный: мультиметр Mastech M Это один из представителей й серии, потому все сказанное ниже будет справедливо и для прочих.

Описание: цифровой мультиметр M производит измерения силы постоянного и переменного тока, сопротивления, величины постоянного и переменного напряжения, и коэффициент усиления биполярных транзисторов h Качество соединения проводников или пайки можно проверить с помощью звуковой прозвонки. Встроенный генератор синусоидального сигнала Гц будет полезен при испытании радиотехнических устройств. Так же с помощью мультиметра M можно прозвонить полупроводниковые диоды. Питание мультиметра осуществляется от одной батареи 9В типа «Крона». В комплекте поставки мультиметра M входит комплект щупов и инструкция на русском языке. Средний балл статьи: 0 Проголосовало: 0 чел.

Мультиметр — это вещь крайне полезная не только для электриков и радиолюбителей, но для простого домашнего умельца. Его можно назвать универсальным измерительным прибором для практически любых характеристик, касающихся электрического тока и не только. Если Вам приходится иметь дело с электроникой, то наличие мультиметра в вашем арсенале инструментов просто обязательно. Постараемся разобраться как пользоваться мультиметром М

: Измерительные приборы и тестеры :: Слесарно-монтажный инструмент :: Инструменты

Артикул In-180701-bm838

нет отзывов

In-180701-bm838 Мультиметр цифровой M838 EKF Master

+ 29 бонусных баллов

сопутствующие товары

В избранное Сравнить

В наличии на 1 складе

• Характеристики
• Отзывы 0
• Наличие

Общие

• Производитель

  EKF

• Гарантийный срок эксплуатации, лет

  1

• Срок службы (лет) (лет)

  10

• Запоминание измеренного значения

  Нет

• Индикация

  Цифровой (-ая)

• Выбор диапазона измерения

  Ручной

• Точное измерение RMS (системы управления записями)

  Нет

• Тест на непрерывность

  Да

• Интерфейс

  Нет

• Измерение мощности

  Нет

• Измерение температуры

  Да

• Измерение частоты

  Нет

• Режим сохранения данных (Data hold)

  Нет

• Аналог. дисплей с гистограммами

  Нет

• Тест на сопротивление/ проверка диодов

  Да

• Мин. разреш. способность (чувствительность) для напряжения постоян. тока DC

  0,1 мВ

• Мин. разреш. способность (чувствительность) для постоян. тока DC

  0,1

• Мин. разреш. способность (чувствительность) для напряжения перемен. тока AC

  100 мВ

• Мин. разреш. способность (чувствительность) для перемен. тока AC

  Прочее

• Мин. разреш. способность (чувствительность) для сопротивления

  0,1 Ом

• Измерение проводимости

  Да

• Макс. диапазон измерения напряжения перемен. тока AC (В)

  750

• Макс. диапазон измерения напряжения постоян. тока DC (В)

  1000

• Макс. диапазон измерения постоян. тока DC (А)

  10

• Макс. диапазон измерения сопротивления (МОм)

  2

• Мультидисплей

  Да

• Категория измерительной цепи

  Категория II

• Измерение относительного значения

  Нет

• Память пиковых значений

  Нет

• Аналоговая гистограмма, аналоговый/логарифмический дисплей

  Нет

• Автоматический выключатель

  Нет

• Максимальный диапазон измерения температуры (°C)

  1370

• Минимально допустимая температура

  1 °C (*)

Адрес магазина

Режим работы

Наличие

Солнечная улица, 5/1

Нет в наличии

08:00 — 17:00

Подробнее о складе

Северная улица, 600

Нет в наличии

09:00 — 18:00

Подробнее о складе

Мультиметр цифровой DT 838 Инструкция по эксплуатации

Мультиметр – очень полезный прибор, который позволит как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле работать с этим типом тестера совсем несложно, главное помнить о правильности подключения щупа, а также о назначении всех диапазонов, указанных на передней панели. Далее мы приведем подробную инструкцию для чайников, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом кратко расскажем, что он расположен на передней панели измерительного прибора и какие функции можно использовать при работе с тестером, далее расскажем, как измерить сопротивление, ток и напряжение напряжение. Итак, на лицевой стороне цифрового мультиметра имеются следующие обозначения:

• OFF – тестер выключен;
• ACV — напряжение переменного тока;
• DCV — постоянное напряжение;
• DCA — постоянный ток;
• Ом — сопротивление;

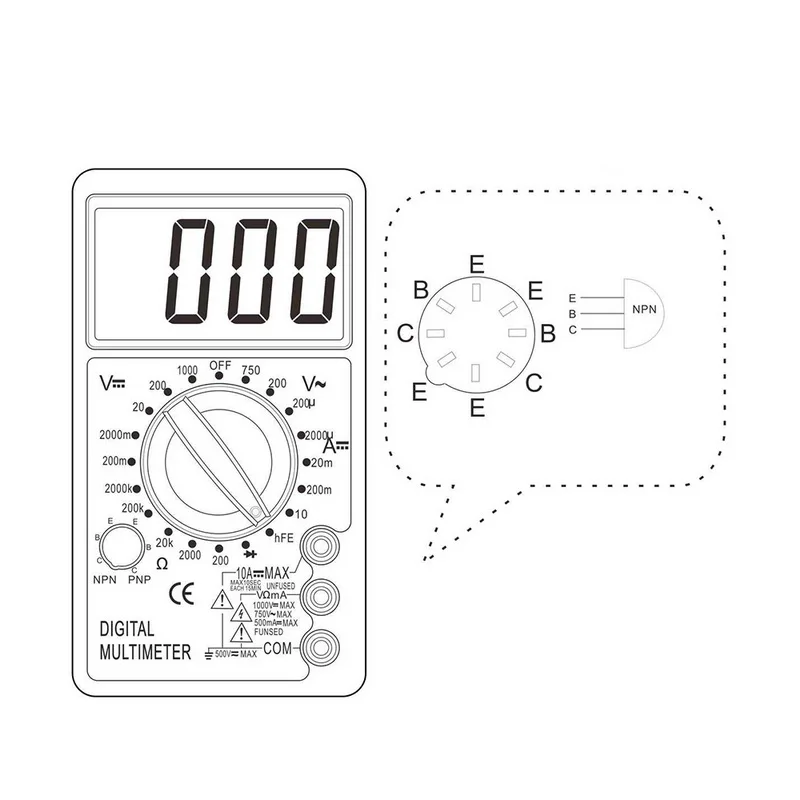

Внешний вид электронного тестера вы видите на переднем фото:

Наверное, вы сразу обратили внимание на 3 разъема для подключения щупа? Так что тут нужно сделать, чтобы вас сразу предупредили, что нужно правильно соединить щупальца перед измерением. Черный провод всегда подключается к выходу с маркировкой COM. Красный Ситуация: Для проверки напряжения в сети, силы тока до 200 мА или сопротивления — необходимо использовать выход «VΩma» если необходимо измерить значение тока свыше 200 мА, обязательно вставить красную щуп в гнездо с обозначением «10 ADC». Если не учесть это требование и использовать разъем «VΩma» для измерения больших токов, мультиметр быстро выйдет из строя. Плавкий предохранитель!

Есть еще приборы старого образца — аналоговые или как их еще называют — стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же измерение напряжения, сопротивления и силы тока по направлению пакета менее удобно.

Если вас интересует, как пользоваться мультиметром наглецом в домашних условиях, сразу рекомендуем просмотреть наглядный видео-урок:

Обучение работе с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы и поговорим подробнее, рассматривая пошаговую инструкцию в картинках.

Измеряем напряжение

Для самостоятельного измерения напряжения в цепи необходимо предварительно перевести переключатель в нужное положение. В сети переменного напряжения (например, в розетке) переключатель напора должен находиться в положении ACV. Свойства должны быть подключены к разъемам COM и «VΩma». Далее выбираем примерный диапазон напряжения в сети. Если на этом этапе возникают трудности, лучше установить переключатель на самое большое значение — например, 750 вольт. Далее, если на табло будет отображаться меньшее напряжение, можно перевести переключатель на меньшую ступень: 200 или 50 вольт. Таким образом, уменьшая уставку до более подходящей, можно определить наиболее точное значение. В сети с постоянным напряжением нужно пользоваться мультиметром так же. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 вольт (например, при ремонте электроэлектрики).

Очень важный нюанс, который нужно знать — подключаем Шепалз в цепь параллельно, как показано на картинке:

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром , надо сначала определиться — по проводам протекает постоянный или переменный ток. После этого нужно узнать примерное значение в амперах для выбора подходящего гнезда для подключения черного щупа – «вωма» или «10 А». Рекомендуем изначально вставить щуп в разъем с большим значением тока и, если на табло отображается меньшее значение, переставить вилку в другое гнездо. Если снова вы видите, что измеренное значение меньше уставки, необходимо использовать диапазон с меньшим значением в амперах.

Обращаем ваше внимание, что если вы решили использовать мультиметр в качестве аммеретры, подключайте тестер к нужной вам цепи последовательно как показано на картинке:

Измеряем сопротивление

Ну и самое безопасное в связи с сохранением мультиметра воспользуюсь прибором для измерения сопротивления элементов цепи. В этом случае можно установить переключатель в любой диапазон сектора «Ом», а затем выбрать соответствующую уставку для более точных измерений. Очень важный момент — перед использованием прибора для измерения сопротивления обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае ваш тестер в модуле может показать неверное значение.

Чаще всего измерение сопротивления мультиметром происходит своими руками. Например, если вы можете измерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если вы видите «1», «OL» или «OVER» на участке цепи, вам нужно перевести переключатель на полосу выше, т.к. при выбранной вами настройке происходит перегрузка. При этом, если на циферблате отображается «0», переведите тестер на меньший диапазон измерения. Запомните этот момент и воспользоваться мультиметром при измерении сопротивления не составит труда!

Используем звонок

Если посмотреть на переднюю панель тестера, то можно увидеть еще некоторые дополнительные возможности, о которых мы пока не рассказали. Некоторыми из них пользуются только опытные радиотехники, поэтому домашнему электрику их рассказывать нет смысла (все-таки в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым вам, возможно, придется воспользоваться — трансвелон (на картинке ниже мы указали его обозначение). Например, чтобы найти в цепи, нужно прозвонить проводку, и если цепь замкнута, вы услышите звуковую индикацию. Для этого нужно просто подключить щупы к нужным 2-м точкам схемы.

Опять же очень важный нюанс — трапеза на участке цепи, который вы собрали для норблинга, должна быть обязательно отключена. Например, если вы решили

Цифровой мультиметр Mastech M838 Измерения постоянного и переменного тока, сопротивления, значений постоянного и переменного напряжения и коэффициента усиления биполярных транзисторов (H 21). Качество соединения проводников или пайки можно проверить с помощью звуковых трансверов. Встроенный генератор синусоидальных сигналов частотой 1000 Гц будет полезен при тестировании радиотехнических устройств. Тоже с мультиметр М838. Можно прозвонить полупроводниковые диоды. Результаты измерений отображаются на хорошо читаемом цифровом 3 1/2 цифровом ЖК-дисплее. Питание мультиметра осуществляется от одной батарейки 9В типа «Крона». В комплекте мультиметр mastech M838 есть набор щупов и инструкция на русском языке.

Мультиметр — крайне полезная вещь не только для электриков и радиолюбителей, но и для простого домашнего мастера. Его можно назвать универсальным измерительным прибором практически для любых характеристик, касающихся электрического тока и не только. Если вам приходится иметь дело с электроникой, то наличие мультиметра в вашем инструментальном арсенале просто необходимо. Попробуем разобраться, как пользоваться Мультиметром М 838.

Измерение напряжения переменного тока.

Для того, чтобы провести какое-либо измерение на мультиметре, необходимо выбрать необходимый режим и подключить к прибору измерительный щуп. Черный (отрицательный) щуп подключается к разъему СОМ, а красный — к красному разъему (либо до 10 А, либо более 10 А). Свойства применяются к объекту измерения.

Значок V ~ обозначает режим измерения переменного тока. Можно выбрать диапазон до 200 В, либо до 600 В. Например, если вы хотите измерять напряжения в обычной розетке, то лучше выбрать диапазон до 600 В. Обратите внимание, что индикатор напряжения не будет стабильно, будет постоянно «прыгать», это 220 в вас не влезет. Это нормально.

Измерение постоянного напряжения.

Эта функция может быть полезна для измерения напряжения батареи или батарей. Для этого выберите Постоянный ток и диапазон — до 200 мВ, до 2000 мВ, до 20В, до 200В или до 600 В. Измерение напряжения осуществляется параллельно. Те. Красный щуп на плюс, черный — на минус. На дисплее отображается результат.

Измерение сопротивления.

Для измерения сопротивления силового проводника электрического тока выбираем значок ω. Сопротивление измеряется в омах. Диапазон измерения у мультиметра М838 — от 200 Ом до 2000 ком. Если измеряемая часть находится прямо на схеме, то перед измерением отключите питание.

Измерение мощности постоянного тока.

На этом мультиметре можно измерять силы только постоянного тока. Обратите внимание, что, в отличие от измерения напряжения и сопротивления, ток измеряется не параллельно, а последовательно с нагрузкой. Вам потребуется разбить измеряемую схему и подключить щуп мультиметра последовательно с нагрузкой, в которой измеряется ток.

Звуковой звонок и проверка диодов.

Мультиметр — очень удобный прибор для проверки целостности проводов, транзисторов и предохранителей. Тест диодов позволяет установить падение напряжения в цепи. Функция звукового сигнала очень удобна, когда нет возможности посмотреть на дисплей. Можно проверить на целостность какой-нибудь провод, убедиться в наличии звукового сигнала.

Измерение температуры.

Мультиметр М838 имеет возможность измерения температуры окружающей среды и поверхности различных объектов. Для этого используйте термопару. Он подключается к тем же разъемам, что и измерительный щуп, и плотно прижимается к поверхности измеряемого объекта. Выберите режим TEMP.

Измерение коэффициента усиления транзисторов.

Эта функция помечена на мультиметре как HFE. Может быть полезен радиолюбителям, использующим полупроводниковые приборы. Транзистор подключается к специальному разъему, а на дисплее считывается коэффициент усиления.

Итак.

Мультиметр М838 — удобный многофункциональный измерительный прибор. Мы смело можем его советовать не только радиолюбителям, но и широкому кругу пользователей ..html мы всегда рады Вам помочь!

• Циферблат шкалы мультиметра: 2000 образцов
• Постоянное напряжение: 200 м / 2/20 / 200 В: ± 0,5 %, 1000 В: ± 0,8 %
• Напряжение переменного тока: 200/600 В: ± 1,2 %
• Постоянный ток: 2 м / 20 мА: ± 1,0 %, 200 мА: ± 1,5 %, 10 А: ± 3 %, (M830B: 200 мк / 2 м / 20 мА: ± 1,0 %, 200 мА: ± 1,5 %, 10 А: ± 3 %)
• Сопротивление: 200 / 2K / 20K / 200 кОм: ± 0,8%, 2 мОм: ± 1,0%
• Температура (М838): -20°С — 1370°С
• Коэффициент ремонта токовых транзисторов: 1 — 1000

M838 — Цифровой мультиметр

Назначение и область применения мультиметра Mastech M-838

Цифровой мультиметр Mastech M 838. Измерение постоянного и переменного тока, сопротивления, постоянного и переменного напряжения и коэффициента усиления биполярного транзистора (h31). Качество соединения проводников или пайки можно проверить с помощью звуковых трансверов. Встроенный генератор синусоидальных сигналов частотой 1000 Гц будет полезен при тестировании радиотехнических устройств. Также с помощью мультиметра М838. можно прозвонить полупроводниковые диоды. Результаты измерений выводятся на хорошо читаемый цифровой 31/2-разрядный ЖК-дисплей. Питание мультиметра осуществляется от одной батарейки 9В типа «Крона».

Технические характеристики мультиметра Mastech M-838

Цена, руб. Параметры Мастех М838. Количество измерений в секунду Постоянное давление U =. Напряжение переменного тока U ~ Д.С Я =. Переменный диапазон частот Сопротивление Р. 0,1 Ом — 2 МОМ Входное сопротивление Ом Температура t°С. 20° ÷ + 1370° Коэффициент усиления транзисторов h31 РЕЖИМ «МЯГКИЙ» Проверка диодов

Технические характеристики	Значение
Количество измерений в секунду
Постоянное напряжение u =	0,1 мВ — 1000 В.
Напряжение переменного тока U ~	0,1 В — 750 В.
Постоянный ток i =	2МА — 10А.
Переменный диапазон частот	40–400 Гц
Сопротивление Р.	0,1 Ом — 2 МОМ
Входное сопротивление R.	1 МОм
Температура Т°С	20° ÷ + 1370°
Коэффициент усиления транзисторов h31	до 1000.
РЕЖИМ «МЯГКИЙ»
Тест диодов	есть
Еда	9В/тип NEDA 1604, Croon MC/
Габариты, мм.	65 × 125 × 28
Масса, грамм (с батареей)	180
Сервис	Индикация разряда батареи Индикация перегрузки «1»

Комплект мультиметра Mastech M 838

• Мультиметр M838-1 шт.
• Термопара типа К (для М838), (диапазон -20÷300°С) — 1 шт.
• Набор реквизитов-1 шт.
• Упаковка-1 шт.
• Аккумулятор 9 Вольт-1 шт.
• Инструкция на русском языке — 1 шт.

Технические параметры (спецификация) и комплект поставки могут быть изменены производителем без предварительного уведомления.

Информация носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.

Давно прошли те времена, когда измерительные приборы можно было найти только в школе на уроке физики или у специалистов-электриков. В основном это были вольтметры — довольно громоздкие приборы с большим процентом погрешности. Все изменилось, когда были созданы полупроводниковые радиодетали. Рынок был наполнен разными приборами, появились первые мультиметры. Какие функции выполняет одно из этих устройств, видно из инструкции ДТ 838.

Функции, выполняемые прибором

Слово «Мультиметр» состоит из двух слов: «Мультиметр» означает «много», а «метр» — «Измерение». Оказывается, с помощью прибора можно производить множество различных измерений. Первые устройства были наглыми. Стрелка поворачивалась на шкале с помощью электромагнита, а обратно возвращалась пружиной. Современные устройства в основном полностью перешли на цифровую индикацию. Что они могут измерить? Чтобы понять, как пользоваться мультиметром Дт 838, важно знать его особенности.

Постоянное давление

Наличие электрического тока без прибора определить сложно. Можно, конечно, потрогать рукой, если известно, что напряжение маленькое, но как узнать какое оно? Существующие индикаторы лишь показывают наличие опасного стресса. Он измеряется между двумя точками и показывает разность потенциалов, если нет внешнего воздействия. Цепи, в которых производится измерение, делятся на два типа:

1. округ Колумбия
2. Переменный ток.

Постоянным называют ток, величина и направление которого во времени не меняются. Пример — батарея, батарея.

Переменные вызывают ток, меняющий свое значение и (или) направление во времени . В него входят:

• синусоидальный;
• прерывистый;
• исправлено.

На практике переменное напряжение подразумевает синусоидальный ток, изменяющий свою полярность. Его еще называют периодическим, потому что полярность регулярно меняется через определенные промежутки времени. Измерение постоянного напряжения не представляет трудности, так как значение во времени остается неизменным.

На самой панели мультиметра DT 838 в левом верхнем углу есть буква V, рядом с которой нарисованы прямые и прерывистые линии. В обведенном белом многоугольнике проставлены цифры. Это шкала измерения переменного напряжения, где указаны максимальные значения измеряемого напряжения. Если рядом с цифрой стоит буква М, измеряются милвололиты. 1 вольт содержит 1000 МБ. Для подключения нужного значения отмеченный конец ручки мультиметра совмещают с выбранной цифрой.

Существующее значение

В комплекте с цифровым мультиметром DT 838 идут щупы с проводами разных цветов. Черный подключается к нижнему разъему, красный — к среднему. Эти гнезда на панели приборов соединены графически, а присутствующая надпись указывает на пределы измеряемого тока и напряжения. Индикаторы позволяют измерять постоянное и переменное напряжение до 600 В, а силу тока до 200 мА.

Переменное (синусоидальное) напряжение постоянно меняется во времени, и это представляет определенную сложность. Если брать среднее значение, то оно будет равно нулю, полученному сложением максимального «плюса» с максимальным «минусом». Поэтому используются различные методы измерения:

• мгновенный;
• амплитуда;
• и.о.

Мгновенное значение показывает напряжение в определенный момент времени, а амплитуда определяет максимальное значение. Эти методы применяются редко, так как в основном выявляют текущее напряжение. Для этого сравните работу переменного и постоянного тока, разделите значение амплитуды на корень из двух (примерно 1,41). Зная активное значение, можно определить амплитуду. Например, если в сети 220 В (активное значение), то амплитуда будет равна 311 В.

Технически это происходит следующим образом: два последовательно соединенных диода подключаются параллельно таким же другим двум диодам. Переменное напряжение подключается между двумя последовательно соединенными диодами, положительное напряжение снимается с объединенного катода, а отрицательное — с анодов. Таким образом, переменное напряжение преобразуют в постоянное и затем измеряют его. Чтобы погасить его избыток, последовательно подключается сопротивление.

Поворачивая рычаг переключателя, вы подключаете определенные резисторы, расширяя возможности устройства. Если измеряемое напряжение неизвестно, измерение всегда начинают производить с большего значения. Категорически запрещается находить и использовать напряжение, превышающее максимально допустимое для устройства.

Измерение тока

В отличие от измерения напряжения, когда вольтметр подключен параллельно источнику питания, ток измеряется иначе. Измеряемая электрическая цепь разрывается, и к разрыву подключается амперметр. В этом случае мультиметр вносит свое сопротивление. Для уменьшения искажений и расширения предела измерения используют шунты — резисторы с очень точно подобранным сопротивлением, которые включаются параллельно прибору и уменьшают общее сопротивление.

В мультиметре такой шунт позволяет измерять значительные токи Потому что его сопротивление меньше сопротивления измерительного прибора, и основная часть тока проходит через него. Он растворяет на нем очень большой ток, поэтому на панели некоторых мультиметров есть предупреждение о том, как долго можно измерять большие токи. Например, в ДТ 838 С указано, что измерение силы тока 10 А должно продолжаться не более 10 секунд с 15-минутным отдыхом.

В Мультиметре ДТ 838 измеряемый ток может достигать до 10 А. При этом щуп с красным проводом подключается к верхнему контакту (он служит только для этой цели), а положение переключателя установлен на 10 А. Шкала измерения тока обозначена буквой и прямой линией и прерывистыми линиями. Малые токи измеряются в миллиамперах (стоит буква «М») или микроамперах. 1А = 1000 Ма = 1 миллион микроампер.

Амперметр категорически запрещается включать по схеме вольтметра, т.е. параллельно источнику питания. Прибор предназначен для измерения только постоянного или однонаправленного тока. Это связано с тем, что диоды нужны для выпрямления тока, а они имеют очень большое прямое сопротивление, недопустимое для амперметра. Для измерения переменного тока используют специальные трансформаторы.

Определение сопротивления

Третьей основной величиной электрического тока является сопротивление. Он измеряется относительно постоянного тока. Для этого в устройстве используется аккумулятор. Также можно применить батарею, но это нежелательно, так как расход энергии небольшой и батарея потеряет емкость. Показания даются в омах, а если после числа стоит буква «К» — в киломах.

Для проверки сопротивления резистора установите переключатель прибора на отметку, наиболее подходящую для коэффициента сопротивления резистора. На приборе эта шкала обозначена буквой «Омега». При проверке переменных резисторы измеряют как в общем, так и между подвижным контактом и одним из крайних. Причем при вращении подвижного контакта сопротивление должно меняться плавно. Это измерение показывает качество подвижного контакта.

Если резистор есть на плате, то один из его выводов должен исчезнуть (переменный, возможно полностью), иначе показания могут быть неточными. Омметром разрешено проверять не только резисторы, но и почти все остальные радиодетали. Например, можно проверить замыкание (КЗ) обмотки двигателя на корпус. Рабочее состояние полупроводниковых приборов, конденсаторов и других элементов можно проверить, зная, как они работают.

Другие функции мультиметра

Помимо основных измерений, мультиметр позволяет облегчить работу электрика и не только. Разные устройства имеют свои особенности, поэтому перед использованием необходимо прочитать инструкцию. Что касается ДТ 838, то он позволяет:

• измерять температуру;
• проверить работоспособность биполярных транзисторов;
• используйте звуковой генератор.

Для измерения температуры используется специальный зонд с термистором. Он может идти в комплекте с устройством или приобретаться отдельно. Ручка переключателя устанавливается напротив маркера TEMP, провода подключаются к нижнему и среднему разъемам. Щуп прижимается к измеряемой поверхности, на шкале высвечивается цифровая индикация. Возможно производить измерение температуры без зонда. В этом случае будет измеряться температура окружающего воздуха (корпуса прибора).

Мультиметр позволяет проверять биполярные транзисторы малой мощности, так как напряжение больше выше намного выше. Гнезда транзисторов выполнены таким образом, что любой транзистор можно подключить с любым порядком выводов. Проверить ручку регулятора напротив метки HFE. Провода, конечно, не нужны.

Последнее, что осталось в этом устройстве, это звуковой генератор. Его отличие от омметра в том, что при малом сопротивлении мультиметр издает звуковой сигнал. Очень удобно использовать, когда величина сопротивления не так важна, а главное — для определения малой сопротивления, например, если жилы не разделены на цвет или их много (телефон), а необходимо найти концы одного провода.

В данном случае на одном конце кабеля два провода объединены вместе, защелкнул их. На другом конце щуп подключается к одному проводу, а другой касается всех остальных. Если пара не обнаружена, подключается другой провод и снова они касаются всех остальных. Процедура повторяется до тех пор, пока не будет определен желаемый пар. После этого жилы отсоединяются, а к одному из найденных проводов подключается новая и все повторяется.

Хотя прибор прост в использовании, тем не менее требует тщательного обращения. Нужно быть очень внимательным, особенно когда измерения производятся в разных направлениях. Несоответствия измерений. Выбранная шкала может привести к поломке или даже поражению электрическим током.

цифровой и аналоговый » Примечания по электронике

Использование мультиметра, аналогового или цифрового цифрового мультиметра, как правило, несложно, хотя несколько полезных инструкций могут помочь в начале работы, а также советы и рекомендации.

---

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

---

Мультиметры очень дешевы и являются одним из наиболее часто используемых элементов оборудования для тестирования электроники. Хотя базовые инструкции по работе с мультиметром могут быть даны при покупке измерительного прибора, подробные сведения о том, как использовать мультиметр для проверки цепей и максимально использовать его возможности, доступны не всегда.

Несмотря на то, что внутренние схемы аналоговых и цифровых мультиметров существенно различаются, способы их использования сравнительно схожи. Однако ниже приведены отдельные разделы с инструкциями по использованию цифрового мультиметра и по использованию аналогового мультиметра.

Типовой недорогой цифровой мультиметр

Как пользоваться цифровым мультиметром

При рассмотрении того, как пользоваться цифровым мультиметром, цифровым мультиметром, стоит разобраться в основных элементах управления.

Обычно в верхней части основной передней панели находится экран, на котором отображаются показания и, возможно, несколько других указаний.

Также будет главный переключатель для выбора типа измерения: амперы, вольты, омы и любые другие типы измерений, которые необходимо выполнить. Это может включать положение выключения, хотя некоторые счетчики имеют отдельный переключатель включения/выключения.

Также будут разъемы для зондов. Несколько лет назад эти разъемы обычно представляли собой обычные вилки бананового типа, но в наши дни безопасность стала более заметной, аналогичные разъемы, но с большей защитой от случайного прикосновения к токопроводящим поверхностям.

Обычно имеется три или, возможно, четыре соединения. Одним из них является обычное соединение, к которому обычно подключается черный щуп. другой обычно используется для измерения напряжения и сопротивления. Третий обычно предназначен для измерения тока, и может быть даже один для диапазонов малых токов.

Могут быть дополнительные соединения для датчиков температуры или для проверки транзисторов, где требуется три соединения и т. д.

Работа с цифровым мультиметром, цифровым мультиметром, обычно очень проста. Зная, как выполнять измерения напряжения, тока и сопротивления, можно использовать мультиметр. Если счетчик новый, то, очевидно, необходимо будет установить батарею для его питания. Обычно это просто и понятно, и подробности можно найти в инструкции по эксплуатации цифрового мультиметра.

… кроме силы тока, напряжения и сопротивления, многие цифровые мультиметры могут измерять такие параметры, как частота, емкость, целостность цепи и температура. …

Пользоваться цифровым мультиметром довольно просто — несколько простых шагов облегчают его использование.

При использовании счетчика можно выполнить ряд простых действий:

1. Включите счетчик
2. Вставьте датчики в правильные разъемы — это необходимо, поскольку может быть несколько различных подключений, которые можно использовать.
3. Установите переключатель на правильный тип измерения и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимальный диапазон превышает ожидаемый. При необходимости диапазон цифрового мультиметра можно уменьшить. Однако выбор слишком высокого диапазона предотвращает перегрузку измерителя.
4. Оптимизируйте диапазон для лучшего чтения. Если возможно, разрешите всем старшим цифрам не читать нуль, и таким образом можно будет прочитать наибольшее количество значащих цифр.
5. После того, как считывание будет завершено, будет мудрой мерой предосторожности поместить щупы в разъемы для измерения напряжения и установить диапазон на максимальное напряжение. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Как пользоваться аналоговым мультиметром

Работать с аналоговым мультиметром довольно просто. При знании того, как производить измерения напряжения, тока и сопротивления, необходимо только уметь пользоваться самим мультиметром.

Как правило, аналоговый измерительный прибор имеет основной циферблат, а под ним находится переключатель диапазона. Обычно используется только один переключатель, но иногда используется более одного, как в случае с британским AVO 8.

Переключатель будет иметь положения для постоянного и переменного напряжения, а также для постоянного и переменного тока. Также будут диапазоны сопротивления.

Что касается цифрового мультиметра, то там будут разные соединения для измерительных щупов. Часто защита этих соединений не такая строгая, как для цифровых мультиметров — многие аналоговые счетчики намного старше и могут не иметь тех же стандартов безопасности, когда они были сделаны. Соответственно, при обращении с ними требуется особая осторожность.

Если измеритель новый, то, очевидно, потребуется установить любую батарею или батареи, необходимые для измерения сопротивления.

… аналоговые мультиметры доступны уже много лет и очень универсальны в эксплуатации….

Использовать аналоговый мультиметр так же просто, как и цифровой, но будут видны некоторые отличия.

При использовании счетчика можно выполнить ряд простых шагов:

1. Вставьте датчики в правильные разъемы — это необходимо, поскольку может использоваться несколько различных разъемов. Обязательно выполните правильные соединения и не подключайте их к соединениям для измерения слабого тока, если необходимо выполнить измерение высокого напряжения — это может привести к повреждению мультиметра.
2. Установите переключатель на правильный тип измерения и диапазон для измерения, которое должно быть выполнено. При выборе диапазона убедитесь, что максимум для конкретного выбранного диапазона выше ожидаемого. При необходимости диапазон мультиметра можно уменьшить позже. Однако выбор слишком большого диапазона предотвращает перегрузку измерителя и любое возможное повреждение движения самого измерителя.
3. Оптимизируйте диапазон для лучшего чтения. Если возможно, отрегулируйте его так, чтобы можно было получить максимальное отклонение расходомера. Таким образом, будет получено наиболее точное чтение.
4. После завершения считывания разумной мерой предосторожности является вставить щупы в разъемы для измерения напряжения и повернуть диапазон в положение максимального напряжения. Таким образом, если счетчик случайно подключен без учета используемого диапазона, вероятность повреждения счетчика мала. Это может быть неправдой, если он остался установленным для показаний тока, а счетчик случайно подключен к точке высокого напряжения!

Общие советы и рекомендации

Независимо от типа используемого измерительного прибора, будь то аналог цифрового мультиметра, цифровой мультиметр, есть несколько моментов, о которых стоит помнить:

• Осторожность при обращении с щупами:   Несмотря на то, что щупы предназначены для измерения точек цепи, они легко могут соскользнуть. Иногда это может привести к короткому замыканию, поэтому при прощупывании требуется осторожность, следите за тем, чтобы щупы не соскальзывали.
• Выключение измерительного прибора, когда он не используется:   Если измерительный прибор не используется, всегда целесообразно его выключать. Хотя у аналоговых счетчиков нет кнопки включения/выключения, у цифровых они есть, и они потребляют энергию батареи, когда они включены. У некоторых будет возможность автоматического отключения, но не у всех. Всегда разумно выключать цифровой мультиметр, когда он не используется. Таким образом, батарея с меньшей вероятностью разрядится и будет готова к использованию, когда это необходимо.
• Возврат счетчика в положение выключателя высокого напряжения после использования:   При использовании измерительного прибора, аналогового или цифрового, разумно после использования вернуть переключатель диапазонов в положение максимального напряжения. Таким образом, если измерительный прибор используется без установки правильного диапазона, что легко может произойти при проведении испытаний, никаких повреждений не произойдет. Если бы он был настроен на диапазон малых токов, могла бы возникнуть явная вероятность повреждения, если бы, например, он предназначался для измерения большого напряжения.
• Соблюдайте полярность для аналоговых измерительных приборов:   Если показания напряжения или тока неверны для аналогового измерительного прибора, стрелка измерителя отклонится назад, а при больших показаниях это может привести к повреждению механизма измерителя. Всегда разумно убедиться, что ожидаемое показание соответствует способу измерения цепи.
• Выберите самый высокий диапазон для первого измерения:  Для любого измерителя, особенно для аналоговых измерительных приборов, важно, чтобы сначала выбирался самый высокий диапазон. Таким образом, при наличии большого напряжения счетчик не будет перегружен. Некоторые цифровые мультиметры имеют функцию, известную как автоматический выбор диапазона, когда он выбирает диапазон после того, как он был установлен на текущее напряжение, сопротивление и т. д., но для других необходимо установить диапазон, а также тип измерения. Это может быть очень важно для аналоговых измерительных приборов, так как движение измерителя может быть повреждено, если оно слишком сильно перегружено.

Это всего лишь несколько общих советов и советов, которые помогут в использовании мультиметров, как аналоговых, так и цифровых.

Более глубокое понимание измерений

Основными измерениями, которые должны быть выполнены с помощью испытательных приборов, являются измерения напряжения, силы тока и сопротивления. Измерения напряжения являются наиболее простыми, но ток и сопротивление также не должны вызывать серьезных проблем. Более подробная информация приведена по ссылкам ниже.

• Измерение напряжения:   Измерение напряжения обычно осуществляется путем выбора правильного диапазона и последующего размещения датчиков в двух измеряемых точках. Обычно черный щуп используется для подключения к земле, а красный — для более высокого напряжения.

  Подробнее о . . . . измерение напряжения с помощью измерительного прибора.



• Измерение тока:   При измерении тока с помощью тестового измерителя обычно необходимо разорвать цепь и поместить измеритель на одну линию с цепью, чтобы ток протекал через измеритель. Таким образом он измеряет ток. Хотя есть способы, при которых цепь не нужно разрывать, это наиболее широко используемый метод.

  Подробнее о . . . . текущие измерения с помощью измерительного прибора.



• Измерение сопротивления:   Измерения сопротивления легко выполнять как с помощью аналоговых, так и цифровых мультиметров. Измерения можно просто выполнить, поместив резистор между двумя щупами и измерив сопротивление. Выбор наиболее подходящего диапазона, очевидно, является ключевым. При измерении сопротивления лучше всего делать это с удаленным компонентом из схемы, иначе другие компоненты схемы повлияют на результат. Кроме того, для зарядки конденсаторов потребуется время, и это будет означать, что окончательное показание не будет достигнуто в течение некоторого времени. Также диоды будут давать разные значения в разных направлениях.

  Подробнее о . . . . измерение сопротивления тестером.




Аналоговые измерительные приборы, как правило, могут измерять только ток, напряжение и сопротивление — диапазоны переменного и постоянного тока обычно доступны как для тока, так и для напряжения.

Цифровые мультиметры могут выполнять эти измерения, и в дополнение к этому, многие цифровые мультиметры также могут выполнять измерения емкости, частоты, выполнять тесты диодов и транзисторов, некоторые могут измерять температуру, и есть даже другие измерения, которые могут быть выполнены. Ознакомьтесь с инструкциями для цифрового мультиметра, чтобы точно узнать, что можно сделать и как можно проводить тесты.

Мультиметры

очень просты в использовании, и они являются наиболее важной частью испытательного оборудования, которое необходимо при проведении любых работ по сборке электроники.
