Вычисляем мощность переменного и постоянного электрического тока по формуле

Содержание

• 1 Что такое мощность
• 2 Расчёт в сетях переменного и постоянного напряжения
  • 2.1 Расчёт в сети постоянного напряжения
  • 2.2 Однофазные нагрузки
  • 2.3 Расчет в трехфазной сети
• 3 Лошадиная сила
• 4 Видео

При проектировании электрооборудования и расчёте кабелей и пусковой и защитной аппаратуры важно правильно рассчитать мощность и ток электроаппаратуры. В этой статье рассказывается о том, как найти эти параметры.

Формулы расчёта электрической мощности

Что такое мощность

При работе электронагревателя или электродвигателя они выделяют тепло или выполняют механическую работу, единица измерения которой – 1 джоуль (Дж).

Одна из основных характеристик электрооборудования – мощность, показывающая количество тепла или произведённой работы за 1 секунду и выражающаяся в ваттах (Вт):

1Вт=1Дж/1с.

В электротехнике 1Вт выделяется при прохождении тока в 1А при напряжении 1В:

1Вт=1А*1В.

Согласно закону Ома, найти мощность можно также, зная сопротивление нагрузки и ток или напряжение:

P=U*I=I*I*R=(U*U)/R, где:

• P (Вт) – мощность электроприбора;
• I (А) – ток, протекающий через устройство;
• R (Ом) – сопротивление аппарата;
• U (В) – напряжение.

Номинальной называют мощность при номинальных параметрах сети и номинальной нагрузке на валу электродвигателя.

Для того чтобы узнать количество электричества, потреблённого за весь период работы, её необходимо умножить на время, которое аппарат работал. Поучившаяся величина измеряется в кВт*ч.

Расчёт в сетях переменного и постоянного напряжения

Формула механической мощности

Электросеть, питающая электроприборы, может быть трёх видов:

• постоянное напряжение;
• переменное однофазное;
• переменное трёхфазное.

Для каждого вида при расчётах используется своя формула мощности.

Расчёт в сети постоянного напряжения

Самые простые расчёты производятся в электросети постоянного тока. Мощность электроаппаратов, подключённых к ней, прямо пропорциональна току и напряжению и, чтобы найти её, используется формула:

P=U*I.

Например, в электродвигателе с номинальным током 4,55А, подключённом к электросети 220В, мощность равна 1000 Ватт, или 1кВт.

И, наоборот, при известных напряжении сети и мощности ток рассчитывается по формуле:

I=P/U.

Однофазные нагрузки

В сети, в которой отсутствуют электродвигатели, а также в бытовой электросети можно пользоваться формулами для сети постоянного напряжения.

Интересно. В бытовой электросети 220В ток можно вычислить по упрощённой формуле: 1кВт=5А.

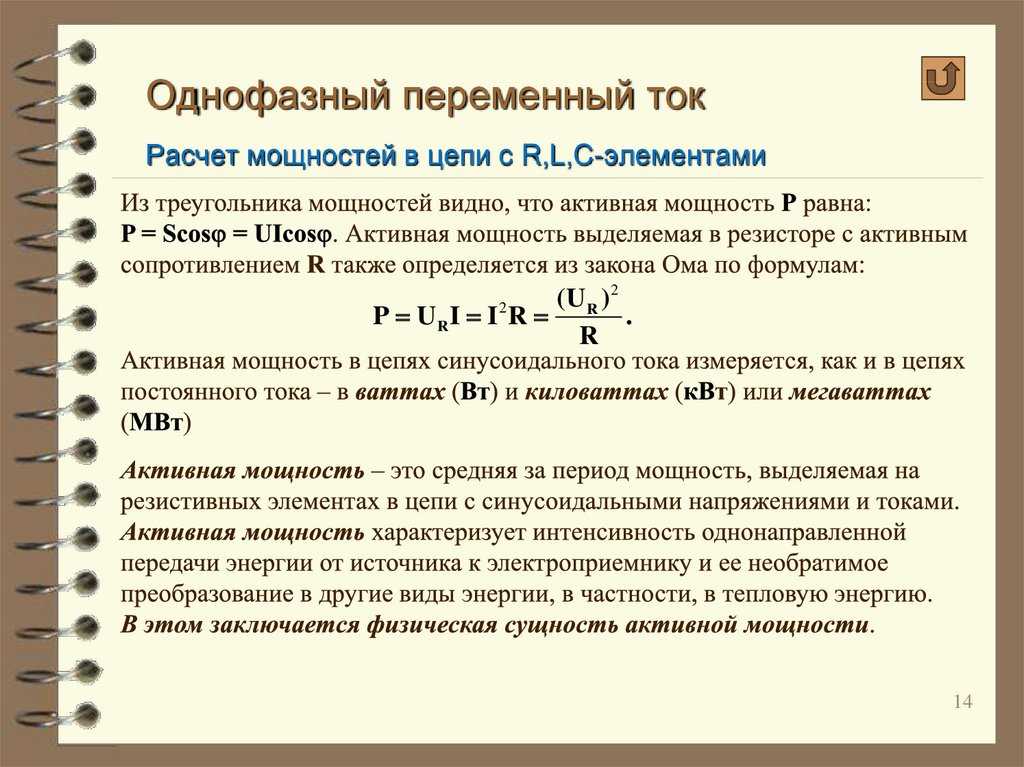

Мощность переменного тока вычисляется сложнее. Эти аппараты, кроме активной, потребляют реактивную энергию, и формула:

P=U*I

показывает полную потребляемую энергию устройства. Для того чтобы узнать активную составляющую, нужно учесть cosφ – параметр, показывающий долю активной энергии в полной:

Ракт=Робщ*cosφ=U*I*cosφ.

Соответственно, Робщ=Ракт/cosφ.

Например, в электродвигателе с Ракт 1кВт и cosφ 0,7 полная энергия, потребляемая устройством, будет 1,43кВт, и ток – 6,5А.

Треугольник активной, реактивной и полной энергии

Расчет в трехфазной сети

Трёхфазную электросеть можно представить как три однофазных сети. Однако в однофазных сетях используется понятие «фазное напряжение» (Uф), измеряемое между нулевым и фазным проводами, в сети 0,4кВ, равное 220В. В трёхфазных электросетях вместо «фазного» применяется понятие «линейное напряжение» (Uлин), измеряемое между линейными проводами и в сети 0,4кВ, равное 380В:

Uлин=Uф√3.

Поэтому формула для активной нагрузки, например, электрокотла, выглядит так:

P=U*I*√3.

При определении мощности электродвигателя необходимо учитывать cosφ, выражение приобретает следующий вид:

P=U*I*√3*cosφ.

На практике этот параметр обычно известен, а узнать необходимо ток. Для этого используется следующее выражение:

I=P/(U*√3*cosφ).

Например, для электродвигателя 3кВт (3000Вт) и cosφ 0,7 расчёт получается таким:

I=3000/(380*√3*0,7)=5,8А.

Интересно. Вместо вычислений можно считать, что в трёхфазной сети 380В 1кВт соответствует 2А.

Лошадиная сила

В некоторых случаях при определении мощности автомобилей пользуются устаревшей единицей измерения «лошадиная сила».

Эту единицу ввел в обращение Джеймс Уайт, в честь которого названа единица мощности 1 Ватт, в 1789 году. Его нанял один пивовар для постройки парового двигателя для насоса, способного заменить лошадь. Чтобы определить, какой необходим двигатель, взяли лошадь и запрягли её качать воду.

Считается, что пивовар взял самую сильную лошадь и заставил её работать без отдыха. Реальная сила лошади меньше в 1,5 раза.

В разных странах соотношение 1ЛС и 1кВт немного отличается друг от друга. В России принято считать 1ЛС=0.735кВт, и автомобильный двигатель в 80ЛС соответствует электродвигателю 58,8кВт.

Лошадиная сила

Знание того, как определить мощность и как узнать ток электроприборов, необходимы для проектирования электросетей, расчета кабелей и пускорегулирующей аппаратуры.

Видео

Расчет мощности трехфазной сети

Оцените статью:

Формула мощности по току и напряжению схемы

Пожаловалась бабушка соседка снизу: подарили мне дети моющий пылесос. Он прекрасно работает, но откуда-то идет запах гари.

Пошел смотреть. Проводка у нас старая: лапша из алюминия 2,5 квадрата. А пылесос потребляет 2,5 kW. Прикинул, как работает формула расчета мощности по току и напряжению для этого случая.

Разделил 2500 ватт на 220 вольт. Получил чуть больше 11 ампер. Наши провода держат нагрузку 22 А. Имеем практически двойной резерв по току. Другие потребители при уборке отключены.

Стали проверять и нюхать: запах около квартирного щитка. Открыл, осмотрел: шина сборки ноля в саже, на одной перемычке горелая изоляция. Винт крепления ослаблен. Вот и причина начала возгорания. Исправил.

На этом примере я показываю, что всегда надо оценивать мощность потребления электроприборов и возможности проводки с защитными устройствами. Об этом рассказываю ниже.

Содержание статьи

Что такое мощность в электричестве: просто о сложном

Вспомнилась былина об Илье Муромце, когда он приложил всю свою мощь к соловью разбойнику. У бедолаги сразу посыпались искры из глаз, как пламя с верхней картинки на проводке с неправильным монтажом.

Простыми словами: мощность в электричестве — это силовая характеристика энергии, которой оценивают, как способности генераторных установок ее вырабатывать, так возможности потребителей и транспортных магистралей.

Все эти участки должны быть точно смонтированы и налажены для обеспечения безопасной работы. Как только в любом месте возникает неисправность, так сразу развивается авария во всей схеме.

Если говорить о домашнем электрическом оборудовании, то приходится постоянно соблюдать баланс между:

1. включенными в сеть приборами;
2. конструкцией проводов и кабелей;
3. настройкой защитных устройств.

Только комплексное решение этих трех вопросов может обеспечить безопасность проводки и жильцов.

Как рассчитать электрическую мощность в быту

Формулы расчета мощности в электричестве позволяют выполнить качественную оценку безопасности каждого из перечисленных выше пунктов.

Пользоваться ими не сложно. Я уже приводил в предыдущих статьях шпаргалку электрика, где они помещены в наглядной форме для цепей постоянного тока.

Они полностью справедливы для активной составляющей мощности переменного тока, совершающей полезную работу. Кстати, кроме нее есть еще и бесполезная — реактивная, связанная с потерями энергии. Ее описанию посвящен второй раздел.

Такие вычисления удобно делать с помощью онлайн калькулятора. Он избавляет от рутинных математических вычислений и арифметических ошибок.

При любом из способов для расчета активной мощности требуется знать две из трех электрических величин:

1. силу тока I;
2. приложенное напряжение U;
3. сопротивление участка цепи R.

Как измерить электрическую мощность дома

Существует еще одна возможность оценки активной мощности: ее измерение в действующей схеме специальными приборами: ваттметрами.

Точные замеры может обеспечить промышленный лабораторный ваттметер. Он изготавливается как прибор, работающий на аналоговых сигналах,так и с помощью цифровых технологий.

В бытовой проводке точные вычисления не нужны. Для нее выпускаются различные виды более простых ваттметров.

Популярностью пользуются приборы, которые можно вставить в розетку и подключить к ним шнур питания от потребителя, включить их в работу и сразу снять показания на дисплее в ваттах.

Их так и называют: ваттметр розетка. Они измеряют чисто активную мощность переменного тока.

Такие приборы избавляют электрика от выполнения сложных операций под напряжением, когда требуется замерять:

• действующее напряжение;
• силу тока;
• угол сдвига фаз между векторами тока и напряжения.

Потом все данные дополнительно требуется вводить в формулу расчета мощности по току и напряжению, делать по ней вычисления.

Этот метод можно упростить, если внимательно наблюдать за показаниями электрического счетчика индукционной системы с вращающимся диском. Он считает совершенную работу: потребленную мощность за определенную время.

Однако скорость вращения диска как раз и характеризует величину потребления. Надо просто посчитать сколько раз он обернется за минуту и перевести в ватты по табличке, расположенной на корпусе.

Почему реактивное сопротивление схемы влияет на мощность переменного тока

Синусоидальная гармоника напряжения, поступая на резистивное сопротивление, изменяет величину тока без его отклонения на комплексной плоскости.

Такой ток совершает полезную работу с минимальными потерями энергии, вырабатывая активную мощность. Частота колебания сигнала не оказывает на нее никакого влияния.

Сопротивление конденсатора и индуктивности зависит от частоты гармоники. Его противодействие отклоняет направление тока на каждом из этих элементов в разные стороны.

Такие процессы связаны с потерей части энергии на бесполезные преобразования. На них расходуется мощность Q, которую называют реактивной.Ее влияние на полную мощность S и связь с активной P удобно представлять графически прямоугольным треугольником.

Захотелось его нарисовать на фоне оборудования из нагромождений фарфора и металла, где пришлось поработать довольно долго. Отвлекся. Не судите за это строго.

Сравните его с опубликованным мною ранее треугольником сопротивлений. Находите общие черты?

Ими являются геометрические пропорции фигуры, описывающие их формулы и угол φ, определяющий потери полной мощности. Перехожу к их более подробному рассмотрению.

Формулы расчета мощности для однофазной и трехфазной схемы питания

В идеальном теоретическом случае трехфазная схема состоит из трех одинаковых однофазных цепей. На практике всегда есть какие-то отклонения. Но, в большинстве случаев при анализах ими пренебрегают.

Поэтому рассматриваем вначале наиболее простой вопрос.

Графики и формулы под однофазное напряжение

Как работает резистор

На чисто резистивном сопротивлении синусоиды тока и напряжения совпадают по углу, направлены на каждом полупериоде одинаково.Поэтому их произведение, выражающее мощность, всегда положительно.

Его значение в произвольный момент времени t называют мгновенным, обозначая строчной буквой p.

Среднее значение мощности в течение одного периода называют активной составляющей. Ее график для переменного тока имеет фигуру симметричного всплеска с максимальным значением Pm в середине каждого полупериода Т/2.

Если взять половину его величины Pm/2 и провести прямую линию в течении одного периода Т, то получим прямоугольник с ординатой P.

Его площадь равна двум площадям графиков активной составляющих одного любого полупериода. Если посмотреть на картинку внимательнее, то можно представить, что верхняя часть всплеска отрезана,перевернута и заполнила свободное пространство внизу.

Представление этого графика помогает запомнить, что на активном сопротивлении мощность постоянного и переменного тока вычисляется по одной формуле, не меняет своего знака.

График мгновенных значений активной мощности переменного тока на резистивном сопротивлении имеет вид повторяющихся положительных волн. Но за один период им совершается такая же работа, как и в цепях постоянного тока и напряжения.

На резисторе не создается реактивных потерь.

Как работает индуктивность

Катушка с обмоткой своими витками запасает энергию магнитного поля. Благодаря процессу ее накопления индуктивное сопротивление отодвигает вперед на 90 градусов вектор тока относительно приложенного напряжения на комплексной плоскости.

Перемножая их мгновенные величины получаем значения мощности, которое за один период меняет знаки (направление) в каждом полупериоде.

Частота изменения мощности на индуктивности в два раза выше,чем у ее составляющих: синусоид тока и напряжения. Она состоит из двух частей:

1. активной, обозначаемой индексом PL;
2. реактивной QL.

Реактивная часть на индуктивности создается за счет постоянного обмена энергией между катушкой и приложенным источником. На ее величину влияет значение индуктивного сопротивления XL.

Как работает конденсатор

Емкость конденсатора постоянно накапливает заряд между своими обкладками. За счет этого происходит сдвиг вектора тока вперед на 90 градусов относительно приложенного напряжения.

График мгновенной мощности напоминает вид предыдущего, но начинается с отрицательной полуволны.

Реактивная составляющая, выделяемая на конденсаторе, зависит от величины емкостного сопротивления XC.

Как работает реальная схема со всеми видами сопротивлений

В чистом виде приведенные выше графики и выражения встречаются не так часто. На самом деле передача электроэнергии и ее работа на переменном токе связаны с комплексным преодолением сил электрического сопротивления резисторов, конденсаторов и индуктивностей.

Причем, какая-то из этих составляющих будет преобладать. Для таких случаев преобразования электрической энергии в мгновенную мощность могут иметь один из следующих видов.

На верхней картинке показан случай, когда вектор тока отстает от приложенного напряжения, а на нижней — опережает.

В обоих случаях величина активной составляющей уменьшается от значения полной на значение, выражаемое как cosφ. Поэтому его принято называть коэффициентом мощности.

Косинус фи (cosφ) используется при анализе треугольника мощностей и сопротивлений, характеризует потери энергии.

Как работает схема трехфазного электроснабжения

На ввод распределительного щита многоэтажного здания поступает трехфазное напряжение от электроснабжающей организации, вырабатываемое промышленными генераторами.

Его же, за отдельную плату, при желании может подключить владелец частного дома, что многие и делают. При этом рабочая схема и диаграмма напряжений выглядит следующим образом.

В старой системе заземления TN-C она выполняется четырехпроводным подключением, а у новой TN-S — пятипроводным с добавлением защитного РЕ проводника. Его на этой схеме я не показываю для упрощения.

Каждую из фаз при работе необходимо стараться нагружать одинаково равными по величине токами. Тогда в домашней проводке будет создаваться наиболее благоприятный оптимальный режим без опасных перекосов энергии.

В этом случае формула расчета мощности по току и напряжению для трехфазной схемы может быть представлена простой суммой аналогичных формул для составляющих однофазных цепей.

А поскольку они все идентичные, то их просто утраивают.

Например, когда активная мощность фазы В имеет выражением Рв=Uв×Iв×cosφ, то для всей трехфазной схемы она будет выражена следующей формулой:

Р = Рa+Рв+Рc

Если пометить фазное выражение буквой ф. например Pф, томожно записать:

P = 3Pф = 3Uф×Iф×cosφ

Аналогично будет вычисляться реактивная составляющая

Q = Qa+Qв+Qc

Или

Q = 3Qф = 3Uф×Iф×sinφ

Поскольку P и Q представляют величины катетов прямоугольного треугольника, то гипотенузу или полную составляющую можно вычислить как квадратный корень из суммы их квадратов.

S = √(P2+Q2)

Как учитывается трехфазная полная мощность

В энергосистеме, да и в частном доме, требуется анализировать подключенные нагрузки, равномерно распределять их по источникам напряжений.

С этой целью работают многочисленные конструкции измерительных приборов. На щитах управления подстанций расположены щитовые ваттметры и варметры, предназначенные для работы в разных долях кратности.

Старые аналоговые приборы показаны на этой картинке.

Для того, чтобы не путаться в записях вычислений введены разные наименования единиц. Они обозначаются:

• ВА — (русское), VA (международное) вольтампер для полной величины мощности;
• Вт —(русское), var (международное) ватт —активной;
• вар (русское), var (международное) — реактивной.

Аналоговые приборы измеряют только активную или реактивную составляющую, а полную величину необходимо вычислять по формулам.

Многие современные цифровые приборы способны осуществлять эту функцию автоматически.

Видеоурок Павла Виктор дополняет мой материал. Рекомендую посмотреть.

Калькулятор мощности для своих

Здесь вы можете выполнить вычисления онлайн без использования формул и арифметических действий. Просто введите ваши исходные данные в таблицу и жмите кнопку “Рассчитать ток”.

Выбор питающей сети

1-фазная сеть 3х-фазная сеть

Выбор характера нагрузки

Активная Реактивная

Мощность нагрузки: Вт

Напряжение в сети: В

Ток: A

*Для дробных чисел используйте точку, а не запятую.

А в заключение напоминаю, что для ваших вопросов создан раздел комментариев. Задавайте их, я отвечу.

Как определить требования к электропитанию

Одной из самых сложных задач при выборе места размещения центра обработки данных является определение необходимой мощности оборудования. Есть много способов узнать, каковы ваши требования к электропитанию, но независимо от того, какой метод вы используете, все вычисления включают три электрических понятия:

• Ток (ампер)
• Напряжение (вольт)
• Электрическая мощность (ватт)

Расчет потребляемой мощности

Для расчета потребляемой мощности эти электрические концепции применяются к простой формуле:

  ампер * вольт = ватт

Эта формула определяет, сколько энергии оборудование использует в данный момент.

Способ № 1. Использование счетчиков и лицевых панелей для определения требований к мощности вашего оборудования

Большинство современного оборудования для распределения электроэнергии имеет встроенный счетчик, который отображает потребление энергии. На ЖК-дисплее PDU ниже видно, что основной и резервный PDU потребляют 9 ампер:0003 Лицевая панель оборудования с указанием допустимого диапазона напряжения и тока, потребляемого на нагрузку.

Подобное ИТ-оборудование обычно работает в диапазоне напряжений от 100 до 240 вольт и совместимо как с напряжением 120, так и с 208 вольт. Этими конкретными PDU являются APC AP7941, которые рассчитаны на ток до 30 ампер в цепях 208 вольт (80% от 30 ампер в соответствии с Национальным электротехническим кодексом по соображениям безопасности). Поскольку мы знаем, что оборудование, подключенное к PDU, потребляет 9 ампер, мы можем подставить значения в формулу:

  9 ампер * 208 вольт = 1872 ватта

Причина, по которой мы используем только одно из значений 9 ампер, связана с тем, как сконфигурированы основное и резервное питание. Основное и резервное питание означает наличие двух или более блоков питания от разных источников питания. Поскольку к каждому PDU подключено одинаковое оборудование, они должны потреблять одинаковое количество энергии.

При планировании резервирования питания каждая цепь (основная и резервная) должна быть рассчитана на общую нагрузку обеих в случае отказа одной из них.

Находим, что оборудование шкафа потребляет 1872 Вт (почти 1,9 кВт).

Не забудьте оставить место для маневра для «расползания» мощности, так как все ИТ-оборудование со временем потребляет больше энергии.

Метод № 2: Использование списков оборудования для определения требований к питанию вашего оборудования

Если у вас нет блока распределения питания с показаниями усилителя, вы можете определить требования к питанию, используя полный список оборудования. Вам нужно будет изучить спецификации мощности производителя для каждой единицы оборудования, чтобы определить:

• Конфигурация CPU/RAM/HDD/SSD оборудования
• Назначение оборудования (DNS, база данных, сервер приложений, веб-сервер)
• Возраст оборудования (более новое оборудование будет иметь более эффективные блоки питания)
• Особые требования, такие как «Power-over-Ethernet» (общие для сетевых коммутаторов)

Например, один из наших клиентов может перечислить следующее оборудование:

• 4 Серверы Dell PowerEdge R420
• 1 Коммутатор Juniper EX4200-48T
• 1 Межсетевой экран FortiGate Fortinet 310B

Найдем максимальное энергопотребление для всех шести единиц оборудования. Во-первых, мы ищем в Интернете технические характеристики питания производителя и находим:

• Dell PowerEdge R420 имеет блок питания с номинальной мощностью 550 Вт.
• Juniper EX4200-48T имеет блок питания мощностью 320 Вт.
• FortiGate Fortinet 310B может потреблять до 5–3 ампер в системах с напряжением 100–240 вольт. Мы знаем, что ищем максимальную потребляемую мощность в ваттах. (И мы знаем, что для расчета ватт нам нужно умножить ампер на вольт.) В техническом описании 310B указано, что наш максимальный диапазон составляет от 5 до 3 ампер. Поскольку устройство на самом деле рисует меньше ампер, чем выше напряжение, наш максимум на самом деле меньшее число: 3 ампера. Для вольт в даташите указан диапазон: 100-240 вольт. Мы можем предположить, что это 120-вольтовая цепь, потому что это стандарт для центров обработки данных в Соединенных Штатах.

Таким образом, чтобы определить максимальное энергопотребление в любой момент времени, мы сначала должны преобразовать все в ватты:

• 4 сервера Dell: 4 сервера * 550 Вт каждый = 2200 Вт
• 1 коммутатор Juniper: 320 Вт (оставьте как есть)
• 1 брандмауэр FortiGate: 3 ампера * 120 вольт = 360 ватт

Затем сложите их вместе:

  2200 ватт + 320 ватт + 360 ватт = 2880 ватт для этих шести частей Максимальное количество потребляемой мощности оборудования составляет 2880 Вт.
 Знание максимальной требуемой мощности дает основу для расчета того, как используется оборудование и сколько реальной мощности необходимо обеспечить. Однако важно отметить, что ИТ-оборудование редко достигает максимального предела мощности.
 В SCTG мы гарантируем 100% безотказную работу при питании (и пропускной способности!). Частью нашего безупречного успеха в этом является глубина открытий и анализов, которые проводят наши инженеры по продажам. Другая часть — это уровень избыточности, встроенный в наши центры обработки данных (такие как этот).
 Все, что нужно, — это базовая формула, чтобы правильно определить требования к мощности. А если вам нужно, чтобы кто-то перепроверил вашу работу, вы всегда можете связаться с нами.
 Ознакомьтесь с нашим исчерпывающим руководством по выбору колокейшн-центра
 Сколько электроэнергии вам нужно?
 «Сколько электроэнергии мне нужно?» - это вопрос, который часто возникает в отношении использования генератора или солнечной энергии. Это важно даже для простой домашней электропроводки. Важно найти максимальный ток, который может понадобиться. Если у вас есть более одного устройства в цепи, важно найти мощность, необходимую для всех устройств, чтобы не произошло повреждения, если все они будут включены одновременно.
 Двумя основными компонентами электроэнергии являются ток и напряжение. Электрические приборы имеют номинальное напряжение, ток и мощность, связанные с ними. Простое сложение всех мощностей или номинальных токов приборов скажет вам, сколько энергии вам нужно. Источники питания, такие как генераторы, указывают номинальную мощность в ваттах. Электрическая проводка оценивается по току, который она может нести.
 Питание либо переменного тока (переменный ток), либо постоянного тока (постоянный ток). Для упрощения переменный ток поступает от энергетической компании, а постоянный — от аккумуляторов, солнечных батарей или преобразователей переменного тока. Генераторы могут производить переменный или постоянный ток. Текущие значения зависят от устройства и нагрузки на устройство. Ток измеряется в амперах, но иногда указывается в миллиамперах (1/1000 ампера).
 Напряжение измеряется в вольтах и ​​обычно бывает нескольких значений. В Соединенных Штатах наиболее распространенными значениями являются 120 вольт переменного тока, 240 вольт переменного тока, 12 вольт постоянного тока и 24 вольта постоянного тока. Другие значения используются для определенных ситуаций, но не являются обычными в домашних условиях. Стандартное напряжение в розетке 120 вольт; большие предметы, такие как некоторые печи и кондиционеры, используют 220 вольт. Некоторые типы освещения, такие как точечное освещение, работают при более низком напряжении. В этих устройствах используется трансформатор для понижения напряжения до уровня, необходимого для освещения.
 Мощность — это скорость, с которой устройство может работать. Электрическая мощность измеряется в ваттах, но иногда указывается в милливаттах (1/1000 ватта) или киловаттах (1000 ватт). Мощность переменного тока может быть как однофазной, так и трехфазной. Бытовая техника однофазная. Трехфазный используется для питания больших промышленных двигателей. В этой публикации рассматривается расчет только однофазной мощности или мощности постоянного тока.
 Еще одно соображение касается различий между кажущейся мощностью и реальной мощностью. Эта публикация посвящена кажущейся мощности. Полная мощность представляет собой математическое соотношение мощности, максимального тока и максимального напряжения. Реальную мощность измерить сложнее, но полученные значения никогда не превышают кажущуюся мощность. Эти различия могут вызвать некоторые проблемы при расчете мощности двигателей. Генераторы обычно дают мощность с точки зрения полной мощности. Полная мощность должна указываться в вольт-амперах, но часто указывается в ваттах. Большинство генераторов указывают мощность в виде полной мощности из-за сложности использования реальной мощности. Это не вызовет проблем до тех пор, пока система не будет нагружена на 100 процентов от номинальной мощности.
 Этикетки устройств должны содержать данные о напряжении, мощности и токе. Соотношение между напряжением питания и током выражается следующим образом:
 напряжение x ток = мощность
 Если вы знаете напряжение и ток, вы можете рассчитать мощность, умножив напряжение на ток в амперах. Если сила тока указана в миллиамперах, разделите результат на 1000. Результат будет в ваттах мощности.
 Время от времени вы сталкиваетесь с продуктом или устройством, имеющим маркировку ВА (вольт-ампер). Это обозначение похоже на ватты. KVA (киловольт-ампер) – это киловатты (1000 Вт).
 Если известны напряжение и мощность, можно рассчитать ток, разделив мощность на напряжение. Это даст вам ток в амперах.
 При первом включении прибора с электродвигателем двигатель потребляет значительно больше тока — в три-пять раз больше, чем указано на этикетке. Вы должны сделать поправку на это. Генераторы и инверторы обычно имеют рейтинг перенапряжения, который показывает максимальную мощность, которая может быть получена в течение короткого периода времени. Предохранители и автоматические выключатели обычно пропускают избыточный ток в течение короткого времени, прежде чем отключить цепь.
 Итак, сколько энергии вам нужно для работы ваших приборов? Для заданного напряжения у вас будет максимальная мощность и ток. Используйте приведенное выше уравнение, чтобы определить, сколько энергии вам нужно. Для нескольких устройств добавьте ток или мощность каждого из них, чтобы получить максимальную необходимую мощность или ток. Все единицы должны быть одинаковыми. Полученное число должно быть меньше, чем у цепи, питающей питание. Вы не должны пытаться запустить блок питания на 100 процентов, хотя кратковременные скачки до этого уровня допустимы.
  Примеры
 У вас есть три 120-вольтовых прибора. На их этикетках указано, что они потребляют 1 ампер, 2 ампера и 5 ампер соответственно. Общий ток будет 1 + 2 + 5 = 8 ампер. Отсюда можно рассчитать мощность, перемножив напряжение и силу тока: 120 х 8 = 960 Вт.
 Для трех приборов на 220 вольт на этикетках указано, что их мощность составляет 100 Вт, 300 Вт и 600 Вт. Общая мощность будет 100 + 300 + 600 = 1000 Вт. Чтобы найти ток, разделите мощность на напряжение: 1000/220 = 4,54 ампера.
 Если у вас смешанные мощность и ток, вы должны преобразовать их в одно или другое. Например, ваши приборы на 120 вольт рассчитаны на 2 ампера, 320 Вт и 450 Вт. Вы должны преобразовать все три в ток или в ватты. Для этого примера мы будем конвертировать в ватты. 2-амперный элемент умножается на 120 вольт, чтобы получить 240 ватт. Затем сложите номинальные мощности (240 + 320 + 450), чтобы получить в сумме 1010 Вт. Ток будет 1010/120 = 8,42 ампер.
  Copyright 2012 Университет штата Миссисипи. Все права защищены. Эту публикацию можно копировать и распространять без изменений в некоммерческих образовательных целях при условии указания ссылки на Службу распространения знаний Университета штата Миссисипи.
 By  Джеймс Р. Вутен , специалист по расширению III, сельскохозяйственная и биологическая инженерия.
 Дискриминация по признаку расы, цвета кожи, религии, пола, национального происхождения, возраста, инвалидности или статуса ветерана является нарушением федеральных законов и законов штата, а также политики MSU и недопустима. Дискриминация по признаку сексуальной ориентации или групповой принадлежности является нарушением политики MSU и недопустима.
  Информационный бюллетень 1954
 Служба распространения знаний Университета штата Миссисипи, сотрудничающая с Министерством сельского хозяйства США. Опубликовано во исполнение Актов Конгресса от 8 мая и 30 июня 19 г.14. ГЭРИ Б. ДЖЕКСОН, директор
 (POD-12-12)
 Формула силы | Формула электроэнергии в цепях постоянного и переменного тока
 Мы используем электроэнергию, предоставляемую нашей коммунальной компанией, для обеспечения нас светом, теплом, работающими приборами и т. д. Поскольку электрический потенциал (напряжение) и ток являются двумя величинами, доступными нам, когда коммунальная служба поставляет электрическую энергию, эти два параметра являются основными параметрами, определяющими электрическую мощность. В этом руководстве давайте подробно рассмотрим электрическую мощность, формулу электрической мощности в цепях переменного и постоянного тока.
 Краткое описание
 Что такое электроэнергия?
 Электрическая энергия является одной из широко используемых форм энергии в нашей повседневной жизни, будь то питание от сети переменного тока или батареи. Наша коммунальная компания поставляет эту электрическую энергию в виде электрического потенциала и тока, а скорость, с которой электрическая энергия передается в электрической цепи, называется электрической мощностью.
 С точки зрения физики, Энергия — это способность выполнять Работу, а скорость выполнения этой Работы известна как Сила.
 Итак, если P — мощность, W — работа, а t — время, то
 Power P = работа, выполненная в единицу времени = W/t
 Единицами мощности являются ватты.
 Мы знаем, что электрический потенциал — это количество работы, совершаемой при перемещении единичного заряда, а ток — это скорость движения заряда.
 Используя приведенное выше утверждение, мы можем переписать предыдущее уравнение мощности как:
 P = Вт/t = (Вт/Q) × (Q/t) Вт
 Первый член (Вт/Q) представляет электрический потенциал (V), а второй член (Q/t) представляет ток (I).
 Таким образом, электрическая мощность P = V × I.
 Формула электрической мощности в цепях переменного и постоянного тока
 В зависимости от типа тока в цепи, т. е. переменного тока или постоянного тока, электрическая мощность может быть дополнительно классифицирована на переменный ток. Мощность и мощность постоянного тока.
 Теперь посмотрим на различные формулы электроэнергии в цепях постоянного и переменного тока.
 Формулы мощности в цепях постоянного тока
 В простых цепях постоянного тока, т. е. электрических цепях с источником питания постоянного тока, формула мощности приведена ниже:
 P = V × I
 Мощность в резистивных цепях постоянного тока — это просто произведение напряжения и тока.
 Мы можем вывести дальнейшие формулы мощности, применяя закон Ома. Согласно закону Ома, напряжение в цепи (или компоненте) является произведением сопротивления и тока.
 V = I × R
 Таким образом, если мы используем это уравнение в приведенной выше формуле мощности, мы получим
 P = V × (V/R) = V  2  /R
 P = (I×R ) × I = I  2  R
 В зависимости от имеющихся величин можно использовать одну из трех формул мощности для расчета мощности постоянного тока.
 Формулы мощности в цепях переменного тока
 Измерить мощность в цепях постоянного тока очень просто, так как вам нужно всего лишь умножить напряжение и силу тока. Но то же самое невозможно в цепях переменного тока, поскольку значения напряжения и тока постоянно меняются как по величине, так и по направлению (знаку).
 Значения переменного напряжения и тока обычно записываются как
 В  Переменный ток  = В  P  × sin(ωt) и I  Переменный ток  = I  P  × sin(ωt)
 Чтобы рассчитать мощность переменного тока, мы должны каким-то образом рассчитать средние значения напряжения и тока. Математически мы используем среднеквадратичное значение или среднеквадратичное значение для определения средних значений синусоидальных функций.
 Если V  RMS  — это среднеквадратичное значение напряжения переменного тока, а I  RMS  — это среднеквадратичное значение переменного тока, тогда средняя мощность переменного тока равна
 P  AC  (среднее значение) = V  RMS  × I  RMS
 Если f(t) является функцией времени t, то ее среднеквадратичное значение равно
 Применение вышеуказанной формулы к нашей чередующемуся напряжению и синусоидальным значениям мы. 2
 Мощность, которую мы рассчитали ранее (P  AC  (Average)) на самом деле известна как полная мощность. Это не что иное, как произведение среднего (или эффективного) напряжения и тока, т. Е. Это максимальная средняя мощность, подаваемая на чисто резистивную нагрузку.
 Но катушки индуктивности и конденсаторы имеют фазовые сдвиги и реактивное сопротивление. Итак, с катушками индуктивности и конденсаторами есть еще два способа определить мощность в цепях переменного тока. Это реальная мощность (активная мощность) и реактивная мощность.
 Реальная мощность, также известная как активная мощность, представляет собой мощность, рассеиваемую в цепи из-за ее резистивных элементов.
 Активная мощность = В  СКЗ  × I  СКЗ  × cos(θ), где θ — фазовый угол, на который напряжение опережает ток.
 Реактивная мощность — это мощность, рассеиваемая в цепи за счет индуктивности и емкости (или реактивного сопротивления).
 Задается как реактивная мощность = V  RMS  × I  RMS  × sin(θ)
 Таким образом, мы можем сказать, что (полная мощность)  2  = (активная мощность)  2  + (реактивная мощность )  2
 Формулы мощности постоянного и переменного тока
 В следующей таблице перечислены все формулы мощности для цепей переменного и постоянного тока.

  Цепь
  Мощность
 DC
 Р = В × I
 Р = В  2  /Р
 P = I  2  × R
 Фактическая мощность однофазного переменного тока
 ½ В  P  × I  P  × cos(θ) = V  СКЗ  × I  СКЗ  × cos(θ)
 Однофазная реактивная мощность переменного тока
 ½ В  P  × I  P  × sin(θ) = V  СКЗ  × I  СКЗ  × sin(θ)
 Реальная мощность трехфазного переменного тока
 3 × V  L-N  × I  L-N  × cos(θ) = √3 × V  L-L  × I  L-L  × cos(θ)
 Реактивная мощность трехфазного переменного тока
 3 × V  L-N  × I  L-N  × sin(θ) = √3 × V  L-L  × I  L-L  × sin(θ)
 Заключение
 Простое руководство по пониманию электроэнергии.
