Как расшифровать маркировку ТЭНа. Что означают буквы и цифры в обозначении трубчатых электронагревателей. Какие параметры зашифрованы в маркировке ТЭНов для воды и воздуха. Как правильно подобрать ТЭН по маркировке.

Содержание

Что такое ТЭН и для чего нужна его маркировка

ТЭН (трубчатый электронагреватель) — это простейший нагревательный прибор, широко применяемый в быту и промышленности. Маркировка ТЭНа содержит важную информацию о его характеристиках и назначении. Правильная расшифровка маркировки позволяет:

  • Определить тип нагреваемой среды (вода, воздух, масло и т.д.)
  • Узнать мощность и напряжение питания
  • Выяснить размеры и форму нагревателя
  • Понять, из какого материала изготовлена оболочка
  • Подобрать подходящий ТЭН для замены

Разберем подробно, что означают различные обозначения в маркировке ТЭНов.

Основные элементы в маркировке ТЭНа

Типичная маркировка ТЭНа выглядит следующим образом:

100А13/1,6J220

Здесь зашифрована следующая информация:


  • 100 — развернутая длина ТЭНа в см
  • А — длина контактного стержня
  • 13 — диаметр трубки в мм
  • 1,6 — мощность в кВт
  • J — тип нагреваемой среды и материал оболочки
  • 220 — напряжение питания в В

Рассмотрим каждый элемент маркировки более детально.

Расшифровка длины ТЭНа

Первое число в маркировке (в нашем примере 100) обозначает развернутую длину ТЭНа в сантиметрах. Это суммарная длина всех прямых участков и изгибов трубки нагревателя.

Чем больше это число, тем длиннее ТЭН. От длины зависит площадь теплоотдачи и мощность нагревателя.

Что означает буква после длины

Буква после длины (в примере А) показывает длину контактного стержня в заделке. Это негреющая часть ТЭНа. Обозначения стандартизированы:

  • A — 40 мм
  • B — 65 мм
  • C — 100 мм
  • D — 125 мм
  • E — 160 мм
  • F — 250 мм
  • G — 400 мм
  • H — 630 мм

Чем длиннее контактный стержень, тем лучше изоляция и тепловая защита.

Диаметр трубки ТЭНа

Число после буквы (13 в примере) показывает диаметр трубки ТЭНа в миллиметрах. Стандартные диаметры: 6.5, 8, 10, 13, 16 мм.


От диаметра зависит мощность и теплоотдача нагревателя. Чем он больше, тем выше допустимая мощность.

Мощность ТЭНа

Следующее число (1,6 в примере) обозначает номинальную мощность ТЭНа в киловаттах. Это один из ключевых параметров при выборе нагревателя.

Мощность определяет скорость нагрева и максимальную температуру. Типичные значения от 0,3 до 15 кВт и выше.

Расшифровка буквы среды нагрева

Буква J в нашем примере обозначает тип нагреваемой среды и материал оболочки ТЭНа. Основные варианты:

  • X — вода, медная оболочка
  • P — вода, углеродистая сталь
  • J — вода, нержавеющая сталь
  • O — воздух с обдувом, углеродистая сталь
  • S — воздух без обдува, углеродистая сталь
  • Z — масло, углеродистая сталь

От этой буквы зависит максимальная удельная мощность и применение ТЭНа.

Напряжение питания ТЭНа

Последнее число (220 в примере) показывает номинальное напряжение питания в вольтах. Стандартные значения:

  • 12, 24, 36, 42 В — для низковольтных ТЭНов
  • 127, 220, 230 В — для однофазной сети
  • 380, 400 В — для трехфазной сети

Напряжение питания должно соответствовать электросети, иначе ТЭН выйдет из строя.


Дополнительные обозначения в маркировке

Кроме основных параметров, в маркировке могут присутствовать дополнительные обозначения:

  • Номер формы ТЭНа (1-10)
  • Радиус изгиба для гнутых ТЭНов
  • Тип крепежной арматуры
  • Материал оребрения для воздушных ТЭНов

Эти обозначения важны при подборе ТЭНа для конкретного оборудования.

Особенности маркировки ТЭНов для воды

ТЭНы для нагрева воды имеют некоторые особенности в маркировке:

  • Буквы X, P, J обозначают водяные ТЭНы
  • Мощность обычно от 1 до 15 кВт
  • Напряжение 220 или 380 В
  • Диаметр часто 13 мм
  • Длина от 30 до 300 см

Для водонагревателей важно правильно подобрать мощность и длину ТЭНа.

Маркировка воздушных ТЭНов

У ТЭНов для нагрева воздуха есть свои нюансы:

  • Буквы O, S, K обозначают воздушные ТЭНы
  • Мощность обычно от 0,25 до 3 кВт
  • Напряжение чаще 220 В
  • Диаметр 6,5 — 10 мм
  • Могут иметь оребрение

Для воздушных ТЭНов важно учитывать наличие или отсутствие обдува.

Как подобрать ТЭН по маркировке

При замене вышедшего из строя ТЭНа нужно подобрать аналог с идентичными характеристиками:


  1. Сверить длину и диаметр трубки
  2. Проверить мощность и напряжение
  3. Убедиться в совпадении среды нагрева
  4. Сравнить форму и тип крепления
  5. Учесть длину контактного стержня

Точное совпадение всех параметров гарантирует правильную работу нового ТЭНа.

Заключение

Грамотная расшифровка маркировки позволяет быстро определить все ключевые характеристики ТЭНа. Это помогает правильно подобрать нагреватель для конкретной задачи или найти точную замену вышедшему из строя.

Внимательно изучайте маркировку при покупке ТЭНов и сверяйте ее с техническими требованиями оборудования. Это обеспечит долгую и безопасную эксплуатацию нагревателей.


ТЭНы воздушные

Главная » ТЭНы воздушные

Наименование

Фото

Обозначение

Цена

Страница 1 из 212»

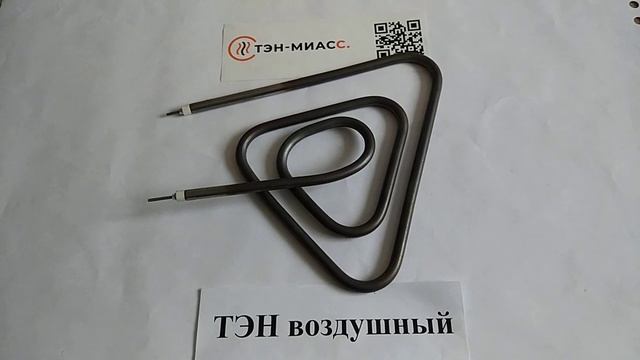

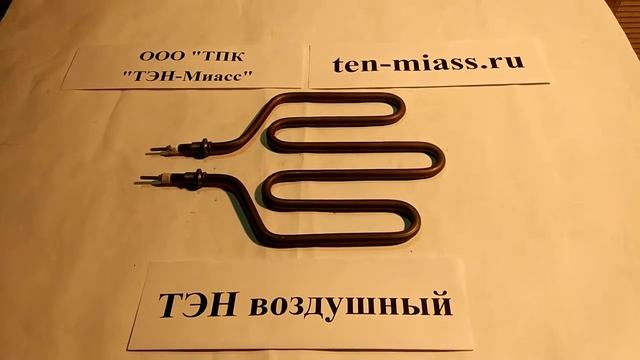

Воздушные тэны используются для нагрева воздуха или газообразных сред. Воздушные нагреватели изготавливаются по стандарту ГОСТ 13268-88.

В зависимости от потребностей заказчика воздушные ТЭНы изготавливаются любой формы – прямые и изогнутые в различных плоскостях. При необходимости, для повышения теплоотдачи, воздушные ТЭНы оребряются накатным оребрением из алюминия или нержавеющей стали, нержавеющей или углеродистой лентой, а также оснащаются различной крепежной арматурой.



По характеру нагрева среды воздушные ТЭНы подразделяют на работающие в:

  •  Движущейся воздушной среде – обозначение в маркировке О – углеродистая сталь или К – нержавеющая сталь;
  •  Спокойной воздушной среде – обозначение в маркировке S – углеродистая сталь или Т – нержавеющая сталь.

На сегодняшний день воздушные широкое распространение ТЭНы получили в бытовой, а также в промышленной сфере. Данные нагреватели используются в таких приборах, как электрокалориферы, тепловые завесы, сушальные камеры, тепловые пушки, оборудование для бань и саун, сушильные печи,  и многих других. Принцип их действия основан на непрерывной подаче воздушного потока для повышения температуры в среде.

По конструктивному исполнению и конфигурации ТЭНы, выпускаемые нашей компанией, соответствуют следующим параметрам:

  • по длине: от нескольких сантиметров до 300 см.
  • по диаметру: 8, 10, 12, 13,16 мм.
  • по мощности: от десятков ватт до десятков киловатт, стандартная таблица мощностей приведена в Таблице №1
  • по напряжению: от 12 до 660 В
  • по конфигурации: с различной заделкой контактного стержня и различной формой изгиба Таблица №2

Средняя наработка до отказа:

—  ТЭН трубчатые электронагреватели для нагрева воздушных сред – не менее 10 000 часов;



Для расчета характеристик и стоимости,  скачайте  и отправьте  ЗАЯВКУ  на изготовление воздушных  ТЭНов по телефону +7 (351) 223-77-63, или на электронную почту pkten@mail. ru



Трубчатые электронагреватели необходимы, чтобы преобразовать электрическую энергию в тепловую. ТЭНы применяют в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах. Нагрев различных сред осуществляется путем теплопроводности, конвекции и излучения. В  компании Лео Комплект Вы можете купить тэн практически для любого оборудования по низкой цене с минимальным сроком изготовления.

 В сравнении с другими типами нагревателей ТЭНы отличаются:

  • возможностью эксплуатации при непосредственном контакте с нагреваемыми средами;
  • различной конфигурацией;
  • надежностью при значительных ударных нагрузках и вибрациях;
  • отсутствием напряжения на оболочке ТЭНов.

Эксплуатация ТЭНов в той или иной среде ограничивается предельно допустимой температурой оболочки и химической стойкостью. ТЭН не является взрывобезопасным.



→ Смотреть больше фото воздушных ТЭНов



Устройство ТЭНов

Конструкция двухконцевого трубчатого электронагревателя круглого сечения представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль из сплава с высоким сопротивлением) с контактными стержнями. Контактные стержни изолируются от оболочки диэлектрическими изоляторами. Для предохранения от попадания влаги из окружающей среды торцы ТЭНов герметизируют. Изоляция нагревательного элемента от оболочки осуществляется с помощью электроизоляционного наполнителя.

D — диаметр оболочки ТЭНаL — развернутая длина ТЭНаLk— длина контактного стержня в заделке

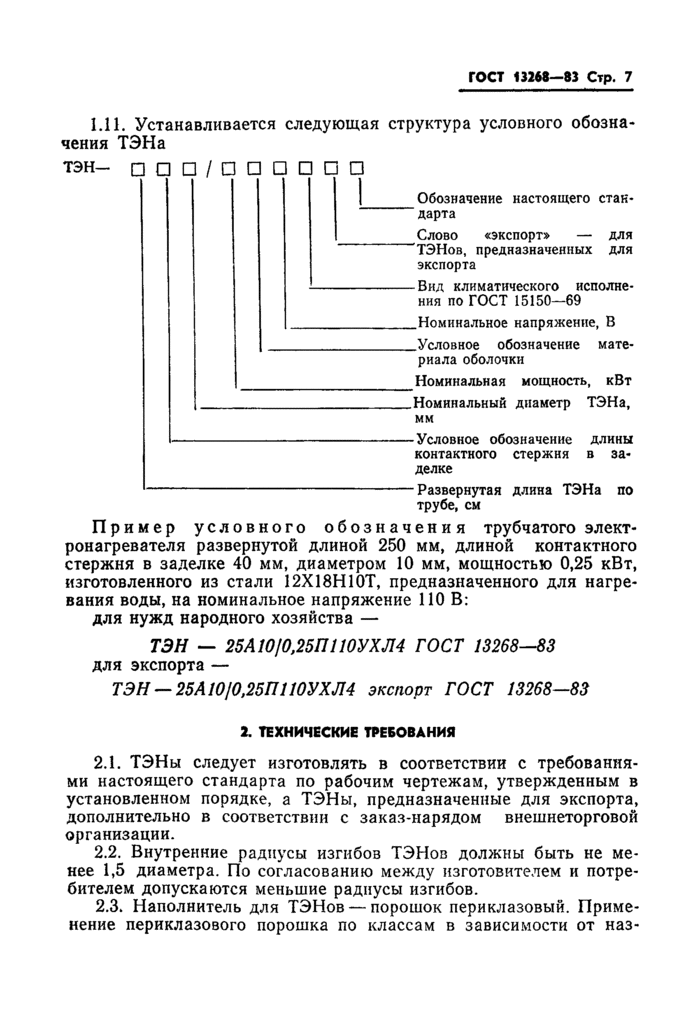

Обозначение ТЭНов по ГОСТ 13268-88

Согласно ГОСТ 13268-88 для маркировки трубчатых электронагревателей, применяется обозначение следующего вида:









Условное обозначение и номинальная длина контактного стержня в заделке

Обозначение длины

A

B

C

D

E

F

G

H

Длина в мм

40

65

100

125

160

250

400

630

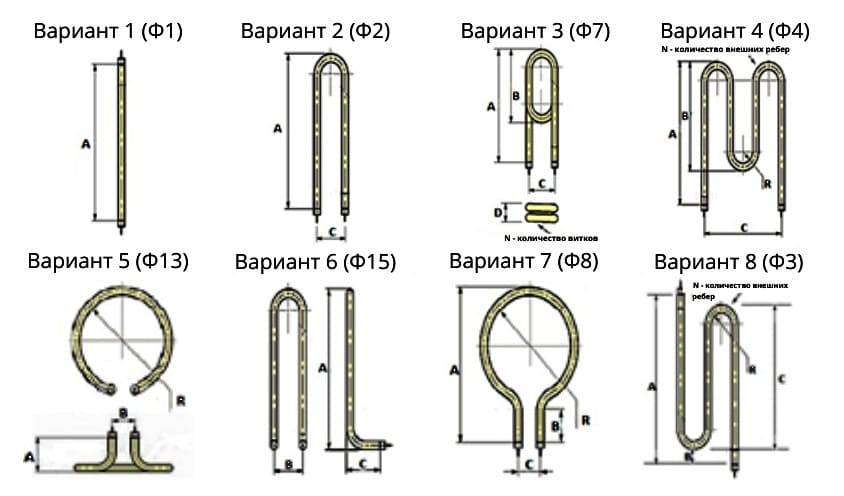

Чертежи всех типовых форм ТЭНов — смотреть



Oбозначение нагреваемой среды и материала оболочки

Условное обозначение нагреваемой среды

Нагреваемая среда

Характер нагрева

Удельная мощность. Вт/см 2, не более

Материал оболочки ТЭНа

S

Воздух и пр. газы и смеси газов

Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭНов 450°С

2.2

Углеродистая сталь

T

Воздух и пр. газы и смеси газов

Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭНов 450°С

5

Нержавеющая жаропрочная сталь

О

Воздух и пр. газы и смеси газов

Нагрев в среде с движущимся со скоростью б м/с воздухом до рабочей температуры на оболочке ТЭНов 450°С

5. 5

Углеродистая сталь

К

Воздух и пр. газы и смеси газов

Нагрев в среде с движущимся со скоростью не менее б м/с воздухом, с рабочей температурой на оболочке ТЭНов св. 450°С

6.5

Нержавеющая жаростойкая сталь

Для расчета характеристик и стоимости,  скачайте  и отправьте  ЗАЯВКУ  на изготовление воздушных  ТЭНов по телефону +7 (351) 223-77-63, или на электронную почту [email protected]

Как расшифровать маркировку ТЭНа в счёте и надпись на ТЭНе?

Стандартная маркировка в счёте указывается в соответствии с ГОСТом 13268-88 «Электронагреватели трубчатые». Рассмотрим образец маркировки.

!!! Если нет времени читать статью, то пишите в чат Ватсап (можно прикрепить фото маркировки) https://wa. me/79122094292 и мы вам обязательно поможем.

1. ТЭН – аббревиатура расшифровывается как трубчатый электронагреватель. Другие возможные варианты в маркировке:

ТЭНР — трубчатый электронагреватель оребренный (на трубу сверху навивается стальная лента, обеспечивает большую площадь для съема тепла и применяется как правило для нагрева воздуха). Пример маркировки: ТЭНР 54 А13/2,0 О 220 ф.1

ТЭНП – трубчатый электронагреватель патронного типа. В отличие от стандартного ТЭНа двухконцевого (выводы токоведущих контактов на обоих концах трубки), ТЭНП имеет контакты с одной стороны, второй конец трубки при этом запаян наглухо. Такие электронагреватели применяются чаще всего в пресс-формах, экструдерах. Пример маркировки: ТЭНП 10-12,5/0,3 L 220

ТЭНБ – блок трубчатых электронагревателей. Представляет собой сборку чаще всего двух-трех ТЭНов U-образной формы на общем фланце. Возможна сборка блоков и с одним ТЭНом, и с шестью ТЭНами, и с любым количеством (встречаются и по 12, 24, 48 ТЭНов в одном блоке). Наиболее распространены блоки ТЭНБ для нагрева воды, так называемые СЭВ (секция электроводонагревательная) с тремя ТЭНами на фланце с трубной резьбой G 2½˝. Пример обозначения: ТЭНБ (СЭВ) 6 нерж.; ТЭНБ 3,0 J 220/380 L=500мм G2˝.

2. Развернутая длина обозначает длину трубки (без учета изоляторов и шпилек) в сантиметрах — сумма длин прямолинейных и изогнутых участков ТЭН. Если ТЭН сложной формы растянуть в одну прямую трубку, то длина этой трубки по торцам и будет равна развернутой длине ТЭНа. ТЭН 60 – длина трубки 60 см, ТЭН 280 – длина трубки 2,8 м.

3. Условное буквенное обозначение длины контактных стержней в заделке – так называемая негреющая часть ТЭНа. По ГОСТу принято каждому значению заделки контактного стержня (токоведущая металлическая деталь, служащая для подключения ТЭН к сети питания) присваивать соответствующее буквенное обозначение. Буквы латинского алфавита от А (самая короткая заделка 40мм) до H (самая длинная заделка 630мм). В показанном выше примере указана заделка В, что соответствует негреющей части ТЭНа в 65 мм с каждого конца.

  Номинальная длина контактных стержней в заделке, мм     40     65     100     125     160     250     400     630
  Условное обозначение      А      B      C      D      E      F      G      H

4. Диаметр ТЭНа в мм. Здесь все просто: указывается диаметр трубки нагревателя в мм. Как правило эта цифра не превышает значения в 20 мм.

5. Номинальная мощность нагревателя в кВт – соответствует рассчитанной выходной мощности нагревателя при заданном номинальном напряжении в питающей электросети. При отклонении напряжения в сети мощность нагревателя так же будет меняться.

6. Условное обозначение нагреваемой среды и материала оболочки по ГОСТу 13268-88, в котором есть таблица принятых обозначений:

 Условное обозначение нагреваемой среды     Нагреваемая среда      Характер нагрева      Удельная мощность, Вт/см , не более       Материал оболочки ТЭН
     Х      Вода, слабый раствор щелочей и кислот (рН от 5 до 9)      Нагревание, кипячение с максимальной температурой на оболочке 100 °С      9,0      Медь и латунь (с покрытиями)
     J       Вода, слабый раствор кислот (рН от 5 до 7)       То же       15,0      Нержавеющая жаростойкая сталь
     Р      Вода, слабый раствор щелочей (рН от 7 до 9)       То же       15,0      Углеродистая сталь
     S      Воздух и пр. газы и смеси газов      Нагрев в спокойной газовой среде до рабочей температуры на оболочке ТЭН 450 °С      2,2      Углеродистая сталь
     Т      Воздух и пр. газы и смеси газов      Нагрев в спокойной газовой среде с температурой на оболочке ТЭН св. 450 °С       5,0      Нержавеющая жаропрочная сталь
     O      То же      Нагрев в среде с движущимся со скоростью 6 м/с воздухом до рабочей температуры на оболочке ТЭН 450 °      5,5         Углеродистая сталь
     K      То же      Нагрев в среде с движущимся со скоростью не менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭН св. 450 °      6,5      Нержавеющая жаростойкая сталь
     R        Нагрев в среде с движущимся со скоростью менее 6 м/с воздухом до рабочей температуры на оболочке ТЭН 450 °С       3,5         Углеродистая сталь
     N       Воздух и пр. газы и смеси газов      Нагрев в среде с движущимся со скоростью менее 6 м/с воздухом, с рабочей температурой на оболочке ТЭН св. 450 °С       5,1      Нержавеющая жаростойкая сталь
     Z      Жиры, масла       Нагрев в ваннах и др. емкостях      3,0      Углеродистая сталь
     V      Щелочь, щелочно-селитровая смесь      Нагрев и плавление в ваннах и др. емкостях с рабочей температурой на оболочке ТЭН до 600 °С      3,5      То же
     W      Легкоплавкие металлы: олово, свинец и др      То же, с рабочей температурой на оболочке ТЭН до 450°С      3,5      То же
     L       Литейные формы, пресс-формы      ТЭН вставлены в отверстия. Имеется гарантированный контакт с нагреваемым металлом. Нагрев с рабочей температурой на оболочке ТЭН до 450 °      5,0      То же

Таким образом, можно определить, что ТЭН по образцу маркировки предназначен для нагрева воды и выполнен из нержавеющей стали.

7. Номинальное напряжение, В – указывается расчетное напряжения питающей сети. Варианты: 24, 36, 48, 114, 127, 220, 380 и др.

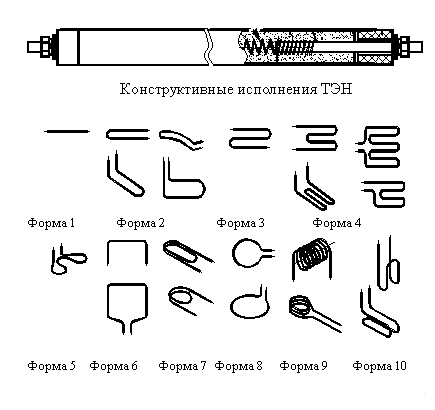

8. Далее в маркировке указывается форма ТЭНа. Для понимания принято различать десять форм ТЭНов. Например: форма 1 (ф.1) – прямой ТЭН без гибов, форма 2 (ф.2) – ТЭН U-образный, форма 7 (ф.7) – ТЭН в форме «скрепки». Если форма ТЭНа не стандартная, а сложная, то как правило в конце маркировки указывают (эскиз).

9. Радиус гиба, мм. – рассчитывается для ТЭНов, имеющих гибы, по расстоянию между центрами контактных шпилек (межцентровое расстояние). Чем больше радиус гиба, тем больше будет межцентровое расстояние у готового ТЭНа.

10. Обозначение крепежной арматуры – для установки ТЭНов в оборудование часто применяют различные крепежи. Это могут быть пластины (привариваются на определенном расстоянии от торца ТЭНа), штуцера (несъемные крепятся обжимом, пайкой, сваркой), фланец (несъемный крепится обжимом, пайкой). В маркировке указывается информация о крепежной арматуре: «пластина», Ш (штуцер G½˝), ШМ14х1,5 (штуцер с метрической резьбой М14 с шагом 1,5мм), ШМ22х1,5 (штуцер с метрической резьбой М22 с шагом 1,5мм).

На самом ТЭНе на определенном расстоянии от края ТЭН наносится маркировка с буквенным обозначением среды нагрева и материала оболочки (как в таблице из ГОСТа выше), числовым значением номинальной мощности (кВт), числовым значением расчетного напряжения (В), двух последних цифр текущего года изготовления, и буквенным обозначением изготовителя.
Например: P 3,0 220 19 УТ – ТЭН мощностью 3,0 кВт на 220В для воды с оболочкой из углеродистой стали изготовлен в 2019 году УралТЭН.

ТЭНы для воды, воздуха: маркировка ТЭНов и расшифровка

Доброго времени суток, мои дорогие читатели! В моих статьях я часто упоминаю слово ТЭН, еще нигде толком о них ничего не рассказывал. Этот недочет необходимо исправить!

Поэтому я и решил написать данную статью, в которой дам краткий ликбез по данной (достаточно обширной) теме.

А в одной из следующих статей я расскажу как подключать ТЭНы у электрического котла.

Сразу скажу, что не претендую на полноту обзора и буду рад вашим замечаниям и комментариям, на основе которых  можно будет дополнить данную статью. Итак, начнем с определения.

Что такое ТЭН?

ТЭН что это такое расшифровка

ТЭН (сокращение от трубчатый электронагреватель) — это простейший электрический нагревательный  прибор, который имеет самые разнообразные области применения:

В общем, сфера применения таких приборов очень широкая.

Везде, где нужно что-либо нагреть можно задуматься о применении того или иного вида ТЭНов.

Теперь давайте подробно рассмотрим основные виды трубчатых электронагревателей:

  • ТЭНы для нагрева жидкостей — чаще всего при помощи таких приборов нагревают воду для тех или иных целей, но из этого правила есть исключения. Например, существуют модели, предназначенные для нагрева машинного масла или пищевых продуктов.
  • ТЭНы для нагрева воздуха — и так понятно, что такими приборами нагревают воздух, но тут есть свои нюансы — наличие или отсутствие обдува и скорость обдувающего воздуха. Кроме того, воздушные ТЭНы могут быть с оребрением, при помощи которого увеличивается площадь их поверхности.

Устройство ТЭНа

Для того, чтобы понять как устроен трубчатый электронагреватель посмотрите ниже на рисунок:

Устройство ТЭНа водонагревателя
  1. Оболочка — металлическая трубка. В качестве оболочки применяются медные, стальные или алюминиевые трубки разных диаметров.
  2. Контактный стержень — металлический стержень с резьбой на конце, через который подключается питание ТЭНа.
  3. Нагревательный элемент — спираль из сплава с высоким удельным сопротивлением.
  4. Наполнитель — в качестве наполнителя используется диэлектрик периклаз (белый порошок оксида магния).
  5. Герметизирующий материал — защищает наполнитель от попадания наружной влаги и тем самым сохраняет его свойства.
  6. Контактные шайбы и гайки нужны для крепления клемм.
  7. Изолятор — разделяет контактный стержень и оболочку ТЭНа. Нужен для защиты от утечки тока на корпус.

На рисунке указаны параметры длины. Давайте расшифруем их значение:

  • L — развернутая длина нагревателя. По ГОСТу она равна сумме длин прямолинейных и изогнутых участков.
  • Lа — активная длина. Равна длине нагревательного элемента.
  • Lk — это длина заделки контактного стержня. Длина заделки нормируется и указывается в маркировке при помощи литеры.
  • Ly — это длина пути тока утечки. Специальная нормируемая величина.
  • d — диаметр ТЭНа.

Маркировка ТЭНов: расшифровка

Для того, чтобы можно было отличать одни ТЭНы от других была разработана специальная маркировка, закрепленная государственным стандартом.

Она наносится на поверхность при помощи пресса и должна находиться недалеко от изолятора.

Рассмотрим для примера такую маркировку:

100А13/1,6р220 — 2R30

  • Цифрой 100 обозначена развернутая длина ТЭНа в сантиметрах.
  • Буквой «А» в маркировке зашифрована глубина заделки контактного стержня (расшифровку приведу ниже).
  • Цифра 13 обозначает диаметр трубки в миллиметрах.
  • Цифра 1,6 обозначает мощность нагревателя в кВт.
  • При помощи буквы «р» зашифрованы нагреваемая среда (в данном случае вода и слабые растворы щелочей или кислот) и материал трубки (углеродистая сталь).
  • Цифра 220 обозначает напряжение питания 220 В.

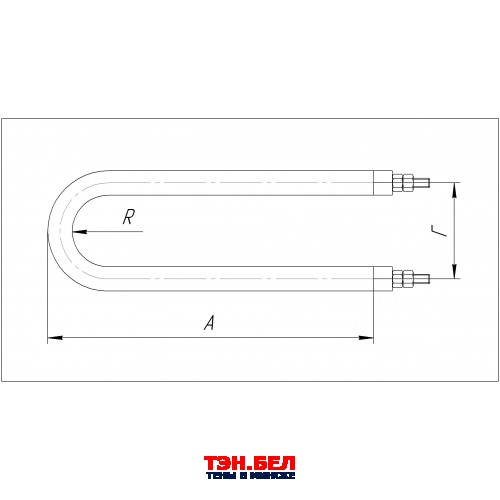

  • Цифра 2 — это номер формы ТЭНа (в данном случае он U-образный).
  • R30 — радиус загиба ТЭНа в миллиметрах.

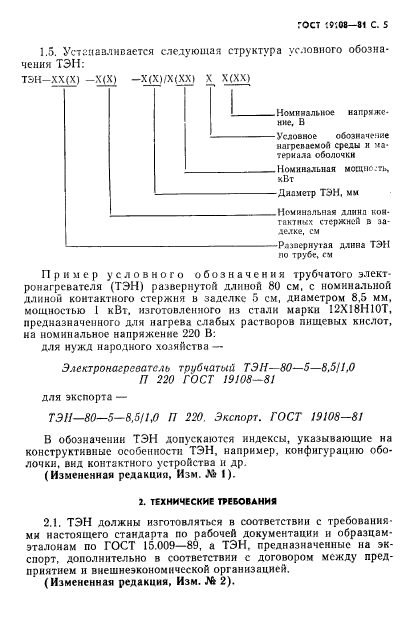

Теперь давайте расшифруем длину заделки контактных стержней. Смотрим ниже на рисунок:

Обозначение ТЭНов маркировка

Теперь перейдем ко второй букве в маркировке.

Приведу расшифровку наиболее популярных вариантов:

БукваНагреваемая средаМатериал трубкиМаксимальная удельная мощность, Вт/см2
XВода или слабые растворы щелочей и кислотМедь или латунь9
PВода или слабые растворы щелочей и кислотУглеродистая сталь15
JВода или слабые растворы щелочей и кислотНержавеющая сталь15
ZЖиры или маслаУглеродистая сталь3
OВоздух или другие смеси газов (с обдувом)Углеродистая сталь5
SВоздух или другие смеси газов (без обдува)Углеродистая сталь2,2

Более подробно все расшифровано в ГОСТе 13268-88.

Для воздушных ТЭНов прописано наличие или отсутствие обдува и даже необходимая скорость воздуха.

Если вы будете использовать ТЭНы предназначенные для обдува на спокойном воздухе, то они быстро перегорят из-за слишком большой удельной мощности.

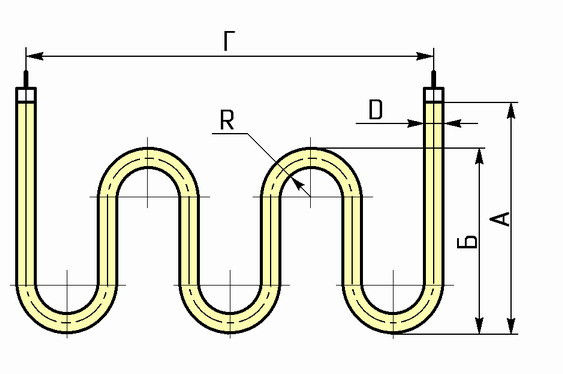

Для полноты обзора добавлю картинку с формами. Это поможет вам легче в них ориентироваться:

Виды ТЭНов

ТЭНы для электрических котлов отопления

Ранее я писал отдельную статью по электрическим котлам, которую тоже рекомендую прочитать.

Ну да ладно, давайте перейдем к делу. В качестве нагревательных элементов для электрических котлов применяются блоки ТЭНов.

Представляют они из себя несколько нагревателей, которые объединены вместе при помощи гайки.

Чтоб было понятнее смотрите ниже на рисунок:

Блок ТЭН

Гайка может быть следующих диаметров: 1,25 дюйма, 2 дюйма и 2,5 дюйма.

Уплотняется такой блок при помощи кольцевого резинового уплотнения (если оно предусмотрено конструктивно) или при помощи подмотки нитью или ФУМ-лентой.

Что касаемо трубок, они могут быть изготовлены из углеродистой или нержавеющей стали.

Нержавейка дороже, но значительно дольше живет чем черная сталь.

При мощностях до 9 кВт, внутри котлов могут быть установлены блоки с напряжением питания 220 В.

При большей мощности, в котлах устанавливаются блоки под трехфазное напряжение 380 В.

ТЭНы для водонагревателей

Теперь перейдем к ТЭНам для водонагревателей. Они могут быть выполнены на резьбовой гайке (чаще всего диаметром 1,25 дюйма) или на фланце, который зажимается при помощи болтов. Смотрим ниже на рисунок:

ТЭН для водонагревателя на фланце

Есть еще «сухие» ТЭНы. Они изолированы от воды в специальных колбах и производители утверждают, что они более безопасны, чем обычные.

Хотя все их преимущества в безопасности можно свести на нет при помощи установки УЗО, которое будет отключать питание при наличии тока утечки больше 30 мА.

«Сухой» ТЭН

Резюме статьи

Данная статья предназначена для тех, кто слабо представляет себе из чего сделан ТЭН и для чего он нужен, поэтому прошу специалистов не судить строго, а помочь дополнить ее при помощи хороших и интересных комментариев. На этом все, желаю всем удачи!

404, СТРАНИЦА НЕ НАЙДЕНА — Маркировка CE

Похоже, что страница, которую вы просматриваете, не существует.

Отведи меня домой
