Tda2030A схема включения. TDA2030A — универсальная микросхема для создания мощных аудиоусилителей

Преимущества мостового включения:

• Увеличение выходной мощности до 32-35 Вт
• Снижение нелинейных искажений
• Увеличение коэффициента полезного действия

При мостовом включении микросхемы работают в противофазе, что позволяет получить на нагрузке удвоенное напряжение сигнала.

Схема усилителя с предварительным усилителем на TDA2030A

Для увеличения чувствительности и улучшения качества звучания часто используют схему с предварительным усилителем:

• Увеличение общего коэффициента усиления
• Возможность точной регулировки усиления и тембра
• Снижение уровня шумов и искажений
• Улучшение динамического диапазона

Особенности конструкции усилителя на TDA2030A

При проектировании усилителя на TDA2030A следует учитывать несколько важных моментов:

1. Необходимо обеспечить хороший теплоотвод для микросхемы. Рекомендуется использовать радиатор площадью не менее 20-30 см².
2. Питающее напряжение должно быть хорошо отфильтровано. Рекомендуется применять фильтрующие конденсаторы большой емкости (1000-4700 мкФ).
3. Разводку печатной платы нужно выполнять с учетом протекания больших токов. Силовые цепи должны быть короткими и широкими.
4. Для снижения уровня помех рекомендуется использовать звездообразную схему заземления.
5. Входные цепи усилителя должны быть экранированы для защиты от наводок.

При соблюдении этих правил можно создать надежный и качественный усилитель на базе TDA2030A.

Применение TDA2030A в автомобильной аудиотехнике

TDA2030A часто используется для построения автомобильных усилителей благодаря следующим преимуществам:

• Широкий диапазон питающих напряжений (12-28 В)
• Высокая устойчивость к перепадам напряжения бортовой сети
• Малые габариты
• Низкая стоимость
• Простота применения

Типовая схема автомобильного усилителя на TDA2030A выглядит следующим образом:

Сравнение TDA2030A с аналогами

TDA2030A имеет ряд аналогов, которые также применяются для построения аудиоусилителей. Рассмотрим основные отличия:

Как видим, TDA2030A оптимально сочетает достаточную мощность, низкие искажения и широкий диапазон питающих напряжений, что делает ее универсальным решением для многих применений.

Tda2030a схема усилителя с однополярным питанием

TDA является монолитной интегральной схемой, выпускается в Pentawatt корпусе. Предназначена для использования в качестве усилителя низкой частоты класса AB. TDA обеспечивает высокий выходной ток и имеет низкие гармонические и переходные искажения. Предусмотрена оригинальная защита от короткого замыкания на выходе. Модуль защиты содержит устройство для автоматического ограничения рассеиваемой мощности таким образом, чтобы сохранить рабочую точку выходных транзисторов в пределах их безопасной эксплуатации. Имеется схема отключения при перегреве.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

Содержание:

• Однополярное питание усилителя на TDA2030
• Схема усилителя на TDA2030A
• Однополярное питание усилителя на TDA2030
• Маленький усилитель мощности 2 х 18 Вт
• Hi-Fi усилитель на TDA2030
• Возможности TDA2030
• Микросхема TDA2030
• На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: TDA2030 с однополярным питанием

Однополярное питание усилителя на TDA2030

Автор: Beshenyi Город: Житомир, Украина. Питание усилителя низкой частоты на TDA однополярным источником питания. К написанию этой статьи, меня толкнуло следующее. Данная микросхема является высококачественным усилителем низкой частоты мощностью 15Вт на нагрузке 4 Ома.

Из личного опыта добавлю, что схема легко повторяется, и при исправных деталях запускается сразу, не боится КЗ по выходу и нормально переносит перегрев. Завод-изготовитель рекомендует использовать двухполярное питание, но есть вариант включения и с однополярным на фотографии: верхняя часть — двуполярный источник питания, нижняя — однополярный источник питания.

Суть проблемы у моего юного товарища: схема не развивает и половины выходной мощности. Проверять начал с монтажа — ошибок не обнаружил. Включил, измерил напряжение питания и все стало ясно. Типичная ошибка начинающих радиолюбителей. Схема сохраняет работоспособность, так как минимальное напряжение питания 6В, но мощности естественно не выдает. При однополярном питании, напряжение питания должно быть 30В max 36В , тогда на выходе получаем заветные 15Вт мощности. Надеюсь данная инфа пригодится юным радиолюбителям.

Конструирование УНЧ-достаточно увлекательное занятие, и кроме морального удовлетворения может приносить и комерческую прибыль. Ваш email не будет опубликован. Поставьте этот флажок, чтобы подписаться на получение уведомлений о новых публикациях. Перейти к основному содержимому. Перейти к дополнительному содержимому. Оставить комментарий Отмена ответа Ваш email не будет опубликован.

Схема усилителя на TDA2030A

Усилитель класса АВ предназначен для использования в качестве усилителя мощности в бытовой технике. Микросхема TDA имеет тепловую защиту и защиту от короткого замыкания выхода на корпус. Коэффициент усиления в усилителях с обратной связью не должен быть меньше 24 дБ. Рекомендованные значения навесных элементов приведены в таблице, но могут быть использованы и другие значения. Таблица предназначена для ориентирования разработчиков автоаппаратуры. Защитные цепи микросхемы TDA ограничивают выходные токи выходных транзисторов таким образом, что их рабочие режимы не выходят за пределы зоны безопасной работы. Эта функция скорей может быть отнесена к классу ограничителей пиковой мощности, чем к ограничителям тока.

Рассмотрим блок схему усилителя: с помощью коммутатора входов к двумя УМЗЧ на интегральной схеме типа TDAA с однополярным питанием.

Однополярное питание усилителя на TDA2030

Войти на сайт Логин:. Сделать стартовой Добавить в закладки. Мы рады приветствовать Вас на нашем сайте! Мы уверены, что у нас Вы найдете много полезной информации для себя, читайте, скачивайте, все абсолютно бесплатно и без паролей. Периодически материал сайта пополняется, поэтому добавьте Komitart в закладки или подпишитесь на новостную рассылку RSS, так будет проще узнавать о публикуемых новинках. Друзья сайта. Купить паяльник.

Маленький усилитель мощности 2 х 18 Вт

Зарекомендовала она себя, среди радиолюбителей уже давно. Применить данную микросхему можно для изготовления портативной колонки или усилителя НЧ радиоприемника. Подделки такими функциями могут не обладать, поэтому имейте в виду и будьте аккуратнее, дабы лишний раз не нажечь углей. Микросхемы TDA и TDA являются аналогами и могут быть заменены друг другом без изменения схемы и номиналов элементов.

Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт.

Hi-Fi усилитель на TDA2030

Маленький усилитель мощности 2 х 18 Вт. Более мощные компоненты имеют меньшие искажения. В блоке аналоговых усилителей использованы два идентичных усилителя на микросхемах TDA A в стандартной схеме включения с однополярным питанием. Не меняя топологии можно использовать микросхемы TDA и TDA не впаивая диоды , при этом соответсвенно изменяется мощность. Микросхемы расположены на радиаторе HS-xxx-xx, для этого просверлены отверстия 2,5 мм и нарезана резьба М3 для крепления винтом. Для улучшения теплового контакта используется теплопроводная паста КТП

Возможности TDA2030

Микросхема по своей сути представляет мощный операционный усилитель и принципиальная схема у нее такая же. В данном варианте реализована схема неинвертирующего включения. Тут следует оговориться — это музыкальная мощность, а не шумовая, которую обычно указывают на современной аудиоаппаратуре. Основное от личие этих параметров заключается в том, что при измерении шумовой мощности в качестве тестового сигнала используют прямоугольный сигнал звуковой частоты. Разумеется, что при таком тесте выходная мощность усилителя становится максимально возможной, но назвать это музыкой врядли у кого язык повернется. Данный усилитель мощности является универсальным кирпичиком для построения высококачественного усилителя любой конфигурации, от обычного стереофонического до мультимедийного 2.

Усилитель TDA является популярной и дешевой микросхемой, как от двухполярного, так и однополярного источника питания. Типовая схема включения TDA с выходной мощностью до 14 ватт.

Микросхема TDA2030

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Схема для TDA Сообщение от samvite С трансформатора идет три провода: два синих и один черный, при замере напряжения относительно черного на каждом синем по 15V.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

ВИДЕО ПО ТЕМЕ: Как сделать HiFi Усилитель 18W на TDA2030A своими руками

Войти через. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания.

Схема усилителя на TDA является самым простым и качественным усилителем, который может повторить даже школьник.

Для начинающих радиолюбителей представлены ниже три простые схемы усилителей на микросхеме TDAH,V. Их можно использовать для компьютера, в качестве сабвуфера, DVD проигрывателя и других устройств. Схема третьего усилителя с увеличенной мощностью на двух микросхемах, включенных на встречу друг другу. Усилитель построен на одной интегральной микросхеме TDAV, которые производят компании stmicroelectronics. Сегодня многообразие применяемых различных стандартов измерения выходной звуковой мощности усилителей и колонок может сбить с толку любого. Например, блочный усилитель одной из фирм 35 Вт на канал, а вот недорогой музыкальный центр с наклейкой Вт.

По сравнению с классическим включением, в этой схеме улучшена фильтрация питания и оптимизирована разводка печатной платы. После добавления любого предусилителя и блока питания — конструкция идеально подходит для изготовления самодельного домашнего усилителя мощности звука, примерно на 15 Вт каждый канал. Усилитель подходит для динамиков с сопротивлением 8 или 4 Ом. Преимуществом конструкции является то, что она не требует двух-полярного питания, как большинство более серьёзных усилителей НЧ.

Микросхема усилитель TDA2030. Подробное описание

Микросхема усилитель TDA2030 является достаточно популярной и дешевой микросхемой позволяющей построить качественный усилитель для бытовых нужд. Может работать как от двухполярного, так и однополярного источника питания.

TDA2030 является монолитной интегральной микросхемой в корпусе типа Pentawatt с пятью выводами.

Микросхема предназначена для изготовления низкочастотных усилителей звука класса AB.

Усилитель класса «A» – является линейным, усиление совершается на линейном участке вольт-амперной характеристики. Достоинством является хорошее качество усиления и практически нет переходных искажений. К недостаткам можно отнести не экономичный в плане энергопотребления, отсюда низкий КПД.

Усилитель класса «В» – усиление происходит активными транзисторами, причем каждый работает в ключевом режиме, усиливая свою часть полуволны сигнала. У данного класса высокий КПД, но вместе с тем и уровень нелинейных искажений выше, по причине несовершенной стыковки обоих полуволн.

Усилитель класса «AB» – усредненный вариант. По причине начального смещения снижаются нелинейные искажения звукового сигнала («стыковка» приближена к совершенной), но происходит ухудшение в плане экономичности.

Микросхема обеспечивает 14 ватт выходной мощности (d = 0,5%) при 14 В (двухполярном) или 28 В (однополярном) напряжении питания и нагрузки в 4 Ом. А также обеспечивает гарантированную выходную мощность в 12/8 ватт при нагрузки 4/8 Ом.

TDA2030 создает высокий выходной ток и имеет очень низкие гармонические и перекрестные искажения.

Гармонические колебания возникают из-за искажения формы напряжения от идеальной синусоиды. Это приводит к тому, что, помимо колебания первостепенной частоты (первой гармоники), в форме напряжения возникают колебания высших гармоник, которые и являются гармоническими искажениями.

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Перекрестные искажения являются причиной нелинейной входной характеристики транзисторов, функционирующих в усилителях режима «В».

Кроме того, TDA2030 включает в себя оригинальную и запатентованную систему защиты от короткого замыкания, состоящую из модуля автоматического ограничения рассеиваемой мощности для удержания рабочей точки выходных транзисторов в пределах их безопасного рабочего диапазона. Так же имеется типовая схема отключения по перегреву.

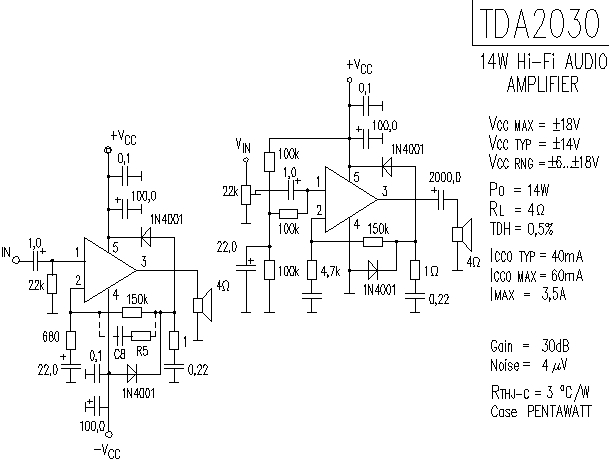

Типовая схема включения TDA2030 с выходной мощностью до 14 ватт

В качестве входного сигнала (приблизительно 0,8 вольт) может выступать аудиосигнал с выхода CD/DVD проигрывателя, радиоприемника, MP3 плеера. К выходу необходимо подключить громкоговоритель с сопротивлением катушки 4 Ом. Переменный резистор Р1 предназначен для изменения величины входного аудиосигнала. Если необходимо усилить достаточно слабый сигнал, например, сигнал с микрофона или со звукоснимателя электрогитары, то в этом случае необходимо применить предварительный усилитель микрофона.

Предусилитель – усилитель слабого сигнала, расположенный, как правило, вблизи источника этого сигнала для предотвращения всевозможных искажений из-за различных наводок. Используется для усиления слаботочных сигналов с таких устройств как микрофоны, всевозможные звукосниматели.

Источник питания желательно собрать на отдельной плате от самого усилителя. Схема источника питания достаточно проста.

Выпрямительным трансформатором может быть любой трансформатор, обеспечивающий на вторичной обмотке напряжение около 20…22 вольт. Для нормальной работы усилителя, микросхему TDA2030 желательно установить на теплоотвод. В качестве, которого вполне подойдет небольшая алюминиевая пластина толщиной около 3 мм с общей площадью поверхности приблизительно 15 кв. см. Собранный без ошибок усилитель в наладке не нуждается и начинает работать сразу.

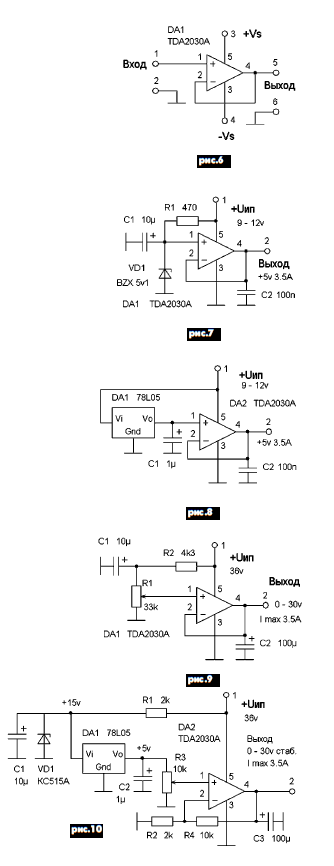

Микросхема TDA2030A

В роли микросхемы усилителя в этой статье мы возьмем микросхему TDA2030A, которую можно купить абсолютно в любом радиомагазине по цене не дороже, чем буханка черного хлеба.

TDA2030А — это микросхема, которая исполняется в корпусе Pentawatt (корпус с пятью выводами для мощных линейных интегральных схем). Используется в основном как усилитель низкой частоты (УНЧ) в классе усиления AB. Максимальное напряжение однополярного питания составляет 44 Вольта. Вряд ли вы найдете такое напряжение в своей домашней лаборатории. Поэтому, использование этой микросхемы вполне подойдет для ваших электронных безделушек без вреда спалить микросхему.

Также TDA2030A имеет большой выходной ток вплоть до пикового 3,5 Ампер и имеет низкие гармонические и перекрестные искажения. Это значит, что усилитель, собранный на этой микросхеме, будет иметь очень даже неплохое звучание. Кроме того, микросхема включает в себя защиту от короткого замыкания и автоматически ограничивает рассеиваемую мощность. Также включена защита от перегрева, при которой микросхема автоматически отключается при высоком нагреве корпуса.

P.S. Так как в основном рынок захлестнули китайские TDAшки, не исключено, что эти защиты могут сработать не так, как надо, а могут не сработать вообще. Поэтому, не рекомендую проверять их на КЗ и на перегрев.

Мостовая схема включения TDA2030

В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030

Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно, усиливается мощность на выходе. При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.

(249,3 KiB, скачано: 9 052)

↑ Мой усилитель

↑ Упомянутые источники

1. Бать С., Середа В. Высококачественный усилитель НЧ // Радио, 1974, №6, с. 52 – 54. 2. 32W Hi-Fi AUDIO POWER AMPLIFIER TDA2050 3. 12W AUDIO AMPLIFIER TDA2006 4. 14W Hi-Fi AUDIO AMPLIFIER TDA2030 5. 18W Hi-Fi amplifier and 35W driver TDA2030A 6. 20W Hi-Fi AUDIO POWER AMPLIFIER TDA2040 7. 20-W Audio Power Amplifier LM1875 8. Smith P. Students’ Amp // Everyday Practical Electronics, 2007, №4, р. 10 – 15. 9. Расчет теплоотводов на компьютере // Радио, 1988, №2, с. 60, 61. 10. Мосягин В. Стереофонический усилитель на современных микросхемах / В копилку радиолюбителя. Популярные схемы и конструкции. Книга 2. – М.: СОЛОН-ПРЕСС, 2007, с.148 – 174.

↑ Детали

Ниже приведен список деталей для сборки усилителя [8].
Детали для УМЗЧ Питера Смита (2 канала)

DA1 – Микросхема LM1875T NSC – 2 шт., R1 — Рез.-0,25-1 м – 2 шт., R2, R5 — Рез.-0,25-22 кОм – 4 шт., R3, R4 — Рез.-0,25-1 кОм – 4 шт., R6 — Рез.-0,25-10 Ом – 2 шт., R7 — Рез.-1-1 Ом C1 — Конд.2,2/16V 0511 NPL – 2 шт. (Рекомендую 2,2/50V или 2,2/63V), C2 — Конд.NPO 330пф 5%керам.имп. – 2 шт., C3 — Конд.22/16V 1016 NPL – 2 шт. (Рекомендую 22/50V или 22/63V), C4 — Конд.0,22/63V К73-17 – 2 шт., C5, C7 — Конд.0,1µ/63V J К73-17(имп.) – 4 шт., C6, C8 — Конд.220/35V 1016 +105°C – 4 шт., FU1, FU2 – Предохранитель 2,5А – 4 шт., Держатель предохранителя 5х20, FH-100 на плату (пара) – 4 шт., Клеммник 2К шаг 5 мм на плату ТВ-01А – 4 шт., Клеммник 3К шаг 5 мм на плату ТВ-03ВС – 2 шт., Детали блока питания

VD1 – VD4 – Диод UF5404 – 4 шт., VD5, VD6 – Стабил. 15V 1,3W – 2 шт., R1, R2 – Рез.-1-560 Ом – 2 шт., C1, C2 – Конд.4700/35V 1840 +105° — 2 шт., C3, C4 – Конд.100/16V 0809 105°C – 2 шт. (Рекомендую 100/25V), Клеммник 3К шаг 5 мм на плату ТВ-03ВС – 3 шт. , T1 – Трансформатор 80 Вт (Например, тороидальный силовой трансформатор HR типа Т008218, 2х18В, 2,2А) – 1 шт., SA1 – Перекл. SC-791, 220V, 15A FU1 – Предохранитель 1А – 1 шт. XP1 — Шт.»Сеть» CS-001 приб./защёлка – 1 шт.

Подчеркну, что в данном усилителе может быть применена любая из микросхем, указанных в табл. 1. Из этой же таблицы берется напряжение питания усилителя и параметры элементов обвязки (С1, С2, С4, R4 и R7, см. рис. 4).

↑ «Студенческий» УМЗЧ Питера Смита

Распространенность микросхемы LM1875
позволяет надеяться, что имеются законченные конструкции на ее основе. Так оно и оказалось, – соберем великолепный усилитель
Питера Смита
, опубликованный в апрельском номере английского журнала «Everyday Practical Electronics» за 2007 год [8]. Автор назвал его «студенческим». Действительно, собрать его проще, чем конструкцию 35 – летней давности [1]. Принципиальная схема одного канала усилителя показана на рис. 4, а блока питания к нему – на рис. 5. Блок питания снабжен необязательной опцией – компенсационным двухполярным стабилизатором, который может пригодиться для питания предварительного усилителя или темброблока.

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 4. Принципиальная схема «студенческого» усилителя Питера Смита
Усилителя мощности имеет следующие параметры:
Номинальная выходная мощность (Rн=4 Ом; 8 Ом), Вт = 20 Рабочий диапазон частот при выходной мощности 1 Вт, Гц = 14…100000 Коэффициент гармоник на частоте 1 кГц при выходной мощности 20 Вт, дБ = -105

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 5. Принципиальная схема блока питания для усилителя Питера Смита

Хотя микросхемы, указанные в табл. 1 просты и удобны в использовании, они требуют тщательной продуманности разводки проводников при разработке печатной платы для обеспечения устойчивой и надежной работы. Печатная плата, спроектированная Питером Смитом представляет собой пример грамотной разводки сильноточных и слаботочных цепей усилителя, и может быть смело рекомендована к повторению (рис. 6), также, как и блок питания (рис. 7).

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 6. Размещение элементов и печатная плата «студенческого» усилителя мощности. Размеры печатной платы – 80х63,5 мм

Исключён фрагмент. Полный вариант статьи доступен меценатам и полноправным членам сообщества. Читай условия доступа.

Рис. 7. Размещение элементов и печатная плата (90х54,5 мм) блока питания для усилителя Питера Смита

Здесь возник вопрос, требующий пояснения.

Корпус и БП

Блок питания берите или с трансформатором плюс выпрямитель, или готовый импульсный, например от ноутбука. Усилитель необходимо питать не стабилизированным напряжением в пределах 12 — 30 В. Максимальное напряжение питания 35 В, до которого естественно лучше не доходить на пару вольт, мало ли что.

Корпус делать с нуля очень хлопотно, так что проще всего подобрать готовую коробку (металл, пластик) или даже готовый корпус от электронного устройства (ТВ тюнер спутниковый, плеер DVD).

↑ Немного истории

На рис. 1 изображена принципиальная схема усилителя, которую в свое время собирал каждый увлеченный студент радиотехнической специальности. На юбилейной (30 лет со дня окончания ВУЗа) встрече выпускников Новгородского политехнического института в мае 2009 года мы обсуждали этот усилитель, а главным образом танцы, в озвучивании и которых он принимал самое непосредственное участие .

Усилитель выполнен по топологии Лина, ставшей классической и состоит из дифференциального входного каскада на транзисторах VT1, VT2, усилителя напряжения VT3 и двухтактного выходного каскада VT4 – VT9. Выбрана неинвертирующая схема включения. Резистор R1 определяет входное сопротивление, а резисторы R6 и R7 образуют делитель цепи отрицательной обратной связи, задающий усиление по переменному току: Ku=1+R7/R6=11 (20,83дБ).

По постоянному току коэффициент передачи равен единице, от аудиоусилителя не требуется усиление постоянного напряжения. Но встречаются авторы, скажем Е.С. Алешин, которые утверждают, что усилитель должен иметь нижнюю границу усиливаемых частот от постоянного тока (0 Гц). Для разделения цепей передачи постоянного и переменного тока установлен конденсатор С3. Входная цепь R1, C1 и цепь обратной связи R6, C3 образуют фильтры верхних частот. Поскольку частоты среза этих фильтров близки, вместе они определяют нижнюю границу воспроизводимого усилителем диапазона частот. В нашем случае:

Выходной каскад выполнен на составном эмиттерном повторителе – тройке, причем в отрицательном плече применена схема Шиклаи, позволяющая использовать мощные транзисторы одинаковой структуры. Поскольку в то время был дефицит всего, транзисторы мы покупали на радиорынке Автово в Ленинграде (теперь Санкт – Петербург). Помню, в первый раз приобрел транзисторы у любезного молодого человека в пиджаке и при галстуке. По приезде в Новгород выяснилось, что все транзисторы имеют пробой между коллектором и эмиттером, хотя и не паяные. В следующий раз мне не удалось заглянуть в глаза этому жулику, но опыт пришел быстро. На радиорынке я приметил мужика, у которого тряслись руки, и внешний вид был не столь фешенебельный, как у предыдущего. Зато все приобретенные транзисторы оказались просто замечательными, да еще с военной приемкой!

Печатная плата УНЧ

На фланцы обязательно следует прикрутить радиаторы или один общий радиатор, помня, что корпуса микросхем TDA2030A внутренне связаны с массой.

На печатной плате с успехом можно применять микросхемы TDA2040 или TDA2050 без всяких изменений цоколёвки. Плата была разработана таким образом, чтобы ее можно было при необходимости перерезать в месте, обозначенном пунктирной линией, и использовать только одну половину усилителя с микросхемой U1. На место разъемов AR2 (TB2-5) и AR3 (TB2-5) можете впаивать провода напрямую, если аудио разъёмы закреплены на корпусе усилителя.

характеристики. Микросхема усилитель TDA2030. Подробное описание

Возможности TDA2030

Микросхема усилителя НЧ TDA2030 фирмы ST Microelectronics пользуется заслуженной популярностью среди радиолюбителей. Она обладает высокими электрическими характеристиками и низкой стоимостью, что позволяет при минимальных затратах собирать на ней высококачественные УНЧ мощностью до 18 Вт. Однако не все знают о ее «скрытых достоинствах»: оказывается, на этой ИМС можно собрать ряд других полезных устройств. Микросхема TDA2030 представляет собой 18 Вт Hi-Fi усилитель мощности класса АВ или драйвер для УНЧ мощностью до 35 Вт (с мощными внешними транзисторами). Она обеспечивает большой выходной ток, имеет малые гармонические и интермодуляционные искажения, широкую полосу частот усиливаемого сигнала, очень малый уровень собственных шумов, встроенную защиту от короткого замыкания выхода, автоматическую систему ограничения рассеиваемой мощности, удерживающую рабочую точку выходных транзисторов ИМС в безопасной области. Встроенная термозащита обеспечивает выключение ИМС при нагреве кристалла выше 145°С. Микросхема выполнена в корпусе Pentawatt и имеет 5 выводов.

Особенности

• Малое количество внешних радиоэлементов.
• Высокие выходной ток и рабочее напряжение.
• Низкий уровень нелинейных искажений.
• Встроенная защита от перегрева.
• Защита от короткого замыкания между всеми контактами.
• Безопасная рабочая зона (SOA) для выходных транзисторов.

Характеристики

Цоколевка

Рассмотрим цоколевку TDA2030 в корпусе Pentawat с пятью ножками, в котором она производится. Если смотреть со стороны маркировки сверху, то:

• первая слева ножка это вход;
• вторая инверсный вход;
• четвертая выход.

Отрицательный полюс источника питания соединяют с третьей, а положительный с пятым выводом микросхемы.

Электрические параметры

Основные электрические характеристики TDA2030 (при VS=±16 В, температуре окружающей среды TA = +25 ОС):

• напряжение питания (VS) от ± 6 до ± 22 В;
• минимальное сопротивлении в нагрузке (RL) — 4 Ом;
• ток покоя (Id) от 50 мА до 80 мА;
• ток смещения на входе Ib (при VS=±22 В) от 0,2 мкА до 2 мкА;
• напряжение смещения на входе Vos (при VS= ±22 В) от ±2 В до ±20 В;
• ток сдвига на входе: от ±20 нА до ±200 нА;
• выходная мощность Po (частота сигнала f от 40 до 15 000 Гц): при RL = 4 Ом — от 15 до 18 Вт; при RL= 8 Ом — от 10 до 12 Вт; при RL= 4 Ом и VS = ± 19 В — от 13 до 16 Вт;
• полоса пропускания BW (при Po = 15 Вт и RL=4) — 100 кГц;
• скорость нарастания SR = 8 В/мкс;
• величина гармонических искажений THD (Po от 0,1 до 14 Вт, f = 40 … 15 000 Гц): при RL= 4 Ом до 0,08%; при RL= 8 Ом до 0,5%;
• отношение сигнал шум: при Po =15 Вт до 106 дБ; Po = 1 Вт до 94 дБ;
• температура отключения при перегреве +145 ОС.

Типовая схема применения

Производители

DataSheet от микросхемы TDA2030A можно посмотреть от ее выпускающих компании: STMicroelectronics, Unisonic Technologies, Contek Microelectronics Co. В нашей стране они широко распространены от STM. Кроме самих микросхем, на прилавках российских магазинов радиотоваров можно встретить готовые модули, с одноименным названием и необходимой обвязкой.

Аналоги

Наиболее подходящими аналогами у TDA2030 являются: LM1875 и TDA2050. Это самая популярная замена у радиолюбителей для ремонта компьютерной акустики. Не стоит путать их с другой микросхемой — TDA2030, которая почти полностью совпадает маркировкой, но не является идентичной и имеет более низкие параметры.

Подобрать похожий операционный усилитель из отечественных образцов не удастся, так как таких просто нет.

Стоит так же отметить модификации рассматриваемой микросхемы с вертикальными (TDA2030AL, TDA2030AV) и горизонтальными выводами (TDA2030AH) для монтажа на плату. Кроме физически измененного расположения контактов, они больше ничем не отличаются от оригинала.

Где купить усилитель

На Алиэкспрессе есть даже готовый упрощенный простой схемы усилителя

Если вообще не желаете заморачиваться по поводу пайки усилителей, то можно приобрести готовые модули, которые будут в разы дешевле, чем готовые усилители в корпусе

Выбирайте на ваш вкус и цвет!

Я уже давненько собирал эти схемы и убедился в их работоспособности. Хотя мне наступил медведь на ухо, но могу точно сказать, что по качеству звучания такие усилители нисколько не уступают каким-нибудь Hi-Fi навороченным усилителям. Вполне пойдет для какой-либо комнатушки, либо среднего размера гаража, чтобы потанцевать под любимые песни.

Схемы усиления на TDA2030

Микросхема TDA2030 часто используется в схемах усилителя благодаря хорошим техническим характеристикам. Кроме того она недорогая и поэтому чрезвычайно популярна у многих радиолюбителей. Например, с её помощью и небольшим количеством электронной обвязки можно собрать неплохой усилитель звука мощностью до 18 Вт и другие, не менее интересные и полезные электроприборы. В её состав включены защитные схемы предохраняющие последнюю от выхода из строя. В этой статье приведены примеры её применения в схемах усиления.

Для двуполярного источника питания

Типовая схема включения TDA2030, с номиналами основных электронных компонентов, для одноканального усилителя с двуполярным питанием (Spilt Power Supply) приведена ниже. В ней микросхема работает как неинвертирующий усилить низкой частоты. Коэффициент усиления (GV) задается отношением величин резисторов R2 и R3, входящих в цепь отрицательной обратной связи. Его значение расчитывают по следующей формуле GV=1+R3/R2 подбирается с помощью резистора R2. При этом, вместе с увеличении R2 растет и GV.

Конденсатор С2 подбирается так, чтобы его емкостное сопротивление (XC), на самой низкой частоте (F), было на порядок меньше значений резистора R2. Согласно формуле XC=1/(2xπ×F×C), для F=40 МГц и C2=47 мкФ, оно будет составлять 1/(2*3,14*40*0,0000047) = 85 Ом.  Входное сопротивление усилителя зависит от резистора R1. Цепочка состоящая из R4 и С7 нужна для частотной стабилизации устройства. Диоды VD1 и VD2 должны быть способны выдержать прямой ток 1 А и обратное напряжение 100 В. Это могут быть отечественные КД209 или КД226, также можно взять зарубежный 1N4007. Если используется однополярный источник питания, то можно использовать следующую схему.

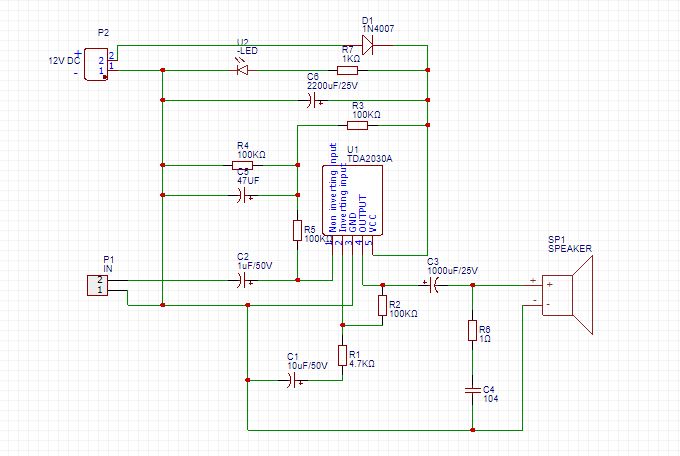

Для однополярного источника питания

Типовая схема с однополярным источником питания (ИП) отличается от предыдущей наличием цепи смещения, необходимой для обеспечения на выходе (Output 4) микросхемы половину от величины питающего напряжения. Эта цепь состоит из делителя (R1,R2) и сопротивления R3. Она требуется для обеспечения одинакового усиления как отрицательной, так и положительной полуволн.

Коэффициент усиления устанавливается отношением величин R4 и R5. Технические характеристики этого усилителя при питающем напряжении +36 В эквивалентны предыдущей схеме с двуполярным питанием от +18 до -18 В.

Мостовая схема включения TDA2030

В случае если необходимо получить более мощное усиление звука, то можно собрать усилитель по мостовой схеме подключения TDA2030

Акустический сигнал с выхода микросхемы DA1 поступает сквозь делитель на резисторах R5, R8 на инвертирующий вход микросхемы DA2. Это позволяет работать в противоположной фазе. В связи с чем увеличивается напряжение на нагрузке, и, следовательно, усиливается мощность на выходе. При напряжении питания 16 В и сопротивлении нагрузки 4 Ом выходная мощность может составить 32 Вт.

Разработки при помощи микросхемы TDA2030A

Звуковой усилитель на базе популярной микросхемы TDA2030

Как уже было сказано выше, основой будущего усилителя звука будет микросхема TDA2030. Но сборка будет также усилена парой транзисторов. Такое решение позволяет усилить микросхему TDA2030 и получить больше мощности на выходе усилителя.
Давайте попробуем собрать данный усилитель на TDA2030a c транзисторами и проверить работоспособность данной самоделки.

В целях экономии  разместим несколько плат на одной пластине. Прежде, чем приступить к запайке электронных компонентов, пластины необходимо разрезать. С резкой текстолита отлично справится вот такая мини циркулярная пила с алмазным диском.

В результате получаем 2 платы. Теперь платы полностью готовы под установку деталей.
Печатная плата будущего усилителя получилась довольно маленькая и с легкостью помещается на ладони.
Одна плата будет под один моно канал. Для стереоусилителя таких плат, соответственно, нужно две, для левого и правого каналов.
Все необходимые электронные компоненты можно приобрести на радиорынке или в интернете, например, на всем известной торговой площадке Алиэкспресс. В этой сборке деталей не так уж и много.
Кстати, оригинальные микросхемы TDA2030 в продаже найти довольно сложно, в основном попадаются копии. На изображении ниже для сравнения представлены две микросхемы, у оригинала более толстые ноги и другая форма теплоотводящей пластины.

Хотя оригинальные TDA2030 достаточно тяжело найти, но и копия должна работать нормально. Всё необходимое для сборки есть, можно начинать собирать. Что и куда паять нарисовано на самой печатной плате.
Сборку начнем с установки постоянных резисторов 0,25Вт. Для измерения сопротивления резистора удобно использовать ESR тестер.

Данный резистор по замеру получился на 56кОм, запаиваем его в соответствии с обозначением на печатке:
Первый резистор запаян, начало положено, аналогичным образом устанавливаем все остальные резисторы.
Также на печатке имеются перемычки. Их можно сделать, например, из обрезков ног конденсаторов или диодов.
Перемычки установлены. Дальше займемся установкой неполярных конденсаторов.
Здесь все предельно просто. Так как данные конденсаторы неполярные, то их просто необходимо установить на свои места в соответствии с номиналами, указанными на печатной плате.
Далее диоды. Вот здесь уже соблюдать полярность крайне важно. Соответствующая метка анода имеется на корпусе самого диода и на плате.
Светодиод также имеет полярность и его тоже необходимо устанавливать в соответствии с меткой минуса (есть на корпусе в виде скоса юбки светодиода) и рисунка корпуса светодиода на плате.
Постоянные резисторы 5Вт на 1,5Ом просто нужно установить на свои места вертикально.

Далее настал черед самой микросхемы. Устанавливаем микросхему TDA2030 на свое место.
Теперь можно установить транзисторы. Комплементарные пары транзисторов могут быть разные. Так как BD907 и BD908 в продаже не было, то автор купил пару BD911 и BD912.

Затем приступаем к установке полярных электролитических конденсаторов. Их нужно устанавливать, обязательно соблюдая полярность. Номинал и метка минуса присутствуют на корпусе конденсатора. Метка плюса (+) имеется на плате.

И в заключении осталось установить клеммники.
Плату необходимо отмыть от флюса и после сборки получился вот такой моно усилитель АВ класса на микросхеме TDA2030 с транзисторами.

На заводской плате усилитель выглядит как покупное изделие. Теперь давайте проверим собранный усилитель на работоспособность. Так как это усилитель АВ класса, то он в процессе работы нагревается. По этой причине микросхему и транзисторы необходимо устанавливать на радиатор, с использованием изолирующих прокладок и шайб, чтобы не было электрического контакта и короткого замыкания на корпуса микросхемы и транзисторов.

Для теста, автор взял вот такие радиаторы.
Подключение усилителя стандартное: вход, выход и питание. Для удобства можно промаркеровать клеммники.
Для питания этого усилителя необходим однополярный источник питания с напряжением от 12 до 44В (рекомендуется 36В), ток желательно не менее 3А. Чем выше напряжение питания, тем выше мощность усилителя. Если подходящего блока питания нет, можно запитать сборку, например, от аккумулятора 12В. Но для того чтобы мощность усилителя была на соответствующем уровне, понадобится повышающий преобразователь с напряжением на выходе 37В.
На вход усилителя подключаем провод для подачи звукового сигнала.
Подключен один канал. Один сигнальный провод, а второй сигнальная земля, он же общий. На выход усилителя подключаем колонку.
Теперь, соблюдая полярность, подключаем усилитель к источнику питания.
Усилитель запитан, посторонние шумы отсутствуют. Теперь можно подать на вход усилителя звуковой сигнал. В данном примере источником звукового сигнала будет служить МР3 плеер.

Усилитель заработал, но при увеличении уровня громкости появляются искажения и это уже не хорошо. При проверке оказалось, что работает только микросхема, а транзисторы просто не открываются и не работают, и потому в колонке слышны искажения. Дело в том, что транзисторы только помогают микросхеме при больших нагрузках. Принцип работы схемы усилителя на микросхеме TDA2030 с транзисторами следующий:
В общем, при сопротивлении резисторов R4 и R7 в 1,5Ом падения напряжения не достаточно для открытия транзисторов BD911 и BD912 и они просто не работают, и при осмотре в тепловизор они холодные.
Выход следующий: необходимо заменить резисторы R4 и R7 на резисторы с сопротивлением 2,2Ом. На них падение напряжения будет больше и транзисторы должны уже открываться и нормально работать. Автор нашел резисторы мощностью 1Вт, но для проверки этого хватит. В дальнейшем они будут заменены резисторами мощностью 5Вт.

С этими резисторами искажений уже нет и всё нормально играет. Увеличение сопротивления резисторов R4 и R7 помогло. На изображении ниже видно, что транзисторы уже греются и работают.
Идеально этот усилитель использовать в паре с акустикой с сопротивлением 4Ом, и напряжением питания 36В, током не менее 3А. Запитать усилитель от 12В можно, но мощность будет маленькая.

Мощный низкочастотный генератор синусоидальных колебаний на TDA2030A

• Аудио усилитель (DA1) — TDA2030A.
• 2 конденсатора (С1, С2) — 15 нФ.
• Электролитический конденсатор (С3) — 1000 мкФ.
• 4 резистора (R2, R4, R3 и R5) — 2х10 кОм, 1х3 кОм, 1х8,2 Ом (10 Вт).
• 5 резисторов (R1– R5) — 10 кОм.
• 2 лампы (EL1, EL2) — СМН 6.3х50.

Генератор собран по схеме моста Вина, образованного элементами DA1 и С1, R2, С2, R4, обеспечивающими необходимый фазовый сдвиг в цепи ПОС. Коэффициент усиления по напряжению ИМС при одинаковых значениях Cl, C2 и R2, R4 должен быть точно равен 3. При меньшем значении Ку колебания затухают, при большем — резко возрастают искажения выходного сигнала. Коэффициент усиления по напряжению определяется сопротивлением нитей накала ламп ELI, EL2 и резисторов Rl, R3 и равен Ky = R3 / Rl + REL1,2.
Лампы ELI, EL2 работают в качестве элементов с переменным сопротивлением в цепи ООС. При увеличении выходного напряжения сопротивление нитей накала ламп за счет нагревания увеличивается, что вызывает уменьшение коэффициента усиления DA1. Таким образом, стабилизируется амплитуда выходного сигнала генератора, и сводятся к минимуму искажения формы синусоидального сигнала. Минимума искажений при максимально возможной амплитуде выходного сигнала добиваются с помощью подстроечного резистора R1.
Для исключения влияния нагрузки на частоту и амплитуду выходного сигнала на выходе генератора включена цепь R5C3, Частота генерируемых колебаний может быть определена по формуле: f = 1 / 2piRC. Генератор может быть использован, например, при ремонте и проверке головок громкоговорителей или акустических систем.
В заключение необходимо отметить, что микросхему нужно установить на радиатор с площадью охлаждаемой поверхности не менее 200 см2. При разводке проводников печатной платы для усилителей НЧ необходимо проследить, чтобы «земляные» шины для входного сигнала, а также источника питания и выходного сигнала подводились с разных сторон (проводники к этим клеммам не должны быть продолжением друг друга, а соединяться вместе в виде «звезды»). Это необходимо для минимизации фона переменного тока и устранения возможного самовозбуждения усилителя при выходной мощности, близкой к максимальной.

Источники

• https://cxem.net/sound/amps/amp136.php
• https://radiosvod. ru/mikroshema/tda2030
• https://mirshem.ru/tda2030a/
• https://shematok.ru/mikroshema/tda2030a
• https://www.RusElectronic.com/usilitel-na-tda2030/
• https://shematok.ru/mikroshema/tda2030
• https://www.joyta.ru/5809-mikrosxema-usilitel-tda2030-opisanie/
• https://USamodelkina.ru/20093-usilitel-na-tda2030a-s-tranzistorami-bd911-i-bd912-sborka-i-podkljuchenie.html
• https://tehnoobzor.com/schemes/chips/2826-tda2030-harakteristiki-ustroystva-na-mikrosheme-svoimi-rukami.html

Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

TDA2030: Типовая прикладная схема

I. Описание

TDA2030A является одним из высококачественных интегрированных усилителей мощности , и многие схемы усилителей мощности используют этот метод интеграции. TDA2030 также представляет собой интегрированный блок усилителя мощности HI-FI , используемый во многих компьютерных активных динамиках. Имеет простой способ подключения и доступную цену. Номинальная мощность 14 Вт. Напряжение питания составляет ±6～±18В. Выходной ток большой, гармонические искажения и кроссоверные искажения малы (±14 В/4 Ом, THD=0,5%). Он имеет отличную схему защиты от короткого замыкания и перегрева. Далее описывается его подключение и схема применения.

Каталог

I. Описание

II. Соединение 2.1 Соединение с одним источником питания 2.2 Соединение с двумя источниками питания

III. Цепь приложения 3.1 Усилитель мощности OTL Form 3.2 Усилитель мощности OCL Form 3.3 Усилитель мощности BTL Form 3.4 Схема усилителя мощности 40 Вт 3.5 Цепь высококачественного активного динамика 3,6 25 Вт Мост Низкочастотный усилитель мощности. Подключение Способ подключения делится на один источник питания и на два источника питания: 2.1 Подключение к одному источнику питания Рисунок 1 Схема подключения одиночного источника питания TDA2030 2.2 Двойное подключение питания  Схема применения   3.1 Усилитель мощности в форме OTL Усилитель мощности в форме OTL : один источник питания, выходной разделительный конденсатор. Резисторы R5 (150 кОм) и R4 (4,7 кОм) в схеме, показанной на рис. 3, определяют коэффициент усиления усилителя с обратной связью. Чем меньше резистор R4, тем больше усиление, но слишком большое усиление может легко вызвать искажение сигнала. Два диода подключены между источником питания и выходной клеммой, чтобы предотвратить отдачу индуктивной нагрузки динамика и ухудшение качества звука. Конденсатор C3 (0,22 мкФ) и сопротивление R6 (1 Ом) используются для компенсации индуктивной нагрузки (динамика) для устранения самовозбуждения. В схеме используется один источник питания 36 В, а выходная мощность составляет около 20 Вт. Рис. 3 Усилитель мощности типа OTL на TDA2030A 3. 2    Усилитель мощности OCL Form Усилитель мощности OCL использует два источника питания и не имеет выходного разделительного конденсатора. Как показано на рисунке 4, поскольку низкочастотная характеристика выходного разделительного конденсатора улучшена, это высокоточная схема. В двойном источнике питания используется трансформатор с заземленной средней точкой первичной обмотки, а верхнее и нижнее напряжения симметричны и равны. После выпрямления и фильтрации формируется двойной источник питания ±18 В, а выходная мощность составляет 20 Вт. Рисунок 4 Усилитель мощности типа OCL на TDA2030 3. 3 . Усилитель мощности формы BTL   Основная особенность BTL состоит в том, что он состоит из двух идентичных усилителей мощности , а входные сигналы обратны друг другу. Синфазный вход и инвертированный вход усилителя фактически используются для того, чтобы входные сигналы были обратными друг другу. В то же время амплитуды двух входных сигналов должны быть одинаковыми, чтобы можно было выполнить основные требования формы схемы BTL. Принципиальная схема показана на рисунке 5, где резисторы R7 (1 кОм) и R8 (33 Ом) делят сигнал, а коэффициент ослабления точно такой же, как коэффициент усиления U1. Ослабленный сигнал добавляется к инвертирующему входу от U2 до R5. На самом деле два операционных усилителя завершают усиление сигнала, и фактический измеренный уровень выходного сигнала в 1,5 раза выше, чем у интегральной схемы. То есть первоначальная выходная мощность ОУ составляла 20 Вт, а теперь выходная мощность составляет около 50 Вт. Однако из-за особенностей схемы BTL при выборе интегральной схемы максимально использовать две схемы операционных усилителей с одинаковыми параметрами для регулировки амплитуды входного сигнала. Вы можете использовать осциллограф для наблюдения за амплитудой двух входных сигналов, вводя синусоиду. В это время отрегулируйте R7, чтобы два входных сигнала имели одинаковую амплитуду, чтобы минимизировать нелинейное искажение симметрии при увеличении мощности. Рис. 5 Усилитель мощности типа BTL, изготовленный с помощью TDA2030A 3. 4 40 Вт Схема усилителя мощности Рисунок 6 — 40W . 908: Рисунок 6. Схема усилителя мощности 40 Вт на TDA2030 3 .5 Высококачественная схема активного динамика 0005 TDA2030 , принципиальная схема показана на рисунке 7. Использование двойного источника питания, добавлены высокие и низкие басы и регулировка громкости. При проектировании печатной платы заземляющий провод не должен проходить через контакты компонентов, насколько это возможно, чтобы уменьшить шум постоянного тока. Рисунок 7 Принципиальная схема активного громкоговорителя высокой точности воспроизведения0015 Схема на рис. 8 использует два TDA2030 , соединенных в мостовую схему с одинаковой структурой и параметрами на обеих сторонах. Интегральная схема справа управляется интегральной схемой слева через резистор отрицательной обратной связи 22 кОм, и наоборот. Диод 1N4001 используется для предотвращения перенапряжения индуктивной нагрузки динамика и повреждения устройства. Коэффициент усиления схемы можно регулировать, изменяя отношение напряжения отрицательной обратной связи между выходной клеммой (контакт 4) и инвертирующей входной клеммой (контакт 2). IV FAQ Какова номинальная мощность TDA2030A? 14 Вт   Какой тип схемы у TDA2030? Цепь защиты от короткого замыкания и перегрева   Можно ли заменить TDA2030 на tda2050? Могу ли я заменить tda2030 на tda2050? Это наиболее часто задаваемый вопрос об этих двух микросхемах. Ответ да, потому что конфигурация контактов tda2030 и tda2050 одинаковая .   Какой сабвуфер со ИС лучше? Схема усилителя сабвуфера на микросхеме TDA2030 . Если мы хотим спроектировать схему усилителя, лучшим выбором будет схема усилителя звука на микросхеме TDA2030. Потому что эта ИС недорогая, очень простая в использовании и подходит для начинающих в электронике.   Усилитель класса D лучше? Конструкция класса А наименее эффективна, но обеспечивает высочайшее качество звука. Конструкция класса B немного более эффективна, но полна искажений. Конструкция класса AB обеспечивает энергоэффективность и хороший звук. Конструкция класса D имеет самую высокую эффективность, но не настолько качественная, как .   TDA2030 Audio Kit Wiring Full Details Step By Step Dipankar Das 26 июля 2021 Project Оставить комментарий . Так что, если вы ищете схему подключения комплекта усилителя TDA2030, это правильное место для вас. здесь я объясню вам все шаг за шагом в деталях. Кроме того, я дам вам изображения подключения через принципиальную схему. Прочитав эту статью полностью, вы сможете подключить все типы усилителей TDA2030 в любую звуковую систему. Просто вы должны следовать приведенной ниже инструкции шаг за шагом. Если у вас возникнут какие-либо сомнения во время подключения, просто прокомментируйте ниже, я переиграю вас в течение 2 дней. Проводка аудиокомплекта TDA2030 Содержание В соответствии с приведенным выше рисунком я объясню вам подключение усилителя TDA2030 к любой звуковой системе, такой как домашний кинотеатр 2.1, домашний кинотеатр 4.1 и т. д. Первый шаг: подключение источника питания На первом этапе необходимо подключить источник питания к комплекту усилителя TDA2030. Для этого вам понадобится понижающий трансформатор минимум 2А 12-0-12, который вы должны подключить к точкам 12-0-12 на печатной плате. Я показал вам на картинке выше, где вы должны подключить трансформатор 12-0-12. Просто подключите трансформатор 12-0-12, как он есть на печатной плате. Второй этап: низкочастотный динамик На втором этапе я расскажу и покажу вам с помощью иллюстраций, где вы должны подключить низкочастотный динамик. Многие аудионаборы TDA2030 имеют печатную индикацию подключения низкочастотного динамика, напечатанную буквой или текстом. Но на многих платах TDA2030 мы не получили индикации подключения НЧ. Для подключения низкочастотного динамика необходимо подключить 2-контактный разъем. Чтобы лучше понять подключение низкочастотного динамика, просто посмотрите на картинку выше. Третий шаг: подключение внешних динамиков В этом третьем шаге я расскажу вам о подключении внешних динамиков. Для подключения внешних динамиков мы получим всего 3 точки для подключения от 2 до 4 внешних динамиков. Чтобы подключить 2 внешних динамика, вы должны подключить один левый и один правый бок, а центральный является общим заземлением. И если вы хотите подключить 4 внешних динамика, вы должны подключить эти 4 внешних динамика параллельно. Два для левого и два для правого, а наземный всегда общий. Для лучшего понимания посмотрите на картинку выше. Четвертый шаг: Подключение контроллера BASS В четвертом шаге я расскажу, как подключить контроллер BASS к проводке аудиокомплекта TDA2030. это очень легко подключить контроллер BASS к проводке аудиокомплекта TDA2030. Просто вам нужен 3-х ножевой потенциометр 50k и соедините с точкой подключения управления басами на печатной плате. Для вашего лучшего понимания я сделал картинку подключения контроллера Bass, которую я прикрепил выше этого блока. Прокрутите вверх и увидите эту картинку. Пятый шаг: Громкость и подключение аудиовхода Это самое важное руководство по подключению аудиокомплекта TDA2030. потому что это самый сложный этап всего подключения усилителя TDA2030. Прежде всего, вам понадобится 6-ноговой потенциометр на 100k, который мы будем использовать для мастер-громкости. Теперь вам нужно соединить друг с другом 6-контактный потенциометр, 3 ножки и 4 ножки для заземления, как показано на рисунке выше. После этого ножки 2No и ножки 5no мы будем использовать для подключения левого и правого аудиовхода в аудиокомплекте TDA2030. Теперь нам нужно подключить 1 без контакта и 6 без контакта в качестве левого и правого входных соединений от кабеля AUX или из комплекта Bluetooth. После всех этих действий наша работа по подключению аудиокомплекта TDA2030 завершена. Я приложил 2 фотографии в пятом шаге для вашего лучшего понимания. Итак, это полная информация о проводке аудиокомплекта TDA2030. Тем не менее, если у вас есть какие-либо вопросы и вопросы, просто прокомментируйте ниже, я отвечу вам как можно скорее. Others Project Post link Руководство по ремонту ЖК-светодиодов Электронная книга на хинди V2.0 Расширенная система домашней автоматизации с дистанционным управлением Программатор Attine Как сделать Remode Decoding Device в домашних условиях как сделать Pixel LED контроллер Дома Как сделать Attiny Shield для программирования Как сделать Портативное мобильное зарядное устройство Посмотреть видео о проводке аудио комплекта TDA2030 FAQ по проводке аудио комплекта TDA2030 с подробной проводкой. Чтобы узнать схему подключения схемы домашнего кинотеатра TDA2030, посетите этот пост и загрузите принципиальную схему. 4.1 Схема подключения комплекта домашнего кинотеатра Эта статья поможет вам получить подробную схему подключения комплекта домашнего кинотеатра TDA2030 4.1. Чтобы узнать принципиальную схему микросхемы 2030 года, посетите этот пост, чтобы загрузить принципиальную схему. Подключение комплекта домашнего кинотеатра Tda2030 Этот пост поможет вам подключить комплект домашнего кинотеатра 2030. здесь, в этом посте, я подробно объяснил подключение комплекта домашнего кинотеатра 2030 года. Метки 2.1 Подключение комплекта домашнего кинотеатра 4.1 Схема подключения комплекта домашнего кинотеатра Схема подключения комплекта усилителя tda2030 Схема подключения аудиокомплекта tda2030 Схема подключения домашнего кинотеатра TDA2030 Схема подключения домашнего кинотеатра Tda2030 О Дипанкаре Дасе Я профессиональный техник по электронике, блоггер, ютубер, влиятельный человек в социальных сетях и основатель Dip ELectyronics LAB. У меня есть профессии в области электроники, проектирования печатных плат, создания проектов, ремонта гаджетов и 3D-печати. Продолжайте посещать, чтобы получить важную информацию. Предыдущая TP.VST59S.PB813 Скачать все программы бесплатно Следующая VU 50K160GP Скачать программы бесплатно Смотрите также Привет ребята в этом посте я вам дам и расскажу про Pixel LED … tda2040%20tda2030%20tda2030a Технический паспорт и примечания по применению org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> Похожие записи 31.08.2023 0 Микросхема 358: подробный обзор, применение и характеристики операционного усилителя 30.08.2023 0 Радиозвонок схема. Радиозвонок своими руками: схемы, устройство и монтаж беспроводного дверного звонка 29.08.2023 0 Электросхема ваз 2105 инжектор. Электросхема ВАЗ 2105: особенности, устройство и основные неисправности Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Каталог Технический паспорт MFG и тип ПДФ Теги документов 2011 — TDA2040A Аннотация: 2.1 Кроссовер усилитель pcb 200 Вт сабвуфер Схема Схема сабвуфера 50 Вт Схема усилителя звука 1500 Вт Схема схемы сабвуфера 100 Вт Схема схемы сабвуфера 400 Вт Схема схемы сабвуфера 300 Вт Схема усилителя НЧ TDA2040 Текст: Нет доступного текста файла Оригинал PDF ТДА2040 20 Вт ТДА2040 TDA2040A Плата усилителя кроссовера 2. 1 Схема сабвуфера 200 Вт Схема сабвуфера на 50 ватт Схема усилителя звука на 1500 Вт. Схема сабвуфера на 100 ватт Схема сабвуфера на 400 ватт Схема сабвуфера на 300 ватт схема усилителя НЧ Схема двухполосного активного кроссовера Аннотация: схема сабвуфера 15 Вт схема сабвуфера 30 Вт схема аудиоусилителя схема НЧ схема схема AUDIO CROSSOVER схема сабвуфера TDA2320A схема усилителя НЧ схема схема НЧ динамика схема SGS фильтр активной мощности BEST активный сабвуфер Текст: Нет доступного текста файла OCR-сканирование PDF ТДА2040 ТДА2040 ТДА2040В TDA2040H 100 нФ 22KftU C5s22ka 00b442fl Схема двухполосного активного кроссовера Схема сабвуфера 15Вт. Схема сабвуфера 30w. схема усилителя звука схема низкочастотного динамика Принципиальная схема АУДИОКРОССОВЕРА Схема сабвуфера TDA2320A схема усилителя НЧ принципиальная схема низкочастотного динамика Фильтр активной мощности SGS ЛУЧШИЙ активный сабвуфер 1996 — тда2040 Аннотация: схема пассивного АУДИО КРОССОВЕРа схема усилителя сабвуфера простая схема схемы сабвуфера TDA2320A схема сабвуфера простая схема сабвуфера 2.1 схема фильтра верхних частот ЛУЧШИЙ активный сабвуфер схема схема активного сабвуфера схема сабвуфера 2.1 схема фильтра верхних частот схема АУДИО КРОССОВЕР Текст: Нет доступного текста файла Оригинал PDF ТДА2040 ТДА2040 ТДА2040В схема пассивного АУДИО КРОССОВЕРА схема усилителя сабвуфера схема простого сабвуфера Схема сабвуфера TDA2320A простая схема фильтра высоких частот сабвуфера 2.1 ЛУЧШИЙ активный сабвуфер Принципиальная схема активного сабвуфера схема фильтра верхних частот сабвуфера 2.1 Схема АУДИОКРОССОВЕРА 1996 — Схема сабвуфера TDA2030A Аннотация: TDA2040 AUDIO CROSSOVER принципиальная схема TDA2320A схема усилителя сабвуфера tda2040 TDA2040 заметки по применению схема сабвуфера 30w двухполосная схема активного кроссовера пассивный кроссовер сабвуфера ЛУЧШИЙ активный сабвуфер Текст: Нет доступного текста файла Оригинал PDF ТДА2040 ТДА2040 ТДА2040В Схема сабвуфера TDA2030A Принципиальная схема АУДИОКРОССОВЕРА Схема сабвуфера TDA2320A схема усилителя тда2040 Примечание по применению TDA2040 Схема сабвуфера 30w. Схема двухполосного активного кроссовера кроссовер с пассивным сабвуфером ЛУЧШИЙ активный сабвуфер 2003 — Схема сабвуфера TDA2320A Аннотация: схема усилителя сабвуфера TDA2030A схема пассивного сабвуфера AUDIO CROSSOVER схема 30w схема сабвуфера 3 схема усилителя tda2030a схема активного кроссовера AUDIO CROSSOVER схема пассивного сабвуфера схема усилителя кроссовера tda2030 Текст: Нет доступного текста файла Оригинал PDF ТДА2040 ТДА2040 ТДА2040В Схема сабвуфера TDA2320A схема усилителя сабвуфера Схема сабвуфера TDA2030A схема пассивного АУДИО КРОССОВЕРА Схема сабвуфера 30w. 3 схема усилителя tda2030a схематический активный кроссовер Принципиальная схема АУДИОКРОССОВЕРА кроссовер с пассивным сабвуфером схема усилителя тда2030 2012 — Недоступно Резюме: нет абстрактного текста Текст: Нет доступного текста файла Оригинал PDF ТДА2040 25 Вт ТДА2040 2010 — Плата усилителя кроссовера 2.1 Аннотация: Схема сабвуфера 100 ватт Схема сабвуфера 400 ватт Схема сабвуфера 200 ватт TDA2320A схема сабвуфера tda2040 схема сабвуфера 50 ватт схема усилителя сабвуфера 100 ватт схема мощного активного громкоговорителя TDA2030A Текст: Нет доступного текста файла Оригинал PDF ТДА2040 20 Вт ТДА2040 Плата усилителя кроссовера 2.1 Схема сабвуфера на 100 ватт Схема сабвуфера на 400 ватт Схема сабвуфера 200 Вт Схема сабвуфера TDA2320A Схема сабвуфера на 50 ватт Схема усилителя сабвуфера мощностью 100 Вт (среднеквадратичное значение) Мощная активная акустическая система ТДА2030А CS0149 Аннотация: TDA2040 Текст: Нет доступного текста файла OCR-сканирование PDF ТДА2040 2040ч CS0149 ТДА2040 Принципиальная схема низкочастотного динамика Аннотация: Hi-Fi усилитель мощности звука 30 Вт TDA2040 Примечание по применению TDA2040 3.1 Схема усилителя сабвуфера мощностью 50 Вт Схема пассивного аудиокроссовера Усилители мощности звука Схема усилителя мощности 2 x 100 Вт LAYOUT PENTAWATT CS0149 Текст: Нет доступного текста файла OCR-сканирование PDF ТДА2040 ТДА2040 А2040В принципиальная схема низкочастотного динамика Hi-Fi аудиоусилитель мощностью 30 Вт Примечание по применению TDA2040 3.1 Схема усилителя сабвуфера 50 Вт схема пассивного АУДИО КРОССОВЕРА усилители мощности звука 2 x 100 Вт схема усилителя НЧ МАКЕТ ПЕНТАВАТТ CS0149 2012 — Схема сабвуфера TDA2030A Резюме: нет абстрактного текста Текст: Нет доступного текста файла Оригинал PDF ТДА2040 25 Вт ТДА2040 Схема сабвуфера TDA2030A Схема сабвуфера TDA2030A Реферат: Принципиальная схема сабвуфера мощностью 15 Вт tda2040 TDA2320A Схема сабвуфера Схема усилителя с активным кроссовером tda2040 Принципиальная схема аудиокроссовера Фильтр аудиокроссовера Схема аудиокроссовера TDA2040 Примечание по применению Текст: Нет доступного текста файла Оригинал PDF ТДА2040 ТДА2040 ТДА2040В Схема сабвуфера TDA2030A Схема сабвуфера 15Вт. Схема сабвуфера TDA2320A схематический активный кроссовер схема усилителя тда2040 Принципиальная схема АУДИОКРОССОВЕРА аудио кроссовер фильтр Схема АУДИОКРОССОВЕРА Примечание по применению TDA2040 ТЕА5100 Аннотация: TDA2040 TEA2012 Текст: Нет доступного текста файла OCR-сканирование PDF TEA5100 ТЭА2012/л DA204 ЧАЙ2012) ТДА2040) TEA5100 ТДА2040 ЧАЙ2012 ТДА2040 Аннотация: 5383 схема усилителя tda2040 5 в 1 схема аудиосистемы Текст: Нет доступного текста файла OCR-сканирование PDF ТДА2040 2040ч 100 нФ» 100 нФ-м 680ilU ТДА2040 5383 схема усилителя тда2040 Схема аудиосистемы 5 в 1 1997 — TDA2040 TDA2030 TDA2030A Аннотация: Мост TDA2040A TDA2050 PENTAWATT tda2824s tda2030a мост 10 Вт TDA2030 tda2005 50 Вт 6 В аудио усилитель 32 Вт аудио усилитель мощности Текст: Нет доступного текста файла Оригинал PDF ТДА2002 ТДА2003 ТДА2004А ТДА2005 TDA7240A TDA7241B TDA7256 TDA7350 TDA7360 TDA1904 TDA2040 TDA2030 TDA2030A TDA2040A Мост TDA2050 ПЕНТАВАТТ tda2824s мост tda2030a 10Вт ТДА2030 тда2005 50w аудиоусилитель 6В усилитель мощности звука 32 Вт ТВА931 Реферат: K553UD2 K140UD7 K553UD1A K140UD8A K521SA3 K140UD608 K140UD12 MA7812 icb8001c Текст: Нет доступного текста файла Оригинал PDF К1401СА1 К1401СА2 К1401СА3 К521СА1 К521СА2 К521СА3 К521СА401 К521СА6 К544СА4 К554СА3Б TBA931 К553УД2 К140УД7 К553УД1А К140УД8А К521СА3 К140УД608 К140УД12 MA7812 icb8001c 70413080 Резюме: 70473180 SAC-187 Motorola 70483180 70483100 70484200 70487478 70484140 SJ-6357 70483180 Текст: Нет доступного текста файла Оригинал PDF 2Н3391 СПС-953 МПС-8097, 2Н6520 МПС-А18, 2Н6539, СК-3919 2Н4249 СПС-690, ПН-2907А 70413080 70473180 САК-187 Моторола 70483180 70483100 70484200 70487478 70484140 SJ-6357 70483180 1997 — TDA2040 TDA2030 TDA2030A Аннотация: tda2052 мостовой усилитель TDA2050 мост 80 Вт автомобильный усилитель мощности 50 Вт автомобильный усилитель мощности TDA2824S 5 Вт чип стерео усилителя TDA2040A 5 Вт стерео усилитель 10 Вт TDA2030 Текст: Нет доступного текста файла Оригинал PDF ТДА2002 ТДА2003 ТДА2004А ТДА2005 TDA7240A TDA7241B TDA7256 TDA7350 TDA7360 ТДА2030 TDA2040 TDA2030 TDA2030A мостовой усилитель tda2052 Мост TDA2050 Автомобильный усилитель мощности 80 Вт. Автомобильный усилитель мощности 50 Вт. TDA2824S Чип стереоусилителя 5 Вт TDA2040A стереоусилитель 5 Вт 10Вт ТДА2030 ТСА780 Аннотация: t51496p KIA75902P LA1201 KIA8210H LM1011 UPC2002 KIA6299 mda2020 EN11235 Текст: Нет доступного текста файла Оригинал PDF CA7812 АН211 АН362 АН241 CA3065, НА1125, КА2101, ЛА1365, ЛА3065, МС1358, ТСА780 т51496п КИА75902П ЛА1201 КИА8210Х LM1011 СКП2002 КИА6299 мда2020 EN11235 схемы мостового усилителя tda2050 Реферат: Мост TDA2050 TDA7265 моно TDA2822 УСИЛИТЕЛЬ ЗВУКА tda2050 схемы усилителя 5w стерео усилитель TDA2051 схема усилителя tda2030 TDA2040 TDA2030 TDA2030A 32w усилитель мощности звука Текст: Нет доступного текста файла Оригинал PDF M145026 M145027 M145028 TDA1220B TDA7222 TDA7326 TDA7326D TDA7330B TDA7330BD TDA7332 Схемы мостового усилителя на tda2050 Мост TDA2050 TDA7265 моно УСИЛИТЕЛЬ ЗВУКА TDA2822 схемы усилителя тда2050 стереоусилитель 5 Вт TDA2051 схема усилителя тда2030 TDA2040 TDA2030 TDA2030A усилитель мощности звука 32 Вт 1997 — микросхемы TDA7265 Реферат: tda2822 dip16 TDA7340S TDA2040 TDA2030 TDA2030A tda2050 схемы мостового усилителя TDA2822 УСИЛИТЕЛЬ ЗВУКА CLIPWATT11 TDA2007 мультиватт15 TEA2025B Текст: Нет доступного текста файла Оригинал PDF M145026 M145027 M145028 TDA1220B TDA7222 TDA7326 TDA7326D TDA7330B TDA7330BD TDA7331 Схемы TDA7265 tda2822 дип16 TDA7340S TDA2040 TDA2030 TDA2030A Схемы мостового усилителя на tda2050 УСИЛИТЕЛЬ ЗВУКА TDA2822 КЛИПВАТТ11 ТДА2007 мультиватт15 TEA2025B 1998 — схемы мостового усилителя tda2050 Аннотация: усилитель tda2822 с регулятором громкости AM-FM TUNER схема усилителя tda2030 TDA7265 схемы TDA7340S TEA2025B приложения TDA2051 однокристальный усилитель мощности звука TDA2050 мост Текст: Нет доступного текста файла Оригинал PDF TDA7222A TDA7326 TDA7326D TDA7330B TDA7330BD TDA7331 TDA7331D TDA7332 TDA7332D TDA7338 Схемы мостового усилителя на tda2050 усилитель tda2822 с регулировкой громкости АМ-FM ТЮНЕР схема усилителя тда2030 Схемы TDA7265 TDA7340S Приложения TEA2025B TDA2051 одночиповый усилитель мощности звука Мост TDA2050 М51517Л Аннотация: SVI3102C LA4108 SN76008 svi3102 TDA7055 STK443 530 AN7166 UPC1288V TDA2025 Текст: Нет доступного текста файла Оригинал PDF 5Г31А 5Г31Б 5Г31С А1034П А2000В А2005В А2030 А205К А208Е А208К M51517L SVI3102C ЛА4108 SN76008 svi3102 TDA7055 СТК443 530 AN7166 UPC1288V ТДА2025 Светодиодная матрица 64X16 Реферат: TEA2037 12v 400W УСИЛИТЕЛЬ ЗВУКА TDA8172A CQFP-100 tda2824s TDA8214A 12v 40w tda2040 схема усилителя tda2030 CQFP100 Текст: Нет доступного текста файла OCR-сканирование PDF ET9400 EF6801/04/05 КБ12000 ISB12000 ISB9000 ISB18000 СТ6326/27/28/ СТ6356/57/58 СТ6340/42/44/46 светодиодная матрица 64X16 TEA2037 УСИЛИТЕЛЬ ЗВУКА 12В 400ВТ TDA8172A ЦКФП-100 tda2824s TDA8214A 12в 40в тда2040 схема усилителя тда2030 CQFP100
