Устройство асинхронного двигателя с короткозамкнутым ротором
Асинхронный электродвигатель с короткозамкнутым ротором состоит из следующих основных частей:
- Статор — неподвижная часть двигателя
- Ротор — вращающаяся часть
- Корпус
- Подшипниковые щиты
- Вентилятор охлаждения
Статор представляет собой полый цилиндр, собранный из тонких листов электротехнической стали. На внутренней поверхности статора располагаются пазы, в которые укладывается трехфазная обмотка. Обмотка статора подключается к сети трехфазного тока.
Ротор также имеет цилиндрическую форму и собран из листов стали. В пазах ротора расположена короткозамкнутая обмотка в виде «беличьей клетки» — медные или алюминиевые стержни, замкнутые с торцов кольцами.
Принцип работы асинхронного двигателя
Принцип действия асинхронного электродвигателя основан на взаимодействии вращающегося магнитного поля статора и токов, индуцированных этим полем в обмотке ротора. Рассмотрим этот процесс пошагово:
- При подключении обмотки статора к трехфазной сети в ней возникают переменные токи, сдвинутые по фазе на 120°.
- Эти токи создают вращающееся магнитное поле, частота вращения которого зависит от частоты сети и числа пар полюсов обмотки статора.
- Вращающееся магнитное поле пересекает проводники обмотки ротора и индуцирует в них ЭДС.
- Под действием ЭДС в короткозамкнутой обмотке ротора возникают токи.
- Взаимодействие токов ротора с магнитным полем статора создает вращающий момент, приводящий ротор во вращение.
Важно отметить, что частота вращения ротора всегда меньше частоты вращения магнитного поля статора. Эта разница частот и обеспечивает асинхронность работы двигателя.
Основные характеристики асинхронных двигателей
Ключевыми характеристиками асинхронных двигателей с короткозамкнутым ротором являются:
- Номинальная мощность
- Номинальное напряжение
- Номинальная частота вращения
- КПД
- Коэффициент мощности
- Кратность пускового тока
- Кратность пускового момента
Номинальная мощность определяет максимальную нагрузку, которую способен длительно выдерживать двигатель. Коэффициент мощности (cos φ) показывает, какая часть полной потребляемой мощности преобразуется в полезную работу. КПД характеризует эффективность преобразования электрической энергии в механическую.
Преимущества асинхронных двигателей с короткозамкнутым ротором
Асинхронные двигатели с короткозамкнутым ротором имеют ряд важных достоинств:
- Простота конструкции и надежность
- Низкая стоимость
- Высокий КПД (до 95% у мощных двигателей)
- Хорошие пусковые характеристики
- Возможность прямого пуска от сети
- Простота обслуживания
Благодаря этим преимуществам асинхронные двигатели с короткозамкнутым ротором получили широчайшее распространение в промышленности и быту.
Области применения асинхронных двигателей
Асинхронные двигатели с короткозамкнутым ротором применяются:
- В промышленных станках и механизмах
- В насосах, вентиляторах, компрессорах
- В подъемно-транспортных механизмах
- В бытовой технике (стиральные машины, холодильники и т.д.)
- В электроинструменте
Они составляют до 90% всех электродвигателей, используемых в промышленности и быту. Такая популярность обусловлена простотой конструкции, надежностью и невысокой стоимостью асинхронных двигателей.
Регулирование частоты вращения асинхронных двигателей
Для многих приводов требуется регулировать частоту вращения двигателя. Основные способы регулирования частоты вращения асинхронных двигателей:
- Изменение частоты питающего напряжения с помощью преобразователя частоты
- Изменение числа пар полюсов обмотки статора
- Изменение величины питающего напряжения
Наиболее эффективным и распространенным является частотное регулирование с помощью преобразователей частоты. Оно позволяет плавно изменять скорость в широком диапазоне и обеспечивает высокий КПД привода.
Особенности пуска асинхронных двигателей
При прямом пуске асинхронного двигателя от сети возникают следующие проблемы:
- Большой пусковой ток (5-7 кратный по отношению к номинальному)
- Низкий пусковой момент
- Возможные просадки напряжения в сети
Для снижения пусковых токов применяются следующие способы пуска:
- Прямой пуск (для двигателей малой мощности)
- Пуск переключением обмоток статора со звезды на треугольник
- Пуск с помощью устройств плавного пуска
- Частотный пуск
Выбор способа пуска зависит от мощности двигателя, характера нагрузки и требований к пусковым характеристикам.
принцип работы, устройство и сферы применения асинхронного двигателя
Асинхронный двигатель (АД) с фазным ротором представляет собой многофункциональную силовую установку, которая поддерживает регулировку с помощью внесения в роторную цепь добавочных сопротивлений. От классических моделей с короткозамкнутым ротором агрегат отличается более высоким пусковым моментом и низким пусковым током. Классификация устройств осуществляется с учетом их свойств и конструкции.
- Общая информация
- Технические характеристики
- Устройство и конструкция
- Принцип работы
- Плюсы и минусы
- Сферы применения
Общая информация
Чтобы понять, как работает асинхронный двигатель с фазным ротором, необходимо внимательно изучить особенности его пуска. При запуске установки ее ротор параллельно переходит из состояния покоя в медленное и равномерное вращение. При этом система уравновешивает момент сил сопротивления посредством собственного вала.
Во время запуска начинается усиленное потребление энергетических ресурсов, что связано с преодолением тормозного момента и компенсацией потерь внутри силовой установки. Нередко параметры начального пускового момента далеки от требуемых, поэтому асинхронный двигатель не способен перейти в режим полноценной работы. В таком случае ускорение приостанавливается, а постоянное воздействие чрезмерного тока приводит к перегреву внутренних узлов установки.
По этой причине частота запусков двигателя ограничивается несколькими включениями. Если агрегат работал от электрической сети с низкой мощностью, тогда подобное явление может снизить общее напряжение и нарушить работу других приборов, присоединенных к этой линии.
Наличие в роторной цепи пусковых резисторов снижает показатели электрического тока, но при этом поднимает начальный пусковой момент, пока он не достигнет пиковой отметки. Запуск силовой установки бывает легким, нормальным или тяжелым.
В зависимости от этого фактора можно определить оптимальные параметры сопротивления резисторов.
После успешного запуска остается поддерживать стабильный вращающий момент на этапе разгона ротора, что сократит продолжительность перехода из спокойного состояния в стадию вращения и снизит вероятность нагрева. Для этого необходимо уменьшить показатели сопротивления резисторов.
Переключение разных резисторов происходит из-за подключения контакторов ускорения в последовательном порядке. Отключать двигатель от электрической сети можно только при накоротко замкнутой роторной цепи. Если это требование проигнорировать, то появится риск существенного перенапряжения в обмоточных фазах статора.
Технические характеристики
Существуют установленные требования, гарантирующие качественную работу асинхронных двигателей с фазным ротором. От них зависят базовые параметры и характеристики системы, включая:
- Размеры и мощность установки, соответствующие техническому регламенту.
- Защиту от внешних воздействий. Ее степень определяется окружающими условиями, в которых будет расположена машина. Дело в том, что одни установки предназначаются для работы внутри помещения, в то время как другие способны функционировать и на улице. К тому же доступные на рынке агрегаты отличаются климатическими особенностями. Например, существуют двигатели, которые выдерживают экстремальный холод или, наоборот, сильную жару. В зависимости от условий использования они обладают характерным исполнением и защитой.
- Степень изоляции. Асинхронные двигатели с фазным ротором должны быть устойчивыми к высоким температурным показателям и возможным нагревам внутренних механизмов. Для предотвращения воспламенений их защищают специальными изоляционными слоями.
- Соответствие установленным стандартам и режимам функционирования.
- Наличие мощной охладительной системы, которая соответствует рабочему режиму двигателя.
- Уровень шума во время запуска на холостом ходу. Он соответствует второму классу или ниже.
Он соответствует второму классу или ниже.Устройство и конструкция
Желая купить асинхронный электродвигатель с фазным ротором, необходимо хорошо разбираться в его устройстве и конструкционных особенностях. В первую очередь нужно знать, что к основным частям установки относятся статор, который является неподвижным, и ротор — вращающийся механизм внутри статора. Между обоими элементами расположен воздушный зазор, а их поверхность покрыта специальной обмоткой.
Обмотка статора подключена к электрической сети с переменным напряжением, которое передается на обмотку ротора. Взаимодействие узлов обусловлено магнитным потоком.
Что касается корпуса статора, то в качестве него используется корпус двигателя, внутри которого расположен запрессованный сердечник. В последнем находятся проводники обмотки, защищенные от замыкания изоляцией. Обмотка сердечника состоит из нескольких секций, заключенных в катушки.
В роторе установлены вал и сердечник из набранных пластин. Последний элемент создается на основе высокотехнологичной стали и обладает симметричными пазами с проводниками. При работе вал ротора передает крутящий момент к приводу установки. В зависимости от типа ротора
- С короткозамкнутым ротором.
- С фазным ротором.
В первом типе роторов присутствуют алюминиевые стержни, которые находятся внутри сердечника и замкнуты на торцах кольцами. Их также называют «беличьим колесом». Обычно пазы установки обрабатываются алюминием, что повышает их прочность.
Фазный ротор асинхронного двигателя существенно отличается от предыдущей разновидности. Число катушек, установленных под конкретным углом, в таких моделях определяется количеством парных полюсов. При этом пары полюсов в роторе такого типа всегда сопоставимы с аналогичными статорными парами.
Принцип работы
Изучив устройство АД с фазным ротором и его запуск, можно приступать к более подробному рассмотрению работы такой установки.
Её можно разделить на несколько пунктов:
- На статор с тройной обмоткой подается трехфазное напряжение от электрической сети с переменным током.
- Затем начинается образование магнитного поля, которое приводит к вращению ротора. По мере ускорения вращательных движений скорость оборотов ротора существенно растет.
- По достижении определенных показателей отдельные линии полей обоих узлов пересекаются, что вызывает появление электродвижущей силы. Она воздействует на роторную обмотку, за счет чего в ней формируется электрический ток.
- В определенный момент времени между магнитным полем статора и током в роторе начинается взаимодействие, образующее крутящий момент. Именно за счет него и осуществляется работа асинхронного двигателя.
Плюсы и минусы
В последнее время асинхронные агрегаты пользуются большой популярностью. Она связана с массой преимуществ, которыми они обладают. В их числе:
- Высокие значения при начальном вращающем моменте.
- Способность принимать любые механические перегрузки без существенного изменения КПД или нарушения стабильной работы установки. Даже если в системе возникают разнообразные перегрузки, агрегат продолжает функционировать с заданной скоростью и практически не отклоняется от базового режима.
- Сниженный пусковой ток. В отличие от других асинхронных моделей, например, с короткозамкнутым ротором, у этих двигателей сравнительно низкие показатели пускового тока.
- Возможность полной автоматизации работы.
- Простота конструкции.
- Простая схема запуска.
- Сравнительно невысокая цена.
- Отсутствие необходимости сложного и дорогостоящего обслуживания.
Кроме множества плюсов у двигателей этого типа имеются и недостатки. К ключевым минусам относят довольно крупные габариты, из-за которых монтаж и дальнейшая эксплуатация системы усложняются, а также сниженный КПД по сравнению со многими аналогами.
По последнему показателю устройства с короткозамкнутым ротором более продуктивные.
Сферы применения
В настоящее время многие промышленные двигатели являются асинхронными. Их популярность обусловлена вышеперечисленными плюсами и доступностью. Сферы применения таких агрегатов очень обширные, поэтому их активно используют для работы автоматизированных устройств из телемеханической сферы, бытового и медицинского оборудования и звукозаписывающих установок. Асинхронный двигатель — это полезное изобретение нынешнего времени, которое упрощает жизнь человека и обеспечивает хороший КПД при минимальных затратах электроэнергии.
Устройство и принцип действия асинхронного двигателя
Похожие презентации:
3D печать и 3D принтер
Видеокарта. Виды видеокарт
Анализ компании Apple
Трансформаторы тока и напряжения
Транзисторы
Устройство стиральной машины LG. Электрика
Конструкции распределительных устройств.
(Лекция 15)
Электробезопасность. Правила технической эксплуатации электроустановок
Магнитные пускатели и контакторы
Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)
1. Южно-Казахстанская государственная фармацевтическая академия
Кафедра технология фармацевтического производстваПрезентация
На тему: Устройство и принцип действия
асинхронного двигателя
Выполнил: Толеш Н
Группа: 302 ТФПК
Приняла: Бердалиева А.А
Шымкент, 2017 г
2. План
ВведениеОсновная часть
1. Применение электрических машин
1.1. Бытовая электрическая техника
2. Электрическое оборудование предприятий
3. Основатели электрических машин
4. Электрический двигатель в разрезе
5. Устройство и принцип действия АД
6. Схемы соединения обмоток
7. Формулы и графики ЭДС
8. Схемы пуска АД
Заключение
Литература
3. Введение
Асинхронный двигатель — это асинхроннаямашина, предназначенная для преобразования
электрической энергии переменного тока в
механическую энергию.
Само слово “асинхронный”означает не одновременный. При этом имеется
ввиду, что у асинхронных двигателей частота
вращения магнитного поля статора всегда больше
частоты вращения ротора. Работают асинхронные
двигатели, как понятно из определения, от
сети переменного тока.
4. Бытовая электрическая техника
5. Электрическое оборудование предприятий
Станок деревообрабатывающий7. Основатели электрических машин
• В 1888 году Никола Тесла, австрийскийучёный, получил патент на изобретение
многофазных электрических машин.
• Выходец из России Михаил Осипович
Доливо-Добровольский уже в
1889 г. получил патент на трехфазный
асинхронный двигатель с
короткозамкнутым ротором типа «беличья
клетка».
Никола Тесла
9. Михаил Доливо-Добровольский

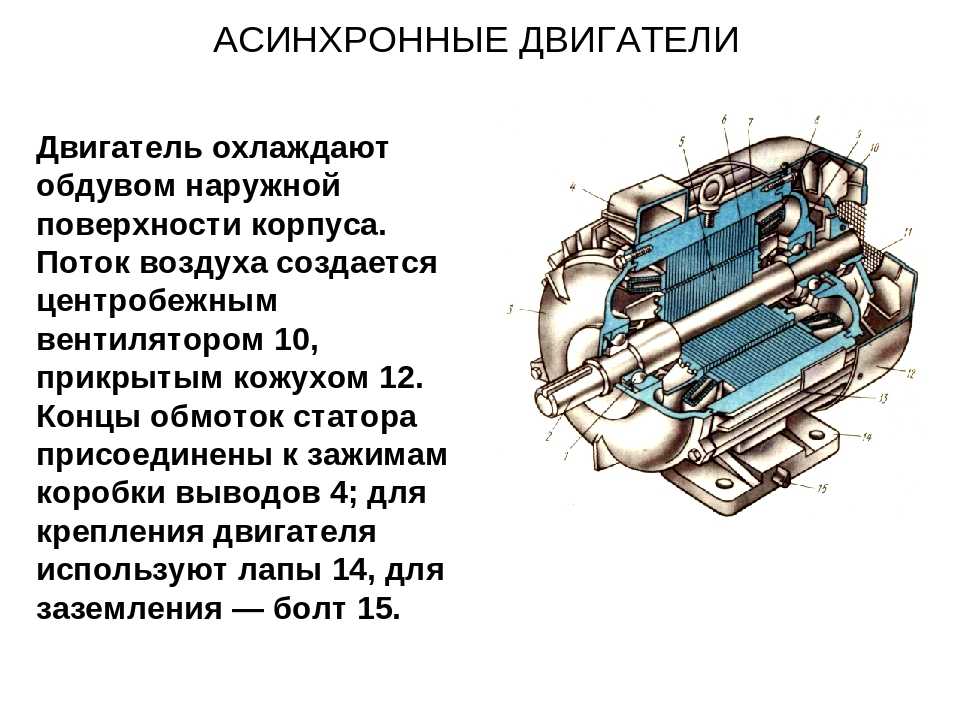

10. Электрический двигатель в разрезе
11. Трёхфазный электрический двигатель
Трёхфазные обмоткиэлектрического
двигателя

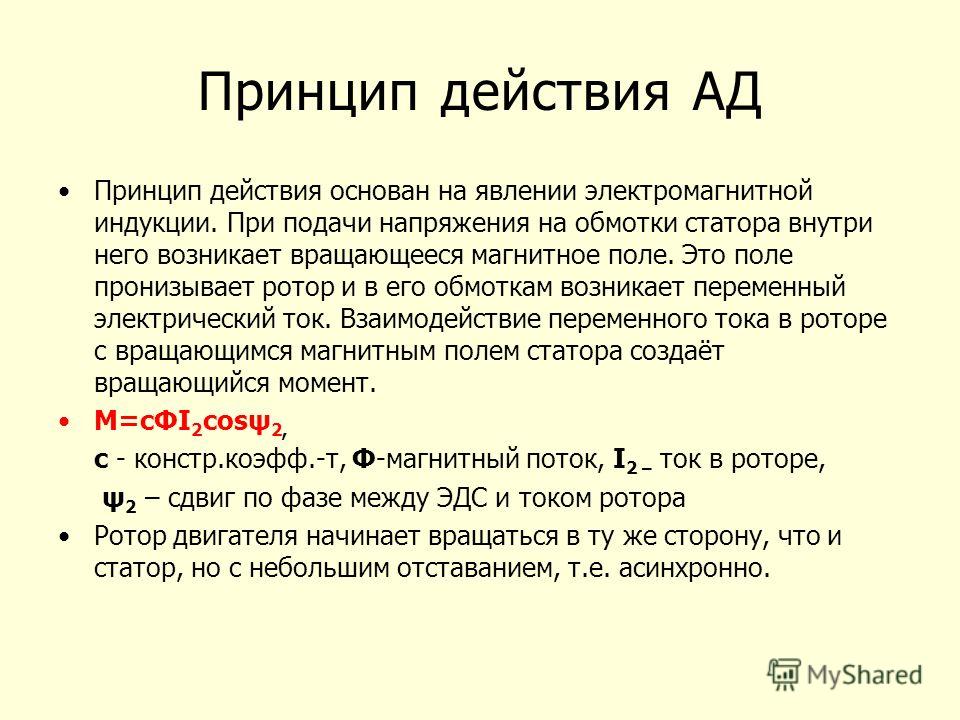

12. Принцип действия АД

• Принцип действия основан на явленииэлектромагнитной индукции.
Приподачи напряжения на обмотки статора
внутри него возникает вращающееся
магнитное поле. Это поле пронизывает
ротор и в его обмотках возникает
переменный электрический ток.
Взаимодействие переменного тока в
роторе с вращающимся магнитным
полем статора создаёт вращающийся
момент.
M=сΦI2cosψ2,
с — констр.коэфф.-т, Ф-магнитный
поток, I2 – ток в роторе,
ψ2 – сдвиг по фазе между ЭДС и
током ротора
Ротор двигателя начинает вращаться в
ту же сторону, что и статор, но с
небольшим отставанием, т.е.
асинхронно
Схема соединения обмоток АД
Схема соединения обмоток АД
16. Формулы 3-х фазных ЭДС
Eo, B5
wt
0
1
2
3
4
5
6
7
8
Ea = Eosin(wt)
0
4.2
4.5
0.7
-3.7
-4.7
-1.3
3.2
4.9
3.9
4.7
1.1
-3.4
-4.9
-1.8
-4.1 -4.6
-0.8
3.6
4.8
1.5
-3.1
Eb= Eosin(wt-120)
-4.3
-4.4 -0.4
Ec= Eosin(wt-240)
4.
30.1
17. Графики трёхфазных ЭДС
Ea=sin(wt), Eb=sin(wt-120), Ec=sin(wt-240)E, B
6
4
2
0
-2
1
2
3
4
5
6
7
8
9
Ф-С
Ф-А
-6
Ф-С
-4
wt
18. Основные определения и формулы АД
• n0 =(60f)/p, об/мин, p –число пар полюсовf – частота тока
• n0 — скорость вращения маг.поля
• n — скорость вращения ротора
• Скольжение двигателя S=(n0−n)/n0
При пуске в ход АД: n=0,S=1
Номинальный режим АД: Sн=(2÷5)%
• BA=Bmsin(ωt) – магнитная индукция фазы A
• BB=Bmsin(ωt−120°) — магнитная индукция фазы B
• BC=Bmsin(ωt−240°) — магнитная индукция фазы C
19. Виды асинхронных машин
АД общего назначениятяговый двигатель
• АД общего назначения применяют в различных областях
промышленности (в основном с к/з ротором)
• Тяговые двигатели используются в электровозах, поездах
20. Устройство трёхфазного двигателя
1 -станина2-сердечник
3-Обмотка
статора
АД с фазным ротором
Адрес :http://energo.
ucoz.ua/IMG/kran.jpg22. Статор А Д
• Статор асинхронногоэлектродвигателя является неподвижной
частью.
• Чтобы уменьшить потери на вихревые токи,
сердечник статора набирают из тонких
штампованных стальных листов.
• В пазы статора закладывают обмотку из
медной проволоки. Фазовые обмотки статора
электродвигателя соединяются «звездой» или
«треугольником»
23. Ротор асинхронного двигателя
Короткозамкнутый вформе беличьего
колеса
фазный ротор
Схема пуска и защиты АД с к.з
ротором
пуск
Тепловая защита
ссылка: http://fazaa.ru/wp-content/uploads/2012/01/bn8.gif
25. Пуск АД с фазным ротором
пусковой реостатЗаключение
Принцип
работы
асинхронного
двигателя заключается во взаимодействии
вращающегося магнитного поля статора и
токов, которые наводятся этим магнитным
полем в роторе. Причём вращающий момент
может возникнуть только в том случае, если
существует разность частот вращения
магнитных полей.
27. Тесты по АД
Тест №1Неподвижные части АД:
Статор
Ротор
Вентилятор
28. Тест №2 по АД
Каково соотношение между фазными илинейными напряжениями при соединении
потребителей электроэнергии треугольником
Ил = Иф
Ил = √3 * Ил
Иф = √3 * Ил
29. Тест №3 по АД
Частота вращения магнитного поляасинхронного двигателя 1000 об/мин. Частота
вращения ротора 950 об/мин. Определить
скольжение (S=(n0−n)/n0 )
50
0,5
0,05
30. Тест №4 по АД
1889 года величайший русский учёный иинженер Михаил Осипович ДоливоДобровольский изобрёл
трёхфазный асинхронный двигатель
Статор
Короткозамкнутый ротор
31. Тест №5 по АД
Асинхронная машина, предназначенная дляпреобразования электрической энергии
переменного тока в механическую энергию
Асинхронный двигатель
Ротор
Статор
32. Тест №6 по АД
Величина, которая показывает, насколькосинхронная частота n1магнитного поля статора
больше, чем частота вращения ротора n2, в
процентном соотношении.
Ротор
Скольжение s
Частоты вращения
33. Тест №7 по АД
Само слово “асинхронный”означает
увеличится
не одновременный
двигатель
34. Тест №8 по АД
Основными частями асинхронногодвигателя являются
Подшипники
Вал
Статор и ротор
35. Тест №9 по АД
Роторы асинхронного двигателябывают двух видов:
Постоянный и переменный
Сдвинуты и относительный
Короткозамкнутый и фазный ротор
36. Тест №10 по АД
Имеет цилиндрическую форму, исобирается из листов стали
Статор
Ротор
Вал
37. Закрепление материала
1. Схемы соединения обмоток АД2. Устройство 3-х фазного АД
3. Основные определения и формулы
4. Виды асинхронных машин
5. Устройство ротора АД
6. Формулы и график 3-х фазных ЭДС
7. Схема пуска АД с к.з ротором
8. Схема пуска АД с фазным ротором
