Как определить неисправный конденсатор на плате. Как проверить конденсатор на плате: методы диагностики без выпаивания — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как определить неисправный конденсатор на печатной плате. Какие существуют способы проверки конденсаторов мультиметром без выпаивания. Как выявить поврежденный конденсатор по внешним признакам. Какие параметры конденсатора подлежат проверке для оценки его исправности.

Содержание

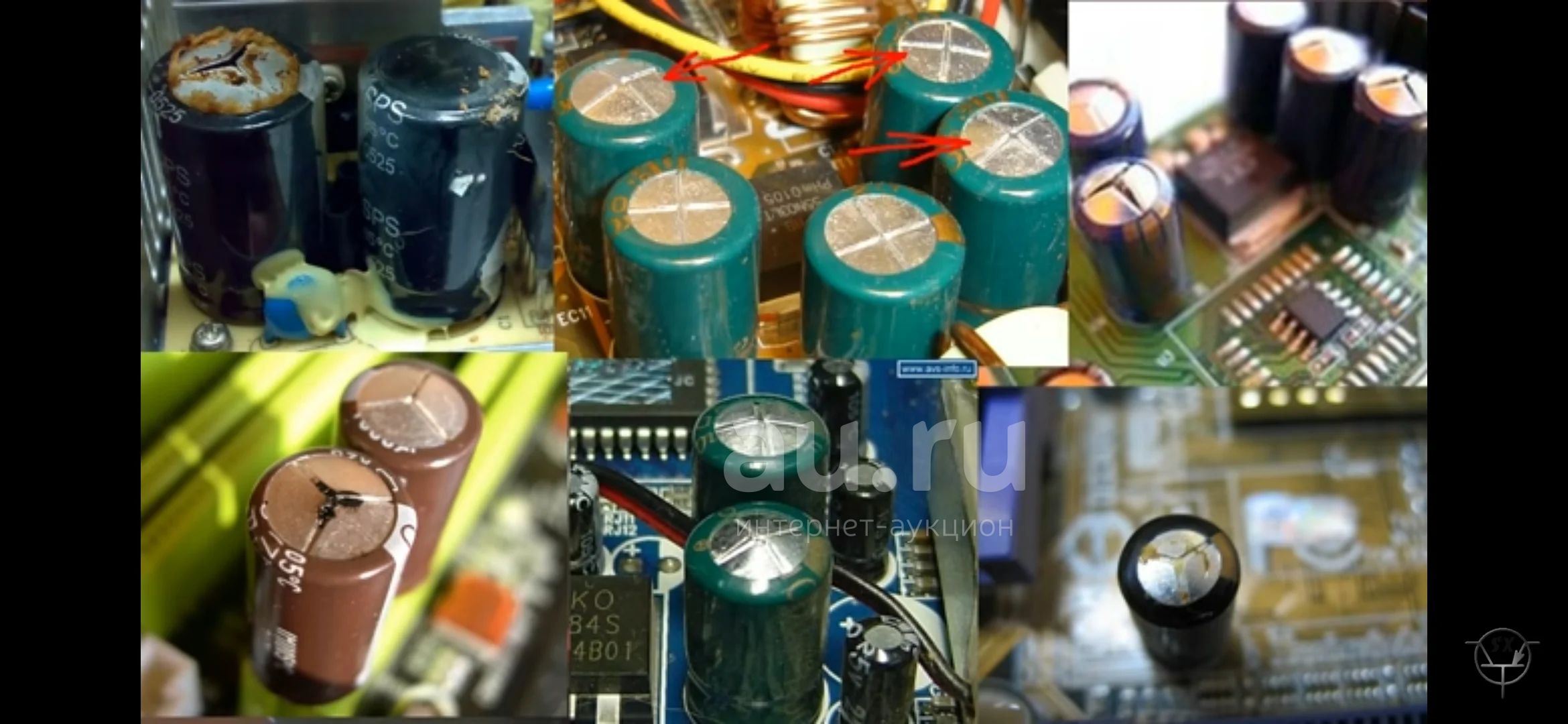

Визуальная диагностика конденсаторов на плате

Первым шагом в выявлении неисправного конденсатора на печатной плате является его визуальный осмотр. Внешние признаки повреждения могут включать:

Вздутие или деформацию корпуса, особенно в верхней части
Трещины или повреждения корпуса
Следы электролита, вытекшего из-под уплотнения
Почернение или обугливание корпуса
Изменение цвета маркировки

Особое внимание следует уделить электролитическим конденсаторам большой емкости, так как они наиболее подвержены вздутию при выходе из строя. Однако отсутствие внешних повреждений не гарантирует исправность конденсатора.

Проверка конденсаторов мультиметром без выпаивания

Для диагностики конденсаторов непосредственно на плате можно использовать несколько методов с помощью мультиметра:

Измерение сопротивления

Подключите щупы мультиметра к выводам конденсатора и переведите прибор в режим измерения сопротивления. Исправный конденсатор должен показать быстрое увеличение сопротивления от нуля до бесконечности. Если сопротивление остается нулевым или очень низким, это указывает на короткое замыкание.

Проверка утечки тока

Установите мультиметр на измерение тока в диапазоне микроампер. Подключите щупы к выводам конденсатора, соблюдая полярность для электролитических конденсаторов. Исправный конденсатор покажет кратковременный всплеск тока, который быстро упадет до нуля. Постоянный ток утечки указывает на неисправность.

Тест на заряд-разряд

Подключите конденсатор к источнику питания через резистор 1 кОм на несколько секунд для заряда. Затем быстро переключите щупы мультиметра на выводы конденсатора в режиме вольтметра. Напряжение на исправном конденсаторе должно быстро упасть до нуля.

Измерение емкости конденсаторов на плате

Современные цифровые мультиметры часто имеют функцию измерения емкости. Однако для точного измерения необходимо отключить конденсатор от других компонентов схемы. Основные шаги:

Отключите питание платы и разрядите конденсатор
Отпаяйте один вывод конденсатора от платы
Подключите щупы мультиметра к выводам конденсатора
Переведите мультиметр в режим измерения емкости
Сравните измеренное значение с номиналом конденсатора

Отклонение более чем на 20% от номинала указывает на деградацию или повреждение конденсатора.

Проверка ESR конденсаторов

ESR (Equivalent Series Resistance) — эквивалентное последовательное сопротивление конденсатора — важный параметр, особенно для электролитических конденсаторов. Повышенный ESR приводит к снижению эффективности фильтрации и нагреву конденсатора.

Для измерения ESR требуется специальный ESR-метр. Процедура проверки:

Отключите питание платы
Подключите щупы ESR-метра к выводам конденсатора
Считайте показание ESR
Сравните с допустимыми значениями для данного типа конденсатора

Значительное превышение типового ESR указывает на деградацию конденсатора.

Особенности проверки различных типов конденсаторов

Электролитические конденсаторы

При проверке электролитических конденсаторов важно соблюдать полярность подключения. Они наиболее подвержены старению и имеют ограниченный срок службы. Основные признаки неисправности:

Вздутие корпуса
Значительное снижение емкости
Повышенный ток утечки
Рост ESR

Керамические конденсаторы

Керамические конденсаторы редко выходят из строя, но могут быть повреждены механически или при перегреве. Проверка включает:

Визуальный осмотр на наличие трещин
Измерение емкости
Тест на короткое замыкание

Пленочные конденсаторы

Пленочные конденсаторы отличаются высокой надежностью. Основные методы проверки:

Измерение емкости
Проверка сопротивления изоляции
Тест на пробой при повышенном напряжении (с осторожностью)

Влияние температуры на работоспособность конденсаторов

Температура окружающей среды существенно влияет на срок службы и характеристики конденсаторов. При поиске неисправных элементов следует обращать особое внимание на конденсаторы, расположенные:

Вблизи нагревающихся компонентов (силовых транзисторов, микросхем)
Рядом с радиаторами
В зонах с ограниченной вентиляцией

Повышенная рабочая температура ускоряет процессы старения диэлектрика и электролита, что приводит к снижению емкости и росту ESR. При диагностике рекомендуется измерять температуру поверхности конденсаторов инфракрасным термометром — аномально горячие конденсаторы могут быть неисправны.

Замена неисправных конденсаторов

При выявлении поврежденного конденсатора его необходимо заменить. Основные правила замены:

Выбирать конденсатор с идентичными параметрами (емкость, рабочее напряжение, тип)
Для ответственных узлов использовать компоненты повышенной надежности
Соблюдать полярность при установке электролитических конденсаторов
Использовать качественный припой и флюс
Не перегревать компонент при пайке

После замены необходимо провести повторное тестирование для подтверждения работоспособности устройства.

Профилактика неисправностей конденсаторов

Для предотвращения преждевременного выхода конденсаторов из строя рекомендуется:

Обеспечивать адекватное охлаждение электронных устройств

Не превышать максимальные рабочие напряжения конденсаторов
Использовать компоненты с запасом по напряжению и емкости
Регулярно проводить визуальный осмотр печатных плат
Своевременно заменять конденсаторы с признаками деградации

Соблюдение этих рекомендаций позволит значительно повысить надежность и долговечность электронной аппаратуры.

Как проверить конденсатор стиральной машины мультиметром

Понять, что с пусковым конденсатором электродвигателя что-то не так, достаточно просто. Неисправность можно определить визуально – корпус детали деформируется, вспучивается сверху. В ряде случаев внешне устройство выглядит нормальным, поэтому придется прозвонить его мультиметром. Разберемся, как это делается.

Тестируем элемент полярного типа

Как проверить конденсатор стиральной машины мультиметром? Работу можно провести в домашних условиях, своими руками. Диагностику пусковых устройств следует выполнять, изымая их из электросхемы. За счет этого можно получить более точные показания.

Стиральная машинка-автомат может быть оснащена полярным или неполярным конденсатором. Проверяя устройство первого типа, необходимо соблюсти одно важное условие – его емкость должна быть более 0,25 мкФ. Разберемся, как прозвонить тестером такую деталь.

Технология диагностики полярного конденсатора мультиметром будет такой:

закоротите конденсатор пинцетом, вилкой, пассатижами, отверткой или другим металлическим предметом. Это нужно, чтобы разрядить устройство. Если все сделать правильно, появится искра;
переведите тестер в режим омметра;
прислоните щупы мультиметра к контактам конденсатора, не забывая учесть полярность;
оцените показания на дисплее прибора.

При диагностике полярного конденсатора к плюсу подводится щуп мультиметра красного цвета, к минусу – черного.

Если тестер пищит, а на табло высвечивается значение «0», значит имеет место короткое замыкание. Именно оно и привело к поломке конденсатора. Единица, отображаемая на мультиметре сразу же, после подключения щупов, укажет на внутренний обрыв. В обоих случаях пусковое устройство придется заменить.

Очень важно выполнять диагностику правильно, иначе показания прибора могут быть некорректны. Например, в ходе замеров запрещено прикасаться к щупам. Тело человека имеет низкое сопротивление, поэтому ток «потечет» мимо конденсатора и мультиметр покажет совсем другие значения.

Разрядка конденсатора – необходимый момент перед его диагностикой. Особенно, если устройство высоковольтное. Выполняется это, во-первых, из-за соображений безопасности, во-вторых, чтобы не вывести из строя мультиметр. Тестер может сгореть, если остаточное напряжение элемента будет высоким.

Тестируем неполярный элемент

Неполярные пусковые устройства прозвонить тестером еще проще. Для начала на мультиметре выставляется единица измерения – мегаомы. После щупы подсоединяются к контактам конденсатора. Если на табло прибора высветится значение менее 2 мОм, значит, элемент неисправен.

При проверке однополюсных конденсаторов придерживаться полярности не нужно.

Если требуется проверить неполярный конденсатор, с напряжением свыше 400 Вольт, то реализовать это можно при условии его подзарядки от устройства, защищенного от короткого замыкания. Последовательно с элементом в цепь включается резистор, обладающий сопротивлением минимум 100 Ом. Такие меры предосторожности не допустят резкого «броска» тока при запуске.

Также есть еще один метод обследования однополюсного пускового устройства – проверка на искру. Деталь необходимо зарядить до рабочей емкости. Затем следует закоротить контакты подходящим приспособлением с заизолированной рукояткой (пассатижами или отверткой). На работоспособность элемента укажет сильный разряд. После появления искры тестером замеряется сопротивление на ножках конденсатора.

Проверяем емкость

Одна из ключевых характеристик конденсатора – номинальная емкость. С течением времени показатель может снижаться, а, следовательно, устройство будет меньше накапливать и хуже сохранять заряд. Для проверки работоспособности пускового элемента емкость замеряется и сравнивается со значением, промаркированным на корпусе. Процедура имеет некоторые специфические особенности.

Так, с помощью стандартного, недорогого мультиметра не удастся количественно измерить емкость конденсатора. Получится лишь убедиться в том, что устройство работает. Чтобы проверить элемент, тестер переводится в режим прозвона.

После касания щупами ножек конденсатора должен послышаться характерный звук. Затем провода мультиметра нужно поменять местами, при этом писк должен повториться. Слышно его будет при емкости пускового устройства более 0,1 мкФ.

Чем больше рабочая емкость конденсатора, тем дольше мультиметр будет «пищать» при прозвонке пускового устройства.

Для получения точных результатов придется найти более профессиональный мультиметр, на котором предусмотрены специальные контактные разъемы и возможность регулировать вилку для вычисления емкости устройства. Такой тестер перед началом диагностики нужно настроить на номинальный показатель, прописанный на корпусе пускового конденсатора.

Далее конденсатор разряжается металлом. После его ножки вставляются в специальные «гнезда», предусмотренные на мультиметре. На экране тестера должна отобразиться емкость, совпадающая с номинальной, допускается небольшое отклонение. Если показатель значительно отличается от нормы, значит, пусковое устройство повреждено.

Соответствует ли напряжение номиналу?

Еще одна возможность убедиться в том, что конденсатор рабочий – измерить его напряжение и сравнить полученное значение с номинальным. В ходе работы будет необходим источник питания, причем его напряжение обязательно должно быть меньше, чем у тестируемого пускового устройства.

Допустим, если конденсатор на 25 Вольт, то хватит источника питания на 9 Вольт. Далее необходимо перевести тестер в режим омметра, подсоединить его щупы к ножкам элемента, соблюдая полярность, и подождать около 5 секунд.

На экране тестера должно отобразиться напряжение конденсатора. Когда значение соответствует нормативному – пусковое устройство исправно. В ином случае элемент придется заменить.

Советы специалистов

При проверке конденсаторов мастера сталкиваются с определенной трудностью. В ходе пайки, под воздействием тепла, даже изначально исправный элемент может повредиться. Однако для качественной диагностики пусковое устройство как раз таки нужно вынимать со схемы, чтобы его не шунтировали датчики, расположенные рядом.

Поэтому следует принимать во внимание некоторые нюансы.

Когда проверенное пусковое устройство будет впаяно в схему, следует запустить ремонтируемую стиральную машинку. Если работоспособность автомата восстановилась, то старый конденсатор лучше снова снять и поставить вместо него новый.

Еще одна рекомендация – для сокращения времени проверки и снижения вероятности повреждения конденсатора выпаивать не две ножки, а только одну. Однако такой вариант допустим не для всех электролитических элементов. Поэтому для начала подумайте, возможен ли данный метод в вашем случае.

Если схема достаточно сложная, с большим количеством конденсаторов, то, чтобы найти неисправный элемент, лучше проверить показатели напряжения каждого, не снимая детали. Пусковое устройство, параметры которого не соответствуют номиналу, нужно выпаять и заменить новым.

Обнаружив, что схема «сбоит», необходимо проверить дату производства каждого пускового устройства.

Конденсаторы имеют свойство «усыхать» с течением времени, поэтому даже если элемент исправен, но изготовлен уже 5-7 лет назад, его нужно заменить новым. В среднем, за 5 лет усыхание детали составляет примерно 65%, из-за чего работа схемы нарушается.

Стоит понимать, что современные мультиметры нового поколения способны проверять лишь конденсаторы мощностью до 200 мкФ. Если значение будет выше, тестер выйдет из строя. Прибор не спасет даже предусмотренный предохранитель.

Поделитесь своим мнением — оставьте комментарий

Как проверить исправность конденсатора (радиоэлемента) для постоянного и переменного напряжения

Человеку начавшему читать данную статью думаю не надо рассказывать, что такое конденсатор, как он может выглядеть и тому подобную информацию. Ведь ради праздного любопытства, мало кто решиться начать искать увлекательное чтиво в статьях с таким наименованием. Именно поэтому наша статья ориентирована на тех, кто только делает первые шаги в мир радиоэлектроники и желает узнать о нем чуть больше. Давайте попробуем разобрать во всем относительно проверки конденсатора по порядку, чтобы в голове у вас была не каша, а точное и четкое представление, что откуда и как.

Какие свойства конденсатора подлежат проверке

Сразу бы хотелось сказать, что проверке подлежат основные свойства конденсатора, но это будет глупо, так как для начинающего это не более чем пустой звук. А с нашей стороны такое предложение звучит не более чем издевательство и некое дилетантство.
Давайте все же вспомним, как выполнен конденсатор. По сути это радиоэлемент способный накапливать в себе потенциальные заряды. Справедливости ради необходимо сказать, что все проводники способны накапливать этот самый потенциал. Так и здесь. По сути, конденсатор это два проводника, которые скручены в рулон. Между ними есть диэлектрик, для того чтобы заряды не разрядились друг с другом, то есть не уравновесили друг друга и не получился итоговый ноль. В зависимости от размера проводника, то есть от их площади и расстояния между ними, у каждого из проводников будет своя емкость, то есть возможность сохранения пикового заряда. Фактически это свойство называется емкость конденсатора. Конденсатор с большой емкостью может зарядится не полностью, но не может зарядится больше, чем его емкость. Емкость измеряется в фарадах. Вернее в микро, нано фарадах и тому подобных величинах. Так как 1 фарад это очень большая емкость, соизмеримая с емкостью нашей с вами планеты, то есть земли. Итак, именно вот эту самую емкость, а также состояние диэлектрика между проводниками необходимо проверять в первую очередь при проверке конденсатора.

Косвенные признаки неисправных конденсаторов

Обычно это вздутие корпуса конденсатора. Возможны даже тепловые пробои в виде маленьких черных точек. Любое растрескивание, вздутие, визуальное изменение конденсатора относительно его изначального вида, говорит о том, что конденсатор может быть неисправен.

Как проводить измерения работоспособности конденсатора

Проверку конденсатора необходимо проводить в состоянии, когда на радиоэлемент не влияют другие факторы, будь то другой конденсатор, сопротивление и т. д.. Проще говоря, самым достоверным и правильным будет выпаять конденсатор из платы и проверять как отдельный радиоэлемент, чтобы исключить влияние на измерение других составляющих схемы.

Способы проверки конденсатора электролитического и неэлектролитического

Самый простой способ это использование специализированного прибора для проверки конденсатора. По сути, сегодня во многих универсальных измерительных приборах имеется возможность измерить емкость конденсатора, тем самым еще и проверив его работоспособность. Этот способ будет являться догмой, что с вашим конденсатором все в порядке.

Ниже приведенные способы проверки лишь будут указывать на то, что конденсатор, скорее всего, исправен. Давайте поговорим об этих способах.
Можно использовать все тот же универсальный измерительный прибор, но уже без функции измерения емкости. Включаем прибор в режим измерения сопротивления и подключаем к ножкам конденсатора. Если это электролитический конденсатор, то соблюдаем полярность. В итоге, вы увидите, как на ваших глазах сопротивление конденсатора будет меняться, увеличиваться. Вначале будет ноль, но очень не долго, а потом сопротивление будет все больше и больше, пока не станет равно бесконечности. Фактически пока конденсатор заряжается, то он имеет какое-то сопротивление. Как только зарядился и через него перестал протекать ток, вернее на него, то сопротивление становится равно бесконечности.
Если у вас есть амперметр, то подключив конденсатор через амперметр к блоку питания, можно увидеть скачок на приборе. Фактически это нечто подобное, что мы рассматривали в примере выше.
Последний, пожалуй, самый варварский способ, но вполне возможный за неимением другого, это зарядить конденсатор от номинального напряжения и разрядить на какой-то проводник, то есть фактически закоротить его выводы. Если конденсатор большой емкости и со значительным рабочим напряжением, то вы увидите искру от его разряда.
Итак, возможностей косвенно проверить конденсатор достаточно много, как вы увидели, но самым правильным и надежным способом будет первый. Именно он позволит определить емкость конденсатора, что не сделает ни один последующий способ проверки. А значит, все же останутся сомнения, так ли все хорошо. Это актуально в отношении электролитических конденсаторов, где есть жидкость и в случае ее вытекания из корпуса, как говорят высыхания, конденсатор может поменять и свою емкость. В итоге, он будет условно исправен, но не будет соответствовать заявленным характеристикам.
Особенности измерения конденсаторов для постоянного и переменного напряжения
Здесь как раз и можно продолжить нашу мысль, о различии измерения электролитических и не электролитических конденсаторов. Конденсаторы различаются тем, что в электролитических налита жидкость, которая увеличивает свое диэлектрическое сопротивление при соблюдении подведения полярности к нему. Это позволяет использовать конденсаторы на заявленное напряжение. В случае если во время измерения, для проверки работоспособности, вы перепутаете полярность, то конденсатор может просто пробить, в итоге он выйдет из строя. Хотя конечно испортить конденсатор измерительным прибором маловероятно, но все же! Соблюдайте полярность при измерении электролитических конденсаторов.
Что касательно конденсаторов для переменного тока, то здесь можно подключать щупы измерительного приборы хоть так, хоть эдак. То есть от перестановки щупов от одной ноги к другой, ничего не изменится. Такие измерения вполне допустимы.

Применяемые конденсаторы для схемопостроения

Раз уж мы подняли тему конденсаторов, то приведем таблицу с основными применяемыми конденсаторами на сегодняшний день

величина	название	обозначение
10⁻¹ Ф	децифарад *	дФ	dF
10⁻² Ф	сантифарад *	сФ	cF
10⁻³ Ф	миллифарад	мФ	mF
10⁻⁶ Ф	микрофарад	мкФ	µF
10⁻⁹ Ф	нанофарад	нФ	nF
10⁻¹² Ф	пикофарад	пФ	pF
10⁻¹⁵ Ф	фемтофарад	фФ	fF
10⁻¹⁸ Ф	аттофарад	аФ	aF
10⁻²¹ Ф	зептофарад	зФ	zF
10⁻²⁴ Ф	иоктофарад	иФ	yF
* применять не рекомендуется не применяются или редко применяются на практике

Резюмируя информацию о проверке конденсатора

Как видите, конденсатор это одновременно простой и сложный прибор. Его проявляемые свойства простые, но за их обеспечением стоят высокотехнологичные производственные процессы, применяемые при его изготовлении. При этом измерить и одновременно проверить конденсатор можно лишь прибором способным измерять его емкость.
А вот косвенно получить подтверждение о работоспособности конденсатора, что станет практически 99% гарантией исправности для не электролитического конденсатора, можно и другими способами.

Как определить, какая часть платы повреждена?

孙玉兰 (София)

FAST TURN PCB INT’L COMPANY LIMITED — Старший технический инженер

Опубликовано 28 июня 2021 г.

+ Подписаться

1. Неисправность конденсатора

Неисправность, вызванная повреждением конденсатора, является наиболее распространенной в электронном оборудовании, особенно повреждение электролитического конденсатора является наиболее распространенным. Повреждение конденсатора проявляется в виде: снижения емкости, полной потери емкости, утечки и короткого замыкания. Конденсаторы играют различную роль в цепи, и неисправности, вызванные ими, также имеют свои особенности: в печатной плате промышленного управления цифровые схемы составляют подавляющее большинство, конденсаторы в основном используются для фильтрации питания и меньше для связи сигналов и генерации. схемы. Если электролитический конденсатор, используемый в импульсном источнике питания, поврежден, импульсный источник питания может не вибрировать и не иметь выходного напряжения; или фильтрация выходного напряжения плохая, и логика схемы сбита с толку из-за нестабильного напряжения, что показывает, что машина работает хорошо или не запускается. Если конденсатор находится между положительным и отрицательным полюсами цифровой схемы, характеристики неисправности такие же, как указано выше. Это особенно очевидно на материнской плате компьютера. После нескольких лет использования многие компьютеры иногда не включаются, а иногда могут включить компьютер. Когда вы открываете корпус, вы часто можете увидеть явление вздутия электролитического конденсатора. Если убрать конденсатор и измерить емкость, то окажется, что она значительно ниже фактической. Срок службы конденсатора напрямую зависит от температуры окружающей среды. Чем выше температура окружающей среды, тем короче срок службы конденсатора. Этот закон применим не только к электролитическим конденсаторам, но и к другим конденсаторам. Поэтому при поиске неисправных конденсаторов важно проверять конденсаторы, расположенные рядом с источником тепла, например, конденсаторы рядом с радиатором и высокомощными компонентами. Чем они ближе, тем больше вероятность повреждения. Поэтому мы должны уделять больше внимания обслуживанию и поиску. Некоторые конденсаторы имеют серьезные утечки, даже горячие руки при касании пальцами, поэтому такой конденсатор необходимо заменить. При обслуживании хороших и плохих неисправностей, исключая возможность плохого контакта, большинство из них вызвано повреждением конденсатора. Поэтому при столкновении с такого рода неисправностью можно ориентироваться на проверку конденсатора. Замена конденсатора часто вызывает удивление.

2、Отказ сопротивления

Часто вижу много новичков в обслуживании цепи на сопротивлении, и это разборка и сварка, на самом деле много ремонтируют, пока вы понимаете характеристики повреждения сопротивления, вы не надо обратить внимание. Сопротивление является наиболее многочисленным компонентом в электрооборудовании, но это не компонент с самой высокой степенью повреждения. Разомкнутая цепь является наиболее распространенным повреждением сопротивления, большее сопротивление встречается редко, меньшее сопротивление встречается редко. Обычными из них являются сопротивление углеродной пленки, сопротивление металлической пленки, сопротивление намотанной проволоки и сопротивление безопасности. Наиболее распространены первые два типа резисторов. Характеристики их повреждения следующие: во-первых, степень повреждения низкого сопротивления (ниже 100 Ом) и высокого сопротивления (выше 100 кОм) высока, а среднего сопротивления (например, от сотен до десятков тысяч Ом) редко. поврежден; во-вторых, при повреждении сопротивления с низким сопротивлением оно часто обгорает и почернело, что легко обнаружить, в то время как при повреждении сопротивления с высоким сопротивлением практически не остается следов. Сопротивление намотанной проволоки обычно используется для ограничения больших токов с малым значением сопротивления; когда сопротивление обмотки цилиндрической проволоки выгорает, некоторые из них почернеют или поверхность потрескается, некоторые не оставят следов; цементное сопротивление — это своего рода проволочное сопротивление, которое может сломаться при перегорании, иначе не останется видимого следа; когда сопротивление предохранителя сгорает, с какой-то поверхности слетает кусок кожи, с некоторых не остается следов, но он никогда не будет сожжен черным. По вышеприведенным характеристикам при проверке сопротивления мы можем ориентироваться на него и быстро узнать поврежденное сопротивление. В соответствии с перечисленными выше характеристиками мы можем сначала наблюдать, почернело ли низкое сопротивление на печатной плате, а затем в соответствии с характеристиками, что подавляющее большинство сопротивления разомкнуто или значение сопротивления становится больше, когда сопротивление повреждено, и значение сопротивления с высоким сопротивлением легко повредить, мы можем напрямую измерить значение сопротивления на обоих концах значения высокого сопротивления на печатной плате с помощью мультиметра. Если измеренное значение сопротивления больше, чем номинальное значение сопротивления, сопротивление должно быть повреждено (следует обратить внимание на то, чтобы дождаться, пока значение сопротивления стабилизируется, прежде чем делать вывод, потому что в параллельных конденсаторных элементах может происходить процесс зарядки и разрядки). цепь). Если измеренное значение сопротивления меньше номинального значения сопротивления, оно обычно игнорируется. Таким образом, каждый резистор на печатной плате измеряется один раз. Даже если тысяча резисторов будет убита по ошибке, один резистор не будет упущен.

3. Неисправность операционного усилителя

Оценка операционного усилителя трудна для многих электронных специалистов. Это не только отношения между уровнем культуры, но и обсуждает с вами, надеясь помочь вам. Идеальный операционный усилитель имеет характеристики «виртуального короткого замыкания» и «виртуального разрыва», которые очень полезны для анализа схем линейных операционных усилителей. Чтобы обеспечить линейную работу, операционный усилитель должен работать в замкнутом контуре (отрицательная обратная связь). Если отрицательной обратной связи нет, усилитель без обратной связи становится компаратором. Если вы хотите судить, хорошее устройство или плохое, вы должны сначала определить, используется ли устройство в качестве усилителя или компаратора в цепи. По принципу виртуального короткого замыкания усилителя, то есть, если операционный усилитель работает нормально, напряжение на одном и том же входе и на обратном входе должно быть равным, даже если и есть разница, то на уровне мВ. Конечно, в некоторых цепях с высоким входным сопротивлением внутреннее сопротивление мультиметра будет иметь некоторое влияние на проверку напряжения, но в целом оно не будет превышать 0,2 В. Если есть разница выше 0,5В, усилитель должен работать стабильно Без сомнения, это плохо. Если устройство используется в качестве компаратора, один и тот же вход и обратный вход могут быть разными. Если напряжение в том же направлении выше, чем в обратном, выходное напряжение близко к максимальному положительному значению; если напряжение в том же направлении ниже, чем в обратном, выходное напряжение близко к максимальному отрицательному значению или 0 В (в зависимости от двойного источника питания или одиночного источника питания). Если обнаруженное напряжение не соответствует этому правилу, устройство выйдет из строя! Таким образом, вам не нужно использовать замену, вам не нужно удалять микросхему на печатной плате, чтобы определить, хороший или плохой операционный усилитель.

4、Отказ компонента SMT

Некоторые компоненты чипа очень малы, поэтому их очень неудобно тестировать и ремонтировать с помощью обычного щупа мультиметра. Во-первых, легко вызвать короткое замыкание, а во-вторых, неудобно, чтобы печатная плата, покрытая изолирующим покрытием, касалась металлической части вывода компонента. Вот простой метод, который значительно упростит обнаружение. Возьмите две швейные иглы наименьшего размера и поднесите их вплотную к ручке мультиметра. Затем возьмите тонкую медную проволоку в многожильный кабель, свяжите ручку и швейную иглу вместе с тонкой медной проволокой, а затем прочно припаяйте их. Таким образом, нет опасности короткого замыкания при использовании щупа с небольшим наконечником для проверки этих компонентов SMT, а наконечник может проткнуть изоляционное покрытие и напрямую ударить по ключевым частям, так что нет необходимости царапать эти пленки. .

5、Короткое замыкание общего источника питания

При обслуживании печатной платы короткое замыкание общего источника питания часто является большой проблемой, поскольку многие устройства используют один и тот же источник питания, и каждое устройство, использующее этот блок питания, подозревается в коротком замыкании. Если компонентов на плате немного, то место КЗ можно найти, «прокопав землю»; если компонентов слишком много, от удачи зависит, сможет ли «вспахивание земли» исправить ситуацию. В этой статье рекомендуется более эффективный метод, используя этот метод, приложив половину усилий, часто можно быстро найти неисправность. Чтобы иметь источник питания с регулируемым напряжением и током, напряжение 0-30 В, ток 0-3 А, такой источник питания не дорогой, около 300 юаней. Отрегулируйте напряжение разомкнутой цепи до уровня напряжения питания устройства, сначала отрегулируйте ток до минимума, а затем добавьте это напряжение к точке напряжения питания цепи, такой как клеммы 5 В и 0 В чипов серии 74. В зависимости от степени короткого замыкания ток увеличивается медленно. Если вы прикоснетесь к устройству рукой, если вы почувствуете, что устройство явно нагревается, часто это поврежденный компонент. Вы можете снять его для дальнейшего измерения и подтверждения. Конечно, рабочее напряжение не должно превышать рабочее напряжение устройства и не может быть изменено на противоположное, иначе оно сожжет другие хорошие устройства.

6. Неисправность платы

Все больше и больше плат используется в промышленном управлении, многие из которых вставляются в слоты с золотыми пальцами. Из-за суровых промышленных условий, пыльной, влажной среды с коррозионным газом легко вызвать плохой контакт платы. Многие знакомые могут решить проблему заменой платы, но стоимость покупки платы очень немалая, особенно для некоторого импортного оборудования. Фактически, вы могли бы также использовать ластик, чтобы неоднократно стирать золотой палец. Очистив золотой палец от грязи, снова попробуйте машину. Может быть, это решит проблему. Метод прост и практичен.

7. Электрическая неисправность

С точки зрения вероятности, различные виды хороших и плохих электрических неисправностей включают следующие ситуации:

Плохой контакт: плохой контакт между платой и слотом, обрыв кабеля, плохой контакт между штекером и клеммная, ложная пайка компонентов и т. д.;
Помехи сигналам: для цифровых цепей неисправность появляется только при определенных условиях. Возможно, помехи слишком велики, что влияет на систему управления и делает ее неправильной. Некоторые параметры отдельных компонентов печатной платы или общие параметры производительности изменились, что делает способность защиты от помех приближаться к критической точке и вызывает неисправность;
Плохая термическая стабильность компонентов: из большого количества методов технического обслуживания на первом месте стоит термическая стабильность электролитических конденсаторов, за ними следуют другие конденсаторы, триоды, диоды, ИС, резисторы и т. д.;
На печатной плате присутствуют влага, пыль и т. д.: влага и пыль будут проводить электричество и оказывать сопротивление, а значение сопротивления будет меняться в процессе теплового расширения и холодного сжатия. Это значение сопротивления будет иметь параллельный эффект с другими компонентами. Когда эффект сильный, параметры схемы будут изменены и возникнет ошибка;
Программное обеспечение также является одним из факторов, которые следует учитывать: многие параметры в схеме настраиваются программно, а запас по некоторым параметрам регулируется слишком низко, что находится в критическом диапазоне. Когда условия работы машины соответствуют причинам, по которым программное обеспечение определяет неисправность, появляется сигнал тревоги.

Как заменить неисправный

Конденсатор на печатной плате очень важен. По правде говоря, компонент обрабатывает накопление электроэнергии, которое необходимо каждому устройству для работы. Однако со временем у конденсаторов могут возникнуть проблемы. Например, эти устройства могут взорваться или повредиться из-за чрезмерного электричества или тепла.

В таких случаях необходимо произвести замену, чтобы обеспечить бесперебойную работу платы. Но как заменить конденсатор на печатной плате?

Хотя процесс сложный, мы здесь, чтобы провести вас через него. Также в этой статье пойдет речь о том, как обнаружить поврежденный конденсатор.

Как проверить конденсатор на печатной плате?

Конденсаторы

Существует множество причин, по которым вам необходимо проверить конденсатор. Например, вы можете захотеть узнать, является ли он мертвым, хорошим, открытым или коротким. Но вы не можете добиться этого, если не знаете никаких методов тестирования.

Итак, вот три способа проверить конденсатор с помощью мультиметра и вольтметра.

Методы тестирования и проверки конденсатора

Метод 1. Проверка конденсатора с помощью цифрового мультиметра

Цифровой мультиметр

Прежде чем начать, убедитесь, что цифровой мультиметр находится в режиме измерения сопротивления или сопротивления. Вот как это сделать:

Сначала разрядите конденсатор перед подключением мультиметра.
Затем измените настройки вашего измерителя в омическом диапазоне как минимум на 1000 Ом/1 кОм.
Затем возьмите щупы мультиметра и подключите их к клеммам конденсатора. Свяжите негатив с негативом и позитив с позитивом.
Проверьте экран мультиметра. Он должен показать некоторые цифры, прежде чем перейти к следующему шагу. Убедитесь, что вы записали или запомнили значения.
Через несколько секунд мультиметр снова переключится на OL (открытая линия) или бесконечность.
Наконец, ваш конденсатор находится в хорошем состоянии, если он показывает одинаковый результат для каждого теста. Если этого не происходит, компонент неисправен.

Метод 2: Проверка конденсатора с помощью аналогового мультиметра

Мультиметр AVO

Как и в методе 1, перед выполнением следующих шагов убедитесь, что ваш AVO находится в режиме сопротивления или Ом.

Запустите этот метод, разрядив конденсатор.
Затем возьмите измеритель AVO и поверните ручку, чтобы выбрать режим OHM. Не забывайте всегда выбирать более высокие диапазоны.
Затем подсоедините щупы мультиметра к клеммам конденсатора. Подключите -ve к COM и +ve к плюсу.
Убедитесь, что вы записали или запомнили показания для следующего шага.
При коротком замыкании конденсатора AVO покажет низкое сопротивление.
Кроме того, если компонент представляет собой открытый конденсатор, на шкале Ом не произойдет никакого движения.
Наконец, хорошие конденсаторы начинают с низких значений сопротивления, но постепенно увеличиваются до бесконечности.

Метод 3: Проверка конденсатора с помощью мультиметра в режиме измерения емкости

Схема проверки мультиметра

Этот метод можно использовать только в том случае, если ваш мультиметр имеет функции Фарада. Также вы можете использовать этот режим для проверки меньших конденсаторов. И вы можете повернуть ручку вашего устройства, чтобы выбрать режим емкости.

Сначала разрядите конденсатор и снимите его с печатной платы.
Возьмите мультиметр и установите его в режим измерения емкости «C».
Затем возьмите щупы и подключите их к клемме конденсатора. Опять же, красный соответствует положительному, а черный соответствует отрицательному.
Проверьте показания мультиметра. Компонент находится в хорошем состоянии, если его значение близко к значению, указанному на корпусе конденсатора.
Если показания становятся ниже или не показывают никаких значений, у вас разряжен конденсатор.

Как заменить конденсатор на печатной плате

Женщина, работающая с печатной платой

Шаг 1: Знайте, когда производить замену

Известно, что поврежденные конденсаторы вызывают множество проблем. Таким образом, вы можете использовать эти признаки в качестве раннего предупреждения и запланировать замену конденсатора.

Устройство не включается.
Периодическое включение и выключение
Мерцание экрана — если на вашем устройстве есть дисплей.

Это несколько проблем, но если ваша плата начинает барахлить, вы можете заподозрить конденсатор.

Шаг 2. Соберите инструменты для процесса

Для замены конденсатора на плате вам понадобится следующее оборудование.

Паяльная маска и утюг
Новый конденсатор с соответствующими номиналами
Инструмент для вскрытия корпуса вашего устройства.

Шаг 3: Найдите поврежденный конденсатор

Начните процесс, выключив устройство и отсоединив его от источника питания. Затем получите доступ к печатной плате, открыв корпус с помощью инструмента (отвертки или шестигранного ключа).

Примечание. Следите за тем, чтобы винты не потерялись.

Если открыть корпус сложно, рекомендуем обратиться к руководству пользователя вашего устройства. Найдя печатную плату, поместите ее под надлежащее освещение. На этом этапе легко определить поврежденный конденсатор. Три вещи, на которые следует обратить внимание:

Корродированный корпус или жидкость для питья
Поврежденный конденсатор, из которого вытекает коричневатая жидкость
Выводы из конденсатора

Перейдите к следующему шагу, если ваш конденсатор имеет любой из вышеперечисленных признаков.

Шаг 4. Отсоедините поврежденный конденсатор

Крайне важно проверить номинальную температуру, напряжение и емкость конденсатора перед снятием и заменой устройства. Затем найдите место пайки за конденсатором и прижмите его нагретым паяльником.

Далее удерживайте нагретый утюг, пока конденсатор не отсоединится от платы. Затем проделайте то же самое с другой стороны, чтобы освободить проводку и отсоединить конденсатор. Что происходит, когда пайка слишком толстая?

Вы можете использовать фитиль для пайки, чтобы убрать лишний припой с обратной стороны платы. Затем снова используйте паяльник, чтобы отсоединить компонент.

Примечание: не торопитесь. Этот шаг требует терпения для обеспечения максимальной эффективности.

Шаг 5. Установите свежий конденсатор

Сначала установите конденсатор на печатную плату. При этом убедитесь, что конденсатор имеет ту же высоту, что и предыдущий. Следовательно, вы должны обрезать выводы вашего нового конденсатора. Затем осторожно поместите его на отверстия для пайки.

Кроме того, убедитесь, что конденсатор остается в положении, обеспечивающем правильную полярность.
