Как подцепить камеру заднего вида. Как подключить камеру заднего вида к различным устройствам в автомобиле: подробная инструкция

Как правильно выбрать камеру заднего вида для автомобиля. Какие бывают способы подключения камеры к магнитоле, навигатору и планшету. Какие инструменты понадобятся для самостоятельной установки. На что обратить внимание при монтаже камеры и прокладке проводов.

Выбор камеры заднего вида: на что обратить внимание

При выборе камеры заднего вида для автомобиля следует учитывать несколько важных параметров:

• Угол обзора — оптимальным считается 110-120 градусов. Более широкий угол может искажать картинку.
• Разрешение и чувствительность матрицы — стандартное разрешение 628х582 пикселей подходит для большинства случаев.
• Наличие инфракрасной подсветки для работы в темное время суток.
• Формат видеосигнала (PAL, NTSC, SECAM) — должен совпадать с форматом монитора.
• Способ передачи сигнала — проводной или беспроводной.
• Комплектация кабелями необходимой длины.
• Материал корпуса — металлический более надежен, чем пластиковый.
• Вариативность места установки — в рамке номера или отдельным корпусом.

Также стоит обратить внимание на наличие парковочных линий, защиту от влаги и грязи, напряжение питания. Выбирая камеру, нужно учитывать особенности конкретного автомобиля и предпочтения водителя.

Способы подключения камеры заднего вида

Существует несколько вариантов подключения камеры заднего вида в автомобиле:

• К штатной магнитоле с дисплеем
• К отдельному монитору, встроенному в зеркало заднего вида
• К автомобильному навигатору
• К планшету или смартфону

Выбор способа подключения зависит от имеющегося в автомобиле оборудования и предпочтений владельца. Рассмотрим особенности каждого варианта подробнее.

Подключение камеры к магнитоле

Подключение к штатной магнитоле с дисплеем — наиболее распространенный и удобный вариант. Для этого необходимо:

1. Проложить видеокабель от камеры к магнитоле через салон автомобиля.
2. Подключить разъем видеокабеля к соответствующему входу на магнитоле (обычно маркируется как VIDEO IN или CAMERA).
3. Подать питание на камеру от фонаря заднего хода.
4. Настроить магнитолу на отображение изображения с камеры при включении задней передачи.

При несовпадении разъемов может потребоваться специальный переходник. Важно правильно проложить и закрепить кабель, чтобы он не мешал и не перетирался.

Подключение камеры к навигатору

Для подключения камеры заднего вида к автомобильному навигатору потребуется:

• Навигатор с возможностью подключения внешней камеры
• Специальный кабель-переходник для подключения камеры к навигатору
• Кабель питания для камеры

Процесс подключения схож с подключением к магнитоле. Видеосигнал подается на AV-вход навигатора, а питание камеры берется от фонаря заднего хода. Некоторые модели навигаторов требуют дополнительной настройки для работы с камерой.

Особенности подключения камеры к планшету

Подключение камеры заднего вида к планшету имеет ряд особенностей:

• Требуется специальный USB-тюнер (видеограббер) для преобразования аналогового видеосигнала в цифровой.
• Необходимо установить на планшет специальное приложение для работы с камерой.
• Планшет должен поддерживать функцию USB OTG для подключения внешних устройств.
• Нужно продумать способ крепления планшета в салоне автомобиля.

Преимущество данного способа — возможность использовать большой экран планшета и дополнительные функции приложений. Недостаток — необходимость дополнительного оборудования и настройки.

Инструменты и материалы для самостоятельной установки

Для установки камеры заднего вида своими руками понадобятся:

• Набор отверток и ключей для разборки элементов салона
• Инструмент для зачистки и обжима проводов
• Изоляционная лента и пластиковые стяжки
• Мультиметр для проверки электрических цепей
• Дрель со сверлами (если потребуется сверлить отверстия)
• Паяльник и припой для соединения проводов

Также могут пригодиться инструменты для снятия обшивки салона и элементов кузова. Перед началом работ рекомендуется изучить схему электропроводки автомобиля.

Пошаговая инструкция по установке камеры заднего вида

Процесс установки камеры заднего вида включает следующие этапы:

1. Выбор места установки камеры (обычно над номерным знаком или в бампере)
2. Монтаж камеры в выбранном месте
3. Прокладка кабеля от камеры в салон автомобиля
4. Подключение питания камеры к фонарю заднего хода
5. Подведение видеокабеля к устройству отображения (магнитола/навигатор/планшет)
6. Подключение видеокабеля к устройству отображения
7. Настройка системы и проверка работоспособности

При установке важно обеспечить надежную фиксацию камеры, защиту от влаги и вибраций, а также аккуратную прокладку проводов. Перед началом работ рекомендуется отключить аккумулятор автомобиля.

Возможные проблемы при подключении и их решение

При подключении камеры заднего вида могут возникнуть следующие проблемы:

• Нет изображения с камеры — проверьте правильность подключения и целостность кабелей
• Некачественное или нечеткое изображение — настройте фокус камеры, проверьте качество видеосигнала
• Камера не включается при включении задней передачи — проверьте подключение к фонарю заднего хода
• Помехи на изображении — используйте экранированный кабель, проверьте заземление

При возникновении сложностей рекомендуется обратиться к инструкции по эксплуатации камеры и устройства отображения. В некоторых случаях может потребоваться помощь специалиста.

Как подключить камеру заднего вида к зеркалу: схема, соединение, настройка

Магнитола, навигатор, экран головного устройства — ко всем этим местам при желании можно подключить камеру заднего вида. Но сегодня мы рассмотрим вариант подключения к зеркалу заднего вида. Сделать это можно, если оно совмещено с монитором или же идёт в комплекте со встроенным видеорегистратором.

Приобретя камеру заднего вида, следует решить, где она будет установлена и к чему подключена. Обычно дополнительный прибор располагают в районе номерного знака или на бампере. А от него прокладывают кабель к торпеде. Если есть возможность потратить немного больше денег, то можно воспользоваться беспроводным подключением.

Это большой плюс в плане экономии времени и отсутствии торчащих соединительных проводов. Иногда ситуация складывается так, что приходится для подключения камеры воспользоваться фильтром питания или реле.

@basetop.ru

Подключение камеры заднего вида к зеркалу

В продаже всегда можно выбрать зеркало заднего вида со встроенным монитором, чтобы чётко видеть картинку событий, развивающихся сзади вашей машины.

Варианты монтажа камеры с зеркалом могут различаться. Но чаще всего предлагается соединение с помощью гибких хомутов. Питание будет подаваться от прикуривателя, хотя можно подсоединиться и сразу к АКБ. Как вариант — использование сигнала заднего хода. Но учтите: увидеть заднюю панораму можно будет исключительно во время включения задней передачи.

Самые навороченные видеокамеры обладают встроенными аккумуляторными батареями. Речь идёт об «умных» приборах с беспроводной связью и другими прибамбасами.

Выбирая место для установки камеры заднего вида, позаботьтесь, чтобы:

• на неё не попадали брызги;
• камера не бросалась в глаза автоворам.

Желательно разместить устройство на знаке с номерами или же просверлить отверстие в бампере. Сегодня можно купить целую рамку для знака с уже встроенной камерой или подготовленным для установки гнездом.

Внимание! Сверлить отверстие под установку камеры желательно, если глазок имеет круглое сечение.

А с квадратным благоразумнее устанавливать на номерной знак.

Кабель от камеры к зеркалу придётся проложить в салоне авто. Там полно технологических отверстий и ниш, так что можно будет спрятать его от любопытных глаз. Только позаботьтесь о защите проводки — крепите к жгутам штатной электропроводки. В местах, где возможны перетирания и на изгибах, обязательно обработайте слоем изоленты.

@photos.rg.ru

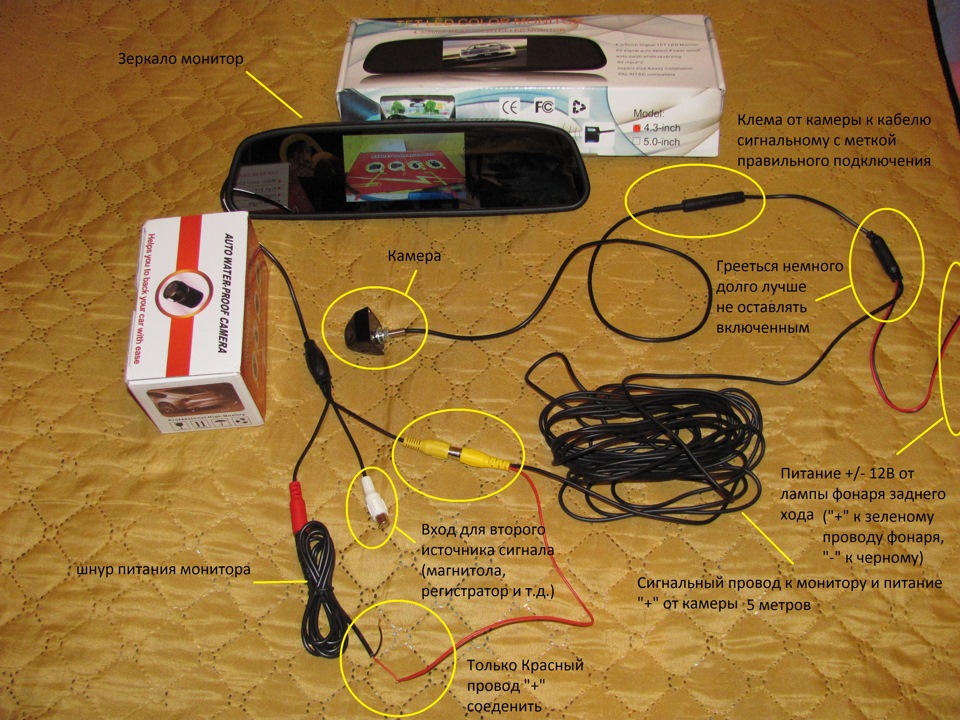

Схема подключения камеры заднего вида

Если установить не просто зеркало заднего вида с экраном, а выбрать модель со встроенным видеорегистратором, то всё, что увидит камера, будет ещё и записано в памяти прибора. Обычно такие зеркала идут в комплекте с камерой переднего вида, а заднюю придётся подключать дополнительно.

Установив заднюю камеру и протянув через салон провод к зеркалу, гаджет подключается при помощи специального видеовхода. На зеркале их два. Первый занят передней камерой, ко второму подключается задняя.

Существует несколько схем подачи питания к зеркалу и камере. К примеру, управляющий провод идёт к питанию заднего света, а питающий соединяется с бортовой сетью.

Если камера не оборудована отдельным управляющим входом, придётся воспользоваться другим методом подачи питания — от заднего света. Правда, теперь картинку сзади вы будете видеть исключительно тогда, когда включите заднюю передачу.

Зеркала также попадаются разные. В некоторых моделях изображение активизируется при использовании сигнала с задних фонарей. Но встречаются случаи, когда картинка подаётся от самой камеры и, следовательно, в подключении управляющего провода система не нуждается.

@drive2.com

Соединение по беспроводному типу

Устанавливать такой тип камеры значительно проще, ведь не придётся снимать обшивку в салоне с целью скрыть раздражающие глаз провода. В этом случае связь с зеркалом будет происходить с помощью специального радиомодуля. Можно приобрести сразу радиомодем с уже совмещённой видеокамерой. Стоит подобное удовольствие недёшево, но работ по установке будет значительно меньше.

Радиомодули подключаются к источнику питания и соединяются с камерой и зеркалом. По желанию водителя питание подаётся от бортовой сети. И тогда, как только включится зажигание, заработает и камера. Или же подсоединяется к задним фарам. В этом случае изображение с камеры будет подаваться исключительно при движении задним ходом.

@drive2.ru

Как подключить через фильтр или реле

Подключение к задним фонарям грозит появлением помех, полос и даже пропаданием картинки на дисплее зеркала. Подобное недоразумение случается нечасто, но некоторые модели авто грешат подобным в силу конструктивных особенностей. Поэтому возникнет необходимость использования фильтров питания. Или же придётся подключаться посредством реле. Тогда будет обеспечена бесперебойная подача напряжения на вход видеокамеры.

Как настроить камеру и зеркало

Установили и соединили оборудование между собой? Осталось дело за малым — настроить их совместную работу. Алгоритм действий в этом случае различается в зависимости от модели транспортного средства. Нужно рассматривать каждый конкретный случай по отдельности.

Желательно выбирать модель, способную отображать на дисплее масштабную сетку. Тогда, включив заднюю передачу, увидите на экране характерную разметку, помогающую сориентироваться в пространстве и сопоставить соответствие конкретных линий с реальными дистанциями.

Чтобы разобраться с сеткой, подъезжайте к препятствию так, чтобы первая линия сетки упёрлась в него. Выйдите из-за руля и измерьте, сколько сантиметров осталось от бампера до столбика. В дальнейшем сможете определять расстояние по линиям сетки на глаз.

@pinterest

Камера заднего вида — штука, безусловно, полезная и нужная. Так что не поленитесь и приобретите гаджет, а подключить его к зеркалу заднего вида не представит никакой проблемы.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

1

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Как подключить камеру заднего вида в авто к планшету

Главная » Разное » Как подключить камеру заднего вида в авто к планшету

Как подключить камеру заднего вида к планшету на Android: можно ли, видеовходом, авто, установка

Подключить камеру заднего вида к планшету на Андроиде можно несколькими способами. В зависимости от характеристик гаджетов можно применять проводное и беспроводное соединение.

Зачем это нужно

Можно использовать старый, но работоспособный планшет повторно.

С его помощью можно во время стоянки выходить в интернет, просматривать видео или прослушивать музыку, если подключить гаджет к USB-модему и автомагнитоле.

Если планшет оснащен модулем сотовой связи, то можно совершать голосовые звонки. Еще одна роль планшета в машине — это использование в качестве навигатора. Таким образом, можно не только соединить видеокамеру и Android-планшет — это устройство принесет пользу водителю.

Выбор девайсов

Перед приобретением необходимо убедиться в том, что устройства подходят друг другу. Чтобы подключить к планшетному компьютеру аналоговую проводную камеру, он должен поддерживать режим USB On-The-Go. На гаджете должны быть установлены кодеки видео и звука, используемые камерой, чтобы фирменное приложение могло функционировать правильно.

Какую камеру выбрать

Для использования вместе с планшетом в качестве монитора на автомобиле подойдет проводная или беспроводная камера, оснащенная Wi-Fi. Она может подключаться к разным моделям гаджетов, используя встроенную точку доступа. На имеющийся компьютер нужно будет установить специальное приложение из магазина Google Play Store или с прилагающегося носителя.

Преимущества беспроводной камеры для планшета на Android заключаются в высоком качестве изображения и отсутствии необходимости прокладывать кабели или подключать дополнительные устройства. Камеры с Wi-Fi, возможно, подключаются к планшетному компьютеру, не поддерживающему OTG USB. У таких устройств есть несколько недостатков:

• запаздывание сигнала, вызванное особенностями подключения;
• подверженность негативному воздействию других беспроводных устройств;
• высокая цена.

Проводная видеокамера отличается почти нулевой задержкой между изображениями действительным и на экране гаджета, а также неподверженностью внешним помехам. Но также есть и недостатки — это необходимость прокладки проводов по салону. А для подключения существующей аналоговой камеры заднего вида потребуется устройство видеозахвата с USB, которое должно быть совместимо с планшетом.

Последний обязательно должен иметь интерфейс USB On-The-Go. В этом случае невозможно будет подключить кабель для зарядки вычислительного устройства от прикуривателя без специального двунаправленного переходника или хаба для OTG с входом для зарядки планшета. На нем также нужно установить специальное приложение для видеозаписи через OTG.

Какой планшет подойдет

Для установки в машине и использования вместе с видеокамерой подойдет бывший в употреблении планшет с 7-дюймовым экраном. Для обеспечения надлежащей производительности объем оперативной памяти девайса должен быть не менее 1 Гб. При наличии операционной системы Android 4.1 и более новой необходимые приложения можно установить из Google Play Store.

На более старых девайсах ПО для камеры или тюнера с видеовходом можно установить, подключив к компьютеру гаджет и загрузив на последний файл APK. Установка приложения таким способом осуществляется, если нужной программы нет в Play Store.

Установка

Семидюймовый планшет, работающий с задней камерой, можно установить в один из солнцезащитных козырьков в салоне авто. Компьютер большего размера можно поместить на специальную подставку, которая крепится к приборной панели. Если гаджет предполагает беспроводную зарядку, то следует выбрать держатель с соответствующим зарядным устройством.

Монтаж камеры

Проще всего устанавливается камера, вмонтированная в рамку для номерного знака. После его демонтажа следует обработать крепеж и посадочные места проникающей смазкой для защиты от коррозии. Затем ставится аксессуар, а поверх него — номерной знак автомобиля. Если применяется оборудование с беспроводным соединением, то передатчик надо закрепить подальше от динамиков задней акустики и проводки, чтобы повысить надежность передачи сигнала на компьютер. Питание к аксессуару подводится от фонарей заднего хода.

Как установить планшет в салоне

Для установки семидюймового планшета на солнцезащитном козырьке следует оборудовать там специальный держатель, который может прикручиваться шурупами. Кабель зарядного устройства можно проложить под накладкой дверной стойки и приборной панелью автомобиля.

Если видеокамера подключается проводом, то необходимо применять удлинитель USB длиной не более 3 м. Это обстоятельство стоит учитывать при установке устройств. Специальный держатель следует как можно надежнее закрепить на лобовом стекле или передней панели, чтобы устройство не упало и не повредилось во время вождения.

Как соединить устройства

Для подключения камеры к планшету в машине вначале потребуется вставить тюльпан устройства в соответствующее гнездо платы видеозахвата или ТВ-тюнера. Затем в планшет вставляется переходник USB-OTG, а к его гнезду подключается вилка видеоустройства. После этого запускается приложение для управления камерой, на которую надо подать питание от бортовой сети автомобиля. Изображение появится на экране вычислительного устройства. Если используется камера с Wi-Fi, то гаджет должен обнаружить созданную устройством точку доступа и подключиться к ней.

Как подключить камеру заднего вида своими руками к магнитоле, планшету и навигатору

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале.

Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В бюджетных автомобилях штатная камера заднего вида редко предусмотрена для базовых комплектаций. Чаще всего автопроизводители предлагают ее как дорогую дополнительную опцию. Многие российские автолюбители покупают отдельную камеру заднего вида и устанавливают ее самостоятельно. Для этого не нужно кардинально модернизировать электропроводку автомобиля. Подключение камеры заднего вида своими руками требует элементарных навыков электромонтажа, опыта разборки нескольких элементов салона и кузова. Установка камеры улучшит условия безопасной парковки, наблюдения за дорогой в сложных трафиках дорожного движения

Выбор камеры заднего вида

Миниатюрные камеры заднего вида не нужно путать с оптическими датчиками.

Установка камеры становится первой операцией монтажа, вне зависимости от выбора проецирующего устройства. При выборе камеры нужно учитывать несколько важных моментов:

1. Угол обзора. Нормальным считается угол обзора в 110 – 120 градусов. Водители, выбирающие камеры с большим углом обзора (до 180 градусов), могут лучше оценивать дорожную обстановку, но должны учитывать панорамный эффект, искажающий реальные размеры изображения.
2. Разрешение и чувствительность. Стандартное разрешение 628 х 582 пикселей устраивает большинство рядовых водителей, увеличение качества изображения для задней паковочной видеокамеры не имеет смысла. При выборе цветового сенсора (CCD или CMOS) нужно учитывать, что CCD передает более качественное изображение, балансирует цвета, но гораздо дороже. Сенсоры CMOS хуже работают при слабом освещении, при дневном свете обеспечивают приемлемое качество цвета.
3. Наличие инфракрасной подсветки. Дополнительная подсветка при достаточном количестве света обеспечивает лучшее качество цветного изображения. При малом освещении инфракрасный источник позволяет рассмотреть дорогу сзади в черно-белом виде на расстояние до пяти метров.
4. Формат видеоизображения. Выбирая из трех форматов, которыми может быть оборудована камера (SECAM, NTSC, PAL) нужно учесть, на монитор какого типа будет выводиться видеоизображение. Несовпадение форматов сделает покупку и установку камеры бессмысленной.
5. Способ передачи сигнала. Разделение камер на проводные и беспроводные влияет на стоимость и возможность подключения. Проводные видеокамеры универсальны, их можно подключить ко всем типам мониторов. Камеры, оборудованные передающим и приемным модулями, часто могут передавать изображение только на навигатор.
6. Комплектацию кабелями. Предпочтительно, чтобы камера была укомплектована трехжильным видеокабелем с дополнительным проводом возбуждения, провод питания может быть двухжильным. Имеет значение и длина кабелей. Стандартной длины (2-3 метра для видеокабеля, метр – для силового провода) может не хватить для подключения камеры в вашей модели авто.
7. Материал корпуса. Опытные автолюбители выбирают камеры в металлическом корпусе, считая его более прочным и долговечным, чем пластмассовый.
8. Вариативность места установки. Существуют камеры, вмонтированные в рамку автомобильного номера, устройства в отдельном корпусе. Отдельная видеокамера предполагает выбор нескольких мест установки, удобных для водителя.

Остальные стандарты видеокамер (наличие парковочных линий, вольтаж питания, защита от грязи) у большинства моделей совпадают.

Многие автолюбители считают наиболее удобными камеры заднего вида, укомплектованные монитором, вмонтированным в зеркало заднего вида.

Отрицать удобство такого устройство трудно. Монитор включается при начале реверсного движения, позволяет видеть дорожную обстановку в хорошем разрешении. Основным недостатком таких гаджетов становится высокая цена, недоступная многим категориям автолюбителей.

Менее удобна камера заднего вида, укомплектованная складным миниатюрным дисплеем, который можно разместить на приборной панели

Главным недостатком таких устройств становится загромождение обзора, особенно, если в машине уже установлен видеорегистратор, навигатор, отдельный детектор радаров. Автолюбители считают более практичным использовать дисплей одного из существующих устройств. Купив камеру заднего вида любого типа (с монитором или без), ее нужно установить в задней части машины.

Практические операции по установке видеокамеры

Мы не рассматриваем установку камеры за задним стеклом автомобиля. При такой установке камера бликует, не позволяет видеть ближние препятствия сзади. Не стоит опасаться вандализма, камера с вырванными проводами не представляет интереса для покупателей, но лучше замаскировать ее в заднем бампере или под крышкой багажника.

Если камера вмонтирована в рамку номерного знака, у вас нет других вариантов установки. При выборе места большинство опытных механиков считает более удобным установку камеры над номерным знаком, под углом к поверхности дороги.

В любом случае, для установки камеры потребуется:

• установить видеокамеру в намеченное место;
• подключить питание камеры;
• вывести видеокабель в переднюю часть салона машины;
• подключить видеокабель к монитору для передачи изображения.

Действия по монтажу видеокамеры зависят от вашей модели автомобиля (седан, хэтчбек, кроссовер) и места установки. Для этого можно использовать имеющиеся отверстия в бампере, крышке пятой двери или прорезать новые установочные места. Может понадобиться демонтаж бампера, установка на внутренней стороне кузовной детали дополнительных кронштейнов для крепления видеокамеры (металлических пластин).

Наиболее удобным способом запитать видеокамеру большинство специалистов считают подключение силового провода к левому заднему фонарю. Для этого может потребоваться разборка порога багажника, левой части обшивки. Разъединив колодку заднего фонаря, нужно мультиметром (при включенном заднем свете) найти контакт подачи электропитания.

У большинства моделей видеокамер три выходящих провода маркируются цветами. Для плюсового провода питания применяется красный цвет, для минусового – черный. Желтой маркировкой обозначен видеокабель. Красный провод подключается в контакт фонаря, черный замыкается на кузов машины. Не лишним будет снабдить плюсовой провод дополнительным предохранителем (0,5 – 1А) в цепи.

Самым простым способом прокладки видеокабеля станет его крепление по левому борту салона под снятыми накладками порогов и обшивкой пола. Для крепления кабеля можно использовать специальный скотч или пластиковые зажимы. Все операции монтажа заканчиваются установкой снятых элементов кузова и салона на штатные места. Окончательно закреплять винты и клипсы обшивки нужно только после тестирования работы камеры, убедившись в нормальной работе.

Для начинающих автолюбителей наибольшую сложность представляет подключение видеокабеля к доступному монитору. Большинство владельцев бюджетных версий машин считают наиболее удобным способом подключение камеры к дисплею автомагнитолы.

Подключение камеры к магнитоле (дисплею автомагнитолы)

Подключение видеокамеры возможно только к магнитолам с жидкокристаллическим дисплеем размером не менее 3 – 4 дюймов. Мониторы меньших размеров не дадут нужного качества изображения. Свободный разъем видеокабеля подключается к специальному выходу головного устройства (для поиска обратитесь к инструкции магнитолы). Если такой выход не предусмотрен, возможно подключение к выходу с маркировкой VIDEO IN. При несовпадении гнезд и штекеров, понадобится покупка адаптера.

Подробно посмотреть, как подключить камеру заднего вида к магнитоле, можно на видео:

После подключения камеры к жидкокристаллическому дисплею качественной автомагнитолы, выдается «картинка» приличного качества.

На изображении хорошо виден «зеркальный» эффект при работе видеокамеры, к которому легко привыкнуть после нескольких дней использования парктроника.

Чтобы привыкнуть к масштабам, можно выйти и рассмотреть реальное расстояние между автомобилями, оценить промежуток, остающийся до препятствия.

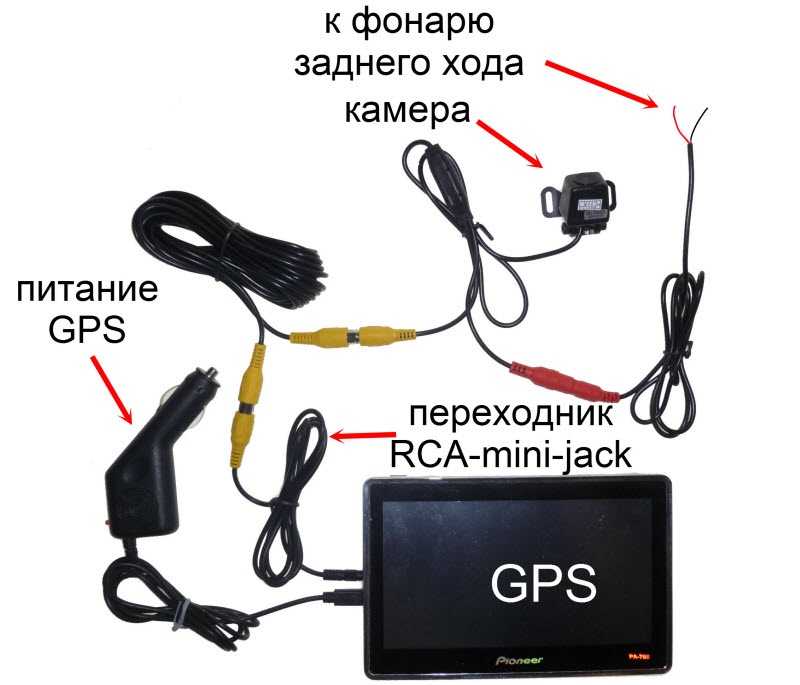

Подключение видеокамеры к навигатору и навигационным устройствам

Подключение задней камеры без собственного монитора к навигатору логично. Не загромождая «торпедо» или центральную консоль лишним экраном, вы используете уже привычное установленное устройство. Вопросы, как подключить камеру заднего вида к навигатору, не возникают при покупке устройства, для которого такая возможность запланирована.

На упаковке таких навигаторов обозначена возможность подключения видеокамеры, в инструкции прописаны необходимые действия пользователя при подключении. В комплект навигатора могут входить адаптеры под разъемы популярных моделей видеокамер.

Если камера заднего вида уже установлена, автолюбителю остается только воткнуть штекер от видеокамеры в нужный разъем.

При отсутствии штатного подключения видеокамеры нужно приобрести дополнительные кабеля, штекеры, специальный переходник. Принципиальная схема подачи питания от заднего фонаря, прокладки электропроводки к проецирующему устройству не изменяется.

Переходник от RCA на вход в навигатор (его в быту часто называют «тюльпаном») нужен только при отсутствии входа AVI. Для навигаторов, оборудованных таким входом, часто подходит штатный разъем видеокабеля.

Подключение камеры заднего вида к планшету  и мобильным электронным гаджетам

Из всех видов электронных носимых устройств (ноутбуков, смартфонов) планшет наиболее удобен для подключения задней видеокамеры. Для работы подходит размер экрана монитора, качество разрешения. Плоский корпус планшета позволяет выбрать несколько вариантов удобной установки.

Зачастую у владельцев машин с примитивной магнитолой, без навигатора, не остается другого выхода, как подключить камеру заднего вида к планшету. Для подключения проводной видеокамеры потребуется покупка ТВ-тюнера (по виду похож на флешку) со штекером для видеовхода.

В Интернете легко найти конструкции самодельных штативов под планшеты, которые позволяют легко устанавливать и снимать мобильное устройство на «торпедо» или центральной консоли. Для небольших планшетов можно устроить специальное гнездо на обратной стороне солнцезащитного козырька.

Для планшетов с операционной системой «Android» нужно, чтобы модель видеокамеры была адаптирована к «операционке», планшет должен быть оборудован USB портом. В некоторых случаях потребуется установка дополнительного программного обеспечения.

Заключение

Правильно установленная и подключенная камера заднего вида обеспечит более качественный обзор по сравнению с видом из боковых зеркал и салонного зеркала, уберет «мертвые» зоны, покажет пни, парковочные столбики, ямы в асфальте.

Установка парковочной или обзорной камеры заднего вида, не требуя больших усилий, улучшает безопасность парковки и движения задним ходом. Если у вас нет навыков самостоятельной работы с автомобилем, подключения электронных устройств, для установки камеры нужно обратиться к опытным специалистам.

🎥Подключение камеры заднего хода к планшету — Mitsubishi Lancer, 1.6 л., 2008 года на DRIVE2

Приветствую Всех на страничках бортового журнала Черной Мамбы!Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано.Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!

Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!

Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.

Выбор пал на КЗХ Falcon RC200-SCCD

Технические характеристики:Матрица — SCCDРазрешение — 720х576 пикселейРазметка — ЕстьУгол обзора — 170 градусов

Минимальная освещенность — 0,05 люкс

Выбирал именно с матрицей SCCD, так как на сегодняшний день это сравнительно новый тип матрицы с самой высокой светочувствительностью, если обратите на показатель минимальной освещенности, то производитель заявляет 0,05 люкс, это практически полная темнота!Также отличное разрешение 720х560 пикселей, что не может не радовать, ну и угол обзора по горизонтали 170 градусов, должна охватывать всю плоскость за бампером.По камере все описал, теперь как я ее подключил к планшету.

Чуть ранее я уже выкладывал инфу об устройстве которое будет преобразовывать видеосигнал и передавать его через USB вход на планшет.

Этим устройством является видео граббер Easy Cap или Easier Cap разницы нет, самая главная разница во всех грабберах это чип на котором он собран. Понять на каком чипе граббер внешне не возможно, определить можно только вскрыв корпус и посмотреть плату.

Я купил на чипе STK1160, так как он по многим отзывам является самым оптимальным для работы с Android устройствами, в сети много различных бесплатных ядер и программ для работы с Easy Cap’ом, но не одно из решений предложенных ломанным или бесплатным путем не является настолько стабильным, как платная программа Easy Cap Viewer, которую я купил в Play Market’е всего за 2,7$.

В чем плюс программы, она работает практически со всеми грабберами на любых чипах, в ней есть достаточно настроек для настройки работы камеры под Ваши требования, единственный минус — это то что программа на английском языке, но я за 10 мин не владея английским в совершенстве с меню разобрался.

Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.

Так как у меня все (пока это только флэшка и изи кап) подключено к планшету через хаб, то периодически камера отлетала от планшета и Easycap Viewer зависал, было решено Easy Cap подключить через обычный USB удлинитель, в котором в разрыв провода, который идет на питание, было впаяно реле, таким образом Easy Cap постоянно выключен и только при включении задней передачи напряжение подается на реле, которое в свою очередь соединяет разрыв провода питания в USB удлинителе и подает питание на Easy Cap. Заднюю скорость выключили, питание пропало и Easy Cap отключился от хаба, а значит и от планшета.

В такой связке все работает стабильно!

Питание камеры и реле Easy Cap’а подключено к жгуту проводов идущих к задним фонарям в багажнике.Установку рамки описывать не буду и так все понятно!Ну и по традиции радуемся полученному результату.Извиняюсь за грязный авто (в морозную погоду Мамбу не мою)!Ну и как снимает камера и какое изображение на планшете

Днем

Ночь при свете наружного освещенияВ полной темноте фото забыл сделатьЕще нужно поковыряться с настройками программы, отрегулировать камеру и разобраться с небольшими помехами, они сильно не заметны, но что то видимо дает наводку на видеокабель.

Вывод:

За свои деньги (32$) камера довольно не плохая, светочувствительность действительно лучше чем у более дешевых камер, но для лучшего результата в темное время суток лучше заменить обычные лампы в задних фонарях на LED лампы поярче, а в идеале на ксенон)))

Всем мира, ровных троп и полных торб!Black Mamba loves you…

Page 2

Приветствую Всех на страничках бортового журнала Черной Мамбы!Совсем недавно я наконец-то установил CarPC на базе планшета Asus Google Nexus 7 2013, ну и как обещал буду выкладывать доработки CarPC и все что с ним связано. Одной из главной задач была подключение КЗХ к планшету, так как из-за сильной тонировки ночью приходится опускать боковые стекла, чтобы что то увидеть в зеркала!

Эта статья может пригодится всем кто захочет подцепить под свой планшет в котором нет видеовхода КЗХ!

Для минимальных доработок кузова было решено покупать КЗХ встроенную в рамку номерного знака.

Выбор пал на КЗХ Falcon RC200-SCCD

Технические характеристики:Матрица — SCCDРазрешение — 720х576 пикселейРазметка — ЕстьУгол обзора — 170 градусов

Минимальная освещенность — 0,05 люкс

Выбирал именно с матрицей SCCD, так как на сегодняшний день это сравнительно новый тип матрицы с самой высокой светочувствительностью, если обратите на показатель минимальной освещенности, то производитель заявляет 0,05 люкс, это практически полная темнота!Также отличное разрешение 720х560 пикселей, что не может не радовать, ну и угол обзора по горизонтали 170 градусов, должна охватывать всю плоскость за бампером. По камере все описал, теперь как я ее подключил к планшету.

Чуть ранее я уже выкладывал инфу об устройстве которое будет преобразовывать видеосигнал и передавать его через USB вход на планшет.

Этим устройством является видео граббер Easy Cap или Easier Cap разницы нет, самая главная разница во всех грабберах это чип на котором он собран.Понять на каком чипе граббер внешне не возможно, определить можно только вскрыв корпус и посмотреть плату.

Я купил на чипе STK1160, так как он по многим отзывам является самым оптимальным для работы с Android устройствами, в сети много различных бесплатных ядер и программ для работы с Easy Cap’ом, но не одно из решений предложенных ломанным или бесплатным путем не является настолько стабильным, как платная программа Easy Cap Viewer, которую я купил в Play Market’е всего за 2,7$.

В чем плюс программы, она работает практически со всеми грабберами на любых чипах, в ней есть достаточно настроек для настройки работы камеры под Ваши требования, единственный минус — это то что программа на английском языке, но я за 10 мин не владея английским в совершенстве с меню разобрался.

Ну и теперь один нюанс к которому я пришел подключая КЗХ к планшету.

Так как у меня все (пока это только флэшка и изи кап) подключено к планшету через хаб, то периодически камера отлетала от планшета и Easycap Viewer зависал, было решено Easy Cap подключить через обычный USB удлинитель, в котором в разрыв провода, который идет на питание, было впаяно реле, таким образом Easy Cap постоянно выключен и только при включении задней передачи напряжение подается на реле, которое в свою очередь соединяет разрыв провода питания в USB удлинителе и подает питание на Easy Cap. Заднюю скорость выключили, питание пропало и Easy Cap отключился от хаба, а значит и от планшета.

В такой связке все работает стабильно!

Питание камеры и реле Easy Cap’а подключено к жгуту проводов идущих к задним фонарям в багажнике.Установку рамки описывать не буду и так все понятно!Ну и по традиции радуемся полученному результату.Извиняюсь за грязный авто (в морозную погоду Мамбу не мою)!Ну и как снимает камера и какое изображение на планшете

Днем

Ночь при свете наружного освещенияВ полной темноте фото забыл сделатьЕще нужно поковыряться с настройками программы, отрегулировать камеру и разобраться с небольшими помехами, они сильно не заметны, но что то видимо дает наводку на видеокабель.

Вывод:

За свои деньги (32$) камера довольно не плохая, светочувствительность действительно лучше чем у более дешевых камер, но для лучшего результата в темное время суток лучше заменить обычные лампы в задних фонарях на LED лампы поярче, а в идеале на ксенон)))

Всем мира, ровных троп и полных торб!Black Mamba loves you…

Как подключить к планшету камеру

Большинство современных планшетов оснащаются фотокамерой, обычно это фронтальный модуль, предназначенный для общения через скайп. Его минусом является низкое разрешение, а также невозможность использовать девайс, как фотоаппарат. Кроме того, встроенный модуль может сломаться, и порой возможности его отремонтировать нет. В таком случае можно рассмотреть подключение камеры к планшету, при этом можно воспользоваться веб, видео, IP или камерой заднего вида. Основная сложность, связанная с мобильными устройствами, заключается в том, что они не оснащаются видеовыходом, а значит, подключить видеокамеру к планшету можно только беспроводным путем или через USB разъемы. Как это сделать — будет описано ниже.

Подключаем видеокамеру

Среди пользователей есть мнение, что к планшету Android можно подключить любую камеру. Это не совсем верно. Если речь идет о видеокамере, то в большинстве ситуаций пользователь сможет лишь добиться того, что устройство будет восприниматься, как внешний накопитель. Пользоваться видеокамерой с планшета можно, но при условии, что первое устройство рассчитано на такой вид пользования.

Подсоединить камеру следует через microUSB разъем с использованием переходника OTG. Для того, чтобы ей можно было управлять с девайса и при этом пользоваться по назначению, понадобится соответствующее ПО. Его можно скачать на сайте производителя или найти на диске из комплектации, очевидно, что программу предварительно придется скинуть на флешку или карту памяти и лишь после этого установить на мобильном устройстве.

Совет! Если покупка устройства для съемки подразумевает вариант с подключением к планшетному компьютеру, то при выборе необходимо уточнить поддержку такой функции. В противном случае покупатель сможет лишь сбросить данные из памяти устройства.

Однако не стоит расстраиваться, если на руках уже есть аппарат для видеозахвата, но без соответствующего софта. Вариант, который может помочь подключить камеру к планшету – приложение Camera Fi. После его установки пользователю необходимо подключить между собой устройства и убедиться, что аксессуар определился, как накопитель. Теперь, не выключая фотоаппарат, следует перезагрузить планшет и зайти в приложение. Через него можно пользоваться подключенной техникой непосредственно с планшета.

Еще одна полезная программа, которая может выполнить подключение камеры к планшету (или любого другого USB девайса) – StickMount. После установки приложения и сопряжения устройств, программа автоматически обнаружит вид техники или аксессуар, подключенный к ней, и предложит начать работу с ним.

Важно! Приложение имеет платную и бесплатную версию, а также требует наличие root прав на аппарате.

Подключение вебки

Случилось так, что встроенный видеомодуль планшета вышел из строя, а у пользователя возникла необходимость поговорить с кем-то в скайпе. В таком случае на помощь придет веб-камера. В данном случае проблем с ее подключением меньше, так как изначально в ней нет собственной памяти, а значит, мобильный гаджет не будет воспринимать ее, как съемный накопитель. Подключение веб-камеры к планшету обеспечивается через microUSB разъем с использованием упомянутого выше переходника OTG. Когда аппарат определит новое устройство, потребуется установка драйвера. Его можно скачать на сайте производителя. В редких случаях аппарат сразу обнаружит подключенное устройство в родном приложении и даст возможность переключаться на нее.

Не стоит забывать, что много видов современной техники работают через беспроводные сети. Если у пользователя есть IP камера, то сложностей вообще никаких не возникнет. В таком случае подключить веб-камеру к планшету проще всего. Достаточно лишь скачать из Плей Маркета любое приложение для IP устройств или фирменный софт, если таковой предусмотрен. Удобство заключается в том, что не требуется проводное соединение, а значит, можно удаленно наблюдать за объектами.

Камера заднего вида

Автолюбители знают, что порой нелегко припарковаться задом автомобиля, или выезжать таким образом из гаража. Обычно на помощь приходит встроенный парктроник, но стоит он дорого, и далеко не каждый автомобиль имеет его в стандартной комплектации. Но при этом если под рукой есть планшетный компьютер, который пользователь всегда носит с собой, вполне логичным решением ситуации может стать его использование в качестве экрана, остается лишь докупить необходимые устройства.

Для того чтобы подключить к планшету камеру заднего вида, потребуется не только сам аксессуар, OTG кабель и мобильный гаджет, но и плата видеозахвата. Самый популярный вариант – Easycap. Ее можно купить в российских или китайских интернет-магазинах. Преимуществом является поддержка работы с устройствами на Андроид. Сама по себе эта плата с одной стороны имеет USB разъем, а с другой «тюльпаны», которые необходимы для подключения к ней камеры. Если планшет не оснащен встроенным USB разъемом, то на помощь снова придет OTG кабель.

Важно! Стоит помнить, что для полноценной работы Android устройство должно поддерживать этот функционал. Проблем не возникнет с любым современным девайсом, а вот в более старых моделях могут возникнуть сложности. Чтобы убедиться в совместимости, следует через переходник подключить любой USB аксессуар, например, мышь, если она начнет работать, то аппарат имеет полноценную поддержку OTG, если нет, то придется покупать более современный гаджет.

Подключение камеры заднего вида к планшету осуществляется путем соединения всех элементов. После этого остается лишь скачать приложение FPViewer. Приложение не требует каких-то настроек, достаточно его скачать и запустить. На экране начнется трансляция видео.

На заметку! Подробнее о выборе и подключении видеокамер для авто можно узнать из этой статьи.

Лучшие планшеты 2019 года

Планшет Samsung Galaxy Tab A 10.5 SM-T595 32Gb на Яндекс Маркете

Планшет Apple iPad (2018) 32Gb Wi-Fi + Cellular на Яндекс Маркете

Планшет Huawei MediaPad M5 Lite 10 32Gb LTE на Яндекс Маркете

Планшет Apple iPad Pro 10. 5 512Gb Wi-Fi на Яндекс Маркете

Планшет Microsoft Surface Pro 5 i5 4Gb 128Gb на Яндекс Маркете

---

Смотрите также

• Хан из форсажа актер
• Как менять летнюю резину на зимнюю
• Замена масла в акпп ниссан микра
• Замена птс нет места для нового владельца
• Капот это что
• Правила уступить дорогу пешеходу
• Машины со спецсигналами пдд
• Виды поршневых колец
• Проверить класс водителя по базе рса
• Лишение водительских прав за долги по алиментам
• Замена манометра на компрессоре автомобильном



Как подключить камеру заднего вида к штатной магнитоле BMW

Меню каталога

• Адаптеры
• Тачскрины
• Видеоинтерфейс
• Автомагнитолы и головные устройства
  • Головные устройства штатные
• Катушка на триммер
• Камера заднего вида
  • Камера заднего вида Chery
  • Камера заднего вида Chevrolet
  • Камера заднего вида Ford
  • Камера заднего вида Geely
  • Камера заднего вида Great Wall
  • Камера заднего вида Haima
  • Камера заднего вида Honda
  • Камера заднего вида Hyundai
  • Камера заднего вида KIA
  • Камера заднего вида Lada
  • Камера заднего вида Lifan
  • Камера заднего вида Mazda
  • Камера заднего вида Mitsubishi
  • Камера заднего вида Volkswagen
  • Камера заднего вида Nissan
  • Камера заднего вида Opel
  • Камера заднего вида Renault
  • Камера заднего вида Skoda
  • Камера заднего вида Subaru
  • Камера заднего вида Suzuki
  • Камера заднего вида SsangYong
  • Камера заднего вида Toyota
  • Камера заднего вида Универсальные
• Парктроник
• Переходные рамки
  • Переходные рамки Audi
  • Переходные рамки BMW
  • Переходные рамки Chery
  • Переходные рамки Changan
  • Переходные рамки Chevrolet
  • Переходные рамки Datsun
  • Переходные рамки FAW
  • Переходные рамки Fiat
  • Переходные рамки Ford
  • Переходные рамки GAZ
  • Переходные рамки Geely
  • Переходные рамки Great Wall
  • Переходные рамки Haima
  • Переходные рамки Honda
  • Переходные рамки Hyundai
  • Переходные рамки KIA
  • Переходные рамки Lada
  • Переходные рамки Lexus
  • Переходные рамки Lifan
  • Переходные рамки Nissan
  • Переходные рамки Mazda
  • Переходная рамки Mercedes-Benz
  • Переходные рамки Mitsubishi
  • Переходные рамки Opel
  • Переходные рамки Peugeot
  • Переходные рамки Renault
  • Переходные рамки SsangYong
  • Переходные рамки Skoda
  • Переходные рамки Subaru
  • Переходные рамки Suzuki
  • Переходные рамки Toyota
  • Переходные рамки JAC
  • Переходные рамки Jeep
  • Переходные рамки Volkswagen
  • Переходные рамки Zotye
  • Переходные рамки УАЗ
• ISO коннекторы
• Подогрев сидений
• Проектор с логотипом
• Антенна
• Прочие
• Брелки для автосигнализаций
• Решетка радиатора
• USB разъем в штатную заглушку
• Зеркало заднего вида

Новые записи в блоге

• 21. 09.2018 На автосалоне в Москве представили Lada Vesta с сервисами Yandex

• 21.09.2018 Продажных блогеров и АВТОВАЗ обвиняют в обмане покупателей LADA Vesta Cross

• 21.09.2018 Продажи автомобилей LADA в Евросоюзе в августе выросли на 40%

• 03.09.2018 5 причин задуматься о покупке кроссовера Skoda Kodiaq

• 02.08.2018 На Филиппинах снова давят бульдозером элитные иномарки. Понравилось!

Главная

Как подключить камеру заднего вида к штатной магнитоле BMW

Камера заднего вида – это далеко не роскошь. Высокие бордюры, столбики, торчащие проволоки и пеньки – лишь малая часть тех опасностей, которые незаметны при движении задним ходом. К тому же при выезде с парковки на проезжую часть с большой плотностью машин камера заднего вида поможет увидеть «просветы» и совершить маневр. Если вы обладатель современного авто в хорошей комплектации, то наверняка оценили этот девайс. Но если вы только хотите усовершенствовать автомобиль и не знаете, как оснастить свою БМВ камерой заднего вида, то эта информация для вас.

Подключаем камеру к штатной магнитоле BMW

Сложности установки пугают многих. Ведь вопрос не только в том, как вывести картинку на экран, но и в том, как сделать так, чтобы сигнал подавался автоматически с включением заднего хода. Вы можете обратиться в сервис или к официальному дилеру, где за достаточно приличные деньги вам сделают все на высшем уровне. Либо выкроить в графике пару часов свободного времени и изучить информацию о самостоятельной установке.

Ставим камеру сами: дорого или бюджетно?

Дорого: покупаем комплект дооснащения. Оригинальные комплекты имеют достаточно высокую стоимость. Зато этот вариант идеально подходит для тех, кто не хочет заморачиваться с поиском решений и желает просто поставить все, следуя четкой инструкции. Комплекты дооснащения могут быть разные, как и цены на них. Зато вы получаете не только камеру, которая 100% подойдет для вашего авто, но и проводку, защелки, крышку и прочие «детали», необходимые для установки.

Бюджетно: покупаем по отдельности все необходимое. Для реализации задуманного вам понадобится камера заднего вида. Купить такую вы можете в нашем магазине автоаксессуаров, выбрав недорогие универсальные девайсы или же предназначенные для определенной модели БМВ. Второй вариант позволит не портить кузов, а произвести монтаж без внешних повреждений.

Устанавливаем камеру

Камера имеет провод, который раздваивается на два: питание и сигнал. Для того чтобы камера включалась в момент движения назад, подключаем ее через реле к лампе заднего хода. Сигнальный провод соединяем с ТВ-модулем, используя для этого тюльпан с удлинителем. Чтобы картинка передавалась при включении задней передачи, нужно заземлиться третьей жилой из удлинителя через то же реле.

Далее снимаем рамку. В большинстве случаев разбирать ее не потребуется. С правой стороны от подсветки есть пустой отсек, где сверлим отверстие и прикручиваем камеру. Тянем провода к тв-тюнеру. Принцип подключения следующий: камеру к пину 13-14 на белой фишке, третью жилу (землю из реле) к синему разъему пин 17.

Нам понадобится питание на 12 В, которое мы берем из отсека запасного колеса. Всю проводку аккуратно выводим в правое крыло, желательно тянуть питание вместе с другим пучком проводов, чтобы сохранить опрятный вид, либо же прокладывать все под шумоизоляцией.

Если последовательно выполнять все действия, то установка камеры заднего вида на BMW не покажется такой сложной. После завершения монтажа не забудьте заизолировать провода.

← Другие статьи

Руководство для начинающих по установке резервной камеры

Хотите установить свою первую резервную камеру? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

---

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для  ваша конкретная модель камеры заднего вида .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

1. Одноминутное объяснение того, как работает установка резервной камеры
2. Стоимость установки резервной камеры
3. План успешной установки камеры заднего вида
4. Примеры электрических схем
5. Соберите инструменты и оборудование для установки камеры
6. Образцы установок
7. Время тестирования



1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка резервной камеры выполняется примерно в несколько шагов:

1) Сначала  решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших  вариантов крепления камеры заднего вида и  потребностей питания системы камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим  плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера.0008 Видеорегистратор и встроенное оборудование для обеспечения безопасности  , которое вы можете выбрать, когда будете им заниматься. Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании.  Что еще более важно  они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

1. Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
   1. В зависимости от выбранного вами формата для просмотра видео вам потребуется:
      1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
      2. Удалите ваше текущее зеркало заднего вида и установите новое выбранное вами устройство.
      3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
   2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
   3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
   4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете проверить и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена  , прежде чем  проверить вашу установку.



2) Затраты на установку резервной камеры

Если ваша камера исчерпала себя, вы, вероятно, спросите себя: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих устройств может варьироваться от:

• <100 долларов США за базовую резервную камеру .  Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi.  Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
• В зависимости от желаемых наворотов у нас также есть большой выбор высокого качества:
  • ОЭМ Форда подходят резервные камеры
  • GM OEM подходят для резервных камер
  • ОЭМ Тойота подходят резервные камеры
  • Камеры заднего вида Dodge & Chrysler RAM OEM Fit
  • Универсальные камеры заднего вида
  • Камеры заднего вида
  • Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку камеры заднего вида. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.



3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от того места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.



4) Примеры схем подключения

Ниже приведен пример того, как большинство  камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как Большинство резервных камер камеры выглядят при использовании мониторов зеркальных зеркалов заднего вида:

Ниже пример из Наиболее камеры обратной камеры выглядят как установка камеры . с использованием OEM-компонентов.







5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор ключей
• Защитные очки
• Фонари
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Нож для бритвы
• Набор головок или гаечных ключей
• Инструмент для снятия обшивки или небольшой пластиковый шпатель
• Паяльник и припой (дополнительно)
• Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект его не входит, вам необходимо приобрести монитор, но это поможет определить следующий шаг, прежде чем делать это.



6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:









Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена ​​непосредственно над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

1. Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
2. Снимите номерной знак.
3. Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
4. Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

1. Проложите камеру и кабель питания через отверстие в салоне автомобиля.
2. Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
3. Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
4. Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

1. Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
2. Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
3. Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

1. Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!





7) Время тестирования

Время пробного прогона. Прежде чем собрать все обратно в машине, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно. Поставьте машину задним ходом для проверки и убедитесь, что камера включается, когда она должна, а также проверьте тормоза, чтобы убедиться, что вы не подключили камеру к неправильному кабелю (вы же не хотите, чтобы она включалась). каждый раз, когда вы прокачиваете тормоза).

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникают из-за плохих сращиваний проводов, а не из-за некачественных соединений неиспользуемых силовых кабелей.

Начните с этого и продолжайте устранять неполадки, пока у вас не будет работающей резервной камеры!

Работа выполнена правильно!

Camera Source — поставщик №1 резервных камер и решений для камер. Если после прочтения этого руководства вы захотите установить собственную камеру, просмотрите наши продукты,  или свяжитесь с нами для получения дополнительной информации.

Share:

Похожие сообщения

Как подключить резервную камеру к головному устройству [7 простых шагов]

Камера заднего вида позволяет вам видеть машину сзади. Преимущество наличия камеры заднего вида в том, что вам не нужно вытягивать голову, чтобы посмотреть, что находится позади вас. Вместо этого камера, установленная сзади, будет показывать трансляцию на мониторе автомобильной стереосистемы.

Если вы знакомы с автомобилями и умеете с ними работать, установить камеру заднего вида будет очень просто. Однако, если вы этого не сделаете, это может показаться немного сложным.

Итак, чтобы узнать, как подключить камеру заднего вида к головному устройству, продолжайте читать!

Содержание

• 7 шагов для подключения камеры заднего вида к головному устройству
  • Шаг 1. Решите, где установить камеру заднего вида
  • Шаг 2. Прежде всего обеспечьте безопасность
  • Шаг 3. Установите камеру заднего вида на номерной знак
  • Шаг 4. Узнайте, что входит в комплект резервной камеры
  • Шаг 5. Найдите источник питания для камеры и подключите провода питания
  • Шаг 6. Подсоедините видеокабели к порту радио
  • Шаг 7. Разберитесь Все провода камеры
• Заключение

7 шагов для подключения камеры заднего вида к головному устройству

Процесс подключения камеры заднего вида относительно прост. Функция задней камеры заключается в том, чтобы у вас был беспрепятственный обзор задней части автомобиля, когда вы выезжаете с парковки или вообще выезжаете задним ходом. Вы же не хотите наехать на кого-то или непреднамеренно ударить машину!

Следуйте простым шагам, чтобы узнать, как подключить камеру заднего вида.

Шаг 1: Решите, где установить камеру заднего вида

Вы можете установить камеру несколькими способами, но наиболее эффективный способ получить четкое изображение — прикрепить камеру к рамке номерного знака и по центру автомобиля к иметь целостный взгляд.

Прикрепив камеру к номерному знаку, вы защитите камеру и получите беспрепятственный обзор. Это будет метод проб и ошибок. Если вы не можете правильно рассмотреть заднюю часть автомобиля, настройте камеру соответствующим образом. Продолжайте менять камеру, пока не будете удовлетворены положением.

Поскольку в большинстве случаев вам нужно присверлить камеру к бамперу, при установке детали вам нужно действовать стратегически. Вы не хотите иметь слишком много отверстий в бампере.

Если вы не хотите перенастраивать камеру, лучше всего инвестировать в регулируемую камеру.

Шаг 2. Прежде всего обеспечьте безопасность

Убедитесь, что на вас надеты защитные очки и перчатки, когда вы сверлите провода или работаете с ними. Кроме того, выключайте автомобиль, когда хотите установить камеры. Это гарантирует, что в машине нет электричества, и вы сможете избежать удара током.

Шаг 3: Установите камеру заднего вида на номерной знак

Снимите номерной знак с автомобиля и решите, где именно вы хотите разместить камеру. После этого отметьте места маркером и просверлите отверстие в отмеченном месте на бампере.

Отверстие для проволоки будет иметь острые края. Поместите туда круглую резиновую втулку. Это поможет замаскировать края и защитить провода.

Если кабели будут тереться об острые края металлической пластины, это может привести к износу проводов и оголению токоведущих проводов, которые необходимо снова заменить. Поэтому убедитесь, что вы используете резиновую втулку для более гладкой работы.

После установки резиновой втулки пропустите провода камеры через отверстие. Как только вы это сделаете, вверните номерной знак обратно в стереосистему.

Шаг 4. Узнайте, что входит в комплект камеры заднего вида

В камере вы найдете два типа проводов. Один разъем питания, а другой должен быть разъемом видеовыхода. Вы также найдете видеопровод и еще один провод, который передает видеопоток на радио в комплекте камеры.

В механизме камеры вы найдете провод питания камеры с двумя свободными концами. Один красный, а другой черный. Хотя цвета кабелей различаются от одной модели к другой, функция одна и та же.

Вы также найдете длинный видеокабель для подключения к автомобильному стереомонитору для отображения видеопотока.

Видеокабели имеют две вилки, и обе вилки содержат провода меньшего размера внутри. Вы должны знать, что более длинные видеокабели передают видео, а другой конец видеоштекера вводит его в радио. С другой стороны, более короткие видеопровода подключаются к источнику питания и задней передаче.

Шаг 5: Найдите источник питания для камеры и подключите провода питания

Чтобы камера работала правильно, у нее должен быть источник питания. Самый эффективный способ найти источник питания — использовать задний фонарь автомобиля. Вы можете найти источник питания там, так как задние фонари нуждаются в электричестве, чтобы загореться.

Как прикрепить к камере? Ну, это относительно легко. В заднем фонаре есть провода, подсоединенные к фонарю заднего хода. Вы можете определить, какой провод положительный, с помощью мультиметра и подключить его к соответствующему разъему питания камеры.

Вы можете прикрепить краны для чая к проводу заднего фонаря и прикрепить краны для чая к проводу провода питания. Затем можно подключить чайные краны. Один будет положительным проводом, а другой – заземляющим. Теперь у вашей камеры есть питание!

Шаг 6. Подсоедините видеокабели к радиопорту

Видеокабель, входящий в комплект, очень длинный. Подсоедините один из видеопроводов к видеопорту камеры, а другой провод к радиопорту.

В разъеме видеоштекера от двух портов видеопровода идут два небольших кабеля. Один из меньших видеопроводов должен быть подключен к проводу задней передачи, который находится в портах радио, а другой должен быть подключен к положительному порту лампы заднего хода заднего фонаря.

Поскольку меньший видеопровод подключен к источнику питания, провод шестерни будет очень функциональным. Он сообщит радио всякий раз, когда включается режим заднего хода.

При переключении в режим парковки задние фонари выключаются. Поскольку задние фонари будут выключены, камера тоже будет выключена. Радио вернется к настройкам, которые были включены ранее.

Шаг 7. Разберите все провода камеры

Вы найдете дыру в багажнике автомобиля, как только отсоедините панели. Как только вы найдете отверстие в отсеке для хранения, поместите провода в отверстие и аккуратно спрячьте кабели внутри половицы автомобиля, пока не дойдете до радио или головного устройства автомобиля.

После того, как вы протянули провода через салон к передней части автомобиля, начинайте разбирать автомагнитолу. Открутите магнитолу от приборной панели с помощью отвертки. Внутри разобранного радиоприемника вы найдете разъем для радиоприемника и штекер задней передачи.

Убедитесь, что у вас есть цифровой экран в радио, который может работать как экран для видео. Если у вас нет такой стереосистемы, вам придется приобрести автомобильную стереосистему с резервной камерой с цифровым экраном.

Вот так ваша камера заднего вида настроена на головное устройство!

Читать далее: Проводная или беспроводная резервная камера — что лучше?

Заключение

Камера заднего вида — важнейший компонент вождения. Это поможет вам лучше ориентироваться и гарантирует, что у вас будет меньше несчастных случаев в жизни.

Процесс установки камеры заднего вида может показаться пугающим, если не знать, как подключить камеру заднего вида к головному устройству. Однако, если вы знакомы с работой автомобиля и знаете, как разобрать или собрать детали, вам не составит труда следовать руководству.

Просто следуйте инструкциям, описанным в нашем руководстве по подключению камеры заднего вида, и вы достигнете своей цели!

Также читайте:

• Как подключить сабвуфер к автомобильной стерео

• Как подключить MP3 -плеер к Car Stereo

• Как остановить шум двигателя на радио

• . Разрядка батареи стереосистемы

• Как починить автомобильную магнитолу с сенсорным экраном

Как подключить резервную камеру к радио за 7 шагов

Если в вашем автомобиле нет камеры заднего вида, но есть радио с видеомонитором. И если вы хотели бы установить камеру или просто обновить существующую, то это руководство для вас. Могут быть и другие условия для установки камеры, но в этом руководстве предполагается, что в вашем автомобиле уже установлен монитор.

Прежде чем начать

Чтобы гарантировать успех этой установки, необходимо выполнить несколько предварительных условий, прежде чем двигаться дальше. Они следующие:

– Подтвердите видео вход вашего радио

Это первый шаг, потому что если ваше головное устройство не поддерживает видео, то нет необходимости продолжать. Вы можете проверить руководство вашего автомобиля для уточнения.

Несмотря на то, что видеовход в основном представляет собой штекер RCA желтого цвета, некоторые автопроизводители также могут использовать уникальные штекеры для видеовхода своей системы. В таком случае вам придется приобрести адаптер.

– CAN-шина и триггерные кабели

Локальная сеть контроллеров, также называемая шиной CAN, представляет собой систему, используемую автопроизводителями для упрощения проводки в автомобиле. Триггерные кабели — это отдельные провода, идущие от видеомонитора к фонарям заднего хода автомобиля. Когда это возможно, монитор использует триггерный кабель, чтобы знать, когда переключиться на подачу с камеры. Убедитесь, что ваш автомобиль управляет вашим стоп-сигналом с помощью шины CAN, потому что, если это так, вам не нужно устанавливать триггерный кабель.

– Инструменты

В зависимости от типа автомобиля вам потребуются отвертки, плоскогубцы, штифты и инструменты для снятия отделки. Наличие подходящих инструментов позволит вам аккуратно и аккуратно снять детали автомобиля, необходимые для успешной установки.

7-этапный процесс установки камеры заднего вида

Шаг 1. Разберите автомобиль

Первым шагом является осторожное снятие приборной панели вашего автомобиля или любой другой детали, которую необходимо снять, прежде чем можно будет продолжить установку. Вам также придется освободить место в задней части вашего автомобиля, чтобы найти кабели, питающие задний фонарь, и оптимально установить саму камеру. Здесь вам пригодится руководство к вашему автомобилю, потому что оно может предложить полезные схемы, которые помогут вам правильно демонтировать необходимые части автомобиля.

Шаг 2: Установка камеры

Второй шаг — установка камеры заднего вида. Это может быть легко или сложно, в зависимости от типа вашей камеры. Камеры номерного знака для автомобилей и камеры на крыше для фургонов установить проще всего. Большинство камер поставляются с установочным комплектом, поэтому используйте его и правильно установите камеру.

Шаг 3. Подсоедините кабели камеры

Для многих это становится немного сложным, поэтому будьте внимательны.

а). Подсоедините кабель питания постоянного тока к красной розетке постоянного тока камеры. Кабель питания постоянного тока имеет 2 провода. Один провод обычно красный, а другой черный.

б). Подключите два других конца этого кабеля питания к фонарю заднего хода вашего автомобиля. Красный провод подключается к кабелю обратного хода +12 В, а черный подключается либо к -12 В, либо к шасси автомобиля (массе).

в). Там будет длинный кабель с желтыми штекерами RCA на каждом конце. Подсоедините один из этих штекеров к желтой розетке RCA камеры.

г). Этот же длинный кабель должен иметь короткий провод, отходящий от каждого штекера RCA. Это триггерный провод. Если вы хотите, чтобы монитор автоматически отображал изображение с камеры при переключении на заднюю передачу, подключите этот триггерный провод к тому же кабелю +12 В фонаря заднего хода. Обратите внимание, что ваш монитор должен поддерживать триггерные кабели, чтобы это работало.

д). Если ваша камера представляет собой беспроводную систему, вам придется подключить к камере кабель с красными и желтыми штекерами. Это передающая часть беспроводной системы. Приемная часть беспроводных установок обычно имеет только один желтый штекер и триггерный провод.

Шаг 4. Протяните кабель

Теперь вам нужно проложить кабель от задней части автомобиля к передней. Если ваша система резервных камер относится к беспроводному типу с передатчиком и приемником, вы можете пропустить этот шаг.

Шаг 5: Подсоедините радиокабели

а). Подключите другой желтый штекер RCA длинного кабеля к видеовходу автомобильного радиоприемника. При необходимости используйте переходник. Если у вас есть беспроводная система, подключите один желтый штекер приемника к автомобильному радиоприемнику.

б). Если ваш монитор поддерживает триггерные провода, подключите триггерный провод к монитору. Беспроводные системы обычно имеют триггерный провод на этом конце приемника. Если в вашем автомобиле используется декодер шины CAN для управления фонарями заднего хода, то триггерный кабель не понадобится.

в). В ситуации, когда вы используете систему беспроводной камеры заднего вида, вам придется дополнительно обеспечить питание приемника.
