Подготовка к установке автомагнитолы Pioneer

Перед началом установки автомагнитолы Pioneer необходимо выполнить несколько подготовительных действий:

Отключить аккумулятор автомобиля, чтобы обезопасить электрику от короткого замыкания
Подготовить необходимые инструменты — отвертки, плоскогубцы, изоленту
Снять старую магнитолу, если она установлена
Проверить наличие всех необходимых проводов и разъемов для подключения новой магнитолы

Только после этого можно приступать непосредственно к установке новой автомагнитолы Pioneer.

Схема подключения проводов автомагнитолы Pioneer

Правильное подключение проводов — ключевой этап установки магнитолы. Схема подключения проводов Pioneer стандартная:

Желтый провод — постоянный плюс (+12В)
Красный провод — плюс от замка зажигания
Черный провод — масса (-)
Синий провод — управление антенной/усилителем
Оранжевый/белый — подсветка
Серый и серо-черный — правый передний динамик
Белый и бело-черный — левый передний динамик
Фиолетовый и фиолетово-черный — правый задний динамик
Зеленый и зелено-черный — левый задний динамик

При подключении важно соблюдать полярность и не перепутать провода между собой.

Пошаговая инструкция по установке автомагнитолы Pioneer

Процесс установки магнитолы Pioneer включает следующие основные этапы:

Подключение питания и массы магнитолы
Подсоединение проводов к динамикам
Подключение антенны
Установка магнитолы в посадочное место на приборной панели
Проверка работоспособности всех функций

Рассмотрим каждый этап подробнее.

Подключение питания магнитолы

Для подключения питания необходимо:

Желтый провод подсоединить к постоянному плюсу от аккумулятора
Красный провод — к плюсовому проводу, идущему от замка зажигания
Черный провод — к кузову автомобиля (масса)

Обязательно нужно установить предохранитель в цепь питания магнитолы.

Подключение проводов к динамикам

Провода от магнитолы подключаются к соответствующим проводам акустики автомобиля, соблюдая полярность и расположение динамиков.

Подключение антенны

Штекер антенны вставляется в соответствующее гнездо на задней панели магнитолы Pioneer.

Установка магнитолы в приборную панель

Магнитола устанавливается в штатное место на приборной панели и фиксируется с помощью специальных креплений из комплекта.

Настройка автомагнитолы Pioneer после подключения

После установки необходимо выполнить базовую настройку магнитолы Pioneer:

Установить текущее время и дату

Настроить радиостанции
Отрегулировать звучание с помощью эквалайзера
Настроить яркость и цвет подсветки дисплея
Активировать Bluetooth для подключения телефона

Более детальная настройка функций выполняется согласно инструкции к конкретной модели магнитолы Pioneer.

Возможные проблемы при подключении магнитолы Pioneer

При самостоятельной установке автомагнитолы Pioneer могут возникнуть следующие проблемы:

Магнитола не включается — проверьте правильность подключения питания
Нет звука в динамиках — проверьте подключение проводов к акустике
Плохой прием радио — проверьте подключение антенны
Сбрасываются настройки — замените батарейку в магнитоле

Большинство проблем решается проверкой правильности подключения всех проводов.

Преимущества профессиональной установки магнитолы Pioneer

Хотя установку магнитолы Pioneer можно выполнить самостоятельно, есть ряд преимуществ обращения к специалистам:

Гарантия на работу и оборудование
Профессиональная настройка звучания
Аккуратный монтаж без повреждения салона
Дополнительная шумоизоляция при необходимости
Решение нестандартных ситуаций при установке

Профессиональная установка обеспечит максимальное качество звучания и долговечность работы автомагнитолы Pioneer.

Заключение

Установка автомагнитолы Pioneer — не самая сложная операция, но требует аккуратности и соблюдения правил подключения. При наличии опыта и инструментов ее можно выполнить самостоятельно. Главное — внимательно изучить схему подключения и инструкцию к конкретной модели магнитолы. В случае сомнений лучше доверить установку профессионалам, чтобы обеспечить качественное звучание и долгую службу аудиосистемы.

Все о подключении автомагнитолы PIONEER своими руками

Поскольку вопрос возможности подключения магнитолы Пионер своими руками достаточно актуален, в данной статье об этом процессе будет рассказано подробно. Если человек хотя бы немного разбирается в электронике, то подключение магнитолы фирмы Пионер у него не займет слишком много времени и сил.

Для того чтобы подключить магнитолу Пионер, следует разобраться в маркировке проводов. В базовую комплектацию магнитолы входит два стандартных соединительных разъема, соответствующих типу ISO. Состоят они из группы контактов, по 8 штук в каждом. Один из таких разъемов служит для проведения подключения именно силовой цепи, а другой – непосредственно для акустики.

Сам же процесс подключения магнитолы Пионер можно осуществить сразу двумя способами. При подключении первым способом необходимо будет приобрести специальный переходник. Но случается и так, что автомобилисты просто отсоединяют разъем от проводов, после чего соединяют последние с ответной частью благодаря обычной скрутке.

Для того чтобы подключить магнитолу Пионер, как, собственно, и любую другую автомобильную магнитолу, следует использовать самую стандартную схему. Магнитола содержит в себе целый ряд проводов, отличающихся друг от друга по цвету.

Каждый из этих проводов отвечает за определенные функции. Например, белый провод, на который нанесены синие полосы, несет ответственность за антенну, усилитель и сабвуфер, а вернее, за их корректную работу. Серый провод, который подключается к плюсовой клемме, обеспечивает работу переднего правого динамика. А провод того же цвета, но с черной полоской, в свою очередь, соединяется с минусовой клеммой того же динамика. Таким образом, белый провод направлен на плюсовую клемму, принадлежащую переднему динамику, а такой же, но с черной полосой – к минусовой клемме.
Далее следует перейти к этапу подключения задних динамиков. Слева к плюсовой клемме подключается зеленый провод, а такой же, но с черной полоской – к минусовой. Фиолетовый провод нужно подключить к плюсовой клемме заднего правого динамика, а фиолетовый с черной полоской, соответственно, к минусовой.

Отдельно следует отметить, что как все, без исключения, разъемы типа ISO, а также распиновка проводов относительно их цветов, всегда стандартны. В связи с этим допустить какую-либо ошибку или же перепутать провода практически невозможно. Если подключение прошло неправильно, то на панели магнитолы после ее включения будет показана соответствующая ошибка.

Не составляет никакого труда соединить разъем с его собственной ответной частью. Тем не менее, как уже говорилось ранее в этой статье, автолюбители, решившие самостоятельно провести подключение магнитолы, часто соединяют проводку вручную. Для этого им необходимо отсоединить провода от самого штекера разъема и подключить их в соответствии с функционалом. Сразу после того, как провода будут соединены, необходимо их тщательно заизолировать. Это предохранит провода от возможного последующего замыкания. Ну а для того чтобы провода со временем не рассоединились от езды, рекомендуется скрепить их при помощи пластиковых хомутов.

Во всех без исключения автомобилях непосредственно на центральной консоли либо на приборной панели предусмотрены специальные, так называемые посадочные места, на которые и устанавливается магнитола. Достаточно часто это место прикрыто декоративной панелью, которая легко снимается. Далее пред взором установщика магнитолы предстанет ответная часть проводов, которые необходимы для завершения ее подключения. Проведя этот этап, процесс подключения магнитолы можно считать завершенным.

Читайте также: Описание ламп и индикаторов на приборной панели ВАЗ 2112

Кстати, в комплекте с магнитолой обязательно идет инструкция по ее правильной установке и последующей эксплуатации, а также несколько пластин из стали с проушинами. Данные пластины необходимы для того, чтобы в случае возникновения потребности, магнитолу можно было легко вынуть из слота. Устанавливаются они по бокам самой магнитолы, после чего либо загибаются отверткой, либо закрываются специальной панелью.

Теперь понятно, что подключение магнитолы данной фирмы на самом деле не является сложным процессом. А в зависимости от модели устройства, к нему также возможно провести подключение камеры заднего вида. Но для этого потребуется приобрести саму камеру, а также произвести дополнительные манипуляции с ее подключением. Тем не менее даже это под силу простому автолюбителю без специального образования.

схема, настройка и распиновка разъема

06.04.2022

8 941 0 Медиаустройства
Автор: Виктор
Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.
Содержание
1
Характерные неисправности
2
Инструкция по эксплуатации
2. 1
Маркировка проводов
2.2
Фотогалерея «Что нужно знать о подключении»
2.3
Подключение автомагнитолы
2.4
Особенности настройки

3
Видео «Что делать, если магнитола фонит?»
Открытьполное содержание
[ Скрыть]
Характерные неисправности
Ошибка автомагнитолы Пионер
Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:
Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.

Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.

Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации
Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.
Маркировка проводов
В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя.
На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.
Подробная распиновка разъема:
Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.

Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
Серый. Соединяется с положительным контактом динамика — переднего правого.
Черно-серый — минусовой контакт правого переднего динамика.
Белый — плюс переднего левого динамика.
Черно-белый — минусовой контакт этой же колонки.
Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
Фиолетовый и фиолетово-черный провода идут на задний правый динамик.
Фотогалерея «Что нужно знать о подключении»

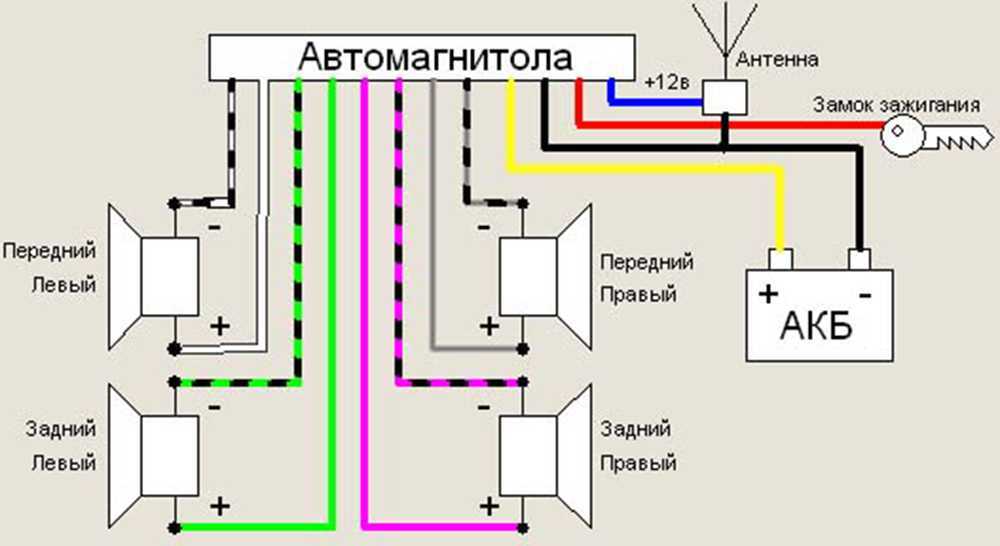

1. Схема соединения магнитолы с усилком
2. Маркировка контактов на штекере
3. Обозначение контактов на разъеме
Подключение автомагнитолы
Подключение магнитолы Pioneer выглядит следующим образом:
Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.

Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки
Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.
Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:
SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.
