Как подключить блок питания к антенне телевизора?

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

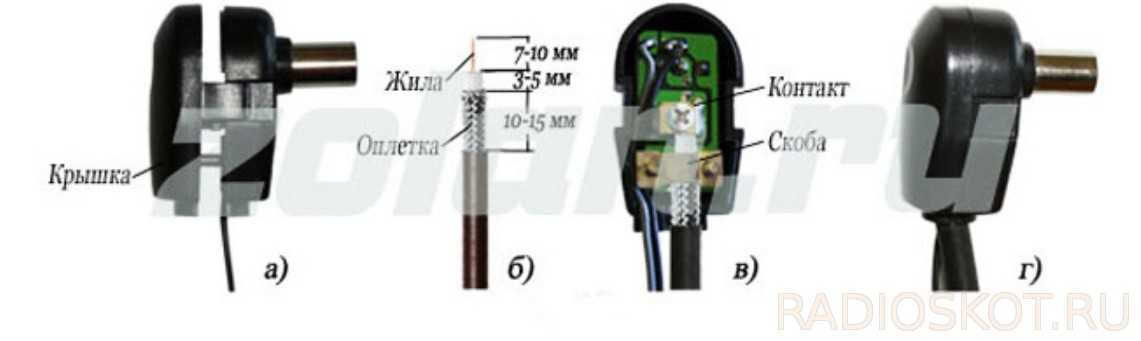

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

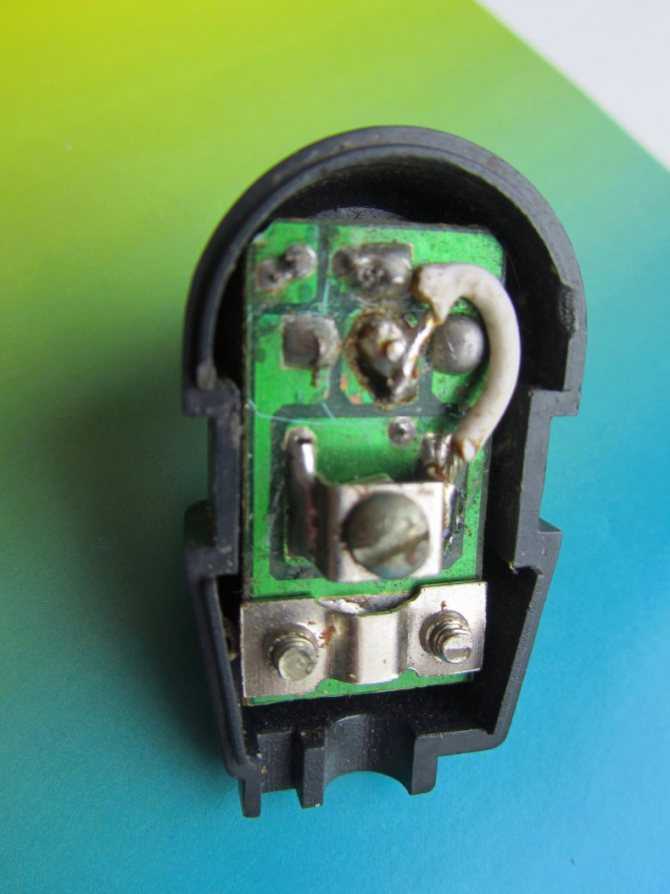

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания для антенного усилителя с адаптером

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Неисправности

Лабораторный блок питания своими руками

Существует ряд наиболее распространенных неисправностей антенного БП:

• выход со строя такого элемента конструкции блока, как трансформатор;
• поломка стабилизатора;
• неисправность фильтра устройства.

Также нередко поломка блока питания связана с выходом из строя предохранителя, что, как правило, вызывает перегрузка вторичной цепи или же скачки напряжения. Для выявления данной проблемы при неисправности БП достаточно измерить сопротивление на вилке устройства. Заметим, что отсутствие напряжения может говорить и об обрыве первичной трансформаторной обмотки.

Неисправность стабилизатора вызывает понижение или повышение напряжения питания усилителя антенны, что зачастую приводит к его поломке (полный выход со строя). Для выявления проблемы выполняется замер напряжения на выходе БП.

Немалую роль в работе блока питания играют и фильтрующие конденсаторы, неисправность которых может вызывать серьезные помехи изображения при просмотре телевизора. Как правило, такая поломка имеет характерные признаки: помехи в виде достаточно широких горизонтальных черных полос, которые медленно перемещаются по телеэкрану.

Как подключить антенный усилитель к блоку питания

В зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км.

Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Антенный усилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. На фотографии показано как подключить телевизионный провод к антенному усилителю SWA.

Центральная жила зажимается одним винтом, а экранирующий провод зачищается от изоляции, заворачивается и зажимается винтами с помощью планки. Тут главное не допустить замыкание проводов экрана с центральной жилой. Таким способом подключаются антенные усилители любого типа, установленные непосредственно на антенне.

В продаже имеются специальные блоки питания — адаптеры с переходниками, позволяющие подать питание на антенный усилитель. На фотографии один из них. Подключить такой адаптер просто, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах надеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Если открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали схемы развязки, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания

для антенного усилителя с адаптером

Представленный выше на фотографии блок питания — адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Для исключения потерь видеосигнала и пропадания постоянного напряжения на вход телевизионного приемника предусмотрен LC-фильтр, выполненный на элементах L1 и C3. Дроссель L1 не пропускает высокочастотный телевизионный сигнал на схему блока питания, но без потерь позволяет постоянному току поступать на центральную жилу телевизионного кабеля, идущего от телевизионного антенного усилителя. Конденсатор C3 предотвращает протекание постоянного тока от блока питания на вход телевизора, но без потерь пропускает телевизионный сигнал.

При самостоятельном изготовлении блока питания с адаптером детали можно использовать любого типа. Обычно потребляемый ток антенных усилителей не превышает 150 мА, что составляет менее 2 ватт, поэтому трансформатор для блока питания подойдет любой мощности с выходным напряжением 15-18 В. Дроссель можно изготовить, намотав на диэлектрическое основание, например полоску стеклотекстолита шириной 5 мм, 25-30 витков эмалированного медного провода диаметром 0,1-0,5 мм.

Недостатки представленной конструкции блока питания с адаптером

К недостаткам блока питания – адаптера такой конструкции можно отнести наличие неэкранированного участка центральной жилы телевизионного кабеля в месте запайки в печатную плату, что при наличии помех, например от работающего пылесоса, может привести к наводке их на видеосигнал. Проникновение помех можно исключить, установив на печатной плате в месте пайки проводов дополнительный экран.

Самостоятельное изготовление адаптера

для подачи питающего напряжения на антенный усилитель

Переходник-адаптер, с более широкими техническими возможностями можно сделать своими руками из любого антенного краба-разветвителя. Если необходимо запитать телевизионный усилитель и одновременно подключить к антенне несколько телевизоров, то это несложно сделать, дополнив схему краба всего тремя деталями, которые будут выполнять функцию развязки.

Устройство и схема краба

Телевизионный краб представляет собой металлическую коробку с F-разъемами. Внутри, на центральных выводах разъемов распаяны детали (высокочастотные трансформаторы) разветвителя телевизионного сигнала. Высокочастотный трансформатор представляет собой по форме кольцо или трубку из феррита с магнитной проницаемостью 600-2000, на которые намотаны от 1 до 10 витков эмалированного провода диаметром 0,2-0,3 мм равномерно расположенные по всей окружности.

На фотографии краба, с которого снята задняя крышка, хорошо видно как распаяны ферритовые трансформаторы для подключения трех телевизоров. Этот краб собран по ниже приведенной Электрической принципиальной схеме.

Все выпускаемые крабы собраны по приведенной электрической принципиальной схеме, могут быть незначительные отклонения – установлены дополнительно разделительные и фильтрующие конденсаторы, дросселя, согласующие резисторы.

Как самому сделать адаптера

для подачи питающего напряжения на антенный усилитель

При изготовлении адаптера для подачи питающего напряжения на антенный усилитель с развязкой, я решил не устанавливать дополнительный разъем для подключения блока питания, а использовать один из разъемов для подключения F-штекера. Для этого пришлось удалить один из трансформаторов, ограничив возможность краба подключением только двух телевизоров.

В результате переделки к крабу можно будет подключать только два телевизора, и его схема изменилась.

Осталось установить в крабе LC-фильтр и адаптер будет готов для применения. Так как корпус краба выполнен из дюралюминия, то соединить вывод конденсатора к нему пришлось через дополнительно установленную латунную клемму, прикрученную к корпусу адаптера с помощью винта и гайки с фасонной шайбой.

В результате доработки, электрическая принципиальная схема краба приобрела следующий вид. Как видно из схемы, трансформатор Т1 остался родной, а добавились дроссель и два конденсатора.

Для лучшего согласования схемы можно между выходными выводами XW2 и XW3 припаять резистор величиной 150 Ом. Устанавливать адаптер можно в любом удобном месте, непосредственно у одного из телевизоров, или например, у входа кабеля в квартиру. Если нужно подключить только одни телевизор, то трансформатор Т1 можно удалить, а правый вывод конденсатора С1 припаять непосредственно к центральному выводу одного из разъемов XW2 или XW3, к которому и подключать кабель, идущий к телевизору.

Подключение блока питания к адаптеру

Так как я решил подключить блок питания к крабу через один из его F-разъемов, то для реализации этой идеи пришлось сделать переходник с обыкновенного двойного провода идущего с блока питания на коаксиальный кабель.

Для этого нужно взять отрезок антенного кабеля длиной 5 см, разделать его одни конец и надеть F-накрутку. Ко второму концу, как показано на фотографиях, припаять со сдвигом провода, идущие от блока питания. Положительный вывод припаивается к центральной жиле антенного кабеля.

Если не хочется возиться, то можно установить в корпусе краба стандартный разъем для подключения блоков питания и через него подавать напряжение на антенный усилитель через сделанный своими руками адаптер.

Блок питания, антенна и кабель

---

Эркогенер > Часто задаваемые вопросы – Поддержка > Блок питания, антенна и кабель

1. Антенна — Оптимизация принимаемых сигналов GPS
2. Антенна — можно ли подключить удлинитель кабеля к антенне 2G/3G?
3. Антенна — какое расстояние между двумя антеннами GenPro 40e?
4. Блок питания — меры предосторожности перед выключением GSM-модема
5. Электропитание — полностью ВЫКЛЮЧИТЕ GenPro или GenLoc, оснащенные внутренней батареей
6. Блок питания. Какой блок питания можно использовать с моим продуктом?
7. Антенна — Выбор и расположение моей антенны

Антенна — Оптимизация принимаемых сигналов GPS

Магнитная антенна GPS должна быть идеально установлена ​​в месте «открытого неба» стороной излучения к небу, как если бы она была размещена на крыше автомобиля.

Задняя часть

Антенна. Могу ли я установить удлинитель кабеля на антенну 2G/3G?

Да, но добавление кабелей также означает добавление разъемов. Каждый дополнительный разъем приведет к затуханию сигнала и падению значения принимаемого сигнала (см. команду AT+CSQ).
Рекомендуется не превышать длину кабеля 10/15 м. Для установок, требующих длинного удлинения, лучше использовать один единственный кабель с малыми потерями и без разъемов.
Также возможно расширение последовательного канала (RS232/RS485/Ethernet)

Сзади

Антенна — какое расстояние между двумя антеннами GenPro 40e?

Рекомендуется размещать 2 антенны на расстоянии 1 м друг от друга.

Назад

Блок питания — Меры предосторожности перед выключением GSM-модема

Рекомендуется отключить изделие от сети оператора командой:
AT+COPS=2
Дождаться ответа OK и отключить питание поставлять.

Задняя сторона

Электропитание — полностью ВЫКЛЮЧИТЕ GenPro или GenLoc, оснащенные внутренней батареей

Выполните следующие действия:
Отправьте команду AT+COPS=2 (отключение от сети)
Отключите внешний источник питания
Подождите более или менее 20 секунд
Отправьте команду AT+GPIOSET=35,0 (выключает обслуживание аккумулятора)

Назад

Блок питания — Какой блок питания можно использовать с моим продуктом?

1 — Выберите блок питания, предложенный в описании продукта или предложенный в каталоге аксессуаров.
2 — Большинство продуктов поставляются с красным/черным кабелем питания для подключения к внешнему источнику питания. Минимальные и максимальные значения диапазона напряжения и тока указаны на этикетке изделия.
Соблюдайте требуемый ток: см. документацию по изделию (Руководство пользователя)

Назад

Антенна — выбор и размещение моей антенны

Выберите одну из антенн, предложенных в нашем каталоге аксессуаров. Соблюдайте совместимость с используемыми сетями и связью с вашим продуктом.
Установка и выбор антенны очень важны: магнитная антенна должна быть размещена на металлической поверхности, которая обеспечивает роль заземления, необходимую для четвертьволновых антенн (например, крыша транспортного средства, верхняя поверхность металлического шкафа)
Никогда не размещайте антенну внутри металлического корпуса, в этом случае предпочтительнее использовать антенну с резьбовым креплением на теле.
Для пластикового корпуса внутрь можно поместить клейкую патч-антенну. Клейкая сторона является излучающей стороной.
Не используйте антенну с высоким коэффициентом усиления, если прием уже корректен с антенной 0 дБи.
Настенные антенны с высоким коэффициентом усиления должны быть размещены снаружи.

Задняя сторона

---

Если блок питания вашей антенны сломается, можете ли вы использовать другой?

Людям нравятся усиленные антенны. Хотя ничто не заменит гигантскую антенну на крыше, антенна с усилителем может максимально эффективно использовать небольшое пространство. Чистый, современный усилитель помогает слабым сигналам передаваться по кабелю на ваш телевизор без потери.

Современные антенны рассчитаны на долгие годы. Но давайте будем честными. Иногда что-то ломается. Иногда вы наступаете на кабель или вытаскиваете что-то из стены не в ту сторону, когда пылесосите. Это может относиться и к источникам питания, которые поставляются с антеннами. (Мы называем их «мощными инжекторами», и ниже я объясню почему.) К сожалению, эти силовые инжекторы обычно не продаются отдельно. Так что ты можешь сделать?

Усилители с блоком питания USB

Многие антенны и усилители, такие как антенна Winegard Elite и усилитель LNA100, используют шнуры USB для питания. В этом случае вы действительно в хорошей форме. Вы можете использовать практически любое зарядное устройство USB. Как правило, даже дешевые из аптеки будут работать. Пока кабель не поврежден, вы можете подключить его к любому зарядному устройству, и оно будет работать. Если проблема в кабеле, его можно заменить практически любым идентичным.

Просто убедитесь, что вы используете правильный кабель. По какой-то причине многие антенны по-прежнему используют стандарт Mini USB (слева), в то время как почти все телефонные кабели сегодня используют либо Micro USB (справа), либо USB типа C. Вы все еще можете приобрести старые кабели Mini USB в Solid Signal или везде, где вы покупаете такие вещи.

Усилители с коаксиальным инжектором питания

Источники питания с коаксиальным подключением называются «инжекторами питания». Инжектор питания подает питание на тот же кабель, что и сигнал. Они не мешают друг другу из-за некоторых аккуратных физических случайностей.

К сожалению, трудно найти форсунки, продаваемые отдельно. Каждый раз, когда мы получаем хороший запас их в разных диапазонах, они быстро распродаются. Таким образом, вы можете застрять с тем, что вы можете найти. Должны ли вы использовать «тот, который вы можете найти?»

Это старый блок питания от DIRECTV DECA. Это может сработать в крайнем случае, а может и нет. Вот как сказать.

Вольты

Каждый источник питания будет иметь номинал, показывающий количество вольт и ампер, которые он выдает. Вольты важнее. Вам нужен инжектор питания, который обеспечивает то же количество вольт, что и тот, который вы заменяете. Слишком мало вольт, и усилитель не будет работать. Слишком много, и усилитель перегреется или сгорит.

Обычно вы можете выбрать силовой инжектор с номинальным напряжением в пределах 2-3 вольт от того, который вы заменяете. Если ваш старый инжектор использует 12 вольт, вы обычно можете обойтись 10 или 14 вольтами, но не заходите дальше этого.

Усилители

Здесь у вас есть некоторая гибкость.
