Что такое проходной выключатель и для чего он нужен?
Добрый день. Сегодня хотелось бы поговорить что такое проходной выключатель, как он работает и для чего он собственно создан. Современный мир настолько быстро меняется что мы порой не успеваем следить за всеми появляющимися новинками на рынке электротехники.
Давайте представим такую ситуацию, что в помещении у нас имеется длинный коридор и для того чтобы включить свет в нем, необходимо нажать на выключатель вначале коридора и все вроде бы здорово, но как после того как мы прошли по светлому коридору выключить в нем свет? Как же быть? Неужели придется возвращаться к началу коридора и снова нажать на выключатель? Решение есть: проходной выключатель.
Это электротехническое устройство, которое позволяет управлять одним и тем же источником света из разных частей помещения. Один проходной выключатель устанавливается при входе, а второй проходной выключатель располагается в удобном для последующего выключения света месте, например на выходе из помещения. Таким образом при входе мы включаем свет, идем по освещенному помещению, а при выходе у нас есть возможность простым движением руки погасить свет. Применяются в основном такие решения в коридорах, залах, холлах, спальнях, проходных комнатах. Это очень удобно, позволяет экономить наше время, вносит в нашу жизнь комфорт.
Устройство и монтаж проходного выключателя.
Для того чтобы лучше понимать как устроен внутри проходной выключатель давайте посмотрим на его схему подключения.

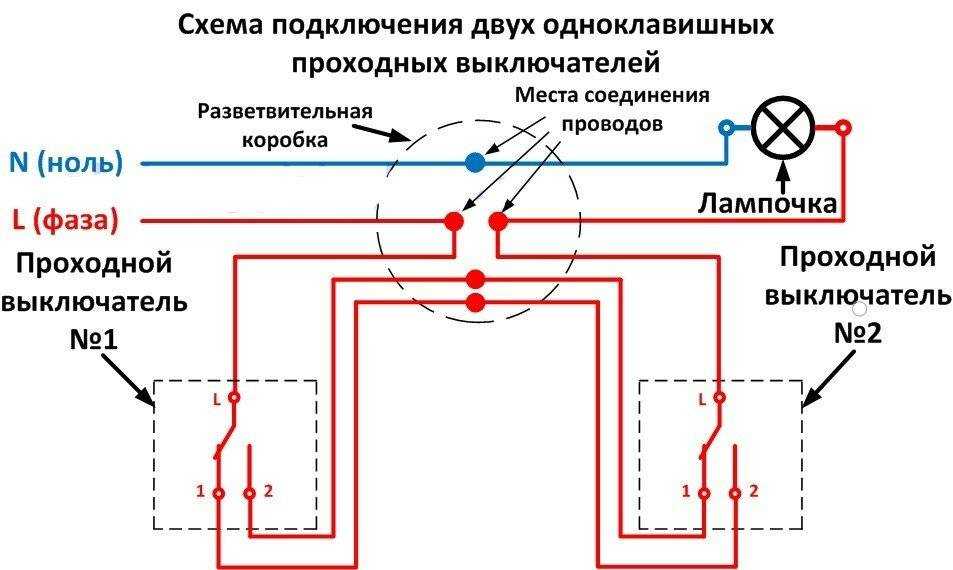

Схема подключения проходного выключателя
Проходные выключатели работают всегда в паре ( больше 2 может быть, меньше нет ). У каждого проходного выключателя имеется три клемных зажима ( см.
схему ), По своей сути все просто, один клемный зажим, назовем его «общий», а два остальные, это пути по которым может проходить ток. Т.е. проходной выключатель всегда имеет один нормально замкнутый контакт, внутри него просто перекидывается подвижная планка, замыкая «общий» контакт либо с одним клемным зажимом, либо с другим.
Итак, нулевой проводник ( голубой цвет «N» ) всегда подключается напрямую к лампочке. С фазным же проводником немного сложнее. Фазный провод ( красный цвет «L» ) первым делом присоединяется к «общей» клемме первого выключателя, также фазный провод должен выйти из «общей» клеммы второго выключателя и присоединяется к лампочке. Остальные же клеммы выключателей соединяются параллельно согласно схеме.
т. +7 (933) 335-40-47
виды, особенности монтажа и принцип работы
Переключатель трехклавишный проходной – это электрический прибор, предназначенный для управления одним источником освещения из разных мест.
Визуально имеет много сходств с привычными переключателями, принцип работы одинаковый – замыкание и размыкание цепи освещения.
Содержание
- Зачем нужен трехклавишный перекрестный выключатель
- Конструкция и принцип работы
- Регулирование освещения из двух мест
- Регулирование освещения из трех мест
- Пример использования
Зачем нужен трехклавишный перекрестный выключатель
Трехклавишный перекрестный выключательТройной проходной переключатель дает возможность потребителю управлять одним или несколькими источниками освещения из разных мест. Монтаж устройства целесообразен в помещениях с большой площадью, например, в загородных домах и длинных коридорах, на стадионах и концертных площадках и подвальных помещениях.
Загородный дом с несколькими этажами удобно оснащать такими устройствами. К примеру, поднявшись на второй этаж, можно отключить осветительные приборы на первом. Также тройной переключатель часто устанавливают, чтобы управлять уличным освещением.
Конструкция и принцип работы
Схема тройного проходного выключателя внешне ничем не отличается от традиционных устройств. Единственное весомое отличие – первое оснащено рабочим узлом контактной группы, помещенным внутрь корпуса. В проходном переключателе при изменении положения клавиши одна цепь размыкается, а другая сразу же замыкается. Такой принцип перебрасывания контактов позволяет в паре работать нескольким переключателям, управляя одной лампочкой.
Принцип работы выключателя основывается на наличии в устройстве коммутации реверсных электрических проводников. Работа осуществляется следующим образом: при изменении положения клавиш одновременно происходит замыкание одной и размыкание другой цепи. Из-за таких особенностей устройства прибор было бы правильнее называть не выключателем, а переключателем. Также специалисты его именуют, как дублирующий, перекрестный и перекидной выключатель.
Регулирование освещения из двух мест
Одним источником освещения или целой группой можно одновременно управлять из нескольких удаленных мест.
Часто перекрестные приборы устанавливают на приусадебных участках, в больших загородных домах и длинных коридорах. Для подсоединения потребуется стандартная схема подключения дублирующего электрического прибора.
В управлении освещением из двух мест задействовано три участка цепи:
- Кабель от сети (220 В) ведется от защитного автомата, расположенного в распределительном щитке, к коробке.
- Провод от одного перекрестного прибора к коробке расключения.
- Провод от второго перекрестного прибора к расключающей коробке.
В управляющую коробку заводится три электрических провода. Для управления освещением из двух мест используют схему подсоединения двухклавишных проходных выключателей.
Регулирование освещения из трех мест
Установить такую разновидность конструкции можно также в любом удобном месте. В схеме дублирующий прибор подключается между обыкновенными проходными переключателями. Применяться могут по любому желанию заказчика, например, на приусадебном участке, в лестных маршах, длинных коридорах.
Соорудить такое устройство можно и своими руками, не владея специфическими знаниями и навыками. Для этого требуется внести небольшие конструктивные изменения в двухклавишное перекрестное устройство. Выходные контакты оснащаются двумя перемычками, а клавиши объединяют в одну, достаточно просто их склеить друг с другом. Важно, чтобы при соединении крепежные разъемы на клавишах совпадали со штырями, расположенными на выключателе. Вовсе не обязательно изготавливать его самостоятельно в домашних условиях, в строительных магазинах продавец предложит большой ассортимент переключателей.
Пример использования
Использование перекрестного переключателя уместно при необходимости освещения большой территорииНапример, вернувшись вечером в частный дом, нужно дойти до входной двери через темный двор. В этом случае уместно монтировать перекрестный переключатель в нескольких местах. Недалеко от распределительного щитка, расположенного в коридоре, монтируют распределительную коробку и один перекрестный переключатель.
Для второго наиболее подходящее место – на заборе недалеко от калитки.
Осветительными приборами на улице могут стать небольшие фонарные столбы, установленные вдоль приусадебного участка. В строительных магазинах на отделах электротоваров есть большой ассортимент уличных «люстр» с разным дизайном.
Электрические кабели от уличного освещения предпочтительнее прокладывать в траншеях под землей в специальных пластиковых трубах. Оптимальная глубина залегания — не более полуметра. Учитывать глубину промерзания почвы не имеет смысла, поскольку медные электрические кабели не боятся низких температур.
Если в помещении висит одна большая люстра, оснащенная двумя группами ламп или вдоль коридора стоит несколько бра, лучше использовать не трехклавишные устройства, а двухклавишные перекрестные выключатели в сочетании с дублирующими. Схема подсоединения немного сложнее, но специалисты отмечают преимущества именно такого способа подключения.
Из недостатков электрического прибора можно отметить лишь высокую стоимость.
Качественные переключатели имеют привлекательный внешний вид и длительный эксплуатационный срок, не вызывает сложностей в монтаже.
Приобрести электрические устройства можно в любом строительном или бытовом магазине, лучше отдавать предпочтение более дорогим моделям, поскольку они изготовлены из качественных материалов, в сравнении с бюджетными аналогами.
