Как настроить бортовой компьютер ВАЗ 2115: советы по подключению

Приборная панель ВАЗ-2115 обладает заранее предусмотренным местом для последующей установки бортового компьютера. В таком случае, если вам необходимо поставить контролирующее устройство в автомобиль, тогда незачем изменять конструкцию торпеды, а достаточно использовать штатное гнездо.

Бортовой компьютер дает исчерпывающую информацию водителю о следующих показателях:

  1. Режим движения ТС.
  2. Расход бензина.
  3. Состояние электрической сети автомобиля и так далее.

Помимо информационных возможностей, такое устройство способно диагностировать состояние системы управления ДВС. Отдельные разновидности бортовиков можно ставить на машины с карбюраторами. Однако чтобы все работало, понадобится дополнительная установка ряда датчиков.

В модификации ВАЗ-2113 устанавливается компьютер, который взаимодействует с контроллером системы управления ДВС. Его задачей является обработка всей входящей информации и выведение основных показателей на экран в понятном для восприятия виде.

В автомобильных магазинах сегодня реализуется большое разнообразие подобных устройств, которые отличаются по своим функциональным возможностям и месту расположения в машине.

Все функции рассматриваемого устройства разделяются на две части:

  1. Информационные.
  2. Диагностические.

Для включения необходимого режима работы служат семь кнопок на панели устройства:

  1. Нажатие этой кнопки сообщает компьютеру, что поездка началась. Этим же элементом происходит сброс накопленной информации в памяти.
  2. + и – предназначены для регулирования значений всевозможных характеристик, когда устройство находится в режиме настройки, а также для изучения информации о состоянии конкретных узлов автомобиля.
  3. Помимо отображающих функций, бортовой компьютер может подавать звуковые сигналы, когда фактические значения параметров выходят за предельно допустимые нормы. Это своего рода аварийная сигнализация.

Это далеко не все функции рассматриваемого устройства, а лишь основные возможности. Далее мы рассмотрим процесс установки компьютера в машину.

Общие принципы подключения компьютера

В основном бортовой компьютер – это недорогое устройство, но достаточно полезное. Об этом мы уже упоминали. Сейчас мы рассмотрим процесс установки БК в машину.

Если вы еще не покупали устройство, а думаете, что выбрать, обратите внимание на компанию Multitronics и Штат. Мы рассмотрим процесс подключения на примере Multitronics X140. Отметим, что в продаже сейчас есть аналогичная модификация, которая оснащается цветным дисплеем.

Покупайте бортовой компьютер в интернет-магазинах. На авторынках стоимость подобной продукции нередко сильно завышается.

К любому бортовому компьютеру нужно подвести следующие провода:

  1. Питание +12 В.
  2. Питание при включении зажигания для запуска компьютера.
  3. Питание, которое появляется при включении габаритных огней. От этого дисплей БК будет гаснуть в темное время суток.
  4. Масса.
  5. Сигнал от датчика уровня топлива. Некоторые модификации устройств позволяют не подключать этот провод. Multitronics Х140 вычисляет остаток бензина на основании мгновенного расхода.
  6. Подключить диагностическую линию от контроллера K-Line.

Для первых четырех пунктов используется 4-контактная колодка, специально предназначенная для подключения БК. Соответственно, достаточно подключить ее с переходниками, которые идут в комплектации с компьютером. Если такой возможности нет, тогда первый пункт подключается от прикуривателя, второй – от замка зажигания, 3 – с лампы подсветки прикуривателя. Масса подключается от корпуса того же прикуривателя.

Очень важно перед любыми действиями с электрической проводкой нужно сбросить минусовую клемму на АКБ. Этим вы обезопасите себя и автомобиль от коротких замыканий и прочих неприятностей. Сигнал датчика остатка топлива берется с указателя уровня бензина. Его расположение можно узнать в соответствии со схемой проводки машины.

Диагностическая линия (K-Line) подключается к колодке ЕВРО-3 в седьмое гнездо.

Читайте также: Отключение иммобилайзера на ВАЗ-2115

Если в комплекте с компьютером идет датчик температуры за бортом – он вам не понадобится, так как на ВАЗ-2115 он идет с завода. Комплектный измеритель можно использовать внутри салона, чтобы знать температуру в самой машине.

Пошаговая установка компьютера на ВАЗ-2115

Устройство будет считывать информацию с ЭБУ двигателя.

  1. Изначально обесточьте бортовую сеть автомобиля – снимите клеммы с АКБ.
  2. В автомобиле уже предусмотрено место для монтажа БК. Вся необходимая проводка уже подведена в это место.

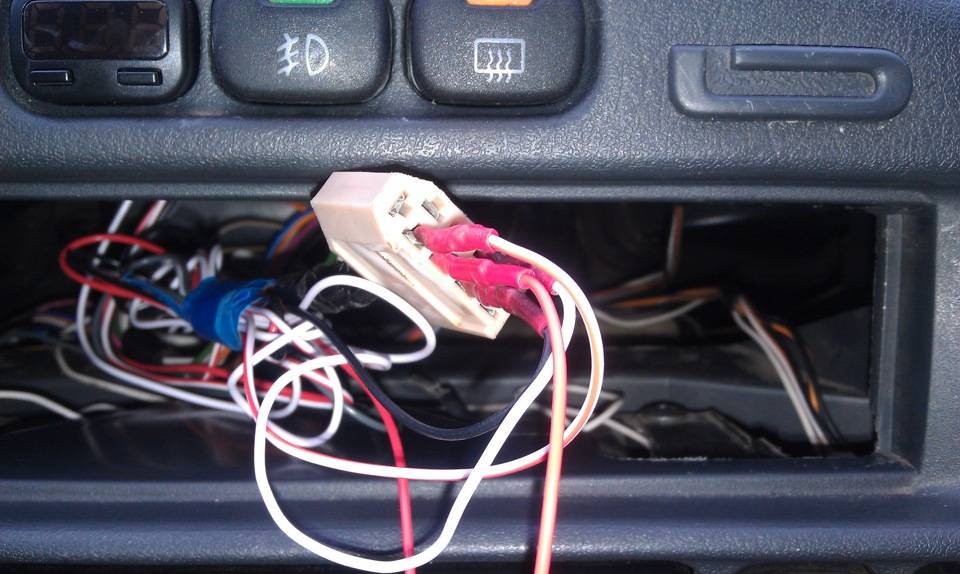

  3. Сняв заглушку, вы увидите жгут проводов и штекер – подключите все в соответствующие гнезда на компьютере и закрепите панель.
  4. На этом процесс подключения можно считать завершенным.

Правильность работы устройства рекомендуется проверять еще на этапе покупки БК. Все диагностические процессы продавец должен сделать бесплатно – это его обязанность, продать вам качественный товар.

Какими возможностями должен обладать бортовой компьютер

В следующем списке мы приводим наиболее важные функции, которые должны быть в каждом БК:

  1. Остаток топлива в баке.
  2. Напряжение в аккумуляторе.
  3. Время.
  4. Температура антифриза.
  5. Температура за бортом.

Дополнительно возможно наличие следующих опций:

  1. Средний расход бензина на 100 километров.
  2. Качество масла в моторе.
  3. Изношенность свечей зажигания.

Диагностический компьютер Multitronics Х140, помимо вышеперечисленных возможностей, обладает голосовым сопровождением. Такая функция вовремя предупреждает водителя о различных изменениях в автомобиле. Например, при исчерпании топлива система мгновенно оповещает об этом, если в баке осталось меньше 5 литров бензина. В холодное время компьютер напоминает о том, что на дороге возможен гололед.

Согласно отзывам опытных водителей, некоторых сильно раздражает подсветка дисплея при поездках вечером/ночью. Но спустя некоторое время использования все привыкают к этому устройству, и ездить без него становится уже не так удобно.

Диагностические возможности Multitronics x140:

  1. Расход бензина во время движения и стоянки.
  2. Температура антифриза. Этот показатель позволяет контролировать исправную работу температурного датчика. По нему же определяется процесс прогрева ДВС.
  3. Напряжение электрической сети автомобиля в вольтах. Благодаря этому параметру можно вовремя отследить различные неисправности генератора, проскальзывания ремня и другие поломки в бортовой системе.
  4. Тахометр отображает частоту вращения коленвала, когда мотор работает на холостых оборотах. Если отклонения значительны, это говорит о том, что присутствуют неисправности в топливной системе автомобиля.
  5. Положение заслонки дросселя. По этой характеристике можно отслеживать исправность датчика (ДПДЗ). Помимо этого, водитель знает о глубине хода педали газа. Кода мотор выключен, но зажигание включено, при нажатии на педаль показатели должны плавно изменяться от 0 до 100 процентов.
  6. Скорость. Дублирует традиционный спидометр, но здесь показания точнее.
  7. Неисправности системы впрыска.

Таким образом, рассматриваемый бортовой компьютер получает все диагностические коды поломок и интерпретирует их на свой дисплей в понятном для водителя виде. БК позволяет сбрасывать накопленную информацию.

Аварийный сигнализатор – практично или нет

Аварийное оповещение в современных компьютерах для автомобилей играют достаточно важную роль. В частности, водитель может быть оперативно оповещен о следующем:

  1. Перегрев мотора, когда температура превышает показатель в 115 градусов.
  2. Перепады в электрической сети автомобиля. Сигнал появляется, когда напряжение падает или превышает допустимые нормы.
  3. Превышение скорости по предварительно установленному пороговому значению.

Также бортовые компьютеры информируют водителя о необходимости прохождения ТО. В процессе настройки компьютера указываются показатели, при которых нужно заменить масло, воздушный фильтр и так далее.

Установка бортового компьютера – формат Сигма

Монтаж рассматриваемого устройства на ВАЗ-2115 также достаточно прост:

  1. Сбросьте клеммы с АКБ.
  2. Демонтируйте посадочную заглушку.
  3. Проводом «К-линия» соедините клемму «М» разъема диагностики и резервный вывод разъема компьютера.
  4. Далее подключите колодки БК к штатному разъему маршрутного компьютера.
  5. Подсоедините массу к АКБ.
  6. Подключите датчик температуры.

Для проверки правильности установки при включении зажигания на дисплее БК отобразятся поточные параметры. Если этого нет, удостоверьтесь, что у вас есть иммобилайзер. При его отсутствии нужно сделать перемычку между 9 и 18 клеммой разъема.

Подводя итог статьи, отметим, что бортовой компьютер на ВАЗ-2115 – это отличный помощник, который выдает водителю большое количество информации о состоянии главных узлов автомобиля. Штатные индикаторные панели, к сожалению, не могут похвастаться схожим функционалом. В таком случае отлично помогает дополнительное оборудование.

Если вы купили бортовой компьютер, но никогда не имели опыта работы с автомобильной электрикой, то установку и настройку БК лучше доверить профессионалам – это сэкономит вам время и деньги.

Примите во внимание тот факт, что каждый производитель качественного устройства комплектует товар всей необходимой документацией, как по установке, так и по настройке. В процессе выполнения работ рекомендуется в первую очередь смотреть инструкцию. В статье приведены лишь общие рекомендации и краткий обзор установки двух БК на ВАЗ-2115.

⭐ Как подключить бортовой компьютер в ВАЗ 2109 и 2115

В продолжении темы об установке бортовых компьютеров на автомобили ВАЗ, предлагаем владельцам ВАЗ 2109 и ВАЗ 2115, которые имеют электронную систему впрыска, установить на свой автомобиль штатный компьютер. Обо всех преимуществах этого устройства и о том, как определится с его выбором, предлагаем прочесть эту статью. Ну а если вы уже приобрели маршрутный компьютер, тогда предлагаем подробное руководство по его установке на ВАЗ 2109.

Где установить бортовой компьютер ВАЗ 2109, ВАЗ 2115

Как известно автомобили ВАЗ 2109, ВАЗ 2115 укомплектовывались обычной (высокой) панелью и европанелью. Оба варианта имеют место для установки бортового компьютера. На представленных фото вы можете увидеть эти места, они, как правило, закрыты заглушкой.
Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115
Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115

Для примера будем использовать маршрутный компьютер Multitronics X140 (подробней о назначении и функциях). Суть подключения его на ВАЗ 2109, ВАЗ 2115 сводится к следующему.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 с разъемом для подключения

Подключаем К-линию прибора с помощью белого длинного провода в гнездо М диагностического разъема ЕВРО 2, либо в разъем ЕВРО 3 в ячейку 7, при этом изменив клемму на 1.5 мм, которая идет в комплекте.

!!!ВНИМАНИЕ. БЕЗ ПОДКЛЮЧЕНИЯ К К-ЛИНИИ ПРИБОР ФУНКЦИОНИРОВАТБ НЕ БУДЕТ!!!
Другой конец белого провода клемму 2.8 мм необходимо подсоединить к колодке маршрутного компьютера пустой ячейки 2.
Имобилизатор обычно находится вблизи замка зажигания и к нему подходят провода от контактного устройства имобипизатора.
Если иммобилизатор отсутствует значит колодка иммобилизатора будет пустая. В этом случае нужно установить перемычку между 9 и 18 контактами разъема иммобилизатора.

Подключаем датчик внешней температуры бортового компьютера

Провод с датчиком температуры необходимо разместить внутри переднего или заднего бампера в таком месте, чтобы исключит попадание на его поверхность влаги, грязи и от нагретых двигателем теплых потоков воздуха

Если в автомобиле уже установлен датчика внешней температуры тогда рекомендуется разместить датчик температуры БК внутри салона (под рулевой колонкой) для измерения температуры внутри салона.

После выполнения всех подключений устанавливаем бортовой компьютер, в штатное место предварительно сняв заглушку.

Подключение бортового компьютера на ВАЗ 2109, ВАЗ 2115 без разъема для подключения.

Если ваш автомобиль не имеет штатного разъема для подключения бортового компьютера ВАЗ, следует использовать колодку переходника из комплекта поставки устройства.

Подключения бортового компьютера к датчику уровня топлива (ДУТ)

Для подключения к ДУТ для автомобилей ВАЗ 2109, ВАЗ 2115 с высокой панелью снимите козырек комбинации приборов и открутите винты крепления комбинации.

Протяните зеленый провод от клеммы №8 переходника разъема БК из комплекта прибора к комбинации приборов.
Зачистите приблизительно 7 мм провода розового цвета с красной полосой, подходящего к 11 контакту белой 13-клеммной колодки комбинации приборов.

Надежно соедините методом скрутки провод, маркированный зеленой скруткой с зачищенным участком, и изолируйте место соединения.
Подключение к ДУТ в автомобилях с высокой панелью, возможно, выполнить также в месте прокладки жгута под педалями, к проводу розового цвета, который идет от ДУТ к монтажному блоку.

Подключение к К-линии

Клемму «папа» одиночного белого длинного провода из комплекта соединительных проводов воткните в гнездо «М» колодки диагностики ЕВРО 2, или, заменив клемму на более узкую «штырь 1,5 мм» из комплекта прибора, вставьте в гнездо «7» колодки диагностики ЕВРО 3.
Противоположный конец белого провода — клемму «мама 2,8 мм» вставьте в контакт №2 переходника разъема БК.

И в заключение напомним, что все работы связанные с электропроводкой необходимо проводить при отключенной аккумуляторной батареи.

Понравилась статья? Поделиться с друзьями:

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Инструкция по установке бортового компьютера ВАЗ 2114 | by VAZremont.com

Бортовой компьютер (БК) является автоматизированной системой управления автомобиля. Существует несколько типов БК, чтобы узнать какой тип установлен на вашем авто, необходимо прочесть содержание наклейки на устройстве.

В зависимости от типа двигателя подбираются соответственные типы БК. Для инжекторных двигателей автомобиля производится больше всего систем автоматизированного управления. Самым универсальным бортовым компьютером для ваз 2114 можно считать мультитроникс.

Так выглядит установленный бортовой компьютер ВАЗ 2114

Те, кто поставил в свой авто бортовой компьютер, а именно так называется это новшество, обеспечивающее дополнительный контроль, считают, что его функции способны удовлетворить запросы даже заядлого автолюбителя. С первого взгляда это электронное устройство демонстрирует характеристики, которые и до него были представлены на панели управления различных моделей ВАЗа, в том числе 2114-го. Часы и так есть в каждом авто, также как спидометр (измеритель скорости), тахометр (показывает обороты двигателя), одометр (отвечает за пробег).

На картинке изображен бортовой компьютер “Мультитроникс” для ВАЗ 2114

Они, впрочем, вполне гармонично красуются перед глазами водителя, оформленные в надлежащем виде. Да и другие параметры тут присутствуют: сколько топлива в баке, даже могут быть показатели термометра, отображающие показатели как наружного, так и внутрисалонного состояний воздуха. Все выполнено по высшим стандартам автодизайна. Но системы контроля (бортовой компьютер) — это не просто сведенные воедино разные показатели на одном экране.

Водители с опытом знают, что спидометр просто пересчитывает обороты двигателя в скорость, а стоит только поменять колеса на больший диаметр, как скорость увеличится, хотя индикатор будет работать «по-старинке». Чтобы не попасть впросак на очередном посту ГАИ, без БК не обойтись. Но многое остается не учтенным простыми фиксаторами, а в дальней дороге вполне будут уместными такие факторы, как фактический, так и усредненный расход топлива, информация о преодоленном уже километраже, об использованном количестве топлива и прочее. Данные параметры ВАЗа 2114-го можно и высчитать, но до этого ли водителю, который прежде всего обязан следить за дорогой, а не заниматься калькуляциями.

Так смотрится установленный Бортовой Компьютер “Штат” в салоне

«Умный» автомобиль 2114 сам будет следить, чтобы авто не перегрелось в жару, а самые продвинутые из бортовых компьютеров — даже об опасности образования гололеда в морозы. Сообщит компьютер и о напряжении внутри системы двигателя. С таким помощником поездка будет намного безопаснее, на короткие или длинные расстояния. Главное, не игнорировать предупреждающие сигналы компьютера.

Может показаться, что на борту появился индикатор, которые начал вести подсчет показателей. Но на самом деле данные работы оборудования авто и раньше были известны, просто не высвечивались перед водителем. Впрочем, зачем было превращать салон легкового автомобиля в кабину летчика? Подключение «бортовика» (бортового компьютера) ко всем существующим внутри машины датчикам, обработка полученных данных и их подача в удобном для водителя виде — это и есть главная задача, которая возлагается на БК.

Задача Бортового Компьютера не только собирать информацию с датчиков автомобиля, но и обработать ее, скорректировать, проанализировать и выдать в удобном для водителя виде.

Модель автомобиля ВАЗ 2114 уже оснащено подготовленным местом для установки бортового компьютера. Как правило, для нее очень даже походит компьютер «Multitronics» или «Штат».

Многие автолюбители, испытавшие на себе все их прелести, рекомендуют остановить свой выбор именно на этих марках. Тем более, что есть варианты этого девайса с цветным экраном — для любителей. Но это не более, чем дополнительное удобство и, кроме «красоты», ничем особым не отличается от предшественников.

Для подключения бортового компьютера потребуется выполнить некоторые обязательные операции:

  • Прежде всего, следует подключить к питанию само устройство. Для этого используется постоянный ток +12В, существующий в ВАЗ.
  • Чтобы БК запускался автоматически одновременно с включением двигателя, к нему следует подключить питание, используемое для зажигания двигателя. Если подсоединиться к электроисточнику габаритных огней, то экран компьютера будет немного «пригасать», что очень удобно при наступлении темноты.
  • Обязательно надо подсоединить массу.
  • Подавать или не подавать сигнал с датчика уровня топлива (ДУТ), зависит от модели используемого БК. Некоторые из них сами теоретически считают, сколько его уже использовано, в зависимости от показателей мгновенного расхода горючего и его изначального наличия в баке.
  • Остается также подключить линию диагностики контроллера «K-line».
Схема подключения бортового компьютераТак выглядит вход для штекера бортового компьютера ВАЗ 2114 или по другому “колодка подключения”.

Как правило, для всех этих процедур достаточно подсоединить стандартную четырехконтактную колодку с переходниками, которые предусмотрены при комплектации бортовых компьютеров. В случае, если она отсутствует, тоже не должно возникнуть проблем. Общее питание можно «одолжить» у прикуривателя, автозапуск — от замка зажигания, «приглушатель/габаритки» — от подсветки того же прикуривателя, массу же — от корпуса или снова же от прикуривателя.

Чтобы не возникло никаких неприятностей во время выше описанных действий, массу автомобильного аккумулятора стоит отключить.

Сигнал с измерителя уровня топлива (ДУТ) следует брать с провода, согласно схеме электропроводки конкретного автомобиля ВАЗ, как и подключать линию диагностики.

Впрочем, в инструкции, которая прилагается к БК, все достаточно подробно описано, поэтому, строго следуя ей, ошибиться довольно трудно.

Даже если “бортовик” достался в подарок и возможно без рекомендаций, то их можно поискать в Интернете, в том числе и на форумах. Но, как правило, все они стандартные и зависят просто от строго их выполнения.

Поездка с маршрутным компьютером, как его еще его называют, не преподнесет сюрпризов в дороге. Состояние автомобиля водитель сможет контролировать самостоятельно и обращаться лишний раз на СТО для диагностики (довольно дорогая процедура) не будет необходимости.

Источник: vazremont.com
