Устройство светодиодной люстры с пультом управления

Современная светодиодная люстра с пультом дистанционного управления состоит из следующих основных элементов:

• Светодиодные лампы или светодиодные ленты
• Блок управления (контроллер)
• Блок питания для светодиодов
• Пульт дистанционного управления
• Приемник сигнала от пульта
• Крепежные элементы

Принцип работы такой люстры довольно прост. При нажатии кнопки на пульте передается радиосигнал на приемник в люстре. Контроллер обрабатывает полученную команду и управляет работой светодиодов через блок питания.

Необходимые инструменты для подключения люстры

Для самостоятельного монтажа светодиодной люстры с пультом вам понадобятся:

• Отвертки (крестовая и плоская)
• Индикаторная отвертка
• Плоскогубцы
• Кусачки
• Инструмент для зачистки проводов
• Дрель или перфоратор
• Уровень
• Мультиметр

Также потребуются расходные материалы — изолента, клеммные колодки, дюбели и саморезы для крепления люстры к потолку.

Пошаговая инструкция по подключению светодиодной люстры с пультом

1. Подготовительные работы

Перед началом монтажа необходимо:

• Обесточить помещение, отключив автомат в электрощите
• Снять старую люстру, если она была
• Проверить наличие всех комплектующих новой люстры
• Внимательно изучить инструкцию производителя

2. Монтаж крепления люстры

Большинство современных люстр крепятся с помощью монтажной планки:

1. Приложите планку к потолку и отметьте места для отверстий
2. Просверлите отверстия дрелью
3. Вставьте дюбели
4. Прикрутите монтажную планку саморезами

3. Подключение проводов

Схема подключения проводов стандартная:

• Коричневый или красный провод (фаза) — к клемме L
• Синий провод (ноль) — к клемме N
• Желто-зеленый провод (заземление) — к клемме с символом заземления

Соединения проводов лучше выполнить с помощью клеммных колодок.

4. Установка люстры

После подключения проводов нужно:

1. Закрепить основание люстры на монтажной планке
2. Установить плафоны и другие декоративные элементы
3. Вкрутить лампочки, если они не встроенные

5. Настройка пульта управления

Завершающий этап — синхронизация пульта с люстрой:

1. Вставьте батарейки в пульт
2. Включите питание люстры
3. Нажмите кнопку синхронизации на пульте (обычно это кнопка ON)
4. Убедитесь, что люстра реагирует на команды с пульта

Возможные проблемы при подключении люстры с пультом

При самостоятельном монтаже светодиодной люстры с дистанционным управлением могут возникнуть следующие неисправности:

Люстра не включается

Причины:

• Нет напряжения в сети
• Неправильное подключение проводов
• Неисправен блок питания люстры

Решение: проверьте наличие напряжения, правильность подключения, при необходимости замените блок питания.

Люстра не реагирует на пульт

Причины:

• Разряжены батарейки в пульте
• Пульт не синхронизирован с люстрой
• Неисправен приемник сигнала в люстре

Решение: замените батарейки, выполните синхронизацию заново, проверьте приемник.

Работает не вся люстра

Причины:

• Перегорели отдельные светодиоды
• Нарушен контакт в соединениях
• Неисправен драйвер светодиодов

Решение: замените неисправные светодиоды, проверьте все соединения, при необходимости замените драйвер.

Меры безопасности при подключении люстры

При самостоятельном монтаже светодиодной люстры с пультом управления необходимо соблюдать следующие правила безопасности:

• Работы проводить только при отключенном напряжении
• Использовать исправный инструмент с изолированными ручками
• Не касаться оголенных проводов и контактов
• Надежно изолировать все соединения
• При сверлении отверстий использовать защитные очки
• Не превышать допустимую нагрузку на электропроводку

Если вы не уверены в своих навыках электромонтажа, лучше обратиться к квалифицированному специалисту.

Преимущества светодиодных люстр с пультом управления

Современные LED-люстры с дистанционным управлением имеют ряд неоспоримых достоинств:

• Энергоэффективность — потребляют до 10 раз меньше электроэнергии
• Долговечность — срок службы светодиодов до 50 000 часов
• Многофункциональность — возможность управления яркостью и цветом подсветки
• Удобство — не нужно вставать, чтобы включить/выключить свет
• Безопасность — отсутствие нагрева, низкое напряжение питания

Все это делает светодиодные люстры с пультом отличным выбором для современного интерьера.

с пультом управления, крепление к потолку

Светодиодные источники справляются с функциями акцентного, функционального и фонового света. Освещающие элементы небольшого размера используются группами, что позволяет регулировать яркость. Преимущества LED в низком потреблении электроэнергии, слабом нагреве и высокой светоотдаче. Они могут выполнять дополнительные функции: настройка расцветки, отложенное или плавное выключение, беспроводная колонка, световой будильник.

Содержание

1. Выбор люстры
2. Закрепление осветителя
3. Подбор пульта управления (ПУ)
4. Слабые места прибора

Выбор люстры

Комбинированная люстра со светодиодной подсветкой

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк. Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон.

Потолочные светильники различают по типу крепления:

• встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
• накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
• подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Подвесная Встраиваемая Накладная

Подача света может осуществляться только светодиодными лампами или галогенными с LED подсветкой.

Закрепление осветителя

Перед монтажом нужно обесточить помещение

Привычные светильники оснащены крюками. Современные варианты укомплектовываются монтажной планкой. Множество проводов и пластиковых коробок может вызвать растерянность. Чтобы понять, с какой стороны подходить к люстре, нужно разобраться в её конструктивных особенностях.

Встрёпываемые точечные светильники просты в установке. Диаметр корпуса осветителя определяет размер отверстия (обычно 68 мм). Наружная юбка немного шире, чтобы зафиксировать прибор снаружи. Внутри эту задачу выполняют специальные пружины. Средний шаг 1 м.

Расположение люстры на потолке включено в дизайнерский проект или выбирается самостоятельно. Корпусом нового электроприбора можно закрыть старую дыру, в том числе.

Этапы монтажа:

1. Перфорированная планка закрепляется под потолком.
2. Перед тем как подключить светодиодную люстру, отключается питание на щитке. Электромонтаж проводки можно осуществлять только в обесточенной системе.
3. Разобраться в жилах легко по цветовой маркировке изоляции: жёлто-зелёный — заземление, голубой — нейтраль, остальные цвета — фаза. Если по какой-то причине это сделать невозможно, на помощь придёт тестер. От старого двойного выключателя может приходить лишний фазный провод, который отстраняется и изолируется. Коммуникатор заменяется на одноклавишный или сенсорный. Контроллер с приёмником расположен в верхней чаше люстры. Для светодиодных источников питание должно заходить через понижающий электронный или индукционный трансформатор. Подводящие провода заходят в клеммник согласно обозначениям: L — фаза, N — ноль, PE — защитное заземление.
4. На блоке люстры с пультом управления подключение разводки по группам осветителей представлено на схеме. Если таковой нет, нужно найти её в инструкции производителя. При желании распределение можно изменить, переделать под себя.
5. Собираются все декоративные элементы, устанавливаются лампы, фиксируется абажур.

После проверки правильности сборки следует включить питание и проверить работу люстры.

Подбор пульта управления (ПУ)

Наличие дистанционного управления спасает, когда для вывода переключателя нужно штробить стены или портить их вид коробами для кабелей. Хотя обычный выключатель часто оставляют для подачи питания. Только после его включения получится использовать пульт. ПУ может идти в комплекте с люстрой, но производятся универсальные беспроводные панели регулировки, которые подсоединяются к любому светильнику или управляют сразу несколькими приборами. Освещение в квартире объединяется с системой «умный дом».

Контроллер с антенной размещают в корпусе осветительного прибора, в полости потолка возле подвеса или в монтажную коробку. Питание осуществляется от сети 220 В. Стационарный пульт закрепляется на стене и оборудован звуковым поиском дистанционного регулятора.

Беспроводное оборудование может работать на разных видах сигнала:

• инфракрасный — самый бюджетный вариант, работает на малых расстояниях до 8 м, только при прямой видимости;
• радио — наиболее распространен, может работать через перегородки на расстояниях до 30–100 м;
• Wi-Fi — имеет самые широкие возможности, в т. ч. управление с мобильного устройства, диапазон действия расширен до 300 м.

Количество каналов управления зависит от числа светильников и составляет от 1 до 4. Типовая схема: кнопки A, B управляющие режимами, C — полное включение, D — полное отключение. Общая мощность коммутации ламп 1кВт. Управление светодиодными источниками осуществляется по каналу в 0,2 кВт.

Чтобы избежать помех в радиопультах, датчик и приёмник настраивают на одну частоту. Для функционирования мобильной части оборудования достаточно питания от аккумуляторов или сменных батареек формата АА, ААА.

Слабые места прибора

Чтобы выявить неисправность, нужно знать устройство люстры

У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.

Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.

Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.

Распространенные неисправности:

• Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
• Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
• Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
• Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
• Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).

Люстра с пультом управления объединяет фоновый свет, ночник и дискобол. При этом можно менять режимы, сидя на диване, иногда даже в другой комнате. Новое поколение светильников находит всё больше поклонников.

порядок и способы установки и подключения светодиодного светильника с ДУ

Люстра с пультом управления оснащена дополнительными функциями, упрощающими жизнь пользователям.

Можно дистанционно регулировать яркость, изменять цвет для RGB светодиодов, подключать таймер.

Перед тем как подключить люстру с пультом, нужно ознакомиться с инструкцией.

От правильности подключения зависит не только работа светильника, но и пожарная безопасность помещения.

Содержание

• 1 Устройство и схема подключения люстры с пультом дистанционного управления
  • 1.1 Блок контроллера для люстры
  • 1.2 Блок, в состав которого входят галогенные лампы
  • 1.3 Светодиодный блок
• 2 Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция
  • 2. 1 Установка и крепление светодиодной люстры
  • 2.2 Правильное подключение проводов
  • 2.3 Подсоединение заземления
  • 2.4 Фиксация, монтаж плафонов, подача напряжения
• 3 Особые случаи
  • 3.1 Модели с галогенными лампами
  • 3.2 Подключение светодиодной люстры
  • 3.3 При наличии подсветки, гирлянд
  • 3.4 Китайские люстры
• 4 Распространенные проблемы, неисправности и пути их устранения
  • 4.1 Не включаются лампы с пульта
  • 4.2 Лампочки работают частично
  • 4.3 Лампы светят, если светильник пошевелить
  • 4.4 Светильник совсем не работает
• 5 Люстра самопроизвольно включается
• 6 Основные выводы

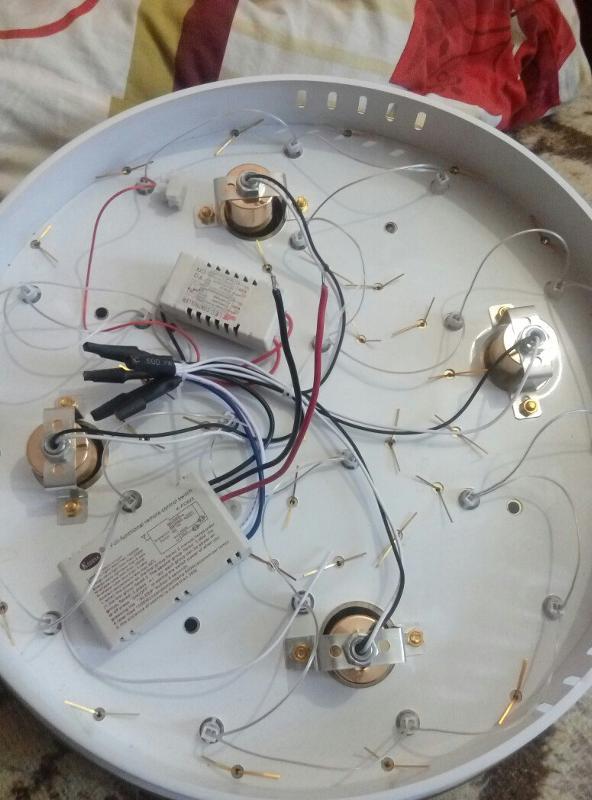

Устройство и схема подключения люстры с пультом дистанционного управления

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

1. Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
2. Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
3. Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
4. Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

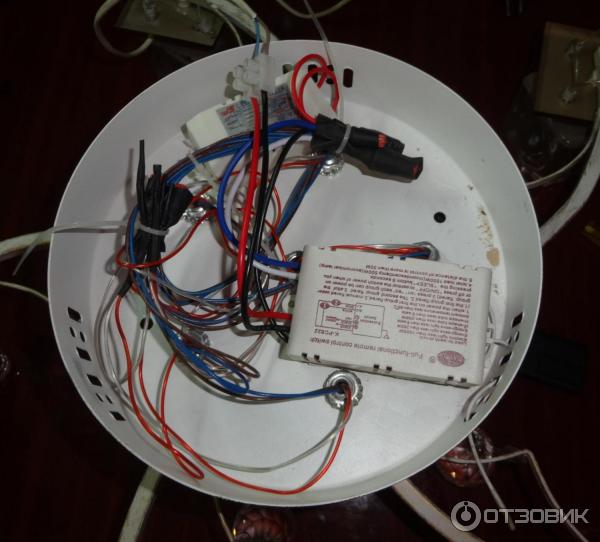

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Блок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Важно отметить! Диоды соединены последовательно, и при поломке одного элемента, функционировать перестанет вся группа.

Как самостоятельно подключить люстру с пультом управления: пошаговая инструкция

Собирать светильник нужно на полу, потом закреплять на потолок. Декоративные элементы вешаются на люстру после окончания работ.

Перед подключением нужно обязательно обесточить помещение!  Работать под напряжением запрещено.

Инструкция по подключению:

• подключение блока управления;
• соединение фазного и нулевого проводов с клеммами;
• закрепление люстры на специальной планке на потолке;
• установка источников света;
• добавление декоративных элементов.

Методика крепления на потолке управляемого дистанционно устройства аналогична классическим приборам.

Установка и крепление светодиодной люстры

Закрепление происходит на специальную крепежную планку – кронштейн. Он крепится к потолку при помощи болтов. Далее нужно выполнить подключение проводов питания к блоку питания и заземляющего провода.  Затем при помощи декоративных гаек люстра крепится к потолку.

Правильное подключение проводов

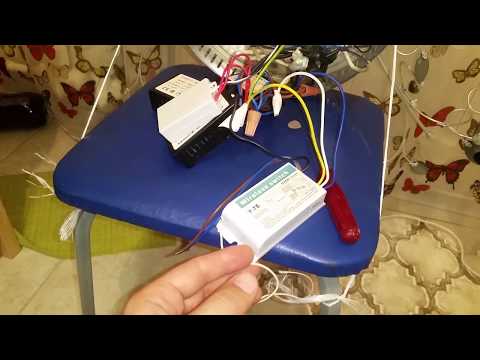

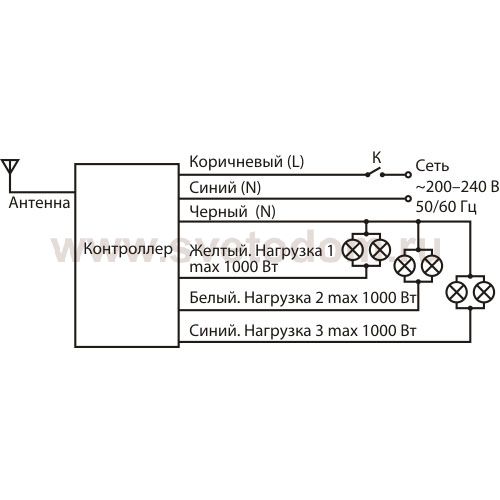

Для правильного подключения контроллера нужно внимательно изучить схему, находящуюся на его корпусе или в паспорте. Обычно его провода уже подключены.

К клемме L (либо провод коричневого или красного цвета) подключается фаза, к N (черный или синий) – ноль.

Заземление нужно подключить к клемме PE (желто-зеленый). Заземляющая клемма в старых домах, как правило, не используется.

Подсоединение заземления

Наличие заземления обязательно в домах нового образца. Заземляющий провод желто-зеленого цвета подключается аналогично фазовому и нулевому к клемме PE. Затем он фиксируется болтом на корпус люстры. Если подобного крепления нет, можно просто заизолировать контакт и не подключать его.

Фиксация, монтаж плафонов, подача напряжения

После подключения и установки люстры можно вкручивать лампочки, закреплять плафоны и другие декоративные элементы. Обязательным условием является проверка работоспособности устройства. Для этого нужно подать питание в помещение, включить прибор при помощи пульта или стационарного выключателя и переключать режимы освещения.

Особые случаи

В зависимости от вида устройства способы установки и подключения будут иметь особенности.

Модели с галогенными лампами

Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться. При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой.

Для качественного подключения нужно выполнять следующие требования:

1. Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
2. Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
3. Запрещено использование диметров для управления галогенками.

Галогенные лампочки подключаются только в перчатках!

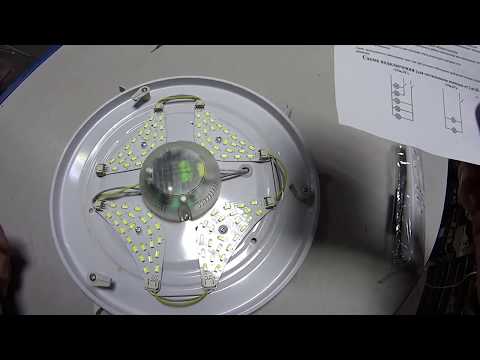

Подключение светодиодной люстры

Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.

При наличии подсветки, гирлянд

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.

Китайские люстры

На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.

Распространенные проблемы, неисправности и пути их устранения

При подключении и установке устройства могут возникнуть:

• не работает группа ламп;
• не работает переключатель;
• не включается люстра от пульта;
• люстра не работает совсем;
• самопроизвольное включение и изменение режимов.

На каждую из причин имеется свой способ ремонта.

Не включаются лампы с пульта

В первую очередь нужно проверить батарейки в пульте. Если это не поможет, нужно взять смартфон, включить камеру, направить на него пульт и попереключать кнопку. При поломке будет появляться белое пятно на экране.

Важно! Самой распространенной неполадкой является засорение контактов на плате пульта. Чтобы это исправить, нужно ПДУ разобрать и прочистить контакты микросхемы от грязи и пыли.

Если вышеописанные советы не помогли, придется заменять ПДУ и блок управления или отдать его в ремонт.

Лампочки работают частично

Для сложных моделей характерна проблема, когда не работает одна или несколько групп лампочек – например, диодные. Необходимо проверить сами источники, и если они сломаны, требуется заменить на новые. Если замена не помогла, проверяется трансформатор на предмет целостности при помощи мультиметра. Неработающий компонент заменяют.

Лампы светят, если светильник пошевелить

Лампочки могут загораться, если их пошевелить, но не реагируют на пульт или настенный выключатель. Причиной является слабый контакт в месте соединения люстры с питающим кабелем. Чтобы решить проблему, нужно снять светильник, зачистить контакты и заново его переподключить.

Светильник совсем не работает

Если устройство не включается ни от ПДУ, ни от прикасания к лампочкам, нужно проверить наличие напряжения в сети. Это делается при помощи вольтметра или мультиметра. Если электропитание есть, следует проверить исправность ламп и заменить неработающие изделия. Проблема может заключаться и в наличии короткого замыкания между фазным и нулевым контактами.

Люстра самопроизвольно включается

Самопроизвольное включение и переключение режимов обычно связано с неисправностями пульта. Нужно проверить ручное переключение канала переключателем. При корректной работе следует заменить батарейки в пульте или прочистить его контакты. При неисправности надо заменить ПДУ.

Также причиной самопроизвольного отключения может быть трансформатор. Отключение возможно при перегреве или неисправности устройства. В таком случае следует заменить трансформатор.

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

Предыдущая

ЛюстрыИщем проблему и производим ремонт люстры с дистанционным управлением дома

Следующая

ЛюстрыЧто делать, если люстра не включается с пульта

схема, инструкция и процесс установки

1. Монтаж и крепление светодиодной люстры

2. Схема подключения

2.1. Блок для галогеновых ламп

2.2. Светодиодный блок

3. Как крепить пульт к люстре

4. Тестирование и возможные неисправности

Пульт управления бытовой техникой давно и прочно вошёл в современную жизнь. Вы можете управлять телевизорами, звуковыми системами и т. д., не вставая со своего места. Системы «Умный дом» максимально расширили пределы управления техникой. Потолочные люстры теперь тоже управляются с места.

Монтаж и крепление светодиодной люстры

Светодиодные люстры с дистанционным управлением, как и другие типы светильников, крепятся к потолку с помощью прилагаемых стандартных монтажных приспособлений. В большинстве случаев это брус, который необходимо прикрепить к потолку с помощью дюбелей. Они часто также идут в комплекте. Если их нет, что характерно для самых дешевых китайских люстр, то необходимо покупать крепеж отдельно.

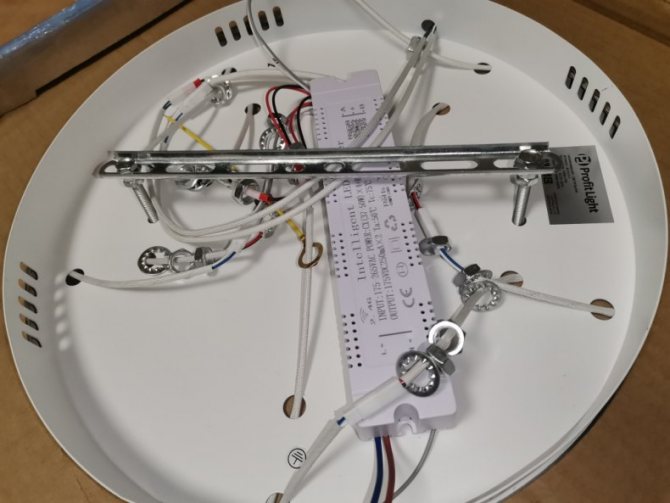

Крепление люстры на штангу.

Отверстия для установки любой светодиодной люстры сверлятся в потолке дрелью, оснащенной сверлами по бетону. Сначала на дюбели закрепляется штанга, затем к ней крепится люстра. Порядок работ зависит от конструкции люстры и почти всегда описан в инструкции.

Брус, крепящийся к потолочной плите.

Если люстра большая и тяжелая, ее лучше повесить на крючок. В старых домах такие крючки уже предусмотрены.

Крючок для подвешивания люстры.

Чтобы повесить серьезные люстры в более современных домах, вы можете купить анкер с крючком. Он расширяется в просверленном отверстии и выдерживает большие нагрузки.

Анкер с крюком для подвешивания тяжелых люстр.

Подробнее о способах установки: Монтаж и установка люстры

Схема подключения

Для подключения любой люстры вам не нужно знать ее внутреннее устройство. Люстра с пультом подключается к сети как обычная лампа:

• фазный провод к клемме L;
• нейтральный провод к клемме N;
• Если имеется защитный проводник, он подключается к клемме с маркировкой PE или символом заземления.

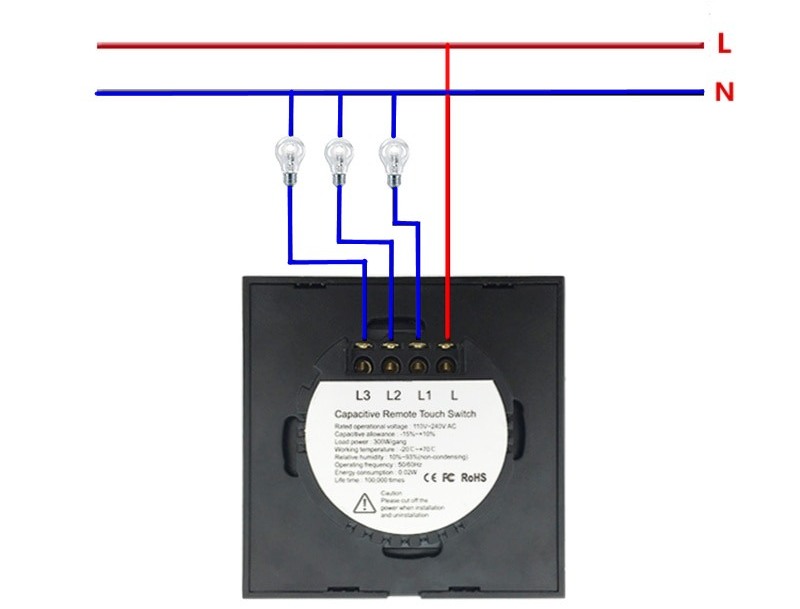

Схема подключения светильника через одноплечий выключатель с использованием распределительной коробки.

Схема подключения светильника в качестве «черного ящика» с использованием распределительной коробки представлена ​​на рисунке. Настенный выключатель является основным источником света. Если он выключен, пульт дистанционного управления не повлияет на работу освещения.

Важно! При использовании светильника 1 класса защиты защитное заземление является единственной (помимо основной изоляции) мерой защиты от поражения электрическим током при пробое слоя изоляции. В сетях TN-C использовать нельзя — работать будет, но безопасности не обеспечит.

Но знание внутреннего устройства не будет лишним для понимания работы устройства в целом, а также для выполнения при необходимости ремонтных работ.

Блок-схема люстры с дистанционным управлением.

Большинство люстр с дистанционным управлением содержат модуль дистанционного управления, который переключает нагрузки, например осветительные приборы. Обычно их 1…3, обычные лампы накаливания (или их группы), светодиодные или галогенные лампы.

Модули ДУ могут быть собраны на разных компонентах и ​​по разным схемам, но структурная схема большинства из них одинакова:

1. Приемник служит для приема, усиления и фильтрации сигнала, передаваемого ДУ. Инфракрасные каналы связи между передатчиком и приемником, распространенные в бытовой технике, в люстрах используются редко из-за высокого уровня тепловых шумов, излучаемых лампой. Простые люстры управляются по радио, продвинутые — по Bluetooth или WI-Fi. Последние два варианта часто используются в сложных устройствах с диммированием или световыми эффектами, которые управляются через приложение для мобильного гаджета.
2. Декодер получает сгенерированную последовательность импульсов от приемника и «декодирует» команду. В зависимости от задачи формирует сигнал на включение или выключение одной из нагрузок, а в сложных моделях на изменение уровня яркости свечения.
3. Сформированная команда усиливается в блоке питания. Если диммирование не требуется, нагрузка переключается электромагнитным реле. Если вам нужно изменить яркость или цветность, блок питания представляет собой ШИМ-регулятор с электронными ключами.
4. Блок питания формирует постоянное напряжение для питания всех элементов схемы.

Если в нагрузку галогенные или светодиодные лампы, люстра будет иметь дополнительные устройства управления.

Блок для галогенных ламп

Галогенные лампы не подключаются к сети 220 В не напрямую, а через понижающий трансформатор . В настоящее время в большинстве из них используются не обычные трансформаторы с магнитопроводом и двумя обмотками, а электронные трансформаторы. Они работают по разным принципам, поэтому их габариты и вес меньше. В этом случае также ниже надежность, но выше уровень помех, создаваемых в питающей сети. Такой трансформатор включается на стороне 220 вольт — там меньшие токи при равной мощности, и выше долговечность контактов реле.

Цепь управления галогенной лампой.

При подключении люстры к сети 220 вольт наличие галогенных ламп и любого типа трансформатора не влияет. Следует иметь в виду, что при замене ламп их суммарная мощность не должна превышать нагрузочную способность трансформатора.

Тип лампы	Напряжение, В	Потребляемая мощность, Вт
Visico ML-075	12	9	722	NH-JC-20-12-G4-CL	20
Navigator 94 203 MR16		20
G4 JC-220/35/G4 CL 02585 Uniel		35
Elektrostandard G4		20

При установке суммируйте общую мощность ламп и сравните ее с максимально допустимой (указана на корпусе трансформатора).

Блок светодиодов

Светодиоды включаются через драйвер регулятора тока. Он снижает напряжение на последовательном и параллельном каналах. Схема светодиодов используется для управления светодиодами и стабилизации тока через светодиоды.

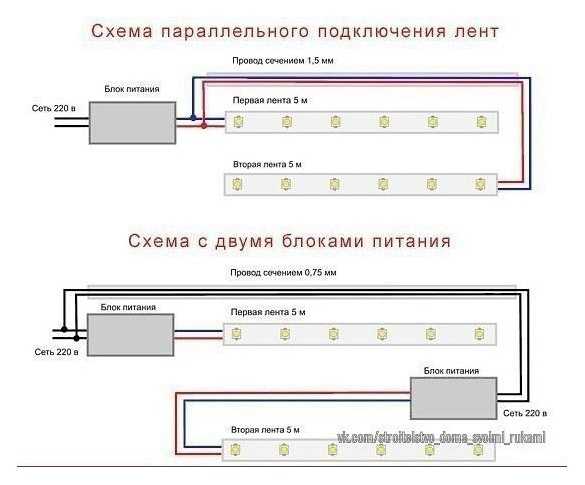

Цепь управления светодиодными элементами.

В продвинутых моделях, позволяющих управлять не только включением и выключением светодиодов, но и регулировать их яркость и изменение цвета, драйвер совмещен с блоком питания. Ключами служат выходные транзисторы ШИМ-регулятора.

Как привязать пульт к люстре

В некоторых системах дистанционного управления необходимо привязать пульт к люстре (синхронизировать). Эту процедуру можно проделать с одним пультом и несколькими люстрами в разных комнатах и ​​управлять ими с одного устройства (правда, пульт придется постоянно носить с собой). Вы можете попробовать привязать свой пульт к каждому прибору в комнате и управлять ими независимо. Процедура варьируется от производителя к производителю, но в целом она примерно одинакова:

• подать напряжение на люстру от настенного выключателя;
• подождите несколько секунд и затем направьте пульт на люстру;
• Нажмите специальную кнопку для синхронизации;
• Через несколько секунд лампа отреагирует в виде одной или нескольких вспышек и перейдет в световой режим.

ПДУ с кнопкой настройки.

Кнопка первичной синхронизации чаще всего маркируется в виде символа радиосигнала, но не обязательно. Это может быть кнопка одного из каналов или просто световая кнопка. Обычно вся процедура настройки с помощью кнопок описана в инструкции.

Проверка и возможные неисправности

Если все подключено правильно, а люстра не реагирует на нажатие кнопок, в первую очередь следует проверить наличие и состояние батареек в пульте. При необходимости их необходимо установить или заменить на свежие. В отличие от инфракрасных пультов, проверить работоспособность радиочастотного устройства с помощью смартфона невозможно. Можно попробовать поймать сигнал на радио, но в бытовых устройствах нет диапазона 433 МГц, не говоря уже о 2,4 или 5 ГГц (для Bluetooth или Wi-Fi).

Если после замены батареек нет отклика на пульт, можно проверить наличие линейного напряжения на входных клеммах люстры. Если питание есть, можно предположить неисправность пульта или приемного модуля.

В ситуации, когда при нажатии на кнопки пульта слышны щелчки электромагнитных реле, но одна или несколько ламп (групп ламп) не загораются, в первую очередь следует проверить напряжение на соответствующем выходе модуль управления. Если оно сильно отличается от 220 вольт, то неисправна контактная группа электромагнитного реле. Если все в порядке, предполагается, что неисправен светоизлучающий элемент или драйвер (если есть). Если лампочка легко снимается, ее работоспособность можно проверить, заменив заведомо неисправной. Если крепление жесткое (пайка и т.п.), можно попробовать проверить элемент мультиметром (светодиод проверяется как обычный диод в обе стороны). Если здесь все в порядке, следует проверить напряжение на выходе драйвера или понижающего трансформатора — оно не должно слишком сильно отличаться от указанного на шасси. В случае неисправности модуль следует заменить.

Для подкрепления информации есть видео.

В целом подключение к сети люстры с пультом не имеет принципиальных отличий от такой же процедуры для обычных светильников.
