Как правильно подключить трехфазный двигатель к сети 220В. Какие схемы подключения существуют. Как подобрать и рассчитать конденсаторы. На что обратить внимание при подключении.

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного асинхронного электродвигателя к однофазной сети 220В требует особого подхода. Основная сложность заключается в том, что для нормальной работы такому двигателю нужны три фазы, а в бытовой сети их всего две — фаза и ноль.

Чтобы решить эту проблему, используется специальная схема подключения с применением конденсаторов. Конденсаторы позволяют создать сдвиг фаз и сформировать недостающую третью фазу для запуска и работы двигателя.

Основные схемы подключения трехфазного двигателя к сети 220В

Существует два основных способа подключения трехфазного электродвигателя к однофазной сети:

1. Схема «звезда» с конденсатором
2. Схема «треугольник» с конденсатором

Выбор конкретной схемы зависит от параметров двигателя, указанных на его шильдике. Рассмотрим особенности каждого варианта подключения.

Схема подключения «звезда»

При подключении по схеме «звезда»:

• Концы обмоток U2, V2, W2 соединяются вместе
• На клеммы U1 и W1 подается напряжение 220В
• Между клеммами V1 и W1 подключается конденсатор

Такая схема используется, если на шильдике двигателя указано напряжение 380В при соединении звездой.

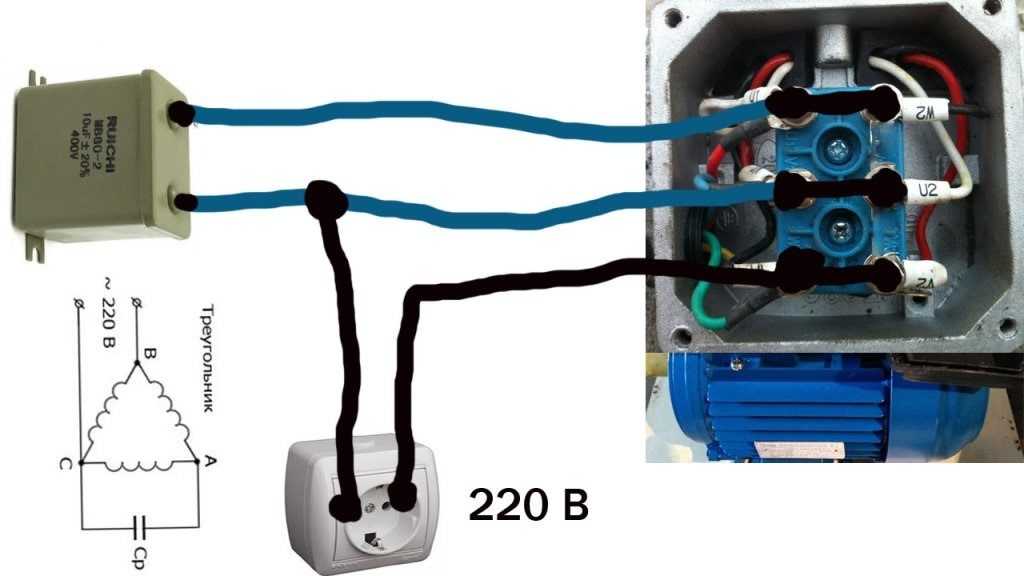

Схема подключения «треугольник»

При подключении по схеме «треугольник»:

• Соединяются попарно концы U1-W2, V1-U2, W1-V2
• Напряжение 220В подается на клеммы U1 и V1
• Конденсатор включается между V1 и W1

Эта схема применяется, если двигатель рассчитан на напряжение 220В при соединении треугольником.

Как правильно подобрать конденсаторы для подключения

Для подключения трехфазного двигателя к однофазной сети требуются два типа конденсаторов:

• Рабочий конденсатор — обеспечивает нормальную работу двигателя
• Пусковой конденсатор — необходим для создания пускового момента при запуске

Емкость рабочего конденсатора (Ср) рассчитывается по формулам:

• Для схемы «звезда»: Ср = 2800 * I / U
• Для схемы «треугольник»: Ср = 4800 * I / U

Где I — номинальный ток двигателя, U — напряжение сети (220В).

Емкость пускового конденсатора (Сп) обычно в 2-3 раза больше рабочего. Его подбирают опытным путем.

Пошаговая инструкция по подключению трехфазного двигателя к сети 220В

1. Определите номинальное напряжение и схему соединения обмоток по шильдику двигателя
2. Выберите подходящую схему подключения (звезда или треугольник)
3. Рассчитайте и подберите необходимые конденсаторы
4. Соедините обмотки двигателя согласно выбранной схеме
5. Подключите рабочий и пусковой конденсаторы
6. Подсоедините провода от сети 220В
7. Обеспечьте надежное заземление двигателя

На что обратить внимание при подключении

При подключении трехфазного электродвигателя к однофазной сети важно учитывать следующие моменты:

• Мощность двигателя не должна превышать 2-3 кВт
• КПД и крутящий момент будут ниже, чем при работе от трехфазной сети
• Необходимо обеспечить хорошее охлаждение двигателя
• Рекомендуется использовать устройство плавного пуска
• Важно правильно рассчитать и подобрать конденсаторы

Меры безопасности при работе с электродвигателями

Подключение электродвигателя требует соблюдения правил электробезопасности:

• Перед началом работ обесточьте электрическую сеть
• Используйте средства индивидуальной защиты (диэлектрические перчатки, инструмент с изолированными ручками)
• Проверьте исправность изоляции проводов и обмоток двигателя
• Обеспечьте надежное заземление корпуса электродвигателя
• Не прикасайтесь к токоведущим частям и клеммам во время работы

Возможные проблемы при подключении и их решение

При подключении трехфазного двигателя к однофазной сети могут возникнуть следующие проблемы:

• Двигатель не запускается — проверьте правильность подключения и исправность конденсаторов
• Двигатель гудит, но не вращается — поменяйте местами провода на клеммах для изменения направления вращения
• Двигатель сильно греется — увеличьте емкость рабочего конденсатора или улучшите охлаждение
• Низкая мощность — это нормально, мощность снижается на 30-40% по сравнению с трехфазным питанием

Заключение

Подключение трехфазного электродвигателя к однофазной сети 220В — вполне реализуемая задача при правильном подходе. Соблюдение схемы подключения, расчет конденсаторов и мер безопасности позволят запустить двигатель и использовать его в быту или на производстве при отсутствии трехфазной сети. При возникновении сложностей рекомендуется обратиться к квалифицированному электрику.

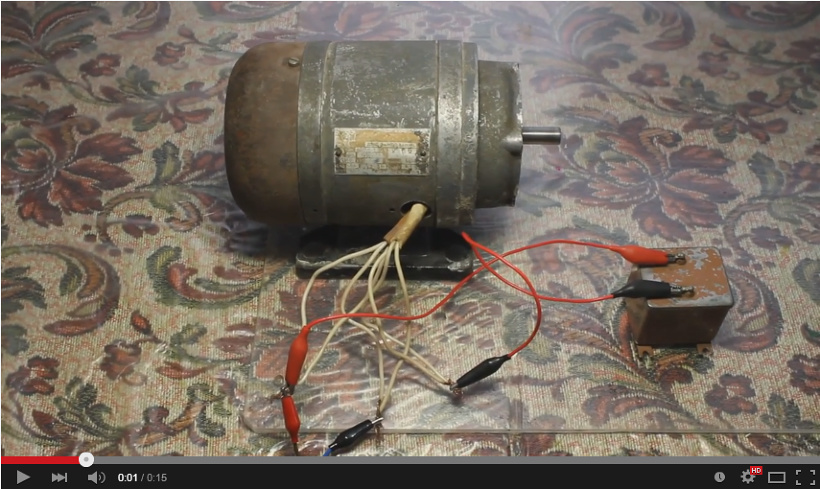

Подключение асинхронного двигателя на 220 (видео, фото, схема)

Содержание:

Общая информация

Подключение трехфазных двигателей подразумевает относительно сложную операцию, которая требует понимания процессов, протекающих в электроустановке. Для чего необходимо рассмотреть как составляющие элементы, так и их назначение.

Конструктивно трехфазные электродвигатели состоят из:

• Статора с магнитопроводом;
• Ротора с валом;
• Обмоток.

В зависимости от типа двигателя встречаются модели с короткозамкнутым или фазным ротором. В одних ротор вращается только за счет электромагнитного поля, наводимого от обмоток статора, в других, вращение вала получает усилие от поля ротора при протекании тока в его обмотках.  Для включения трехфазных двигателей необходимо разобраться с тем, как фазы обмоток соединяются между собой.

Схемы подключения обмоток двигателя

В трехфазных асинхронных электродвигателях применяется два варианта соединения – в звезду и треугольник. В трехфазных асинхронных электрических машинах, в зависимости от модели, можно реализовать схему:

• Звезда;
• Треугольник;
• Звезда и треугольник.

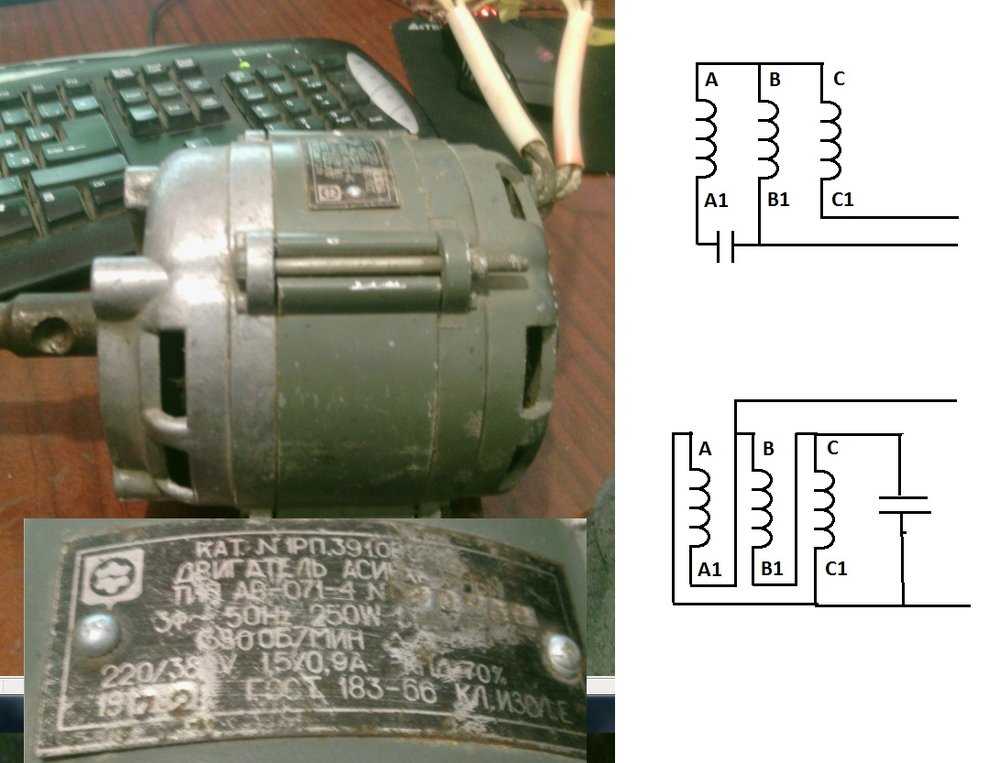

Простейший способ определения возможностей конкретного асинхронного электромотора – посмотреть на шильд (металлическая пластина с техническими параметрами). На них обозначается в том числе и номинал рабочего напряжения для соответствующего соединения. Здесь может указываться обозначение только для звезды, только для треугольника или и тот и другой вариант одновременно, пример такой маркировки приведен на рисунке ниже:

Пример обозначения на шильде

Если шильд отсутствует или информация на нем стерлась, то схему подключения можно узнать, открыв блок распределения начал обмотки (БРНО). Если вы увидите 6 выводов, имеющих клеммные соединения, можно определить тип включения обмоток. Гораздо хуже, когда борно имеет только три вывода, а подключение производится внутри корпуса. В этом случае нужно разобрать трехфазный электромотор, чтобы увидеть способ соединения.

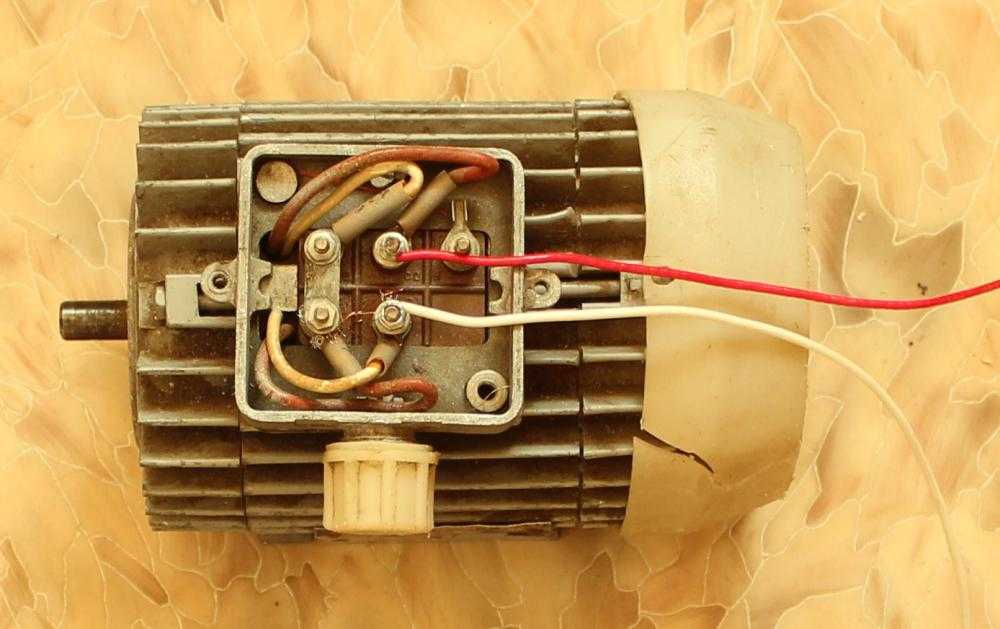

Подключение звездой

При соединении обмоток статора асинхронного двигателя по схеме «звезда их концы объединяют в одной точке. При питании от трехфазной электролинии вольтаж подается на их начала.

Способ подходит для подключения трехфазных двигателей к трехфазной линии по большему напряжению. Например:

• Двигатель 380 к сети 380 Вольт;
• Двигатель 220В к сети под напряжением 220 единиц;
• Двигатель 127 220В к сети 220 Вольт;
• Двигатель 220 380 к сети 380 Вольт.

Преимущество метода заключается в плавном запуске мотора и его мягкой работе. Это благоприятно сказывается на его эксплуатационном сроке. Но в этом кроется недостаток: схема «звезда» несет потери по мощности в полтора раза по сравнению с подключением способом «треугольник».

Остается вопрос: можно ли, и если да, то, как подключить асинхронный двигатель на 220 или 127 Вольт (низшие значения вольтажа из двух номинальных) звездой? Да, можно. Но это будет невыгодно из-за высокой потери мощности, которая прямо пропорциональна подающемуся напряжению и зависит от способа включения. Поэтому потери мощности по специфике соединения будут сочетаться с потерями по вольтажу (вместо 380 Вольт будет 220В).

Подключение треугольником

Схема «треугольник» отличается от предыдущей тем, что обмотки соединяются последовательно. Тогда конец первой обмотки соединяется с началом второй, конец которой – с началом третьей, вывод которой – с началом первой.

Преимущество способа заключается в том, что он обеспечивает достижение максимальной мощности. Но при запуске двигателя образуются высокие пусковые токи, которые могут привести к уничтожению изоляции. Поэтому не рекомендуется подавать высокое напряжение.

Треугольное соединение используется для подключения однофазного двигателя к однофазной сети 127 или 220 Вольт. Она же применяется для трехфазных электродвигателей с двумя номинальными напряжениями при включении в однофазную сеть (только на меньшее значение):

• Мотор 220 380 к сети с напряжением 220 Вольт;
• Мотор 127 220В к сети с вольтажом 127 единиц.

Внимание! Существуют трехфазные электросети: 600, 380, 220 и 127 Вольт. Но к бытовым из них относят только с напряжением в 380. А 220 в быту относится к однофазным линиям. Поэтому наибольшее распространение получили моторы 220/380В, которые можно подключить как в городе, так и в частном доме.

С технической точки зрения для высокого значения номинального напряжения схема «треугольник» тоже подходит. Но ввиду высоких пусковых токов это нецелесообразно и очень опасно: изоляция сгорит от тепла, выделяемого обмоткой.

Подключение методом «звезда-треугольник»

Для продолжительной эксплуатации электродвигателя важен мягкий запуск, а для высокой производительности – большая мощность. Для того чтобы сочетать преимущества описанных выше способов соединения обмоток, была разработана новая схема: треугольник-звезда. Она подходит для высокомощных моторов от 5 кВт.

Для подключения электродвигателя таким способом понадобится реле времени. Технически управление выглядит следующим образом:

1. Через реле времени К1 и контакт К2 на участке электроцепи контактора, обозначаемого К3, подается оперативное напряжение;
2. Контактор К3 замыкается, но размыкается контакт К3 на части электроцепи контактора, условно обозначаемого К2 для блокировки ошибочного включения. Одновременно в электроцепи контактора К1, совмещенного с клеммами временного реле, включается контакт К3;
3. При подключении контактора К1 замыкается контакт К1, расположенный на участке электроцепи с его катушкой. Тут же срабатывает реле времени, которое разъединяет контакт К1 на участке цепи с катушкой контактора К3, но соединяет его с катушкой контактора, обозначаемого на схеме К2;
4. Контактор К3 выключается, а контакт К3, расположенный на части цепи, где находится катушка второго контактора К2, замыкается;
5. Включается контактор К2, но контакт К2 на участке третьего контактора К3 размыкается в целях блокировки ошибочного включения.

Описание принципа питания:

1. После включения третьего контактора замыкается третий контакт. При этом на блоке расключения начал обмоток (БРНО) замыкаются концы обмоток по схеме «звезда»: U2, V2 и W2;
2. После включения первого контактора замыкается первый контакт. При этом питание подается на концы обмоток: U1, V1 и W1;
3. После срабатывания временного реле происходит переключение на соединение треугольником;
4. Контактор третий отключается, но включается второй с замыканием второго контакта;
5. Питание теперь подается на концы обмоток, расположенных на БРНО (U2, V2 и W2).

Описать можно простыми словами: включение в работу электродвигателя сначала происходит посредством соединения обмоточных выводов в звезду. Этим обеспечивается мягкий и плавный запуск без перегревания. Когда мотор наберет обороты, автоматические происходит переключение на треугольное соединение. Момент переведения сопровождается незначительным снижением скорости вращения. Однако она быстро восстанавливается.

Трехфазный асинхронный двигатель с короткозамкнутым ротором

Асинхронный двигатель с короткозамкнутым ротором – это асинхронный электродвигатель, у которого ротор выполнен с короткозамкнутой обмоткой в виде беличьей клетки [1].

Конструкция асинхронного электродвигателя

Трехфазный асинхронный электродвигатель, как и любой электродвигатель, состоит из двух основных частей – статора и ротора. Статор – неподвижная часть, ротор – вращающаяся часть. Ротор размещается внутри статора. Между ротором и статором имеется небольшое расстояние, называемое воздушным зазором, обычно 0,5-2 мм.

Статор асинхронного двигателяРотор асинхронного двигателя

Статор состоит из корпуса и сердечника с обмоткой. Сердечник статора собирается из тонколистовой технической стали толщиной обычно 0,5 мм, покрытой изоляционным лаком. Шихтованная конструкция сердечника способствует значительному снижению вихревых токов, возникающих в процессе перемагничивания сердечника вращающимся магнитным полем. Обмотки статора располагаются в пазах сердечника.

Корпус и сердечник статора асинхронного электродвигателяКонструкция шихтованного сердечника асинхронного двигателя

Ротор состоит из сердечника с короткозамкнутой обмоткой и вала. Сердечник ротора тоже имеет шихтованную конструкцию. При этом листы ротора не покрыты лаком, так как ток имеет небольшую частоту и оксидной пленки достаточно для ограничения вихревых токов.

Принцип работы. Вращающееся магнитное поле

Принцип действия трехфазного асинхронного электродвигателя основан на способности трехфазной обмотки при включении ее в сеть трехфазного тока создавать вращающееся магнитное поле.

Вращающееся магнитное поле – это основная концепция электрических двигателей и генераторов.

Запустить

ОстановитьВращающееся магнитное поле асинхронного электродвигателя

Частота вращения этого поля, или синхронная частота вращения прямо пропорциональна частоте переменного тока f1 и обратно пропорциональна числу пар полюсов р трехфазной обмотки.

• где n1 – частота вращения магнитного поля статора, об/мин,
• f1 – частота переменного тока, Гц,
• p – число пар полюсов

Чтобы понять феномен вращающегося магнитного поля лучше, рассмотрим упрощенную трехфазную обмотку с тремя витками. Ток текущий по проводнику создает магнитное поле вокруг него. На рисунке ниже показано поле создаваемое трехфазным переменным током в конкретный момент времени

Запустить

ОстановитьМагнитное поле прямого проводника с постоянным токомМагнитное поле создаваемое обмоткой

Составляющие переменного тока будут изменяться со временем, в результате чего будет изменяться создаваемое ими магнитное поле. При этом результирующее магнитное поле трехфазной обмотки будет принимать разную ориентацию, сохраняя при этом одинаковую амплитуду.

Магнитное поле создаваемое трехфазным током в разный момент времениТок протекающий в витках электродвигателя (сдвиг 60°)ЗапуститьОстановитьВращающееся магнитное поле

Теперь разместим замкнутый проводник внутри вращающегося магнитного поля. По закону электромагнитной индукции изменяющееся магнитное поле приведет к возникновению электродвижущей силы (ЭДС) в проводнике. В свою очередь ЭДС вызовет ток в проводнике. Таким образом, в магнитном поле будет находиться замкнутый проводник с током, на который согласно закону Ампера будет действовать сила, в результате чего контур начнет вращаться.

Влияние вращающегося магнитного поля на замкнутый проводник с током

По этому принципу также работает асинхронный электродвигатель. Вместо рамки с током внутри асинхронного двигателя находится короткозамкнутый ротор по конструкции напоминающий беличье колесо. Короткозамкнутый ротор состоит из стержней накоротко замкнутых с торцов кольцами.

Короткозамкнутый ротор “беличья клетка” наиболее широко используемый в асинхронных электродвигателях (показан без вала и сердечника)

Трехфазный переменный ток, проходя по обмоткам статора, создает вращающееся магнитное поле. Таким образом, также как было описано ранее, в стержнях ротора будет индуцироваться ток, в результате чего ротор начнет вращаться. На рисунке ниже Вы можете заметить различие между индуцируемыми токами в стержнях. Это происходит из-за того что величина изменения магнитного поля отличается в разных парах стержней, из-за их разного расположения относительно поля. Изменение тока в стержнях будет изменяться со временем.

Запустить

ОстановитьВращающееся магнитное поле пронизывающее короткозамкнутый роторМагнитный момент действующий на ротор

Вы также можете заметить, что стержни ротора наклонены относительно оси вращения. Это делается для того чтобы уменьшить высшие гармоники ЭДС и избавиться от пульсации момента. Если стержни были бы направлены вдоль оси вращения, то в них возникало бы пульсирующее магнитное поле из-за того, что магнитное сопротивление обмотки значительно выше магнитного сопротивления зубцов статора.

Скольжение асинхронного двигателя. Скорость вращения ротора

Отличительный признак асинхронного двигателя состоит в том, что частота вращения ротора n2 меньше синхронной частоты вращения магнитного поля статора n1.

Объясняется это тем, что ЭДС в стержнях обмотки ротора индуцируется только при неравенстве частот вращения n2

• где s – скольжение асинхронного электродвигателя,
• n1 – частота вращения магнитного поля статора, об/мин,
• n2 – частота вращения ротора, об/мин,

Рассмотрим случай когда частота вращения ротора будет совпадать с частотой вращения магнитного поля статора. В таком случае относительное магнитное поле ротора будет постоянным, таким образом в стержнях ротора не будет создаваться ЭДС, а следовательно и ток. Это значит что сила действующая на ротор будет равна нулю. Таким образом ротор будет замедляться. После чего на стержни ротора опять будет действовать переменное магнитное поле, таким образом будет расти индуцируемый ток и сила. В реальности же ротор асинхронного электродвигателя никогда не достигнет скорости вращения магнитного поля статора. Ротор будет вращаться с некоторой скоростью которая немного меньше синхронной скорости.

Скольжение асинхронного двигателя может изменяться в диапазоне от 0 до 1, т. е. 0—100%. Если s~0, то это соответствует режиму холостого хода, когда ротор двигателя практически не испытывает противодействующего момента; если s=1 — режиму короткого замыкания, при котором ротор двигателя неподвижен (n2 = 0). Скольжение зависит от механической нагрузки на валу двигателя и с ее ростом увеличивается.

Скольжение, соответствующее номинальной нагрузке двигателя, называется номинальным скольжением. Для асинхронных двигателей малой и средней мощности номинальное скольжение изменяется в пределах от 8% до 2%.

Преобразование энергии

Асинхронный двигатель преобразует электрическую энергию подаваемую на обмотки статора, в механическую (вращение вала ротора). Но входная и выходная мощность не равны друг другу так как во время преобразования происходят потери энергии: на трение, нагрев, вихревые токи и потери на гистерезисе. Это энергия рассеивается как тепло. Поэтому асинхронный электродвигатель имеет вентилятор для охлаждения.

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

Но что, если просто выведено три провода? Тогда придется аппарат разбирать. На статоре нужно найти три конца, которые между собой спаяны. Это и есть соединение звездой. Провода нужно рассоединить и подключить треугольником.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы. Теперь важно не перепутать.

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо. А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи.

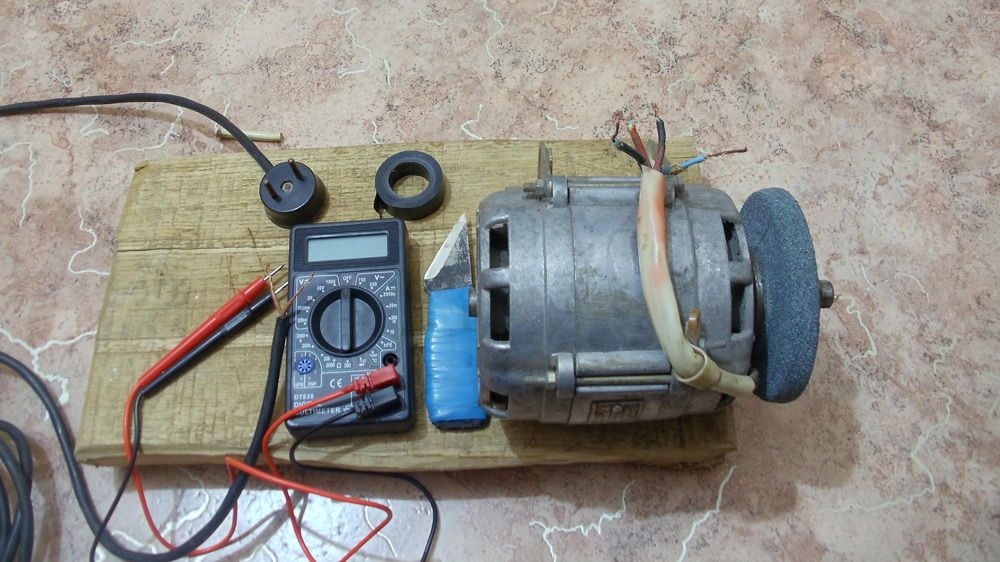

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Возьмем скотч, изоленту, еще что-нибудь из того, что есть, и пометим их. Пригодится сейчас, а может быть, и когда-нибудь в будущем.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Как подключить асинхронный двигатель

Специалист перед подключением электродвигателя всегда поглядит на его шильдик и ознакомится со схемой подключения обмоток электродвигателя.

Шильдик асинхронного электродвигателя выглядит примерно вот так:

По информации на шильдике мы делаем вывод, что если у нас напряжение 380 вольт, то подключаем электродвигатель по схеме треугольник. Если у нас 660 вольт, то по схеме звезда.

Так же бывают двигатели на 220/380 вольт:

По шильдику видно, что если у нас напряжение в сети 220 вольт, то подключаем треугольником. Следовательно, если 380 вольт, то звездой.

Теперь Вы уже хотя бы понимаете, как подключить асинхронный двигатель, ориентируясь на шильдик.

Строение асинхронного двигателя

Для того, чтобы разобраться в теории работы двигателя, нам надо рассмотреть из чего же он состоит.

1. Крышка клеммной коробки.
2. Клеммная коробка.
3. Стяжные болты корпуса.
4. Вал ротора.
5. Передняя крышка корпуса.
6. Опорная плита корпуса.
7. Корпус с ребрами охлаждения.
8. Информационная табличка завода-изготовителя («шильдик»).
9. Задняя крышка корпуса.
10. Дополнительный вентилятор охлаждения двигателя («вертушка»). «Вертушка» устанавливается не на все двигатели. Если предполагаемое место работы обеспечивает хорошее воздушное охлаждение, то потребности в дополнительном обдуве не требуются.

На самом же деле асинхронный двигатель состоит из трех частей (слева-направо): ротора, статора и корпуса, но главными частями считаются именно ротор и статор, о которых мы с вами и поговорим.

Статор асинхронного двигателя

Статор асинхронного двигателя представляет из себя сердечник, состоящий из пластин электротехнической стали и содержащий в себе медные обмотки, которые определенным образом уложены в пазах статора.

Как было упомянуто, сердечник статора состоит из пластин, которые изолированы друг от друга. С внутренней стороны статора есть пазы

в которые укладывается изоляция

Далее в эти пазы наматывается медный лакированный провод определенным образом, который представляет из себя обмотки статора

Асинхронный двигатель имеет три «куска» медного провода

Которые определенным образом уложены в пазы статора под углом в 120 градусов друг относительно друга.

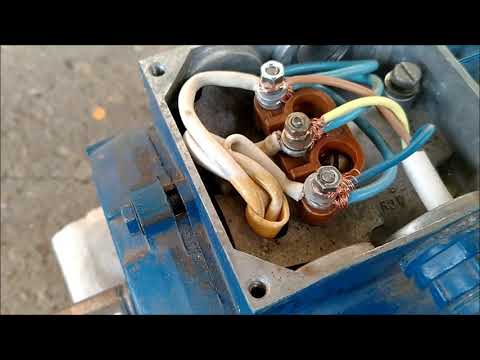

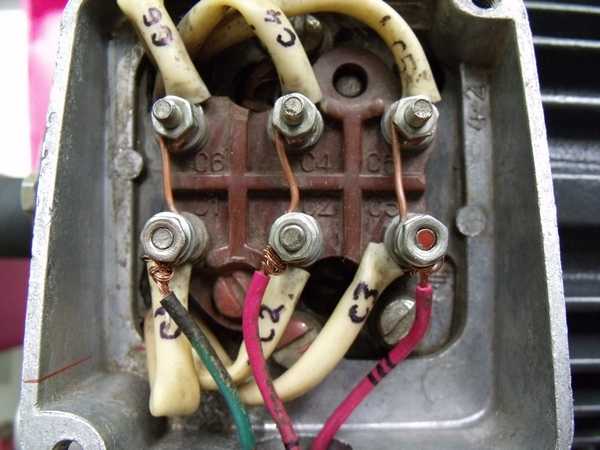

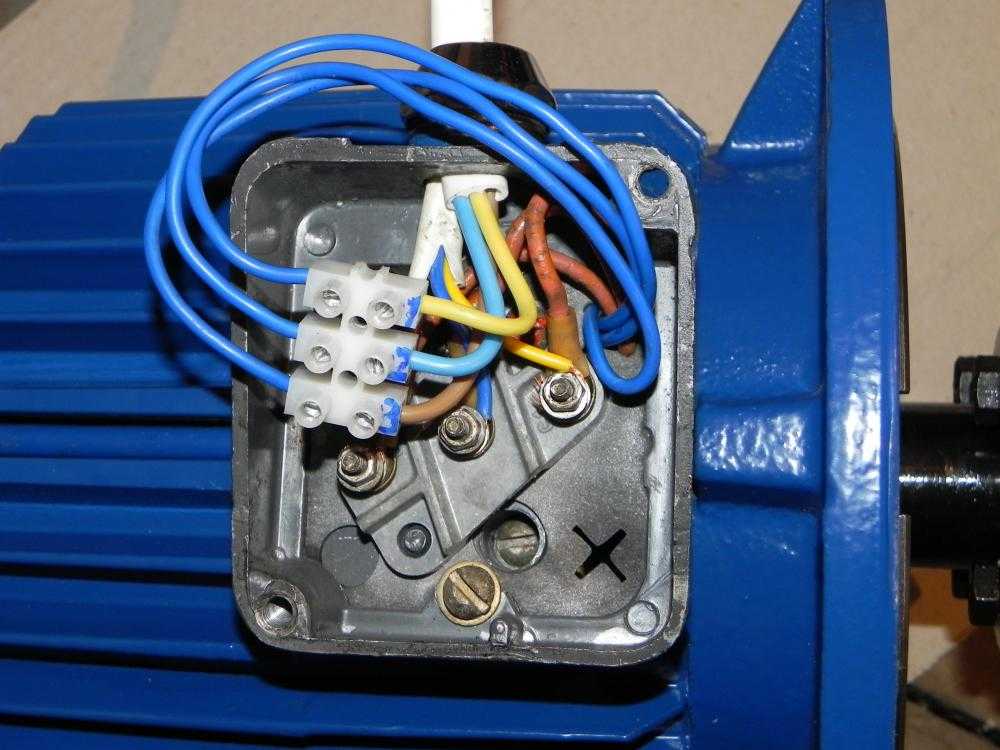

Все 6 концов обмоточных проводов выведены в клеммную коробку, которая находится на корпусе двигателя.

Статор двигателя, а точнее, размеры сердечника, количество катушек в каждой обмотке и толщина моточного провода из которого намотаны катушки определяют основные параметры двигателя. Например, от числа катушек в каждой обмотке зависит номинальное число оборотов двигателя, а от толщины провода, которым они намотаны, зависит номинальная мощность двигателя. Количество обмоток для трехфазного асинхронного двигателя всегда равно трем. А вот количество катушек в каждой из этих обмоток разное. Катушки могут наматывать в один или два провода. Учитывая, что номинальное число оборотов двигателя обратно пропорционально номинальной нагрузке, можно смело сказать, что скорость вращения вала асинхронного двигателя будет уменьшаться при увеличении нагрузки. Если при работе двигателя начнут уменьшаться его обороты из-за роста нагрузки, то не остановка этого процесса может привести к полной остановке двигателя. Двигатель начнет сильно гудеть, вал ротора не будет крутиться – возникнет сильный нагрев катушек, с последующим разрушением изоляции моточного провода, что приведет к короткому замыканию и возгоранию обмоток.

Реальное фото статора одного из асинхронного двигателя выглядит вот так.

Способы подключения асинхронного двигателя

Как мы уже с вами узнали, асинхронный двигатель имеет три обмотки. На современный манер они обозначаются английскими буквами U,V,W. Начало каждой обмотки обозначается цифрой «1», а конец обмотки цифрой «2».

Поэтому, есть два способа соединения обмоток: звездой и треугольником.

Подключение асинхронного двигателя к трехфазной сети

Остановимся более подробно на подключении двигателя. Завод-производитель, как правило, маркирует не только клеммы в клеммной коробке, но и концы проводов. В реальности это либо алюминиевые скобки, либо пластиковые или картонные бирки с номером провода. Обмотки в современных двигателях указывается, как U, V, W. Начало обмоток цифрой «1», а конец — цифрой «2». Как вы уже знаете, асинхронный двигатель может быть включен по схеме «звезда», а также по схеме «треугольник». В 90% случаев используется именно подключение «звезда».

Итак, у нас обмотки двигателя соединены по схеме «звезда». Куда же нам подать напряжение, чтобы двигатель начал свое вращение?

Оказывается, все просто. Так как в трехфазной сети у нас в основном 4 провода ( Фаза A, Фаза B, Фаза C, Земля), то соответственно, мы должны задействовать все 4 провода.

Есть также небольшой нюанс при подключении асинхронного двигателя к трехфазной сети. Допустим, если мы подключили двигатель по схеме выше, то у нас вал будет вращаться в одну сторону, допустим, по часовой стрелке.

Но если мы поменяем две любые фазы местами, то двигатель начнется вращаться в противоположном направлении. Такой эффект называется реверсивным включением асинхронного двигателя.

Все то же самое касается и при подключении асинхронного двигателя по схеме «треугольник». Имейте ввиду, что при включении двигателя в этом режим, мы на шильдике должны посмотреть допустимое напряжение, на которое рассчитан этот двигатель по схеме соединения «треугольник». Если по схеме «звезда» мы можем подать на такой двигатель питание 380 Вольт, то по схеме «треугольник» только 220 Вольт.

Подключение асинхронного двигателя к однофазной сети

Обратимся к конструкции трехфазного асинхронного двигателя. Как мы знаем, рабочих фаз двигателя – 3, и клемм для их подключения тоже 3. А в однофазной бытовой сети 220 Вольт проводов всего два – фаза и ноль. Что подключить на третью клемму двигателя? Если на нее подключить ответвление от любого из этих двух проводов, то мы получим просто короткое замыкание со всеми вытекающими последствиями.

Выходом является подключение такого ответвления через конденсатор. Слово «конденсатор» переводится на русский язык как «накопитель». Как известно, работает он по принципу «заряд-разряд». То есть, включенный в сеть конденсатор, какое-то время накапливает заряд, а потом, разряжаясь, отдает его обратно в сеть. Времени, в течение которого конденсатор накапливает заряд, вполне достаточно для того, чтобы фаза, от которой он питается, «ушла» вперед, сдвинулась по времени. Сдвинувшись, фаза как бы «освобождает место» для того разряда, который выдаст конденсатор, и исключает возможность «короткого» замыкания. Из-за того, что своей работой конденсатор «сдвигает» фазы, он называется фазосдвигающим. Более подробно про работу конденсатора в цепи переменного тока можно прочитать в этой статье. Таким образом, создается третий провод необходимый для подключения двигателя.

Схемы подключения к однофазной сети

Здесь все достаточно просто. Мы должны соединить конденсатор между двумя фазами. В схеме со звездой это будет выглядеть вот так.

Для того, чтобы поменять вращение двигателя, нам надо просто поменять местами фазу (L) и ноль (N) местами.

Ну и все то же самое касается и со схемой подключения «треугольник».

Подбор конденсаторов

Емкость конденсаторов для подключения к 220В необходимо подбирать. В случае с рабочим накопителем это просто. Расчет его емкости происходит по формулам:

• Соединение треугольником: Ср=4800*I/U.
• Соединение звездой: Ср=2800*I/U.

Внимание! Ср – емкость рабочего конденсатора, I – сила тока (смотреть в паспорте к устройству), а U – напряжение, при котором работает мотор. Так как питание однофазное, то U равно 220 Вольтам.

Подбор пускового накопителя происходит опытным путем (смотрите видео). Обычно его емкость (Сп) больше в 2-3 раза по сравнению с Ср. Например: есть мотор с током в обмотках 2 ампера. При подсоединении намоток треугольником в сеть 220 Ср будет равен 25 мкФ. Тогда Сп будет варьироваться в диапазоне 50-75 мкФ. Но таких накопителей не найти в магазинах. Поэтому придется купит несколько с номинальной емкостью и соединить их параллельно. 25 мкФ можно получить из 2 по 10 мкФ и 1 по 5.

Если Сп будет меньше требуемого значения, то намотки статора будут перегреваться. Возможно даже плавление изоляционной оболочки. Если Сп будет больше требуемого, то нельзя будет развить достаточную мощность. Поэтому подбор начинайте с минимальной емкости (в примере это 50 мкФ), а затем ищите оптимальное значение путем добавления накопителей номинальной емкости.

Внимание! Не давайте двигателю работать без нагрузки. Если он переделан с 380 на 220, то он при этом сгорит! Нельзя запитывать моторы от бытовой сети 220В, если они развивают мощность более 3000 Вт. Это чревато плавлением старой или некачественно сделанной проводки или вышибанием пробок.

Для запитывания двигателя от 220В подойдут накопители от 300В следующих типов:

• МБГЧ,
• МБПГ,
• МБГО,
• БГТ.

Вы можете узнать все характеристики накопителя (емкость, тип, рабочее напряжение), взглянув на его корпус.

Теперь вы сможете пользоваться трехфазным асинхронным электродвигателем, включая его к сети 220В или 380В в зависимости от того, какая линия проходит рядом. Чтобы лучше понять принцип подсоединения обмоток и фаз с их началами и концами

Расчет емкости конденсатора

Расчет емкости конденсатора производится по формуле, в которой учитывается схема соединения обмоток двигателя. Дело в том, что при расчете емкости учитывается не только рабочее напряжение сети, но и ток, протекающий по обмоткам двигателя. Большую роль играет и тот факт, что во время запуска двигателя, в обмотках возникает так называемый пусковой ток, который намного больше рабочего тока двигателя. А так как рабочий ток двигателя зависит от схемы включения обмоток, то естественно, и пусковой ток будет тоже зависеть от этой схемы.

Итак, формула расчета конденсатора:

где

С – искомая емкость конденсатор, мкФ

К – коэффициент, зависящий от схемы подключения обмоток

IН – номинальный ток двигателя, Амперы

U – напряжение сети, Вольты

Коэффициент К будет равен 4800 при соединении обмоток «треугольником», и 2800 – при соединении «звездой». В качестве примера, можно рассчитать емкость для рассматриваемого здесь двигателя, взяв необходимые данные с его шильдика.

Соединение «треугольник»: С = 2,3 × 4800/220 = 50,2. Полученное значение оказалось дробным, поэтому округлим его до целого в большую сторону. Итак, нам нужен конденсатор емкостью 51 мкФ на напряжение 380 В.

Почему сгорит электродвигатель при неправильном соединении

Сейчас я вкратце расскажу, почему электродвигатель, у которого обмотки на 380/660 треугольник/звезда, нельзя подключать звездой на 380 вольт.

Давайте представим, что в данный момент у нас линейное напряжение равно 380 вольт.

Что такое линейное напряжение, а фазное? Не знаете? Сейчас расскажу!

Линейное напряжение – это напряжение между линейными проводами (фазами), а фазное между линейным проводом и нейтральным.

Дело в том, что при соединении обмоток треугольником, на каждую обмотку приходится линейное напряжение 380 вольт,

а при соединении звездой фазное —  220 вольт.

В итоге нам надо поддерживать требуемую мощность на валу двигателя, а напряжение упало с 380 вольт до 220 вольт (переключили обмотки с треугольника на звезду), что же делать? Ток всё сделает за нас. Он начнёт расти.

Вот пример:

Это формула для однофазной сети, но для понимания сути пойдёт.

P=UI

Где, P- мощность, U-напряжение, I-ток.

Подставим в нашу формулу выдуманные значения и получим следующее: 440=220*2, а теперь уменьшим напряжение в два раза, 440=110*4. Увидели? Напряжение уменьшили в два раза, но, чтобы поддержать заданную мощность у нас вырос ток в два раза.

Почему при подключении звездой, ток не становится меньше (при неизменной нагрузке)

При соединении обмоток электродвигателя треугольником фазный ток в 1.73 раза меньше линейного.

Давайте приведу пример: На шильдике электродвигателя указан ток 30А при соединении обмоток треугольником и напряжением 380 вольт. 30 ампер — это линейный ток, значит,  чтобы получить фазный, нам надо 30/1.73. В итоге фазный ток равен 17,3 Ампера. Т.е. номинальный ток для обмотки двигателя 17,3 Ампера.

А теперь мы переключим двигатель с треугольника на звезду, но нагрузка на валу двигателя остаётся таже самая.

При соединении электродвигателя звездой линейный ток будет равен фазному. Напряжение на обмотке уменьшится в 1.73 раза. Следовательно на обмотку будет подаваться уже не 380 вольт, а 220.

В результате по обмотке будет протекать не 17,3 А, а целых 30 Ампер.  Почему?

Потому что ток будет компенсировать падение напряжения на обмотке, которое у нас упало в 1,73 раза. Значит ток вырастит в 1,73 раза.  Двигатель греется и если отсутствует защита — сгорает. А двигатель стоит немалых денег, поэтому Вы должны знать как подключить асинхронный двигатель!

Еще один пример для понимания. Обратите внимание на следующий шильдик электродвигателя:

Электродвигатель треугольник/звезда: 220 вольт/380 вольт: 38,3/22,2 Ампера.

Соединяем двигатель треугольником и подаём напряжение 220 вольт. Ток (линейный) по шильдику равен 38,3 Ампер. Следовательно, фазный будет равен 38,3/1,73= 22,2 Ампер. Т.е мы определили, что фазный номинальный ток для обмотки = 22,2 Ампер. Поехали дальше…

А теперь соединяем обмотки электродвигателя звездой и подаём напряжение 380 Вольт. Ток будет равен 22,2 Ампер. В звезде линейный ток равен фазному току.

Вывод:

При треугольнике и питающем напряжении 220 вольт, фазный ток равен 22,2 Ампер.

При звезде и питающем напряжении 380 вольт, фазный ток равен 22,2 Ампер. Следовательно мощность у двигателя будет одинаковая при таких подключениях.

А, что если мы соединим этот двигатель звездой и подадим напряжение 220 вольт. На обмотку будет приходиться уже 127 Вольт. Поэтому ток будет компенсировать падение напряжение на обмотке в 1,73 раза и будет равен 38,3 Ампер. А обмотка у нас рассчитана на 22,2 Ампер. Двигатель сгорит.

Предыдущая

РазноеЭлектролизсолей, щелочей, кислот

Следующая

РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика

Реверсивное подключение однофазного асинхронного двигателя своими руками

Основная информация

Синхронный однофазный двигатель переменного тока работает от общественной сети

Итак, особенностью однофазного двигателя является то, что он способен запитываться от стандартной электрической сети с частотой 50 Гц и напряжением 220 В.

• Ставят такие электромоторы в основном в устройствах небольшой мощности, так как по эффективности они существенно уступают двухфазным и трехфазным аналогам.
• Мощность данных агрегатов варьируется от 5 Вт до 10 кВт.
• Однофазная схема подключения двигателя существенно влияет на его КПД, который приблизительно равен 70% от показателей такого же по мощности двигателя, но трехфазного. Также у них меньше пусковой момент, а перегрузочная способность выше.

Электрический двигатель в разрезе

• На самом деле, если разобрать строение такого двигателя, то он будет иметь 2 фазы, но так как задействуется, фактически, лишь одна из них, то и называют его однофазным.
• Строение мотор имеет самое что ни наесть классическое – подвижная часть (ротор или якорь) и неподвижная часть (статор).
• Вращение подвижных частей двигателя происходит за счет взаимодействия магнитных полей – подробнее об этом чуть дальше.
• Несомненным плюсом такого мотора можно считать простую и надежную конструкцию с короткозамкнутым ротором.
• А главным минусом можно посчитать неспособность самостоятельно выработать магнитное поле, что не позволяет ему самостоятельно запускаться при подключении к сети питания.
• Считается, что для того чтобы ротор пришел в движение требуется минимум 2 обмотки, а также смещение одной относительно второй на определенный градус.

Асинхронный двигатель переменного тока

• Если сопоставить все эти моменты, то можно понять следующее.
• На статоре однофазного электромотора располагается пусковая обмотка, которая смещена по отношению к рабочей, основной обмотке на 90 градусов.
• В цепь, питающую обмотку, включаю фазосдвигающее устройство – конденсаторы, катушки индуктивности, резисторы активного типа.
• То есть, фактически мы говорим про те же моторы двух- и трехфазного типа, только сдвиг фазы достигается не за счет подключения, а за счет схем согласования.

Принцип действия однофазного двигателя

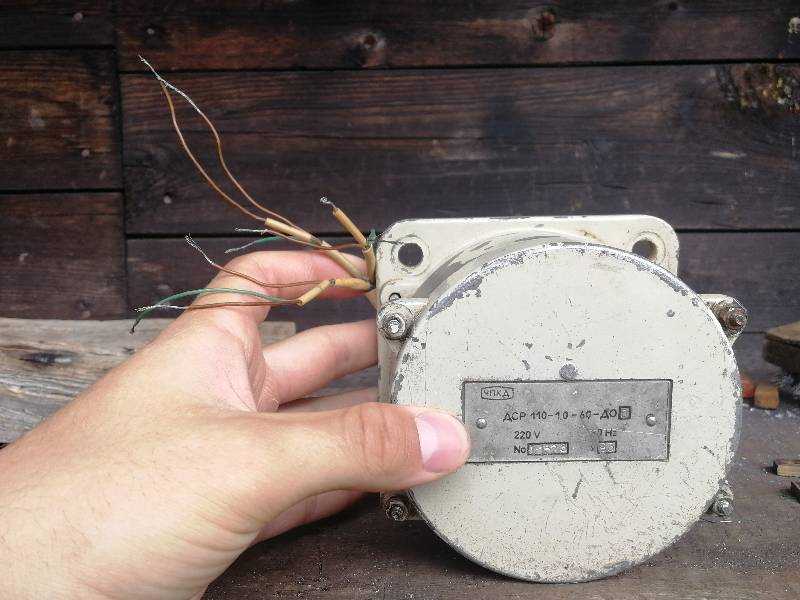

Однофазный синхронный двигатель переменного тока

Теперь давайте попробуем систематизировать то, что мы понаписали в предыдущей главе, чтобы принцип работы таких устройств стал понятен каждому.

Как работает асинхронный электродвигатель однофазный

• Итак, при подключении питания, ток начинает бежать по обмоткам статора. Движение тока порождаем пульсирующее магнитное поле. Почему пульсирующее, да потому что ток в общественных сетях имеет частоту в 50 Гц, то есть за секунду 50 раз меняет направление своего движения. Соответственно меняются и параметры магнитного поля
• Мы все знаем про такое явление, как электромагнитная индукция. Если кто-то не знает, то бегом читать – вкратце, это явление порождает электрический ток в проводнике, который перемещается поперек магнитного поля, причем нет никакой разницы, что будет двигаться – проводник или поле.
• Если устройство не будет иметь пусковых механизмов, то ротор останется неподвижным, так как в нем до сих пор нет тока, а значит и магнитного поля, а магнитные поля от тока в статора равнозначны, и тянут, так сказать, в разных направлениях, как лебедь, рак и щука.
• Но если ротору дать толчок в любую из сторон, в нем моментально начнет расти электродвижущая сила (ЭДС), которая начнет генерировать свое магнитное поле. В результате взаимодействия этих полей двигатель продолжит вращаться в туже сторону, несмотря на то, что основное магнитное поле постоянно меняет свое направление.

Однофазный коллекторный электродвигатель переменного тока – принцип работы

• Заставляет сдвинуться с места ротор пусковая обмотка, которую мы уже упоминали. Точнее делает это результирующее магнитное поле от основной и пусковой обмоток.
• Эта обмотка требует включения только при пуске мотора.

Интересно знать! В маломощных моторах пусковая обмотка является короткозамкнутой.

• Момент включения пусковой обмотки связан с пусковой кнопкой – обычно ее необходимо удерживать на протяжении нескольких секунд, пока двигатель не начнет вращаться с нормальной скоростью.
• Когда контакт на кнопке размыкается, двигатель переходит полностью в однофазный режим.
• Важно помнить, что пусковая фаза не предназначается для долгой работы – обычно время ее активного состояния составляет около 3 секунд. Если попытаться превысить данное значение обмотка начнет перегреваться, что может привести к выходу элемента из строя.
• Становится понятным, что ручной контроль за пуском двигателя неэффективен и малонадежен, поэтому данный процесс в современных устройствах автоматизирован. В них устанавливаются тепловые реле и центробежные выключатели.
• Первый элемент контролирует нагрев обеих обмоток и отключает питание, если температура достигает критического значения.
• Второй отключает питание пусковой фазы, как только ротор разгонится до нужных оборотов.

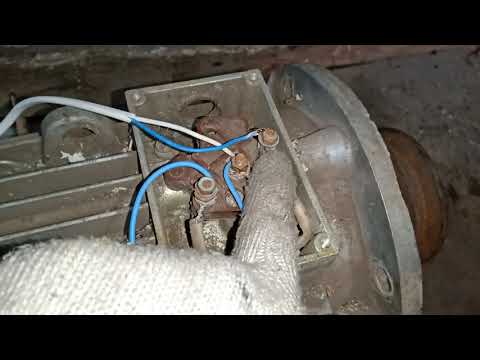

Подключение двигателя

Как подключается коллекторный однофазный электродвигатель переменного тока

Итак, мы уже поняли, что для работы такому мотору требуется всего одна фаза на 220 В, то есть включается он в обыкновенную розетку, что, собственно, и делает эти устройства такими популярными несмотря на низкий КПД и прочие недостатки.

Интересно знать! Практически все бытовые приборы оборудованы именно такими двигателями.

Различные варианты подключения

• Однофазные двигатели переменного тока по подключению делят на три типа: вариант с пусковой обмоткой и рабочим конденсатором.
• В первом пусковая обмотка запитана через конденсатор только во время старта – собственно, его мы описали в предыдущей главе.
• Во втором она подключена через конденсатор постоянно.
• В третьем вместо конденсатора используется сопротивление.

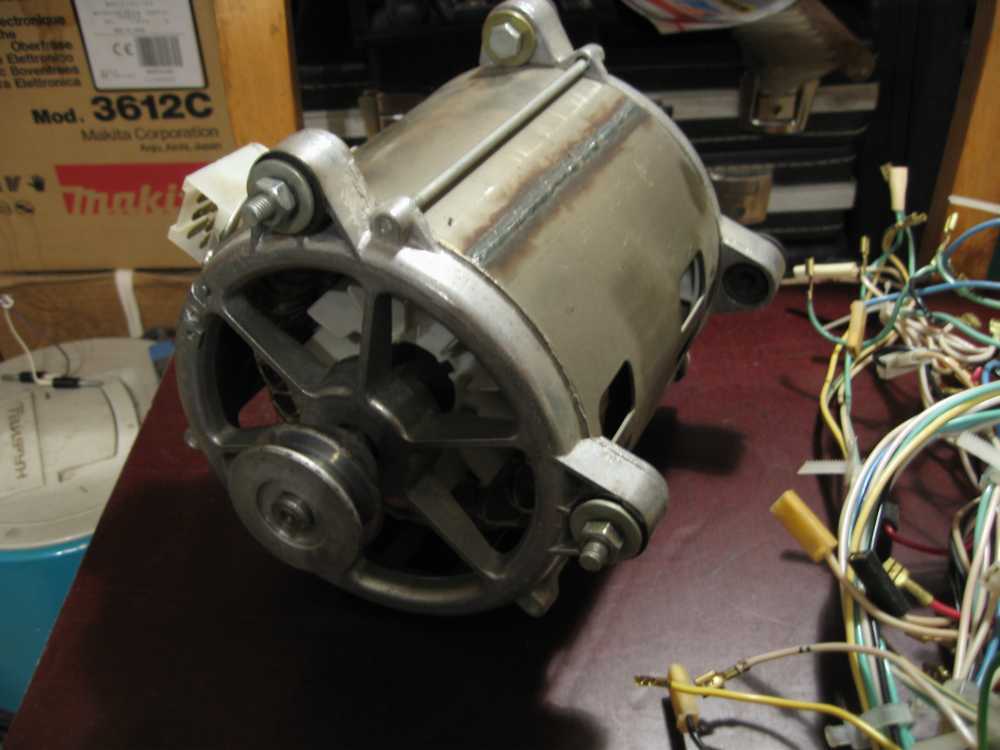

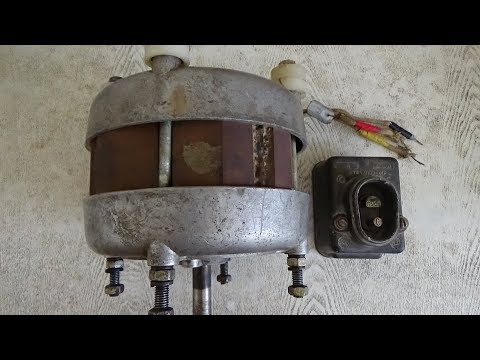

Коллекторный однофазный двигатель переменного тока от стиральной машины

• Для последнего типа подключения может использоваться пусковой резистор, который подключается к пусковой обмотке последовательно. За счет этого удается получить сдвиг фаз на 30 градусов, чего вполне хватает для раскрутки двигателя.
• Также дополнительная обмотка может сама по себе иметь высокое активное сопротивление.
• Сдвиг фаз также может быть получен за счет того, что пусковая фаза будет иметь высокое сопротивление и меньшую индуктивность.

Конденсаторный пуск имеет следующие особенности:

• Чтобы достигнуть максимального значения пускового момента, достаточного для старта двигателя, нужно вращающееся круговое магнитное поле. Таковое возникает, когда обмотки сдвинуты относительно друг друга на 90 градусов – сразу становится понятно, что ни резистор, ни дроссель не смогут задать такое значение. А вот если правильно подобрать емкость конденсатора – ну вы поняли…
• Конденсатор необходимо подбирать по потребляемому току.

Конденсатор и переменный ток

Интересно знать! На нашем сайте есть очень познавательная статья про то, как конденсаторы ведут себя в цепи переменного тока. Если интересно, обязательно ознакомьтесь.

Кстати, если вы пытаетесь самостоятельно подключить такой двигатель в сеть, но не знаете, какие выводы к какой обмотке относятся, просто замерьте их сопротивление. Для основной оно составит где-то 12 Ом, а для пусковой – 30.

Работа механизма

Для работы устройства необходима 1 фаза с усилием 220 В. Это значит, что подсоединить его можно в домашнюю розетку. Непосредственно в этом причина известности двигателя среди населения. В абсолютно всех домашних устройствах, от соковыжималки до шлифующей машины, установлены механизмы такого типа.
Имеется 2 вида электромоторов: с пусковой обмоткой и с конденсатором.

Электродвигатель может быть взят с одного устройства и включён к другому. К примеру, надёжный однофазный двигатель от стиральной машины либо пылесоса может применяться для работы газонокосилки, станка и т. д.

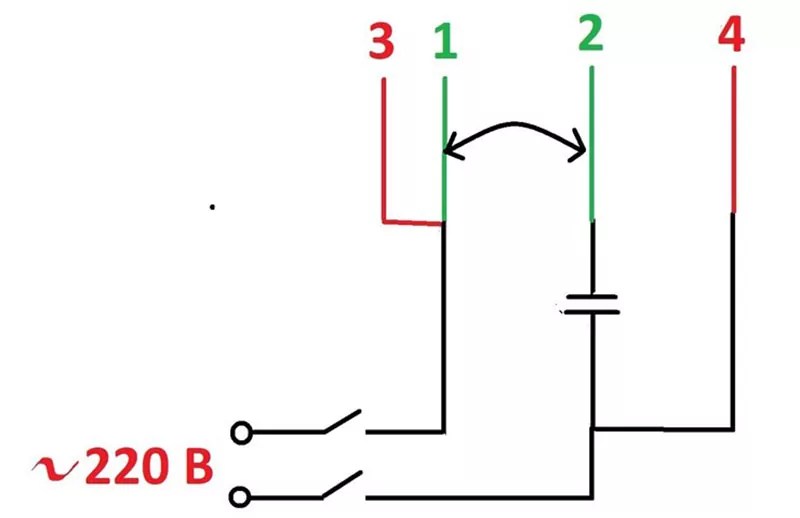

Схема подключения однофазного асинхронного двигателя:

Подключение мотора с пусковым противодействием

Дополнительная обмотка подобных приборов имеет высокое интенсивное противодействие. Для пуска электромашины этого вида может быть применён пусковой резистор. Его необходимо поочерёдно подсоединить к пусковой обмотке. Подобным способом можно приобрести сдвиг фаз в 30° меж токами обмоток, чего станет абсолютно достаточно для старта приспособления.
Помимо этого, сдвиг фаз может быть приобретён посредством применения пусковой фазы с огромным значением противодействия и наименьшей индуктивностью. У такого рода обмотки меньшее число витков и тоньше кабель.

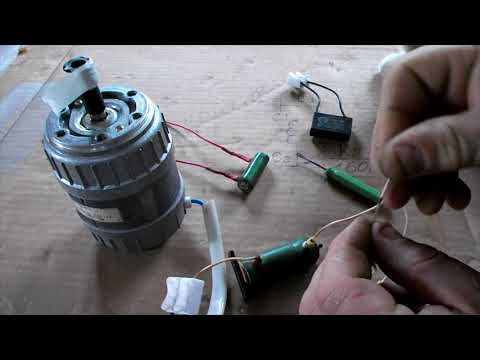

Подключение двигателя с конденсаторным пуском

У этих электромашин отправная цепь включает конденсатор и вводится только лишь в период старта.

Для свершения наибольшего значения отправного момента необходимо циркулярное магнитное поле, что осуществляет оборот. Для того чтобы оно появилось, токи обмоток должны быть направлены на 90° друг к другу. Подобные фазосдвигающие компоненты, как резистор и дроссель, не гарантируют нужный сдвиг фаз. Только лишь вовлечение в цепь конденсатора даёт возможность приобрести сдвиг фаз 90°, если верно выбрать ёмкость.

Определить нужные провода и то, к какой обмотке они причисляются, можно посредством замера противодействия. У рабочей обмотки значение противодействия постоянно меньше (12 Ом), чем у пусковой обмотки (30 Ом). В соответствии с этим сечение провода основной обмотки больше, чем у пусковой.

Конденсатор подбирается согласно употребляемому двигателем току. К примеру, в случае если ток равен 1,4 А, то нужен конденсатор 6 мкФ.

Однофазный асинхронный двигатель[править | править код]

Строго говоря, именно однофазным называется такой асинхронный двигатель, который имеет на статоре одну рабочую обмотку

, которая подключается к сети однофазного тока. Запуск осуществляется вращающимся магнитным полем, создающимся основной обмоткой и дополнительной (меньшей) пусковой обмоткой, которая подключается через ёмкость/индуктивность к основной сети на время пуска или замыкается накоротко (в двигателях малой мощности).

Преимуществом двигателя является простота конструкции (короткозамкнутый ротор). Недостатки — малый пусковой момент (или вообще его отсутствие) и низкий КПД.

Применяются в основном в вентиляторах малой мощности (настольных, оконных, для ванных комнат и т. п.). Самым массовым советским вентилятором такого типа (и двигателем для него) был «ВН-2» мощностью 15 Ватт. Особенностью его конструкции является установка шарикового подшипника только с одной стороны вала двигателя (противоположной крыльчатке вентилятора), в результате из-за значительных изгибающих нагрузок подшипник (и двигатель) сильно шумит даже на малых оборотах.

Принцип действия

Принцип действия электродвигателя демонстрирует простейший опыт, который всем нам показывали в школе — вращение рамки с током в поле постоянного магнита.

Рамка с током — это аналог ротора, неподвижный магнит — статор. Если в рамку подать ток, она повернется перпендикулярно направлению магнитного поля и застынет в этом положении. Если заставить магнит крутиться, рамка будет вращаться с той же скоростью, то есть синхронно с магнитом. У нас получился синхронный электродвигатель. Но у нас магнит — это статор, а он по определению неподвижен. Как заставить вращаться магнитное поле неподвижного статора?

Для начала заменим постоянный магнит катушкой с током. Это обмотка нашего статора. Как известно из той же школьной физики, катушка с током создает магнитное поле. Последнее пропорционально величине тока, а полярность зависит от направления тока в катушке. Если подать в катушку переменный ток, получим переменное поле.

Нам поможет очень наглядная аналогия с часами. Какие векторы вращаются постоянно перед нашими глазами? Это часовые стрелки. Представим, что в углу комнаты висят часы. Секундная стрелка вращается, делая один полный оборот в минуту. Стрелка — вектор единичной длины.

Тень, которую стрелка отбрасывает на стену, меняется как синус с периодом в 1 минуту, а тень, отбрасываемая на пол — как косинус. Или синус, сдвинутый по фазе на 90 градусов. Но вектор равен сумме своих проекций. Другими словами, стрелка равна векторной сумме своих теней.

История возникновения

Более 60 лет понадобилось многим ученым, пока однофазный асинхронный двигатель начал покорять просторы земного шара. Началось все с 1820-х годов, когда Джозеф Генри и Майкл Фарадей – открыли явления индукции и начали первые эксперименты.

Принцип работы асинхронного двигателя (однофазного) основан на этих основных физических законах. В 80-х годах позапрошлого столетия многие умы разрабатывают трансформаторы и генераторы переменного тока. Год 1885 принес идею первого многофазного двигателя переменного тока от Галилео Феррариса, вскоре Никола Тесла уже представил свой многофазный мотор (1888 год).

В 1889-1891годах русский электротехник, поляк по происхождению, Михаил Осипович Доливо-Добровольский придумал ротор в виде “беличьей клетки”. К этому изобретению его подтолкнул доклад Феррариса «О вращающемся магнитном поле». С началом ХХ века пришло широкое внедрение электромеханических устройств.

Двигатель однофазный переменного тока – принцип работы и устройство агрегата

Любой электрический двигатель – это устройство, способное преобразовывать электрическую энергию в кинетическую, то есть энергию вращения, которая по цепям передается на ведомые устройства. Применяются электрические двигатели сегодня практически везде. Эти устройства, которые практически не изменились за последние 150 лет, можно встретить даже в зубных щетках.

Сегодня мы поговорим с вами про электродвигатели переменного тока однофазные, узнаем, как они устроены и за счет каких сил приводятся в движение.

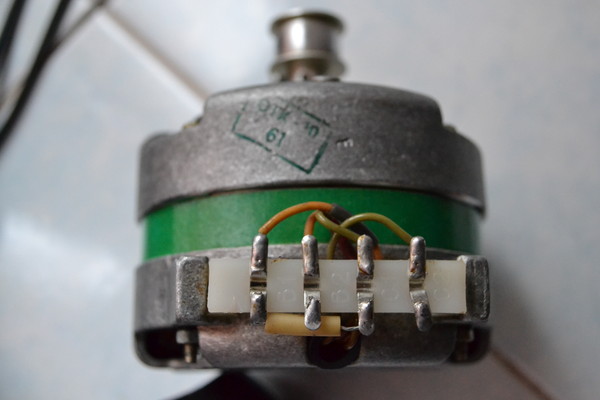

Однофазные электродвигатели

Зачастую основное внимание уделяется изучению трёхфазных электродвигателей, частично в связи с тем, что трёхфазные электродвигатели применяются чаще, чем однофазные. Однофазные электродвигатели имеют тот же принцип действия, что и трёхфазные электродвигатели, только с более низкими пусковыми моментами. Они подразделяются по типам в зависимости от способа пуска.

Стандартный однофазный статор имеет две обмотки, расположенные под углом 90° по отношению друг к другу. Одна из них считается главной обмоткой, другая – вспомогательной, или пусковой. В соответствии с количеством полюсов каждая обмотка может делиться не несколько секций.

На рисунке приведен пример двухполюсной однофазной обмотки с четырьмя секциями в главной обмотке и двумя секциями во вспомогательной.

Следует помнить, что использование однофазного электродвигателя – это всегда, своего рода, компромисс. Конструкция того или иного двигателя зависит, прежде всего, от поставленной задачи. Это значит, что все электродвигатели разрабатываются в соответствии с тем, что наиболее важно в каждом конкретном случае: например, КПД, вращающий момент, рабочий цикл и т.д. Из-за пульсирующего поля однофазные электродвигатели CSIR и RSIR могут иметь более высокий уровень шума по сравнению с двухфазными электродвигателями PSC и CSCR, которые работают намного тише, так как в них используется пусковой конденсатор. Конденсатор, через который производится пуск электродвигателя, способствует его плавной работе.

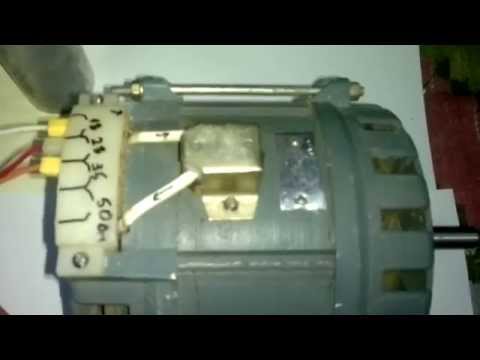

Как определить рабочую и пусковую обмотки

Данная публикация будет, непременно, полезна новеньким и для тех, кто любит своими руками и головой делать различные вещи, не имея простых познаний, но владея неплохой сообразительностью. Эта маленькая статейка вам в жизни очень понадобится. Знать устройство пусковой и рабочей обмоток, нужно непременно.

Я бы даже сравнил это, как в математике, с таблицей умножения. Начну с того что, однофазовые движки имеют две разновидности обмоток – пусковую и рабочую. Эти обмотки отличаются и по сечению провода и по количеству витков. Осознав один раз, вы я думаю, уже это не забудете никогда.

Рабочая обмотка огромным сечением

1-ое – рабочая обмотка всегда имеет сечение провода большее, а как следует ее сопротивление будет меньше. Поглядите на фото наглядно видно, что сечение проводов различное.

Важно

Обмотка с наименьшим сечением и есть пусковая. Замерять сопротивление обмоток можно и стрелочным и цифровым тестерами, также омметром. Обмотка, у которой сопротивление меньше – есть рабочая.

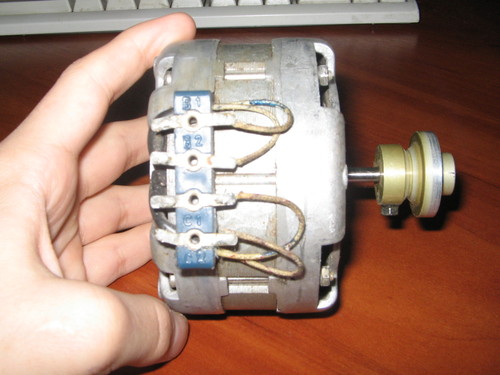

Наглядно показаны обмотки

А сейчас несколько примеров, с которыми вы сможете столкнуться:

Если у мотора 4 вывода, то обнаружив концы обмоток и после замера, вы сейчас просто разберетесь в этих 4 проводах, сопротивление меньше – рабочая, сопротивление больше – пусковая. Подключается все очень просто, на толстые провода подается 220в.

И один кончик пусковой обмотки, на один из рабочих. На какой из их различия нет, направление вращения от этого не зависит. Так же и от того как вы вставите вилку в розетку.

Вращение, будет поменяются, от подключения пусковой обмотки, а конкретно – меняя концы пусковой обмотки.

Последующий пример. Это когда движок имеет 3 вывода. Тут замеры будут смотреться последующим образом, к примеру – 10 ом, 25 ом, 15 ом. После нескольких измерений найдите кончик, от которого показания, с 2-мя другими, будут 15 ом и 10 ом. Это и будет, один из сетевых проводов.

Кончик, который указывает 10 ом, это тоже сетевой и третий 15 ом будет пусковым, который подключается ко второму сетевому через конденсатор. В этом примере направление вращения, вы уже не измените, какое есть такое и будет.

Тут, чтоб поменять вращение, нужно будет добираться до схемы обмотки.

Очередной пример, когда замеры могут демонстрировать 10 ом, 10 ом , 20 ом. Это тоже одина из разновидностей обмоток. Такие, шли на неких моделях стиральных машин, ну и не только лишь.

В этих движках, рабочая и пусковая – однообразные обмотки ( по конструкции трехфазных обмоток). Тут различия нет, какой у вас будет рабочая, а какая пусковая. Подключение пусковой, также осуществляется через конденсатор.

Рекомендую прочесть ссылки, которые установлены в статье.

Вот кратко и все, что необходимо знать вам по этому вопросу.

Л. Рыженков

Источник: https://elektrica.info/kak-opredelit-rabochuyu-i-puskovuyu-obmotki/

Многофазные двигатели в однофазной сети[править | править код]

Не вполне корректно однофазными двигателями также называют конструктивно двух- и трёхфазные асинхронные электродвигатели, подключаемые через схемы согласования в однофазную сеть

(конденсаторные двигатели).

Двухфазный двигатель

, как правило, проектируется именно в расчёте на работу в однофазной сети (как конденсаторный двигатель). Обе его обмотки (фазы двигателя) являются рабочими и включены постоянно — одна непосредственно в сеть, вторая — через фазосдвигающую цепь (как правило, конденсаторы). Он имеет лучшие эксплуатационные параметры из всех типов асинхронных двигателей при работе в однофазной сети. Широко применялся в активаторных стиральных машинах советского времени.

Трехфазный асинхронный электродвигатель

также может работать в однофазной сети с потерей мощности. При этом для запуска необходима фазосдвигающая цепь, которая обычно строится или из ёмкости или из индуктивности:

• При ёмкостном запуске на одну из обмоток подаётся напряжение (ток) через ёмкость, которая сдвигает фазу тока вперёд на 90° (без учёта потерь). После запуска напряжение с фазосдвигающей обмотки можно снять.
• При индуктивном запуске на одну из обмоток подаётся напряжение (ток) через индуктивность, которая сдвигает фазу тока назад на 90° (без учёта потерь). После запуска напряжение с фазосдвигающей обмотки можно снять.
• В некоторых случаях, при питании от однофазной сети, запуск осуществляется вручную проворотом ротора. После проворота ротора двигатель работает самостоятельно.

Как подключить асинхронный двигатель на 220В

Так как питающие напряжения у различных потребителей могут различаться друг от друга, возникает необходимость переподключения электрооборудования. Сделать подключение асинхронного двигателя на 220 вольт безопасным для дальнейшей работы оборудования достаточно просто, если следовать предложенной инструкции.

На самом деле это не является невыполнимой задачей. Если сказать коротко, то все, что нам нужно, это правильно подключить обмотки. Существует два основных типа асинхронных двигателей: трехфазные с обмоткой звезда – треугольник, и двигатели с пусковой обмоткой (однофазные). Последние используются, например, в стиральных машинах советской конструкции. Их модель — АВЕ-071-4С. Рассмотрим каждый вариант по очереди.

• Трехфазный
• Переключение на нужное напряжение Увеличение напряжения
• Уменьшение напряжения

Однофазный

Реверс направления движения двигателя

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Такую операцию может делать двухпозиционный переключатель, на центральный контакт которого подключается вывод от конденсатора, а на два крайних вывода от «фазы» и «нуля».

Схемы подключения

Кто немного не в курсе, как подключаются к трехфазной сети асинхронные электродвигатели – настоятельно рекомендую ознакомиться с моей статьёй Подключение двигателя через магнитный контактор. Я предполагаю, что читатель знает, как включается электродвигатель, зачем и какая нужна защита двигателя, поэтому в этой статье я эти вопросы опускаю.

В теории всё просто, а на практике приходится поломать голову.

Очевидно, что включение обмоток двигателя Даландера можно реализовать двумя путями – через переключатель и через контакторы.

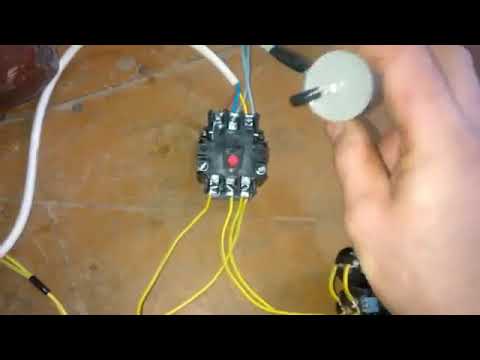

Переключение скоростей с помощью переключателя

Рассмотрим сначала схему попроще – через переключатель типа ПКП-25-2. Тем более, что только такие принципиальные схемы мне и встречались.

Переключатель должен иметь три положения, одно из которых (среднее) соответствует выключенному двигателю. Про устройство переключателя – чуть позже.

Подключение двухскоростного двигателя. Схема на переключателе ПКП.

Крестиками на пунктирах положения переключателя SA1 отмечены замкнутые состояния контактов. То есть, в положении 1 питание от L1, L2, L3 подается на треугольник (выводы U1, V1, W1). Выводы U2, V2, W2 остаются не подключенными. Двигатель вращается на первой, пониженной скорости.

При переключении SA1 в положение 2 выводы U1, V1, W1 замыкаются друг с другом, а питание подается на U2, V2, W2.

Переключение скоростей с помощью контакторов

При запуске с помощью контакторов схема будет выглядеть аналогично:

Схема включения двигателя на разных скоростях на контакторах

Здесь на первую скорость двигатель включает контактор КМ1, на вторую – КМ2. Очевидно, что физически КМ2 должен состоять из двух контакторов, поскольку необходимо замыкание сразу пяти силовых контактов.

Область применения

Однофазные электродвигатели находят широкое применение в бытовых устройствах или промышленных аппаратах малой механизации. Они охватывают относительно маломощное однофазное оборудование, которое питается от 220В.

Это различные станки для обработки древесины, металла, пластика и т.д. Также однофазные электродвигатели используются в установках сельскохозяйственной отрасли для смешивания зерновых, изготовления бетона и т. д. В быту их применяют в некоторых моделях микроволновок, вытяжек, стиральных машин и куллеров, питающихся от однофазного источника.

Двигатель стиральной машине автомат с конденсатором. Как подключить двигатель от стиральной машины (мотор). Подключение двигателя от стиральной машины автомат

Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.

{ ArticleToC: enabled=yes }

Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.

Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.

Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.

Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.

На этом принципе и основана работа синхронного электродвигателя.

В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.

Он также изготовлен из обмоток или из комплекта постоянных магнитов.

Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т. е. они работают синхронно, что и дало название электродвигателю.

Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.

Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.

В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.

Отличия синхронного и асинхронного электродвигателя

Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.

У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.

Плюсы асинхронных двигателей для стиральных машин

Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.

Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.

Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.

К плюсам асинхронных агрегатов относят:

• незамысловатую конструкцию;
• простое обслуживание, предусматривающее замену изношенных подшипников и
• периодическое смазывание электродвигателя;
• бесшумную работу;
• относительную дешевизну.
• Недостатки, конечно, тоже есть:
• низкий КПД;
• большие размеры;
• небольшая мощность.

Такие моторы, как правило, устанавливают на модели недорогие.

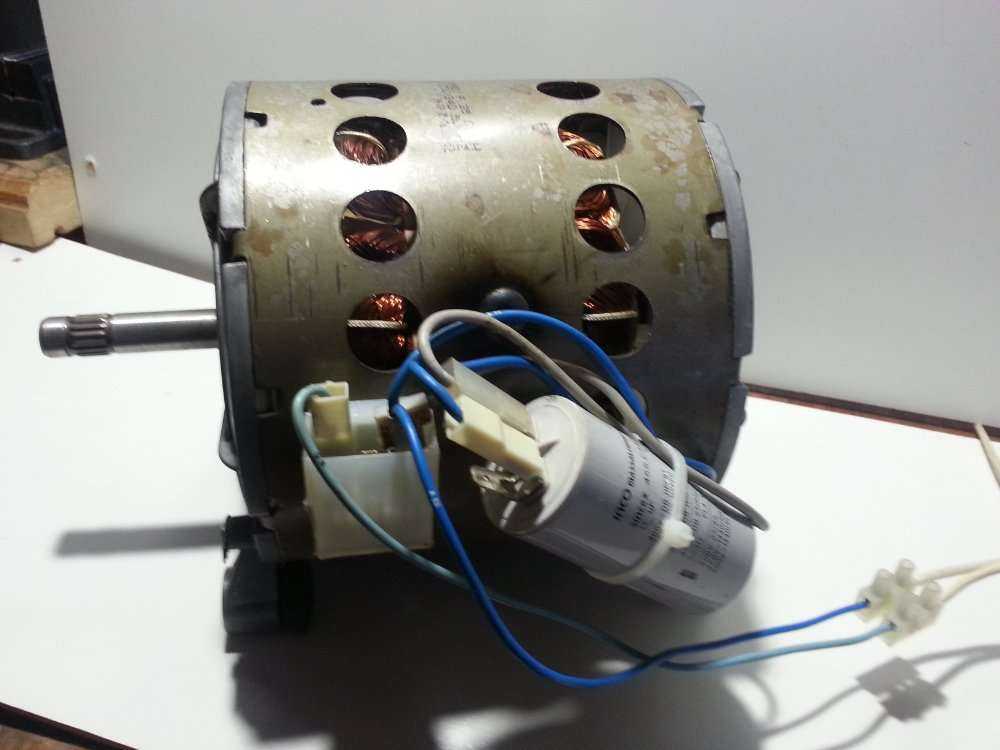

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

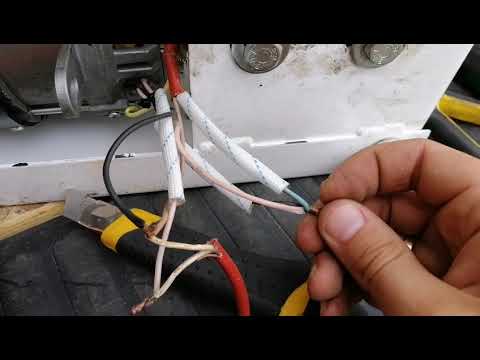

Видео: Как подключить двигатель от стиральной машины к 220

Главное – соединить строго в соответствии со схемой подключения провода.

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.

Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

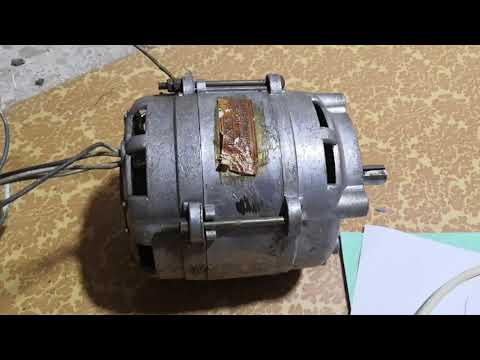

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

В большинстве статей на тему изготовления чего-либо своими руками рекомендуется не покупать необходимые узлы, а использовать комплектующие от бытовой техники, отслужившей свой срок. Решение вполне рациональное. Часто упоминается электродвигатель от стиральной машинки б/у, который по своим характеристикам подходит для сборки многих технических устройств. Демонтировать его несложно. А вот с подключением электродвигателя от стиральной машины к сети 220/50 нередко возникают проблемы. Разберемся, как это грамотно сделать.

Марок и модификаций (серий) стиральных машинок довольно много. Следовательно, и схемы включения электродвигателей в сеть 220 В имеют отличия, а значит, и количество отходящих от них проводов разное.

Подключение к сети коллекторного двигателя

Как разобраться в проводке? В некоторых моделях машинок (например, «Малыш») от двигателя отходит 4 провода, по 2 на статорную и роторную обмотки. Во многих полу- и автоматах их шесть (иногда и более), так как дополнительно в схему стиральной машинки включается тахометр, ряд датчиков. Они при использовании электродвигателя в каком-нибудь самодельном техническом устройстве не нужны, если только не собирается сложная схема. Но этим занимаются в основном те, кто профессионально разбирается в электротехнике. Таким людям что-либо подсказывать бессмысленно.

Провода к тахометру имеют белую изоляцию . Если оттенок ввиду ее изношенности определить сложно, то их находят по расположению на клеммнике и сопротивлению обмотки. Они всегда слева. Для контроля измеряется Rобм. Оно для тахометра равно 70 Ом.

Следующий – красный – понадобится для подключения электродвигателя. Этот провод соединяется с его статорной обмоткой. Необходимо при помощи мультиметра найти ему пару (способом прозвонки всех остальных проводов). Это должен быть провод коричневый. Такая методика исключает вероятность ошибки.

Оставшиеся выводы, как правило, с синей (серой) и зеленой изоляцией идут на щетки. Остается лишь установить перемычку. На практике провода обмотки и одной из щеток соединяются. Пример на рисунке:

Как изменить направление? Достаточно поменять местами провода. Вот так:

Порядок подключения асинхронного эл/двигателя

Здесь несколько сложнее, так как выводы идут непосредственно от обмоток, и определить их лишь по цвету не получится – возможна ошибка, так как у разных производителей стиральных машинок свое оформление изоляции.

Принцип поиска пар проводов тот же. Берется один, и (положение «измерение сопротивления» с минимальным пределом) находится второй. Важно другое – правильно определить обмотку рабочую и пусковую. Последняя для дальнейшего подключения электродвигателя, как правило, не нужна. Поэтому при нахождении пар проводников следует фиксировать величины сопротивлений. У обмотки рабочей оно меньше.

Прямое подключение электродвигателя делается лишь для проверки его работоспособности. При сборке же какого-либо механизма придется его присоединять к сети 220/50 через схему. Вариантов достаточно много, в зависимости от специфики использования агрегата. Вот некоторые примеры:

Если электродвигатель достаточно маломощный, то его пусковая обмотка (ПО) не понадобится. Он запустится и так. Кнопка SB в этом случае включается в цепь обмотки рабочей.

Перед включением электродвигателя в сеть его необходимо обязательно зафиксировать на твердой ровной основе.

Стиральные машины, как и любой другой вид техники со временем устаревают и выходят из строя. Мы, конечно же, можем куда-нибудь деть старую стиральную машину , или же разобрать на запчасти. Если вы пошли по последнему пути, то у вас мог остаться двигатель от стиральной машины, который может сослужить вам добрую службу.

Мотор от старой стиральной машины можно приспособить в гараже и соорудить из него электрический наждак. Для этого нужно на вал двигателя будет прикрепить наждачный камень, который будет вращаться. А вы сможете точить об него разные предметы, начиная с ножей, заканчивая топорами и лопатами. Согласитесь, вещь довольно нужная в хозяйстве. Также из двигателя можно соорудить другие устройства, которые требуют вращения, например, промышленный миксер или еще что.

Напишите в комментариях, что вы решили сделать из старого двигателя для стиральной машины, думаем многим будет это очень интересно и полезно прочитать.

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.

Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика , через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.

Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.

На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.

Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

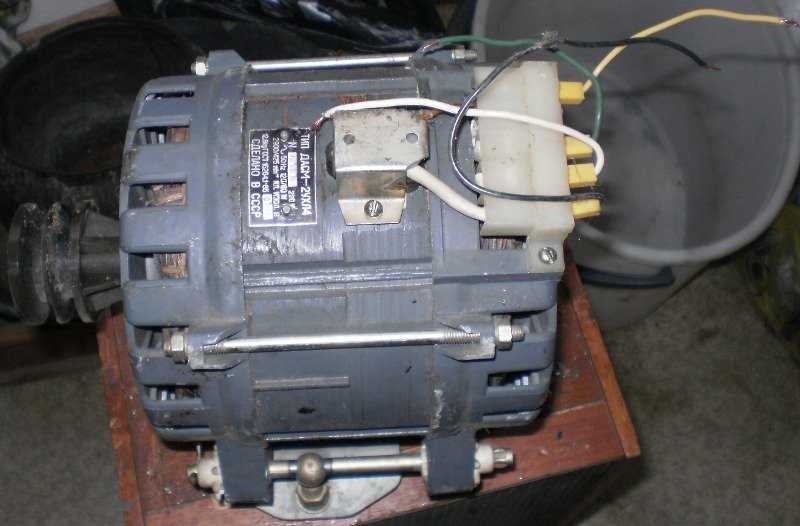

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.

Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.

В настоящее время при производстве стирального оборудования используется три вида двигателей.

Виды

Асинхронный

Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.

Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.

Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.

Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.

К недостаткам устройства относят большой размер и низкий КПД.

Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.

Коллекторный

Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.

Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки — скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.

При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов). Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.

Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).

Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.

Инверторный (бесколлекторный)

Инверторный двигатель — это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.

Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.

Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.

Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Схема подключения мотора к сети

Современная стиральная машина

При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:

• он работает без пусковой обмотки;
• для запуска мотору не нужен пусковой конденсатор.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.

Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.

Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.

Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.

Наглядно процесс подключения вы можете увидеть в следующем видео.

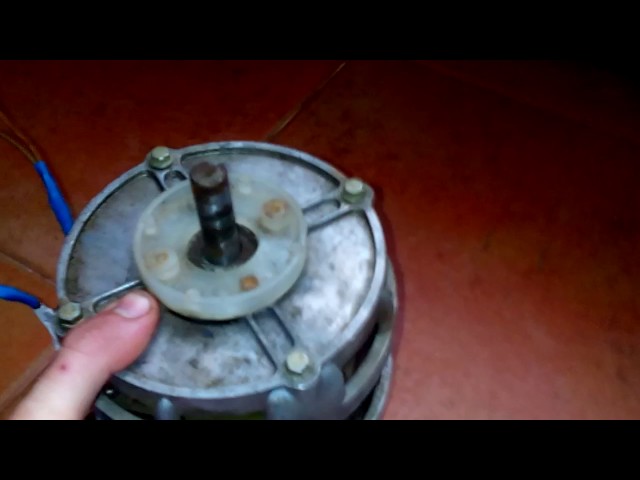

Стиральная машина старой модели

С подключением двигателя в машинах старого образца дело обстоит сложнее.

Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же — мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.

Если у вас есть ненужный мотор стиральной машинки, не спешите его выбрасывать. Электрический двигатель применяется в других сферах быта и хозяйства. Если знать, как правильно подключить электромотор, то можно получить станок для заточки ножниц и ножей. Или сделать его движущей силой бетономешалки.

Мы расскажем, как подсоединить двигатель от стиральной машины своими руками.

Чтобы двигатель заработал, ему необходимо питание. Самостоятельное подключение к электричеству заключается в правильном соединении проводов. Поэтому вам понадобится схема подключения двигателя стиральной машины.

Для работы вам нужны статорные и роторные провода. Но как их найти? При визуальном осмотре видно много проводов. Как определиться, какой из них вам нужен?

Рассмотрим, как подключить электродвигатель с 3-мя, 4-мя и 6-ю проводами.

Посмотрите на мотор. С левой стороны находятся два провода – они не используются. Зачастую производитель окрашивает их в белый цвет. Для наглядности посмотрите на фото ниже:

Оранжевые стрелки указывают на провода красного и коричневого цветов. Это выводы статора. Синие стрелки показывают на провода, ведущие к щеткам ротора. Эти четыре провода нужны для подключения двигателя от стиралки.

У разных производителей цвет проводки может меняться. Поэтому используйте тестер для точной проверки.

Измеряйте сопротивление каждого провода для поиска его пары. Зачистите контакты и подсоедините к ним щуп тестера. Зафиксируйте показания. Далее прозванивайте все провода по очереди, пока у каждого не появится пара.

Подсоединение двигателя от стиральной машины – дело не сложное. Вам не пригодятся пусковые обмотки и конденсаторы, достаточно знать, как правильно подключить соединения.

Для этого:

• Соедините концы проводов от статора и ротора. Обязательно изолируйте место контакта.

• Остальные два провода подсоедините к источнику напряжения 220 Вольт.

Будьте осторожны! Во время подключения к электричеству произойдет запуск (включение) двигателя от стиральной машины. При этом он может сильно вибрировать, поэтому заранее обеспечьте мотору безопасное расположение.

Подключение прошло успешно. Если вам нужно изменить направление вращения, поменяйте местами провода, ведущие к ротору. Смотрите схему на фото:

Этот вариант запуска подходит для деталей современных СМА. Как же подключить электродвигатель от старой стиральной машины? Работа кропотливее, чем в первом случае. Понадобятся реле пуска и кнопка без фиксации.

1. Настройте тестер в режим измерения сопротивления.
2. Прикладывайте щупы к обмоткам мотора, сравнивая показания. Нужно отыскать парные обмотки.

Важно понимать, что рабочая обмотка всегда показывает сопротивление меньше, чем пусковая.

По такой схеме подключается асинхронный двигатель стиральной машины:

Разберем подробнее, как по схеме подключить мотор СМА. Для этого расшифруем условные обозначения:

• SB обозначается кнопка-включатель. Она позволяет подключить к сети питания обмотку.
• ПО – это пусковая обмотка, позволяющая создавать крутящий момент. Вы можете его скоординировать в одну из сторон.
• ОВ – рабочая обмотка или обмотка возбуждения. Создает магнитное поле для вращения.

Вам нужно подать электричество на обмотку возбуждения. Для этого напрямую подключите ее к сети 220 Вольт. Кратковременное питание подается и к пусковой обмотке, только с помощью кнопки (SB).

Теперь вы знаете, как включить мотор (двигатель) от стиральной машины. Для его запуска нужно нажать кнопку. Изменение направления вращения происходит по предыдущему принципу – провода меняются местами.

Рабочий мотор от СМ можно применить в хозяйственных нуждах. Решили выложить двор плиткой? Изготовьте самодельный вибростол.

Вам понадобится одна плита, закрепленная подвижными деталями к основе. Запуск электродвигателя от стиральной машины будет способствовать движению плиты. Выпуская воздух из бетона, можно улучшить качество плитки, сделать ее прочнее и долговечнее.

Также можно сделать бетономешалку, только дополнительно понадобится еще бак. Внутрь бака устанавливаются металлические лопасти в виде буквы «П». Сливное отверстие закрывается. Как подключить двигатель стиральной машины к самодельной бетономешалке, можно увидеть на видео:

Если вы немного разбираетесь в технике и имеете желание что-то сделать своими руками, тогда вы найдете применение мотору. Как запустить двигатель от стиралки, вы уже знаете, поэтому приступайте к работе. Видео по теме вам поможет:

Руководство по подключению шагового двигателя — 42 бота

Иногда вы можете встретить старый шаговый двигатель, извлеченный из принтера, или древний дисковод. Если вам повезет, на двигателе будет номер детали, и, немного покопавшись, вы найдете техническое описание. Однако часто у вас будет двигатель без какой-либо маркировки и с четырьмя или шестью торчащими разноцветными проводами. Во-первых, вам нужно выяснить, как провода соединяются в пары для формирования катушек внутри двигателя. Метод проб и ошибок может сработать, но есть лучший способ! Все, что нужно, это мультиметр.

Как определить пары катушек четырехпроводного шагового двигателя с помощью мультиметра

Если ваш шаговый двигатель имеет 4 провода, это биполярный шаговый двигатель. Биполярные шаговые двигатели имеют две обмотки, которые не соединены друг с другом и имеют внутреннюю разводку следующим образом:

Поскольку катушки A и B на приведенной выше схеме не подключены, сопротивление между выводами A1 и B1 или между выводами A1 и B2 будет бесконечно. Сопротивление между A1 и A2 или между B1 и B2 будет определенно меньше бесконечности (хотя и больше нуля), поскольку они являются частью одной и той же обмотки. Физическое расположение проводов или цвета могут иногда указывать на сопряжение, как показано на фотографиях ниже. Тем не менее, простая проверка с помощью мультиметра, настроенного на измерение сопротивления, может сэкономить вам много времени на поиск и устранение неисправностей кода и проводки.

Изображение 1. Черный и желтый провода не являются частью одной катушки, так как мультиметр показывает высокое (бесконечное) сопротивление , так как мультиметр показывает сопротивление примерно 18 Ом.

Теперь, когда мы определили, какие провода относятся к каждой катушке, как нам определить правильную полярность шагового двигателя? К сожалению, это невозможно сделать с помощью мультиметра… Подключите двигатель к выбранному драйверу двигателя. Подключите питание и запустите код, чтобы двигатель вращался по часовой стрелке. Если двигатель вращается в ожидаемом направлении, у вас правильная полярность. Если крутится наоборот, нужно поменять полярность одной из двух пар (не важно какой).

Как определить пары катушек шестипроводного шагового двигателя с помощью мультиметра

Шаговые двигатели с шестью проводами являются униполярными и имеют одну обмотку на фазу (как биполярные шаговые двигатели), но с центральным отводом. Внутренняя разводка этих двигателей выглядит так:

Глядя на схему выше, можно предположить, что сопротивление между A1 и AC будет вдвое меньше, чем между A1 и A2. Это связано с тем, что между AC и A1 меньше провода, чем между двумя концами катушки A, A1 и A2. То же самое относится к сопротивлению между BC и B1 или B2. Как и в случае с биполярным 4-проводным шаговым двигателем, между любыми проводами от катушки B и катушки A нет соединения (бесконечное сопротивление). Пришло время проверить теорию!

Изображение 3: Черный и коричневый провода, очевидно, являются частью одной катушки (сопротивление примерно 194 Ом) ) также являются частью той же катушки (сопротивление примерно 97 Ом).

Верхний красный должен быть центральным отводом катушки с черным и коричневым проводами, так как сопротивление между красным и черным проводами вдвое меньше сопротивления между черным и коричневым проводами. Для надежности вам также следует измерить сопротивление между верхним красным и коричневым проводом, чтобы убедиться, что оно также составляет около 97 Ом.

Изображение 5: Желтый провод не должен быть частью той же катушки, что и черный, коричневый и верхний красный провода. Мультиметр не показывает электрического соединения между желтым и черным проводами.

Чтобы убедиться, я также перепроверил сопротивление между нижним красным и желтым проводами, а также сопротивление между желтым и оранжевым проводами. Другое измерение подтвердило, что два красных провода также не подключены.

Окончательный вердикт:

Одна катушка с черным и коричневым проводами, с верхним красным проводом в качестве центрального ответвления
Другая катушка с желтым и оранжевым проводами, с нижним красным проводом в качестве центрального ответвления.

Если ваш двигатель имеет 5 проводов , проверьте, не подключен ли один из проводов к корпусу двигателя. Если это так, отметьте его, а затем выполните тот же тест, что и для четырехпроводного шагового двигателя. Если нет, то вы смотрите на униполярный двигатель, в котором два центральных язычка соединены. Дешевый шаговый двигатель 28byj-48 (см. учебник) является примером этого.



Вы по-прежнему можете использовать тест сопротивления для определения центрального ответвления, но сопротивление между остальными 4 проводами будет одинаковым из-за общего центрального ответвления. Здесь будут полезны некоторые пробы и ошибки или хорошая документация.

Если ваш двигатель имеет 8 проводов, внутренняя проводка должна выглядеть следующим образом.

У меня еще никогда не было шаговых двигателей такого типа, поэтому я не могу говорить здесь по опыту, но с помощью мультиметра и проверки проводов в паре вы должны получить пары (в конечном итоге). Вам нужно будет проделать дополнительную работу, чтобы определить, какие пары находятся на одной катушке. Вероятно, это потребует некоторых проб и ошибок, используя ваш драйвер шагового двигателя.

Электрическая проводка —

Указания по технике безопасности

При подключении электронных компонентов принтера вы будете работать с проводкой сетевого напряжения (120 В / 220 В переменного тока). Всегда дважды проверяйте, чтобы принтер был отключен от сети, а конденсаторы в блоках питания разряжены, прежде чем прикасаться к какому-либо проводу или клемме.

Приведенные здесь рекомендации, как правило, основаны на предосторожности для предотвращения пожаров.

Риск повреждения

Никогда не подключайте и не отключайте никакие устройства, когда принтер включен. Помимо того, что это представляет угрозу безопасности, очень легко повредить электронные компоненты. В частности, драйверы шаговых двигателей могут быть легко повреждены при подключении или отключении шаговых двигателей при включенном питании.

Наконечники

Разъемы

Рекомендуемые разъемы MicroFit 3.0 рассчитаны на ток до 5 А и должны использоваться для всех подключений к шаговым двигателям, хотэндам и концевым выключателям. Разъемы JST используются для подключения к плате(ам) MCU. Разъемы JST недоступны в качестве разъемов для промежуточных проводов, поэтому их необходимо смешивать. Добавление разъемов Molex ко всем шаговым двигателям полезно. Используйте 3-контактный разъем MLX (см. официальное руководство по поиску поставщиков), чтобы можно было снимать кровать без прямого отсоединения от SSR. Термистор может использовать 2-контактный разъем Microfit.

Штифты Microfit

При сборке соединителей Microfit вилочные штифты вставляются в гнездовые корпуса, а гнездовые штифты вставляются в штыревые корпуса.

Для более крупных проводов, таких как проводка картриджа нагревателя, полезно использовать термоусадочную трубку.

Тросы

Силиконовая проводка была выбрана, потому что она имеет большое количество прядей, что означает более высокую усталостную долговечность. Силиконовая изоляция выдерживает нагрев и является более гибкой, что хорошо в условиях высокой подвижности. Он менее подвержен зацеплению за другие провода или стены внутри кабельной цепи. Перед установкой цепей проверьте кабельный жгут.

Провода из ПТФЭ или Хелуфлона являются премиальным вариантом, так как они имеют более тонкую изоляцию и более низкий коэффициент трения, что увеличивает способность к изгибу и снижает износ. Но эти преимущества наиболее полезны в принтерах, использующих кабельные цепи. Для принтеров с кабелем пуповины (V0 Toolhead, Legacy) они могут оказаться излишними. Можно использовать кабель автоматизации, такой как IGUS, но необходимо проверить минимальный радиус изгиба кабеля, поскольку типичный радиус изгиба для кабельных цепей Voron очень мал.

Конкретные значения см. в разделе «Длина кабеля и количество». Не уменьшайте сечение проводов нагревателя горячего конца, они увеличены по соображениям безопасности.

Вы можете добавить дополнительные провода к своим кабельным цепям в качестве замены в случае обрыва провода. Тем не менее, эти кабели будут нагреваться/охлаждаться и перемещаться столько же, сколько и ваши кабели под напряжением, и могут порваться уже тогда, когда они вам понадобятся! Поэтому может быть лучше оставить дополнительные провода в качестве запасных вне принтера.

Купите несколько держателей кабелей (например, с клеем), чтобы упорядочить кабели в отсеке для электроники. Имейте в виду, что клей со временем разрушается из-за воздействия температуры выше комнатной. Кабели можно спрятать в направляющих. Опционально распечатайте крышки кабелей для рельсов.

Проводка шагового двигателя

Не существует стандарта ни для цвета проводов на шаговых двигателях, ни для порядка проводов в разъеме. В результате часто приходится перезаказывать провода шагового двигателя даже на двигателях, продаваемых специально для использования в Воронах . Если вы используете моторы, соответствующие спецификациям, цвета, показанные в руководствах по подключению, должны работать, однако в любом другом случае вам следует проверить электропроводку вашего двигателя. Все платы управления, используемые в настоящее время с voron, предполагают, что одна обмотка должна быть подключена к контактам 1 и 2, а другая — к контактам 3 и 4. Обратите внимание, что другие детали, такие как идентификация обмотки A и обмотки B, не имеют решающего значения. В худшем случае ваш двигатель будет работать в обратном направлении, что вы легко сможете исправить позже с помощью программного обеспечения.

Идентификация обмоток

Существует 3 основных варианта идентификации обмоток: 1) Проверить документацию. Многие двигатели поставляются с карточкой, на которой указано, какие цвета проводов находятся на одной и той же обмотке. Если карты нет, возможно, на сайте производителя что-то есть. 2) Используйте мультиметр: переведите его в режим «непрерывность». Выберите один провод, а затем найдите любой другой провод, который показывает непрерывность с ним. Эти два провода находятся на одной обмотке. Путем исключения можно с уверенностью предположить, что два других представляют другую обмотку. 3) Если у вас нет счетчика, вы можете скрутить 2 провода вместе, а затем попробовать раскрутить вал двигателя. Если провода будут на одной обмотке, вал станет заметно тяжелее раскручивать.

Признаки неправильного подключения двигателей

Традиционно попытка переместить неправильно подключенный шаговый двигатель либо ничего не происходит, либо вызывает неприятный жужжащий звук. Однако последние версии klipper обычно обнаруживают неправильное подключение и просто отключаются. Если во время проверки двигателя машинка для стрижки сразу выключается: проверьте журналы. Если есть проблема с проводкой вашего шагового двигателя, он сообщит что-то вроде

 TMC 'stepper_y' сообщает DRV_STATUS: 001900d0 s2vsa=1(LowSideShort_A!) ola=1(OpenLoad_A!) olb=1(OpenLoad_B!) CS_ACTUAL=25
Переход в состояние выключения: TMC 'stepper_y' сообщает об ошибке: DRV_STATUS: 001900d0 s2vsa=1(LowSideShort_A!) ola=1(OpenLoad_A!)


Проводка блока питания постоянного тока

Многие принтеры Voron последнего поколения предусматривают использование двух или более независимых источников питания. Это могут быть источники питания 24 В, 5 В и 12 В в зависимости от конфигурации.

Важно! Соедините контакты 0 В постоянного тока (обычно обозначенные как V-) на всех источниках питания постоянного тока вместе, чтобы убедиться, что все они имеют одинаковое опорное напряжение. Если этого не сделать, могут возникнуть трудности с диагностикой проблем (устройства могут не включиться или выйти из строя из-за превышения лимита напряжения).

Меньшие принтеры (V0, Legacy)

Вместо нескольких источников питания в V0 используется преобразователь постоянного тока для создания шины 5 В вместо отдельного источника питания 5 В.

Принтеры большего размера (V1, Trident, V2, Switchwire)

Конфигурации блока питания см. в соответствующих руководствах по сборке.

---

Количество проводов/длина

Ниже приведены рекомендации для каждой модели принтера по планированию количества и длины проводов. Как всегда, это рекомендации, и добавление припусков всегда является хорошей идеей.

• Провода портала V1
• Провода портала Trident
• Провода портала V2

Маршрутизация портала

стремление их использовать. Провода, обычно находящиеся в них, не рассчитаны на постоянное изгибание, встречающееся в кабельных цепях, и могут порваться гораздо раньше, чем хотелось бы. Заделайте все соединения с силиконовой или тефлоновой проволокой перед входом в кабельную цепь.

Проводные клеммы

На разных платах контроллера используются разные типы клемм. Платы RAMPS используют клеммы Dupont, а платы SKR используют клеммы JST-XH. При использовании платы SKR требуется комплект разъемов JST-XH с 2-контактными, 3-контактными и 4-контактными разъемами (см. спецификацию). В отличие от соединителей Dupont, соединители JST-XH имеют ключ и подходят только для одной ориентации, поэтому будьте внимательны при вставке контактов.

При подключении шаговых двигателей сохраните ту же последовательность цветов проводов, что и ваши шаговые двигатели, и используйте эту же последовательность для всех шаговых двигателей в принтере. Если используются двигатели спецификации спецификации от StepperOnline, провода должны быть в порядке цветов, как показано на схемах подключения.

Если купленные степперы не соответствуют порядку цветов в документации, нет необходимости перепаивать только для смены цветов. Для этих деталей не существует «стандартного» порядка цветов проводов. Если строитель решит повторно изменить тип соединителя или что-то еще, обязательно используйте тот же порядок, что и раньше. Технические характеристики двигателей также поставляются с таблицей данных или картой, чтобы вы могли дважды проверить работу. Можно также использовать мультиметр для поиска пар проводов в двигателе путем измерения непрерывности между проводами. Каждый вывод должен иметь непрерывность с другим выводом в своей паре.

Важно: Если позже будет обнаружено, что двигатели вращаются в неправильном направлении, требуется повторное закрепление разъемов , а не . Направление можно изменить позже в конфигурации программного обеспечения.

Проводка индуктивного датчика (V1, Trident, V2, Switchwire)

Индуктивный датчик PL-08N спецификации спецификации (и альтернативный датчик Omron), который используется для сетки кровати, регулировки наклона Z (V1/Legacy) или выравнивания Quad Gantry (V2) должен питаться от 12-24 В, а не от типичного 5 В, которое используется для концевых выключателей. Это очень важно, потому что при питании от 5 В расстояние срабатывания уменьшается настолько, что это может привести к поломке сопла.

Если вы не точно следуете спецификации спецификации, убедитесь, что приобретенный индуктивный датчик является нормально замкнутой (НЗ) версией, а не нормально разомкнутой (НО). Конфигурация не может быть изменена, так как она создана специально на заводе. Нормально разомкнутый (НО) датчик может вызвать сбои при обрыве провода.

Диод BAT85

Из-за переключения, используемого датчиком, выходное напряжение примерно равно напряжению питания датчика. Если датчик питается от общего напряжения 24 В, он будет посылать 24 В на вход MCU, который никогда не предназначен для получения более 5 В. Диод BAT85 используется для решения этой проблемы. Он ориентирован таким образом, что при высоком уровне сигнала датчика (12-24 В) ток не будет поступать на входной контакт MCU. В результате MCU будет показывать ВЫСОКОЕ напряжение из-за внутреннего подтягивающего резистора. Если сигнал датчика НИЗКИЙ (0 В), ток будет течь от входного контакта MCU через диод, через датчик и на землю (V-). Это потянет вывод MCU на низкий уровень и сработает соответствующим образом.

Важно: Диод BAT85 всегда должен подключаться черной полосой к датчику, а не к MCU.

Ниже представлена ​​принципиальная схема с более подробной информацией.

Проводка торцевых упоров

Торцевые упоры могут быть подключены одним из двух способов: нормально закрытым (НЗ) или нормально открытым (НО). Для нормально закрытых конфигураций концевой выключатель пропускает ток, когда он не срабатывает. Для нормально разомкнутых конфигураций концевой выключатель пропускает ток только при срабатывании.

Хотя в идеальном мире обе эти конфигурации будут работать нормально, нормально закрытые (NC) конфигурации более надежны. В случае обрыва провода или отсоединения клеммы принтер решит, что сработал концевой упор, и остановит движение до того, как инструментальная головка врежется в станину или раму. Обратите внимание, что вы всегда должны соблюдать процедуру возврата в исходное положение — периодический обрыв провода X или Y все равно может привести к аварии, поскольку сопло упадет туда, где, по его мнению, находится концевой упор Z, и вместо этого ударится о станину (не относится к V0 или Переключатель).

Подключить механические концевые выключатели для работы в нормально замкнутом режиме несложно, поскольку выключатели спецификации BOM имеют 3 открытых контакта. С помощью мультиметра проверяйте каждую комбинацию трех контактов до тех пор, пока не будет найдена пара, которая имеет целостность (сопротивление <10 Ом), когда переключатель не срабатывает (нормальное состояние), но не имеет непрерывности (сопротивление> 10 МОм), когда переключатель срабатывает (депрессируется). Обычно два внешних контакта являются размыкающими контактами, но их следует проверить перед установкой.

Проводка концевого упора X/Y (Trident, V2)

Соединитель концевого упора X/Y можно прикрепить с помощью ремня к нижней части соединения. Просто убедитесь, что кабель достаточно длинный, обязательно установите крышку, чтобы любые отпечатки, которые отлетают, не приклеивались к вашим торцевым упорам.

Проводка контроллера (MCU)

Следуйте ссылкам на руководства по настройке проводки, относящиеся к вашему принтеру и выбранному контроллеру. На рынке есть и другие контроллеры, которые могут работать (например, Duet), но они не используются повсеместно, поэтому стандартные конфигурации не разработаны.

Voron 0

• V0.0 — mini e3 V1.2
• V0.0 — mini e3 V2.0
• V0.1 — SKR Pico

Voron 1

• V1 — SKR 1.3
• V1 — SKR 1.4

Trident

• Trident — BigTreeTech Octopus
• Trident — MKS Makerbase Monster8

Voron 2

• V2 — SKR 1.3
• V2 — SKR 1.4
• V2 — FLYboard FLYF407ZG
• V2 — Fysetc Паук v1.1
• V2 — BigTreeTech Octopus
• V2 — MKS Makerbase Monster8

Voron Switchwire

• SW — mini e3 V2. 0
• SW — Einsy Rambo

Additional Items

Mini12864 Display (V1, Trident, V2, Switchwire)

При установке дисплея Mini12864 следуйте руководству Mini12864 Klipper.

Использование вентиляторов не на 24 В с MCU с питанием 24 В

Можно использовать SKR (и, возможно, другие контроллеры) для управления вентиляторами, светодиодами и другими устройствами, даже если эти устройства используют другое напряжение. SKR, как и большинство контроллеров, использует контакт (-) для управления включением или выключением устройства.

Для данного устройства, если V+ подключен к внешнему источнику питания (например, 5 В или 12 В), а V- подключен к SKR, вентилятор можно включить или выключить. Как упоминалось выше, будет работать только , если 0 В постоянного тока всех источников питания связаны вместе.

Примечание. На приведенной ниже схеме показаны только провода постоянного тока. Красный представляет V+, черный представляет V-.

---

---

Содержание

Как завести старинный автомобиль, используя всего 4 провода

Я подробно описал действия, необходимые для запуска давно не работающей машины: смазка стенок цилиндров, замена масла и фильтра, очистка топливной системы, проверка отсутствия желудей или мышиных гнезд (или целых мышей). в корпусе воздухоочистителя, который может попасть в двигатель, и т. д. Вот еще один полезный совет, который может пригодиться, когда вы имеете дело с давно умершим автомобилем: как обойти электрическую систему автомобиля (или ее часть) для запуска и запуска автомобиля с помощью всего четырех проводов.

Первый вопрос: Почему вы хотите это сделать? Возможно, в машине произошло возгорание электропроводки. Или, может быть, вы взяли проектную машину, а проводка настолько перепутана, что вы опасаетесь, что если вы бросите аккумулятор и повернете ключ, вы зажжете электрический огонь. В моем случае мне бесплатно дали BMW faux-2002tii 1973 года выпуска (2002 года, в который кто-то пересадил инжекторный двигатель tii). По сути, это автомобиль на запчасти, но я хотел убедиться в исправности инжекторного двигателя, а для этого мне нужно было его запустить и запустить. Но когда я посмотрел на проводку, я обнаружил, что кто-то начал переносить аккумулятор из моторного отсека в багажник и бросил работу на полпути, оставив провода висящими, изоляцию потрепавшую и коробку предохранителей незакрепленными. Кроме того, поддон для аккумуляторной батареи был снят, так что некуда было поставить аккумулятор, а длины кабелей не хватило, чтобы поместить его на крыло. Этого было достаточно, чтобы я захотел перестраховаться и обойти всю эту неразбериху.

Во-первых, позвольте мне уточнить, что этот метод применим только к старинным автомобилям, под которыми я подразумеваю автомобили, достаточно примитивные, в которых нет электронных блоков управления, датчиков или вспомогательных устройств, которым требуется питание. При этом это должно работать практически на любом карбюраторном автомобиле без смога с механическим топливным насосом. Он также будет работать на странных автомобилях с механическим впрыском топлива, таких как BMW 2002tii, если вы включите электрический топливный насос.

Общая картина

Часто говорят, что все, что нужно автомобилю для запуска, — это топливо и искра. Ну, это немного сложнее, чем это. Ему нужен стартер, чтобы вращать двигатель, вращение двигателя для создания вакуума, который втягивает смесь воздуха и топлива в цилиндры, и зажигание, чтобы подавать искру на свечи в правильное время, когда распределитель вращается. Для этого обсуждения давайте предположим, что в двигателе есть компрессия, клапаны хорошо отрегулированы, топливная система чиста и исправна, а искра подается в правильное время.

Я пройдусь по проводке стартера и катушки по отдельности, а затем соберу все вместе.

Вращение стартера

Как и любое электрическое устройство, стартер требует положительного и отрицательного соединения с аккумуляторной батареей. Почти на всех автомобилях стартер имеет встроенный соленоид, представляющий собой просто реле, которое включает и выключает стартер. Электрические соединения относятся к реле, а не к корпусу стартера. Положительное соединение представляет собой толстый красный провод, идущий от положительной клеммы аккумулятора к большому резьбовому штырю на соленоиде. Соответствующий провод для отрицательного соединения стартера отсутствует, поскольку стартер заземлен на блок двигателя, который, в свою очередь, соединен с отрицательной клеммой аккумулятора толстым черным кабелем.

Но есть и третье соединение — тонкий провод, подключенный к небольшой клемме на соленоиде через штыревой или кольцевой разъем. Когда на эту клемму подается 12 вольт — как и должно быть, когда вы поворачиваете ключ зажигания в положение «старт», — она включает соленоид, который завершает положительное соединение со стартером и заставляет его вращаться, одновременно толкая ведущую шестерню вперед.

Соединения соленоида стартера Bosch. Толстая резьбовая стойка с гайкой в ​​положении «6 часов» от положительного кабеля аккумуляторной батареи. Меньший (и здесь сильно изношенный) провод с лепестковым разъемом в положении «8 часов» идет от замка зажигания. Роб Сигел

Итак, если уже есть хорошая батарея с хорошими положительными и отрицательными кабелями, разъемы которых не подвержены коррозии, вы можете раскрутить стартер, взяв провод, подключив его к маленькой клемме зажигания на соленоиде и на мгновение коснувшись другой конец к положительной клемме аккумулятора. Крайне важно, прежде чем вы сделаете это, сначала убедитесь, что автомобиль находится в нейтральном положении, потому что, когда вы делаете это, вы обходите предохранительный выключатель нейтрального положения и можете заставить автомобиль наклониться вперед, если он включен. Поскольку провод просто питает соленоид и фактически не передает ток для вращения стартера, это может быть тонкий провод, а не толстый, как кабели аккумулятора.

Вместо того, чтобы прикасаться к положительному проводу аккумулятора, вы можете купить переключатель дистанционного запуска с небольшими зажимами типа «крокодил» на обоих концах. Это упрощает задачу, так как вы можете подключить оба конца, а затем нажать на переключатель. Я предпочитаю отрезать один из крокодилов и вместо этого обжать лепестковый разъем, так как это делает соединение с соленоидом более надежным и менее вероятным короткое замыкание на корпус стартера.

Мой переключатель дистанционного запуска с обжатым лепестковым разъемом. Роб Сигел

Итак, теперь, когда вы знаете, как работают соединения со стартером, если кабели аккумуляторной батареи в беспорядке или, как в случае с моей машиной 2002 года выпуска, проводка настолько запутана, что вы хотите обойти все это — вы можете просто подключить аккумулятор к стартеру с помощью соединительных кабелей следующим образом.

• Отсоедините положительный кабель от аккумулятора. Поскольку все соединения с генератором и блоком предохранителей должны проходить через положительный кабель аккумуляторной батареи, когда вы его отсоединяете, вы отключаете всю электрическую систему автомобиля. Оберните конец в резиновую перчатку, чтобы случайно ничего не замкнуло.
Изолируйте отсоединенный конец положительного кабеля аккумуляторной батареи резиновой перчаткой для предотвращения короткого замыкания. Rob Siegel
• Закрепите один конец красного соединительного кабеля на толстом резьбовом штыре соленоида, обращая особое внимание на то, чтобы он касался только резьбового штыря. Закрепите другой конец на плюсовой клемме аккумулятора.
Кабель положительной перемычки закреплен на резьбовой стойке (справа). Также показан новый провод к разъему лопатки зажигания (слева). Роб Сигел
• Подсоедините черный кабель-перемычку к корпусу соленоида или другому удобному чистому уху на блоке двигателя, а другой конец к отрицательному выводу аккумуляторной батареи. Подключив обе перемычки, вы подключили стартер, но не включили его.
Отрицательный соединительный кабель зажат на корпусе соленоида стартера. Rob Siegel
• Теперь подключите провод к клемме зажигания на соленоиде, как показано на двух фотографиях выше. Убедитесь, что автомобиль находится в нейтральном положении, затем прикоснитесь другим концом провода к положительному аккумулятору. (Или, если вы используете переключатель дистанционного запуска, подключите его между соленоидом и положительной клеммой аккумулятора и нажмите на переключатель. ) Стартер должен вращаться.

Учтите, что такие зажимные соединения соединительных кабелей чрезвычайно ненадежны и могут легко отвалиться. Если вам нужно передвинуть автомобиль, гораздо лучше купить пару длинных аккумуляторных кабелей и вместо этого прикрутить их к аккумулятору, стартеру и блоку.

Запуск катушки

Теперь, когда мы рассмотрели стартер, следующим шагом будет запуск катушки. Каждая стандартная катушка зажигания имеет два соединения. Они помечены либо «+» и «-», либо «15» и «1». Клемма «+/15», обычно называемая «горячей стороной» катушки, получает 12 В от аккумулятора. Другая клемма («-/1») подключается проводом к конденсатору на стороне распределителя и получает сигнал срабатывания от точек открытия и закрытия. Также обычно работает тахометр.

Итак, чтобы обойти проводку автомобиля и запустить катушку, предполагая, что зажигание не повреждено (катушка, точки, конденсатор, крышка и ротор, свечи и провода все в порядке, а точки открываются при вращении распределителя) и что распределитель рассчитан по времени чтобы ротор был направлен на цилиндр № 1, когда № 1 находится в верхней мертвой точке, все, что вам нужно сделать, это взять провод с зажимом типа «крокодил» на одном конце и лепестковым разъемом на другом, отсоединить все провода к «+». /15” катушки, вместо этого подсоедините к нему лепестковый разъем и подсоедините зажим типа «крокодил» к положительной клемме аккумулятора. Если зажигание оснащено балластным резистором, технически вы должны подключить 12 В к входу резистора, а затем подключить выход резистора к стороне «+/15» катушки, но это не имеет большого значения, если вы не долго запускаем двигатель.

Кабель с зажимом типа «крокодил», подключенный к горячей («+/15») стороне катушки. Затем зажим типа «крокодил» переходит к положительному аккумулятору. Роб Сигел

Если вы хотите быть более уверенным, что не используете какую-либо существующую проводку автомобиля, возьмите пятый провод с лепестковыми разъемами на обоих концах и подключите его от клеммы «-/1» катушки к конденсатору. клемма на распределителе. Это исключает возможность того, что что-то на пути к тахометру перегорело и заземляет зажигание.

Короткое замыкание провода, соединяющего сторону запуска катушки с распределителем. Роб Сигел

Собираем все вместе

Вот и все. Чтобы завести и запустить винтажную машину, вам нужно всего четыре провода — три на стартер и один на катушку. Напомним:

1. Толстый красный провод от плюса аккумулятора к резьбовому штырю на стартере. Это может быть кабель-перемычка, но если вам нужно переместить автомобиль, гораздо лучше использовать защищенный кабель аккумулятора.
2. Толстый черный провод от минуса аккумулятора к блоку цилиндров. То же предостережение о закреплении кабеля.
3. Тонкий провод от катушки «+/15» к плюсу аккумулятора. Если вы беспокоитесь о целостности соединения с распределителем, протяните дополнительный отдельный провод от катушки «-/1» к конденсатору.
4. Тонкий провод (или дистанционный пусковой переключатель) от соленоида, на мгновение касающийся положительного полюса аккумуляторной батареи.

Обратите внимание, что я сказал , а не , что должен быть провод от аккумулятора к шасси автомобиля. Это связано с тем, что стартер заземляется через блок двигателя, как и сторона высокого напряжения зажигания (свечи зажигания), и сторона низкого напряжения (конденсатор). Однако, если вы хотите начать подключение других устройств, безусловно, будет проще, если шасси будет заземлено, так как таким образом вы можете использовать существующий заземляющий провод на устройствах и проложить только один положительный провод. В моем случае, поскольку я заводил машину с впрыском топлива, мне также приходилось питать электрический топливный насос. И, поскольку у впрыска есть клапан холодного пуска, который мне нужно было временно запустить, мне также пришлось на мгновение прикоснуться его проводом к положительной клемме. Таким образом, было два дополнительных провода, которые нужно было провести к положительной клемме аккумулятора.

На положительной клемме аккумуляторной батареи у вас есть большой зажим соединительного кабеля, идущий к стартеру, затем меньшие зажимы типа «крокодил», идущие к катушке, и переключатель дистанционного запуска к соленоиду. Плюс в моем случае электрический бензонасос. На мгновение задел провод к клапану холодного пуска. Rob Siegel

Двухпроводной вариант для запуска с хлопка

Если автомобиль с механической коробкой передач и стоит на холме, или если вы можете толкать его в хорошем темпе, то вам даже не нужен стартер для крутить двигатель. Все, что вам нужно, это два провода:

1. Толстый черный провод заземления от минуса аккумуляторной батареи к блоку цилиндров.
2. Тонкий провод от катушки «+/15» к плюсу аккумулятора.

При условии, что топливная система и система зажигания исправны, это все, что вам нужно, чтобы запустить автомобиль: включить вторую передачу и отпустить сцепление, которое раскручивает двигатель так же, как стартер, и запускает катушку.

При этом я не могу себе представить, зачем это делать, если только проводка и сгорел стартер. Тем не менее, я бы хотел, чтобы машина стояла у меня на подъездной дорожке, поскольку запуск давно неработающего автомобиля — это всегда итеративный процесс. Но круто знать, что ты смог.

Большое предостережение

Важно отметить, что я не советую вам подключать машину таким образом и водить ее! Во-первых, как я уже сказал, временное крепление проводов зажимами типа «крокодил» ненадежно и потенциально опасно.
