Как подключить генератор на ваз 2106: Замена генератора ваз 2106 на генератор ваз 2108 — всё о ремонте лада

Содержание

Как поставить генератор от ВАЗ 2108 на ВАЗ 2106

Генератор ВАЗ 2106 выполняет важную роль в общей системе автомобиля. Он способствует образованию переменного тока, который проводит запитку бортовых потребителей энергией и заряжает АКБ автомобиля. Уют и комфорт в салоне автомобиля зависит от функционала машины. Ну какой водитель не желает иметь в своей машине современную магнитолу, кондиционер или тепловентилятор? Да еще, чтобы и освещение работало на все 100%.

Поэтому среди автолюбителей стали довольно популярными идеи переустановки генератора ВАЗ 2106 на ВАЗ 2108. Основными причинами таких действия являются:

  • возникновение серьезных поломок в родном генераторе;
  • недовольство его работоспособностью;
  • желание усовершенствовать возможности своего любимца.

Ну кто не желает установить на свой машине больше энергопотребителей и ездить как белый человек: со всеми удобствами и прекрасным светом? Это мечта любого нормального водителя.  Разберемся с этим вопросом подробнее.

Почему именно ВАЗ 2108?

  1. 1. Довольно распространены, и в случае замены комплектующих будет минимум проблем, связанных с их поиском;
  2. 2. Бюджетная цена;
  3. 3. Отличается простотой установки, поскольку не требуется бегать в поисках специальных креплений и проводить координальные изменения в электрике;
  4. 4. Наиболее приемлемая мощность;
  5. 5. Намного лучше родного, что гарантирует стабильную работу электроприборов и наружного освещения. Замена оборудования способствует лучшей работе противотуманок.

Рассмотрим пошагово процесс установки генератора

Перечень инструментов, необходимых для проведения работ:

  • гаечные ключи на 17 и 19;
  • головки на 10,17,19;
  • вороток и трещоточные рукоятки;
  • удлинитель.

Поскольку крепление ВАЗ 2108 мало чем отличается от ВАЗ 2106, проблемы с ним отпадают.

  1. 1. Поставьте машину на смотровую яму и начните снятие родного генератора. В первую очередь необходимо провести отсоединение штекеров от прибора и нулевого провода, снятие изоляции и начать отсоединение крепления проводов на выводе оборудования.
  1. 2. Снимите ремень привода от прибора. Отверните гайки крепления, используя ключ на 17. Для быстрого откручивания накиньте на него головку с удлинителем. Залезьте под авто и с помощью накидного ключа сорвите гайку. Используя трещоточную рукоятку полностью отверните ее.
  1. 3. Отвернув гайки нижнего крепления, снимите болт с втулкой. Для простоты работы можно воспользоваться деревянным бруском. Приставьте его к болту и несколькими ударами молотком выбейте его. При проведении данной работы будьте осторожны, поскольку существует возможность повреждения резьбы. Попытайтесь вытянуть болт рукой. Если он идет туго – воспользуйтесь машинной смазкой.

Отсоедините родной генератор, который после проведенных мероприятий находится на кронштейне. Для этого пропустите его между балкой переднего моста и кронштейном.

  1. 4. Проведите установку новой модели элемента от 2108. Помните, что при проведении замены, нужно С АКБ снять клемму, а потом откорректировать натяжку ремней.

Процесс установки модернизированного оборудования аналогичен (только действия необходимо выполнять в обратном порядке).

Подтягивание ремня является очень важным моментом при переустановке генератора. Это единственный способ, который обеспечивает вращение коленвала на генераторный вал. При слабой натяжке коленвал может работать в холостую. При сильной – произойти и повреждение подшипников.

У отечественных машин имеется специальный регулировочный болт, при манипуляциях с которым возможна регулировка ремня. Для этого послабьте гайки, на которые крепится генератор и поверните регулировочный болт по часовой стрелке. Проконтролируйте степень состояния натяжения ремня. Она должна быть средней. Закрутите гайки на место. Степень натяжения может показать тестовая обкатка.

Проблема!

Поскольку происходит подключение не оригинального генератора, следует учесть расхождения в количестве проводов. На старом ВАЗовском 2106 предусмотрено 4 провода, 2 из которых направлены на шпильку, а остальные вставляются по отдельность. В новом же вставляется один провод. Поэтому во избежание путаницы рекомендуется заизолировать ненужный. Обычно им является черный или серый провод.

Оставшиеся провода подсоедините в обычном порядке, при этом, желтый вставьте в штекер.

Установка генератора от ваз 2108 на ваз 2106 закончена. Генератор полностью работоспособен. Остается учесть ряд нюансов:

  • При зарядке аккумулятора будет происходить свечение лампочки разряда, что считается не совсем нормальным. Во избежание путаницы проведите снятие и изолирование провода с реле напряжения. Проведите переустановку реле РС-702 на РС-527. Оденьте клемму и проведите подтягивание ремня. Лучшим вариантом будет поставить новый ремень.

Необходимо знать, что при небольших оборотах силового агрегата, в начале его работы будет светиться лампочка разряда. Затухание ее будет происходить только при остановке мотора. Это считается обычным делом, поскольку на 2108 происходит аналогичное действие. Многих автомобилистов такое положение дел смущает. Поэтому не стоит торопиться с утилизацией старого реле. Возможно оно вам еще понадобится.


И в заключении хочется отметить, если вы при проведении модернизации своей машины устанавливаете новый генератор — проблем с ним не будет. В случае если оборудование приобретено с рук — рекомендуется провести тщательную переборку, поскольку щеточный механизм может значительно износиться, возможно, придется заменить его. Кроме этого, стоит обратить внимание на диодную сборку и подшипники. Возможно, они также не готовы к эксплуатации. Другими словами, хорошенько переберите оборудование и проведите замену всех изношенных запчастей.

Как подключить генератор на ВАЗ 2106

Если во время работы автомобиля ВАЗ 2106 на его панели приборов постоянно горит индикатор заряда аккумуляторной батареи, обязательно нужно провести первичную проверку автомобильного генератора. В случае если в ходе такой проверки выявлена общая неисправность генератора, его нужно снять для проведения более точной проверки и последующего ремонта. Ввиду этого, владелец автомобиля ВАЗ 2106 должен уметь снять генератор и затем правильно его подключить.

Установка автомобильного , равно как и его снятие, выполняется на подъемнике либо в смотровой яме. Поместите новый генератор в отведенное для него место (близ двигателя) и зафиксируйте его месторасположение с помощью болта и шайбы. Затем наденьте гайку нижнего крепления генератора.

Наденьте два провода с вывода «30»: провод 1, идущий со штекера центрального вывода обмотки статора, и провод 2, выходящий с вывода щеткодержателя «67». Будьте внимательны и не перепутайте эти провода! Отличительная особенность провода 1 и вывода «67» - отсутствие изолирующих колодок.

Прикрепите гайку крепления проводов к выводу автомобильного генератора и оденьте сверху на вывод «30» резиновый защитный колпачок. После этого прикрутите гайку, с помощью которой генератор закрепляется на натяжной планке.

Наденьте ремень генератора сначала на коленчатый вал, потом на шкив генератора и лишь после этого на шкив насоса. Затем усильте затяжку крепления генератора к натяжной планке, расположенной в подкапотном пространстве.

Установите грязезащитный щиток и зафиксируйте его, закрутив 12 винтов крепления. Вот и все: генератор установлен на свое законное место.

После установки генератора проведите его проверку. Хотя различают три способа проверки работоспособности генератора (на автомобиле, с помощью осциллографа, а также на стенде), наиболее приемлемой в домашних условиях считается проверка генератора на автомобиле.

Заведите двигатель, при оборотах двигателя 2500-3000об/мин и полном заряде аккумулятора замерьте напряжение на аккумуляторных клеммах. Если полученный результат окажется больше либо меньше нормального значения (14 вольт), то проблема, скорее всего, кроется в реле напряжения. Если и после замены реле показатель напряжения отклоняется от нормы, установленный на автомобиль генератор нуждается в ремонте.

VAZ-2106 үүсгүүрийг хэрхэн холбох вэ (холболтын схем)

Энэ нийтлэлд VAZ-2106 генераторыг авч үзэх болно. Түүний холболтын схемийг доор харуулав, гэхдээ эхэнд нь энэ төхөөрөмжийн ерөнхий дизайны талаар ярих болно. Түүний тусламжтайгаар механик энергийг цахилгаан болгон хувиргадаг. Автомашины үүсгүүрийн гол үүрэг бол зайг цэнэглэх явдал юм. Мөн хөдөлгүүрийг оролцуулаад автомашины бүх тоног төхөөрөмжийг эрчим хүчээр хангадаг. Бүх машин дээр генераторууд нь хувьсах гүйдэл үүсгэдэг. Зарим өөрчлөлтийн дараа л энэ нь тогтворжиж, байнгын хэлбэрт шилждэг.

Ерөнхий мэдээлэл

Генератор нь хөдөлгүүрийн шууд хажууд, ихэвчлэн урд талд байрладаг. Хөдөлгүүрийг тахир гол дээр байрласан дамраас гүйцэтгэдэг. Зарим тээврийн хэрэгсэлд, тухайлбал эрлийз тээврийн хэрэгсэлд генератор нь асаагуурын үүрэг гүйцэтгэдэг. Хоёр механизмын загвар нь хоорондоо маш төстэй тул зарим үйлдвэрлэгчид цахилгаан машины тоог багасгахыг хичээдэг. VAZ-2106 генераторын холболтын диаграмм нь бусад машинуудын ижил төстэй механизмтай ижил болохыг анхаарна уу.

Бүх генераторууд нь тодорхой ялгаатай байдаг, жишээлбэл, орон сууц, Шулуутгагч хэсэг, хөтлөгч дамар гэх мэт боловч ерөнхий элементүүд бүгд бараг ижил байдаг. Дотор нь байрладаг холхивч, хөдөлгөөнгүй ротор нь хөдөлгөөнгүй статор дотор эргэлддэг. Хувьсах хүчдэлийг сүүлчийнхээс нь салгана. Шулуутгагч төхөөрөмж ба хүчдэлийн зохицуулагчгүйгээр генераторын бүрэн бүтэн байдал хийгддэггүй.

Генераторын ротор

Ихэнх генераторууд нь сойз механизмаар тоноглогдсон байдаг. Олон загварт энэ нь хүчдэлийн зохицуулагчтай хослуулсан байдаг. Ротор нь хөтөчийн бүсний ачаар эргэлддэг соронзон орон үүсгэдэг. Ротор дээр байрлах өдөөх ороомог нь хүчдэлийн зохицуулагчаар тэжээгддэг. Роторын ар тал дээр цагиргууд байдаг бөгөөд тэдгээрийн тусламжтайгаар ороомог нь тэжээгддэг.

Тэдгээргүйгээр VAZ-2106 генераторын холболтын диаграм нь ажиллахгүй болж хувирдаг.

Ихэнх дизайны хувьд эдгээр цагиргууд нь цэвэр зэсээр хийгдсэн байдаг. Гэхдээ заримдаа үүнийг ган эсвэл гуульнаас олж болно. Мөн ротор дээр сэнс байрладаг бөгөөд түүний тусламжтайгаар төхөөрөмжийн их бие агаараар цацагддаг. Хөдөлгүүрийн дамар нь сэнс дээр бэхлэгддэг. Генераторын урд ба хойд бүрхүүл нь засвар үйлчилгээгүй бөмбөлөг холхивчоор тоноглогдсон байдаг.

Статорын талаар бага зэрэг

Статорт цахилгаан гүйдэл үүсдэг. Энэ нь гурван зэс утсан ороомогтой. Энэ утас нь тусгай ган судалтай дээр ороогддог. Дүрмээр бол генератор нь ороомог тохирох нийт 36 үүртэй байдаг. Энэ нь долгион эсвэл гогцоотой хоёр аргаар ховилд багтах боломжтой. Ороомог холболтыг "од" схемийн дагуу хийдэг. Энэ бол автомашины генераторуудад ашигладаг хамгийн түгээмэл хэлхээ юм. VAZ-2108 генераторын VAZ-2106-тай холболтын диаграм нь бараг ижил байдаг гэдгийг тэмдэглэх нь зүйтэй. Цорын ганц ялгаа нь эхний загвар нь сойз угсралттай хослуулсан хүчдэлийн зохицуулагчтай байдаг.

Механизмын бүх элементүүд биед байрладаг. Үнэндээ бол их бие нь боолтоор чангалсан ердөө хоёр хөнгөн цагаан бүрхүүл юм. Хөнгөн цагааны элементүүдийг сонгох нь нэлээд оновчтой, учир нь энэ нь соронзлогдоогүй тул жин багатай, хамгийн чухал нь дулаан дамжуулах өндөр зэрэгтэй байдаг. Бийрийн угсралтын тусламжтайгаар гүйдэл нь роторын ороомогт дамждаг. Түүний загвар нь бал чулуугаар хийсэн хос багс, ротор дээрх цагиргуудыг илүү хүчтэй дарах боломжийг олгодог булаг, сойз эзэмшигчээс бүрдэнэ. Өмнө дурьдсанчлан, ихэнх орчин үеийн автомашинуудад сойз эзэмшигч ба хүчдэлийн зохицуулагчийг нэг нэгжид угсардаг.

Шулуутгагч төхөөрөмж

Шулуутгагч төхөөрөмж нь генераторын үүсгэсэн ээлжит синусоид хүчдэлийг самбар дээрх бүхэл бүтэн сүлжээнд шаардагдах тогтмол хүчдэл болгон хувиргахад зайлшгүй шаардлагатай юм. Үнэн хэрэгтээ энэ нь хагас дамжуулагч диод байрладаг тах хэлбэртэй хавтан юм. Тэдгээрийн нийт зургаа нь фазын хэлхээнд хоёр хагас дамжуулагч байдаг. Диодыг бэхэлсэн тах хэлбэртэй хавтан нь дулаан шингээгч болдог.

Түүний тусламжтайгаар дулааныг генераторын биед шилжүүлдэг. Зарим генераторуудад өдөөх ороомог нь хоёр хагас дамжуулагчаас бүрдэх өөр хэлхээгээр холбогддог. VAZ-2107 дээрх VAZ-2106 генераторын холболтын диаграмм ижил төстэй байгааг дурдах нь зүйтэй.

Нэмэлт Шулуутгагч

Энэхүү Шулуутгагч тусламжтайгаар хөдөлгүүр ажиллахгүй байх үед зайнаас гүйдэл дамжихад саад бэрхшээл тулгардаг. Ороомог холболтыг "од" схемийн дагуу хийсэн тохиолдолд нийтлэг терминал дээр хоёр хагас дамжуулагчийг суурилуулах шаардлагатай бөгөөд ингэснээр бүх суурилуулалтын нийт хүчийг хамгийн ихдээ 15 хувиар нэмэгдүүлэх болно. Шулуутгагч төхөөрөмжийг суурилуулах дэвсгэр ашиглан генераторын системд холбодог. Холболтыг боолт, гагнуур, бага гагнуурын аргаар хийдэг. VAZ-2106-ийн асаагуур ба генераторын холболтын схем нь маш төстэй, зөвхөн зангилааны функцууд өөр өөр байдаг гэж хэлж болно.

Хүчдэл зохицуулагч

Хүчдэл зохицуулагчийн тусламжтайгаар талбайн ороомог дээр тодорхой утга хадгалагдана. Өнөөдөр ихэнх генераторууд салшгүй релений хянагчаар ажилладаг. Нийтдээ реле зохицуулагчийн хоёр загвар байж болно гэдгийг тэмдэглэх нь зүйтэй: электрон бүрэлдэхүүн хэсгүүдийг ашигладаг эрлийз, жишээлбэл, zener диод, резистор, конденсатор, мөн бүх элементүүдийг багтаасан салшгүй загвар. реле зохицуулагчийг нэг хагас дамжуулагч хавтан дээр хийдэг ... Энэ бол VAZ-2106 генераторыг бүрдүүлдэг гол элемент юм. Хагас дамжуулагч холболтын бүдүүвчийг өгүүлэлд өгөв.

Генераторын гаралтын үед тахир голын эргэлтийн давтамж, хөдөлгүүрт ямар ачаалал нөлөөлж байгаагаас үл хамааран тогтвортой тогтвортой хүчдэл үүсдэг. Тогтворжуулалт нь бүрэн автомат бөгөөд жолоочийн оролцоо шаардлагагүй болно. Зохицуулагчийн тусламжтайгаар хүчдэл өөрчлөгдөж, түүнийг цэнэглэхийн тулд батерейнд нийлүүлдэг. Тиймээс VAZ-2106 генераторыг хэрхэн яаж холбохыг мэдэх нь чухал юм. Түүний элементүүдийн холболтын схем нь энэ машины бүх эзэмшигчдэд ашигтай байх болно.

Жолоодлогын бүс

Тэмдэглэх зүйл бол хөтөчийн бүс юм. Генераторын ротор нь тахир голоос илүү хурдан эргэлддэг болохыг анхаарна уу. Үүнээс гадна, ялгаа нь 2-3 дахин их байж болно. Аль машинаас хамаарч V хэлбэртэй эсвэл поли-V бүс ашиглаж болно. Эхнийх нь хурдан элэгдэх зэрэг сул талтай байдаг. Хоёр дахь нь илүү уян хатан, элэгдэл нь хамаагүй бага, генераторын ротор дээрх дамрын диаметр бага байвал маш сайн ажилладаг. Үүний үр дүнд V хавиргатай туузны тусламжтайгаар генераторын роторыг илүү хурдан эргүүлэх боломжтой. Бараг бүх орчин үеийн автомашинууд нь поли V бүстэй генераторын багцаар тоноглогдсон байдаг. Гэхдээ одоо мэддэг VAZ-2106 генераторын холболтын диаграммыг V бүсээр удирддаг.

Как подключить генератор на автомобиле

Основным источником электрической энергии в любом транспортном средстве является генератор. Благодаря этому узлу питается все электрооборудование авто, поэтому он всегда должен быть работоспособным. Что представляет собой схема подключения генератора, какое его устройство и принцип действия, и как произвести диагностику агрегата? Об этом мы расскажем ниже.

Устройство и принцип работы

Как известно, основное предназначение генераторного устройства заключается в преобразовании механической энергии в электрическую. Благодаря этому узел восстанавливает емкость аккумуляторной батареи, а также позволяет питать все электрооборудование в автомобиле. Генераторное устройство находится в передней части силового агрегата и приводится в движение коленвалом.

Подробнее об основных элементах и принципе действия:

  1. Роторный механизм. Этот элемент представляет собой вал с установленной обмоткой возбуждения. Обе половины данной обмотки находятся в противоположных полюсных половинах узла. Роторный механизм приводится в движение благодаря ременной передаче привода.
  2. Контактные кольца используются для запитки обмотки.
  3. Статорный механизм — состоит из обмотки и сердечника. Этот элемент предназначен для выработки тока переменного значения. Выработанный механизмом ток через кольца подается дальше по электроцепи.
  4. Для того, чтобы выработанный ток возбуждения успешно попал на кольца, используются щетки. Эти элементы, как показывает практика, зачастую выходят из строя по причине износа.
  5. Выпрямительный блок. Этот компонент предназначен для преобразования переменного напряжения. Конструктивно данное устройство состоит из пластин с установленными диодными элементами. В зависимости от распиновки агрегата, схема подключения автомобильного генераторного устройства может включать в себя отдельную пару диодов обмотки. В данном случае напряжение не сможет проходить через аккумуляторную батарею при заглушенном моторе.
  6. Реле регулятора. Этот элемент предназначен для поддержания определенного уровня напряжения в бортовой сети в нормированных пределах. Реле регулятора напрямую влияет на частоту, а также продолжительность сигналов тока. Непосредственно сам регулятор конструктивно включает в себя контроллеры, а также исполнительные компоненты. Их назначение заключается в определении времени, на протяжении которого обмотка должна быть подключена к сети. Если реле регулятора по каким-то причинам выходит из строя, пропадает стабилизация поступающего напряжения на аккумуляторную батарею.
  7. Корпус устройства, в котором расположены основные детали и компоненты агрегата. Сам корпус обычно выполнен из алюминия, поэтому его вес относительно небольшой. Корпус установки позволяет оперативно рассеять тепло, в результате чего температурный режим не доходит до критической отметки. Также корпус является немагнитным (автор видео о принципе действия устройства — Михаил Нестеров).

Проверка неисправного генератора

Рассмотрим основные неисправности, характерный для генераторных автомобильных установок:

  1. Обрыв в электроцепи, замыкания и прочие повреждения. Для диагностики такой неисправности нужно проверить количество ампер, а также уровень напряжения на выходе устройства. В соответствии с полученными данными подбирается решение этой проблемы.
  2. Часто наши соотечественники сталкиваются с такой проблемой, как износ графитовых щеток, регулятора напряжения, а также диодного моста. Все изношенные и вышедшие из строя элементы подлежат ремонту, но обычно они меняются. Отдельно следует сказать про регулятор — как сказано выше, он обеспечивает оптимальный заряд аккумуляторной батареи в соответствии с температурой в моторном отсеке. Таким образом, устройство автоматически выявляет количество вольт для АКБ при текущих условиях.
    В зависимости от модели генераторной установки, может использовать регулятор с ручным переключением в соответствии с временем года, в данном случае минусовые температуры будут не страшны устройству. О поломке реле может сообщить нестабильное напряжение в системе — к примеру, тусклый свет фар, который становится более ярким при нажатии на педаль газа.
  3. Выход из строя подшипников. О выходе из строя данных элементов может сообщить повышенная шумность, но этот же признак свидетельствует и о недостаточной смазки.
  4. Шуи и вой. При таких симптомах следует проверить сепараторные элементы, дорожки качения, контактные кольца на предмет проворота. Также такой симптом может сообщить о возможном межвитковом замыкании обмоток статорного механизма или тягового реле. В принципе при появлении сторонних звуков следует также произвести диагностику состояния контактов.
  5. Температура работоспособной генераторной установки может составлять до 90 градусов, но если имеется явный перегрев, следует произвести диагностику работоспособности диодного моста. Также нужно убедиться в том, что к бортовой сети автомобиля подключено не много дополнительных устройств и приборов. При критическом повышении температуры в первую очередь потемнеет изоляция обмотка статорного механизма, более того, она может расплавиться.
  6. Износ ремня генераторной установки. В том случае, если износится и порвется ремень генератора, это приведет к некорректной работе агрегата в целом, то есть все потребители энергии в авто будут питаться от аккумуляторной батареи. При обрыве ремня генератор перестает функционировать, поэтому у водителя есть время только добраться до ближайшего СТО или гаража для устранения проблемы. Об износе могут сообщить скачки напряжения в бортовой сети автомобиля.
    Необходимо проверить целостность ремешка, обратить внимание на его состояние — трещины и другие виды повреждений на ремне не допускаются. Если они имеются, то нужно понимать, что в скором времени ремень придется менять.

Фотогалерея «Основные неисправности генератора»

О выходе из строя агрегата также может сообщить и слишком слабый заряд аккумуляторной батареи либо отсутствие напряжения на его выводах. Также признаком неисправности устройства является некорректное функционирование индикации и оборудования.

Возможные способы подключения узла

Как произвести установку и как подключить агрегат? В целом схема подключения узла аналогична для всех легковых транспортных средств. Незначительные различия связаны с качеством изготовления установки, ее мощностью, а также расположением узлов в моторном отсеке. Все автомобили оборудуются генераторами переменного тока, оснащенные регулятором напряжения.

Заключение

Сам по себе генератор представляет собой достаточно сложный по конструкции и принципу действия агрегат, работа которого во многом определяет работоспособность авто в целом. Из-за того, что узел питает все электрооборудование в автомобиле, он считается основным элементом в бортовой сети транспортного средства. При появлении первых признаков неисправности в его работе следует максимально быстро заняться диагностикой и устранением неполадок, поскольку это может привести к серьезным последствиям. Ремонт можно доверить специалистам или выполнить самостоятельно — на нашем сайте представлено множество статей на эту тему.

Видео «Диагностика и ремонт генераторной установки»

Подробная инструкция на тему самостоятельной диагностики, а также ремонта агрегата в гаражных условиях описана в ролике ниже (автор видео — Вячеслав Ляхов).

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

  • Р — розовый.
  • Ф — фиолетовый.
  • О — оранжевый.
  • ЧБ — черно-белый.
  • КБ — коричнево-белый.
  • ЧГ — черно-голубой.
  • К — коричневый.
  • Ч — черный.
  • Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

  • Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  • Статор – неподвижная часть генератора, также имеет обмотку.
  • Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
  • Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
  • Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
  • Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
  • Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Схема подключения генератора ВАЗ-2109

  1. Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
  2. Отрицательный диод.
  3. Дополнительный диод.
  4. Положительный диод.
  5. Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
  6. Комбинация приборов.
  7. Вольтметр.
  8. Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
  9. Дополнительные резисторы, встроенные в монтажный блок предохранителей.
  10. Реле зажигания.
  11. Замок зажигания.
  12. Аккумуляторная батарея.
  13. Конденсатор.
  14. Обмотка ротора.
  15. Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

  1. Аккумулятор 12В;
  2. генератор 94.3701;
  3. монтажный блок;
  4. замок зажигания;
  5. контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

  1. Отсоединить аккумуляторную батарею.
  2. Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
  3. Отсоединяем колодку с проводами с разъема генератора.
  4. Ослабляем затяжку крепления генератора к регулировочной планке, после чего
    подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
  5. Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Самая основная функция генераторазарядка батареи аккумулятора и питание электрического оборудования двигателя.

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителя.
  4. Ключ зажигания.
  5. Приборная панель.
  6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

  1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
  2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
  3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
  4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
  5. Вывод фазы:

, W, R, STА.

  • Вывод нулевой точки обмотки статора: 0, МР.
  • Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
  • Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
  • Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.
  • Схема генератора ВАЗ-2107 тип 37.3701

    1. Аккумуляторная батарея.
    2. Генератор.
    3. Регулятор напряжения.
    4. Монтажный блок.
    5. Выключатель зажигания.
    6. Вольтметр.
    7. Контрольная лампа заряда аккумуляторной батареи.

    При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

    Схема зарядки ВАЗ с инжекторными двигателями

    Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

    Проверка работы генератора

    Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

    Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

    Элементарная проверка лампочкой и мультиметорм

    Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

    Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

    Схема проверки генератора

    Строго не рекомендуется:

    1. Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
    2. Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
    3. Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
    4. Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

    Ваз 2106 генератор не дает зарядку

    Нет зарядки на ваз 2106

    Нет зарядки на ВАЗ 2106 – основные причины и устранение неисправностей

    Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на ВАЗ 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

    1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену. Следует отметить, что длина щеток не должна быть меньше 12 мм.

    2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

    3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

    4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

    Как подключить генератор на ВАЗ 2106? Сначала генератор помещается в его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второй идет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

    Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

    Ваз 2106 генератор не дает зарядку

    4. Проблемы с генератором.

    Не дает з-ку генератор

    Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

    Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

    Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

    Подключение

    Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

    Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

    Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

    Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

    При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т. к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

    Как проверить

    Проверка регулятора напряжения ваз 2106 выполняется на автомобиле с полностью заряженным аккумулятором:

    Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

    Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

    Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

    При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

    Отверните две гайки крепления реле и снимите регулятор со шпилек.

    Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора.

    Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.

    Генератор ВАЗ 2106: всё, о чём должен знать владелец «шестёрки»

    ВАЗ 2106 выпускался с 1976 по 2006 годы. Богатая история модели и огромное количество автовладельцев позволяют считать «шестёрку» одной из самых популярных машин производства АвтоВАЗ. Однако и по сей день у водителей возникает множество вопросов, связанных с эксплуатацией и ремонтом этой машины. И одним из самых частозадаваемых вопросов можно считать проблему с генераторов ВАЗ 2106.

    Генератор ВАЗ 2106: назначение и функции

    Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

    Таким образом, АКБ получает необходимую энергию для работы мотора именно от генератора, поэтому можно сказать, что генератор является незаменимым атрибутом в конструкции любого автомобиля.

    Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

    1. Водитель поворачивает ключ в замке зажигания.
    2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
    3. Именно в обмотке появляется магнитное поле.
    4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
    5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
    6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

    Устройство генератора Г-221

    Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

    Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

    Обмотка

    В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

    Реле-регулятор

    Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

    Ротор

    Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

    Щётки генератора

    Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

    Диодный мост

    Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

    Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

    Технические характеристики генератора ВАЗ 2106

    На «шестёрке» с завода стоит генератор Г-221, который классифицируется как синхронный прибор переменного тока. Устройство фиксируется на двигателе с правой стороны, однако его можно регулировать или менять только из-под кузова, так как сверху к генератору трудно подлезть из-за наличия многих шлангов, устройств и приборов.

    Номинальное напряжение Г-221 соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Ротор генератора вращается в правую сторону (если смотреть со стороны привода), так как такая особенность обусловлена положением генератора относительно коленчатого вала.

    Максимальная сила тока, которую способен выдать генератор ВАЗ 2106 при частоте вращения ротора 5000 оборотов в минуту, равна 42 амперам. Показатель мощности — не менее 300 ватт.

    Устройство весит 4.3 килограмма и имеет следующие габариты:

    • ширина — 15 см;
    • высота — 15 см;
    • длина — 22 см.

    Какие генераторы можно установить на «шестёрку»

    Конструктивно ВАЗ 2106 готов к тому, чтобы на него поставить генератор, не предусмотренный заводом-производителем. Возникает вопрос, зачем вообще менять «родной» Г-221? На самом деле для своего времени этот генератор был оптимальным прибором, так как в советских «Жигулях» использовалось небольшое количество электрических приборов.

    Однако с течением времени ВАЗ 2106 стал оснащаться более современными устройствами, каждое из которых требует «своей доли» энергии. К тому же водители подключают к АКБ навигаторы, камеры, насосы, мощные аудиосистемы и прочие устройства, из-за чего генератору становится сложно вырабатывать необходимое количество тока.

    Поэтому автовладельцы стали искать варианты оснащения, которые, с одной стороны, позволили бы всему оборудованию в авто работать в нормальном режиме и, с другой стороны, оптимально сказывались бы на сроке службы аккумулятора.

    На сегодняшний день на ВАЗ 2106 можно поставить следующие виды генераторов:

    1. Г-222 — это генератор с «Лады Нивы», который рассчитан на более высокие нагрузки и выдаёт 50 ампер тока. В конструкции Г-222 уже есть своё реле регулятора, поэтому при установке на ВАЗ 2106 нужно будет реле убрать.
    2. Г-2108 может быть установлен как на «шестёрку», так и на «семёрку» и «восьмёрку». Устройство в штатном режиме работы выдаёт 55 ампер тока, чего даже по современным меркам вполне достаточно для функционирования всех электронных приборов в авто. По форме и крепежу Г-2108 идентичен штатному Г-221, поэтому с заменой не возникнет никаких проблем.
    3. Г-2107–3701010 выдаёт 80 ампер и предназначен для любителей качественной акустики и дополнительных электронных приборов в машине. Единственный нюанс: генератор для ВАЗ 2106 придётся немного доработать, так как реле регулятора не подходит для этой модели.

    Фотогалерея: генераторы, которые можно поставить на ВАЗ 2106

    Таким образом, водитель «шестёрки» сам может решить, какой именно генератор можно поставить на машину. Выбор в конечном итоге зависит только от потребляемой мощности авто.

    Схема подключения генератора

    Являясь электронным прибором, генератор нуждается в корректном подключении. Поэтому схема подключения не должна вызывать двойного толкования.

    Принципиальную схему, как именно подключается Г-221 на ВАЗ 2106, можно посмотреть тут.

    Многие автовладельцы задаются вопросом при замене генератора, куда какой провод должен подключаться. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

    • оранжевый не пригодится для подключения, его можно оставить как есть, либо соединить с серым напрямую для автозапуска авто;
    • серый толстый провод идёт на щётки от реле регулятора;
    • серый тонкий провод подключается к реле;
    • жёлтый — координатор контрольной лампочки на панели управления.

    Таким образом, при самостоятельной работе с Г-221 лучше подписывать значения проводов, чтобы потом не соединить их ошибочно.

    Неисправности генератора на ВАЗ 2106

    Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

    Загорелась контрольная лампа зарядки

    На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

    6 причин, почему нет зарядки в автомобиле ВАЗ 2106

    Любая аккумуляторная батарея имеет свой эксплуатационный срок, а именно от 5 до 10 лет, в зависимости от производителя. Кроме того, требует регулярного обслуживания. Со временем аккумулятор может быстро разряжаться или плохо заряжаться, особенно при низких температурах воздуха. Далее более подробно рассмотрим основные причины, почему нет зарядки аккумулятора в автомобиле ВАЗ 2106.

    Причины, почему нет зарядки в автомобиле ВАЗ 2106

    1. Износ щеток генератора. В этом случае аккумулятор не будет заряжаться.

    2. Перегорание одного или нескольких диодов генератора также может быть причиной слабой зарядки батареи.

    3. Неисправность реле зарядки на ВАЗ 2106.

    4. Повреждение статора или ротора.

    5. Недостаточное натяжение ремня генератора.

    6. Повреждение или неисправность предохранителя также является причиной плохой зарядки аккумулятора.

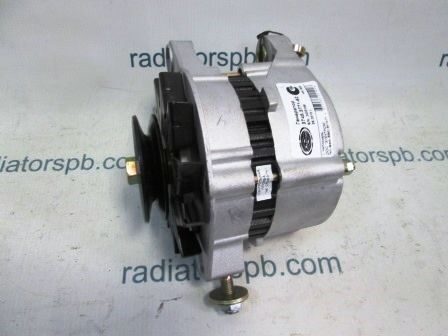

    Генератор на ваз 2106, 2101, 2103, 2104, 2105, 2107 100 ампер, LG 0108 Стартвольт в сборе с реле регулятором (№ lg-0108-01)

    Генератор торговой марки Стартвольт LG 0108.
    Выдают силу тока от 100 до 120 ампер!
    Внимание! Генератор идёт в сборе с реле регулятором (шоколадкой) производства Motorolla и напряжение зарядки будет 14,5-14,6 вольт.

    Это намного лучше, чем у вас будет даже мощный генератор, но с простыми щётками, потому, что всё равно с выносным реле регулятором будут потери,и напряжение будет не стабильное и будет плавать,соответственно свет будет моргать.Со встроенным же реле регулятором будет идеально ровное напряжение.

    То есть у вас на жигулях родной реле регулятор вынесен на крыло, теперь при покупке этого нового генератора, старый выносной реле регулятор будет уже не нужен,его можно снять, можно просто не трогать (он уже всё равно регулировать ничего не будет)

    Подсоединение генератора очень простое, и пугаться: ой я не справлюсь и ничего не соображаю в проводах - не стоит.

    Сейчас мы вам всё расскажем и объясним, а если у вас при установке всё же возникнут вопросы, то наши менеджеры всегда помогут вам, просто позвоните по нашим телефонам.

    Во первых силовой толстый плюсовый провод, он на новом генераторе прикручивается точно также как и на старом генераторе.

    Далее у вас остаётся ещё два провода жёлтый с пластиковой фишкой (на контрольную лампу) и немножко толще чем жёлтый - серый проводок.

    Жёлтый провод вставляется в новом генераторе, сзади в диодном мосту есть пластиковый разъём - вот туда и вставляется.

    А серый провод раньше был в старом генераторе вставлен в щётки, на новом генераторе вставлять его будет некуда, так как вместо щёток тут реле регулятор в сборе. Поэтому просто его нужно заизолировать.

    Всё на этом подключение генератора можно считать законченным, далее его просто устанавливаем на двигатель, всё подходит и старый ремень тоже.

    В комплекте с новым генератором вы также найдёте реле контрольной лампы зарядки двигателя.

    У вас на вашем авто (2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 нива) на крыле со стороны аккумулятора, напротив карбюратора есть релюшки: ближнего света,дальнего света, и то что нам нужно - реле контрольной лампы зарядки двигателя рс-702( это его название)Найти его и отличить от других реле можно по проводам: к нему будут подходить четыре провода два оранжевых, жёлтый, и чёрный.



    Вот это реле вам нужно будет заменить на реле , которое будет в комплекте с генератором.

    Смотрите фото: на новом реле на папах(фишках)будут надписи - цифры (30, 85, 86, 87)

    Вот оранжевый нужно подсоеденить к фишке с цифрой 30

    Другой оранжевый (без разницы какой, это один и тот же провод, идущий транзитом) нужно подсоеденить к фишке с цифрой 85

    Жёлтый нужно подсоеденить к фишке с цифрой 86

    Чёрный нужно подсоеденить к фишке с цифрой 87

    Вот и всё, заводите двигатель, лампа зарядки должна потухнуть и наслаждаетесь наконец то отличной зарядкой!


    Этот генератор подходит к таким автомобилям: ваз 2106, 2101, 2102, 2103, 2104, 2105, 2107, 2121 нива, особенно он необходим владельцам 2106!

    Эти четыре фары просто убивают при плохой зарядке, дальний свет просто не хочется включать, как  это знакомо, а как моргает свет на старом генераторе, газнёш вроде яркий, на холостых же просто хочется плакать...

    Надоело это? Значит пора купить генератор на ваз Стартвольт.

    Мощнее генераторов, чтоб ничего не переделывать с креплениями, шкивами и ремнями - просто не существует!


    Вы можете посмотреть видео про торговую марку Стартвольт.

    Для просмотра просто нажмите на видео.

    В оригинале на этих автомобилях стоит генератор на 55 ампер.
    Что это означает? А означает это лишь то,что владелец такого древнего и слабого генератора в 55 ампер ,постоянно будет сталкиваться с недозарядом своего аккумулятора.У него будет очень тусклый свет (пока хорошенько не газнёшь ) Стартер будет туго крутить двигатель (из за недозаряженного аккумулятора) и тд
    Почему же такое происходит ? Спросите Вы. Ведь генератор в 55 ампер раньше как то справлялся с зарядкой.(ведь кто то его проектировал,ставили на конвеере,и работал ведь по 20-30 лет!)
    И ответ на этот вопрос нельзя дать однозначный.
    Во первых лампы,сейчас у всех стоят галогенки (у кого на сегодняшний день остались ещё советские обычные лампы ? А они мощнее старых советских!

    Особенно любят автолюбители ставить 100 ваттные китайские (типа лучше свет) однако это неверно! И ставить лампы более 65 ватт не желательно ! Ибо это заканчивается плачевно для проводки!
    Во вторых дополнительное оборудование: туманки(особенно двойные), магнитофон с мощной акустикой, сабвуфер (это в основном молодёжь), сигнализации и тд) На эти потребители советский генератор в 55 ампер не расчитывался это точно!
    В третьих Ваш старенький генератор просто мог и устать за 20-30 лет беспрерывной работы. Например алюминиевый диодный мост просто покрылся таким слоем оксидной плёнки ,что теряется напряжение очень сильно! Точно также и сами диоды стареют!

    Далее обмотка (статор) -там весь лакированный провод уже местами потрескался, позеленел и пооблазил...

    Вот фото обмотки Стартвольт 80 ампер и обычной обмоткой 55 ампер.

    Ка видите она и больше и провода также намного больше.


    Потом  якорь(ротор) -он реально дохлый (провод тонкий, намотанный всего на 3 ампера )сейчас в новом генераторе который Вам представляется к продаже, якорь намотанный толстым проводом на 7-8 ампер,а чем больше тока подать на якорь-тем больше магнитного потока перейдёт в статор,и тем больше и мощнее будет зарядка!
    В четвёртых и наверное самое главное, это то, что практически все выпускаемые на сегодняшнее время аккумуляторы требуют зарядку не менее 14,3-14,6 вольт
    На этих аккумуляторах имеются надписи :
    calcium
    calcium tehnologi
    ca+
    ca/ca
    HIBRID
    HIBRID SISTEM
    silver
    silver tehnologi
    Это так называемые кальцинированные аккумуляторы, гибридные аккумуляторы, аккумуляторы с добавками серебра (особенно VARTA и BOSCH)
    Дело в том ,что производители гонятся за большими пусковыми токами (500-650 ампер против 300-350 ампер у старых аккумуляторов 80х-90х годов. Соответственно и заряжать их нужно дольше (а слабым генератором с напряжением 13,5-13,8 вольт и вовсе сделать это не возможно особенно в режиме городской езды)
    Далее все эти присадки (кальций,серебро и тд) ,которые вводятся в свинец ,тоже приводят к тому, что для того, чтобы аккумулятор нормально заряжался нужно напряжение зарядки опять же 14,3-14,6 вольт.
    Все эти причины должны Вас заставить задуматься, а может не стоит ремонтировать, востанавливать и тд Ваш старенький 55 амперный генератор, а просто купить новый (сконструированный в соответствии с сегодняшними тенденциями развития автомобилестроения) 100 амперный генератор стартвольт.
    Коротко об отличиях и преимуществах!
    Превосходство в мощности удалось достигнуть:
    1.Использование нулевого вывода обмоток статора – четвертый вывод (+20-25%)
    2.Дополнительная паре силовых диодов (закон Третьей гармоники) (+20-25%)
    3.Изменена геометрия полюсной системы ротора. В результате изменилась скорость изменения магнитного потока через статор (+5-10%)
    4. Уменьшен зазор между ротором и статором (+8-12%)
    В результате мощность генераторов «Стартвольт» превосходит аналоги на 60-100%
    В каждой коробке находится лист заводской компьютерной проверки генератора на токоотдачу и напряжение (смотрите фото)
    И хоть на коробках написано 80 ампер,в реальности они выдают от 105 до 118 ампер
    И это реально соответствует действительности!

    Купить генератор стартвольт на ваз 2106 2101 2102 2103 2104 2105 2107 100 ампер вы можете в нашем интернет магазине starter24.com.ua

    Переживаете насчёт запчастей? Не переживайте у нас вы их найдёте!

    Диодный мост на генератор LG 0108-01

    Предлагаем Вам ещё небольшую подборку видео про торговую марку Стартвольт.

    Для просмотра просто нажмите на видео, оно откроется в новом окне.

    Ваз 2106 нет зарядки при включении дальнего. Почему нет зарядки: основные причины

    В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

    Помимо этого при кажущейся исправности предохранителей (плавкая вставка не перегорела) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель тем не менее неисправен. От долгого срока эксплуатации перетираются вершины предохранителей на входе их в гнезда. Это можно определить визуально. Для этого предохранитель вынимается из своих гнезд и осматривается верхняя и нижняя части предохранителя являющиеся продолжением плавкой вставки. Визуально будет сразу видно протертый край предохранителя виде круга, как след от гнезда, куда он вставляется. Такие предохранители заменяются, и вновь проверяется зарядка.

    Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

    Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

    Такой шкив подлежит замене вкупе с ремнем привода.

    Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

    На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

    Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке

    . Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

    Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

    Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

    Возможные неисправности генератора ВАЗ 2106

    В самом генераторе могут быть следующие неисправности:

    • Повреждение диодного моста (в народе – «подкова»)
    • Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
    • Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками

    Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.

    На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».

    Читайте так-же, другие обзоры

    За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

    Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

    Еще один вариант решения проблемы

    :

    У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРОЧНЫЙ»). Если прибавить обороты двигателя до 2000 — аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год — полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) — толстый синий с черной полосой, провод возбуждения (61) — тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

    Нет зарядки на – основные причины и устранение неисправностей

    Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

    1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену.Следует отметить, что длина щеток не должна быть меньше 12 мм.

    2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

    3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

    4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

    Как подключить генератор на ВАЗ 2106? Сначала генератор помещаетсяв его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второйидет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

    Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

    Следует немедленно искать причину неисправности, ведь под угрозой обеспечение всего электрооборудования током, а также – зарядка аккумулятора.

    Как известно, с исправным генератором аккумулятор не требует зарядки на протяжении многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть, аккумулятор емкостью 55 Ач, которыми обычно комплектуются десятки, восполняется током за счет работы исправного генератора.

    Проверка устройства

    Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

    Основные неполадки

    Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

    Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

    Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

    Причины разрядки аккумуляторной батареи детально изложены в следующем материале:

    Поиск неисправностей

    Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

    План проверки:

    1. Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается. Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
    2. Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку. Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
    3. Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: между щетками и кольцами ротора нет достаточного контакта; есть обрыв в обмотке возбуждения; возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; обмотка возбуждения может замыкать на корпус ротора; обрывы могут возникать и в фазовой обмотке статора; статор может замкнуть на корпус; возможно замыкание «плюса» на корпус; в выпрямительном блоке может пробивать диоды; механические неисправности также занимают не последнее место в этом списке.

    Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

    Работа двухуровневого регулятора

    При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

    Обрыв обмотки

    Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

    Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

    Замена реле контрольной лампы зарядки АКБ

    Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

    1. Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
    2. Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
    3. Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

    При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

    Механические неисправности

    Первое место среди механических неполадок ВАЗ 2110 занимает растяжение ремня. При этом обычно сильно греется шкив генератора. Кроме того, нет достаточной зарядки АКБ. Осмотрите также все на предмет плохого контакта, обламываний и т.п.

    Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

    Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

    Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

    Как снимать реле-регулятор

    Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас – не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

    Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию – он монтируется в подкапотном пространстве, отдельно от щеточного узла.

    Что стоит на ВАЗ 2110

    Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

    1. Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
    2. Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

    Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

    Неисправности

    Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

    Причина Особенности
    Перегрузка устройства Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность
    Несоответствие АКБ и генератора Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

    Какой заряд выдает генератор

    Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

    Здесь параметры напрямую зависит от текущего состояния автомобиля.

    • Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
    • Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

    Трехуровневая система регулирования

    Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

    Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

    Поиск причин неисправностей

    Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

    К таковым причинам относят:

    • Слабые контакты;
    • Обрывы обмотки;
    • Замыкание на роторном корпусе;
    • Межвитковые замыкания;
    • Механические поломки;
    • Замыкание зажима плюса на корпусе;
    • Замыкание в фазовой обмотке;
    • Замыкание статора на корпусе.

    Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

    Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

    1. Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
    2. Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
    3. Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
    4. Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
    5. Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:
    • Недостаточный контакт между кольцами ротора и щетками;
    • В обмотке возбуждения произошел обрыв;
    • Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
    • Обмотка возбуждения замыкает на корпус ротора;
    • Статор замыкает на корпус;
    • Возникает обрыв в фазовой обмотке статора;
    • Пробились диоды в выпрямительном блоке, то есть диодном мосту;
    • Замкнуло плюс на корпусе;
    • Появились механические неисправности.

    Решение проблем

    1. Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.
    1. Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.
    1. Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.
    1. Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.
    1. Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
    2. Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
    3. Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
    4. Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

    При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

    Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

    Главная » Ходовая » Почему не идет зарядка на ваз 2106. Почему нет зарядки: основные причины. Что такое генератор

    Как подключить генератор ВАЗ-2106 (схема подключения)

    В этой статье будет рассмотрен генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства. С его помощью механическая энергия преобразуется в электричество. Основная функция автомобильного генератора - перезарядка аккумуляторной батареи. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток.Только после некоторых преобразований он стабилизируется и превращается в постоянный.

    Обзор

    Генератор расположен непосредственно рядом с двигателем, обычно перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

    Во всех генераторах есть определенные различия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы практически во всех идентичны. Постоянны корпус с подшипниками в нем, подвижный ротор, который вращается внутри неподвижного статора. С последнего просто снимается переменное напряжение. Ни один генератор не обходится без выпрямителя и регулятора напряжения.

    Ротор генератора

    Большинство генераторов оснащены щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, которая находится на самом роторе, запитана через регулятор напряжения. В задней части ротора находятся кольца, которые используются для питания обмотки. Без них схема подключения генератора ВАЗ-2106 не работает.

    В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства.Рядом с крыльчаткой прикреплен ведущий шкив. В передней и задней крышках генератора установлены шариковые подшипники, не требующие обслуживания.

    Немного о статоре

    В статоре создается электрический ток. Он имеет три обмотки из медной проволоки. Эта проволока намотана на специальный стальной сердечник. Как правило, всего в генераторе 36 пазов, в которые закладывается обмотка. Он может входить в пазы двумя способами - волнообразным или петлевым. Обмотки подключаются по схеме «звезда».Это наиболее распространенная схема, используемая в генераторах автомобилей. Стоит отметить, что схема подключения генератора ВАЗ-2108 к ВАЗ-2106 практически такая же. Единственное отличие состоит в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

    Все элементы механизма расположены в корпусе. Собственно, корпус представляет собой всего две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень небольшой вес, а главное - высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им более плотно прижиматься к кольцам на роторе, и щеткодержателя. Как уже отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном блоке.

    Выпрямительный блок

    Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, генерируемого генератором, в постоянное, необходимое для питания всей бортовой сети.По сути, это подковообразная пластина, в которой размещены полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также выполняет роль теплоотвода. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также стоит отметить, что схема подключения генератора ВАЗ-2107 к ВАЗ-2106 аналогичная, отличий нет.

    Дополнительный выпрямитель

    С этим выпрямителем создается препятствие для прохождения тока от аккумуляторной батареи при неработающем двигателе. В том случае, если соединение обмоток выполнено по схеме «звезда», на общей клемме необходимо установить два полупроводника, это позволит увеличить общую емкость всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора с помощью монтажных площадок. Соединение производится болтовым способом, сваркой, реже пайкой.Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

    Регулятор напряжения

    С помощью регулятора напряжения поддерживается определенное значение на обмотке возбуждения. На сегодняшний день большинство генераторов оснащено встроенным реле-контроллером. Следует отметить, что может быть только две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегрированная конструкция, в которой все элементы, составляющие релейный регулятор, выполнены на единой полупроводниковой пластине.Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

    На выходе генератора формируется стабильное напряжение вне зависимости от частоты вращения коленчатого вала, а также от того, какая нагрузка действует на двигатель. Стабилизация полностью автоматическая, вмешательства водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106.Схема соединения его элементов пригодится всем владельцам данного авто.

    Ременная передача

    Особо следует упомянуть приводной ремень. Учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от автомобиля может использоваться клиновой или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсален, износ намного меньше, очень хорошо работает, если диаметр шкива на роторе генератора небольшой.Следовательно, с помощью поликлинового ремня может быть реализовано более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится клиновидным ремнем.

    Определение натяжения ремня генератора на ВАЗ 2106. Замена ремня генератора и его натяжения. Меняем своими руками

    Для эффективной работы генератора важно, чтобы ремень был достаточно натянут.Размер ремня генератора ВАЗ 2106 должен соответствовать рекомендациям, указанным в инструкции по эксплуатации. Помимо соблюдения рекомендованного размера, необходимо регулярно проверять натяжение. В статье Дана. подробная инструкция как поменять и натянуть ремень генератора ВАЗ 2106.

    [Скрыть]

    Какого размера должен быть ремень генератора?

    Ремень служит связующим звеном между коленчатым валом и валом генератора, что обеспечивает выработку электроэнергии для автомобиля.Если сломается, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

    Ремни оцениваются по следующим параметрам: профиль

    • ;
    • длина
    • ;
    • ширина;
    • толщина.

    Их три вида:

    Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов. Легко устанавливается и регулируется. Следует покупать оригинальные товары.Некачественные могут не соответствовать требуемым размерам, растягиваться при работе, что скажется на силовом агрегате. Эти продукты относятся к расходным материалам, которые рекомендуется менять каждые 15 тысяч или при обнаружении дефектов.

    Меняем своими руками

    Замену удобнее производить на эстакаде или смотровой канаве. В крайнем случае можно использовать домкрат. Перед работой следует приготовить набор инструментов и новые расходные материалы.

    Находится в переднем моторном отсеке И натягивается на шкивы генератора, коленчатого вала и помпы системы охлаждения.Силу его натяжения можно проверить по прогибу в двух местах:

    • между шкивом коленчатого вала и помпой, прогиб должен быть в пределах 1,2 - 1,7 см;
    • между шкивом помпы и генератором - 1 -1,5 см.

    Если несовместимы, необходимо отрегулировать.

    Этапы работы

    Процедура натяжения - один из этапов замены, который состоит из следующих этапов:


    Таким образом, замена расходника на ВАЗ 2106 не представляет собой ничего сложного и может производиться с их помощью. собственными руками.Эти навыки позволят избежать сюрпризов в дороге, только вам нужно иметь расходный материал в багажнике.

    Видео "Регулировка ремня генератора ВАЗ"

    В этом видео показано, как правильно отрегулировать ремень генератора на моделях ВАЗ.

    Ремень генератора

    на автомобилях «Классика», например ВАЗ 2106, ходит довольно долго и без замены можно проехать более 80 000 км, что проверено на личном опыте. Но в определенное время его все же придется менять, так как материал, из которого он изготовлен, не вечен и со временем трескается и изнашивается.Ниже будет список необходимых ключей, как для замены, так и для натяжения ремня генератора на ВАЗ 2106.

    • Ключ от рожка на 17
    • Рог или Кейд Ключ на 19

    Теперь разберем обе эти процедуры более подробно.

    Как заменить ремень генератора

    Для выполнения данной процедуры необходимо открутить верхний болт крепления генератора, выполняющий роль натяжителя.

    Сворачивать до конца не обязательно, достаточно сделать пару оборотов гаек, чтобы ослабить натяжение.Далее необходимо поднести к машине и снизу ослабить гайку крепления, предварительно ее можно сбрызнуть проникающей смазкой:

    После того, как нижнее крепление ослаблено, можно переходить к дальнейшим действиям. Теперь возьмитесь рукой за верхнюю гайку генератора и попробуйте сдвинуть ее вправо, тем самым ослабив натяжение до минимума.

    А теперь обратите внимание на фото ниже. Именно при верхнем креплении Генератор относительно натяжителя ремня снимается со шкивов довольно просто:

    Убеждаемся, что ремень достаточно ослаблен и снимаем его со шкива помпы (водяного насоса) ВАЗ 2106:

    Теперь он легко снимается с остальных шкивов и после этого можно сразу установить новый в обратном порядке.

    Как натянуть или ослабить ремень генератора на ВАЗ 2106

    Натяжение довольно простое. Необходимо выполнить некоторые действия, описанные выше, а именно: ослабить верхнюю и нижнюю гайки крепления генератора. После этого производим регулировку: либо растягиваем, либо ослабляем ремень. Опять же, все это делается с помощью верхней пластины натяжителя. Если нужно потянуть сильнее, то сам генератор нужно оставить, а если относишься к ослаблению, то правый.

    После выполнения этой процедуры закручиваем обе гайки до необходимого момента и проверяем, насколько все сделано правильно. Запускаем двигатель и включаем все электроприборы:

    Если при включении мощных потребителей электроэнергии ремень начинает свистеть, то это говорит о том, что необходимо его еще немного потянуть. Если наоборот слышен гул подшипника генератора, то, скорее всего, ремень слишком сильно растягивается и его необходимо ослабить.

    Осуществить регулировку ремня генератора Необходимо после пробега 15 тыс. Км. После капремонта Данная операция проводится через 1,5 тыс. Км. Если до достижения этих индикаторов обнаружится световой индикатор ремня, его также следует немедленно подтянуть.

    Регулировка натяжения ремня ВАЗ-2106

    Степень натяжения ремня должна быть такой, чтобы при нажатии на него с усилием 10,2 кгс между насосами и шкивами генератора оно начиналось не более 1-1.5 см. Конечно, опытные автомобилисты могут определить степень натяжения ремня ВАЗ-2106 и на глаз, без прибора, позволяющего измерить усилие.

    Для натяжения ремня на ВАЗ-2106 необходимо отправить гайку крепления генератора к регулировочной планке. Он расположен в верхней части генератора. Также нужно ослабить гайку крепления генератора. Он расположен в нижней части его задней части. Затем осуществляется движение генератора в противоположную от мотора сторону, после чего затягиваются описанные выше гайки. Ремень ВАЗ-2106 Прочный.

    Регулировка ремня двигателя генератора Узам-331, 3317

    В этих силовых агрегатах при нажатии с усилием 4 кгс на участок между шкивами генератора и насоса прогиб ремня не должен быть более 7-9 мм. В противном случае необходимо регулировка ременного генератора .

    Для натяжения ремня необходимо также открутить болт крепления генератора к регулировочной планке, которая находится сверху генератора.Далее необходимо отправить гайку, крепящую регулировочную планку и помпу к блоку цилиндров. После этого ослабляются гайки крепления генератора на кронштейнах кронштейнов Узам-331 или 3317. Они находятся под генератором. Далее вы можете переместить генератор в обратном направлении. В желаемом положении болт крепления генератора затягивается на регулировочную планку. Не растягивайте ремень слишком сильно. Это увеличивает нагрузку на подшипники насоса и генератор. Далее следует еще раз проверить натяжение ремня.Если в норме, то все вышеперечисленные гайки затянуты. Регулировка ремня мотора ОЗАМ-331, 331, 3317, нормально.

    Для эффективной работы генератора важно, чтобы ремень был достаточно натянут. Размер ремня генератора ВАЗ 2106 должен соответствовать рекомендациям, указанным в инструкции по эксплуатации. Помимо соблюдения рекомендованного размера, необходимо регулярно проверять натяжение. В статье представлена ​​подробная инструкция, как поменять и натянуть ремень генератора ВАЗ 2106.

    Какого размера должен быть ремень генератора?

    Ремень служит связующим звеном между коленчатым валом и валом генератора, что обеспечивает выработку электроэнергии для автомобиля. Если сломается, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

    Ремни оцениваются по следующим параметрам:

    Всего их три вида:

    Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов.Легко устанавливается и регулируется. Следует покупать оригинальные товары. Поинты могут не реагировать на требуемые габариты, растягиваться при эксплуатации, что скажется на мощности силового агрегата. Эти продукты относятся к расходным материалам, которые рекомендуется менять каждые 15 тысяч или при обнаружении дефектов.

    Меняем своими руками

    Замену удобнее производить на эстакаде или смотровой канаве. В крайнем случае можно использовать домкрат. Перед работой следует подготовить набор инструментов и новый расходный материал.

    Ремень привода находится в передней части моторного отсека и натягивается на шкивы генератора, коленчатого вала и насоса системы охлаждения. Силу его натяжения можно проверить по прогибу в двух местах:

    • между шкивом коленчатого вала и помпой прогиб должен быть в пределах 1,2 - 1,7 см;
    • между шкивом помпы и генератором - 1 -1,5 см.

    Если несовместимы, необходимо отрегулировать.

    Этапы работы

    Процедура натяжения - один из этапов замены, который состоит из следующих этапов:

    1. Для начала нужно открутить верхний болт крепления генератора, выполняющий роль натяжителя.Полностью откручивать его не нужно, пара оборотов ослабит ремешок.
    2. Затем нужно переместиться под машину и ослабить нижнюю гайку крепления агрегата.
    3. Далее, удерживая гайку верхней гайки, нужно переместить устройство в сторону цилиндров, пока не будет достигнуто минимальное натяжение.

    Ослабить натяжную гайку

  • Теперь планка легко снимается со шкивов. Сначала лучше снимать со шкива водяного насоса, а потом уже со всего остального.
  • Новый расходный материал необходимо последовательно втягивать на все шкивы агрегатов.
  • Его следует растягивать перемещением натяжной гайки. Вращение по часовой стрелке увеличивает натяжение, против - уменьшает.
  • После регулировки затяните фиксирующую гайку агрегата.
  • Таким образом, замена расходника на ВАЗ 2106 не представляет собой ничего сложного и может быть выполнена своими руками. Эти навыки позволят избежать сюрпризов в дороге, только вам нужно иметь расходный материал в багажнике.

    Видео "Регулировка ремня генератора ВАЗ"

    В данном видео показано, как правильно отрегулировать ремень генератора на моделях ВАЗ.

    Сожалеем, но запросы, полученные с вашего IP-адреса, аналогичны автоматическим. По этой причине мы вынуждены временно заблокировать доступ к сайту.

    Пожалуйста, введите символы с изображения в поле ввода и нажмите «Отправить».

    Файлы cookie отключены в вашем браузере. .Мы не сможем вас запомнить и правильно идентифицировать в будущем. Чтобы включить файлы cookie, воспользуйтесь советами на этой странице.

    Почему так случилось?

    Возможно, автоматические запросы принадлежат не вам, а другому пользователю, который выходит в сеть с одного IP-адреса с вами. Вам нужно ввести символы еще раз, после чего мы запомним вас и сможем отличить от других пользователей, не просматривающих этот IP. В этом случае страница с каппи довольно долго не будет вас беспокоить.

    Возможно, в вашем браузере установлены надстройки, которые могут устанавливать автоматические поисковые запросы. В этом случае мы рекомендуем отключить их.

    Также возможно, что ваш компьютер заражен вирусной программой, которая использует его для сбора информации. Может стоит проверить систему на вирусы.

    Если у вас возникли проблемы или вы хотите задать вопрос в службу поддержки, воспользуйтесь формой обратной связи.

    Генератор оптимальной длины


    Генератор двигателя автомобиля Невозможно должным образом выполнять возложенные на него задачи, если ремень установлен неправильной длины.Если он изначально будет слишком длинным или его длина увеличится в процессе эксплуатации, это может привести к очень череде очень неприятных последствий. Естественно, вам не захочется сталкиваться с ремонтом двигателя, по этой причине очень важно сразу установить ремень нужной длины или вовремя отрегулировать степень его натяжения. Какой именно размер ремня генератора вам нужен, вы можете узнать из инструкции по эксплуатации автомобиля. Как его затянуть при провисании, мы расскажем в следующей статье.

    1.Длина ремня генератора правая

    Роль ремня генератора в функционировании автомобиля в целом достаточно высока. Благодаря ему крутящий момент передается от коленчатого вала на вал генератора, в результате чего производится выработка электрической энергии для обеспечения наиболее важных скоростей движения автомобиля. При этом ремень генератора всегда должен быть в исправном состоянии и иметь размеры, полностью соответствующие требованиям самого устройства.В частности, в момент разрыва ремня генератора автомобиль просто глохнет и больше не может продолжать движение.

    Ремень представляет собой резиновое изделие в виде замкнутого круга. Ввиду важности этого элемента необходимо постоянно следить за его состоянием, регулируя при этом силу натяжения, а также замену, если есть необходимость в подобной операции. Оценить надежность ремня при его выборе для своего автомобиля можно сразу по нескольким параметрам:

    Кроме того, на сегодняшний день существует сразу три вида ремней, которые устанавливаются на генераторы:

    Узнать, какой именно ремень по всем вышеперечисленным параметрам должен быть установлен на вашем автомобиле, можно из его личной инструкции.Если она по какой-то причине пропала, сегодня вы легко можете зайти на официальный сайт производителя и ознакомиться с аналогичной инструкцией в Интернете. Например, если речь идет об автомобиле российского производства ВАЗ-2106, то для этой модели необходимо подобрать ремни со следующими параметрами:

    Угол клина - 39º.

    В этом случае вам будет проще всего установить и отрегулировать ремень, потому что он идеально подходит для узла, для которого он предназначен. При этом очень важно покупать оригинальные товары, которые отличаются максимальным качеством и надежностью.Дело в том, что длина ремня генератора - один из основных показателей, от которого зависит работоспособность устройства в целом. И даже если при покупке вы выберете ремень нужной длины, в процессе эксплуатации некачественное изделие может значительно растянуться, тем самым снизив мощность генератора.

    Не следует забывать, что ремень генератора является расходным материалом. Поэтому слишком часто его подтягивают и пытаются продлить жизнь различными дополнительными средствами.По рецептам большинства производителей замену ремня генератора необходимо проводить через каждые 15000 километров пробега. Но если его длина превышает допустимую норму, стоит почаще.

    2. Длинный ремень генератора: к каким последствиям это может привести?

    Если генератор работает некорректно, можно узнать об этом характерном звуке. В частности, если будет установлен слишком длинный ремень, или этот элемент просто растягивается и начинает расписываться от интенсивной эксплуатации, то при включении большого количества электроприборов автомобиля вы услышите очень неприятный свист.Это происходит из-за слабого натяжения и того, что ремень генератора может просто скользить по шкивам.

    Несомненно, это отразит растяжение ремня и работу самих электроприборов:

    2. Приборы и фары дают очень тусклый свет, которого не хватает даже для полноценного освещения проезжей части.

    3. На панели приборов может загореться красный сигнал, который оповестит вас о наличии сбоев в работе аккумулятора.

    Небъект такого явления не стоит. В результате растяжения ремня и неправильной работы генератора в неисправность может прийти аккумулятор автомобиля. Поэтому, если вы приобрели слишком длинный ремень для установки на генератор и не видите необходимости в его натяжении, стоит задуматься о реальной опасности того, что вы можете спровоцировать такое решение. Но при этом не стоит и перемещать с силой натяжения. Если изделие будет слишком тугим, это может привести к неисправному состоянию подшипников генератора.

    3. Как самостоятельно натянуть ремень генератора?

    Не думаем, что будет лишним сделать акцент на том, что сила натяжения ремня генератора должна быть оптимальной. Если надавить на нее с усилием больше килограмма, ее максимальный прогиб должен составить всего несколько миллиметров. Максимально допустимое значение составляет 1 см и только для определенного типа генераторов, отмеченных цифрами 9402 или 3701.

    Выполнить натяжение ремня генератора самостоятельно в случае его провисания совершенно несложно, главное знать, как это сделать правильно.Сразу необходимо подготовить необходимый для работы инструментарий: два рогатых ключа на 17 и 19. При этом на эту процедуру даже не придется тратить слишком много времени, на работу уйдет около получаса. Стоит отметить, что для каждого типа генератора эти работы будут проводиться по-своему, поэтому, ориентируясь на нашу инструкцию, все же внимательно относитесь к характеристикам генератора, установленного на вашем автомобиле. Процесс натяжения ремня генератора может происходить двумя способами.Мы расскажем вам о каждом из них.

    Особенности натяжения ремня генератора с помощью регулировочной планки

    Такой способ натяжения подойдет далеко не всем автомобилям, лучше всего применить его на ВАЗ-ой классике. Использование регулировочной планки значительно облегчает рабочий процесс, поэтому этот метод лучше всего подходит для данной процедуры в домашних условиях.

    Перед тем, как приступить к растяжке ремня, сначала необходимо прикрепить генератор к двигателю автомобиля. Рекомендуется делать с длинным болтом.При этом генератор по-прежнему должен свободно двигаться вверх-вниз. После этого найдите в верхней части устройства дугообразную планку, которая имеет прорезь и крепится гайкой, которая также фиксирует правильное положение самого генератора. Далее проводим прямое натяжение ремня, выполняя следующие действия:

    1. Снимите гайку крепления, которая находится на шине генератора.

    2. С помощью монтажного ножа или другого подающего инструмента осторожно выдавите генератор из двигателя.

    3.Снова затяните гайку.

    4. Проверяем, как это сказалось на силе натяжения ремня. Если все спасает, процедуру нужно повторить.

    Используйте регулировочный болт для подвешивания ремня

    Более современный и универсальный метод слишком длинного натяжения ремня генератора - это вариант с использованием регулировочного болта. Для достижения желаемого результата вам потребуется выполнить следующий перечень работ:

    1. Ослабьте верхнюю и нижнюю гайки, которыми крепится генератор.

    2. Прокрутите регулировочный болт по часовой стрелке, при этом постепенно и осторожно снимите генератор с блока. Будет очень хорошо, если с вами будет работать партнер, который во время выполнения данной процедуры оценит степень натяжения ремня.

    3. Затяните гайки крепления генератора до упора.

    По окончании процедуры натяжения ремня генератора (независимо от того, какой способ вы для этого использовали) необходимо специальным ключом выполнить 2–3 оборота коленвала.После этого еще раз проверьте силу натяжения ремня. Еще раз проверьте эффективность проделанной работы стойки после поездки на автомобиле. Если подобная процедура не помогла вернуть ремню его функциональность, его следует заменить на новый, и сразу же выбрать нужную длину.

    Обращаем ваше внимание на то, что при необходимости натяжения ремня, который в процессе эксплуатации растягивался, его дальнейшее использование не должно быть слишком долгим. Это связано с тем, что после растяжения ремень теряет ряд своих свойств и больше не может выполнять возложенную на него задачу.Итак, выполняя натяжение подобного ремня, необходимо сразу подготовиться к скорой помощи.

    Ремень генераторного устройства предназначен для обеспечения вращения ротора, в результате чего данный узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремень всегда должен быть в рабочем состоянии, иначе водитель просто не сможет полноценно пользоваться автомобилем. О разновидности I. Типичные неисправности ремешка мы и поговорим в этой статье.

    Независимо от длины ремня генератора, для обеспечения работы привода устройства могут использоваться два типа ремней:

    1. Клиновидная.Традиционная РГ применялась в основном в выпущенных ранее автомобилях. Работа такого типа актуальна в автомобилях, в которых привод от коленчатого вала производится только на самом устройстве. Существенный недостаток такой РГ в том, что при ее работе велика вероятность проскальзывания. Более совершенный вариант клиновидной версии - это шестерня, отличающаяся клиновидным профилем, а также зубьями на внутренней стороне.
    2. Поликлиника. Другой вид РГ, который в последнее время используется гораздо чаще, - это поликлиническая или многотональная (мульти).Независимо от того, какой номер ремня генератора, ширина ремня генератора будет больше, но в то же время тоньше. А это, в свою очередь, обеспечивает большую гибкость. Множественный такой РГ получил свое название в связи с тем, что на его внутренней стороне расположено несколько рядов борозд. В связи с тем, что этот тип РГ более гибкий, обычно применяется не только для привода генератора, но и других узлов - ГУРа, компрессора, кондиционера и т. Д.

    Независимо от того, какой тип ремня привода генератора включает, все они изготавливаются по одному принципу.Основа - специализированная резина. Также конструкция такой РГ включает несколько слоев прочной армирующей нити.

    Типичные неисправности

    Возможные проблемы, которые могут возникнуть с RG:

    1. Замена ремня генератора иногда происходит из-за обрыва, хотя случается не так часто, потому что для обрыва прочной резьбы необходимо много усилий. Эта проблема может появиться в результате заклинивания одного из компонентов, с которым связан RG.Например, это может произойти в результате разрушения подшипника устройства.
    2. Износ - еще одна причина замены ремня генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в результате чего РГ все чаще проскальзывает. Это приводит к тому, что передаточная сила уменьшается, и со временем генератор становится неспособным производить необходимую энергию.
    3. Отслоение 0 Такая неисправность обычно возникает в результате повреждения валов.При нарушении геометрии этого компонента ремешок с одной стороны сильно изнашивается, и армированная нить начинает выходить за края его резины. Причиной связки также может быть эксплуатация некачественного материала на производстве.
    4. Не менее проблема с рамой, вследствие которой необходима замена ремня генератора, это осадок, который возникает из-за износа. Износ приводит к увеличению диаметра РГ, ослаблению, а также к скольжению детали. Также осадок может появиться в результате использования некачественного материала при производстве.Кроме того, физические характеристики резины могут измениться из-за попадания смазки на ремешок, что также может привести к образованию отложений.

    Многих владельцев интересует вопрос - почему свистит ремень генератора? Если свист ремня генератора появляется только при запуске двигателя и через несколько секунд пропадает - волноваться не о чем. Как правило, это происходит в сырую погоду и является признаком влажности. Но если визг и свист, а также символы со временем не исчезают, то это говорит о скольжении.Соответственно, причина может быть в семени или износе.

    Если в вашем случае натяжение используется роликом ремня генератора, сильный визг может быть из-за износа роликоподшипникового устройства. Следует отметить, что короткий свист иногда является следствием использования некачественного материала при производстве. В этом случае на холоде ремешок начинает терять эластичность, что способствует его износу до того, как он не нагреется (по видео - Буталик).

    Проверка состояния ремня генератора


    Срок службы приводного ремня В среднем составляет около 50 тысяч километров пробега, но сроки эксплуатации существенно сказываются.Чтобы проверить ремешок к генератору, в первую очередь следует диагностировать натяжение. В рабочем состоянии RG следует видеть только на небольшом расстоянии, которое регламентируется производителем станка. Если вы не знаете, как натянуть ремень генератора, смотрите эту статью. Схема установки подробно описана, поэтому вы можете узнать, как поменять ремень генератора при необходимости.

    Также необходимо оценить состояние РГ на предмет износа или механических повреждений. Если вы видите, что РГ начинает оседать, на нем есть следы ГСМ, то необходимо снять ремень генератора и произвести замену на новый.Подбор нового ремешка осуществляется в соответствии с моделью автомобиля, а также его внешним видом.

    Инструкция по замене


    Как заменить ремень генератора своими руками?

    Рассмотрим процесс на примере ВАЗ 2108:

    1. Сначала разбирается ремешок. Для снятия РГ потребуется ослабить крепежные болты снизу и на самом натяжителе. Сам генератор при ослаблении следует сместить в сторону мотора, после чего ослабевший ремень просто демонтируют с валов.
    2. Как поставить ремень генератора? В этом случае нет ничего сложного - процесс установки ремня производится по той же схеме. На шкивы устанавливается планка, после чего генератор просто отходит от силового агрегата, для этого используется крепление.
    3. С помощью обрезка удерживайте натяжение, при этом гайку натяжителя следует затянуть. Далее необходимо отложить гайку и проверить процесс установки. Если после замены при запуске двигателя посторонних звуков нет, процедура была проведена правильно.Если есть свисток, потяните за ремешок.

    Видео «Пошаговая инструкция по замене»


    Подробнее о том, как производится замена элемента, вы можете узнать из ролика ниже (по видео Калинина).

    Не редко на автомобиле ВАЗ 2110 возникает свист в клиноремом соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре на ноге, а также расскажем, как она меняется.

    Почему возникает свист


    Есть несколько причин, из-за которых появляется характерный звук, похожий на свист.

    1. Слабое натяжение. Стихия тапочек, и наиболее активно это происходит в темноте. Повышенная интенсивность свистов в ночное время объясняется тем, что генератор дополнительно работает на освещение.
    2. Постепенно компонент разрушается. Ремень может высохнуть, из-за чего нарушается его структура, он буквально рассыпается на куски.Раскалываются первые признаки, а потом раскладываются целые куски. При движении касается шкива, начинается скольжение. Требует исключительно замены.
    3. Хотя влага попадает на ремень очень редко и практически сразу испаряется, все равно соединение может свистеть. Эта ситуация требует напряжения.
    4. Клинит непосредственно сам генератор.

    Размеры


    Габариты разные, и они индивидуальны для каждой модели вазов.

    Если говорить конкретно о «десятке», то придерживаемся следующего правила выбора размера Belle:

    • При отсутствии кондиционера и гидроцилиндра подойдет 742 миллиметра;
    • Если в автомобиле предусмотрено наличие гидроагента, то размер будет 1115 миллиметров;
    • Если дополнительно присутствует и кондиционер, то оптимальный размер - 1125 миллиметров.

    Некоторые мастера при ремонте своей «десятки» регулярно используют родные ремни от других моделей АвтоВАЗа - Приоры и Калины.

    Натяжное исполнение


    При отсутствии износа клинорем, но наличии свиста, прежде всего проверьте уровень натяжения. Мы не будем использовать сложную терминологию, а просто посоветуем вам с некоторым усилием щелкнуть по ремню посередине.

    Проблема не в свистке. Из-за слабого натяжения не происходит эффективной зарядки аккумулятора, да и сам накопитель начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжению ремня.

    Правильное натяжение ремня генератора ВАЗ 2110 следующее:

    • Ослабьте крепление генератора снизу и сверху. Для этого служит орех;
    • Поверните регулировочный болт и отрегулируйте ремень;
    • Если нужно усилить натяжение, болт поворачивается вправо. Таким образом, вы снимаете генератор с блока цилиндров;
    • Чтобы ослабить натяжение, двигайтесь в обратном направлении - влево;
    • Ключ захватите болт крепления и проверните на пару оборотов коленчатый вал, затем проверьте натяжение;
    • Если все нормально, натяжение оказалось правильным, гайку можно откладывать обратно.

    Замена


    Как натянуть ремень генератора мы уже разобрались. Но такие меры не всегда актуальны. Если элемент был покрыт трещинами, чрезмерно растянут и больше не растягивается, то больше ничего не остается, кроме как заменить его на новый.

    На самом деле заменить сложную процедуру невозможно. Следуйте инструкциям и все получится.

    1. Ослабьте немного гайки болта нижнего крепления автомобильного генератора, а также гайку натяжения.
    2. Ослабьте дополнительно натяжение ремня. Как это сделать - вы уже знаете из предыдущего раздела, где мы говорили о натяжении ремня генератора.
    3. Переместите генератор в сторону силового агрегата, который снимет ремень со шкивов коленчатого вала и генератора.
    4. Следующим шагом будет установка нового элемента. Для этого вам понадобится качественный ремень, приобретенный в проверенном магазине. Что это будет за вещь и каких размеров - определить несложно.Но качество превыше всего.
    5. Сначала ремень одевается на шкив коленчатого вала.
    6. Теперь переходит к шкиву генератора.
    7. На последнем этапе необходимо повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится эта процедура, потому что проблем быть не должно.

    Это связано с тем, что его открытие может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «Десятки», однако с ним могут возникнуть проблемы.И вам лучше быть готовым к подобной ситуации.

    В противном случае придется вызывать эвакуатор, ехать на ближайшую станцию ​​техобслуживания, платить большие деньги за услуги мастера. Хотя при наличии запасного ремня генератора и штатного набора инструментов, в случае его разрыва вы бы потратили буквально пару десятков минут и спокойно продолжили движение с новым ремнем. Поэтому выбор всегда за вами!

    Как устроен генератор ВАЗ-2106? / Полтурнер-Митчелл.com

    Когда автолюбители говорят об устройствах с электроэнергией, в первую очередь вспоминают об автомобильном аккумуляторе. Однако основным устройством этой системы является генератор. Сейчас все современные машины оснащены клапанными устройствами. Что примечательно, их дизайн не меняется в зависимости от того, иномарка это машина или отечественная. Разница только в размерах и местах крепления.

    Генератор ВАЗ-2106: принцип работы

    В основе данной конструкции лежит принцип генерации переменного тока в обмотках статора под действием магнитного поля, образованного вокруг сердечника ротора.Двигатель приводит в движение ротор с помощью ременной передачи, а затем на обмотку детали подается электрическое напряжение. Его напряжения достаточно для образования магнитного потока. Когда сердечник вращается, в обмотке статора индуцируется ЭДС. Магнитный поток, а точнее его сила, зависит от конфигурации реле-регулятора. На выходе генератора ВАЗ-2106 позволяет получить напряжение 13-14 вольт. Этого достаточно для обеспечения нормальной работы всех электронных систем, в том числе для подзарядки аккумулятора.Аккумулятор и стартер ВАЗ-2106 будут нормально работать долго, соответственно движению авто не будет мешать.

    Из чего состоит генератор?

    Это устройство включает в себя ряд механизмов:

    1. Корпус . Этот элемент является основой обмотки статора в такой детали, как генератор ВАЗ-2106. Корпус генератора изготовлен из дюралюминия и других легкосплавных металлов. Также есть так называемые окна, которые служат для охлаждения всего устройства во время работы.
    2. Обмотка . Он изготовлен из медных проводов, уложенных в пазы сердечника. Последний имеет круглую форму и состоит из специального трансформаторного железа, что придает ему улучшенные магнитные характеристики. Генератор ВАЗ-2106 имеет 3 слоя обмотки, которые соединены между собой треугольником.
    3. Ротор . Это устройство представляет собой электромагнит с одной обмоткой, которая расположена на валу детали. Сверху есть небольшое ядро. Часто диаметр этой детали на 1-2 мм меньше диаметра статора ВАЗ-2106.
    4. Особенности и функции реле-контроллера состоят из регулирования и контроля напряжения, которое поступает на выходе генератора. Эта часть представляет собой электронную схему с выводами на щетки. Сам регулятор может быть установлен как в корпусе генератора, так и отдельно от него (в этом случае щетки устанавливаются на специальный щеткодержатель).
    5. Выпрямительный мост . Этот механизм включает 6 диодов с током более 40 А. Они расположены на положительной и отрицательной токоведущей базе.Между собой диоды соединены по схеме Ларионова. Такой вид крепления дает возможность получить механизм на выходе не переменным напряжением, а постоянным напряжением. Кстати, выпрямительный мост автомобилисты часто называют «подковой». Такое название он получил из-за характерного размещения диодов.
    p>

    Купить запчасти LADA с быстрой доставкой в ​​любую страну мира или самовывозом в Санкт-Петербурге

    .

    Раздел

    Эмблемы и декор001-049

    Бамперы, Молдинги, Накладка050-089

    Вентиляция автомобильных дверей120-139

    Уплотнения и прокладки180-249

    Система питания двигателя 280-294

    Выхлопная система двигателя 295-299

    Система охлаждения двигателя 300-309

    Электрическая система380-428

    Приборная панель и радио429-439

    Фонари и лампы440-479

    Стекло и зеркала480-529

    Расходные материалы подвеска автомобиля 530-569

    Подвеска автомобиля570-590

    Стеклоочиститель и омыватель 680-692

    Предметы интерьера из тканей и ковров720-749

    Колеса, шины и колпаки750-769

    Прочие компоненты 800-829

    Инструменты и съемники830-849

    Крепеж850-899

    Книги о мотоциклах900-908

    Перепечатка книг об автомобилях 900-906

    Автомобильные книги900-924

    Подарки для машины925-949

    Масштабные модели автомобилей 950-999 гг.

    Показать все

    Сколько весит легковой автомобиль.Сколько стоит машина ВАЗ (Лада, Лада, Нива)? ВАЗ 2106 1992 года выпуска, технические характеристики

    ВАЗ-2106 Жигули / Lada 1600 / Lada 1500L / LADA 1300SL - четырехдверный пятиместный автомобиль с кузовом типа «седан» и заднеприводными колесами. Одна из самых популярных моделей Волжского автозавода.

    Когда в 1976 году на заводе в Тольятти было освоено производство модели ВАЗ-2106, переработанной для бытовых условий эксплуатации из RAT 124 Speciale образца 1972 года, никто не мог и предположить, что она будет самой популярной. и серийное производство Волжского автозавода.

    «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененной конструкцией кузова и кабины. Так, передние сдвоенные фары получили пластиковые «стаканы», изменена облицовка радиатора, появились другие бамперы с пластиковыми «клыками» и «уголками», задние фонари совмещены с подсветкой номерного знака, пластиковые «прокладки» между радиатором. решетка радиатора и фары. По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличающиеся лучшей динамикой и по-настоящему комфортным салоном, были комфортом и престижем для широких слоев автомобилистов СССР.В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но более дорогого и менее «практичного», чем другие «Жигули». Приличное время габаритов (максимум 150 км / ч и от 16 с до 100 км / ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная звукоизоляция - это было за что ценить.

    В 1979 году завод наладил выпуск менее мощных модификаций ВАЗ-21061 с 1,5-литровым 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063 с 1.3-х литровый 64-сильный двигатель ВАЗ-21011. Они не пользовались популярностью в народе популярностью «Шахи», но масштабы их производства были увеличены (особенно 21063), и в условиях советского дефицита потребителю пришлось мириться с сочетанием дорогого и утяжеленного. кузов со слабым двигателем, заметно ухудшающим динамику. С 1980 года началась установка озоновых карбюраторов озонового типа. Смена электриков в связи с меняющейся техникой происходила постоянно.В 1977 году автомобили начали оснащать новыми клеммами и соединениями проводки, а с 1986 года устанавливается новое реле.

    В 1982 году была проведена первая модернизация автомобиля. На ВАЗ-2106 стали монтировать модернизированные 75-сильные (по новому ГОСТу) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать светоотражатели. В 1988 году была проведена модернизация системы выпуска: на нее поставили одноразовую прокладку и гайку.

    В 1990 году освоен ВАЗ-21065 на вазе со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенным развалом салона и другие подголовники сидений.Данная модификация выпускалась с двигателем 1500, «пятикратными» бамперами, электрообогревом заднего стекла, более мощным генератором, пятиступенчатым КП. Экспортные модификации ВАЗ-21064 оказались внешне отличавшимися от ВАЗ-21065 бамперами со встроенными поворотниками и несколько иной электрической схемой. С 1985 года сначала на экспортные модификации, затем иногда на «внутренние» стали ставить 5-ступенчатую коробку передач типа ВАЗ-2112, а позже - типа ВАЗ-21074, что значительно снижает расход топлива на трассе и шумность. от двигателя.

    К концу 1980-х эта модель с модификациями оставалась самой массовой и популярной в вазовой программе. Конечно, это уже не считалось престижным, но хорошая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». Это даже не повлияло даже на засилье маломощной модификации ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным по цене, что перешел в разряд непритязательных «рабочих лошадок».У него была постоянная армия поклонников. Однако сейчас ВАЗ-2106 все же постепенно уступает позиции, прежде всего, из-за морального старения дизайна и салона, а также довольно невысоких ездовых качеств, органично присущих классической компоновке. Тем не менее, у «шестерки» есть все шансы встретить на конвейере и свой квартал до нынешнего юбилея.

    Тонкие двери без противоударных перекладин уже не отвечают вполне современным требованиям безопасности, а высокий уровень шума в салоне последних моделей выпуска свидетельствует не о плохой шумоизоляции, а о дефектах двигателя и трансмиссии, что тоже пока не редкость. как разрушение балки переднего моста.Это было качество комплектующих на вазе ... К тому же с потерей престижности модели на модификациях с самой дешевой комплектацией перестали ставить молдинги, да и вообще хром в отделке был хром до минимума, что тем не менее сделало машину более современной (тем более что мода на хром в отделке авто снова вернулась). Отсутствие электрообогрева заднего стекла можно отнести к существенному отсутствию таких комплектаций.

    Самой неудачной деталью интерьера можно назвать тонкий и скользкий руль.Однако в моделях 21065 встречается и другой, более современный, меньшего размера. Название все той же реликвии - четыре фары в прямоугольных двойных «очках» уже настолько вышло из моды, что, можно сказать, модели, определяемые «шармом», снова появляются. В целом, несмотря на моральную старость, ВАЗ-2106 можно признать оптимальной «первой машиной» в жизни.

    Эксплуатационные характеристики ВАЗ 2106 Шесть

    Максимальная скорость: 150 км / ч
    Время разгона до 100 км / ч: 17.5 кл.
    Расход топлива на 100км по городу: 10,1 л.
    Объем бензобака: 39 л.
    Снаряженная масса автомобиля: 1035 кг
    Допустимая полная масса: 1435 кг
    Размер шин : 175/70 SR13.

    Характеристики двигателя

    Расположение: Спереди, продольно
    Объем двигателя: 1569 см3
    Мощность двигателя: 75 л.с.
    Число оборотов: 5400
    Крутящий момент: 116/3000 Н * м
    Система питания: Карбюратор
    Turbocharddv: не
    Газораспределительный механизм: Ohc.
    Расположение цилиндра: Рядный
    Количество цилиндров: 4
    Диаметр цилиндра: 79 мм
    Ход поршня: 80 мм
    Степень сжатия: 8,5
    Количество клапанов на цилиндр: 2
    Рекомендуемое топливо: АИ-92.

    Тормозная система

    Передние тормоза: Диск
    Задние тормоза: Барабан

    Рулевое управление

    Тип рулевого управления: Червячная передача
    Усилитель рулевого управления: не

    Трансмиссия

    Привод: Задний
    Количество передач: Механическая коробка - 4
    Передаточное число главной пары: 4,1

    Подвеска

    Передняя подвеска: Двойной поперечный рычаг
    Задняя подвеска: Винтовая пружина

    Кузов

    Тип кузова: седан
    Количество дверей: 4
    Количество мест: 5
    Длина станка: 4166 мм
    Ширина станка: 1611 мм
    Высота станка: 1440 мм
    Колесная база : 2424 мм
    Колея передняя: 1365 мм
    Шаг назад: 1321 мм
    Дорожный просвет (клиренс): 170 мм
    Объем багажника: 345 л.

    Производство

    Год выпуска: С 1976 по 2005 год

    ВАЗ 2106 модификации

    ВАЗ-21061 - Двигатель ВАЗ-2103 объемом 1500 см3. Изначально этим индексом предполагалось обозначать специальную версию для Канады, в которой предусматривалась комплектация со специальными бамперами - алюминиевыми, без клыков, с накладками и плавниками из черного пластика.

    ВАЗ-21062. - Экспортная модификация ВАЗ-2106 с правым рулевым колесом.

    ВАЗ-21063. - двигатель ВАЗ-21011 улучшенной компоновки, с датчиком давления масла и с электровентилятором вместо свадебного ремня (в варианте привод был разрешен).

    ВАЗ-21064. - Экспортная модификация ВАЗ-21061 с правым рулевым колесом.

    ВАЗ-21065 - модернизированная модификация с улучшенной компоновкой, выпускалась в 1990 - 2001 годах. Базовая модель отличалась более мощным генератором, пятиступенчатой ​​коробкой передач, редуктором заднего моста с передаточным числом 3.9, бесконтактная система зажигания, карбюратор «Солекс» (21053-1107010), галогенные фары, обивка и подголовники, а также штатное наличие задней противотуманной фары Электрообогрев заднего стекла. Оборудование 21065-01 оснащалось двигателем от модели 2103.

    ВАЗ-21066. - Экспортная модификация ВАЗ-21063 с правым рулевым колесом.

    ВАЗ-21067 - Сборка «Ижавто». Двигатель ВАЗ-21067 отличался от базового наличием системы впрыска топлива с каталитическим нейтрализатором, что обеспечивало реализацию токсичности евро-2.

    ВАЗ-21068. - выпускался как носитель агрегатов регулировки новых двигателей ВАЗ-2108 и ВАЗ-21083.

    ВАЗ-21069. - Машины изготовлены для спецслужб. Внешне полностью идентичен ВАЗ-2106, но с двухсекционным РПД ВАЗ-411 мощностью 120 л.с. С 1983 г. мог устанавливаться двигатель ВАЗ-413 мощностью 140 л.с., а с 1997 г. - универсальный РПД. для заднеприводных и переднеприводных ВАЗ-415.

    ВАЗ-2106 «Турист» - Пикап со встроенным тентом в кузове, созданный по заказу технической дирекции.Проект был отклонен главным директором завода, а единственный серебряный экземпляр был перекрашен в красный цвет и впоследствии использовался как внутриводная инженерия.

    ВАЗ-2106 «Милиция» - Единственный экземпляр, сделанный по особому заказу, полученный от Л.И. Брежневой или кого-то из его окружения после демонстрации высшему руководству СССР опытных ВАЗ-2107 в 1979 году, помимо экспортных бамперов. , отличался сиденьями и решеткой радиатора от 2107, а также улучшенной установкой под капот.

    Двигатель ВАЗ 2106 применяется на малолитражных автомобилях малого класса. Производится Волжским автомобильным заводом с 1976 года.

    Двигатель ВАЗ 2106 охлаждает систему в закрытой емкости с помощью специально предназначенной жидкости. Он расположен в самом верху распредвала.

    Этот двигатель считается четырехтактным, имеет карбюраторную систему и рядный двигатель. Жидкость для быстрого охлаждения бака внутри мотора имеет принудительную циркуляцию.

    Двигателю присуща комбинированная система смазки.То есть этот процесс происходит под определенным давлением и в виде разбрызгивания.
    Эти двигатели подлежат капитальному ремонту и дополнительной настройке. При выходе из строя конструкции необходимо поинтересоваться, сколько нового двигателя на ВАЗ 2106 и заменить.

    Технические характеристики

    Доступны следующие основные характеристики двигателей ВАЗ 2106:

    ОПЦИИ ЗНАЧЕНИЕ
    Материал блока цилиндров чугун
    Система питания карбюратор / инжектор
    Тип в строке
    Количество цилиндров 4
    Клапаны цилиндра 2
    Ход поршня 80 мм
    Диаметр цилиндра 79 мм
    Степень сжатия, атмосфер 8.5
    Объем, см. Куб. 1569
    Мощность, л. из. при 5400 об / мин 75
    Крутящий момент, нм при 3000 об / мин 116
    Топливо AI 92.
    Расход топлива на 100 км, л
    - город 10,3
    - Русс 7,4
    - Смешанный 10
    Расход масла на 1000 км, гр 700
    Габаритные размеры (ДХШВ), мм 565х541х665.
    Масса, кг 121
    Типы масел 5W-30, 5W-40, 10W-40, 15W-40
    Объем масла, л 3,75
    При замене залить, л 3,5
    Ресурс двигателя, км
    1. По данным завода 125 000
    2. Фактически 200 000
    Настройка (потенциальная / без потери ресурса), л / с 200/80
    Свечи A17DVR, A17DV-10, FE65CPR
    Какие автомобили устанавливаются на ВАЗ 2106, 2103, 2121, 21053, 2107, ВАЗ 21074

    Мотор устанавливается на автомобили: ВАЗ 2106, 2121, 21053, 21074.

    Из технических характеристик видно, что представленная конструкция двигателя была значительно доработана и усовершенствована инженерами.

    Отличительные особенности двигателя ВАЗ 2106

    Двигатель ВАЗ 2106 - довольно удачная доработка предыдущей версии мотора, при которой были применены современные технологии.

    Производители ставят перед собой задачу любыми способами улучшить готовое изделие:

    1. Мощность удалось увеличить за счет мотора общего действия объема.Особое внимание было уделено усовершенствованию цилиндра.
    2. Такие модификации коснулись внешнего вида блока цилиндров 2106-1002011. Помимо диаметра, представленная конструкция двигателя больше не имеет отличительных особенностей.
    3. В процессе производства специалисты присваивают отдельный баллон своему классу. Сегодня существует около пяти предметов, различающихся на один миллиметр. Им присвоены следующие символы - A, B, C, D и E. Посмотреть условный класс мотора можно внизу базы.
    4. Без изменений левая основная головка мотоблока с обозначением 21011-1005011-10. Для изменения габаритного диаметра цилиндра производителям пришлось использовать новые прокладки.
    5. Абсолютно все стандартные и общепринятые поршни имеют много схожих характеристик между собой. Представленный мотор комплектуется поршнями от мотора 21011, номинальный диаметр которых составляет 79 миллиметров.
    6. В новой модели двигателя есть цилиндрические колодцы, а также в несколько раз улучшенные объемы. Во время работы в каждой отдельной области абсолютно все поршни нагреваются постепенно и равномерно. Таким образом, можно было компенсировать возможные термические деформации. Также производители разместили термостатические пластины из высококачественной стали в бобышках поршней.

    Как увеличить мощность двигателя ВАЗ 2106 и снизить всевозможные динамические нагрузки на поршневую часть мотора? Обратите внимание на наличие отверстия, предназначенного только для поршневых пальцев.

    Автосервис ВАЗ 2106

    Чтобы определить все возможные проблемы в автомобиле, необходимо провести тщательную диагностику всей конструкции.Мастер и специалист смогут установить параметры работы в каждом отдельном механизме всей системы.

    Сложность ремонтных работ определяется исходя из общего состояния двигателя и имеющихся дефектов. Чтобы сделать точные оценки, необходимо детально определить силу силовой нагрузки. Также особое внимание уделяется всем компонентам системы.

    Разборка двигателя ВАЗ 2106 требует исключительно профессионального подхода.Более опытные водители смогут купить специальную книгу в виде путеводителя, которая продается в любом автомобильном магазине.

    Для выполнения разборки и сборки двигателя ВАЗ 2016 необходимо иметь знания и опыт, а также иметь полный набор инструментов.

    Популярные поломки двигателя

    1. Несвоевременная замена масла или использование некачественного приводит к тому, что после пробега 6 тыс. Км диаметры цилиндров могут увеличиться примерно на 0,15 мм.
    2. Повышенный износ распредвала
    3. ВАЗ 2106.Самое популярное решение проблемы - регулировка клапанов. Другой причиной может быть детонация, она возникает из-за некачественного топлива, в камере сгорания и неправильной установки зажигания. Проблема решается соответствующим устранением этих дефектов. Если ситуация не улучшилась, то стук все же может быть из-за неправильной работы поршневых пальцев или шатунных подшипников, в этом случае рекомендуется обратиться на СТО.
    4. Если стук идет снизу мотора и произошло падение давления масла, это значит, что это компонент родных подшипников.В этом случае необходимо заглушить мотор и буксиром отправить машину на сотню.
    5. Если стук похож на скрип, необходимо проверить звонилку и натяжитель цепи ГРМ, если со стуком перекрещивается - подшипник помпы.
    6. Если вдруг ваш мотор загорелся на ходу, сначала проверьте систему питания или зажигание.
    7. Если глохнет на холостом ходу и при этом холостые обороты регулируются нормально, попробуйте отрегулировать воздушную заслонку.
    8. Почему мотор троит? Некоторые из причин: неправильно отрегулированные клапаны или они просто прижились, вышла из строя прокладка GBC (дополнительно они будут указывать на перепады температуры охлаждающей жидкости и дым из выхлопной системы).Также к причинам относится невысокий бензиновый инверно настроенный карбюратор.
    9. Вибрация двигателя. Первая причина износа подушки. Прочие - разбалансировка коленвала и кардана, разные поршни. Проводим диагностику на СТО и я тоже устраняю проблему.

    Особенности ремонта мотоцикла автомобиля ВАЗ 2106

    Перед проведением капитального ремонта необходимо произвести демонтажные работы. Для выполнения этого этапа капитального ремонта используются специальные слесарные и измерительные инструменты.

    Сборка двигателя ВАЗ 2106 должна производиться квалифицированными специалистами. Порядок выполнения подготовительных работ:

    1. Крепежные элементы для продольного раскола, расположенные на раме.
    2. Ослабление хомута бензонасоса, а также демонтаж изделия.
    3. Вытаскивание прокладок возле бензонасоса.
    4. Отсоединяющие провода от каждой свечи.
    5. Получение прижимной пластины.
    6. Демонтажные работы в завале.
    7. Откручивание крепежа на генераторе.

    Для демонтажа кожуха куба и маховика необходимо иметь опыт ремонтных работ или обратиться за квалифицированной помощью к специалисту на СТО.

    Сборка двигателя ВАЗ 2106 требует определенных навыков и небольшого опыта работы. Иногда практически невозможно самостоятельно определить, в какой части мотора происходит стук в двигателе ВАЗ 2106. Разборка пальцев требует особого подхода и тщательной диагностики.

    Тюнинг

    Запуск тюнинга двигателя 2106 возможен потому что это классический мотор.

    Благодаря этой функции вы можете прокачивать каналы, полировать впускные коллекторы, подбирать карбюратор, распределительный вал, нарезать шестерни, модифицировать впуск, настраивать блоки цилиндров, выбирать оптимальные параметры для поршневой системы, коленчатого вала и шатун.

    Лучше всего доверить такую ​​работу, как тюнинг двигателя ВАЗ 2106 квалифицированным специалистам, ведь это серьезная доработка двигателя.

    Многие автолюбители хотят сделать собственный автомобиль мощнее, поэтому прибегают к такой процедуре. Для выполнения тюнинга двигателя ВАЗ 2106 необходимо заменить специфические детали заводского производства на более совершенные. Это может быть клапан, шатун или поршни.

    В процессе доработки автомобиля можно увеличить объем в двигателе ВАЗ 2106. При форсировании необходимо учитывать компрессию и степень сжатия двигателя.

    Специалисты обязательно должны оценить текущее состояние мотора и измерить компрессию. Только после положительного вердикта можно увеличивать объем в двигателях ВАЗ 2106.

    Тюнинг своими руками в гараже

    Когда человек решил сделать тюнинг своими руками, то нужно:

    1. В обязательном порядке первым делом проверяем проводку, которая сделана из силикона. Практически во всех случаях требуется срочная замена. Специалисты рекомендуют никогда не экономить на электромонтаже и использовать только качественные экранированные провода.
    2. Перед установкой нужно убедиться, что аккумулятор и генератор имеют достаточный заряд энергии и мощности.
    3. Для увеличения мощности мотора нужно заменить заводской генератор и перенести систему зажигания.
    4. Выполнить тюнинг двигателя ВАЗ 2106 в домашних условиях можно, но перед этим необходимо посмотреть уроки и прочитать соответствующие руководства. Не каждый человек сможет правильно собрать двигатель и учесть все тонкости.

    Какое масло выбрать и как правильно его заменить

    Среди большого и разнообразного выбора можно найти синтетические и минеральные масла. Между собой они отличаются тем, что последний способен смыть с мотора все лишние и лишние отложения.

    Но в автомобилях этой марки запчасти изготовлены из нитрильного каучука, который способен растворяться в качественном синтетическом масле. Чтобы полностью предотвратить этот процесс, необходимо заменить все резиновые детали на аналогичные запчасти из акрила.Они подойдут для любого синтетического масла.

    После замены всех комплектующих на детали можно переходить на синтетический аналог масла.

    Замена масла в двигателе ВАЗ 2106 проводится самостоятельно или на СТО, где мастера просто салютуют старому минеральному маслу и заливают новое; Или специально предназначенное моющее средство для стирки (в случае сильно загрязненных деталей).

    В последнем случае двигатель 2106 будет запущен на десять минут, чтобы залитая жидкость могла смыть все остаточные отложения от использования устаревшего минерального масла.

    Важно:

    • Такой рабочий процесс необходим для смешивания нового синтетического масла с частицами отработанного минерального масла.
    • В противном случае можно столкнуться с закупоркой масляных каналов. Необходимо заняться заменой масла в двигателях ВАЗ 2106. В противном случае такое вмешательство приведет к поломке мотора.
    • Если автомобиль уже достаточно долго эксплуатируется, то на гильзах и прокладках есть налёт от возгорания.В сальниках и прокладках головки блока отверстия могут быть заблокированы.
    • Особое внимание следует уделять общему состоянию всех внутренних деталей, особенно проверять сальники и прокладки.
    • Находясь внутри системы, при засорении подающей трубки наблюдаются показатели избыточного давления, значит, можно ожидать утечки масла.
    • Следовательно, для замены масла нужно покупать его качественную марку, которая проверена не одну десятку лет.

    На какие автомобили можно устанавливать двигатель 2106

    Многих владельцев интересует такой вопрос: «Какой двигатель можно поставить на ВАЗ 2106?».

    На СТО все клиенты получат необходимые рекомендации и советы квалифицированных мастеров. Также специалисты подскажут, какой двигатель можно поставить на ВАЗ 2106.

    Выпуск автомобиля ВАЗ 2106 был начат в 1976 году. Эта модель заменила ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель имеет новые бамперы с пластиковыми уголками и клыками, а двигатель стал мощнее на 1600 куб. См. Тогда это была самая мощная легковая машина советского производства.

    Машина ВАЗ 2106 выпускалась в разных модификациях с разным объемом двигателя 1,3 и 1,5 л. У него просторный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

    Технические характеристики ВАЗ 2106 Габаритные размеры Длина 4166 мм, ширина 1611 мм, высота 1440 мм, просвет дороги 17см, размер багажного отделения 345 литров, режущая масса автомобиля 1035 кг. Задний привод, с пятью ступенями передачи.

    За 30 лет производства и эксплуатации автомобиля накоплен большой опыт как в сфере ремонта, так и по тюнингу машины. Мощность двигателя и максимальная скорость 150 км / ч - это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 - классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

    Устройство ВАЗ 2106 показало, что эта машина может эксплуатироваться в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические тонкости.Что ж, ремонт и эксплуатация ВАЗ 2106 - одна из самых низких на отечественных машинах.

    Технические характеристики ВАЗ 2106

    Двигатель 1,3л, 8-кл. 1.5л, 8-кл. 1.6л, 8-кл. 1.6л, 8-кл.
    Длина, мм. 4166 4166 4166 4116
    Ширина, мм. 1611 1611 1611 1611
    Высота, мм. 1444 1440 1440 1440
    Колесная база, мм 2424 2424 2424 2424
    Шаг передних, мм 1365 1365 1365 1365
    Шаг назад, мм 1321 1321 1321 1321
    Клиренс, мм. 170 170 170 170
    Объем багажника максимальный, л 345 345 345 325
    Тип кузова / количество дверей Седан / 4.
    Расположение двигателя Спереди, продольно
    Объем двигателя, см 3 1300 1452 1596 1596
    Тип цилиндра В строке
    Количество цилиндров 4 4 4 4
    Ход поршня, мм 66 80 80 80
    Диаметр цилиндра, мм 79 76 79 79
    Отжим 8,5 8,5 8,5 8,5
    Количество клапанов на цилиндре 2 2 2 2
    Система подачи Карбюратор
    Мощность, л.с. / об.мин. 64/5600 72/5600 75/5400 75/5400
    Крутящий момент 92/3400 104/3400 116/3200 116/3000
    Вид топлива АИ-92. АИ-92. АИ-92. АИ-92.
    Привод Задний Задний Задний Задний
    Тип КПП / количество передач MCPP / 4. MCPP / 4. MCPP / 4. MCPP / 5.
    Передаточное число главной пары 4,1 4,1 4,1 4,11
    Тип передней подвески Двойной поперечный рычаг
    Тип задней подвески Винтовая пружина
    Тип рулевого управления Червячная передача
    Объем топливного бака, л 39 39 39 39
    Максимальная скорость, км / ч 145 150 150 155
    Снаряженная масса автомобиля, кг 1035 1035 1035 1050
    Допустимая полная масса, кг 1435 1435 1435 1445
    Шины 175/70 R13
    Время разгона (0-100 км / ч), с 18 17 17,5 16
    Расход топлива в городском цикле, л / 100 км 9,5 9,8 10,1 10,3

    Курсовая устойчивость автомобиля и управляемость также напрямую связаны с его весом.Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века. Тогда автопром производил поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил без малого 3 тонны. Согласитесь, что вес этот нужен соответствующий.

    Но со временем выяснилось, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к уменьшению его общей массы. А если сравнивать середину прошлого века и сегодня, то автомобили потеряли половину, а то и больше собственного веса.Пластмасса, уголь, легкие металлы - все эти нововведения позволили значительно снизить вес легкового автомобиля.

    Конечно, автомобили, похожие на пароходы, которые пьют бензиновые ведра, созданы для любителей всего большого и тяжелого, но это скорее исключение из правил.

    Вес легковых автомобилей в табличной форме

    Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

    модель автомобиля Снаряженная масса
    Масса вагона 1111, вес окуня 635 кг
    Масса автомобиля Ока 1113 645 кг
    Масса автомобиля ВАЗ 2101, вес копейки 955 кг
    Масса автомобиля ВАЗ 2102 1010 кг
    Масса автомобиля ВАЗ 2103 965 кг
    Масса автомобиля ВАЗ 2104, масса десятки 2110 1020 кг
    Масса автомобиля ВАЗ 2105, масса пять 1060 кг
    Масса автомобиля ВАЗ 2106, масса шестерки 1045 кг
    Масса автомобиля ВАЗ 2107, масса семерка 1049 кг
    Масса автомобиля ВАЗ 2108 945 кг
    Масса автомобиля ВАЗ 2109, масса девять 915 кг
    Масса автомобиля ВАЗ 2111 1055 кг
    Масса автомобиля ВАЗ 2112, вес двенадцати 1040 кг
    Масса автомобиля ВАЗ 2113 975 кг
    Масса автомобиля ВАЗ 2114, масса четверки 985 кг
    Масса автомобиля ВАЗ 2115, весовые точки 1000 кг
    Масса автомобиля ВАЗ 2116 1276 кг
    Масса автомобиля ВАЗ 2117 1080 кг
    Масса автомобиля Нива 2121 1150 кг
    Сколько весит Chevrolet Cruise (вес Chevrolet Cruze) 1285-1315 кг
    Сколько весит Шевроле Нива (вес Шевроле Нива) 1410 кг
    Сколько весит газ (Волга), вес Волги 24 1420 кг
    Сколько газа доступно 2402, газа 2403, газа 2404 1550 кг
    Сколько весит газ 2407 1560 кг
    Масса автомобиля Москвич 314 1045 кг
    Масса Москвич 2140. 1080 кг
    Масса Москвич 2141. 1055 кг
    Масса автомобиля Москвич 2335, 407, 408 990 кг
    Сколько весит УАЗ 3962, УАЗ 452, сколько весит буханка УАЗ 1825 кг
    Сколько уаз яз 469 1650 кг
    Сколько весит уаз патриот 2070 кг
    Сколько весит уаз охотник 1815 кг
    Сколько весит Nissan (вес автомобиля Nissan X-Trail) 1410-1690 кг
    Сколько весит автомобиль Nissan Qashqai) 1297-1568 кг
    Сколько весит Nissan Juke (вес Nissan Beetle) 1162 кг
    Вес автомобиля Ford Focus (сколько весит Ford Focus) 965-1007 кг
    Масса автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2) 1345 кг
    Масса автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3) 1461-1484 кг
    Масса автомобиля Ford Cuga (сколько будет весить Ford Kuga) 1608-1655 кг
    Вес автомобиля Ford Escort (сколько будет весить Ford Escort) 890-965 кг
    Масса автомобиля Рено Логан (сколько весит Рено Логан) 957-1165 кг
    Масса автомобиля Рено Дастер (сколько весит Рено Дастер) 1340-1450 кг
    Масса автомобиля Renault Sandero (сколько весит Renault Sandero) 941 кг
    Вес автомобиля Опель Мокка (сколько весит Опель Мокка) 1329-1484 кг
    Масса автомобиля Опель Астра (сколько весит Опель Астра) 950-1105 кг
    Масса автомобиля Mazda 3 (сколько весит Mazda 3) 1245-1306 кг
    Масса автомобиля Mazda CX-5 (сколько весит Mazda CX-5) 2035 кг
    Масса автомобиля Mazda 6 (сколько весит Mazda 6) 1245-1565 кг
    Вес автомобиля Фольксваген (сколько весит фольксваген туарег) 2165-2577 кг
    Вес автомобиля Volkswagen Polo (сколько весит Volkswagen Polo) 1173 кг
    Масса автомобиля Volkswagen Passat (сколько весит Volkswagen Passat) 1260-1747 кг
    Сколько весит Toyota Camry (вес Toytta Camry) 1312-1610 кг
    Сколько весит Toyota Corolla (Вес Toyota Corolla) 1215-1435 кг
    Сколько весит Toyota Selika (вес Toyota Celica) 1000-1468 кг
    Сколько весит Toyota Land Cruiser (вес Land Cruiser) 1896-2715 кг
    Сколько весит Skoda Octavia (вес Skoda Octavia) 1210-1430 кг
    Сколько весит Skoda Fabia (вес Skoda Fabia) 1015-1220 кг
    Сколько весит Skoda Yeti (вес Skoda Yeti) 1505-1520 кг
    Сколько можно Kia Sportage (вес KIA Sportage) 1418-1670 кг
    Сколько можно Kia LED (вес KIA CEED) 1163-1385 кг
    Сколько весит kia picnto (вес kia picanto) 829-984 кг

    Таким образом, получается, что если взять, так сказать, «вообще по больнице», то средний вес легковой машины примерно 1 к 1.5 тонн, а если говорить о внедорожниках, то все уже перешло с 1,7 тонны на 2,5 тонны.

    Кузовной тюнинг ВАЗ 2106.

    «Шестерка» - давно народный автомобиль, его выпускают несколько десятилетий, и в результате наши улицы наводнены шестыми моделями «Жигулей», причем они представлены в различных модификациях.

    ВАЗ 2106 тюнинг двигателя

    Основное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106 надо начинать с двигателя, то есть либо устанавливать его самое мощное воплощение (ВАЗ 21063) вместимостью 54.5 кВт, либо, если оно уже стоит, приступить к его достройке.

    Для начала следует попробовать поиграть с имеющимся штатным карбюратором (обычно Ozone), либо установить Solex, Pekar. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно она заключается в установке бесконтактной системы зажигания (что делает ее более уверенной) и, что немаловажно, свечей зажигания.

    Также не используйте обычные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите новый, более мощный генератор с установкой системы бесконтактного зажигания, так как в будущем вам придется подавать дополнительных потребителей энергии. Также следует поставить аккумулятор повышенной емкости, не менее 62 Ач.

    От двигателя можно перейти к трансмиссии. Долгое время Лада 2106 оснащалась четырехступенчатой ​​коробкой передач, но позже завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

    Пятая передача позволит существенно сэкономить на топливе, а также продлить ресурс двигателя, ведь длительная работа на оборотах выше 4000 не лучшим образом сказывается на его ресурсе.

    Тюнинг салона ВАЗ 2106

    Тюнинг ВАЗ 2106 включает в себя переделку интерьера салона. Не используйте спортивный руль малого диаметра. В машине нет гидроусилителя руля, поэтому управлять спортивным рулем на месте будет намного сложнее, чем стандартным.Вместо того, чтобы ломать голову над рулем, стоит попробовать разобраться в системе отопления, так как двух дефлекторов слишком мало и запотевание окон в дождливую или холодную погоду отнюдь не редкость.

    Самые отчаянные занимаются тюнингом салона ВАЗ 2106 , вырезают дополнительные отверстия в панелях и подводят воздуховоды к боковым окнам, а самые богатые устанавливают новую приборную панель (например, от BMW E36). Оба метода не самые приятные и могут вызвать проблемы у инспекторов ГАИ при инструментальном осмотре или техническом осмотре.

    А вот штатные часы автомобиля ВАЗ 2106 стоит заменить на очень полезный прибор - амперметр. Идеально подойдет амперметр от УАЗ 469 или от «буханки», он должен питаться от проводов освещения бардачка.

    Благодаря Ижевскому автозаводу у владельцев «шестерок» появилась возможность поменять сиденья водителя и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресло от ВАЗ 2107 с соответствующим чехлом (с подогревом, вентиляцией, массажем, боковой поддержкой), что значительно повысит комфорт автовладельца и его пассажира.

    Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» на морозе -30 ° С, завести дело и заняться своими делами (на зависть многих водителей, в том числе иномарок) дорогого стоит.

    Последним штрихом тюнинга ВАЗ 2106 станет установка «семерки» стекол в передние двери, обогрев зеркал заднего вида и противотуманные фары.

    Фото тюнинга ВАЗ 2106

    Ниже представлена ​​подборка фотографий с тюнингом «шестерки», выбранных в интернете.Если раньше речь шла о технических доработках «классики», то на фото внешний тюнинг ВАЗ 2106 .

    Стоит отметить, что «шестерка» не нуждается в обвесах и спойлерах. Напротив, многие владельцы демонтируют штатные бамперы и дверные ручки. В последнее время стало модно делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированными молдингами и решеткой радиатора, а также покрашенными в белый цвет боковинами покрышек.

    См. Также - одни из самых популярных отечественных моделей, которые пользуются постоянным спросом даже спустя много лет после начала их производства, а также подборка - еще одна распространенная модель Волжского автозавода.

    Тюнинг ВАЗ 2106 Авто тюнинг ВАЗ 2106 Фото тюнинг ВАЗ 2106
    Тюнинг салона ВАЗ 2106 - фото Тюнинг двигателя ВАЗ 2106 Качественный тюнинг шестерки
    Необычный тюнинг Лада 2106 Ретро тюнинг ВАЗ 2106 Фото тюнинг салона ВАЗ 2106
    Тюнинг ВАЗ ВАЗ 2106 своими руками
    Тюнинг салона ВАЗ 2106 Тюнинг автомобиля ВАЗ 2106
    Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106
    Тюнинг бороды ВАЗ 2106 Кузовной тюнинг ВАЗ 2106
    Тюнинг устройств ВАЗ 2106 - фото
    Тюнинг автомобилей ВАЗ 2106 Тюнинг фары на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
    Тюнинг бамперов на ВАЗ 2106 - фото Внешний тюнинг шестерки Жигулей Тюнинг передней оптики на ВАЗ 2106

    Вы можете осуществлять тюнинг «шестерок» нескольких видов:

    • внешний - меняется внешний вид автомобиля;
    • технический - устанавливаются новые или дополнительные детали, улучшающие техническую сторону станка;
    • тюнинг салона - смена элементов салона.

    В первом случае с помощью нового бампера, европейских ручек и других деталей автомобилю можно придать стильный спортивный вид.

    В техническом плане этот тип автомобилей часто оснащается дефлекторами капота и оптикой, новым глушителем и т. Д.

    И, наконец, с тюнингом интерьера связано огромное количество разнообразных дизайнерских решений. Здесь можно найти все: от ковриков до удобных спортивных сидений, спортивного руля, красивой ручки коробки передач и т. Д.

    Процесс покупки

    Все эти и многие другие детали можно найти в Tuning Plast. У нас вы можете купить тюнинг ВАЗ 2106 по низким ценам. Мы продаем как отдельные детали, так и комплекты. Наша продукция - это качество и надежность. Мы продаем только по предоплате. Возможна доставка в любой город России. Если у вас возникнут вопросы, вы всегда можете задать их нашим специалистам по телефону +7 800 500 55 90 или написав им онлайн.

    Технический тюнинг ВАЗ 2106 своими руками предусматривает доработку и тюнинг двигателя с целью увеличения его мощности.Для этого воспользуйтесь тонкой настройкой или автонастройкой карбюратора.

    В первом случае потребуется отрегулировать и отшлифовать выпускной и впускной коллекторы. Поршни, шатуны и коленчатый вал регулируются по весу. Электроснабжение мотора и системы зажигания требует доработки.

    Для модернизации карбюратора на Лада 2106 потребуется выполнить следующие работы:

    • демонтаж пружины вакуумного привода. Это поспособствует увеличению динамики автомобиля и расхода топлива на 0.5 литров;
    • установка механического вакуумного привода в первичной камере. Такой тюнинг ВАЗ 2106 своими руками способствует плавному ускорению и улучшению динамики автомобиля;
    • установка разметки диффузора 4.5.

    Лада 2106 требует модернизации подвески. Для этого автомеханики рекомендуют установить спортивные амортизаторы газомасляного типа и двойной стабилизатор. Тормозная система «шестерки» нуждается в доработке. Предустановлен большой цилиндр. Аналогичный тюнинг ВАЗ 2106 своими руками повысит давление в системе. Для улучшения передних тормозов потребуется установка соответствующего комплекта от Лады 2112.

    Замена задних тормозов на современные аналоги осуществляется с помощью профессионалов, так как такая модернизация предполагает использование станков.

    Настройка тормозной системы

    Муфта используется для плавного соединения трансмиссии с коленчатым валом при движении автомобиля и переключения коробки передач.Перед модернизацией Лады 2106 нужно проверить ход педали сцепления. Этот показатель не должен превышать 120-130 мм. Если сцепление в плохом состоянии, то устанавливается новый диск сцепления.

    Заводская коробка передач может быть переделана на спортивный аналог. Эти механизмы различаются передаточными числами. Их стоит подбирать с учетом стиля вождения. Если в КПП установить коромысло с коротким ходом, то шестерни будут переключаться быстрее. Чтобы установить автоматическую коробку передач на Лада 2106, вам потребуется помощь квалифицированных специалистов.

    Внешний тюнинг можно использовать для изменения вида "шестерки" ... Предварительно рекомендуется удалить ржавчину и устранить другие дефекты кузова. Заводскую оптику заменяют на современные галогенные или ксеноновые лампы. Заднюю оптику заменяют на светодиодные лампы.

    На ВАЗ 2106 установлены новые обвесы:
    1. Юбки.
    2. Бамперы.
    3. Спойлер.

    Обвесы новые на авто Диски

    Classic заменены на стильные литые.Такой тюнинг помогает улучшить динамику автомобиля:

  • Достигнуто быстрое охлаждение дисков.
  • Некоторые модели легкосплавных дисков оснащены дополнительными вентиляционными отверстиями, через которые обеспечивается улучшенное охлаждение тормозной системы. Для увеличения диаметра диска используется низкопрофильная резина. Настроенный автомобиль будет обладать высокой маневренностью. При необходимости можно установить кованые или легкосплавные диски. Для последних изделий характерна ковка.

    Новые литые диски

    На ВАЗ 2106 можно установить прямоточный глушитель.Это увеличит мощность автомобиля на 10-15%, что положительно скажется на подавлении шума выхлопной системы. Такой тюнинг можно сделать своими руками. При необходимости может быть установлена ​​хромированная выхлопная система с двумя патрубками.

    Чтобы изменить внешний вид автомобиля, специалисты рекомендуют использовать перламутровые и похожие цвета. Вместе с кузовом можно красить диски, бампер и оптику. Капот и крыша Лада 2106 покрыты карбоновой пленкой. Его можно использовать для апгрейда всего корпуса «шестерки».Карбоновая пленка прочнее лакокрасочной и имеет высокую защиту от механических повреждений и агрессивной среды.

    ЭТО ВАЖНО ЗНАТЬ!

    У каждого автомобилиста должен быть универсальный прибор для диагностики своего автомобиля.

    Внутренний тюнинг Лады 2106 предусматривает установку новых сидений, установку исправной торпеды, отделку салона. Дверные карты обтянуты кожей, вставлена ​​подвеска. Стандартные приборы заменены спортивными аналогами со светодиодной подсветкой и цифровыми индикаторами.

    На центральной консоли можно установить бортовой компьютер или датчик мультимедиа. При необходимости некоторые детали отделывают карбоновой пленкой нужного цвета.

    Перед установкой в ВАЗ 2106 хорошая акустика , усилитель и саб, проводка не потребуется.

    Тюнинг салона ВАЗ 2106

    Светодиодное освещение вмонтировано в потолок и пороги. Тюнинг салона ВАЗ 2106 своими руками предусматривает устройство шумо- и теплоизоляции.Для этого используются соответствующие материалы. Автомеханики советуют утеплять двери, крышу и пол от «шестерки» от тепла и шума.

    Чтобы придать салону дополнительный комфорт, в Ладу можно самостоятельно установить сиденья Ford Scorpio. От стандартных кресел они отличаются гораздо большей комфортностью.

    Размеры кресел Ford Scorpio идеально подходят «шестерке». Можно установить простые сиденья или кресла с сервоприводом. Эти конструкции положительно влияют на поясничные суставы и оснащены надежной работой регулировочных механизмов.

    Для замены стульев вам потребуются дрель, кронштейны, стальные полосы толщиной 3-5 мм. Предварительно специалисты рекомендуют снимать заводские сиденья. Новые сиденья устанавливаются на монтажные ножки. Для 1 стула требуется 2 стальных кронштейна. Конструкция фиксируется болтами 8х25 мм.

    Следующим этапом является сверление отверстий в нижней части «шестерки». Затем проводятся монтажные работы. Для этого необходимо совместить просверленные внизу отверстия с монтажными отверстиями на кронштейнах.Для крепления потребуются болты 10х75 мм. Для обеспечения надежности конструкции используются стальные широкие шайбы. Их рекомендуется устанавливать с двух сторон. Шайбы, которые устанавливаются сбоку на днище, покрыты специальным антикоррозийным составом. Внутренняя конструкция окрашена и покрыта обивкой.

    Вы все еще считаете, что диагностика автомобиля - это сложно?

    Если вы читаете эти строки, значит, вы заинтересованы в том, чтобы сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы это уже знаете:

    • СТО ломат большие деньги для простой компьютерной диагностики

    • Для выяснения ошибки нужно обратиться к специалистам

    • В сервисах работают простые ключи, а хорошего специалиста не найти

    Качественные детали спортивного тюнинга на ваз 2106

    Сайт нашего тюнингового магазина специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок.Здесь вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.

    ВАЗ 2106 (в простонародье «шестерка») - по сути, этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волжском автозаводе. «Шестерка» выпускалась с 1976 по 2006 год и с конвейера сошло более 4,3 миллиона автомобилей. Обычно 2106 комплектовалась 4- или 5-ступенчатой ​​механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.

    Тюнинг интерьера и экстерьера

    К сожалению, до наших дней сохранилось не так много автомобилей этой модели.Однако тюнинг будет еще интереснее и с такой машиной вы станете индивидуальнее. Наш магазин всегда поможет подобрать качественные запчасти для тюнинга вашей классики. Для внешнего тюнинга используются различные накладки, спойлеры, оптика, юбки, бамперы и многое другое. Для тюнинга салона автомобиля мы можем предложить спортивные рули, нестандартную приборную панель, крепления ручки КПП, ковши и др.

    Запчасти для сложного тюнинга

    Не забывайте о тюнинге таких автозапчастей, как двигатель, трансмиссия, подвеска, тормоза, выхлоп, топливные системы, компоненты турбины и другие.Для ВАЗ 2102 всегда в наличии амортизаторы, пружины и комплекты подвески, собранные от проверенных, надежных производителей. Советуем заменить некоторые стандартные запчасти на облегченные. Специалисты нашей компании подходят к каждому клиенту индивидуально, в полной мере учитывая его пожелания и предложения.

    Трижды по два. История и тюнинг ВАЗ 2106


    История

    Человек, не разбирающийся в марках автомобилей, запросто с первого взгляда перепутает ВАЗ 2103 и 2106.Действительно, сдвоенные фары могут сбивать с толку. Более того - изначально прототип автомобиля ВАЗ 2106 носил название «Проект 21031». Это наводило на мысль, что конструкторы планировали лишь небольшую модернизацию «тройки», не выделяя получившуюся машину в отдельный модельный ряд. Но в результате переделки приобрели серьезные масштабы, что и стало причиной рождения любимой многими ВАЗ 2106.

    Первый автомобиль марки ВАЗ 2106 сошел с конвейера Волжского автозавода в декабре 1975 года.Серийное производство началось в феврале 1976 года. В декабре 1976 года завод выпустил трехмиллионный автомобиль. И им стал ВАЗ 2106. Можно сказать, что с этого момента началась эра «шестерки», которая продлилась до 1980 года. И после этого модель выпускалась очень долго.

    Сама машина представляла собой пятиместный заднеприводный седан. Его отличительная особенность, которая сближает ВАЗ 2106 с «тройкой», - сдвоенные фары. Кстати, это последняя модель с таким элементом дизайна.В отличие от ВАЗ 2103, в разных частях экстерьера «шестерки» вместо блестящих металлических деталей использован черный пластик - своеобразная дань моде конца 70-х среди европейских автомобилей. Также изменились боковые указатели поворота и задние фонари (кстати, они - самый простой способ отличить описываемую модель от ВАЗ 2103).

    Для ВАЗ 2106 был подготовлен специальный двигатель, разработанный на базе двигателя ВАЗ 2103. Конструкторы изменили диаметр цилиндра с 76 до 79 миллиметров.Объем двигателя был равен 1,57 процента, а крутящий момент по сравнению с «тройкой» увеличился на 12 процентов. В комплектацию ВАЗ 2106 также вошла обновленная четырехступенчатая коробка передач с пониженным передаточным числом.

    За все время существования ВАЗ 2106 претерпел ряд некоторых модификаций. Так, в 1980 году состоялся своеобразный заводской тюнинг двигателя ВАЗ 2106. Вместо ранее использовавшегося карбюратора Weber на автомобили установили карбюратор Ozone. После прекращения производства «тройки» произошли изменения во внешнем виде - хромированные детали были заменены пластиковыми, фон заводской вывески стал черным (ранее - вишневым), стали устанавливаться решетки вентиляции от ВАЗ 2105.С 1987 года фонари на концах передних дверей были заменены на красные светоотражатели. Честно говоря, время пошло не в пользу ВАЗ 2106 - более ранние модели отличались более уверенными показателями комфорта и безопасности. Но что - все хорошее постепенно заканчивается. В 2006 году руководство АвтоВАЗа приняло решение о полной остановке производства. Хотя до последних дней ВАЗ 2106 продолжал пользоваться устойчивым спросом у широких слоев населения.


    «Шестерка» имела конфигурацию попроще, чем «Нива».В то же время в прайс-листе 1986 года можно найти интересное свойство - ВАЗ 2106 стоил дороже популярного внедорожника на 100 советских рублей.


    Тюнинг ВАЗ 2106


    Не забывайте, что мы имеем дело с настоящим «Тольятти». Практика показала, что все эти автомобили легко поддаются внешним и внутренним изменениям. Так что тюнинг ВАЗ 2106 позволяет часто получать просто потрясающие результаты.

    Для примера обратим внимание на внешний тюнинг ВАЗ 2106.В принципе, этот автомобиль самодостаточен в плане дизайна для любителей «классики». Но чтобы придать «шестерке» современные спортивные формы, придется немало потрудиться. Стайлинг ВАЗ 2106 предполагает установку обвесов, использование кованых дисков. Интересный эффект достигается за счет установки неоновой подсветки под днище.

    Бесконтактная система зажигания. Контактная система зажигания Схема бесконтактного зажигания на ваз 2106

    Как показывает практика, большинство владельцев отечественных автомобилей ремонтируют свои «ласточки» своими руками.Поэтому большинство возможных проблем, которые могут возникнуть при работе двигателя, известно автовладельцам. В этой статье мы расскажем о том, на что похоже зажигание автомобиля ВАЗ 2106 - как правильно выставить бесконтактное зажигание и какие неисправности для него характерны.

    Схема

    Цепь зажигания шести двигателей включает в себя следующие компоненты:

    1. Сам распределительный блок.
    2. Свечи
    3. Так называемый экран.
    4. Бесконтактный регулятор.
    5. Катушка.
    6. Генераторное устройство.
    7. Замок зажигания.
    8. Коммутационное устройство.

    Схема системы зажигания ВАЗ 2106

    Возможные неисправности

    Электронное зажигание ВАЗ не может работать вечно правильно.

    Рано или поздно в системе появляются неисправности:

    • обрыв цепи между КРУ и выключателем;
    • отказ бесконтактного контроллера;
    • обрыв цепи между коммутационным узлом и автоматическим выключателем или непосредственно с катушкой;
    • выход из строя переключателя;
    • поломка замка зажигания;
    • плохой контакт или окисление выводов высоковольтных кабелей;
    • выход из строя или замерзание контактного угля в крышке КРУ;
    • утечка напряжения через трещины или другие повреждения распределителя, копоть и влага, скапливающиеся на внутренней стороне крышки, тоже могут этому способствовать;
    • неисправность резистора в роторе распределителя;
    • поломка самой катушки;
    • выход из строя свечей зажигания из-за износа или механического воздействия;
    • выход из строя распределителя в целом может способствовать неправильному подключению высоковольтных проводов;
    • некорректная работа двигателя может быть из-за слишком большого зазора между электродами свечи зажигания;
    • Ослабление натяжных пружин регулирующего механизма подачи (автор видео - канал Евгения Александровича)

    Инструкции по установке

    Итак, если вам необходимо установить на ВАЗ 2106 электронное зажигание для обеспечения нормальной работы цилиндров и двигателя в целом, мы готовы вам в этом помочь.

    Порядок воздействия бесконтактного зажигания (БСЗ) следующий:

    1. Сначала отключается аккумулятор от бортовой сети, после чего снимается крышка КРУ с высоковольтными кабелями. Одно из высоковольтных должно быть отключено от катушки.
    2. При кратковременных запусках пускового устройства необходимо установить бегунок трамблера в положение перпендикулярно силовому агрегату. Схема бесконтактного зажигания, а точнее его регулировка, подразумевает именно такое расположение устройства.
    3. Сделав это, нужно установить метку расположения трамблера на самом моторе. Чтобы сделать метку, используйте маркер. Далее нужно открутить гайку, фиксирующую сам блок прерывания, для этого понадобится гаечный ключ на 13. Сделав это, можно отсоединить кабель, соединяющий агрегат с катушкой, это необходимо сделать перед разборкой.
    4. Установка нового выключателя в систему вместо старого.
    5. Затем необходимо повернуть тело узла так, чтобы средняя отметка на его теле выровнялась с установленной отметкой на двигателе, которую вы нанесли ранее.После этого можно затянуть стопорную гайку нового трамблера и надеть на него крышку. После установки крышки подключаются высоковольтные кабели.
    6. Заменить змеевик на новый, для нормальной работы новой системы оптимально использовать новый змеевик.
    7. Затем подключите к этому компоненту всю необходимую проводку. Для правильного подключения может потребоваться схема электронного зажигания ВАЗ 2106. Завершающим этапом будет установка выключателя, его можно поставить в любом удобном месте.При помощи бродяги необходимо просверлить соответствующие отверстия и при помощи саморезов закрепить прибор.

    Как настроить зажигание?

    После того, как на ВАЗ 2106 было установлено двухконтурное зажигание, его необходимо правильно настроить для нормальной работы двигателя. Без этого мотор будет работать с перебоями, доставляя неудобства владельцу автомобиля.

    Как установить опережение зажигания:

    1. Сначала нужно открутить свечу первого цилиндра, для этого понадобится свечной ключ, а затем пальцем или резиновой пробкой нужно закрыть отверстие.
    2. С помощью специального ключа необходимо проворачивать коленчатый вал до тех пор, пока поршень не начнет двигаться вверх - в это время в цилиндре произойдет такт сжатия. О такте сжатия можно узнать по тому, как пробка будет стрелять из свечного отверстия. Если вы прикрыли отверстие пальцем, вы почувствуете, как он его сжимает. Коленчатый вал необходимо проворачивать до тех пор, пока риск на его шкиве не будет объединен с риском на крышке привода ГРМ. Если автомобиль работает на топливе 92 или 95, то вал необходимо совместить со средней меткой.Если бензин менее качественный, то его нужно совмещать с самой длинной маркой.
    3. Далее необходимо отсоединить хомуты, после чего демонтировать крышку трамблера. После того, как вы провернули коленчатый вал, ротор распределителя должен самостоятельно повернуться в определенное положение. При этом внешний контакт будет направлен в сторону первого цилиндра на крышке трамблера. После того, как все отметки будут совмещены, нужно обратить внимание на сам узел - постарайтесь провести визуальную линию через защелки защелки.Эта линия в идеале должна проходить по оси силового агрегата, если это не так, то отрегулируйте дальше.
    4. Открутите гайку крепления трамблера, после чего саму сборку нужно повернуть вверх. Вращая ось ротора, нужно поставить его параллельно оси мотора. Выставьте распределитель и затяните крепежную гайку, только не до конца. Только после выполнения всех этих действий начинается непосредственная настройка, для которой мы воспользуемся контрольной лампой.
    5. Лампочка подключается следующим образом: одна проводка от нее должна идти на выход катушки, которая, в свою очередь, подключается к кабелю распределителя. Что касается второго провода, то его нужно подключить к массе, то есть к корпусу двигателя или корпусу силового агрегата.
    6. Включите зажигание и поверните переключатель таймера по часовой стрелке, делайте это медленно, чтобы не упустить момент, пока ручка не перестанет гореть. Если лампа изначально не загорается, в регулировке больше нет необходимости.
    7. После этих действий поверните распределитель против часовой стрелки. Когда лампочка загорится, распределитель должен быть заблокирован в этом положении. Крепежную гайку сборки нужно будет затянуть до конца. После выполнения этих действий необходимо выключить зажигание, а крышку распределительного устройства установить обратно.

    Видео «Правильная установка электронного зажигания на ВАЗ 2106»

    Подробная наглядная инструкция по настройке системы на «шестерку» представлена ​​в видео ниже (автор - канал Авторемонт своими руками).

    Комментарии и отзывы

    Иван Иванович Баранов

    Стаж работы на СТО:

    Посмотреть все ответы

    Avtozam.com - ваш помощник в ремонте и обслуживании автомобилей

    Использование вами этого веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

    Альтернатива зажиганию в «шестерке» на контактах - бесконтактное зажигание ВАЗ 2106 начало свое распространение и получило широкое распространение в этом модельном ряду на автомобилях, отправляемых на экспорт.И только впоследствии доля таких автомобилей в серийном производстве стала увеличиваться. Многие автомобилисты добровольно идут на самостоятельную установку бесконтактного зажигания и не жалеют об этом в дальнейшем.

    Смонтировав бесконтактную систему зажигания, которую можно купить в специализированном автомобильном магазине Волжского автозавода, можно легко убедиться в преимуществах этого комплекса.

    Преимущества бесконтактной системы зажигания

    Основные преимущества такого комплекса, как бесконтактная система зажигания:

    1. Повышенная мощность искры за счет увеличения разности потенциалов во вторичной цепи тока величиной 22-24 кВ (в контактной системе - 16-18 кВ.
    2. Повышенная степень сгорания топливно-воздушной смеси и снижение концентрации окиси углерода в выхлопных газах автомобиля.
    3. Улучшен запуск электростанции при отрицательных значениях температуры.
    4. Значительное увеличение динамики автомобиля
    5. Заметное повышение надежности при эксплуатации транспортного средства и отсутствие необходимости контроля за функциональностью работы такого комплекса.

    Бесконтактная система зажигания

    Принципиальная схема бесконтактного зажигания ВАЗ шестой модели расположена ниже.

    1. Датчик бесконтактного распределителя зажигания.

    3. Экранированная защита.

    4. Датчик бесконтактного типа.

    6. Генераторный элемент.

    7. Компонент замка зажигания.

    9. ТК - аппаратура транзисторная с коммутационной схемой (транзисторный ключ).

    В таком комплексе для отключения низковольтной цепи используется бесконтактный распределитель зажигания, который срабатывает на размыкание и замыкание электрической цепи, «запирание» или «размыкание» выходного транзистора.Такая система позволяет увеличивать напряжение на электродах свечей и тем самым увеличивать энергию искрового разряда. При этом показатель напряжения на свечных элементах не уменьшается при малых значениях вращения коленчатого вала силовой установки, что значительно улучшает пусковое значение мотора.

    Такой бесконтактный розжиг, цена которого довольно высока, имеет существенные преимущества перед контактной системой.

    Проблемы с бесконтактным зажиганием

    Существуют следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу ниже.

    Причина дефекта

    Как устранить

    Для установки бесконтактного зажигания потребуется набор слесарного инструмента и новые детали в случае замены. Вы можете прямо посмотреть установку бесконтактного зажигания на видео в Интернете. Замена и установка бесконтактного зажигания осуществляется уже на исправной топливной аппаратуре транспортного средства.

    Плановая регулировка бесконтактного зажигания проводится через 30-40 тыс. Км.запустить. Правильная настройка бесконтактного зажигания автомобиля предполагает, что двигатель работает в оптимальном режиме с соблюдением необходимых значений напряжения и тока.

    Опытные автовладельцы популярной модели ВАЗ 2106 неоднократно сталкиваются с проблемами контактной системы зажигания классического двигателя:

    • подгорание контактов, нарушение зоны контакта;
    • изменение величины зазора прерывателя, соответственно угла зажигания, качества искры, холостого хода;
    • уменьшение коэффициента упругости пружины прерывателя со временем, естественный износ, требующий замены элемента;
    • Высокая механическая нагрузка на подшипники распределителя, износ кулачков, приводящий к ремонту и периодической замене узлов.

    Ремонт, обслуживание, установка и демонтаж трамблера требуют не только навыков механической работы, но и знаний в области автоэлектрики и диагностики двигателя. Поэтому многие автомобилисты для решения проблем, связанных с обслуживанием контактной системы зажигания, обращаются на специализированные СТО. Вместо того, чтобы делать скидки солидным владельцам старых автомобилей, некоторые автосалоны, наоборот, повышают цены.

    Верный способ уменьшить проблемы, связанные с обслуживанием системы зажигания ВАЗ 2106 - это установка на автомобиль бесконтактной системы зажигания.Фото: media2.24aul.ru

    Начиная с моделей 2108 на отечественные ВАЗы устанавливают бесконтактную систему зажигания. Неоспоримые преимущества бесконтактной системы зажигания:

    • простота обслуживания и ремонта;
    • увеличение периодичности плановых работ;
    • снижение электромагнитных помех, связанных с искрением контактов;
    • увеличить ресурс катушки зажигания, свечей зажигания, трамблера;
    • более равномерная работа двигателя, стабилизация угла зажигания при работе;
    • экономия топлива за счет оптимальной настройки угла зажигания;
    • повышенное пиковое напряжение импульсов высокого напряжения (24 киловольта вместо 16, как на контактной системе) способствует образованию лучшей искры;
    • легкий запуск авто, особенно в холодное время года.

    Воздушный фильтр с нулевым сопротивлением - доступная настройка или бесполезное дополнение? Ответ в этом материале.

    Бесконтактная система зажигания имеет свои недостатки:

    1. Переключатель, как и все электронные компоненты, имеет определенный срок службы. Не факт, что устройство выйдет из строя по истечении заявленного времени безотказной работы (обычно три года). Большинство переключателей исправно работают пять и более лет. Но бывают случаи, когда выключатель сгорает в течение месяца после установки.Так часто бывает с восточными аналогами.
    2. Электронный блок переключателя неразборный, ремонту не подлежит, требуется только агрегатная замена. Поэтому отправляясь в дальнее путешествие, особенно в малонаселенные районы, не лишним будет прихватить в дороге запасной выключатель и катушку зажигания.
    3. Электронные устройства более чувствительны к перепадам напряжения (при неправильной работе генератора), электромагнитным воздействиям. На военной технике бесконтактное зажигание применяется редко.В случае ядерного взрыва электромагнитный импульс разрушает всю работающую электронику.
    4. Приобретение и установка системы бесконтактного зажигания требует определенных затрат.

    Стоимость комплекта на ВАЗ 2106 около 2500 руб. Примерно столько же стоит установка системы на СТО. Также необходимо поменять свечи зажигания. Фото: images.ua.prom.st

    В контактной системе используется кулачковый механизм для синхронизации угла зажигания, который приводит в действие контакт, который, размыкаясь-замыкаясь, формирует электрические импульсы в первичной обмотке катушки зажигания.На вторичной обмотке катушки формируются импульсы высокого напряжения, которые через распределитель проходят на высоковольтные провода соответствующих свечей.

    Бесконтактная система заменяет все элементы, связанные с контактным воздействием.

    Следовательно, для усиления импульсов используется электронный переключатель, иначе импульсный усилитель. На его выходе находится мощный транзистор, контролирующий работу электронной катушки зажигания.

    Необходимо знать, что катушка зажигания для бесконтактной системы отличается по электрическим параметрам от контактной.Поэтому в комплект БСЗ обычно входит электронная катушка. Также при замене системы с бесконтактным зажиганием следует заменить свечи.

    Комплект бесконтактной системы зажигания

    В стандартную комплектацию бесконтактной системы зажигания для ВАЗ 2106 входят следующие узлы:

    распределитель со встроенным датчиком Холла, вакуумным регулятором угла опережения зажигания и подавляющим конденсатором;

    Переключатель
    • ;
    • Катушка зажигания
    • ;
    • комплект проводов;
    • комплект свечей;
    • инструкция по монтажу и эксплуатации.

    Как работает бесконтактная система? Функционирует следующим образом:

    • Первичная обмотка катушки зажигания подключена к генератору и аккумулятору автомобиля через переключатель и всегда находится под высоким напряжением. Как только датчик Холла обнаруживает приближение поршня к верхней мертвой точке, он отключается от аккумулятора;
    • после разрыва цепи вторичной обмотки катушки происходит импульсный разряд. Именно он передается к распределителю по высоковольтному проводу;
    • ползун распределителя передает импульс дальше на свечу зажигания цилиндра, поршень которого зафиксирован датчиком;
    • возникает искра, приводящая к воспламенению топливовоздушной смеси;
    • Датчик Холла
    • обнаруживает прохождение поршнем верхней мертвой точки, и цепь снова замыкается.Процесс циклический и повторяется необходимое количество раз.

    Как установить бесконтактную систему зажигания на ВАЗ-2106

    Установка электронной системы зажигания - относительно простая процедура, с которой справится любой опытный водитель.


    Выполняется в следующей последовательности:

    • установить поршень первого или четвертого цилиндра в верхнюю мертвую точку;
    • снимаем трамблер. В этом случае желательно запомнить положение ползунка, а также заменить высоковольтные провода, чтобы избежать проблем на последующих этапах;
    • ставим трамблер с бесконтактной системой зажигания.Подключаем высоковольтные провода и вакуумную трубку;
    • монтируем новую высоковольтную катушку и подключаем к ней проводку;
    • установите выключатель. Обычно его размещают в непосредственной близости от распределителя в специально отведенном для этого месте. Соединяем разъем проводами.

    Сегодня в специализированных магазинах без труда можно приобрести комплект электронного зажигания для установки на автомобили ВАЗ-2106. Если по каким-то причинам вы вынуждены покупать детали системы отдельно, настоятельно рекомендуем обратить особое внимание на выбор дистрибьютора.

    Дело в том, что на разные модификации «шестерок» устанавливались разные двигатели и поэтому не все распределители зажигания подходят для них. Если ГБЦ силового агрегата имеет маркировку 2106 и 2103, то вам нужно будет купить трамблер с удлиненным валом.

    Настройка электронного зажигания


    Как выставить электронное зажигание на автомобиле ВАЗ-2106? Опытные автомобилисты смогут это сделать даже без стробоскопа, так как процедура не отличается повышенной сложностью.Вам потребуется выполнить следующие действия:

    • немного ослабить гайку, удерживающую трамблер. Двигатель должен работать в обычном режиме;
    • вращаем распределитель в разные стороны, добиваясь максимально стабильной работы мотора, определяя ее на слух;
    • , как только цель будет достигнута, затяните гайку до упора.

    При такой настройке зажигания точность не будет слишком высокой. Поэтому мы настоятельно рекомендуем по-прежнему использовать стробоскоп.

    Все тридцать лет Волжский автозавод выпускает легендарную модель ВАЗ 2106. Последний экземпляр был выпущен еще в 2006 году. Сегодня этот автомобиль по праву можно считать устаревшим. Однако на просторах бывшего СНГ он по-прежнему эксплуатируется в огромных количествах.

    Лишь несколько моделей «шестерки» оснащались бесконтактной системой зажигания. Ваз 2106 в основном оснащался контактной системой. Однако установка бесконтактного зажигания несложная.Особенно если вооружиться знаниями из этой статьи.

    Что такое БСЗ и каков принцип его работы

    Система состоит из следующих компонентов:

    • Распределитель зажигания В народе его называют дистрибьютором. В отличие от контактной системы этот механизм оснащен датчиком Холла.
    • Переключатель. Создает импульсный ток, который передается на катушку зажигания.
    • Катушка зажигания. Он принимает импульсный ток низкого напряжения и преобразует его в ток высокого напряжения.В алюминиевом корпусе установлены две обмотки: первичная и вторичная.
    • Свечи
    • Проволоки для свечей.

    Схема, которая поможет разобраться в принципе работы и установке бесконтактного зажигания на ВАЗ 2106:


    Первичный контакт на катушке подключен к генератору, а вторичный - к блоку управления. Катушка подключена к распределителю высоковольтным проводом. Распределитель в свою очередь подключается к свечам и выключателю с помощью проводов.Принцип работы системы следующий:

    1. После того, как водитель поворачивает ключ зажигания, на катушку подается низкое напряжение.
    2. Достигнув мертвой точки одного из поршней, переключатель получает сигнал и перестает подавать напряжение на катушку от генератора или аккумулятора.
    3. В этот момент в катушке генерируется высоковольтный ток, который поступает в ползун распределителя.
    4. Импульс передается на свечу, которая связана с поршнем, находящимся в мертвой точке.Возникает искра, воспламеняющая топливную смесь в цилиндре.

    Разница между контактной системой и бесконтактной системой заключается в том, что подача питания от источника напряжения к катушке прекращается механически. На распределителе есть кулачок вала, который физически давит на контактную группу.

    В чем преимущество электронной системы

    Ведущие мировые производители отказались от контактной системы в восьмидесятых годах ХХ века. Эти механизмы на АвтоВАЗе устанавливались до девяностых годов.Сегодня их уже не ставят ни на одну современную машину. И для этого есть четыре веские причины:

    1. Контакты требовали регулярного обслуживания. В результате искры они сгорели, и их пришлось тщательно очистить.
    2. Классическая система подвержена износу. Приходилось делать замену на новые детали каждые 15 тысяч километров.
    3. Из-за износа подшипника двигатель работал нестабильно.
    4. Контактная система привела к растяжению пружин баланса.

    Эти проблемы возникали одна за другой, не давая воздуха автовладельцу.Сила искры закономерно уменьшалась, мотор стал хуже работать, значительно увеличился расход. Современные электронные системы зажигания ВАЗ 2106 намного стабильнее и долговечнее. Искра мощная, топливная смесь лучше воспламеняется.

    Примечание : при выборе конкретного комплекта БСЗ внимательно читайте на коробке, для какой машины он предназначен. А также нужно убедиться, что дистрибьютор сможет обеспечить работу вашего мотора. Разные модели дистрибьюторов могут внешне очень похожи друг на друга.Но ни в коем случае нельзя ставить трамблер, рассчитанный на другой двигатель.

    Опытные автолюбители считают, что самыми надежными для Жигулей являются комплекты бесконтактной системы зажигания для ВАЗ 2106 от СОАТЭ. Подробнее о выборе конкретного комплекта вы можете узнать из следующего видео:

    Процесс замены и установка

    Обязательно подготовьте следующий набор инструментов для установки:

    • Плоскогубцы
    • Два типа отверток
    • Дрель и дрель диаметр которых совпадает с диаметром винтов крепления переключателя
    • ключей 8 и 10
    • гаечных ключей
    • 13 мм.

    Кстати, вот таким ключом с длинной ручкой будет крутить коленвал намного удобнее:


    Сначала разбираем:

    • Снимаем минусовую клемму с АКБ
    • Отсоедините все высоковольтные провода от свечей и от крышки трамблера.
    • Выкрутите свечи.
    • В свечном отверстии первого цилиндра отверткой поверните коленчатый вал в положение поршня в верхней мертвой точке.Метка на валу должна стоять напротив длинной метки.

    Что делать тем, кто не смог найти специальный ключ для прокрутки вала? Выйти из ситуации можно, повесив заднее колесо автомобиля. Поверните это колесо, и коленчатый вал тоже будет вращаться.

    Сейчас демонтируем старую систему:

    Процесс установки электронного зажигания на ВАЗ 2106:


    Первый запуск

    Иногда после установки электронного зажигания на ВАЗ 2106 машина отказывается заводиться.Это говорит о том, что нужно проверить, все ли было правильно настроено. Обратите внимание на подключение высоковольтных проводов. Проблема может возникнуть еще и из-за того, что бегунок в результате поворота крышки распределителя стал давать импульс не первому, а четвертому цилиндру.

    Лучше всего настраивать систему стробоскопом. Не у всех это есть. Но не стоит покупать в магазине сразу. Лучше всего пойти в автосервис и заказать там услугу первичной настройки.

    После установки бесконтактного зажигания вы почувствуете значительное увеличение динамики во время езды. Мотор будет работать ровно и стабильно, снизится расход топлива. Исправлять систему зажигания придется меньше. Однако на всякий случай нелишним будет иметь при себе запасной датчик Холла.

    (БСЗ) для владельцев классических моделей ВАЗ - это своеобразное усовершенствование машины. Такие устройства более надежны и практичны. Но чтобы установить бесконтактное зажигание ВАЗ 2106, необходимо учесть определенные нюансы.

    [Скрыть]

    Устройство БСЗ

    Бесконтактная система зажигания ВАЗ 2106 состоит из следующих конструктивных элементов:

    1. Основным устройством является распределитель или распределительный блок. Внутри этого элемента находится фотоэлектрический контроллер Холла и вакуумный привод, предназначенный для изменения угла опережения. Также в распределительный блок входит ползун, оснащенный подвижным контактным элементом.
    2. Катушка, предназначенная для формирования сигнала высокого напряжения. Этот элемент снабжен двумя обмотками - первичной и вторичной.Первый состоит из небольшого количества витков утолщенного кабеля, а второй - из тонкого проводника, но количество витков больше.
    3. Электронный модуль. Это коммутационное устройство с алюминиевым радиатором, предназначенное для охлаждения системы. Он также используется как монтажный элемент.
    4. Свеча зажигания. Они устанавливаются на блоке цилиндров и подключаются к распределительному устройству высоковольтными кабелями.
    5. Сам провод, соединяющий элементы конструкции между собой.
    Схема БСЗ для классических ВАЗ

    Первый контактный элемент катушки подключается к генераторному устройству через реле замка зажигания. Второй его компонент идет к электронному модулю. От катушки к распределительному механизму выводится высоковольтный кабель большого сечения. Из распределителя выходят два пучка проводов, которые соединяют его с коммутационным блоком и свечами зажигания.

    Принцип работы

    Система БСЗ будет работать на модели ВАЗ 2106 по такому алгоритму:

    1. После включения зажигания в результате поворота ключа на первичную обмотку подается напряжение 12 вольт.Это приводит к образованию в приборе электромагнитного поля.
    2. В результате вращения коленчатого вала один из поршней силового агрегата перемещается в положение верхней мертвой точки. Это приводит к отправке сигнала датчиком Холла на механизм переключения. Последний выполняет размыкание контакта между катушкой и источником напряжения. По своему качеству может использоваться аккумулятор или генераторный агрегат.
    3. При обрыве цепи во вторичной обмотке это приводит к появлению сигнала с напряжением от 20 до 24 кВ.Этот импульс передается по высоковольтному кабелю на ползун распределителя.
    4. Подвижный контактный элемент распределителя посылает сигнал на соответствующую свечу зажигания, где поршень находится в положении верхней мертвой точки. Между контактными элементами образуется сильная искра, которая воспламеняет горючую смесь, состоящую из топлива и воздуха в двигателе внутреннего сгорания.
    5. Шкив распределительного вала начинает двигаться в результате удара зубчатой ​​передачи, которая соединена с коленчатым валом.Когда другой поршень перемещается в положение верхней мертвой точки, вал прокручивается. Это приводит к соединению подвижного контактного элемента с другой свечой. Контроллер Холла подает следующий импульс, в результате чего цикл искрения повторяется.

    В обычных системах распределительный механизм не включает контроллер Холла. Вместо него установили контактную составляющую, коммутационный узел тоже отсутствовал. Процедуру разрыва электрической цепи выполняли механики; для этого использовался кулачок на валу распределителя.Этот элемент щелкнул по контактному компоненту БСЗ.

    Алексей Романов рассказал об особенностях БСЗ и сравнил контактные системы с бесконтактными.

    Как выбрать бесконтактное зажигание на ВАЗ 2106?

    В связи с тем, что автомобили ВАЗ 2106 оснащались различными двигателями, систему БСЗ необходимо устанавливать с учетом конструкции распределителя. Для силовых агрегатов объемом 1,3 и 1,5-1,6 литра закупаются различные трамблеры.В 1,3-литровом ДВС установлен узел с укороченным валом, а в остальных моторах шкив такой же длины.

    В комплект системы БСЗ входят:

    1. Распределительный блок. Его каталожный номер 38.3706-01 для 1,3-литрового двигателя. Для силовых агрегатов, рассчитанных на 1,5 и 1,6 литра - маркировка 38.37061.
    2. Катушка высокого напряжения. Каталожный номер 27.3705.
    3. Модуль управления системой. Каталожный номер 36.3734 или 3620.3734.
    4. Комплект соединительных кабелей.

    Распределительные устройства моделей ВАЗ 2106 и Нива ВАЗ 2121 внешне похожи, но они разные и не взаимозаменяемы. «Нивовские» механизмы имеют другие технические параметры и такой маркировки не имеют. Если говорить о производителях, то продукция от СОАТЭ зарекомендовала себя с положительной стороны.

    Для корректной работы БСЗ потребуются новые свечи зажигания - А-17ДВР, она не входит в комплект и покупается отдельно. Для более эффективной работы рекомендуется прокладка новых высоковольтных кабелей, особенно если их давно не меняли.

    Канал «Теория двигателей внутреннего сгорания» подробно рассказал о работе БСЗ и особенностях выбора системы для классических моделей.

    Подготовка к замене БСЗ

    Для выполнения ремонта неисправной системы зажигания своими руками или замены ее на более совершенную не требуется специальных инструментов. В гараже выполнять работы удобнее, но использование ямы необязательно. Поменять узел можно просто на улице, главное, чтобы освещение было качественным.

    Инструменты

    Перед выполнением задачи подготовлен следующий инструмент:

    • гаечный ключ с открытым зевом на 13, будет использоваться для демонтажа гаек, фиксирующих крепление распределителя;
    • гаечные ключи 10 и 8 потребуются для снятия катушки;
    • две отвертки - с плоским и крестообразным наконечниками;
    • плоскогубцы;
    • электродрель или ручной инструмент;
    • сверла, размеры которых должны соответствовать диаметрам саморезов, используемых для крепления коммутаторного устройства.

    Ремонт БСЗ на ВАЗ 2106 удобнее выполнять накидным ключом, оснащенным длинной ручкой. Его надевают на храповую гайку и используют для вращения коленчатого вала вручную.

    Подготовительные работы

    Перед выполнением снятия и установки бесконтактного зажигания проводятся подготовительные работы:

    1. Подкапотное пространство автомобиля открывается. Все действия, связанные с заменой, необходимо производить при обесточенной бортовой сети.Это предотвратит короткое замыкание и предотвратит выход из строя электрооборудования. Таким образом, отрицательная клемма отключается от клеммы аккумулятора.
    2. Отсоедините высоковольтные кабели от свечей зажигания. После отключения проводится визуальная диагностика их контактов. Если они повреждены, лучше сразу заменить провода. Остальные концы кабелей отсоединяются от распределительного устройства.
    3. Свечи зажигания откручиваются, для этого используется специальный ключ.
    4. Затем отвертку опускают в свечное отверстие первого цилиндра. Коленчатый вал вращается, пока поршень не поднимется в верхнюю мертвую точку. Метка на нем должна стоять перед длинной риской, которая находится на блоке цилиндров.

    При отсутствии ключа для гайки храповика процедура вращения коленчатого вала осуществляется поворотом заднего колеса машины. Его предварительно нужно вывесить, подставив машину на домкрат. При выполнении этой задачи автомобиль необходимо закрепить с помощью упоров, препятствующих откату.Чтобы прокрутить колесо, рычаг стояночного тормоза опускается и включается четвертая или пятая передача.

    Канал «ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ» рассказал об особенностях подготовки классических ВАЗов к замене системы зажигания.

    Удаление старой системы

    Процедура снятия всех элементов системы зажигания выполняется после сопоставления меток и подготовки новых деталей:

    1. Отсоединяется высоковольтный провод, идущий от катушки.Снимается крышка распределительного устройства, после чего необходимо запомнить положение ползунка. Чтобы действовать было удобнее, рекомендуется обозначить направление маркером или мелом на клапанной крышке силового агрегата.
    2. Отсоединены кабель и вакуумная трубка от распределителя; это шланг, который подключается к устройству карбюратора. Гаечным ключом на 13 откручивает гайку крепления узла. Механизм снят с блока двигателя. Между распределительным блоком и местом его установки есть уплотнительная резинка, ее нельзя потерять при снятии устройства.
    3. Гаечным ключом откручиваются гайки крепления высоковольтной катушки, отсоединяются кабели. При выполнении этой задачи нужно помнить, где были проложены провода, подключенные к реле замка зажигания и тахометра.
    4. Катушка снята, этот блок убран в сторону.

    Пользователь Sergey Avtocar 2nd CH подробно рассказал о порядке снятия свечей зажигания с двигателей классических моделей ВАЗ.

    Установка бесконтактной системы зажигания

    Устанавливаем и подключаем БСЗ после снятия неработающей системы:

    1. Сначала устанавливается прокладка со старого КРУ на новый, с него снимается крышка.Ползунок в трамблере повернут так, чтобы он был направлен к отметке. Распределительный вал устанавливается в гнездо и фиксируется гайкой. Затягивать до конца не нужно, так как нужно будет отрегулировать работу системы и еще раз ослабить гайку.
    2. Устанавливаются свечи зажигания. Перед установкой на них этих элементов рекомендуется установить зазор между электродами, он составляет 0,8-0,9 мм.
    3. Осуществлен монтаж крышки распределительного устройства, подключены высоковольтные кабели.При выполнении этой задачи необходимо учитывать номера цилиндров, они нанесены на верхнюю часть катушки.
    4. Вместо старого устройства исправлено новое. Если контактные элементы на катушке установлены в обратном направлении, то перед выполнением задачи фиксирующий хомут ослабляется. Затем корпус устройства поворачивается на 180 градусов. Катушка установлена ​​на машине.
    5. Переключающее устройство установлено рядом с местом короткого замыкания. Для этого демонтируется расширительный бачок с жидкостью для омывания лобового стекла.С помощью дрели просверливаются два отверстия в лонжероне кузова автомобиля, модуль фиксируется с помощью саморезов. Сам электронный компонент не следует устанавливать под резервуаром для жидкости. В противном случае при повреждении и протечке воды прибор может залиться, это приведет к его выходу из строя.
    6. Соединительные кабели подключаются к модулю управления, распределительному устройству и катушке. Для подключения используется схема, которая входит в комплектацию системы бесконтактного зажигания.Блок от механизма переключения необходимо подключить к разъему на распределителе. А проводники подключаются к контактным элементам с маркировкой «B» и «K», расположенным на катушке высокого напряжения. При подключении необходимо учитывать жилы, которые были прикреплены к старой катушке, они должны быть закреплены на новом устройстве таким же образом.
    7. На штуцере мембранного элемента КРУ закреплена вакуумная трубка, которая соединяется с карбюраторным устройством.Процедуру установки на этом можно считать завершенной.

    В более поздних версиях «шестерки» на корпусе имеются отверстия, предназначенные для фиксации коммутационного устройства. Они расположены на лонжероне слева, если смотреть в сторону автомобиля.

    Фотогалерея

    Демонтаж крышки ползунка путем отсоединения зажимов. Ключи откручивают провода от распределительного устройства. Подключение проводов к новой катушке зажигания. Подключение высоковольтных кабелей к новому распределительному устройству.

    Запуск двигателя и регулировка зажигания.

    . Когда это было возможно. для установки и подключения БСЗ может потребоваться настройка системы.Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбились и провода были подключены правильно, двигатель сразу запустится. После запуска силового агрегата двигатель должен прогреться, это займет несколько минут, можно помочь педалью газа. Затем нужно отрегулировать зажигание.

    Процедуру настройки можно выполнить несколькими способами:

    • на слух - этот вариант менее точен, но позволит правильно настроить систему;
    • с помощью стробоскопа.

    Если блок питания не запускается, а при пролистывании пускового устройства никаких действий не происходит, нужно убедиться в правильности подключения "высокого напряжения". Проблема может заключаться в повороте крышки распределительного устройства при установке системы. Если это произойдет, ползунок подаст импульсный сигнал на четвертый цилиндр вместо первого. Прокрутите крышку назад и проверьте правильность подключения проводов.

    Процедура регулировки угла опережения осуществляется поворотом корпуса распределителя, алгоритм действий следующий:

    1. На заведенном силовом агрегате необходимо ослабить гайку, фиксирующую корпус распределительного механизма.
    2. Устройство медленно прокручивает по и против часовой стрелки. Ориентироваться надо на слух. Важно, чтобы двигатель машины начал работать максимально стабильно. Угол прокрутки должен быть не более пятнадцати градусов.
    3. Когда силовой агрегат будет работать стабильно и не тройной, гайка КРУ затягивается до конца.

    Канал «Ато! Мото-Лайф» подробно рассказал о регулировке угла опережения на бесконтактных СЗ.

    Устройство подключается к клеммам аккумуляторной батареи, а также к высоковольтному кабелю цилиндра под номером 1 .Затем запускается силовой агрегат, и стробоскоп аккуратно подводится к установленным на блоке меткам. Устройство позволит определить расположение опасностей, которые находятся на шкиве, при работающем двигателе. С помощью ключа ослабляется гайка распределительного устройства и узел вращается. Необходимо следить за тем, чтобы эта отметка совмещалась с последней, самой короткой.

    Когда процедура настройки завершена, силовой агрегат автомобиля прогревается, необходимо протестировать проделанную работу, проехав в различных режимах.Если в результате нажатия газа из моторного отсека слышен металлический звон, значит в двигателе присутствует детонация. Это потому, что момент зажигания слишком ранний. Чтобы отрегулировать гайку распределителя, ослабьте и поверните устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

    На ВАЗ 2106 после замены системы зажигания обороты холостого хода силового агрегата могут увеличиться в результате улучшенного искрообразования. Чтобы снизить этот параметр до оптимального (около 900 в минуту), нужно закрутить болт объема топлива.На карбюраторных устройствах «Озон» этот элемент большой и находится с правой стороны, под ДВС. Если в машине установлен блок Solex, то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось демпфера.

    Канал по ремонту автомобилей своими руками подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

    Неисправности бесконтактной системы зажигания

    Подробный перечень причин неисправностей и вариантов ремонта приведен в таблице.

    .
    Причина проблемы Устранение
    Не заводится силовой агрегат автомобиля
    На коммутирующее устройство не поступают сигналы от контроллера Холла:
    • повреждение или обрыв электрической цепи между распределительным механизмом и переключателем;
    • Бесконтактное устройство вышло из строя.
    Для устранения проблемы:
    1. Диагностика целостности электрических цепей и мест их подключения.Поврежденные предметы необходимо заменить.
    2. Диагностика контроллера проводится с помощью переходника-штекера и тестера. Если прибор неисправен, его необходимо заменить.
    На первичное короткое замыкание не поступают сигналы:
    • Произошло повреждение или обрыв электрических цепей, соединяющих механизм переключения с замком или саму катушку;
    • поломка коммутационного устройства;
    • Произошла поломка замка.
    Для устранения неисправности выполняются следующие действия:
    1. Проводится диагностика целостности электрических цепей, если проводник поврежден, то он изменяется.
    2. Диагностика механизма переключения осуществляется с помощью осциллографа. Это устройство не подлежит ремонту, его нужно только поменять.
    3. Контактная составляющая замка диагностирована. Если он поврежден и не работает, его необходимо заменить.
    Импульсный сигнал не поступает на свечи:
    • приборы плохо закреплены в посадочных местах, произошло окисление или повреждение наконечников или изоляционного слоя «высокое напряжение», они загрязнены;
    • вышел из строя угол контакта или «застыл» в крышке трамблера;
    • произошла утечка тока в результате выгорания или образования трещин на крышке или во вращающемся устройстве распределителя, на его внутреннюю поверхность может влиять влага;
    • Вышел из строя резистивный элемент, установленный в роторном механизме КРУ;
    • Катушка вышла из строя.
    Для устранения проблемы выполните следующие действия:
    1. Диагностика соединения свечей и самих проводов. Если изоляция высоковольтного кабеля повреждена, провод необходимо заменить. То же самое касается проблем с чаевыми.
    2. Идет проверка угля. Если этот элемент неисправен, то его необходимо заменить.
    3. Крышка диагностируется и очищается при необходимости от влаги, а также копоти. Его заменяют. Механизм ротора меняется при появлении на нем трещин.
    4. Устройство резистора диагностировано и заменено на новое.
    5. Поврежденная катушка зажигания заменяется на новую.
    Электродные элементы свечей смазаны маслом. Между ними может появиться ненормальный зазор Элементы очищены и зазор между компонентами электродов отрегулирован
    Сама конструкция СЗ повреждена, на изоляторе могла образоваться трещина. Детали не подлежат ремонту; их заменяют новыми.
    Неправильно подключены высоковольтные кабели к контактам крышки распределителя Подключение проводов производится заново. Их нужно комбинировать в таком порядке - сначала первый, затем третий, четвертый и второй
    Установка момента зажигания неправильно отрегулирована Выполняется установка крутящего момента
    Силовой агрегат нестабилен на холостом ходу
    Комплект раннего зажигания в цилиндрах двигателя Необходимо отрегулировать угол опережения
    Слишком большой зазор между электродными элементами свечей Проведите диагностику и настройте этот параметр.
    Силовой агрегат нестабилен при движении на высоких скоростях
    Произошло ослабление пружинных элементов противовесов регулирующего механизма подачи в распределительном механизме Незакрепленные детали необходимо заменить. Диагностика функционирования центробежного регулирующего устройства. Поверка производится на стенде
    Неисправности двигателя ВАЗ 2106 вне зависимости от режима работы
    Повреждены проводники в БСЗ.Возможное ослабление цепей зажимов или окисление выводов на кабелях Диагностика ЛЭП на целостность. При повреждении жилы меняют
    Износ электродных элементов или смазка самих свечей. Они могли образовать серьезный депозит. При сильном износе на изоляторе появляются трещины. Проведена диагностика свечей, отрегулирован зазор между электродными элементами. Детали, на которых не видны видимые повреждения, необходимо заменить.
    Износ или повреждение контактного угля, установленного в крышке распределителя Изделие ремонту не подлежит, его меняют на новый.
    Прожиг центрального контактного элемента на роторном механизме распределителя Контакт подлежит замене. Если ожог несерьезный, то можно попробовать его почистить
    Трещины, грязь или сажа на вращающемся устройстве. Деталь находится в распределителе. Диагностика механизма или крышки.Поврежденные предметы заменяются новыми.
    Произошла поломка механизма переключателя. В результате форма сигнала на первичной обмотке катушки не будет соответствовать нормированным параметрам. Выполняется диагностика прибора, требуется осциллограф. Если выключатель вышел из строя, его необходимо заменить.
    Силовой агрегат не развивает мощность при движении, отклик двигателя на дроссель снижен до минимального
    Неправильная установка угла опережения зажигания. Требуется диагностика и регулировка крутящего момента
    Начали заклинивать гири контрольного свинцового устройства. Проблема может быть в ослаблении пружин. Выполняется диагностика и замена вышедших из строя деталей.
    Произошла поломка механизма переключателя. Форма волны на первичной обмотке неправильная. Выполняется диагностика прибора, для этого используется осциллограф. Если узел поврежден, то он меняет на новый.

    Телеканал «Майстерня» показал процедуру ремонта бесконтактного дистрибьютора в гаражных условиях.

    Плюсы и минусы установки БСЗ

    Основные преимущества БСЗ на ВАЗ 2106:

    1. Простота ремонта и обслуживания по сравнению с контактными системами.
    2. Срок службы комплектующих намного выше.
    3. Уменьшение количества электромагнитных помех, связанных с образованием искры на контактных элементах.
    4. Возможность обеспечить более равномерную работу силового агрегата. BSZ позволяет стабилизировать угол опережения во время езды. Это способствует лучшей экономии топлива.
    5. Повышенная мощность искры из-за повышенного пикового напряжения сигналов высокого напряжения. Это связано с увеличенной разностью потенциалов во вторичной цепи.
    6. Упрощенный пуск энергоблока при низких температурах.
    7. Улучшение динамических характеристик автомобиля.
    8. Горючая смесь в цилиндрах двигателя горит лучше.Это помогает снизить концентрацию окиси углерода.

    Согласно отзывам, можно выделить следующие недостатки 2106:

    1. Высокая цена. Цена комплекта будет не менее двух тысяч рублей.
    2. Слабый контроллер Холла. Этот датчик часто выходит из строя на БСЗ. Рекомендуется взять с собой один запасной контроллер на случай, если проблема возникнет в дороге.
    3. Коммутационный узел имеет ресурс использования, но на самом деле срок службы может быть меньше заявленного.На практике такие механизмы обычно работают пять и более лет. Но иногда возможен преждевременный выход устройства из строя даже через несколько месяцев после установки. Эта проблема типична для азиатских производственных механизмов.
    4. Блок управления БСЗ неразборный, поэтому в случае поломки не подлежит ремонту, только замене.
    5. Электронные компоненты БСЗ отличаются высокой чувствительностью к скачкам напряжения, если генераторный агрегат в автомобиле работает с перебоями. Также возможен выход из строя элементов в результате электромагнитного воздействия.

    Видео «Реальный отзыв потребителя об использовании БСЗ»

    Канал «ВАЗ 2101-2107 РЕМОНТ И СЕРВИС» представил реальный отзыв автовладельца, который установил бесконтактную систему зажигания на классический ВАЗ.

    Большинство владельцев автомобилей ВАЗ, которые принято называть «классикой», часто сталкиваются с проблемами зажигания. Все дело в том, что, несмотря на общую надежность этого автомобильного агрегата, у него есть один серьезный недостаток - контактная группа прерывателя, имеющая сразу массу присущих недостатков, которые то и дело вызывают проблемы с зажиганием.Если вам надоело ремонтировать заводскую систему зажигания на своем автомобиле ВАЗ 2106, то подумайте об установке бесконтактной системы зажигания, которая решит большинство ваших проблем.

    Обратите внимание, что, заменив заводскую систему зажигания на бесконтактную, можно не только больше не испытывать проблем с зажиганием, но и получить некоторые дополнительные преимущества, в том числе большую динамичность автомобиля и более легкий запуск двигателя при низких температурах. но при запуске играет большую роль, о неисправностях которой вы можете узнать на нашем сайте.

    В чем разница между бесконтактной системой электрического искрового зажигания и заводской системой зажигания?

    В отличие от заводской конструкции зажигания, в бесконтактной схеме открытие и закрытие выходного транзистора используется для замыкания и размыкания цепи. Благодаря такой конструкции напряжение на свечах автомобиля увеличивается, а также искровой заряд начинает производить большее количество энергии. Плюс, благодаря такой конструкции, напряжение на электродах свечей зажигания автомобиля не падает на малых оборотах двигателя, что положительно сказывается на запуске двигателя в неблагоприятных условиях.

    5. Система свечей зажигания для подачи искры в систему цилиндров
    Зазор свечей БСЗ серийного автомобиля АвтоВАЗ шестой серии составляет от 0,7 до 0,8 миллиметра. Это позволяет пробить воздушный зазор и воспламенить горючее вещество в системе цилиндров автомобиля.

    Какие приспособления подготовить для монтажа БСЗ на шестерку?

    Для замены заводской системы зажигания Шестерки на систему зажигания с бесконтактной подачей электрической искры необходимо подготовить следующий комплект устройств:

    1.Ключ восемь, десять и тринадцать.
    2. Крестовая отвертка.
    3. Электродрель и дрель по металлу диаметром, соответствующим диаметру шурупов.
    4. Два винта.

    Видео. Электронное зажигание своими руками ВАЗ 2106

    Установка бесконтактной системы зажигания ВАЗ 2106

    Монтаж системы зажигания с бесконтактной подачей электрической искры в систему цилиндров производить только после полной регулировки трамблера.

    1. В первую очередь необходимо снять с распределителя его крышку, к которой прикреплены высоковольтные электрические провода.

    3. Из-за непродолжительных запусков системы стартера необходимо установить линию резистора, которая должна быть перпендикулярна двигателю. После того, как вы установите направление резистора, вы больше не сможете вращать коленчатый вал двигателя транспортного средства, пока все работы не будут завершены.

    4. На правой стороне корпуса распределителя пять меток, служащих для правильной регулировки зажигания.Чтобы правильно поставить новый трамблер, сделайте отметку на двигателе машины в месте напротив средней отметки старого трамблера.

    5. Теперь нужно отсоединить провод, соединяющий катушку и распределитель, а также открутить гайку распределителя ключом на тринадцать, который фиксирует его и разобрать.

    7. После того, как распределитель расположен на штатном месте и отрегулирован по метке, необходимо закрепить его гайкой.

    8. После этого устанавливаем на законное место крышку, предназначенную для трамблера, который был установлен на предыдущем шаге.Как только крышка смонтирована, к ней необходимо подключить высоковольтные электрические провода.

    9. Следующим шагом будет замена катушек, так как катушки от традиционной системы зажигания не подходят для системы зажигания с бесконтактной подачей электрической искры в систему цилиндров.

    10. Далее необходимо подключить все штатные провода к смонтированной катушке системы зажигания. Очень важно не забыть подключить трехконтактный высоковольтный провод, соединяющий распределитель и катушку.

    11. Теперь нужно установить выключатель. Самый простой способ - разместить его в свободной зоне, которая находится между левой фарой и омывателем. Для его фиксации просверливаем электродрелью отверстия под уши и прикручиваем на саморезы. Не забудьте подключить его к системе зажигания соответствующим проводом.

    12. Далее необходимо проверить правильность подключения всех проводов.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
