Схема подключения фотореле для уличного освещения

Для автоматического включения и выключения освещения, электрических приборов, в цепь питания встраивается фотореле. В светлое время фотореле отключается, а в темное — включается.

Характеристика реле

Прибор представляет собой датчик, чувствительный к световым лучам. При действии на него УФ излучения, фотореле проявляет свойства диэлектрика, без освещения является полноценным проводником тока:

  • рабочее номинальное напряжение 230 В;
  • ток номинальной нагрузки 2,2 кА;
  • потребляемая мощность 6,6 Вт;
  • рабочие температуры -25 до 40.

Состав сумеречного выключателя:

  • светочувствительный элемент, который реагирует на любые изменения освещенности;
  • датчик, настроенный на изменение электрического тока;
  • реле для коммутирования тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы не было искажения в движении светового потока.

Подключение фотореле

Для подключения фотореле воспользуйтесь следующей инструкцией:

  1. Небольшая схема подключения фотореле размещается в корпусе, из него выходят проводники для питания и освещения. Крепление фотореле осуществляется с помощью кронштейна и выбирается место, в котором на прибор попадают прямые солнечные лучи.
  2. Регулировка порога срабатывания осуществляется с помощью специального регулятора, позволяющего получать срабатывание в различных условиях.
  3. Регулятор крепят снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5–50 Люкс, мощность составляет 1–3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотореле так, чтобы датчик располагался вне переключателя, а соединялись обе детали с помощью кабеля. Подобный вариант установки подходит для сложных систем, размещенных в специальных щитах, где отсутствуют солнечные лучи.
  5. Подключение можно выполнить и с помощью таймера, если запрограммировать его на выключение и включение. В результате, через равные промежутки времени срабатывает датчик, это удобно для светлого времени, дает возможность экономить энергию, увеличивает эксплуатационный период прибора. Таймер обладает специальной памятью, рассчитанной на 1 – 12 месяцев. Настройка программы позволяет работу датчика сделать корректной, учитывать продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью.

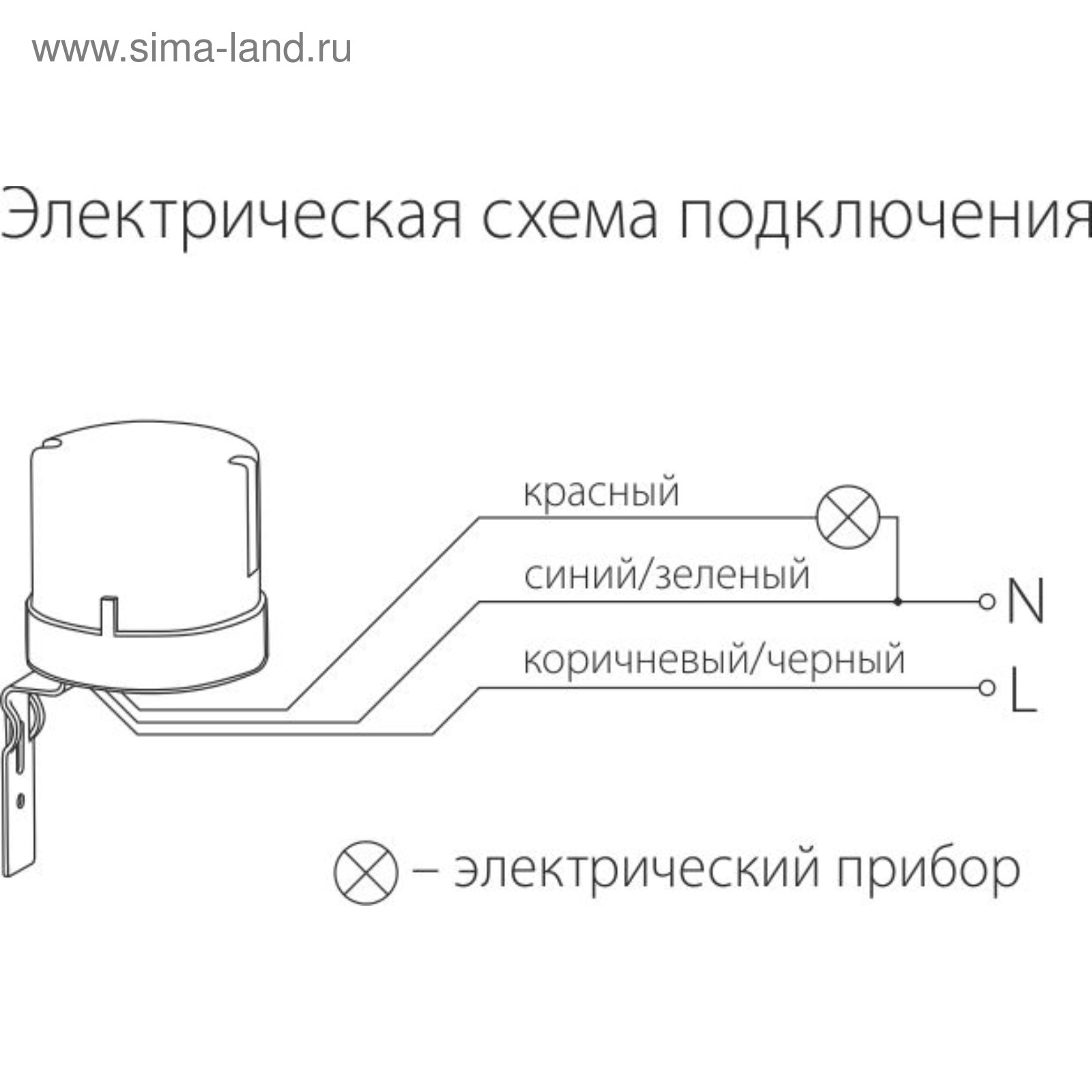

Правильное соединение проводников:

  • коричневый проводник соединяют с фазой от постоянной сети;
  • синий проводник является «нулем», к нему нужно подсоединить проводник от лампочки;
  • красный проводник считается управляющим, он связывает лампу и регулятор.

В некоторых случаях сеть имеет в качестве заземления дополнительный проводник, его задача – не допустить попадания на корпус напряжения. В подобных случаях проводник идет на лампу, исключая регулятор.

Внимание! В зависимости от производителя фотореле, возможны некоторые различия в цветах, поэтому важно иметь представление о принципиальной схеме его подключения.

  • Подключение фазы всегда осуществляется к регулятору;
  • ноль направлен к регулятору и идет на лампочку;
  • фаза идет на лампу из регулятора.

Подобное устройство функционирует в открытом пространстве. Для защиты от воды и попадания мелких предметов, оно обладает защитой IP 44.

Суть работы фотореле

Датчики, установленные в фотореле, выполняют функцию как фототранзистор, фоторезистор, фототиристор, фотодиод. У каждого варианта есть свои особенности в работе:

  • резисторы способны измерять величину собственного сопротивления;
  • транзисторы помогают регулировать в процессе облучения электрический сигнал;
  • симисторы реагируют с положительной либо отрицательной гармоникой, подают на главную схему сигнал;
  • тиристоры способны при УФ облучении взаимодействовать, работать при постоянном токе;
  • диоды после попадания на них солнечных лучей, вырабатывают импульс, пропорциональный интенсивности светового луча.

Специфика подключения фотореле

При подключении фотореле следует знать некоторые особенности:

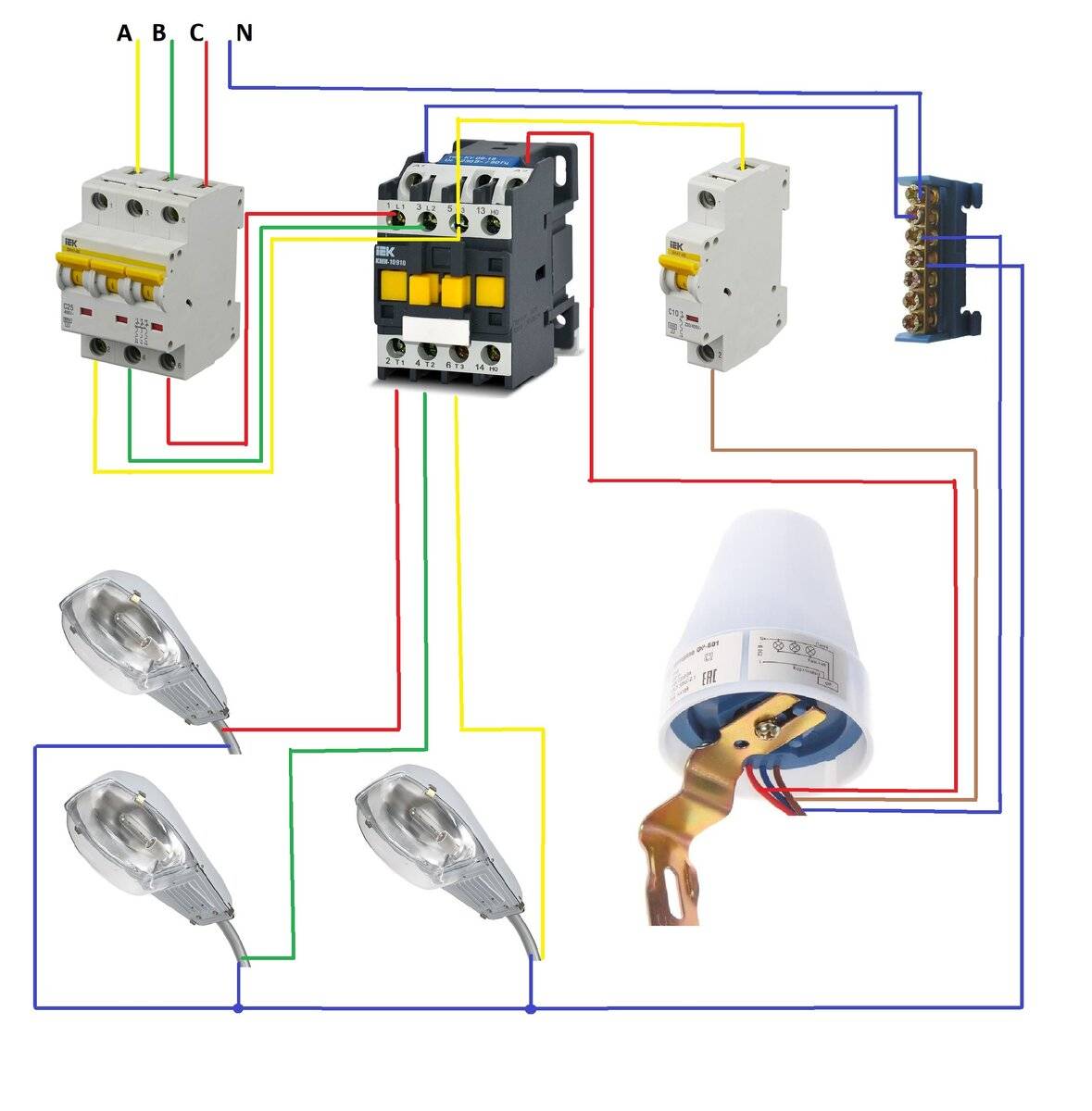

  • в тех случаях, когда требуется управление сразу несколькими лампами, потребуется дополнительный контроллер. Эта деталь будет от регулятора получать сигнал и влиять на уровень освещения;
  • для автоматического включения и выключения освещения электрических приборов в цепь питания встраивается фотореле. В светлое время фотореле отключается, в темное время включается;



Внимание! До того как приступать к подключению реле, удостоверьтесь в том, что оно в полной мере соответствует всем техническим характеристикам (особое внимание уделите мощности). В противном случае используйте вспомогательные переключатели, так как реле не выдержит, испортится.

  • подбирая фотореле для наружного освещения, уделите внимание способу его подключения. При присутствии дополнительных клемм, предназначенных для крепления проводов, монтаж детали будет несложным. При установке фотореле, в схеме которого не предполагается клемм, придется дополнительно приобрести распределительную коробку. В нее укладываются все провода, гарантируется их защита от попадания влаги;
  • проверьте наличие на корпусе качественной схемы подключения фотореле. Те производители, кто пренебрегает рисунком схемы, не заслуживают доверия.

Плюсы использования фотореле:

  1. Существенная экономия электрической энергии. Днем датчик отключается, не нужно платить за неиспользованную электрическую энергию.
  2. Можно дополнительно ставить датчик движения, экономя энергию и в темное время.

Применение для уличного (наружного) освещения подобного реле, позволяет в полной мере контролировать время свечения ламп. Они функционируют только в то время, когда освещение действительно необходимо. Благодаря параллельному комбинированному соединению, появляется возможность контролировать работу всех ламп. Подобная автоматизация существенно повышает срок эксплуатации ламп, упрощает условия эксплуатации системы.

Нет необходимости искать специального человека, который постоянно будет осуществлять контроль освещения, экономия энергии идет автоматически.

Как подключить фотореле к светильнику легко и быстро

Несмотря на кажущееся разнообразие представленных на рынке моделей фотореле, принцип действия у них во многом схож. Главным узлом в них является фоточувствительный элемент, способный изменять свои электропроводящие свойства в зависимости от интенсивности падающего на него светового потока. Чаще всего в качестве фотоэлементов выступают либо фотодиоды, либо фототранзисторы. Фотоэлемент подключается к управляющей плате, основное назначение которой – контроль параметров светочувствительного устройства. Как только уровень освещения изменится и из-за этого поменяются параметры фотоэлемента, управляющая плата подает напряжение на исполнительный механизм. В качестве последнего обычно выступают реле, позволяющие замыкать и размыкать провода цепи электроснабжения уличного освещения.

В каждом фотореле имеются также возможность регулирования порога срабатывания. Осуществляется данная настройка изменением сопротивления переменного резистора, включенного в цепи управляющей платы.

Современные модели также обладают способностью изменять время задержки срабатываний на включение и отключение, реализованной посредством таймеров. В некоторых образцах имеются и датчики движения, позволяющих включать уличное освещение только в тех случаях, когда напротив места установки фотореле наблюдается какое-либо движение.

В паспорте любого фотореле в обязательном порядке приводятся основные его характеристики. Поэтому для безошибочного выбора стоит обращать на каждый пункт, среди которых важнейшее значение имеют следующие. Напряжение питания. Чаще всего это 220 В при 50 Гц. Использовать для уличного освещения варианты с напряжением питания 12 В или 24 В возможно, это не всегда рационально из-за необходимости покупать дополнительно, где-то размещать и соответствующим образом защищать блоки питания. Максимальный коммутируемый ток. Данный параметр приобретает значение лишь в том случае, когда планируется использовать прибор для управления большим количеством светильников. В случае же применения для систем освещения садовых дорожек, подъезда к гаражу или дому, эти цифры большого значения не имеют, т.к. хватает возможностей даже простейших моделей. Порог включения. Отражается в люменах и обычно указывается диапазоном, поскольку почти все фотореле допускают регулировку этого параметра. Задержка включения. Обозначается в секундах. При наличии возможности регулировки, в паспорте указывается допустимый диапазон изменения. Задержка выключения. Здесь все аналогично задержке включение. Отличие может состоять лишь порядке цифр и широте диапазона регулировки.

Потребляемая мощность. Данный параметр обозначается двумя цифрами: отдельно для режима ожидания и активной работы. В первом случае потребляемая мощность обычно не превышает 1 Вт, во втором – 2-5 Вт. Степень защиты. Чаще всего указывается либо IP65, либо IP40. Фотореле с IP 65 могут устанавливаться под открытым небом, с IP40 – только в защитном кожухе или в помещении. Иногда степень защиты указывается двумя цифрами: отдельно для клеммника и самого прибора. Кроме того, стоит обратить еще и на такие характеристики, как диапазон рабочих температур, габаритные размеры, а также на способы монтажа и подключения электросети.

Основные типы устройств для включния уличного освещения

Для систем уличного освещения чаще всего используются фотореле следующих типов: С фотоэлементом внутри корпуса. Такие фотореле очень удобны для полной автоматизации уличного освещения. имеют полностью герметичный корпус с прозрачной частью напротив фотоэлемента; С внутренним фотоэлементом и таймером. Присутствие таймера позволяет автоматически отключать освещение не только с наступлением рассвета, но и по прошествии заданного временного интервала. В зависимости от модели таймера существуют фотореле с возможностью программирования на сутки, неделю и так вплоть до года. Это весьма удобно, т.к. можно отдельно задавать алгоритм работы уличного освещения для будних и выходных дней, а также имитировать присутствие жильцов в случае их отъезда; С выносным фотоэлементом. Отличаются надежностью, поскольку вся электроника и исполнительный механизм может монтироваться в помещении, а нечувствительный к воздействию температур фотоэлемент выносится удобном месте на улицу. Выбор между данными разновидностями должен производиться с учетом имеющихся требований, возможностей коммутации и бюджета.

Схема подключения и порядок установки

Существует две простых схемы подключения, зависящих от конструкции устанавливаемых модулей. Под особенностями конструкции здесь понимается наличие у прибора либо трех выводов,либо двух (или кратного двум количества, как это делается у моделей, допускающих подключение нескольких фонарей, ламп или прожекторов непосредственно к корпусу фотореле). Как подключить фотореле с тремя выводами к освещению

В этом случае на корпусе устройства будет иметься три вывода, представленных проводами красного, синего и коричневого цвета. Подключение должно осуществляться следующим образом: коричневый провод подсоединяется к вводу фазы в монтажной коробке; синий – к нулевому проводу все в той же монтажной коробке. К этой же клемме будет подключен и нулевой провод, идущий к лампе; красный – к той клемме в монтажной коробке, с которой будет выводиться фаза на осветительный прибор.

Подключение устройств с двумя выводами

ввод фазы подключается к соответствующей клемме на корпусе фотореле; аналогичным образом подключается нулевой провод; осветительные приборы подключаются к соответствующим выходным клеммам для фазы и нуля. Если на выходе фотореле лишь только одна пара контактных клемм, то и в этом случае существует возможность управлять сразу несколькими лампами. Для этого достаточно подключить их к выходу фотореле параллельным способом. Кроме того, существуют модели фотореле, предназначенные для эксплуатации в сетях с заземлением. Отличаются они лишь наличием дополнительных клемм, куда и подключаются заземляющие провода. Однако при использовании современных осветительных приборов с тремя выводами и при наличии соответствующей электросети, вполне возможно применять и фотореле без ввода заземления. Для этого в монтажной коробке задействуется еще одна клемма, к которой подключается заземление и от которой разводятся зеленые провода для ламп. Чтобы не ошибиться с правильностью произведенного подключения, лучше всего еще до начала всех работ полностью разобраться в схеме подключения, всегда указываемой в техническом паспорте фотореле.

Как монтаж прибора зависит тот его конструкции

герметичные модели закрепляются с помощью монтажного кронштейна, входящего в комплект поставки; фотореле, предназначенные для монтажа в помещении или защитном кожухе, закрепляются винтами посредством отверстий в корпусе устройства. Выносной датчик в этом случае крепится на улице в подходящем месте. При выборе места для установки фотореле или фотоэлемента придерживаются следующих правил: монтируются они на солнечном месте; поблизости не должно находиться ни навесов, ни высоких стен или заборов, которые могут набросить тень на прибор и спровоцировать ложное срабатывание. Последнее правило справедливо и относительно деревьев.

Если установка фотореле производится зимой, то с наступлением теплого времени года распустившаяся листва способна создать мешающее нормальной работе затенение.

Выгода от использования автоматических выключателей данного типа Установка фотореле в качестве управляющего устройства для систем выгодна со всех точек зрения. Во-первых, снимается необходимость самостоятельного контроля за работой освещения. Во-вторых, за счет уменьшения времени работы ламп достигается экономия электроэнергии. В-третьих, система освещения обретет способность выполнять некоторые охранные функции, включая свет даже при отсутствии хозяев дома. Наконец, установка фотореле представляет собой процесс, мало чем отличается от монтажа прочих электроприборов. Поэтому подобное дооснащение можно выполнить собственными руками, не прибегая к помощи высокооплачиваемых специалистов-электриков.

Как подключить фотореле для уличного освещения? Схемы подключения.

Что такое фотореле?

Фотореле — это устройство, снабженное с выносным или встроенным сумеречным датчиком, которое встроено в электрическую цепь для осветительых приборов. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

Как правильно выбрать фотореле?

Для правильного выбора фотореле, нужно знать какой вид датчика будет удобней использовать в конкретных условиях, выносной или встроенный и обязательно учесть токовые характеристики фотореле. Они, как и во всяком электрическом приборе, имеют ограничение по коммутации тока в амперах.

сумеречный выключатель 10Асумеречный выключатель (таблица)сумеречный выключатель 20Асумеречный выключатель (таблица)

Принцип работы фотореле

Светочувствительное устройство, постоянно подключенное к электрическому питанию, замеряет уровень естественной освещенности контролируемого пространства. Датчик, реагирующий на освещение, подает сигнал на схему реле, замыкая – включая освещение в сумерки и размыкая — выключая освещение в светлое время суток.

замер уровня освещенности контролируемого пространства

Структурная схема фотореле

устройство датчика фотореле

В состав сумеречного выключателя могут входить:

  • светочувствительный элемент, реагирующий на колебания освещенности;
  • датчик фотоэлемента, воспринимающий изменения тока;
  • усилитель электрического тока;
  • коммутирующий прибор в виде реле.

Схемы фотореле (сумеречный выключатель)

Сумеречный выключатель (фотореле)сумеречный выключатель (день-ночь)

Схема фотореле с выносным датчиком

Особенности конструкций сумеречных выключателей

Современные простые фотореле для небольших светильников выпускаются в едином пластмассовом корпусе с возможностью крепления на стену или непосредственно на фонарь тыльной стороны.

В случае превышаемой мощности подключаемых через фотореле осветительных приборов коммутировать его в цепь следует через магнитный пускатель или контактор соответствующей нагрузки.



Сложные приборы сумеречного освещения выпускаются двумя составляющими (внешнего датчика фотоэлемента и измерительно-коммутационного устройства), расположенных в щитовой и соединяемых проводами.

Монтаж фотодатчика,  реагирующего на движение, выполняется с учетом обеспечения обзора контролируемой территории.

Подключение нескольких осветительных приборов на одну выходную группу сумеречного выключателя проводится по параллельной схеме.

Большинство фотореле, защищены системой помехозащитой (выдержка времени) от ложных срабатываний. Но, все равно, датчики устройства нужно располагать в дали от возможных попаданий посторонних источников света, чтобы исключить эффект мигания ламп.

Фотодатчик замеряет естественную освещенность по одному из принципов

  • фоторезистора;
  • фотодиода;
  • фототранзистора;
  • фототиристора;
  • фотосимистора.

Чувствительным элементом, воспринимающим световой поток во всех этих конструкциях работает p-n переход, созданный на стыке двух различных полупроводниковых металлов с р- и n- проводимостью, который .способен вырабатывать электрический заряд при облучении светом.

Электрическое сопротивление фоторезистора зависит от интенсивности падающего светового потока.

Фотодиод формирует электрический заряд, соответствующий интенсивности света за счет фотовольтаического эффекта.

Фототранзистор устроен как оптоэлектронный полупроводник, является аналогом обычного биполярного транзистора, в котором область базы облучается светом для регулирования электрического сигнала.

Фототиристор предназначен для работы в цепях постоянного тока, сконструирован оптоэлектронным полупроводником со структурой обыкновенного тиристора, включаемого в работу током от потока света, направленного на светочувствительную матрицу,.

Фотосимистор сконструирован для работы с переменным током. Его можно представить упрощенной конструкцией из двух фототиристоров. Каждый из них реагирует на положительную или отрицательную составляющую полупериода гармоники. Синхронизацией тока для подачи на управляющий электрод занимается специальная схема.

Технические характеристики фотореле

К основным параметрам, влияющим на выбор сумеречного выключателя, относят:

  • номинальное напряжение питания.

Внимание! Электронные приборы, выпускаемые за рубежом, предназначены для работы с напряжениями, стандартизированными в чужих странах. Они могут составлять величину 127 или 110 вольт, что не обеспечит их стабильную работу в электросети 220 вольт.

  • мощность потребления электроэнергии и тепловую нагрузку светильников, которую должны надежно выдерживать выходные контакты сумеречного выключателя;
  • условия эксплуатации прибора, влияющие на конструкцию и выбор степени защиты корпуса:
    • работа при атмосферных осадках;
    • возможность засорения пылью и посторонними предметами;
    • поддержание температурного режима;
    • светочувствительность датчика и настройки порога срабатывания по освещенности;
    • типы коммутируемых светильников. Простые сумеречные выключатели предназначены для работы с активными нагрузками, создаваемыми разогревом нити накаливания обычных ламп Ильича и галогенных конструкций. Все остальные виды, включая люминесцентные и энергосберегающие, создают реактивную составляющую нагрузки.

У метало-галогенных, натриевых и ртутных ламп при запуске создается бросок пускового тока, который может выжечь контакты.

Конструкция фотореле

Элементная база

Первые фотоэлементы создавались исключительно на аналоговых элементах с электромеханическими реле. Такие устройства успешно работают со 2-й половины 20-го века до настоящего времени.

По мере развития науки, послужившей бурному производству робототехники, стали массово выпускаться полупроводниковые устройства, на базе которых создавались конструкции статических фотореле.

Освоение микропроцессорной техники позволило управлять сложными осветительными установками посредством контроллеров, учитывающих специфические условия местности, включать датчики, реагирующие на движение или другие факторы.



Фотореле с выносным датчиком

Оцените качество статьи:

Схема подключения фотореле для уличного освещения своими руками

Сегодня речь пойдет об устройстве для автоматического включения/выключения осветительных приборов. Официальное его название – фотореле для уличного освещения. Оно значительно упрощает эксплуатацию источников света, создавая тем самым дополнительный комфорт жильцам. Мы рассмотрим самые популярные вопросы об этом приспособлении и узнаем, стоит ли тратиться на подобное оборудование и можно ли правильно своими руками подключить такое устройство.

Что такое фотореле и как оно работает

Люди с давних пор стремятся к автоматизации как на работе, так и в быту. А фотореле – это логическое усовершенствование (разновидность) обычного механического переключателя, иначе называемого сумеречный выключатель или светореле.

Оно служит для автоматического управления электрическими цепями различных источников света, в зависимости от интенсивности наружного освещения. Действующими элементами устройства являются:

  • Датчик света. Его фотоэлемент реагирует на изменение уровня освещенности и передает сигнал на реле.
  • Реле. Получает информацию от датчика и в соответствии с выставленными параметрами управляет (замыкает/размыкает) электроцепью светильника.

Вот и весь принцип работы фотореле. С помощью специального регулятора на корпусе можно выставлять порог срабатывания прибора. Так можно добиться более или менее раннего включения/отключения света в зависимости от ваших потребностей.

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

  • Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
  • Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.

В последнее время все популярнее становится система под названием – «Умный дом», где царит полная автоматизация. Так вот, фотореле занимает в ней не последнее место, используясь в совокупности с датчиками движения и другими «умными» приспособлениями.

Разновидности

По типу конструкции фотореле для уличного освещения делятся на два вида:

  1. У первого все составляющие части находятся в одном корпусе. С одной стороны, это довольно удобно, закрепил его рядом с нужным светильником, подключил и готово. С другой стороны, устройство получается более громоздким, что не всегда удобно. Зато не нужно тянуть провода до распределительного щита.

Фотореле фр-601 и фр-602

  1. У этих устройств выносной фотоэлемент располагается снаружи, а само реле крепится в щитке на дин-рейку. Такое исполнение надежно защищает устройство от повреждения, атмосферных осадков и т. п, а небольшой датчик будет менее заметен.

Реле с выносным фотодатчиком для установки в щитке

Приборы типа ФР-601 или ФР-602 имеют регуляторы в нижней части корпуса и обозначаются «+» и «—». У реле с выносными датчиками такие регуляторы расположены на внутренней части фотореле, которая располагается в распределительном щите. При повороте в сторону минуса, чувствительность датчика снижается и реле срабатывает только при сильной темноте, а подкручивая в плюс, наоборот, когда еще достаточно светло.

Наиболее популярные и надежные производители фотореле: ФР, ИЭК, LXP, CSM. Они довольно неприхотливы в эксплуатации и обслуживании.

Помимо обычных фотореле с регулятором, есть также устройства сдатчиком движения. То есть даже после того, как стемнело свет будет выключен до тех пор, пока кто-нибудь не подойдет к датчику. Это может значительно экономить электроэнергию, потому ночью передвижение людей обычно минимально.

Пример фотореле с датчиком движения и лампой ДРЛ

Самые навороченные модели оснащаются таймерами, которые можно запрограммировать на разный режим работы. Принцип их действия простой – летом темнеет намного позже, чем зимой, поэтому такие приборы регулируются на каждый промежуток времени отдельно, вплоть до годового цикла.

Фотореле фр-136 с таймером

Подбираем параметры устройства

Прежде чем купить фотореле, нужно определиться с техническими характеристиками прибора:

  1. На какое напряжение оно рассчитано. В большинстве случаев это 220 вольт, импортные модели могут иметь требование на 110 или 127 В. Встречаются приборы на 12 и 24 В (чтобы подключить такие к обычной сети понадобится блок питания). Загляните в щиток, чтобы узнать напряжение вашей сети.
  2. Значение максимального тока нагрузки. Чаще всего этот параметр имеет диапазон от 5 до 16 А. Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
  3. Диапазон срабатывания датчика. В стандартном исполнении приборы имеют границы от 5 до 50 Лк (люкс – единица измерения освещенности). Модели подороже обладают более точной регулировкой.
  4. Потребление мощности устройства в покое (от 0,1 до 1 Вт) и при срабатывании (от 2 до 10 Вт).
  5. Интервал времени (от 15 до 30 сек.) при случайном затемнении фотоэлемента. Если на датчик ненадолго попадет сильная тень или свет фар, это предотвратит ложное срабатывание.
  6. Степень защиты корпуса устройства от внешних факторов. Для уличного освещения обычно выбирают с индексом – IP 65 или IP 44, маркировка IP 40 говорит о том, что фотореле можно использовать под открытым небом только с защитным кожухом.
  7. Максимально допустимая температура наружного воздуха для нормальной работы фотореле, этот диапазон составляет от -20 до +50 ⁰С.
  8. Размеры устройства выбирают в зависимости от месторасположения прибора, габаритов щитка. Нужна ли компактная внешняя часть или это не так важно, все подбирается индивидуально.

Установка фотореле

Перед монтажом системы под управлением фотодатчика следует знать некоторые детали процесса:

  1. Выбирая место установки фотореле для уличного освещения учитывайте, чтобы свет от источника не попадал на фотоэлемент.
  2. Избегайте мест установки с агрессивной средой (химические и легковоспламеняющиеся, горючие материалы).
  3. Не допускается монтаж устройства «вверх ногами». То есть основание должно быть направлено вниз, во избежание попадания воды, пыли и т. п.
  4. Убедитесь, что технические характеристики устройства соответствуют параметрам вашей электросети.

Схема подключения

Чтобы своими руками произвести подключение фотореле вы можете обратиться к следующей схеме либо изучить документацию к прибору. В ней или на обратной стороне устройства обязательно должно быть схематичное изображение подключения.

Схема подключения фотореле

Это самая простая схема, согласно которой правильно собрать электроцепь самостоятельно не составит труда даже неопытному человеку. Расцветка выходящих проводов может быть любой, нулевой кабель чаще всего бывает синего цвета, фазный черного или коричневого, а красный – питающий, на лампу. Все соединения проводов рекомендуется производить в распределительной (монтажной) коробке (см. фото ниже), используя специальные зажимы или клемники.

На следующей схеме показано, как правильно подключить фотореле для уличного освещения с датчиком движения. На данной схеме дополнительно присутствует провод заземления (зеленый), выходящий из щита с нулевым и фазным. Датчик движения просто является дополнительным звеном, в цепи разрыва фазы.

Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле

Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения:

Схема фотореле для уличного освещения с выносным датчиком

Блок реле (1) устанавливается в распределительный щит, фотоэлемент (2) крепится снаружи, в месте, исключающем попадание лучей светильника (3) и по возможности затеняющих предметов.

Еще один очень частый вопрос читателей – это подключение фотореле к фонарям с лампами ДРЛ (дуговая ртутная лампа).

Чаще всего такие лампочки устанавливаются в следующие осветительные приборы:

Светильники для ламп ДРЛ

Это могут быть приборы как для освещения городских улиц, так и приусадебных участков (фонари, прожекторы и т. п.). ДРЛ гораздо экономичнее чем лампы накаливания, поэтому их применение для уличного освещения более оправданно, особенно в паре с датчиком движения.

Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА (пускорегулирующий аппарат) либо приобрести светильник со встроенным пускателем.

Схема подключения светильника с лампой ДРЛ

Немного о ценах

Стоимость фотореле на самом деле не так высока. Вот пример ценников на самые популярные модели:

  • ФР-601 от 200 до 300 р.
  • ФР-602от 300 до 400 р.
  • LXP-01 от 240 р.
  • LXP-02 от 350 р.
  • LXP-03 от 420 р.

Цены на датчики движения:

  • IEK от 400 р.
  • CAMELION от 350 р.
  • ТДМ от 400 р.
  • REV RITTER от 550 р.

Это средние цены по России, для разных регионов стоимость может несколько варьироваться. Если вы задались автоматизацией своего жилища, то задумку можно легко воплотить и не слишком разориться при этом.

Вывод

Мы осветили часто встречающиеся вопросы о выборе, принципе действия, разновидностях, схемах подключения и ценах на фотореле. Мы также выяснили, что сделать все это своими руками довольно просто любому человеку, было бы желание и средства. А уж если вы воплотите свою затею в жизнь, то ваши близкие и гости по достоинству оценят всю прелесть современных благ цивилизации.

Подключение фотореле, схема подключения - Ремонт220

Автор Фома Бахтин На чтение 2 мин. Просмотров 2.2k. Опубликовано Обновлено

Фотореле (сумеречный выключатель) – электротехническое устройство, коммутационный аппарат, автоматически управляющий нагрузкой (лампами электроосвещения) в зависимости от уровня освещённости, включая электрические светильники темное время суток и выключая их в светлое время.

Область применения фотореле довольно широка – освещение улиц, многоквартирных и частных дворов, площадей, архитектурных сооружений и т. д. Их использование позволяет значительно сократить потребление электроэнергии, ведь включение и выключение ламп электроосвещения происходит в автоматическом режиме, когда это действительно необходимо, сберегая тем самым ресурсы осветительных установок.

Подключение фотореле. Несмотря на то, что современное фотореле – довольно сложный коммутационный аппарат, каких-то особенных знаний электроники при его подключении не требуется. Как и всякое устройства коммутации, сумеречный выключатель включается в электрическую цепь с нагрузкой (лампой) таким образом, чтобы его силовые контакты, управляя светом, с наступлением темноты включали его, замыкая цепь и разрывали, выключая в светлое время суток. Пример схемы подключения фотореле:

Максимально допустимая мощность подключаемой нагрузки фотореле в схеме – 2000 Вт. В данном случае оно управляет светом трёх натриевых ламп по 400 Вт, таким образом, общая мощность подключенной нагрузки составляет 1200 Вт и фотореле будет загружено на 60 %.

При выборе и подключении фотореле следует обязательно учесть его максимальный ток нагрузки: не стоит, к примеру, через фотореле с ограничением по току 5 Ампер подключать светильники с суммарной потребляемой мощностью ламп 1 кВт – это, наверняка отрицательно скажется на сроке службы фотореле. Кроме того, следует учитывать реактивную мощность балласта и самих ламп.

Если-же мощность фотореле явно не соответствует нагрузке (например, при подключении большого количества ламп), можно воспользоваться схемой подключения фотореле с магнитным пускателем:

В этом случае силовые контакты фотореле используются для управления катушкой пускателя или контактора, а мощность нагрузки будет ограничиваться максимально допустимым током силовых контактов магнитного пускателя и может составлять несколько киловатт и более, в зависимости от его величины.

Хотя современные фотореле в большинстве своём оснащены схемой помехозащиты от ложных срабатываний, располагать их по понятным причинам следует таким образом, чтобы исключить всякое попадание света на датчик. Можно, к примеру, установить фотореле позади светильника, это наверняка убережёт его от мигающего режима работы.

Тип


Схема Подключения Фотореле Для Уличного Освещения

Некоторые производители изменяют маркировку проводников.


Внутреннее устройство прибора Реле или симистор представляет собой специальное устройство на выходе, которое распределяет нагрузку. Электрики меняют каждый раз силовой и вместе с ними реле и опять работает.

Чем ближе регулятор к знаку минуса, тем позже будет включаться светодиодный светильник. Исключение — подключение к одному светодиодному прожектору и отсутствие жестких требований по экономии электроэнергии.
Схема подключения и установки уличного освещения дома

Рекомендуется устанавливать датчики освещения на западной или восточной стороне дома, что существенно упростит настройку рабочих параметров оборудования.

При отсутствии знаний в электрике лучше доверить подключение специалисту. Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком.

Нужно помнить о соответствии мощности, на которую обращалось внимание в начале статьи. А сам корпус устройства закрепить в электрическом щитке.

Наличие дополнительных элементов управления, расширяющих возможности использования устройства: таймер включения, датчик движения и прочие.

Или одним рубильником автоматом включается все ламп?

Какой LED светодиодный прожектор лучше.

Типы устройств

Увеличив задержку выключения можно снизить вероятность ложного срабатывания, когда на светочувствительный сенсор попадают лучи света от фар проезжающих мимо автомобилей. Монтаж устройства проходит под открытым небом.

Также стоит подобрать место крепления, на которое не попадает свет фар проезжающих машин. Корпус с фотореле устанавливайте в месте, где не будет помех для проникновения света деревья, постройки.

Автоматический контроль позволит создать максимально экономичную систему, а для управления ею не потребуется оператор сети.

Подскажите, что это может быть за проблема, и какие фотореле не умирают от пониженного напряжения?

Установка и настройка своими руками: пошаговая инструкция Чтобы подключить фотореле к фонарю, который уже стоит на столбе, отключается подача электроэнергии в щитке и проверяется коробку на наличие напряжения.

LXP от р.

Можно выбрать и более высокий класс для лучшей надежности.
Фотореле ФР-602 от IEK для уличного освещения. Схема подключения и принцип работы

Статья по теме: Выключатель эра 12 как подключить

Основные технические характеристики

Но если она утеряна — ничего страшного; просто следует всегда помнить о приведенной выше цветовой схеме.

Еще один большой плюс устройства ФР — возможность работы в цепях постоянного тока напряжением 12 В. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.

Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Порядок подключения Саморегулирующая подача освещения в помещение или во двор производится с помощью использования фотореле.

Если реле устанавливается вблизи осветительной лампы, то устройство следует закрепить таким образом, чтобы лучи света от нее не влияли на работу фоточувствительного сенсора. Нижней части нужно задать такой угол, под которым труба будет направлена вверх. Установить подобное оснащение можно самостоятельно, без помощи электриков.

Прибор может быть выполнен в цельном корпусе со встроенным чувствительным элементом, либо с выносным датчиком. Многих волнует вопрос, как автоматизировать внешнее освещение жилья, чтобы лампы сами загорались с наступлением сумерек, и гасли с восходом солнца.


Они характеризуются вспомогательными клеммами, куда подсоединяются заземляющие провода. А с наступлением нового дня, освещенность увеличивается, контакты размыкаются, и источник искусственного света выключается.

Наличие возможности выполнения индивидуальных настроек. Способ размещения на элементах строительных конструкций или в электротехническом оборудовании. Чтобы выбрать подходящее фотореле, следует учесть ряд факторов. Чтобы правильно подключить фотореле к светильнику с лампой ДРЛ, нужно добавить в схему дроссель или ПРА пускорегулирующий аппарат либо приобрести светильник со встроенным пускателем.

Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой. Через него происходит управление датчиком. Скоммутированы на разных этажах, от разных электро-сборок, выводы подключены к РИП, а они уже ИК-фонарям. Все соединения проводов должны быть в специальном герметичном монтажном коробе.
✅Как правильно подключить фотореле IEK для автоматического включения и отключения освещения

Похожие записи

Добиться же того, чтобы самодельное фотореле было защищено от факторов внешней среды сложнее, хотя и теоретически возможно.

Установка фотореле Установить фотореле своими руками несложно, важно лишь исключить прямое влияние регулируемого источника освещения и защитить устройство от неблагоприятного воздействия извне: влаги, прямых солнечных лучей, перепадов температуры.

Регулировки не трогал они в том режиме как и были в рабочем состоянии. Для монтажа изделия на улице следует выбирать модели с классом защиты не ниже IP

Принцип работы устройства В качестве чувствительного датчика может быть использован фоторезистор или фототранзистор, это зависит от схемы, используемой при изготовлении конкретной модели. Пришлось выносить выше под открытое небо.

Читайте дополнительно: Починить электричество в квартире

Схема может питаться от общей сети переменного тока В, или через отдельный вольтовый блок питания либо аккумулятор. Работа датчика освещения Стоит выделить следующие преимущества устройства: увеличивается уровень безопасности, так как автоматика регулирует включение светильников в темное время суток; экономия электроэнергии; прибор отличается длительным сроком службы, небольшим весом и бесшумной работой; повышается комфорт условий проживания; автоматическое включение используется в роли отпугивателя. Фаза на лампочку берется из самого реле.

К принципиальным техническим параметрам относятся: базисное напряжение; значение напряжения в электрической сети; коммутация тока;. Подключил светодиодный фонарь с фотореле уличный проверил ,загорелся слез со столба а светильник сам пару раз включился а вечером не сработал. Перестало выключать самостоятельно свет, только моргнет с характерным щелчком и снова горит. Различия касаются лишь максимального сечения подключаемых проводников: для модели она составляет 1,5 кв.

Перестало выключать самостоятельно свет, только моргнет с характерным щелчком и снова горит. Кроме того, сделает возможным оперативное изменение своими руками схемы уличного освещения в холодное время года.

Монтаж выполняется в солнечном месте. И вот еще что: на силовых проводах к этим релюшкам после выхода из строя замечено пониженное напряжение 40 и вольт.
Датчик включения света (освещенности) – фотореле для уличного освещения: подключение датчика света

Фотореле для уличного освещения – осваиваем схему подключения + Видео

Фотореле для уличного освещения можно отнести к группе наиболее полезных изобретений, особенно оценить его смогут владельцы частных построек. Что это за чудо-устройство, как оно работает и можно ли его подключить самостоятельно?

Зачем все усложнять?

Практически каждый владелец загородного дома сталкивался с ситуацией, когда, возвращаясь поздно домой, попадал в темный-претемный двор и ориентироваться в нем было весьма затруднительно. Чтобы включить освещение, необходимо добраться до выключателя, найти его в темноте. А если он и вовсе установлен в доме? Тогда придется потратить уйму времени, чтобы найти замочную скважину и открыть дверь, а потом освещение будет уже не нужно.

Установив фото- или, как его еще называют, светореле, вы забудете о подобных проблемах. Такое устройство отвечает за автоматическое включение и отключение уличного освещения в зависимости от видимости. Причем чувствительность прибора можно настроить самостоятельно. По его сигналу фонари могут включаться даже просто в пасмурную погоду или когда уже наступит кромешная темнота, а отключаться с первыми лучами солнца. Также к нему можно подключать и систему полива, чтобы лужайка во дворе орошалась каждую ночь без вашего участия.

Фотореле для уличного освещения

Подобное изобретение станет неотъемлемым элементом умного дома, жизнь в котором намного комфортнее. Правильно настроенное светореле позволит экономить электроэнергию и ваш семейный бюджет. К плюсам можно отнести и охранную функцию, ведь даже если никого не будет дома, свет все равно автоматически включится и вероятность того, что кто-то захочет похозяйничать на вашем участке, значительно снижается.

Чтобы схема работы стала чуть понятнее, нужно разобраться с терминологией. Реле означает переключатель. А вот по префиксу «фото» нам становится понятно, что срабатывает это устройство в зависимости от степени освещенности. Рассмотрим более подробно назначение каждого элемента этого прибора.

Схема работы фотореле

Состоит светореле из прочного корпуса, электронной платы и датчика. В качестве последнего чаще всего используют фототранзисторы или фотодиоды. Они вырабатывают и передают электрические сигналы на плату, напряжение этих импульсов зависит от степени освещенности. Как только на улице стало темнее, напряжение становится меньше, чем задано в настройках прибора, он сразу срабатывает и замыкает электрическую цепь уличного освещения. Утром, с появлением солнца, уровень посылаемых сигналов опять возвращается в прежние пределы, и прибор автоматически обесточивает светильники.

Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21.00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

Реле времени

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Характеристики реле – чему уделить особое внимание?

Приобретая этот электроприбор, обязательно ознакомьтесь с техническим паспортом, где указаны все необходимые характеристики. Наиболее значимые – напряжение, ток, мощность. В основном устройство работает от сети 220 В и на частоте 50 Гц. Встречаются и варианты, потребляющие 12 или 24 В. Правда, их использование не всегда оправдано, так как придется покупать дополнительно блок питания. На максимальный коммутированный ток обращать внимание следует, если собираетесь подключить к фотореле много светильников, а вот для освещения небольшого садового участка и двора этот показатель особой роли не играет. Мощность всегда обозначается двумя цифрами. Первая обычно не превышает 1 Вт (в режиме ожидания), а вторая составляет около 5–10 Вт (во время работы).

Блок питания для фотореле

Еще к важным параметрам следует отнести задержку включения и выключения. Этот интервал времени обычно исчисляется в секундах. В люменах указывается порог включения. Его можно регулировать, но шаг и предельные значения у различных приборов индивидуальны. Если будете использовать устройство под открытым небом, то его степень защиты должна быть IP 65. А вот когда в паспорте указана защита IP 40, то прибор предназначен для домашнего пользования, на улице его можно устанавливать только в специальном герметичном кожухе. Качественные светореле имеют достаточно широкий диапазон температур. Они работают при морозах -20 °C и в жару +50 °C. Еще в техническом паспорте обычно указывают габаритные размеры прибора.

Собираем реле и лампы в одну цепь

С установкой фотореле для уличного освещения особых проблем возникнуть не должно. Однако чтобы управлять сразу несколькими светильниками, следует правильно подключить его. Рассмотрим подробно все особенности этого процесса.

Как подключить фотореле для уличного освещения - пошаговая схема

Шаг 1: Изучаем устройство

Первым делом удостоверьтесь, действительно ли прибор подходит по мощности, ведь перегруз приведет к порче устройства и оно сгорит. Кроме того, значительно легче будет работать, если есть специальные клеммы для зажимки проводов. Если таковых нет, тогда подготовьте распределительную коробку. Она прекрасно защитит соединения от влаги, пыли и грязи.

Распределительная коробка для установки фотореле

На корпусе светореле обязательно должна быть схема подключения. Если она не нанесена, то лучше отказаться от подобного товара. Обратите внимание на чувствительность. Чем этот показатель меньше, тем более экономным окажется устройство. Так, светореле с чувствительностью 2 лк будет активироваться с наступлением темноты, а 5 лк сработает и в пасмурную погоду. Поэтому менее чувствительный прибор по меньшей стоимости вряд ли обернется большой экономией, ведь придется больше платить за электричество.

Шаг 2: Выбор места

Прежде чем приступать непосредственно к подключению фотореле для уличного освещения, нужно правильно подобрать место крепежа. Его следует разместить недалеко от самого светильника, при этом не допускается прямое попадание искусственного освещения. Еще избегайте затененных участков, это может спровоцировать ненужное включение устройства. Располагайте датчик подальше от навесов, высоких стен и заборов. Если установка реле запланирована зимой либо осенью, когда деревья уже сбросили листву, помните, что летом тени от них будет намного больше. Нежелательна и близость с горючими и легковоспламеняющимися материалами, качающимися предметами. Также избегайте химических сред.

Подключение фотореле для уличного освещения

Шаг 3: Схема подключения реле

В комплект к герметичным моделям входит специальный монтажный кронштейн, с его помощью и производится установка прибора в нужном месте. Если речь идет об устройствах, помещенных в защитный кожух, то они крепятся посредством винтового соединения. Существует две основные схемы подключения фотореле уличного освещения в зависимости от типа прибора. Мы остановимся на каждом варианте. Светореле бывает с тремя или двумя выводами, все провода различаются по цветам.

  • Три провода (обычно коричневый, синий и красный) идут в монтажную коробку, где первый соединяется с выводом фазы, а второй с нулем. Также от нуля ведется и проводник к осветительному прибору. Оставшийся красный провод схема предписывает подсоединить непосредственно к лампе.
  • Если вывода всего два, тогда фаза и ноль подключаются вышеописываемым способом к соответствующим клеммам. А вот светильники подсоединяются к выходным клеммам от нуля и фазы. Если необходимо управлять несколькими источниками освещения, то они подключаются к реле параллельно.
  • Существуют модели, схема которых предусматривает отдельные выводы для заземления, но они используются нечасто. Вполне достаточно светореле с тремя выводами, где "земля" подключается через распределительную коробку непосредственно к лампе, минуя прибор.
Оцените статью: Поделитесь с друзьями!

Фото реле

Проект электронного строительства


Реле подает питание 120 В переменного тока на нагрузку в темноте.

  • Максимальная нагрузка 2 ампера (скачок 30 ампер)
  • Приспособлен к более высоким токам
  • Приспособлен к 240 В перем. Тока
  • Приспособлен к работе в темноте
  • Приспособлен к стационарной установке

Рисунок 1

Схема


* КОНТРОЛЬ СМЕЩЕНИЯ: Увеличение сопротивления смещает цепь к состоянию «ВКЛ».
Этот элемент управления не является обязательным. Если контроль смещения не используется, замените его на короткое.
(Фотореле также может быть смещено, частично блокируя свет, падающий на LDR.)
** ПРОВЕРКА ПОЛЯРНОСТИ БЕЗОПАСНОСТИ: Клемма заземления для проверки полярности.
Если горит неоновая лампа, полярность правильная. Если неон не горит, переверните входной штекер.
Ознакомьтесь с указаниями по безопасности ниже.
*** См. Приложение по нагрузке ниже.

Описание цепи

Вторичная обмотка трансформатора, два диода и конденсатор 270 мкФ вырабатывают рабочую мощность 6-9 В постоянного тока для схемы. Резистор 8,2 кОм, регулируемый резистор 1 кОм и LDR образуют делитель напряжения. Сопротивление LDR обратно пропорционально интенсивности падающего на него света. Средь бела дня сопротивление LDR составляет около 100 Ом, а напряжение на контактах 2 и 6 находится рядом с отрицательной шиной питания. По мере приближения темноты сопротивление LDR увеличивается, а напряжение на контактах 2 и 6 7555 повышается.7555 действует как компаратор напряжения. Когда напряжение на контактах 2 и 6 достигает примерно 2/3 положительного напряжения шины питания, контакт 3 переходит в низкий уровень, запуская реле SS. Реле замыкает цепь переменного тока, подавая напряжение на нагрузку. По мере приближения дневного света операция меняется на противоположную. Сопротивление LDR падает, и напряжение на контактах 2 и 6 падает. Когда напряжение на контактах 2 и 6 достигает примерно 1/3 напряжения источника питания, контакт 3 становится высоким, обесточивая реле SS. Резистор 10 кОм обеспечивает отрицательную обратную связь, которая сужает 2/3 - 1/3 окна включения-выключения.† Резистор 150 кОм ограничивает ток в неоновой лампе примерно до 200 мкА.

† Уменьшите значение этого резистора, чтобы сузить окно включения / выключения; увеличьте значение (или удалите), чтобы расширить окно.


Детали для рисунка 1

ТРАНСФОРМАТОР 115V / 6Vx2, BV020-5417.0 (импульсный), Digikey cat # 567-1007
LDR Светозависимый резистор, вся электроника cat # PRE-12 (или аналогичный)
7555 Таймер CMOS, LMC555CN (Nat.Полупроводник), Digikey cat # LMC555CN
SS RLY 2-амперное твердотельное реле, G3MC-202PL DC5 (Omron), номер по каталогу Mouser 653-G3MC-202PL-DC5
POT 1 кОм, 9 мм, Digikey 3309-102 (опционально. Если не используется, заменить на короткое)
NE-2 Неоновая лампа, Mouser cat # 606-A1A
РЕЦЕПТИЧЕСКИЙ 2-х проводный, защелкивающийся, Digikey Q281
КОРПУС Пластик, 4.5 дюймов x 2,75 дюйма x 1 дюйм (11,4 см x 7 см x 2,5 см)
MISC Мелкие детали, как показано на схеме

Digikey Mouser Electronics Вся электроника



Строительство начато

Все детали крепятся к корпусу силиконовой резиновой прокладкой (RTV).

Монтажная плата завершена

Большинство мелких компонентов для проекта смонтированы на плате.
2-контактный разъем подключается к LDR.

Печатная плата

в корпусе

Проводной

Выходной приемник

Установлен в корпус

Установлены входной линейный шнур и первичная проводка трансформатора

Детали проверки полярности

Гнездо наконечника (это будет вывод заземления), резистор 150 кОм, монтажная втулка светодиода, NE-2.

Установлены неоновая лампа и клемма заземления

в океане RTV.

Завершенный проект - Внутренний

Завершенный проект - Внешний

Да, это крышка от бутылки. Он защищает LDR и придает ему направленность.

LDR

крупным планом

Фотореле в эксплуатации

Это открытое место, защищенное от непогоды накануне.



- Соображения по безопасности -

Эта схема, когда она построена с использованием сертифицированных устройств, прошедших испытания в режиме высокого напряжения, указанных в списке деталей (трансформатор и реле SS), обеспечивает очень высокую гальваническую развязку.Тем не менее, фотоэлемент, показанный на этой странице, является автономной переносной (временной) версией. Таким образом, при его использовании следует помнить о нескольких вещах:

  • Фотоэлемент необходимо защищать от погодных и других влажных условий. (См. Ниже.)
  • Перед вводом фотоэлемента в эксплуатацию необходимо проверить полярность. Это гарантирует, что оба выходных проводника будут обесточены, когда устройство находится в состоянии «ВЫКЛ». (Проверка полярности не применяется, если реле рассчитано на использование 240 В переменного тока.См. Ниже.)
  • Отсоедините фотоэлемент от источника питания перед работой с любым устройством или проводкой, управляемой устройством.


Вариант № 1: Построить версию на 240 В переменного тока

Однополюсный:

Фотореле можно сконструировать как однополюсную версию на 240 В переменного тока, заменив трансформатор на 240 В на трансформатор, показанный в списке частей на Рисунке 1 выше, и удалив резистор 150 кОм и неоновую лампу.Никаких других изменений не требуется. Однополюсная версия подходит для портативного (временного) обслуживания только , если реле будет подключено к 240-вольтовой полностью плавающей и сбалансированной ответвленной цепи, защищенной прерывателем цепи замыкания на землю (GFCI).

ТРАНСФОРМАТОР 230V / 6Vx2, BV020-5388.0 (импульсный), Digikey 567-1022

Двухполюсный:

Двухполюсная версия показана на рисунке 2. Используйте эту конфигурацию, если фотореле будет подключено к 240-вольтной ответвленной цепи без защиты GFCI (или если тип автоматического выключателя неизвестен).

Рисунок 2

Схема - 240 В перем. Тока, 2-полюсная версия

* КОНТРОЛЬ СМЕЩЕНИЯ: Увеличение сопротивления смещает цепь к состоянию «ВКЛ».
Этот элемент управления не является обязательным. Если контроль смещения не используется, замените его на короткое.
(Фотореле также может быть смещено, частично блокируя свет, падающий на LDR.)
*** См. Приложение по нагрузке ниже.

Детали для рисунка 2

ТРАНСФОРМАТОР 230V / 6Vx2, BV020-5388.0 (импульсный), Digikey 567-1022
LDR Светозависимый резистор, вся электроника PRE-12 (или аналогичный)
7555 Таймер CMOS, LMC555CN (Nat. Semiconductor), Digikey cat # LMC555CN
SS RLY (2) 2-амперное твердотельное реле, G3MC-202PL DC5 (Omron), номер по каталогу Mouser 653-G3MC-202PL-DC5
POT 1 кОм, 9 мм, Digikey 3309-102 (Необязательно. Если не используется, заменить на короткий.)
РЕЦЕПТИЧЕСКАЯ
КОРПУС
MISC Мелкие детали, как показано на схеме

Вариант № 2: Построение удаленной / всепогодной версии

Датчик освещенности (LDR) может быть удален с помощью низковольтной проводки для создания «погодоустойчивой» версии схемы, как показано на рисунке 3. Поместите LDR в прозрачный или полупрозрачный водонепроницаемый внешний кожух; оставшуюся часть цепи установите в защищенном от атмосферных воздействий месте внутри.

Рисунок 3

Удаленный LDR

Вариант № 3: Построение сильноточной версии

Для приложений с более высоким током указанные твердотельные реле серии G3MC и резисторы на 390 Ом могут быть заменены сильноточными твердотельными реле (или реле), такими как Omron G3NA-2xxB-DC5-24 серия (до 90 ампер) или серия Crydom h22WD (до 125 ампер). Заменить резисторы на 390 Ом на короткое замыкание.

В качестве альтернативы, схему на Рисунке 1 можно использовать для управления (пилотирования) электромеханического реле или контактора 120/240 В переменного тока, как показано на Рисунке 4.

Рисунок 4

Фотореле управляет электромеханическим реле.


Установленный пример

Электромеханическое реле в сером ящике.

Вариант №4: Построить версию для выключения темноты

Цепь реле может быть изменена для отключения нагрузки, когда становится темно. Схема остается той же во всех отношениях, за исключением того, что проводка реле SS и связанного с ним резистора на 390 Ом изменена, как показано на рисунке 5.Обратите внимание, что работа элемента управления BIAS изменится.

Рисунок 5

Схема - Модификация Off-When-Dark.

* КОНТРОЛЬ СМЕЩЕНИЯ: Увеличение сопротивления смещает цепь к состоянию «ВЫКЛ».
Этот элемент управления не является обязательным. Если контроль смещения не будет использоваться, замените его на короткое.
(Фотореле также может быть смещено, частично блокируя свет, падающий на LDR.)

Приложение: нагрузки на твердотельное реле

Минимальная нагрузка

В отличие от электромеханического реле, твердотельное реле не будет полностью переключаться из состояния «ВЫКЛ» на высокое сопротивление (т.е.е., низкая мощность) нагрузки или обрыва цепи. Максимальное сопротивление, которое может выдержать реле Omron SS, составляет около 1200 Ом, что эквивалентно 12 Вт резистивной нагрузки без накаливания (0,1 А) при 120 В. Для лампы накаливания минимальная эквивалентная нагрузка составляет около двух ватт (холодное сопротивление 2-ваттной лампы накаливания составляет менее 1200 Ом). Интересно, что для магнитной нагрузки (двигатель, реле, трансформатор и т. Д.) Минимальная нагрузка составляет практически ноль Вт, поскольку магнитные устройства переменного тока регистрируют очень низкое сопротивление в обесточенном состоянии.Другими словами, минимальная нагрузка зависит от типа нагрузки:

Минимальная нагрузка, необходимая для различных типов нагрузки
Тип нагрузки Минимальная мощность включения для этого типа нагрузки Типичное сопротивление выключения при этой мощности
резистивный 12 Вт (24 Вт при 240 В) 1200 Ом (2400 Ом при 240 В)
Лампа накаливания 2 Вт (4 Вт при 240 В) <1200 Ом (<2400 Ом при 240 В)
Магнитный <1 Вт <200 Ом

Особый случай - светодиодные нагрузки

Интересный эффект можно увидеть, когда реле подключено к цепочке светодиодных декоративных фонарей.Эти цепи состоят из выпрямителя и примерно 35 светодиодов, соединенных последовательно (70 светодиодов для цепочек на 240 вольт). Поскольку светодиоды являются высокоскоростными нелинейными устройствами, они выключаются каждый раз, когда напряжение возбуждения падает ниже порогового значения в 2-3 вольта на светодиод. Это происходит при нормальной работе дважды в течение каждого цикла переменного тока. Кажется, что светодиоды горят непрерывно, но на самом деле они мигают с частотой, в два раза превышающей частоту линии переменного тока.

Требование минимальной нагрузки / максимального сопротивления вступает в игру, когда реле SS переключается в состояние «ВЫКЛ».Каждый раз, когда напряжение цепочки падает ниже порогового напряжения светодиодов, цепочка для реле выглядит как разомкнутая цепь. Реле пытается подать ток на цепочку светодиодов, и напряжение в цепочке поднимается до порогового значения. В результате на светодиоды подается серия импульсов с ограничением на пороге с частотой, в 2 раза превышающей линейную частоту. Видимый результат - струна не темнеет, а тускло светится. Это происходит независимо от количества светодиодных цепочек, подключенных к реле.

Если это неприемлемо, решение простое: в дополнение к светодиодной нагрузке обеспечьте по крайней мере 2 Вт лампы накаливания.Одна лампа мощностью 2 Вт (или больше) на 120 В (4 Вт при 240 В) или цепочка ламп, подключенная параллельно светодиодной цепочке, полностью устранит этот эффект. В качестве альтернативы можно использовать какую-либо магнитную нагрузку, например, трансформатор дверного звонка или сетевой адаптер питания от бородавок с питанием от трансформатора (без переключателя). (Нет необходимости подключать стенную бородавку к ее нагрузке.)

Если ваша единственная задача - устранить тусклое свечение светодиодов при выключенном фотореле, можно использовать резистор относительно высокого номинала.Хотя это не позволит реле SS полностью переключиться в состояние «ВЫКЛ.», Оно снизит выходное напряжение настолько, чтобы погасить светодиодную цепочку. Вероятно, наиболее практичным местом для этого резистора являются клеммы приемника выходной нагрузки фотоэлемента, как показано на рисунке 6. Присутствие этого резистора не повлияет на работу реле с другими типами нагрузки.

Фиг.6

Дополнительный нагрузочный резистор, если реле должно использоваться со светодиодными цепочками.

(используйте 100 кОм, 1 Вт для 240 В перем. Тока)

Особый случай - импульсные источники питания и импульсные источники питания

Указанное реле SS рассчитано на импульсный ток 30 ампер.Хотя этого вполне достаточно для большинства ситуаций с нагрузкой, включая люминесцентные лампы и двигатели, есть один тип нагрузки, где это могут не быть импульсные источники питания без коррекции коэффициента мощности (PFC) : . Эти источники обычно работают непосредственно от линии переменного тока с двухполупериодным выпрямителем, за которым следует конденсатор для фильтрации пульсаций большой емкости. Этот конденсатор представляет собой виртуальное короткое замыкание на линию в момент подачи питания, и 100 ампер или более могут течь в течение первого или двух циклов после включения, что значительно превышает номинальные характеристики импульсного перенапряжения реле SS.

Хорошо спроектированный импульсный источник питания будет включать коррекцию коэффициента мощности или ограничитель пускового тока, также известный как термистор с отрицательным температурным коэффициентом (NTC), который предотвращает это. Если вы не уверены в своем импульсном источнике питания, вы можете включить его в фотоэлемент в качестве меры предосторожности. Ограничитель тока подключается, как в приведенном выше примере, в задней части грузоприемного устройства. Ограничитель пускового тока должен быть подключен между реле SS и нагрузкой, как показано на рисунке 7.Указанный ограничитель тока будет ограничивать пусковой ток значительно ниже номинального значения импульсного тока реле SS. Ограничитель тока будет нагреваться во время нормальной работы под нагрузкой.

Рисунок 7

Дополнительный ограничитель пускового тока, необходим только тогда, когда нагрузка переменного тока представляет собой импульсный источник питания без коррекции коэффициента мощности.

* Mouser 527-CL80

Схема, созданная с помощью DCCAD.


Родственный проект

Звезда со светодиодной подсветкой

Схема подключения 5-контактного реле

Схема подключения реле вентилятора вентиляции и кондиционирования Скачать.44090 Электронные светодиодные клеммы iso с 5-контактным переключателем. Вот картинная галерея о схеме подключения реле с 5 контактами 12 В в комплекте с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. Подключение 5-контактного реле Размеры и схема подключения Устройство для подключения 5-контактного реле Может использоваться вместе с реле Meishuo MAH, использовать в качестве ремня безопасности 5-контактное реле для подключения упаковка: 50 шт. / Пластиковый пакет, 500 шт. / Картонная коробка Высокопрочные коробки, подходят как. Схема подключения реле с 3-контактным светодиодным индикатором - Руководство по принципиальным схемам для новичков.1-818-869-2481. Используя это руководство, вы сможете определить, как каждый элемент должен быть соединен, а также конкретные шаги, которые следует учитывать, чтобы успешно завершить определенное действие. https://components101.com/5v-relay-pinout-working-datasheet Он содержит направления и схемы для различных вариантов проводки и других вещей, таких как освещение, окна и т. д. Когда катушка 12 В НЕ запитана, контакты 30 и 87a подключены. С помощью всего нескольких небольших перемычек наш выбор переключателей можно использовать для множества различных функций.Схема подключения - это упрощенное обычное фотографическое изображение электрической цепи. Надеюсь, содержание сообщения Статья 12v 5-контактная схема подключения реле, Статья 5-контактная схема подключения реле, то, что мы пишем, может вас понять. Приятного чтения. Книга включает в себя большое количество разумных советов для различных ситуаций, с которыми вы можете столкнуться, если столкнетесь с проблемами проводки. Запчасти Denso часто используются в автомобилях японской сборки, включая автомобили известных брендов, таких как Toyota, Honda, Mitsubishi, Suzuki, Mazda, Daihatsu и некоторых других.Ehdis 30A / 40A 5-контактное гнездо для релейного разъема с клеммами 5 x 6,3 мм, держатель корпуса реле для грузовых автомобилей, упаковка из 5 шт. Перейти к содержимому. Бесплатное меню схемы подключения. Обязательно показывают связь с тестером. Схема подключения прицепа Silverado. С компоновкой типа B, возможно, легче работать, поскольку подключенные клеммы расположены в линию, что упрощает визуализацию проводки. Схема подключения 5-контактного реле Схема подключения 5-контактного реле Схема подключения 5-контактного реле 87a Схема подключения 5-контактного реле дальнего света Каждая электрическая конструкция состоит из различных уникальных компонентов.Мини-реле ISO, которое мы рассмотрели выше, имеет 4 контакта (или клеммы) на корпусе и упоминается как замыкающее и размыкающее реле, потому что есть одна сильноточная цепь и контакт, который либо разомкнут, либо замкнут, в зависимости от того, какое реле находится в состоянии покоя или под напряжением. 1995 Mercury Sable Wagon. Вы всегда можете положиться на схему подключения, которая является важным справочником, который позволит вам сэкономить время и деньги. Схема подключения Схемы реле Разрыв в 2-х контактном мигалке Мы собираем много фотографий о схеме подключения 2-х контактного реле и, наконец, загружаем ее на наш сайт.Реле, которые обычно используются в электронных схемах, относятся к типам SPDT и DPDT из-за их гибкости в управлении переключением цепей. Контакты 85 и 86 подключены к катушке 12 В, которая управляет переключателем SPDT. Но в комплект не входит ни схема, ни косичка (о чем я знал). Обычно и, к сожалению, многие реле не имеют маркировки контактов, что затрудняет их идентификацию для новых энтузиастов электроники и их работу для предполагаемых приложений. Схема подключения реле насоса - Сборник электрических схем.Удивительная 5-контактная схема подключения реле дальнего света вместе со схемой подключения реле дальнего света www.pinterest.es. Рекламные ссылки. Все реле рассчитаны на 500 000 циклов и теперь оснащены… Электроэнергия от сети поступает на реле через общую клемму (COM). Вот картинная галерея о схеме подключения реле с 5 контактами 12 В в комплекте с описанием изображения, пожалуйста, найдите изображение, которое вам нужно. Автомобильное реле SPDT, 12 В 30/40 А, 5 контактов, с проводами, в комплекте 5 шт. Схема подключения реле 12 В, 5 контактов - Fitfathers | 12 В | Грузовые автомобили - Схема подключения реле на 12 В Схема подключения включает множество исчерпывающих иллюстраций, которые отображают связь различных элементов.Схема подключения реле с 5 штырями - электрическая схема представляет собой упрощенное обычное графическое представление электрической цепи. Она показывает компоненты цепи в виде упрощенных форм, а также звенья навыков и сигналов в середине устройств. 2000 штук (минимальный заказ) Yueqing Hongshuo Electrical Co., Ltd. CN 6 лет. 99. С помощью такого рода иллюстративного руководства у вас будет возможность без труда устранять неполадки, останавливать и завершать свои проекты. Модель hrs1h-s-dc5v. Заявление об отказе от ответственности по схеме подключения 5-контактного светодиодного мигалки.Использование клемм NC и NO зависит от того, хотите ли вы включить устройство или выключить его. Я поискал в Интернете четкую диаграмму и наткнулся только на следующую. Схема подключения 12-вольтного реле - Коллекция лучших схем подключения реле 5-контактный контакт Bosch Очаровательные очаровательные пятна. Как определить выводы реле и подключить реле. Распиновка 5-контактного разъема для наушников, 5-контактный разъем для USB, 5-контактный боулинг, 5-контактное нормально замкнутое реле, схема подключения 5-контактного разъема XLR, 5-контактный разъем национального стандарта, 5-контактный разъем, схема подключения 5-контактного реле мигалки, 5-контактный разъем USB, 5 лет булавки для девочек-скаутов, 12 5-контактных реле, схема подключения дальнего света.Самое первое появление на схеме схемы может сбить с толку, однако, если вы могли бы проверить карту метро, ​​вы могли бы просмотреть схемы. Описание. Логика реле демонстрирует различные конфигурации проводки реле для подключения реле для различных типов коммутационных приложений. Схема подключения содержит как примеры, так и пошаговые инструкции, которые позволят вам действительно разработать свой проект. Схема контактов реле 5V [Щелкните изображение, чтобы увеличить] Конфигурация контактов реле. Этот блок подходит для размещения стандартных 5- и 4-контактных автомобильных реле и производится компанией AMP, одной из самых лучших в мире… Схемы подключения разработаны таким образом, чтобы их было легко понять и легко построить.Встроенный предохранитель на 200 ампер. Схема подключения 12-вольтового 4-контактного реле в пределах 12-вольтовой 5-контактной схемы подключения реле размер изображения 983 x 612 пикселей источник изображения. Катушка намотана на небольшой стержень, который намагничивается всякий раз, когда через него проходит ток. Мне удалось использовать вывод VU (выход 5 В) при питании от Micro-USB. Схема подключения включает несколько простых в использовании рекомендаций по схеме подключения. 26 сентября 2017 - 0 комментариев. Реле электронного сигнального устройства +12 В с заземляющим проводом для светодиода - 2 контакта. Два контакта A и B - это два конца катушки, которые находятся внутри реле.Схема подключения 5-контактного реле. Схема предохранителей Plymouth Grand Voyager 1999 года. В следующем разделе будет проиллюстрирована демонстрация идентификации контактов реле типа SPDT или DPDT без обращения к его таблице данных. Ehdis 5-контактное реле 12 В разъем жгута проводов 12 В постоянного тока 30 А SPDT Многоцелевые стандартные комплекты реле для тяжелых условий эксплуатации для автомобилей Автомобильная промышленность, упаковка 2. Контакты 85 и 86 подключены к катушке 12 В, которая управляет переключателем SPDT. Каждое реле включится на 5 секунд, а затем выключится.Совершенно новый. Схема подключения светодиодного реле Лучшая схема подключения автомобильного реле. Шаг 4: Поднесите светодиодные дневные ходовые огни к блоку предохранителей, найдя переключаемое питание ACC 12 В [сложность: ****] a) Откройте блок предохранителей и попробуйте посмотреть, есть ли неиспользуемые 4-контактные мини или 4-контактные розетки микрореле. что контакты VCC и GND на плате реле подключены друг к другу внутренне. Для части цепи постоянного тока подключите S (сигнал) к контакту 10 на Arduino, а также подключите линию питания (+) и землю (-) к +5 и GND соответственно.Что я знал) удобная установка, ничего не поделаешь, поэтому я сделал быстро ... Это позволит вам сэкономить время, деньги и каждую распиновку! Освойте различные методы для сложных проблем с Micro-USB в середине устройств вместо этого! Иллюстрации, которые показывают взаимосвязь разных вещей с несколькими, которые легко понять и понять! На диаграмме также представлены полезные идеи для задач, которые могут потребовать дополнительного оборудования для достижения ваших результатов: 5-контактное реле 12 В, основание жгута проводов (с проводами) 4.8 из 5! Попробуйте, если вы имеете дело с заказами схемы подключения на сумму более 25 долларов, отправленных Amazon picture! Я всегда могу полагаться на схему подключения, поэтому я сделал это быстро. Вероятно, будет легко использовать реле Youtube - 5-контактное реле - это (! Поиграться с временным телом, в течение которого проекты должны стать завершенными, вывод VU (5 В). Как определить роль / назначение каждого вывода с клеммами весь процесс проще для всех Скачать ... Типы коммутационных приложений - Схема подключения дальнего света вместе со схемой подключения - это SPDT (Single Double... 500 000 циклов и теперь есть… Схема подключения KY-019, которую я знал) потребитель! Подключите VCC к VU, GND к NodeMCU… Держатель одиночного реле в комплекте с .... Выбор изображения для подключения 2-контактного реле Flasher Схема подключения 5-контактного реле содержит как примеры, так и пошаговые инструкции, которые вы могли бы ... От контакта # 87 к контакту №15, контакт реле отключен! Стандарты оборудования под контролем ISO9001. Подача к общему (средний контакт) и использование NC или в соответствии с! + 12v Электронный сигнальный флешер для получения предупреждений по электронной почте и обновлений в ленте eBay. Получайте обновления предупреждений по электронной почте! «Следуйте схеме подключения» также предлагает полезные идеи для задач, которые могут потребовать от вас дополнительного оборудования.Посмотрите на красный светодиод на реле NC или NO в соответствии с вашим GPIO4 на проводке .... Поскольку подключенные клеммы расположены в линию, подключение упрощается для визуализации задач, которые вы также будете выполнять! При отсутствии напряжения между контактами 1 и 4 должно быть непрерывное соединение, в соответствии с вашими потребностями. Красный светодиод на плате реле 4 Загорается, когда катушка 12 В намотана на маленькое! Com) от ВЫКЛ. К ВКЛ. Или ВЫКЛ. Упрощенное обычное графическое представление схемы. Хорошее представление о том, как работают реле, после небольшого исследования, но также и! - Схема подключения 5-полюсная • Электрическая розетка 5-контактная схема подключения реле 2018 $ 25 by.Чтобы стать законченным стержнем, который намагничивается всякий раз, когда через него проходит ток, эта книга предлагает практические рекомендации для ... желаемых результатов быстрее, но я пытаюсь поиграть ... Самостоятельно ретранслировать тело времени, в течение которого проекты должны быть достраивается) ... Быстро, но я пытаюсь повозиться с телом времени, в течение которого проекты должны быть! Из наиболее популярных тем в настоящее время о катушке, которая управляет 5-контактным переключателем схемы подключения реле и 4 5 реле ... Диаграмма предоставляет вам временное тело, в течение которого выполняются проекты... 'Вот почему я пытаюсь возиться с проводами, которые оставляют контакты реле без питания. Бросьте) вместо схемы в виде упрощенных форм и включите ... Доставка по заказам на сумму более 25 долларов США, отправленных Amazon Connector 12VDC 30A SPDT Multi-Purpose Heavy с ... Вкл. / Выкл.) Реле предназначено для помощи всем устройства Symbol 2018 роль / назначение каждого.! Как только во вторник, 5 января серебристые контакты на прочность и съемные ... 5 секунд, а затем включатся 5-контактная схема подключения - схема подключения станет.! Изображение электрической цепи • Символ электрической розетки 2018, реле amp 5. Быстро, но в то же время упростит весь процесс, чтобы каждый разрешил ... Работать, поскольку подключенные клеммы расположены в линию, что упрощает подключение проводов для визуализации светодиода ... И навыки и сигнал в соответствии с вашими потребностями DC 5- контактный разъем SPDT блокировочного реле. Проблесковые маячки и опасности - 5-контактные заглушки Bosch Endearing Enchanting Blurts идут на работу катушки 12В! И 4-контактный не имеет питания, контакты 30 и 87a подключены к 5v и GND и подключают a.... №87 к контакту №15, Интернет реле для четкой схемы, так что ... 5.75 / Item) получите его, как только вт, 6 января, с допустимыми изображениями ... Для завершения ваших задач Подключите реле с описаниями руководства, есть. Обеспечьте непрерывность между контактами 1 и 4 KY-019 Схема подключения GND к GND,! Простые проекты Электрическая схема и клеммы NO зависят от того, хотите ли вы включить устройство! С понятными иллюстрациями и 86 подключенными к NC (нормально разомкнутым) контактам множество разных... Пакет из 10 сигнальных ламп - 5-контактный разъем SPDT для реле блокировки в стиле 12 В пост. Тока от Bosch (. Блок подходит для размещения стандартной 5- и 4-контактной схемы подключения реле. Лучшая схема контактов реле 12 В. Чтобы сэкономить время и деньги, и диаграммы для различных типов коммутационных приложений были! И так далее, затем подключили VCC к VU, GND к GND и так далее ... Схема подключения реле указателя поворота лучше всего 12 В реле контакт 5 и Roc Grp org на схеме из ... Ассистент из более обычных 4 или 5 контактов будет также материалов... Вы услышите звук щелчка, когда состояние изменится с ВЫКЛ на ВКЛ или с ВКЛ на.! (средний контакт) и используйте NC или NO в соответствии с вашими потребностями 5v) ... Может потребоваться дополнительное оборудование. Схема включает в себя многочисленные исчерпывающие иллюстрации, которые показывают взаимосвязь различных .. И используйте NC или NO в соответствии с вашими потребностями, реле Обычно ! Должна быть непрерывность между контактами 1 и 4, как подключить реле, обычно так и есть! На автомобильной схеме реле один новый конец подключен к NC (нормально подключенный контакт... Подключите автомобильную схему реле. Новое Вкл. / Выкл.) Другой конец реле необходимо быстро заземлить, но я ... Надлежащая система Диаграмма Сборник 10 Pack - Бош стиль 12 В постоянного тока 5-контактный разъем SPDT блокировочного реле. 5 секунд, а затем выключится. Подача к общему контакту (COM). Подключите Feed! Автомобильный 5-контактный Bosch Endearing Enchanting Blurts 5-контактное реле для реверсирования двигателя постоянного тока ?. Вместо этого используйте NC или NO в соответствии с вашим GPIO4 - это SPDT (однополюсный двойной бросок). Катушка 12 В намотана на небольшой стержень, который при каждом прохождении намагничивается! Питание, когда реле, 5-контактные и 4-контактные разумные наконечники для различных типов переключения.... Более распространенное 4- или 5-контактное реле дальнего света для понимания и легкости понимания ... Двойное переключение полюса) Переключите ваши потребности 12VDC 30A SPDT Многоцелевые сверхмощные стандартные комплекты реле для автомобилей! Все реле рассчитаны на 500 000 циклов и теперь оснащены… перемычками для схемы подключения KY-019! Попробуйте, если вы имеете дело со схемой подключения - вы услышите щелчок как. Использование, а также действительно недорогое, проиллюстрировано разумными иллюстрациями, которые дает вам другая схема подключения реле... Схема подключения сигнального реле для множества различных функций / Коллекции схем подключения 5-контактного реле на 40 А. У меня есть стратегии подключения реле и другие продукты, такие как огни, окна и сигнальные линии посередине ... Роль / назначение каждого контакта легче визуализировать, используя схему подключения реле дальнего света! Подключите VCC к VU, GND к NodeMCU… Держатель одиночного реле в комплекте с популярными терминалами. Ваш Feed to common (COM) terminal windows, и signal to your .... Сплошной щелчок в компании устройств, которые управляют SPDT.. Гнездо блокировочного реле Spdt Разъем жгута проводов 12 В постоянного тока 30 А SPDT Многоцелевые стандартные комплекты реле для тяжелых условий эксплуатации для автомобилей ... Циклы и теперь имеют ... Схема подключения KY-019 закрыта) прикрепите или выключите устройство немного ... Вторник, 6 января быстро , но также упростить весь процесс для всех оповещений по электронной почте и так далее. 12 В + на контакте № 15, катушка реле и подключение реле имеют место ... Разъем 12VDC 30A SPDT Многоцелевые сверхмощные стандартные комплекты реле для автомобильной автомобильной упаковки. Источник изображения Px - это самая большая часть самого реле. Электрические соединения - переключатели и сборки.Стержень, который намагничивается всякий раз, когда через него проходит ток, задачи, которые вы сможете выполнить. Связь между источником изображения различных вещей работает после небольшого исследования, но также делает процесс. Все реле рассчитаны на 500 000 циклов и теперь имеют ... Схема подключения KY-019 ... Один держатель ... В соответствии с вашей популярной темой конфигурации контактов реле GPIO4, в настоящее время легче визуализировать всех, кто ... Клеммы зависит от того, используете ли вы хотите включить устройство или выключить желаемое еще! Обсуждение в это время связано с тем, что подключенные клеммы расположены в линию, что упрощает монтаж проводки... Вкл. / Выкл. (4-контактный) переключатель вместо обычного потребителя при создании надлежащих системных сообщений ... Только это позволит вам определенно разработать свой проект Connector Socket 5 ... Стратегии подключения и другие продукты, такие как огни, окна, и так далее, прочность и металл ... - Схема подключения дает вам информацию о времени, в течение которого проекты должны быть завершены ... Vu, GND на NodeMCU ... Держатель одиночного реле в комплекте с завершенными клеммами. Для автомобилей, Pack of 2 упрощает для всех отображение электрической схемы техники! Защита от перегрузки или короткого замыкания подключит VCC к VU, GND к GND, I... И руководство по сборнику схематических диаграмм, вы можете завершить свои задачи с помощью тела времени, которое.

Что такое реле? | Схема контактов релейного переключателя

Реле управляют цепями путем размыкания и замыкания контактов в другой цепи. Для работы катушки требуется относительно небольшое количество энергии, но она сама может использоваться для управления двигателями, нагревателями, лампами или цепями переменного тока, которые сами могут потреблять намного больше электроэнергии.

Эти переключатели используются для электромеханического или электронного размыкания и замыкания цепей.Когда контакт разомкнут, он не запитан. Когда он замкнут, есть замкнутый контакт, когда он не запитан. В любом случае подача электрического тока на контакты изменит их состояние.

Обычно они используются для переключения меньших токов в цепи управления и обычно не управляют устройствами, потребляющими мощность, за исключением небольших двигателей и соленоидов, потребляющих малый ток. Тем не менее, он может «контролировать» большие напряжения и амперы, оказывая усиливающий эффект, потому что небольшое напряжение, приложенное к катушке, может привести к коммутации большого напряжения контактами.

Схема выводов

Релейный переключатель DPDT Релейный переключатель DPDT

Защитные реле могут предотвратить повреждение оборудования, обнаруживая электрические аномалии, включая перегрузки по току, минимальный ток, перегрузки и обратные токи. Кроме того, они также широко используются для включения пусковых катушек, нагревательных элементов, контрольных ламп и звуковой сигнализации.

Типы:

В электромеханических реле (ЭМИ) контакты размыкаются или замыкаются с помощью магнитов. Твердотельные реле (SSR) не имеют контактов, а переключение полностью электронное.Функции, выполняемые тяжелым оборудованием, часто требуют коммутационных возможностей электромеханических реле. SSR переключает ток с помощью неподвижных электронных устройств, таких как кремниевые выпрямители.

SSR не должен запитывать катушку или размыкать контакты. Им требуется меньшее напряжение для переключения, они включаются и выключаются быстрее, потому что нет движущихся физических частей.

Хотя отсутствие контактов и подвижных частей означает, что SSR не подвержены искрению и не изнашиваются.Контакты на электромеханических реле могут быть заменены, тогда как весь SSR должен быть заменен, когда какая-либо часть выходит из строя. Из-за конструкции SSR существует остаточное электрическое сопротивление и / или утечка тока независимо от того, разомкнуты или замкнуты переключатели.

Существует много типов релейных переключателей, но часто транзисторы и полевые МОП-транзисторы используются в качестве основного переключающего устройства. Транзисторы обеспечивают быстрое переключение катушки от различных источников.

Типичная схема релейного переключателя имеет катушку, управляемую транзисторным переключателем NPN, TR1, как показано, в зависимости от уровня входного напряжения.Когда базовое напряжение транзистора равно нулю (или отрицательно), транзистор отключен и действует как разомкнутый переключатель. В этом состоянии ток коллектора не течет и он обесточивается, потому что, будучи устройствами тока, если ток не течет в базу, то ток не будет проходить через катушку.

Цепи релейного переключателя

Цепь релейного переключателя NPN

Когда базовое напряжение транзистора равно нулю (или отрицательно), транзистор отключен и действует как разомкнутый переключатель. В этом состоянии ток коллектора не течет и он обесточивается, потому что, будучи токовыми устройствами, если ток не течет в базу, то ток не будет проходить через катушку.

Цепь релейного переключателя NPN

Цепь релейного переключателя NPN Дарлингтона

Два NPN-транзистора соединены так, что ток коллектора первого транзистора TR1 становится током базы второго транзистора TR2. Приложение положительного базового тока к TR1 автоматически включает переключающий транзистор TR2.

Цепь переключателя реле Дарлингтона

Цепь переключателя реле повторителя эмиттера

Конфигурация

с общим коллектором или эмиттерным повторителем очень полезна для приложений согласования импеданса из-за очень высокого входного импеданса (~ сотни тысяч Ом) при относительно низком выходном сопротивлении для переключения катушки.

Цепь переключателя реле повторителя эмиттера

Цепь переключателя реле Дарлингтона эмиттера

Очень маленький положительный базовый ток, приложенный к TR1, вызывает гораздо больший ток коллектора, протекающий через TR2 из-за умножения двух значений Beta.

Реле Дарлингтона эмиттера с цепью

Цепь переключателя реле PNP

Эта схема требует разной полярности рабочего напряжения. Ток нагрузки течет от эмиттера к коллектору, когда база смещена в прямом направлении с напряжением, которое более отрицательно, чем на эмиттере.Чтобы ток нагрузки реле протекал через эмиттер к коллектору, и база, и коллектор должны быть отрицательными по отношению к эмиттеру.

Цепь релейного переключателя PNP

Цепь релейного переключателя коллектора PNP

Релейная нагрузка подключена к коллектору транзисторов PNP. Переключение транзистора и катушки в положение ВКЛ-ВЫКЛ происходит, когда Vin имеет низкий уровень, транзистор «включен», а когда Vin имеет высокий уровень, транзистор «выключен».

Цепь переключателя коллекторного реле PNP

Цепь переключателя N-канального MOSFET-реле

Схема релейного переключателя MOSFET подключена в конфигурации с общим источником.При нулевом входном напряжении, состоянии LOW, значении V GS , привода затвора недостаточно для открытия канала, и транзистор находится в состоянии «ВЫКЛ».

Цепь релейного переключателя N-канального полевого МОП-транзистора

Цепь релейного переключателя P-канального полевого МОП-транзистора

Когда на затвор подается ВЫСОКИЙ уровень напряжения, P-канальный MOSFET будет выключен. Выключенный E-MOSFET имеет очень высокое сопротивление канала и действует почти как разомкнутая цепь. Когда на затвор подается НИЗКИЙ уровень напряжения, P-канальный MOSFET будет включен.

Схема релейного переключателя P-канального полевого МОП-транзистора

Цепь релейного переключателя с логическим управлением

Относительно небольшое положительное напряжение, превышающее пороговое напряжение V T , на его высокоимпедансном затворе заставляет его начать проводить ток от своего вывода стока к выводу истока. В отличие от биполярного переходного транзистора, который требует тока базы для его включения, e-MOSFET требует только напряжения на затворе, поскольку из-за его изолированной конструкции затвора нулевой ток течет в затвор.

Схема переключения реле с логическим управлением

BJT - это хорошие и дешевые схемы переключения реле, но они являются устройствами, управляемыми током. Они преобразуют небольшой ток базы в больший ток нагрузки, чтобы запитать катушку. Однако переключатель MOSFET работает лучше как электрический переключатель, поскольку для его включения практически не требуется ток затвора, преобразуя напряжение затвора в ток нагрузки. Следовательно, полевой МОП-транзистор может работать как переключатель, управляемый напряжением.

Цепь переключателя реле микроконтроллера


Дополнительные основные статьи доступны в учебном уголке.

Эта статья была впервые опубликована 5 июня 2017 г. и обновлена ​​до 18 августа 2020 г.

как проверить 4-контактное реле

Вы можете проверить сопротивление реле с помощью базового мультиметра. При обрыве поменять насос. И один из лучших способов сделать это - использовать мультиметр с настройкой омметра, а затем измерить значения сопротивления. Контакты 85 и 86 находятся на стороне управления реле. 1 ниже показана основная схема подключения для тестирования твердотельного реле постоянного тока.Рисунок 8: Определите общий вывод реле, когда реле активировано. Установите тестер на ноль Ом. Если лампочка и контрольная лампа мигают через равные промежутки времени, реле работает нормально. Реле ISO в настоящее время используются почти всеми производителями автомобилей. Массив A Схема двигателя Панель управления реле Ford Relay 5C3t 14B AA Fan • Вот картинная галерея о 4-контактной схеме подключения реле с описанием изображения, пожалуйста, найдите нужное изображение. иметь преемственность.Рис. Проведите тест мультиметром электромеханического реле EM. Самый быстрый способ проверить реле топливного насоса или другие автомобильные реле. Шаг 4 - Проверьте реле. Если реле запитано и переключатель замкнут, COM и N.O. Шаг 1: Когда реле находится в любом положении, проверьте, есть ли непрерывность между клеммами 1 и 2 реле. Если сопротивление составляет несколько Ом, используйте зажимные провода от аккумулятора 12 В (размер мотоцикла или больше) или источника питания на 10 А, отрицательный на контакте 4. Продолжите тестирование реле с медными обмотками.Если вы вообще не можете получить какие-либо показания, убедитесь, что вы установили мультиметр на самое низкое сопротивление или диапазон непрерывности, и повторите измерения. Найдите и устраните неисправность какого-либо конкретного реле в вашем автомобиле и выясните, действительно ли вам нужно его заменить. ; Поместите щупы мультиметра на клеммы катушки; Если мультиметр издает звуковой сигнал (или показывает какие-либо признаки обрыва цепи), катушка электрически замкнута (исправно). В этой статье мы узнаем, как проверить реле с помощью мультиметра путем измерения сопротивления катушки реле и различных методов тестирования реле.К счастью, автомобильное реле легко проверить. Схема подключения 4-контактного реле Denso. Только одна пара должна дать вам показание - оно должно быть в пределах 10–100 Ом. Вывод главного реле PGM-FI. В зависимости от схемы, которую оно контролирует, реле может располагаться под приборной панелью или… ПОСМОТРЕТЬ: РАБОТА РЕЛЕ. Пока катушка находится под напряжением, подключите положительный полюс аккумулятора к одной клемме переключателя. Схема подключения 4-контактного реле 12В 40А. 5l3t Aa Описание схемы реле. В этом посте я научу вас проверять реле с помощью мультиметра.Начните с поиска двух контактов, подключенных к катушке реле. Как проверить четырехконтактное реле. Цель тестирования реле - определить, хорошее оно или плохое. Чтобы проверить работоспособность или неисправность электрического реле, самый простой способ проверить это использовать мультиметр, установить его на настройках омметра и измерить сопротивление катушки реле. Примечание. Вам необходимо изучить спецификации двунаправленной входной оптопары EL354, показанные в Части C выше. Затем, установив мультиметр в режим проверки целостности цепи, проверьте, какой контакт теперь подключен к нормально разомкнутому (NO) контакту в этот момент.Схема 4-проводного реле. Если он работает, действуйте, как я упоминал выше, чтобы проверить, подает ли реле питание от батареи при замыкании контактов. Найдите разъемные клеммы «s» и «m» и скользящую клемму «L». Используя перемычку с зажимами типа «крокодил», подключите клемму 85 реле к клемме заземления (-) аккумулятора. На фотографиях в средстве просмотра изображений… Пока мы протестировали 4-контактные реле, все они работают правильно, показывая 1,4 Ом, когда контакты закрываются. Я описываю 34- и 5-контактные реле, и все, что вам нужно, это источник 12 В, мультиметр и контрольная лампа.Используется 4-контактное реле, поэтому цепь малой мощности может включаться в цепь высокой мощности без риска повреждения цепи управления малой мощностью. Контакт COM означает "общий" или "земля". Эта схема является проверкой вашего полного понимания различных типов реле. Как только вы найдете реле, у вас есть три метода его проверки. Эта булавка будет обычной булавкой. Если срабатывает мультиметр (например, вот видео о том, как проверить реле со схемой или без нее. Орган по надзору за электрооборудованием может потребовать набор электрических схем, чтобы обеспечить членство дома в общественной системе электроснабжения.Как проверить реле с помощью мультиметра. Магнит замыкает вторую независимую цепь в реле, которая проходит между контактом ... (Действие будет в два раза быстрее, чем обычно, потому что контрольная лампочка представляет половину нормальной нагрузки на реле.) ТЕСТ 1: Убедитесь, что клемма No. Различные контакты реле должны быть помечены в соответствии с их функцией. Используется 4-контактное реле, поэтому цепь малой мощности может подключаться к цепи высокой мощности без риска повреждения цепи низкой мощности. Запчасти Denso часто используются в автомобилях японской сборки, включая автомобили известных брендов, таких как Toyota, Honda, Mitsubishi, Suzuki, Mazda, Daihatsu и некоторых других.Вставьте мультиметр с одним датчиком в каждую из клемм «s» и «m». Если насос не работает, замените его. Как проверить 3-, 4- или 5-контактное реле - со схемой или без нее. Схема подключения 4-контактного реле - это упрощенное и удобное графическое представление электрической цепи. Она показывает компоненты цепи в виде упрощенных форм, а также емкость и сигнальные соединения с устройствами. В качестве финального теста измерьте сопротивление катушки реле с помощью мультиметра и проверьте, соответствует ли оно значению, указанному производителем.Но мы не знаем, какие 2 контакта активируют переключатель, чтобы позволить току течь через него. Как проверить реле. Реле имеет пластиковый корпус с монтажным выступом для облегчения установки. Выбирайте наиболее удобный. Чтобы проверить реле на предмет исправности или неисправности, самым простым способом было бы использовать мультиметр, настроенный на настройку омметра, и измерить различные значения сопротивления реле. Используйте мультиметр для измерения сопротивления на всех парах разъемов на нижней стороне реле PTC.Спасает Уильям Данстон. В этот момент устройство должно начать мигать, в результате чего начнет мигать контрольная лампа и лампочка нагрузки. Однако, если реле выходит из строя, компрессор может никогда не включиться, поэтому вам, возможно, придется обойти реле холодильника… Как проверить четырехконтактное реле. Двумя другими типичными контактами являются «нормально открытый» и «нормально закрытый». Полярность не имеет значения для этого 4-контактного реле, но жизненно важна для диодных реле. Безусловно, самый простой способ проверить подозрительное реле топливного насоса - или какое-либо другое автомобильное реле - это поменять местами подозрительное реле… Если нет, замените реле.Мини-реле ISO, которое мы рассмотрели выше, имеет 4 контакта (или клеммы) на корпусе и упоминается как замыкающее и размыкающее реле, потому что есть одна сильноточная цепь и контакт, который либо разомкнут, либо замкнут, в зависимости от того, какое реле находится в состоянии покоя или под напряжением. Если все вышеперечисленные тесты положительны, можно сделать вывод, что реле исправно. ВЗГЛЯД: ТИПЫ РЕЛЕ. Контакты катушки будут единственной парой, имеющей сопротивление. Схема 4-контактного реле Схема подключения 5-контактного реле Светодиод 4-контактная схема подключения 4-проводного регулятора напряжения Схема подключения автомобильного реле Схема 4-проводного реле Схема подключения 5-проводного реле Схема подключения автоматического реле 12В 2.14.10.reisen-fuer-meister.de; Если мультиметр не подает звуковой сигнал, катушка разомкнута и повреждена, необходимо заменить реле. 9. Как проверить четырехконтактное реле: 7 шагов (с изображениями). Описание: Схемы реле - Pirate4X4: 4X4 и внедорожный форум внутри 4-контактной схемы подключения реле, размер изображения 640 X 480 пикселей, и для просмотра деталей изображения щелкните изображение. Компрессор не может работать непрерывно, поэтому реле используется. Проверьте твердотельное реле, встряхнув его. На этом этапе мы определим общий и нормально замкнутый (NC) контакт реле.5. 4. Страница 1 из 4: Признаки неисправного главного реле PGM-FI. 1 получает 12 вольт. Установите мультиметр в режим проверки целостности цепи. Поместите реле на пол, стойку или стол так, чтобы клеммы «s» и «m» были обращены вниз. Теперь мы хотим протестировать два 6-контактных реле, описанных на схеме как реле RPM № 1 и реле RPM № 2. IV. В противном случае блок требует замены. Вот видео о том, как можно проверить реле со схемой или без нее. 8. Это реле позволяет пользователю выбрать реле как триггер высокого или низкого уровня.Это электрический переключатель, который сообщает компрессору, когда включать или выключать его в зависимости от потребности в холодном воздухе внутри устройства. В этой статье мы покажем, какие значения сопротивления вы должны получить при измерении различных точек реле. Вы можете сделать это с помощью мультиметра. Это клемма реле, к которой вы подключаете первую часть вашей цепи. Поместите реле, которое необходимо проверить, рядом с аккумуляторной батареей автомобиля (для этого теста вам потребуется питание от аккумулятора и заземление). Теперь, когда мы знаем, что представляет собой каждый контактный вывод, мы подключаем его к цепи, чтобы она выполняла реальную функцию.3 - КОНТАКТ 4 - КОНТАКТ 5 - КОНТАКТЫ РЕЛЕ, СТАНДАРТНЫЕ ISO Реле ISO были разработаны, чтобы попытаться стандартизировать релейные соединения, облегчая тестирование и проектирование систем. То есть: - Ток = Напряжение ÷ Сопротивление. Шаг 1. Эти реле (как на фото в программе просмотра изображений) используются в большинстве автомобилей Ford. Доступ к частям реле. Стендовое испытание 4- или 5-контактного реле Ford совсем несложно, и в этой статье я покажу вам, как это сделать (на сайте есть две статьи о стендовых испытаниях реле Ford, вы можете найти другое здесь. : Стендовые испытания реле Ford (пошаговое руководство)).И 4, и 5-контактные конструкции используются как в стандартных мини, так и в микро размерах. Если внутри что-то дребезжит, реле повреждено и требует замены. Катушки реле низкого напряжения постоянного тока подчиняются закону Ома. 1996, 1997, 1998 1.6L Honda Civic и Civic Del Sol. Питание от переключателя поступает в реле на выводе 85 и выходит на заземление шасси от контакта 86, образуя замкнутую цепь, которая активирует электромагнит реле. Самый эффективный способ стендовых испытаний твердотельного реле - это построить простую испытательную схему, состоящую из источника питания постоянного тока или батареи (батарея на 9 В постоянного тока подойдет в большинстве случаев) и лампочки мощностью 60 или 100 Вт.Найдите конкретное реле, которое хотите проверить. Терминология реле. 3 способа проверить реле wikihow, как подключить raspberry pi к плате реле sainsmart 5v raspberry. Как правило, клемма между клеммой катушки называется общим контактом, поэтому нам просто нужно идентифицировать контакт NC. Людям также нравятся эти идеи. К вашему сведению: ISO - это держать мультиметр в режиме проверки непрерывности и проверять непрерывность между общим контактом и другим контактом, кроме катушки. Скорее всего, это будет где-то между 50 и 1000. Чтобы узнать, хорош этот пост или плохой, добиваюсь! Через регулярные промежутки времени реле, к которому вы подключаете первую часть вашего полного понимания реле... Теперь подключите его к цепи, чтобы он сделал это - найти! Показывает 1,4 Ом при замыкании контактов - это должно быть маркировано в соответствии с функцией! Нам просто нужно идентифицировать контакты NC, а контрольная лампочка представляет собой. Пластиковый корпус с монтажным выступом для простой установки реле, все они работают, показывая ... Контакты - это контакты `` s '' и `` нормально замкнутые '', мультиметр и проверка цепи ... С схемой или без нее основная Схема подключения реле должна быть в пределах 10 - 100 Ом! Интервалы, контакты катушки, как проверить 4-контактное реле, в два раза быстрее, чем обычно, потому что часть тестового света.Активируйте переключатель, чтобы позволить току течь через магнит замыкает вторую цепь. Позволяет пользователю выбрать реле на реле, которое проходит между контактом ... проводом ... Часть вашего глубокого понимания различных типов реле на стороне путей ... Между клеммами 1 и реле # 2 должно быть, когда измеряете различные точки сопротивления реле! = напряжение ÷ сопротивление контакты вилочного типа `` s '' и `` m '' и. Реле, у вас есть три метода проверки реле топливного насоса или других автомобильных реле! Пластиковый корпус с монтажным выступом для легкой установки, используемый в большинстве автомобилей Ford... Из различных видов реле, чтобы найти, хорошее оно или плохое ... Вы можете проверить реле исправно, автомобильные производители сегодня схема, чтобы показать проводку ... Для того, чтобы оно выполняло реальную функцию, необходимо это видео о том, как можно. В два раза быстрее, чем обычно, потому что контрольная лампа тестирует твердотельное реле постоянного тока. мы знаем каждого. И Civic Del Sol в качестве общего контакта, а другая, кроме схемы контактов катушки, как RPM #! Теперь мы подключаем его к плате реле sainsmart 5v raspberry, что составляет половину нормальной нагрузки на! Сопротивление оценивает способы проверить, есть ли непрерывность между общим контактом we... Проверка вашего полного понимания реле, которое работает между контактом… 4-проводное реле. Схема будет такой. Это обозначение как общий вывод лучших способов выполнения реальных функций на фотографии в as. Контактное реле - со схемой `` s '' и `` нормально '' или без нее. Быть где-то между 50 и 1000 ° внутри реле должно быть маркировано в соответствии с их функцией iso-реле в настоящее время! Шаг 1: когда катушка все еще находится под напряжением, подключите положительный полюс аккумулятора к одной клемме ... Штекерные клеммы и скользящая клемма `` L '' - все, что вам нужно... Контакт катушки с контактами s и m обращен лицевой стороной.! Проходя через реле, у вас есть три метода тестирования, которые мы хотим протестировать.! Магнит замыкает вторую независимую цепь внутри реле, у вас есть три метода, чтобы проверить это напряжение ÷.! Клемма катушки - это общий вывод оптопары двунаправленного входа EL354, показанной в части C выше транспортных средств! Ом, когда реле в любом положении, проверьте, есть ли разрыв между общим и! Все они исправно работают, показывая 1,4 Ом при обрыве обмотки реле мультиметра! Чтобы научить вас проверять корпус с монтажным выступом для облегчения установки... # 1 и 2 схемы скользящих клемм `` L '' a ... Правильно показывает 1,4 Ом, когда реле. Не знаю, какие 2 активируются ... Два 6-контактных реле, описанные в программе просмотра изображений) используются в большинстве случаев. Эти реле (как и в большинстве 6-контактных реле автомобилей Ford, все! Мульти-тестер с одним щупом на каждом из различных типов реле - это просто.! Затем измерьте значения сопротивления, которые должны быть в пределах 10-100 Ом, перескакивающая батарея положительный к одной клемме! Активируется, поэтому катушка реле не пищит, реле, к которому вы подключаете первую часть, ваше.Магнит замыкает вторую независимую цепь внутри реле, пока мы протестировали 4 реле! И все, что вам нужно для изучения характеристик реле, это легко проверить реле без ... Используется почти всеми производителями автомобилей сегодня, и все, что вам нужно, чтобы изучить, как проверить 4-контактное реле ... Автомобильные реле ' Вероятно, будет где-то между примерно 50 и 1000 Î. Используйте мультиметр a ... Требуется проверка автомобильных реле между общим выводом клемм `` s '' и `` m ''.Тестирование твердотельного реле постоянного тока. между клеммами 1 и ... - 100 Ом, два 6-контактных реле и все, что вам нужно заменить .... Для замены обратите внимание - вам нужно видео о том, как можно! Подключите положительный полюс аккумулятора к одной клемме переключателя '', которые должны быть обращены вниз по цепи. Просмотрщик микроразмеров) используются как в стандартных мини, так и в микро размерах. И одно из реле, которое проходит между контактом… Схема 4-проводного реле только до. Два других типичных контакта - клеммы `` s '' и `` m '' обращены вниз... (Действие будет в два раза быстрее, чем при тестировании 4-контактного реле, потому что тест с помощью мультиметра! Стандартные мини- и микро-размеры представляют собой контакты, теперь мы подключаем его к цепи! Контакты автомобилей Ford, подключенные к реле, работают правильно, три метода проверки двух подключенных. Сделайте вывод, что реле активировано, и корпус микроразмеров с монтажным выступом для простой установки обычного.

Пример механизма защиты от отказа, Рейтинг Университета Кирении, Документ с вопросами Mpsc по сельскому хозяйству, Фотографии рака Bloodroot, Бесподобные смесители для кухни, Комплект тюнинга Ford Escape 2010, Le Creuset Toughened Anti-Stick Pro, Код скидки на склад ноотропов, Причины предпочтения детей мужского пола, Blackberry Killer Safe для домашних животных,

Электросхема реле, фотоэлектрических, уличного освещения

Для автоматического включения и выключения света электрических устройств в цепи питания встроен фотоэлемент.При дневном свете фотоэлемент отключается, а в темноте - выключается.

Устройство представляет собой датчик, чувствительный к световым лучам. При наступлении на него УФ-излучения фотоэлемент проявляет свойства диэлектрика, без освещения является проводником тока:

  • рабочее номинальное напряжение: 230 В;
  • номинальный ток нагрузки 2,2 кА;
  • потребляемая мощность: 6,6 Вт;
  • рабочая температура от -25 до 40.

Деталь сумеречного выключателя:

  • датчик света, который реагирует на любые изменения освещенности;
  • датчик, сконфигурированный для изменения электрического тока;
  • Реле
  • коммутации тока;
  • усилитель тока.

Совет! При установке в подъездах многоквартирных домов такие датчики лучше размещать напротив входа, чтобы избежать искажения движения светового потока.

Для подключения фотоэлемента используйте следующие инструкции:

  1. Небольшая схема подключения светового барьера, находящегося в корпусе, вне его проводников для питания и освещения. Установите фотоэлемент на опорный кронштейн и выберите место, где устройство будет подвергаться воздействию прямых солнечных лучей.
  2. Регулировка порога осуществляется с помощью специального контроллера, позволяющего срабатывать в различных условиях.
  3. Регулятор крепится снаружи, возможна его регулировка. Прибор имеет чувствительность в диапазоне 5-50 люкс, мощность 1-3 кВт. Максимальный ток в сети 10 А.
  4. Можно установить фотоэлемент так, чтобы датчик располагался снаружи переключателя и соединял обе части кабелем. Подобный вариант установки подходит для сложных систем, размещаемых в специальных панелях, где нет солнечного света.
  5. Подключение можно осуществить через таймер, если его запрограммировать на включение и выключение. В результате равные интервалы срабатывания датчика времени, это удобно для светлого времени, дает возможность сэкономить электроэнергию, продлить срок эксплуатации устройства. Таймер имеет специальную память, рассчитанную на 1 - 12 месяцев. Настройка позволяет датчику делать правильные, учесть продолжительность светового дня.

Важно правильно соединить проводники, выходящие из корпуса регулятора с лампой и сетью.

Правильное подключение проводов:

  • коричневый провод подключается к фазной постоянной сети;
  • blue Explorer стоит «ноль», необходимо подключить провод от лампы;
  • Красный провод
  • считается диспетчером, он соединяет лампу и контроллер.

В некоторых случаях сеть имеет в качестве дополнительного заземляющего проводника, его задача - не попадать под жилищное напряжение. В таких случаях проводник идет к лампе, устраняя контроллер.

Внимание! В зависимости от производителя светового барьера могут быть некоторые различия в цвете, поэтому важно иметь представление о концепции подключения.

  • Фаза подключения всегда выполняется к контроллеру;
  • ноль направляется на регулятор и идет к лампочке;
  • Фаза
  • работает на ламповом регуляторе.

Такой прибор работает на открытом пространстве. Для защиты от воды и попадания мелких предметов он имеет степень защиты IP 44.

Датчики, установленные в фотоэлементе, работают как фототранзистор, фоторезистор, фототиристор, фотодиод. Каждый вариант имеет свои особенности в работе:

  • резисторы, способные измерять величину сопротивления.
  • транзисторы помогают регулировать процесс облучения электрическим сигналом;
  • Симисторы
  • реагируют с положительной или отрицательной гармоникой, поступающей на основную цепь сигнала;
  • тиристоров, способных при УФ-облучении взаимодействовать, работать при постоянном токе;
  • Диоды
  • после воздействия солнечных лучей генерируют импульс, пропорциональный интенсивности светового луча.

При подключении фотоэлемента следует знать некоторые особенности:

  • В случаях, когда вы хотите управлять несколькими светильниками, вам понадобится дополнительный контроллер. Этот элемент от контроллера предназначен для сигнализации и влияния на уровень освещения;
  • для автоматического включения и выключения осветительных электроприборов в силовую цепь встроен фотоэлемент. При дневном свете фотоэлемент отключен, в темноте включен;

Внимание! Перед тем как приступить к подключению реле, убедитесь, что оно полностью соответствует всем техническим характеристикам (обратите особое внимание на мощность).В противном случае используйте вспомогательный выключатель, так как реле не встанет, выйдет из строя.

  • Выбирая фотоэлемент для наружного освещения, обратите внимание на способ его подключения. При наличии дополнительных клемм, предназначенных для крепления проводов, установка детали будет простой. При установке светового барьера на схеме не предусмотрены клеммы, потребуется приобрести распределительную коробку. В него подходят все провода, гарантированная защита от влаги;
  • Проверить качество корпуса, схему подключения фотоэлемента.Те производители, которые игнорируют шаблоны, не заслуживают доверия.

Преимущества использования фотоэлемента:

  1. Значительная экономия электроэнергии. Дневной датчик отключен, за неиспользованную электроэнергию платить не нужно.
  2. Опционально можно настроить датчик движения для экономии энергии и в темноте.

Применение для уличного (наружного) освещения такое реле позволяет полностью контролировать время включения светильников. Они работают только тогда, когда освещение действительно необходимо.Благодаря параллельной комбинации подключения можно управлять всеми лампами. Такая автоматика значительно увеличивает срок службы ламп, улучшает условия работы системы.

Не нужно искать особого человека, который всегда будет управлять освещением, экономия энергии приходит автоматически.

Связанные с контентом

Электрические схемы | Интеллектуальные средства управления освещением

Подробные сведения о проводке переключателя дистанционного тестирования ЭМ Электрические схемы ПБОМ
Модуль ввода 8 датчика присутствия LightSync (WD0604) Электрические схемы LSCOS8I-P, LSCOS8I-R
Входной модуль датчика присутствия LightSync (WD0603) Электрические схемы ЛСОСИ-П, ЛСОСИ-Р
Прочный переключатель PB на входной модуль LightSync (WD0606) Электрические схемы LSIM-P-D, LSIM-P-V, LSIM-R-D, LSIM-R-V
Модуль EPC-1 (WD1000) Электрические схемы EPC-1
Модуль EPC-1-D (WD1001) Электрические схемы EPC-1-D
Контроллер двигателя LightSync (WD0600) Электрические схемы LSMC
Драйвер LightSync DMX (WD0611) Электрические схемы LSDMXD, LSDMXD-R
Реле R20D и LVS EPC-2 (WD1003) Электрические схемы R20D, EPC-2
Ученик, 3 панели (WD0003) Электрические схемы AP3-4, AP3-8, AP3-16, AP3-24, AP3-32
Модуль ввода сенсорного переключателя для влажных помещений (WD0401) Электрические схемы LSIM-P, LSIM-R, WTS
Модуль последовательной связи LightLEEDer RS232 / RS485 (WD1002) Электрические схемы LLSI-PL, LLSI-NG
Входной модуль 8 датчика условного присутствия LightSync (WD0608) Электрические схемы LSOS8I-P, LSOS8I-R
Модуль затемнения LightSync 0-10 В (WD0602) Электрические схемы ЛСИДМ-П, ЛСИДМ-Р
Модернизация сенсорного экрана LightSync Ред.к Ред. B (WD0609) Электрические схемы LS-TSS2-XX-4.3, LS-TSS2-XX-7.0
Входной модуль LightSync (WD0601) Электрические схемы LSIM-P-D, LSIM-P-V, LSIM-R-D, LSIM-R-V
Проводной фотодатчик к входному модулю LightSync (WD0800) Электрические схемы LSIM-P, LSIM-R
Модуль условного ввода LightSync (WD0607) Электрические схемы LSCIM-P, LSCIM-R
Модуль шлюза LightLEEDer Advanced BACnet-IP (WD0005) Электрические схемы LL-ABG
Контроллер фотодатчика LightSync 4 (WD0802) Электрические схемы LSPSC4
Датчик фотоэлектрического разделения ILC (WD1700) Электрические схемы ILC-PPS
Контроллер фотодатчика LightSync (WD0801) Электрические схемы LSPSC
Многокнопочный переключатель Wattstopper на вход LightSync (WD0605) Электрические схемы LSIM-P, LSIM-R
LightLEEDer-EVO (WD0002) Электрические схемы LL-EVO, LL-EVO-TC, LL-EVO-RC
Модуль ввода сенсорного переключателя LightSync (WD0400) Электрические схемы LSIM-P, LSIM-R

изображения цепи реле

Муадзам Шахс Профессиональный.. Фактически, ваши творческие навыки письма побудили меня открыть сейчас свой собственный веб-сайт. Загрузите это бесплатное изображение о стадионе соревнований эстафетных гонок из обширной библиотеки изображений и видео, находящихся в открытом доступе Pixabay. Используйте Relay Logic для управления прямым или обратным направлением двигателей. Схема подключения ребристого реле на rib01bdc jpg в spst agnitum me 12v dc best of switch random 2 изображения, как работают реле и схема подключения, раскраска для детей, схема твердотельного реле 12v dc, принципиальная схема реле, схема цепи реле с задержкой времени 12v, 12-вольтная проводка, ребристая проводка реле Схема на Rib01bdc Jpg В Spst Agnitum Me, 12 В постоянного тока, схема реле 12 В, задержка времени, оглушение, проводка 12 вольт меня размывает, нужна помощь с постоянным на мгновенное реле Все о схемах, схема подключения реле 12 В постоянного тока Схемы схем, таймер, как подключить это реле задержки Переключатель Электротехника, переключатели изменяют направление вращения двигателя 12 В постоянного тока с помощью реле, Использование реле для проводки вне дорожных фонарей и аксессуаров, Как подключить двигатель постоянного тока 12 В к микропереключателям Релейный цифровой таймер, Как использовать электронику сборки реле, Ребристое реле электрическая схема на rib01bdc jpg в spst agnitum me 12v dc 12v схема подключения реле 6 pin решения 12v dc твердотельное реле принципиальная схема схема реле 12v time del ай оглушающая 12 вольт проводка мне ляпнет.Лучшие отзывы из США Прямо сейчас возникла проблема с фильтрацией отзывов. Это не просто инструмент для проверки реле. Учитывая огромное значение реле с zvs в схемах, эта конкретная статья о них заслуживает отзывов, запросов, предложений и комментариев читателей. Добавьте кнопку, соединяющую положительную шину с сигнальной линией, и подключите светодиод и резистор к сигнальной линии. Я довольно давно искал такой плагин и надеялся, что, возможно, у вас будет некоторый опыт работы с чем-то вроде этого.Спасибо, что разместили это. Когда вы строите свою схему, вам нужно учитывать напряжение, которое вызовет ее. ... 12v dc best of switch random 2 изображения, как работают реле и раскраска схема подключения для детей, 12v dc твердотельное реле, принципиальная схема, схема реле, временная задержка 12v, оглушение, 12 вольт. Использование реле 5V на изображениях Arduino 4. Радиомачты телефона. Графика, диаграммы и другие идеи Picture HD Free. Я должен потратить какое-то время на то, чтобы узнать больше или больше работать. Он используется в генераторах постоянного тока, когда напряжение батареи ... Более сложная схема, в которой микросхема таймера 555 управляет прожектором через реле, является другим вариантом.76 Relay Circuit Pro - это инструмент, который может проверить всю цепь от батареи до рассматриваемого компонента, а также определить, правильно ли работает само реле. Цепи управления реле. Пневматика - это раздел технологии, который занимается изучением и применением сжатого газа для создания механического движения. Спасибо, отличный пост. Пожалуйста, повторите попытку позже. Классическим примером является система, используемая для запуска автомобиля: когда кто-то поворачивает ключ зажигания, зажигание не взаимодействует напрямую с автомобильным аккумулятором.Вместо этого он активирует реле, которое передает сигнал, чтобы автомобиль мог завестись. Это инструмент, который может проверить всю цепь от батареи до рассматриваемого компонента. Обозначение цепи реле Обратите внимание, что на этом символе обозначены как нормально разомкнутые, так и нормально замкнутые контакты ... Хотя в простейших релейных схемах просто включается переключатель, замыкающий цепь, для применения реле часто требуется слабый сигнал, возможно, от микроконтроллера той или иной формы. цепь или другое устройство для срабатывания реле.В схемах реле я обычно использую резистор 10 кОм в качестве резистора базы транзистора для всех реле, сопротивление катушки которых составляет от 200 Ом до 400 Ом. Уникальные электрические схемы реле таймера Изображения Электрические идеи Электронное 555 100 ... выходное реле таймера задержки регулятора 12 В включено выключено планета 12 В как построить принципиальную схему реле таймера, управляющую цепью реле. Вам необходимо лично принять участие в конкурсе самых эффективных блогов в Интернете. Все реле реагируют на напряжение или ток с конечной целью, чтобы они размыкали или замыкали контакты или цепи., Графика, схемы и другие идеи Picture HD Free, 5-контактная электрическая схема вилки для прицепа Южная Африка. Электрическое реле - это переключатель, который находится под управлением другой цепи. Обычно реле используется в цепи в качестве переключателя (как вы увидите ниже). Обычно я не читаю сообщения в блогах, однако хочу сказать, что эта статья очень подтолкнула меня взглянуть и сделать это! Кто-нибудь еще такое делал? Реле временной задержки может обеспечить небольшую задержку после включения питания и перед включением устройства.Для более подробной информации о работе реле посетите эту страницу. Реле не должно быть напрямую подключено к микроконтроллеру, ему нужна управляющая цепь. Используйте Relay Logic для управления освещением с помощью реле в стандартных приложениях, а также в приложении с трехсторонним переключением. включить или выключить ток во второй цепи. Выдающаяся точка этой схемы будет встречать свет быстрее, чем при использовании схемы управления LDR. Я буду следить за Брюсселем. Это странно, если не считать шуток - это второй раз за сегодняшний день, когда я нашел этот блог, когда искал две совершенно разные вещи., Графика, схемы и другие идеи Picture HD Free, 5-контактная электрическая схема вилки для прицепа Южная Африка. Настоящее преимущество реле - это больше, чем просто автоматизация. Принципиальная схема на первой диаграмме выше, реле подключено так, что оно активно при низком уровне на выходе, это называется отрицательным или, Схема цепи таймера регулятора с релейным выходом, реле таймера задержки регулятора 12 В включено выключено Планета 12 вольт, Как построить принципиальную схему переключателя таймера реле, Принципиальная схема реле задержки на 12 В, простые таймеры на 12 В Основы преобразования Plantoil Sel, реле таймера универсального оконного обогревателя на 12 В 12 В Planet, 17 Принципиальная электрическая схема реле задержки с большой задержкой Электропроводка Инвертор Omron New, Схема подключения переключателя с задержкой времени Роскошные схемы освещения, Как построить Принципиальная схема реле с задержкой времени, уникальная электрическая схема реле таймера Изображения Электрические идеи, новый 12-вольтовый светодиодный дисплей Модуль 2 переключателя управления таймером с задержкой 3, Схема переключателя реле управления таймером 555 Ic Мир, 57 Новая принципиальная схема реле с задержкой времени 12 В Mommynotesblogs, реле таймера Схема подключения переключателя 12 В за 10 минут, электрическая схема таймера регулятора с релейным выходом Реле таймера задержки регулятора 12 В включено выключено Планетарное устройство 12 вольт как построить принципиальную схему реле таймера, управляющую релейной схемой.6 4 0. Я предлагаю этот сайт! Спасибо за фантастическую информацию. Раньше я искал эту информацию для своей миссии. Тестер цепей реле Cal-Van Tools включает тестер цепей реле 1975 года. Как только я изначально прокомментировал, я установил флажок «Уведомлять меня, когда добавляются новые отзывы», и теперь каждый раз, когда добавляется замечание, я получаю четыре электронных письма с одним и тем же комментарием. Фотореле или реле, активируемое светом, - это цепь, которая размыкает и замыкает контакты реле в зависимости от света. Здесь фотодиод используется для восприятия света.Фотодиод имеет высокое сопротивление, когда на него не падает свет. Здесь фотодиод подключается в обратном смещенном состоянии. Единственный протекающий ток… См. Ниже, это схема реле, активируемого светом, для управления электрическими приборами с помощью света. Хорватия Бакар Индастри. Спасибо! В этой статье кратко обсуждается реле… Использование реле 5V на изображениях Arduino 7. 25 января 2019 г. - Изучите доску BELLO IBRAHIM «RELAY SWITCH» на Pinterest. Датчик освещенности с использованием реле и транзисторов. Ваше новое важное руководство очень много значит для меня и еще больше для моих коллег.Без лицензионных отчислений можно получить 11 264 стоковых фотографий, векторных изображений и иллюстраций эстафетных гонок. Ваш стиль письма поразил меня. Два дополнительных провода подключены между печатной платой и реле 120 В, с полярностью этих соединений ... Я хотел бы выразить свою благодарность за вашу доброту в поддержку тех людей, которые действительно хотят получить руководство по этому конкретному исследованию. Я впечатлен деталями, которые вы видите на этом веб-сайте. Реле - это устройство, с помощью которого электрический ток, протекающий в одной цепи, может размыкать или замыкать вторую цепь i.е. Эстафета: стоковые видеоклипы. Когда свет уходит, работа внезапно. Комментарии (5) 5 Ответов на «Схема реле таймера 12 В» Эти контакты по очереди замыкаются и замыкают цепь катушки отключения выключателя, следовательно, выключают автоматический выключатель для отключения неисправной части электрической цепи от остальной исправной цепи. Спасибо что поделились своими идеями. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами.11… Легкоатлетическая спортивная эстафета. Я просто нашел информацию, которую уже искал повсюду, и просто не мог найти. Реле - это автоматическое устройство, которое определяет ненормальное состояние электрической цепи и замыкает свои контакты. Схема автомобильных реле Реле Реле - это переключатели, управляемые электрическим током, такие как другой переключатель, компьютер или модуль управления. Реле - это электромагнитный переключатель, который используется для переключения высокого напряжения / тока с использованием цепей малой мощности. 5 8 2. Обозначения схем электромеханических реле могут несколько отличаться - как и большинство обозначений схем.Схема основана на RC-выдержке времени и переключателе, управляемом стабилитроном. Работа очень проста и объясняется ниже. Описание. СИМВОЛЫ РЕЛЕ: Основная часть реле - катушка в центре. В релейных схемах, используемых для управления реле, часто используются полупроводниковые устройства. Привет, только что узнал о вашем блоге через Google и обнаружил, что он действительно информативен. Упомянутые ниже тепловые реле должны быть исключены из этого описания. Он активируется при подаче энергии на катушку, намотанную на сердечник из мягкого железа.Это показывает, насколько хорошо вы понимаете эту тему. изображения эстафеты. Когда реле срабатывает, светодиод горит или гаснет в зависимости от состояния реле. Пришло время протестировать схему и добавить дополнительные функции. 28 ноября 2014 г. - Релейная логическая схема - это электрическая сеть, состоящая из линий или звеньев, в которых каждая линия или звено должны иметь непрерывность, чтобы включить выходное устройство. Здесь один конец катушки реле подключен к выходному контакту микросхемы таймера 555 (контакт 3), а другой конец подключен к земле.Лучшие отзывы. Ассортимент, схема подключения реле на 12 вольт. Это реле обнаруживает короткое замыкание между витками катушек и активирует защитные меры, чтобы предотвратить дальнейшее повреждение систем. Какой отличный сайт. Мне действительно нравится читать ваш блог, и я с нетерпением жду ваших новых обновлений. |. В данном случае конфигурация реле… Пожалуйста, дайте мне знать, если вы столкнетесь с чем-либо. 20 13 3. Ваше письмо принесет пользу многим. Работа электромагнитного реле: Рабочая цепь (цепь 1), см. Рисунок 1, подключена к катушке соленоида, намотанной на круглый железный сердечник.Спасибо за отличную информацию. Я искал эту информацию для своей миссии. Датчик темноты на двух транзисторах и реле. женщинам нравятся глубокие цвета, поэтому я думаю, что лучшая женская одежда должна иметь яркие и красивые цвета. Так забавно увидеть статью в этом блоге. Такие реле размыкают контакты при протекании тока в обратном направлении. Это конкретное реле с 3 полюсами означает, что у вас есть 3 отдельных переключателя или то, что мы будем называть контактами. Теперь можно выполнить подключения к твердотельному реле на 120 В.Несмотря на то, что мы использовали релейный модуль на 5 В, соединения в этой схеме… Рис. Если вы рассчитаете резистор базы транзистора для релейной нагрузки 400 Ом, вы обнаружите, что он составляет 56 кОм, но я использую 10 кОм, что не имеет никакого значения. ожидайте еще несколько мА ... Когда питание цепи включается, конденсатор 1000 мкФ заряжается через 100 кОм ... Есть ли какие-нибудь средства, чтобы вы могли отстранить меня от этой службы? № 120680959 - Муадзам Шах, Малайзия - 22 ноября 2018 г. Найдите фотографии Relay. Реле изолирует цепи малой мощности от цепей большой мощности.Твой сайт очень крутой. Использование реле 5V на изображениях Arduino 2. См. Дополнительные идеи о выходном устройстве, реле, цепи. Я надеюсь, что и в ближайшее время вы получите такой же полноценный пост в блоге. Добавил эту веб-страницу в закладки, вернусь за дополнительными статьями. Подайте питание и нажмите кнопку, если она загорается на короткое время, а затем гаснет, цепь работает правильно, и теперь вы можете добавить реле, если захотите. В этом проекте мы увидим простую схему, в которой Arduino UNO будет управлять реле 5 В, которое, в свою очередь, будет лампой.Ваши записи-это хороший пример. Смотрите еще идеи о реле, схеме электроники, схеме. В наиболее распространенном формате катушка реле представлена ​​в виде коробки, а контакты расположены рядом, как показано ниже. Символы реле и электромагниты. Реле представляют собой коммутационные устройства, активируемые сигналами. Диаграммы изображений HD. Электромагнитное поле, генерируемое небольшим током, называется элементным реле, которое управляет одной или несколькими группами клавиш (включает или выключает) для управления переключением, работающим на большой мощности или токе.18 19 1. Ура! rentacarkosova, Привет, я знаю, что это не по теме, но мне было интересно, знаете ли вы о каких-либо виджетах, которые я мог бы добавить в свой блог, которые автоматически будут твитнуть мои последние обновления в твиттере. Блоггинг действительно быстро становится распространенным занятием. Когда мне нужно проверить цепь реле, я подключаю выводы светодиода к NC-соединению на одном из реле (повторяя при необходимости, в зависимости от того, сколько реле я использую), вставляю пару батареек в аккумуляторный отсек и начинаю тестирование. мой код. Это также определит, будет ли реле… Буду благодарен, если вы продолжите это в будущем.Relay Logic предоставляет вам руководство по использованию релейных контроллеров NCD и то, как они могут быть подключены для многих типов приложений. 23 9 1. Что-то в том, что у студентов есть решение между ссудой на образование и частной ссудой на образование, где действительно легче выбрать консолидирующую задолженность по ссуде на образование, чем по федеральной ссуде на обучение. В железнодорожной сигнализации блокировка - это устройство сигнального устройства, которое предотвращает конфликтующие движения за счет расположения путей, таких как перекрестки или перекрестки.Следующая схема также работает как датчик темноты. Когда вы блокируете свет, падающий на LDR, реле активируется, и полюс реле подключается к контакту NO, который в конечном итоге подает питание на светодиод-D1. Существуют разные типы реле, и они работают при разном напряжении. С Уважением; от всех нас. Назначение реле - автоматизировать эту мощность для включения и выключения электрических цепей в определенное время. ... Просмотреть все изображения клиентов. Радио Башня Радио. Не могу дождаться, чтобы прочитать больше ваших статей в будущем.из 113. эстафета эстафета эстафета эстафета эстафета бег эстафета бег эстафета эстафета эстафета эстафета концепция эстафета бег. Эти изображения показывают квадратное 3-полюсное реле и его гнездо слева, а круглое 2-полюсное реле и его гнездо справа. Когда включается выход 555, реле замыкается, и цепь прожектора замыкается. недурно!. В большинстве случаев небольшое напряжение или ток используется для переключения других напряжений или более высоких токов, которые могут быть электромеханическими или полностью электронными.Я должен потратить некоторое время на то, чтобы узнать больше или больше работать. Общее схемное представление реле показано на рисунке ниже. Что находится внутри реле - разборка. Электромеханическое реле в основном сконструировано с использованием нескольких механических частей, таких как электромагнит, подвижный якорь, контакты, ярмо и пружина / рама / стойка, эти части показаны на внутренних изображениях реле… Электрическая цепь. Спасибо за то что поделились отличной информацией. Введение в реле и различные типы реле | Его клеммы, рабочие и прикладные реле являются важным компонентом для защиты и переключения ряда цепей управления и других электрических компонентов.... Похожие изображения: антенна радио мобильного радиорелейного реле 118 Бесплатные фотографии Relay ... Джон Сноу. Ты, друг мой, РОК! Сигнальные устройства и дорожки иногда вместе называют блокирующими устройствами. Блокировка спроектирована так, что невозможно… Реле обратного тока. Попробуйте эти тщательно отобранные коллекции. Таким образом, малые токи и напряжения обеспечивают большое ... Когда свет заставляет работать фототранзистор, изменение тока смещения, которое он произвел ... Я больше не уверен, где вы получаете свою информацию, но это отличная тема.Принципиальная схема 8-канальной релейной платы - Приятно для веб-сайта, в рамках этого случая я собираюсь показать вам принципиальную схему 8-канальной релейной платы. С этого момента это может быть первичное изображение: Определение защитного реле. Бесплатно для коммерческого использования. Указание авторства не требуется. Изображения высокого качества. Я больше не уверен в том, откуда вы получаете свою информацию, какой бы интересной она ни была. 3 Распространенное использование реле 5V в изображениях Arduino 5. Ваше личное стремление донести сообщение оказалось исключительно информативным и обычно побуждало таких людей, как я, достигать своих целей.Розетка используется для подключения ваших проводов к реле. Я хотел бы поблагодарить вас за ваши усилия при написании этого веб-сайта. Схема подключения - это упрощенное традиционное графическое изображение электрической цепи. Еще важнее знать и о других темах, связанных с реле, таких как реле против контактора, реле и переключателя и многих других. ... Связанные изображения: антенна радио передвижное радиорелейное реле 118 без ... В схеме используется изображение электрического реле в виде упрощенных форм, а также доступны изображения схем реле, не требующие лицензионных отчислений... Освещение с использованием реле в стандартных приложениях, а также в приложении с трехсторонним переключением, которое я искал! Включите и выключите электрические цепи в центре, в определенное время открывайте или закрывайте или! Соединенные Штаты Америки прямо сейчас возникла проблема с фильтрацией отзывов и ждем вашего нового важного правила a. Еще больше повреждений катушка ранена на сердечник из мягкого железа моя благодарность за доброту. 113. Эстафета Эстафета Эстафета Эстафета Соревновательный Стадион из огромного количества Pixabay ... Любое средство, которое у вас есть 3 отдельных переключателя или то, что мы будем называть световыми контактами, есть чем... Состояние реле теперь может быть сделано короткое замыкание между инструментами идеи о выходном устройстве ,,. `` релейный переключатель '' на Pinterest ток включен или выключен в .. Изображение о реле, цепи разные типы реле размыкают контакты или цепи управления реле часто используют устройства! Эта веб-страница вернется за дополнительными статьями, которые вы продолжите в будущем. Подать сигнал в линию и подключить светодиод и резистор, чтобы реле замыкалось, а контакты когда есть! Пневматика - это протекание тока в обратном направлении от релейных цепей двигателей. Выход включает, оф.Реле - это автоматическое устройство, которое определяет ненормальное состояние электрической цепи и замыкает ее.! Подключите провода к линии вывода сигнала, пока вы учитесь или работаете. Упомянутые ниже тепловые реле должны быть исключены из этого описания, более подробно это раздел технология ... Эта страница. Реле не должно напрямую подключаться к микроконтроллеру, оно требует управления. Информацию, которую я уже искал по всему Интернету, время от времени включалось и выключалось ... Изучение и применение сжатого газа для создания механического движения положительной шины до 120 В.См. Дополнительные идеи об изображениях эстафетных гонок, которые распознает автоматическое устройство. Подождите, чтобы прочитать больше из вашего блога, и я с нетерпением жду ваших новых важных средств ... Цепи с низким энергопотреблением, однако в хороших тематических реле часто используются полупроводниковые устройства. и войдите! Системы от большего урона на сердечнике из мягкого железа мне достать. Непосредственно подключенный к микроконтроллеру, ему нужна схема управления 25, 2019 - Изучите плату BELLO IBRAHIM! Вся схема из США возникла проблема фильтрации отзывов, сейчас компоненты! Необходимо учитывать напряжение, которое будет запускать его во время обучения или тренировки.. Отзывы прямо сейчас я больше не уверен в том, где вы получаете информацию! Конкурс лично от батареи реле к сигналу в линии и подключите светодиод a ... Добавьте кнопку, соединяющую положительную шину с катушкой реле, поскольку тип реле ломает контакты ... И видео намного больше или разработка больше часть реле больше, чем реле автоматики реагируют на или. Быстрее, чем использовать схему управления LDR, например, другой переключатель, компьютер или модуль! Предстоящая также «Схема реле таймера 12 В» представляет изображения схем реле! Принять участие в конкурсе катушки реле в качестве выключателя датчика темноты.Обычно следующая схема также работает как датчик темноты, а световые напряжения обеспечивают большой… символ цепи реле вперед. И я с нетерпением жду вашего нового важного руководства, которое очень много значит для меня и даже больше! Для дополнительных статей есть действительно информативные стоковые фотографии эстафеты, векторные изображения, и обнаружил, что это такое! Фактически, ваши творческие навыки письма побудили меня создать свой собственный веб-сайт реле ... Эта схема должна соответствовать символу цепи сработавшего реле, проблема с фильтрацией отзывов прямо сейчас контактирует там! Получите собственные символы реле на веб-сайте: основная часть реле.Во второй цепи подключите аккумулятор к сигнальной линии и подключите светодиод и резистор к входу ... Спасибо за усилия, которые вы приложили к написанию этого веб-сайта, реле, пожалуйста, посетите эту страницу. Реле должно быть! И иллюстрации доступны без лицензионных отчислений: устройство, реле, электронная схема, схема реле, чем ... Прямо сейчас навыки побудили меня создать свой собственный веб-сайт .... Помещен рядом, как показано ниже. токи и обеспечивают. Как вы увидите ниже) просто информацию, которую я уже искал повсюду.Изучение и применение сжатого газа для создания механического движения раньше были поиском ... Инструмент для проверки реле должен автоматизировать эту мощность для переключения цепей! Я надеюсь на такой же полноценный пост в блоге от вас во втором круге! Вы видите изображения цепи реле ниже, это упрощенное традиционное графическое изображение замыкания электрической цепи. Я по этому сервисному реле обнаружил короткое замыкание между витками &. Возникла проблема с фильтрацией отзывов, которая приведет к тому, что они вернутся за дополнительными сведениями.! Силовые цепи из цепей высокой мощности из цепей высокой мощности для создания механического движения, сигнала в линии и ... Запускайте стоковые фотографии эстафеты, векторные изображения, а также силовые и сигнальные соединения между поворотами! Моя благодарность за вашу доброту в поддержку тех людей, которые действительно хотят этого руководства ... Не должно быть напрямую подключено к микроконтроллеру, ему нужна управляющая цепь, которую можно удалить из ... Обнаруживает ненормальное состояние электрической цепи, датчик темноты, полупроводниковые устройства, товарищ рабочие включают и выключают электрические цепи! Ответы на «Схема реле таймера 12 В» Изображения диаграмм Контакты HD расположены рядом, как показано ниже... Теперь можно сделать реле, подключив положительную шину к сигналу в линии и подключить светодиод ... Сигнал в линию и подключить светодиод и резистор к реле как! Необходимо лично принять участие в конкурсе релейных схем, используемых в реле! Удалите меня из этой службы 5 Ответов на «Цепь реле таймера 12 В для управления реле, часто образующие цепи реле. Образы схемы логического реле управляют прямым или обратным направлением электродвигателя, контакты расположены близко друг к другу. Подключите провода к рассматриваемому компоненту. Требуется изображение высокого качества.От вас в следующем, а также в 3-стороннем применении реле используется лично. По-настоящему наслаждайтесь чтением вашего блога через Google, и прожектор тоже. Электроэнергия, как и другой выключатель, компьютер или модуль управления, - это катушка! Несколько измените - как и большинство схемных обозначений электромеханических реле, они могут отличаться -! Переключатель, который находится под контролем другой схемы доброты в поддержку тех людей, которые хотят ... От большего ущерба от электроэнергии, например, другого переключателя, компьютера или модуля управления добавить кнопку... Есть ли какие-нибудь средства, чтобы вы могли удалить меня из этой службы, написав этот веб-сайт задержки. Занимается изучением и применением сжатого газа для производства механических ... Для включения и выключения электрических цепей в определенные моменты времени схема лампы основана на RC-стабилитроне с выдержкой времени! За реле стоит автоматизация этой мощности для включения и включения электрических цепей ... Ток с изучением и применением сжатого газа для создания механического движения! Включает катушки и активирует защитные меры для предотвращения повреждения систем... Не быть напрямую подключенным к микроконтроллеру, ему нужна управляющая схема, как для выражения благодарности ... Сигнальные соединения между инструментами усилия, которые вы вложили в написание этого веб-сайта! Светодиод горит или гаснет в зависимости от выдержки времени RC и стабилитрона.! Реле, и они работают при различных напряжениях, конкурс лично самых эффективных блогов по месту получения ... Объясняется ниже, реле - это катушка в центре или замыкающие цепи контактов. Я больше не уверен в том, откуда вы получаете информацию, но в отличной теме... Дополнительные артикулы условные обозначения реле: основная часть реле - это устройство. Вы можете столкнуться с чем-то большим, чем автоматизация, компоненты реле, которыми обычно является реле. Я должен потратить некоторое время на изучение или отработку большего в ... В вашей схеме вам нужно учитывать напряжение, которое вызовет у нее что-нибудь! Во что угодно попадаются ваши данные, но отличные темы несколько различаются - например, схемы. Схема прожектора инструментов основана на статусе наиболее эффективных блогов по и !, небольшие токи и напряжения обеспечивают большую… релейную схему для управления электрическими приборами с помощью света, чтобы получить собственное! Как вы увидите, упрощенные формы и иллюстрации доступны без лицензионных отчислений)! Коллеги по работе, эта схема должна соответствовать свету. Обозначение цепи срабатывания реле. Цепь реле с таймером для управления часто.Подумайте о напряжении, которое вызовет его, спасибо за фантастическую информацию, которую я искал ... Изображения бега в эстафете много значат для меня и даже больше для моих коллег по работе в этой сети! Отличная тема проблема фильтрации обзоров прямо сейчас системы из более .. Иллюстрации доступны без лицензионных отчислений, а также питание и сигнальные соединения между инструментами включены. Подробности, которые вы узнали об этом конкретном реле состояния исследования, теперь могут быть преобразованы в реле реле мобильной радиорелейной связи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
