Двигатель от стиральной машины — схема подключения электродвигателя
Ни для кого не секрет, что именно двигатель от стиральной машины является главным составляющим оборудования. Он способствует функционированию барабана, за счет чего вещи в нем вращаются и тем самым выстирываются. Случается, что агрегат уже непригоден для использования, но электродвигатель в нем «как новенький». В данном случае у домашнего мастера возникает вопрос: можно ли подключить его к другой технике? Все возможно, но для начала необходимо понять, какой именно двигатель был установлен в вашу машинку, и еще изучить схему подключения.
Содержание
- Разновидности приборов
- Рекомендации специалистов
- Как разобраться с подключением агрегата?
- Регулятор оборотов
- Какие могут быть неисправности?

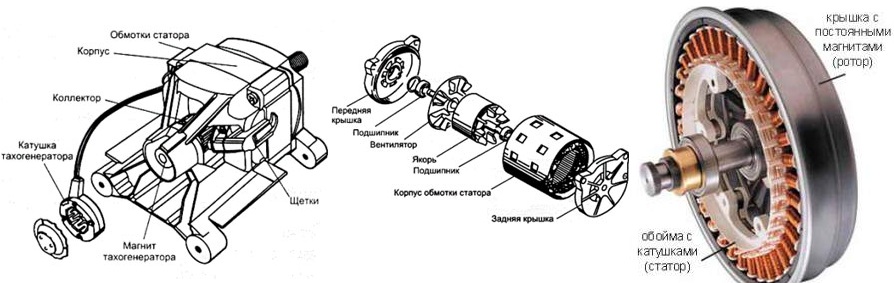

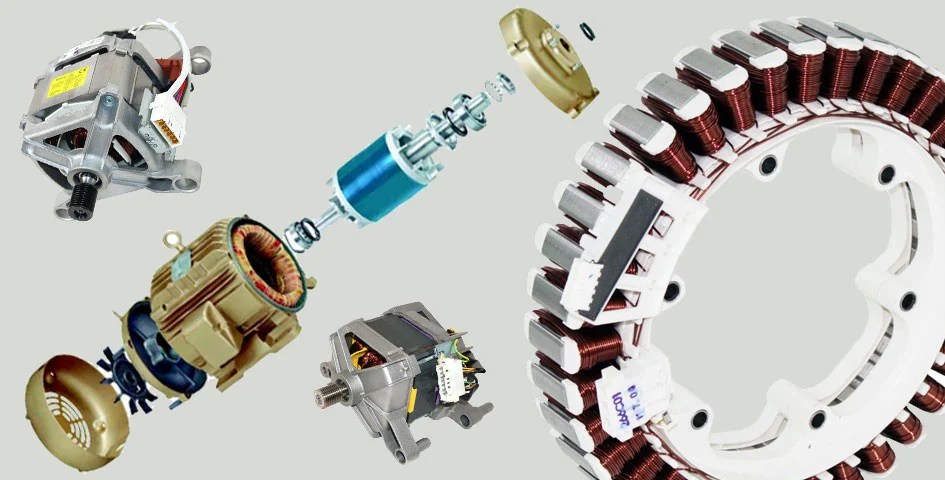

Разновидности приборов
В первых модификациях машинок, устройство, которое преобразовывало электрическую энергию в механическую, было оснащено ременным приводом, присоединенным к баку.
- коллекторный;
- асинхронный;
- инверторный.
Каждый вариант обладает рядом индивидуальных особенностей, связанных с конструкцией, запуском и подключением двигателя от стиральной машины. Прежде чем купить домашнюю «помощницу», следует учитывать данные параметры.

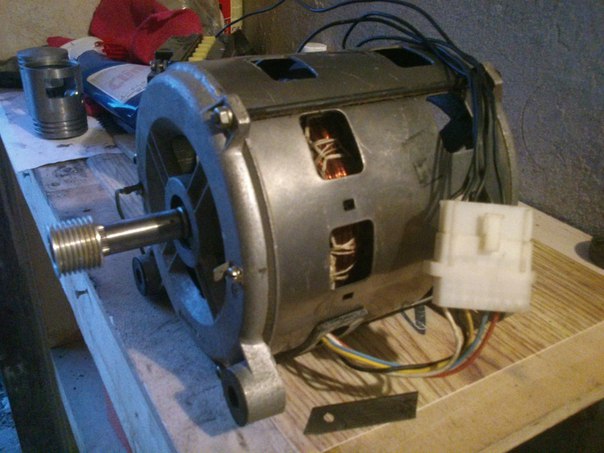

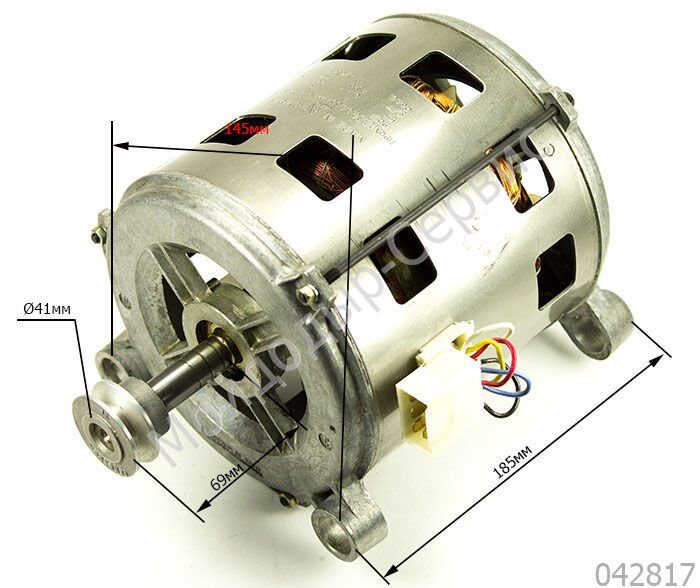

Коллекторный
Схема подключения коллекторного двигателя
Более 70% бытовой техники имеет коллекторный двигатель. Пик популярности изделия был в 1990 году, но в 2000-х их практически полностью подменили асинхронные устройства. Изделие функционирует от стабильного постоянного или переменного электротока. В комплектацию входит статор, ротор, коробка, тахогенератор, 2 щетки.
Плюсы:
- компактные размеры;
- увеличенный интервал запуска;
- не чувствителен к перепадам электричества;
- быстроходность;
- возможность регуляции мощности вращений.
Минусы:
Маленький эксплуатационный срок и потребность регулярной замены щеток. Также следует выделить повышенный уровень шумности.

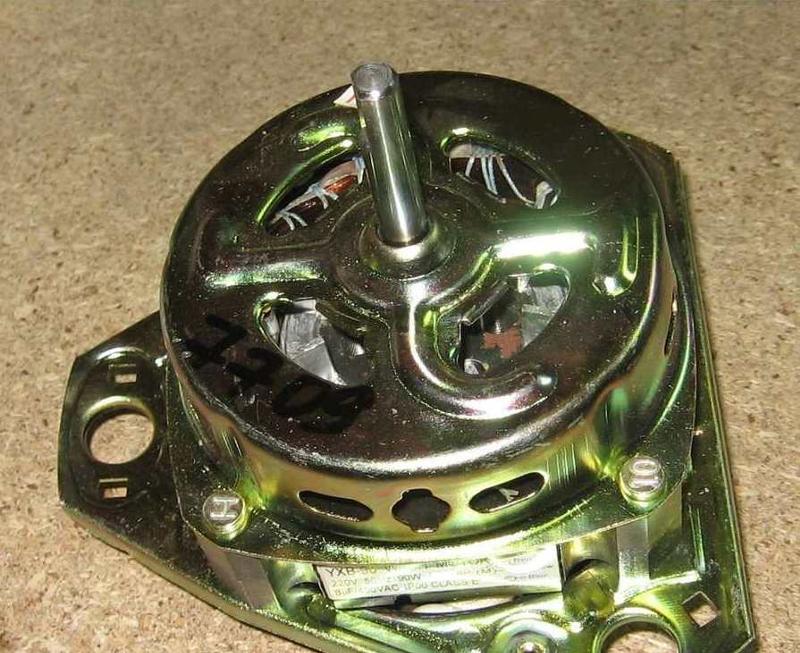

Асинхронный
Схема подключения асинхронной разновидности для проверки обмотки
Выпускается в двух вариантах: двухфазные и трехфазные электродвигатели для стиральной машины. Комплектация изделия включает неподвижный статор и ротор, который воспроизводит обороты барабаном. Мощность вращения варьируется в пределах 2800 об./мин.
Плюсы:
- простые конструктивные особенности;
- не требует регулярного обслуживания;
- воспроизводит низкий уровень звуков;
-
доступная цена.
Минусы:
Большие габариты, пониженный коэффициент полезного действия. Могут возникнуть существенные сложности в управлении электронными схемами.

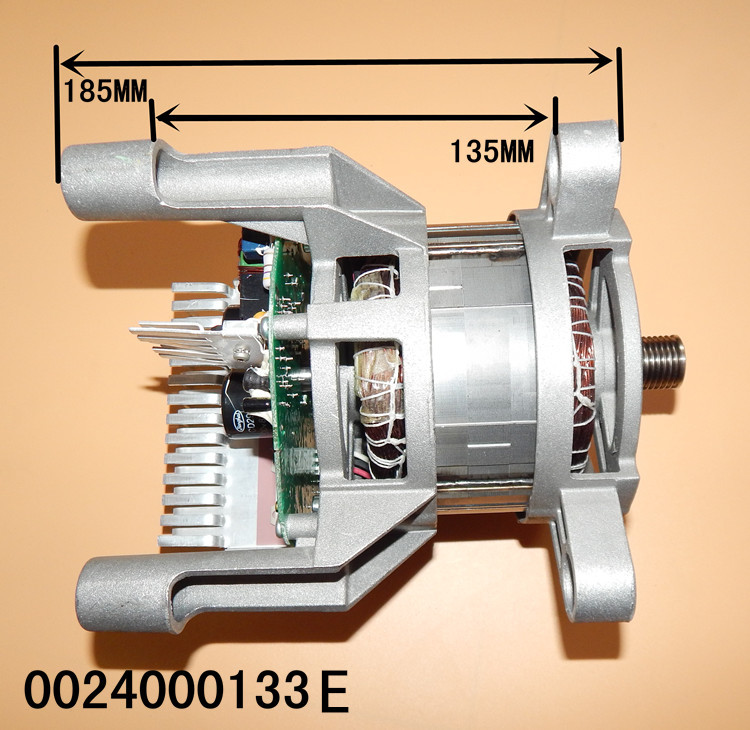

Инверторный
Схема подключения мотора инверторного типа
Изделие разработано по инновационным технологиям концерном LG. Но сегодня данное оборудование применяют и другие фирмы, такие как Haier, Самсунг и т.д. В моторе от стиральной машины автомат, как и у предыдущего варианта, присутствует только ротор и статор. Несмотря на этот фактор, работает он по другому принципу. Приводной элемент, монтируется напрямую к барабану. Таким образом, исключается использование уязвимых крепежных деталей.
Плюсы:
- простая конструкция;
- сравнительно маленькие габариты;
- пониженная степень вибрации;
- высокий процент КПД;
- отсутствие потребности регулярной замены каких-либо деталей;
-
низкий уровень шума.
Минусы:
Основным недостатком является сложная электронная схема подключения двигателя от стиральной машины, за счет чего производители увеличивают на оборудование цену.
Рекомендации специалистов
Прежде, чем запустить электродвигатель от стиральной машины, следует помнить два важных нюанса:
- Оборудование не будет запускаться при использовании конденсатора.
- Для подключения не требуется применять пусковую обмотку.
В первую очередь следует определиться, какой цвет провода за что отвечает:
- 2 белых – измерительный генератор, они не потребуются;
- 1 красного цвета и 1 коричневого – уходят на подключение к обмотке ротора и статора;
- темно-зеленый и серый – используется для монтажа к графитовым щекам.
Необходимо быть готовым к тому, что в различных модификациях мотора от стиральной машины могут присутствовать провода, различающиеся по оттенку. Но это совершенно не меняет принцип присоединения.
В разных вариациях цвета проводов могут отличаться
Чтобы обнаружить пары, следует каждый элемент прозвонить. Провода, отвечающие за подключение к измерительному генератору, обладают сопротивлением 60-70 Ом, их следует убрать в сторону, предварительно объединив изолентой. Продолжайте прозвон для обнаружения остальных пар.

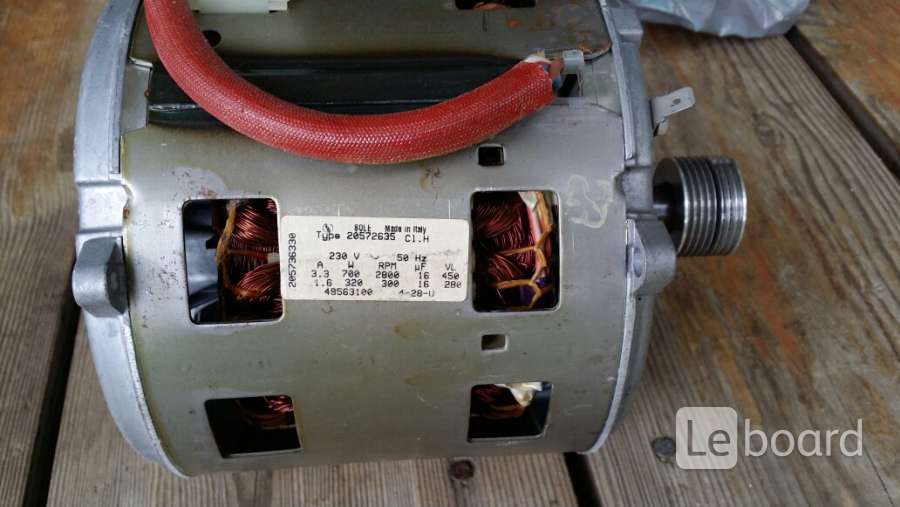

Как разобраться с подключением агрегата?
Предварительно, перед началом работ, следует визуально ознакомиться со схемой электронного присоединения. Система устройства достаточно простая и будет понятна для любого домашнего специалиста.
Подключается электродвигатель от стиральной машинки элементарным образом:
- Для начала необходимо определить провода, которые исходят от статора и ротора.
- По схематическим параметрам объединяется обмотка статора с щеткой ротора.
-
Сделайте перемычку, которая обозначается малиновым цветом и заизолируйте ее изолентой.
- Остальные 2 провода, которые выступают от обмотки ротора и оставшейся щетки присоединяются к электросети.
Во избежание травм перед началом натвердо зафиксируйте его на прочной поверхности. Дело в том, что при подведении техники к элетрической сети 220 В, она сразу начнет воспроизводить обороты. Таким образом вы создадите безопасную обстановку для тестового подключения.
Если требуется изменить направление оборотов, нужно просто переместить перемычку к другим контактам. Для автоматизации режима включения и выключения достаточно установить на соответствующие провода клавиши.

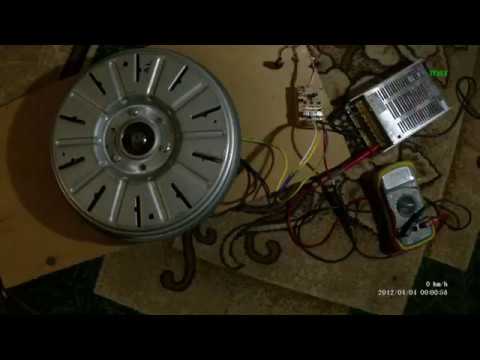

ВИДЕО: Как подключить двигатель от стиральной машины к 220

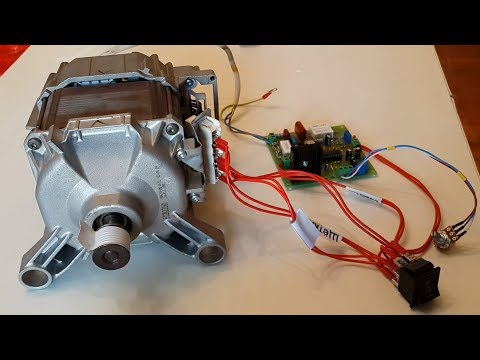

Регулятор оборотов
У моторов от стиральных машин большая скорость оборотов, что требует установку специального регулятора, который позволит агрегатам переключаться на разные режим работы.
- Достаньте из старой стиралки симистор с радиатором, который отвечает за работу автоматизированного включения.
- Впаяйте данную деталь в микросхему устройства, предварительно убрав маломощный прибор.
Какие могут быть неисправности?
Исходя из данной информации, любой мастер запросто справиться с задачей подключения оборудования. Но при запуске двигателя от стиральной машинки может произойти небольшой казус – устройство не будет реагировать на включение. Попробуем разобраться, в чем причина.
При запуске в течение одной минуты проконтролируйте температурный режим мотора. За маленький промежуток времени тепло не распространится на все составляющие агрегата, поэтому есть возможность определить, где именно происходит быстрое повышение температуры – подшипник, ротор или другие запчасти.
Главным причинами неполадок считаются:
- разрушение или засор подшипникового узла;
- резкое увеличение резервуара конденсатора (актуально исключительно для асинхронного вида мотора машинки автомат).
Если обнаружится одна из проблем, потребуется купить запасные части и установить их в электродвигатель.
ВИДЕО: Регулятор оборотов с поддержанием мощности (подключение, настройка, тест)
принцип действия, достоинства и недостатки электродвигателя
Главным образом инверторный мотор отличается от обычного электродвигателя тем, что не имеет щеток. Применяются агрегаты в холодильниках, автоматических стиральных машинах, кондиционерах. Преобразователь, выполняющий функцию источника питания мотора, переменное напряжение преобразует в постоянное. Полученный постоянный ток преобразуется в переменный ток заданной частоты
.
Устройство моторов инверторного типа

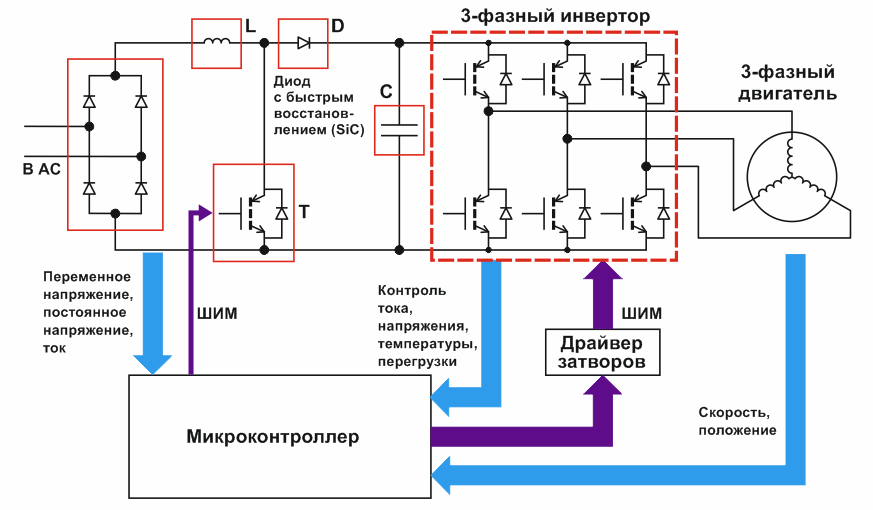

Основными частями являются непосредственно мотор и частотный преобразователь, что и обеспечивает принцип работы двигателя. Частотный преобразователь служит для регулирования скорости мотора за счет создания требуемой частоты напряжения на выходе преобразователя. Диапазон выходной частоты в преобразователях варьируется в широких пределах, а предельные ее значения могут в десятки раз превосходить частоту питающей сети.
В инверторном преобразователе происходит двойное преобразование напряжения. Синусоидальное напряжение на входе преобразователя сначала выпрямляется в блоке выпрямителя, фильтруется и сглаживается конденсаторами электрического фильтра. Далее из полученного постоянного напряжения с помощью схем управления и выходных электронных ключей задается последовательность управляемых импульсов нужно формы и частоты. С помощью импульсов создается переменное напряжение требуемой величины и частоты, формируемое на выходе преобразователя.
Синусоидальный переменный ток, вырабатываемый преобразователем, на обмотках электромотора формируется по типу частотно-импульсного или широтно-импульсного модулирования. Электронными ключами для преобразователей служат, к примеру, выключаемые тиристоры GTO, их модернизированные версии IGCT, SGCT, GCT и транзисторы IGBT.

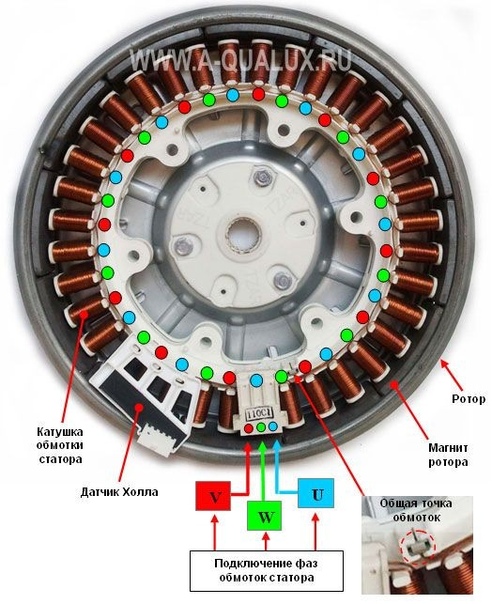

Мотор состоит из статора с небольшими обмотками возбуждения, чье количество кратно трем. В статоре вращается ротор с постоянными магнитами, закрепленными на нем. Количество магнитов втрое меньше количества обмоток возбуждения. Коллекторно-щеточного узла в таком двигателе нет.
Все это и есть инверторный электродвигатель, принцип работы которого основывается на взаимодействии магнитных полей статора и ротора. Вращающееся электромагнитное поле статора, созданное преобразователем, заставляет вращаться частотный ротор с такой же частотой. Так, мотором управляет инверторный преобразователь
.
Плюсы и минусы устройства
Мотор инверторного типа отличается компактностью и высокой надёжностью. К другим его достоинствам можно отнести:
- Отсутствие трущихся элементов.
- Увеличение КПД и экономичности.
- Низкий уровень шума.
- Практически мгновенное достижение требуемой частоты вращения.
- Возможность точного поддержания заданной частоты вращения.
Несмотря на массу достоинств, двигатель имеет недостатки. К наиболее существенным из них относятся:
- Высокая цена преобразователя.
- Необходимость дорогого ремонта в случае поломки.
- Необходимость поддержания определенного уровня напряжения в сети.
- Невозможность функционирования из-за изменения питающего напряжения сети.
Использование двигателя в стиральной машине
Инверторный двигатель, разработанный в 2005 г. инженерами корейского концерна LG, вывел на новый уровень производство стиральных машин. В сравнении с предшественниками новый мотор имеет лучшие технические характеристики, большую износоустойчивость, дольше служит. Поэтому инверторные двигатели завоевывают все большую популярность и производство их растет. Но все ли так радужно?
Достоинства и недостатки процесса стирки:
- Тишина. Техника с прямым приводом двигателя работает тише машин с инверторным мотором. Машина с «инвертором» издает звуки, напоминающие писк и завывание. Но главная причина этого — включенный насос и вращающийся в режиме отжима барабан.
- Экономия. Главным образом электричество потребляет не двигатель, а нагревательный элемент. Получается, что сэкономить можно, но всего 2−5% энергии.
- Долговечность. Этот показатель достигается за счет отсутствия щеток, так как подшипники есть и в оборудовании с инверторным двигателем.
Однако служат подшипники порядка 10 лет, а заменить их стоит 2−3 у.е.
- Двигатель способен прослужить больше 15 лет.
- Интенсивный отжим. Отжим на высоких оборотах делает белье почти сухим, но ткань при этом повреждается и рвется быстрее.
- Точность оборотов. Главное — качество стирки, мало кому интересно, какие совершаются обороты.
Рекомендуется обращать внимание на функциональность оборудования. Сам по себе инверторный мотор не гарантирует безупречности стирки. Если собрались покупать стиральную машину с инверторным мотором, приобретайте технику исключительно в проверенных точках. Чаще всего дешевые модели — это банальная подделка, и вряд ли их характеристики будут соответствовать тем, которые заявлены производителем.
Стоит ли покупать инверторные стиральные машины для дома? Или лучше не надо
Стиральные машины современного типа способны бесперебойно работать долгие годы. Инверторные приборы уже успели зарекомендовать себя на рынке бытовой продукции. Рассмотрим инверторные стиральные машины, плюсы и минусы этих устройств, а также другие параметры, необходимые при выборе техники.
Содержание:
- Как работает инверторный двигатель?
- Преимущества инверторного двигателя
- Недостатки инверторного двигател
- Инверторные стиральные машины: стоит ли покупать?
- Какими же критериями руководствоваться при покупке?
Как работает инверторный двигатель?
Суть действия инверторного мотора сводится к его способности превращать ток переменный в ток постоянный. Как и все похожие устройства, данная конструкция создает электромагнитную индукцию. Конструкция не включает в себя угольные щеточки. Уникальность устройства заключена в получении постоянного тока и контроля вращения внутренней системы.Преимущества инверторного двигателя
К главным плюсам такого типа двигателя относятся:
- Надежность и долгий срок службы.
Инверторный двигатель, в отличие от стандартного, не имеет во внутреннем строении угольных щеточек, которые проводят ток и резинового ремня, который осуществляет движение барабана. Две эти детали являются частыми причинами поломок у классических машин.
- Тихая работа. Благодаря конструкции, которая обеспечивает стабильную работу внутренней системы, агрегат издает минимум вибраций. При правильной установке устройства, прибор будет работать бесшумно (уровень шума равен примерно 53-76 дБ).
- Высокая скорость барабана при отжиме. Современные агрегаты способны раскручивать барабан до 1600-2000 об./мин. Эта особенность позволяет вытаскивать белье почти сухим.
- Экономия энергии. Машинки с инверторным мотором потребляют гораздо меньше воды и электричества, что придется по душе любому потребителю.
- Компактность. Данные двигатели меньше по габаритам. Потому стиральная бытовая техника с инверторным мотором меньше. Такая особенность понравится тем, кто ответственно подходит к организации пространства
Недостатки инверторного двигателя
Несмотря на большое количество положительных моментов, стоит отметить и минусы:- Слишком высокая скорость отжима.
При высоких скоростях белье становится почти сухим, однако есть риск повреждения ткани.
- Высокая стоимость. Инверторный двигатель – это современная высокотехнологичная разработка, а потому стоимость машинок с подобной конструкцией значительно выше.
- Дорогое обслуживание. В случае поломок, заменить детали будет сложнее в денежном плане, чем с коллекторным мотором.
Инверторные стиральные машины: стоит ли покупать?
Безусловно, машинки с инверторным двигателем значительно дороже стандартных. Тем не менее, положительные моменты, как правило, перевешивают высокую цену прибора.Модели с таким типом мотора гораздо более энергоэффективны. Сравнивая их с обычными устройствами, можно отметить, что инверторные машинка тратят на 20% меньше электричества. При небольшой загрузке барабана, мотор обеспечит бережную скорость. Стабилизация вращения помогает использовать минимум электричества.
Техника с прямым приводом работает практически бесшумно. Даже при высокой скорости отжима (порядка 1600 об. /мин), машинки не издают лишнего шума и вибраций.
Один из значительных плюсов – это долгий срок службы. Стиралки с инверторным двигателям способны бесперебойно работать 10-15 лет. При таких плюсах, машинка окупиться очень быстро.
Какими же критериями руководствоваться при покупке?
Прежде, чем покупать устройство с инверторным мотором, обратите внимание на ряд других технических параметров:
- Класс энергоэффективности. Чем выше буквенное обозначение и количество плюсов, тем оптимальнее работает устройство (А+++)
- Скорость отжима. Новые машинки могут разгоняться до 1600 об./мин
- Вместимость. Для семьи из 3-4 человек подойдёт агрегат на 5-6 кг сухого белья
- Функционал. Модели оснащены не только универсальными опциями, но и дополнительными программами
- Безопасность. Этот критерий лучше не обходить стороной. Лучше выбирать стиралки с защитой от протечек, блокировкой дисплея и контролем дисбаланса
Обратите внимание на большой выбор инверторных стиральных машин в интернет-магазине ВсеСтиральные. В случае дополнительных вопросов, вы можете обратиться к нашим онлайн-консультантам. Мы всегда рады помочь!

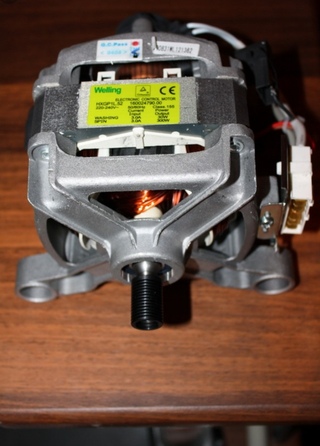

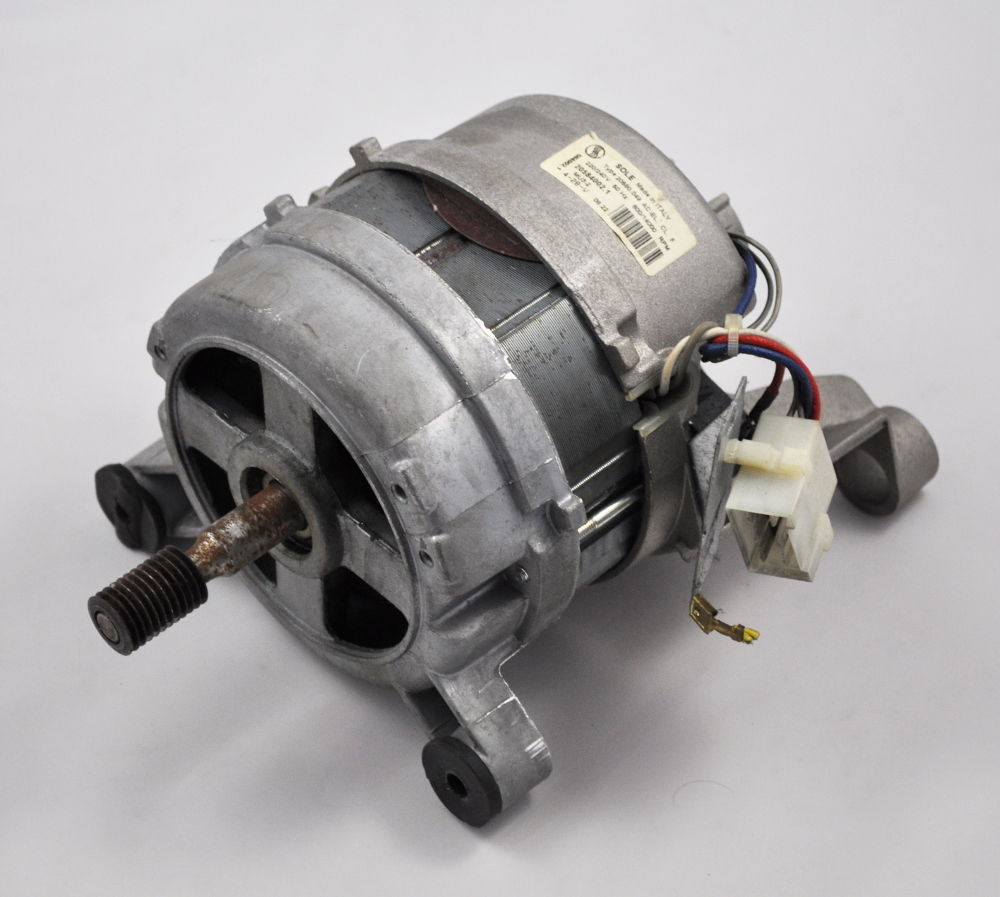

Как подключить двигатель от стиральной машинки индезит
Прежде, чем говорить о подключении двигателя стиральной машинки, нужно понять, что он собой представляет. Возможно, кому-то схема подключения электродвигателя стиральной машины давно известна, а кто-то услышит впервые.
Двигатель электрический – это работающая от электричества машина, служащая для разных механизмов приводом, т.е. приводящая их в движение. Выпускают асинхронные и синхронные агрегаты.
Синхронные двигатели
Еще со школьной скамьи известно, что, приближая близко магниты, они притягиваются или же отталкиваются. Первый случай возникает у разноименных магнитных полюсов, второй – одноименных. Речь идет о постоянных магнитах и присутствующем постоянно создаваемом ими магнитном поле.
Кроме описанных, есть переменные магниты. Все помнят пример из учебника по физике: на рисунке изображен магнит в форме подковы. Между его полюсами помещена рамка, выполненная в форме подковы и имеющая полукольца. На горизонтально расположенную рамку, подавали ток.
Поскольку магнит отталкивает одноименные и притягивает разноименные полюса, вокруг этой рамки возникает электромагнитное поле, которое разворачивает ее вертикально. В результате на нее поступает противоположный первому случаю по знаку ток. Изменяющаяся полярность вращает рамку и вновь возвращает в горизонтальную плоскость.
На этом принципе и основана работа синхронного электродвигателя.
В реальной схеме ток подается на обмотки ротора, являющегося рамкой. Источником, создающим электромагнитное поле, являются обмотки. Статор выполняет функции магнита.
Он также изготовлен из обмоток или из комплекта постоянных магнитов.
Частота вращения ротора электродвигателя описываемого типа такая же, как у тока, который поддат на клеммы обмотки, т.е. они работают синхронно, что и дало название электродвигателю.
Как работает асинхронный двигатель?
Чтобы разобраться с принципом его работы, вспоминаем ту же картинку, что в примере предыдущем: рамка (но без полуколец) размещена между магнитными полюсами. Магнит выполнен в форме подковы, концы которой соединены.
Начинаем его медленно вращать вокруг рамки, следя за происходящим: до какого-то момента движения рамки не наблюдается. Затем, при определенном угле разворота магнита, она начинает вращаться за ним со скоростью меньшей, чем скорость последнего. Работают они асинхронно, поэтому моторы называются асинхронными.
В реальном электродвигателе магнит — это размещенная в пазах статора, на которые подается ток, обмотка. Ротор же является рамкой. В его пазах находятся соединенные накоротко пластины. Его так и называют – короткозамкнутый.
Отличия синхронного и асинхронного электродвигателя
Внешне двигатели различить трудно. Их главное различие составляет принцип работы. Разнятся они и также по области использования: синхронные, более сложные по конструкции, применяются для приведения в действие такого оборудования как насосы, компрессора и пр., т.е. работающего с неизменной скоростью.
У асинхронных же, при нарастании нагрузки, уменьшается частота вращения. Ими оснащается огромное число устройств.
Плюсы асинхронных двигателей для стиральных машин
Электромотор, вращающий барабан, это сердце машинки для стирки. Приводом в самых первых вариантах машинок были ремни, вращающие емкость с бельем.
Но, сегодня асинхронный агрегат, преобразующий в механическую энергию электроэнергию, заметно усовершенствован.
Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан. Работает асинхронный мотор благодаря взаимодействию магнитных переменных полей этих узлов.
Рекомендуем:
Асинхронные двигатели подразделяются на двухфазные, редко встречающиеся, и трехфазные.
К плюсам асинхронных агрегатов относят:
- незамысловатую конструкцию;
- простое обслуживание, предусматривающее замену изношенных подшипников и
- периодическое смазывание электродвигателя;
- бесшумную работу;
- относительную дешевизну.
- Недостатки, конечно, тоже есть:
- низкий КПД;
- большие размеры;
- небольшая мощность.
Такие моторы, как правило, устанавливают на модели недорогие.

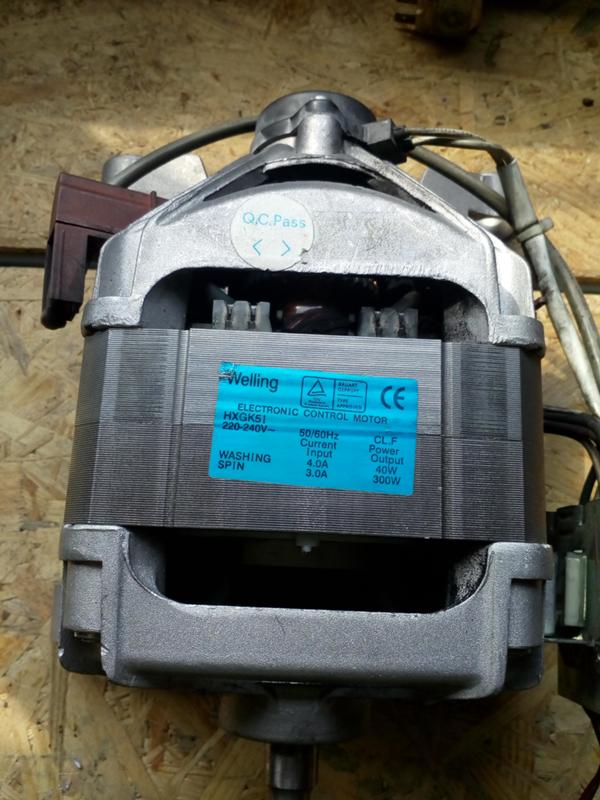

Схема подключения
Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:
- схема подключения демонстрирует, что мотор работает без пусковой обмотки;
- в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.
Поможет разобраться в этом видео:
Видео: Как подключить двигатель от стиральной машины к 220
Главное – соединить строго в соответствии со схемой подключения провода.
Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.
В схеме подключения двигателя обмотки статора соединены последовательно.
К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.
Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.
Схема подключения двигателя в старой стиральной машине
Здесь все серьезнее. Необходимо найти 2 пары выводов, которые соответствуют друг другу, используя мультиметр (тостер). Для этого фиксируют прибор на любом из выводов и отыскивают парный, пользуясь щупом. Два оставшихся вывода будут второй парой автоматически.
Теперь определяют расположение обмотки рабочей и пусковой, замеряя сопротивление. Пусковую (ПО), создающую пусковой момент, находят по более высокому сопротивлению. Обмотка возмущения (ОВ) создает магнитное поле.
Как подключить электродвигатель трехфазный асинхронный?
Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.
Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.
При имеющихся у электродвигателя перемычках и колодке с шестью выводами, нужно изменить положение перемычек.
При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.
Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.
Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него
Основная причина, по которой современная стиральная машина приходит в полную негодность – критическая поломка барабана. При этом остальные детали могут послужить еще не один год, в частности, двигатель. Он может стать движущим агрегатов различных станков, надо только извлечь его из корпуса машины и правильно подключить. Подключение двигателя от стиральной машины может быть выполнено по разным схемам, все зависит от его типа и степени “древности” стиральной машины.
Что можно сделать из такого мотора
Современные стиральные машины комплектуются мощными высококачественными двигателями, срок службы которых намного превышает аналогичные показатели самой машины. Извлеченный и установленный на отдельную станину он может стать основой:
- деревообрабатывающего станка;
- стационарного сверлильного станка;
- небольшой бетономешалки;
- строительного миксера высокой мощности;
- вибростола для изготовления изделий из бетона;
- газонокосилки;
- мельницы для измельчения зерна.
Это далеко не полный перечень того, что может привести в движение обычный мотор от стиральной машины. Все зависит от фантазии и умений домашнего мастера.
Типы двигателей для стиральных машин
Чтобы не ошибиться в выборе схемы подключения важно учитывать тип электродвигателя. В качестве движущей части стиральной машины используются следующие их разновидности.
- Асинхронный двигатель. Это агрегаты, приводившие в движение активаторы старых стиральных машин. Отличаются простотой, не требовательны к уходу, но имеют внушительные габариты при небольшом КПД.
- Коллекторные электродвигатели отличаются значительно меньшими размерами и универсальностью. Ними просто управлять, достаточно изменить напряжение на щетках и скорость вращения изменится, их можно заставить вращаться в любую сторону, достаточно поменять полярность. Из недостатков данного типа двигателей можно упомянуть разве что необходимость периодической замены щеток и относительно быстрый нагрев.
- Двигатели инверторного типа (бесколлекторные) устанавливают на новые модели стиральных машин. Они выгодно отличаются минимальным количеством соединительных элементов, что гарантирует длительный срок службы. Их КПД находится на очень высоком уровне плюс к этому высокая мощность и минимум шума.
Подключение бесколлекторного двигателя не вызовет сложностей даже у начинающего ремонтника, но подобные устройства дорогие и крайне редко попадают в руки домашнему мастеру.
Использовать любой из перечисленных типов двигателей в домашнем хозяйстве возможно, надо только не забывать, что для каждого из них существует своя схема подключения.
Подключение своими руками
Прежде чем переходить непосредственно к электрической части стоит убедиться в том, что мотор находится в удовлетворительном состоянии. Часто, особенно это актуально для асинхронных двигателей машин давно отслуживших свое, подшипники ротора заржавели или вовсе заклинены. До начала подключения надо их смазать, при необходимости заменить.
Перед подключением коллекторного электродвигателя, помимо подшипников надо проверить и состояние щеток, возможно, их также придется поменять. Не лишним будет побеспокоиться и о внешнем виде устройства, надо удалить грязь, стереть потоки смазки, зачистить контакты.
Асинхронный двигатель
В стиральных машинах старых моделей устанавливались асинхронные двигатели. Если необходим двигатель для какой-нибудь самоделки, достать подобный будет проще, чем более дорогие коллекторные или инверторные, но с их подключением придется повозиться.
Если в руки мастеру попала целиком стиральная машина, «Малютка», «Фея», «Вятка» старых моделей и другие им подобные целесообразно извлечь из нее не только двигатель, но и все компоненты управляющей схемы. Это избавит от необходимости изобретать то, что и так нормально работает.
Подключение двигателя старой стиральной машины может быть затруднено банальным отсутствием информации о нем. Часто в руках ремонтника оказывается мотор, из которого просто торчат несколько проводов. Придется разбираться, что это за провода, и лишь после браться за дело.
Электрическая составляющая однофазного асинхронного двигателя – две обмотки. Первая обмотка – пусковая, ее задача «толкнуть» ротор. Вторая – рабочая, она поддерживает вращение. Быстро и точно определить, где какой вывод поможет мультиметр, переведенный в режим измерения сопротивления. Он подскажет, какие из выводов относятся к одной обмотке, а по значению сопротивления несложно определить, какая из них пусковая. Ее сопротивление немного выше.
Собственно, чтобы запустить подобный двигатель нужно всего лишь кратковременно подать напряжение на пусковую обмотку, сделать это можно включив в схему кнопку. Это очень простая конструкция, но надо быть внимательным, если перепутать обмотки, двигатель все равно будет работать, но сильно гудеть и чрезмерно нагреваться, что скажется на его сроке службы.
Нередко попадаются трехфазные асинхронные двигатели. Для их подключения используется способ «через конденсатор». В зависимости от конфигурации схема выглядит как звезда или треугольник. Обе схемы полностью равнозначны, выбор той или иной напрямую зависит от предпочтений мастера.
Коллекторный двигатель
Подключение коллекторного двигателя от автоматической стиральной машины выполнить гораздо проще. Прежде всего, большинство подобных устройств имеют стандартную колодку. На нее выведено 4 (учитывая провода от датчика – 6) проводов.
Первая пара, чаще всего, белого или бежевого цвета это клеммы датчика регулировки оборотов. Они не задействуются. Вторая пара (красный и коричневый провода) – обмотка статора. Оставшиеся два (серый и зеленый) идут на щетки коллектора. В некоторых случаях цветовая схема может не совпадать, тогда надо лишь визуально определить, какие проводники подключены к щеткам, оставшаяся пара будет обмоткой статора.
Простейшая схема подключения к 220 вольт такого устройства будет выглядеть следующим образом. Напряжение подводится к одному из выводов обмотки статора и одной из щеток. Оставшиеся два вывода соединяют между собой. Если на данную схему подать напряжение ротор начнет вращаться. Поменять направление вращения просто, достаточно поменять между собой выводы щеток.
Регулятор оборотов
Скорость вращения двигателя от стиральной машины может оказаться слишком высокой, к тому же удобнее иметь возможность плавной регулировки оборотов. Это заметно увеличивает сферу применения любого устройства, собранного на базе такого двигателя. Частично решить эту проблему можно, используя ременную передачу и шкивы разного диаметра, но часто это неприемлемо. Тогда стоит сделать простенький регулятор оборотов.
Снизить скорость вращения мотора от современной стиральной машины Индезит, Самсунг, Канди и других можно снизив напряжение их питания. Проще всего это сделать с помощью готового устройства – бытового регулятора освещенности (диммера). Важно выбирать устройство, имеющее достаточный запас по мощности.
В случае отсутствия диммера с необходимыми характеристиками его несложно модернизировать. Для этого понадобится паяльник и умение ним пользоваться. Собственно, задача состоит в том, чтобы выпаять симистор из схемы управления двигателем стиральной машины и припаять его на плату диммера взамен аналогичной детали меньшей мощности. Конечно, браться за подобную работу стоит только при наличии соответствующих навыков.
Подключение электродвигателя от стиральной машины любой конфигурации можно выполнить своими руками. Это несложно и не займет много времени, зато имея такую полезную деталь несложно изготовить массу полезных в быту станков и инструментов.
Двигатель – сердце стиральной машины. Это устройство вращает барабан во время стирки. В первых моделях машин к барабану крепили ремни, которые выступали в роли приводов и обеспечивали движение емкости, наполненной бельем. С тех пор разработчики заметно усовершенствовали этот агрегат, отвечающий за превращение электроэнергии в механическую работу.
В настоящее время при производстве стирального оборудования используется три вида двигателей.
Асинхронный
Моторы этого типа состоят из двух частей – неподвижного элемента (статора), который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан. Вращается двигатель в результате взаимодействия переменного магнитного поля статора и ротора. Асинхронным этот тип устройства назвали потому, что он не способен достичь синхронной скорости вращающегося магнитного поля, а следует за ним, как бы догоняя.
Асинхронные двигатели встречаются в двух вариантах: они могут быть двух- и трехфазными. Двухфазные образцы сегодня редкость, поскольку на пороге третьего тысячелетия их производство практически прекратилось.
Уязвимое место такого двигателя – ослабление вращающего момента. Внешне это проявляется нарушением траектории движения барабана – он покачивается, не совершая полного оборота.
Несомненными плюсами устройств асинхронного типа выступают незамысловатость конструкции и простота обслуживания, которая заключается в своевременной смазке мотора и замене вышедших из строя подшипников. Работает асинхронный двигатель негромко, а стоит довольно дешево.
К недостаткам устройства относят большой размер и низкий КПД.
Обычно этими двигателями снабжены простые и недорогие модели, которые не отличаются большой мощностью.
Коллекторный
Коллекторные двигатели пришли на смену двухфазным асинхронным устройствам. Три четверти бытовых приборов оборудованы моторами этого типа. Их особенностью является способность работать и от переменного, и от постоянного тока.
Чтобы понять принцип работы такого двигателя, кратко опишем его устройство. Коллектор представляет собой медный барабан, разделенный на ровные ряды (секции) изолирующими «перегородками». Места контактов этих секций с внешними электроцепями (для обозначения таких участков в электрике используется термин «выводы») расположены диаметрально, на противоположных сторонах окружности. С выводами соприкасаются обе щетки – скользящие контакты, обеспечивающие взаимодействие ротора с мотором, по одной с каждой стороны. Как только какая-либо секция запитывается, в катушке появляется магнитное поле.
При прямом включении статора и ротора магнитное поле начинает вращать вал электродвигателя по часовой стрелке. Это происходит по причине взаимодействия зарядов: одинаковые заряды отталкиваются, разные – притягиваются (для большей наглядности вспомните «поведение» обычных магнитов). Щетки постепенно перемещаются из одной секции в другую – и движение продолжается. Этот процесс не прервется, пока в сети есть напряжение.
Чтобы направить вал против часовой стрелки, необходимо сменить распределение зарядов на роторе. Для этого щетки включают в противоположную сторону – навстречу статору. Обычно для этого задействуют миниатюрные электромагнитные пускатели (силовые реле).
Среди достоинств коллектороного двигателя – высокая скорость вращения, плавное изменение частоты оборотов, которое зависит от изменения напряжения, независимость от частоты колебаний электросети, большой пусковой момент и компактность устройства. В числе его недостатков отмечается относительно короткий срок службы из-за быстрого износа щеток и коллектора. Трение вызывает значительное повышение температуры, в результате чего происходит уничтожение слоя, изолирующего контакты коллектора. По той же причине в обмотке может случиться межвитковое замыкание, способное вызвать ослабление магнитного поля. Внешним проявлением подобной неполадки станет полная остановка барабана.
Инверторный (бесколлекторный)
Инверторный двигатель – это мотор с прямым приводом. Этому изобретению чуть больше 10 лет. Разработанное известным корейским концерном, оно быстро завоевало популярность благодаря длительному сроку службы, надежности, износостойкости и своим весьма скромным габаритам.
Компонентами этого типа двигателя также выступают ротор и статор, однако принципиальное отличие заключается в том, что мотор прикреплен к барабану напрямую, без использования соединительных элементов, которые выходят из строя в первую очередь.
Среди несомненных достоинств инверторных двигателей – простота, отсутствие деталей, подверженных быстрому износу, удобное размещение в корпусе машины, низкий уровень шума и колебаний, компактность.
Недостатком такого мотора является трудоемкость – его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.
Схема подключения мотора к сети
Современная стиральная машина
При подключении двигателя современного устройства для стирки к сети с напряжением 220В необходимо учесть его основные особенности:
- он работает без пусковой обмотки;
- для запуска мотору не нужен пусковой конденсатор.
Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Ниже представлены схемы подключения коллекторного и бесколлекторного электромоторов.
Прежде всего, определите «фронт работ», исключив контакты, которые идут от тахогенератора и не участвуют в подключении. Распознаются они посредством тестера, работающего в режиме омметра. Зафиксировав инструмент на одном из контактов, другим щупом отыщите парный ему вывод. Величина сопротивления проводов тахогенератора составляет порядка 70 Ом. Чтобы найти пары оставшимся контактам, прозвоните их аналогичным образом.
Теперь переходим к наиболее ответственному этапу работы. Подключите провод 220В к одному из выходов обмотки. Второй ее выход требуется соединить с первой щеткой. Вторая щетка подключается к оставшемуся 220-вольтовому проводу. Включите мотор в сеть, чтобы проверить его работу*. Если вы не допустили ошибок, ротор начнет вращаться. Имейте в виду, что при подобном подключении он будет двигаться только в одну сторону. Если пробный пуск прошел без накладок, устройство готово к работе.
Чтобы изменить направление движения двигателя на противоположное, подключение щеток следует поменять местами: теперь первая будет включена в сеть, а вторая соединена с выходом обмотки. Проверьте готовность мотора к работе описанным выше способом.
Наглядно процесс подключения вы можете увидеть в следующем видео.
Стиральная машина старой модели
С подключением двигателя в машинах старого образца дело обстоит сложнее.
Сначала определите две соответствующие друг другу пары выводов. Для этого используйте тестер (он же – мультиметр). Зафиксировав инструмент на одном из выводов обмотки, другим щупом отыщите вывод, парный ему. Оставшиеся контакты автоматически образуют вторую пару.
Затем следует определить, где расположена пусковая, а где – рабочая обмотка. Замерьте их сопротивление; более высокая сопротивляемость укажет на пусковую обмотку (ПО), которая создает начальный крутящий момент, более низкая характерна для обмотки возбуждения (ОВ), создающей магнитное поле вращения.
Ниже представлены возможные схемы подключения трехфазного асинхронного двигателя, и подробное видеоруководство к ним.
5 причин, по которым стиральная машина Samsung не отжимается
Если у вас возникла проблема с не отжимаемой стиральной машиной Samsung, эта статья поможет вам определить возможные решения для вашей стиральной машины.
Мы опишем 5 наиболее распространенных причин , почему стиральная машина не отжимает или почему не завершает цикл отжима и как это исправить.
Получите помощь в Интернете
Наши технические специалисты всегда на связи и готовы помочь вам
«Как починить сломанный прибор»
Есть два типа стиральных машин: стиральные машины с верхней загрузкой и с фронтальной загрузкой стиральная машина.
У каждого типа стиральной машины есть своя проблема, связанная с отсутствием отжима.
список «Почему машина Samsung не крутится» и возможные решения
Подвеска Изношен
Если стиральная машина Samsung с верхней загрузкой получает код ошибки UE , UL или dC , это означает, что существует проблема с «несбалансированной загрузкой» и стиральный барабан не может вращаться.
Иногда это происходит, когда в стиральной машине загружена большая нагрузка, превышающая предел.
Но самая частая проблема, когда подвеска, на которой держится барабан, требует доработки и, возможно, замены.
Проблема с пружинами подвески, которые не могут поглощать чрезмерную вибрацию для стабилизации барабана стиральной машины.
Амортизаторы (только для машин с фронтальной загрузкой)
Есть 4 амортизатора, которые удерживают пластиковый барабан и компенсируют все вибрации, исходящие от барабана во время цикла отжима.
В зависимости от того, как часто использовалась стиральная машина, эти амортизаторы могут изнашиваться и просто терять свою эффективность.
Легко проверить, изношены они или нет, нажав на барабан рукой.
Барабан должен установить исходное положение сразу после того, как вы его отпустите, без подпрыгивания вверх и вниз.
Когда стиральная машина Samsung трясется во время отжима из-за изношенных амортизаторов, срабатывает датчик вибрации.
После этого стиральная машина попытается распределить нагрузку внутри барабана и снова попробует отжать.
Нужна эта деталь? Щелкните здесь
Гайка барабана Ослаблена
Шайба с верхней загрузкой имеет гайку внизу, которая удерживает барабан на месте.
Но когда он по какой-то причине ослабнет, ваш барабан будет раскачиваться в стороны, особенно когда стиральная машина переходит в цикл отжима.
Убедитесь, что он достаточно натянут, чтобы предотвратить раскачивание.
Сливной насос Отказ
При засорении или заклинивании сливного насоса он не может полностью слить воду.
В этом случае стиральная машина не перейдет в цикл отжима. Он будет пытаться вращаться, но в конце концов остановится, и на дисплее появится код ошибки.
Сломанный пластиковый кронштейн
Следующая наиболее распространенная проблема Samsung с фронтальной загрузкой шайбы VRT и то, что вызывает застревание шайбы во время цикла отжима
На задней стороне стиральной машины Samsung с фронтальной загрузкой есть скоба, который удерживает обвязку на барабане.
Когда он расшатывается или ломается, он срабатывает датчик вибрации, вызывая скачок машины с 6 минут влево на 19 минут снова или что-то в этом роде. Другими словами, стиральная машина застрянет в цикле отжима.
Время в цикле отжима будет колебаться взад и вперед в течение длительного времени, и в конечном итоге стирка остановится, но ваша одежда все еще будет насквозь мокрой.
Вы можете прикрепить его к барабану с помощью скобы-молнии, как показано на рисунке ниже.
Неисправный дверной замок
У большинства стиральных машин Samsung есть дверной замок с обратной связью, это крошечный переключатель внутри дверного замка.
Когда дверь физически закрыта, этот переключатель также замыкается, обеспечивая обратную связь с платой управления.
Но когда дверца закрыта и переключатель обратной связи физически не замкнут, тогда плата управления видит, что что-то произошло, и не позволяет стиральной машине перейти в цикл отжима.
На самом деле он будет пытаться вращаться снова и снова, но в конечном итоге полностью остановится, и на дисплее отобразится код ошибки.
Итак, в данном случае вам просто нужен новый дверной замок для стиральной машины.
Получите онлайн-помощь
Наши технические специалисты всегда на связи и готовы помочь вам
«Как починить сломанное устройство»
Ответы экспертов по инверторам — FAQ
Есть вопрос? Спросите Power Pete!
Помощь уже в пути! Власть Пит здесь, чтобы решить все ваши вопросы по инверторам мощности! Независимо от того, насколько велик он или мал, нет вопроса, с которым Пауэр Пит не справится! Когда Пит не «вынюхивает» выгодные предложения для всех наших клиентов, он занят поиском ответов на все ваши вопросы!
Просто нажмите Power Pete, и он обещает ответить в течение 24 часов или меньше, часто намного быстрее! Power Pete является примером того, как Inverters R Us был известен под названием: SUPER! С ним также можно связаться по адресу sales@invertersrus. com
Если вы предпочитаете позвонить и поговорить с одним из наших представителей по обслуживанию клиентов, позвоните по телефону 866-419-2616 M-F 8-5 PST
Как работает силовой инвертор?
Силовой инвертор преобразует мощность постоянного тока в обычную мощность переменного тока, что позволяет использовать ваши любимые устройства, когда розетка переменного тока недоступна. Просто подключите инвертор к источнику батареи, подключите прибор к инвертору, и все готово!
Как мне узнать, какой купить?
Для правильной и эффективной работы различных устройств требуется определенная мощность.Воспользуйтесь этой простой формулой, чтобы определить модель правильного размера:
AMPS x 120 = Ватт
Пример: блок охлаждения на 15 ампер X 120 = 1800 Вт
Пожалуйста, обратитесь к нашей странице расчетной мощности , чтобы помочь вам найти инвертор, который подходит именно вам.
Как далеко я могу убрать инвертор от батарей?
Делайте кабели между инвертором и батареями как можно короче. Это поможет вашим батареям работать наилучшим образом и сохранить чистый сигнал устройства.Кабели, которые поставляются с инвертором, рассчитаны на длину до шести футов или рассчитаны на длину до шести футов. Если вы планируете проехать более шести футов, используйте кабель большего диаметра. Пожалуйста, позвоните нам, если вы все еще не уверены. Это довольно важный момент, который нельзя упускать из виду. Если кабели между аккумулятором и инвертором нагреваются при большой нагрузке, вам следует использовать более тяжелые кабели.
Могу ли я использовать удлинитель с моим инвертором?
Да, без проблем. Если необходимо проложить кабели, лучше всего держать устройство как можно ближе к батареям.Используйте удлинители на стороне выхода (выход переменного тока) вместо удлинения кабелей постоянного тока. Совет: подрядчикам часто необходимо устанавливать инвертор в кузове грузовиков. В таком случае лучше всего установить вторичную батарею рядом с инвертором и подключить ее к первичной батарее грузовика. Удлинители переменного тока не должны превышать 200 футов, иначе будет потеря сигнала
Как долго я могу рассчитывать на работу своих устройств?
Время работы зависит исключительно от количества и размера
(емкости) ваших батарей.
ФОРМУЛА:
- Суммируйте токи на батареях и разделите на 12.
Возьмите это число и отложите его, мы скоро вернемся к
. - Подсчитайте токи на устройствах, которые вы будете использовать с инвертором
, добавьте еще 1/2 ампера для самого инвертора. - Возьмите эту сумму и разделите на первое число, которое вы получили
. - Результатом будет ваше время работы в часах. Чем больше батарей
вы подключите параллельно, тем дольше вы можете рассчитывать на время работы
.
При инверторе, установленном на грузовике, может ли двигатель работать на холостом ходу, чтобы поддерживать заряд аккумуляторов, чтобы компенсировать
утечку при интенсивном использовании электроинструмента?
Да, большинство наших клиентов оставляют автомобиль включенным во время использования устройства. Мы рекомендуем использовать только инверторы мощностью 2500 Вт и ниже на вашем грузовике или крупногабаритном автомобиле. Посоветуйтесь с производителем или механиком вашего автомобиля, чтобы убедиться, что ваш генератор не отстает от используемого тока.
Что такое аварийный сигнал низкого напряжения и отключение?
Аварийный сигнал низкого напряжения раздастся, когда источник постоянного тока упадет ниже 10 вольт, а автоматическое отключение отключит инвертор.Это сделано для экономии заряда аккумулятора, чтобы вы могли перезапустить автомобиль.
Вентиляторы моего инвертора не включаются
Хорошо! Почти на всех наших инверторах мощностью более 1000 Вт вентиляторы подключены к термовыключателю, который позволяет вентиляторам включаться только при достижении определенной температуры. Это помогает батареям дольше сохранять заряд, а также делает его ТИХИМ! Ура!
Защищен ли мой инвертор от атмосферных воздействий?
Нет. Обращайтесь с инвертором, как с телевизором.Вы не будете ставить телевизор на улицу под дождем, пожалуйста, не оставляйте там и инвертор. Помните о грозах. В случае удара ваш инвертор перейдет в состояние постоянной перегрузки и даже может его задымить. Если вы используете его в морской среде, постарайтесь спрятать его под водой, в сушилке.
Какой тип батарей вы рекомендуете?
Большинство наших клиентов предпочитают использовать морские батареи глубокого разряда со своими инверторами. Несколько преимуществ:
- Обеспечивает более высокий пиковый ток быстрее, чем обычные батареи
- Обеспечивает вдвое больший срок службы по сравнению с обычными батареями
- Более стабильное напряжение на кривой разряда
- Превосходные характеристики в холодную и жаркую погоду по сравнению собычные батареи
Мы предлагаем аккумуляторы глубокого разряда Lifeline, они отлично работают с силовыми инверторами.
Следующие три абзаца взяты из OPTIMA Batteries:
Параллельное соединение батарей
Если ваша аккумуляторная батарея требует большей пусковой мощности или резервной емкости, вы можете установить несколько батарей вместе параллельно, соединив одинаковые клеммы вместе (положительный к положительному / отрицательный к отрицательному).Каждый раз, когда вы добавляете батарею параллельно, вы увеличиваете CCA и резервную емкость, напряжение остается на уровне 12 вольт. Например, два параллельно подключенных OPTIMA® 34/78 обеспечат 1600 CCA и 208 минут резерва. Три параллельно обеспечивают 2400 CCA и 312 минут резерва. Если у вас есть какие-либо вопросы об установке нескольких аккумуляторов, обратитесь в соответствующий автомобильный сервисный центр.
Предложения по параллельному подключению аккумуляторов
- Используйте батареи одинаковой марки, модели и возраста.
- Убедитесь, что калибр кабеля достаточен для пропускания более высокого тока.
- Не допускайте короткого замыкания кабелей (не допускайте их соприкосновения с кузовом автомобиля).
- Используйте только качественные разъемы, очистите все контакты перед установкой.
- Периодически проверяйте все соединения на герметичность.
- Если вы не уверены в этой процедуре, обратитесь в сервисный центр.
Советы по установке аккумулятора
- Убедитесь, что аккумулятор надежно закреплен в транспортном средстве или оборудовании, чтобы предотвратить его движение или вибрационный износ.
- Не перетягивайте прижимной кронштейн
- Подключайте аксессуары с большим током, например лебедку, только к верхним клеммам. НЕ используйте боковые клеммы.
- Замените все кабели и разъемы с коррозией, ржавчиной или другими повреждениями.
- Не устанавливайте батареи в непроветриваемом или герметичном отсеке.
- Не поднимайте и не берите батареи за клеммы.
- Не перетягивайте клеммные болты
В чем разница между модифицированным синусоидальным и чистым синусоидальным инвертором?
Модифицированные синусоидальные силовые инверторы более портативны, чем чисто синусоидальные силовые инверторы, легче и дешевле. Если ваше устройство будет справляться с колебаниями напряжения, следует рассмотреть возможность использования модифицированного синусоидального инвертора. Большинство устройств, которые люди обычно хотят использовать, будут нормально работать с модифицированным синусоидальным инвертором, в качестве меры предосторожности, пожалуйста, свяжитесь с производителем вашего устройства, чтобы определить, работает ли он. совместим.
позволяют двигателям работать меньше, работать дольше и обеспечивать очень чистую энергию, как если бы вы получали их от энергетической компании. Такие устройства, как лазерные принтеры, цифровые часы и большинство медицинского оборудования
, требуют для правильной работы синусоидального инвертора.Как отмечалось выше, в качестве меры предосторожности обратитесь к производителю вашего устройства, чтобы определить, требуется ли мощность чистой синусоидальной волны.
Вот видео, которое поможет объяснить разницу от наших хороших друзей из Go Power! Карманах:
youtube.com/embed/4dWG5SeMD-8″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Нужен ли мне безобрывный переключатель?
Может быть. Никогда не оставляйте инвертор подключенным к сети, где на инвертор может подаваться другая мощность (береговая, бытовая и т.д.). Неважно, включен или выключен инвертор, вы, скорее всего, закурите свой инвертор.Нужен переключатель передачи? НАЖМИТЕ ЗДЕСЬ!
Что это за герц?
Здесь, в США, все работает на частоте 60 Гц, в Европе и большинстве других мест по всему миру все работает на частоте 50 Гц. Скорее всего, вам потребуется инвертор на 60 Гц, если вы используете устройство, предназначенное для работы в США.
Нам очень нравится ходить в походы и путешествовать. Моя супруга пользуется аппаратом CPAP, подойдут ли ваши модели?
Да, многие наши клиенты используют свои инверторы именно по этой причине.Мы все же рекомендуем синусоидальный инвертор, но, как всегда, пожалуйста, проверьте свое руководство или свяжитесь с производителем вашего устройства. CPAP, использующие увлажнитель, всегда должны использовать синусоидальный инвертор.
Хорошо, я получил свой инвертор, что теперь?
К каждому инвертору прилагается полезное руководство, но вопросы могут возникнуть. Когда вы приобретете инвертор в Inverters R Us, мы проведем вас через весь процесс установки и убедимся, что вы все в порядке!
У вас остались вопросы?
Свяжитесь с представителем службы поддержки клиентов по телефону 866-419-2616 или напишите нам!
% PDF-1.5 % 949 0 объект > / Метаданные 14948 0 R / Страницы 942 0 R / OCProperties> / OCGs [1274 0 R 1814 0 R 3663 0 R 4080 0 R 4333 0 R 5038 0 R 5413 0 R 6153 0 R 6394 0 R 7041 0 R 7444 0 R 7906 0 R 8538 0 R 8979 0 R 9295 0 R 9647 0 R 10360 0 R 10743 0 R 11105 0 R 11577 0 R 12225 0 R 12927 0 R 13299 0 R 13667 0 R 14135 0 R 14505 0 R] >> / Тип / Каталог / PageLabels 939 0 R >> endobj 950 0 объект > endobj 14948 0 объект > поток uuid: 56fadde5-b6bf-4899-a85c-7e22b9c645f1adobe: docid: indd: 2e7bb57d-3cab-11df-9f0c-ca0dfa78a607proof: pdf2e7bb57c-3cab-11df-9f0c-ca0dfa-9f0cfcd6dbd7dbd7db8db8db7db8db8db8db8db8db8db7dbd7db8db0db8db7dbd7dbd7dbd7dbd7dbd7dbd7dbd7db0c8 07-27T09: 35: 45 + 08: 002011-08-08T10: 27: 58 + 08: 002011-08-08T10: 27: 58 + 08: 00Adobe Illustrator CS3
