Силовой кабель NYM — характеристики и расшифровка обозначения

Описание и расшифровка силового кабеля NYM

Рубрики статей

  • Все
  • Новости и новинки
  • Новости компании
  • Обзоры продукции

Отредактировано: 30.08.2021


Силовой кабель NYM должен соответствовать немецкому стандарту VDE 088253 и VDE 0250 часть 204, поэтому большинство российских заводов выпускает его клон под аббревиатурой NUM. Часто применяемый в строительных проектах, он используется как в бытовых, так и в коммерческих и промышленных целях.

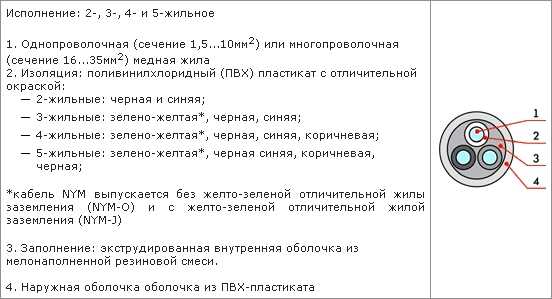

Конструкция


Кабель NYM предназначен для стационарной проводки. Как и многие другие кабели такого типа, в качестве проводника он может иметь как одножильный, так и многожильный медный провод (класс 1 и 2 по ГОСТУ 22483). Количество проводников может варьироваться от одного до пяти. Имеет круглую форму, которую придает специальный наполнитель (мелонаполненная резина)  между проводниками и оболочкой.
Этот кабель, с изоляцией и оболочкой из ПВХ не распространяющего горение, рассчитан на номинальное переменное напряжение до 0,66 и 1 кВ частотой 50 Гц. Изоляция из ПВХ имеет максимальную рабочей температуры проводника +50 C, но может использоваться в установках, где температура опускается до -30 C.

Применение

Кабель NYM не подходит для прокладки под прямыми солнечными лучами без дополнительной защиты от ультрафиолета, а также не пригоден для укладки в встряхиваемый, вибрирующий или сжатый бетон. Его можно прокладывать в кабельном канале, в воздуховодах или в стенах в соответствии с соответствующими национальными строительными нормами.

Расшифровка условного обозначения

Спецификации кабелей в контексте NYM представляют собой аббревиатуры, состоящие из букв и цифр, которые предоставляют информацию о конструкции и предполагаемом использовании кабелей и проводов.

«N» означает, что это кабель произведен в соответствии с немецким стандартом VDE 0250-204, «Y» означает, что изоляционным материалом, используемым для жил и оболочки, является ПВХ, а «M» означает кабель с оболочкой. Если за спецификацией NYM следует аббревиатура «J», это означает, что это многожильный экранированный кабель с зелено-желтым защитным проводником. С другой стороны, «O» указывает на отсутствие защитного проводника. Кабель имеет дополнительные характеристики, например в кабеле NYM 4×1,5, первая цифра, в данном случае цифра 4, указывает на количество жил кабеля в оболочке. Число после «x» указывает поперечное сечение кабеля в квадратных миллиметрах, в этом случае 1,5 мм².

Пример спецификации: Кабель NYM-J / -0 4×1,5

  • N: кабель соответствует стандарту VDE 0250-204
  • Y: изоляция из ПВХ
  • M: кабель в оболочке
  • J: с желто-зеленым защитным проводом
  • O: без защитного проводника
  • 4: количество жил
  • x: умноженное на
  • 1,5: поперечное сечение проводника в квадрате миллиметры

Аналоги

Российским аналогом является кабель стандарта ВВГнг, но у него нет заполнителя между изоляцией проводников и наружной оболочкой кабеля. Кроме того, кабели ВВГнг имеют более широкий диапазон рабочих температур и не поддерживают горение при групповой прокладке (у NYM только при одиночной).

Если стоит выбор, где купить силовой кабель, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.


Рекомендуемые статьи

Путаница с коннекторами RJ45

27

November

2020

Разъем RJ45 или 8P8C? Если вы вообще что-то знаете о компьютерных сетях, вы, несомненно, слышали, что оба термина взаимозаменяемы, но действительно ли это так?

Открыть

Чем отличаются крестовые отвёртки и биты PH и PZ

13

May

2022

Вы когда-нибудь повреждали головку винта или отвертку (биту) при затягивании или ослаблении без видимой причины? Многие знают проблему, но лишь немногие знают причину: есть две разные системы крестовых шлицов.

Открыть

Силовые кабели

16

November

2015

Силовой кабель – это один или несколько проводов, находящихся в герметичной оболочке. Чаще всего такой кабель используется в промышленных организациях, имеющих дело с непрерывной подачей электроэнергии, к которой предъявляются жесткие требования по безопасности.

Открыть

Серия Legrand Cariva — качество для жизни

08

July

2015

В этой статье мы расскажем про:

  1. Монтаж
  2. Электробезопасность
  3. Дизайн
  4. Светорегуляторы
  5. Особенности

И другая полезная информация по серии Cariva.

Открыть

Типы экранированной витой пары

19

August

2020

В экранированной витой паре используются различные методы для ограничения выхода любого сигнала от провода и уменьшения электромагнитных помех от внешней среды, в зависимости от этого она делится на несколько типов.

Открыть

Новый инструмент Cabeus для удаления оболочки различных типов кабелей

13

May

2022

Новый инструмент для удаления оболочки различных типов кабелей.

Открыть

Рекомендуемые товары

Кабель NUM-J 3х1.5 мм ПромЭл 11853590 белый

круглый кабель — для проведения электроэнергии — оболочка ПВХ — одножильные проводники — сечение 3х1.5 мм — цвет белый — номинальное напряжение 660 В

Артикул: 11853590

Цена: 51,81 ₽

От 25 000 ₽ 51,81 ₽

От 100 000 ₽ 51,81 ₽

Кабель NUM-J 3х1.5 мм ЭЛЕКТРОКАБЕЛЬ 00-00006044 серый

круглый кабель — для проведения электроэнергии — оболочка ПВХ — одножильные проводники — сечение 3х1.5 мм — цвет серый — номинальное напряжение 660 В

Кабель NUM-J 3х1. 5 мм ЭЛЕКТРОКАБЕЛЬ 00-00006044 серый

Артикул: 00-00006044

Цена: 68,72 ₽

От 25 000 ₽ 68,72 ₽

От 100 000 ₽ 68,72 ₽

Кабель NUM-О 2х1.5 мм ЭЛЕКТРОКАБЕЛЬ 00-00006056 серый

круглый кабель — для проведения электроэнергии — оболочка ПВХ — одножильные проводники — сечение 2х1.5 мм — цвет серый — номинальное напряжение 660 В

Кабель NUM-О 2х1.5 мм ЭЛЕКТРОКАБЕЛЬ 00-00006056 серый

Артикул: 00-00006056

Цена: 48,64 ₽

От 25 000 ₽ 48,64 ₽

От 100 000 ₽ 48,64 ₽

Кабель NYM. Устройство и применение. Характеристики и как выбрать

Электрический кабель NYM является качественным немецким аналогом отечественного кабеля ВВГ, который используется как в бытовых условиях, так и в промышленном производстве. Этот кабель заслужил признание многих работников по электрическому монтажу, так как обладает улучшенными эксплуатационными характеристиками и многими преимуществами, по сравнению с российскими образцами подобной продукции.

Рассматриваемый кабель имеет медные жилы, производится по немецкому стандарту, обладает высокой надежностью, качественной изоляцией, пластичностью, гибкостью, не поддерживает горение.

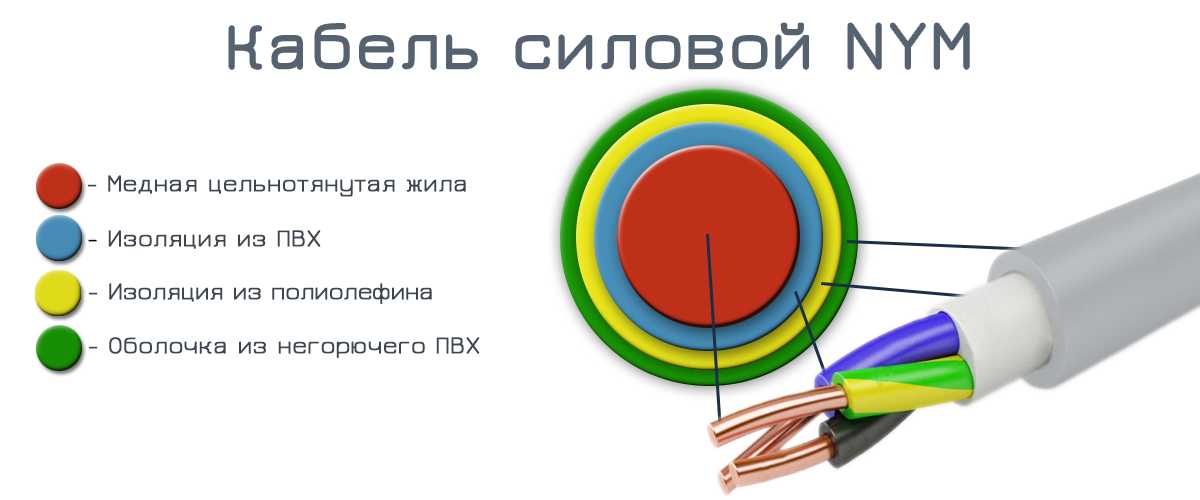

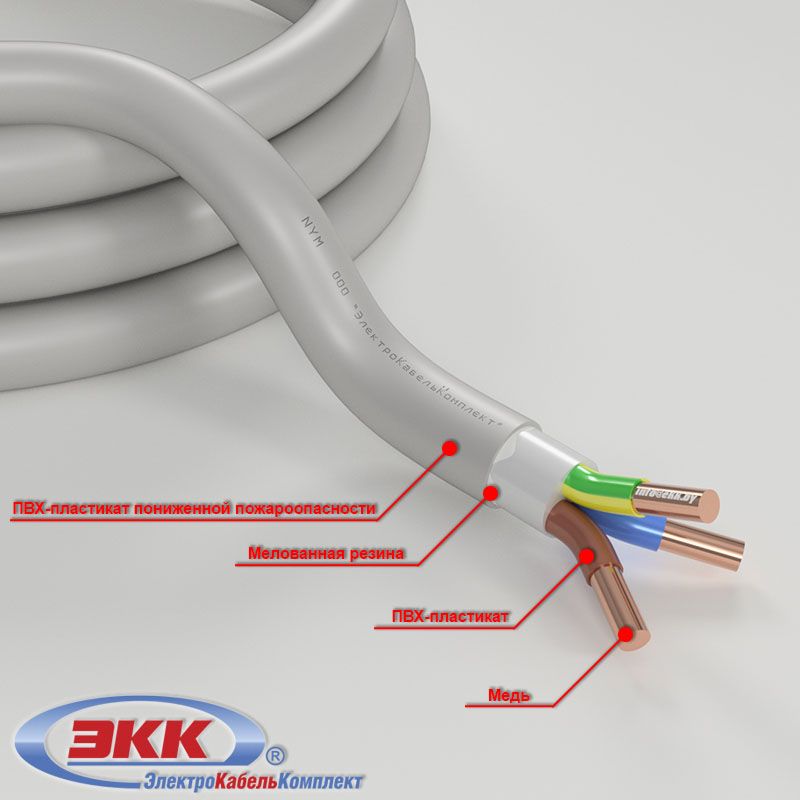

Особенности устройства

  • Наружная оболочка кабеля выполнена из поливинилхлорида.
  • Между внешней оболочкой и жилами имеется промежуточный слой негорючего герметика – мелонаполненной резины.
  • Токоведущие жилы изолированы поливинилхлоридной изоляцией.
  • Число жил может быть от 1 до 5.
  • Жилы изготовлены из меди, могут состоять как из одной проволоки, так и из нескольких проволок, в зависимости от сечения.

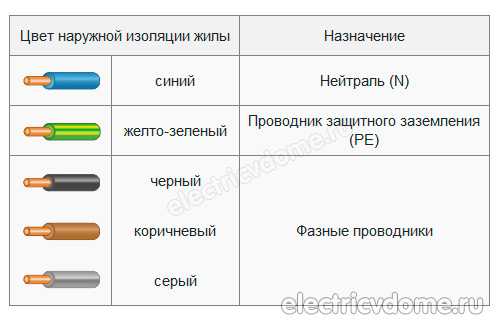

  • Маркировка по цвету соответствует международным стандартам. Согласно отечественным правилам провод заземления должен иметь желто-зеленый цвет. Допускается выполнять оболочку провода земли чисто зеленого, либо желтого цвета. Фазные проводники могут быть окрашены в различные цвета.

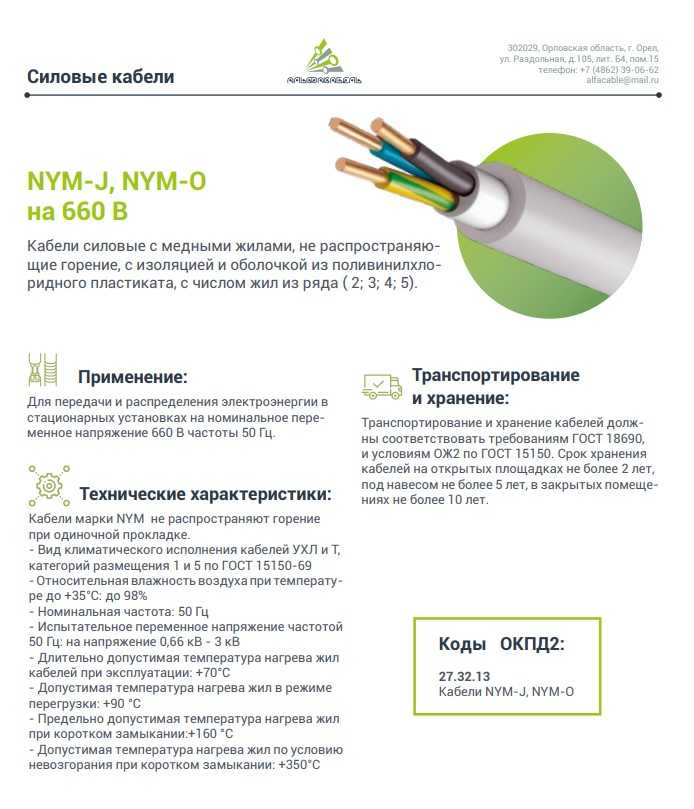

Основные характеристики

Кабель NYM имеет следующие технические параметры:

  • Частота тока 50 герц.
  • Номинальная величина напряжения 660 В.
  • Площадь сечения токопроводящих жил 1,5-35 мм2.
  • Рабочая температура -50° +50°C.
  • Наименьшая температура укладки – не менее -5°.
  • Наименьший допускаемый радиус изгиба – не менее 4 диаметров кабеля.
  • Срок эксплуатации 30 лет.
  • Гарантийный срок работы – 5 лет.
Остальные технические данные кабеля зависят от его типоразмера.

Кабель NYM-J

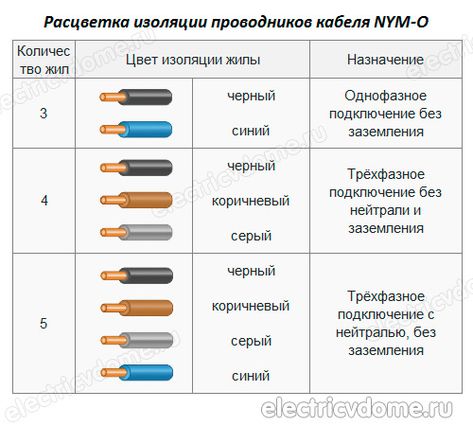

Кабель NYM-O

Выбор сечения медного кабеля до 3х жил:

Расшифровка обозначения кабеля
  • N – классификация по немецкому стандарту Normenleitung.
  • Y – материал изоляции поливинилхлорид.
  • М – установка в разных условиях.

Также к обозначению кабеля могут добавляться различные приставки, которые увеличивают число его разновидностей, например, приставки «-О», «-J», которые обозначают, что в кабеле имеется провод заземления синего или желто-зеленого цвета.

Кабель NYM может иметь обозначение «VDE» на защитной оболочке. Она означает, что кабель соответствует всем международным стандартам, и может применяться в помещениях с повышенной пожарной опасностью.

Область использования

Сама маркировка кабеля говорит нам о том, что кабель NYM можно применять в различных работах по электрическому монтажу как в бытовых, так и в промышленных областях. Так как устройство силового кабеля включает в себя слой, устойчивый к горению, кабель обычно применяют при монтаже электрической проводки в деревянных постройках, для наружной укладки на улице в местах, защищенных от солнечных лучей.

В бытовых условиях NYM, имеющий несколько токоведущих жил, можно применять для скрытой и внешней укладки проводки. Его используют для подключения приборов освещения, для розеток и в других местах. Допускается использование в грунте с условием его прокладки с защитой, например, в гофре.

Основные достоинства
  • Кабель имеет много положительных отзывов от квалифицированных специалистов по электромонтажным работам. Этот тип кабеля рекомендуется применять в силовых и осветительных цепях.
  • Возможность применения кабеля в пожароопасных местах.
  • Высокое качество изготовления. Кабель перед поступлением в торговую сеть проходит жесткий контроль, который обеспечивает соблюдение необходимой площади сечения жил и толщине изоляции.
  • Высокая эластичность и гибкость кабеля. Промежуточный слой выполнен из резины. Это достоинство позволяет применять кабель для укладки в труднодоступных местах, в грунте, на большое расстояние.

Из недостатков можно отметить повышенную стоимость продукции, в отличие от отечественных образцов кабельной продукции.

Известные производители

Рассмотрим, какие производители выпускают кабель NYM. Из зарубежных производителей лидерами стали TKD Kabel, Lapp Kabel, Helukabel (Германия). Также повышенным качеством славится продукция таких именитых изготовителей, как Nexasn (Франция) и Denizli Cable (Турция).

На российском рынке появляется кабель NYM таких производителей, как Псковкабель, Камкабель, Севкабель.

  • При покупке рекомендуется проверить толщину токоведущих жил. Для этого желательно иметь с собой измерительный прибор.
  • При возникновении сомнений в качестве кабеля, лучше сначала купить небольшой кусок кабеля, и проверить его свойства, например, способность не поддерживать горение.
  • При подборе сечения кабеля для освещения подходит 1,5 мм2, для подключения электрической плиты – 6 мм2, для розеток – 2,5 мм2.
  • Для однофазной сети целесообразно применять кабель с тремя жилами, из которых одна жила будет желто-зеленой расцветки для заземления.
  • Обычно продавцы навязывают вместо кабеля NYM, купить кабель ПВС, ШВВП или какой-либо другой. Это является уловкой продавцов, так как предлагаемые образцы являются не кабелями, а шнурами, у которых другие области применения.
Похожие темы:
  • Полый кабель. Устройство и особенности. Работа и применение
  • Кабель frls. Виды и устройство. Применение и как выбрать. Особенности
  • Кабель ААБл. Устройство и маркировка. Параметры и применение
  • Кабель ВББШВ. Виды и устройство. Применение и параметры
  • Провод ПУГВ. Маркировка и устройство. Параметры и применение
  • Провод ПУГНП. Устройство и особенности. Популярность и опасность
  • Кабель АСБ. Устройство и особенности. Маркировка. Характеристики
  • Шинопроводы. Виды и устройство. Применение и особенности
  • Кабель МКЭШ. Устройство и применение. Маркировка и характеристики
  • Провод ШВВП. Виды и устройство. Маркировка и применение
  • Провод ППВ. Устройство и параметры. Маркировка и применение
  • Провод ПВ. Виды и особенности. Характеристики и применение
  • Провод РКГМ. Устройство и особенности. Характеристики и как выбрать
  • Кабель СИП. Виды и устройство. Маркировка и применение. Монтаж
  • Кабель КГ. Устройство и маркировка. Характеристики и применение
  • Провод ПВС. Виды и устройство. Характеристики и применение
  • Кабель ВВГ. Виды и устройство. Характеристики и применение
  • Контрольные кабели. Виды и устройство. Маркировка и применение
  • Электрические провода. Виды и устройство. Маркировка и особенности
  • Силовые кабели. Виды и структура. Характеристики и маркировки

Кабели NYM-J и NYM-O | Eland Cables

Кабель NYM-J и NYM-O A9Y1015 1 1,5 Серый
Кабель NYM-J и NYM-O A9Y1015-O 1 1,5 Серый
Кабель NYM-J и NYM-O A9Y1025 1 2,5 Серый
Кабель NYM-J и NYM-O A9Y1025-O 1 2,5 Серый
Кабель NYM-J и NYM-O A9Y1040 1 4 Серый
Кабель NYM-J и NYM-O A9Y1040-O 1 4 Серый
Кабель NYM-J и NYM-O A9Y1060 1 6 Серый
Кабель NYM-J и NYM-O A9Y1060-O 1 6 Серый
Кабель NYM-J и NYM-O A9Y110 1 10 Серый
Кабель NYM-J и NYM-O A9Y110-O 1 10 Серый
Кабель NYM-J и NYM-O A9Y116 1 16 Серый
Кабель NYM-J и NYM-O A9Y116-O 1 16 Серый
Кабель NYM-J и NYM-O A9Y125 1 25 Серый
Кабель NYM-J и NYM-O A9Y125-O 1 25 Серый
Кабель NYM-J и NYM-O A9Y135 1 35 Серый
Кабель NYM-J и NYM-O A9Y135-O 1 35 Серый
Кабель NYM-J и NYM-O A9Y2015 2 1,5 Серый
Кабель NYM-J и NYM-O A9Y2015-O 2 1,5 Серый
Кабель NYM-J и NYM-O A9Y2025 2 2,5 Серый
Кабель NYM-J и NYM-O A9Y2025-O 2 2,5 Серый
Кабель NYM-J и NYM-O A9Y2040 2 4 Серый
Кабель NYM-J и NYM-O A9Y2040-O 2 4 Серый
Кабель NYM-J и NYM-O A9Y2060 2 6 Серый
Кабель NYM-J и NYM-O A9Y2060-O 2 6 Серый
Кабель NYM-J и NYM-O A9Y210 2 10 Серый
Кабель NYM-J и NYM-O A9Y210-O 2 10 Серый
Кабель NYM-J и NYM-O A9Y225 2 25 Серый
Кабель NYM-J и NYM-O A9Y225-O 2 25 Серый
Кабель NYM-J и NYM-O A9Y535 2 35 Серый
Кабель NYM-J и NYM-O A9Y535-O 2 35 Серый
Кабель NYM-J и NYM-O A9Y3015 3 1,5 Серый
Кабель NYM-J и NYM-O A9Y3015-O 3 1,5 Серый
Кабель NYM-J и NYM-O A9Y3025 3 2,5 Серый
Кабель NYM-J и NYM-O A9Y3025-O 3 2,5 Серый
Кабель NYM-J и NYM-O A9Y3040 3 4 Серый
Кабель NYM-J и NYM-O A9Y3040-O 3 4 Серый
Кабель NYM-J и NYM-O A9Y3060 3 6 Серый
Кабель NYM-J и NYM-O A9Y3060-O 3 6 Серый
Кабель NYM-J и NYM-O A9Y310 3 10 Серый
Кабель NYM-J и NYM-O A9Y310-O 3 10 Серый
Кабель NYM-J и NYM-O A9Y316 3 16 Серый
Кабель NYM-J и NYM-O A9Y316-O 3 16 Серый
Кабель NYM-J и NYM-O A9Y325 3 25 Серый
Кабель NYM-J и NYM-O A9Y325-O 3 25 Серый
Кабель NYM-J и NYM-O A9Y335 3 35 Серый
Кабель NYM-J и NYM-O A9Y335-O 3 35 Серый
Кабель NYM-J и NYM-O A9Y4015 4 1,5 Серый
Кабель NYM-J и NYM-O A9Y4015-O 4 1,5 Серый
Кабель NYM-J и NYM-O A9Y4025 4 2,5 Серый
Кабель NYM-J и NYM-O A9Y4025-O 4 2,5 Серый
Кабель NYM-J и NYM-O A9Y4040 4 4 Серый
Кабель NYM-J и NYM-O A9Y4040-O 4 4 Серый
Кабель NYM-J и NYM-O A9Y4060 4 6 Серый
Кабель NYM-J и NYM-O A9Y4060-O 4 6 Серый
Кабель NYM-J и NYM-O A9Y410 4 10 Серый
Кабель NYM-J и NYM-O A9Y410-O 4 10 Серый
Кабель NYM-J и NYM-O A9Y416 4 16 Серый
Кабель NYM-J и NYM-O A9Y416-O 4 16 Серый
Кабель NYM-J и NYM-O A9Y425 4 25 Серый
Кабель NYM-J и NYM-O A9Y425-O 4 25 Серый
Кабель NYM-J и NYM-O A9Y435 4 35 Серый
Кабель NYM-J и NYM-O A9Y435-O 4 35 Серый
Кабель NYM-J и NYM-O A9Y5015 5 1,5 Серый
Кабель NYM-J и NYM-O A9Y5015-O 5 1,5 Серый
Кабель NYM-J и NYM-O A9Y5025 5 2,5 Серый
Кабель NYM-J и NYM-O A9Y5025-O 5 2,5 Серый
Кабель NYM-J и NYM-O A9Y5040 5 4 Серый
Кабель NYM-J и NYM-O A9Y5040-O 5 4 Серый
Кабель NYM-J и NYM-O A9Y5060 5 6 Серый
Кабель NYM-J и NYM-O A9Y5060-O 5 6 Серый
Кабель NYM-J и NYM-O A9Y510 5 10 Серый
Кабель NYM-J и NYM-O A9Y510-O 5 10 Серый
Кабель NYM-J и NYM-O A9Y516 5 16 Серый
Кабель NYM-J и NYM-O A9Y516-O 5 16 Серый
Кабель NYM-J и NYM-O A9Y525 5 25 Серый
Кабель NYM-J и NYM-O A9Y525-O 5 25 Серый
Кабель NYM-J и NYM-O A9Y7015 7 1,5 Серый
Кабель NYM-J и NYM-O A9Y7015-O 7 1,5 Серый
Кабель NYM-J и NYM-O A9Y7025 7 2,5 Серый
Кабель NYM-J и NYM-O A9Y7025-O 7 2,5 Серый
Кабель NYM-J и NYM-O A9Y10015 10 1,5 Серый
Кабель NYM-J и NYM-O A9Y10015-O 10 1,5 Серый
Кабель NYM-J и NYM-O A9Y12015 12 1,5 Серый
Кабель NYM-J и NYM-O A9Y12015-O 12 1,5 Серый

Рекомендации какой провод использовать для электропроводки в доме

Домашнюю электрическую сеть невозможно построить без электрического кабеля. Однако для обустройства жилья недостаточно правильно его установить; нужно еще правильно выбрать подходящий тип. А для этого нужно знать, какие характеристики влияют на выбор. Вы согласны?

Мы расскажем, какие виды продукции предлагает современный рынок и какой провод использовать для электропроводки в доме. Мы познакомим вас с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки ЛЭП. Укажем, на что следует ориентироваться заказчикам и самостоятельным электрикам.

Информация, представленная для ознакомления с целью оптимизации восприятия, дополнена схемами, фотоподборками, видео-рекомендациями.

Содержание статьи:

  • Из чего сделаны электрические кабели?
  • Разнообразие электрических проводов
    • Просмотр № 1 — кабель VVG
    • Просмотр № 2 — Кабель NYM
    • Просмотр № 3 — Провод PUNP

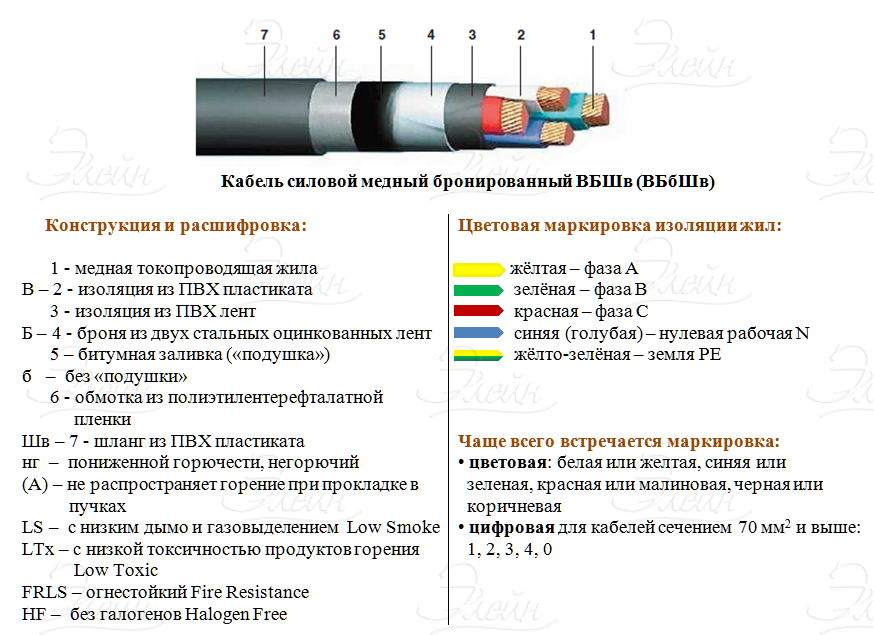

    • Просмотр № 4 — Аренгнированный кабель VBBSHV
  • SELECTION SELECTION. рассчитать сечение провода?
  • Выводы и полезное видео по теме

Из чего делают электрические кабели?

Основными элементами любого электрического кабеля являются жилы — элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Обозначаются аббревиатурой TPG.

Кроме токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как наполнитель (3), проволочную или стальную броню (2) и наружную оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

  • однопроволочный сплошной;
  • многопроволочный состоящий из большого количества тонких нитей.

Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это одно и то же понятие. По сути, одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- или многопроволочной.

Фотогалерея

Фото

Выбор проводов для устройства электропроводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрического заряда много- и одножильные провода практически не отличаются. Их выбирают в основном, ориентируясь на прочность и гибкость жилы

В значительной степени опыт начинающего электрика по снятию изоляции имеет выбор кабеля по количеству жил. Однопроволочный вид неумелыми руками может сразу «перекусить»

Многожильные провода, даже в составе кабеля, значительно более гибкие, чем одножильные. Их легче укладывать в труднодоступных местах и ​​на участках пути с многочисленными изгибами. Однако их практически невозможно повредить.

Одножильные провода применяют там, где не предполагается модернизация сети, подключение дополнительных линий и ремонт сети. Жила из одной проволоки после нескольких изгибов может быть разорвана

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, при формировании жил учитывается способность и неспособность жил многократно изгибаться без повреждений. соединения

Только действующие электрики соединяют один токопровод со скрутками. Данный тип соединения не предполагает возможности раскрутки и переделки узла

Провод с жилой под напряжением из одного провода проще зачистить и вывести в клемму, что особенно привлекательно для неопытных домашних мастеров. Тем не менее, вы можете приобрести соединитель, который надежно фиксирует все компоненты многопроволочной жилы, или использовать наконечник, который обжимает все компоненты перед подключением провода

Варианты подключения одножильных и многожильных проводов

Способы соединения одно- и многопроволочных видов

Скрутка как способ соединения токонесущих жил

Соединение проводов с помощью клемм

Основой для изготовления токопроводящих жил может быть медь или алюминий. Если сравнивать эти металлы, то алюминий хоть и дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это означает, что при одинаковом сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является то, что ее нельзя напрямую соединить с другими металлами. Те. Для соединения с алюминием необходим переходник, исключающий образование гальванической пары.

Алюминий не лучший вариант для проводки в доме, так как он имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и ломается на изгибах

Если соединение производить скруткой, то это место быстро окислится , что приведет к разрыву контактов, в результате чего багажник может замкнуться. В идеале для всех линий в квартире следует выбрать один и тот же тип провода.

Кабели для электрических сигналов снабжены общей защитной оболочкой.

Изоляционный слой может быть изготовлен из:

  • каучука;
  • полиэтилен;
  • ПВХ компаунд.

Каждый из этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различных классов напряжения в пределах 500 Вт.

Основное назначение внешней оплетки – защита проводников от влаги, которая может привести к нарушению целостности изоляции и, как следствие, к помутнению оптических волокон

Любой кабель для дома имеет как минимум два изолирующих слоя: первый защищает внутренние жилы, собранные в пучок, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, которыми руководствуются мастера при выборе.

Первым признаком того, что кабели являются общими, является количество жил . Рабочие параметры одноядерных и многоядерных изделий подробно представлены в таблице ниже.

Сводная таблица рабочих параметров одножильных и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Разница существует как в устройстве, так и в предполагаемом использовании.

Ниже приведены четыре наиболее популярных типа кабелей, используемых при обустройстве внутренней электропроводки.

Вид №1 — Кабель ВВГ

При устройстве внутриквартирной электропроводки, обеспечивающей применение кабеля ВВГ . Используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может составлять от одной до пяти.

Токопровод ВВГ выпускается в одном из четырех исполнений: в виде изделий с плоским или круглым поперечным сечением, а также треугольным или квадратным

К неоспоримым преимуществам продукции ВВГ можно отнести широкий диапазон рабочих температур. Его можно безопасно использовать при температуре от -50°С до +50°С. Проволока славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие данного типа может иметь одно из трех обозначений:

  • « П » — указывает на плоский тип сечения;
  • « с » — означает, что между изоляцией ТПЖ и внешней оплеткой находится жгуты из резиновой смеси или ПВХ;
  • « нг » — указывает на то, что изоляция не распространяет горение.

В любых кабелях типа ВВГ, за исключением имеющих обозначение «з», пространство между наружной оболочкой и изоляционным слоем жил не заполнена

Внешняя оболочка кабеля ВВГ обычно окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркируется желто-зеленым, синим, красным или белым цветом с синей полосой

Для бытового применения кабель сечение от 1,5 мм 2 , при обустройстве частного дома изделие 6 мм 2 . Величину радиуса изгиба изделия определяют путем умножения меньшего сечения на 10.

Кабель ВВГнг запрещенный для жилья

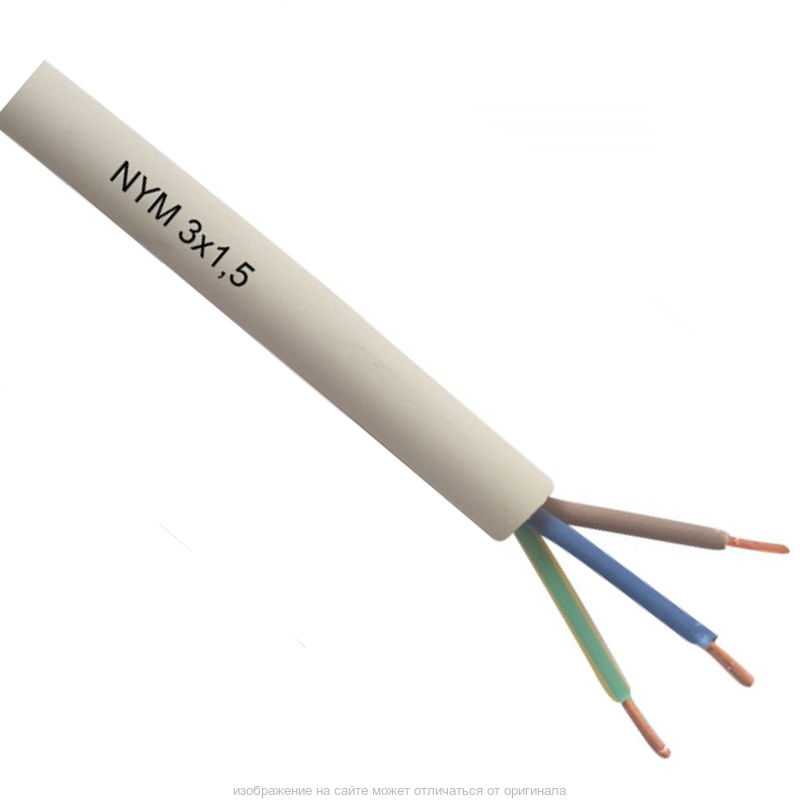

Вид №2 — Кабель NYM

NYM — Еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многожильные токопроводы изделия изготовлены из меди.

Количество жил кабеля NYM может составлять от одной до пяти. Минимальные параметры сечения реализуемых изделий составляют 1,5 мм 2 , максимальные — 16 мм 2 .

Значение радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель секционный NYM: медные жилы заключены в оболочки из ПВХ, между которыми проложена негорючая прокладка; роль внешней оплетки — ПВХ изоляция

Кабель имеет двойную изоляцию:

  • внешняя оболочка из поливинилхлорида;
  • Внутренняя оплетка из негорючего ПВХ.

Внутреннее пространство между изоляционными слоями заполнено наполнителем, которым является каучук с покрытием. Такое решение повышает прочность изделия и делает его более устойчивым к высоким температурам.

Таким образом, кабель NYM относится к влаго- и термостойким изделиям. Пределы рабочих температур от -40°С до +70°С.

Единственным недостатком кабеля NYM является его уязвимость к УФ-лучам. По этой причине при использовании на открытом участке, куда попадают прямые лучи, рекомендуется его накрывать.

Если сравнивать кабель NYM с аналогом ВВГ, то первый предпочтительнее по эксплуатационным параметрам. Но при ограниченном бюджете всегда можно сэкономить, используя кабель NYM только для соединения комнатных и квартирных панелей с панелями пола, а прокладывать кабель ВВГ на участках.

Вид #3 — Провод ПУНП

Часто для проводки используют бюджетный аналог — Плоский провод ПУНП . Представляет собой двух- или трехжильное изделие сечением 1,5-6 мм 2 . Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарных систем освещения и «силовых» розеток на номинальное напряжение 250 В и частоту 50 Гц

Кабель также имеет двойную изоляцию:

  • внешняя оболочка из ПВХ пластиката ;
  • внутренняя оплетка из поливинилхлорида.

По качеству такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к температурным колебаниям и быстро разрушается при нагреве.

Вид №4 — бронированный кабель ВББШВ

При обустройстве системы освещения прилегающей к дому бронированной силовой установки лучше всего подходит кабель ВББШВ . Предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется от 660 до 1000 В.

Влагозащитное изделие удобно прокладывать в земле, в железобетонных трубах и в гофре на открытом воздухе воздуха при условии создания дополнительной защиты от прямых световых лучей.

Основным преимуществом данного кабеля является наличие металлизированной брони, в связи с чем его можно смело использовать при устройстве прокладки в земляной траншее

Жилы из меди. Количество нитей может варьироваться от одной до пяти, каждая из которых может состоять из одного или нескольких проводов.

Сечение изделий ВББШВ от 1,5 мм 2 до 240 мм 2 . В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Компетентные критерии выбора

Залогом бесперебойной работы домашней магистрали электросистемы является качество комплектующих. Поэтому на этапе их приобретения одной из ключевых задач является выбор кабеля надлежащего качества.

Производители всегда указывают, из каких металлов изготовлены жилы и какие материалы входят в состав изоляционной оплётки; эти параметры указаны в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку товара. На кабеле должны быть указаны: марка, наименование производителя и соответствие ГОСТу или техническим условиям. Размер сечения и марка кабеля должны повторяться через равные промежутки по всей длине внешней оплетки изделия.

Маркировка любого силового кабеля представлена ​​цифрами и тремя буквами.

Первая цифра числового обозначения определяет количество жил, вторая цифра — площадь поперечного сечения каждой из них, третья — расчетное напряжение сети. Остальные цифры обозначают класс гибкости шнура. Первая буква определяет тип материала, задействованного в создании верхней оплётки утеплителя.

Если у вас есть товар, в маркировке которого на первом месте стоит буква «А», это означает, что жилы изготовлены из серебристого металла – алюминия; если такой буквы нет, то резьбы медные

Вторая буква указывает на тип провода:

  • « К » — контрольный;
  • « П » — плоский;
  • « М » — монтажный;
  • « Ш » или « В » — монтажный;
  • « Мг » — сборочное помещение с гибким проводником.

Третья буква маркировки определяет материал, применяемый для внутренней изоляции жил.

Вариантов его обозначения и расшифровки:

  • « П » — изоляция из полиэтилена;
  • « В » или « ВР » — оплетка из резины;
  • « Пв » — применяется вулканизирующий полиэтилен;
  • « Пс » — применяется самозатухающий полиэтилен;
  • « С » — наружная оплетка из свинца;

Резиновая изоляция может быть защищена нитритной оболочкой « Н » или поливинилхлоридом « В ».

Пример расшифровки обозначения: ВВГ 4х2,5-380 — кабель с четырьмя медными жилами сечением 2,5 мм, рассчитанный на напряжение 380 В, изолированный оболочкой из ПВХ и заключенный во внешнюю Оболочка ПВХ

Следующая буква указывает на тип кабеля: « НГ » — негорючий и пожаробезопасный, « Б » — бронированный, « ЛС » — не выделяет дым при плавлении. Изделия с бронированной оболочкой используются там, где есть вероятность механических повреждений.

Наличие в маркировке буквы « Е » сообщает о наличии наполнителя между жилами. Буквенное сочетание « СОЖ » показывает, что это однопроволочная жила.

Как рассчитать сечение провод?

Площади сечений жил нормируются.Значения их выбирают с ориентацией на силу тока,материал изготовления жил и условия прокладки.Действительно,при эксплуатации кабеля на предела своих возможностей проводники будут нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий значение допустимого тока уменьшится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подходит для домашних магистралей, необходимо рассчитать суммарное значение тока всех квартирных электроприборов

Расчет производится по этой формуле П/В .

Где:

  • Ч — мощность приборов, параметры которых указаны в технической документации;
  • В — сеть напряжением 220 В.

Площадь сечения измеряется в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропустить через себя от 4 до 6 ампер. У медного аналога этот параметр достигает отметки в 10 ампер.

Например, для электроприбора мощностью 4 киловатта по этой формуле сила тока становится равной 18,18 А = 4000 Вт/200В. Для питания такого устройства требуется прокладка проводки с медными нитями сечением 1,8 мм 2 .

В качестве подстраховки полученное значение лучше умножить на 1,5. Поэтому самый идеальный вариант для питания такого мощного устройства — медный провод сечением 2 мм 2 . Если рассматривать вариант установки алюминиевого аналога, то понадобится шнур, толщина которого в 2,5 раза больше.

Упростите задачу с помощью приведенной ниже таблицы.

Таблица, которую удобно использовать при расчете сечения провода для домашней магистрали с учетом значения тока всех питаемых электроприборов

Важный момент! При проектировании скрытой проводки данные из таблицы необходимо умножить на коэффициент 0,8 .

В открытом состоянии возможен монтаж в том же частном доме, в любом случае для надежности лучше использовать провод сечением от 4 мм 2 и выше, отдавая предпочтение изделиям с высокими механическими прочность.

По показателям плоскости поперечного сечения монтажный кабель для ввода в дом должен быть на одну ступень выше, чем тот, который необходим для обслуживания большинства устанавливаемых электроприборов.

В целях экономии такой провод можно использовать только для ввода в дом и подключения к клеммнику, а через автоматы проводить линии нужного сечения.

Согласно требованиям ПУЭ ПУЭ 7.1.34 каждую строку следует рассчитывать отдельно с ориентацией на конкретную нагрузку. Однако есть варианты, приемлемые для всех жилых объектов со стандартными значениями сечения:

Фотогалерея

Фото

Электропроводка для построения линий освещения чаще всего выполняется кабелем ВВГнгЛС 3×1,5мм². Для защиты линий рекомендуется настроить автомат на 10 А

Кабель ВВГнгЛС 3×2,5мм² традиционно используется для соединения штепсельных розеток. Автомат для них нужен на 16А

Для подключения мощных бытовых приборов к электросети проводка проложена кабелем ВВГнгЛС 3×6мм². Здесь нужен автоматический выключатель на 32 А

Кабель для ввода в дом или квартиру лучше рассчитать так, чтобы он соответствовал реальной нагрузке. Но чаще всего для ввода используется ВВГнгЛС 3×6мм². Однако в связи с ростом мощности потребителей лучше брать ВВГнгЛС 3×10мм²

Устройство линий осветительной сети

Монтаж электропроводки к розеточным группам

Монтаж розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

Вы узнаете, какой кабель использовать для устройства электропроводки в деревянный дом с другого нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим использованием проводов лучше еще раз вспомнить теорию, посмотрев полезные видео.

Видео №1. Как правильно подобрать провод:

Видео №2. Совет мастера, какой провод лучше для дома:

Ценовой диапазон силовых кабелей в продаже достаточно широк. Но в этом вопросе не стоит экономить. Более низкая цена может свидетельствовать о том, что при изготовлении кабельного изделия использовались материалы низкого качества или провод имеет сечение меньше заявленного .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
