Как подключить колонки в 2 ома: Как соединять динамики?

Содержание

Схемы Подключения Сабвуфера 2 2

Для самостоятельного монтажа будет достаточно приобрести необходимые комплектующие и ознакомиться с возможными схемами подключения, при этом можно сэкономить на посещении автосервиса. Если используется пассивная конструкция, можно подобрать каждое из устройств системы по заданным характеристикам.


Если нужно чтобы происходило одновременное включение саба и магнитолы, то задействуют соответствующий плюсовой провод.

Как подключить два сабвуфера по 2 и 4 Ома. Если на усилителе либо активном сабвуфере нет такого входа, как быть в этом случае?
Как подключить сабвуфер (последовательное и параллельное подключение динамиков)

Ручка LPF это фильтр низких частот. Теперь нужно только посмотреть при каком сопротивлении ваш усилитель выдает сколько Вт, и подключать.

Затем пропускаем провода совместно с силовым кабелем через салон. Если в наличии есть два аналогичных динамика, можно просто соединить их последовательно или параллельно и получить нужное сопротивление.


При параллельном подключении сопротивление будет составлять 1,3 Ома, а при последовательном — 6 Ом. Подключение двух сабвуферов по 2 Ома.

Акустическое оборудование в автомобиле должно закрепляться удобно и надёжно. На отечественных авто она может отсутствовать, также как и само отверстие.

Естественно сопротивление катушек должно соответствовать рабочей нагрузке усилителя в мостовом соединении и регуляторы GAIN должны быть на одном уровне.

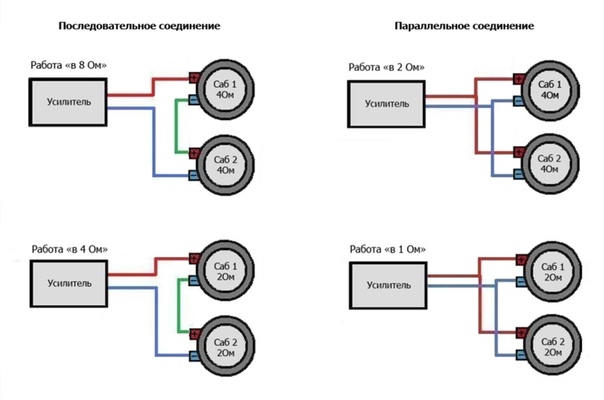

Параллельное и последовательное подключение сабвуфера

Подключение двух автомобильных усилителей

Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. В готовых комплектах межблочных проводов всегда есть кабель управления.

По цепи питания устанавливается предохранитель для защиты от короткого замыкания и возможных перегрузок. Некоторые подключают сабы к усилителям класса D последовательно.

Переходим к следующему пункту непосредственно к схемам подключения. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.


Ну все поехали по порядку : 1 Что такое 2-х канальный усилитель. Не забудьте проверить, при каком сопротивлении усилитель обеспечивает такую мощность.

Роль его следующая. Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот.

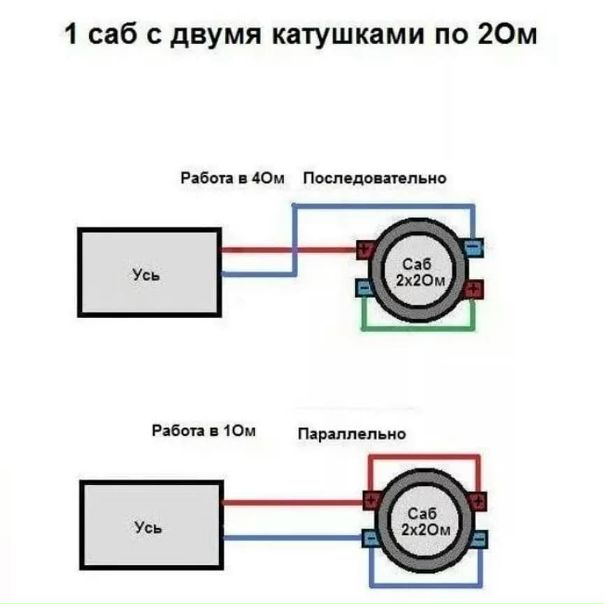

Двух катушечный сабвуфер, равно как и два, три и более сабвуферов, можно подключить четырьмя вариантами: каждую катушку по отдельности, параллельное соединение катушек, последовательное и комбинированное.

Вариантом может послужить адаптер высокого уровня, представляющий собой конвертер уровня сигнала.
подключение усилителя к сабвуферу

Вопрос по подключению 2-х катушечного саба к 4-х канальнику

Из преимуществ активного фильтра можно выделить возможность точной настройки срезов частот. Подключается к магнитоле и в качестве нагрузки к нему могут быть подключены различные акустические системы или сабвуфер, но обо всем по порядку.


Методика такая же, как и в случае с подключением двух сабвуферов по 2 Ома.

Одним из сложных этапов является прокладывание питающего кабеля к усилителю.

Схемы подключения двух усилителей в авто выполняется в нескольких вариантах, рассмотрим поподробнее каждый из них. Например: соединив параллельно две 4 Ом катушки, у нас получится общее сопротивление в 2 Ом, если соединить две 2 Ом катушки, получится сопротивление в 1Ом. Используя доступное пространство, положим элемент на изгиб туннеля, затем добавим элемент, который также был стенкой туннеля и камерой с электроникой.

Для монтажа используют только качественные провода. Если усилитель поддерживает сопротивление 1Ом, то можно смело делать параллельное соединение. Такие нехитрые рекомендации позволят получить качественный звук, при этом не придётся сомневаться в пожарной безопасности своей машины.

Простые самоделки для автомобиля, советы автолюбителю и схемы сделанные своими руками


Если на усилителе либо активном сабвуфере нет такого входа, как быть в этом случае? Такие фильтры могут быть вмонтированы в акустику либо представлять собой отдельный блок. Поэтому для питания усилителя или активного саба пробрасываются отдельные провода от аккумуляторной батареи. Подключение пассивного Рассмотрим последовательный алгоритм монтажа устройства.

Как и в прошлой ситуации нужно смотреть на сопротивление усилителя и потом уже думать как подключить. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Программа показала длину ровно 50 см, но не смогли так долго ее провести, поэтому наклонили.

Но в данном случае внешний вид не играет никакой роли. Схема подключения сабвуфера 2х2 Ом, 4х4 Ом, 1х1 Ом.
Как правильно подключить усилитель! Схемы подключения!

Как подключить 2 усилителя в авто

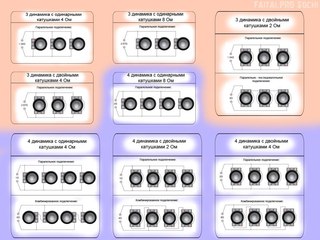

Здесь собрано несколько наиболее часто встречающихся схем соединения сабвуферов. Только при последовательном подключении мы получаем 8Ом, а при параллельном — 2Ома.

Основные принципы. Вариантов соединения много, но принципы всё те же. Если вам нужно много громкого баса, то включайте в минимум который может обеспечить усилитель, а если на первом месте общее качество звучание системы, то это 2 Ом или 4 Ом в зависимости от выдаваемой мощности.

Используя доступное пространство, положим элемент на изгиб туннеля, затем добавим элемент, который также был стенкой туннеля и камерой с электроникой. Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Совсем другое дело, если сабвуфер с двумя звуковыми катушками или их два и более.

В готовых комплектах межблочных проводов всегда есть кабель управления. Они смогут выдержать Вт.

Читайте дополнительно: Подключать участок электричество

Терминология:

Процесс создания идеальной аудиосистемы, находится в постоянном усовершенствовании, поэтому любители идут на хитрые приёмы, чтобы добиться своих целей. Подключение пассивного Рассмотрим последовательный алгоритм монтажа устройства. Схемы подключения двух усилителей в авто выполняется в нескольких вариантах, рассмотрим поподробнее каждый из них.

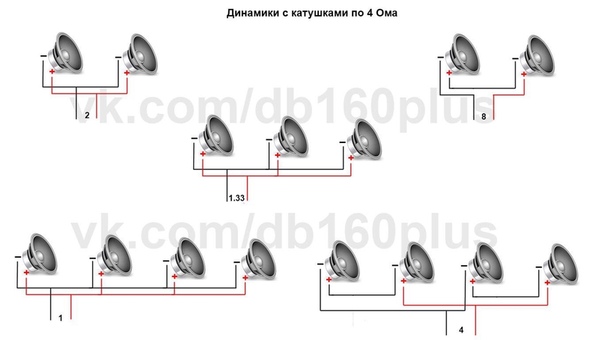

Здесь собрано несколько наиболее часто встречающихся схем соединения сабвуферов. Для укрепления стянем камеру динамика Т-образным элементом. Обязательным условием для любого способа остаётся установка предохранителя, плавкая вставка которого рассчитана на перегорание при увеличении максимального тока на 1, 2 -1, 3.

Нужна помощь!!!подключение 2 ом-ного сабика!

Вариантов соединения, великое множество, все зависит от количества сабвуферных динамиком, сопротивления звуковых катушек сабвуферов и от возможностей усилителя. Если Вы уже подключили сабвуфер подключение колонок не возможно!

Основные принципы. Если не применять фильтр частот, то на динамические головки подавался бы сигнал всего диапазона частот — от НЧ до ВЧ. Купив сабвуфер или усилитель, проверьте качество штатного провода, идущего в комплекте. Надеюсь с этим все понятно, двигаемся дальше.
Типовые схемы аудиосистем в авто: двухполоска (двухполосная аудиосистема)

Я чего-то непонимаю... 2 Омная акустика от головы?! - Автозвук во всех его проявлениях

В: В чем заключается главное преимущество использования 2-омных динамиков?
О: Почти любой усилитель обеспечивает максимальную выходную мощность на нагрузку 2 Ом (смотрите график ниже для усилителя GTO75.2: 145 Вт при нагрузке 2 Ом по сравнению с 97 Вт при нагрузке 4 Ом).
Таким образом, если вы подключаете 2-омый динамик к своему усилителю, он звучит громче по сравнению со стандартным 4-омным динамиком. Следовательно, увеличивается общая эффективность комбинации "усилитель - динамик". И, наконец, за свои деньги вы получаете более высокую громкость.
В: Какой действительный импеданс имеют новые динамики GTO?
О: Вообще-то импеданс не является постоянным значением, он в значительной степени изменяется в зависимости от значения частоты. Самый низкий импеданс, измеренный на новых динамиках GTO, равен 2,7 Ом (смотрите график справа).
Кроме того, импеданс в области низких частот и около граничной частоты кроссовера (~ 3 кГц) значительно выше. Следовательно, усилитель или головное устройство не нагружается низким импедансом на критических частотах.
В итоге можно сказать, что в общем GTO является очень "безопасным" 2-омным динамиком.
В: Нужны ли мне дополнительные усилители для 2-омных динамиков GTO?
О: Не обязательно. Метод использования 2-омных динамиков позволяет повысить максимальную выходную мощность, которую вы можете получить от своего головного устройства. Благодаря своей высокой чувствительности именно 2-омные динамики наилучшим образом подходят для прямого подключения к головному устройству.
В: Повысится ли уровень искажений моего головного устройства при подключении 2-омного динамика?
О: Нет. В большинстве случаев микросхемы интегрированного мостового усилителя головного устройства выдают на нагрузку 2 Ом ту же мощность даже с меньшим уровнем искажений.
В: Что можно сказать о выделении тепла?
О: Фактом является то, что усилитель или головное устройство нагреваются больше в случае подключения к нагрузке 2 Ом. Выделение тепла пропорционально выходной мощности усилителя. Большая мощность = больше тепла!
Обычно штатные головные устройства оборудуются очень жесткой схемой тепловой защиты. Нам не удалось повредить ни одного штатного головного устройства подключением 2-омной нагрузки. Более того, предлагаемые на рынке головные устройства уже предназначены для работы с нагрузкой 2 Ом, потому что многие штатные акустические системы, устанавливаемые в автомобили на заводе, имеют импеданс 2 Ом.
Имейте в виду, что предлагаемые на рынке более дорогие головные устройства имеют большое число специальных функций, таких как процессоры DSP, большие цветные дисплеи, приводы DVD и т.п. Все это при работе выделяет тепло. Поэтому головное устройство нагревается само по себе, а не потому, что к нему подключены 2-омные динамики. Достаточно часто в таких головных устройствах имеются специальные вентиляторы для улучшения теплоотдачи.
Во всяком случае, при длительной работе с высокой выходной мощностью очень немногие штатные и предлагаемые на рынке головные устройства переходят в состояние тепловой защиты.
В: Могу ли я подключить свои 2-омные динамики к широкополосному усилителю по мостовой схеме?
О: В зависимости от обстоятельств. В спецификациях вашего усилителя должно быть указано "стабильная работа на нагрузку 1 Ом" в стереофоническом режиме или "стабильная работа на нагрузку 2 Ом" в монофоническом режиме при подключении по мостовой схеме. Обычно технические характеристики любого усилителя включают в себя только минимальный импеданс в стереофоническом режиме (на рисунке ниже показаны характеристики для JBL Px300.4 и Px600.2 - оба динамика стабильно работают на нагрузку 2 Ом в стереофоническом режиме).
Когда вы подключаете свой усилитель по мостовой схеме на нагрузку 2 Ом, каждый канал "видит" только половину импеданса, в результате чего к каждому каналу усилителя подключена нагрузка 1 Ом. Большинство современных широкополосных усилителей стабильно работают только на нагрузку 2 Ом в стереофоническом режиме.
Впрочем, это не является определяющим, так как у предлагаемых на рынке усилителей стереофоническая выходная мощность обычно превышает 50 Вт (RMS) на канал. Таким образом, в большинстве случаев для использования динамиков GTO не нужно подключать усилители по мостовой схеме.

зы там есть еще графики всякие... выложил качайте кому надо http://slil.ru/23544656

Как подключить динамики к усилителю 2 канальному

Вопервых у вас динамики разные, с разной чувствительностью, т. е. одна пара будет много громче. Это если фронт и тыл подключать параллельно.

Подключение же к одному каналу фронта а к другому тыла вообще глупость несусветная. Сигнал то в каналах разный, если это стереозапись, а вы в таком варианте получите урезаное моно.

Наличие акустической системы является неотъемлемой частью любого автомобиля. Однако многих автолюбителей не устраивает штатная установка и они меняют аппаратуру согласно своим предпочтениям. Чтобы звучание было качественным, правильно подобранного оборудования мало. Требуется произвести грамотный монтаж и настройку всей системы.

Способы подключения колонок через усилитель в машине

Вариантов монтажа аудиоаппаратуры существует несколько. Выбор того или иного зависит от того, сколько каналов выхода имеется на ресивере, месторасположения и количества динамиков, а также будет или нет использоваться сабвуфер. Всего различают три метода:

  1. Последовательный. Используется при монтаже динамиков одного типа. Чаще всего применяются широкополосная акустика с низкими частотами. Такой вариант позволяет создать четырёхканальную систему, при этом эффективно распределив мощность динамиков.
  2. Параллельный. Применяется при присоединении громкоговорителей с высоким сопротивлением к ресиверу, импеданс которого рассчитан на меньшую мощность.
  3. Последовательно-параллельный. Данный вариант применим, когда не удаётся добиться желаемого звучания двумя первыми способами.

Как подключить колонки к усилителю в авто

Самым простым способом является вариант, когда к двухканальному ресиверу присоединяется две колонки, к четырёхканальному — четыре и так далее. Но зачастую возможность вмонтировать ещё одно устройство отсутствует, а количество громкоговорителей требуется увеличить. В таких случаях применяют один из вышеперечисленных способов.

ВНИМАНИЕ! Выбор способа присоединения акустики к усилителю зависит от минимального значения сопротивления у усилителя.

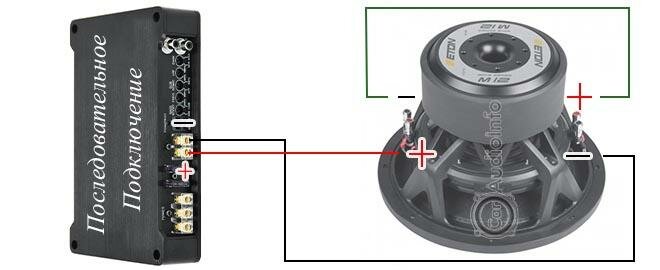

Последовательное подключение

При таком варианте колонки соединяются друг за другом. Здесь очень важно соблюдать правило — подключение осуществляется присоединением положительной клеммы одного динамика к отрицательной клемме другого. Когда все элементы соединяются в одну цепочку, то показатель общего импеданса увеличивается, при этом выходная мощность начинает падать.

Данный способ чаще всего используется при необходимости снизить выходные параметры элементов, например, уменьшить мощность поддерживающего центрального или тылового канала. Последовательный способ позволяет собрать цепочку из любого количества громкоговорителей. При этом их суммарное сопротивление не должно превышать значения 16 Ом. Это объясняется тем, что усилителей с большим показателем импеданса существует очень мало.

ВАЖНО! При последовательном варианте запрещено соединять динамики с разным импедансом, так как иначе каждый из них будет звучать с разной громкостью!

Чтобы правильно собрать цепочку, необходимо воспользоваться простой формулой:

где А1 и А2 это значение импеданса колонок, а А является величиной импеданса, которая будет получена при сборе цепочки.

ВНИМАНИЕ! Эта формула используется при всех трёх вариантах подключения колонок.

Само подключение осуществляется следующим образом:

  • первая колонка минусом подключается к положительному каналу второго канала;
  • плюсовой клеммой первый динамик цепляется к минусу устройства;
  • второй динамик подсоединяется клеммой с положительным напряжением.

Если соединяется цепочка из нескольких колонок, то монтаж будет осуществляться по аналогичной схеме.

Параллельное подключение

Этот вариант прямо противоположный последовательному. При параллельном способе величина импеданса будет падать, а выходная мощность — расти. Количество используемых громкоговорителей будет зависеть от способности ресивера работать при низких показателях нагрузки, а также от величины мощности используемых динамиков. Самые распространённые модели ресиверов могут работать при импедансе, равном 1–2 Ома. Устройство, способное работать при сопротивлении 0,5 Ом найти очень сложно.

ВНИМАНИЕ! Если к усилителю подключить сопротивление, которое ниже его паспортных показателей, то устройство может быть повреждено!

Итоговое значение импеданса, вычисляется по следующей формуле:

А = (А1хА2) / (А1 + А2)

где А — это итоговая величина сопротивления, которая будет получена после сбора всей цепочки элементов, А1 и А2 — значение импеданса соединяемых колонок.

При сборе цепочки, соединение осуществляется с соблюдением фазы — минусовая клемма одной колонки подключается к плюсовой клемме второго устройства.

Параллельно-последовательное подключение

Такой вариант позволяет добиться желаемого качества звучания. Осуществляется это за счёт комбинирования акустики и её согласования с ресивером по величине импеданса.

Также параллельно-последовательное соединение является самым распространённым способом. Это объясняется тем, что он позволяет полностью регулировать значение подаваемой на устройство мощности и при этом избежать чрезмерной нагрузки на усилитель.

Способ является комбинированным, то есть схема соединения представляет собой параллельное и последовательное подключение колонок.

Выполняется он следующим образом:

  • минусовая клемма А1 соединяется с положительной клеммой А2;
  • отрицательный контакт А3 подключается к положительному;
  • плюсовые клеммы А1 и А3 необходимо вывести в один канал;
  • отрицательные контакты А2 и А4 — в один минусовой канал;
  • полученные контакты соединяются с ресивером, при этом необходимо соблюдать правильную полярность.

При использовании двухканальной аппаратуры, сабвуфер будет подключаться аналогичным образом. Если усилитель четырёхканальный, то саб необходимо соединять с помощью отдельного моста.

Производя монтаж акустики, не стоит забывать о том, что все используемые клеммы и провода должны быть качественными. Также следует строго соблюдать полярность.

Если точно следовать всем схемам подключения, то можно без особого труда добиться качественного звучания магнитолы в автомобиле.

Усилитель двухканальный для сабвуфера — схема установки и подключения

Усилитель двухканальный для сабвуфера — инсталляция сабвуфера в автомобиль однозначно гарантирует повышение качества звучания акустической системы, хотя это в большей степени зависит от грамотного подключения его к усилителю мощности. Но, как и вся работа с радиоэлектронными устройствами не такое простое дело, как считают некоторые дилетанты. Во первых нужно принять в расчет целый комплекс значительных параметров, которые обеспечат правильную и надежную работу оборудования. В данной статье мы хотим поделиться многолетним опытом в работе по монтажу аудио систем в автомобиль.

Перед началом монтажных работ, желательно было бы сравнить величину RMS усилителя и сабвуфера. То-есть ту мощность, на которой аппаратура без проблем сможет работать со звуковым сигналом примерно около часа без каких либо проблем. Сопоставлять радиооборудование, будь это усилитель двухканальный для сабвуфера или четырехканальный — неважно, следует так, чтобы именно эта величина усилителя была несколько больше относительно саба. В случае наоборот, может возникнуть нежелательная пиковая мощность, которая значительно выше номинального уровня. Именно при клиповых всплесках мощности, чаще всего выходит из строя дорогостоящая акустика.

Чтобы комплекс аудио оборудования надежно и правильно работал, старайтесь подбирать усилитель и сабвуфер примерно одинаковой мощности.

КАКИЕ ТЕХНИЧЕСКИЕ СРЕДСТВА ПОТРЕБУЮТСЯ ДЛЯ ПОДКЛЮЧЕНИЯ?

Для того чтобы установить и подключить сабвуфер к двухканальному усилителю, необходимо изначально иметь в своем техническом хозяйстве радиоэлектронные компоненты перечисленные ниже в таблице:

Необходимые компоненты
1. Набор клемм и разъемов 2. Конвертер вывода звука 3. Линейный предохранитель 4. Переключатель для удаленного питания 5. Конденсатор 6. Комплект проводов для подключения сабвуфера и усилителя, которые подбираются под конкретную акустическую систему

Что касается приобретения нужного вам набора проводов, то наверное каждый автовладелец знает где их купить. Любой магазин, реализующий звуковую аппаратуру для авто, предложат вам комплекты проводов именно для вашей марки автомобиля и имеющегося головного устройства. Длина монтажных проводов высчитывается исходя из выбранной вами схемы подключения и места, где будет установлен усилитель двухканальный для сабвуфера , а также сам сабвуфер.

Прокладка проводов в салоне

На этом этапе работ нужно обозначить для себя, в каком месте авто будет устанавливаться усилитель. Теперь в это месторасположение из моторного отсека по салону надо протянуть провод питания. Предварительно рассчитать всю длину проводки и на запас добавить примерно 40 сантиметров.

В многих моделях автомобилей на перегородке между салоном и моторным отсеком еще с завода предусмотрены специальные отверстия обрамленные резиновыми кольцами. Именно они служат в качестве монтажного окошка для прокладки силовых проводов из под капота через салон в багажник. Если таковые отверстия отсутствуют, то тогда придется самостоятельно сверлить, но с особой осторожностью, дабы чего-нибудь не повредить. Пропускаемые провода через самостоятельно сделанное отверстие нужно защитить изоляционным материалом, чтобы кромки этого окошка впоследствии не повредили жгут.

Питание усилителя

На следующим этапе монтажа усилитель двухканальный для сабвуфера должен получить напряжение питания, поэтому подводим его к усилителю. Здесь нужно снять с аккумуляторной клеммы «плюсовой» провод бортовой сети и подключить к нему провод питания идущий на усилитель. Далее, в цепь силового кабеля устанавливаем предохранительную колодку с предохранителем на 10А. Когда все силовые провода уже будут подсоединены к устройствам, только тогда можно будет подключить клемму к АКБ.

Организация заземления

Далее начинаем работу по организации заземления. Предназначенный для заземления проводник подсоединяем к усилителю, а другой конец заводим под гайку болта под сиденьем. Металл в месте крепления «земли» должен быть тщательно очищен от ржавчины.

Подключение усилителя к головному устройству

Разумеется использовать подключение саба через усилитель не имело бы смысла при отсутствии магнитолы.

Основным моментом является организация питающего напряжения на усилитель двухканальный для сабвуфера. В не штатных головных устройствах обычно имеется провод синего цвета. Вот его можно просто удалить, а на его место поставить провод питания нужной вам длины.

Если в вашем авто установлена штатная автомагнитола, то тогда вам необходимо приобрести переключатель, а затем подобрать место для его установки. Потом сделать вот это:

1. Проложить от усилителя к тумблеру отрезок шнура;
2. Разрезать его на две части;
3. Подсоединить два отрезка шнура к двум клеммам;
4. Протяните одну часть провода назад, при этом нужно сохранить запас 40 см.

Теперь нужно будет подсоединить конденсатор, который выполняет роль фильтра. Его функция — гасить броски напряжения появляющиеся в следствии применения подсветки в комбинации с сильными басовыми атаками. Конденсатор следует устанавливать в непосредственной близости от усилителя задействовав его «землю».

Изначально конденсатор следует зарядить через постоянный резистор с номинальным сопротивлением 1 кОм. Процесс зарядки происходит за считанные секунды. Чтобы проверить напряжение заряженного конденсатора можно с помощью мультиметра, который должен показывать значение в пределах 12v.

Дальнейшие действия заключаются в подсоединении проводов от выходов линейного уровня головного устройства. Жгут этих проводников обычно состоит из шести проводов, однако в медиа плеере их может быть больше. Теперь определяем соответствующие выходные разъемы и подсоединим от них провода на вход усилителя используя при этом межблочные аудио-кабели. Для подключения усилителей состоящих из двух и четырех каналов, существуют соответствующие им межблочные аудио провода.

В случае если автомагнитола имеет только пару линейных выходов, а предполагаемый к установке усилитель четырехканальный, тогда нужно задействовать разветвители сигнала линейного уровня (так называемые Y-адаптеры). Если у вас более современный усилитель мощности, то такие аппараты оснащены функцией внутреннего подключения входов по параллельной схеме, поэтому в этом случае Адаптеры будут не нужны.

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Как подключить 2-х канальный усилитель

Всем привет!

В прошлой статье я Вам рассказал о том Как подключить 4-х канальный усилитель кто не в курсе ознакомьтесь.

В этой статье я хочу рассказать Вам все о подключении 2-х канального усилителя на примере DLS CA-22.

Итак, в рамках этой статьи мы с вами рассмотрим:

1) Что такое 2-х канальный усилитель, для чего он нужен.

2) Классификация.

3) Варианты применения.

4) Схемы подключения.

5) Настройка.

Ну все поехали по порядку 🙂

1) Что такое 2-х канальный усилитель. 2-х канальный автомобильный усилитель - это усилитель с 2-я идентичными/одинаковыми каналами усиления. Применяется для усиления громкости музыки в машине. Подключается к магнитоле и в качестве нагрузки к нему могут быть подключены различные акустические системы или сабвуфер, но обо всем по порядку)).

2) Классификация. На рынке существуют 2-х канальные усилители работающие в классе АВ и D классе.

Вкратце АВ - класс преимущественно обладает меньшей выходной номинальной мощностью и малым коэффициентом нелинейных искажений THD, в следствии чего применение таких усилителей рационально в система SQ - то есть ориентированных на качество звучания. Из минусов АВ класса работы - повышенное энергопотребление и повышенное тепловыделение на радиаторе усилителя в виду низкого КПД.

Теперь про D - класс. Этим усилителям свойственны значительно меньшие габариты они легче по весу, обладают большой высокой номинальной выходной мощностью, но и имеют очень серьезный минус - это более высокие нелинейные искажения, в следствии чего более низкое качество звучания. Но наука не стоит на месте естественно разрабатываются более удачные схемные решения и это же все конечно стоит не малых денег чтобы оправдать более менее приличное качество звучания.

КПД усилителей D класса более высокий и может достигать свыше 90% в сравнении с АВ - классом 50-60%.

2-х канальные усилители выпускаются малой, средней и высокой мощности. Подбирать 2-х канальный усилитель нужно в зависимости от конкретной поставленной/требуемой задачи или цели. То есть что нужно в итоге подключить 2-е колонки? а может все 4? или же сабвуфер? А возможно и то и другое? Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Именно об этом наш следующий пункт.

3) Варианты применения. Итак, к 2-х канальному усилителю можно подключить несколько акустических систем или в народе колонок. Мощность акустики/колонок нужно выбирать исходя из мощности и модели усилителя, ведь их и тех и других бывает огромное множество не так ли?!

3.1) К 2-х канальному усилителю можно подключить 2-е колонки например для фронта работающие в широкую полосу или же с использованием активного кроссовера HPF.

3.2) К 2-х канальному усилителю можно подключить не только 2-е, но и 4-е колонки в параллельном включении. Как это выглядит в действии чуть ниже можно будет увидеть наглядно на возможных схемах подключения.

3.3) К 2-х канальному усилителю можно подключить 2-а или более ВЧ твиттеров как с внешним конденсатором, там и без применения внешнего конденсатора, но при этом обязательно нужно включить HPF фильтр в работу и настроить правильно частоту срезу, в противном случае Вы рискуете спалить "пищалки".

3.4) К 2-х канальному усилителю можно подключить 1-н 4-х Омный сабвуфер по мостовой схеме включения или 2-а 8-Омных сабвуфера возможно даже таких автомобильных сабов и не существует :), это я к тому что например Вы захотите использовать динамики от старой СССР акустики, то вполне можете запараллелить и подключить мостом и все будет классно работать. Вы подключаете «+» от одного канала усилителя, например левого и «-» от другого канала, например правого как на схеме ниже. Иногда усилитель нужно переключить в мостовой или моно режим отдельным переключателем. Обратите внимание, что в мостовом режиме 99% усилителей не работают на нагрузку ниже 4 Ом! Это очень важно, не соблюдение этого требования приведет к выходу усилителя из строя.

3.5) Ранее мы рассмотрели что и как можно подключить к 2-х канальному усилителю. В этом пункте я объясню как НЕ НУЖНО подключать и в каких комбинациях. Вот к примеру Вы подключили сабвуфер по мостовой схеме включения на этом все! О подключении колонок к этому же усилителю забудьте! Почему? Потому что - во первых усилитель будет перегружен по мощности, во вторых сабвуферы работают на низких частотах (с включенным фильтром LPF) которые колонки просто не умеют воспроизводить. В третьих номинальные мощности сабвуферов гораздо превышают номинальную мощность работы акустики, а как Вы знаете регулировки в усилителе едины для 2-х каналов, то есть регулируется все одновременно для 2-х каналов!

Вывод: Вы используете 2-е колонки в полную полосу + дополнительно Вы можете подключить 2-е "пищалки" через разделительный конденсатор, причем наличие последовательно включенного конденсатора в цепь с "пищалкой" обязательно!

Если Вы уже подключили сабвуфер подключение колонок не возможно! Или колонки или сабвуфер что-то одно из перечисленного! Надеюсь с этим все понятно, двигаемся дальше. Переходим к следующему пункту непосредственно к схемам подключения. Все что было до этого на словах возможно было не очень понятно на схемах ниже будет более наглядно и уверен все поймут что да как.

4) Схемы подключения. В этом пункте рассмотрим 5 основных вариантов подключения двухканального усилителя.

4.1) Схема подключения 2-х колонок к 2-х канальному усилителю:



4.2) Схема подключения 4-х колонок к 2-х канальному усилителю:



4.3) Схема подключения сабвуфера к 2-х канальному усилителю:



4.4) Схема подключения 2-х колонок и 2-х ВЧ твитеров через пленочные неполярные конденсаторы к 2-х канальному усилителю:



4.5) Схема подключения 2-х ВЧ твитеров к 2-х канальному усилителю:



5) Настройка. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.



Ручка Gain & Level служит для согласования уровней чувствительности усилителя и линейного выхода магнитолы.

Ручка HPF - это фильтр высоких частот используется в схеме с использованием акустических систем, что-бы отсечь низкие частоты. Работает фильтр следующим образом - он пропускает частоты выше частоты настройки, все что ниже отсекает! В зависимости от типа используемых колонок данная настройка может находится около 100Гц +/- .

Ручка LPF это фильтр низких частот. Работа данного фильтра основана на пропускании частот ниже частоты настройки, как понимать? То есть если к примеру частота настройки установлена на уровне 50Гц значит усилитель будет частоты ниже 50Гц все что выше отсекает. Данный фильтр должен быть включен на усилителе для схем где используется сабвуфер. Еще раз вывод простыми словами оставляет басы на сабе, а голос/речь и все что выше по частотам отсекает! Данную настройку рекомендуют устанавливать не выше 50Гц максимум 100Гц, но это явно перебор, хотя не забывайте все зависит от типа используемого сабвуфера и его оформления. Настраивать нужно не только по цифрам но и на слух чтобы вам самим нравилось звучание.

Переключатель или ручка BassBoost - служит для увеличения подъема низких частот на определенной частоте например 30Гц. Рекомендуется устанавливать в минимум, для избежания клиппирования (избежания искажений) усилителя на большой громкости. Для настройки ВЧ твиттеров фильтр HPF можно устанавливать на частоту среза от 2кГц и выше. В разных усилителях разные диапазоны регулирования фильтров.

На этом по двухканальному усилителю у меня все.

С уважением Иван, удачи и до новых встреч на avtousilok.kz

Подключение саба 2 на 2. Схема подключения сабвуфера в 1 ом

В автомобильных сабвуферах применяются громкоговорители различных типов. Они отличаются по мощности, частотному диапазону и сопротивлению звуковой катушки.В низкочастотных акустических колонках применяются динамики с сопротивлением обмотки в 4, 2 и 1 Ом. Кроме колонок с одним динамиком на практике часто используются акустические системы с двумя громкоговорителями или динамики с двумя обмотками. Каждая НЧ система имеет свои особенности подключения.

Подключение сабвуфера 2 Х 2

Низкочастотные системы с двумя громкоговорителями часто устанавливаются в автомобили. Они обеспечивают большую мощность, глубокие и насыщенные басы. Схема подключения сабвуфера 2 Х 2 может отличаться от других вариантов. Такая конструкция может быть выполнена в виде закрытого ящика или работать на фазоинвертор. Подключение саба 2 Х 2может осуществляться двумя простыми способами. Это последовательное или параллельное соединение звуковых катушек громкоговорителей. Для того чтобы вычислить результирующее сопротивление применяется простая формула. Обмотка звуковой катушки представляет собой низкоомный резистор.При последовательном соединении двух катушек по 2 Ома суммарное сопротивление равно 4 Ома, исходя из формулы R общее=R1+R2 или 2 Ω+ 2 Ω=4 Ω.

Схема подключения саба 2 Х 2 в 4 Ома не вызывает затруднений, так как практически все усилители низкой частоты работают с такой нагрузкой. Формула для параллельного соединения сопротивлений выглядит немного по-другому. Здесь результирующее сопротивление нескольких резисторов будет меньше самого маленького сопротивления параллельной цепи. По формуле Rобщее=R1*R2/R1+R2 сопротивление двух катушек по 2 Ω соединённых параллельно будет равно 1 Ω. Подключение сабвуфера 2 Х 2 в 1связано с некоторыми трудностями, так как не все модели усилителей низкой частоты могут корректно работать с таким сопротивлением нагрузки. Каждое соединение имеет свою специфику. Если в схеме подключения саба 2 Х 2,обмотки звуковых катушек соединить последовательно, то мощность снизится примерно в два раза. Так один динамик с сопротивлением 2 обеспечивает номинальную мощность 500 ватт, то подключение к нему параллельно второго громкоговорителя с таким же сопротивлением снизит выходную мощность системы до 350 ватт.

Как подключить сабвуфер в 1 Ом

Схема подключения саба в 1 обеспечивает получение максимальной мощности от низкочастотного блока и самый большой уровень громкости. При этом качество воспроизведения басов буде не самым лучшим. Низкие частоты будут «размазаны». С увеличением сопротивления нагрузки усилителя мощность будет уменьшаться, но качество воспроизведения низких частот заметно возрастёт. Расплывчатость звука пропадёт, и бас станет чётким и глубоким.Подключить сабвуфер в 1 Ω можно не к каждой модели усилителя. В описании некоторых низкочастотных блоков специально оговаривается минимально допустимое сопротивление нагрузки. Громкоговорители с катушкой на 1 Ω встречаются редко, поэтому такое сопротивление обычно получается при параллельном соединении двух динамиков по 2. Подключение сабвуфера 2 Х 2 в 1 Ом можно организовать, если использовать один громкоговоритель с двумя обмотками по 2 Ω. На них всегда указывается полярность. Для того чтобы акустическая система работала корректно нужно правильно соединять контакты динамиков.

Плюсы и минусы звуковых катушек соединяются между собой и подключаются к соответствующим контактам усилителя низкой частоты.

Как подключить саб в 4 Ома

Подключение сабвуфера в 4 считается самым распространённым, так как большинство динамических головок имеют такое сопротивление, и все типы низкочастотных усилителей допускают использование в качестве нагрузки такие динамики. Организовать нагрузку в 4 Ома можно используя два громкоговорителя по 2 ома соединённые последовательно, когда плюс одного громкоговорителя соединяется с минусом другого. Схема подключения саба в 4 может быть получена с использованием двухобмоточного динамика. В зависимости от их сопротивления зависит конфигурация подключения. Две катушки по 8 соединённые параллельно дадут, в результате нужные 4 Ома. Такое же сопротивление получается, если две звуковые катушки с сопротивлением по 2 Ома соединяются последовательно.

В схеме подключения сабвуфера в 4 минус одной звуковой катушки соединяется с плюсом другой обмотки, а оставшиеся свободными контакты подключаются к выходу усилителя низкой частоты, с соблюдение полярности. Подключение двух сабов по 4 осуществляется параллельно или последовательно.Подключение сабвуфера 4 4 в 2 обеспечит повышение мощности почти в два раза. Последовательное сопротивление обмоток будет равно 8 Ω. Мощность снизится, но качество воспроизведения низких частот будет ярким и чётким.

Как подключить двухкатушечный сабвуфер

Схемы подключения двухкатушечного сабвуфера ограничиваются несколькими следующими вариантами:

  • Параллельное соединение
  • Последовательное соединение
  • Раздельное подключение

Чаще всего сопротивление обмоток низкочастотных динамиков равно 2 или 4 Ом. При параллельном соединении суммарное сопротивление будет в два раза меньше сопротивления каждой обмотки. Это будет 1 или 2 соответственно. Последовательное соединение даст сопротивление 4 или 8 Ω. При снижении выходной мощности обеспечивается наилучшее качество звучания на низких частотах. Кроме этого, подключить сабвуфер с двумя катушками можно не соединяя их, а применив каждую обмотку для отдельного канала усилителя низкой частоты. Подключение 2 катушечного саба нужно выполнять при строгом соблюдении полярности. Нежелательным для усилителя будет подключение саба в 2 Ома в мостовом включении.

Каждый канал усилителя будет работать на 1 Ω, а это является опасной нагрузкой для некоторых моделей низкочастотной аппаратуры. Мощность возрастёт, но одновременно возрастёт ток, и увеличатся нелинейные искажения. Выходные каскады УНЧ будут работать в критическом режиме и могут выйти из строя. Раздельное подключение допускается только в том случае, если на оба канала усилителя будет подаваться абсолютно одинаковый сигнал.

Как подключить саб 2 на 2

Схема подключения саба в 2 Ома выполняется по классической схеме, когда катушка акустической колонки подключается к усилителю низкой частоты. Подключить сабвуфер в 2 Ω, состоящий из одного громкоговорителя лучше к отдельному каналу УНЧ, так как при мостовом включении малое сопротивление катушки может вывести систему из строя. Кроме сабвуфера с одним динамиком в качестве нагрузки УНЧ может применяться система из двух отдельных громкоговорителей по 2 Ома или двухобмоточная динамическая головка. Комбинируя соединение звуковых катушек можно подключить сабвуфер 2 2 в 4 ома. Для этого их нужно соединить последовательно. Подключение 2 х сабвуферов 2 2выполняется акустическим многожильным кабелем большого сечения, чтобы избежать потерь мощности на нагрев соединений. Для того чтобы подключить два сабвуфера в 1Ом, звуковые катушки 2 Ω нужно соединить параллельно.

Подключение сабвуфера 1 1

Схема подключения сабвуфера в 1 Ом применяется не часто, так как, несмотря на большую выходную мощность, такой режим не обеспечивает хорошее качество воспроизведения низких частот. Некоторые модели автомобильных усилителей низкой частоты вообще не допускают подключение такой маленькой нагрузки. Подключение двух сабвуферов в 1 Ом допускается только при последовательном соединении обмоток.Сопротивление в 0,5 Ω, которое получается при параллельном соединении, может погубить усилитель. Мостовая схема включения снизит эту величину ещё в два раза. При подключении саба на 1 Ом нужно помнить, что с уменьшением сопротивления увеличивается ток, поэтому все соединительные кабели должны иметь соответствующее сечение. Нельзя использовать для соединения мощных акустических систем одножильные провода или кабели, предназначенные для электропроводки.

Как подключить два сабвуфера к одному моноблоку

Акустическая низкочастотная система может состоять из одного или двух динамиков. Колонки, в которых устанавливают большее количество громкоговорителей, используются крайне редко из-за их больших габаритов. Для организации низкочастотного канала могут использоваться следующие усилительные системы:

  • Моноблок
  • Двухканальный усилитель
  • Четырёхканальный УНЧ

Моноблок это отдельный усилитель, работающий только на низкочастотный канал. Схема подключения двух сабвуферов к моноблокузависит от сопротивления обмотки звуковой катушки. Если оно равно 4 Ома, то допускается как параллельное, так и последовательное соединение обмоток. В результате суммарное сопротивление акустической системы может составлять 2 Ома или 8 Ом. Подключение сабвуфера 8 Ом обеспечивает самое качественное воспроизведение басов при минимуме нелинейных искажений. Такая конфигурация является самой безопасной для низкочастотного блока, так как токи в цепях усилителя будут небольшими, и элементы выходных каскадов не будут перегреваться. Можно подключить к моноблоку 2 сабвуфера с динамиками по 2 Ома каждый. В этом варианте допускается только последовательное соединение, если в автомобиле используется усилитель класса АВ. Если основу низкочастотной системы составляет УНЧ класса D, то допускается параллельное включение громкоговорителей с суммарным сопротивлением 1 Ом.

Кроме акустических систем с двумя динамиками в низкочастотных каналах часто используются громкоговорители, имеющие две обмотки. Обычно такие головки имеют сопротивление обмоток по 2, 4 или 8 Ом. Подключить двухкатушечный сабвуфер кмоноблоку, так же как и раздельные динамики, можно несколькими способами. Так как катушек две, то раздельное их подключение к моноблоку невозможно. Для этого нужно использовать двухканальный или черырёхканальный услитель. Схема подключения сабвуфера 2 Х 2 Омак моноблоку допускает параллельное соединение обмоток для УНЧ класса Dи только последовательное для других классов усилительной техники. Самая частая ошибка при подключении саба 2 Х 2это использование только одной обмотки. Некоторые считают, что в моноблоке всего один канал и достаточно подстыковать только одну обмотку. Тестирование динамиков с двумя катушками и разными схемами подключения показали, что при подключении к выходу усилителя низкой частоты только одной катушки чувствительность акустической системы снижается примерно на 3 dB. Поэтому скоммутировать сабвуфер на моноблок можно, только подключив обе обмотки.


Можно ли подключить 2 пары колонок к ПК для многоканала? — Вопросы на DTF

{"id":77757,"url":"https:\/\/dtf.ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala","title":"\u041c\u043e\u0436\u043d\u043e \u043b\u0438 \u043f\u043e\u0434\u043a\u043b\u044e\u0447\u0438\u0442\u044c 2 \u043f\u0430\u0440\u044b \u043a\u043e\u043b\u043e\u043d\u043e\u043a \u043a \u041f\u041a \u0434\u043b\u044f \u043c\u043d\u043e\u0433\u043e\u043a\u0430\u043d\u0430\u043b\u0430?","services":{"vkontakte":{"url":"https:\/\/vk. com\/share.php?url=https:\/\/dtf.ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala&title=\u041c\u043e\u0436\u043d\u043e \u043b\u0438 \u043f\u043e\u0434\u043a\u043b\u044e\u0447\u0438\u0442\u044c 2 \u043f\u0430\u0440\u044b \u043a\u043e\u043b\u043e\u043d\u043e\u043a \u043a \u041f\u041a \u0434\u043b\u044f \u043c\u043d\u043e\u0433\u043e\u043a\u0430\u043d\u0430\u043b\u0430?","short_name":"VK","title":"\u0412\u041a\u043e\u043d\u0442\u0430\u043a\u0442\u0435","width":600,"height":450},"facebook":{"url":"https:\/\/www.facebook.com\/sharer\/sharer.php?u=https:\/\/dtf.ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala","short_name":"FB","title":"Facebook","width":600,"height":450},"twitter":{"url":"https:\/\/twitter.com\/intent\/tweet?url=https:\/\/dtf.ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala&text=\u041c\u043e\u0436\u043d\u043e \u043b\u0438 \u043f\u043e\u0434\u043a\u043b\u044e\u0447\u0438\u0442\u044c 2 \u043f\u0430\u0440\u044b \u043a\u043e\u043b\u043e\u043d\u043e\u043a \u043a \u041f\u041a \u0434\u043b\u044f \u043c\u043d\u043e\u0433\u043e\u043a\u0430\u043d\u0430\u043b\u0430?","short_name":"TW","title":"Twitter","width":600,"height":450},"telegram":{"url":"tg:\/\/msg_url?url=https:\/\/dtf. ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala&text=\u041c\u043e\u0436\u043d\u043e \u043b\u0438 \u043f\u043e\u0434\u043a\u043b\u044e\u0447\u0438\u0442\u044c 2 \u043f\u0430\u0440\u044b \u043a\u043e\u043b\u043e\u043d\u043e\u043a \u043a \u041f\u041a \u0434\u043b\u044f \u043c\u043d\u043e\u0433\u043e\u043a\u0430\u043d\u0430\u043b\u0430?","short_name":"TG","title":"Telegram","width":600,"height":450},"odnoklassniki":{"url":"http:\/\/connect.ok.ru\/dk?st.cmd=WidgetSharePreview&service=odnoklassniki&st.shareUrl=https:\/\/dtf.ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala","short_name":"OK","title":"\u041e\u0434\u043d\u043e\u043a\u043b\u0430\u0441\u0441\u043d\u0438\u043a\u0438","width":600,"height":450},"email":{"url":"mailto:?subject=\u041c\u043e\u0436\u043d\u043e \u043b\u0438 \u043f\u043e\u0434\u043a\u043b\u044e\u0447\u0438\u0442\u044c 2 \u043f\u0430\u0440\u044b \u043a\u043e\u043b\u043e\u043d\u043e\u043a \u043a \u041f\u041a \u0434\u043b\u044f \u043c\u043d\u043e\u0433\u043e\u043a\u0430\u043d\u0430\u043b\u0430?&body=https:\/\/dtf. ru\/ask\/77757-mozhno-li-podklyuchit-2-pary-kolonok-k-pk-dlya-mnogokanala","short_name":"Email","title":"\u041e\u0442\u043f\u0440\u0430\u0432\u0438\u0442\u044c \u043d\u0430 \u043f\u043e\u0447\u0442\u0443","width":600,"height":450}},"isFavorited":false}

2854 просмотров

Импеданс динамика, регулировка мощности и проводка

Номинальное сопротивление динамика - это показатель импеданса динамика переменного тока, который зависит от частоты входного сигнала. Это изменение импеданса динамика можно увидеть на кривой полного сопротивления динамика. Вот почему в спецификации указано, что этот динамик имеет «номинальное сопротивление» 8 Ом.

Большинство динамиков доступны с альтернативными номиналами сопротивления (обычно версии с сопротивлением 4, 8 и 16 Ом).Такое разнообразие обеспечивает большую гибкость в согласовании общего эквивалентного импеданса динамика (-ов) с выходным сопротивлением усилителя. Важно, чтобы выходной импеданс вашего усилителя соответствовал общему эквивалентному импедансу ваших динамиков для максимальной передачи мощности и чтобы вы не повредили усилитель.

При использовании более одного динамика с вашим усилителем эквивалентное полное сопротивление изменяется в зависимости от того, как динамики подключены. Вы можете подключить несколько динамиков «последовательно», «параллельно» или в сочетании двух конфигураций проводки («последовательно / параллельно»).

Акустические системы

также имеют номинальную мощность, которая показывает, с какой мощностью усилителя они могут справиться до выхода из строя. Когда вы используете несколько динамиков, выходная мощность усилителя будет распределяться между динамиками. Мы рекомендуем использовать динамики с одинаковым сопротивлением в корпусах с несколькими динамиками, чтобы мощность равномерно распределялась по каждому динамику. (Для гитарного усиления мы рекомендуем выбирать динамик, рассчитанный как минимум на удвоенную максимальную мощность, которую он может получить от усилителя).

Пример 1: Подключение одного динамика

В примере 1 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом. Он был согласован с одним динамиком на 8 Ом.

Поскольку имеется только один динамик, он может воспроизводить все 50 Вт от усилителя.

В этом случае мы рекомендуем выбрать динамик на 8 Ом и номинальной мощностью не менее 100 Вт.

Пример 2: Последовательное подключение

Если несколько динамиков подключены последовательно, сумма номинальных сопротивлений динамиков должна равняться выходному сопротивлению усилителя.

~ z _ {\ text {эквивалент}} ~ = Эквивалентный общий импеданс

~ z_n ~ = Импеданс динамика ~ n ~

$$ z _ {\ text {эквивалент}} = z_1 + z_2 + \ ldots + z_n $$

В примере 2 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом. Чтобы определить значения динамиков, нам нужно решить, используя эквивалентную формулу импеданса.

$$ z _ {\ text {эквивалент}} = z_1 + z_2 + \ ldots + z_n $$$$ z _ {\ text {эквивалент}} = 8Ω $$$$ 8Ω = z_1 + z_2 $$

Поскольку мы знаем ~ z_1 = z_2 ~, мы можем упростить:

$$ 8Ω = z _ {\ text {динамик}} + z _ {\ text {динамик}} $$$$ 8Ω = 2 \ times z _ {\ text {динамик}} $$$$ \ frac {8Ω} {2} = z _ {\ text {динамик}} $$$$ z _ {\ text {динамик}} = 4Ω $$

Поскольку динамиков два, каждый динамик может потреблять 25 Вт (половина выходной мощности усилителя).

В этом случае мы рекомендуем выбрать два динамика на 4 Ом с номинальной мощностью не менее 50 Вт каждый.

Пример 3: Параллельное подключение

Когда несколько динамиков подключены параллельно, все немного сложнее, так как полное сопротивление параллельной цепи будет меньше, чем номинальное сопротивление отдельных динамиков, как показано в следующей формуле.

~ z _ {\ text {эквивалент}} ~ = Эквивалентный общий импеданс

~ z_n ~ = Импеданс динамика ~ n ~

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$

В примере 3 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом.Чтобы определить значения динамиков, нам нужно решить, используя эквивалентную формулу импеданса.

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$$ $ z _ {\ text {эквивалент}} = 8Ω $$$$ 8Ω = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2}} $$

Поскольку мы знаем ~ z_1 = z_2 ~, мы можем упростить:

$$ 8Ω = \ frac {1} {\ frac {1} {z _ {\ text {динамик}}} + \ frac {1} {z _ {\ text {динамик}}}} $$$$ 8Ω = \ frac {1} {\ frac {2} {z _ {\ text {динамик}}}} $$$$ 8Ω = \ frac {z _ {\ text {динамик}}} {2} $$$$ z _ {\ text { динамик}} = 16 Ом $$

Поскольку есть два динамика, каждый динамик может потреблять 25 Вт (половина выходной мощности усилителя).

В этом случае мы рекомендуем выбрать два динамика на 16 Ом с номинальной мощностью не менее 50 Вт каждый.

Пример 4: Последовательное / параллельное подключение

Когда несколько динамиков подключены последовательно / параллельно, все становится еще сложнее. Во-первых, необходимо определить эквивалентный импеданс для всех динамиков, подключенных последовательно, по той же формуле, что и в примере 2 выше.Как только это будет сделано, общий номинальный импеданс цепи можно рассчитать, используя формулу параллельной цепи в Примере 3 выше.

В примере 4 у нас есть усилитель мощностью 50 Вт с выходным сопротивлением 8 Ом. Чтобы определить импеданс динамиков, нам нужно будет решить, используя как параллельную формулу, так и формулу серии для эквивалентного импеданса.

Поскольку два верхних динамика подключены параллельно двум нижним динамикам, мы можем выразить формулу эквивалентного импеданса, используя формулу параллельного импеданса, следующим образом:

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$$ $ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z _ {\ text {top}}} + \ frac {1} {z _ {\ text {bottom}}}} $$

Где ~ z _ {\ text {top}} ~ - эквивалентное сопротивление двух верхних динамиков, а ~ z _ {\ text {bottom}} ~ - эквивалентное сопротивление двух нижних динамиков.

Итак, чтобы решить эту формулу, нам нужно определить импеданс для верхнего и нижнего наборов динамиков. Каждый из этих двух наборов динамиков подключен последовательно, поэтому для решения мы можем использовать формулу эквивалентного последовательного импеданса.

$$ z _ {\ text {эквивалент}} = z_1 + z_2 + \ ldots + z_n $$$$ z _ {\ text {top}} = z_1 + z_2 $$

Поскольку все динамики имеют одинаковый импеданс, мы знаем, что ~ z_1 = z_2 ~ и мы можем еще упростить:

$$ z _ {\ text {top}} = z _ {\ text {динамик}} + z _ {\ text {динамик}} $$$$ z _ {\ text {top}} = 2 \ times z _ {\ text {динамик }} $$

Поскольку все динамики имеют одно и то же значение, мы также знаем, что:

$$ z _ {\ text {bottom}} = 2 \ times z _ {\ text {динамик}} $$

Итак, мы также можем видеть, что ~ z _ {\ text {top}} = z _ {\ text {bottom}} ~

Подставляя эти уравнения в нашу исходную формулу для ~ z _ {\ text {equal}} ~, мы можем увидеть, как вычислить:

$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z_1} + \ frac {1} {z_2} + \ ldots + \ frac {1} {z_n}} $$$ $ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z _ {\ text {top}}} + \ frac {1} {z _ {\ text {bottom}}}} $$ $$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {2 \ times z _ {\ text {динамик}}} + \ frac {1} {2 \ times z _ {\ text { динамик}}}} $$$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {2 \ times z _ {\ text {динамик}}} + \ frac {1} {2 \ times z _ {\ text {динамик}}}} $$$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {2} {2 \ times z _ {\ text {динамик}}}} $$$$ z _ {\ text {эквивалент}} = \ frac {1} {\ frac {1} {z _ {\ text {динамик}}}} $$$$ z _ {\ text {эквивалент}} = z_ { \ text {динамик}} $$

Итак, после всей этой работы мы видим, что эквивалентный импеданс этой последовательной / параллельной цепи просто равен импедансу динамика. Поскольку мы знаем, что выходной импеданс усилителя составляет 8 Ом, мы можем легко увидеть, что

$$ z _ {\ text {динамик}} = 8Ω $$

Поскольку имеется четыре динамика, каждый динамик может иметь мощность 12,5 Вт (четверть выходной мощности усилителя).

В этом случае мы рекомендуем выбрать четыре динамика на 8 Ом с номинальной мощностью не менее 25 Вт каждый.

Для этой конфигурации проще всего рассчитать эквивалентный общий импеданс в два этапа.

Похожие видео

Курт Прейндж (BSEE), инженер по продажам антикварной электроники, базируется в Темпе, штат Аризона.Курт начал играть на гитаре в возрасте девяти лет в Каламазу, штат Мичиган. Он мастер по изготовлению гитар и дизайнер ламповых усилителей, которому нравится помогать другим музыкантам в бесконечном поиске звука.

Обратите внимание, что информация, представленная в этой статье, предназначена только для справочных целей. Amplified Parts не делает никаких заявлений, обещаний или гарантий относительно точности, полноты или адекватности содержания этой статьи и прямо отказывается от ответственности за ошибки или упущения со стороны автора. В отношении содержания данной статьи не дается никаких гарантий, подразумеваемых, выраженных или установленных законом, включая, помимо прочего, гарантии ненарушения прав третьих лиц, права собственности, товарной пригодности или пригодности для определенной цели. или его ссылки на другие ресурсы.

делает селекторный переключатель усилитель / громкоговорители |

Можно ли использовать два усилителя или ресивера только с одним комплектом динамиков? Этот вопрос задают много. Для этого есть ряд причин.У вас может быть ресивер домашнего кинотеатра для фильмов и специальный стереоусилитель для музыки (как у меня), но недостаточно места для размещения двух отдельных наборов динамиков для каждого усилителя (или жены, которая наложила вето на это решение). У вас может быть один большой мощный усилитель для активного или громкого прослушивания, а другой усилитель меньшего размера, который потребляет гораздо меньше энергии для фоновой музыки и прослушивания в ночное время, когда семья спит и громкая музыка - нет-нет (как я в другой комнате). Или вы просто хотите быстро сравнить 2 усилителя (как мы это очень часто делаем здесь, в AR), A / B протестировать их, не делая длительных пауз для выключения усилителей, отсоединения проводов динамиков от одного усилителя и подключения их к другому усилителю. .

Итак, опять же, безопасно ли подключать два усилителя к одному набору динамиков? Если вы сделаете это напрямую , просто проложите кабели динамиков от обоих усилителей к динамикам - определенно не . Если вы сделаете это, а затем включите оба усилителя, вы зажжете хотя бы один из них, возможно, оба . Даже если вы думаете, что будете особенно осторожны и всегда не забываете выключать один усилитель перед включением другого, а вы на самом деле так осторожны, рано или поздно кто-то другой попытается послушать музыку, используя ваше оборудование - и пух идет. твой хороший усилитель.Именно это случилось с моим другом. Он был осторожен, но его дочь - нет.

Можно ли для этого использовать селекторный переключатель громкоговорителей в обратном направлении? Ну не совсем. У большинства коммутационных блоков громкоговорителей есть три проблемы. Во-первых, у них обычно точек соприкосновения с . Вы не хотите иметь общую землю между двумя усилителями, это может негативно повлиять на их работу (и качество звука), а в некоторых случаях также привести к повреждению - например, есть усилители с полностью симметричными выходами, которые не могут иметь общего заземления между разъемами динамиков. некоторые усилители класса D.Другая проблема заключается в том, что многие переключатели громкоговорителей имеют защиту и / или схемы согласования импеданса , и они также могут влиять на качество звука, поэтому вам это не нужно. Но самое главное, большинство (фактически почти все) из этих переключателей позволяют одновременно выбирать более одного набора динамиков, что превращается в выбор более одного входного усилителя, когда вы используете переключатель в обратном направлении. И если вы сделаете это, это будет похоже на прямое подключение двух усилителей к одному набору динамиков - если оба усилителя включены, по крайней мере один из них перегорит.

Но сейчас мы на правильном пути: вам действительно нужен переключатель, но он должен быть переключателем уровня громкоговорителей определенного типа, чтобы поддерживать 2 усилителя . Вот что ему нужно сделать:

1. Это должен быть «разрыв перед включением» типа (разрыв соединения с одним усилителем перед подключением к другому усилителю), чтобы предотвратить соединение обоих усилителей друг с другом даже на долю секунды - это должно сделать одновременно выбрать оба усилителя невозможно.

2. Необходимо переключить все 4 соединения: L +, L-, R +, R- по отдельности (нет общего заземления).

3. В идеале внутри не должно быть ничего, кроме клемм, проводов и самого переключателя (без резисторов, схем защиты, согласования импедансов и т. Д.).

С переключателем, отвечающим всем вышеуказанным условиям, вы можете безопасно подключить два усилителя (или два приемника, или усилитель и приемник) к одному набору динамиков. Они могут быть включены одновременно, и вы можете переключаться между усилителями, не выключая их.

Есть одно исключение: для многих ламповых усилителей очень вредно для здоровья работать без нагрузки (без подключенных динамиков). , поэтому, если у вас есть ламповый усилитель, лучше купите другой комплект динамиков.

Единственный известный мне коммерчески доступный коммутатор, который делает все это, - это Beresford TC-7220. К сожалению, этот переключатель довольно дорогой - он стоит 120 долларов, что немало для коробки с несколькими клеммами, пассивными переключателями и небольшим количеством проводов. Тем не менее, это практически единственное, что вы можете купить, что сделает все правильно, поэтому, если вам нужно готовое решение, мы можем его порекомендовать. Но если вы не хотите тратить 120 долларов на коммутатор, вы можете построить его самостоятельно. . Именно это мы и сделали здесь, в AR.

СОЗДАНИЕ ПЕРЕКЛЮЧАТЕЛЯ УСИЛИТЕЛЯ / ДИНАМИКА

Самый простой и дешевый вариант - построить распределительную коробку с использованием переключателя 4PDT . Мы построили два, общая стоимость которых составляет около 10-30 долларов, в зависимости от того, насколько дешево вы можете получить коммутатор и какой тип крепежных столбов и корпуса вы используете. Вот как мы построили один из них. Он более дорогой из-за разъемов типа "банан"; если использовать пружинные соединители, это становится очень дешевым.

Вам понадобятся следующие детали:

1. Один переключатель 4PDT или два переключателя DPDT (мы рекомендуем тумблеры)
2. 3 комплекта клемм для крепления стереодинамиков
3. Провод громкоговорителя длиной 1–1,5 м для подключения клемм к переключателю (6 коротких секций)
4 . Корпус
5. Крепежные винты и / или клей

.

В зависимости от типа переключателя и клеммных колодок вам может потребоваться припой и паяльник для соединения внутренней проводки.Кроме того, в зависимости от корпуса, который вы используете, вам могут потребоваться инструменты для изготовления стен, сверления отверстий и т. Д.

В качестве корпуса для переключателя мы использовали корпус симпатичного, но хренового динамика.

Мы удалили драйвер и переднюю стенку, а также басовый туннель сзади. В итоге у нас получился красивый ящик без одной стенки и с круглым отверстием в противоположной стене.

Вырезаем недостающую стенку из фанеры и проделываем отверстия для крепления столбов. Мы использовали провод динамика, чтобы соединить клеммы с переключателем.

Переключатель 4PDT имеет 12 разъемов, обычно 4 разъема в 3 ряда. В этом приложении два внешних ряда предназначены для усилителей. Ряд посередине предназначен для динамиков. Как это:

A1 L + A1 L- A1 R- A1 R +
СП Л + СП Л- СП Р- SP R +
A2 L + A2 L- A2 R- A2 R +

Очень важная вещь при подключении проводов к переключателю и клеммным штырям: убедитесь, что каждый провод надежно закреплен винтом или хорошо припаян и нет свободных жил, которые могут вызвать короткое замыкание . Если вы припаиваете провода к разъемам, лучше всего после пайки изолировать их термоусадкой. После пайки проверьте все соединения на электропроводность и возможное короткое замыкание между разъемами. Если вы закоротите разъемы, вы поджарите усилитель, поэтому будьте особенно осторожны.

Установили переключатель в отверстие слева после снятия басового туннеля.

Затем мы оборудовали заднюю стенку стойками для крепления.

Провода иногда ослабляются во время сборки, поэтому на этом этапе все соединения переключателя следует снова тщательно проверить на предмет коротких замыканий.Убедитесь, что вы сделали это перед подключением усилителей.

Вот и все. Этот коммутационный блок работает либо с двумя усилителями, подключенными к одному набору динамиков, либо с двумя наборами динамиков, подключенными к одному усилителю. Вы можете выбрать только одну позицию одновременно. Если вам нужен переключатель, который вмещает два усилителя и два набора динамиков (точно такой, как у Beresford за 120 долларов), вам понадобится еще один переключатель 4PDT и еще один набор крепежных столбов для стереодинамиков. В этом сценарии соединения от клемм усилителя к внешним рядам первого переключателя остаются такими же; разъемы первого переключателя, обозначенные SP XX в приведенной выше таблице (средний ряд), подключаются к соответствующим разъемам во втором переключателе, а внешние ряды второго переключателя подключаются к клеммам для крепления динамиков для двух комплектов динамиков.Первый переключатель переключает между усилителями, второй переключатель - между двумя наборами динамиков.

Весь процесс (включая изготовление корпуса) занял у нас около двух часов. В результате получился функциональный, безопасный и эстетичный переключатель , который позволяет безопасно подключать два усилителя к одному набору динамиков и переключаться между ними, даже когда усилители находятся на , как и переключатель Beresford за 120 долларов, но наш стоит всего 22 доллара. запчасти (опять же, включая стоимость динамиков, которые мы выпотрошили, чтобы сделать корпус).Самой дорогой частью были клеммы проводов динамика - белые стоили 12 долларов. Мы использовали их только потому, что они уже лежали в нашем ящике. Существуют гораздо более дешевые альтернативы (готовые как пружинный, так и банановый), и если вы используете их, , общая стоимость будет ближе к 10 долларов.

РЕДАКТИРОВАТЬ (25.05.2019):

После 2 лет очень интенсивной эксплуатации наша распределительная коробка сломалась . Перестал работать сам переключатель 4PDT, расшатались или оборвались контакты внутри.Это не было коротким, просто прекратилось соединение.

Наш коммутатор действительно подвергся злоупотреблениям, мы проводим много A / B-тестов, в ходе которых мы делаем 20-50 быстрых переворотов за час (в дополнение к обычному использованию переключателя каждый день). Мы ожидаем, что при нормальном использовании (1-2 переворота в день) такой переключатель должен исправно работать не менее 5 лет. Но , если вы заметили, что он начинает расшатываться, когда вы его переворачиваете, или не всегда обеспечивает хорошее соединение, лучше сразу заменить переключатель 4PDT.

Как подключить динамики к телевизору

Итак, вы вступили в 21 век и наконец заменили жестко звучащие динамики телевизора на более серьезную настройку звука.Что теперь? В коробке куча кабелей, и ты не знаешь, куда их подключить. Позвольте нам помочь вам подключить динамики к телевизору.

Шаг 1. Посмотрите на заднюю панель телевизора.

Прежде чем мы что-либо настраиваем, нам нужно знать пару вещей. А именно: как подключить колонки к телевизору и сколько места у вас есть для работы.

Если вы прикрепили телевизор к стене, возможно, вы захотите найти в Интернете схемы, на которых показаны порты вашей конкретной модели. Если вы не можете этого сделать, возможно, вам придется ненадолго оторвать экран от стены, поэтому возьмите как можно больше одеял и положите его лицевой стороной вниз на как можно более мягкую плоскость.Если у вас нет одеял, подойдет и ковер, лишенный беспорядка.

Обратите особое внимание на порты на задней панели звуковой панели или ресивера. Вам нужно будет сопоставить их со своим телевизором.

То, что мы ищем, - это что-нибудь с надписью «аудиовыход» или любой другой выделенный порт для отправки звука с телевизора на звуковую систему. Это может быть коаксиальный, оптический, RCA, 3,5 мм или даже HDMI - это просто должен быть выходной порт, который есть у вашего ресивера или звуковой панели для входа .Вот типы портов, которые нам нужны для подключения динамиков к телевизору:

  1. Цифровой выход: HDMI, оптический, SPDIF (коаксиальный)
  2. Аналоговый выход: RCA, 3,5 мм, AUX

Нам нужно цифровое соединение вместо аналогового, потому что оно позволяет вашей звуковой установке обрабатывать звук, а не просто использовать выход телевизора. Иногда телевизоры могут добавлять некоторые искажения или не совсем поддерживать просматриваемый вами материал, поэтому лучше позволить аудиооборудованию обрабатывать звук.

Шаг 2. Повторно подключите телевизор

Оптический кабель, вероятно, является лучшим способом передачи аудиоданных на короткие расстояния.

Если на первом этапе вам пришлось отсоединить все кабели от телевизора, то сейчас самое время убедиться, что все вернулось на круги своя; с добавлением любого кабеля, который вы собираетесь отправлять аудио в свою звуковую систему. После того, как вы подключите аудиокабель к правому порту выхода аудио , мы сможем лучше понять, где лучше всего разместить ресивер (или звуковую панель).

Шаг 3. Подключите динамики к телевизору

Размещение аудиосистемы рядом с телевизором помогает скрыть неприглядные кабели.

С аудиовыходом, подключенным к телевизору и предположительно болтающимся на ветру, мы готовы подключить ваш ресивер или звуковую панель по выбору. Кабели, которые входят в эти продукты, скорее всего, короткие, поэтому идеальным вариантом будет размещение оборудования непосредственно под телевизором на подставке, полке или развлекательном центре. Это также дает дополнительное преимущество в виде меньшего количества "крысиных гнезд" кабелей.

Если у вас есть звуковая панель

Поздравляем! После подключения кабеля питания и другого конца аудиокабеля вы должны быть в основном готовы. Просто следуйте инструкциям производителя и примечаниям по настройке, и все будет в порядке. Если у вас есть звуковая панель с поддержкой Dolby Atmos или MPEG-H, такая как звуковая панель Sennheiser AMBEO, вам может потребоваться дополнительная настройка, чтобы включить функции 3D-звука.

Если вы подключаете приемник

Убедитесь, что вы подключили основные каналы и сателлитные колонки с помощью прилагаемых кабелей.Если вы купили систему по частям (в виде отдельных частей, а не целого пакета), разместите динамики так, как вы хотите, а затем используйте провод динамиков самой короткой длины, чтобы подключить их к ресиверу. Вероятно, у вас не возникнет проблем с питанием, но сначала прочтите это на всякий случай.

Как только вы закончите с этим, вы должны быть полностью настроены с физическими подключениями!

Шаг 4. Включите аудиовыход в настройках телевизора.

В частности, для телевизоров Samsung легко найти меню вывода звука.

Для большинства телевизоров настройки звука можно найти с помощью кнопки «меню» на пульте дистанционного управления. Как только вы это сделаете, найдите меню «параметры звука» или «звук» и найдите пункт под названием «вывод звука» или просто «вывод». Оттуда вы сможете переключить, какое устройство вы хотите, чтобы телевизор использовал для звука. Обязательно включите ресивер или звуковую панель и дайте ему несколько секунд для подключения. Также убедитесь, что вы выбрали правильный вывод - иногда выбор правильного может немного запутать.

Полностью убавьте громкость, прежде чем включать все устройства. Если настройки и на телевизоре, и на системе правильные, медленно увеличивайте громкость, пока не услышите то, что играет на телевизоре, и все готово.

Как подключить провод динамика и определить типы разъемов

Я даю ссылки на понравившиеся товары. Если вы купите по ссылке в этом посте, я могу получить комиссию. Учить больше Обновлено: 14 октября 2020 г.

Если вам интересно, как подключить провод динамика к стереосистеме или домашнему кинотеатру, то вы попали в нужное место.

Это не самая захватывающая часть настройки вашего оборудования - но без провода динамика вы ничего не услышите!

Прежде чем вы начнете, это может показаться непростым делом. Но если подумать, все довольно просто.

Во-первых, вам необходимо понять различные типы подключения, которые могут быть у вашего оборудования.

Тогда вы можете подумать о том, как лучше всего подключить провод.

Как подключить динамики к проводу динамика?

Провод динамика состоит из двух отдельных кабелей, которые необходимо подключить к положительным и отрицательным разъемам усилителя и динамика.

Неважно, в какую сторону вы подключаете провода - даже если провод отмечен плюсом и минусом.

Просто убедитесь, что один и тот же кусок провода соединяет положительную и отрицательную клеммы усилителя и динамика.

Ниже вы можете увидеть зажимы на задней стороне AV-ресивера.

Для каждого динамика предусмотрено по две стойки. Они четко обозначены как положительные и отрицательные. По соглашению положительная сторона окрашивается в красный цвет, а отрицательная - в черный.Но они не всегда могут иметь цветовую маркировку.

Один провод, как на изображении выше, подключается к положительной и отрицательной клемме для выхода одного динамика. Другой конец провода подключится к динамику.

Штыри для крепления на задней панели AV-ресивера

Помните, что положительный вывод на усилителе должен быть соединен с положительным выводом на динамике. То же и с отрицательными подключениями.

Что произойдет, если я переверну провод динамика?

Во-первых, это зависит от того, что вы подразумеваете под реверсом.Есть несколько способов сделать это.

1. Подключите стереодинамики к неправильным каналам

Если вы подключите левый динамик к клеммам, отмеченным справа на усилителе, - а правый динамик к клеммам, отмеченным слева на усилителе.

Что бы случилось?

Ничего. Только звукорежиссер, который микшировал альбом, был бы раздражен.

Потому что ударная установка будет «неправильной». Все, что предназначено для того, чтобы слышать слева, появится справа - и наоборот.

Никого не волнует, кроме художника, который полгода делал все как надо.

2. Подключите отрицательный к положительным клеммам

Если для одного канала динамика вы подключаете отрицательную клемму усилителя к положительному разъему на динамике, а положительную клемму усилителя - к отрицательной клемме динамика. Что случилось бы?

Для одного динамика ничего бы не случилось. Это будет работать нормально.

Если бы у вас было два динамика, и они оба были подключены одинаково - опять же, все было бы хорошо.

Если было два динамика, а они у нас

Как подключить компьютерные динамики?

Обновлено: 31.08.2020, Computer Hope

Если у вас возникли проблемы с подключением колонок или наушников к компьютеру, попробуйте выполнить следующие действия.

Подключение колонок или наушников к мини-разъему 3,5 мм

На большинстве портативных динамиков динамик правого канала является «основным» динамиком с ручкой регулировки громкости, и он часто имеет два или более проводов, выходящих сзади.Один из этих проводов должен подключаться к левому динамику, а другой должен иметь мини-штекер 3,5 мм, который подключается к выходному аудиоразъему компьютера. Если вашим динамикам требуется источник питания для усиления звука, также должен быть шнур питания. Этот шнур необходимо подключить к сетевой розетке или сетевой розетке.

На задней панели компьютера подключите мини-штекер к линейному аудиовыходу. Этот портвейн обычно окрашен в салатовый зеленый , как на картинке справа.

Некоторые материнские платы могут также иметь следующие соединения (не показаны) для 4, 5.1, 7.1 акустическая система.

  • CS-Out - Центральный динамик / сабвуфер.
  • RS-Out - Линейный выход объемного звука сзади.
  • SS-Out - Боковой динамик объемного звучания.

USB-динамики или наушники

Чтобы подключить комплект USB-динамиков или наушников, вставьте USB-разъем устройства в один из открытых USB-портов вашего компьютера (как показано на рисунке). Устройство должно автоматически распознаваться компьютером.Для получения дополнительной информации обратитесь к руководству пользователя вашего устройства.

Пользователи ноутбуков

Чтобы подключить динамики к ноутбуку без порта вывода звука, вставьте мини-штекер в порт для наушников.

Колонки с сабвуфером

Если в ваших динамиках есть сабвуфер, правый динамик подключается к сабвуферу. Убедитесь, что сабвуфер также включен, если у него есть переключатель питания на задней панели.

Можно ли подключить динамики к работающему компьютеру?

Да.Подключайте и отсоединяйте динамики, когда компьютер включен и работает. Большинство современных операционных систем также показывают всплывающее уведомление, когда динамики подключены к компьютеру и отключены от него.

Проверить динамики

После подключения динамиков отрегулируйте громкость, чтобы убедиться, что она не слишком громкая или тихая, с помощью ручки регулировки громкости. Откройте звуковой или видеофайл, вставьте аудио-компакт-диск или посетите сайт, например YouTube, чтобы проверить динамики и убедиться, что они работают.

Нужно ли устанавливать драйвера для колонок?

Нет. Динамики не нуждаются в драйверах. Если с компьютером не работают динамики, возможно, на звуковой карте должны быть установлены драйверы.

Конструкция динамика 32 Ом


Не только я провожу слишком много времени за компьютером. Хотелось бы, чтобы было иначе. Тем не менее, если мы будем прикованы к клавиатуре, давайте, по крайней мере, хорошо проведем время, насколько это возможно. Это подводит нас к сегодняшней теме: разработка хорошего лампового усилителя и акустической системы для использования с компьютером.Все мы знаем, что лампы могут очеловечить суровую высокотехнологичную платформу - представьте, что слушаете компакт-диски с полностью твердотельной системой. Теперь, если мы сможем снизить остроту звука компьютера, мы сможем даже работать более продуктивно перед монитором компьютера.

Поскольку мы находимся рядом с громкоговорителями, небольшие громкоговорители с питанием от такого же небольшого усилителя - это все, что нам нужно. И такие небольшие системы, пусть и твердотельные, покупаются охотно. Но вы их слышали? Я искал системы с высокими оценками и был потрясен - твитеры и сабвуфер, но не все, что я слышал.Да, они дешевы и привлекательны пластикой, но мне бы не хотелось слушать их по восемь часов в день. Мне больше по душе дерево и стекло и больше средних частот.

Как действовать? Очевидным и простым решением является создание простого гибридного усилителя, который содержит либо входную схему ИС и схему драйвера, которая питает пару выходных ламп с высокой крутизной (например, EL84), либо схему лампового входа-драйвера, которая питает пару силовые полевые МОП-транзисторы или усилитель мощности IC.Каждая альтернатива многообещающая и имеет довольно низкую стоимость. (И любой усилитель может служить двойной функцией в качестве усилителя для маленькой спальни.)

Первый подход использует два операционных усилителя для обеспечения всего усиления напряжения и разделения фаз, необходимых для вывода выходных ламп на полную мощность, если операционные усилители могут обеспечить необходимый размах напряжения. Большинство звуковых операционных усилителей могут выдерживать напряжение только от ± 18 до ± 22 вольт и могут колебаться только между пиками от 16 до 20 вольт, чего недостаточно для большинства ламп, даже для эффективных EL84.Один из обходных путей - использовать высоковольтные операционные усилители, но они редки и дороги. Лучшим обходным решением является перекрестное соединение выходов. На схеме сильфона показано, как:

Выше мы видим, что два операционных усилителя определяют преобразователь несимметрии в баланс, а также обеспечивают усиление по напряжению. Ниже мы видим, как две выходные лампы подключаются к операционным усилителям. Обратите внимание, что каждая выходная лампа имеет свой собственный катодный резистор для смещения самой себя и что каждая лампа получает свое управляющее напряжение с выхода противоположного операционного усилителя, что эффективно удваивает управляющий сигнал на каждую выходную лампу.Таким образом, наш выходной размах ± 20 вольт становится ± 38 вольт.

Чтобы предупредить любые электронные письма, в которых указывается, что маленькие операционные усилители не могут обеспечить постоянный ток 50 мА, на следующей схеме показано, как повысить допустимую мощность выходного тока операционных усилителей.

Кстати, фиксированное смещение тоже может быть легко реализовано, как показано ниже.

Выходной трансформатор можно приобрести в Triode Electronics Online всего за 59 долларов за штуку (и если они будут вдвое хуже, чем исходный выходной трансформатор Z565, используемый в усилителях Dynaco ST-35 и SCA-35, они будут вдвое более желательными, чем альтернатива от Hammond, на мой взгляд).Трансформатор B + - это просто тороидальный трансформатор на 240 вольт или обычный многоуровневый трансформатор, который обычно доступен. Какой операционный усилитель использовать? Что позволяет ваш бюджет. Можно было использовать AD712 или два отдельных OPA-604 (или даже два AD825). Не забывайте начинать с дешевой и постепенно расти Что касается силовых транзисторов, я бы использовал MJE340, но только потому, что у меня их уже слишком много.

Я не буду показывать какие-либо гибридные усилители с лампой на МОП-транзистор, поскольку я уже рассмотрел некоторые из них на этих страницах.(Тем не менее, если бы я создавал такой усилитель, я бы поискал самые круглые и самые высокие экструдированные радиаторы, чтобы визуально заменить отсутствующие выходные лампы.)


Если вам показалось, что это слишком поверхностный набор гибридных возможностей, вы правы; это было. В последнее время я возился с идеей небольшого, полностью лампового, 20-ваттного усилителя OTL. Что случилось с дешевым и простым? Что ж, они все еще могут быть там, если мы внесем одно важное изменение в уравнение: импеданс громкоговорителя не может быть 8 Ом.

Остановитесь и подумайте вот о чем: все усилители OTL имеют ограничение по току; они не могут обеспечить достаточный ток, чтобы соответствовать их огромным колебаниям напряжения. Например, при нагрузке 1 кОм усилитель Futterman может выдавать пиковый размах 100 В, который, если подать его на нагрузку 8 Ом, составит 625 Вт! Напротив, все твердотельные усилители имеют ограничение по напряжению; они не могут обеспечить достаточно высокое напряжение, чтобы соответствовать их огромным колебаниям потенциального тока. При нагрузке 1 Ом обычный твердотельный усилитель мощностью 100 Вт может легко выдать 12 Ом.Пиковый ток в 5 ампер (разумеется, перегорит предохранитель), что, если подать его на 8-омную нагрузку, составит 625 Вт!

На самом деле, в типичном твердотельном усилителе силовой трансформатор является большим ограничением на подачу тока, так как выходной каскад может выдавать легкие 100 А при полном коротком замыкании, что равняется 40 000 Вт при нагрузке 8 Ом. С другой стороны, проблема в ламповом усилителе OTL не связана с источником питания; сами лампы есть, поскольку они не могут передавать почти такой ток, как их твердотельные собратья.Таким образом, ламповые усилители OTL сильно страдают из-за низкого импеданса, присущего большинству громкоговорителей, так как даже большие, многотрубные усилители OTL с трудом выдерживают ток 4 ампера. С другой стороны, если бы у нас был динамик на 25 Ом, тот же усилитель OTL мог бы выдавать 200 Вт вместо 60 Вт на 8 Ом и 30 Вт на 4 Ом.

Здесь мы видим блеск выходного трансформатора; Как и трансмиссия автомобиля, она соответствует представленной нагрузке.Благодаря хорошо спроектированному ламповому усилителю с трансформаторной связью в нагрузку передаются как максимальное потенциальное напряжение, так и ток. Таким образом, ответвители на 16, 8 и 4 Ом для ретрансляции имеющихся колебаний напряжения и тока в заданное полное сопротивление нагрузки; В отличие от твердотельных усилителей, эти усилители не удваивают свою выходную мощность при нагрузке 4 Ом и не теряют половину своей выходной мощности при нагрузке 16 Ом.

Тогда почему бы не создать громкоговоритель с высоким сопротивлением для работы с небольшим усилителем OTL, который использовал только два 6AS7 на канал? Такой усилитель не будет слишком сильно перегревать наши комнаты и, безусловно, окажется отличным предметом для разговора.


Итак, первый вопрос, на который нам нужно ответить: какова будет оптимальная нагрузка для пары 6AS7? Ответ зависит от используемого напряжения B +. Здесь есть два подхода: мы можем использовать более низкое напряжение пластины и более высокий ток холостого хода, что делает усилитель более безопасным; или мы можем использовать более высокое напряжение и более низкий ток холостого хода, что обеспечивает большую потенциальную выходную мощность, но менее безопасный усилитель из-за повышенного потенциала дуги. Я склоняюсь к последнему подходу, потому что я считаю, что лампы звучат лучше, если на них больше напряжения, и потому, что я хочу использовать те трансформаторы с центральным отводом от 120 до 240 В переменного тока, которые так легко доступны.(При двухполупериодном выпрямлении они выдают около 330 В постоянного тока напряжения B +.) Теперь вернемся к импедансу нагрузки, я собираюсь обмануть: вместо того, чтобы математически или эмпирически найти оптимальное сопротивление нагрузки, я позволю своему программному обеспечению сделать это. тяжелая работа для меня. Программа TCJ Push-Pull Calculator . Ниже мы видим схему, использованную при создании массива симуляций, которые покажут ответ.

Ключевые переменные: выходной каскад OTL, настроенный на работу катодного повторителя для верхнего и нижнего триодов, две пары триодов 6AS7 (всего два огибающих 6AS7), 165 В напряжения B + и ток холостого хода 50 мА на триод. (уровень входного сигнала будет автоматически регулироваться программой для каждой симуляции - как это круто; можете ли вы поверить, что есть читатели, которые не купили эту программу; если бы я не создавал ее, я был бы первым в линия для покупки).Ниже мы видим результаты десяти симуляций, начиная с 8 Ом и заканчивая 80 Ом.

Оптимальное значение 64 Ом, что немного обескураживает. (PDF с результатами массива.) Мы могли бы использовать больше выходных трубок, но я хотел что-то простое и маленькое. Тем не менее, если мы посмотрим на данные, мы увидим, что 32 Ом были меньше всего на 11% от мощности, подаваемой на 64 Ом. Не так уж плохо и намного лучше (220%), чем мощность 15 Вт на 8 Ом.

Все-таки где купить громкоговоритель на 32 Ом.Мы этого не делаем - мы его строим. Самый простой способ - купить четыре дешевых динамика на 8 Ом и сложить их вместе, со всеми подключениями последовательно, как в старом рождественском комплекте. (На самом деле однажды я слышал эту установку с четырьмя очень дорогими динамиками с мини-мониторами на канал, две из которых направлены вперед, одна в сторону и одна назад. Как это звучало? Фантастически. На самом деле потрясающе хорошо.)

В качестве альтернативы мы можем построить небольшой, но высокий динамик, который вмещает четыре полнодиапазонных драйвера на 8 Ом или два динамика на 16 Ом.Это путь, по которому я хотел бы идти. (Раньше, когда я учился в старшей школе в 70-х, мы с братом построили простой диполь с четырьмя 5-дюймовыми полнодиапазонными драйверами Philips и одним твитером с обратным направлением (8 кГц и выше). Как это звучало? Фантастически. На самом деле шокирующе хороша. Один друг-наркозависимый сказал, что это была лучшая акустическая система, которую он когда-либо слышал.)

Позвольте мне остановиться здесь, чтобы можно было некоторое время обдумать эту идею. Следующим шагом будет дизайн динамика, а затем схема усилителя.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
