Как подключить магнитолу без штекера: пошаговая инструкция по самостоятельной установке

Как правильно подключить магнитолу в машине без штатного разъема. Какие инструменты потребуются для самостоятельной установки. Как расшифровать цветовую маркировку проводов. Пошаговая инструкция по подключению магнитолы своими руками.

Необходимые инструменты и материалы для установки магнитолы

Для самостоятельного подключения магнитолы без штатного разъема вам понадобятся следующие инструменты и материалы:

• Набор отверток
• Плоскогубцы
• Кусачки
• Инструмент для зачистки проводов
• Тестер
• Изолента
• Термоусадочные трубки
• Припой и паяльник (опционально)
• Соединительные клеммы

Имея под рукой необходимый инструмент, вы сможете быстро и качественно выполнить все работы по установке магнитолы своими руками.

Расшифровка цветовой маркировки проводов магнитолы

Правильное подключение проводов — ключевой момент при установке магнитолы. Чтобы не запутаться, важно знать стандартную цветовую маркировку:

• Красный — питание +12В от замка зажигания
• Желтый — постоянное питание +12В от аккумулятора
• Черный — масса (-)
• Синий — управление антенной
• Оранжевый — подсветка
• Белый и серый — передние динамики
• Зеленый и фиолетовый — задние динамики

Зная назначение каждого провода по цвету, вы сможете правильно соединить их с проводкой автомобиля.

Пошаговая инструкция по подключению магнитолы своими руками

1. Отключите аккумулятор автомобиля
2. Демонтируйте старую магнитолу
3. Определите назначение проводов в автомобиле с помощью тестера
4. Зачистите концы проводов на 1-1,5 см
5. Соедините провода магнитолы и автомобиля согласно цветовой маркировке
6. Заизолируйте соединения термоусадкой или изолентой
7. Подключите антенный кабель
8. Установите магнитолу в штатное место
9. Подключите аккумулятор и проверьте работу устройства

Выполняя установку поэтапно и аккуратно, вы сможете самостоятельно подключить новую магнитолу без помощи специалистов.

Как подключить питание магнитолы?

Правильное подключение питания очень важно для корректной работы магнитолы. Существует два основных варианта:

Подключение через замок зажигания

При этом способе магнитола будет включаться только при повороте ключа. Для этого нужно подсоединить красный провод магнитолы к проводу, на котором появляется напряжение при включении зажигания.

Прямое подключение к аккумулятору

В этом случае магнитола будет работать независимо от положения ключа. Желтый провод устройства подключается напрямую к плюсовой клемме аккумулятора через предохранитель.

Какой бы способ вы ни выбрали, обязательно подключите черный провод магнитолы на массу автомобиля.

Как подключить динамики к магнитоле?

Правильное подключение акустики обеспечит качественный звук в салоне. Порядок действий:

1. Определите расположение динамиков в автомобиле
2. Найдите соответствующие провода в жгуте автомобиля
3. Соедините провода магнитолы и динамиков согласно цветовой маркировке:
   • Белый (+) и бело-черный (-) — левый передний
   • Серый (+) и серо-черный (-) — правый передний
   • Зеленый (+) и зелено-черный (-) — левый задний
   • Фиолетовый (+) и фиолетово-черный (-) — правый задний
4. Заизолируйте все соединения

Соблюдая полярность при подключении, вы обеспечите правильную работу акустической системы.

Возможные проблемы при самостоятельной установке магнитолы

При установке магнитолы своими руками могут возникнуть некоторые сложности:

• Магнитола не включается — проверьте правильность подключения питания и массы
• Нет звука в динамиках — убедитесь в корректности подсоединения проводов акустики
• Помехи в динамиках — возможно, питание подключено неправильно или отсутствует заземление
• Не работает подсветка — проверьте подключение оранжевого провода

Большинство проблем легко устраняется проверкой всех соединений. При возникновении сложных неисправностей лучше обратиться к специалисту.

Преимущества и недостатки самостоятельной установки магнитолы

Установка магнитолы своими руками имеет как плюсы, так и минусы:

Преимущества:

• Экономия на услугах установщика
• Полный контроль над процессом
• Получение нового опыта

Недостатки:

• Риск неправильного подключения
• Затраты времени на изучение схем
• Необходимость покупки инструментов

Взвесив все за и против, вы сможете решить, стоит ли заниматься установкой самостоятельно или лучше доверить это профессионалам.

Практическое руководство, как правильно подключить магнитолу к машине

Музыка в автомобиле считается одним из главных показателей комфорта при езде. Поэтому многих автолюбителей сегодня интересует вопрос — как подключить магнитолу в машине своими силами и что для этого нужно? В этой статье мы расскажем обо всех разъемах и их маркировке, а также процедуре монтажа автомагнитолы своими руками.

Содержание

• 1 Разъемы и их маркировка
  • 1.1 Разъем «А»
  • 1.2 Разъем «В»
• 2 Какие могут быть расширения?
• 3 Питание
• 4 Монтаж автомагнитолы
• 5 Видео «Монтаж автомобильной аудио-системы в домашних условиях»

[ Раскрыть]

[ Скрыть]

Разъемы и их маркировка

Итак, чтобы правильно осуществить подключение автомобильной мультимедиа системы к аккумулятору машины или замку зажигания в домашних условиях, для начала следует разобраться с разъемами. В настоящее время большая часть автомагнитол обычно комплектуется двумя стандартными выходами, отмечающимися символами ISO. Каждый из них имеет восемь контактов, оснащенных специальным ключом.

Один из них потребляет линейный ток в амперах, то есть к нему следует подсоединить силовую цепь, представляющую собой соединительный элемент коричневого цвета, маркирующийся как А. Второй предназначен для подсоединения музыкальных колонок, обычно к нему подводят проводки черного цвета, и маркируется он буквой В.

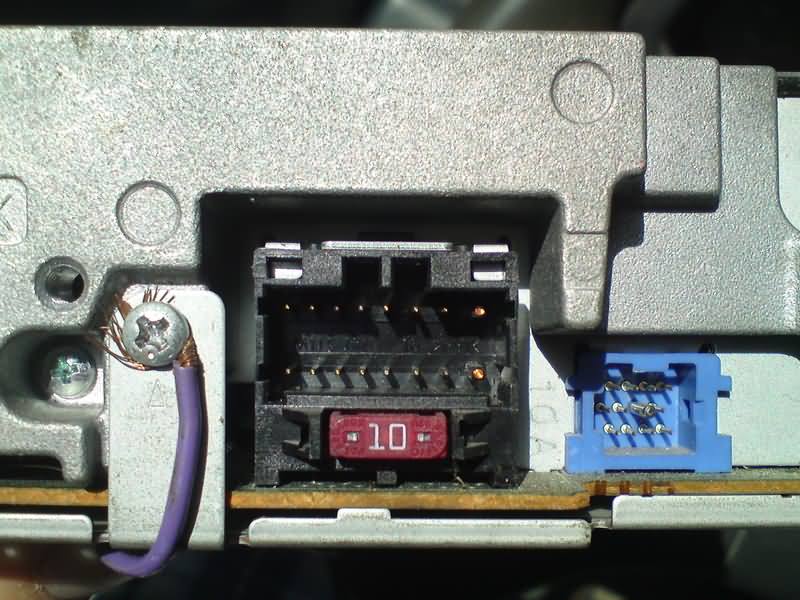

Подключение штекера магнитолы в авто

Следует отметить, что в некоторых автомобилях для того, чтобы правильно подключить питание к сети, необходимо использовать нестандартные разъемы. Но такие элементы, как правило, маркируются одинаково, поэтому здесь есть несколько вариантов. Первый — это просто обрезать старый разъем и подключить к нему провода, затем смотать их изолентой, но такой вариант менее практичный. Оптимальным решением будет покупка специального переходника, при помощи которого можно сделать правильное подключение системы напрямую к батарее или через замок зажигания. В настоящее время приобрести такое устройство можно без проблем, тем более, что отечественный рынок предлагает покупателям огромный ассортимент.

Разъем «А»

Выход А — это силовой разъем, потребляющий линейный ток в амперах, позволяющий подключение к цепи питания и антенне. Пусть этот элемент оснащен восемью контактами, по факту в нем работает только четыре. К примеру, выход А4 предназначен для организации питания памяти мультимедиа системы линейным током в амперах, в которой хранится вся информация о конфигурации девайса. При отключении выхода устройство сбросит все настройки до заводских. Также сюда подходит красный проводок, идущий к АКБ через дополнительное реле и также проводящий линейный ток, измеряющий в амперах.

Выход, который идет на антенну медиа устройства, маркируется как А5, в нему подходит провод синего цвета. Этот провод также потребляет линейный ток, максимальное значение в этом случае равно 300 мили амперам. В том случае, если показатель линейного тока в амперах будет выше указанного, вероятен выход из строя усилительных каскадов, а также мультимедиа системы в целом (автор видео — Сергей Рыбкин).

А7 — это выход с проводом желтого цвета, предназначенный для обеспечения питания мультимедиа системы 220 вольт. Через этот компонент производится включение системы в целом. К клемме замка зажигания подходит этот провод через предохранитель, а от нее уже он идет на АКБ. При включении ключа в замке зажигания вы можете включить систему и слушать музыку или смотреть видео. Следует отметить, что правильное подключение питания к замку обеспечит надежную защиту батареи от ускоренного разряда. Ведь линейный ток потребляется и в режиме ожидания, поэтому вероятность разряда батареи очень велика.

Питание может быть организовано через специальный тумблер, установленный на центральной консоли в обход зажигания. Основным недостатком такого варианта является то, что для включения мультимедиа системы водителю придется каждый раз включать и отключать тумблер. Также этот тумблер может быть установлен параллельно зажиганию, то есть автомагнитолу можно будет подключить вне зависимости от того, установлен в замке зажигания ключ или нет. Такая схема также имеет свои недостатки, в этом случае управление осуществляется также водителем, и если человек просто забудет отключить систему, то АКБ со временем разрядится.

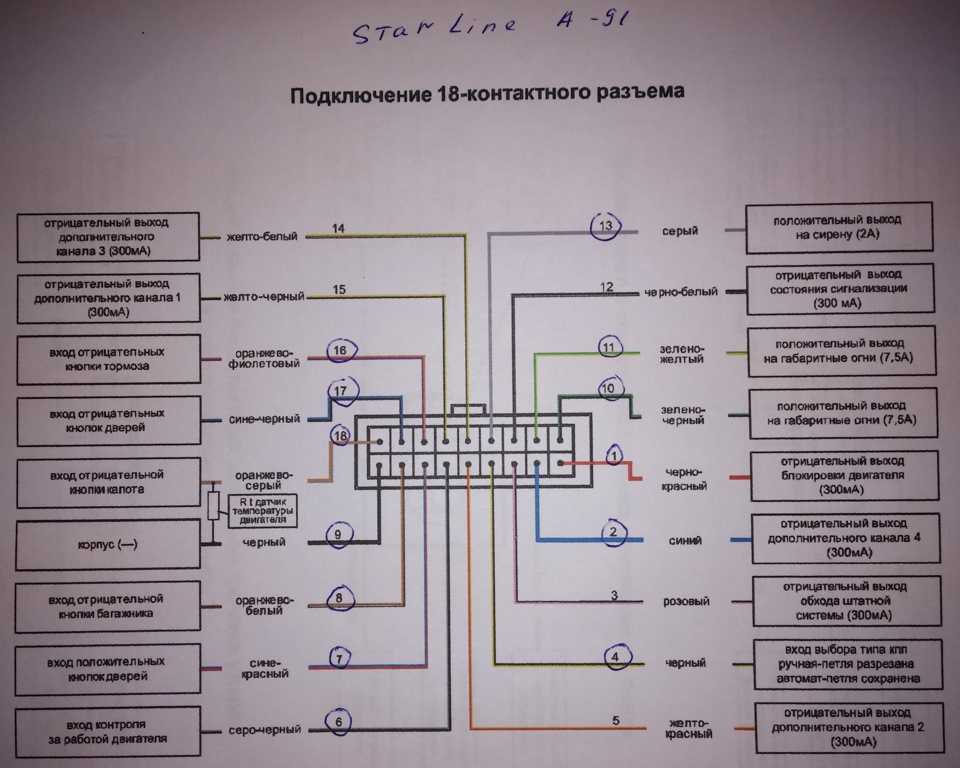

Наименование контактов разъемов и их расшифровка

Есть еще один вариант, как сделать схему. В этом случае необходимо установить обмотку реле в цепь управления противоугонной системой, при этом контактная группа монтируется в сеть питания магнитолы 220. Когда человек включает противоугонную систему, магнитола отключается автоматически. В настоящее время такой вариант подключения через выход сигнализации является одним из наиболее популярных среди наших водителей.

В разъеме А есть еще один выход — А8, он необходим для подключения мультимедиа системы к массе, здесь проходит провод черного цвета. Помните о том, что если подключить магнитолу 220 не правильно, то это может привести к некорректной работе или полному выходу из строя системы. Если вы спутаете цвета проводов, последствия могут быть плачевными. Поэтому перед тем, как подключить магнитолу 220, следует прозвонить все выходы питания.

Разъем «В»

Через выход В подключаются периферийные устройства, в частности, музыкальные колонки. Так как большая часть мультимедиа устройств рассчитана на подключение четырех динамиков, этот выход имеет восемь проводков. Сколько из них будет применяться для подключения — решать водителю. Выходы В1 и В2 сиреневого и черно-сиреневого цветов подключаются к задней правой колонке, причем В1 всегда идет на плюс, а В2 — на минус. К передней правой колонке подсоединяются выходы В3 и В4, с проводами серого и черно-серого цветов. Левые колонки подключаются по аналогичной схеме, для этого применяются выходы В5, В6, В7 и В8 (автор видео — Pavel Cherepnin).

Какие могут быть расширения?

Если вы планируете подсоединить профессиональное устройство через замок зажигания или напрямую к сети, то чтобы все сделать правильно, необходимо учитывать расширения, характерные для магнитолы 220. Благодаря данному функционалу устройство оснащается дополнительным функционалом, позволяющим сделать использование магнитолы более комфортным.

К примеру, это могут быть расширения:

1. АNT. Это расширение будет полезно в том случае, если в машине есть выдвижная антенна. То есть при необходимости ее активировать вы можете просто дать команду устройству и антенна включится автоматически.
2. REMOTE. Благодаря этой функции можно подсоединить к системе усилитель, соответственно, добиться лучшего звучания. Если ваше авто в принципе маленькое, то эта функция будет не особо полезной, так как в любом случае вы не сможете добиться нужного звукового фона.
3. ILLUMINATION. С помощью этого расширения можно сделать так, чтобы яркость устройства была снижена во время езды и не отвлекала автомобилиста. Когда машина останавливается, система автоматически увеличит яркость дисплея.
4. MUTE. Данное расширение включается только тогда, когда автолюбителю необходимо поговорить по мобильному телефону. Когда телефон звонит , система автоматически включает  это расширение и динамики отключаются.

Схема подключения аудио-системы и проводки

Питание

Питание системы через замок зажигания или АКБ проходит по двум проводкам, каждый из которых оснащается специальной вставкой. Это необходимо для защиты акустического оборудования. В том случае, если линейный ток в амперах скачет и в работе устройства возникают сбои, между разъемами А7 и А8 можно установить дополнительный конденсатор. Это нужно сделать правильно, чтобы стабилизировать питание мультимедиа системы и предотвратить возможные перебои (автор видео — Michael MNS).

Монтаж автомагнитолы

Как подключить автомагнитолу 220 своими руками через замок зажигания? Для начала вам потребуется схема подключения автомагнитолы, которая должна идти в комплекте с системой. Также вместе с устройством вы получите инструкцию по монтажу, вам необходимо ее досконально изучить. Помимо этого, для начала следует проверить, есть ли в комплекте все крепления, которые потребуются в ходе монтажа.

В целом можно без проблем подсоединить все шлейфы для системы своими руками, сколько бы их не было, если правильно соблюдать действия, отмеченные в инструкции. Монтаж устройства в панель приборов не должен вызвать проблем, но при установке учтите, что необходим избежать образования больших зазоров и щелей. Со временем в проемы будет попадать пыль, которая осядет на системе и может привести к ее выходу из строя. Кроме того, эти щели будут способствовать появлению вибрации, а это, в свою очередь, также может отразиться на работе аудио-системы в целом.

Учтите момент: если в вашем авто уже была установлена магнитола, то при демонтаже старого устройства также следует избавиться от рамки. Подключение новой системы своими руками в старую рамку является нецелесообразным, так как это может спровоцировать неполный монтаж устройства. Используются только те рамки, которые идут в комплекте, в противном случае вибраций не избежать.

С соблюдением всех нюансов, описанных в этой статье, вы сможете произвести монтаж любого мультимедийного устройства. Здесь абсолютно не важна марка автомагнитолы, достаточно только изучить схему и правильно подключить все провода. При желании все сделать своими силами изучите видео, где подробно описан этот процесс.

Большинство автолюбителей справляются с этим процессом самостоятельно, но все же иногда происходят случаи, когда неправильное подключение контактов приводит к выходу из строя медиа-системы. Чтобы избежать этого, можно попробовать воспользоваться услугами специалиста. Тем более, если объективно оценить, стоимость такой услуги сегодня не особо высокая, зато вы сможете быть уверены в том, что магнитола будет подключена правильно.

Видео «Монтаж автомобильной аудио-системы в домашних условиях»

Подробнее о процессе монтажа автомобильной магнитолы вы можете узнать из видео ниже (автор видео — Maxim Sakulevich — О другом и о разном).

 Загрузка …

Как подключить магнитолу в машине?

Иногда приходит момент, когда владелец авто решается установить самостоятельно магнитолу, но не знает, что необходимо делать. Тогда возникает вполне логичный вопрос, как подключить магнитолу в машине. К примеру, таким образом, чтобы магнитола не разряжала АКБ во время долгой стоянки и тем самым была возможность пользования магнитолой, когда выключено зажигание. Существует несколько вариантов того, как правильно подключить магнитолу.

Прежде всего, необходимо отметить, что в магнитолах используются такие разъемы: индивидуальные и ISO.

Разумеется, что удобнее будет, если у магнитолы будет ISO-разъем, так как в случае замены устройства перетыкается штекер и больше не нужно ничего делать.

А вот, что касается индивидуальных разъемов магнитолы, то здесь есть две схемы: покупка разъема переходника под ISO, либо обрезание проводов и подсоединение их к колонке индивидуального разъема.

Что необходимо знать?

При подключении магнитолы следует знать, что очень важно правильно подцепить плюсовой провод.

Для того чтобы подключить магнитолу плюсовой провод следует брать напрямую от АБК через предохранитель. Диаметр проводки не должен быть меньше, нежели на разъеме магнитолы.

Есть и еще один способ, но этот способ применяется уже, в крайнем случае: подключение магнитолы от прикуривателя.

Как правильно подключить магнитолу в машине?

Для того чтобы подключить магнитолу подается плюс на красный и желтый провод. Первый является силовым, и он отключает работу устройства, второй – отвечает за настройки магнитолы.

Правильнее всего подключать через сигнализацию или через кнопку переключения между постоянным плюсом и после зажигания. Самым простым методом при подключении магнитолы является обрезание проводов непосредственно от штекера устройства или штекера проводки авто. После этого магнитола подключается согласно цветовой раскраске проводов магнитолы. Для соединения проводов рекомендуется использовать термоусадочную трубку или специализированные зажимные клеммы.

Если один раз установить контакты магнитолы с разъемом ISO, то больше не будет надобности думать о том, как подключить и установить магнитолу в машине.

Как подключить колонки к магнитоле?

Определиться с местом установки. К примеру, одну пару можно установить в дверях машины, а вторую на задней полке автомобиля.

Если в дверцах нет отверстий для электропроводки, то их следует просверлить, но не протягивать через пластик или металл просто так. Рекомендуется установить специальные кольца прокладки, их необходимо жестко закрепить с внутренней стороны.

Провода тщательно заизолировать и промаркировать, какой провод, к какой колонке подходит. Проводка для задних колонок проводится по одному борту авто. Закрепить провода пластиковыми клипсами.

Теперь нужно проверить динамики на сопротивление, которое должно быть не выше 4 Ом. При подключении следует проверить работу магнитолы.

А те, кого волнует вопрос, как подключить магнитолу напрямую к аккумулятору, должны знать, что для этого к нему подключаются два провода: красный и желтый. При этом обязательно нужно использовать предохранитель.

Как подключить магнитолу к замку зажигания?

1. Разобрать кожух рулевой колонки.
2. При помощи тестера отыскать плюс, включаемый, когда в замок зажигания вставляется ключ.
3. Снять изоляцию и прикрутить туда провод, что будет идти к магнитоле.
4. Вытащить магнитолу, разъединить красный и желтый провода.
5. Желтый так и оставить, а красный соединить с серым проводом.
6. Заизолировать в фольгу.
7. Собрать все обратно.
8. Теперь можно включать магнитолу, всунув ключ в замок зажигания.



Похожие статьи

Как проверить доллары на подлинность? Фальшивомонетчики постоянно совершенствуются в своем ремесле и отличить подделку от настоящей купюры становится все сложнее. Эта статья расскажет о том, как проверить доллары на фальшивость.	Как проверить Айфон 6 на подлинность? Многие люди мечтают стать обладателями модного и стильного iPhone 6 и копят на него не один месяц. Но нужно быть осторожными, чтобы не приобрести вместо оригинального смартфона подделку. В этой статье рассказывается о главных отличиях.
Как проверить емкость аккумулятора? Аккумулятор является важной частью автомобиля, без которого невозможно движение. В этой статье рассказывается о том, как проверить емкость аккумулятора, а также уровень и плотность электролитов.	Как отличить золото от подделки? Популярность золотых украшений не уменьшается уже много лет, да и цена на них только растет. Именно поэтому многие мошенники, желая заработать, подделывают изделия. В этой статье рассказывается о том, как отличить золото от подделки.

Как установить радио без адаптера жгута проводов?

Установка штатной магнитолы в машину — простая, но пугающая задача, особенно для неопытных. В большинстве случаев радио будет поставляться со всем, что вам нужно. Но что, если он не включает в себя жгут?

Чтобы подключить автомобильную стереосистему без жгута проводов, начните с понимания назначения каждого провода или места его подключения. Далее отключите питание. Зачистите провода как минимум на полдюйма и подключите их к правильной паре. В качестве альтернативы вы можете использовать самодельный жгут с прямоугольным соединителем.

Продолжайте читать, как я рассказываю, как установить радио без адаптера жгута проводов. Это может быть немного сложно, если у вас нет знаний, но после прочтения этого руководства вы поймете, что это просто.

Содержание

• Что потребуется для выполнения этого руководства
• Пошаговая установка радиостанции без адаптера жгута проводов
  • Шаг 1. Знакомство с проводами
  • Шаг 2. Отключение питания
  • Шаг 3. Зачистите провода
  • Шаг 4. Подсоедините провода
• Pro расскажите о том, как подключить радио без проводов, вот краткий список материалов, которые вам понадобятся:
  • Радио
  • Провода
  • Инструмент для зачистки проводов

  Пошаговая инструкция по установке радио без адаптера жгута проводов

  Готовы начать? Следуйте шагам, о которых я кратко расскажу ниже:

  Шаг 1. Разберитесь с проводами

  Предполагая, что вы распаковали радиостанцию, первое, что нужно сделать, это разобраться с проводами. Есть провода разного цвета, каждый предназначен для определенной цели. Зная, что означает каждый провод или цвет, вы можете легко разместить их в соответствующих местах.

  Желтый кабель питания предназначен для подключения устройства к аккумулятору. Именно провод обеспечивает стабильное электропитание. Между тем, красный провод предназначен для включения и выключения радио. Черный провод, с другой стороны, предназначен для заземления радио.

  • Силовые кабели

  Как следует из названия, эти провода отвечают за передачу энергии, что обеспечивает работу радио и других компонентов.

  • Провода динамиков

  Большинство радиоприемников вторичного рынка имеют одну пару проводов динамика. Провода отрицательной клеммы зачищаются, а провода положительной клеммы не зачищаются.

  Что касается цвета, серые провода подключаются к правому переднему динамику, а белые провода подключаются к левому переднему динамику. Для тыловых динамиков фиолетовый — для правой стороны, а зеленый — для левой.

  • Провода яркости

  В комплект также входят провода, которые используются для регулировки яркости на лицевой панели радиоприемника. Они оба оранжевые. Один провод для увеличения яркости, а другой для уменьшения яркости. Однако не все радиоприемники будут иметь эти провода, особенно если вы используете более старую модель.

  • Антенные провода

  Для улучшения работы автомобильного радио даже в сложных условиях вам понадобится антенна. Антенна должна быть подключена к радио с помощью провода. Для подключения к частотам AM и FM вам понадобится чисто синий провод. Если на нем есть полосы, вы можете использовать его для подключения к Bluetooth.

  Шаг 2. Отключите питание

  Теперь, когда вы знакомы с различными проводами и их назначением, пора начинать. Первым шагом является отключение питания. Выключите зажигание и отсоедините аккумуляторную батарею или источник питания. Это важно, так как это сведет к минимуму возможность поражения электрическим током и позволит вам работать безопасно.

  Шаг 3. Зачистите провода

  Поскольку вы подключаете радиоприемник к автомобилю без адаптера жгута проводов, вам придется зачищать кабели самостоятельно. Без надлежащей изоляции провода будут легко изнашиваться и, следовательно, могут сломаться в течение короткого времени использования. Зачистите всего на несколько дюймов.

  Шаг 4. Подсоедините провода

  После зачистки проводов самое время их соединить. Это сбивает с толку, особенно если вы не делали этого раньше. Я предлагаю вам зайти в Интернет и поискать, как установить схему подключения автомобильной стереосистемы. Это послужит вашим проводником, облегчающим вашу жизнь.

  При подключении проводов следите за тем, чтобы вы делали это парами. Например, красный провод должен подключаться только к красному проводу вашего автомобиля.

  В зависимости от вашего автомобиля вы найдете два типа подключения проводки.

  Первый имеет пучок кабелей без жгута. Если это так, найдите подходящие цвета и соедините их друг с другом. Вы должны припаять и термоусадить провода после соединения, чтобы установить прочную связь между ними.

  Вы также столкнетесь с установкой только с одним проводом. У него есть положительная и отрицательная голова. Просто подберите кабели, и соединение будет готово.

  Советы для профессионалов

  Помимо упомянутых выше советов, вот несколько советов, которые помогут выполнить задачу на профессиональном уровне.

  1. Сделайте свой собственный жгут

  Вместо того, чтобы вручную зачищать и соединять провода, есть еще одна альтернатива, которую стоит рассмотреть – сделать жгут. Вы можете сделать это, используя прямоугольный соединительный блок, который соединит провода с блоком питания вашего автомобиля.

  Ищите прямоугольный коннектор с монтажным отверстием и розеткой. Хотя он чаще используется для установки на печатной плате, вы также можете использовать его в качестве импровизированного жгута проводов.

  Для нового разъема важно расстояние. С другой стороны, количество контактов не так важно. Вы можете использовать разъемы меньшего размера, если вам нужно больше контактов.

  Когда прямоугольный разъем готов, вам нужно будет припаять провода к контактам. Вы также должны термоусадить провода, что поможет сохранить их прочными даже после многих лет использования и воздействия агрессивных элементов, которые могут ускорить износ.

  2. Помните о цветах

  Работа с несколькими проводами может привести к путанице, особенно если вы не разнорабочий. Зайдите в Интернет и найдите цветовой код проводов автомобильной стереосистемы. Это даст вам представление о том, какой провод для какой цели. Это предотвратит трату времени и усилий, поскольку вы уверены, что провода будут подключены правильно.

  3. Припаяйте провода как профессионал

  Одна вещь, которая может показаться пугающей для большинства людей в шагах, упомянутых выше, это пайка проводов. Вам понадобится правильный паяльник. Ищите тот, который легкий и компактный, чтобы вы могли держать его удобно и легко.

  Будьте осторожны с жалом паяльника. Это будет зависеть от размера проводов, с которыми вы имеете дело. Для более широких проводов потребуются более широкие наконечники.

  Заключение

  Поначалу подключение радио без жгута может показаться сложной задачей, но при наличии необходимых знаний и времени это несложно. Это требует базового понимания типа проводов. Затем вам нужно будет отключить питание, зачистить провода и подключить их к правильной паре.

  Вам понравилась эта статья о том, как установить магнитолу без адаптера жгута проводов? Есть ли что-нибудь еще, что вы хотели бы добавить? Не стесняйтесь оставлять комментарии ниже.

  Подробнее : Сколько денег на установку автомагнитолы?

  Амаро Франк

  Привет, я Амаро Франк, редактор и автор контента Wind Up Radio. Работать с Адамом очень весело, поскольку его истории и опыт обогащают мои знания о радиосвязи и радиоаксессуарах. Мои основные задачи в Wind Up Radio — создание контента и создание отличных статей на различные темы, связанные с радиоаксессуарами.

  [РЕШЕНО] Как подключить магнитолу без жгута проводов

  Как подключить магнитолу без жгута проводов?

  Если вы устанавливаете новую автомобильную стереосистему и не хотите использовать заводской жгут проводов, вам нужно знать, как подключить его самостоятельно.

  Жгуты проводов значительно упрощают процесс, предоставляя все необходимые разъемы и провода для вашей новой стереосистемы. Но если у вас нет жгута проводов, не беспокойтесь — вы все равно можете установить новую стереосистему самостоятельно.

  В этом руководстве показано, как подключить автомобильную стереосистему без проводов за семь простых шагов. Просто убедитесь, что у вас есть нужные инструменты и разъемы, и все готово!

  Имейте в виду, что в зависимости от марки и модели вашего автомобиля процесс может немного отличаться. Однако, в целом, шаги очень похожи, независимо от того, какой у вас автомобиль.

  Как подключить автомобильную стереосистему без жгута проводов Адаптер

  Есть несколько причин, по которым вы можете захотеть подключить автомобильную стереосистему без использования жгута проводов. Может быть, вы устанавливаете новую стереосистему в старую машину, в которой не было заводской стереосистемы, или, может быть, вы модернизируете звуковую систему своего автомобиля и хотите добавить усилители или другие аксессуары. Какой бы ни была причина, это не так сложно, как может показаться. Пожалуйста, следуйте шагу ниже, чтобы установить автомобильную стереосистему с помощью адаптера жгута проводов

  Удалите старую стереосистему

  Авторы и права: Сделай сам, Бри

  Чтобы установить новую стереосистему, сначала нужно снять старую. Этот процесс зависит от вашего автомобиля, но обычно он довольно прост. Обычно есть несколько винтов, удерживающих стереосистему на месте, поэтому удалите их и вытащите стереосистему. Вам может понадобиться проволочная подвеска или другой инструмент, чтобы снять стереосистему с монтажного кронштейна.

  Необходимые инструменты и материалы:

  • Инструмент для зачистки проводов
  • Обжимной инструмент
  • Тестер цепи
  • Обжимной колпачок
  • Изолента

  Идентификация жгута проводов автомобильной магнитолы

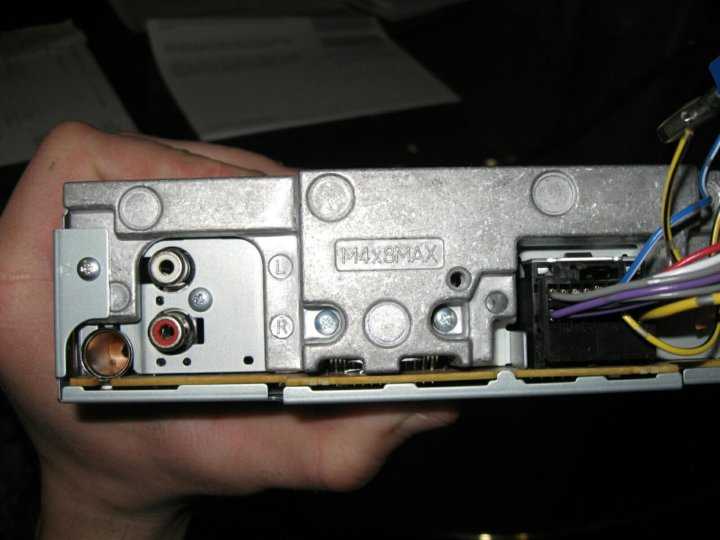

  Предоставлено: Quality Mobile Video
  • Желтый провод — постоянный
  • Синий провод — дистанционное включение 12 В и питание антенны 12 В
  • Черный провод — заземление
  • Красный провод — Аксессуар 12 В
  • Оранжевый провод — подсветка
  • Оранжево-черный провод – диммер
  • Зеленый провод — задний левый динамик Плюс
  • Зелено-черный провод — левый задний динамик Минус
  • Фиолетовый провод — положительный задний правый динамик
  • Фиолетово-черный провод — минус правого заднего динамика
  • Белый провод — положительный левый передний динамик
  • Бело-черный провод — левый передний динамик Минус
  • Серый провод — положительный передний правый динамик
  • Серо-черный провод — минус правого переднего динамика

  Теперь вы знаете основы подключения магнитолы, давайте перейдем к установке.

  Как определить проводку автомобиля и подключить ее к жгуту проводов автомобильной магнитолы

  Постоянный провод в автомобиле

  Кредит: Сделай сам, Бри

  Сначала зачистите провод примерно на полдюйма. После этого используйте тестер цепи и коснитесь каждого из проводов, пока он не загорится. Контрольная лампочка не загорается обычно означает, что постоянный провод идет напрямую к аккумулятору.

  Следите за тем, чтобы провода не касались друг друга, так как это может привести к короткому замыканию. Если на каком-либо из проводов нет питания, проверьте предохранитель, чтобы убедиться, что он не перегорел. Свет купола и радио обычно подключаются к постоянному проводу.

  Когда постоянный провод найден, скрутите его с желтым проводом на жгуте проводов автомагнитолы. Затем наденьте на него белую заглушку и с помощью высококачественного обжимного инструмента соедините два провода.

  Выключатель зажигания для дополнительного провода:

  Вам нужно будет взять ключ и вставить его в замок зажигания. Затем включите его, не заводя машину. Теперь вам нужно найти выключатель зажигания для вспомогательного провода.

  Для этого вам нужно взять тестер цепей и прикоснуться к каждому из проводов контрольной лампочкой, пока она не загорится.

  Кредит: Сделай сам, Bri

  Как только вы нашли провод, который загорается, скрутите его вместе с вспомогательным проводом, который вы нашли на автомобильной стереосистеме.

  Затем скрутите эти два провода вместе и наденьте на них белый колпачок. Используйте высококачественный обжимной инструмент для соединения двух проводов. Это обеспечит хорошее соединение.

  Провод освещения:

  Во-первых, необходимо определить провод освещения на автомобиле. Провод обычно коричневый, но может быть и белого или другого цвета. Чтобы найти его, включите фары и используйте тестер цепи, чтобы коснуться каждого провода в жгуте проводов, пока не загорится тестовая лампочка.

  Кредит: Сделай сам Bri

  Как только вы нашли провод освещения, скрутите его вместе с оранжевым проводом от автомобильной стереосистемы. Затем используйте высококачественный обжимной инструмент для соединения двух проводов. Наконец, наденьте на соединение белый стыковой разъем.

  Провод заземления:

  Авторы и права: Сделай сам, Бри

  Сначала возьмите провод и воткните его в постоянный источник питания на жгуте проводов радио. Во-вторых, возьмите конец контрольной лампы и зацепите его за конец провода, вставленного в постоянный провод. В-третьих, прикоснитесь тестовой лампочкой к разным проводам, пока не найдете тот, который загорается, что указывает на то, что это провод заземления. Черные провода обычно используются для заземления в автомобилях.

  Провод динамика

  Вы можете использовать этот метод для идентификации проводов динамика, если у вас есть девятивольтовая батарея и зажимы типа «крокодил». Просто подключите зажимы типа «крокодил» к аккумулятору, с отрицательным на отрицательном и положительным на положительном.

  Авторы и права: Сделай сам, Бри

  Затем соедините провода вместе и прислушайтесь к хлопку. Это поможет вам определить, какие провода находятся внутри автомобиля. Если вы соприкоснетесь проводами и динамик выдвинется, вы правильно соедините плюс и минус. Если динамик перемещается, у вас перепутаны провода, и вам необходимо соответствующим образом отрегулировать.

  Затем скрутите вместе провода стереодинамиков и автомобильные провода и наденьте на них белую заглушку. Используйте высококачественный обжимной инструмент для соединения двух проводов. Это обеспечит хорошее соединение.

  Чтобы найти другие провода динамика, следуйте этому методу для положительного и отрицательного проводов.

  Установите новую автомобильную стереосистему

  После выполнения всех подключений можно установить новую стереосистему. Начните с того, что аккуратно вставьте стереосистему в приборную панель, пока она не зафиксируется на месте со щелчком. Затем закрепите детали отделки и любые другие препятствия, которые были удалены ранее.

  Проверьте свою новую стереосистему

  Перед тем, как собрать все обратно, важно протестировать вашу новую стереосистему, чтобы убедиться, что она работает правильно. Начните с включения зажигания автомобиля, а затем включите стереосистему. Если все работает правильно, вы должны увидеть включение экрана и сможете управлять громкостью и другими функциями.

  Если у вас возникнут какие-либо проблемы, еще раз проверьте проводку и соединения, чтобы убедиться, что все подключено правильно. Затем попробуйте снова протестировать стереосистему.

  Убедившись, что ваша новая стереосистема работает правильно, вы можете собрать все обратно в обратном порядке и наслаждаться новой автомобильной аудиосистемой!

  Связанная запись

  Советы по устранению неполадок.

  Если у вас возникли проблемы с работой автомобильной стереосистемы после подключения ее без жгута проводов, вот несколько советов по устранению неполадок:

  Убедитесь, что все динамики подключены правильно. Обратитесь к электрической схеме стереосистемы вашего автомобиля, чтобы получить помощь в этом.

  Если вы используете стереосистему вторичного рынка, убедитесь, что она совместима с вашим автомобилем. Для установки некоторых стереосистем требуются специальные адаптеры или жгуты.

  Дважды проверьте все соединения и убедитесь, что они затянуты. Ослабленные соединения могут вызвать проблемы.

  Как сделать жгут проводов для магнитолы?

  Сделать жгут проводов для магнитолы не так сложно, как может показаться. При наличии подходящих инструментов и материалов сделать это несложно. Самое главное запастись терпением и быть осторожным при работе с проводами.

  Первый шаг — собрать все необходимые инструменты и материалы. Вам понадобится инструмент для зачистки проводов, кусачки, паяльник и немного изоленты. Также вам понадобится сама магнитола и электросхема автомобиля.

  Когда у вас есть все инструменты и материалы, вы можете приступить к работе над упряжью. Во-первых, вам нужно будет найти положительный и отрицательный провода на стереосистеме. Обычно они имеют цветовую маркировку, поэтому найти их не составит труда. После того, как вы нашли провода, вам нужно будет использовать инструмент для зачистки проводов, чтобы снять небольшой участок изоляции.

  Далее вам нужно будет припаять провода к магнитоле. Обязательно используйте прочную пайку, чтобы соединение было надежным. После того, как провода припаяны к стереосистеме, вы можете использовать изоленту для их изоляции.

  Наконец, вам нужно будет проверить жгут проводов, чтобы убедиться, что он работает правильно. Для этого просто включите стереосистему и посмотрите, идет ли из нее звук. Если звука нет, возможно, вам нужно проверить соединения, чтобы убедиться, что они безопасны. Если жгут работает правильно, то теперь вы можете установить его в свой автомобиль.

  При наличии подходящих инструментов и материалов сделать жгут проводов для автомобильной стереосистемы не так сложно, как может показаться. При наличии терпения и кропотливой работы можно легко создать шлейку, которая прослужит долгие годы.

  Заключение

  Подключение автомобильной стереосистемы без жгута проводов может показаться сложной задачей, но на самом деле это довольно просто. Приложив немного терпения и усилий, вы легко сможете сделать это самостоятельно. Просто обязательно отсоедините аккумулятор, сверьтесь со схемой подключения стереосистемы вашего автомобиля и проверьте динамики, прежде чем собирать все обратно. Удачи!

  Часто задаваемые вопросы: как подключить автомобильную стереосистему без жгута проводов

  Какого цвета провода заднего динамика?

  Провода задних динамиков обычно бывают синими или красными. Если в вашей автомобильной стереосистеме есть два комплекта задних динамиков, один комплект может быть синим, а другой красным. В большинстве случаев правый задний динамик будет синим, а левый — красным. Вам нужно будет подобрать цвета проводов, чтобы правильно их соединить.

  Что такое разъем SWC?

  Разъем SWC — это электрический разъем, используемый для соединения двух проводов. Разъемы SWC также известны как разъемы для проводов без пайки или быстроразъемные клеммы. Разъемы SWC обычно изготавливаются из меди или латуни и имеют гальваническое покрытие, которое помогает предотвратить коррозию. Соединители SWC доступны в различных размерах и стилях, чтобы соответствовать разным сечениям проводов и приложениям.

  Какая сторона положительна для динамика?

  Положительная сторона динамика — это та, к которой подключен красный провод. Красный провод обычно подключается к клемме + на динамике, а черный провод подключается к клемме –. Если вы используете активный динамик, то красный провод будет подключен к положительной клемме на усилителе, а черный провод будет 9.0003

  Что произойдет, если вы перепутаете положительный и отрицательный провода динамика?

  Если подключить положительный провод к отрицательному, а отрицательный к положительному, то динамик не будет работать. Электрический ток будет течь в неправильном направлении, и динамик не сможет воспроизводить звук.

  Что означают A и B на динамиках??

  A и B относятся к левому и правому каналам динамика. Большинство динамиков имеют два канала, что позволяет им воспроизводить стереофонический звук. Канал А — это левый канал, а канал В — правый канал. Если вы используете монофонический динамик, то он будет иметь только один канал.

  Какого цвета положительный и отрицательный провод динамика??

  Провод положительного динамика обычно красного цвета, а провод отрицательного динамика обычно черного цвета. Тем не менее, важно проверить электрическую схему вашей конкретной стереосистемы, чтобы быть уверенным. Неправильное подключение положительного и отрицательного проводов может повредить динамики или вызвать другие проблемы.

  Что произойдет, если автомобильные динамики подключены наоборот?

  Если автомобильные динамики подключены наоборот, качество звука ухудшится, и динамики могут работать неправильно.
