Провод ппв характеристики. Провод ППВ: характеристики, применение и особенности эксплуатации

Что такое провод ППВ и для чего он используется. Какие технические характеристики имеет провод ППВ. Где применяется провод ППВ и каковы особенности его эксплуатации. Какие существуют разновидности провода ППВ.

Конструкция и основные характеристики провода ППВ

Провод ППВ представляет собой изолированный электрический провод, широко применяемый в различных электроустановках. Давайте разберем его основные конструктивные особенности:

• Токопроводящая жила выполнена из меди и имеет круглое сечение
• Изоляция изготовлена из поливинилхлоридного (ПВХ) пластиката
• Выпускается в одно-, двух- и трехжильном исполнении
• Сечение жил варьируется от 0,75 до 4 мм²

Что касается технических характеристик, то провод ППВ рассчитан на следующие параметры:

• Рабочее напряжение до 450 В переменного тока частотой до 400 Гц
• Рабочее напряжение до 1000 В постоянного тока
• Допустимая температура нагрева жил до 70°C
• Минимальный срок службы — 15 лет

Область применения провода ППВ

Где используется провод ППВ? Благодаря своим характеристикам, он находит широкое применение в различных сферах:

• Монтаж внутренних электропроводок в жилых и общественных зданиях
• Прокладка силовых и осветительных сетей
• Подключение электрооборудования, станков и механизмов
• Использование в качестве элементов радиоэлектронной аппаратуры

При каких условиях можно применять провод ППВ? Он подходит для открытой и скрытой проводки внутри помещений при отсутствии механических повреждений и химических воздействий.

Расшифровка маркировки провода ППВ

Как расшифровывается маркировка провода ППВ? Давайте разберем на примере:

ППВ 3х2.5-450

• ПП — плоский провод
• В — изоляция из поливинилхлорида
• 3 — количество жил
• 2.5 — сечение жил в мм²
• 450 — номинальное напряжение в вольтах

Таким образом, маркировка дает полное представление о конструкции и характеристиках конкретного провода.

Особенности монтажа и эксплуатации провода ППВ

На что следует обратить внимание при монтаже и эксплуатации провода ППВ? Вот несколько важных моментов:

• Минимальный радиус изгиба при монтаже — 10 диаметров кабеля
• Допустимая температура окружающей среды при эксплуатации от -50°C до +70°C
• Не рекомендуется прокладка в местах с повышенной влажностью
• Необходимо избегать механических повреждений изоляции
• Запрещается превышать допустимые токовые нагрузки

Соблюдение этих правил позволит обеспечить надежную и безопасную эксплуатацию электропроводки на основе провода ППВ.

Преимущества и недостатки провода ППВ

Какие преимущества имеет провод ППВ по сравнению с аналогами? Среди основных достоинств можно выделить:

• Доступная цена
• Простота монтажа
• Устойчивость к воздействию влаги и агрессивных сред
• Негорючесть (самозатухание при возгорании)
• Широкий диапазон рабочих температур

Есть ли у провода ППВ недостатки? К основным минусам можно отнести:

• Ограниченный срок службы (15-20 лет)
• Низкая механическая прочность
• Выделение вредных веществ при нагреве
• Не подходит для наружной прокладки

Сравнение провода ППВ с другими типами проводов

Чем отличается провод ППВ от других распространенных типов проводов? Давайте сравним его с несколькими аналогами:

ППВ vs NYM

• NYM имеет дополнительную защитную оболочку
• NYM более устойчив к механическим повреждениям
• ППВ дешевле и проще в монтаже

ППВ vs ВВГ

• ВВГ имеет большее сечение жил (до 240 мм²)
• ВВГ подходит для наружной прокладки
• ППВ легче и компактнее

ППВ vs ПУНП

• ПУНП более гибкий
• ППВ имеет лучшую изоляцию
• ППВ выдерживает большие токовые нагрузки

Выбор сечения провода ППВ

Как правильно выбрать сечение провода ППВ? Это зависит от нескольких факторов:

1. Величина тока нагрузки
2. Длина кабельной линии
3. Способ прокладки (открытый или закрытый)
4. Температура окружающей среды

Вот примерные рекомендации по выбору сечения для различных токов нагрузки:

• До 16 А — сечение 1,5 мм²
• До 25 А — сечение 2,5 мм²
• До 32 А — сечение 4 мм²

Однако, для точного расчета необходимо учитывать все факторы и пользоваться специальными таблицами или калькуляторами.

Цветовая маркировка жил провода ППВ

Какое значение имеет цвет изоляции жил провода ППВ? Цветовая маркировка помогает правильно идентифицировать назначение проводников:

• Желто-зеленый — защитное заземление (PE)
• Синий — нейтральный проводник (N)
• Коричневый, черный, серый — фазные проводники (L1, L2, L3)

Соблюдение цветовой маркировки при монтаже электропроводки значительно упрощает дальнейшее обслуживание и ремонт.

Провод ППВ остается одним из самых популярных вариантов для внутренней электропроводки благодаря своей доступности и простоте монтажа. При правильном выборе сечения и соблюдении правил эксплуатации он обеспечивает надежное и безопасное электроснабжение в течение длительного срока.

Провод ППВ: цена, характеристики, применение

Конструкция провода ППВ

1. Токопроводящая однопроволочная жила выполнена из меди; имеет круглое сечение, относится к 1 классу в соответствии с ГОСТ 22483.
2. Изоляция выполнена из ПВХ-пластиката; возможные цвета — белый, желтый, синий, зеленый, красный, малиновый, коричневый, черный.

Область применения провода ППВ

Провод ППВ используется для различных электроустановок силовых и осветительных сетей

, а также для монтажа станков, машин, механизмов, разнообразного электрооборудования.
При соблюдении определенных условий (исключения вероятности конденсации влаги) провода данной марки могут применяться как встроенные элементы комплектных изделий, в частности, радиоэлектронной аппаратуры.

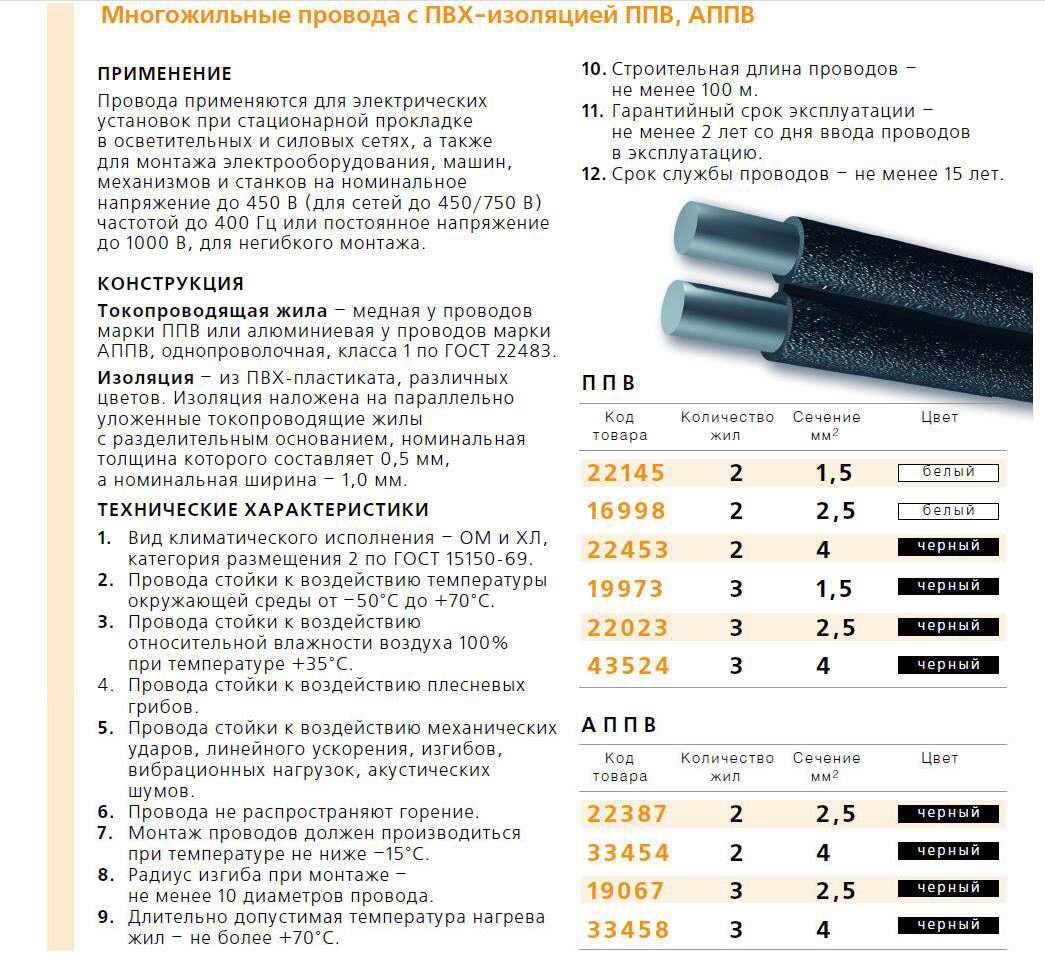

Технические характеристики провода ППВ

Рабочее напряжение провода:

• при переменном токе — напряжение до 450В (U0/U=450/750 V), частота до 400 Гц;
• при постоянном токе — напряжение до 1000В.

Провод ППВ используется для негибкого монтажа.

Провода данного типа обладают высокой стойкостью к воздействию плесневых грибов, а также не распространяют горение.

Минимальный срок эксплуатации проводов данного типа — 15 лет.

Количество и сечение жил,  шт. х кв. мм	Цена с НДС, р/м	Расчетная масса кабеля, кг/км	Расчетный наружный диаметр, мм
ППВ 2х0,75		21,9	2,2 х 5,3
ППВ 2х1		27,0	2,3 х 5,6
ППВ 2х1,5	9,00	39,1	2,8 х 6,5
ППВ 2х2,5	15,00	60,0	3,3 х 7,6
ППВ 2х4	29,00	88,3	3,8 х 8,6
ППВ 3х0,75		32,2	2,2 х 8,5
ППВ 3х1		39,8	2,3 х 8,9
ППВ 3х1,5	14,00	58,0	2,8 х 10,3
ППВ 3х2,5	31,00	89,3	3,3 х 12,0
ППВ 3х4	39,00	131,8	3,8 х 13,3

область применения, условия эксплуатации и предельная мощность

Перед эксплуатацией провода ППВ при проведении монтажа осветительных сетей важно разобраться в маркировке и особенностях конструкции.

Содержание

1. Провод ППВ: особенности конструкции определяют сферу применения
2. Особенности расшифровки маркировки
3. Конструкция
4. Где применяется?
5. Технические характеристики
6. Двужильный
7. Трехжильный
8. Особенности эксплуатации
9. Наружный диаметр: таблица
10. Срок службы и производители
11. Полезное видео

Провод ППВ: особенности конструкции определяют сферу применения

При установке осветительных систем или подключении определённых приборов не обойтись без кабеля. ППВ используется для подключения машин с переменным напряжением 450 В либо 1000 В (постоянным).

При монтаже важно учитывать технические характеристики, особенности конструкции и сечения.

Особенности расшифровки маркировки

Четкая маркировка кабеля буквами и цифрами упрощает работу с ним. Маркирование производится согласно таким особенностям:

1. Чтобы определить из чего изготовлена токоведущая часть, стоит обратить внимание на маркировку. Если указана буква А, то жила создана из алюминия. Если буква отсутствует, то материал – медь.
2. Если маркировка из двух букв, первая из которых П, то буква указывает на то, что это провод, а вторая буква указывает на тип, например, плоский.
3. Буквенное обозначение используется и для указания материала оболочки. В – поливинилхлорид.
4. Цифра указывает количество жил, сечение.
5. Обозначается максимально возможное напряжение.

С учетом этих особенностей маркировка ППВ 2х4-380 расшифровывается как провод плоский, двухжильный, сечение жилы 4 мм2, при допустимом напряжении в 380 Вольт.

Конструкция

В основе конструкции ППВ лежит две или три токопроводящие жилы. Показатель сечения от 1,5 до 4 мм. Материал изготовления — медь. Цвет оболочки не регулируется нормативными требованиями, поэтому окраска проводится по усмотрению производителей.

Где применяется?

ППВ кабель подходит для установки электропроводки и силовых систем. Подходит для эксплуатации в сетях с переменным напряжением 450 Вольт и частотой до 400 Герц. Если постоянный ток, то ППВ используется при напряжении до 1000 Вольт.

Область применения определяется свойствами материала оболочки ППВ. Изделие подходит для стационарной и не гибкой укладки. Рекомендуется размещать ППВ в трубах и каналах строительных конструкций. Область применения широкая, даже на опасных объектах химического производства. Сферу применения можно условно разделить:

1. Электрическая проводка снаружи в закрытых помещениях.
2. Жилые, нежилые и производственные здания.
3. Коммуникационные системы.

Станки, агрегаты, приборы освещения, электроустановки – не важно что, но для подключения  используется ППВ.

Технические характеристики

Черта любого кабеля – время при котором провод эксплуатируется при стабильном напряжении с определенной нагрузкой в сети. ППВ подбирается с учетом сечения, которое соответствует  нагрузке:

• при 1,5 мм 18 Ампер, а трехжильный кабель — 15 Ампер;
• при 2,5 мм – 25 Ампер, трехжильный – 21 Ампер;
• при 4 мм – 32 Ампера, трёхжильный – 27 Ампер.

[stextbox id=»alert»]Категорически запрещено превышать рекомендуемые показатели токовой нагрузке на провод. [/stextbox]

Оболочка из ПВХ не горит, но высокие температуры разрушают электроизоляционные качества, что влияет на ее целостность и приводит к замыканию токоведущих жил. Согласно характеристикам ППВ устойчив к воздействию влаги, повышенных температур, пара и конденсата. Такие черты позволяют превосходить над другой продукцией. Плесень, механические воздействия, грибок – все это не влияет на подобный кабель. Выпускается изделие в мотках на 100 метров.

При выборе ППВ учитывают сечение и характеристики изделия. Согласно сечению, устанавливается показатель нагрузки на провод марки ППВ. В сетях для трехжильного проводника допускается нагрузка в 27 Ампер.

Поливинилхлорид – материал изоляции, который характеризируется прочностью. Применение особого компонента позволяет отпугнуть от провода грызунов. Такая изоляция самозатухающая.

Двужильный

Встречается в старых постройках, дачных домиках, гаражах, где используется для оформления простых осветительных сетей. При применении двухжильной модели допускается нагрузка в 32 Ампера.

Трехжильный

При эксплуатации трехфазных сетей с напряжением в 380В рекомендуется использовать кабель с тремя жилами.

Такой вариант используется и для обычного здания с однофазным переменным током, но только там должен присутствовать контур заземления. Современные дома предусматривают подобную конструкцию. Во время подключения, крайними жилами являются «фаза» и «ноль», средняя же — заземляющий отвод. Трехжильным ППВ обеспечивают осветительные системы с подключением по двум линиям, например, люстра с несколькими светильниками.

Особенности эксплуатации

Учитывая особенности эксплуатации, удастся продлить срок службы изделия. Температура при которой допускается бесперебойная работа кабеля 700С. Согласно требованиям электробезопасности, при температуре окружающей среды в 200С сопротивление изоляции должно быть не менее 1 МОм.

Главные характеристики ППВ:

• эксплуатации при низких температурах, достигающих показателя -500С;
• Допускается применение при стопроцентной влажности окружающей среды.

[stextbox id=»warning»]Прокладка такого провода осуществляется в определенных условиях: при температуре до -150С, при этом радиус изгиба не должен превышать его диаметр в 10 раз. [/stextbox]

Наружный диаметр: таблица

Представленная таблица облегчит поиск подходящего ППВ, сэкономит время пользователей.

Срок службы и производители

Чтобы сохранить технические характеристики изделия, важно придерживаться рекомендаций к эксплуатации, а также рекомендуемого срока службы. В среднем срок составляет 15 лет, часто производители продукции предоставляют гарантию на 2 года. Популярные производители:

1. ОАО «Электрокабель» занимается производством двух и трехжильных ППВ сечением от 0,75 до 6,0 мм². Компания предоставляет гарантию на 2 года, отсчет идет с момента эксплуатации.
2. Все типоразмеры ООО «Камский кабель» предоставляет заказчикам и выполняет индивидуальные заказы.
3. ОАО «Севкабель» выпускает на рынок ППВ с медной жилой сечением от 1,5 до 4,0 мм² и в алюминиевом варианте от 2,5 до 4,0 мм².

Среди такого разнообразия каждый подберет подходящую продукцию, которая прослужит бесперебойно долгие годы. Изделия соответствуют требованиям ГОСТ и международным стандартам, поэтому не подведут.

ППВ – популярная модель кабеля, которая представлена на рынке от разных производителей. Производство ведется согласно существующим стандартам. Кабель представлен двухжильными и трехжильными моделями.

Подбирается в зависимости от предстоящей нагрузки. Важно учитывать сечение изделия. Популярность объясняется характеристиками, которые определяют сферу использования. Такое изделие не боится влаги и высоких температур, поэтому используется там, где другие провода не подходят. Следуя условиям эксплуатации, удастся продлить срок службы изделия, который составляет 15 лет.
