Как подключить регулятор света (диммер): пошаговая инструкция по установке

Как правильно подобрать диммер для разных типов ламп. Какие виды регуляторов яркости существуют. Как самостоятельно подключить диммер вместо обычного выключателя. Какие провода нужно соединить при монтаже регулятора света.

Что такое диммер и для чего он нужен

Диммер (регулятор света) — это электронное устройство, позволяющее плавно изменять яркость источников освещения. С его помощью можно создавать комфортное освещение в разное время суток и экономить электроэнергию.

Основные преимущества использования диммера:

• Экономия электроэнергии до 30-40% за счет снижения яркости
• Увеличение срока службы ламп
• Создание уютной атмосферы с приглушенным светом
• Защита от перепадов напряжения и короткого замыкания
• Плавное включение/выключение света без резких перепадов яркости

Виды диммеров и их особенности

Существует несколько основных типов регуляторов света:

1. Поворотные (реостатные) диммеры

Самый простой и распространенный вид. Яркость регулируется вращением ручки. Подходят для ламп накаливания и галогенных ламп.

2. Кнопочные диммеры

Имеют две кнопки для увеличения и уменьшения яркости. Удобны в использовании, часто оснащаются памятью последнего уровня яркости.

3. Сенсорные диммеры

Управляются легким касанием или движением руки. Имеют современный дизайн, но более требовательны к условиям эксплуатации.

4. Диммеры с дистанционным управлением

Позволяют регулировать освещение на расстоянии с помощью пульта. Удобны для высоких потолков или труднодоступных светильников.

Как выбрать подходящий диммер

При выборе регулятора света нужно учитывать следующие параметры:

• Тип ламп (накаливания, галогенные, светодиодные, люминесцентные)
• Мощность осветительных приборов
• Напряжение электросети (обычно 220В)
• Способ управления (поворотный, кнопочный, сенсорный и т.д.)
• Место установки (встраиваемый или накладной)

Важно! Не все типы ламп совместимы с диммерами. Перед покупкой убедитесь, что выбранные лампы поддерживают регулировку яркости.

Необходимые инструменты для установки диммера

Для самостоятельного подключения регулятора света вам понадобятся:

• Отвертка (крестовая и плоская)
• Индикаторная отвертка
• Кусачки или бокорезы
• Изоляционная лента
• Мультиметр (для проверки напряжения)

Пошаговая инструкция по подключению диммера

Рассмотрим процесс установки диммера вместо обычного выключателя:

1. Отключите электричество на щитке
2. Снимите декоративную панель старого выключателя
3. Отсоедините провода от клемм выключателя
4. Извлеките старый выключатель из монтажной коробки
5. Подключите провода к клеммам диммера согласно схеме
6. Установите диммер в монтажную коробку
7. Закрепите устройство винтами
8. Установите декоративную панель
9. Включите электричество на щитке
10. Проверьте работу диммера

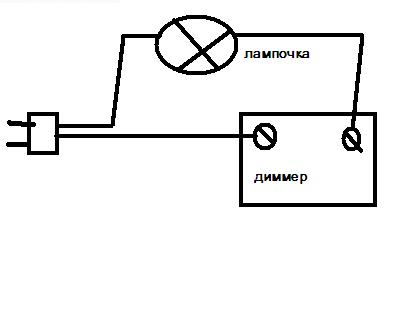

Схема подключения диммера

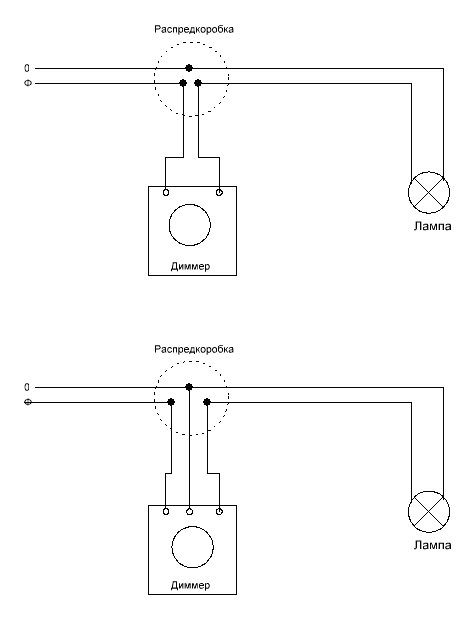

Стандартная схема подключения однопозиционного диммера выглядит так:

• Фазный провод (L) подключается к клемме «вход» на диммере
• Провод, идущий к лампе, подключается к клемме «выход»
• Нулевой провод (N) соединяется напрямую с нулевым проводом лампы

Для трехпозиционной схемы потребуется дополнительный проводник между двумя выключателями.

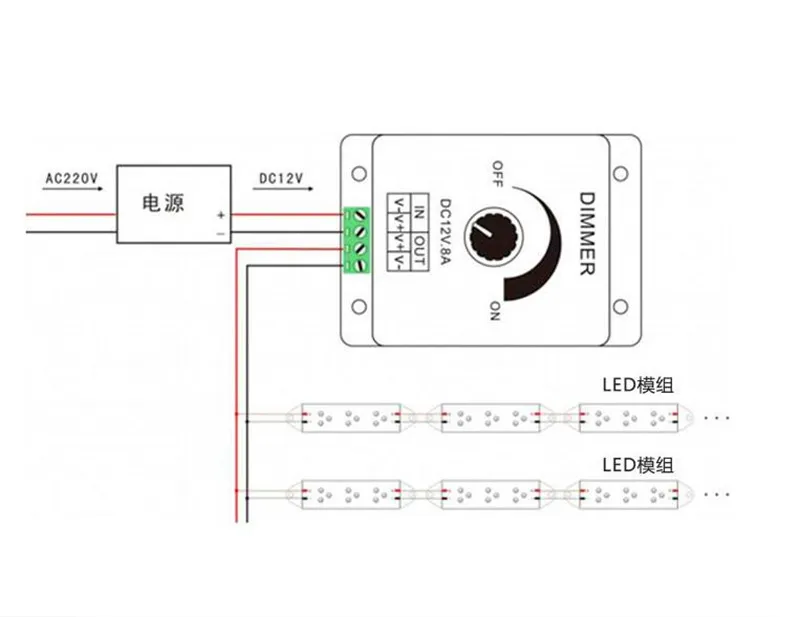

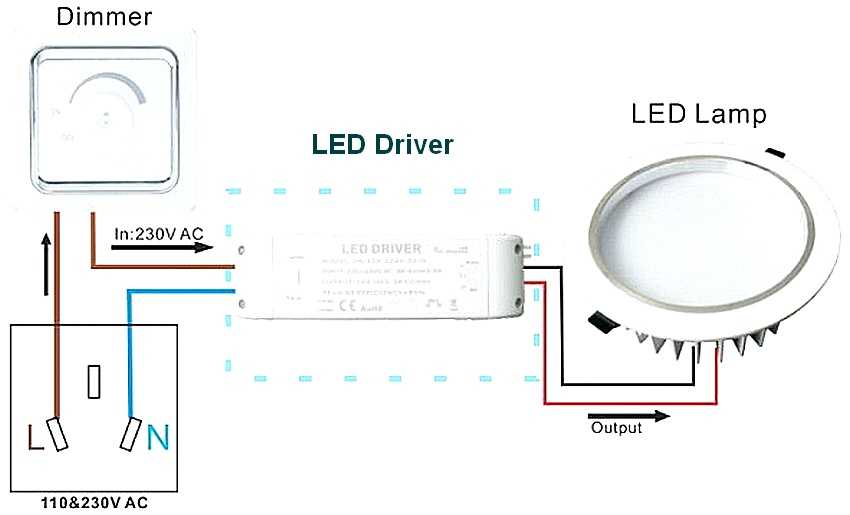

Особенности подключения диммера для светодиодных ламп

При установке диммера для LED-освещения нужно учитывать следующие моменты:

• Использовать специальные диммеры для светодиодов
• Проверить совместимость ламп с регулировкой яркости
• Учитывать минимальную и максимальную нагрузку диммера
• Правильно рассчитать мощность подключаемых светильников

Возможные проблемы при подключении диммера

Наиболее частые неисправности при установке регулятора света:

• Мерцание или пульсация света при регулировке
• Диммер не включается или не регулирует яркость
• Нагрев корпуса устройства
• Посторонние звуки при работе (гул, жужжание)

Большинство этих проблем связано с неправильным подбором или подключением диммера. Внимательно изучите инструкцию и проверьте схему подключения.

Правила безопасности при установке диммера

Чтобы избежать поражения электрическим током и других опасностей, соблюдайте следующие меры предосторожности:

• Отключайте питание перед любыми работами с электропроводкой
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения индикаторной отверткой
• Не превышайте допустимую мощность нагрузки диммера
• При отсутствии опыта обратитесь к квалифицированному электрику

Как подключить выключатель с регулятором яркости (фото, схема)

Выключатель с регулятором яркости света является удобным приспособлением, позволяющим проводить плавную регулировку силы свечения осветительных приборов. Могут применяться как для газоразрядных, так и при использовании более привычных ламп накаливания. Выбирая такое устройство, нужно учитывать тип источника, а также уровень напряжения в сети.

Разновидности светорегуляторов

По способу монтажа и применению бывают:

• Модульного типа,

Светорегулятор модульного типа

Подобные приборы чаще всего устанавливаются в распределительных электрощитах. Управляются они кнопкой или клавишей. При обычном нажатии кнопки происходит включение или выключение света, но если кнопка удерживается более пяти секунд, пользователь получает доступ к регулированию уровня яркости света. Наиболее распространены в системах управления освещением коридорных помещений или лестничных клеток.

• Светорегуляторы, устанавливаемые в монтажную коробку,

Встраиваемый светорегулятор

Применяются для управления яркостью освещения галогенных или накаливающих источников благодаря выносной кнопке.

• Моноблочные диммеры.

Моноблочный диммер

Их монтируют в обычные подрозетники. Подключение таких приспособлений ничем не отличается от подключения обычных устройств для выключения. При подключении нужно соблюдать правильную полярность.

Способы управления

Управление световым потоком может осуществляться кнопками, а также поворотными ручками. А современные модели оснащены сенсорным или дистанционным управлением.

Виды

• Нажимно-поворотного типа,

Включение-выключение лампы происходит нажатием ручки регулятора, а вращение ее регулирует уровень яркости.

• Поворотные выключатели,

Управление совершается легким поворотом ручки, регулирующей степень освещения помещения.

• Клавишные светорегуляторы,

Внешне ничем не отличаются от стандартных выключателей света. Одна кнопка производит включение-выключение лампы, другая регулирует уровень яркости.

• Сенсорные регуляторы,

Наиболее продвинутый и современный тип устройств. Отсутствие вращающихся деталей и кнопок делает устройства более надежными и долговечными. Оснащены, как правило, двумя сенсорами. Первый отвечает за включение и выключение освещения, второй сенсор ступенчато регулирует яркость.

• Светорегуляторы с дистанционным управлением.

Очень популярный тип регулируемых выключателей благодаря удобному использованию. Кроме дистанционной, могут быть оснащены ручной регулировкой.

Светорегуляторы для разных видов ламп

Поскольку сейчас имеется множество ламп, различных по типу света и уровню напряжения, к ним применяются разные диммеры.

• Светорегуляторы для накаливающих и галогенных ламп стандартного напряжения,

Здесь подходят практически все диммеры. Необходимо помнить, что при уменьшении напряжения меняется цветовая температура излучаемого света. Приобретая красноватый оттенок, свет при малом вольтаже будет неприятным и вредным для глаз.

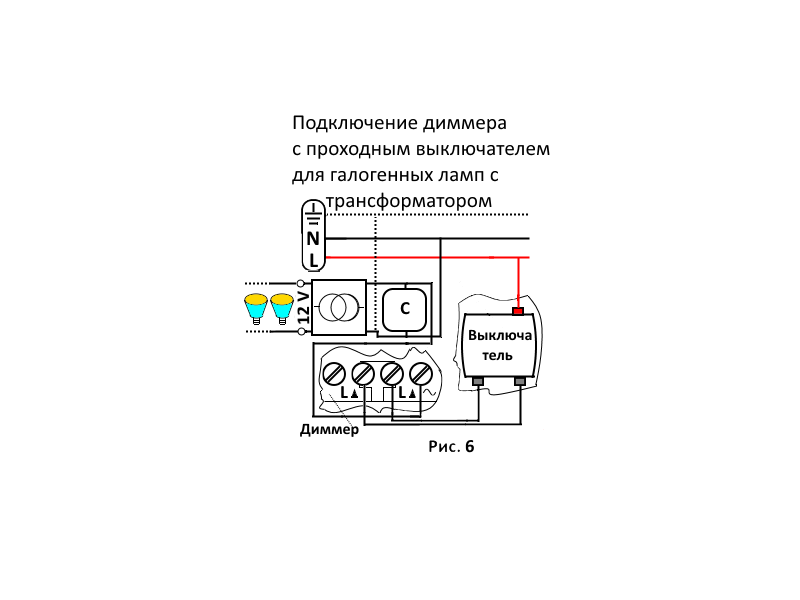

• Регуляторы для галогенных ламп низкого напряжения,

Регулирование галогенного источника с диапазоном напряжений 12-24В предусматривает наличие трансформатора для понижения напряжения, маркированного символами RL. Если установлен электронный трансформатор, нужен диммер, имеющий маркировку С.

Регулирующие приспособления, рассчитанные на низковольтные лампы, оснащены механизмом плавного отключения и включения света. Эксплуатационный срок таких устройств может существенно сокращаться из-за резких перепадов напряжения.

• Светорегуляторы для высоковольтных электрических цепей,

Подобные выключатели с регулировкой часто используют для управления яркости освещения театров. Учитывая большую мощность потребления энергии, нужно устанавливать диммеры, устойчивые к большим нагрузкам.

• Диммеры, рассчитанные на люминесцентные источники,

С регулированием у такого типа освещения возникают некоторые трудности, поскольку стандартный метод понижения напряжения здесь не действует.

Поэтому конструкция таких приспособлений предусматривает наличие специального пускового устройства. Оно преобразовывает подающуюся частоту в диапазон от 20 до 50 кГц. Изменение частоты определяет значение силы тока, текущего по цепи освещения. При этом меняется и уровень яркости.

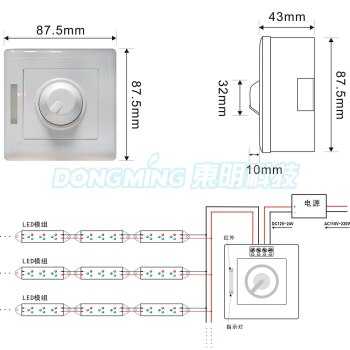

• Светорегуляторы для светодиодных световых источников.

Плавное регулирование яркости светодиодных источников осуществляется путем применения широтно-импульсной модуляции. Длительность импульсов тока, подаваемых на светодиод с оптимальной амплитудой, изменяется, тем самым изменяя уровень силы светового потока. Благодаря высокой частоте импульсов, достигающей 0,3 МГц, исключена возможность мерцания ламп.

Монтаж и подключение

Для установки диммера не нужны специальные знания электротехники или быть профессиональным электриком. Благодаря схожести с обычным выключателем, устройство с регулятором устанавливается и подключается в несколько приемов.

Крепление диммера в монтажную коробку осуществляется благодаря специальным усикам. К электросети регулятор подключается аналогично стандартным устройствам, обязательно соблюдая полярность.

Ввиду большого разнообразия светорегуляторов, есть несколько моментов, которые полезно учитывать:

• приспособление подключается к цепи последовательно к нагрузке,
• можно сочетать регулируемое устройство с обычным выключателем – достаточно просто подключить их последовательно. Сам регулятор можно установить в любой части помещения,
• диммеры, предназначенные для ламп на светодиодах, позволяют управлять освещением отдельно для разных частей помещения. Для этих целей используют специальные выносные кнопки, которые устанавливают в нужных точках.

Заключение

Прогресс никогда не замедляет свой ход. Это также касается, казалось бы, незаменимых включателей света. Постепенно обычные приспособления заменяются устройствами плавного регулирования светового потока.

Одной из причин этого процесса является возможность экономии потребления света. Достаточно вспомнить «умные» дома, где диммер может выключить свет, который забыл выключить хозяин, или немного осветить лестничную клетку проходящему по ней человеку.

Если говорить об энергосбережении, использование светорегулятора дает от 9% до 35% экономии, не сильно сказываясь на силе освещения. Этим регуляторы выгодно отличаются от устаревших реостатов, у которых уменьшение яркости освещения оставляет уровень потребления электроэнергии на прежнем уровне.

Регулируемый выключатель света «диммер»: устройство, подключение

Наука не стоит на месте, а вместе с ней развивается и техника. Одним из последних практически полезных изобретений являются регулируемые выключатели света, так называемые диммеры. Диммер – это такое устройство, с помощью которого яркость источника света можно регулировать, уменьшать днем и увеличивать в темное время суток. С изменением яркости света меняется и количество потребляемой им энергии. Это устройство можно подключить к любому выключателю света, сделав его регулируемым. Чтобы понять, как подключить вместо выключателя диммер, нужно осмыслить несложный последовательный алгоритм действий.

Содержание

• 1 Зачем нужны светорегуляторы?
• 2 Виды регуляторов яркости света
• 3 Схемы подключения регулятора света
• 4 Подключение диммера к выключателю
  • 4.1 Снимаем существующий выключатель
  • 4.2 Устанавливаем регулятор яркости света.
• 5 Подключение выключателя с регулятором яркости

Зачем нужны светорегуляторы?

Благодаря регулировке интенсивности света, электроэнергия расходуется более экономично. Диммеры позволяют включать световой прибор на самой маленькой возможной яркости, что дает возможность не только сберечь электричество, но и отдохнуть вашим глазам от яркого света. Это устройство заставляет лампы служить дольше, так как снижается количество подающегося на нее напряжения, которое при включении нарастает плавно, а не скачет до 220В. Регуляторы яркости защищают от перегрева, перегрузок и коротких замыканий, так как они обладают функцией блокировки тока при избыточной нагрузке и могут в таком случае размыкать электрическую цепь.

Виды регуляторов яркости света

Регулятор	Особенности
Реостатный (поворотный)	Используются для настройки мощности активной нагрузки: ламп накаливания, галогенных ламп и т.д. Яркость регулируется посредством изменения положения ручки регулятора.
Сенсорный	Предназначен для световых приборов с небольшой нагрузкой. Включается и выключается прикосновением. Яркость регулируется задерживанием руки на панели сенсора.

Установить регулятор света может каждый сам, так как ничего сложного здесь нет. Главное, соблюдать порядок действий и не пренебрегать техникой безопасности. Для того чтобы уберечь себя от огромных счетов коммунальных служб, нужно всего лишь сбавлять ненужную яркость света, когда она совсем не к месту. Диммеры являются одним из самых практически полезных устройств современного быта.

Схемы подключения регулятора света

Схема подключения регулирующего устройства проста. Диммер должен включаться в разрыв цепи питания нагрузки для регулировки напряжения, которое подается на лампы. Таких схем несколько.

1. Регулировка с одного места. Типичная схема подключения. Подходит для подключения сенсорного или реостатного светорегулятора.

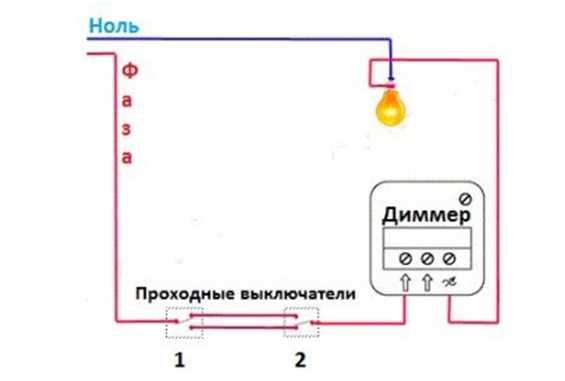

2. Регулировка с двух мест. Подойдет для спальни. Одно устройство устанавливается у кровати, второе подключается у входа. С таким способом установки будет удобно менять яркость, не вставая с кровати.

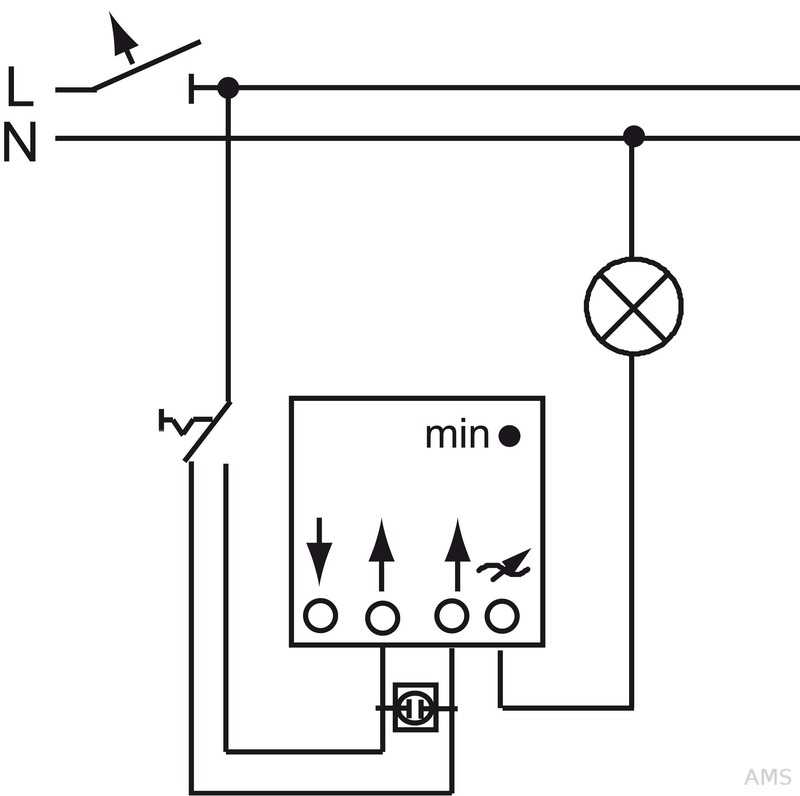

3. Регулировка с одного места, управление с двух. Самая оптимальная и универсальная схема, подойдет для любой ситуации. Выключатель устанавливается на входе, а точки управления в двух разных участках помещения.
4. Регулировка с одного места, управление с трех. Схема хороша для больших или длинных помещений, где удобнее свет выключать последовательно, в нескольких местах. Здесь применяются проходные регуляторы света. Принцип действия проходных регуляторов в том, что они позволяют на входе в помещение включить свет, а на противоположной стороне или другом участке комнаты выключить его.

Подключение диммера к выключателю

Чтобы понять, как заменить одно-двухклавишный выключатель на диммер, нужно знать толк в установке обычных выключателей. Первым делом нужно отключить электричество на этой линии и убедиться, что ток не поступает на клеммы выключателя. При замене важно соблюдать технику безопасности.

Снимаем существующий выключатель

• Сначала снимите крышку выключателя, так как она закрывает крепежные элементы. Аккуратно освободите выключатель от двухклавишной или одноклавишной крышки, учитывая специфику крепления.
• Отверткой нужно  ослабить винты крепления выключателя.
• Теперь постарайтесь вынуть конструкцию из стены, не повреждая изоляцию проводов. Места с поврежденной изоляцией восстановите с помощью изоляционной ленты.
• Затем нужно отсоединить кабель от клемм.

Устанавливаем регулятор яркости света.

• Освободите диммер от пленки и упаковки и соедините проводку с клеммами устройства.
• Проверьте соединение на прочность, слегка поддернув провода. Выступающий за клемму кабель не должен быть оголен более чем на 3 мм. Если это условие не выполняется, то обрежьте ненужный остаток оголенного кабеля или изолируйте его.
• Теперь попробуйте вставить диммер на место выключателя, не повреждая изоляцию. Прижмите его к стене и закрутите винты, на которых он будет крепиться. Все комплектующие элементы прикрепите к светорегулятору.
• Подайте напряжение и проверьте работу прибора, попробуйте регулировать свет.
• Если вы все сделали правильно, то сможете регулировать свет в любое время суток и устанавливать необходимый уровень освещенности.

Подключение выключателя с регулятором яркости

Диммер можно установить на любой выключатель. Но есть и выключатели со встроенным диммером, готовые конструкции. Они устанавливаются аналогично обычным выключателям.

• В специально подготовленное отверстие в стене вставьте выключатель без верхней крышки, предварительно подсоединив его к проводке, и затяните болты.
• Затем наденьте на выключатель пластиковую панель, зафиксируйте ее и приделайте таким же способом регулятор или регулирующий винт к той части выключателя, на которой он должен крепиться.

Как установить диммер?

Большинство выключателей света рассчитаны на подключение двумя проводами.

Вы устанавливаете их в цепь так, чтобы горячий провод входил в выключатель, а затем провод шел от выключателя к остальной части цепи, замыкая петлю.

И, что более важно, как установить диммеры? Есть ли что-то конкретное, о чем вам нужно знать?

Подключение диммера так же просто, как подключение черного провода под напряжением к проводу под напряжением в стене и красного провода нагрузки к нагрузке. В трехсторонней схеме два провода нагрузки в конечном итоге подключаются ко второму выключателю. Затем подключите любые заземляющие провода.

Рассмотрим подробнее:

• Сколько проводов у диммера
• Как установить диммер
• Как устранить проблемы с диммером
• Где можно добавить диммер к встраиваемым светильникам

Сколько проводов должны подключать диммерные выключатели?

Количество проводов, которые должен подключить диммер, зависит от типа диммера.

Существует два типа: однополюсный диммер, который работает как единственный переключатель, управляющий набором осветительных приборов, или трехпозиционный диммер (называемый в Великобритании и Европе двухполосным), предназначенный для подключения к параллельной цепи. другой переключатель.

Современный однополюсный диммер обычно имеет три провода.

Там будет два провода под напряжением — один для подключения к черному источнику питания, а другой — к проводу, ведущему к нагрузке, то есть к источникам света.

Обычно это красный цвет. Затем идет заземляющий провод.

Провода 3-позиционного диммера ничем не отличаются — важно то, как вы их подключите.

Есть три провода под напряжением, один от «общего» терминала и два от дорожных терминалов.

Общий провод/клемма — это то, что вы подключаете к источнику питания, а дорожные провода — это то, что вы подключаете к текущей цепи, чтобы подключиться к свету и другому выключателю.

Обратите внимание: если вы купили 3-позиционный диммер, но не собираетесь использовать его вместе с другим выключателем света, вам не нужно подключать этот второй контактный провод.

В целях безопасности его можно закрыть проволочной гайкой.

Проблема здесь заключается в том, чтобы убедиться, что вы подключили правильные клеммы — подробнее об этом, когда я объясню некоторые стандартные решения по устранению неполадок ниже.

3-полосные диммеры по-прежнему будут иметь провод заземления в качестве четвертого провода.

Для обоих типов диммера это либо голая медь, либо зеленый, либо зеленый с желтой полосой.

Если он есть и в цепи есть заземляющий провод, соедините их.

Как установить диммер?

Вот пример установки диммера, будь то однополюсный или трехпозиционный переключатель.

Установка однополюсного диммера

Установить однополюсный диммер очень просто.

Два провода под напряжением должны быть подключены к проводам под напряжением в стене.

Подсоедините черный провод к линейному проводу в стене, а красный провод к проводу нагрузки. Если у вашего диммера есть дополнительный провод под напряжением, закройте его, если вы не планируете использовать другой переключатель.

Затем соедините землю, если она есть на диммере, с землей в стене.

Если на диммере есть заземляющий провод, а не в стене, заглушите его.

Но чтобы соответствовать требованиям, вам необходимо убедиться, что ваш автоматический выключатель оснащен прерывателем цепи замыкания на землю (GFCI), так как нет провода заземления, который защитит вас в случае неисправности.

В современных электрических сетях они будут установлены в соответствии с требованиями Национального электротехнического кодекса, но в старых домах может потребоваться обновление автоматического выключателя.

Установка 3-позиционного диммера

Подключение 3-позиционного диммера относительно просто, если вы используете его с 3-позиционным выключателем света.

Если боитесь запутаться, маркируйте провода во время работы.

Вы будете работать с двумя выключателями света с общей клеммой и двумя путешественниками.

Самый простой способ запомнить это — убедиться, что источник питания подключен к общей клемме одного выключателя, а лампочка подключена к общей клемме другого выключателя освещения.

Тогда это просто случай соединения одного контактора на переключателе № 1 с контактным разъемом на переключателе № 2, а затем соединения других контактеров на каждом переключателе вместе.

За исключением того, что это не так просто, если у вас еще нет трехсторонней цепи. Если вы создаете новый, вам нужно будет провести провод через стену в положение для второго переключателя.

Было бы лучше разрезать стену, где будет жить новый выключатель, и соединить с двумя дорожными проводами. Тем не менее, это может быть более крупная работа и может потребовать повторной штукатурки.

Делая это, вы гарантируете, что, пока оба переключателя находятся в выключенном положении, свет выключен, но пока один из них находится в положении «включено», свет будет работать.

Вы будете ограничены диммированием только от главного диммера, а вспомогательный переключатель будет просто переключателем включения/выключения.

Какие бы настройки диммера вы не установили, это будет яркость света.

Это отличается только в том случае, если вы покупаете специальный диммер с дополнительными диммерами.

Они позволяют приглушать свет в нескольких местах, но для их работы необходимо покупать их у одного производителя.

Опять же, убедитесь, что заземляющие провода подсоединены или заглушены, если это необходимо.

Как подключить диммер, используя всего 2 провода от стены?

Если у вас есть только два провода в стене, это будут активный и нейтральный провода.

Вам не хватает проводов заземления и нагрузки, идущих к свету. Это будет более сложная работа.

Сначала необходимо проверить осветительную арматуру и определить, есть ли в ней провод нагрузки.

Куда он бежит, если да, и можете ли вы вернуть его обратно к выключателю?

Если нет — если это совершенно новый фонарь или тот, которым не пользовались — вам нужно проложить новый провод от фонаря к выключателю.

Он должен быть красным, как обычно бывают провода нагрузки, и это поможет всем в будущем.

Затем соедините существующий черный провод под напряжением в стене с проводом под напряжением на диммере, а провод нагрузки на переключателе — с новым проводом нагрузки, идущим к свету.

Затем вам нужно будет закрыть заземляющий провод на диммере с помощью проволочной гайки.

Как описано выше, вы должны убедиться, что ваша цепь освещения имеет GFCI на автоматическом выключателе.

Если вы используете 3-полосный диммер только с двумя проводами в стене, но не подключаете 3-полосную цепь, то никаких дополнительных действий по сравнению с описанными выше шагами не требуется — заглушите неиспользуемый контактный провод.

Поиск и устранение неисправностей: общие проблемы с проводкой диммера

Вот некоторые распространенные проблемы, которые могут возникнуть с проводкой 3-ходового диммера, и способы их устранения:

Свет горит, когда оба переключателя выключены в 3-ходовой цепи

Если у вас есть трехходовая цепь с двумя переключателями, управляющими комплектом освещения, причем оба переключателя находятся в выключенном положении, а свет включен, сначала проверьте второй переключатель.

Если вы переведете его в положение «включено», он, скорее всего, выключит свет.

Теперь вы можете оставить все как есть, если не возражаете — это не вызовет особых проблем, если вы помните, в какую сторону его нужно перевернуть, чтобы активировать свет — но чтобы исправить это, вы надо будет перепаять второй выключатель.

Поменяйте местами провода, идущие к терминалам путешественников, чтобы тот, который раньше был подключен ко второму терминалу, теперь подключен к первому, и наоборот.

Это должно решить проблему.

Переключатель диммера перевернут

Если диммер полностью перевернут, вам необходимо снять его, повернуть правильно и установить заново.

Если это 3-позиционный диммер, а переключатель включения/выключения на диммере перевернут, но функция затемнения работает правильно, это, вероятно, означает, что вы неправильно подключили клеммы и подключили одну дорожных проводов в общую клемму.

Это легко сделать.

Обратитесь к руководству по диммерному выключателю, если он у вас еще есть, чтобы узнать, какая клемма какая.

Они также могут быть нанесены на сам диммер.

Вам нужно, чтобы провод под напряжением шел к общей клемме, а дорожные провода подключались к обеим клеммам.

Обратная полярность возникает только в том случае, если общий провод подсоединен к контактному разъему.

Если вы не можете определить, какая клемма какая, используйте метод проб и ошибок, убедившись, что вы всегда отключаете питание при отсоединении и повторном подключении проводов.

Свет не тускнеет

Если вы подключили диммер, и свет работает, но не тускнеет, наиболее распространенной причиной является то, что вы купили лампочки, которые не диммируются.

В то время как более старые галогенные лампы и лампы накаливания могут регулировать яркость, современные светодиодные лампы должны иметь специальную регулировку яркости, а многие из них — нет.

Итак, сначала проверьте это — возможно, вам просто нужно заменить старые лампы без диммирования на диммируемые.

Если это не проблема и вы используете старые лампы, возможно, вы перегрузили диммер.

Они рассчитаны на максимальную мощность; если ваши огни превышают это, сам диммер не будет работать должным образом.

Возможно, он будет работать как обычный выключатель, но не позволит приглушить свет.

Если обе эти проблемы вычеркнуты из списка, скорее всего, у вас неисправный диммер, и вам необходимо его заменить.

Освещение работает только от одного выключателя (трехходовая цепь)

Когда освещение работает только от одного выключателя, но вы думаете, что подключили оба выключателя к цепи, это означает, что вы подключили их случайно неправильно.

Тот факт, что свет работает, говорит о том, что неисправность ни в одном из переключателей отсутствует, потому что, если бы она была, это препятствовало бы прохождению тока.

Это говорит вам, что вы случайно подключили цепь, чтобы полностью обойти другой переключатель.

Еще раз взгляните на проводку и посмотрите, сможете ли вы определить, где вы ошиблись.

При необходимости пометьте каждый провод.

Диммер издает громкий жужжащий звук

Раньше старые диммеры были довольно громкими и при работе издавали значительное жужжание или жужжание.

Современные диммеры – не так уж и много. Это может случиться, но обычно это признак того, что что-то не так.

Если ваш диммер гудит, сначала проверьте проводку.

Это может быть признаком незакрепленного провода, вызывающего дугу. Но, к сожалению, это также может привести к отключению вашего автоматического выключателя.

Еще одна возможная причина – перегрузка диммера. Когда это произойдет, он может громко гудеть.

Наконец, это снова может быть признаком того, что ваш диммер неисправен и нуждается в замене.

Можно ли установить диммер на встраиваемые светильники?

Встраиваемые светильники, кроме того, что они встроены в потолок, не отличаются от любого другого источника света в вашем доме.

Таким образом, он должен нормально работать с диммерным выключателем, если вы используете диммируемые лампы.

Некоторые встраиваемые светильники запечатаны, чтобы вы не заменяли лампочку, а заменяли весь светильник, когда лампочка перегорает.

Для них необходимо обеспечить диммирование светильника.

Если вы покупаете герметичные галогенные встраиваемые светильники, все будет в порядке — только если вы покупаете светодиоды, вам нужно проверить.

Final Words

Подключение диммера обычно довольно простое.

Несмотря на то, что 3-полосный диммер может иногда сбивать с толку, обычно это достаточно просто. Просто не торопитесь, маркируйте все, что вам нужно, и у вас не должно быть никаких проблем.

Помните о совете по безопасности ключа – всегда отключайте питание, прежде чем пытаться выполнить какие-либо подключения!

Вы думали об установке диммеров?

И если да, то собираетесь ли вы использовать 3-полосные диммеры?

Как подключить диммер за 10 шагов

Real Homes пользуется поддержкой своей аудитории. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

(Изображение предоставлено Жасмин Герни)

Подпишитесь на нашу рассылку

Получите лучшие идеи домашнего декора, советы по рукоделию и вдохновение для проектов прямо на вашу почту!

Спасибо за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Если у вас есть светильник с несколькими лампочками, люстра или потолочный светильник, не всегда возможно пойти по пути умных ламп, чтобы иметь возможность контролировать их яркость, а иногда и цвет — будь то из-за отсутствия совместимости. , или стоимость. Так было со мной в моей гостиной, где я нашел самые совершенные светильники — но была загвоздка, они требовали 6 лампочек на светильник.

Для человека, чей дом наполнен умными гаджетами — пылесосами, газонокосилками, фонарями, колонками, телевизором и т. д., покупка 12 умных ламп только для одной комнаты не кажется экономичным вариантом. 12 стандартных светодиодных лампочек также излучают МНОГО света, фактически ослепляя!

• Найдите свой любимый идеи освещения гостиной .

Чтобы исправить это, я решил заменить переключатель на диммер. Простой сделай сам, который сэкономит мне более ста фунтов по сравнению с покупкой умных лампочек. Полное раскрытие, я не электрик и не имею никакой квалификации в области электротехники, все знания были получены в результате исследований, проб и ошибок, и я надеюсь передать эти знания вам, чтобы вы тоже могли попробовать что-то для себя.

Уведомление о безопасности

Самое важное, на что следует обратить внимание: ВСЕГДА отключайте электропитание в блоке предохранителей, прежде чем прикасаться к проводке, осветительным приборам или их выключателям.

Подключив все светильники в моем доме, я знал, что подключить выключатель будет не намного сложнее, особенно если это многофункциональный выключатель или несколько выключателей для одних и тех же источников света. Ключ в том, чтобы убедиться, что вы знаете, какие провода куда идут, поэтому сфотографируйте текущую установку проводов и пометьте каждый провод небольшим количеством малярной ленты и ручкой, чтобы сделать процесс намного проще для вас.

Что вам понадобится для этой задачи:

• Маленькая плоская отвертка, чтобы ослабить и затянуть зажимы проводов
• Большая отвертка, чтобы снять и прикрепить фурнитуру к стене заглушки для винтов
• Бесконтактный детектор напряжения переменного тока — доступен на Amazon (открывается в новой вкладке)
• Инструмент для зачистки проводов (не всегда необходим)
• Малярная лента и ручка для маркировки проводов для удобства
• Ваш телефон для фотографирования установка (или вы можете нарисовать это)
• Лампы с регулируемой яркостью доступны на Amazon (открывается в новой вкладке)

(Изображение предоставлено Жасмин Герни)

Как подключить диммер?

Независимо от того, переходите ли вы на новый блестящий светильник, переключаетесь со стандартного выключателя на диммер, подключаете два источника света к одному выключателю или делите два источника света на отдельные выключатели, процесс, по сути, один и тот же. При условии, что вы скопируете существующую рабочую схему и пометите провода перед отсоединением, у вас не будет права на ошибку!

Конечно, здесь есть еще одно предупреждение о безопасности: выключите предохранитель, прежде чем прикасаться к какой-либо электрике, но также, если вы ошибетесь, увидите искры или просто не хотите пробовать сами, лезьте в профессиональный электрик в помощь.

1. Отключите питание на главном распределительном щите

Выключите световое кольцо на главном распределительном щите/блоке предохранителей и убедитесь, что они выключены, включив и выключив переключатель.

(Изображение предоставлено Жасмин Герни)

2. Снимите крышки винтов

Используя ленту или липкую ленту, снимите декоративные крышки винтов существующего фитинга, отверните два винта с помощью отвертки большего размера и осторожно оттяните фитинг от стены. Если вы не сняли этот фитинг при декорировании, вам может понадобиться надрезать краску по краю фитинга лезвием Stanley, чтобы фитинг не поднимал краску.

(Изображение предоставлено Жасмин Герни)

3. Дважды проверьте, обесточены ли провода

С помощью детектора напряжения трижды проверьте, не находятся ли провода под напряжением. Если они все еще есть, вернитесь к блоку предохранителей и отключите основное питание (все!), чтобы быть в безопасности. Вы же не хотите, чтобы вас бросило через всю комнату, коснувшись 240 вольт!

(Изображение предоставлено Jasmine Gurney)

4. Начертите схему установки проводов

Сделайте снимок или нарисуйте схему текущей установки проводов. У вас будет 2-жильный кабель (или несколько) от стены с желтым и зеленым (земляным) проводом, заземленным внутри настенной коробки, коричневым (под напряжением) проводом, идущим к выключателю, и синим (нейтральным) проводом. Это подключение выключателя к блоку предохранителей.

Также будет еще один коричневый провод или синий провод с коричневой муфтой, выходящий из выключателя в стену. Это «переключаемый под напряжением» провод, соединяющий свет с выключателем. Если вы живете в старом доме, провода могут быть черными и красными, красный означает «активный», а черный — «нейтральный».

Провод под напряжением подает питание на коммутатор. Нейтральный провод подает питание на свет, а переключатель находится на проводе под напряжением, чтобы замыкать/разрывать цепь. Если ваша установка отличается от стандартной 2-проводной системы, это может быть 3-проводная система освещения, которая обычно включает в себя дополнительный нейтральный провод, который идет к свету через соединительную колодку, как показано на плохо нарисованной схеме ниже.

(Изображение предоставлено Jasmine Gurney)

5. Идентифицируйте и пометьте свои провода

Вы заметите, что коричневые провода от стены идут к COM-порту на существующем коммутаторе, а синий с коричневым рукавом подключен к сети. провод будет идти в пронумерованные порты L. (Чтобы сделать ситуацию еще более запутанной, переключаемые провода под напряжением иногда могут быть полностью коричневыми. ) У вас также может быть отдельный провод, соединяющий два переключателя через COM-порт на фитинге с несколькими переключателями для подключения цепи. Для меня провод был слишком коротким, поэтому мне пришлось обрезать запасной провод, чтобы он проходил между COM-портами.

Ваш новый светильник должен поставляться с инструкцией, которая поможет вам определить, какие провода куда идут. Используя клейкую ленту и ручку, пометьте, какие провода входят в какой порт, прежде чем отсоединять их. Это может быть очень запутанным, когда вокруг есть более одного переключателя и много коричневых проводов!

6. Отсоедините провода от фитинга переключателя

С помощью небольшой плоской отвертки ослабьте винты, зажимающие провода, освобождая их от фитинга переключателя.

(Изображение предоставлено Jasmine Gurney)

7. Повторно подключите новый переключатель

Используя вашу схему/фото, пришло время заново подключить новый переключатель, при необходимости зачистив провод, чтобы обеспечить лучший контакт в порта или если медные провода повреждены или обжаты. В приведенной выше настройке вы заметите, что COM-порты помечены волнистой линией со стрелкой, проходящей через нее, но именно сюда входят живые провода от электрической цепи.

Опять же, коммутируемые живые идут в порты L. Вышеупомянутый переключатель представляет собой двойной осветительный прибор, то есть он управляет двумя источниками света, отсюда и куча проводов под напряжением.

Если у вас есть один переключатель, который управляет несколькими источниками света (а не несколько переключателей, каждый из которых управляет одним источником света), вам нужно будет использовать порты L2, которые будут управлять вторым светом с помощью того же переключателя.

8. Установите уровень яркости

Ваш диммер также будет иметь винт регулировки уровня яркости, чтобы регулировать, насколько тусклым (минимальное затемнение) или ярким (максимальная яркость) освещение должно быть при повороте диска. Установите для этого любой параметр, который вам нравится. Немного потяните за каждый из проводов, чтобы убедиться, что они не могут легко отсоединиться.

9. Добавьте лампочки с регулируемой яркостью и проверьте проводку.

Добавьте лампочки с регулируемой яркостью к светильнику, затем пришло время проверить проводку. Идите и снова включите предохранитель и вернитесь к выключателю. Не касаясь ни одного из проводов, включите переключатель на передней панели, отрегулируйте яркость и убедитесь, что все в порядке. Это нормально, когда устройство тихо гудит при регулировке яркости, однако, если гудение или жужжание слишком громкое или слышен треск, вам нужно снова выключить предохранитель и проверить подключение проводки. Громкий гул также может указывать на то, что лампы, которые вы используете, на самом деле не диммируются. На них обычно написано DIM, если они диммируются.

(Изображение предоставлено Jasmine Gurney)

10. Установите новый светильник

Если все работает, пришло время закрепить новый светильник на стене, используя прилагаемые винты, чтобы закрепить его на существующей коробке.
