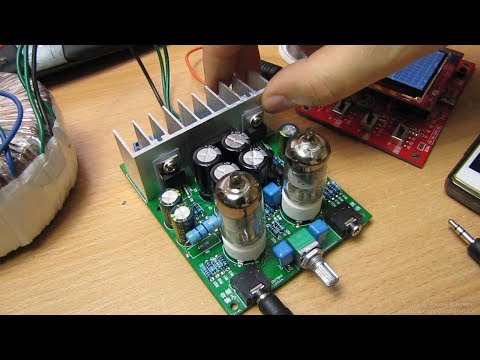

Гибридный унч своими руками. Гибридный УНЧ своими руками: как собрать мощный ламповый усилитель для наушников

Основные особенности данной схемы:

• Входной каскад на лампе V1 обеспечивает высокую чувствительность
• Транзистор VT1 работает в режиме эмиттерного повторителя
• Выходной каскад на лампе V2 позволяет получить необходимую мощность
• Используются раздельные источники питания для ламп и транзисторов

Такая конфигурация позволяет эффективно сочетать преимущества ламп и транзисторов в одном устройстве.

Особенности конструкции гибридного усилителя

При сборке гибридного УНЧ необходимо учитывать ряд важных моментов:

• Ламповую и транзисторную части следует разместить на отдельных платах
• Необходимо обеспечить хорошее экранирование высоковольтных цепей
• Транзисторы выходного каскада требуют установки на радиатор
• Для снижения фона желательно использовать тороидальный трансформатор
• Корпус усилителя должен иметь вентиляционные отверстия для отвода тепла

Правильная компоновка элементов позволит минимизировать наводки и получить стабильную работу усилителя.

Настройка и регулировка гибридного УНЧ

После сборки усилитель требует тщательной настройки для достижения оптимальных параметров. Основные этапы:

1. Проверка напряжений питания всех каскадов
2. Установка рабочих токов ламп и транзисторов
3. Настройка смещения выходного каскада
4. Проверка частотной характеристики и уровня искажений
5. Окончательная регулировка для получения максимального качества звука

При настройке рекомендуется использовать качественные измерительные приборы и специальные тестовые сигналы.

Особенности звучания гибридных усилителей

Гибридные УНЧ обладают уникальным звуковым почерком, сочетающим лучшие качества ламп и транзисторов. Какие особенности отмечают слушатели:

• Мягкое и «воздушное» звучание средних частот
• Хорошая детальность и прозрачность высоких
• Глубокий и упругий бас
• Широкая звуковая сцена с точным позиционированием инструментов
• Отсутствие резкости и «песочности» в звуке

При правильной реализации гибридная схема позволяет получить звучание очень высокого уровня, сравнимое с дорогими Hi-End усилителями.

Преимущества самостоятельной сборки гибридного УНЧ

Создание гибридного усилителя своими руками дает ряд преимуществ по сравнению с покупкой готового устройства:

• Возможность точной настройки звучания под свой вкус
• Глубокое понимание принципов работы усилителя
• Существенная экономия средств
• Удовлетворение от создания сложного устройства своими руками
• Возможность дальнейшей модернизации и улучшения конструкции

Самостоятельная сборка — отличный способ получить качественный усилитель и приобрести ценный опыт в радиоэлектронике.

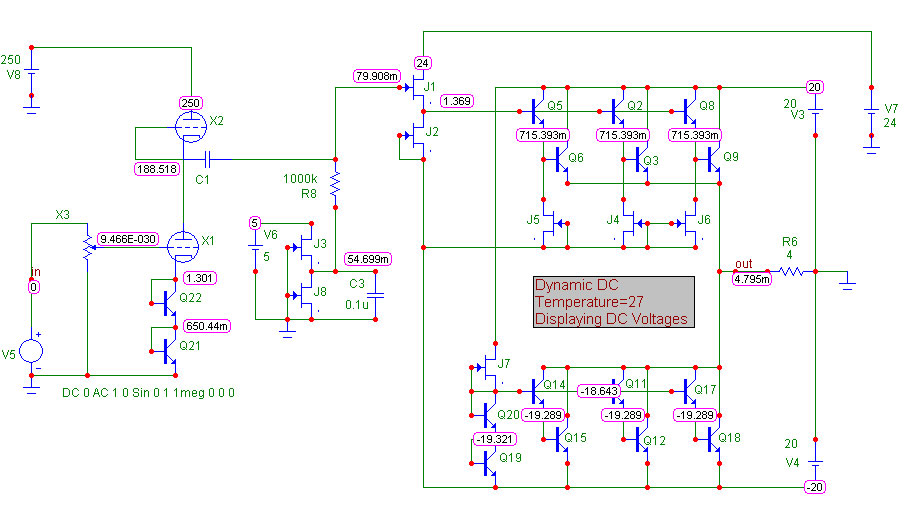

Схема гибридного лампово-транзисторного УНЧ для наушников и АС

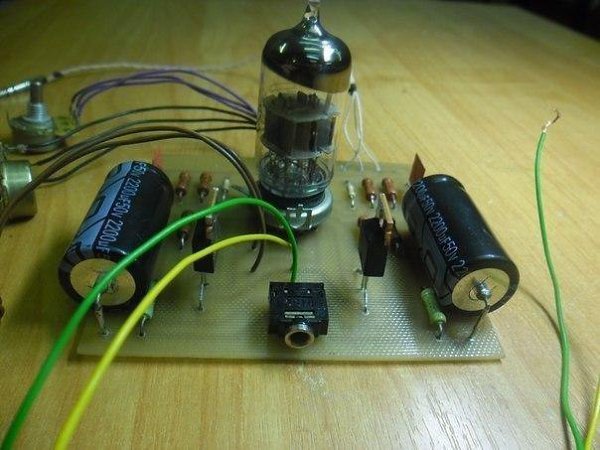

Всем ценителям лампового звука выношу на суд свою конструкцию лампово-полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми добрый десяток лет.

Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому. Вся советская техника до появления кремниевых полупроводников строилась либо на лампах либо на германиевых транзисторах. При всех своих минусах германий имеет очевидные плюсы перед кремнием. Прилагаю в доказательство таблицу физических свойств германия и кремния.

Изначально мною был построен усилитель НЧ на мощных транзисторах П210в, качеством и звучанием которого я остался очень доволен. Через некоторое время я решил соединить лампы и транзисторы. Идея не нова и изрядно потертая.

Много конструкций было найдено на просторах интернета, но из всего множества схем была найдена только одна схема лампы плюс германий, да и то как мне показалось неоправданно-мудреная.

Я решил подойти иначе к постройке задуманного усилителя взяв за основу классическую двухтактную схему, на основе которой строились все усилители со времен появления транзисторов и схему ремейк, лампа плюс полевой транзистор.

Как видно из схемы ламповая часть с транзистором осталась без изменений. Эта схема предлагается многим радиолюбителями как усилитель для наушников. В последствии оказалось очень удобно иметь ламповый усилитель НЧ для наушников и на акустику — построенный на транзисторах. Схема в особом описании не
нуждается, при правильной сборке все начинает работать сразу.

Для удобства мною была поставлена кнопка на две пары контактов для отключения транзисторной части от ламповой, что в свою очередь избавило от необходимости отключать колонки от усилителя при использовании наушников. Но при желании можно одновременно слушать и ухи и колонки — кому как нравится.

Несколько слов о настройке транзисторной части. Необходимо установить половину напряжения питания относительно выхода. Устанавливается подстроечным резистором,который желательно применить многооборотистый. Возможно придется подобрать резисторы в базах выходных транзисторов в пределах 150-300 ом. Эта величина зависит от буквы в серии транзистора. Вот пожалуй и вся настройка.

При данном комплекте транзисторов и источнике питания 22В, на выходе имеем около трех ватт. Конечно мощность небольшая, но этого достаточно чтобы с комфортом насладиться звучанием германиевой схемы вкупе с лампой. Можно было конечно использовать транзисторы П217 что дало бы 10 ватт мощности или же ГТ705 или ГТ806, соответственно заменив остальные транзисторы на противоположную проводимость. В таком случае пришлось бы делать два независимых источника питания.

Так как транзисторы эти прямой проводимости то в данном включении с лампой схема работать отказывается. Немного поразмыслив пришлось пожертвовать выходной мощностью но зато избавил себя от перспективы разбирать трансформатор и мотать еще одну обмотку, по причине отсутствия подходящих трансформаторов с двумя вторичками.

Если все же кому то захочется что то по мощнее то вполне допустимо поставить две пары выходных транзисторов ГТ404. Желательно чтоб все транзисторы в схеме имели один буквенный индекс, что существенно упростит установку тока покоя да и вообще избавит от нежелательного перегрева выходных транзисторов. Для справки — транзистор ГТ404 имеет максимальную рассеиваемую мощность на коллекторе 0.6 Ватт но хорошо отдает около 1.2 Ватта при 22 вольтах.

Хотелось бы отметить еще один момент, кто то возможно захочет умощнить схему применив в выходе кремниевые транзисторы на подобие КТ805. Сразу оговорюсь, да, применить можно но тогда теряется вся краска германиевой схемы и кроме того у вас появятся искажения типа ступенька. Кремневые транзисторы в такой схеме грешат этим недостатком, и убрать эту ступеньку не усложнив схему невозможно. Потребуется делать цепочку смещения на базы выходных транзисторов и усложнять обратную связь.

Германий же имеет преимущество в виду отсутствия искажений типа ступенька в данной схеме включения. Усилитель работает в классе АБ. Ну вот вроде самое основное по схеме сказано.

Теперь перейдем к блоку питания. В качестве трансформатора можно использовать любой мощность 15-20ватт. Мною был применен ТС-20, выдранный откуда-то на работе, не помню откуда. Все обмотки в нем уже имелись и по толку подходили что существенно упростило изготовления блока питания для УНЧ.

Для тех кто пожелает не использовать часть усилителя для наушников исключив транзистор irf630, необходимость в транзисторном стабилизаторе отпадает, поскольку сама схема оконечного усилителя не критична к хорошо отфильтрованному и стабилизированному источнику питания и работает от простейшего выпрямителя с одной емкостью в 4700 мкФ. Фон переменного тока полностью отсутствует.

Сама же схема стабилизатора необходима для варианта с полевиком, поскольку схема линейная работающая в классе А и потребляет около 2 ампер , то ей необходима хорошая фильтрация дабы устранить фон переменного напряжения. Накал лампы тоже нужно питать постоянкой с делителем на резисторах, что изображен на схеме.

Применив все выше указанное вы избавите себя от проблемы фона переменного тока в наушниках. Есть схемы источника питания на LM317 или же на регулируемых кренках, к примеру КРЕН142ЕН8. Плюс ко всему в таких схемах используются цепочки R-C фильтров. Резисторы очень сильно греются. И еще мною было обнаружено что при использовании выпрямителя на вышеуказанных микросхемах, при отсутствии сигнала в наушниках наблюдается довольно сильное шипение.

Это шипение так для меня и осталось загадкой. По этому и была взята сама обычная схема на двух транзисторах.

Марку стабилитронов не указал по причине того что придется подобрать три или два штуки таким образом чтоб на выходе получилось 22-27 вольт. Больше указанной величины подымать не стоит, а то спалите ГТ-шки.

Проблему щелчков в наушниках при включении решил просто запараллелив стабилитроны емкостью в 2200 микрофарад. Cекрет в том что при включении напряжение на выходе блока питания появляется постепенно, в течении 20 секунд возрастает до нормального рабочего. И второй плюс — конденсатор включенный таким образом очень хорошо сглаживает пульсации на выходе блока питания(БП).

Теперь несколько слов о корпусе. Не мудря и не изобретая велосипеда взял обыкновенный корпус от компьютерного сидюшника, последний и был выдран мною со списанного хлама на той же работе. Как видно из фотографий трансформатор находится под круглой частью корпуса (консервная банка от горошка), что само по себе является хорошим экраном.

На радиаторы закреплены выходные транзисторы через слюдяные прокладки, намазанные термопастой. Транзисторы крепятся посредством двух алюминиевых квадратных планок с дыркой по середине, куда и воткнуты с натяжением. В качестве украшательства были применены прослойки из оргстекла, выточенные вручную и подсвечены светодиодами.

В гнезда ламп были воткнуты трехцветные светодиоды, плавно меняющие цвет. В конечном итоге получилась вот такя конструкция что очень симпатично светится и радует хорошим теплым звуком. Мною было собрано множество конструкций на германии и можно сказать с уверенностью что несмотря на свои недостатки в виде очень низкой рабочей частоты менее 1 МГц и максимальной полосой пропускания не выше 18КГц в унч, что ни один кремниевый, будь то транзисторный или микросхемный, с супер параметрами, усилитель не звучит так как германиевый усилитель.

При наличии необходимых компонентов все в ваших руках, данная конструкция предложена как мотивация к творческой деятельности и для тех кто хочет собрать нечто подобное.

Автор: Сэм.
