Скрутка витой пары: 4 способа соединения и их особенности

Как правильно соединить витую пару. Какие существуют методы скрутки проводов. Чем отличаются способы соединения витой пары. Какой способ самый надежный для скрутки кабеля.

Что такое витая пара и зачем ее соединять

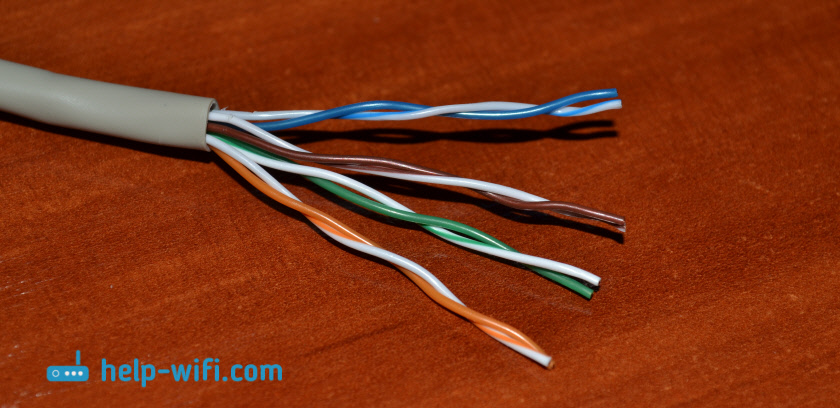

Витая пара представляет собой тип кабеля, состоящий из нескольких пар изолированных медных проводников, скрученных между собой. Она широко используется для передачи данных в компьютерных сетях. Иногда возникает необходимость удлинить или отремонтировать такой кабель, для чего требуется правильно соединить его разорванные концы.

Метод скрутки проводников

Самый простой способ соединить витую пару — это скрутка одинаковых по цвету проводников. Как это сделать:

1. Зачистить оба конца кабеля от внешней изоляции на 3-4 см.
2. Разобрать пары проводников и зачистить их от изоляции.
3. Скрутить между собой проводники одинакового цвета.
4. Выровнять и обрезать концы скрученных проводников.
5. Обмотать место соединения изолентой.

Этот метод подходит как временное решение, но может привести к затуханию сигнала. Не рекомендуется для постоянного использования.

Пайка витой пары

Более надежный способ соединения — это пайка проводников. Для этого понадобится паяльник, припой и флюс. Процесс пайки:

1. Зачистить и подготовить концы проводов, как при скрутке.
2. Скрутить одинаковые жилы.
3. Нагреть скрутку паяльником и равномерно нанести припой.
4. Заизолировать каждое соединение термоусадочной трубкой.
5. Обмотать все вместе изолентой.

Пайка обеспечивает надежный контакт, но требует определенных навыков работы с паяльником.

Использование соединительных клемм

Удобный способ соединения витой пары — использование специальных клемм (скотч-локов). Они представляют собой пластиковые изделия с металлическими контактами внутри. Процесс соединения:

1. Зачистить концы кабеля от внешней изоляции.
2. Разложить проводники для обжима.
3. Установить клеммы на каждую пару проводников.
4. Обжать все жилы в клеммах.

Этот метод не требует зачистки проводов и прост в использовании. Однако соединение может быть ненадежным при механических воздействиях.

Применение соединительных коробок

Самый профессиональный способ соединения витой пары — использование специальных соединительных коробок. Они содержат печатную плату с контактами для врезки проводников. Как использовать:

1. Зачистить концы кабеля от изоляции.
2. Разложить проводники по цветам.
3. Вставить проводники в соответствующие контакты коробки.
4. Закрыть коробку, обеспечив надежную фиксацию проводов.

Этот метод обеспечивает минимальные потери сигнала и максимальную надежность соединения. Рекомендуется для постоянного использования.

Сравнение методов соединения витой пары

Давайте сравним описанные способы соединения витой пары по нескольким ключевым параметрам:

• Надежность: пайка > соединительная коробка > клеммы > скрутка
• Простота: скрутка > клеммы > соединительная коробка > пайка
• Скорость: клеммы > скрутка > соединительная коробка > пайка
• Качество сигнала: соединительная коробка > пайка > клеммы > скрутка

Как видим, каждый метод имеет свои преимущества и недостатки. Выбор способа соединения зависит от конкретной ситуации и требований к надежности и качеству.

Как выбрать оптимальный способ соединения витой пары

При выборе метода соединения витой пары следует учитывать несколько факторов:

• Назначение кабеля — для временного или постоянного использования
• Условия эксплуатации — влажность, механические воздействия
• Требования к качеству передачи сигнала
• Наличие необходимых инструментов и материалов
• Навыки выполнения работ

Для домашнего использования вполне подойдет метод скрутки или клеммы. Для офисных сетей лучше применять пайку или соединительные коробки. В ответственных участках сети рекомендуется использовать только профессиональные методы соединения.

Типичные ошибки при соединении витой пары

При самостоятельном соединении витой пары следует избегать следующих распространенных ошибок:

• Нарушение последовательности цветов проводников
• Недостаточная зачистка изоляции
• Слабая скрутка или пайка
• Отсутствие изоляции места соединения
• Использование неподходящих материалов

Любая из этих ошибок может привести к ухудшению качества сигнала или полной неработоспособности кабеля. Поэтому важно внимательно выполнять все этапы соединения и проверять результат.

Как проверить качество соединения витой пары

После выполнения соединения витой пары рекомендуется проверить качество работы. Для этого можно использовать следующие методы:

• Визуальный осмотр — проверка отсутствия оголенных проводников и надежности изоляции
• Прозвонка мультиметром — проверка целостности всех пар проводников
• Тестирование кабельным тестером — проверка правильности разводки и качества сигнала
• Проверка работы сетевого оборудования — тестирование скорости и стабильности соединения

Только после успешного прохождения всех проверок можно считать соединение выполненным качественно и приступать к эксплуатации кабеля.

Заключение: какой способ соединения витой пары выбрать

Подводя итоги, можно дать следующие рекомендации по выбору метода соединения витой пары:

• Для временного ремонта подойдет простая скрутка с изоляцией
• Для домашнего использования оптимально применение клемм или пайки
• Для офисных сетей рекомендуется использовать соединительные коробки
• В ответственных участках сети лучше применять профессиональные методы

При выполнении работ важно соблюдать технологию и проверять качество соединения. При отсутствии опыта лучше обратиться к специалистам для обеспечения надежной работы сети.

Как соединить витую пару — 4 способа

13 февраля 2018 16:06

Умение нарастить сетевой кабель самому пригодится, если нужно удлинить или починить шнур, а обращаться к мастеру неохота.

Рассказываем о способах соединения витой пары и даем простые инструкции.

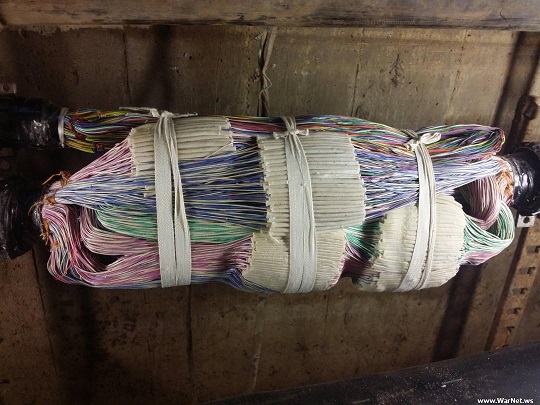

Метод №1: Скручивание проводников

Этот способ заключается в соединении проводников, которые имеют одно назначение, посредством скручивания и дальнейшей изоляции жил. Такой подход используется, когда необходимо распределить шнуры в распаечных коробах, а также при подключении розеток или же выключателей. Применяется он и тогда, когда нужно соединить разорванную электроцепь.

Провода соединяются по той же технологии: четырех или восьмижильный шнур разбирают на проводники, а затем одинаковые жилы соединяют друг с другом.

Стоит отметить, что подобное соединение может повлечь за собой затухание сигнала. Впрочем, этот метод подойдет как временное решение, поскольку провод все же будет работать.

Что понадобится для скрутки:

• стриппер;
• инструмент для удаления оплетки;
• оловянный припой около 0,3-0,5 мм;
• спички;
• термоусадка 1,5 мм до нагревания, после — 0,75 мм;
• изолента.

Теперь займемся собственно скруткой:

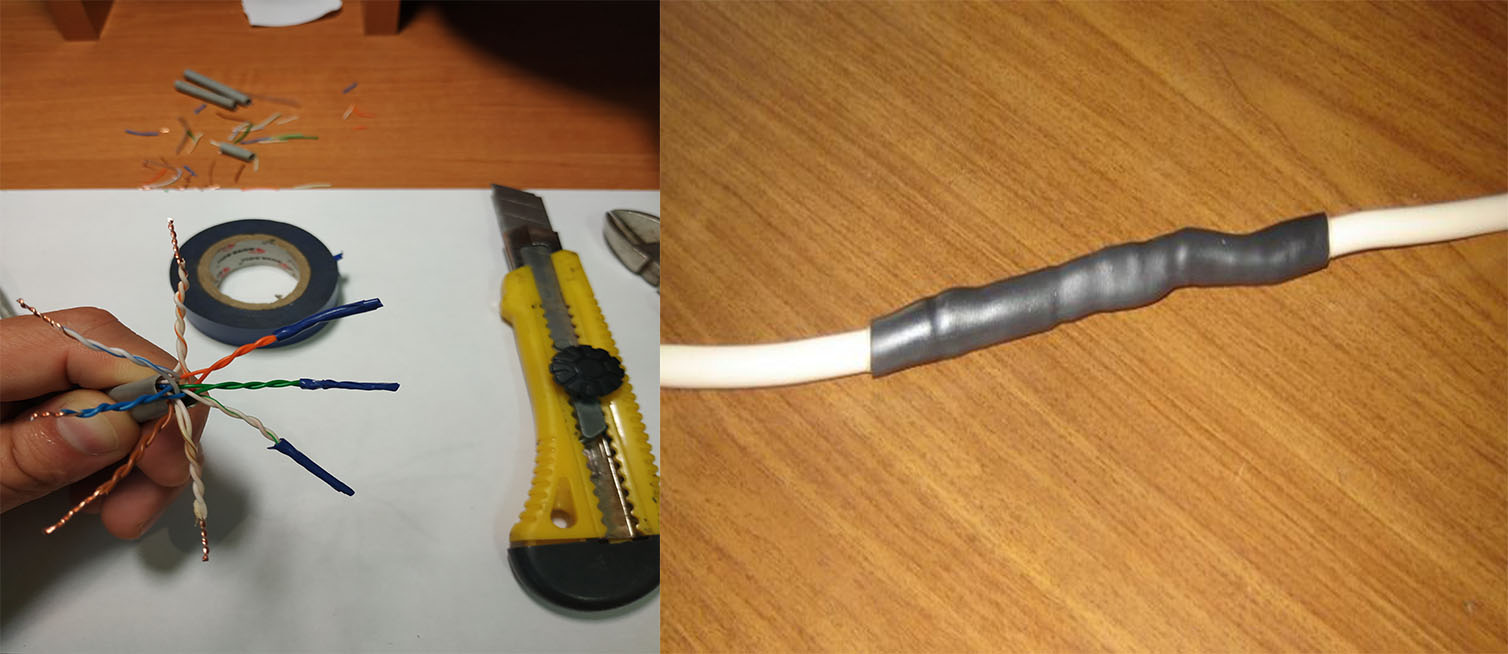

1. Зачищаем оба кабеля от наружной изоляции: снять нужно 3-4 см оболочки.

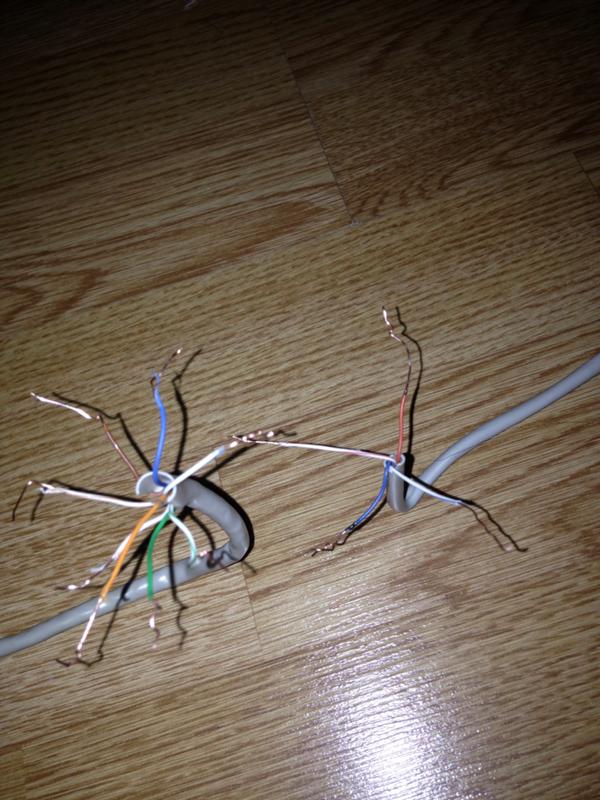

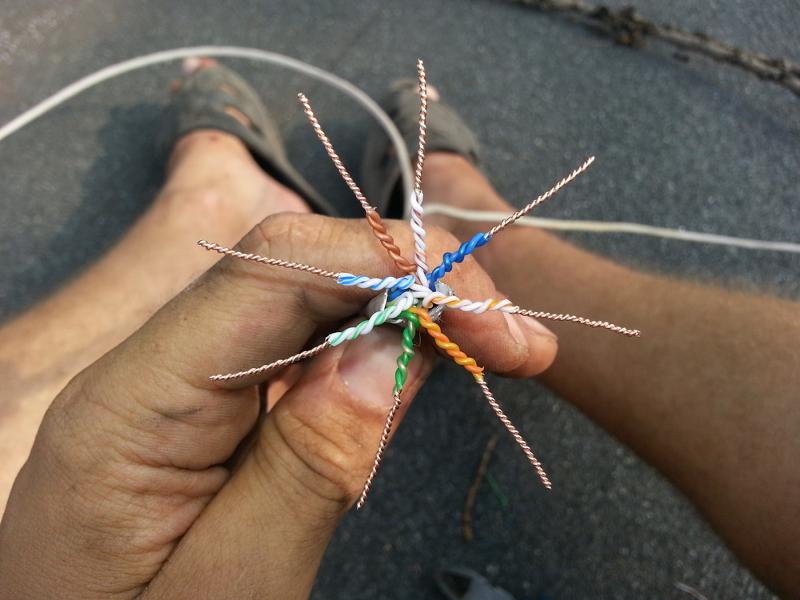

2. Разбираем проводники и зачищаем их. Одинаковые по цвету жилы скручиваем друг с другом.
3. Ровняем кончики.
4. Обматываем припоем.
5. Скрученные концы нагреваем огнем и изолируем их термоусадкой.
6. Выполняем монтаж изоленты.

Если все получится аккуратненько, шнур практически не изменит форму. Это позволит протянуть его через отверстие в стене или же спрятать в плинтус.

Совет: как можно раньше замените полученный кабель целым заводским проводом.

Метод №2: Пайка

Если умеете обращаться с паяльником, этот способ — для вас. Он позволит создать надежное соединение и не менять провод впоследствии.

Для спайки шнуров понадобится стандартный паяльный набор, состоящий из собственно паяльника, припоя, флюса и зачистного инструмента. Также потребуются изоляционные материалы: термоусадочная трубка, изоляционная лента.

Как паять сетевой провод:

1. Снять с отрезков шнура наружную оболочку. Ее можно не только обрезать, а и немного разрезать вдоль и загнуть. Потом изоляцию можно вернуть на место.
2. Разобрать пары жил и зачистить их от изоляции. Сделать это лучше с помощью стриппера, поскольку кусачки или нож могут повредить проводники.
3. Скрутить пары одинаковых жил обоих шнуров, ориентируясь на цвет изоляции, и срезать лишнее.
4. Спаять скрученные жилы: нагреть, равномерно нанести припой по месту, где была выполнена скрутка.
5. Каждый спаянный провод заизолировать по отдельности, а потом — все вместе: участок коммутации хорошенько обматываем изолентой. Оголенных зон быть не должно.

Важно! Соединенные таким способом кабели нельзя размещать в сырых помещениях, и уж тем более на улице. Если этого не избежать, следует по-максимуму герметизировать место спайки, воспользовавшись полимерным гибким рукавом.

Метод №3: Соединение с помощью клеммы

В электрике, как слаботочной, так и силовой, используются специальные клеммы — скотчлоки, с помощью которых соединяют шнуры друг с другом. Такие аксессуары представляют собой изделия, выполненные из пластика, и оснащенные контактами из металла.

Материал приспособлений не повреждается растворителями. Внутри свободное пространство клемм заполнено гелем. Он защищает контакты от влаги.

Главное достоинство скотчлоков заключается в экономии времени: не нужно зачищать провода, обматывать место коммутации изолентой. Однако это касается только тех шнуров, которые будут располагаться в плинтусе, стене или коробе.

Как использовать:

• Снять верхнюю оплетку с обоих концов кабеля.
• Подготовить проводники к обжимке, разложив жилы.
• Установить клеммы.
• Поочередно обжать все жилы.

Полученное соединение будет похоже на гирлянду, поскольку скотч-локи будут торчать, а компактно спрятать их не получится. Однако за герметичность переживать не придется: хотя выглядеть коммутация будет неаккуратно, надежности хватит. Но стоит учитывать, что работать такой провод будет так же, как и восстановленный посредством скрутки.

• Скотчлок 8А-тип (односторонний, 2 провода 0,5…0,9 мм), оранжевый Kingda, 100шт.

  Код товара: 15378 Нет в наличии

  196грн.

  Количество: 100 шт. Тип: 8A. Применение: для сращивания.

Метод №4: Соединитель

Существует простой способ, заключающийся в использовании специального устройства — адаптера, выполненного в виде компактной коробочки. Такие аксессуары стоят недорого, отличаются простотой в применении.

Для использования переходников есть условие: чтобы скрепить два отрезка шнура, необходимы не только адаптеры, а и коннекторы: компьютерные вилки для выполнения коммутации. Другими словами, такой метод можно применять только с опрессованными шнурами.

Кабель обжимается коннекторами по прямой или же перекрестной схеме соединения внутренних жил. Выбирать схему следует, основываясь на назначении проводов.

Сделать провод длиннее, используя соединители rj-45, нетрудно: в порты, которые расположены по обеим сторонам приспособления, необходимо вставить коннекторы наших патч-кордов.

Примечание: существуют и специальные сращиватели витой пары, которые напоминают вышеуказанные переходники. Однако тут необходимо заделывать проводники в переходник с помощью специального инструмента. Так что потребуются навыки.

Нарастить интернет-кабель можно несколькими способами. Скрутка и клеммы — довольно простые, однако, являются скорее временным решением проблемы. Пайка — очень надежный метод, который впрочем требует навыков использования паяльника. А вот применение соединителей представляет собой весьма простой способ.

Теги: Витая пара

Как соединить витую пару?

23 7 2019

Существует несколько вариантов соединения любых проводов, в том числе витую пару.

• Способ №1

Скрутка. Данный метод  не требует абсолютно никаких вложений. Однако, длинна размотки пар не по стандарту и ненадежность соединения могут сыграть против Вас. Сбои при передаче данных, потеря контакта при любом механическом воздействии на кабель, потеря производительности — эти несколько последствий которые непременно возникнут со временем если использовать данный вариант соединить витую пару. К слову, профессиональные монтажники никогда не прибегнут к подобному решению, если конечно дорожат репутацией

• Способ №2

Спайка. Єто решение уже лучше чем простая скрутка. Но реализация такого соединения требует определенной сноровки и мастерства владения паяльником. К тому же, место спайки необходимо заизолировать. Представьте, как неудобно обматывать изолентой каждую пару. Такой вариант также принадлежит к кустарным методам соединения витой пары

• Способ №3

Соединение жил витой пары с помощью скотчлоков. Это уже можно квалифицировать как полу-профессиональный. К нему прибегают когда под рукой нет соединительных коробок. Гель внутри скотчлока надежно изолирует соединение от проникновения влаги и воздуха.

После непосредственного обжима, соединения витой пары необходимо зафиксировать изолентой. Из недостатков данного  метода следует выделить: ненадежность соединения при механическом воздействии на кабель. При определенном усилии провод может попросту выскочить из скотчлока. Также следует отметить эстетическую сторону. Жгут обмотанных изолентой проводов со скотчлоками не всегда впишется в интерьер или поместится в короб.

В общем, этот вариант соединения витой пары имеет право быть, однако является полевым способом которым пользуются профессионалы если в наличии нет других специальных устройств. А именно:





Для качественного соединения жил витой пары UTP и FTP используются соединительные коробки. Внутри расположена печатная плата с врезными контактами IDC. Заделка жил осуществляется аналогично заделке в патч-панель или модуль keystone.

Данный вариант соединить витую пару является рекомендованным стандартами по СКС. При его использовании соединение имеет максимальную производительность, минимальные потери сигнала и является единственным правильным методом соединения двух сегментов витой пары

---

Когда стоит задача соединить витую пару, которая уже обжата коннекторами RJ-45, то кустарные методы здесь бессильны. Для таких случаев существует соединительная коробка для коннекторов. Данная модель подойдет для соединения как экранированной витой пары, так и не экранированной. Внутри также печатная плата к которой припаяны контакты разъемов. При использовании данного устройства потери сигнала абсолютно минимальны

---

Продолжая тему соединения витой пары, нельзя не обратить внимание на вопрос разветвления телефонного кабеля с коннекторами RJ-12. Точнее, как при наличии одного порта телефонной розетки подключить к ней до 3-х офисных устройств? Осуществлять эти задачи призван разветвитель RJ-12. Он имеет один разъем для подключения в телефонную розетку и 3 телефонных гнезда на выходе

---

Реализовать задачу из одного порта RJ-45 на 4 пары сделать два по 2 пары, например для голосовых приложений — может специальное устройство Y-адаптер. Основная его функция — преобразование одной 4-парной розетки в две индивидуальные 2-х парные 8-позиционные розетки. Стоит отметить, что из одного порта раздающего интернет, например на модеме, с помощью данного устройства сделать два раздающих интернет — не получится. Для этого нужен маршрутизатор или сетевой коммутатор
