Как подключить совмещенную розетку с выключателем: пошаговая инструкция по монтажу

Как правильно подготовиться к установке комбинированной розетки с выключателем. Какие инструменты понадобятся для монтажа. Как провести разметку и сверление отверстий. Как установить монтажную коробку и подключить провода. Как завершить установку и проверить работоспособность.

Необходимые инструменты и материалы для монтажа

Перед началом работ по установке совмещенной розетки с выключателем необходимо подготовить следующие инструменты и материалы:

• Электрическая дрель или мощный шуруповерт
• Коронка для сверления отверстия диаметром 68 мм
• Крестовая и плоская отвертки
• Электротехнический и монтажный ножи
• Монтажный уровень
• Измерительный прибор или тестер напряжения
• Монтажная коробка подходящего размера
• Провода и кабели необходимого сечения
• Совмещенная розетка с выключателем

Наличие всех необходимых инструментов и материалов позволит выполнить монтаж быстро и качественно. Помните о технике безопасности — все работы должны производиться только при отключенном напряжении!

Подготовка к монтажу: разметка и сверление отверстий

Правильная разметка — залог аккуратной установки. Как провести разметку для монтажа совмещенной розетки с выключателем?

1. С помощью уровня и линейки нанесите на стену вертикальные и горизонтальные линии в месте предполагаемого размещения изделия.
2. Используя монтажную коробку в качестве шаблона, отметьте центры будущих отверстий.
3. Просверлите отверстия коронкой нужного диаметра (обычно 68 мм).
4. Монтажным ножом удалите перегородку между отверстиями, если она образовалась.
5. Аккуратно извлеките провод из стены.

Точность разметки и аккуратность сверления обеспечат надежную фиксацию изделия и облегчат дальнейший монтаж. Не забудьте проверить отсутствие напряжения в месте работ!

Установка монтажной коробки и подготовка проводки

После сверления отверстий следует установить монтажную коробку и подготовить проводку. Как это сделать правильно?

1. Удалите заглушки на коробке, отвечающие за соединение между собой и ввод кабеля. Их можно надрезать ножом и выдавить пальцем.
2. Если используете две коробки, соедините их с помощью специального элемента.
3. Заведите кабель в коробку, оставляя запас по длине для удобства монтажа.
4. Установите коробку в подготовленное отверстие.
5. Закрепите коробку, закрутив монтажные лапки до упора в стену.
6. Разведите жилы кабеля внутри коробки.
7. Зачистите концы проводов согласно маркировке на изделии.

Правильная установка монтажной коробки и подготовка проводки — важный этап, от которого зависит надежность и безопасность всей конструкции. Уделите этому особое внимание!

Подключение розетки: порядок действий

Подключение розетки требует внимательности и точности. Как правильно выполнить эту процедуру?

1. Снимите лицевую панель розетки с помощью отвертки.
2. Открутите винты клеммных зажимов.
3. Вставьте зачищенные концы проводов в соответствующие клеммы:
• Фазный провод (обычно коричневый) — в клемму L
• Нейтральный провод (обычно синий) — в клемму N
• Заземляющий провод (желто-зеленый) — в клемму с символом заземления
4. Затяните винты клемм, надежно фиксируя провода.
5. Установите розетку в монтажную коробку, закрепив ее винтами через отверстия в суппорте.
6. Проверьте надежность крепления, слегка потянув за корпус розетки.

Помните: правильное подключение проводов критически важно для безопасной работы розетки. Дважды проверьте соответствие проводов и клемм перед окончательной фиксацией!

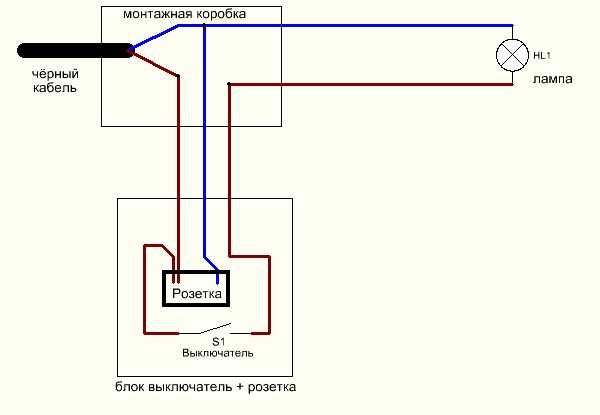

Подключение выключателя: пошаговая инструкция

После установки розетки переходим к подключению выключателя. Как это сделать правильно и безопасно?

1. Снимите клавишу выключателя, обычно она просто защелкнута.
2. Открутите винты клемм для ввода кабеля.
3. Подключите провода согласно схеме на основании выключателя:
• Входящий фазный провод — к клемме, обозначенной буквой L или стрелкой
• Выходящий провод к светильнику — к клемме с цифрой 1 или 2 (зависит от типа выключателя)
4. Надежно затяните винты клемм, фиксируя провода.
5. Установите выключатель в монтажную коробку, аналогично розетке.
6. Выровняйте положение выключателя относительно розетки, используя специальные риски на суппорте.
7. Окончательно зафиксируйте выключатель, затянув монтажные винты.

Правильное подключение выключателя обеспечит его надежную и безопасную работу. Не забудьте проверить прочность крепления и отсутствие оголенных проводов!

Завершение монтажа и проверка работоспособности

Финальный этап установки совмещенной розетки с выключателем — это завершение монтажа и проверка работоспособности. Как правильно выполнить эти важные шаги?

1. Установите декоративную рамку, объединяющую розетку и выключатель.
2. Установите лицевую панель розетки, зафиксировав ее винтом.
3. Защелкните клавишу выключателя на место.
4. Проверьте, нет ли люфта или перекосов в установленных элементах.
5. Включите напряжение на распределительном щите.
6. Проверьте работу выключателя, включив и выключив свет несколько раз.
7. Проверьте наличие напряжения в розетке с помощью тестера.
8. Убедитесь в отсутствии нагрева корпуса розетки и выключателя при работе.

Тщательная проверка после монтажа гарантирует безопасность и долговечность работы установленного устройства. Не пренебрегайте этим важным этапом!

Особенности установки совмещенной розетки с выключателем в разных типах стен

Монтаж совмещенной розетки с выключателем может различаться в зависимости от типа стены. Какие особенности нужно учитывать?

Установка в гипсокартон:

• Используйте специальные монтажные коробки для гипсокартона
• Применяйте ножовку для аккуратного вырезания отверстий
• Укрепите место установки дополнительными перемычками при необходимости

Монтаж в кирпичную или бетонную стену:

• Используйте перфоратор для создания отверстий
• Применяйте монтажные коробки с распорными лапками
• Используйте цементный раствор для надежной фиксации коробки

Установка в деревянные стены:

• Выбирайте монтажные коробки для деревянных поверхностей
• Используйте шурупы для крепления коробки
• Обеспечьте дополнительную изоляцию проводки

Учет особенностей материала стены позволит выполнить монтаж наиболее эффективно и надежно. Всегда выбирайте подходящие крепежные элементы и инструменты!

Меры безопасности при работе с электропроводкой

Работа с электропроводкой требует соблюдения строгих мер безопасности. Какие правила необходимо соблюдать при установке совмещенной розетки с выключателем?

• Всегда отключайте электричество на распределительном щите перед началом работ
• Используйте индикатор напряжения для проверки отсутствия тока в проводах
• Работайте с изолированным инструментом
• Не выполняйте монтаж в условиях повышенной влажности
• Используйте резиновый коврик или обувь с резиновой подошвой для дополнительной изоляции
• Не прикасайтесь к оголенным проводам и металлическим частям электроустановок
• При малейших сомнениях обратитесь к профессиональному электрику

Помните: безопасность превыше всего! Даже опытные мастера всегда соблюдают меры предосторожности при работе с электричеством. Не рискуйте своим здоровьем и жизнью!

как установить розетку или выключатель — INMYROOM

Ремонт на практике

Срочно необходимо установить розетку или выключатель в квартире, но вы имеете о монтаже лишь смутные представления? Наша пошаговая инструкция с фотоиллюстрациями – вам в помощь

Монтаж в стене электрической точки, розетки или выключателя на первый взгляд может показаться довольно простой и малозначимой задачей, особенно если сравнивать с остальными, более важными этапами ремонта. Однако постигая все тонкости этого процесса, начинаешь сомневаться в его простоте.

Специалисты Schneider Electric поделились с нами секретами правильного и безопасного монтажа электроустановочных изделий и монтажных коробок. Пошаговая инструкция с фотографиями прилагается.

Подготовка к работе

Для монтажа установочного электротехнического изделия понадобится:

• электрическая дрель или мощный шуруповерт;
• коронка для сверления отверстия диаметром 68 см;
• крестовая или плоская отвертка;
• электротехнический и монтажный ножи;
• монтажный уровень (Фото 1).

Важно: все работы должны производиться исключительно при снятом напряжении. Удостовериться в этом необходимо непосредственно в месте монтажа электротехнического изделия с помощью измерительного прибора или тестера напряжения.

Разметка и сверление

На место предполагаемого размещения пары розетка-выключатель при помощи уровня и линейки наносим разметку – вертикаль и горизонталь (2, 3). С помощью монтажной коробки Schneider Electric для гипсокартона размечаем центры будущих отверстий (4, 5). После этого дрелью со специальной коронкой высверливаем гипсокартон (6), монтажным ножом удаляем перегородку, которая возникла между отверстиями (7), и вытаскиваем провод.

Монтаж установочной коробки

У коробок удаляем заглушки, которые отвечают за соединение коробок между собой. Сначала заглушки следует надрезать монтажным ножом, а затем выдавить пальцем (8, 9). Теперь две установочные объединяем в одну конструкцию с помощью соединительного элемента (10, 11).

Затем удаляем еще одну заглушку, закрывающую отверстие для ввода кабеля (гофры). Она легко выламывается пальцем. Далее заводим кабель в коробки (12). Следует заметить, что для удобства монтажа кабель в гофре должен быть с запасом длины. Каждую коробку устанавливаем в свое место и закручиваем трехзаходные винты монтажных лапок до упора в гипсокартон (13).

Подготовка к подключению электроустановочных изделий

Розетки и выключатели, в частности изделия Schneider Electric серии Glossa, устанавливают в монтажные коробки двумя вариантами:

1.  крепеж винтами на монтажной коробке с помощью суппорта (14) – монтажной пластины изделия;

2. крепеж монтажными лапками (15).

Второй вариант может использоваться как дополнительное крепление. Перед установкой розеток и выключателей необходимо провести подготовительные работы, а именно, сделать разводку кабеля внутри монтажных коробок, развести жилы кабеля (16), зачистить жилы кабеля согласно маркировке на изделиях (17, 18, 19).

Подключение розетки

С розетки с помощью отвертки снимаем лицевую панель (20, 21), раскручиваем винты клемм (22) , жилы кабеля заводим в клеммные зажимы (23), после чего затягиваем винты клемм (24, 25). Устанавливаем розетки на винты монтажной коробки через специальные отверстия суппорта и фиксируем с помощью поворота изделия (26). Придерживая розетку, затягиваем винты, но не до самого упора.

Подключение выключателя

Как только розетка вмонтирована, можно приступать к подключению выключателя. Снимаем клавишу (27, 28), раскручиваем винты клемм для ввода кабеля (29), жилы кабеля заводим в клеммные зажимы (согласно схеме подключения промаркированной на основании (30, 31) и затягиваем винты клемм (32).

Аналогично розетке производим установку выключателя в монтажную коробку (33). На этой стадии необходимо выровнять и окончательно зафиксировать установленные устройства (для этого и не стоило затягивать винты монтажной коробки до конца). =»apple-interchange-newline»>Для идеального выравнивания на суппортах вырублены специальные ризки. При помощи отвертки соосность двух изделий легко выравнивается (34, 35).

Подтягиваем винты монтажных лапок для более жесткой фиксации (36). В нашем случае не нужно затягивать винты монтажных лапок с усилием, только до упора в стенку коробки.

Финальные работы

Устанавливаем двухпостовую рамку (37), лицевую панель розетки, фиксируя ее винтом (38, 39). Затем с небольшим усилием защелкиваем клавишу (40, 41). На этом монтаж считается завершенным (42, 43).

От редакции: в мастер-классе использованы установочные коробки Schneider Electric для гипсокартона, а также розетки и выключатели серии Glossa.

Как подключить розетку к выключателю света?

Прежде чем вы спросите, да, безопасно иметь розетку и выключатель света в одной цепи. Так что не беспокойтесь о подключении розетки к выключателю света. Если удобнее, чтобы проводка шла напрямую от коробки выключателя, делайте это.

Но вы должны сделать это правильно, подключив правильные провода к нужным клеммам. Вот краткое руководство по самостоятельному подключению штепсельной розетки к выключателю света.

Обратите внимание, что это руководство относится к односторонним переключателям. Но концепция, как правило, одинакова для других типов переключателей.

Идентификация проводов

С помощью отвертки откройте крышку распределительной коробки, стараясь не касаться металлических клемм.

Пока не отключайте питание от распределительной коробки. Вам нужно будет определить правильный горячий провод от сети.

Когда вы откроете распределительную коробку, вы найдете два кабеля, подключенных к переключателю, коричневый и синий.

Коричневый кабель обычно идет под напряжением от панели выключателя, а синий — нейтральный. Синий провод может быть обмотан коричневой лентой, показывая, что он действует как провод под напряжением, по которому подается питание на выключатель света.

Больше всего вам нужен кабель, идущий от панели выключателя. Это будет коричневый. Чтобы быть уверенным, выключите выключатель освещения, затем используйте тестер напряжения, чтобы проверить, какой провод все еще находится под напряжением. Это тот, что идет от сети.

Как только вы его идентифицируете, отключите питание этого выключателя света на панели выключателя. Если вы не уверены, какой переключатель на панели следует выключать, выключите все питание с помощью главного выключателя.

Вы также заметите два других провода. Заземляющий провод, подключенный к клемме заземления. Этот провод будет иметь зеленый и желтый рукав. В некоторых выключателях заземляющий провод может быть оголен.

Другой провод представляет собой пару проводов, концы которых соединены в колпачке или пластиковой клеммной колодке. Это нейтральные провода, которые соединяют светильник непосредственно с панелью выключателя.

Установка розетки

Удобнее всего установить розетку прямо под выключателем. Это упрощает прокладку новых проводов от выключателя к розетке за гипсокартоном.

В зависимости от того, где вы хотите разместить розетку, и от типа вашей стены, вам, возможно, придется демонтировать часть стены, чтобы проложить провода.

Сделайте отверстие для выпускной коробки, но не вставляйте коробку. Протяните кабель от распределительной коробки вниз к розетке. Убедитесь, что вы используете тот же калибр провода, что и проводка переключателя.

Подсоедините новый кабель к существующим проводам переключателя. Вам нужно будет соединить и зачистить отдельные провода для нейтрального, живого и заземления.

Добавьте нейтральный провод к двум нейтральным проводам переключателя и закрепите их клеммной колодкой.

Скрутите вместе новый заземляющий провод с заземляющим проводом переключателя и подсоедините их к клемме заземления переключателя.

Чтобы завершить подключение, снимите провод под напряжением выключателя и скрутите его вместе с проводом под напряжением, идущим к розетке. Подсоедините два скрученных провода обратно к клемме переключателя.

Установите на место крышку переключателя.

Подключение розетки

Вставьте новую коробку розетки и протяните через нее кабель. Сращивайте и зачистите отдельные провода и подключите их к нужным клеммам на розетке.

Вкрутите розетку на место и снова включите питание.

Включите свет, чтобы проверить, работает ли он.

Вы можете воткнуть что-нибудь в розетку, чтобы проверить, работает ли оно. Но более безопасный способ проверить розетку — мультиметром или тестером розеток.

Он не только сообщит вам, находится ли розетка под напряжением, но и правильно ли она подключена.

Любые другие советы о том, как подключить штепсельную розетку к выключателю света? Пожалуйста, оставьте их в разделе комментариев ниже.
