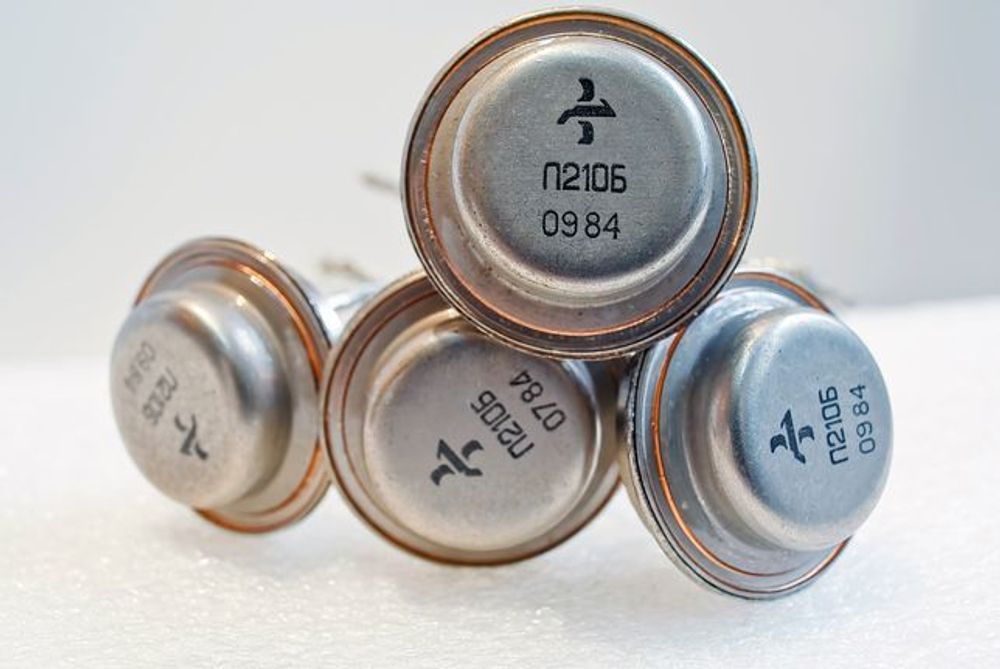

П210Б характеристики транзистора: аналоги, datasheet и распиновка

Технические характеристики транзистора П210Б позволяют ему работать в выходных каскадах УНЧ, преобразователях постоянного напряжения, переключающих схемах. Он является мощным, низкочастотным, германиевым p-n-p устройством. Изготавливается по сплавной технологии. Стоить отметить что транзисторы серии П210 разрабатывались для нужд оборонной промышленности и подвергались тщательной проверке. Не прошедшие проверку (П210Б и П210В) использовались в гражданских целях.

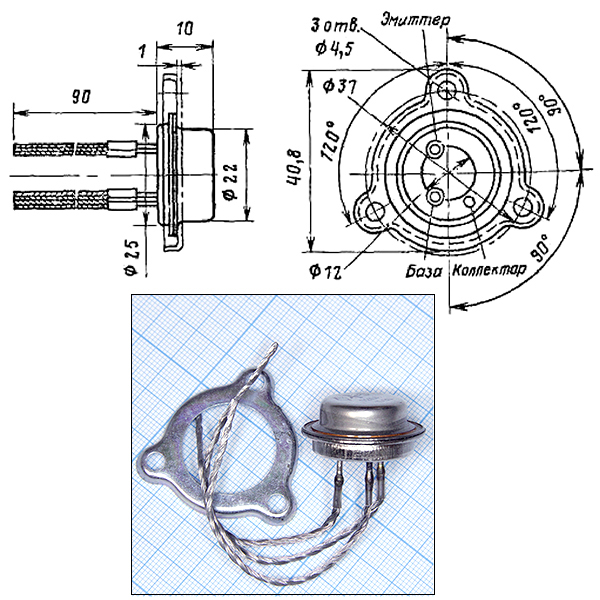

Цоколевка

П210Б производились в металлическом герметичном корпусе, маркировка наносилась сверху. Масса транзистора составляет 37 г. С его размерами и расположением ножек можно ознакомиться на рисунке ниже.



Технические характеристики

Давайте рассмотрим предельно допустимы характеристики транзистора П210Б, обычно они указываются в самом начале в любом datasheet, так как являются важными и их превышение неизбежно повлечёт к поломки устройства:

  • постоянный ток на коллекторе — 12 А;
  • постоянный ток проходящий через базу – 0,3 А;
  • напряжение К – Э (эмиттер замкнут на базу) – 40 В;
  • напряжение К – Э (база разомкнута) – 30 В;
  • напряжение К – Б (эмиттер разомкнут) – 65 В;
  • напряжение Э – Б – 25 В;
  • рассеиваемая мощность (с теплоотводом) – 45 Вт;
  • рассеиваемая мощность (без теплоотвода) – 1,5 Вт;
  • температура кристалла — <70 ОС;
  • температура окружающей среды от -55 до +60 ОС.

Электрические параметры, также важно знать при проектировании устройств и поиске замены. Данные параметры способен показать транзистор при обычной работе:

  • максимальная частота к-та передачи тока >100 кГц;
  • к-т усиления по току в схеме с общим эмиттером – 10 … 100;
  • крутизна характеристики >5 А/В;
  • начальный ток коллектора <8 мА;
  • обратный ток коллектора:
    • при tокт = +20 ОС — <15 мА;
    • при tокт = +60 ОС — <90 мА;
  • напряжение насыщения коллектор – эмиттер 0,6 … 2,5 В;
  • напряжение насыщения эмиттер — база 0,5 … 2 В;
  • напряжение отсечки переходной характеристики в схеме с ОЭ -0,3 В;
  • напряжение лавинного пробоя при Iк = 2,5 А и tокр = -55 … +60
    О
    С >40 В;
  • входное сопротивление в схеме с общей базой 0,4 Ом;
  • тепловое сопротивление кристалл — корпус 1 ОС/В;
  • тепловое сопротивление среда — кристалл 40 ОС/В;
  • тепловая постоянная кристалл — корпус 100 мкс.

Аналоги

Среди зарубежных устройств можно назвать такие аналоги П210Б: 2N457, 2N458, 6NU74, 7NU74, AD142, AD325, AD545, AUY21, AUY21A, AUY22, AUY22A. Существуют также отечественные изделия по похожим параметрам, например транзистор ГТ701А. В любом случае, перед заменой нужно проверить характеристики по технической документации.

Производители

Первоначально транзисторы серии П210 (скачать datasheet можно тут) изготавливались на трёх предприятиях: НИИ-35 (сейчас это завод НПП «Пульсар»), Ташкентские государственный завод п/я 125 (позже Ташкентский завод электронной техники) и Ереванский электротехнический завод (НПО «Транзистор»). Позже производство было передано заводу «Гамма» г. Запорожье. В начале 90-х они стали считаться неперспективными.

Схема блока питания на п210 – АвтоТоп

Регулируемый блок питания с защитой предназначен для питания портативных магнитофонов, диктофонов, радиоприемников, электромеханических игрушек, выполнения лабораторных работ по физике, химии, радиоэлектронике, а также для испытания электромагнитных реле и мн.др. Выходное напряжение прибора можно плавно изменять от 0 до 50 В, при этом амплитуда пульсации на выходе не будет превышать 25 мВ. Характерной особенностью блока питания является то, что при токе нагрузки больше 250 мА и при коротком замыкании в цепи нагрузки прибор автоматически отключает выходное напряжение, подводимое к зажимам Кл1 и Кл2. Одновременно включается двухтональная сирена, оповещающая нарушение режима блока питания и включение защиты.

Рассмотрим принципиальную схему блока питания. При включении S1 загорается неоновая лампа h2. Яркость ее свечения зависит от сопротивления R1. Питание со вторичной обмотки трансформатора Т1 поступает на выпрямитель, собранный на диодах V1—V4 по мостовой схеме. Через гасящее сопротивление R3 пульсирующее напряжение с выхода выпрямителя поступает на параметрический стабилизатор, собранный на стабилитроне V5. R3 определяет режим работы стабилитрона. Для сглаживания пульсаций после выпрямителя включен конденсатор C1. Параллельно V5 включен переменный резистор R5, движок которого соединен с базой транзистора V8, выполняющий функцию эмиттерного повторителя. Следовательно, напряжение на базе регулирующего транзистора V9 и на зажимах Кл1 и Кл2 зависит от положения движка переменного резистора R5. Конденсатор С3, как и С1, сглаживает пульсацию.
Двухтональная сирена запитывается от выпрямителя, который собран на диоде V6 (по схеме однополупериодного выпрямителя). Конденсатор С2 — сглаживающий, а сопротивление R2 — гасящее. Питание с катода стабилитрона V7 поступает на подвижный контакт реле К1.2.
Сирена собрана на микросхеме МС1. Ее элементы MC1a и МС1б используются в качестве тактового генератора с частотой около 1 Гц, а МС1в и МС1г — генератора с частотой 400 Гц. Частота первого генератора зависит от сопротивления R8 и емкости конденсатора С4, а второго — от R9 и С5. Выход МС1г подключен к первичной обмотке выходного трансформатора Т2, вторичная обмотка которого подключена к динамической головке В1.
Рассмотрим работу двухтональной сирены совместно с блоком питания. Если ток в цепи нагрузки превысит 250 мА (его величина регистрируется прибором РА1), то падение напряжения на R4 достигнет величины, при которой реле К1 включится и контакты К1.1 и К1.2 изменят свое положение. Приборы РА1 и PV1 отключатся, нагрузка обесточится, а R7 (эквивалент нагрузки) окажется подсоединенным к эмиттеру транзистора V9. Реле К1 останется во включенном состоянии, и в это, время сирена начнет оповещать, что режим использования блока питания нарушен. В этом случае надо отключить нагрузку регулируемого блока питания, а затем нажать (можно кратковременно) на кнопку S2. К1 обесточится, и контакты К1.1 и К1.2 возвратятся в первоначальное состояние.
Все обозначения деталей указаны на схеме. Вместо транзистора П210 (V8) можно использовать другие, например, П210А-П210Ш или П217 -П217Г с радиатором площадью не менее 100 см2, а транзистор П306А (V9) — на П303А-П304 с радиатором той же площадью.
Диоды V1—V4 можно заменить на КД202, Д214, Д231-Д234, диод V6 на Д7 с любыми буквенными индексами, стабилитрон V5 — на Д817А, а диод V7 — на КС156А, но при этом надо подобрать сопротивление R2.
Конденсаторы С2, С4 и С5 типа К50-6 или ЭМ.
Резисторы R3, R6, – МЛТ-2, ВС-2; R1, R2 – МЛТ-0,5; R8, R9 – МЛТ-0,125; R5 – СП-1; R4, R7 – БТ4685002-25 или С5-36В, ПЭВР, номинальная мощность которых должна быть не менее 25 Вт.
Реле К1 типа РЭС 22 (паспорт РФ4.500.129) или другие, имеющие срабатывающее при 7-10 В, а ток срабатывания не более 50 мА.
Микросхема МС1 – К155ЛА3. Неоновую лампу h2 можно заменить на ТН-0,3, при этом сопротивление резистора R1 нужно подобрать.
Измерительные приборы РА1 — миллиамперметр с током полного отклонения 300 мА, PV1 — вольтметр на 50 В.
Трансформатор Т1 намотан на сердечнике Ш20х30. Обмотка I содержит 1826 витков провода ПЭВ-2 0,31, обмотка II — 387 витков ПЭВ-2 1,0 и обмотка III — 58 витков ПЭВ-1 0,14. Выходной трансформатор Т2 от любого карманного приемника.
Динамическая головка В1 любая, с сопротивлением звуковой катушки 5-10 Ом.
Налаживание собранного блока питания с защитой следует начинать с проверки напряжений на выводах стабилитронов. На стабилитроне V5 должно быть 50 В, а на V7 — 5 В. Затем установите движок переменного резистора R5 в положение, при котором выходное напряжение будет максимально — к клеммам Кл1 и Кл2 подключите R7. Подбирая сопротивление резисторов R4 и R7, добейтесь, чтобы К1 включалось только при токе нагрузки 250 мА. После этого R7 подключите к контакту реле К1.1 и закоротите клеммы Кл1 и Кл2. Если R4 и R7 подобраны правильно, то при выходном напряжении от 12 до 50 В и токе нагрузки 250 мА реле К1 должно включаться.. Может случиться, что при крайнем нижнем положении движка резистора R5 выходное напряжение на клеммах Кл1 и Кл2 на выходе блока питания не будет равно нулю. В этом случае необходимо подобрать R6.

Транзистор П210.

Т ранзисторы П210 – германиевые, мощные низкочастотные, структуры – p-n-p.
Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Масса – около 37 г. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А – 60 Вт, П210Ш, П210Б и П210В – 45Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

Максимальное напряжение коллектор – эмиттер65 в, у П210В – 45 в.

Коэффициент передачи тока(паспортное значение) – у П210А –

17, у П210Ш – 21.
у П210Б, П210В – от 10.

Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б – 12 А, для П210Ш – 9А;

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в – не более 8 мА, У П210Б, П210В – не более 15 мА
При температуре окружающей среды +70 по Цельсию:
У П210А с напряжением коллектор-база 45в – не более 50 мА.
У П210Ш с напряжением коллектор-база 60в – не более 12 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более – 100 мкА.

Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
Это такие германиевые приборы как – 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
Цифра в скобке за наименованием – максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю – 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 – 60 вольт.

Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого – явно не годится, а возможно сойдет AUY22 и особенно – 2NU74.
В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

"Плохие" транзисторы.

П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму – нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались – для нужд "народного хозяйства".

Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них – в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем – все как в лотерее.

С другой стороны, "военные" П210 вели себя совершенно иначе.
Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" – наверное хреновая?! А вот поди-ж ты.

Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например – высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство – почему бы и нет?

Простое зарядное устройство для автомобильных аккумуляторов.

Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок – поэтому ток протекающий через резистор относительно невелик.

В качестве VT2 можно применить, как германиевые транзисторы П213 – П217, так и кремниевые – КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

Трансформатор мощностью минимум 250 ватт, лучше – 500, с напряжением вторичной обмотки 15 – 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 – 1 ампер, Пр2 – 5 ампер. Лампы Hl1 и Hl2 – индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.

Транзисторы МП39, МП40, МП41, МП42.

Транзисторы МП39, МП40, МП41, МП42 – германиевые, усилительные маломощные низкочастотные, структуры p-n-p.
Корпус металлостеклянный с гибкими выводами. Масса – около 2 г. Маркировка буквенно – цифровая, на боковой поверхности корпуса.

Существуют следующие зарубежные аналоги:
МП39 – 2N1413
МП40 – 2N104
МП41 возможный аналог – 2N44A
МП42 возможный аналог – 2SB288

Наиболее важные параметры.

Коэффициент передачи тока у транзисторов МП39 редко превышает 12, у МП39Б находится в пределах от 20 до 60.
У транзисторов МП40, МП40А – от 20 до 40.
У транзисторов МП41 – от 30 до 60, МП41А – от 50 до 100.
у транзисторов МП42 – от 20 до 35, МП42А – от 30 до 50, МП42Б – от 45 до 100.

Максимальное напряжение коллектор – эмиттер. У транзисторов МП39, МП40 – 15в.
У транзисторов МП40А – 30в.
У транзистора МП41, МП41А, МП42, МП42А, МП42Б – 15в.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером:
До 0,5 МГц у транзисторов МП39, МП39А.
До 1 МГц у транзисторов МП40, МП40А, МП41, МП42Б.
До 1,5 МГц у транзисторов МП42А.
До 2 МГц у транзисторов МП42.

Максимальный ток коллектора.20мА постоянный, 150мА – пульсирующий.

Обратный ток коллектора при напряжении коллектор-база 5в и температуре окружающей среды от -60 до +25 по Цельсию не более – 15 мкА.

Обратный ток эмиттера при напряжении эмиттер-база 5в и температуре окружающей среды до +25 по Цельсию не более – 30 мкА.

Емкость коллекторого перехода при напряжении колектор-база 5в на частоте 1МГц – не более 60 пФ.

Коэффициент собственного шума – у МП39Б при напряжении коллектор-база 1,5в и эмиттерном токе 0,5мА на частоте 1КГц – не более 12дб.

Рассеиваемая мощность коллектора. У МП39, МП40, МП41 – 150мВт.
У МП42 – 200мВт.

Когда-то, транзисторами этой серии комплектовали широко распространенные наборы радиоконструктора для начинающих. МП39-МП42 при своих, довольно крупных габаритах, длинных гибких выводах и простой распиновкe(цоколевке) идеально подходили для этого. Кроме того, довольно большой обратный ток, позволял им работать в схеме с общим эмиттером, без дополнительного смещения. Т.е. – простейший усилитель собирался действительно, на одном транзисторе, без резисторов. Это позволяло значительно упростить схемы на начальных этапах конструирования.

Транзисторы – купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы?
В основном здесь два варианта – либо купить, либо – получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки – можно купить. Если же нет – всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -"Гулливер".

Если же у вас, имеется какая-то старая, ненужная техника – можно попытаться добыть транзисторы (и другие детали) из нее.
Транзисторы МП39, МП40,МП41,МП42 можно найти в приемниках "Альпинист 405", "Вэф 12","Вэф – транзистор 17", "Геолог","Гиала","Кварц-401","Мрия 301","Россия 301","Сокол 4", "Спорт 301", "Юпитет 601", "Юпитер М", в магнитофонах – "Весна 3", "Романтик 3".
П210Б можно добыть из радиотрансляционных усилителей ВТУ -100. П210А и П210Ш – из списанных блоков питания военной радиостанции. Кроме того, иногда П210 можно встретить в промышленных лабораторных стабилизаторах напряжения.

Использование каких – либо материалов этой страницы, допускается при наличии ссылки на сайт "Электрика это просто".

ИНТЕРНЕТ-ПОРТАЛ БОЛГАРСКОЙ СОШ №1

Ваш IP: 91.146.8.87

Транзистор П210.

Т ранзисторы П210 – германиевые, мощные низкочастотные, структуры – p-n-p.
Корпус металлостеклянный. Предназначены для применения в переключающих устройствах, выходных каскадах усилителей низкой частоты, преобразователях постоянного напряжения.
Масса – около 37 г. Маркировка буквенно – цифровая.

Наиболее важные параметры.

Постоянная рассеиваемая мощность(Рк т max )коллектора с теплоотводом у П210А – 60 Вт, П210Ш, П210Б и П210В – 45Вт.

Предельная частота коэффициента передачи тока ( fh31э )транзистора для схем с общим эмиттером: не менее 0,1 МГц;

Максимальное напряжение коллектор – эмиттер – 65 в, у П210В – 45 в.

Коэффициент передачи тока(паспортное значение) – у П210А – 17, у П210Ш – 21.
у П210Б, П210В – от 10.

Максимально допустимый постоянный ток коллектора(Iк max) для П210А,П210Б – 12 А, для П210Ш – 9А;

Обратный ток коллектора при температуре окружающей среды +25 по Цельсию, у П210А с напряжением коллектор-база 45в и у П210Ш с напряжением коллектор-база 60в – не более 8 мА, У П210Б, П210В – не более 15 мА
При температуре окружающей среды +70 по Цельсию:
У П210А с напряжением коллектор-база 45в – не более 50 мА.
У П210Ш с напряжением коллектор-база 60в – не более 12 мА.

Обратный ток эмиттера при напряжении эмиттер-база 15в у П210Ш, не более – 100 мкА.

Существует масса зарубежных транзисторов, считающимися ВОЗМОЖНЫМИ аналогами П210.
Это такие германиевые приборы как – 2NU74(10), 2N457(7), AUY22(8), 2N456(5).
Цифра в скобке за наименованием – максимально допустимый ток. Как видите, ближе всего к П210 по этому показателю – 2NU74. По напряжению коллектор-эмиттор из предложенного ближе всего AUY22 – 60 вольт.

Если например, необходимо заменить вышедший из строя П210 в зарядном устройстве, где максимальный ток заряда больше 5 А, то например, 2N456 уже для этого – явно не годится, а возможно сойдет AUY22 и особенно – 2NU74.
В общем, в отношении предлагаемых возможных аналогов, приходится вести себя осмотрительно, тщательно проверяя их данные по каталогам(лучше использовать несколько разных источников).

"Плохие" транзисторы.

П210, как и многие другие "советские" полупроводниковые приборы разрабатывался и создавался главным образом для нужд "оборонки". Готовые образцы тщательно проверялись, и при отклонениях(по нагреву, коэффиц. усиления и т. д.) превышающих установленную норму – нещадно отбраковывались. Отбракованные детали не утилизировались а наоборот, использовались – для нужд "народного хозяйства".

Транзисторы "второго сорта"(П210Б и П210В) применялись в выходных каскадах усилитей радиотрансляционных точек, различных стабилизаторах напряжения, устройствах для подзарядки автомобильных аккумуляторов и т. д. Однако, кроме "второго", имелся еще и "третий" сорт.

Такие П210 по сути, хотя и сохраняли работоспособность но имели весьма значительный разброс параметров. Именно они и попадали на прилавки магазинов, а через них – в руки советских радиолюбителей. Бывало, что устройства собранные на таких транзисторах вполне прилично работали. Бывало и наоборот, в общем – все как в лотерее.

С другой стороны, "военные" П210 вели себя совершенно иначе.
Не открою гос. тайны, если скажу что большинство бортовых радиостанций советских танков, БМП, и т. д. в конце восьмидесятых годов 20-го века оставались ламповыми (выходной каскад на ГУ-50). Очень надежные, хотя и несколько громоздкие устройства. Для питания такой радиостанции от бортовых аккумуляторов, необходим специальный блок питания, включающий в себя преобразователь напряжения. За полтора года моей службы, не один из этих блоков (на П210) не вышел из строя.

А служить мне пришлось в военной части "постоянной готовности". Т.е. танки, БМП и БЭТРЫ не простаивали в боксах а активно эксплуатировались. Машины еженедельно учавствовали в учебных стрельбах, часто перемещались по пересеченной местности. Радиоаппаратура постоянно подвергалась воздействию сильной вибрации и толчков, перепадам напряжения в бортовой сети. Должна была ломаться, ведь "совковая" – наверное хреновая?! А вот поди-ж ты.

Мне кажется, что вместо пренебрежительного отношения П210 заслуживают скорее, взвешенного подхода. Едва ли кто-то будет пытаться сейчас собрать на них, например – высококлассный УЗЧ. Но такие вещи, как стабилизатор напряжения, зарядное устройство – почему бы и нет?

Простое зарядное устройство для автомобильных аккумуляторов.

Ниже приведена схема очень простого зарядного устройства с ручным регулированием тока зарядки.

Ток заряда выставляется с помощью переменного резистора, регулирующего сопротивление перехода коллектор-эмиттер транзистора VT1(П210). Коэффициент передачи тока транзистора П210 невысок, поэтому здесь добавлен дополнительный транзистор VT2. Коэффициент усиления полученного составного транзистора уже достаточно высок – поэтому ток протекающий через резистор относительно невелик.

В качестве VT2 можно применить, как германиевые транзисторы П213 – П217, так и кремниевые – КТ814 или КТ816. Для отвода тепла необходимо установить транзисторы на радиатор, площадью не мене 300 кв.см. Переменный резистор с мощностью рассеивания 0,5 ватт. Его номинал подбирается опытным путем и зависит от коэффициентов усиления используемых транзисторов.

Трансформатор мощностью минимум 250 ватт, лучше – 500, с напряжением вторичной обмотки 15 – 17 вольт. В диодном мосте используются любые выпрямительные диоды на максимальный рабочий ток не менее 5 ампер. Ток предохранителя Пр1 – 1 ампер, Пр2 – 5 ампер. Лампы Hl1 и Hl2 – индикаторы. В качестве их можно использовать любую сигнальную арматуру, в т. ч. и светодиодную, на напряжение 24 вольта.
