Как правильно протестировать ТДКС мультиметром. Какие измерения нужно провести для диагностики неисправностей. Как восстановить строчник своими руками.
Основные методы проверки строчного трансформатора
Строчный трансформатор (ТДКС) — один из важнейших компонентов в телевизорах с электронно-лучевой трубкой. Его неисправность часто приводит к полному отказу телевизора. Поэтому важно уметь правильно диагностировать ТДКС. Существует несколько основных способов проверки строчника:
- Прозвонка обмоток мультиметром
- Измерение сопротивления обмоток
- Проверка высоковольтного умножителя
- Тестирование в рабочем режиме
Рассмотрим подробнее, как выполнить эти проверки с помощью обычного мультиметра.
Прозвонка обмоток строчного трансформатора
Прозвонка — самый простой способ первичной диагностики ТДКС. Она позволяет выявить обрывы в обмотках. Для прозвонки выполните следующие действия:
- Установите мультиметр в режим прозвонки цепи
- Подключите щупы к выводам каждой обмотки по очереди
- При исправной обмотке мультиметр должен издать звуковой сигнал
- Отсутствие сигнала означает обрыв обмотки
Прозвоните все обмотки трансформатора, включая высоковольтную. Обратите внимание, что некоторые обмотки могут иметь большое сопротивление и не прозваниваться.
Измерение сопротивления обмоток ТДКС
Более точный метод диагностики — измерение сопротивления каждой обмотки. Это позволяет выявить не только обрывы, но и межвитковые замыкания. Порядок измерения:
- Переключите мультиметр в режим измерения сопротивления
- Измерьте сопротивление каждой обмотки
- Сравните полученные значения с эталонными из документации
- Значительное отклонение говорит о неисправности
Типичные значения сопротивлений обмоток ТДКС:
- Первичная обмотка — 2-10 Ом
- Вторичные обмотки — 10-100 Ом
- Высоковольтная обмотка — 100-500 Ом
Проверка высоковольтного умножителя
Высоковольтный умножитель — самая уязвимая часть ТДКС. Его неисправность часто приводит к выходу из строя всего трансформатора. Как проверить умножитель:
- Отсоедините высоковольтный вывод от кинескопа
- Измерьте сопротивление между выводом и корпусом
- Нормальное сопротивление — более 100 МОм
- Меньшее сопротивление говорит о пробое умножителя
Также проверьте сопротивление между выводами фокусировки и ускоряющего анода. Оно должно быть не менее 10-20 МОм.
Тестирование ТДКС в рабочем режиме
Окончательную проверку строчника можно выполнить только в рабочем режиме. Для этого потребуется специальный тестер ТДКС или работающий телевизор той же модели. Порядок проверки:
- Подключите проверяемый ТДКС вместо штатного
- Включите телевизор и проверьте наличие высокого напряжения
- Измерьте напряжения на всех выводах трансформатора
- Сравните полученные значения с номинальными
Отклонение напряжений более чем на 10-15% говорит о неисправности ТДКС.
Как восстановить строчный трансформатор своими руками
В некоторых случаях неисправный ТДКС можно отремонтировать самостоятельно. Наиболее распространенные методы восстановления:
- Замена высоковольтного умножителя
- Перемотка вторичных обмоток
- Восстановление изоляции обмоток
- Замена неисправных конденсаторов и диодов
Однако ремонт ТДКС — сложная процедура, требующая навыков и специального оборудования. В большинстве случаев проще и надежнее заменить неисправный трансформатор на новый.
Частые причины выхода из строя строчных трансформаторов
Знание типичных неисправностей ТДКС поможет быстрее локализовать проблему. Наиболее распространенные причины отказов:
- Пробой высоковольтного умножителя
- Межвитковое замыкание в обмотках
- Нарушение изоляции обмоток
- Выход из строя конденсаторов и диодов
- Механические повреждения сердечника
Часто выходу из строя ТДКС предшествуют проблемы в других узлах телевизора — блоке питания, строчной развертке и т.д. Поэтому важно проверять исправность всей схемы.
Меры предосторожности при работе с ТДКС
Строчный трансформатор — источник высокого напряжения, поэтому при работе с ним необходимо соблюдать правила безопасности:
- Перед проверкой обязательно разрядите высоковольтные цепи
- Не прикасайтесь к выводам ТДКС при включенном телевизоре
- Используйте инструменты с изолированными ручками
- Работайте только на обесточенном телевизоре
- При измерениях используйте щупы с изоляцией на 10 кВ и выше
Несоблюдение этих правил может привести к поражению электрическим током!
Заключение
Умение правильно диагностировать строчный трансформатор — важный навык для любого телемастера. С помощью простого мультиметра можно выявить большинство неисправностей ТДКС. Однако для полной проверки желательно иметь специальный тестер. При малейших сомнениях в исправности трансформатора лучше заменить его на новый — это обеспечит надежную работу телевизора.
РЕМОНТ
Сложности, возникающие при поиске неисправностей в телевизоре, особенно в блоке строчной развертки, знакомы многим радиолюбителям и ремонтникам. Для их решения автор публикуемой здесь статьи предлагает использовать простой тестер. Он позволяет проверить работу не только выходного каскада строчной развертки телевизоров и мониторов, но и импульсных источников питания, а также входящих в такие устройства индуктивных элементов.
При ремонте телевизоров, особенно современных, нередко встречаются неисправности, поиск и устранение которых вызывает определенные трудности не только у радиолюбителей, но и у телемастеров. Значительная их доля связана с дефектами строчной развертки. По настоящему актуальной эта проблема стала с появлением на отечественном рынке, а значит, и в ремонтных мастерских, телевизоров с цифровым управлением и обработкой сигналов, так как процесс поиска и устранения неисправностей в них связан со спецификой их работы. Об этом подробно рассказано в книге П.
Суть метода нагрузочного тестирования состоит в том, что на выходной каскад строчной развертки подают малое напряжение питания (около 15 В), существенно меньшее номинального и заменяющее источник питания аппарата. Импульсы на выходе подключенного к нему тестера, следуя с частотой, например, 15625 Гц для телевизора, имитируют работу транзистора выходного каскада. При этом в строчном трансформаторе и отклоняющей катушке вырабатываются колебания, довольно точно отражающие его работу, только амплитуда возникающих в нем токов и напряжении примерно в 10 раз меньше рабочей амплитуды. Используя такой тестер, а также миллиамперметр и осциллограф, проверяют работу выходного каскада. Практика показывает, что указанную проверку при поиске неисправностей в цепях строчной развертки целесообразно проводить всегда.
Рис. 1. Принципиальная схема нагрузочного тестера
Принципиальная схема нагрузочного тестера представлена на рис. 1. Его полевой транзистор VT1 играет роль силового ключа, подключаемого в необходимой полярности к транзистору выходного каскада строчной развертки.
На затвор полевого транзистора поступают импульсы с задающего генератора, собранного на микросхеме DD1. Длительность импульсов регулируют переменным резистором R4, а частоту следования — переменным резистором R1. Тумблер SA1 предназначен для переключения режимов проверки: «Тест.» или «Прозвонка» (об этом режиме будет рассказано дальше).
В режиме тестирования частоту генератора выставляют равной рабочей частоте импульсного преобразователя исследуемого устройства. Для строчной развертки телевизора она равна 15625 Гц, а для монитора VGA может быть 31,5 кГц или выше. В режиме «Прозвонка» частота генератора — около 1 кГц. Длительность импульсов и частоту для телевизора выбирают так, чтобы время открытого состояния полевого транзистора было равно 50, а закрытого состояния — 14 мкс.
Полевой транзистор зашунтирован защитным диодом VD1, повышающим надежность тестера. Он представляет собой быстродействующий пороговый ограничитель напряжения 350 В, защищающий транзистор от высоковольтных выбросов при тестировании.
Рис. 2. Печатная плата тестера
Конструктивно тестер выполнен в виде платы с отдельным блоком питания. Тестер собран на печатной плате из односторонне фольгированного стеклотекстолита, чертеж которой представлен на рис. 2.
В устройстве применены переменные резисторы СП4-1 или любые другие, подходящие по габаритам, постоянные резисторы МЛТ, ОМЛТ, С2-ЗЗН и т. п. Конденсаторы С2, С6 — любые оксидные с минимальным током утечки, остальные — К10-17 или КМ. Конденсатор С5 припаивают между выводами питания микросхемы DD1 либо со стороны печатных проводников, либо со стороны деталей, расположив его над ней. В качестве выходных выводов («Выход» и «Общий») использованы гибкие контакты от разъемов длиной 15…20 мм.
Налаживание сводится к установке меток частоты и длительности импульсов, соответствующих режимам тестирования, на шкалах переменных резисторов.
Нагрузочный тестер «навешивают» на плату проверяемого устройства — припаивают два гибких вывода («Выход» и «Общий») платы к точкам пайки коллектора и эмиттера выходного транзистора (соответственно) тестируемой строчной развертки так, как видно на 1-й с.
обложки. При этом нужно не забыть подать напряжение питания (+Uпит = 15 В) на ее выходной каскад. Схема подключения тестера и измерительных приборов к каскаду строчной развертки на примере импортного телевизора представлена на рис. 3.
Рис. 3. Схема подключения тестера и измерительных приборов к каскаду строчной развертки на примере импортного телевизора
Блоком питания тестера может служить любой источник постоянного напряжения 15 В, способный обеспечить ток до 500 мА.
Перейдем к самой проверке строчной развертки. Сначала проверяют (омметром) транзистор выходного каскада на пробой. Если он пробит, то перед началом тестирования его следует выпаять. В исправном состоянии транзистор не влияет на показания приборов.
Подключив тестер (по схеме на рис. 3), измеряют ток, потребляемый выходным каскадом. Если миллиамперметр покажет значение в пределах 10…70 мА, то это нормально для большинства выходных каскадов. Меньшее 10 мА значение указывает на наличие обрыва в цепях, а большее 70 мА (особенно более 100 мА) — на повышенное потребление тока выходным каскадом, строчным трансформатором или другими цепями, нагружающими источник основного питания аппарата.
При этом включение телевизора, если не разобраться в причине явления, скорее всего, может вызвать либо срабатывание защиты блока питания, либо выход из строя выходного транзистора. В таком случае необходимо выяснить почему увеличился потребляемый ток.
Пониженное потребление связано обычно с обрывами в элеклеитах и цепях выходного каскада или потребителях энергии, преобразуемой строчным трансформатором, например, в кадровой развертке. При повышенном потреблении нужно сначала определить, каким током оно вызвано — переменным или постоянным. Для этого их измеряют в двух режимах: переменный — при работе подключенного тестера, постоянный — при выключенном (закрытом) состоянии его выходного транзистора. Получить второй режим можно самыми разными способами. Например, просто отпаять вывод «Выход» от строчной развертки (что и делал автор). Однако для той же цели можно установить движок резистора R4 в крайнее верхнее (по схеме) положение или предусмотреть выключатель, замыкающий накоротко этот резистор.
Потребителями увеличенного постоянного тока служат конденсаторы с утечкой, пробитые полупроводниковые элементы или межобмоточное замыкание в выходном строчном трансформаторе (ТВС). Повышенное потребление переменного тока вызвано чаще всего межвитковым замыканием в ТВС, отклоняющей системе или других реактивных элементах, а также утечками во вторичных цепях ТВС.
Для того чтобы найти короткие замыкания или утечки во вторичных цепях ТВС, при измерениях выпрямленных напряжений можно использовать вольтметр постоянного тока. Следует помнить, что нагрузочный тестер только имитирует работу выходного каскада строчной развертки при напряжении питания, значительно меньшем номинального. При этом все вторичные выпрямленные и импульсные напряжения будут иметь значения, примерно на порядок меньшие номинальных.
Если измеряемое импульсное или постоянное напряжение существенно ниже, то нужно проверить элементы в цепях: конденсатор фильтра или выпрямительный диод, а также микросхему кадровой развертки (если она питается от ТВС).
Однако ориентироваться только на потребление тока для принятия окончательного решения о неисправности или исправности строчной развертки нельзя. Точнее, низкое потребление тока не всегда свидетельствует об исправности строчной развертки. Так, выявлен ряд дефектов, когда при тестировании потребляемый ток остается в пределах нормы. Например, в телевизоре SONY- KV-2170 при замыкании обмотки диодно-каскадного строчного трансформатора (ТДКС) на напряжение 24 В (питание кадровой развертки) потребляемый ток с 18 мА возрастает всего до 26 мА, а замыкание накальной обмотки на том же ТДКС вызывает повышение тока до 130 мА. Вероятно, это объясняется различным расположением катушек на магнитопроводе ТДКС и разными индуктивными связями с основной обмоткой. Кроме того, например, в телевизоре PHILIPS — 21PT136A потребляемый ток строчной развертки был равен 74 мА, а отключение всех нагрузок снизило его лишь до 70 мА. Это опять же не позволило однозначно судить о состоянии каскада.
Более точно сделать заключение о неисправности позволяет осциллограмма импульсов обратного хода на коллекторе ключевого транзистора.
Осциллографом можно также измерить длительность этих импульсов, которая зависит от работы цепей выходного каскада, в основном строчного трансформатора, конденсаторов обратного хода, отклоняющей катушки и проходных конденсаторов в цепи отклоняющей катушки. Длительность импульса указывает на то, имеется ли в цепях строчного трансформатора и отклоняющей катушки нужное согласование по времени и достигнут ли резонанс.
Рис. 4
При исправной строчной развертке наблюдаются импульсы правильной формы без паразитных резонансов и всплесков, как на рис. 4,а. Если их длительность находится в пределах 11,3… 15,9 мкс, можно с уверенностью сказать, что выходной каскад формирует нормальные импульсы обратного хода.
Пробитые диоды, межвитковые замыкания обязательно искажают осциллограмму. При замыкании в цепях нагрузки осциллограмма имеет вид, как на рис. 4,6. При пробое выпрямительных диодов осциллограмма выглядит так, как на рис. 4, в или г.
Когда результаты нагрузочного тестирования покажут наличие неполадок в выходном каскаде строчной развертки, ремонтнику, конечно, захочется проверить его компоненты, включая строчный трансформатор и отклоняющую катушку. Но если обнаруживается лишь небольшое отклонение от нормы по нагрузке и по длительности импульсов, то с этими основными компонентами, скорее всего, все в порядке. В таком случае незачем тратить время на их тестирование. Лучше продолжить измерения при включенном телевизоре и найти источник неисправности. Так будет значительно быстрее.
Следует предостеречь от касания руками элементов развертки при тестировании, так как при работе нагрузочного тестера на коллекторе выходного транзистора, выводах строчного трансформатора и умножителя возникают все же довольно высокие напряжения.
Существуют неисправности, при которых длительность импульсов может быть на границе допустимых значений или даже изменяться. Это может свидетельствовать либо о слабом шунтировании обмоток трансформатора, либо об обрыве какой-нибудь из нагрузок.
Проверка рассмотренным способом может оказать большую помощь при замене строчных трансформаторов и отклоняющих систем, когда не удается найти оригинальную деталь и приходится довольствоваться аналогами.
Методом нагрузочного тестирования можно выявить такие редкие неисправности, как мерцающие замыкания. Они связаны в основном с дефектами элементов, которые проявляются эпизодически. Один из таких дефектов — перетирание изоляции витков перегретых, плохо натянутых или незакрепленных по технологическим требованиям обмоток импульсных трансформаторов. Неравномерный нагрев обмоток и их расширение, с учетом вибрации в магнитном поле, создают условия для локального разрушения изоляции и возникновения мерцающих межвитковых замыканий. Тогда силовые транзисторы выходят из строя как бы внезапно и беспричинно.
Указанные дефекты требуют специальных методов диагностики и именно с применением активного режима работы трансформатора.
Теперь перейдем к проверке индуктивных элементов нагрузочным тестером в режиме «Прозвонка», о котором было упомянуто вначале.
Существует много методик резонансных проверок трансформаторов с использованием генераторов ЗЧ. Достоверность таких способов проверки такова, что, пытаясь проверить трансформатор, исследуя форму синусоиды или резонансную частоту обмотки, приходится часто только сожалеть о напрасно потраченном времени.
Ведь резонансная частота трансформатора зависит от числа витков, диаметра провода, свойств материала магнито-провода, ширины зазора. Много лет назад методом замыкания части витков катушки магнитной антенны (аналогично и в трансформаторе) резонанс смещали выше по частоте без особого ущерба для работы в резонансе. Поэтому витковые замыкания не сказываются на отсутствии резонанса, а только повышают его частоту, снижая добротность. Форма синусоиды на обмотке с замкнутыми витками может даже не искажаться. А может наблюдаться и несколько резонансов.
Одним из надежных способов проверки индуктивных элементов следует назвать прозвонку или оценку добротности. При выполнении прозвонки параллельно обмотке индуктивного элемента (строчного трансформатора, отклоняющей системы и т. п.) подключают конденсатор емкостью, например, 0,1 мкФ и подают импульсы с генератора длительностью около 10 мкс и частотой 1 …2 кГц. Для этой цели как раз и можно использовать задающий генератор нагрузочного тестера, установив переключатель SA1 в положение «Прозвонка» и отрегулировав частоту переменным резистором R1.
В образованном емкостью конденсатора и индуктивностью обмотки трансформатора параллельном колебательном контуре возникают затухающие через несколько циклов колебания (говорят: «контур звенит»). Скорость затухания зависит от добротности катушки. Если имеется короткозамкнутый виток, то колебания будут продолжаться не более трех периодов. При исправной катушке контур прозвонит 10 и более раз.
Рис. 5-6
Прозвонку строчного трансформатора можно выполнить, даже не выпаивая его из платы телевизора. Необходимо только отключить цепь питания строчной развертки. Если проверяемый трансформатор исправен, то на экране осциллографа появится осциллограмма, изображенная на рис. 5. Если же колебания затухают значительно быстрее, например, как на рис. 6, то необходимо поочередно отключать цепи нагрузок вторичных обмоток, пока не появятся длительные колебания. В ином случае необходимо выпаять трансформатор из платы и окончательно убедиться в результатах обследования. Следует иметь в виду, что даже из-за одного замкнутого витка все катушки в трансформаторе звенеть не будут.
Так же можно найти замкнутые витки в отклоняющих системах и трансформаторах импульсных блоков питания.
И наконец, необходимо немного сказать о проверке ТДКС. Особенности их проверки связаны с тем, что умножитель высокого напряжения смонтирован в трансформаторе вместе с обмотками. Высоковольтные диоды умножителя могут быть пробиты, оборваны, иметь утечку, в результате чего анодное и фокусирующее напряжения могут быть занижены или отсутствовать вовсе, а нагрузочное тестирование каскада не позволяет четко разграничить поле поиска неисправности (обмотка, магнитопровод или умножитель). А ведь существуют способы восстановления ТДКС, если у него пробит фильтрующий высоковольтный конденсатор. Да и подобрать и заменить магнитопровод от другого трансформатора не представляет особой трудности.
Подав на первичную обмотку ТДКС импульсы, аналогичные импульсам выходного каскада строчной развертки, можно провести динамическое тестирование, проверить, как выпрямляются и умножаются подаваемые импульсы. Неисправный диод, обмотка или магнитопровод строчного трансформатора приведут к снижению выходного напряжения ТДКС. Динамическое тестирование выполняют тем же тестером, что и нагрузочное тестирование. Следует лишь так отрегулировать напряжение питания, подаваемое на первичную обмотку трансформатора чтобы размах импульсов на стоке ключевого транзистора тестера был равен примерно 25 В. Измеряют выходное напряжение на аноде кинескопа относительно аквадага. Оно должно быть более 600 В.
| Амплитуда импульсов на коллекторе выходного транзистора строчной развертки, В |
Напряжение на выходе умножителя тестируемого ТДКС при требуемом напряжении на аноде кинескопа (в кВ), В |
|||||
|---|---|---|---|---|---|---|
| 10 | 15 | 20 | 25 | 30 | 35 | |
| 100 | 2550 | 3750 | 5000 | 6250 | 7550 | 8750 |
| 200 | 1250 | 1875 | 2500 | 3120 | 3720 | 4350 |
| 300 | 850 | 1255 | 1665 | 2090 | 2550 | 2900 |
| 400 | 625 | 940 | 1250 | 1565 | 1900 | 2180 |
| 500 | 500 | 750 | 1000 | 1250 | 1500 | 1780 |
| 600 | 410 | 625 | 830 | 1040 | 1250 | 1450 |
| 700 | 350 | 535 | 710 | 890 | 1075 | 1250 |
| 800 | 310 | 470 | 625 | 780 | 940 | 1090 |
| 900 | 275 | 410 | 555 | 695 | 830 | 970 |
| 1000 | 250 | 375 | 500 | 625 | 750 | 875 |
| 1100 | 225 | 340 | 455 | 565 | 680 | 800 |
Значения измеренного напряжения для исправного ТДКС должны соответствовать указанным в таблице. Так, например, если в нормально работающем телевизоре амплитуда импульсов на коллекторе выходного транзистора строчной развертки равна 900 В, а напряжение на аноде кинескопа — 25 кВ, то при проверке ТДКС по указанной выше методике на выходе умножителя должно присутствовать напряжение около 695 В (в таблице эти значения выделены жирным шрифтом).
Рассмотренный принцип проверки строчной развертки положен в основу работы многих фирменных приборов. Однако по цене они недоступны рядовым радиолюбителям и частным ремонтникам. А описанный здесь простой тестер может вполне заменить такие приборы.
Автор: Д. МАЛОРОД, г. Ковров, Владимирской обл.
Cхема высоковольтного преобразователя напряжения | 2 Схемы
Всем привет. Целью этого проекта было создание генератора высокого напряжения, а по совместительству индукционного нагревателя значительной мощности, причём использоваться должна была очень простая схема и легкодоступные компоненты. Многие новички ищут способ эффективного увеличения мощности обычных двухтранзисторных ZVS и эта публикация в этом поможет.
Инвертор от Mazzilli, известный как «ZVS», пользуется популярностью среди любителей HV благодаря своей простоте и эффективности. Схема, которую здесь представляем, — ее модификация, чтобы передавать больше мощности.
Что касается теоретического описания работы инвертора, ему уже посвятили в интернете довольно много статей, которые всесторонне объясняют как теорию, так и практику.
Схема принципиальная ZVS преобразователя
Схема высоковольтного преобразователя на импульсных трансформаторахКак видите, для удобства всё было разделено на два модуля. Такой подход позволяет легко подключать различные трансформаторы вместе с оптимально подобранными резонансными емкостями.
- Первый модуль — это драйвер с источником питания. Он имеет правильную электронику инвертора, а также встроенный выпрямитель и фильтр, который позволяет напрямую подключать устройство к сетевому трансформатору. Здесь использованы транзисторы IRFP260 и массивные дроссели с высоким током насыщения, что гарантирует надежную работу инвертора даже с высокой мощностью. Большой электролитический конденсатор видимый на фото, используется для фильтрации источника питания, он на 10000 мкФ 250 В. Это кажется нелогичным, но выбрали его из-за очень низких ЭПС и больших номинальных токов, что весьма важно в таких системах.
- Второй модуль состоит из двух параллельно подключенных строчников с резонансной батареей конденсаторов. Обе обмотки имеют по 8 витков, а резонансная батарея состоит из нескольких конденсаторов общей емкостью около 2,4 мкФ. Это позволило уменьшить импеданс резонансной цепи за счет увеличения количества мощности до уровня, на котором основным ограничением была текущая эффективность подачи всего сетевого трансформатора. Оба трансформатора (ТВС) практически идентичны, что очень важно — требуется даже распределение нагрузки, иначе инвертор может выйти из нормальной генерации, что приводит к сжиганию транзисторов.
Обмотка образована скручиванием 16 эмалевых проводов 0.4 мм, а затем обертыванием всего изоляционной лентой для механической защиты. Это значительно уменьшает скин-эффект и связанные с ним потери — ранее использовались обмотки, выполненные из обычных толстых проводов, под нагрузкой они нагреваются до температуры, при которой изоляция начала дымить. Эти же лишь немного теплые, даже после долгой работы схемы.

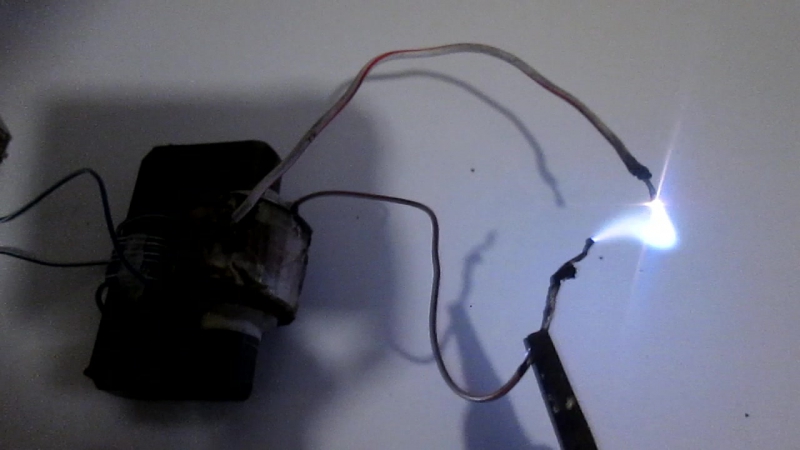

Испытания преобразователя в действии
Инвертор способен выдерживать 10 минут непрерывной работы, после чего трансформаторы начинают требовать охлаждения. Транзисторы не нагреваются слишком сильно — радиаторы остаются почти холодными. Большая часть тепла выделяется на выпрямителе моста, который может неплохо нагреваться — на нем тоже большой радиатор.
Инвертор способен выдавать большие разряды благодаря значительной эффективности тока. Максимальная длина растянутой молнии составляет чуть более 20 см.
Также покажем сигналы осциллограмм: Первый это синусоида на LC-схеме без зажженной дуги. Последний скриншот показывает последовательность импульсов на одном из полевых ключей.
Индукционный нагреватель железа
Эта схема, как и любой такой резонансный преобразователь, может использоваться как небольшой индукционный нагреватель металлов. Чтобы сделать это, просто соберите индуктор в виде небольшой катушки, соединенный параллельно с резонансной батареей конденсаторов емкостью 2-4 мкФ. Вот как выглядит нагрев металла:
О транзисторах для генератора
IRFP260 — типичный выбор для этого типа инвертора. Данная схема питается от 27 В переменного тока, что означает около 36 В постоянного тока после выпрямления и фильтрации. Их применение гарантирует стабильную работу до 50 В постоянного тока, вы конечно можете повышать вольтаж еще дальше, но это рискованно.
Что касается транзисторов IRF740, они подходят только для меньших мощностей из-за небольших Id и больших Rds, что подразумевает меньшую силу тока и намного более высокие потери. IRFP260 имеет значительно меньшие Rds и большую предельную мощность рассеивания тепла, поэтому он обеспечивает большую текущую долговечность и меньшие потери проводимости. Их можно купить в большинстве интернет-магазинов или на Али по 6$ за 10 шт. Можно использовать и IRP240, но вы сможете прокачать через него гораздо меньшие токи.
Использование транзисторов под более высокое напряжение не является особенно целесообразным, так как они имеют более высокие Rds (сопротивление перехода), что приводит к увеличению потерь и в районе 60 … 70 В постоянного тока транзисторная управляющая связь не срабатывает, вызывая уничтожение транзисторов пробоем. Поэтому предлагаем остаться на более низких напряжениях питания — до 50 В постоянного тока. Вместо дальнейшего увеличения напряжения лучше уменьшить импеданс резонансного контура, чтобы инвертор мог потреблять больше энергии без увеличения напряжения.
Удалось запустить преобразователь используя источник питания 12 В / 200 Вт — разряды были эффективными, но не настолько впечатляющие. Искра была около 10 см, толстая и пушистая.
В целом питание обеспечивается группой трансформаторов, выдающих 27 В переменного тока. Потребление тока на максимальной растянутой высоковольтной дуге достигает 30 А.
Как проверить строчный трансформатор мультиметром
На конкретном примере — Samsung KS9B — восстановление ТДКС FOK14A001
Поступил в ремонт телевизор samsung KS9B с диагнозом не включается. Не буду рассказывать всю процедуру поиска, скажу лишь, что изначально был на утечке конденсатор c406 в строчной развёртке.
Кстати довольно частое явление.
В этом и подобных шасси, при незапуске телевизора или строчной развёртки стоит обращать внимание на синие высоковольтные конденсаторы емкостью в сотни пикофарад, на напряжение 2 киловольта .
Менять лучше на 5 киловольтные. Возьмите современный конденсатор на 5 киловольт и подобный советский, и вы поймёте для чего.
Так вот, о FBT . Трансформатор был зверски замучан предыдущим мастером во время поиска неисправного конденсатора. Механический дефект. Попросту выдернутая ножка трансформатора.
Дефект проявлялся как выключение строчной при перегибании платы. Ну жалко было выбрасывать практически живой трансформатор, тем более что родной все же лучше качеством.
Как вы уже поняли из фотографии, я вытащил ножку плоскогубцами, и с помощью бормашинки аккуратно рассверлил отверстие вокруг бывшего вывода, немного под конус. Пока не добрался до меди.
Зачистил скальпелем и подпаял с флюсом кусочек гибкого провода МГТФ .
Таким же образом можно восстановить любой вывод строчного трансформатора.
Вариант когда на ТДКС пробивает высокое напряжение.
Это означает, что при изготовлении трансформатора вместо качественного изолятора была применена дешёвая пластмасса. Бороться тоже можно.
Если место пробоя визуально видно, сверлом около 5 мм диаметром делаю углубление в пластмассе, глубиной несколько миллиметров. Старайтесь не повредить обмотку. Если по поверхности трансформатора имеются следы копоти — удалить сначала тряпкой смоченной спиртом, затем слегка соскоблить ножом. Это нужно и для более плотного прилягания клея.
В качестве клея использую силиконовые свечи диаметром 11 миллиметров, и соответствующий паяльник-пистолет. Поскольку клей в горячем виде довольно текучий, стараюсь ограничить его растекание щечками из картона. В общем счёте у вас должна образоваться плюха не менее чем 1 см толщиной . Эстетика нас не волнует. Главное чтобы не пробило.
После такой обработки возвратов почти нет. Если обмотка внутри выжила и не замкнула, изоляция не подведёт.
Схему и описание “ Прибор для проверки ТДКС и ОС в телевизорах ” я взял из статьи Романова. М., Израиль. Он пишет “ Я пользуюсь им уже 6-7 лет, и за это время практически все неисправные ТДКСы были задефектованы именно им. Надежность его использования подтверждает практика. Основной показатель при проверке выпаянного ТДКС – это звук, раздающийся в пьезокерамическом излучателе с частотой 15 кГц, который легко услышать при исправном трансформаторе или ОС. При проверке ТДКС подключается только коллекторная обмотка”.
Кто то скажет, что этот прибор для проверки катушек уже потерял свою актуальность, потому, что современные телевизоры не имеют ТДКСов и ОС и будет прав только отчасти потому, что этот прибор так же можно использоваьт для проверки других индуктивностей в сравнении. Например, если мы имеем 2 одинаковых трансформатора и один из них заведомо исправный, то по тому как реагирует прибор, мы можем судить об исправности испытуемого трансформатора.
Детали. Пьезокерамический излучатель (например, от китайского будильника), транзисторы КТ315 или подобные, диоды 1N4148. Резисторы, стоящие в коллекторах транзисторов, включающих светодиоды (R5, R8), придется подобрать по четкому срабатыванию LED1 при подключении любого проводника и LED2,
только при подключении исправного ТДКС.
Пользоваться данным устройством очень просто: подключить два конца коллекторной обмотки испытуемого трансформатора к точкам LX1, если ТДКС исправен, загорается светодиод LED1-слышен писк 15 кГц, если писка нет – ТДКС нерабочий.
При проверке отклоняющая система, вместо писка загорается светодиод LED2. Любой короткозамкнутый виток или пробитый диод в высоковольтной обмотке проверяемого строчного трансформатора или отклоняющей системы срывают резонанс, и звук отсутствует или ослабляется до такой степени, что его еле-еле слышно.
Мой отзыв о работе этой схемы положительный. Пользуюсь прибором уже примерно лет 8 и не только при ремонте телевизоров и мониторов.
Схема работает устойчиво без сбоев. Собрана в коробке от магнитофонной касеты.
После сборки заработала сразу и в наладке не нуждалась.
Так, что все желающие могут повторять зту схему без сомнений.
Это фото пробника собранного мной по выше приведёной схеме.
Пробник для проверки ТДКС и строчных катушек ОС в телевизорах с замкнутыми щупами.
А это этикетка наклееная на боковую стенку прибора для быстрой справки о его работе.
Одной из нередко встречающихся неисправностей ТДКС (в зарубежной литературе – FBT) является пробой внутреннего высоковольтного анодного конденсатора, осуществляющего фильтрацию выпрямленного напряжения, подаваемого на анод ЭЛТ. В приводимой ниже статье рассказывается о восстановлении подобных ТДКС от мониторов GOLDSTAR 1468, CTX PL5A, SAMSUNG SyncMaster 400b, SAMTRON 50E и DAEWOO CMC-1707B.Первыми признаками приближения подобной неисправности являются периодически слышимые во время работы монитора щелчки (прострелы) – кратковременные пробои в высоковольтном конденсаторе, во время которых пропадает изображение на экране монитора. На рис.1 приведена схема подключения ТДКС типа 6174Z-2001A в выходном каскаде строчной развертки 14″» монитора GOLDSTAR 1468 (CHASSIS NO. CA-32).
ри включении монитора индикатор на передней панели светится, изображение отсутствует, слышен громкий треск. На плате монитора, в районе расположения ТДКС виден «сгоревший» конденсатор. Убедиться в том, что причиной отсутствия изображения является именно пробой высоковольтного анодного конденсатора можно измерив сопротивление между выводом анодного напряжения(присоской на ЭЛТ) и нижним выводом высоковольтного конденсатора – вывод 12 ТДКС, см. рис.2а. У исправного трансформатора данное сопротивление будет составлять величину более 200 МОм (максимальный предел измерения сопротивлений у имеющегося мультиметра Mastech M9502), а у неисправного – десятки:сотни кОм.
Поскольку приобрести новый ТДКС для монитора не удалось, было решено попытаться восстановить работоспособность трансформатора путем устранения влияния пробитого конденсатора на работу схемы монитора (в этом случае его роль в какой-то мере будет выполнять собственная емкость анода ЭЛТ). Ниже приводится методика, составленная на основе собственного опыта по восстановлению ТДКС, целью которой является отключение и изоляция нижнего вывода пробитого конденсатора от других элементов схемы монитора. Для выполнения этого необходимо:
1.-выпаять ТДКС из платы монитора, отключить выводы FOCUS и SCREEN (G2) от платы ЭЛТ, отключить «присоску» от ЭЛТ.
2.-сверлом диаметром около 2 мм, аккуратно высверлить («выфрезеровать») материал корпуса ТДКС вокруг вывода, удалить сам вывод и провод, уходящий вглубь корпуса к выводу конденсатора, высверлить в этом месте отверстие глубиной около 7:10 мм (см. рис.2б)
3.-удалить опилки из отверстия, обезжирить отверстие и участок корпуса вокруг него спиртом, затем заполнить отверстие и участок вокруг него автогерметиком (см. рис.2в). Мной был использован АВТОГЕРМЕТИК-ПРОКЛАДКА производства ОАО КЗСК, г.Казань, ТУ 2384-031-05666764-96, выпускается в жестяной тубе, масса нетто 75 г, приобретенный в ближайшем магазине автозапчастей.
4.-дать высохнуть герметику, согласно инструкции по применению, в течение 48 часов, затем впаять ТДКС в плату, подключить выводы FOCUS и SCREEN (G2) к плате ЭЛТ, подключить «присоску» к ЭЛТ.
Кроме этого на корпусе ТДКС, в районе расположения высоковольтного конденсатора имеются трещины, которые также заливаются герметиком. Далее необходимо заменить вышедшие из строя элементы схемы монитора, в данном случае это – конденсатор С723 емкостью 1 мкФ_63 В (неэлектролитический).
На рис. 3 представлена схема подключения ТДКС типа 6174Z-1006C/47F13-0770G в выходном каскаде строчной развертки 15″» монитора CTX PL5A (DBL1454EL).
При включении монитора индикатор на передней панели светится, изображение отсутствует, по словам владельца перед этим был слышен громкий щелчок и чувствовался запах гари, при осмотре, на плате монитора заметен обуглившийся R717. Кроме выполнения операций, аналогичных описанным выше для ТДКС типа 6174Z-2001A, необходимо заменить вышедшие из строя элементы схемы монитора – резистор R717 сопротивлением 3.9 кОм, электролитический конденсатор С721 емкостью 1 мкФ_50 В и трехвыводный стабилитрон IC701 типа TL431. После этого работоспособность монитора восстанавливается. Качество работы при этом можно признать удовлетворительным, поскольку становится достаточно заметным изменение размера растра при смене сюжета изображения. К настоящему времени, восстановлена работоспособность двух мониторов CTX PL5A, с подобными дефектами ТДКС.
На рис.4 изображен фрагмент схемы подключения ТДКС типа FKD-15A001 в выходном каскаде строчной развертки монитора SAMSUNG SyncMaster 400b (Basic: CKA4217L).
При включении монитора индикатор на передней панели светится, изображение отсутствует, слышен громкий треск в районе расположения ТДКС. Как и в случае с монитором GOLDSTAR 1468, кроме удаления и заливки герметиком вывода 12, также потребовалось залить герметиком трещину на корпусе трансформатора в месте расположения высоковольтного конденсатора. Для этого по всей длине трещины лучше всего сделать небольшое углубление (канавку) сверлом, диаметром 2:4 мм. Остальные элементы схемы монитора исправны.
На рис.5 представлено подключение ТДКС типа FKG-15A001 в схеме выходного каскада строчной развертки монитора SAMTRON 50E (Basic: CHA5227L).
При включении монитора индикатор на передней панели монитора вспыхивает и сразу же гаснет – срабатывает защита блока питания (БП), при этом перегрузка во вторичных цепях блока не обнаружена. После включения лампы накаливания (220 В/60 Вт) в разрыв цепи напряжения В+, БП запускается нормально, форма ИОХ на коллекторе выходного транзистора строчной развертки (НОТ) Q402 – правильная. Проверка сопротивления цепи: вывод высокого напряжения ТДКС – общий провод монитора, дает результат – 68 кОм, из чего следует, что именно пробой высоковольтного конденсатора является причиной срабатывания защиты БП. После высверливания вывода 12 и заливки герметиком, работоспособность монитора восстанавливается, остальные элементы схемы исправны.
Еще один монитор, ТДКС которого был восстановлен подобным образом – DAEWOO CMC-1707B (17″»). В этом мониторе используется трансформатор типа FFA87017U (нижний вывод высоковольтного конденсатора также – 12), после его ремонта, в схеме монитора был заменен вышедший из строя резистор цепи ABL – R468 сопротивлением 3.3 кОм.
В мониторах GOLDSTAR 1468, SAMSUNG SyncMaster 400b, SAMTRON 50E и DAEWOO CMC-1707B, в отличие от монитора CTX PL5A, изменения размеров растра при смене сюжета изображения, после отключения высоковольтного конденсатора не наблюдаются. Качество работы этих мониторов восстанавливается практически в полном объеме, возможно небольшое уменьшение яркости изображения, которое легко скомпенсировать вращением движка регулировочного резистора SCREEN на ТДКС.
Приведенный выше метод можно использовать при восстановлении трансформаторов с пробитым анодным конденсатором и от других моделей мониторов (как впрочем, наверное и телевизоров). При этом важно не забывать после восстановления ТДКС проверять и в случае неисправности заменять элементы схемы ограничения тока лучей (ОТЛ), в иностранной литературе – ABL (Automatic Beam Limiter), поскольку в противном случае, даже при успешном восстановлении ТДКС, изображение на экране монитора будет отсутствовать.
В заключении можно отметить, что хотя вышеописанная методика восстановления ТДКС и не всегда позволяет полностью восстановить прежнее качество работы монитора (например, для CTX PL5A), но думается, что подобный ремонт все же имеет право на существование. Например, как временная мера, на период поиска нового ТДКС, или же в качестве не гарантийного ремонта, по желанию клиента.
Инженер фирмы MM-Company (г.Омск)
Кишков Дмитрий Владимирович
Немного хотелось бы добавить и от себя. Действительно, метод ремонта очень простой и в своём роде оригинален. Таким методом я лично отремонтировал несколько ТДКС от мониторов «Studio Workstation – 520» фирмы LG китайского производства, результаты замечательные. Да и найти такой трансформатор не представляется возможности, нет в «partnambe» мануала. Что и побудило отремонтировать, а что делать? Для заливки высверленного места я использовал плавкий прозрачный компаунд, что используется для приклеивания панели кинескопа (верное название «Малекулярный клей») к самой горловине кинескопа, всё равно при демонтаже её приходится удалять. Плавить следует паяльником с хорошо очищенным жалом, чтоб в компаунд не попала грязь, снижающая надёжность. Так как указывал автор, ёмкостью служит анод кинескопа, после ремонта ТДКС и установки его на место, очень незаметно изменились яркость и фокусировка, что легко устраняется регуляторами «Screen» и «Focus», находящимися на самом трансформаторе. Но лучше все же использовать для заливки материалы тяжело поддающиеся плавлению.
ТДКС, что это такое? Проще сказать — это трансформатор, спрятанный в герметичный корпус, так как напряжения в нем значительные и корпус защищает от высокого напряжения расположенные рядом элементы. ТДКС используется в строчной развертке современных телевизоров.
Раньше в отечественных телевизорах цветных и черно-белых напряжение второго анода кинескопа, ускоряющее и фокусировки, вырабатывалось в два этапа. С помощью ТВС (трансформатор высоковольтный строчный) получалось ускоряющее напряжение, а дальше с помощью умножителя получали напряжение фокусировки и напряжение для второго анода катода.
У ТДКС расшифровка такая — трансформатор диодно-каскадный строчный, вырабатывает напряжение питания второго анода кинескопа 25 — 30 кВ, а так же формирует ускоряющее напряжение 300 — 800 В, напряжение на фокусировки 4 — 7 кВ, подает напряжение на видеоусилители — 200 В, тюнера — 27 31 В и на нити накала кинескопа. В зависимости от ТДКС и схемы построения, формирует дополнительные вторичные напряжения для кадровой развёртки. С ТДКС снимаются сигналы ограничения тока луча кинескопа и автоподстройки частоты строчной развёртки.
Состав трансформатора
Устройство ТДКС рассмотрим на примере тдкс 32-02. Как и положено трансформаторам он имеет первичную обмотку, на которую подается напряжение питания строчной развертки, а также снимается питание для видеоусидителей и вторичные обмотки, для питания уже указанных выше цепей. Количество их может быть различным. Питание второго анода, фокусировки и ускоряющего напряжения происходит в диодно-конденсаторном каскаде с возможностью их регулировки потенциометрами. Еще, что следует отметить это расположение выводов, в большинстве своем трансформаторы бывают U — образные и O — образные.
В таблице ниже приведена распиновка ТДКС 32 02 и его схема.
Характеристика трансформатора, назначение выводов
Нумерация начинается если смотреть снизу, слева на право, по часовой стрелке.
Замена
Подобрать для нужного ТДКС аналоги трудно, но возможно. Просто необходимо сравнить характеристики имеющихся трансформаторов с нужным, по выходным и входным напряжениям, а так же по совпадению выводов. Например, для ТДКС 32 02 аналог — РЕТ-19-03. Однако хотя они идентичны по напряжению, у РЕТ-19-03 отсутствует отдельный вывод заземления, но проблем это не создаст, так как он просто соединен внутри корпуса на другой вывод. Прилагаю для некоторых тдкс аналоги
Иногда не получается найти полный аналог ТДКС, но есть схожий по напряжениям с различием в выводах. В этом случае нужно после установки трансформатора в шасси телевизора, разрезать не совпадающие дорожки и соединить в нужной последовательности кусочками изолированного провода. Будьте внимательны при проведении данной операции.
Поломки
Как и всякая радиодеталь, строчные трансформаторы тоже ломаются. Так как цены на некоторые модели достаточно велики, необходимо сделать точную диагностику поломки, чтобы не выкинуть деньги на ветер. Основные неисправности ТДКС это:
- пробой корпуса;
- обрыв обмоток;
- межвитковые замыкания;
- обрыв потенциометра screen.
С пробоем изоляции корпуса и обрывом более менее все понятно, а вот межвитковое замыкание выявить достаточно трудно. Например, пищит ТДКС, это может быть вызвано как нагрузкой во вторичных цепях трансформатора, так и межвитковым замыканием. Самое лучшее использовать прибор для проверки ТДКС, ну а если такового нет искать альтернативные варианты. О том, как проверить ТДКС телевизора, можно почитать в статье на сайте «Как проверить трансформатор«.
Восстановление
Пробой — это обычно трещина в корпусе, в этом случае ремонт ТДКС будет достаточно прост. Зачищаем крупной наждачной бумагой трещину, очищаем его, обезжириваем и заливаем эпоксидной смолой. Слой делаем достаточно толстый, не менее 2 мм, для исключения повторного пробоя.
Восстановление ТДКС при обрыве и замыкании витков крайне проблематично. Помочь может только перемотка трансформатора. Никогда не выполнял такую операцию, так как она очень трудоемка, но при желании, конечно, все возможно.
При обрыве обмотки накала лучше ее не восстанавливать, а сформировать из другого места. Для этого наматываем пару витков изолированным проводом вокруг сердечника ТДКС. Направление намотки не важно, но если нить накала не засветилась, поменяйте местами провода. После намотки нужно установить напряжения накала при помощи ограничительного резистора.
Если не регулируется ускоряющее напряжение (screen), то в данном случае можно сформировать его. Для этого надо создать постоянное напряжение около 1kV с возможностью его регулировки. Такое напряжение есть на коллекторе строчного транзистора, импульсы на нем могут быть до 1,5 кВ.
Схема проста, напряжение выпрямляется высоковольтным диодом и регулируется потенциометром, который можно взять с платы кинескопа старого отечественного телевизора 2 или 3УСЦТ.
| Форум РадиоКот http://radiokot.ru/forum/ | |
| Кто как проверяет импульсные трансформаторы без разборки? http://radiokot.ru/forum/viewtopic.php?f=11&t=120939 | Страница 1 из 2 |
| Автор: | Cahes [ Вс сен 13, 2015 20:53:58 ] |
| Заголовок сообщения: | Кто как проверяет импульсные трансформаторы без разборки? |

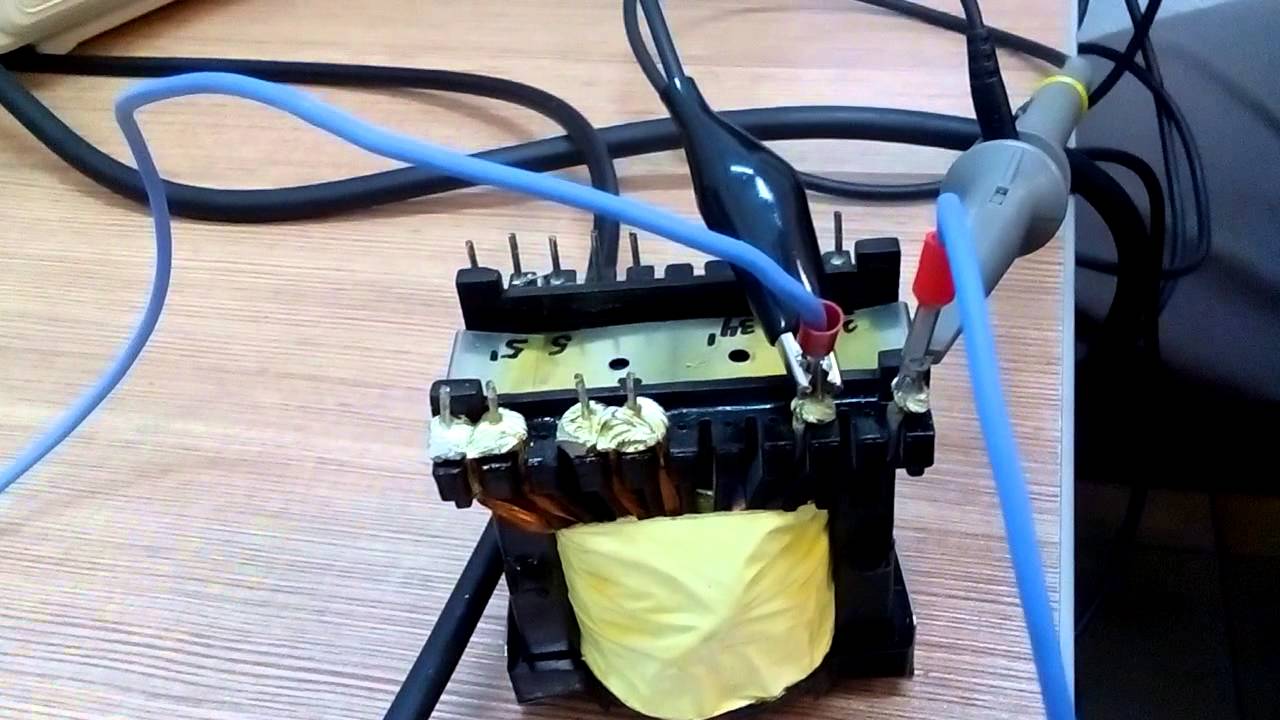

| Прошу поделиться мастерством на предмет проверки импульсных трансформаторов без разборки. Типичный случай – преобразователь не работает, разбираем трансформатор – всё оказывается в порядке. Как узнать без разборки – в чём причина, на что он способен, какой ему режим рекомендован, зазор, рекомендации и тп. Возможно есть компьютерный тестер? | |
| Автор: | Телекот [ Вс сен 13, 2015 21:01:44 ] |
| Заголовок сообщения: | Re: Кто как проверяет трансформаторы без разборки? |
| В импульсных преобразователях трансформатор практически не выходит из строя, так что проверять его надо в последнюю очередь после всех деталей. В моей практике более 30 лет видел 2 дохлых трансформатора. В одном сердечник расклеился другой сожгли сами владельцы. | |
| Автор: | Пилот [ Пн сен 14, 2015 08:14:04 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Проверять приходится разве что высоковольтные трансы подсветки мониторов на кз витки Я делал с помощью измерителя ЭПС конденсаторов – стал им на первичку и при замыкании исправной вторички показания должны резко упасть, если падают не слишком сильно – межвитковое. Измерением индуктивности можно проверять по таким же признакам | |
| Автор: | RadioSanta [ Пн сен 14, 2015 21:47:44 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Почитал много инфо на эту тему и лучший метод это генератор+осцилл. Проверял пару раз, на обмотке должна быть синусоида, более-менее, резкие изломы говорят о проблемах. Подавал с генератора 10 вольт синусоиду через резистор 1 ком на первичку и гонял частоту до 50 кГц. Форма синусоиды неважна, не должно быть ступенек. Кстати, только что сообразил, я тут по случаю прихватизировал фирменный генератор шума НЧ, вот надо его попробовать, как вариант, ну а что, это идея ))) | |
| Автор: | m.ix [ Пн сен 14, 2015 23:00:51 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| выискивать козу при прогреве весьма не лёгкая работа. в общем казу нужно греть. | |
| Автор: | RadioSanta [ Пн сен 14, 2015 23:07:27 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Зачем? Если есть КЗ при старте на холодном трансформаторе, какой смысл греть? | |
| Автор: | Borodach [ Пн сен 14, 2015 23:14:09 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
Этот прибор позволяет определять исправность трансформатора по добротности обмотки, намотанной толстым проводом и с небольшим количеством витков. Особенно эффективно использование прибора для проверки трансформаторов с ферритовым сердечником: ТВС, ТДКС, ТПИ, а также катушек зажигания автотранспорта. Прибор работает в частотном диапазоне 0,37. 24 кГц. Проверяемый трансформатор подключается к клеммам XI, Х2. Манипулируя R1 и тумблерами SI, S2, настраиваются на резонанс. Если удается добиться показаний РА больших, чем без трансформатора и с выключенными SI, S2, то трансформатор можно считать исправным. При сборке надо знать, что R1 – два переменных резистора, собранных в одном корпусе и изменяющихся синхронно. Конденсаторы С1 и С2 подстраиваются в небольших пределах для получения на выводе 13 микросхемы максимального синусоидального и равномерного на всех частотах сигнала. Вместо диодов VD1, VD6 можно использовать другие высокочастотные диоды. Вместо РА можно использовать любой стрелочный указатель уровня записи бытового аудиомагнитофона. | |
| Автор: | RadioSanta [ Пн сен 14, 2015 23:25:46 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Для ТКДС проблему решил просто, купил приборчик маленький, там принцип простой – импульс дает в катушку и считает сколько импульсов при самоиндукции пришло обратно. Если 4 – это хорошо, если 6-8, то гарантированно ТДКС исправен. Конечно добротность играет роль. Для ИБП сложнее, витков мало, габариты маленькие, я остановился на генераторе с осциллографом, думаю, это лучшее. | |
| Автор: | Cahes [ Чт сен 17, 2015 22:47:44 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Так, одинаковых трансов не встречаю, проверка сравнением – не вариант. Подход в идеале – вообще просто транс с обмотками воткнуть и узнать – как воткнул. Про прогрев КЗ не понял. Сделал такую штуковину на предмет короткозамкнутых витков: По рекомендациям: разорванный магнитопровод испытуемого трансформатора ввести в разрыв магнитопровода индуктивности резонансного генератора, если есть КЗ-витки – звук резко упадёт или вообще исчезнет. Использовал дроссель с, думаю витков триста тонкого провода, обмоткой. Собрал блокинг, на ОС несколько десятков витков, на главную обмотку конденсатор (подобрал на несколько килогерц), на смещение регулятор на 10кОм, питание – 9В (от 50-ти герцового транса и двух кренок с тремя конденсаторами фонит безбожно (не ожидал), использую крону). Параллельно главной обмотке телефон на 2200Ом через конденсатор 1мкФ. Правильно ли я поступил – используя дроссель? Цель – иметь готовый удобно разорванный сердечник. На фотке справа испытуемый транс. Правильно ли я его испытую? Этот транс не запускался ни в какую ни при каких параметрах деталей на блокинговом обратноходе на 300В, ни при каких комбинациях фаз, в то время как другие работали. От смещения и нагрева открывался транзистор, но обраткой не закрывался, выгорал. Обмотки звонятся, какие-то индуктивности имеются. Опытом не обладаю, грешу на межвитковое, правильно ли я выбрал путь проверки? При вносе в поле изменяется тональность звука, падает частота примерно в два раза, плавно и медленно, по мере приближения. Говорит ли это о межвитковом КЗ? | |
| Автор: | RadioSanta [ Чт сен 17, 2015 23:07:11 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Не идите по простому пути, для этого надо знать заранее индуктивность внешней. 1) Использовать набор похожих катушек. Если генерация срывается – однозначно КЗ. 2) Были схемы похожих пробников, но там катушки одевались на ферритовый стержень. Погрешность большая сразу указывалась в зависимости от внешней проверяемой индуктивности. И даже полная неработоспособность. 3) Просто индуктивность меняется, такое первое впечатление. Замкните виток, причем большой в диаметре и сравните. 4) Проверять надо на слабом токе, это конечно только блокинг. | |
| Автор: | АлексейС [ Сб сен 19, 2015 16:46:49 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Сделал себе вот такую хрень: http://e-scope.com.ua/article-7/proverk . aniya.html Звоню якоря,статоры,трансы. При К.З хоть в одной обмотке генерацию настроить не удается.В импульсниках звонится высоковольтная обмотка т.к в низковольтной слишком мало витков | |
| Автор: | Электpониk [ Пн ноя 14, 2016 20:55:08 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Давно уже пользуюсь таким чудо прибором. Определение исправности импульсных трансформаторов занимает пару секунд и выпаивать не нужно. Называется он BR886A, покупал на алиэкспресс. Наклейки на русском рисовал сам, так как надписи все были китайскими иероглифами. Тема для обсуждения прибора и работы с ним тут. | |
| Автор: | Телекот [ Пн ноя 14, 2016 21:24:24 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| И много неисправных трансформаторов нашёл? | |
| Автор: | Электpониk [ Вт ноя 15, 2016 14:16:40 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
Пока только один в блоке питания DVB-T2 приставки, которая была после грозы. Взорвался ШИМ и стабилитрон пробило. Всё заменил, но БП не запускался. Оказалось межвитковое в трансформаторе, прибор BR886 показал E1. Перемотал транс и всё заработало. | |
| Автор: | Телекот [ Вт ноя 15, 2016 14:21:00 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Грозовой может. | |
| Автор: | RadioSanta [ Ср ноя 16, 2016 00:27:23 ] |
| Заголовок сообщения: | Re: Кто как проверяет импульсные трансформаторы без разборки |
| Мне кажется, что. Если нормальная индуктивность, то надо мерять по уровню 0.7, относительно амплитуды и конечно только синус с генератора (особенность последующего усреднения сигнала, меандр не нужен). Сравнивать далее с выпрямленным постоянным напряжением и как только будет искажение амплитуды, то постоянка на выходе ОБЯЗАТЕЛЬНО падает, в зависимости от искажения сигнала. Добротность уже не причем. | |
Что нужно знать о стыковочном рейсе
Обеспокоены опозданием на стыковочный рейс? Хотя полностью исключить этот риск невозможно, вы можете хотя бы минимизировать его. Вот как.
Если ваш полет полностью не ограничивается поездками из одного крупного аэропорта в другой, вы, вероятно, столкнетесь с необходимостью пересадки одного рейса на другой. Модель «хаб и спицы», которую практикуют большинство крупных авиакомпаний, основана на предпосылке, что они будут обслуживать все, кроме самых загруженных рынков пар городов, стыковочными рейсами.Рейсы позволяют обслуживать в одном месте практически из любого места, но этот процесс также подвергает вас риску потерять соединение. Вот как себя защитить.
Знайте минимальное время вашего аэропорта для стыковки рейсов
Каждая авиакомпания устанавливает стандартное минимальное время стыковок на каждом обслуживаемом хабе. Найти эту информацию на веб-сайте авиакомпании может быть сложно, но с любыми стыковочными рейсами, которые вы бронируете как единый маршрут, через веб-сайт авиакомпании или туристическое агентство, система авиакомпании автоматически настраивается на минимальное время в точке стыковки.Если вы пропустите свой текущий рейс, авиакомпания обязана отправить вас на следующий доступный рейс без дополнительных сборов.
Некоторые из этих минимальных периодов стыковки невероятно короткие для большого аэропорта, в некоторых случаях всего 30 минут и обычно менее 60 минут для внутренних стыковок. Международное время обычно составляет более часа, а в аэропортах с отдельными терминалами международных и внутренних рейсов может превышать два часа. Некоторые авиакомпании добавляют еще больше времени для стыковок с использованием самолетов-гигантов.
Составьте расписание для стыковок с аэропортом
Имейте в виду, что только то, что ваша авиакомпания продаст вам маршрут с тесным сообщением, не означает, что вы должны его покупать. Сойдя с самолета и дойдя до дальнего выхода на посадку, можно легко превратить 30-минутную связь почти в ничто. Даже если вы успеете вовремя, это может вызвать стресс и у вас не останется времени на такие вещи, как посещение туалета или покупка еды перед следующим рейсом.
Вот почему многие путешественники намеренно сокращают свое расписание, заказывая более длительную пересадку, чем минимальная, в стыковочном узле. Рассмотрите возможность предоставления не менее 60–90 минут для внутреннего соединения в США и не менее двух часов для международного соединения. Авиакомпании обычно предоставляют вам четыре часа или более максимального времени стыковки.
Путешественникам с особыми потребностями, например лицам с ограниченными физическими возможностями или семьям с маленькими детьми, может потребоваться еще больше времени при передвижении по крупному аэропорту.Вы также можете разрешить более длительное соединение, если вы путешествуете в напряженное время года (например, в День Благодарения или выходные в День труда).
Наконец, подумайте, насколько вероятно, что ваш первый рейс будет задержан. Может ли на ваш маршрут повлиять снег зимой или послеобеденная гроза летом? Входит ли ваш первый рейс в список хронически задерживаемых рейсов Министерства транспорта США? Если это так, создайте немного больше места для маневра.
Летайте по разовому билету
Как правило, любой маршрут с пересадкой, который вы составляете по одному билету, соответствует времени пересадки.Это верно даже для билетов двух авиакомпаний, если у этих авиакомпаний есть интерлайн-соглашения. Системы бронирования автоматически включают необходимое время. А разовые билеты обычно предусматривают сквозную проверку багажа от пункта отправления до пункта назначения, в том числе с интерлайн-пересадками.
Придерживайтесь одной авиакомпании или альянса при стыковке рейса
По возможности бронируйте стыковочные рейсы одной авиакомпании или авиакомпаний, являющихся партнерами альянса.Как правило, в крупных узловых аэропортах авиакомпании стараются убедиться, что их выходы на посадку и выходы на посадку партнеров расположены близко друг к другу. В противном случае они предоставляют людей-грузчиков или шаттлы для любых ворот, которые они используют.
Однако даже при наличии действующего интерлайн-билета стыковка в некоторых крупных узловых аэропортах требует выхода из службы безопасности в одном терминале и повторного входа в другой. В некоторых аэропортах одна авиакомпания может использовать два разных терминала. Авиакомпаниям следует предусмотреть время, необходимое для подключения через отдельные терминалы, в маршрут.
Избегайте поездок с двумя билетами при стыковке рейсов
По возможности избегайте маршрута, состоящего из двух отдельных билетов на разные авиалинии. Минимальное время стыковки применяется только к маршрутам по сквозным билетам. Если у вас два разных билета, ваш первый рейс задерживается и вы пропустите стыковку, вторая авиакомпания считает вас неявившимся; он может отменить бронирование и заставить вас купить новый билет на следующий рейс. Иногда вы можете спорить о своем выборе более позднего рейса без штрафных санкций, но это не гарантия.
Если вы регистрируете багаж по маршруту с двумя билетами, вам почти всегда нужно сдавать его только до точки пересадки на рейс первой авиалинии, выходить из службы безопасности, требовать его, доставить на стойку второй авиакомпании, перепроверить и уехать. снова через безопасность. Очевидно, вам нужно выделить много дополнительного времени для этого процесса.
Обеспечьте много дополнительного времени для стыковки рейсов, если вы путешествуете с двумя билетами. Я всегда даю хотя бы три часа. Четыре даже лучше.
Избегайте последнего стыковочного рейса дня
Один из старейших советов путешественникам в мире остается таким же актуальным, как и тогда, когда он был впервые произнесен, вероятно, более 60 лет назад: не бронируйте последний рейс дня из аэропорта с пересадкой.Причина очевидна. Да, авиакомпания должна отправить вас на следующий рейс, но если ваш первоначальный стыковочный рейс является последним в течение дня, следующий рейс, очевидно, потребует ночевки в стыковочном узле и прибытия на день позже.
Как самостоятельно установить свой новый CenturyLink Internet
Войти в систему Служба поддержки Бизнес Español Сервисы Вернуться в главное меню Интернет Домашний телефон Планы и цены Вернуться в главное меню Интернет-планы и цены Пакеты CenturyLink Текущие предложения КлиентыМогу ли я подключить источник линейного уровня к AudioBox USB или 22VSL? — База знаний
Q: Могу ли я подключить источник линейного уровня к моему AudioBox USB или 22VSL?
A: Хотя это соединение можно установить физически, это не рекомендуется.Устройства AudioBox USB и AudioBox 22VSL принимают сигналы уровня микрофона или инструмента только . Микрофон, пассивная электрогитара, пассивный электрический бас и т. Д. Создают очень слабые сигналы — это потому, что эти сигналы физически генерируются самим инструментом или микрофоном, а не посредством электронного усиления.
Устройства AudioBox USB и AudioBox 22VSL предназначены для предварительного усиления этих слабых сигналов до линейного уровня, чтобы устройство могло их лучше обрабатывать.Однако эти устройства не предназначены для приема сигнала уже с предварительным усилением или сигнала линейного уровня . Источник линейного уровня слишком мощный для предусилителей этих устройств и потенциально может повредить устройство, что потребует ремонта.
Общие устройства, которые выводят сигнал линейного уровня, включают:
- Синтезаторы
- Микшерные пульты
- CD / MP3 плееры
- Клавиатурные рабочие станции
- Гитары / басы с «активным» звукоснимателем
- Выходы других аудиоинтерфейсов
Если вы хотите подключить одно из этих устройств к AudioBox USB или 22VSL, вам нужно сначала подключить источник к direct box или DI .Это небольшие недорогие устройства, которые могут ослаблять сигнал линейного уровня до инструментального уровня, обеспечивая безопасное восприятие предусилителем AudioBox. Коробки Direct можно приобрести в Интернете или практически в любом магазине профессионального аудио или музыкального оборудования, и они имеют широкий спектр применения, что делает их удобными для использования под рукой.
AudioBox 44VSL содержит входы линейного уровня на ступени 1/4 дюйма входов 3 и 4; AudioBox 1818VSL имеет входы линейного уровня, доступные на ступени 1/4 дюйма входов с 3 по 8.Эти устройства не требуют прямого бокса при подключении источника линейного уровня к соответствующему входу.
.
