Что такое трансивер и как он работает. Какие бывают виды трансиверов. Из каких основных блоков состоит трансивер. Какие преимущества и недостатки у разных типов трансиверов. Как выбрать трансивер для радиолюбителя.

Содержание

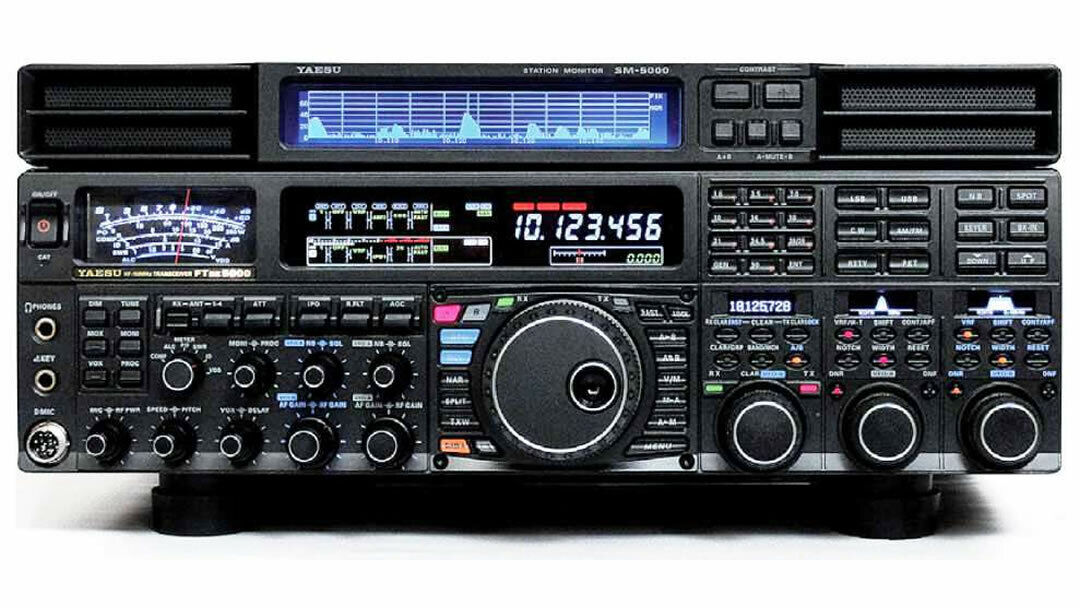

Что такое трансивер и принцип его работы

Трансивер — это радиоустройство, объединяющее в себе функции передатчика и приемника. Название происходит от английских слов transmitter (передатчик) и receiver (приемник). Основное назначение трансивера — обеспечение двусторонней радиосвязи.

Принцип работы трансивера заключается в следующем:

  • В режиме передачи сигнал от микрофона усиливается, модулируется и излучается антенной в эфир
  • В режиме приема антенна принимает радиосигнал, который усиливается, детектируется и воспроизводится через динамик
  • Переключение между режимами осуществляется специальной схемой коммутации

Главная особенность трансивера — использование общих блоков и узлов как для передачи, так и для приема. Это позволяет значительно упростить и удешевить конструкцию по сравнению с отдельными передатчиком и приемником.


Основные виды трансиверов

Трансиверы можно классифицировать по нескольким основным критериям:

По диапазону частот:

  • КВ-трансиверы (1.8-30 МГц)
  • УКВ-трансиверы (30-3000 МГц)
  • СВЧ-трансиверы (более 3 ГГц)
  • Многодиапазонные

По виду модуляции:

  • AM-трансиверы
  • FM-трансиверы
  • SSB-трансиверы
  • CW-трансиверы
  • Многорежимные

По схемотехнике:

  • Супергетеродинные
  • Прямого преобразования
  • SDR-трансиверы

По назначению:

  • Любительские
  • Профессиональные
  • Военные
  • Бытовые (рации)

Выбор конкретного типа трансивера зависит от требований к связи, условий эксплуатации и бюджета.

Из каких основных блоков состоит трансивер

Типовая структурная схема трансивера включает следующие основные блоки:

  • Антенно-фидерное устройство
  • Высокочастотный тракт (усилители ВЧ, смесители, фильтры)
  • Гетеродины (синтезатор частот)
  • Усилитель промежуточной частоты
  • Детектор
  • Усилитель низкой частоты
  • Микрофонный усилитель
  • Модулятор
  • Усилитель мощности передатчика
  • Система АРУ (автоматической регулировки усиления)
  • Блок управления и коммутации
  • Система электропитания

Конкретная реализация и наличие тех или иных блоков зависит от типа трансивера. Например, в SDR-трансиверах часть аналоговых блоков заменяется цифровой обработкой сигналов.


Преимущества и недостатки разных типов трансиверов

Рассмотрим основные плюсы и минусы наиболее распространенных типов трансиверов:

Супергетеродинные трансиверы

Преимущества:

  • Высокая чувствительность и избирательность
  • Хорошее подавление помех
  • Проверенная технология

Недостатки:

  • Сложность конструкции
  • Наличие побочных каналов приема
  • Относительно высокая стоимость

Трансиверы прямого преобразования

Преимущества:

  • Простота схемотехники
  • Низкая стоимость
  • Малое энергопотребление

Недостатки:

  • Невысокая чувствительность
  • Слабая избирательность
  • Подверженность помехам

SDR-трансиверы

Преимущества:

  • Широкие функциональные возможности
  • Гибкость настройки параметров
  • Возможность обновления ПО

Недостатки:

  • Высокая стоимость
  • Сложность освоения
  • Зависимость от компьютера

При выборе типа трансивера необходимо учитывать конкретные требования и условия эксплуатации.

Как выбрать трансивер для радиолюбителя

При выборе любительского трансивера следует обратить внимание на следующие ключевые параметры:


  • Диапазон рабочих частот — должен соответствовать планируемым диапазонам связи
  • Виды модуляции — наличие необходимых режимов (SSB, CW, FM и др.)
  • Выходная мощность передатчика — зависит от дальности связи
  • Чувствительность приемника — определяет возможность приема слабых сигналов
  • Избирательность — способность отстройки от помех
  • Стабильность частоты — важна для цифровых видов связи
  • Наличие дополнительных функций (DSP, панорамный индикатор и т.д.)
  • Удобство управления и эргономика
  • Надежность и ремонтопригодность
  • Стоимость и доступность на рынке

Для начинающих радиолюбителей оптимальным выбором будет недорогой многодиапазонный КВ-трансивер начального уровня мощностью 10-100 Вт. По мере роста опыта можно переходить на более продвинутые модели.

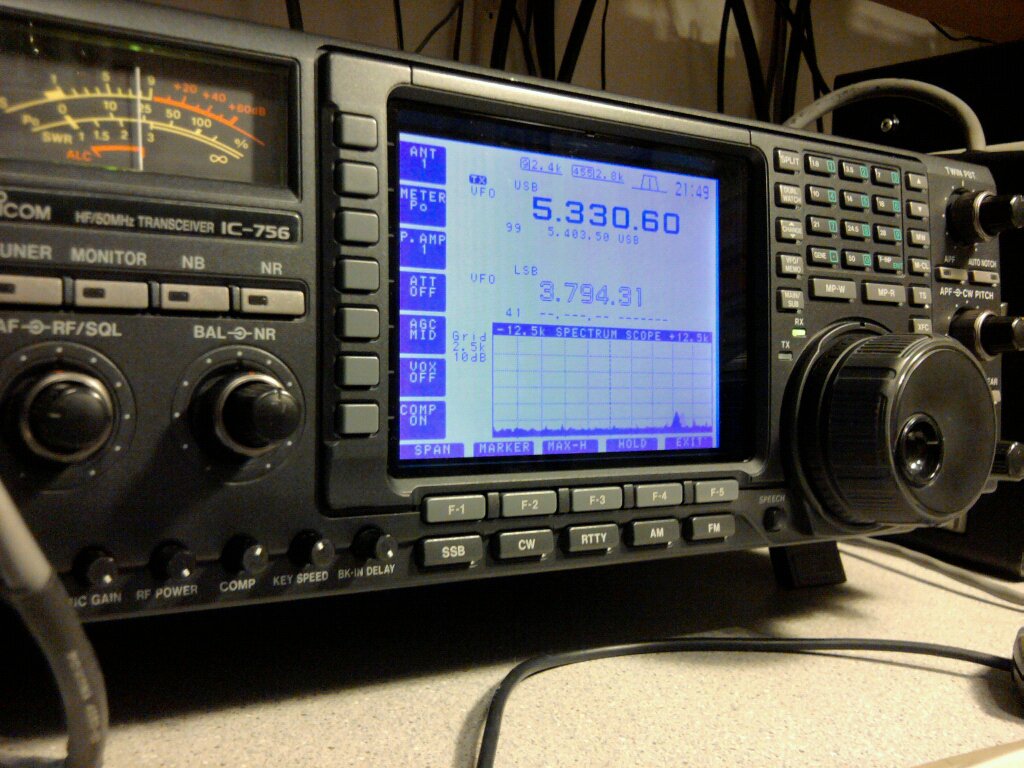

Особенности конструкции современных трансиверов

Современные трансиверы отличаются рядом конструктивных особенностей:

  • Широкое применение микропроцессорного управления
  • Использование синтезаторов частот с ФАПЧ
  • Применение DSP-процессоров для обработки сигналов
  • Внедрение SDR-технологий
  • Уменьшение габаритов и веса за счет миниатюризации
  • Повышение энергоэффективности
  • Расширение функциональных возможностей
  • Улучшение эргономики и удобства управления

Все это позволяет создавать компактные многофункциональные трансиверы с высокими техническими характеристиками.


Перспективы развития трансиверов

Основные тенденции в развитии трансиверной техники:

  • Дальнейшее внедрение SDR-технологий
  • Повышение чувствительности и избирательности приемников
  • Увеличение выходной мощности передатчиков
  • Расширение частотного диапазона
  • Улучшение энергоэффективности
  • Интеграция с компьютерными и сетевыми технологиями
  • Развитие систем цифровой обработки сигналов
  • Совершенствование пользовательского интерфейса

В будущем можно ожидать появления более универсальных и функциональных трансиверов с улучшенными техническими характеристиками и расширенными возможностями.


трансивер

Сегодня пойдет речь о трансивере «Радио-76″ а точней о его модернизации, с позволения автора схемы я не стану его так называть, так как от трансивера » Радио-76″ там мало чего осталось.

Дело в том что у меня был большой промежуток так сказать творческого кризиса, и я не занимался радио спортом, в связи с переездом из сельской местности в город, и у меня не было возможности установить антенну хотя-бы на один диапазон я отложил свое любимое дело на долгих 7 лет. Но мысли о моем любимом хобби не покидали меня, и я решил собрать себе трансивер, но возникла другая проблема о выборе схемы, и тут выбор упал на трансивер  «Реверсивный тракт на биполярных транзисторах по мотивам Р-76» автор которой является Сергей Эдуардович

US5MSQ http://us5msq.com.ua

P.S По секрету ))) На форуме Сергей Эдуардович активно отвечает на все вопросы которые возникнут в процессе сборки,за что нужно отдать должное, так как не все авторы своих «детище » так активно отвечают особенно на глупые вопросы. Проверенно лично.

Ниже я скину текст всех вопрос и ответов автора схемы которые возникали у других радиолюбителей которые собирали данный трансивер. От себя я скажу, если собирать внимательно, вопросов у Вас не должно возникнуть, так как у меня все заработать сразу, не считая моих ошибок в монтаже.

Ниже будут вырезки из постов с форума где радиолюбители обсуждали данный трансивер. Так как нет полного описания данной схемы, буду поступать таким методом.

Характеристики:

  • Общий уровень собственных шумов — порядка 35-45мВ
  • Общий Кус со входа смесителя — примерно 340-350тыс.
  • Приведенный ко входу уровень шума — примерно 0,12мкВ, а чувствительность со входа смесителя при с/шум=10дБ получилась порядка 0,4мкВ

АРУ начинает срабатывать при уровне порядка 4-5мкВ (S5-6), при этом реально держит сигнал минимум до 15мВ (+50дБ).

И так приступим к самой схеме.

Скачать печатную плату

В конце статьи будет архив со всеми схемами для скачивания в полном размере.

Рис.1 Схема основной платы с картой напряжений.

Добавлю от себя, если соблюдать все напряжения которые указанны на схеме, вопросы по наладке сами по себе исчезнут.



Скачать печатную плату

Рис.2 Схема полосовых фильтров с аттенюатором и раскачивающим усилителем на VT1.



Скачать печатную плату

Рис.3 Схема ГПД.

 Скачать печатную плату

Рис. 4 Схема ФНЧ и КСВ-метра.

 Вырезка сообщений из форума

US5MSQ: Что касается намоточных данных трансформаторов — возможно применение любых имеющихся у вас ферритовых колец диаметром 7-12 мм и проницаемостью 600-3000, важно обеспечить индуктивность для первого смесителя не менее 50мкГ (порядка 60-80), а для детектора/модулятора не менее 170 (порядка 200-250 мкГн). Просчитать конкретное кол-во витков для вашего колечка можно по стандартным формулам, удобно воспользоваться табличкой, разработанной Ю. Морозовым.

Важно обеспечить идентичность обмоток в самом трансформаторе. Я делал так — отмерял линейкой три одинаковых проводника (16см для Тр1 и Тр2 и 24см для Тр3 и Тр4), зачищал и облуживал концы, спаяв одну сторону в виде иголочки (этой стороной в дальнейшем будем вести намотку), зажимал в тиски и скручивал руками до уровня примерно 3-х скруток на см. Намотку ведем равномерно укладывая витки до полного заполнения — на колечках 2000НН 7х4х2 (для Тр3 и Тр4 склеены по 2) получилось порядка 15-16 витков. Не забываем перед намоткой сгладить острые грани колечек наждаком или надфилем.

Ну и еще один важный момент, по расчету и изготовлению катушек связи. Их наматывают, как правило, поверх середины контурной, поверх края контурной ближе к заземленному концу или, если каркас секционный, в соседней с заземленным концом секции. В этих случаях для более точного отражения коэффициента связи (взаимоиндукции) вводим поправочный коэффициент — для 1-го случая порядка 1-1,05, второго — 1,1-1,2 и третьего -1,3-1,4. Таким образом, если мы намотаем катушку связи с числом витков 1/10 от контурной, реально это будет примерно соответствовать коэффициентам 1/10, 1/11 и 1/13.

US5MSQ: катушки для ПДФ можно выполнять практически на любых, имеющихся у вас каркасах, и результаты (основные параметры ПДФ) будут практически одинаковые при достаточно малых потерях, разумеется речь идет о правильно спроектированных, а таких из опубликованных основное большинство.

Причина в том, что относительная ширина современных диапазонов (160,80,40м) достигает 9-10%, а это значит, что нагруженная добротность контуров будет порядка 8-10, а даже самые «левые» катушки имеют конструктивную добротность не менее 40-50, поэтому потери даже в трехконтурных ПДФ как правило не превышают3дБ.

Выбор нами трехконтурных ДПФ обусловлен исключительно желанием получить подавление зеркалки как можно большим, для примера на 80 м диапазоне при ПЧ 500кГц это порядка 38-40дБ (80-100раз), немного конечно, но двухконтурные здесь вообще бесполезны (не более 24-26дБ или всего -то 15-20 раз).

US5MSQ: Настройка ДПФ. Если нет ГКЧ, то ДПФ можно настроить и ГСС (ВЧ генератор) и даже просто по максимуму шумов эфира. Если не уверены, что антенна (или ГСС) согласованная, т.е. имеет выходное сопротивление 50-75 ом, то можно на входе включить штатный аттенюатор -20дБ, что обеспечит согласованный режим по входу ПДФ при любом источнике сигнала. Настраиваем приемник на середину диапазона, подключаем к выходу УНЧ динамик(телефоны) и какой-нибудь индикатор выхода (осциллограф, вольтметр переменного напряжения и т.п.). Регулятор громкости на максимум. В процессе настройки во избежание влияния АРУ регулировкой выхода ГСС или штатной РРУ (при работе с антенной) поддерживаем выходное напряжение порядка 0,3-0,4В. Для получения правильной (оптимальной) АЧХ в этом ДПФ все контуры должны быть настроены в резонанс на середине диапазона. Методик настройки без ГКЧ описано много (в том числе и на этой ветке). Одна из самых простых состоит из двух шагов:

— временно шунтируем резистором 150-220 ом катушку среднего контура и настраиваем первый и третий контура по максимуму сигнала в середине диапазона, убираем шунт
— для настройки в резонанс среднего контура, шунтируем такими же резисторами катушки перового и третьего контуров, убираем шунты.

Вот и все!

US5MSQ: Много крови попил S-метр, в первоначальном варианте это был даже не показометр — из-за большой крутизны управления АРУ стрелка стояла практически неподвижно при изменении сигнала на 70дБ. В Р-76М2 пошли по пути некоторого снижения крутизны управления, но это не на много улучшило ситуацию. Я отказался от уменьшения крутизны, т.к. сейчас работа АРУ мне нравится — можно не переживать и не дергаться к регулятору громкости, даже если рядом включился сосед с «киловаттом».

Было испытано несколько вариантов экспандеров, лучшие результаты (как по линейности, так и простоте схемы и регулировки) показала последняя схема (на Т5) -теперь выставляем только уровень S9(50мкВ) на середину шкалы, при этом шкала достаточна линейна до уровней +40дБ. В принципе немного отражаются и +50, +60дБ, но это практической ценности не представляет.

Показания этого простого S-метра никак не коррелируют с установками РРУ, что позволяет производить сравнительный отсчет уровней (наиболее часто востребованная функция) при любых установках усиления, правда точность будет невелика +- километр. Разумеется, что достаточно точный отсчет абсолютных уровней, как и сравнительный отсчет, будут возможны только при том усилении, при котором проводилась калибровка, в данном случае при Кус мах.

US5MSQ: Для получения хорошей селективности контуров, особенно первого, и устойчивой работы УПЧ индуктивность катушки не может быть любой, тем более чрезмерно (в разы) большей от оптимальной (в нашем случае 100мкГн).

US5MSQ:Рассматриваем последний вариант основной платы. В схеме применена электронная коммутация режимов RX/TX, для чего транзисторы Т11, Т13 включены на общий эмиттерный резистор R39. В режиме приема напряжение питания на микрофонный усилитель не подается, поэтому Т11 закрыт небольшим (порядка 0,28В) запирающим падением напряжения на R39, вызванным протеканием коллекторного тока Т13, величину которого выбираем по следующим соображениям.

Входное сопротивление этого каскада, включенного по схеме с ОБ, равно Rвх[ом]=0.026/I[мА]. Для обеспечения согласования со смесителем/детектором требуемые 50 ом получаются при токе 0,5мА. Кстати, при этом получаются и малые собственные шумы предУНЧ, что тоже немаловажно. При этом напряжение на коллекторе будет порядка 4,7+-0,5В, а на эмиттере Т14 примерно на 0,7В меньше, соответственно 4+-0,5В. При необходимости поточнее подобрать коллекторный ток Т13 можно резистором R47.

При переключении в режим ТХ, на микрофонный усилитель подается напряжение +9в TX SSB. Ток эмиттерного повторителя Т11 величиной порядка 9(+-1) мА, протекающий через общий R39, создает на нем падение напряжение 5(+-0,5)В, полностью запирающее Т13, отключая тем самым УНЧ. Естественно при этом напряжения на коллекторе Т13 и эмиттере Т14 будут близки к напряжению питания.

Но вернемся к микрофонному усилителю. При необходимости (большом отклонении) требуемый режим Т11 подбирается резистором R46.напряжение на коллекторе Т12 при этом будет порядка 6,2(+-0,6) В.

Резистор R40 выполняет двойную функцию — увеличивает выходное сопротивление эмиттерного повторителя до требуемых для нормального согласования модулятора 50-60 ом и ослабляет (делит) выходной сигнал МУО (максимальная амплитуда на выходе ограничителя порядка 0,25-0,28В) до уровня 0,15-0,18В, исключающего перегрузку модулятора при любых уровнях с микрофона и положениях движка R45.

US5MSQ: Надо соблюдать определенные правила перед первым включением!

Надо тщательно проверить монтаж на предмет ошибок!

Устанавливаем все регуляторы (РРУ,ГРОМКОСТИ, Уровень ТХ) на максимум, SA1 в положение SSB. Подав напряжение питания, желательно проконтролировать общий ток потребления — он не должен превышать 30мА. Далее проверяем режимы каскадов по постоянному току — на эмиттерах Т3, Т4, Т7, Т8 должно быть порядка +1…1,2В, эмиттере Т13 — порядка +0,26В (при необходимости требуемого добиваемся подбором R47).

Проверяем работу опорника — на правом выводе R50 должно быть переменное напряжение 0,7Вэфф (+-0,03В) частотой 500кГц. Если генерации нет, шунтируем кварц емкостью порядка 10-47нФ и сердечником L4 выставляем частоту генерации порядка 500кГц и убираем шунт — частота должна установиться точно 500кГц (+-50Гц). при сильном отличии величины напряжения, требуемого добиваемся подбором R58 и, возможно, С59. Если генерация не появилась и при шунтировании кварца, надо перебросить накрест выводы обмотки связи L4 и далее по приведенной выше методе.

Признаком нормальной работы детектора является заметное снижение шумов на выходе УНЧ при замыкании левого (по схеме) вывода резистора R50.

Настройку УПЧ тракта можно сделать традиционно с использованием ГСС (если он есть), но можно и своими, штатными, средствами. Для этого сначала настроим генератор CW — переключатель SA1 переводим в положение CW, замыкаем контакты ПЕДАЛЬ и КЛЮЧ. Подстройкой R11 устанавливаем на эмиттерах Т3, Т4, Т7, Т8 порядка +1…1,2В, т.е. пока, на время настройки, ставим усиление УПЧ в режиме ТХ на максимум. Подбором С34 (грубо) и триммером С39 (точно) добиваемся частоты генерации порядка 500,8-501кГц (точнее тональность подбираем под свой вкус (слух)при этом сигнал самоконтроля должен быть слышен в динамике). Уровень сигнала на эмиттере Т10 должен быть 0,7Вэфф+-0,1В -при необходимости подбираем R33. Подключаем осциллограф через высокоомный делитель или конденсатор 10-15пФ к катушки связи L1 и последовательной подстройкой сердечников катушек L2 (это резонанс контролируем по увеличению громкости самоконтроля ), L1 и затем триммеров С22,С18 добиваемся максимальных показаний осциллографа. При этих регулировках резонанс должен быть четкий и не на пределе регулировочных элементов -если это не так надо будет поточнее подобрать емкости соответственно С35, С5,С25 и С16.

На этом первичная настройка закончена, можно размыкать контакты ПЕДАЛИ и КЛЮЧа и наслаждаться приемом

US5MSQ: давайте рассмотрим настройку тракта передачи, она довольно проста благодаря примененным схемотехническим решениям.

К выходу подключаем настроенный ПДФ (это важно, т.к. без ПДФ выходной сигнал смесителя представляет собой адскую смесь из остатков ГПД, основной и зеркальной составляющей), нагруженный на 50 Ом. Определяющим является требование получить максимальный уровень полезного сигнала и исключить перегрузку (обеспечить линейный режим) модулятора и смесителя. При напряжении ГПД (опорника) порядка 0,6-0,7 достаточная линейность сохраняется при уровне сигнала не более 200мВ, оптимально порядка 120-150мВ. Для защиты модулятора при любых уровнях с микрофона от перегрузки применен диодный ограничитель D6, D7, ограничивающих амплитуду на эмиттере Т11 уровнем порядка 0,25В, а с учетом R40 на модулятор поступает не более 150мВ. Триммером R45 выставляем требуемый уровень ограничения (или его отсутствия) для конкретного микрофона.

При настройке достаточно движок R45 переместить вверх по схеме, т.е. на максимум усиления и подать на вход модулирующий сигнал порядка 20-50мВ и частотой 1-2кГц (не критично). Подстройкой контуров ПЧ и ЭМФ добиваемся максимума. Оптимальный уровень усиления тракта передачи выставляем триммером R11, добиваясь на нагрузке напряжения порядка 50-60мВ — это обеспечивает оптимальную работу смесителя. Переключаемся в CW и подбором С40 добиваемся на выходе ПДФ порядка 70-80мВ. Вот и вся настройка.

US5MSQ: Что касается режимов работы РРУ/АРУ. Глубина регулировки зависит от того, насколько сильно мы сможет уменьшить ток коллектора транзисторов УПЧ (как минимум до 10-20 мкА), исключив при этом их полное запирание. Т.е. нижний уровень напряжения управления, поступающего на базы транзисторов, для получения максимальной эффективности РРУ/АРУ должен быть зафиксирован на оптимальной для конкретного типа транзисторов величине, за это отвечают диоды D1(РРУ) и D2(АРУ). Для диодов типа 1N4148 при указанных на схеме номиналах 0R1 и R2 это, как правило, обеспечивается. При необходимости режимы можно подстроить — например если происходит полное запирание транзисторов в режиме РРУ, значит маловато падение напряжение на D1 — его можно немного повысить увеличением тока через диод (например, подключив параллельно доп. резистор), если недостаточно, то заменой на более удачный диод.

Если РРУ работает нормально, то в режиме АРУ при необходимости глубину регулировки корректируют подбором R2.



Что касается ГПД, то я его не делал, точней собрал, но из-за размеров моего корпуса, я отказался от него и собрал синтезатор частоты.

Немного видео о работе трансивера, когда он еще был на стадии настройки.

Скачать архив с документацией  печатные платы в формате LAY

УКВ радиостанции и трансиверы — полный список схем и документации на QRZ.RU

1AKD 2 Meters Transceiver296282128.10.2007
2AZDEN PCS-7500H PCS-7200 PCS-7300H PCS-7800H owners manual1094273428.10.2007
3AZDEN PCS6000 Instruction manual380391228.10.2007
4AZDEN PCS6000 schematic1219257928.10.2007
5BAOFENG UV-3R схема, schematic diagram238203114.11.2014
6BAOFENG UV-3R блок-схема схема, schematic diagram41197314.11.2014
7BAOFENG UV-5R пользовательская инструкция, user manual249224814.11.2014
8BAOFENG UV-5R схема, schematic diagram409365014.11.2014
9Belcom LS-60 Schematic632252708.11.2007
10Braun LT-470 Manual5906393608.11.2007
11CW QRP трансивер прямого преобразования на семи транзисторах (15м) 81316.11.2016
12CW-SSB-трансивер прямого преобразования на 10 метров 82316.11.2016
13CW-трансивер прямого преобразования 82416.11.2016
14CW-трансивер с генератором перестраиваемой частоты (21-21,5МГц) 79416.11.2016
15FDK multi 800d 144 MHz FM 5-25 Watt car mobile1414429108.11.2007
16Fukuyama MULTI 700 A/E Instruction manual2268251729.10.2007
17Fukuyama MULTI 700 EX servive manual777252629.10.2007
18Fukuyama MULTI 11 Instruction manual + schematic2751272129.10.2007
19Fukuyama MULTI U11 Instruction manual and schematic1305268029.10.2007
20Fukuyama MUV 430A Instruction manual3275260129.10.2007
21Intek KT-355EE Instruction manual3847582508.11.2007
22Kenpro FM-240, FM-640, FM-7401544447208.11.2007
23Lafayette HA-460 Manual1095415307.12.2007
24Lafayette HA-650 Manual1307239507.12.2007
25Lafayette HA-750 Manual1344320607.12.2007
26Maki Denki UTV-1200B][ схема1899180214.11.2014
27Maki Denki UTV-1200B][E схема711170014.11.2014
28Maki Denki UTV-1200B][E-P схема627157014.11.2014
29Manual 140 AP mobile UHF band3831254428.10.2007
30Manual 140 AP mobile VHF band5300236228.10.2007
31Philips FM1200 / FM1100 / FM1300915305708.11.2007
32QRP CW микротрансивер Wuther 20m (14,032 — 14,065 MHz) 17416.11.2016
33QRP CW микротрансивер на полевом транзисторе 19016.11.2016
34QRP трансивер Джеймса Бонда в копусе от батареи КРОНА (40м) 24716.11.2016
35QRP трансивер Полевик-80 (3500-3580кГц, 3Вт) 19716.11.2016
36QRPP Микротрансивер (20-80м, 500 мВт) 22516.11.2016
37Ranger RCI 2950, RCI 2970 Manual438191608.11.2007
38Sommerkamp FT-250 Instruction manual2691737608.11.2007
39Sommerkamp TS-240 Instruction manual5831166408.11.2007
40Sommerkamp TS-788DX Instruction manual2878170508.11.2007
41SuperStar 2200 Schematic356179208.11.2007
42TOKYO HT-106360981905.11.2007
43TP-3000 2M Service manual446097309.11.2007
44Utica 65060696208.11.2007
45Yupiteru MVT-500060688628.10.2007
46Yupiteru MVT-710021139228.10.2007
47Yupiteru MVT-90001287104528.10.2007
48Zycomm FM2512 Service manual358196808.11.2007
49Автомобильная радиостанция на 27 МГц 19816.11.2016
50Адаптер для радиостанции диапазона 2 М 17516.11.2016
51АМ-трансивер на 27,14 МГц 17716.11.2016
52АМ-трансивер на 27МГц с дальностью действия до 600 метров 14916.11.2016
53Антенны и антенные усилители УКВ диапазона (144МГц, 430МГц, 1296МГц) 22416.11.2016
54Антенный тюнер-коммутатор, назначение и принципиальная схема 26316.11.2016
55Базовый усилитель мощности для СВ-диапазона 20916.11.2016
56Блок управления радиостанции «Маяк»373304.11.2003
57ВЧ-предусилитель для радиоприемника 20416.11.2016
58Высокочастоные наводки в радиолюбительской практике577808.10.2002
59Двунаправленный усилитель ВЧ на частоту 70,0455 МГц 19216.11.2016
60Двухдиапазонная любительская УКВ радиостанция FM-2006 диапазонов 144 — 146 МГц и 430 — 440 Мгц383730.08.2006
61Десятиканальное опрашивающее устройство для трансивера 15616.11.2016
62Детекторный трансивер на туннельном диоде с земляной батареей 19316.11.2016
63Документация Р — 111116411.08.2016
64Доработка трансиверной приставки 17716.11.2016
65Дуплексное радиопереговорное устройство 40-48МГц, 3-5км 19616.11.2016
66Игрушечная walkie-talkie рация NS-881 28716.11.2016
67Карманная транзисторная радиостанция (27,14 МГц) 18816.11.2016
68Конвертер для приема цифровых видов связи 32416.11.2016
69Конвертер сигналов СЕВ в диапазон 75м 14916.11.2016
70Конструкция любительской УКВ радиостанции на диапазоны 144МГц, 430МГц, 1200МГц 21716.11.2016
71Коротковолновый QRP микротрансивер на одном транзисторе (40м) 20116.11.2016
72Любительская радиостанция FM 2003 на 144-146 Мгц327303.08.2006
73Любительская радиостанция FM-2004 на 144-146 МГц197203.08.2006
74Любительская радиостанция FM2004-2 диапазона 144-146 Мгц261102.05.2006
75Любительская радиостанция на диапазон 10м 35716.11.2016
76Малогабаритная радиостанция (27 МГц 0,25 Вт) 22916.11.2016
77Малошумящий усилитель с АРУ на 9МГц (на транзисторах U310) 17916.11.2016
78Микрофонный усилитель-компрессор для УКВ ЧМ-передатчика 23416.11.2016
79Миниатюрная СВ-радиостанция 15116.11.2016
80Миниатюрный трансивер на 28 МГц с мощностью передатчика 0,4Вт 15816.11.2016
81Модернизация радиостанции Р-159 для работы на любительских диапазонах 29, 50 МГц и СВ в режиме ЧМ1773103.07.2006
82Настройка любительской УКВ радиостанции на диапазоны 144МГц, 430МГц, 1200МГц 19216.11.2016
83Однодиапазонный трансивер с низковольтным питанием 3V (21 МГц) 21416.11.2016
84Опрашивающее устройство для трансивера диапазона 2 метра 27816.11.2016
85Переключатель для антенны прием-передача 18116.11.2016
86Переключатель прием-передача на PIN-диодах 21416.11.2016
87Переключатель прием-передача на микросхеме 74122 13516.11.2016
88Полупроводниковый усилитель мощности ВЧ (25 Вт) 23316.11.2016
89Портативная радиостанция личного пользования (26-27 Мгц) 19316.11.2016
90Принципиальная схема портативной радиостанции Восток-С 20316.11.2016
91Принципиальная схема радиостанции Москит-РМ-1 16316.11.2016
92Принципиальная схема радиостанции на микросхеме К174ХА10 (27 МГц) 22516.11.2016
93Принципиальная схема радиостанции Р-433 11216.11.2016
94Принципиальная схема ЧМ-трансивера на 27,14 МГц 21416.11.2016
95Простая радиостанция для села (27 МГц) 24616.11.2016
96Простая рация для ближней связи (27 или 28 МГц) 18716.11.2016
97Простая СВ-радиостанция с амплитудной модуляцией (27 МГц) 19116.11.2016
98Простой SSB минитрансивер на 160 м 16616.11.2016
99Простой SSB-трансивер на диапазон 160 м 26916.11.2016
100Простой трансивер класса Е — CLASSIE (40м, мощность 1,8 Вт) 20716.11.2016
101Простые блоки приемника и передатчика для DTMF и аудиосигнала (27МГц) 22616.11.2016
102Простые ЧМ и АМ приемники для радиостанций 21116.11.2016
103Радий-301 — программатор488248620.01.2008
104Радий-301 — руководство по ремонту, схемы6234251422.01.2008
105Радиолюбительский телефон (УКВ радиостанция 145 МГц) 23816.11.2016
106Радиостанция — игрушка, работающая в диапазоне 27,14 МГц 13416.11.2016
107Радиостанция Астра-1-FM-CB 14016.11.2016
108Радиостанция в школьном пенале 30316.11.2016
109Радиостанция для связи через радиолюбительские спутники 24616.11.2016
110Радиостанция на 27 МГц с низкой ПЧ 13416.11.2016
111Радиостанция с ЧМ на 27 МГц на микросхемах 11116.11.2016
112Радиостанция Уоки-Токи на трех транзисторах (27 Mhz) 20016.11.2016
113Разблокировка LPD радиостанции Maycom MH-430 на диапазон 430-440 Мгц175315.09.2006
114Самодельная АМ радиостанция на 27МГц, дальность 1-2км (уоки-токи, walkie-talkie) 24516.11.2016
115Советы и доработки для QRP трансивера Микро-80 18716.11.2016
116Схема DSB-радиостанции на микросхеме К174ХА2 14416.11.2016
117Схема QRPP трансивера (UB5UG) 17316.11.2016
118Схема АМ радиостанции на шести транзисторах (27,14 МГц) 23116.11.2016
119Схема АМ-радиостанции Изумруд-АМ-27 23216.11.2016
120Схема АМ-радиостанции на диапазон частот 27 МГц 28716.11.2016
121Схема варцевого генератора для SSB-приемопередатчика на 2 10916.11.2016
122Схема высокого разрешения Yaesu FT-1900 144Мгц FM трансивер. Schematic diagram717851802.11.2016
123Схема генератора меток частоты с кварцевой стабилизацией 12216.11.2016
124Схема дадиостанции Колибри 13716.11.2016
125Схема защиты по питанию для трансивера от 12В 19016.11.2016
126Схема защиты трансивера от перенапряжения 22916.11.2016
127Схема игрушечной радиосьтанции на трех транзисторах (27 МГц) 19616.11.2016
128Схема карманной радиостанции на микросхемах (27 МГц) 12316.11.2016
129Схема любительской УКВ радиостанции на диапазоны 144МГц, 430МГц, 1200МГц 22616.11.2016
130Схема маленького простого трансивера (2-3Вт) 22216.11.2016
131Схема миниатюрного трансивера на диапазон 27 МГц 26716.11.2016
132Схема мобильной СВ-радиостанции (дальность 2-30км) 16916.11.2016
133Схема опрашивающего устройства для диапазона 2м 11816.11.2016
134Схема опрашивающего устройства на четыре канала для метрового диапазона волн с ЧМ 15416.11.2016
135Схема основного блока для трансивера на диапазон 160М 17916.11.2016
136Схема переносной радиостанция (27 МГц, 400 мВт) 23216.11.2016
137Схема поиска станций в 2м диапазоне с шагом 500 кГц 21816.11.2016
138Схема портативной радиостанции на 144 МГц 25016.11.2016
139Схема портативной радиостанции на 27 МГц 14316.11.2016
140Схема портативной радиостанции с ЧМ, 27 МГц, 3Вт 13616.11.2016
141Схема простого QRP-трансивера на диапазон 80 метров 24716.11.2016
142Схема простого радиотелефона 40-48мГц 14516.11.2016
143Схема простого радиотелефона на 65-108мГц 21116.11.2016
144Схема простой радиостанции на трех транзисторах (27,140 МГц) 12916.11.2016
145Схема простой радиостанции УКВ (FM) диапазона на транзисторах и KXA058 25516.11.2016
146Схема простой УКВ-ЧМ радиостанции на четирех транзисторах 18816.11.2016
147Схема радиопейджера на диапазон 40-48МГц, 5-10км 18016.11.2016
148Схема радиопереговорного устройства (27 МГц) 12716.11.2016
149Схема радиостанции Астра-4СВ 16116.11.2016
150Схема СВ-радиостанции на микросхеме К174ХА42А (27 МГц) 15116.11.2016
151Схема телеграфного трансивера (10Ватт) 19916.11.2016
152Схема УКВ-ЧМ-радиостанции (2 м) 17416.11.2016
153Схема УКВ-ЧМ-радиостанции на диапазон частот 144-146МГц 19116.11.2016
154Схема управления режимами прием-передача 15616.11.2016
155Схема утроителя частоты с 422 до 1267,2 МГц 12416.11.2016
156Транзисторно-ламповый трансивер на 28 МГц (10м) 17816.11.2016
157Транзисторный трансивер на диапазон 160м 19616.11.2016
158Трансвертер Magic band 50/29 МГц — схема и описание 17016.11.2016
159Трансивер 144-146 МГц на лампах от 6Ж4 до ГУ-50213123.01.2010
160Трансивер Альбатрос 160

Техника КВ — полный список схем и документации на QRZ.RU

1«Альбатрос» печатные платы38797502.07.2007
2«ДН Yagi». Мультик683412.02.2005
3«ДН двойного квадрата». Мультик694311.01.2005
4«Стереоприем» слабых CW сигналов. 372915.09.2001
5«ТИХАЯ» НАСТРОЙКА АНТЕННЫ1062520.09.2002
6«Холодная» настройка П-контура передатчика 1152204.05.2001
710M Ham/CB Base Antenna163571203.11.2007
82 el Delta Loop1205401.02.2002
92-х диапазонный вариант EH-антенны767225.02.2007
103-х диапазонный «Волновой Канал»1013409.08.2001
114 квадрата на диапазоны 14-18-21-28 МГц1505612.12.2010
12Acom 1000432811027.05.2004
13ACOM 1000 Schematic1463994423.01.2008
14ACOM 1010 Manual555577601.11.2007
15ACOM 2000A Schematic1347674123.01.2008
16Acom-1000431278114.11.2014
17ACOM-2000A документация927736004.12.2003
18AL-1200 Manual381921324.05.2007
19AL-1500 Manual3631146024.05.2007
20AL-572 Manual238633224.05.2007
21AL-800H Manual276586724.05.2007
22AL-811H Manual3541360824.05.2007
23AL-82 Manual3721041824.05.2007
24ALS-600 Manual581857524.05.2007
25Antenna tuner Kenwood AT-250 руководство пользователя1120015410.06.2020
26ATAS-120 сервис-мануал, service manual412189514.11.2014
27ATAS-25 инструкция, service manual63156214.11.2014
28Aвтоматический РА OM3500, пульт управления, инструкция455238913.05.2012
29Belcom Liner 15 Owners guide3224367208.11.2007
30CB/Ham Radio Base Station Antenna70616603.11.2007
31CTE-737 Manual366451308.11.2007
32Cамый маленький и легкий 1500 Вт усилитель на рынке — OM1500HF, описание776460720.06.2012
33Cхема трансивера Лаповка UA1FA в формате jpg15000339111.05.2020
34Daiwa CNW-219/CNW-419 инструкция1379220714.11.2014
35DDS-синтезатор для UW3DI1261771409.01.2002
36DM2002M — техническое описание1485203.06.2004
37DS018 — Популярная Цифровая Шкала для Трансивера. (Fmax=50MHz).1751040408.11.2001
38DSP-процессор на основе микросхемы MF10885401.09.2004
39DX антенна за 15 мин. на 40 метров.380311.07.2016
40EH-антенна RZ0SP787006.02.2007
41EH-антенны2103819.05.2004
42Elecraft KX2 By Fred Cady — KE7X2450722213.06.2019
43EMTRON DX-31017742228.12.2011
44EXPERT 1K-FA документация3886457926.06.2007
45GP-Yagi на 7 МГц с переключаемой ДН864202.02.2006
46Hentenna712501.02.2001
47IC-736, IC-736M, IC-736S схемы, schematic diagram9526171614.11.2014
48Icom AG-20 мануал и схема894136614.11.2014
49Icom AG-25, AG-35, AG-1200 инструкция, manual234151114.11.2014
50Icom AG-35 cхема, schematic diagram419159014.11.2014
51Icom CT-16 инструкция пользователя, manual178130814.11.2014
52Icom IC-1271 схема12224136514.11.2014
53Icom IC-1275 схема646675414.11.2014
54Icom IC-275 схема4164101014.11.2014
55Icom IC-290 схема316497714.11.2014
56Icom IC-390 схема1047394914.11.2014
57Icom IC-706MKII схемы и сервисная инструкция, schematic diagram, service manual26228124414.11.2014
58Icom IC-706MKIIG инструкция пользователя, manual4244209714.11.2014
59Icom IC-7200 модификация, modification83875914.11.2014
60Icom IC-737, IC-732, IC-732M, 732S схемы, schematic diagram2083290814.11.2014
61Icom IC-746 инструкция, manual921119114.11.2014
62Icom IC-746PRO инструкция, manual3913112814.11.2014
63Icom IC-756PROIII реклама, info152154614.11.2014
64Icom IC-765 (он же IC-760PRO) инструкция пользователя, manual4676142714.11.2014
65Icom IC-765 (он же IC-760PRO) сервис-мануал, manual27840133814.11.2014
66Icom IC-780 схема3084677414.11.2014
67Icom IC-DELTA100. Инструкция пользователя, manual9130153014.11.2014
68Icom IC-PS15 мануал и схема2227195514.11.2014
69Icom IС-DELTA100. Сервисная инструкция, manual21048111814.11.2014
70Icom SM-20 cхема, schematic diagram37106914.11.2014
71Kenpro HR-1300993123314.11.2014
72Kenpro KP-100440138314.11.2014
73Kenpro KP-100440158615.05.2012
74Kenwood MC-60 инструкция, instruction manual277138114.11.2014
75Kenwood SP-31 мануал и схема1119108014.11.2014
76Kenwood TH-22 и TH-42 инструкция, instruction manual2082134414.11.2014
77Kenwood TH-22 схема150112914.11.2014
78Kenwood TH-22, TH-42 и TH-59 инструкция, instruction manual885984714.11.2014
79Kenwood TR-751(D) схемы, schematic diagram232383314.11.2014
80Kenwood TR-851(D) схемы, schematic diagram192669414.11.2014
81Kenwood TS-120S(V) схема9555117714.11.2014
82Kenwood TS-130S(V) схема473993214.11.2014
83Kenwood TS-140 и TS-680 описание, manual259103414.11.2014
84Kenwood TS-140 и TS-680 схема16045120314.11.2014
85Kenwood TS-2000 инструкция, instruction manual131483914.11.2014
86Kenwood TS-440 модификация, instruction manual380814.11.2014
87Kenwood TS-440S(V) схема10589128114.11.2014
88Kenwood TS-450S (TS-690S) инструкция, instruction manual63144714.11.2014
89Kenwood TS-530S, TS-530V схемы, schematic diagram454990114.11.2014
90Kenwood TS-570D полная инструкция, instruction manual5993155614.11.2014
91Kenwood TS-570S(D) краткая инструкция, instruction manual6572514.11.2014
92Kenwood TS-790 инструкция, instruction manual6453113714.11.2014
93Kenwood TS-790 схема17939115314.11.2014
94Kenwood TS-830S, TS-830V схемы, schematic diagram7399117214.11.2014
95Kenwood TS-850S инструкция, instruction manual1182103114.11.2014
96Kenwood спецификация разъемов112103514.11.2014
97Kirisun PT3209 инструкция пользователя, instruction manual185152014.11.2014
98Kuranishi Instruments WD-2011 характеристики216155714.11.2014
99Kuranishi RL-1200D33159118.02.2016
100L-образный Windom на 80, 40 и 20 м, диапазоны 28+11,5 м.10683753612.12.2010
101LDG AT-100Pro инструкция2366183614.11.2014
102LDG AT-200Pro инструкция1553176814.11.2014
103LDG Z-11PRO инструкция894174514.11.2014
104LDG Z-817 инструкция1129695514.11.2014
105MFJ-1026 — инструкция по эксплуатации1070291408.09.2013
106MFJ-9420 инструкция2151211814.09.2012
107Micro GP1453405.03.2002
108N4PC низкочастотный фильтр. 629215.09.2001
109OM2000HF инструкция641286912.04.2012
110OM2500-HF User Manual321813930.12.2005
111OM2500HF770646824.08.2007
112OM3500HF1200534624.08.2007
113OM4000HF Руководство по эксплуатации50056329.08.2013
114PA без общего электрода802011.06.2003
115QRP трансивер прямого преобразования 1529415.09.2001
116RA3AO печатные платы59711202.07.2007
117RFI от вашего компьютера 388800.00.0000
118RK-SWR Meter1940324604.03.2013
119RU3AG EH-антенна на 10 м649718.04.2003
120SDR приемники1423004.04.2011
121Seeway RTX-E505784340414.11.2014
122Sloper 80 UR5FGC11264704.02.2002
123SSB модулятор. 709715.09.2001
124SSB приемник на ИМС TDA 1083 (диапазон 80 м)2547903.04.2005
125SSB формирователь — модулятор508802.11.2001
126Standard C5600, C5600D схема, schematic diagram6330160414.11.2014
127STAR-10 transceiver160811189604.05.2008
128T2FD на НЧ диапазоны — Файл описания для моделирования4629112.08.2001
129TBY — схема44584003.03.2003
130TenTec 405 QRP linear amplifier274382709.11.2007
131Tokyo Hy-Power HC-150/20098168214.11.2014
132Tokyo Hy-Power HC-2000 инструкция292201214.11.2014
133Tokyo Hy-Power HL-1 инструкция1215245514.11.2014
134Tokyo Hy-Power HL-110V схема33168014.11.2014
135Tokyo Hy-Power HL-130U390174914.11.2014
136Tokyo Hy-Power HL-130U схема149168414.11.2014
137Tokyo Hy-Power HL-160V25A схема29198914.11.2014
138Tokyo Hy-Power HL-180V схема70242114.11.2014
139Tokyo Hy-Power HL-1KA399204714.11.2014
140Tokyo Hy-Power HL-1KGX66190514.11.2014
141Tokyo Hy-Power HL-200BDX234184814.11.2014
142Tokyo Hy-Power HL-250UDX схема1698232714.11.2014
143Tokyo Hy-Power HL-2K инструкция563224714.11.2014
144Tokyo Hy-Power HL-2KFX инструкция841231914.11.2014
145Tokyo Hy-Power HL-350VDX схема2174224014.11.2014
146Tokyo Hy-Power HL-37V схема28146414.11.2014
147Tokyo Hy-Power HL-37VSX274144714.11.2014
148Tokyo Hy-Power HL-82V схема45159914.11.2014
149TONO VM-240W инструкция1226157514.11.2014
150UW3DI23261325220.03.2001
151V или H?388431.10.2004
152Vertex Standard VX-1700 инструкция, service manual3415435414.11.2014
153Welz CH-20A389145415.05.2012
154Welz CH-20A,

Простейшие QRP — Сайт prograham!

Простейшие QRP трансивера

Схема QRP CW/DSB трансивера от PA3ANG на TCA440 (К174ХА2) Выходная мощность трансивера около 3 вт

Фактический размер печатной платы 89 на 46 мм

QRP CW трансивер от DG0SA

Радиохобби 2006 №2

Чувствительность-80 мкв выходная мощность-0,5 вт

Еще одна версия

ТВОЙ ПЕРВЫЙ ПЕРЕДАТЧИК

Я.Лаповок (UA1FA)

Диапазон рабочих частот-160м (зависит от применяемого кварца), максимальный ток-400ма, выходная мощность-2…3вт

Литература: журнал «Радио» 2002 №8

CW трансивер прямого преобразования

Этот трансивер предназначен для работы телеграфом в любительском диапазоне 80 м. Генератор с кварцевой стабилизацией частоты, собранный на полевом транзисторе VT5  использован как в приемном, так и в передающем тракте и выполняет соответственно функции либо гетеродина, либо задающего генератора. Кварцевый резонатор подключают к розетке XS4. В небольших пределах (зависящих от параметров резонатора и элементов контура L1C12) рабочую частоту генератора можно изменять конденсатором переменной емкости С12. Обычно не составляет труда «сдвинуть» частоту генератора на 2—3 кГц.

С контура L2C13 через катушку связи L3 радиочастотное напряжение поступает в цепь базы транзистора выходного каскада VT4. Манипуляцию осуществляют в эмиттерной цепи этого транзистора ключом, подсоединяемым к розетке XS3. Выходной контур L5C9 согласован с коллекторной цепью транзистора VT4 и нагрузкой (антенной) катушками связи L4 и L6. Транзистор VT4 работает без начального смещения (в режиме С).

Приемный тракт трансивера собран по схеме прямого преобразования частоты. При ненажатом ключе диод VD1 открыт током, определяемым резисторами R9 и R8. Сигнал с антенны, поступивший через катушку связи L6 в контур L5C9, беспрепятственно проходит в цепь первого затвора полевого транзистора VT3, работающего как детектор смесительного типа. На второй затвор через конденсатор СИ подается радиочастотное напряжение кварцевого генератора. Напряжение смещения на этом затворе определяет делитель, образованный резисторами R10 и R11. Переменный резистор R8 выполняет функции регулятора уровня сигнала в приемном тракте.

Напряжение звуковой частоты, выделившееся на первичной обмотке трансформатора Т1, усиливается двухкаскадным усилителем на транзисторах VTI и VT2. Нагрузка этого усилителя — головные телефоны с сопротивлением излучателей 1600—2200 Ом, подключаемые к розетке XS1. Для увеличения громкости приема сигналов радиостанций излучатели включают параллельно.



Катушки трансивера LI—L6 намотаны на каркасах диаметром 6—8 мм (от телевизионных приемников) с подстроечниками из карбонильного железа. Обмотки выполнены медным проводом диаметром 0,3 мм в эмалевой изоляции. Число витков катушки L1 — 60, L2 и L5 — по 50, остальных — по 12 витков. Катушки связи (L3, L4 и L6) намотаны поверх соответствующих контурных, намотка — рядовая, сплошная.

В качестве трансформатора Т1 использован согласующий трансформатор от транзисторного радиовещательного приемника. Конденсатор С12 должен иметь максимальную емкость примерно 400 пФ и возможно меньшую начальную емкость.

Налаживание трансивера начинают с передающего тракта. К гнезду XS2 подключают эквивалент антенны — резистор сопротивлением 75 или 50 Ом и мощностью рассеивания 1 Вт. Временно замкнув накоротко катушку L1 и установив ротор конденсатора С12 в положение, соответствующее максимальной емкости, подстроенным конденсатором С13 добиваются максимального тока эмиттера транзистора VT4 (контрольный миллиамперметр с током полного отклонения 200—250 мА можно подключить, например, к розетке XS3). Затем подстроечным конденсатором С9 добиваются максимального радиочастотного напряжения на эквиваленте антенны. Ток, потребляемый при этом выходным каскадом, должен быть около 150 мА. Если выходная мощность передатчика будет заметно меньше 0,7 Вт, следует подобрать числа витков катушек связи (в первую очередь L4 и L6).



При налаживании приемника имеет смысл подобрать резистор R10 и конденсатор СИ по максимальной чувствительности приемного тракта. В усилителе звуковой частоты подбирают резисторы R2 и R3 по напряжениям на коллекторах транзисторов VT1 и VT2 (соответственно 2—3 и 5—7 В). Транзисторы ВС109 можно заменить на КТ342, КТ3102 и им аналогичные; 40673 — на КП350; BF245 — на КПЗ0З или КП302; 2N2218 — на КТ928; диод 1N4148 — на КД503 и ему аналогичные.

QRP CW трансивер на 7 мгц

Выходная мощность 500 мвт

Трансивер «Полевик-80»

Технические характеристики трансивера «Полевик-80»:

Напряжение питания 10 – 14 В

Потребляемый ток (при 12В)

                  – в режиме приема 15-20 мА

                  – в режиме передачи 0.5 – 0.7 А*

Диапазон частот: 3500 – 3580 кГц**

Чувствительность (при 10 дБ С/Ш): около 10 мкВ

Выходная мощность: 3 Вт*

*   – зависит от цепи согласования с антенной;

** – зависит от перекрытия частот гетеродином.

При необходимости этот трансивер можно переделать и на другие диапазоны. На ВЧ диапазонах  следует обратить особое внимание на  качество и  стабильность гетеродина и смесителя

В режиме приема сигнал с антенны через ФНЧ на L2, L3, C3, C6, C8, C9 поступает на смеситель на полевых транзисторах (отсюда и название трансивера) VT3, VT5. Переходы исток-сток  транзисторов включены параллельно, а на  затворы через трансформатор T1 подается  противофазное  напряжение  гетеродина. За  один

период  гетеродинного  напряжения  проводимость  транзисторов  изменяется дважды. При  этом  происходит  преобразование  сигнала: F = Fsig ± 2Fosc.

Гетеродин работает на частоте в 2 раза ниже принимаемой. Как и в случае со смесителями на встречно-параллельных диодах , это выгодно по нескольким причинам: гетеродин с низкой рабочей частотой имеет меньший «уход» частоты, а его гармоники подавляются входным фильтром.                                                           Низкочастотный  ФНЧ L4, C11, C12 выделяет  звуковой  сигнал, который усиливается  двухкаскадным  УНЧ  на  транзисторах  с  высоким  коэффициентом передачи  тока. В  качестве  наушников  можно  использовать  высокоомные телефоны или низкоомную гарнитуру с согласующим трансформатором (рис. 1).

Гетеродин  выполнен  по  классической  схеме  Хартли  на  транзисторе VT1 и особенностей не имеет. Буферный каскад (VT2) служит для развязки гетеродина.

Выбор  для  смесителя  мощных  полевых  транзисторов RD15HVF1,

предназначенных  для  ВЧ  и  СВЧ  усилителей, продиктован  исключительно  их хорошими  параметрами  и  доступностью. Имея  малую  емкость  затвора, они незначительно нагружают гетеродин, что повышает его стабильность. Переходы транзисторов RD14HVF1 начинают  проводить  при  напряжении  на  затвор-исток +3…4 В. В режиме приема истоки  транзисторов VT3, VT5 по постоянному  току отключены от «земли» через закрытый переход управляющего транзистора VT4, но  замкнуты  по  переменному  току  через  конденсатор C11. При  этом  полевые транзисторы VT3, VT5 ведут  себя как  управляемые сопротивления и обладают

высокой линейностью.

В  режиме  передачи  при нажатом  ключе S1 открывается  управляющий транзистор VT4, который замыкает  на «землю»

низкочастотный  тракт трансивера  и  пропускает через  себя  истоковые  токи смесителя  значительной величины. Через

трансформатор T2 на смеситель, который  теперь играет  роль  усилителя-умножителя, поступает напряжение  питания. А через  конденсатор C9 сигнал  передатчика поступает  на  согласующий

фильтр, и далее – в антенну. Для достижения усилителем высокого  КПД, нужно подобрать элементы ФНЧ на L2, L3, C3, C6, C8 с  тем,

чтобы  согласовать  низкое выходное  сопротивление полевых  транзисторов  с сопротивлением антенны.                                                При  монтаже  ВЧ  транзисторов RD15HVF1 следует  минимизировать  длину соединительных  проводников, предусмотреть  экранирование. Это  поможет избежать самовозбуждения на ВЧ, а также снизит уровень побочных излучений. Транзисторы VT1, VT2 можно  заменить  другими  маломощными  полевыми  ВЧ транзисторами с небольшим напряжением отсечки. Вместо ВЧ транзисторов VT3 и VT5 можно использовать другие полевые транзисторы с как можно меньшей

емкостью затвора, например BS170. Если применить широко распространенный «полевик» IRF510, то  из-за  значительной  емкости  затвора, буферный  каскад гетеродина на VT2 будет сильно нагружен, и напряжения на трансформаторе T1 окажется недостаточно для работы смесителя. В этом случае придется добавить в гетеродин еще один каскад усиления. Вместо  управляющего  транзистора VT4 можно  использовать  мощный

переключающий «полевик» другого  типа, например IRF630. Транзисторы  УНЧ VT6, VT7 следует подобрать по максимуму коэффициента передачи тока h31э (он должен быть не менее 800).

Катушки индуктивности можно намотать на  имеющихся  каркасах  диаметром  не менее 6 мм. Конкретные значения индуктивностей подбираются при согласовании ВЧ цепи. Трансформаторы T1 и T2 наматывают на тороидальных сердечниках с проницаемостью 1000…2000 сложенным  втрое  толстым  проводом  в  изоляции

(например, годится  жила  от  кабеля UTP, применяемого  для  прокладки компьютерных  сетей). Обмотка  содержит 5…8 витков. Средний  вывод симметричной  обмотки  трансформатора T1 получается  соединением  начала одной  обмотки  с  концом  другой. Все  три  обмотки  трансформатора T2 соединяются  аналогично. В  качестве  согласующего НЧ  трансформатора можно

использовать  трансформатор из «радиоточки» или от  старого радиоприемника.

Питать  трансивер  лучше  от  аккумулятора, тогда  возможный фон  переменного тока не будет мешать приему.

Наладка  трансивера  сводится  к установке режима работы УНЧ резистором R7, при  этом  напряжение  на  коллекторе VT7 должно  быть  близким  к  половине напряжения питания. Подстройкой серд

Архивы Трансиверы — Radio это просто

Простенький беспроводной микрофон — это популярная тема во многих проектах радиолюбителей. Для простоты они часто настроены на радиодиапазон FM или УКВ, поэтому их прием возможен даже на стандартном приемнике. Из-за выходной мощности в несколько мВт и, следовательно, дистанции в десятки метров, не должно возникнуть проблем с помехами от окружающих радиостанций. Конечно, идеально настраивать передатчик на свободные частоты от местных вещательных передатчиков, доступных в данной местности. Схема простенький беспроводной микрофона представлена на рисунке.

Простенький беспроводной микрофон Читать далее

Усилитель мощности для трансивера в настоящее время многие наши радиолюбители обзавелись импортными «фирменными» трансиверами. Как правило, они имеют «выходную мощность» 100 Вт, в то время как разрешенная российским любительским радиостанциям первой категории вдвое больше, т. е. 200 Вт. (устаревшие данные)

Усилитель мощности для трансивера Читать далее

Бестрансформаторное питание в УМ современные малогабаритные электролитические конденсаторы большой емкости для фотовспышки позволяют конструировать бестрансформаторные высоковольтные источники питания для ламповых выходных каскадов усилителей мощности. Принципиальная схема одного из таких источников, обеспечивающего напряжение 1200 В – для питания анодных цепей усилителя мощности на четырех лампах Г-811, приведена на рисунке.

Бестрансформаторное питание в УМ Читать далее

Тракт пч трансивера предназначен для коротковолнового трансивера построенного по схеме супергетеродина с однократным преобразванием частоты. Тракт работает с промежуточной частотой 10 МГц, величина которой определяется частотой полосы кварцевого фильтра и частотой опорного генератора, используемого для модуляции и демодуляции. Работа c SSB сигналами.

Тракт пч трансивера Читать далее

УКВ усилитель мощности на транзисторе для местных связей на УКВ до 100 км был разработан и изготовлен на транзисторе КТ931.

Схема УКВ усилитель мощности на транзисторе достаточно проста (рис.) и объяснения не требует.

УКВ усилитель мощности на транзисторе Читать далее

Архивы Трансиверы • HamRadio

Простой усилитель мощности диапазона 50 МГЦ который, будучи правильно собранным, практически не требует настройки. Выходная мощность усилителя составляет 5 Вт. Принципиальная схема усилителя представлена на рисунке. Собственно, усилитель мощности выполнен на транзисторах VT3, VT4, межкаскадное согласование осуществляет трансформатор Т2.

Простой усилитель мощности диапазона 50 МГЦПростой усилитель мощности диапазона 50 МГЦ Читать далее

Бестрансформаторный ламповый усилитель мощности сразу оговорюсь, что насущной потребности в бестрансформаторном усилителе мощности у меня не было. Дело в том, что у меня есть классный усилитель KENWOOD TL-922. Однако использовать его не всегда целесообразно. В этом усилителе установлены две лампы 3-500Z, каждая стоимостью около 200 USD, поэтому усилитель следует беречь.

Бестрансформаторный ламповый усилитель мощностиБестрансформаторный ламповый усилитель мощности Читать далее

Лампово-транзисторный трансивер, схема которого приведена на рисунке, разработана на 5 пальчиковых лампах, содержащей в себе регулируемый усилитель высокой и промежуточной частоты, балансный смеситель и гетеродин. Пройдем по схеме лампово-транзисторный трансивер по порядку.

Лампово-транзисторный трансиверЛампово-транзисторный трансивер Читать далее

Киловатный усилитель на ГК-71 выходная мощность лампового усилителя определяется выражением Рвых= 0,2EAlmax, где ЕА — напряжение питания анодной цепи; lmax — максимальный ток катода. Для ламп ГК-71 1mах = 0,9 А. Возьмем две лампы, включенные параллельно, тогда для получения на выходе 1000 Вт необходимо анодное напряжение Еа = 1000/(0,2*2-0,9) = 2777 В.

Киловатный усилитель на ГК-71Киловатный усилитель на ГК-71 Читать далее

Простой ЧМ трансивер после того, как нам наконец разрешили использовать носимые и возимые УКВ радиостанции, интерес к конструированию УКВ ЧМ трансиверов заметно возрос. Одна из трудностей, с которой сталкивается радиолюбитель при изготовлении такого простой ЧМ трансивер. Необходимость иметь согласованные пары кварцевых резонаторов (один для ТХ, другой для RX). Причем разнос их частот, как правило, жестко привязан к стандартным значениям ПЧ, которые определяются фильтрами основной селекции.

Простой ЧМ трансиверПростой ЧМ трансивер Читать далее

Простой SSB-трансивер на диапазон 160 м

Этот лампово-полупроводниковый SSB-трансивер прямого преобразования на диапазон можно рекомендовать для повторения начинающим радиолюбителям, делающим свои первые шаги в увлекательном мире радиоволн. Трансивер не содержит дорогих и дефицитных деталей, прост в изготовлении, несложен в настройке и обеспечивает вполне удовлетворительные результаты при работе в эфире.

Технические характеристики:

  • мощность, подводимая к оконечному каскаду……….10—13 Вт;
  • мощность, отдаваемая в эквивалент антенны (75 Ом)……7—8 Вт;
  • подавление несущей………………………………………………………50 дБ;
  • рабочий диапазон частот………………………………….1,8—2,О МГц;
  • чувствительность приемного тракта……………………………..5 мкВ;
  • входное сопротивление приемника…………………………….75 Ом;
  • выходное сопротивление передатчика…………………………75 Ом.

Несмотря на простоту конструкции, трансивер имеет лишь один недостаток по сравнению с Трансиверами, построенными по супергетеродинной схеме с применением электромеханических фильтров — меньшую селективность в режиме приема и меньшее подавление верхней боковой полосы в режиме передачи, которое составляет 20—40 дБ. Принципиальная схема трансивера показана на рис. 11.

В режиме приема сигнал из антенны через контакты реле К3.2, конденсатор С14 и контакты реле К2.2 поступает на входной контур L6C15*, настроенный на среднюю Частоту диапазона 1850 кГц. Диоды VD1, VD2 служат для защиты входа от воздействия сильных атмосферных и индустриальных помех.

Усилитель радиочастоты (УРЧ) отсутствует. Однако чувствительности приемника в несколько единиц микровольт вполне достаточно для нормальной работы на диапазоне 160 м. Через катушку связи L7 выделенный сигнал поступает на смеситель, выполненный на диодах VD3—VD6. Смеситель связан с гетеродином катушкой связи L12.

Конденсатор С17* и резистор R10 образуют простейший ВЧ-фа-зовращатель. Напряжение на конденсаторе сдвинуто по фазе относительно напряжения на резисторе на 90°, что обеспечивает необходимые фазовые сдвиги в каналах смесителя. Конденсаторы С16, С18—С20 и катушки L8, L9 служат для разделения ВЧ- и НЧ-токов, протекающих в каналах смесителя. НЧ-фазовращатель содержит симметрирующий трансформатор L10 и две фазосдвигаю-щие цепочки R13*C22* и R14*C21*. С низкочастотного выхода однополосного смесителя сигнал попадает на фильтр нижних частот (ФНЧ) C23L11C24, который ослабляет частоты выше 2700 Гц.

С ФНЧ через контакты SA1.1 сигнал поступает на универсальный усилитель звуковой частоты (УЗЧ), используемый как при приеме, так и при передаче. Выход УЗЧ нагружен высокоомными телефонами (800—3200 Ом).

В режиме передачи сигнал с динамического микрофона, например, МД-200, через резистор R23, регулирующий уровень, поступает на универсальный УЗЧ. Диод VD11 служит для отключения микрофона при работе трансивера на прием. С выхода УЗЧ через контакты SA1.1 усиленный сигнал поступает на ФНЧ.

Диоды VD7, VD8, стоящие на входе ФНЧ, срезают пики звукового сигнала при слишком громком разговоре перед микрофоном. Возникающие при ограничении звукового сигнала гармоники, лежащие за пределами звукового диапазона, подавляются ФНЧ. В режиме приема напряжения на выходе ФНЧ никогда не превышают порога отпирания диодов (0,5 В), и поэтому они не влияют на работу трансивера.

Смеситель трансивера является обратимым и при работе на передачу действует как балансный модулятор. Сформированный сигнал через катушку связи L7 выделяется на входном контуре L6C15*, откуда через контакты реле К2.2 поступает на четырехкаскадный УРЧ. Усиленный ВЧ сигнал поступает на управляющую сетку радиолампы усилителя мощности VL1. Сеточное смещение -15 В, подаваемое от выпрямителя, обеспечивает работу лампы в режиме АВ. Напряжение на экранной сетке +100 В стабилизировано стабилитроном VD10.

В режиме приема контакты К1.1 замыкаются на «землю», и напряжение на экранной сетке VL1 становится равным нулю, что приводит к полному запиранию этой лампы. Такое управление выходным каскадом передатчика при переходе с передачи на прием обеспечивает также быстрый разряд высоковольтных электролитических конденсаторов большой емкости в блоке питания при выключении трансивера, что необходимо для выполнения требований электробезопасности.

Питание анодной цепи лампы осуществляется по параллельной схеме. Постоянная составляющая анодного тока (+300 В) поступает от источника питания через миллиамперметр РА1, резистор R22 и катушку L4. Переменная ВЧ-составляющая снимается с анода VL1, проходит через «антипаразитную» цепочку L3R19, конденсатор С12 и ответвляется в выходной П-контур C33L5C34C35. Для настройки контура в резонанс служит переменный конденсатор СЗЗ, для настройки связи с антенной — конденсаторы С34, С35. Для индикации настройки контура в резонанс установлена неоновая лампа VL2, слабо связанная с контуром через емкость конденсатора С14 и емкость монтажа (один вывод лампы остается свободным).

Гетеродин трансивера собран по схеме с емкостной обратной связью на транзисторе VT5. Контур L13C26C27* настроен на частоту сигнала, и перестраивать его по диапазону можно конденсатором С26. Конденсатор С27 — «растягивающий». Для повышения эффективности работы гетеродина смещение на базу транзистора не подается. В этом случае коллекторный ток имеет вид коротких импульсов (режим С). Напряжение питания гетеродина стабилизировано цепочкой R17VD9.

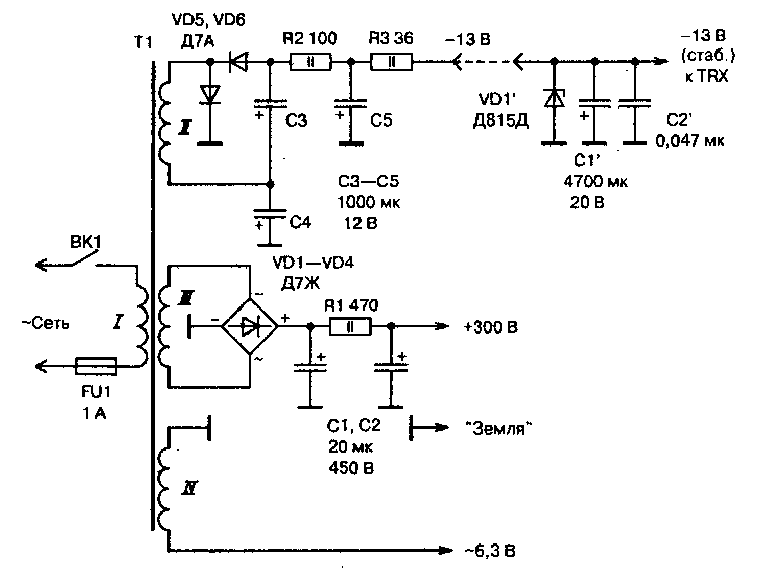

Питается трансивер от выпрямителя, смонтированного вместе с трансформатором питания в отдельном корпусе. Такое решение позволяет устранить фон и наводки переменного тока практически полностью. Схема источника питания показана на рис. 12.

В блоке питания использован трансформатор ТС-270 от блока питания телевизора «Радуга-716», который является весьма громоздким. При желании уменьшить конструкцию можно использовать любые имеющиеся под рукой силовые трансформаторы мощностью 30—60 Вт, например ТАН30, ТАГО1, в которых, соединив последовательно обмотки, можно получить анодное напряжение +300…+320 В, напряжение питания накала лампы 6,3 В; а собрав схему удвоения напряжения 6,3 В, получить напряжение —13____—15 В для питания основной схемы (рис. 13). От напряжения -20 В придется отказаться, подобрав реле с напряжением срабатывания 12—13 В,

Проводники с напряжением 6,3 В, питающим накал лампы VL1, необходимо свить вместе и проложить отдельным жгутом, чтобы избежать появления фона в УЗЧ. С этой Же целью при использовании блока питания, собранного по схеме на рис. 13, стабилитрон VD11 необходимо установить в корпусе трансивера (вместе с конденсаторами СГ и С2′). Используемый в трансивере универсальный УЗЧ является очень чувствительным усилителем. Может получиться так, что не удастся избавиться от возникающего в нем самовозбуждения.

В этом случае придется ввести раздельные УЗЧ — для приема и микрофонный — для передачи (рис. 14.) Места подключения на принципиальной схеме обозначены буквами А и А’ (см. рис. 11 и рис. 14).

В микрофонном усилителе применяют динамический микрофон, можно тот же МД-200, а телефонный УЗЧ рассчитан на подключение телефонов с сопротивлением постоянному току от 50 Ом и выше или громкоговорителя. Особенностей в работе такая схема не имеет.

При нестабильности частоты гетеродина (частота «плывет») необходимо собрать гетеродин с буферным или развязывающим каскадом (рис. 15). Место его подключения вместе с гетеродином показано на схеме трансивера (рис. 11 и рис. 15) буквами В и В’, С и С’, D и D’.



Для увеличения чувствительности приемного тракта трансивера можно собрать УРЧ (рис. 16), место подключения которого показано буквами Е и Е, F и F1, Н и Н’, К и К’, L и L’ (см. рис. 11 и рис. 16).

Сигнал на базу VT16 поступает с катушки связи L16. Рсоиыир хх-и обеспечивает смещение рабочей точки на линейный участок переходной характеристики транзистора. Цепочка C54R43 служит для регулировки усиления по ВЧ. Увеличение сопротивления резистоpa R43 повышает отрицательную обратную связь и соответственно снижает усиление. При этом уменьшается и вероятность возникновения перекрестных помех как в УРЧ, так и в смесителе.

Диоды VD14, VD15 играют роль электронного переключателя. Диод VD14 при приёме открывается коллекторным током транзистора VT16 и не влияет на работу УРЧ.

Через катушку L7 контур L6C55* связан с однополосным смесителем. При передаче питание подается на транзисторы УРЧ передатчика VT1—VT4, снимается с транзистора УРЧ приемника VT16. Диод VD15 при этом открывается, соединяя вход усилителя с контуром L6C55*.

В трансивере возможно применение очень широкого спектра деталей. Высокочастотные транзисторы VTl—VT5, VT14—VT16 могут быть серий КТ312, КТ315 с любым буквенным индексом. В УЗЧ и микрофонном усилителе (универсальном УЗЧ) можно использовать любые маломощные низкочастотные транзисторы, например, МП14—МП16, МП39—МП42, ГТ108 и т. д. Желательно, чтобы транзисторы VT8 и особенно VT9 (для универсального УЗЧ — VT6) были малошумящими, например, КТ326, КТ361.

В однополосном смесителе можно использовать любые высокочастотные германиевые диоды Д311, Д312, ГД507, ГД508. С несколько худшими результатами можно применить и диоды серий Д2, Д9, Д18—Д20. Любой из перечисленных диодов можно применить и в УЗЧ в качестве VD11. Коммутирующие и ограничительные диоды VD1, VD2, VD7, VD8, VD12—VD15 — маломощные, любого типа, но обязательно кремниевые, например Д104, Д105, Д223 и им подобные. Кремниевые диоды отпйраются при прямом напряжении 0,5 В и поэтому обладают хорошими изолирующими свойствами при отсутствии напряжения смещения.

Стабилитрон VD9 рассчитан на напряжение стабилизации 7—8 В, например КС168А, Д&14А. Стабилитроном VD10 стабилизируется напряжение +100 В экранной сетки лампы VL1. Для этого подойдет Д817Г или три включенных последовательно стабилитрона Д816В, или десять включенных последовательно стабилитронов Д815Г.

Резисторы, используемые в трансивере, могут быть любых типов, важно только, чтобы их допустимая мощность рассеяния была не ниже указанной на принципиальной схеме. Резистор R21 сопротивлением 20 кОм и мощностью рассеяния 10 Вт собирается из пяти, включенных параллельно резисторов сопротивлением 100 кОм и мощностью рассеяния 2 Вт.

В колебательных контурах трансивера желательно использовать керамические конденсаторы постоянной емкости. Особое внимание следует уделить подбору конденсаторов гетеродина С27, С28, СЗО, С46—С49, С50. Они должны иметь малый температурный коэффициент емкости (ТКЕ). Кроме керамических, в контурах можно использовать слюдяные опрессованные конденсаторы типа КСО или герметизированные типа СГМ.

Конденсаторы, относящиеся к П-контуру и анодным цепям выходного каскада CIO—С14, должны быть рассчитаны на рабочее напряжение не ниже 500 В.

Конденсаторы переменной емкости С26, СЗЗ—С35, С51 должны иметь воздушный диэлектрик. Емкости разделительных и блокировочных конденсаторов некритичны. Увеличение их емкости в 2—3 раза не влияет на работу трансивера. То же самое относится и к емкости электролитических конденсаторов низкочастотной части трансивера. Их рабочее напряжение может быть любым, но не ниже 15 В.

Вместо 6П31С возможно применение однотипных лучевых тетродов 6П44С, 6П36С или даже 6П13С, правда, в последнем случае придется уменьшить напряжение смещения на управляющей сетке до -12 В или повысить питающее напряжение экранной сетки до + 125 В. Лампу VL2 можно заменить на ТН-0,2 или на любую неоновую.

Переключатель SA1 — ТП1 или ему подобный. Прибор РА1, служащий для контроля анодного тока лампы VL1, а следовательно, и подводимой мощности, — любой малогабаритный с током полного отклонения 120 мА. Реле Kl, К2, КЗ — любые малогабаритные с напряжением срабатывания 18—20 В, например РЭС9, РЭС10, РЭС32, РЭС48, РЭС49.

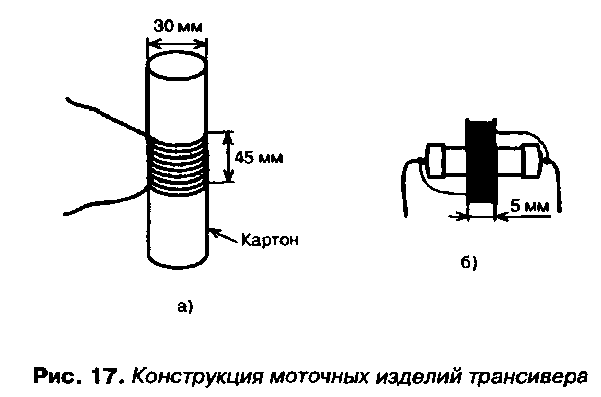

Данные катушек трансивера: катушка L5 имеет картонный про-парафиненный каркас диаметром 30 мм (рис. 17.д). Намотка произведена проводом ПЭВ-2 диаметром 0,5 мм виток к витку. Длина намотки 45 мм, число витков 83, индуктивность 106 л4кГн.

Катушка L3 намотана на одноваттном резисторе (МЛТ-1) R19 и имеет 7 витков провода ПЭВ-2 диаметром 0,5 мм, равномерно распределенного по длине резистора. L4 — стандартный дроссель с индуктивностью 220 мкГн, рассчитанный на ток не менее 0,15 А.

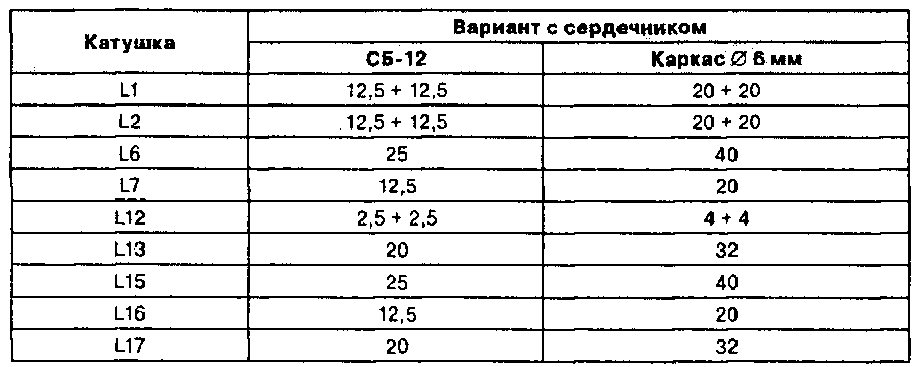

Число витков катушек   Таблица 3

Катушка L14 в сеточной цепи лампы VL1 — дроссель, намотанный на резисторе ОМЛТ-0,5 (МЛТ-0,5) сопротивлением не менее 100 кОм. Намотка содержит около 300 витков провода ПЭЛШО диаметром 0,1 мм, размещенного внавал между двумя щечками (рис. 17.6). Щечки изготовляют из любого изоляционного материала.

Катушки L8 и L9 — стандартные дроссели индуктивностью 470 мкГн. При самостоятельном изготовлении их наматывают на ферритовых колечках с наружным диаметром 7—10 мм и проницаемостью 1000—3000. Число витков около 70. Провод ПЭЛШО диаметром 0,1 мм. Остальные контурные катушки наматывают либо на броневых сердечниках типа СБ-12, либо на стандартных каркасах диаметром 6 мм с подстроечным ферритовым сердечником диаметром 2,7 мм. Провод ПЭЛШО диаметром 0,1 мм. Число витков указано в табл. 3.

Катушки связи намотаны поверх соответствующих контурных катушек: L7 поверх L6; L12 поверх L13; L16 поверх L15.

Катушка L10 намотана на ферритовом кольце К20х12х6, с проницаемостью 2000, проводом ПЭЛШО диаметром 0,1 мм. Ее наматывают двумя сложенными вместе проводами; после намотки начало одного провода соединяют с концом другого, образуя средний вывод 500 + 500 витков. Катушку L11 наматывают на ферритовом кольце К20х12х6, с проницаемостью 2000, проводом ПЭЛШО диаметром 0,1 мм, она имеет 270—300 витков. В качестве L10 и L11 можно применить трансформаторы от портативного транзисторного приемника (первичная обмотка не используется). Однако при этом увеличивается риск магнитных наводок от сетевой аппаратуры.

Резонансные контуры, выполненные на стандартных катушках L1, L2, в УРЧ передающей части, возможно, придется дополнительно экранировать, припаяв вокруг каждой из катушек с 4-х сторон на всю высоту каркаса по полоске луженой жести.

Налаживание трансивера начинают с низкочастотной части в режиме приема. Предварительно, в целях безопасности, отпаивают провод питания +300 В. Движки всех подстроенных резисторов выводят в среднее положение. На коллекторе транзистора VT7 универсального УЗЧ напряжение должно равняться половине питающего, что достигается подбором сопротивления резистора R25*.

При использовании раздельных микрофонного и телефонного УЗЧ «подгоняют» напряжения на эмиттерах VT12 и VT13 (-6 В) подбором сопротивления R35* и на коллекторах VT10 и VT7 (-6…-8 В) подбором сопротивлений R31* и R27* соответственно.

Движком резистора R16 устанавливают напряжение на эмиттере VT5 -4 В (или VT15 по рис. 15). Убеждаются в работоспособности гетеродина с помощью осциллографа или ВЧ-вольтметра, подсоединив его к коллектору VT5 (к эмиттеру VT15) или к одному из крайних выводов катушки L12 (0,2—0,3 В).

Далее «подгоняют» частоту гетеродина. Вращая сердечник катушки L13 (L17) и подбирая емкость С27* (С50*), получают перекрытие конденсатором С26 (С51) по частоте гетеродина 1830—1930 кГц. При использовании гетеродина, собранного по схеме на рис. 15, настраивают контур L13C45* в резонанс на частоту 1850 кГц подбором емкости С45* и вращением сердечника катушки L13. Для контроля применяют частотомер или любой связной приемник с диапазоном 160 м.

Настройка УРЧ приемной части сводится к проверке напряжения на эмиттере VT16 (рис. 16, оно должно составлять 6—9 В), и к подстройке контуров L15C52*, L6C55*. Режимы транзисторов УРЧ передающей части VT1—VT4 предварительной подгонки не требуют.

Переключив трансивер в режим передачи, оценивают (с помощью осциллографа или ВЧ вольтметра) напряжение несущей на контурах L1C4* и L2C7*. Подстраивая сердечники катушек контуров, добиваются максимального увеличения его амплитуды. Подстраивать контуры можно и потом по максимуму выходной мощности.

Настроив контуры в режиме передачи, снова переводят трансивер в режим приема и, прослушивая сигналы радиостанций из эфира (в ночное или вечернее время), добиваются максимального подавления верхней боковой полосы с помощью подстроечного резистора R10. Это лучше всего сделать при прослушивании немодули-рованной несущей, расстроив гетеродин трансивера вниз по частоте на 1—1,5 кГц относительно частоты этой несущей. Если подавление получается неудовлетворительным, то вначале подбирают емкость конденсатора С17* (в пределах 270—380 пФ), а при отрицательном результате в дальнейшем — и номиналы резисторов Rl3*, R14* и конденсаторов С21*, С22* НЧ-фазовращателя. И снова повторяют регулировку.

Налаживание выходного каскада передатчика трансивера сводится к проверке режима лампы VL1. Восстановив питание на VL1, проверяют напряжения на управляющей сетке -15 В, на экранирующей сетке +100 В и на аноде +300 В.

Для контроля выходной мощности передатчика подключают вместо антенны безындукционный резистор сопротивлением 50—100 Ом (75 Ом) и мощностью рассеяния до 10—15 Вт. Такой резистор можно изготовить из 7 резисторов МЛТ-2 сопротивлением 510 Ом, спаяв их параллельно. В качестве нагрузки передатчика можно применить и лампу накаливания мощностью 15—25 Вт на напряжение 36 или 60 В, в крайнем случае — на 127 В (когда тайая лампа светится, ее сопротивление около 50 Ом). Проверяют анодный ток покоя VL1, для чего включают трансивер в режим передачи (микрофон при этом отключен). Нормальный ток покоя 10—30 мА. При отклонении от этого значения целесообразно подобрать стабилитрон VD10 или резистор R21.

Подсоединяют микрофон и произносят перед ним громкий протяжный звук «А». Ток анода должен возрасти до 120—150 мА. Конденсаторами СЗЗ, С34, С35 добиваются максимума ВЧ-напря-жения на нагрузке или максимального свечения лампы — эквивалента антенны. При настройке П-контура в резонанс анодный ток VL1 должен уменьшиться на 20—30 мА, а неоновая лампочка VL2— светиться. При слишком сильной связи с нагрузкой ток почти не уменьшается, а неоновая лампа светится слабо или не светится совсем. Наоборот, при слабой связи с нагрузкой ток при настройке в резонанс уменьшается сильно, а неоновая лампа светит ярко. Это свидетельствует о перенапряженном режиме анодной цепи выходной лампы. Как слишком сильная, так и слабая связь с нагрузкой приводит к уменьшению отдаваемой мощности, что заметно по яркости свечения лампы накаливания (эквивалента нагрузки).

На этом настройка считается законченной. Похожим на ету схему является ламповый метров.

Литература: А.П. Семьян.  500 схем для радиолюбителей (Радиостанции и трансиверы) СПб.: Наука и Техника, 2006. — 272 с.: ил.

Архив схем приемопередатчика

— страница 2 из 2

Gadgetronicx> Электроника> Принципиальные и электрические схемы> Схемы трансивера
