Как подключить трехфазный двигатель на 220 вольт. Как подключить трехфазный двигатель к однофазной сети 220В: пошаговая инструкция

Как правильно подключить трехфазный электродвигатель к однофазной сети 220В. Какие схемы подключения существуют. Какие конденсаторы нужны для запуска и работы. Как рассчитать мощность и емкость конденсаторов. Пошаговая инструкция по подключению.

Особенности подключения трехфазного двигателя к однофазной сети

Трехфазные электродвигатели обладают рядом преимуществ по сравнению с однофазными: более высокий КПД, плавный ход, возможность реверса. Однако в домашних условиях часто доступна только однофазная сеть 220В. Возникает вопрос: можно ли подключить трехфазный двигатель к такой сети?

Подключить трехфазный двигатель к однофазной сети 220В вполне реально. Для этого используются специальные схемы с применением конденсаторов. Основные особенности такого подключения:

• Необходимо использовать пусковой и рабочий конденсаторы
• Мощность двигателя снижается примерно на 30-50%
• Требуется правильный расчет емкости конденсаторов
• Нужно учитывать схему соединения обмоток (звезда или треугольник)
• Желательно использовать защитное реле

При правильном подборе компонентов и соблюдении схемы подключения трехфазный двигатель будет стабильно работать от однофазной сети, хотя и с некоторой потерей мощности.

Схемы подключения трехфазного двигателя к сети 220В

Существует несколько основных схем подключения трехфазного электродвигателя к однофазной сети 220В:

1. Схема с рабочим и пусковым конденсаторами

Это наиболее распространенная и эффективная схема. Пусковой конденсатор большой емкости обеспечивает высокий пусковой момент, а рабочий конденсатор меньшей емкости поддерживает работу двигателя. Схема подключения выглядит следующим образом:

• Две обмотки двигателя подключаются напрямую к фазе и нулю
• Третья обмотка подключается через пусковой и рабочий конденсаторы
• Пусковой конденсатор шунтируется нормально замкнутым контактом реле

2. Схема с одним рабочим конденсатором

Более простая схема, подходящая для маломощных двигателей до 0.5-1 кВт. Используется только один рабочий конденсатор, подключенный к третьей обмотке. Пусковой момент ниже, чем в первой схеме.

3. Схема с фазосдвигающим трансформатором

Вместо конденсаторов используется специальный трансформатор, создающий искусственную третью фазу. Более сложная и дорогая схема, но позволяет получить характеристики, близкие к работе от трехфазной сети.

Расчет емкости конденсаторов для подключения трехфазного двигателя

Правильный подбор емкости конденсаторов критически важен для нормальной работы трехфазного двигателя от однофазной сети. Емкость конденсаторов рассчитывается по следующим формулам:

• Для рабочего конденсатора: C = (2800 × P) / U², где C — емкость в мкФ, P — мощность двигателя в кВт, U — напряжение сети
• Для пускового конденсатора: Cпуск = (3-4) × Cраб

Например, для двигателя мощностью 1.5 кВт при напряжении 220В получаем:

• Cраб = (2800 × 1.5) / 220² ≈ 86 мкФ
• Cпуск = 3.5 × 86 ≈ 300 мкФ

Важно выбирать конденсаторы с запасом по напряжению — не менее 400-450В для сети 220В.

Пошаговая инструкция по подключению трехфазного двигателя к 220В

Рассмотрим последовательность действий при подключении трехфазного электродвигателя к однофазной сети 220В:

1. Определите схему соединения обмоток двигателя (звезда или треугольник)
2. Рассчитайте необходимую емкость рабочего и пускового конденсаторов
3. Подготовьте конденсаторы, реле, провода и другие компоненты
4. Отключите питание и обеспечьте безопасность работ
5. Подключите две обмотки двигателя к фазе и нулю напрямую
6. Третью обмотку подключите через конденсаторы согласно выбранной схеме
7. Установите и подключите пусковое реле
8. Тщательно изолируйте все соединения
9. Проверьте правильность монтажа
10. Включите питание и проведите пробный запуск

При возникновении проблем (двигатель не запускается, греется, гудит) проверьте правильность подключения и соответствие емкости конденсаторов расчетным значениям.

Меры безопасности при подключении трехфазного двигателя

Работа с электродвигателями требует соблюдения правил электробезопасности:

• Отключите питание перед началом работ
• Используйте инструменты с изолированными рукоятками
• Не касайтесь оголенных проводов и клемм
• Тщательно изолируйте все соединения
• Обеспечьте надежное заземление корпуса двигателя
• Не перегружайте двигатель — учитывайте снижение мощности
• При необходимости установите тепловое реле защиты

Если вы не уверены в своих навыках, лучше доверить подключение трехфазного двигателя к однофазной сети квалифицированному электрику.

Часто задаваемые вопросы

Насколько снижается мощность трехфазного двигателя при работе от 220В?

При подключении к однофазной сети мощность трехфазного двигателя снижается примерно на 30-50% от номинальной. Точное значение зависит от конкретной модели двигателя и схемы подключения.

Можно ли запустить трехфазный двигатель без конденсаторов?

Теоретически возможно, но крайне нежелательно. Без конденсаторов пусковой момент будет очень низким, двигатель может не запуститься или быстро выйти из строя из-за перегрева.

Как изменить направление вращения двигателя?

Для изменения направления вращения достаточно поменять местами любые два провода, идущие к обмоткам двигателя. При этом провод, подключенный через конденсатор, менять не нужно.

Заключение

Подключение трехфазного двигателя к однофазной сети 220В — вполне реализуемая задача при правильном подходе. Необходимо учитывать особенности такого подключения, правильно рассчитывать параметры схемы и соблюдать меры безопасности. При грамотном монтаже трехфазный двигатель будет стабильно работать от бытовой сети, хотя и с некоторым снижением мощности.

Как подключить трехфазный электродвигатель в сеть 220 В

Как подключить трехфазный электродвигатель в сеть 220 В — нередко возникает необходимость в домашнем хозяйстве или при проведении ремонтных работ произвести подключение трехфазного электродвигателя в сеть 220 Вольт. Эти устройства работают от напряжения 380 В. Но, как известно, в большинстве домов питающая сеть имеет лишь 220В. Как подключить трехфазный электродвигатель в сеть 220В? Узнаем об этом из нашей статьи.

Рассмотрим пример со швейной машиной. Проблем на фабрике с подключением, конечно, не возникнет. Но для работы в однофазной сети нужно электродвигатель слегка подправить. Например, изменить схему подключения обмоток с формы звезды на треугольник. Конечно, нужно придерживаться полярности. Итак, как подключить трехфазный электродвигатель в сеть 220 В.
Мощность мотора швейной машины составляет 0,4 кВт. Если можно приобрести пусковые металлобумажные конденсаторы МБТТ, МБГО или МБГО с 50 или 100 мкФ емкостью и рабочим напряжением от 450 до 600, то проблем с пуском не будет. Однако стоить они могут слишком дорого. Поэтому лучше поискать альтернативные «дешевые» варианты решения проблемы. Таким может стать кратковременное подключение дополнительного электролитического конденсатора. Он должен работать всего две-три секунды, не более. Ведь его работа необходима лишь для запуска электродвигателя. Тогда последний будет функционировать в двухфазном режиме и терять до половины мощности. Запас ее, впрочем, можно предусмотреть. Кстати, такая же потеря мощности будет наблюдаться и при работе с фазосдвигающим конденсатором.

Недостаток метода и решение проблемы

Многим известно, что в сети переменного тока электролитический конденсатор очень быстро разогревается. Электролит в нем вскипает и взрывается. Практика показала, что это может произойти за период от десяти до пятнадцати секунд. Но если этот конденсатор включить лишь на полторы секунды, используя небольшое сопротивление, то устройство не повредится, так как времени для разогрева у него попросту не будет. В стиральных машинах для кратковременности используется кнопка ПНВС. Она трехконтактная. Два из них имеют фиксацию, а один обходится без нее. За счет последнего контакта конденсатор включается и перестает действовать после прекращения нажатия.

Напряжение на электролитических конденсаторах должно быть не меньше 450В. Поэтому емкость можно набрать из нескольких конденсаторов, помещенных в защитную коробку. Такая схема подключения на практике доказала свою жизнеспособность. Правда, опыты проводились лишь с электрическими двигателями, мощность которых составляла менее одного кВт. Для более мощных моторов, скорее всего, потребуется включение с конденсатором небольшого резистора с ограничением тока и необходимой рассеивающей мощностью.

Второй способ

Рассмотрим, как подключается асинхронный с короткозамкнутым ротором трехфазный электродвигатель в однофазной сети. На практике даже при наилучшем выборе емкости фазосдвигающего конденсатора вращающий момент не будет выше тридцати пяти процентов номинального. Это получается из-за того, что протекающий по одной обмотке ток, сдвинут по фазе относительно других обмоток. Поэтому в магнитном поле статора создается еще одна составляющая, помимо той, что вращает ротор в необходимом направлении.

Образованная компонента же вращается в противоположную сторону и тормозит ротор, сокращая момент на валу и тратя энергию, нагревая обычные и магнитные провода мотора. Но если отключить обмотку, то вращающий момент увеличится до сорока одного процента. А если изменить в ней направление тока и снова подключить, то он увеличится еще больше и может составить до пятидесяти восьми процентов.

Как еще улучшить процесс

Такая оптимизация процесса возможна не только благодаря смене направления вращения компоненты. Получается еще и компенсация полей других обмоток, которые совпадают в направлении и не участвуют в роторном вращении. Пуск двигателя улучшится и при использовании двух фазосдвигающих конденсаторов. Их емкости должны быть одинаковы. Такие показатели рассчитываются по специальной формуле. Они проверяются путем измерения напряжения на обмотках и должны показать примерно одинаковые результаты.

Равные напряжения можно встречно параллельно соединить штриховой линией.

Как подключить трехфазный двигатель в сеть 220 Вольт

Радиолюбителям часто приходится использовать рассматриваемые моторы. Поэтому о том, как подключить трехфазный электродвигатель в сеть 220В, им знать крайне необходимо. Уже известно, что для этого совсем необязательно иметь трехфазную сеть. Лучше подключить третью обмотку посредством фазосдвигающего конденсатора. Для нормальной работы двигателя емкость конденсатора меняют, учитывая количество оборотов. На практике это условие выполнить очень трудно. Из положения выходят двухступенчатым путем: двигатель включают с пусковой емкостью и оставляют при этом рабочую. В ручном режиме он переключается на рабочую.

Конденсатор используется только бумажного типа, а его рабочее напряжение должно быть больше в полтора раза, чем напряжение сети. Схема реверсирования двигателя с конденсаторным пуском довольно проста. При срабатывании переключателя мотор изменяет направление вращения. Но нужно знать особенности эксплуатации таких двигателей. Если по обмотке устройство работает вхолостую, ток будет протекать от двадцати до сорока процентов больше номинального. Поэтому при функционировании с нагрузкой рабочая емкость должна быть уменьшена. Если мотор перегрузится, он отключится, и для нового запуска потребуется опять включать конденсатор пуска.

Подключить электродвигатель в сеть 220В можно любой, даже трехфазный. Однако некоторые из них могут работать плохо. Примером является двойная клетка короткозамкнутого ротора МА. Но если схема включения выполнена правильно, и грамотно подобраны необходимые параметры конденсаторов, рабочий процесс будет отличным. Например, удачными вариантами являются асинхронные моторы А, АО2, АПН, АО, АОЛ и УАД.

Минусы трех способов подключения

Недостатками вышеописанных путей является следующее:

• теряется половина от номинальной мощности
• при питании от однофазной сети запускаются не все модели электродвигателей;
• должны использоваться рабочая и пусковая емкости;
• при холостом ходе ток протекает больше от двадцати до сорока процентов номинального;
• для автоматизированного процесса отключения конденсатора пуска и замены бумажных элементов на электролитические используются дополнительные обороты.

Четвертый способ

Исключить эти недостатки можно, используя следующий способ. Как подключить трехфазный электродвигатель в сеть 220В? В трехфазном напряжении каждая кривая сдвинута на треть по сравнению с другой. Так как частота сети составляет пятьдесят герц, период будет равен двадцати микросекундам. Тогда его треть составит 6,666… микросекунд. Возьмем синусоидальное напряжение однофазное на 220В и 50 Герц. Если пропустить его через схему задержки на треть периода, получится сдвинутое напряжение, которое будет по амплитуде и частоте равно первоначальному. Если и его пропустить через такую же схему задержки, то получится сдвинутое напряжение еще на треть периода. Не знаете, как подключить трехфазный двигатель в однофазную сеть? Схема должна быть изучена вами максимально подробно. А выглядит она следующим образом.

В механизм входит БП и генератор импульсов плюсовой полярности на трансформаторе. Блок питания состоит из второй обмотки трансформатора, выпрямительного моста и стабилизатора. Генератор собран в третьей обмотке трансформатора, резисторе и выпрямителе на диодах. Стабилитрон защищает входы детали от случайного увеличения выше допустимого напряжения, то есть более двенадцати Вольт. В детали находится формирователь прямоугольных импульсов. На выходе подаются прямоугольные импульсы в пятьдесят Герц плюсовой полярности. При трансформации трехфазного тока могут быть применены три однофазных или специальные трехфазные трансформаторы с сердечником в форме стержней. Соединяться отдельные элементы должны по схеме «звезда-звезда».

Заключение

Таким образом, решение вопроса, как подключить трехфазный электродвигатель в сеть 220В, возможно несколькими путями. Какой-то из них реализовать сложнее, но при этом процесс будет проходить лучше. Другие способы проще, но и не лишены недостатков.

Трёхфазный двигатель и 220 вольт

   Трехфазный двигатель и 220 В.
Часто возникает необходимость в подсобном хозяйстве подключать трехфазный электродвигатель, а есть только однофазная сеть (220 В). Ничего, дело поправимое. Только придется подключить к двигателю конденсатор, и он заработает.

Емкость применяемого конденсатора, зависит от мощности электродвигателя и рассчитывается по формуле

С = 66·Рном ,

где С — емкость конденсатора, мкФ, Рном — номинальная мощность электродвигателя, кВт.

То есть можно считать, что на каждые 100 Вт мощности трехфазного электродвигателя требуется около 7 мкФ электрической емкости.

Например, для электродвигателя мощностью 600 Вт нужен конденсатор емкостью 42 мкФ. Конденсатор такой емкости можно собрать из нескольких параллельно соединенных конденсаторов меньшей емкости:

Cобщ = C1 + C1 + … + Сn

Итак, суммарная емкость конденсаторов для двигателя мощностью 600 Вт должна быть не менее 42 мкФ. Необходимо помнить, что подойдут конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.

В качестве рабочих конденсаторов могут быть использованы конденсаторы типа КБГ, МБГЧ, БГТ. При отсутствии таких конденсаторов применяют и электролитические конденсаторы. В этом случае корпуса конденсаторов электролитических соединяются между собой и хорошо изолируются.

Отметим, что частота вращения трехфазного электродвигателя, работающего от однофазной сети, почти не изменяется по сравнению с частотой вращения двигателя в трехфазном режиме.

Большинство трехфазных электродвигателей подключают в однофазную сеть по схеме «треугольник» (рис. 1). Мощность, развиваемая трехфазным электродвигателем, включенным по схеме «треугольник», составляет 70-75% его номинальной мощности.

Рис 1. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник»

Трехфазный электродвигатель подключают так же по схеме «звезда» (рис. 2).

Рис. 2. Принципиальная (а) и монтажная (б) схемы подсоединения трехфазного электродвигателя в однофазную сеть по схеме «звезда»

Чтобы произвести подключение по схеме «звезда», необходимо две фазные обмотки электродвигателя подключить непосредственно в однофазную сеть (220 В), а третью — через рабочий конденсатор (Ср) к любому из двух проводов сети.

Для пуска трехфазного электродвигателя небольшой мощности обычно достаточно только рабочего конденсатора, но при мощности больше 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает обороты, поэтому необходимо применять еще пусковой конденсатор (Сп). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. В качестве пусковых конденсаторов лучше всего применяют электролитические конденсаторы типа ЭП или такого же типа, как и рабочие конденсаторы.

Схема подключения трехфазного электродвигателя с пусковым конденсатором Сп показана на рис. 3.

Рис. 3. Схема подсоединения трехфазного электродвигателя в однофазную сеть по схеме «треугольник» с пусковым конденсатором Сп

Нужно запомнить: пусковые конденсаторы включают только на время запуска трехфазного двигателя, подключенного к однофазной сети на 2-3 с, а затем пусковой конденсатор отключают и разряжают.

Обычно выводы статорных обмоток электродвигателей маркируют металлическими или картонными бирками с обозначением начал и концов обмоток.

Если же бирок по каким-либо причинам не окажется, поступают следующим образом. Сначала определяют принадлежность проводов к отдельным фазам статорной обмотки. Для этого возьмите любой из 6 наружных выводов электродвигателя и присоедините его к какому-либо источнику питания, а второй вывод источника подсоедините к контрольной лампочке и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам статорной обмотки, пока лампочка не загорится. Загорание лампочки означает, что 2 вывода принадлежат к одной фазе. Условно пометим бирками начало первого провода С1, а его конец — С4. Аналогично найдем начало и конец второй обмотки и обозначим их C2 и C5, а начало и конец третьей — СЗ и С6.

Следующим и основным этапом будет определение начала и конца статорных обмоток. Для этого воспользуемся способом подбора, который применяется для электродвигателей мощностью до 5 кВт. Соединим все начала фазных обмоток электродвигателя согласно ранее присоединенным биркам в одну точку (используя схему «звезда») и включим двигатель в однофазную сеть с использованием конденсаторов.

Если двигатель без сильного гудения сразу наберет номинальную частоту вращения, это означает, что в общую точку попали все начала или все концы обмотки. Если при включении двигатель сильно гудит и ротор не может набрать номинальную частоту вращения, то в первой обмотке поменяйте местами выводы С1 и С4. Если это не помогает, концы первой обмотки верните в первоначальное положение и теперь уже выводы C2 и С5 поменяйте местами. То же самое сделайте в отношении третьей пары, если двигатель продолжает гудеть.

При определении начал и концов фазных обмоток статора электродвигателя строго придерживайтесь правил техники безопасности. В частности, прикасаясь к зажимам статорной обмотки, провода держите только за изолированную часть. Это необходимо делать еще и потому, что электродвигатель имеет общий стальной магнитопровод и на зажимах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора трехфазного электродвигателя, включенного в однофазную сеть по схеме «треугольник» (см. рис. 1), достаточно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй фазной обмотки статора (V).

Чтобы изменить направление вращения трехфазного электродвигателя, включенного в однофазную сеть по схеме «звезда» (см. рис. 2, б), нужно третью фазную обмотку статора (W) подсоединить через конденсатор к зажиму второй обмотки (V). Направление вращения однофазного двигателя изменяют, поменяв подключение концов пусковой обмотки П1 и П2 (рис. 4).

При проверке технического состояния электродвигателей нередко можно с огорчением заметить, что после продолжительной работы появляются посторонний шум и вибрация, а ротор трудно повернуть вручную. Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокими царапинами и вмятинами, повреждены отдельные шарики и сепаратор. Во всех случаях необходимо детально осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительном повреждении достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Чтобы заменить поврежденные подшипники, удалите их винтовым съемником с вала и промойте бензином место посадки подшипника. Новый подшипник нагрейте в масляной ванне до 80° С. Уприте металлическую трубу, внутренний диаметр которой немного превышает диаметр вала, во внутреннее кольцо подшипника и легкими ударами молотка по трубе насадите подшипник на вал электродвигателя. После этого заполните подшипник на 2/3 объема смазкой. Сборку производите в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

Рис. 4. Изменение направления вращения ротора однофазного двигателя переключением пусковой обмотки

• Вперёд

Как подключить трехфазный двигатель в однофазной сети без

Содержание

1. Однофазное подключение трехфазного двигателя к электрической сети
2. Как устроен трехфазный асинхронный двигатель
3. Подключение трехфазного двигателя к 220 вольт через конденсатор
4. Как подключить трехфазный двигатель к однофазной сети
5. Как подключить трехфазный двигатель к сети 220 или 380 В?
6. Общая информация
7. Схемы подключения обмоток двигателя
8. Звезда
9. Треугольник
10. Варианты подключения
11. В однофазную сеть
12. В трёхфазную сеть
13. Видео по теме
14. Подключение трехфазного двигателя к однофазной сети без потери мощности
15. Таблица 1
16. Таблица 2
17. Таблица 3
18. Таблица 4
19. Видео

Однофазное подключение трехфазного двигателя к электрической сети

Опубликовано 10. 09.2020 · Обновлено 10.09.2020

Как подключить трехфазный двигатель к однофазной сети 220 Вольт

Благодаря простой конструкции и надежности, асинхронные двигатели широко применяются в промышленности, там, где 380 Вольт. Попадая же в руки к домашнему мастеру, трехфазные двигатели требуют переделки и подключения к однофазной сети с напряжением в 220 Вольт.

Как устроен трехфазный асинхронный двигатель

В большинстве случаев асинхронные двигатели используют конденсаторный запуск, однако бывают и другие способы пуска. В трехфазных электродвигателях в отличие от однофазных имеется три обмотки статора, которые сдвинуты под определённым углом. Угол намотки обмоток статора трехфазного двигателя — 120 градусов, что позволяет создавать вокруг ротора мощное магнитное поле.

Конструкция статора трехфазного электродвигателя состоит из таких элементов:

Стандартное соединение обмоток трехфазного электродвигателя выполнено по схеме «звезда». Также существует менее распространённым способ соединения обмоток трехфазного двигателя, а именно — «треугольник». В любом случае, каждая обмотка статора имеет определённое направление, а также, начало и конец.

Для нумерации обмоток статора электродвигателя используются арабские цифры: 1, 2, 3. Концы обмоток обозначаются буквой и цифрой: К1, К2, К3, а их начало — Н1, Н2, Н3. В некоторых типах электродвигателей маркировка обмоток статора может иметь другое обозначение, например: С1, С2, С3 и С4, С5, С6.

Подключение трехфазного двигателя к 220 вольт через конденсатор

Чтобы эффективно использовать трехфазный электродвигатель в однофазной сети, обмотки статора нужно правильно подсоединить. Если подать напряжение всего лишь на одну обмотку статора из трех, то электродвигатель будет работать не на полную мощность, а его эффективность снизиться на треть.

Существует достаточно большое количество схем подключения трехфазного двигателя к сети 220 Вольт. Наиболее эффективная схема подсоединения трехфазного двигателя (поскольку его мощность упадёт менее всего), является способ с использованием фазосдвигающего конденсатора. Данный конденсатор подсоединяется к третьему контакту статора.

При подключении трехфазного двигателя через конденсатор практически не теряется частота вращения ротора. Этого нельзя сказать о мощности трехфазного двигателя, которая в любом случае падает при его подключении в однофазную сеть, и с этим приходится мириться.

Как подключить трехфазный двигатель к однофазной сети

Чтобы подключить трехфазный электродвигатель к сети 220 Вольт, сначала понадобится определиться с выводами статора. Если обмотки двигателя уже подсоединены в распределительной коробке по схеме «треугольник», то всё что останется сделать, так это подключить пусковой и рабочий конденсатор с токопроводящими проводами к клеммам двигателя согласно схеме подключения.

Если трехфазный двигатель подсоединён по схеме «звезда» и его можно переподключить на схему «треугольник», то при подсоединении к однофазной сети нужно сначала сделать именно так, используя для этих целей перемычки. Наиболее сложно с подключением трехфазного двигателя в том случае, когда провода статора не имеют никакой маркировки.

В таком случае приходится делать следующее:

В подключении трехфазного двигателя к однофазной сети 220 вольт нет ничего сложного. Тем не менее, если вы в чем-то неуверенны, то лучшим вариантом будет более подробно изучить инструкцию или же обратиться за помощью к хорошему электрику.

Источник

Как подключить трехфазный двигатель к сети 220 или 380 В?

Среди электрических машин, предназначенных для совершения механической работы, одними из наиболее продуктивных считаются трехфазные агрегаты. Вращение ротора осуществляется посредством одновременного воздействия магнитного потока от фазных обмоток. Что и обеспечивает одновременное усилие сразу трех моментов, пропорционально взаимодействующих друг с другом. Как можно выполнить подключение трехфазного двигателя в зависимости от их конструктивных особенностей и параметров электрической сети мы рассмотрим далее.

Подключение трехфазных двигателей подразумевает относительно сложную операцию, которая требует понимания процессов, протекающих в электроустановке. Для чего необходимо рассмотреть как составляющие элементы, так и их назначение.

Конструктивно трехфазные электродвигатели состоят из:

В зависимости от типа двигателя встречаются модели с короткозамкнутым или фазным ротором. В одних ротор вращается только за счет электромагнитного поля, наводимого от обмоток статора, в других, вращение вала получает усилие от поля ротора при протекании тока в его обмотках. Для включения трехфазных двигателей необходимо разобраться с тем, как фазы обмоток соединяются между собой.

Схемы подключения обмоток двигателя

В трехфазных асинхронных электродвигателях применяется два варианта соединения – в звезду и треугольник. В трехфазных асинхронных электрических машинах, в зависимости от модели, можно реализовать схему:

Простейший способ определения возможностей конкретного асинхронного электромотора – посмотреть на шильд (металлическая пластина с техническими параметрами). На них обозначается в том числе и номинал рабочего напряжения для соответствующего соединения. Здесь может указываться обозначение только для звезды, только для треугольника или и тот и другой вариант одновременно, пример такой маркировки приведен на рисунке ниже:

Пример обозначения на шильде

Если шильд отсутствует или информация на нем стерлась, то схему подключения можно узнать, открыв блок распределения начал обмотки (БРНО). Если вы увидите 6 выводов, имеющих клеммные соединения, можно определить тип включения обмоток. Гораздо хуже, когда борно имеет только три вывода, а подключение производится внутри корпуса. В этом случае нужно разобрать трехфазный электромотор, чтобы увидеть способ соединения.

Звезда

Схема подключения трехфазного двигателя звездой предусматривает, что начало каждой обмотки объединяется в одну точку, а к их концам подключаются фазы от питающей линии. Такой тип обеспечивает значительно более плавный пуск и относительно щадящий режим работы. Однако мощность, с которой вращается ротор, в полтора раза ниже, чем при подключении треугольником. Схематически данное подключение выглядит следующим образом:

Схема подключения звезда

Как видите на рисунке, концы выводов обмоток трехфазного двигателя A2, B2, C2 соединены в один электрический узел. А к клеммам A1, B1, C1 – подключаются фазные провода, как правило, на 220 или 380 вольт.

Если рассматривать данную схему на примере борна, выглядеть оно будет так:

Соединение обмоток звездой

Треугольник

Чтобы подключить электродвигатель треугольником вам необходимо подвести конец одной обмотки к началу другой. И таким образом замкнуть обмотки в своеобразное кольцо, в точки соединения которых и подключаются выводы питающей линии. Схема соединения треугольником обеспечивает максимальный момент и усилие на валу, что особенно актуально для больших нагрузок. Однако и ток в обмотках при номинальной нагрузке также пропорционально повысится, не уже говоря о режимах перегрузки.

Поэтому включение трехфазного двигателя треугольником и требует понижения напряжения. К примеру, если одну и ту же электрическую машину можно подключить с соединением обмоток и треугольником, и звездой, то звезда будет иметь напряжение питания 380, а треугольник 220 вольт или 220 и 127 вольт соответственно. Схематически подключение обмоток треугольником будет выглядеть так:

Схема подключения треугольник

Как видите, соединение производится от A2 к B1, от B2 к C1, от C2 к A1, в некоторых моделях электрических машин маркировка выводов может отличаться, но на крышке борна будет отображаться их принадлежность к той или иной обмотке и возможные варианты соединения между собой.

Соединение обмоток треугольником

Варианты подключения

Трехфазные двигатели имеют отличные характеристики, довольно широкий модельный ряд и применяются в самых разнообразных устройствах. Поэтому их применяют как в промышленных устройствах с трехфазным питанием, так и в бытовых однофазных электроустановках. Далее разберем оба варианта подключения электрических машин.

В однофазную сеть

Графически функция отставания напряжения от тока будет выглядеть следующим образом:

Изменение тока и напряжения на емкости и индуктивности

Однако на практике смещение обеспечивается только емкостными элементами, которые включаются в цепь электроснабжения одной из обмоток, а две другие запускаются между фазным и нулевым проводом. Схема подключения трехфазного двигателя в однофазной цепи приведена на рисунке ниже:

Схема включения в однофазную сеть

Как видите на рисунке, от фазного провода делается отпайка, содержащая конденсаторный однофазный магазин из двух элементов, один для пуска C2, второй для постоянной работы C1. При нажатии кнопки пуска происходит одновременное замыкание контактов SA1 и SA2, но после создания достаточного момента и начала вращения SA1 отбрасывается и выводит C1 из цепи, оставляя C2. Мощность, при такой схеме включения двигателя, снижается до 30 – 50%.

Расчет конденсаторного пуска производится по формуле:

С_раб = (2800*I)/U — для включения трехфазного двигателя звездой

C_раб = (4800*I)/U — для включения трехфазного двигателя треугольником

Пусковой конденсатор используется только в нагруженном пуске, поэтому в легком запуске его можно не применять. Тогда вместо емкости пускового будет задействоваться рабочий.

В трёхфазную сеть

В трехфазной сети, несмотря на наличие необходимого типа питающего напряжения, всегда используется магнитный пускатель для приведения двигателя во вращение. Производить запуск без пускателя или контактора довольно опасно, поэтому они являются неотъемлемым элементом.

Схема включения в трехфазную сеть

На рисунке выше приведена обычная схема подключения двигателя к трехфазной сети, которая работает по такому принципу:

Данная схема может упрощаться в связи с конструктивными особенностями применяемых пускателей. Так как некоторые из них изготавливаются без повторителей, могут иметь функцию реверсирования трехфазного двигателя или выпускаться без защиты. Более детальную информацию о магнитных пускателях вы можете почерпнуть из соответствующей статьи на сайте: https://www.asutpp.ru/elektromagnitnyj-puskatel.html

Видео по теме

Источник

Подключение трехфазного двигателя к однофазной сети без потери мощности

Как известно, при включении трёхфазного асинхронного двигателя в однофазную сеть, по распространенным конденсаторным схемам: «треугольник», или «звезда», мощность двигателя используется только наполовину (в зависимости от применяемого двигателя).

Кроме того, затруднён запуск двигателя под нагрузкой.

В предлагаемой статье описан метод подключения двигателя без потери мощности.

В различных любительских электромеханических станках и приспособлениях чаще всего используются трехфазные асинхронные двигатели с короткозамкнутым ротором. К сожалению, трехфазная сеть в быту — явление крайне редкое, поэтому для их питания от обычной электрической сети любители применяют фазосдвигающий конденсатор, что не позволяет в полном объеме реализовать мощность и пусковые характеристики двигателя. Существующие же тринисторные «фазосдвигающие» устройства еще в большей степени снижают мощность на валу двигателей.

Вариант схемы устройства запуска трехфазного электродвигателя без потери мощности приведен на рис. 1.

Обмотки двигателя 220/380 В соединены треугольником, а конденсатор С1 включен, как обычно, параллельно одной из них. Конденсатору «помогает» дроссель L1, включенный параллельно другой обмотке. При определенном соотношении емкости конденсатора С1, индуктивности дросселя L1 и мощности нагрузки можно получить сдвиг фаз между напряжениями на трех ветвях нагрузки, равный точно 120°.

На рис. 2 приведена векторная диаграмма напряжений для устройства, представленного на рис. 1, при чисто активной нагрузке R в каждой ветви. Линейный ток Iл в векторном виде равен разности токов Iз и Ia, а по абсолютному значению соответствует величине Iф√3, где Iф=I1=I2=I3=Uл/R — фазный ток нагрузки, Uл=U1=U2=U3=220 В — линейное напряжение сети.

К конденсатору С1 приложено напряжение Uc1=U2, ток через него равен Ic1 и по фазе опережает напряжение на 90°.

Аналогично к дросселю L1 приложено напряжение UL1=U3, ток через него IL1 отстает от напряжения на 90°.

При равенстве абсолютных величин токов Ic1 и IL1 их векторная разность при правильном выборе емкости и индуктивности может быть равной Iл.

Сдвиг фаз между токами Ic1 и IL1 составляет 60°, поэтому треугольник из векторов Iл, Iс1 и IL1 — равносторонний, а их абсолютная величина составляет Iс1=IL1=Iл=Iф√3. В свою очередь, фазный ток нагрузки Iф=Р/ЗUL, где Р — суммарная мощность нагрузки.

Иными словами, если емкость конденсатора С1 и индуктивность дросселя L1 выбрать такими, чтобы при поступлении на них напряжения 220 В ток через них был бы равен Ic1=IL1=P/(√3⋅Uл)=P/380, показанная на рис. 1 цепь L1C1 обеспечит на нагрузке трехфазное напряжение с точным соблюдением сдвига фаз.

Таблица 1

P, Вт	IC1=IL1, A	C1, мкФ	L1, Гн
100	0.26	3.8	2.66
200	0.53	7.6	1.33
300	0.79	11.4	0.89
400	1.05	15.2	0.67
500	1.32	19.0	0.53
600	1.58	22.9	0.44
700	1.84	26.7	0.38
800	2.11	30.5	0.33
900	2.37	34.3	0.30
1000	2.63	38.1	0.27
1100	2.89	41.9	0.24
1200	3.16	45.7	0.22
1300	3.42	49.5	0.20
1400	3. 68	53.3	0.19
1500	3.95	57.1	0.18

В табл. 1 приведены значения тока Ic1=IL1. емкости конденсатора С1 и индуктивности дросселя L1 для различных величин полной мощности чисто активной нагрузки.

Реальная нагрузка в виде электродвигателя имеет значительную индуктивную составляющую. В результате линейный ток отстает по фазе от тока активной нагрузки на некоторый угол ф порядка 20. 40°.

На шильдиках электродвигателей обычно указывают не угол, а его косинус — широко известный cosφ, равный отношению активной составляющей линейного тока к его полному значению.

Индуктивную составляющую тока, протекающего через нагрузку устройства, показанного на рис. 1, можно представить в виде токов, проходящих через некоторые катушки индуктивности Lн, подключенные параллельно активным сопротивлениям нагрузки (рис. 3,а), или, что эквивалентно, параллельно С1, L1 и сетевым проводам.

Из рис. 3,б видно, что поскольку ток через индуктивность противофазен току через емкость, катушки индуктивности LH уменьшают ток через емкостную ветвь фазосдвигающей цепи и увеличивают через индуктивную. Поэтому для сохранения фазы напряжения на выходе фазосдвигающей цепи ток через конденсатор С1 необходимо увеличить и через катушку уменьшить

Векторная диаграмма для нагрузки с индуктивной составляющей усложняется. Ее фрагмент, позволяющий произвести необходимые расчеты, приведен на рис. 4.

Полный линейный ток Iл разложен здесь на две составляющие: активную Iлcosφ и реактивную Iлsinφ.

В результате решения системы уравнений для определения необходимых значений токов через конденсатор С1 и катушку L1:

получаем следующие значения этих токов:

IC1 = 2/√3⋅Iлsin(φ+60°), IL1 = 2/√3⋅Iлcos(φ+30°).

При чисто активной нагрузке (φ=0) формулы дают ранее полученный результат Ic1=IL1=Iл.

На рис. 5 приведены зависимости отношений токов Ic1 и IL1 к Iл от cosφ, рассчитанные по этим формулам Для (cosφ = √3/2 = 0,87) ток конденсатора С1 максимален и равен 2/√3Iл = 1. 15Iл, а ток дросселя L1 вдвое меньше.

Этими же соотношениями с хорошей степенью точности можно пользоваться для типовых значений cosφ, равных 0,85. 0,9.

Таблица 2

P, Вт	IC1, A	IL1, A	C1, мкФ	L1, Гн
100	0.35	0.18	5.1	3.99
200	0.70	0.35	10.2	2.00
300	1.05	0.53	15.2	1.33
400	1.40	0.70	20.3	1.00
500	1.75	0.88	25.4	0.80
600	2.11	1.05	30.5	0.67
700	2.46	1.23	35.6	0.57
800	2.81	1.40	40.6	0.50
900	3.16	1.58	45.7	0.44
1000	3.51	1.75	50.8	0.40
1100	3. 86	1.93	55.9	0.36
1200	4.21	2.11	61.0	0.33
1300	4.56	2.28	66.0	0.31
1400	4.91	2.46	71.1	0.29
1500	5.26	2.63	76.2	0.27

В табл. 2 приведены значения токов IC1, IL1, протекающих через конденсатор С1 и дроссель L1 при различных величинах полной мощности нагрузки, имеющей указанное выше значение cosφ = √3/2.

Для такой фазосдвигающей цепи используют конденсаторы МБГО, МБГП, МБГТ, К42-4 на рабочее напряжение не менее 600 В или МБГЧ, К42-19 на напряжение не менее 250 В.

Дроссель проще всего изготовить из трансформатора питания стержневой конструкции от старого лампового телевизора. Ток холостого хода первичной обмотки такого трансформатора при напряжении 220 В обычно не превышает 100 мА и имеет нелинейную зависимость от приложенного напряжения.

Если же в магнитопровод ввести зазор порядка 0,2. 1 мм, ток существенно возрастет, а зависимость его от напряжения станет линейной.

Сетевые обмотки трансформаторов ТС могут быть соединены так, что номинальное напряжение на них составит 220 В (перемычка между выводами 2 и 2′), 237 В (перемычка между выводами 2 и 3′) или 254 В (перемычка между выводами 3 и 3′). Сетевое напряжение чаще всего подают на выводы 1 и 1′. В зависимости от вида соединения меняются индуктивность и ток обмотки.

В табл. 3 приведены значения тока в первичной обмотке трансформатора ТС-200-2 при подаче на нее напряжения 220 В при различных зазорах в магнитопроводе и разном включении секций обмоток.

Сопоставление данных табл. 3 и 2 позволяет сделать вывод, что указанный трансформатор можно установить в фазосдвигающую цепь двигателя с мощностью примерно от 300 до 800 Вт и, подбирая зазор и схему включения обмоток, получить необходимую величину тока.

Индуктивность изменяется также в зависимости от синфазного или противофазного соединения сетевой и низковольтных (например, накальных) обмоток трансформатора.

Максимальный ток может несколько превышать номинальный ток в рабочем режиме. В этом случае для облегчения теплового режима целесообразно снять с трансформатора все вторичные обмотки, часть низковольтных обмоток можно использовать для питания цепей автоматики устройства, в котором работает электродвигатель.

Таблица 3

Зазор в магнитопроводе, мм	Ток в сетевой обмотке, A, при соединении выводов на напряжение, В
	220	237	254
0.2	0.63	0.54	0.46
0.5	1.26	1.06	0.93
1	—	2.05	1.75

В табл. 4 приведены номинальные величины токов первичных обмоток трансформаторов различных телевизоров и ориентировочные значения мощности двигателя, с которыми их целесообразно использовать фазосдвигающую LC-цепь следует рассчитывать для максимально возможной нагрузки электродвигателя.

Таблица 4

Трансформатор	Номинальный ток, A	Мощность двигателя, Вт
ТС-360М	1.8	600. 1500
ТС-330К-1	1.6	500. 1350
СТ-320	1.6	500. 1350
СТ-310	1.5	470. 1250
ТСА-270-1, ТСА-270-2, ТСА-270-3	1.25	400. 1250
ТС-250, ТС-250-1, ТС-250-2, ТС-250-2М, ТС-250-2П	1.1	350. 900
ТС-200К	1	330. 850
ТС-200-2	0.95	300. 800
ТС-180, ТС-180-2, ТС-180-4, ТС-180-2В	0.87	275. 700

При меньшей нагрузке необходимый сдвиг фаз уже не будет выдерживаться, но пусковые характеристики по сравнению с использованием одного конденсатора улучшатся.

Экспериментальная проверка проводилась как с чисто активной нагрузкой, так и с электродвигателем.

Функции активной нагрузки выполняли по две параллельно соединенных лампы накаливания мощностью 60 и 75 Вт, включенные в каждую нагрузочную цепь устройства (см рис. 1), что соответствовало общей мощности 400 Вт В соответствии с табл. 1 емкость конденсатора С1 составляла 15 мкф Зазор в магнитопроводе трансформатора ТС-200-2 (0,5 мм) и схема соединения обмоток (на 237 В) были выбраны из соображений обеспечения необходимого тока 1,05 А.

Измеренные на нагрузочных цепях напряжения U1, U2, U3 отличались друг от друга на 2. 3 В, что подтверждало высокую симметрию трехфазного напряжения.

Эксперименты проводились также с трехфазным асинхронным двигателем с короткозамкнутым ротором АОЛ22-43Ф мощностью 400 Вт. Он работал с конденсатором С1 емкостью 20 мкф (кстати, такой же, как и при работе двигателя только с одним фазосдвигающим конденсатором) и с трансформатором, зазор и соединение обмоток которого выбраны из условия получения тока 0,7 А.

В результате удалось быстро запустить двигатель без пускового конденсатора и заметно увеличить крутящий момент, ощущаемый при торможении шкива на валу двигателя.

К сожалению, провести более объективную проверку затруднительно, поскольку в любительских условиях практически невозможно обеспечить нормированную механическую нагрузку на двигатель.

Следует помнить, что фазосдвигающая цепь — это последовательный колебательный контур, настроенный на частоту 50 Гц (для варианта чисто активной нагрузки), и без нагрузки подключать к сети эту цепь нельзя.

Источник

Видео

Как быстро и просто подключить трехфазный двигатель в однофазную сеть DuMA8819

Как просто подключить трехфазный двигатель треугольником и звездой в сеть 220, через конденсатор.

Рассчитать ёмкость конденсатора для трёхфазного двигателя в однофазной сети. КАК Я,ЭТО ДЕЛАЮ!!!

Пошаговая схема подключения трехфазного двигателя в однофазную сеть. Повторение — мать учения!

как подключить трехфазный двигатель в однофазную сеть

Как подобрать конденсаторы для подключения трехфазного двигателя в однофазную сеть.

Подключение трехфазного двигателя от однофазной сети без конденсатора

ПОДКЛЮЧЕНИЕ ТРЕХФАЗНОГО ДВИГАТЕЛЯ В СЕТЬ 380 Вольт

Подключение трехфазного двигателя. Новый «Ламповый» метод.

ЧТО, ЕСЛИ трехфазный электродвигатель просто подключить в обычную розетку.

Как подключить трёхфазный двигатель к однофазной сети 220 вольт.

При развитии любой гаражной мастерской, может возникнуть необходимость подключить трёхфазный электродвигатель в однофазную сеть на 220 вольт. Это не удивительно, так как промышленные трёхфазные двигатели на 380 в более распространены, чем однофазные (на 220 в), особенно больших габаритов и мощности. И изготовив какой нибудь станочек, или купив готовый (например токарный) любой гаражный мастер сталкивается с проблемой подключения трёхфазного электромотора к обычной гаражной розетке на 220 вольт. В этой статье мы и рассмотрим варианты подключения, а так же что для этого понадобится.

Для начала следует внимательно изучить шильдик (табличку) электродвигателя, чтобы узнать его мощность, так как от этой мощности будет зависеть ёмкость или количество конденсаторов, которые нужно будет купить. И прежде чем отправляться на поиски и покупку конденсаторов, для начала следует вычислить, какая ёмкость потребуется именно для вашего двигателя.

Расчёт ёмкости.

Ёмкость нужного конденсатора напрямую зависит от мощности вашего электродвигателя и высчитывается по простой формуле:

С = 66 Р мкФ .

Буква С означает ёмкость конденсатора в мкФ (микрофарад), а буква Р означает номинальную мощность электродвигателя в кВт (киловатт). Из этой простой формулы видно, что на каждые 100 ватт мощности трёхфазного двигателя, потребуется чуть менее 7 мкФ (если быть точным, то 6,6 мкФ) электрической ёмкости конденсатора. Например для эл. двигателя мощностью 1000 ватт (1 Квт) потребуется конденсатор ёмкостью 66 мкФ, а для эл. двигателя на 600 ватт нужен будет конденсатор ёмкостью примерно 42 мкФ.

Так же следует учесть, что потребуются конденсаторы, рабочее напряжение которых в 1,5 — 2 раза больше, чем напряжение в обычной однофазной сети. Обычно на базаре попадаются конденсаторы небольших ёмкостей (8 или 10 мкФ), но необходимую ёмкость легко собрать из нескольких параллельно соединённых конденсаторов маленькой ёмкости. То есть например 70 мкФ можно легко получить из семи параллельно спаянных конденсаторов по 10 мкФ.

Но всё же всегда следует стараться найти по возможности один конденсатор ёмкостью 100 мкФ, чем 10 конденсаторов по 10 мкФ, так надёжнее. Ну и рабочее напряжение, как я уже говорил, должно быть как минимум в 1,5 — 2 раза больше рабочего, а лучше в 3 — 4 раза больше (чем больше напряжение, на которое рассчитан конденсатор, тем надёжнее и долговечнее). Рабочее напряжение всегда пишется на корпусе конденсатора (как и мкФ).

Правильно вы подобрали (рассчитали) ёмкость конденсатора или нет, можно и на слух. При вращении мотора, должен быть слышен только шум от подшипников, ну и шум вентилятора воздушного охлаждения. Если же к этим шумам прибавляется и вой двигателя, нужно чуть уменьшить ёмкость (Ср) рабочего конденсатора. Если же звук нормальный, то можно наоборот немного увеличить ёмкость (так будет мощнее мотор), но только чтобы мотор работал тихо (до появления воя).

Проще говоря, нужно поймать момент, меняя ёмкость, когда к нормальному шуму от подшипников и крыльчатки, начнёт прибавляться еле слышимый посторонний вой. Это и будет необходимая ёмкость рабочего конденсатора. Это важно, так как если рабочая ёмкость конденсатора окажется больше необходимой, то мотор будет перегреваться, а если ёмкость будет меньше нужной, то мотор потеряет свою мощность.

Покупать лучше конденсаторы типа МБГЧ, БГТ, КБГ, ну а если не найдёте таких в продаже, можно применить и электролитические конденсаторы. Но при подключении электролитических конденсаторов, их корпуса нужно хорошо соединить между собой и изолировать от корпуса станка или ящика (если он металлический, но лучше использовать ящик для конденсаторов из диэлектрика — пластик, текстолит и т.п.).



При подключении трёхфазного двигателя к сети 220 вольт, частота вращения его вала (ротора) почти не изменится, а вот мощность его всё же немного уменьшится. И если подключить электродвигатель по схеме треугольник (рис 1), то мощность его уменьшится примерно процентов на 30 и будет составлять 70 — 75 % от его номинальной мощности (при звезде чуть меньше). Но можно подключить и по схеме звезда (рис 2), и при подсоединении звездой, мотор легче и быстрее запускается.

Чтобы подключить трёхфазный электродвигатель по схеме звезда, нужно его две фазные обмотки подключить в однофазную сеть, а третью фазную обмотку двигателя, подключить через рабочий конденсатор Ср к любому из проводов сети 220 в.

Чтобы подключить трёхфазный электромотор мощностью до полтора киловатта (1500 ватт), хватает только рабочего конденсатора необходимой ёмкости. Но при включении больших моторов (более 1500 ватт), движок либо очень медленно набирает обороты, либо вообще не запускается. В таком случае необходим пусковой конденсатор (Сп на схеме), ёмкость которого в два с половиной раза (лучше в 3 раза) больше ёмкости рабочего конденсатора. Лучше всего подходят в качестве пусковых конденсаторов электролитические (типа ЭП), но можно использовать и такого же типа как и рабочие конденсаторы.

Схема подсоединения трёхфазного мотора с пусковым конденсатором показана на рисунке 3 (а так же пунктирной линией на рисунках 1 и 2). Пусковой конденсатор включают только во время пуска двигателя, и когда он запустится и наберёт рабочие обороты (обычно хватает 2 секунд), пусковой конденсатор отключают и разряжают. В такой схеме используются кнопка и тумблер. При пуске аключается тумблер и кнопка одновременно и после запуска двигателя, кнопка просто отпускается и пусковой конденсатор отключается. Чтобы разрядить пусковой конденсатор, достаточно выключить двигатель (после окончания работы) и затем на короткое время нажать кнопку пускового конденсатора, и он разрядится через обмотки электродвигателя.

Определение фазных обмоток и их выводов.

При подключении необходимо знать, где какая обмотка электродвигателя. Как правило выводы обмоток статора электромоторов маркируют различными бирками с обозначением начала или конца обмоток, или помечают буквами на корпусе распределительной коробочки двигателя (или клеммной колодки). Ну а если же маркировка стёрлась или её вообще нет, то нужно прозвонить обмотки с помощью тестера (мультиметра), установив его переключатель на прозвонку, или с помощью обычной лампочки и батарейки.

Для начала следует узнать принадлежность каждого из шести проводов к отдельным фазам обмотки статора. Для этого следует взять любой из проводов (в клеммной коробочке) и подсоединить его к батарейке, например к её плюсу. Минус батарейки подсоедините к контрольной лампе, а второй вывод (провод) от лампочки, по очереди подсоединяйте к оставшимся пяти проводам двигателя, пока контрольная лампочка не загорится. Когда на каком то проводе лампочка загорится, это будет означать, что оба провода (тот что от батарейки и тот к которому подсоединили провод от лампы и лампа загорелась) принадлежат одной фазе (одной обмотке).

Теперь эти два провода пометьте картонными бирками (или малярным скотчем) п напишите на них маркероа начало первого провода С1, а второй провод обмотки С4. С помощью лампы и батарейки (или тестера) аналогично находим и помечаем начало и конец оставшиеся четырёх проводов (двух оставшихся фазных обмоток).Начало и конец второй фазной обмотки помечаем как С2 и С5, и начало и конец третьей фазной обмотки С3 и С6.

Далее следует точно определить, где начало и конец статорных обмоток. Я опишу далее способ, который поможет определить начало и конец статорных обмоток для двигателей до 5 киловатт. Да больше и не надо, так как однофазная сеть (проводка) гаража рассчитана на мощность 4 киловата, а если мощнее, то штатные провода не выдерживают. И вообще то редко кто использует двигатели в гараже, мощнее 5 киловатт.

Для начала соединим все начала фазных обмоток (С1, С2 и С3)в одну точку (согдасно помеченным бирками выводам), по схеме «звезда». И затем включим двигатель в сеть 220 в с использованием конденсаторов. Если при таком подключении, электродвигатель без гудения сразу раскрутится до рабочих оборотов, это значит, что вы попали в одну точку всеми началами или всеми концами фазных обмоток.

Ну а если же при включении в сеть, электродвигатель загудит и не сможет раскрутиться до рабочих оборотов, то в первой фазной обмотке нужно поменять местами выводы С1 и С4 (поменять местами начало и конец). Если это не поможет, то верните выводы С1 и С4 в первонаальное положение и попробуйте теперь поменять местами выводы С2 и С5. Если двигатель опять не набирает обороты и гудит, то верните назад выводы С2 и С5 поменяйте местами выводы третьей пары С3 и С6.

При всех вышеописанных манипуляциях с проводами, строго соблюдате правила техники безопасности. Провода держите только за изоляцию, лучше плоскогубцами с ручками из диэлектрика. Ведь электромотор имеет общий стальной магнитопровод и на зажимах остальных обмоток, может возникнуть довольно большое напряжение, опасное для жизни.

Изменение вращения вала электродвигателя (ротора).

Часто бывает, что вы например сделали шлифовальный станочек, с лепестковым кругом на валу. И лепестки из наждачной бумаги расположены под определённым углом, против которого вращается вал, а нужно в другую сторону. Да и опилки летят не на пол а наоборот вверх. Значит необходимо поменять вращение вала двигателя в другую сторону. Как это сделать?

Чтобы изменить вращение трёхфазного двигателя, включенного в однофазную сеть на 220 вольт по схеме «треугольник», нужно третью фазную обмотку W (см. рисунок 1,б) подключить через конденсатор к резьбовой клемме второй фазной обмотки статора V.

Ну а чтобы изменить вращение вала трёхфазного двигателя, подключенного по схеме «звезда», необходимо третью фазную обмотку статора W (см. рисунок 2,б) подключить через конденсатор к резьбовой клемме второй обмотки V.

Ну и напоследок хочу сказать, что шум двигателя от длительной его работы (несколько лет) может возникнуть со временем, и не следует путать его с гулом от неправильного подключения. Так же со временем может возникнуть и вибрация мотора. А бывает даже ротор трудно вращать вручную. Причиной этого как правило является выработка подшипников — их дорожки и шарики износились, да и сепаратор тоже. От этого возникают повышенные зазоры между деталями подшипников и они начинают шуметь, и со временем могут даже заклинить.

Этого допускать нельзя, и дело даже не только в том, что вал труднее будет вращаться и мощность двигателя упадёт, а ещё и в том, что между статором и ротором довольно маленький зазор, и при сильном износе подшипников, ротор может начать цеплять за статор, а это уже куда серьёзнее. Детали двигателя могут испортиться и восстановить их не всегда удаётся. Поэтому намного проще заменить зашумевшие подшипники новыми, от какой то авторитетной фирмы (как выбрать подшипник читаем вот тут), и электродвигатель снова будет работать долгие годы.

Надеюсь данная статья поможет гаражным мастерам, без проблем подключить трёхфазный двигатель какого то станка к однофазной гаражной сети на 220 вольт, ведь с применением различных станочков (шлифовальных, полировальных, сверлильных, токарных, гриндера и т.д.)  намного упрощается процесс доводки деталей при тюнинге или ремонте.

Теги: Как подключить трёхфазный двигатель 380 вольт на 220 вольт?, Подключение трёхфазного электромотора к однофазной сети.

Подключение трехфазного двигателя в сеть 220 Вольт через конденсаторы

Разделы статьи:

Подключение трехфазного двигателя в сеть 220 Вольт через конденсаторы

Трехфазный асинхронный двигатель можно подключить в сеть 220 Вольт практически без потери мощности, если использовать для подключения конденсатор. Именно конденсаторная емкость позволяет нивелировать падения мощности трехфазного двигателя в однофазной сети.

Асинхронные двигатели широко применяются в быту для самых различных целей. Кто-то делает из такого двигателя сверлильный станок, а кто-то самодельный рейсмус. Как бы там ни было, но для того, чтобы сделать станок, сначала нужно разобраться с подсоединением двигателя на 380 Вольт для работы в однофазной сети.

Подключение трехфазного двигателя через конденсаторы

Как было сказано выше, нивелировать падение мощности трехфазного двигателя в однофазной сети получится с помощью конденсаторов. Их для подключения асинхронного двигателя понадобится всего два — пусковой и рабочий конденсатор.

Пусковой конденсатор отвечает за пуск двигателя, а рабочий за его бесперебойную работу в момент вращения. Для расчета рабочего конденсатора достаточно знать лишь мощность двигателя в кВт. Затем можно воспользоваться следующим правилом: на 100 Вт мощности двигателя необходимо порядка 7 мкФ конденсаторной емкости.

Теперь что касается пускового конденсатора для подключения асинхронного двигателя. Пусковой конденсатор нужен только в том случае, если мощность трехфазного двигателя превышает 1 кВт. Если мощность меньше одного киловатта, то трехфазный двигатель можно подключать без пускового конденсатора.

Емкость пускового конденсатора должна быть в 2-3 раза больше емкости рабочего конденсатора.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

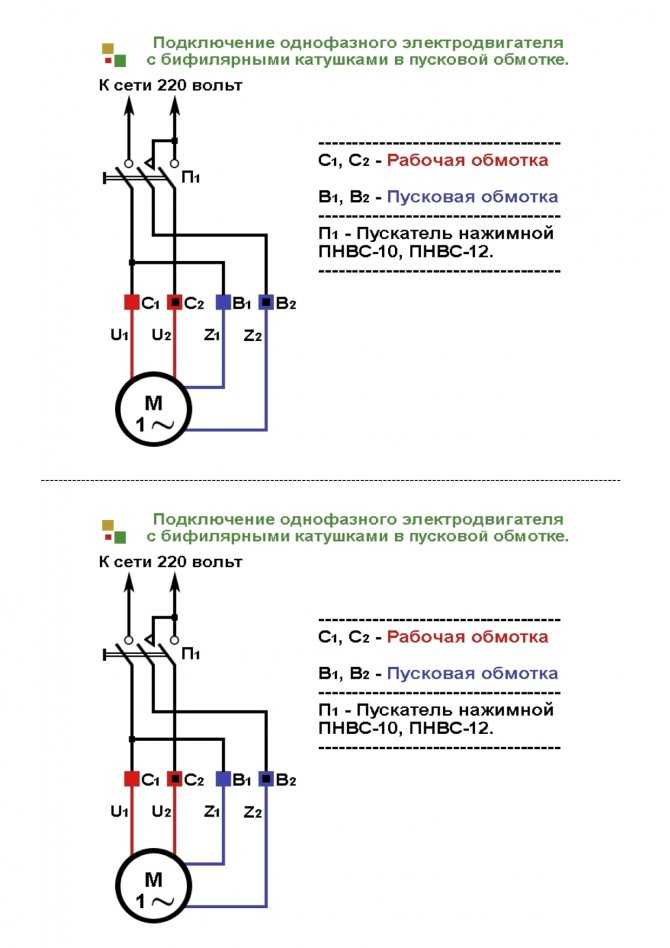

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схема подключения двигателя и тип конденсаторов

Подключить трехфазный двигатель можно по схеме «звезда» или «треугольник». Для каждой из этих схем существуют свои формулы расчета конденсаторной емкости, но можно использовать и общую формулу, которая была приведена выше.

Теперь настало время поговорить про тип конденсаторов, которые можно использовать для подключения трехфазного двигателя в однофазной сети. Для пускового и рабочего конденсаторов рекомендуется использовать один и тот же тип.

Для этого подойдут бумажные конденсаторы типа: МБГО, МПГО, КБП или МБГП. Допускается использовать для подключения асинхронного двигателя и электролитические конденсаторы, но несколько по другой схеме. Здесь важно предусмотреть установку диодного моста и резисторов. В противном случае, электролитические конденсаторы могут взорваться.

Наилучшим типом конденсаторов для подключения асинхронного двигателя считаются полипропиленовые конденсаторы переменного тока. Это современные конденсаторы, предназначенные для рабочего напряжения 400-450 Вольт.

Прямой пуск

Что такое прямой пуск

Как следует из названия, прямой пуск означает, что электродвигатель включается прямым подключением к источнику питания при номинальном напряжении. Прямой пуск (direct-online starting — DOL) применяется при стабильном питании двигателя, жестко связанного с приводом, например насоса.

Преимущества

Прямой пуск от сети DOL является самым простым, дешёвым и самым распространённым методом пуска. Кроме того, он даёт наименьшее повышение температуры в электродвигателе во время включения по сравнению со всеми другими способами пуска. Если поступающий ток от сети не имеет специальных ограничений, такой метод является наиболее предпочтительным.

На электростанциях в разных странах действуют различные правила и нормы; например, в Дании для трёхфазных электродвигателей с током при заторможенном роторе около 60 А нельзя всегда использовать прямой пуск от сети. В таких случаях, очевидно, необходимо выбирать другие методы пуска. Электродвигатели, предназначенные для частых пусков/отключений обычно оборудованы системой управления, которая состоит из контактора и устройства защиты от перегрузок (термореле).

Недостатки

Для электродвигателей небольшой мощности, работающих без частых пусков/остановов, необходимо самое простое пусковое оборудование, чаще всего это расцепитель, управляемый вручную. Напряжение подается непосредственно на клеммы электродвигателя. Для небольших электродвигателей пусковой момент будет составлять от 150 до 300 % от номинального, тогда как пусковой ток будет составлять от 300 до 800 % от номинального значения или даже выше.

Каким должно быть рабочее напряжение конденсаторов для подключения двигателя на 380 Вольт

При этом чтобы конденсаторы не перегревались и не взорвались, в первую очередь, нужно учитывать именно их рабочее напряжение. Для подключения электродвигателя нужны такие конденсаторы, которые имеют рабочее напряжение выше на 1,15 чем напряжение в сети. Рекомендуется применять конденсаторы для подключения трехфазного двигателя, рабочее напряжение которых составляет не менее чем 300 Вольт.

Также, всегда нужно прибегать к характеристикам конденсаторов, поскольку все они разные. Например, при использовании бумажных конденсаторов нельзя забывать о том, что их рабочее напряжение делится примерно на два.

То есть, если на бумажном конденсаторе написано рабочее напряжение 200 Вольт, то при использовании в сети переменного тока, рабочее напряжение бумажного конденсатора будет соответствовать меньшему значению, примерно вполовину, а именно 100 Вольт.

Поделиться статьей в социальных сетях

Особенности и способы подключения к однофазной сети

Однофазный ток 220В, подающийся на электродвигатель, точнее на его статор и ротор, формирует два равнозначных магнитных поля, вращающихся в противоположные стороны. Для того, чтобы заставить ротор вращаться, нужно вручную или за счет пусковых устройств организовать сдвиг фаз. Мощность будет ниже номинальной (50…70%), но двигатель будет работать.

Очевидно, что прямым включением одной из фазных обмоток к сети в 220В при неработающих остальных запустить двигатель не удастся. Следовательно, нужно все три фазы соединить через промежуточный контур. Сделать это можно двумя основными способами:

1. Емкостная цепь. Одна из обмоток двигателя подключается через емкость, которая формирует сдвиг фазы тока вперед на 90º. После пуска, эту цепь можно отключить,
2. Индуктивная цепь. Действует примерно так же, как и предыдущая, только сдвиг фазы происходит в обратном направлении.

Иногда бывает достаточно даже механического поворота ротора, чтобы двигатель на 380 заработал от 220.

Плавный пуск

Преимущества «плавного» пуска

Принцип «плавного» пуска основан на полупроводниках. Через энергетическую цепь и цепь управления данные полупроводники понижают начальное напряжение электродвигателя. Это приводит к уменьшению вращающего момента электродвигателя. В процессе пуска мягкий пускатель постепенно повышает напряжение электродвигателя, что позволяет электродвигателю разогнаться до номинальной скорости вращения, не образуя большого вращающего момента или пиков тока. Плавные пускатели могут использоваться также для управления торможением электродвигателя. Плавные пускатели не так дороги, как преобразователи частоты.

Недостатки

Тем не менее, у них те же проблемы, что и у преобразователей частоты: они могут добавить в систему синусоидальные токи (помехи), что может повлиять на ее функционирование.

Данный способ также обеспечивает подачу пониженного напряжения к электродвигателю во время пуска. Плавный пускатель включает электродвигатель при пониженном напряжении, которое затем увеличивается до полной величины. Напряжение в плавном пускателе уменьшается за счет фазового сдвига. Данный способ пуска не вызывает образования скачков тока. Пусковой период и пусковой ток можно задать.

Установление выводов обмоток

Первым делом необходимо разделить выводы обмоток попарно. У каждой пары должны быть концы, соответствующие обмотке. Для этого потребуется тестер или индикатор напряжения. При использовании тестера устанавливают флажок переключателя на измерение сопротивления (обозначается греческой буквой Ω «омега»). Если используется индикатор напряжения, перед началом работы нужно дотронуться к токоведущим частям на несколько секунд, чтобы зарядить и протестировать прибор.

После этого берется один из выводов обмотки, который будет условно принят началом первой обмотки, и маркируется «U1». Далее необходимо коснуться одним измерительным стержнем тестера или измерителя напряжения вывода «U1», а другим — любого из оставшихся выводов.

Если после этого значения тестера или индикатора остались неизменными, этот конец оставляют, а вторым измерительным стержнем касаются другого вывода остальных четырех проводов, перебирая до того момента, пока показатели измерительных приборов не изменятся. Отыскав таким способом второй вывод обмотки, его принимают за конец первой обмотки и маркируют «U2». Аналогичным способом поступают с другими четырьмя проводами.

Пуск через автотрансформатор

Что такое пуск через автотрансформатор

Как видно из названия, такой пуск осуществляется с помощью автотрансформатора, последовательно соединённого с электродвигателем во время пуска.

Преимущества

Автотрансформатор понижает напряжение (приблизительно 50-80 % от полного напряжения), чтобы обеспечить пуск при низком напряжении. В зависимости от заданных параметров напряжение снижается в один или два этапа. Понижение напряжения, подаваемого на электродвигатель одновременно, приведёт к уменьшению пускового тока и вращающего пускового момента, но данный способ пуска даёт самый высокий вращающий момент электродвигателя. Если в определённый момент времени к электродвигателю не подаётся питание, он не потеряет скорость вращения, как и в случае с пуском переключением «звезда — треугольник». Время переключения от пониженного напряжения к полному напряжению можно корректировать.

Недостатки

Помимо уменьшения пускового момента, способ пуска через автотрансформатор имеет ещё один недостаток. Как только электродвигатель начинает работать, он переключается на сетевое напряжение, что вызывает скачок тока.

Вращающий момент в зависимости от напряжения

Значения пускового момента пропорциональны квадрату напряжения.

Как переключить трехфазный двигатель на 220 вольт

Работа трехфазных электродвигателей считается гораздо более эффективной и производительной, чем однофазных двигателей, рассчитанных на 220 В. Поэтому при наличии трех фаз, рекомендуется подключать соответствующее трехфазное оборудование. В результате, подключение трехфазного двигателя к трехфазной сети обеспечивает не только экономичную, но и стабильную работу устройства. В схему подключения не требуется добавление каких-либо пусковых устройств, поскольку сразу же после запуска двигателя, в обмотках его статора образуется магнитное поле.

Принцип работы

Асинхронный трехфазный электродвигатель представляет собой конструкцию из двух основных компонентов: статора – большого неподвижного элемента, служащего одновременно и корпусом двигателя, и ротора – подвижной детали, передающей механическую энергию на вал. Читайте более подробно о принципе работы асинхронного двигателя в отдельной статье. Очень рекомендуем сделать это, т.к. информация там может быть полезна в работе!

Коротко, статор представляет собой корпус, внутри которого находится сердечник или магнитопровод. Внешне он похож на беличье колесо и собирается из электротехнической стали, изолированный с помощью нанесения специального лака. Такая конструкция снижает количество вихревых токов, появляющихся при воздействии с круговым магнитным полем двигателя. В пазах сердечника располагаются три обмотки, на которые подается питание.

беличье колесо

Ротор представляет собой шихтованный сердечник и вал. Стальные листы, используемые в роторном сердечнике, не обрабатываются лаком-изолятором. Обмотка ротора – короткозамкнутая.

Рассмотрим принцип действия этой конструкции. После подачи энергии на асинхронный двигатель с короткозамкнутым ротором на фиксированных обмотках статора создается магнитное поле. При подключении к сети с синусоидальным переменным током, характер поля будет изменяться с изменением показателей сети. Поскольку обмотки статора смещены относительно друг друга не только в пространстве, но и во времени, возникают три магнитных потока со смещением, в результате взаимодействия которых возникает вращающееся результирующее поле, проводящее ротор в движение.

Несмотря на то, что фактически ротор неподвижен, вращение магнитных полей на обмотках статора создает относительно вращение, что и приводит его в движение. Результирующее поле, «собранное» потоками обмоток, в процессе вращения наводит электродвижущую силу в проводники ротора. Согласно правилу Ленца, основное поле буквально пытается догнать поток на обмотках с целью сокращения относительной скорости.

Подключение к однофазной сети через конденсатор

Подключение трехфазного двигателя к однофазной сети невозможно в чистом виде, без изменения схемы питания. Дело в том, что для создания вращающегося магнитного потока необходимо наличие как минимум двух обмоток со сдвигом по фазе, за счет которого и создает относительное движение статора. Если мотор подключить к бытовой однофазной сети напрямую, подав питание на одну из обмоток статора, он не будет работать. Это связано с тем, что одна работающая фаза создает пульсирующее поле, которое может обеспечивать движение вращающегося ротора, но не способно запустить его. Для решения этой проблемы в двигателе размещается дополнительная обмотка под углом в 90˚ относительно основной, в цепь которой последовательно включен фазосмещающий элемент. В этом качестве могут выступать резисторы, индукционные катушки и другие устройства, однако лучшую эффективность показало применение конденсаторов.

Дополнительная обмотка, создаваемая с помощью конденсаторов, чаще всего выступает в роли пускателя двигателя, поэтому её называют пусковой. По достижении определенной температуры и скорости вращения вала срабатывает переключатель, размыкающий цепь. После этого работа двигателя обеспечивает взаимодействием между ротором и пульсирующим полем рабочей обмотки, как уже было описано выше.

Для обеспечения максимальной эффективности работы необходимо использование конденсаторов, чья ёмкость подходит под сетевые показатели. Кроме того, нередко в таких двигателях используется магнитный пускатель или реле тока для автоматического управления рабочим процессом. В видео ниже, будет и про магнитный пускатель.

Функциональные особенности подключения асинхронного двигателя с одним конденсатором отличаются хорошими пусковыми характеристиками, но сравнительно небольшой мощностью. Поскольку частота бытовой сети с напряжением 220 В составляет 50 Гц, такие моторы не могут вращаться со скоростью более 3000 об/мин. Это сокращает сферу их использования до бытовых приборов: пылесосов, холодильников, триммеров, блендеров и т.д.

Очень настоятельно рекомендуем посмотреть два видео ролика в этом разделе (одно сверху, другое снизу), т.к. наглядное пособие, может быть крайне полезным.

Как подобрать конденсаторы для трехфазного двигателя, используя его в сети 220в.

Первое, что нужно знать ― конденсаторы должны быть неполярными, то есть не электролитическими. Лучше всего использовать емкости марки ― МБГО. Их с успехом использовали в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушающее воздействие окружающей среды.

Также они имеют проушины для крепления, помогающие без проблем расположить их в любой точке корпуса аппарата. К сожалению, достать их сейчас проблематично, но существует множество других современных конденсаторов ничем не хуже первых. Главное, чтобы, как уже говорилось выше, рабочее напряжение их не было меньше 400в.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и мучить свой мозг, есть простой способ расчета конденсатора для двигателя на 380в. На каждые 100 Вт (0,1 кВт) берется — 7 мкФ. Например, если двигатель 1 кВт, то рассчитываем так: 7 * 10 = 70 мкФ. Такую емкость в одной банке найти крайне трудно, да и дорого. Поэтому чаще всего емкости соединяют в параллель, набирая нужную емкость.

Емкость пускового конденсатора.

Это значение берется из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Следует учитывать, что эта емкость берется в сумме с рабочей, то есть для двигателя 1 кВт рабочая равна 70 мкФ, умножаем ее на 2 или 3, и получаем необходимое значение. Это 70-140 мкФ дополнительной емкости — пусковой. В момент включения она соединяется с рабочей и в сумме получается — 140-210 мкФ.

Особенности подбора конденсаторов.

Конденсаторы как рабочие, так и пусковые можно подбирать методом от меньшего к большему. Так подобрав среднюю емкость, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и имел достаточно мощности на валу. Также и пусковой конденсатор подбирают добавляя, пока он не будет запускаться плавно без задержек.

Кроме указанного выше типа конденсатора — МБГО, можно использовать тип — МБГЧ, МБГП, КГБ и тому подобные.

Подключение без конденсатора

Для подключения асинхронного двигателя в однофазную сеть без использования конденсаторов существуют две популярные схемы. Для обеспечения работы двигателя берутся синисторы с разнополярными импульсами управления и симметричный динистор.

Первая схема предназначена для электродвигателей с величиной номинального вращения от 1500 об/мин. В качестве фазосмещающего элемента выступает специальная цепочка. Схема соединения обмоток статора – треугольник.

Необходимо создать сдвинутое напряжение на конденсаторе путем изменения сопротивления. После того, как напряжение конденсатора достигнет нужного уровня, динистор переключится и включит заряженный конденсатор в схему запуска.

Вторая схема подходит для электродвигателей с большим пусковым сопротивлением или номинальной скоростью вращения от 3000 об/мин.

Очевидно, в данной ситуации необходимо создать сильный пусковой момент. Именно по этой причине в машинах этого типа для подключения статорных обмоток используется треугольник. Вместо фазосдвигающих конденсаторов в этой схеме применяются электронные ключи. Первый из них последовательно включается в цепь рабочей фазы, а второй – параллельно. В результате этой хитрости создается опережающий сдвиг тока. Однако данный способ эффективен только для двигателей 120˚ электрическим смещением.

Трехфазный электромотор можно подключить с помощью тиристорного ключа. Это, пожалуй, самый простой и эффективный способ подключения асинхронного двигателя в однофазную сеть без конденсаторов. Принцип его действия таков: ключ остается закрытым во время максимального сопротивления. Благодаря этому создается наибольший фазовый сдвиг и, соответственно, пусковой момент. По мере ускорения вала сопротивление снижается до оптимального уровня, сохраняющего сдвиг по фазе в пределах значения, обеспечивающего работу двигателя.

Способы подключения трехфазных электродвигателей

В электротехнике есть два типа коммутации питания трехфазного асинхронного двигателя:

• методом звезды;
• методом треугольника.

Перечисленные типы подключений используют на всех типах трехфазных электромоторов. От того, какой метод применен, зависит характер работы двигателя, его максимальные нагрузки. Так двигатели с подключением типа «звезда» обладают плавным запуском, но не могут работать на максимальной нагрузке, заявленной в техническом паспорте. Моторы с «треугольником» наоборот быстро стартуют и могут выдавать максимальную мощь.

Подключение к трехфазной сети двигателя с короткозамкнутым ротором

Самыми эффективными и часто используемыми способами подключения асинхронного двигателя к трехфазной сети являются так называемые звезда и треугольник.

В конструкции двигателя с короткозамкнутым ротором есть всего шесть контактов обмоток – по три на каждой. Для того чтобы подключить асинхронный двигатель звездой необходимо соединить концы обмоток в одном месте, подобно лучам звезды. Примечательно, что в такой схеме напряжение у начал обмоток составляет 380 В, а на участке цепи, пролегающем между их соединением и местом подключения фаз – 220 В. Возможность включения двигателя данным методом указывается на его бирке символом Y.

Главное достоинство этой схемы в том, что она предотвращает возникновение перегрузок по току на электродвигателе при условии использования четырехполюсного автомата. Машина запускает плавно, без рывков. Недостаток схемы в том, что пониженное напряжение на каждой из обмоток не дает двигателю развивать максимальную мощность.

схема подключения звезда

Если электродвигатель с короткозамкнутым ротором был подключен по схеме звезда, это можно заметить по общей перемычке на концах обмоток.

Асинхронный двигатель, звезда в сборе

Для обеспечения предельной рабочей мощности трехфазного электродвигателя его подключают к сети треугольником. В этой схеме обмотки статора соединяются друг с другом по принципу конец-начало. При питании от трехфазной сети нет необходимости в соединении с рабочим нулем. Напряжение на участках цепи между выводами будет равняться 380 В. На табличке двигателя, подходящего для подключения треугольников, изображается символ ∆. Иногда производитель даже указывает номинальную мощность при использовании той или иной схемы.

схема подключения «треугольник»

Главный недостаток треугольника – пусковые токи слишком большой величины, которые иногда перегружают проводку и выводят её из строя. В качестве оптимального решения изредка создают комбинированную схему, в которой запуск и набор скорости происходит при «звезде», а затем обмотки переключают на «треугольник».

Как определить схему подключения обмоток?

Распознать метод обмотки довольно просто. Это можно сделать двумя способами:

Посмотреть номерную табличку на двигателе. Обычно на ней отображены все технические данные, касающиеся работы двигателя. Среди прочего можно встретить два символа:

• геометрическую фигуру треугольника;
• звезду из трех лучей.

Необходимо сопоставить, какой из символов в таблице находится под значением 380В. Это может выглядеть следующим образом: 220/380В и рядом с ними символы «треугольник»/«звезда». Данное обозначение говорит, что на моторе, подсоединенном в сеть 380В, работает обмотка звезда.

Однако не всегда на моторе есть подобная табличка. Она может отсутствовать или быть затертой. Данный способ определения больше подходит для новых двигателей, которые никто не ремонтировал и не обслуживал. Старый агрегат лучше проверить самостоятельно. Для этого потребуется второй способ распознания типа обмотки.

Раскрутить блок управления и посмотреть на клеммник. На нем можно увидеть 6 выводов проводов. Соответственно – 3 начала и три конца обмотки. В зависимость от типа коммутации, этих выходов можно говорить о методе обмотки:

• Метод «звезда». В этом случае три выхода соединены одной перемычкой. Три оставшихся входа подключены к отдельной фазе друг за другом.
• Метод «треугольник». Каждые два вывода проводов последовательно соединены перемычками. Таким образом обмотки переходят друг в друга. При этом провода питания подведены к каждому входу индивидуально.

Данный способ дает полную картину того, как работает двигатель и по какой схеме он подключен. Зная это, можно подключить мотор к сети 220В.

ИНФОРМАЦИЯ: в редких случаях, раскрутив блок управления, можно обнаружить в нем не 6 контактов, а только 3. Это говорит о том, что схема коммутации находится в самом двигателе – под защитным кожухом со стороны торца.

Подключение с фазным ротором

Асинхронные электродвигатели с фазным ротором имеют высокие пусковые и регулировочные характеристики, благодаря чему применяются в высокомощных машинах и приборах малой мощности. Конструктивно этот асинхронный двигатель отличается от обычного трехфазного тем, что на роторе есть своя трехфазная обмотка со сдвинутыми катушками.

Для подключения электродвигателей с фазным ротором применяются описанные выше схемы звезда и треугольник (для 380 В и 220 В сетей соответственно). Стоит заметить, что для того или иного двигателя может быть использована только одна схема, указанная в паспорте. Пренебрежение этим требованием может привести к сгоранию мотора.

Соединение обмоток в клеммной коробке производится так же, как на схемах из предыдущего способа. Изменение рабочих характеристик так же закономерно: треугольник выдает практически в полтора раза большую мощность, а звезда, в свою очередь, мягче функционирует и управляется.

В отличие от моделей с короткозамкнутым ротором, асинхронный двигатель с трехфазным ротором имеет более сложную конструкцию, но это позволяет получать улучшенные пусковые характеристики и обеспечивать плавную регулировку вращения. Используются такие машины в оборудовании, требуемом регулировки частоты вращения и запускаемом под нагрузкой, к примеру, в крановых механизмах.

Как запустить трехфазный двигатель от однофазного источника питания?

В зависимости от типа источника питания переменного тока асинхронные двигатели делятся на два типа; трехфазный асинхронный двигатель и однофазный асинхронный двигатель. В большинстве промышленных и сельскохозяйственных приложений трехфазный асинхронный двигатель широко используется по сравнению с однофазным асинхронным двигателем.

Из-за нехватки электроэнергии трехфазное питание не всегда доступно в сельском хозяйстве. При этом одна фаза отключается от группового оперативного выключателя (ГОС). Таким образом, в большинстве случаев доступны две из трех фаз. Но при любом особом расположении невозможна работа трехфазного двигателя от однофазного источника питания.

Как известно, трехфазный асинхронный двигатель является двигателем с самозапуском. Так как обмотка статора трехфазного асинхронного двигателя создает вращающееся магнитное поле. Это создаст фазовый сдвиг на 120˚. Но в случае однофазного асинхронного двигателя индуцируется пульсирующее магнитное поле. Следовательно, однофазный асинхронный двигатель не является самозапускающимся двигателем. Для старта требуется дополнительное вспомогательное оборудование.

• Связанный пост: Что произойдет, если вы подключите 3-Φ асинхронный двигатель к однофазной сети?

То же самое здесь, нам нужно сделать некоторые дополнительные меры, чтобы привести трехфазный асинхронный двигатель в однофазную сеть. Есть три метода;

• Использование статического конденсатора (метод фазового сдвига)
• Использование VFD (преобразователь частоты)
• Использование поворотного преобразователя

В этой статье мы кратко обсудим каждый метод.

Использование статического конденсатора

При подаче трехфазного переменного тока на статор трехфазного асинхронного двигателя создается сбалансированное вращающееся магнитное поле, изменяющееся во времени на 120° друг от друга. Но в случае однофазного асинхронного двигателя индуцируется пульсирующее магнитное поле. И в этом случае начальный крутящий момент (пусковой момент) не создается. В однофазном асинхронном двигателе дополнительная обмотка используется для создания фазового сдвига. Вместо пусковой обмотки также используется конденсатор или дроссель для создания смещения фаз.

Аналогично этому принципу можно использовать трехфазную обмотку трехфазного асинхронного двигателя и сдвинуть одну обмотку с помощью конденсатора или индуктора. После запуска трехфазного асинхронного двигателя от однофазной сети он постоянно работает с пониженной мощностью. Полезная мощность или КПД двигателя снижается на 2/3 ^rd от его номинальной мощности.

Этот метод также известен как метод статического преобразователя фазы или метод фазового сдвига или метод перемотки .

В некоторых схемах используются два конденсатора; один для запуска, второй для работы. Емкость пускового конденсатора в 4-5 раз выше по сравнению с рабочим конденсатором. Принципиальная схема такого устройства показана на рисунке ниже.

Пусковой конденсатор используется только для запуска. Он отключится от цепи после запуска. Рабочий конденсатор всегда остается в цепи. Здесь, как показано на рисунке, двигатель соединен звездой. И оба конденсатора подключены между двумя фазами обмотки.

Однофазное питание имеет две клеммы. Одна клемма соединена с последовательной комбинацией обмотки, а вторая клемма соединена с оставшейся клеммой трехфазной обмотки. Иногда используется только один конденсатор. Такой тип расположения показан на рисунке ниже.

В большинстве случаев небольшие асинхронные двигатели подключаются по схеме «звезда». Здесь мы взяли трехфазный асинхронный двигатель, соединенный звездой. Для повышения уровня напряжения используется автотрансформатор. Потому что уровень напряжения трехфазного питания составляет 400-440 В, а уровень напряжения однофазного питания составляет 200-230 В для 50 Гц питания.

Мы можем использовать эту схему без использования автотрансформатора. В этом случае уровень напряжения остается на уровне однофазного питания (200-230 В). В этом состоянии двигатель также будет работать. Но поскольку напряжение низкое, крутящий момент, создаваемый двигателем, низкий. Эту проблему можно решить, подключив дополнительный пусковой конденсатор (рис. 1). Этот конденсатор известен как пусковой конденсатор или конденсатор фазовой синхронизации.

Если вам нужно изменить направление вращения двигателя, измените схему подключения, как показано на рисунке ниже.

Ограничения:

Ограничения метода статического конденсатора перечислены ниже.

• Выходная мощность трехфазного асинхронного двигателя уменьшена на 2/3 ^rd от полной мощности нагрузки.
• Этот метод можно использовать для временных целей. Он не подходит для непрерывно работающих приложений.
• В этом методе эффект загрузки постоянно состоит из двух фаз. Это сократит срок службы двигателя.

Похожие сообщения:

• Что происходит с трехфазным двигателем, когда 1 из 3 фаз теряется?
• Что происходит с трехфазным двигателем при потере двух из трех фаз?

Использование ЧРП

ЧРП означает частотно-регулируемый привод . Это устройство, которое используется для управления двигателем (регулируемая скорость при работе). ЧРП регулирует входной ток двигателя в соответствии с потребностью (нагрузкой). Это устройство позволяет двигателю эффективно работать при различных условиях нагрузки.

Этот метод лучше всего подходит для работы трехфазного асинхронного двигателя с однофазным питанием. В этом случае доступное однофазное питание подается на вход частотно-регулируемого привода. VFD преобразует однофазное питание в постоянный ток путем выпрямления. Опять же, он преобразует источник постоянного тока в трехфазный источник переменного тока. А частота трехфазного выхода регулируется частотно-регулируемым приводом.

Следовательно, доступная мощность (однофазная) подается на ЧРП, а выходная мощность (трехфазная) ЧРП используется в качестве входа трехфазного двигателя. Это также устраняет бросок тока во время запуска двигателя. Он также обеспечивает плавный пуск двигателя от состояния покоя до полной скорости. Существуют различные типы и характеристики ЧРП для различных применений и двигателей. Вам нужно всего лишь выбрать подходящий частотно-регулируемый привод для ваших приложений.

Стоимость частотно-регулируемого привода превышает стоимость статического конденсатора. Но это дает лучшую производительность двигателя. Стоимость частотно-регулируемого привода меньше, чем у преобразователя с вращающейся фазой. Таким образом, в большинстве приложений частотно-регулируемый привод используется вместо вращающихся преобразователей фазы.

Преимущества ЧРП:

Преимущества использования ЧРП для работы трехфазного асинхронного двигателя от однофазного источника питания.

• Регулируя параметр частотно-регулируемого привода, мы можем добиться плавного пуска двигателя.
• Легко работать с максимальной производительностью и большей эффективностью.
• Имеет функцию самодиагностики, которая используется для защиты двигателя от перенапряжения, перегрузки, перегрева и т.д.
• Запрограммирован на автоматическое управление двигателем.

Использование вращающегося преобразователя фаз

Другой используемый метод заключается в работе трехфазного асинхронного двигателя от однофазного источника питания с использованием вращательного преобразователя фаз (RPC). Этот процесс очень дорогой. Это даст наилучшую производительность по сравнению со всеми другими методами. Потому что поворотный фазоинвертор выдает на выходе идеальный трехфазный сигнал. Кроме того, он не используется широко, поскольку стоимость вращающегося преобразователя очень высока.

Схема подключения поворотного преобразователя фаз показана на рисунке ниже.

Похожие сообщения:

• Разница между однофазным и трехфазным асинхронным двигателем
• Разница между однофазным и трехфазным источником питания
• Почему трехфазное питание? Почему не 6, 12 или больше для силовой передачи?
• Если 1-фазное питание 230 В, почему 3-фазное 400 В, а не 690 В?
• Преимущества трехфазной системы по сравнению с однофазной системой
• Значения трехфазного тока в трехфазной системе
• Соединение звездой (Y): значения трехфазной мощности, напряжения и тока
• Соединение треугольником (Δ): 3-фазная мощность, значения напряжения и тока

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Подключение трехфазного двигателя к однофазной сети через конденсатор: схема, подбор

Многие любители и профессионалы используют электрооборудование различного назначения. И во многих случаях электрооборудование приводится в движение трехфазными двигателями. А вот трехфазная сеть часто отсутствует в гаражных боксах и индивидуальных домах. И тут на помощь приходят схемы подключения трехфазного двигателя в однофазную сеть.

Содержание

• 1 Зачем нужен конденсатор
• 2 Как правильно подобрать конденсаторы
• 3 Схема подключения электродвигателя 380 на 220 вольт с конденсатором
• 4 Схема подключения электродвигателя без конденсатора конденсаторы
• 5 Как подключить с реверсом

Что такое конденсатор для

Трехфазные асинхронные двигатели переменного тока с короткозамкнутым ротором наиболее распространены и применяются в станкостроении. Мы рассмотрим их подключение к однофазной сети. Когда двигатель включен в трехфазную сеть, по трем обмоткам в разные моменты времени протекает переменный ток. Этот ток создает вращающееся магнитное поле, которое начинает вращать ротор двигателя.

При подключении двигателя к однофазной сети ток по обмоткам течет, но вращающегося магнитного поля нет, ротор не вращается. Выход из этой ситуации был найден. Самый простой и эффективный способ оказался, это подключить конденсатор параллельно одной из обмоток двигателя. Конденсатор за счет пульсирующей энергии создает фазовый сдвиг, в обмотках двигателя создается вращающееся магнитное поле и двигатель работает. Конденсатор постоянно находится под напряжением и называется рабочим конденсатором.

ВАЖНО! Правильно рассчитайте и выберите емкость рабочего конденсатора и его тип.

Как правильно подобрать конденсаторы

Теоретически расчет необходимой емкости предполагается путем деления тока на напряжение и умножения полученного значения на коэффициент. Для различных типов соединения обмоток коэффициент составляет:

• звезда — 2800;
• дельта — 4800.

Недостаток этого способа в том, что не всегда сохраняется паспортная табличка на электродвигателе. Невозможно точно узнать коэффициент мощности и мощность двигателя и, следовательно, силу тока. Кроме того, на силу тока могут влиять такие факторы, как колебания сетевого напряжения и величина нагрузки на двигатель.

Поэтому следует применять упрощенный расчет емкости рабочих конденсаторов. Только учтите, что на каждые 100 ватт мощности нужно 7 мкФ емкости. Удобнее использовать несколько соединенных параллельно небольших конденсаторов, желательно одинаковой емкости, чем один большой конденсатор. Просто сложив емкости собранных конденсаторов, легко определить и подобрать оптимальное значение. Во-первых, общую мощность лучше занизить процентов на десять.

Если двигатель запускается легко и имеет достаточную мощность для его работы, значит, вы правы. Если нет, вам нужно подключить больше конденсаторов, пока двигатель не достигнет оптимальной мощности.

СОВЕТ. При подключении трехфазного асинхронного двигателя с короткозамкнутым ротором к однофазной сети теряется не менее трети его мощности.

Имейте в виду, что много — это не всегда хорошо, и при превышении оптимальной емкости рабочих конденсаторов двигатель будет перегреваться. Перегрев может привести к перегоранию обмоток и выходу двигателя из строя.

ВАЖНО! Конденсаторы должны быть соединены параллельно.

Конденсаторы желательно выбирать с рабочим напряжением не менее 450 вольт. Наиболее распространены так называемые бумажные конденсаторы, в названии которых есть буква Б. В настоящее время существуют также специализированные так называемые моторные конденсаторы, напр. К78-98.

ВНИМАНИЕ! Конденсаторы желательно выбирать на переменный ток. Использование других конденсаторов также возможно, но связано с усложнением схемы и возможными нежелательными последствиями.

Если двигатель запускается под большой нагрузкой, также необходим пусковой конденсатор. Его подключают параллельно рабочему конденсатору на короткое время пуска двигателя. Его емкость должна быть равна или не более чем удвоенной емкости рабочего конденсатора.

Схема подключения электродвигателя 380 на 220 вольт с конденсатором

Подключить трехфазный двигатель в однофазную сеть не сложно, и с этим справится даже электрик-любитель. Если возникают трудности, следует попросить друзей или знакомых. Рядом всегда есть грамотный электрик.

Обмотки трехфазных двигателей рабочим напряжением от 380 до 220 В для работы в сети триста восемьдесят вольт соединяют по схеме звезда. Это означает, что концы обмотки соединены друг с другом, а начала подключены к сети. Чтобы иметь возможность эксплуатировать электродвигатель в однофазной сети 220 вольт, необходимо для начала переключить его обмотки по схеме треугольник. т.е. соедините конец первого с началом второго, конец второго с началом третьего и конец третьего с началом первого.

Эти соединения будут выводами двигателя для подключения к источнику питания. Два провода должны быть подключены к нулю и фазе 220 вольт через двухполюсный выключатель. Подключите третий вывод через рабочие конденсаторы к любому из первых двух выводов от двигателя. Можно попробовать начать.

Если запуск прошел успешно, двигатель работает с приемлемой мощностью и не перегревается, то можно ничего не менять. Вы получите работоспособную схему только с рабочими конденсаторами.

При пуске под нагрузкой или просто тяжелом пуске двигатель может долго раскручиваться и не достигать допустимой мощности. Тогда необходимо включить в цепь еще и пусковой конденсатор. Пусковые конденсаторы должны быть того же типа, что и рабочие конденсаторы. Столько же или в два раза больше рабочих. Они подключены параллельно им. Они используются только для запуска электродвигателя.

Для такого пуска очень удобно использовать своеобразный выключатель серии АП. Важно, чтобы он был в версии с блоком контактов. В нем при нажатии кнопки «Старт» пара контактов остается замкнутой до тех пор, пока не будет нажата кнопка «Стоп». К ним подключаются клеммы двигателя и сеть. Третий контакт замыкается только при удержании кнопки «Пуск», через него подключается пусковой конденсатор. Выключатели такого типа, только без предохранительных устройств, часто устанавливались на старые советские центробежные стиральные машины.

Схема подключения электродвигателя без конденсаторов

Реально работающих схем подключения трехфазного двигателя в бытовую сеть 220 вольт без конденсаторов нет. Некоторые изобретатели предлагают подключать двигатели через индукционные катушки или резисторы. Якобы это создает фазовый сдвиг на необходимый угол и двигатель вращается. Другие предлагают схемы подключения тиристоров. На практике это не работает, и не нужно изобретать велосипед. Когда есть дешевый и проверенный способ запуска с помощью конденсаторов.

Реально рабочий вариант — подключение трехфазного асинхронного двигателя через преобразователь частоты. Инвертор подключается к бытовой сети и выдает трехфазный ток, с возможностью плавного пуска и регулирования скорости. Но стоит такое чудо примерно от 7000 рублей при подключаемой мощности всего 250 Вт. Мощные устройства стоят намного дороже. За такие деньги можно купить электрооборудование с возможностью подключения к однофазной цепи. Будь то мини-токарный станок, циркулярная пила, насос или компрессор.

Как подключить реверс

Обеспечить вращение ротора в обратном направлении не сложно. В схему подключения двигателя необходимо добавить двухпозиционный переключатель. Средний контакт переключателя соединен с одним из контактов конденсатора, а внешние контакты с выводами двигателя.

ВНИМАНИЕ! Сначала необходимо выбрать направление вращения с помощью переключателя и только потом запускать двигатель. При работающем двигателе нельзя использовать переключатель направления вращения.

Рассмотренные варианты подключения промышленных двигателей в бытовую сеть не очень сложны в своей реализации. Важно лишь обратить внимание на некоторые нюансы и техника, пусть и с небольшой потерей мощности, прослужит долго и будет полезной.

Статьи по теме:

Как подключить трехфазный двигатель к сети 220 В

Jika anda sedang mencari Как подключить трехфазный двигатель к сети 220 В Disini saya akan mencoba membahas beberapa pertanyaan mengenai Как подключить трехфазный двигатель к 220В.

Можете ли вы запустить трехфазный двигатель на 220?

Стандартная однофазная мощность 220 В может использоваться для работы трехфазного двигателя. Первое, что вам нужно сделать, это заставить трехфазный двигатель вращать его, а затем включить 220, который подключен к двум ногам. Он не будет работать гладко, но он будет работать быстро.

Можно ли запустить трехфазный двигатель на 240 В?

Вы можете управлять трехфазным двигателем мощностью 5 л.с. 240 В, но не 415 В. Однофазный преобразователь частоты может преобразовывать однофазный вход в трехфазный выход, но максимальное выходное напряжение равно входному напряжению.

Как запустить трехфазный двигатель от однофазного источника питания?

По сути, все, что вам нужно сделать, это подключить однофазное питание к входной стороне вашего преобразователя частоты, а затем подключить трехфазное питание вашего двигателя к выходной части привода. Вот и все!

Можно ли подключить трехфазный двигатель к однофазному?

Но при любом специальном расположении невозможна работа трехфазного двигателя от однофазного источника питания. Как известно, трехфазный асинхронный двигатель является двигателем с самозапуском. Так как обмотка статора трехфазного асинхронного двигателя создает вращающееся магнитное поле. Это создаст фазовый сдвиг на 120˚.

Как получить 3 фазы 220В?

Если у вас есть 220 вольт и 3 фазы, печь будет поставляться с 3-проводным блоком питания для 3 горячих проводов, которые дают 3 фазы. Между каждым горячим проводом можно измерить 220 вольт. В этом случае к печи не нужен нейтральный провод, достаточно заземляющего провода в дополнение к трем горячим проводам.

220 вольт однофазный или трехфазный?

Итак, если вам интересно, почему у вас дома есть 110/120 вольт для обычных розеток, но у вас также есть приборы на 220/240 вольт, что дает? Ну, это не трехфазное питание. На самом деле это 2 однофазные линии.

Можно ли заменить 3-фазное на однофазное?

Если у вас есть однофазный трансформатор, вы можете легко преобразовать трехфазное подключение в однофазное. Это простой процесс, которого вы можете легко достичь, если купите правильный трансформатор.

Могу ли я использовать 3 фазы дома?

Хорошей новостью является то, что эта технология теперь намного более доступна и может использоваться в домашних условиях. Трехфазная мощность работает с тремя переменными токами, которые равномерно разделены по фазовому углу.

Сколько проводов в 3-х фазном?

Трехфазный имеет четыре провода: три активных (называемых фазами) и один нейтральный.

В чем разница между 3 фазами и 220?

Цепь, питаемая от трехфазного источника питания, называется трехфазной цепью. U, V, W называются трехфазными, а напряжение между фазами является напряжением сети, а напряжение равно 380В. Фазное напряжение между фазой и центральной линией называется фазным напряжением, а напряжение равно 220В.

Сколько вольт у трехфазного двигателя?

В однофазной системе электроснабжения напряжение может достигать 230 Вольт. А вот при трехфазном подключении он может нести напряжение до 415 Вольт. Для бесперебойного протекания электричества по однофазному подключению требуется два отдельных провода.

Как подключить однофазный двигатель на 220 вольт?

В этом случае подсоедините провода питания 220 В L1 и L2 и заземление к соответствующим клеммам с маркировкой L1 и L2 в блоке управления стартером. Затем соедините черный и желтый провода главного двигателя в блоке управления с соответствующими черными и желтыми проводами на двигателе.

В чем разница между двухфазным и трехфазным двигателем?

Трехфазная электроэнергия требует меньшей массы проводника при том же напряжении и общей мощности по сравнению с двухфазной четырехпроводной цепью той же пропускной способности. Он заменил двухфазное питание для коммерческого распределения электроэнергии, но двухфазные цепи все еще встречаются в некоторых системах управления.

Что такое трехфазный преобразователь?

Преобразователи фазы преобразуют однофазную мощность в трехфазную. Они также могут обеспечивать расщепленное фазное напряжение от трехфазного источника питания. Трехфазный преобразователь используется для обеспечения работы трехфазного оборудования, когда единственной доступной мощностью является однофазное электроснабжение, и наоборот.

Нужна ли нейтраль для трехфазных двигателей?

Балансный ток во всех трех фазах двигателя приводит к отсутствию тока в нейтрали. Следовательно, в трехфазном асинхронном двигателе нет необходимости в нейтрали.

Что такое 3 фазы 230 В?

В однофазной системе уровень напряжения между фазой и нейтралью составляет 230 В. В трехфазной системе уровень напряжения между любыми двумя фазами из трех составляет 400 В, а не 415, 440, 660 или 690 В.

Можно ли неправильно подключить трехфазный двигатель?

Если 3-фазный двигатель вращается в неправильном направлении, вы можете поменять местами любые два провода, чтобы изменить направление в нужном направлении. Один из способов проверить направление вращения двигателя — это предположить, как подключить провода, затем запустить двигатель и отметить, в каком направлении он вращается. Если вы ошибаетесь, вы отсоединяете два провода и меняете местами провода.

Требуется ли заземление для трехфазного двигателя?

В трехфазной четырехпроводной системе имеется нейтраль. Всем нужна земля.

Нужна ли 220 нейтраль?

Если устройству требуется как 120 В, так и 240 В, необходимо использовать два незаземленных (горячих) провода и один заземленный (нейтральный) провод. Если вы подключите нагрузку между двумя незаземленными ветвями цепи, вы увидите, что у вас есть полная цепь через катушку.

В чем разница между однофазным напряжением 220 В и трехфазным напряжением 220 В?

В чем разница между однофазным и трехфазным питанием? В однофазном источнике питания требуется только два провода, а именно фаза и нейтраль. С другой стороны, трехфазный источник питания работает только через три провода, включая трехжильные провода и нейтральный провод.

Можно ли преобразовать 240 В в 3 фазы?

Обычно да. Большинство небольших односкоростных трехфазных двигателей намотаны для работы от трехфазной сети 380/415 В или 220/240 В.

220 В — это то же самое, что 240 В?

Ответ. В Северной Америке термины 220 В, 230 В и 240 В относятся к одному и тому же уровню напряжения в системе.

Каков цветовой код трехфазной проводки?

Цветовой код силовой проводки переменного тока аналогичен коду, используемому в США: фаза 1 — красный. Фаза 2 – Черный. Фаза 3 – Синий.

Как подключить двигатель на 230 В?

Прочтите паспортную табличку на двигателе и убедитесь, что это двигатель с двойным напряжением. Откройте крышку распределительной коробки, отвернув винты, и убедитесь, что внутри коробки есть четыре провода для подключения двигателя. Подсоедините заземляющий провод от выключателя к клемме заземления в распределительной коробке.

Terimakasih telah membaca Как подключить трехфазный двигатель к 220 В Семога берманфаат!

Sebarkan ini:

Подключение трехфазного двигателя к однофазной и трехфазной электрической сети, всех типов асинхронных двигателей

21 90 . Они неприхотливы в обслуживании, отсутствует щеточно-коллекторный узел. Если их не перегружать, не мочить и периодически обслуживать или менять подшипники, то он прослужит практически вечно. Но есть одна проблема — большинство асинхронных двигателей, которые можно купить на ближайшей барахолке, трехфазные, так как предназначены для использования на производстве. Несмотря на тенденцию перехода на трехфазное электроснабжение в нашей стране, подавляющее большинство домов по-прежнему с однофазным вводом. Поэтому давайте разберемся, как подключить трехфазный двигатель к однофазной и трехфазной сети.

• Что такое звезда и треугольник в электродвигателе
• Подключение к трехфазной сети
• Подключение к однофазной сети

Что такое звезда и треугольник в электродвигателе

Для начала разберемся, какие бывают схемы соединения обмоток. Известно, что односкоростной трехфазный асинхронный электродвигатель имеет три обмотки. Подключаются двумя способами, по схемам:

• звезда;
• треугольник.

Такие способы подключения характерны для любого типа трехфазной нагрузки, а не только для электродвигателей. Вот как они выглядят на схеме:

Питающие провода подключаются к клеммной колодке, которая находится в специальной коробке. Его называют брно или борно. Он выводит провода от обмоток и крепится к клеммникам. Сама коробка снимается с корпуса двигателя, как и расположенные в ней клеммники.

В зависимости от конструкции двигателя брно может иметь 3 провода, а может и 6 проводов. Если проводов 3, то обмотки уже соединены по схеме звезда или треугольник и при необходимости их нельзя быстро переключать, для этого нужно вскрывать корпус, искать соединение, разъединять его и делать изгибы.

Если в Брно 6 проводов, что встречается чаще, то в зависимости от характеристик двигателя и напряжения сети (см. ниже) можно соединить обмотки так, как считаете нужным. Ниже вы видите брно и клеммники, которые в нем установлены. Для 3-х проводного варианта в клеммной колодке будет 3 контакта, а для 6-ти проводного — 6 контактов.

Начало и концы обмоток соединяются со шпильками не просто «абы как» или «как удобно», а в строго определенном порядке, чтобы можно было соединить треугольник и звезду одним комплектом перемычек. То есть начало первой обмотки над концом третьей, начало второй обмотки над концом первой и начало третьей над концом второй.

Таким образом, если установить перемычки на нижние выводы клеммной колодки в линию, получится соединение обмотки звездой, а установив три перемычки вертикально параллельно друг другу — соединение треугольником. На «заводских» двигателях в качестве перемычек используются медные шины, что удобно использовать для подключения – не нужно гнуть провода.

Кстати, на крышках ответвлений электродвигателя часто нанесено расположение перемычек этих цепей.

Подключение к трехфазной сети

Теперь, когда мы разобрались, как связаны обмотки, давайте разберемся, как они подключаются к сети.

6-проводные двигатели позволяют переключать обмотки для различных напряжений питания. Так получили распространение электродвигатели с питающими напряжениями:

• 380/220;
• 660/380;
• 220/127.

Причем больше напряжение для схемы соединения звезда, а меньше для треугольника.

Дело в том, что не всегда трехфазная сеть имеет привычное напряжение 380В. Например, на кораблях есть сеть с изолированной нейтралью (без нуля) 220В, а в старых советских постройках первой половины прошлого века и сейчас иногда есть сеть 127/220В. Пока сеть с линейным напряжением 660В встречается редко, чаще в производстве.

О различиях фазного и линейного напряжения вы можете прочитать в соответствующей статье на нашем сайте: https://electroexp.com/ru/linejnoe-i-faznoe-napryazhenie.html.

Итак, если вам необходимо подключить трехфазный электродвигатель к сети 380/220В, осмотрите его шильдик и найдите напряжение питания.

Электродвигатели на шильдике которых указано 380/220 к нашим сетям можно подключать только звездой. Если вместо 380/220 написано 660/380 — соедините обмотки треугольником. Если вам не повезло и у вас старенький двигатель 220/127, то либо понижающий трансформатор, либо однофазный тут нужен преобразователь частоты с трехфазным выходом (3х220). В противном случае подключить его к трем фазам 380/220 не получится.

Наихудший сценарий, когда номинальное напряжение трехпроводного двигателя с неизвестной цепью обмотки. В этом случае нужно вскрывать корпус и искать точку их соединения и, если возможно, и они соединены по схеме треугольника — переделывать в схему звезда.

С подключением обмоток разобрались, теперь поговорим о том, какие бывают схемы подключения трехфазного электродвигателя к сети 380В. Схемы показаны для контакторов с катушками на номинальное напряжение 380В, если у вас катушки на 220В — подключайте их между фазой и нулем, то есть второй провод на ноль, а не на фазу «В».

Электродвигатели почти всегда подключаются через магнитный выключатель (или контактор) Схему подключения без реверса и самоподхвата вы видите ниже. Он работает таким образом, что двигатель будет вращаться только при нажатии кнопки на панели управления. При этом кнопка выбирается без фиксации, т.е. замыкает или размыкает контакты при удержании нажатыми, как те, что используются в клавиатурах, мышах и дверных звонках.

Принцип работы данной схемы: при нажатии кнопки «ПУСК» через катушку контактора КМ-1 начинает протекать ток, в результате якорь контактора притягивается и силовые контакты контактора КМ-1 закрываются, двигатель начинает работать. Когда вы отпустите кнопку СТАРТ, двигатель остановится. QF-1 представляет собой автоматический выключатель, обесточивающий как силовую цепь, так и цепь управления.

Если вам нужно, чтобы вы нажали на кнопку и вал начал вращаться — вместо кнопки поставьте тумблер или кнопку с защелкой, то есть контакты которой после нажатия остаются замкнутыми или разомкнутыми до следующего нажатия.

Но делают это нечасто. Чаще электродвигатели запускаются с пультов с кнопками без фиксации. Поэтому к предыдущей схеме добавляется еще один элемент — контактная колодка пускателя (или контактора), включенная параллельно кнопке «ПУСК». Такую схему можно использовать для подключения электровентиляторов, вытяжек, станков и любого другого оборудования, механизмы которого вращаются только в одну сторону.

Принцип работы схемы:

При включении автоматического выключателя QF-1 на силовых контактах контактора и цепи управления появляется напряжение. Кнопка СТОП нормально замкнута, т.е. ее контакты размыкаются при нажатии на нее. Через «СТОП» подается напряжение на нормально разомкнутую кнопку «СТАРТ», контакт блока, и в конечном счете катушку, поэтому при ее нажатии происходит цепь управления катушкой будет обесточена и контактор выключится.

На практике в кнопочном посте каждая кнопка имеет нормально разомкнутую и нормально замкнутую пару контактов, выводы которых расположены с разных сторон кнопки (см. фото ниже).

При нажатии на кнопку «СТАРТ» через катушку контактора или пускателя КМ-1 (на современных контакторах обозначается как А1 и А2) начинает протекать ток, в результате его якорь притягивается и мощность контакты КМ-1 замкнуты. КМ-1.1 — нормально разомкнутый (НО) блок-контакт контактора, при подаче напряжения на катушку замыкается одновременно с силовыми контактами и шунтирует кнопку «СТАРТ».

После отпускания кнопки «ПУСК» двигатель продолжит работу, так как ток на катушку контактора теперь подается через контакт блока КМ-1.1.

Это называется «самоблокирующийся».

Основная трудность, которая возникает у новичков в понимании этой базовой схемы, заключается в том, что не сразу становится понятно, что пост кнопки находится в одном месте, а контакторы в другом. При этом КМ-1.1, подключаемый параллельно кнопке «СТАРТ», реально может находиться в пределах десятка метров.

Если Вам необходимо, чтобы вал двигателя вращался в обе стороны, например, на лебедке или другом грузоподъемном механизме, а также на различных станках (токарных и др.) — используйте схему подключения трехфазного двигателя с реверсом .

Кстати, эту схему часто называют «схемой обратного стартера».

Реверсивные схемы подключения представляют собой две нереверсивные схемы подключения с некоторыми изменениями. КМ-1.2 и КМ-2.2 — нормально замкнутые (НЗ) блок-контакты контакторов. Они включены в цепь управления катушкой встречного контактора, это так называемая «защита от дурака», она нужна для того, чтобы не произошло межфазного замыкания в силовой цепи.

Между кнопкой «ВПЕРЕД» или «НАЗАД» (назначение их то же, что и в предыдущей схеме для «ПУСК») и катушкой первого контактора (КМ-1) нормально-замкнутый (НЗ) блок-контакт подключен второй контактор (КМ-2). Таким образом, при включении КМ-2 нормально-замкнутый контакт соответственно размыкается и КМ-1 не включится, даже если нажать «ВПЕРЕД».

Наоборот, НК от КМ-2 устанавливается в цепи управления КМ-1, для предотвращения их одновременного включения.

Для запуска двигателя в обратном направлении, то есть для включения второго контактора, необходимо отключить существующий контактор. Для этого необходимо нажать кнопку СТОП, при этом цепь управления двумя контакторами обесточивается, а после этого нажать кнопку пуска в обратном направлении вращения.

Это необходимо для предотвращения короткого замыкания в цепи питания. Обратите внимание на левую часть схемы, отличия в подключении силовых контактов КМ-1 и КМ-2 заключаются в порядке подключения фаз. Как известно, для изменения направления вращения асинхронного двигателя (реверс) нужно поменять местами 2 из 3-х фаз (любых), здесь фазы 1 и 3 перепутаны местами.

В остальном работа схемы аналогична предыдущей.

Кстати, на советских пускателях и контакторах были совмещенные блочные контакты, т.е. один из них был замкнутым, а второй разомкнутым, в большинстве современных контакторов необходимо установить сверху приставку блочного контакта, в которой есть 2-4 пары дополнительных контактов как раз для этих целей.

Подключение к однофазной сети

Для подключения трехфазного электродвигателя 380В к однофазной сети 220В чаще всего применяют схему фазосдвигающие конденсаторы (пусковые и рабочие). Без конденсаторов двигатель может запуститься, но только без нагрузки, а его вал при запуске придется раскручивать вручную.

Проблема в том, что для работы АД нужно вращающееся магнитное поле, которое невозможно получить от однофазной сети без дополнительных элементов. Но подключив одну из обмоток через дроссель, можно сдвинуть фазу напряжения на -90˚, а с помощью конденсатора +90˚ относительно фазы в сети. Подробнее вопрос сдвига фаз рассмотрен в статье: https://electroexp.com/ru/chto-takoe-aktivnaya-reaktivnaya-i-polnaya-moshhnost.html.

Чаще всего для сдвига фаз используются именно конденсаторы, а не дроссели. Таким образом, он не вращающийся, а эллиптический. В результате вы теряете примерно половину мощности от номинальной. Однофазные АД лучше работают при таком включении, в связи с тем, что их обмотки изначально рассчитаны и расположены на статоре для такого включения.

Типовые схемы подключения двигателей без реверса для схем звезда или треугольник показаны ниже.

Резистор на схеме ниже нужен для разряда конденсаторов, так как после отключения питания на его выводах останется напряжение и вас может ударить током.

Емкость конденсатора для подключения трехфазного двигателя к однофазной сети можно выбрать на основании приведенной ниже таблицы. Если вы наблюдаете сложный и затяжной запуск, вам часто требуется увеличить пусковую (а иногда и рабочую) мощность.

Или посчитайте по формулам:

Если двигатель мощный или запускается под нагрузкой (например, в компрессоре), необходимо подключить пусковой конденсатор.

Для упрощения включения вместо кнопки «РАЗГОН» использовать «ПНВС». Это кнопка запуска двигателей с пусковым конденсатором. У нее три контакта, к двум из них подключаются фаза и ноль, а через третий — пусковой конденсатор. На передней панели две клавиши – «СТАРТ» и «СТОП» (как на станках АП-50).

При включении двигателя и нажатии первой клавиши до упора замыкаются три контакта, после раскрутки двигателя и отпускании «СТАРТ» средний контакт размыкается, а два крайних контакта остаются замкнутыми, пусковой конденсатор удаляется из цепи. При нажатии кнопки STOP все контакты размыкаются. Схема подключения практически такая же.

Подробно о том, что такое и как правильно подключить ПНВС, вы можете посмотреть в следующем видео:

Схема подключения электродвигателя 380В к однофазной сети 220В с реверсом показана ниже. Переключатель SA1 отвечает за реверс.

Обмотки двигателя 380/220 соединены треугольником, а у двигателей 220/127 звездой, так что напряжение питания (220 вольт) соответствует номинальному напряжению обмоток. Если вывода всего три, а не шесть, то поменять схемы подключения обмоток без вскрытия не получится. Здесь есть два варианта:

1. Номинальное напряжение 3×220В — вам повезло, используйте приведенные выше схемы.
2. Номинальное напряжение 3х380В — вам повезло меньше, так как двигатель может плохо запуститься или вообще не запуститься, если вы подключите его к сети 220В, но попробовать стоит, наверняка получится!

А вот при подключении электродвигателя 380В к 1 фазе 220В через конденсаторы возникает одна большая проблема — потеря мощности. Они могут достигать 40-50%.

Основным и эффективным способом подключения без потери мощности является использование частотника. Однофазные преобразователи частоты выдают 3 фазы с линейным напряжением 220В без нуля. Таким образом, можно подключать двигатели до 5 кВт, для большей мощности преобразователи, способные работать с однофазным вводом, просто большая редкость. В этом случае вы не только получите полную мощность двигателя, но и сможете полностью регулировать его скорость и реверс.

Теперь вы знаете, как подключить трехфазный двигатель на 220 и 380 Вольт, а также что для этого нужно. Надеемся, предоставленная информация помогла вам разобраться в вопросе!

Сопутствующие материалы:

• Подключение магнитного пускателя на 380 и 220В
• Как собрать трехфазный щит
• Как выбрать преобразователь частоты

Как преобразовать 3 фазы в одну фазу 220 В? [Пошагово]

Ключевые моменты:

• Часто требуется преобразовать трехфазный источник питания в однофазный из-за требования соответствия.
• Существует несколько методов преобразования трехфазного напряжения в однофазное.
• Это зависит от варианта использования источника питания, который определяет, какой метод должен выбрать пользователь.

Двухпроводная цепь переменного тока используется в однофазном электричестве, которое обычно встречается в жилых домах по всей территории Соединенных Штатов. Один из этих проводов активный, а другой нейтральный. Между ними энергия движется вперед и назад.

Но в трехфазном электричестве, которое чаще встречается в коммерческих зданиях, также используется цепь переменного тока, но с тремя-четырьмя проводами. Когда вам не требуется более мощный источник питания, выгоднее преобразовать трехфазное электричество в однофазное. Если вы задаетесь вопросом: «Можете ли вы заменить 3-фазное на однофазное?», это довольно простая задача.

Чтобы узнать, как преобразовать 3 фазы в одну фазу 220В, необходимо выполнить определенные шаги. Например, отключение питания, выбор соответствующего метода преобразования, подключение проводов и т. д.

В этой статье я подробно рассмотрю каждый из этих шагов. Итак, приступим к этому уроку.

Что такое однофазное питание?

Однофазное электричество аналогично езде на велосипеде, когда пользователь использует только одну ногу для вращения педали вокруг оси коленчатого вала.

Двухпроводная цепь переменного тока используется для однофазного электричества. Однофазная проводка делится на две категории: 120 вольт и 240 вольт.

Проводка между фазой и нейтралью 120-вольтовой однофазной системы называется проводкой между фазой и нейтралью.

Горячий провод и нейтральный провод используются для передачи тока в этих цепях. Если вы хотите знать «как подключить трансформатор 480В к 120В», вы должны знать цвет проводов.

Ток от автоматического выключателя проходит по горячему проводу, а ток возвращается по нейтральному проводу.

Горячий провод обычно любого цвета, кроме зеленого или белого, а нейтральный провод обычно белого цвета. Также необходимо знать цвета проводов, чтобы узнать, как преобразовать 3 фазы в одну фазу 220В.

Два провода под напряжением используются в однофазной электропроводке 240 вольт. Оба этих кабеля подают питание на устройство и возвращают его на сервисную панель.

Этот тип проводки также известен как межфазная проводка и чаще всего используется для обогревателей и кондиционеров.

В цепь можно добавить нейтральный провод, чтобы некоторые части прибора могли работать при напряжении 120 вольт, а другие — при напряжении 240 вольт.

Рис. 1: Однофазное напряжение

Что такое трехфазное питание?

Три провода используются для трехфазного электричества, в отличие от одного провода для однофазного электричества. Трехфазное электричество требуется большинству коммерческих организаций, производств и некоторых фермерских хозяйств. Три линии электропередач и один нейтральный обратный канал образуют трехфазную цепь.

Хотя трехфазная проводка обычно используется в промышленности, ее также можно использовать в коммерческих целях. Для высотных сооружений в густонаселенных районах может потребоваться трехфазное питание.

Трехфазный с нейтралью — термин, используемый для описания такого типа проводки. Только две из трех фаз — 208 вольт — подаются к отдельным потребителям. Электромонтаж является необходимым знанием для того, чтобы также знать , как подключить регулятор вентилятора к распределительному щиту .

В этой конструкции маломощные нагрузки могут использовать линии 120 В, как и в однофазной энергосистеме. Однако в целях безопасности для более тяжелых нагрузок может потребоваться напряжение в диапазоне 208 В.

Рис. 2: Трехфазное напряжение

Как преобразовать 3 фазы в одну фазу 220 В

Вот полная процедура преобразования 3 фазы в одну фазу 220 В:

1. Отключение питания

Выключение всегда является первым и наиболее важным шагом. питание, прежде чем приступать к любым операциям, связанным с электричеством.

Даже если вы пытаетесь понять , как подключить вилку 220 В с 3 проводами . Питание может быть отключено либо от местного автоматического выключателя, либо от главной печатной платы.

Отключение питания

1. Если в комплаенсе есть локальный автоматический выключатель, вы должны правильно определить, какой именно он подает питание на розетку или комплаенс.
2. Отключение питания с главной панели является более безопасной альтернативой.
3. Переключите выключатель определенного выключателя.
4. Проверьте светодиодную индикацию, чтобы убедиться, что в розетке нет электричества.
5. При отсутствии индикаторов можно проверить цепь вольтметром или амперметром.

2. Выбор подходящего метода преобразования

Существует несколько методов преобразования трехфазной энергии в однофазную. Прежде чем начать, обязательно учтите текущие потребности в балансе, а также несколько мер предосторожности. Давайте рассмотрим несколько способов.

• Использование нейтрального провода: Этот выбор оптимален, когда источник питания не является деликатным или не требует высокой точности.
• Использование преобразователя фазы: Фазовый преобразователь может быть подключен непосредственно к соответствию для преобразования системы.
• Использование Open-Delta Transformer: Если у вас есть более мощная машина, вы можете легко преобразовать ее с помощью Open-Delta Transfer.

Пользователь должен правильно выбрать необходимый вариант использования, потому что именно от этого зависит, какой метод будет подходящим для соответствия и системы.

3. Использование нейтрального провода

Самый простой способ преобразования трехфазного тока в однофазный в тех случаях, когда не требуется высокая точность, этот метод настоятельно рекомендуется. Никаких специальных действий не требуется.

Действия по использованию нейтрального провода

1. Выберите только один провод из трех фаз.
2. Выберите нулевой провод, который вы хотите использовать.
3. Просто подключите выбранный фазный провод вместе с нулевым проводом к соответствующей клемме.

4. Использование блока фазового преобразователя

Вместо нейтрального провода специалист, скорее всего, предложит вам использовать фазовый преобразователь. Эта стратегия более эффективна, чем метод нейтрального провода, для создания подлинного обсуждения.

Действия по использованию фазового преобразователя

1. Протяните два провода от соответствия к преобразователю.
2. Снова протяните два провода от преобразователя к блоку питания.
3. Зачистите концы двух проводов с помощью соответствующих инструментов.
4. Соедините входы с выходами для преобразования системы.

Однако этот метод применим только при мощности менее 5 кВА.
