Как подключить вентилятор: полное руководство по подключению различных типов вентиляторов

Как правильно подключить вентилятор к электросети. Какие бывают схемы подключения вентиляторов. Как подобрать мощность и тип вентилятора. На что обратить внимание при монтаже.

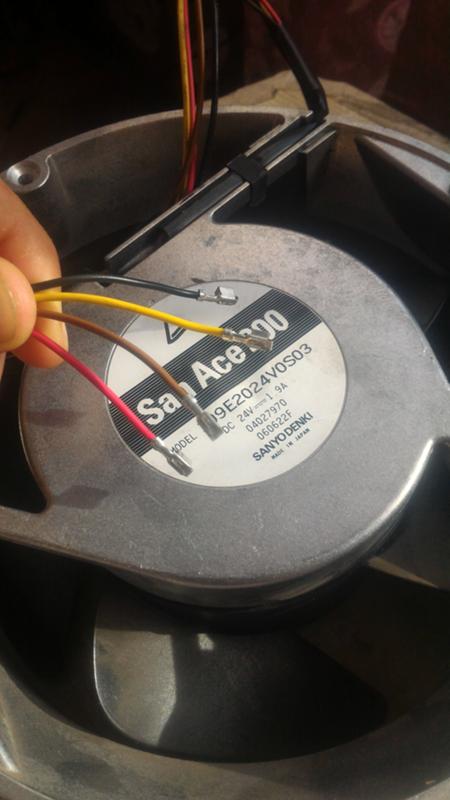

Основные типы вентиляторов и их особенности подключения

Существует несколько основных типов вентиляторов, которые различаются по способу установки и подключения:

• Настенные вентиляторы — монтируются на стену и подключаются к ближайшей розетке или выключателю
• Потолочные вентиляторы — крепятся к потолку и требуют более сложного подключения через потолочную проводку
• Напольные вентиляторы — мобильные устройства, подключаемые к обычной розетке
• Канальные вентиляторы — встраиваются в вентиляционные каналы и требуют дополнительного монтажа воздуховодов

Выбор типа вентилятора зависит от назначения помещения, его размеров и особенностей планировки. Для каждого типа характерны свои нюансы подключения, которые нужно учитывать при монтаже.

Как правильно подобрать мощность вентилятора

Чтобы вентилятор эффективно справлялся со своей задачей, важно правильно рассчитать его мощность. Для этого нужно учесть следующие факторы:

• Площадь помещения — чем больше комната, тем мощнее должен быть вентилятор
• Высота потолков — в помещениях с высокими потолками требуется более производительный вентилятор
• Назначение помещения — для кухни или ванной нужен более мощный вентилятор, чем для спальни
• Наличие естественной вентиляции — если она слабая, мощность вентилятора должна быть выше

Как правило, для стандартной комнаты площадью 15-20 м2 подойдет вентилятор мощностью 30-50 Вт. Для кухни или ванной рекомендуется выбирать модели мощностью от 100 Вт.

Схемы подключения вентиляторов

Существует несколько основных схем подключения вентиляторов к электросети:

Подключение через отдельный выключатель

Это самый простой и распространенный способ. Вентилятор подключается к отдельному настенному выключателю, который позволяет включать и выключать его независимо от освещения. Схема подключения выглядит так:

• Фазный провод от электрощита подключается к выключателю
• От выключателя фазный провод идет к вентилятору
• Нулевой провод подключается напрямую к вентилятору
• Заземляющий провод соединяется с корпусом вентилятора

Подключение через выключатель освещения

При такой схеме вентилятор включается одновременно со светом в помещении. Это удобно для ванных комнат и туалетов. Подключение выполняется следующим образом:

• Фазный провод от щита идет на выключатель освещения
• От выключателя один провод идет к светильнику, второй — к вентилятору
• Нулевые провода светильника и вентилятора соединяются вместе
• Заземление подключается к обоим приборам

Подключение через таймер

Такая схема позволяет автоматически отключать вентилятор через заданное время после выключения света. Для этого используется специальный таймер, который подключается между выключателем и вентилятором:

• Фазный провод от щита идет на выключатель
• От выключателя провод подключается к таймеру
• От таймера фаза идет на вентилятор
• Нулевой и заземляющий провода подключаются напрямую

На что обратить внимание при подключении вентилятора

При самостоятельном подключении вентилятора важно соблюдать следующие правила:

• Обязательно отключите электричество перед началом работ
• Используйте провода подходящего сечения (не менее 1,5 мм2)
• Все соединения должны быть надежно изолированы
• Обязательно подключите заземление, если оно предусмотрено конструкцией вентилятора
• Проверьте правильность подключения фазы и нуля
• После монтажа проверьте работу вентилятора на всех режимах

При возникновении сомнений лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к поломке вентилятора или даже возгоранию.

Как подключить потолочный вентилятор

Подключение потолочного вентилятора имеет свои особенности:

1. Отключите электричество и снимите старый светильник, если он был
2. Закрепите на потолке монтажную пластину для вентилятора
3. Подсоедините провода вентилятора к потолочным проводам:
   • Черный провод (фаза) к черному
   • Белый (ноль) к белому
   • Зеленый (заземление) к зеленому
4. Закрепите корпус вентилятора на монтажной пластине
5. Установите лопасти вентилятора
6. Подключите пульт управления, если он предусмотрен
7. Проверьте работу вентилятора

При подключении потолочного вентилятора важно убедиться, что потолочная проводка и крепление способны выдержать его вес. При наличии сомнений лучше обратиться к специалистам.

Подключение вентилятора с датчиком движения

Вентиляторы с датчиком движения удобны тем, что включаются автоматически при появлении человека в помещении. Схема их подключения выглядит так:

• Фазный провод от щита подключается к датчику движения
• От датчика движения фаза идет на вентилятор
• Нулевой провод подключается и к датчику, и к вентилятору
• Заземление соединяется с корпусом вентилятора

При такой схеме вентилятор будет включаться при срабатывании датчика движения и работать заданное время после того, как движение прекратится.

Подключение вентилятора через диммер

Для регулировки скорости вращения вентилятора можно использовать диммер. Схема подключения будет следующей:

• Фазный провод от щита подключается к диммеру
• От диммера фаза идет на вентилятор
• Нулевой провод подключается напрямую к вентилятору
• Заземление соединяется с корпусом

Важно убедиться, что вентилятор допускает регулировку скорости и диммер подходит по мощности. Неправильный подбор может привести к поломке устройств.

Как подключить вентилятор?

Качественная и эффективная вентиляционная система необходима не только на промышленных предприятиях и в местах большого скопления людей, но и в быту. Кстати, говоря о жилых зданиях и о возможностях применения в них вентиляторов, то в первую очередь, конечно же, необходимо отметить их наличие, в таких помещениях, как ванная комната, санузлы, туалеты и кухни, — то есть там, где крайне важно организовать циркуляцию воздуха, которая будет удалять отработавший воздух, заменяя его чистым и свежим.

Современные бытовые вытяжные вентиляторы привлекательны для простого потребителя еще и тем, что позволяют проводить их установку не только в процессе возведения или же капитального ремонта помещения, но и в любое другое время, без необходимости проведения сложных работ.

Способы подключения современных вентиляторов в быту

Для организации циркуляции воздушных потоков внутри помещений можно использовать как накладные, так и канальные вентиляторы. Каждый из этих типов вентиляторов требует особого способа его подключения.

Один из самых распространенных способов подключения вентилятора – управление его работой посредством отдельного выключателя, или же организация электропитания для него через освещение ванной комнаты/туалета (то есть, при включении света в данном помещении в работу будет включаться вентилятор, а при выключении вентилятор настенный будет прекращать свою работу). Также стоит заметить, что некоторые модели современных вентиляторов оснащены датчиками влажности, что позволяет с помощью них организовать контроль за влажностью в помещении. Однако, прежде чем сделать окончательный выбор в пользу того или иного вентилятора, стоит также заранее предусмотреть каким способом будет организовано его подключение. К примеру, канальные вентиляторы, также как и вентиляторы, включающие в себя датчики, в жилых помещениях не получили широкого распространения за счет частого их выхода из строя. Помимо этой причины, такие типы вентиляторов требуют наличия отдельного выключателя, что в свою очередь усложняет процесс их монтажа. Также до приобретения вентилятора рекомендуется заранее определиться с местом, где будет организовано подключение вентилятора.

Накладные вентиляторы могут быть установлены в подвесном положении (например, зафиксированы на подвесном или же реечном потолке, соединив его с вентиляционным отверстием с помощью гофрированного воздуховода). Однако, максимальной простотой и в то же время высочайшей популярностью пользуется подключение вентиляционного оборудования, устанавливаемое на входе вентиляционного канала.

Как выбрать вентилятор с учетом его мощности

При выборе вентилятора не стоит сразу же отдавать предпочтение моделям с наибольшим размахом лопастей, так как и более компактные вентиляторы вполне будут способны оправдать все ваши потребности. В качестве рационального правила выбора рекомендуется использовать следующее отношение между производительностью и объемом воздуха в помещении: устройство должно обеспечить десятикратный замену воздуха в помещении в течение часа. Чтобы определиться с производительностью вентилятора и его возможностями по кратности замены воздуха за час, достаточно будет использовать простое математическое действие: умножить объем воздуха в помещении на коэффициент, равный 10. Тем самым вы получите определенную величину, которую необходимо будет сравнить с теми характеристиками, которые указаны в паспорте (инструкции) на приобретаемый вентилятор.

Подключение вентилятора

Перед установкой вентилятора напольного бытового необходимо провести подготовительные работы, которые связаны с необходимостью прокладки электропроводки к месту будущего нахождения вентилятора. Во многих случаях оптимальным решением будет подключение вентилятора параллельно источнику освещения в помещении. Для этого необходимо снять питание с электроцепи, от которой запитан выключатель освещения, и после этого провод, идущий на вентилятор, подсоединить к данной электроцепи. Обращаем внимание, что провод на вентилятор должен быть того же сечения и материала, что и провод электроцепи. Как правило большинство вентиляторов не чувствительно к полярности, однако на этот момент тоже стоит обратить внимание, так как не исключены случаи, когда при неправильном подключении вентилятора его лопасти будут вращаться не в ту сторону, которую ожидалось.

По окончанию данных работ можно переходить к непосредственной установке и подключению самого вентилятора. Для этого провод выводится в специально подготовленные отверстия, устанавливается вентилятор в шахте и фиксируется в ней. Для фиксации бытового вентилятора на пластике вполне достаточно использования саморезов. Если же вентилятор крепится на керамику, то для его фиксации можно воспользоваться силиконовым герметиком. Конечный этап – подсоединение провода к вентилятору и установка его декоративной решетки.

Как подключить вентилятор в ванной к выключателю

Опубликовано: 10.08.2022

Содержание

• Наличие естественной вентиляции
• Способы самостоятельного подключения
  • От освещения
  • Отдельный выключатель
  • При помощи автоматики
• Установка вентилятора
• Полезное видео

Ванная комната ассоциируется у всех с безупречной чистотой, однако, не у всех получается поддерживать чистоту в виду повышенной влажности в этой части жилища.

В ней может образовываться плесень и даже размножаться различные насекомые. Причем такое может наблюдаться даже у самых добросовестных хозяек.

Причина данного явления одна – отсутствие либо плохой уровень вентиляции. Чтобы избежать проблем с плесенью стоит разобраться, как самостоятельно правильно подключить вентилятор в ванной.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Способы самостоятельного подключения

Можно выделить три основные схемы подключения кулера для ванной комнаты (который также может быть установлен и для кухни вместо вытяжки) к электросети:

• подключив его к светильнику;
• с помощью независимого выключателя;
• сделать его включение автоматическим с помощью датчика либо таймера.

Желательно начать беспокоиться о вентиляторе для ванны еще во время ремонта, так как провода к нему должны быть подведены внутри стены. Конечно, можно выполнить и наружный подвод, но смотреться это будет не слишком эстетично.

От освещения

Подключения кулера от лампочки дает возможность включать его вместе со светом. В таком случае питание берется от распределительной коробки. Если же ее нет, можно сделать ответвление от розетки, которая находится в ванной. Такой способ подключения достаточно бюджетен, но имеет несколько недостатков, среди которых постоянная работа кулера при включенном свете, даже когда этого не требуется, а также быстрый износ приспособления из-за постоянного включения и выключения.

Отдельный выключатель

Второй вариант удобен тем, что ваша вытяжка будет работать по вашему же желанию, а не вместе с включенным светом. Таким образом, управление вентилятором будет производиться отдельным выключателем, который может располагаться как возле выключателя света, так и на самом вентиляторе. В таком случае не требуется подпитка от освещения, достаточно повторить схему подключения лампочки, только для вентилятора.

Пожалуй, единственный минус такого способа – он будет стоить дороже первого, однако не настолько, чтобы лишить себя возможности управлять устройством отдельно. К тому с таким подключением вы сможете оставлять вентилятор работать при выключенном свете.

При помощи автоматики

Нынешние вентиляторы для ванны могут выпускаться с автоматическими датчика, определяющими уровень влажности и таймерами выключения. Более удобным будет устройство с таймером, который подключается тремя проводниками, среди которых, третий является сигнальным и проведен от светильника.

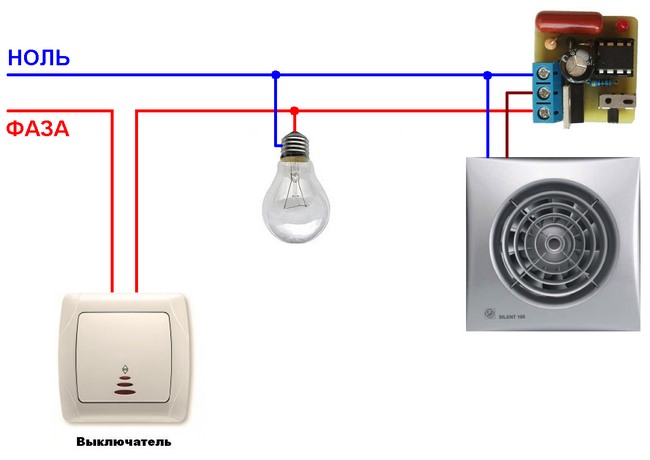

Работает такой кулер следующим образом: его включение совпадает с включением света, прекращает же свою работу он через определенное время после отключения освещения (как правило, задается время в районе от 5 минут до получаса). Если вам не подходит такой тип вентилятора с таймером, можно выбрать кулер, который будет включаться только после выключения света и его длительность работы составит заданное таймером время.

Установка вентилятора

Такой тип вентиляторов довольно легок в установке – он подключается к сети с помощью клеммной колодки, которая находится за решеткой вентилятора. Для установки вентилятора можно использовать крепежные элементы, идущие в комплекте с ним. Также, вы можете прибегнуть к помощи клея, в случае возможной порчи плитки в ванной.

При установке кулера в ванной комнате, помните о маркировке проводов с помощью разных цветов. Синим цветом обозначен ноль, фаза будет соответствовать другим цветам, к примеру, красному, черному или белому.

Полезное видео

Ознакомиться визуально с вариантами установки вентилятора в ванной комнате вы сможете на видео ниже:

https://www.youtube.com/watch?v=3yCQSeVegLw

Из данной заметки вы почерпнули информацию, которая поможет предотвратить в вашей ванной сырость и размножение насекомых. Для большей уверенности, выполняя работы по подключению кулера в ванную, можно посмотреть одно из обучающих видео, предложенных нами.

Как подключить потолочный вентилятор — Temecula Handyman

Подключение потолочных вентиляторов может показаться сложным, но на самом деле задача зависит только от типа устанавливаемого вентилятора и от того, как вы хотите, чтобы он работал. Независимо от того, хотите ли вы подключить потолочный вентилятор с подсветкой к одному выключателю питания или добавить вентилятор в комнату без источника выключателя, это руководство научит вас, как подключить потолочный вентилятор, используя четыре распространенных сценария и лучшие методы подключения.

Цвета проводов потолочного вентилятора могут немного отличаться от проводов вашей бытовой цепи. Важно понимать, что делает каждый провод и как он соединяется с другими. Всегда надевайте колпачки на неиспользуемые провода.

Подключение потолочного вентилятора с помощью четырех проводов является наиболее распространенным, однако может быть включен дополнительный цветной провод. Вот что обозначает каждый цвет провода:

Бытовой:

• Черный провод — это горячий провод, который ведет к выключателю.

• Белый провод является нейтральным и замыкает электрическую цепь.

• Медный или зеленый провод является проводом заземления и защищает вентилятор от скачков напряжения.

• Если от вашей бытовой сети идет сине-черный провод, на стене должны быть два выключателя.

• Если с потолка идет красный провод, значит, он подключен к настенному выключателю.

Вентилятор:

• Черный провод для вентилятора.

• Синий провод для подсветки, если она входит в комплект вентилятора.

• Белый провод — нейтральный.

• Зеленый провод для заземления.

• Красный провод иногда входит в комплект и действует как проводник для подачи питания к комплекту освещения.

Прежде чем начать, убедитесь, что все электрические выключатели, связанные с проводкой, выключены. При необходимости проконсультируйтесь с профессиональным электриком, чтобы убедиться, что коробка выключателя и электрические выключатели соответствуют коду. Кроме того, не забудьте зачистить концы проводов, чтобы обнажить медный конец.

Совет. Некоторые производители могут использовать другую цветовую маркировку, поэтому обязательно следуйте инструкциям, прилагаемым к вашему вентилятору.

Обычно используется, когда в комнате, где будет располагаться вентилятор/свет, нет выключателя. Эта опция позволяет подавать питание для вентилятора и/или освещения от одного соединения к ближайшему источнику питания.

Этот метод означает, что для включения света и вентилятора вы будете полагаться на цепи, прилагаемые к вашему вентилятору. В комнатах без выключателей пульты дистанционного управления потолочными вентиляторами могут облегчить необходимость использования тяговой цепи.

• Соедините вместе белые провода (нейтральные провода) вентилятора и потолка.

• Подсоедините зеленый провод к домашнему заземляющему проводу (медный/неизолированный провод).

• Соедините вместе черные провода.

• Наконец, соедините синие провода вместе или синий провод с черным проводом для освещения. Для потолочных вентиляторов без подсветки выполните тот же шаг. Это позволит вам позже добавить световой комплект без необходимости переподключения вентилятора.

• Спрячьте провода обратно в коробку.

• Снова включите питание и проверьте вентилятор.

Один из наиболее часто используемых методов, для этого требуется только один выключатель света.

В этом случае мы рекомендуем обмотать белый провод изолентой, чтобы показать, что это провод под напряжением, а не нейтраль. Чтобы свет управлялся собственным выключателем, проводка между выключателем и блоком вентилятора нуждается в четвертом проводе, красном проводе, для подачи питания на комплект освещения.

• Подсоедините зеленый провод к домашнему заземляющему проводу (медный/неизолированный провод).

• Соедините белые провода вместе и зафиксируйте с помощью гайки.

• Соедините красный провод на потолке с черным проводом в комплекте освещения и черный провод на потолке с черным проводом в вентиляторе.

• Спрячьте провода обратно в коробку.

• Снова включите питание и проверьте вентилятор.

Этот метод позволяет включать вентилятор и свет с помощью одного настенного выключателя, избавляя от необходимости использовать тяговую цепь каждый раз, когда вы хотите отрегулировать вентилятор.

• Соедините вместе зеленый/медный провода.

• Соедините белые провода вместе.

• Соедините вместе черные провода.

• Подсоедините провод освещения, обычно синего цвета, к черному проводу вентилятора и черному потолочному проводу.

• Уберите провода обратно в коробку.

• Снова включите питание и проверьте вентилятор.

Этот метод позволяет управлять питанием вентилятора и освещения отдельно. Ваша линия электропитания (черный провод) должна питать оба переключателя, и эти переключатели питают вентилятор (черный) или свет (синий).

Чтобы использовать этот метод, провод от настенной цепи к светильнику должен состоять из 3 проводов.

• Подсоедините черный провод вентилятора к черному потолочному проводу.

• Подсоедините синий провод к красному проводу.

• Соедините белые провода вместе.

• Подключите зеленый/медный провод.

В распределительной коробке:

• Разделите входящий горячий провод на «Y» и подключите его к клемме на каждом переключателе.

• Подсоедините черный провод к винту, расположенному на переключателе №1.

• Подсоедините красный провод к винту переключателя №2.

• Соедините белые провода вместе.

• Соедините зеленый/медный провода вместе.

• Уберите все провода обратно в коробки.

• Включите питание и проверьте.

Большинство новых вентиляторов для простоты и удобства поставляются с пультами дистанционного управления потолочными вентиляторами. Ресивер размещается внутри корпуса вентилятора, а пульт управления висит на стене вашей комнаты. Для портативного пульта:

• Выключить электричество.

• Удаленные приемники будут иметь DIP-переключатели или ряд кнопок и три или четыре провода.

• Вставьте батарею.

• После того, как вентилятор установлен и установлен на место, вставьте дистанционный приемник потолочного вентилятора в пространство над нижней штангой.

• Подсоедините соответствующие провода от вентилятора к пульту дистанционного управления (белый к белому, черный к черному, синий к черному и зеленый/медный к зеленому/медному).

• Снова включите питание и проверьте.

Нужны инструменты и материалы для установки потолочного вентилятора? Покупайте у нас в Интернете новейшие потолочные вентиляторы и светильники. Home Depot доставляет онлайн-заказы, когда и где они вам нужны.

Люк Нисби 28 сентября 2020 г.

0 лайков

Как подключить потолочный вентилятор? Управление вентилятором с помощью диммера и переключателя

Установка и подключение потолочного вентилятора — очень простая задача, даже новичок может легко подключить потолочный вентилятор к бытовой электропроводке. Поскольку в Интернете доступно множество сложных схем подключения потолочных вентиляторов, мы попытаемся представить самые основные схемы подключения вентиляторов с использованием различных типов переключателей и диммеров для управления освещением в соответствии с нормами IEC и NEC.

Мы покажем различные способы подключения потолочных вентиляторов, например,

• Потолочный вентилятор с регулятором скорости и односторонним переключателем.
• Потолочный вентилятор и выключатель освещения с регулятором скорости вращения вентилятора и диммерным выключателем света, управляемые обычным однонаправленным выключателем.
• Управление потолочным вентилятором однопозиционным выключателем, диммер и управление освещением с помощью переключателя SPST.
• Управление потолочным вентилятором с помощью вытяжной цепи / шнура и управление освещением с помощью переключателя SPST.
• Потолочный вентилятор с дистанционным управлением и ресивером Подключение проводки
• Управление потолочным вентилятором с помощью интеллектуальных коммутаторов Wi-Fi

Примечание:  Цвета проводки в этом руководстве приведены только для иллюстрации и пояснения, т. е. эти цвета, используемые в этом руководстве, предназначены только для справки и не обязательно отражают региональные различия. Цветовые коды проводки для США и ЕС (NEC и IEC) см. в примечаниях внизу. Кроме того, некоторые производители могут использовать разные цвета проводов, таким образом следуйте региональной цветовой кодировке или ознакомьтесь с руководством пользователя для получения четкого объяснения. Если вы все еще не уверены, обратитесь к лицензированному электрику для правильной установки.

Отказ от ответственности:  Эти схемы предназначены только для справки. Риск использования данного руководства лежит на установщике. We Electrical Technology и автор этого руководства не несут ответственности за травмы, убытки или ущерб, возникшие в результате использования этого руководства. Для правильной установки вы можете обратиться к лицензированному электрику. Внимательно прочитайте меры предосторожности в конце этого руководства.

• Запись по теме: Как определить размер и количество потолочных вентиляторов в комнате?

Прежде всего, выключите главный автоматический выключатель, чтобы отключить электропитание, прежде чем начинать монтаж проводки потолочного вентилятора. Каждый метод объясняется пошаговым руководством и соответствующими диаграммами.

Нажмите на изображение, чтобы увеличить

Содержание

Подключение потолочного вентилятора с односторонним переключателем и переключателем регулятора скорости

В этом руководстве мы подключим потолочный вентилятор к источнику питания и будем управлять им. через односторонний переключатель, который дополнительно контролирует скорость вентилятора с помощью диммера или переключателя регулятора скорости.

Для этого следуйте следующим инструкциям:

• Провод заземления: Подключите зеленый/желтый провод от вентилятора к зеленому/желтому проводу от выключателя в распределительном щите (или главном щите), который находится дальше. подключен к заземлению / заземляющему проводу.
• Нейтральный провод: Подключите синий (белый в США) провод от потолочного вентилятора к входящему нейтральному проводу.
• Линейный, активный или горячий или фазовый провод: Подсоедините входящий коричневый (черный в США) фазный провод к переключателю SPST (однополюсный проходной) и далее к переключателю регулятора скорости вентилятора, т. е. к одностороннему переключателю и переключателю скорости вентилятора. контроллер или диммер включены последовательно. Наконец, подключите коричневый провод под напряжением от вентилятора к диммеру. Таким образом, односторонний переключатель, диммер и вентилятор соединены последовательно проводом под напряжением. Вентилятор теперь подключен к источнику питания, который составляет 120 В переменного тока в США и 230 В в Великобритании и ЕС.
• Используйте колпачки для проводов (гайки) для оголенных проводников и соединений и уберите провода обратно в коробку.
• Теперь вы можете включить главный выключатель, чтобы проверить работу вентилятора на разных скоростях, поворачивая и поворачивая регулятор яркости вентилятора.

Ниже приведена та же схема подключения, поскольку диммер и однопозиционный переключатель заключены в комбинированную коробку.

Схема подключения IEC

Щелкните изображение, чтобы увеличить его

Схема подключения NEC

Нажмите на изображение, чтобы увеличить

Подключение потолочного вентилятора и освещения с регулятором скорости и диммерным выключателем, управляемым общим переключателем SPST

В этом случае у нас есть четыре провода от клеммной коробки потолочного вентилятора. Коричневый провод как «под напряжением» к вентилятору, черный провод как «под напряжением» к лампочке, синий провод как нейтральный и зеленый/желтый как провод заземления в IEC. Пока черный находится под напряжением, белый — нейтральный, а зеленый/желтый или оголенный провод заземлен в NEC,

Односторонний переключатель управляет как переключателем регулятора освещенности, так и переключателем регулятора скорости вращения вентилятора в этой цепи, как показано ниже. Для этого следуйте приведенным ниже инструкциям:

• Прежде всего, подключите зеленый/желтый провод заземления к входящему проводу заземления/земли.
• Теперь подключите синий провод как нейтраль к входящей нейтрали от основного DB.
• Подсоедините входящий коричневый провод под напряжением к одностороннему выключателю. Другой конец переключателя SPST должен быть подключен к комбинированному переключателю диммера и регулятора скорости. Теперь подключите верхний левый конец переключателя регулятора к коричневому проводу вентилятора и подключите верхний правый конец диммера к черному проводу света.
• Используйте проволочные колпачки для соединений и оголенных проводников, вытащите провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора и лампочки, повернув выключатели вентилятора и регулятора освещенности.

Схема подключения IEC

Щелкните изображение, чтобы увеличить его.

Схема подключения NEC

Нажмите на изображение, чтобы увеличить

Подключение потолочного вентилятора и освещения с помощью отдельных выключателей и диммера

В этом руководстве по подключению мы будем управлять потолочным вентилятором с помощью одностороннего выключателя и диммера, а лампочка будет управляться отдельным выключателем. Для этого см. следующие инструкции:

• Как упоминалось выше, соедините зеленый/желтый провод от вентилятора с проводом заземления от основной платы.
• Теперь подключите синий провод от вентилятора в качестве нейтрали к синему нейтрали от распределительного щита.
• Подсоедините коричневый провод под напряжением к комбинации одностороннего переключателя и регулятора скорости вращения вентилятора (та же закрытая коробка, где односторонний переключатель и регуляторный переключатель соединены последовательно). Соединение (используйте проволочную гайку) от входящего провода (коричневого цвета) должно быть взято и подключено к отдельному одностороннему выключателю, который предназначен для включения/выключения света. Коричневый провод от вентилятора должен быть подключен к одностороннему выключателю и регулятору скорости вращения вентилятора, а черный провод должен быть подключен к отдельному одностороннему выключателю для управления освещением.
• Используйте проволочные колпачки для соединений и оголенных проводов, вытащите провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора, повернув переключатель регулятора скорости вращения вентилятора.

Диаграмма подключения IEC

Нажмите Изображение для увеличения

NEC Диаграмма подключения

Изображение клика для увеличения

9028

33393

3333. Списание

33333. НЭК & МЭК

Подключение потолочного вентилятора с вытяжной цепью и управлением освещением с помощью отдельного переключателя SPST.

В этом сценарии мы будем контролировать скорость потолочного вентилятора, дергая цепной/струнный переключатель и лампочку отдельным однопозиционным переключателем. Чтобы выполнить эту проводку, см. следующие шаги.

• Подсоедините зеленый/желтый провод в качестве заземляющего провода от вентилятора к домашнему заземляющему проводу.
• Подсоедините синий провод от вентилятора к нейтральному проводу главной распределительной сети дома.
• Подсоедините коричневый провод в виде линии от вентилятора к верхнему концу тяговой цепи. Нижний конец шнурового выключателя должен быть подключен к линии от главного распределительного щита. С помощью проволочной гайки от входящей линии можно взять штуцер и соединить с односторонним выключателем, который далее подключается к черному проводу потолочного вентилятора.
• Используйте проволочные колпачки для соединений и оголенных проводов, оттяните провода в коробке и включите главный выключатель, чтобы проверить свет и скорость вентилятора, потянув за цепочку.

Диаграмма подключения IEC

Нажмите Изображение, чтобы увеличить

NEC Диаграмма подключения

Изображение.

Подключение потолочного вентилятора к пульту дистанционного управления и приемнику

При таком подключении проводки вы можете управлять потолочным вентилятором (включение/выключение и регулирование скорости) с помощью пульта дистанционного управления или смартфона, установив приемник с антенной на блоке вентилятора. Если у вас есть встроенная лампочка в вентиляторе, вы можете управлять ими обеими удаленно; в противном случае к клеммам ресивера можно подключить только вентилятор.

Для управления потолочным вентилятором с помощью пульта следуйте следующим инструкциям по подключению:

• Прежде всего, выключите главный выключатель, чтобы отключить питание.
• Теперь соедините зеленый/желтый провод с проводом заземления от бытового щита ДБ.
• В приемнике три исходящих и два входящих провода. В случае встроенной в вентилятор лампочки соедините черный провод от вентилятора с черным в ресивере. Сделайте то же самое, то есть синий к синему (нейтральный) и коричневый к коричневому (под напряжением) от вентилятора к ресиверу, а затем к входящим проводам питания через последовательный однопозиционный переключатель, как показано ниже.
• Вставьте батарейки в пульт дистанционного управления и включите главный выключатель, чтобы обеспечить электропитание и проверить, все ли работает должным образом.

Схема подключения IEC

Щелкните изображение, чтобы увеличить его

Подключение потолочного вентилятора с помощью Smart Wi-Fi  Выключатели

Мы опубликуем отдельный учебник по этому вопросу и дадим ссылку на этот пост.

Цветовые коды проводки NEC и IEC:

По теме: Как управлять одной лампой из двух или трех мест?

Безопасность

 Меры предосторожности

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда его не упустят. Пожалуйста, ознакомьтесь со всеми предостережениями и инструкциями, выполняя этот урок на практике.
• Отключите источник питания перед обслуживанием, ремонтом или установкой электрооборудования.
• Используйте кабель соответствующего размера с помощью этого простого метода расчета ( Как определить подходящий размер кабеля для установки электропроводки)
• Никогда не пытайтесь работать с электричеством без надлежащего руководства и осторожности.
• Работать с электричеством только в присутствии лиц, имеющих хорошие знания и практическую работу и опыт, умеющих обращаться с электричеством.
• Прочтите все инструкции и предупреждения и строго следуйте им.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых регионах запрещено законом. Обратитесь к лицензированному электрику или в энергоснабжающую компанию, прежде чем вносить какие-либо изменения в подключение электропроводки.
• Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Так пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

В приведенном выше руководстве по монтажу проводки потолочного вентилятора мы показали шесть способов подключения потолочного вентилятора и добавим дополнительные руководства в будущем.
