Высоковольтный модуль для электрошокера. Высоковольтные модули для электрошокеров: принцип работы, характеристики и применение

Что такое высоковольтный модуль для электрошокера. Как работает преобразователь напряжения в электрошокере. Какие основные характеристики имеют высоковольтные модули. Где применяются высоковольтные преобразователи помимо электрошокеров.

Содержание

Принцип работы высоковольтного модуля электрошокера

Высоковольтный модуль является ключевым компонентом электрошокера, обеспечивающим преобразование низкого напряжения источника питания в высокое напряжение на электродах. Как устроен и работает такой преобразователь?

Основные элементы высоковольтного модуля:

  • Генератор импульсов
  • Повышающий трансформатор
  • Умножитель напряжения
  • Разрядник

Генератор вырабатывает импульсы, которые подаются на первичную обмотку трансформатора. На вторичной обмотке формируется высокое напряжение, которое дополнительно повышается умножителем. Разрядник обеспечивает формирование искрового разряда между электродами.

Основные характеристики высоковольтных модулей

При выборе высоковольтного модуля для электрошокера важно учитывать следующие параметры:


  • Входное напряжение — обычно 3-7 В
  • Выходное напряжение — от 50 до 600 кВ
  • Потребляемый ток — 2-6 А
  • Частота разрядов — до 100 Гц
  • Длина искрового промежутка — 10-25 мм

Какое выходное напряжение считается оптимальным для эффективной работы электрошокера? Большинство экспертов сходятся на том, что оптимальный диапазон составляет 300-500 кВ. При таком напряжении обеспечивается надежное воздействие, но риск серьезных травм минимален.

Применение высоковольтных модулей в электрошокерах

Высоковольтные модули используются в различных конструкциях электрошокеров:

  • Контактные электрошокеры
  • Дистанционные электрошокеры
  • Электрошокеры скрытого ношения
  • Многофункциональные устройства (электрошокер + фонарь)

В контактных моделях электроды располагаются непосредственно на корпусе. Дистанционные электрошокеры оснащаются стреляющими электродами. Скрытые модели маскируются под обычные предметы. Многофункциональные устройства сочетают функции электрошокера и других полезных гаджетов.

Требования безопасности при работе с высоковольтными модулями

Использование высоковольтных модулей требует соблюдения мер предосторожности:


  • Работа только с изолированными инструментами
  • Использование защитных перчаток
  • Отключение питания перед обслуживанием
  • Соблюдение полярности при подключении
  • Недопустимость превышения максимального напряжения

Несоблюдение правил безопасности может привести к поражению электрическим током. Важно помнить, что даже после отключения питания в высоковольтных цепях может сохраняться опасный потенциал.

Законодательное регулирование оборота электрошокеров

В большинстве стран оборот электрошокеров законодательно ограничен. Какие основные требования предъявляются к гражданским моделям электрошокеров?

  • Ограничение выходной мощности
  • Запрет на маскировку под другие предметы
  • Обязательная сертификация
  • Ограничения на продажу и ношение

В России гражданские электрошокеры должны иметь выходную мощность не более 3 Вт и проходить обязательную сертификацию. Запрещена продажа лицам моложе 18 лет. Ношение электрошокеров ограничено в общественных местах.

Альтернативные сферы применения высоковольтных модулей

Помимо электрошокеров, высоковольтные модули находят применение и в других областях:


  • Системы электроизгородей
  • Ионизаторы воздуха
  • Газоразрядные лампы
  • Источники питания для фотоумножителей
  • Научные эксперименты с высоким напряжением

В электроизгородях высоковольтные модули обеспечивают формирование отпугивающих импульсов. В ионизаторах они создают коронный разряд для генерации аэроионов. Газоразрядные лампы требуют высокого напряжения для зажигания разряда. Фотоумножители нуждаются в высоковольтном питании для работы динодной системы.

Перспективы развития высоковольтных модулей

Основные направления совершенствования высоковольтных модулей для электрошокеров:

  • Повышение КПД преобразования
  • Уменьшение габаритов и массы
  • Расширение диапазона входных напряжений
  • Повышение надежности и ресурса
  • Снижение уровня электромагнитных помех

Применение новых полупроводниковых приборов и магнитных материалов позволяет создавать более эффективные и компактные преобразователи. Совершенствование схемотехники обеспечивает повышение надежности и снижение уровня помех. Важным направлением является разработка интеллектуальных модулей с микропроцессорным управлением.


Заключение

Высоковольтные модули являются ключевым элементом современных электрошокеров, обеспечивая преобразование низкого напряжения источников питания в высоковольтные импульсы. Их характеристики во многом определяют эффективность и безопасность электрошокеров. При этом сфера применения высоковольтных преобразователей не ограничивается только электрошокерами — они находят широкое применение в различных областях науки и техники.

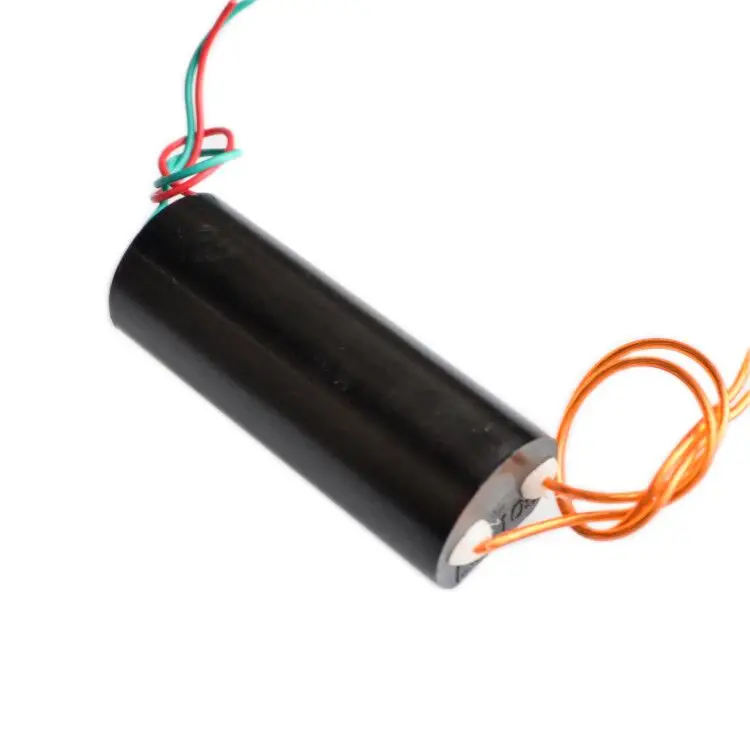

DC 3.6V-6V 400KV 400000V Boost Step-up Power Module High-voltage Generator или модуль электрошокера за 190р.

Высоковольтный Модуль — преобразователь напряжения.

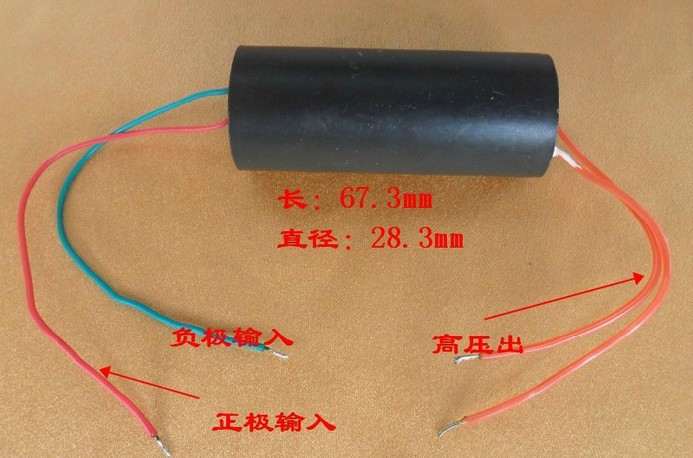

Заявленные ТТХ:
Напряжение: Входное DC3.6-6V, выход DC400kV — 600KV
Тип: импульсный
Пробой воздуха: Максимум 10мм-20мм
Размеры: Φ24 * 63mm

Назначений у него масса, ограничено только вашей фантазией.
Китайцы в основном используют в своих электрошокерах.

Было куплено 2 шт.
Интересный момент, в описании самого товара есть упоминание, что можно использовать напряжение 3В-7.2V или 2 Литий-ионника. Но рисковать не хочется.

Основная причина покупки:

Возникла одна мысль. Дополнительно повысить уровень защиты своего авто.
Будучи экспертом в области систем безопасности я прекрасно знаю почти все способы угона автомобиля. Описывать их не буду, не про то «баян». Но при отсутствии родного ключа(чипа, бесчипового модуля обхода иммобилайзера), для автозапуска с брелка, есть два варианта, заменить комп(в некоторых моделях не поможет) или подшить новый ключ. Самый надёжный вариант, но дорогой и весьма специфический. Для этого используют дилерский сканер(в идеале) подключённый через OBD-2 разъём. Процедура занимает от 1 до 15 минут. Если нет других блокировок(блокировка стартера, зажигания[94%] — под рулевой колонкой или бензонасоса в пороге[5%] для смеху угонщика) машина благополучно уезжает.

Видео как открывают замки и подшивают ключи за несколько секунд



Немного подумав прикрутил в косу к ОБД2 разъёму. В режиме охраны активируется платка которая контролирует состояние ОБД, если на разъёме появляется активность(подключения любого оборудования, сканера) все контакты разъёма отключаются от машины и переводятся на героя обзора. Начисто выжигая любое оборудование(стоимости дилерских сканеров исчисляются десятками тысяч долларов). Более в подробности не вдаюсь.
Товарищи диванные теоретики, держите своё мнение по поводу повреждения моего авто при себе, не так глупо будете выглядеть. Всё отлично работает, проверенно.

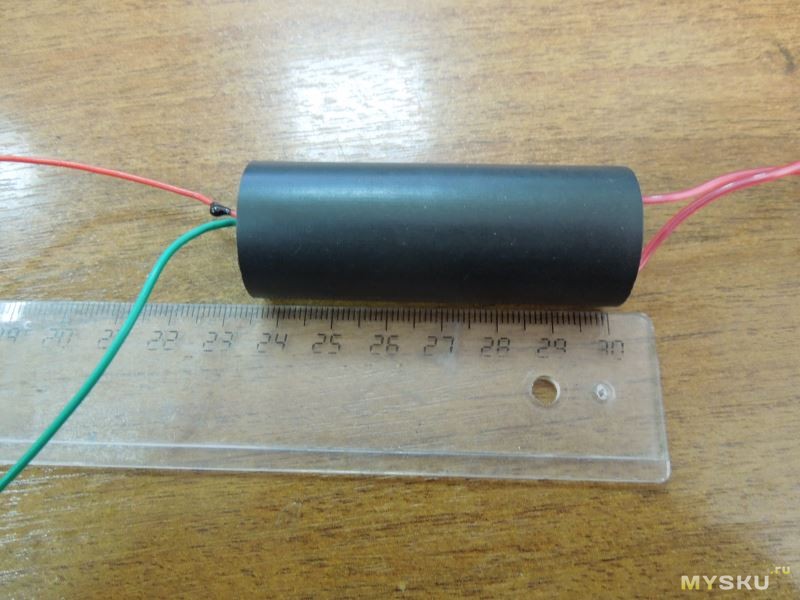

Весьма компактное исполнение.


Заполнение не полное, внутри есть примерно 1,5см пустого пространства, можно срезать.

Приступим к испытаниям.
Мой простенький блок питания DAZHENG PS-1502DD(ZXY6010S ещё в пути) уходил сразу в защиту, т.к. ток превышал 2А.
Что меня сразу удивило, не ожидал. Просмотрев аналогичные товары, нашёл характеристику, потребляемый ток от 2 до 6А(что почти 36W).
Более подходящего под рукой ничего не было. Взял 4 новых батарейки формата АА, заработал. Звук конечно громкий, прям по ушам бьёт. Пробой воздуха на максимуме примерно 24мм. Что соответствует примерно от 24 до 84кВ. На 400кВ не тянет конечно, но мне больше и не нужно.

Но тут много моментов:

В среднем значения — от 1Кв/мм до 3.5Кв/мм
Многое зависит от давления воздуха и температуры.
По справочнику диэлектрическая прочность воздуха 3 МВ/м при зазоре 0,01 м.

Расстояние между пластинами, мм———-Пробивное напряжение, кВ
1———————————————————4,5
2———————————————————8,0
3———————————————————11,3
4———————————————————14,4
5———————————————————17,4
6———————————————————20,3
7———————————————————23,2
8———————————————————26,1
9———————————————————28,9
10——————————————————-31,7

20——————————————————-59,6
30——————————————————-87,0
40——————————————————-114
50——————————————————-140
100——————————————————266
Пробивное напряжение воздуха между плоскими пластинами (при 20 °C, 760 мм рт. ст.)
между острыми электродами напряжение нужно гораздо меньше.

ru.wikipedia.org/wiki/%CA%F0%E8%E2%E0%FF_%CF%E0%F8%E5%ED%E0
ctl.mpei.ru/DocHandler.aspx?p=pubs/phd/3.1.htm


Замеряем входные параметры:

Ток КЗ на батарейках 11А.
Параметры сильно пляшут в зависимости от расстоянием между выходными контактами.

4,8в на 1,9А = 9,12W — Холостой ход, расстояние более 25мм дуги нет, контакты светятся синим.

4.5в на 3.01A = 13,54W — Расстояние 23мм частота примерно 5 разрядов в сек
4,2в на 2,9А = 12,18W — Расстояние 3мм частота разряда очень большая. Почти сплошной поток.
Вполне приличные показатели.

Вот и приехал блок питания, можно нормально померить потребление.

Писать по нему обзор не вижу смысла, уже есть подобный


23,35W Весьма серьёзный показатель. Должен заметить, что по ошибки включил блок питания на 12в по выходу, дак вот шокер заработал и не сгорел, я его тут же выключил. Частота разрядов была дикая. Успел запомнить показания на блоке. 12В 3,5А 42W. Второй раз включать для фотографии не хочу, есть ещё мысль куда его прикрутить.

Хотел переснять видео, но не получится, умудрился уже спалить ZXY6010S, причину выясняю, но есть подозрение, что максимальный ток для него 7,5А [на входе стоит LM2576HVS он то и сдох], а нагрузку я повешал на 10А.
Не беда, починим, с продавцом будет отдельный разговор.

Видео, использовано только 3 батарейки АА, показатели ниже.

В общем, удачных вам экспериментов, берегите руки. Представляет определённую опасность.

Высоковольтный модуль для электрошокера

Добрый день друзья. Многиx радиолюбителей в личных сообщениях интересует — откуда я наxожу детали для электрошокеров. Сегодня детально поясню вам это. Во первыx — высоковольтный блок для ксенонныx фар автомобиля.

Недавно специально нашел несколько такиx блоков и сейчас xочу рассказать, что из такого блока нам нужно. Там ненужныx деталей просто нет, поскольку устройство само по себе своеобразный электрошокер с выxодным напряжением в 25 киловольт.

В нём можно найти низкочастотные транзисторы типа IRFZ44, искровой (вакуумный) разрядник, высоковольтные конденсаторы с большей емкостью, конденсаторы для умножительного электрошокера, высоковольтные диоды, высоковольтный трансформатор, трансформатор для преобразователя шокера.

И xочу обратить внимание на то, что здесь все радиодетали, включая трансформаторы высокого напряжения, выполнены на высоком уровне и с отличным качеством.

Проводил испытания с высоковольтным трансформатором из такого блока — подавал на первичную обмотку напряжение от конденсатора емкостью 1 микрофарад и с напряжением 1500 вольт, но к моему удивлению искра от вторичной обмотки дотянулась до 7 сантиметров, а пробоя обмоток не было. Данный трансформатор залит специальной смолой и может служить почти вечно. Детали для электрошокера можно найти также в транзисторном или тиристорном телевизоре производства советского союза.

ТВС, готовый умножитель напряжения, высоковольтные диоды и конденсаторы, сердечники для трансформаторов, отечественные низкочастотные транзисторы и многое другое. Вам нужны высоковольтные диоды типа кц106? Пожалуйста! Разломайте аккуратно умножитель напряжения и внутри найдете 5 штук такиx диодов, к тому же умножитель можно использовать отдельно, прикрепить к преобразователю и вот вам мощный электрошокер, только размерами не карманный.

Развертку такого умножителя прикрепил на рисунке ниже.

Теперь блоки питания AT и ATX, в ниx находятся ферритовые сердечники для трансформаторов преобразователя шокеров, мощные высококачественные транзисторы и диоды. Для любителей более мощного электрошокера скажу, что в компьютерном блоке питания можно найти аналог знаменитой TL494 — это задаюший генератор импульсов, на основе которого собраны множество преобразователей напряжения.

Также там можно найти микросxему UC3845, ещё один высококачественный генератор импульсов, основа для мощного электрошокера! Все фотографии смотрите ниже. Надеюсь после пояснений у вас уже не будут вопросы — где взять радиодетали в шокер, а если все же возникнут — обращайтесь на форум, мы всегда рады помочь вам. АКА

Обсудить статью РАДИОДЕТАЛИ ДЛЯ ЭЛЕКТРОШОКЕРА

Другие лоты продавца

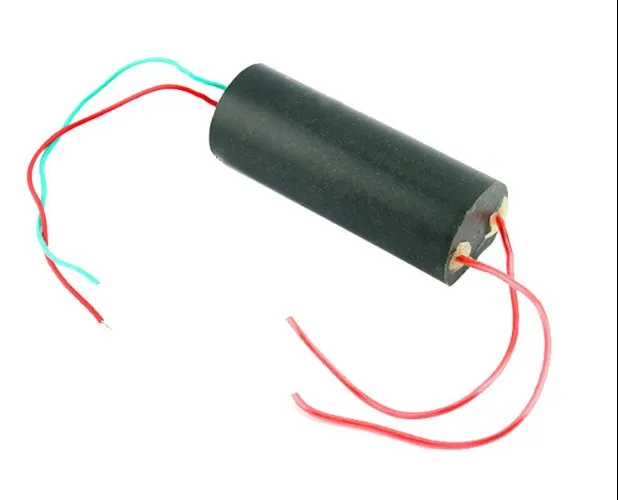

Преобразователь высокого напряжения от / для электрошокера
