Как подключить вытяжной вентилятор в ванной: схемы, инструкция, советы

Как правильно подключить вытяжной вентилятор в ванной. Какие бывают схемы подключения. Как выбрать вентилятор и место для его установки. Пошаговая инструкция по монтажу и подключению вытяжки в ванной комнате. На что обратить внимание при подключении вентилятора с датчиком влажности или таймером.

Зачем нужен вытяжной вентилятор в ванной

Установка принудительной вентиляции в ванной комнате позволяет решить сразу несколько важных задач:

• Эффективное удаление влажного воздуха после водных процедур
• Предотвращение образования плесени и грибка на стенах и потолке
• Устранение неприятных запахов
• Создание комфортного микроклимата
• Защита отделочных материалов и сантехники от повышенной влажности

Естественной вентиляции через вентиляционный канал часто бывает недостаточно, особенно в многоквартирных домах. Поэтому установка вытяжного вентилятора — оптимальное решение для большинства ванных комнат.

Выбор вентилятора для ванной

При выборе вытяжного вентилятора для ванной комнаты следует обратить внимание на следующие характеристики:

• Производительность — от 80 до 150 м³/час для стандартной ванной
• Уровень шума — не более 30-35 дБ
• Наличие обратного клапана
• Класс влагозащиты — не менее IP44
• Диаметр патрубка — 100 или 125 мм
• Наличие дополнительных функций — таймер, датчик влажности и т.д.

Оптимальный вариант — вентилятор с датчиком влажности, который будет автоматически включаться при повышении уровня влажности в ванной.

Основные схемы подключения вентилятора в ванной

Существует несколько основных схем подключения вытяжного вентилятора в ванной комнате:

1. Параллельно с освещением — вентилятор включается одновременно со светом
2. Через отдельный выключатель — независимое включение вентилятора
3. Через двухклавишный выключатель — раздельное управление светом и вентилятором
4. С использованием таймера или датчика влажности — автоматическое включение/выключение

Выбор конкретной схемы зависит от особенностей помещения и предпочтений пользователя. Рассмотрим подробнее каждый вариант.

Подключение вентилятора параллельно освещению

Это самый простой способ подключения, при котором вентилятор работает одновременно со светом в ванной. Схема подключения выглядит следующим образом:

1. Фаза от распределительной коробки подается на выключатель
2. От выключателя фаза идет на светильник и вентилятор параллельно
3. Нулевой провод подключается напрямую к светильнику и вентилятору

Преимущества такой схемы — простота монтажа и отсутствие необходимости в дополнительном выключателе. Недостаток — нельзя включить вентилятор отдельно от света.

Подключение вентилятора через отдельный выключатель

Данная схема позволяет независимо управлять работой вентилятора:

1. От распределительной коробки фаза подается на два выключателя — для света и вентилятора
2. От выключателей фазные провода идут к светильнику и вентилятору соответственно
3. Нулевые провода подключаются напрямую

Такой вариант дает возможность включать вентиляцию в любой момент, независимо от освещения. Минус — необходимость установки дополнительного выключателя.

Подключение через двухклавишный выключатель

Использование двухклавишного выключателя позволяет управлять светом и вентилятором с одного места:

1. Фаза от распределительной коробки подается на вход выключателя
2. От двух клавиш выключателя фазные провода идут к светильнику и вентилятору
3. Нулевые провода подключаются напрямую

Это удобный вариант, сочетающий компактность и функциональность. Единственный недостаток — необходимость замены обычного выключателя на двухклавишный.

Подключение вентилятора с таймером или датчиком влажности

Современные модели вентиляторов часто оснащаются встроенным таймером или датчиком влажности. Схема подключения в этом случае следующая:

1. Фаза и ноль от распределительной коробки подаются напрямую на вентилятор
2. Дополнительный провод соединяет вентилятор с выключателем освещения

При такой схеме вентилятор включается при включении света и продолжает работать заданное время после его выключения. А при наличии датчика влажности — автоматически включается при повышении влажности в ванной.

Пошаговая инструкция по подключению вентилятора в ванной

Процесс подключения вытяжного вентилятора в ванной комнате включает следующие этапы:

1. Отключение электричества в ванной комнате
2. Демонтаж старой вентиляционной решетки
3. Подготовка отверстия под вентилятор
4. Прокладка электрического кабеля
5. Установка подрозетника и выключателя (при необходимости)
6. Подключение проводов к вентилятору согласно выбранной схеме
7. Монтаж вентилятора в подготовленное отверстие
8. Герметизация стыков монтажной пеной
9. Установка декоративной решетки
10. Проверка работоспособности системы

Перед началом работ обязательно ознакомьтесь с инструкцией к конкретной модели вентилятора, так как могут быть нюансы при подключении.

Частые ошибки при подключении вентилятора в ванной

При самостоятельном подключении вытяжного вентилятора в ванной часто допускаются следующие ошибки:

• Неправильный выбор места установки — слишком близко к двери или источникам воды
• Недостаточный диаметр воздуховода — снижает эффективность вентиляции
• Отсутствие обратного клапана — приводит к обратной тяге
• Некачественная герметизация — вызывает протечки и снижает эффективность
• Подключение без заземления — нарушает правила электробезопасности
• Неправильный выбор сечения кабеля — может привести к перегреву проводки

Внимательное отношение к каждому этапу работы поможет избежать этих и других ошибок при монтаже вентилятора.

Советы по эксплуатации вытяжного вентилятора в ванной

Для эффективной и долговечной работы вытяжного вентилятора в ванной комнате следуйте этим рекомендациям:

• Регулярно очищайте лопасти и корпус вентилятора от пыли и грязи
• Проверяйте работу обратного клапана не реже раза в год
• При появлении посторонних шумов проведите диагностику устройства
• Не закрывайте вентиляционное отверстие посторонними предметами
• Используйте вентилятор по назначению, не перегружайте его
• При длительном отсутствии отключайте вентилятор от электросети

Соблюдение этих простых правил поможет продлить срок службы вентилятора и обеспечить комфортный микроклимат в вашей ванной комнате.

разбор популярных схем и подробные инструкции

Содержание

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке. Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах. При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя. Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

Канавку для прокладки электропроводки располагают не ближе 10 см к дверному проему. Кабель фиксируют алебастровым или цементным раствором. Линию электропитания можно протянуть внутри гофрированной трубы.

На клеммы вентилятора нанесена англоязычная маркировка:

1. L — фаза.
2. N — нулевая жила.
3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

1. Поверхность стены в месте крепления зачищают.
2. По контуру наносят силиконовый клей или жидкие гвозди
3. Устройство прикладывают к отверстию вентиляционного канала.
4. Для проверки горизонтали используют уровень.
5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Подключаем вентилятор без таймера

Такой вариант подключения считается самым простым с технической точки зрения. Выключатель размещают перед входом в ванную комнату либо внутри помещения. Желательно его устанавливать в отдалении от сантехнического оборудования, где исключено попадание на электрические контакты брызг.

Пластиковые осевые вентиляторы не имеют клеммного выхода для подсоединения заземляющего контура. Все ограничивается коммутацией фазы с нулевой жилой. Соединения организуют в распределительном щитке или подрозетнике глубиной до 60 мм.

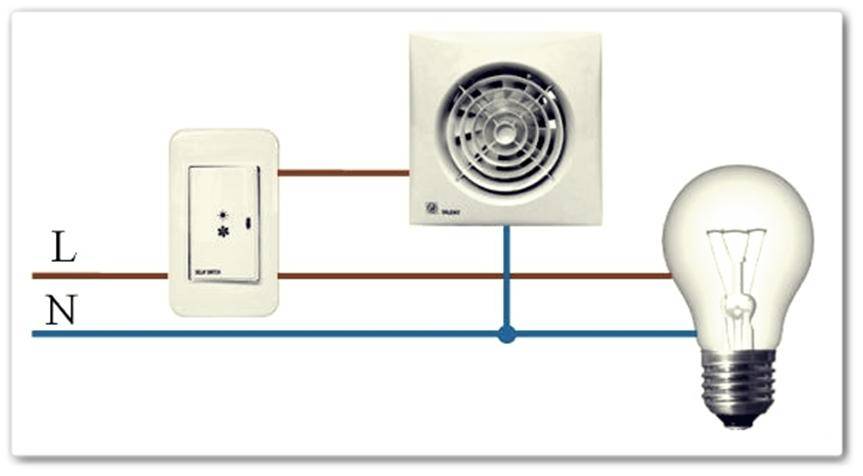

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

• ноль вентиляционного прибора соединяется с нулем сетевого провода;
• фазный конец от вытяжки подключается к линии, проложенной от выключателя;
• на входящую клемму выключателя присоединяется сетевая фаза.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

С помощью шнура

Вентилятор со шнуром

Многие модели вентилятор, изначально, обладаю собственным выключателем. Зачастую этот выключатель имеет форму шнура, выходящего из корпуса. При манипуляциях со шнуром (дёргая) вентилятор включается или выключается.

Стоит обратить внимание на то, что такой способ включения устройства является, чаще всего, неудобным. Связано это с высоким расположением вентиляционного канала (под потолком)

Кроме того, иногда, необходимо устанавливать вытяжку в труднодоступных местах, из-за чего прямой доступ к ней сильно ограничен.

Такой способ включения и выключения наиболее удобен в случае проведения ремонтных работ. К тому же, можно смело, помимо основного шнура, проложить дополнительные провода и установить самостоятельный выключатель для вентилятора. Однако, стоит учитывать, что при укладке проводки вне ремонтных работ, может сильно пострадать эстетика стен ванной комнаты. Также не стоит забывать о необходимости соединения основной проводки с вытяжкой.

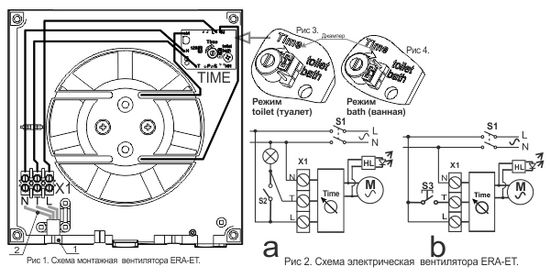

Подключаем вентилятор с таймером

Агрегаты, оснащенные таймером, удобны в эксплуатации.

Принцип функционирования такого устройства следующий:

1. Вентилятор запускается параллельно с освещением.
2. После выключения лампочки агрегат вращается заданное пользователем время, удаляя из помещения отработанный воздух.
3. Затем автоматически отключается.

Для обеспечения полноценного функционирования устройства используются 4 жилы:

• фаза от распределительного щитка;
• электропровод, подсоединенный к лампочке;
• контур заземления;
• нулевая жила;

Для самостоятельного монтажа рекомендуется приобрести устройство накладного типа с необходимым набором встроенных датчиков — влажности, движения и пр. .

К одноклавишному выключателю

Можно включать освещение и вентиляцию одной клавишей, но с небольшой задержкой запуска климатического агрегата. Некоторые модели оснащаются электронным таймером. В таких устройствах предусмотрена возможность выбора функционального режима. Их переключатель реализован в виде 3 штырьковых контактов. Два из них замыкаются джампером — специальной перемычкой. Один режим называется «туалет». Для его активации замыкаются верхний и средний контакты.

Смысл этого режима состоит в том, что при подаче питания сразу запускается двигатель вентиляционного агрегата. Второй режим называется «ванная». Свет зажигается сразу после нажатия клавиши выключателя, а кулер начинает работать с установленной задержкой. В этом режиме пуск агрегата произойдет только, если временной интервал между включением и выключением освещения составит не менее 90 секунд.

К двухклавишному выключателю

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

• контакт между нулевой фазой провода и нулём освещения;
• подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

1. ноль от вентиляции соединяется с нулевым сетевым проводом;
2. фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
3. провод подачи питания подводится на входную клемму двухклавишного выключателя;
4. на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Вентелятор со встроенным датчиком влажности

Существует 2 способа подключения приборов, оборудованных датчиком влажности. Один из них предназначен для автоматического режима работы.

• На клемму N подводят ноль.
• На L — фазу.
• Вентилятор подключают как через выключатель, так и напрямую.

Прибор будет работать постоянно, если влажность в помещении сохраняется выше 60%. Если она опускается до 50%, устройство отключается. В этом режиме таймер не задействуется.

Второй вариант схемы подключения подразумевает расширенный режим работы. Как в и в предыдущем варианте, на L подводится фаза, на N — ноль. Между клеммой 1 и L устанавливают перемычку, на которую монтируют выключатель.

При замыкании цепи устройство включается и работает определенное время, при условии, что влажность ниже 50%. Если она выше, прибор будет продолжать работать до понижения уровня влаги до нормальных показателей. Только потом включается таймер.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Как не стоит подключать и почему — Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т. п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Источники

• https://sovet-ingenera.com/vent/montazh/podklyuchenie-vytyazhnogo-ventilyatora-v-vannoy-i-tualete.html
• https://stroitelniportal.ru/svoimi-rukami/ustanovka/kak-podklyuchit-ventilyator-v-vannoj-k-vyklyuchatelyu/
• https://vse-otoplenie.ru/kak-gramotno-podklucit-ventilator-v-vannoj-komnate-k-vyklucatelu-vybor-vytaznoj-sistemy-shemy-podsoedinenia
• https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-ventilyatora-v-vannoj-cherez-vyklyuchatel-sveta.html
• https://Web-electric.ru/ventilyator-v-vannoy
• https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/sxema-podklyucheniya-vytyazhnogo-ventilyatora. html

Как подключить вентилятор в ванной к выключателю (с датчиком влажности и таймером): схема, оборудование, инструкция

Установка принудительной вентиляции в ванной и прочих помещениях важна для обеспечения нормального микроклимата.

Подача свежего воздуха и своевременный вывод отработанного сделают пребывание в помещении комфортным и приятным.

Подключение вентилятора – этап, от которого напрямую зависит работоспособность и эффективность всей вентиляции в целом.

Содержание

• 1 Когда необходим вытяжной вентилятор
• 2 Что необходимо для установки вентилятора
• 3 Схемы подключения вентилятора
  • 3.1 От лампочки
  • 3.2 От выключателя
  • 3.3 Через автоматику
• 4 Этапы подключения вытяжного вентилятора
  • 4.1 Вентилятор без встроенного таймера
  • 4.2 Вентилятор со встроенным таймером
• 5 Монтаж выключателя для вытяжки
• 6 Установка вентилятора в вентиляционный канал
• 7 В заключение

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.

Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции

В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями.

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать  более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая  неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения.

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Сам переключатель может находиться на корпусе вытяжного устройства или монтируется в стену в виде отдельной клавиши.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Этапы подключения вытяжного вентилятора

Подключение вентилятора в ванной комнате и в туалете необходимо для обеспечения воздухообмена в помещении.

Для  нормальной работы прибора требуется выполнить правильно вся этапы монтажа, начиная от планировки и заканчивая подключением к выключателю.

Перед установкой устройства необходимо убедиться в том, все условия для его подключения соблюдены:

• Общий воздуховод не загрязнен, и тяга хоть и слабая, но есть.
• Диаметр отверстия, в которое требуется монтировать агрегат, и размеры самого вентилятора одинаковые.
• Подготовлена проводка для подключения выбранной модели.

Если вентиляция устанавливается в домах старой постройки, то в ванной, в туалете и на кухне уже есть сделанные на этапе строительства дома вентиляционные отверстия. Их можно использовать.

Однако  если проводилась перепланировка и требуется перенести воздухоотвод на другое место, допустимо в это отверстие установить дополнительную трубу.

Второй способ может испортить интерьер помещения, но при этом делает монтаж более простым и доступным.

К проводам и розетке предъявляются следующие требования:

• важно подобрать кабель с таким сечением, которое бы соответствовало предполагаемой нагрузке;
• запрещено устанавливать провода в металлической оплетке;
• требуется полная изоляция всех проводов;
• важно обеспечить систему устройством защитного отключения и заземлением.

Вентилятор собирается одновременно с его установкой в систему вентиляции. Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки.

Вентилятор без встроенного таймера

Самые простые в подключении модели вентилятора без таймера. При этом оптимальной схемой является подключение в ванной комнате через выключатель. Работа под силу даже начинающему мастеру.

Расположение самого выключателя может варьироваться. Его можно установить у входа как снаружи помещения, так и внутри. Главное — обеспечить защиту от попадания влаги.

Для подключения вентилятора рекомендуют использовать трехжильный кабель. Однако один провод не всегда получается задействовать. Во многих простых и дешевых моделях вентиляторов не предусмотрена возможность заземления.

После подключения проводки устройство монтируется в венткороб.

Вентилятор со встроенным таймером

Многие, обустраивая ванную комнату, выбирают для более эффективной работы системы воздухообмена вентилятор с таймером. Однако не все знают, как правильно его подключить.

При необходимости можно самостоятельно провести подключение вытяжного вентилятора с таймером в ванной комнате. Для этого в первую очередь необходимо купить накладную конструкцию, которую можно закрепить на вентиляционном отверстии на стене.

Перед началом монтажа требуется тщательно прочитать инструкцию по применению. Несмотря на то что все вентиляторы, по сути, одинаковые, могут быть нюансы в работе и установке устройства.

Чаще всего сам таймер уже входит в комплект с устройством, и докупать отдельно его не требуется.

Существует несколько схем подключения прибора со встроенным таймером. Оптимальным является применение четырехжильного провода.

В этом случае для устройства монтируется отдельный выключатель, а дополнительная жила, которая обычно используется для заземления, подключается к таймеру.

Монтаж выключателя для вытяжки

В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.

Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.

Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.

Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.

Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.

Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.

Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.

Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.

Установка вентилятора в вентиляционный канал

Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки.

При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод.

Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.

Крепление получается не таким надежным, зато оно более простое.

В заключение

При самостоятельном монтаже системы вентиляции в доме важно знать, как правильно подключить вентилятор в ванной комнате и в туалете к выключателю света или автономно.

Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины. Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека.

Но для того чтобы воздухообмен в помещении был эффективен, важно не только правильно выбрать сам вентилятор, но и подобрать соответствующую схему подключения, а также обеспечить грамотный монтаж всей системы.

Как установить вытяжной вентилятор в ванной

Что мы можем вам помочь найти?

Искать

Искать

Когда вы выходите из душа, стены и другие поверхности ванной комнаты покрыты конденсатом? Со временем эта влага и влажность могут привести к тому, что краска начнет отслаиваться, шкафы и двери могут деформироваться, и даже плесень может начать процветать в углах. Вы можете уменьшить накопление влаги в ванной, установив вытяжной вентилятор. Продолжайте читать, чтобы узнать, как это сделать.

• Шаг 1: Отметьте расположение вентилятора

  Решите, где на потолке будет располагаться ваш новый вытяжной вентилятор. Многие модели вытяжных вентиляторов также служат потолочным светильником, но вам не нужно снимать текущий потолочный светильник, если он вам нравится. Ваш вентилятор, скорее всего, будет находиться рядом с текущим прибором, поскольку для этого потребуется питание от проводки прибора.

  Если вы не уверены, где находятся ваши потолочные балки, используйте искатель гвоздей, чтобы определить их местоположение, и слегка отметьте их карандашом. Блок вытяжного вентилятора будет закреплен между двумя балками, чтобы они выдержали вес вентилятора. Обведите карандашом размеры блока вентилятора на потолке. Некоторые модели могут поставляться в комплекте с шаблоном для разметки контура устройства.

  Внимательно прочитайте все инструкции производителя вытяжного вентилятора. Следующие инструкции являются общими инструкциями. Различные модели вентиляторов могут иметь разные инструкции по установке.

• Шаг 2: Вырежьте в потолке

  Далее вам нужно будет вырезать в потолке отверстие, в которое будет помещен вентилятор. Прежде чем начать, отключите питание в ванной на главном электрическом щите. Если вы не уверены, в какой цепи горит свет в ванной, вам может потребоваться отключить питание во всем доме, чтобы быть в безопасности. Вы не хотите делать слепые вырезы в потолке, не зная, есть ли там электрический провод или другие важные конструкции.

  Прежде чем прикасаться к какой-либо проводке или клеммам, убедитесь, что цепь в ванной действительно «обесточена». Проверьте наличие тока с помощью высоковольтного неонового тестера в одной из электрических розеток цепи. Убедитесь, что ваш тестер работает, сначала попробовав его в действующей розетке.

  С помощью дрели сделайте начальные отверстия в каждом углу отмеченного контура, а затем с помощью пилы для гипсокартона вырежьте отверстие для устройства в потолке.

  Надевайте защитные очки и пылезащитную маску при резке стеновых панелей потолка во избежание попадания частиц и пыли в глаза и дыхательные пути.

• Шаг 3: Установка вентиляционного канала

  Воздух и влага, удаляемые вентилятором, должны выходить наружу. Вы будете устанавливать вентиляционный канал, который соединяет вытяжной вентилятор с вентиляционным отверстием, которое вы сделаете во внешней стене. Вытяжные вентиляторы также обычно вентилируются через вентиляционное отверстие на крыше или вентиляционное отверстие на крыше. Иногда это неосуществимо в зависимости от того, где находится ваша ванная комната. Вырезка отверстия во внешней стене специально для отвода выхлопных газов вентилятора — самый прямой способ отвода воздуха и влаги наружу.

  Измерьте выпускное отверстие вытяжного вентилятора рулеткой. Если в ваш комплект вентилятора не входят все материалы, вам понадобится этот размер, чтобы купить гибкий алюминиевый шланг правильного размера для создания вентиляционного канала — шланга того же типа, который используется для вентиляции сушилок для белья. Вам также понадобятся эти размеры, чтобы знать требуемый размер вентиляционного отверстия, которое вы будете прорезать во внешней стене. Обычно шланг имеет диаметр 4 дюйма. Правильные размеры также могут быть указаны в инструкциях производителя. Посмотрите в отверстие в потолке и найдите ближайшую наружную стену. Измерьте высоту стены. конец у внешней стены. Используйте фонарик, чтобы лучше видеть. Выйдите на улицу с другой стороны стены ванной и измерьте ту же высоту от места, где должен быть пол в ванной, до места, где был потолок. Добавьте около 3 » по вертикали и отметить место карандашом. Здесь вы будете врезаться в стену. Сделать отверстие можно несколькими способами. Вы можете использовать сделанную вами отметку в качестве центра отверстия, а затем использовать комбинацию дрели и сабельной пилы, или вы можете использовать 4-дюймовую кольцевую пилу, чтобы создать отверстие.

  После того, как вы создали вентиляционное отверстие, возьмитесь за вентиляционный шланг и протяните его через отверстие на несколько дюймов. Наденьте шланг на выступ крышки вентиляционной стенки и закрепите его металлическим хомутом. Вставьте шланг обратно в отверстие, а затем прикрепите заглушку к внешней стене с помощью прилагаемых винтов и дрели. Нанесите наружный силиконовый герметик с помощью пистолета для герметика вокруг внешнего края крышки, чтобы создать герметичное уплотнение. Дайте герметику высохнуть в течение времени, рекомендованного производителем. Закрепите крышку выпускного вентиляционного отверстия, как указано в инструкции по вентиляционному отверстию.

  Вернувшись внутрь, убедитесь, что шланг ровно прилегает к потолку внутри отверстия, и обрежьте лишний шланг канцелярским ножом. Подсоедините шланг к выпускному отверстию вытяжного вентилятора и закрепите его металлическим хомутом.

• Шаг 4. Электрические соединения

  Чтобы подключить питание к проводке вентилятора, вам необходимо выяснить, какую цепь использовать для питания вентилятора. Самый простой способ – взять питание от любого доступного светильника или розетки. Скорее всего, это будет ваш потолочный светильник.

  Помните, что вам также необходимо подключить дополнительный выключатель для включения вентилятора, если только вы не хотите, чтобы он постоянно включал свет. Вам нужно будет проложить 3-жильный кабель между вашим новым вытяжным вентилятором и существующим выключателем. Затем вам нужно будет удалить старый переключатель и заменить его двойным переключателем в этой электрической коробке. Внимательно следуйте всем инструкциям производителя.

  Далее вы подключите проводку вытяжного вентилятора к проводке существующего потолочного светильника. Возьмите новый кусок электрического провода 12-2 и присоедините один его конец к черному и белому проводам блока вентилятора, скрутив концы каждого провода вместе. Используйте острогубцы, чтобы скрутить концы проводов вместе для лучшего соединения. Подсоедините провод заземления в соответствии с инструкциями, если он есть, а затем надежно закрепите соединения проводов, скрутив соединители проводов. Теперь подключите черный и белый провода на другом конце кабеля к соответствующим проводам на светильнике.

  Все электромонтажные работы должны выполняться в соответствии с местными нормами. Если вы не знакомы с основными процедурами подключения, вам следует нанять лицензированного электрика.

• Шаг 5. Закрепите блок вентилятора на месте

  Вставьте всю проводку в отверстие, а затем, следуя прилагаемым к вентилятору инструкциям, прикрепите блок к балкам потолка с помощью прилагаемого крепежа и отвертки. Установите крышку на место.

  Хорошая работа! Теперь вы знаете, как установить вытяжной вентилятор для ванной комнаты, который легко удалит влагу и плохой воздух из вашей ванной комнаты одним нажатием выключателя.

Список покупок проекта

Вот что вам нужно для успешного завершения этого проекта.

Схемы подключения вытяжного вентилятора для ванной комнаты — Do-it-yourself-help.com

от: Dale Cox .
Как читать эти схемы.

На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая схемы для одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, а также комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.

Схема подключения выключателя и вытяжного вентилятора в ванной комнате

Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов. Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.

В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.

Схема подключения вытяжного вентилятора, управляемого таймером

Здесь вытяжной вентилятор управляется таймером, а не переключателем. Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.

Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате

На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и розетку GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя и косичкой с клеммой горячей линии на розетке GFCI. Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.

Схема для таймера вентилятора и GFCI в одной коробке

На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединяется с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.

Схема подключения таймера вентилятора и выключателя освещения в одной коробке

В этой схеме подключения осветительная арматура управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.
