Паяльник с регулятором. Регулятор температуры паяльника: как сделать своими руками

Как работает регулятор температуры паяльника. Из каких компонентов состоит схема. Как собрать простой регулятор температуры для паяльника своими руками. Какие преимущества дает использование регулятора.

Принцип работы регулятора температуры паяльника

Регулятор температуры паяльника позволяет контролировать мощность, подаваемую на нагревательный элемент. Это дает возможность регулировать температуру жала паяльника в зависимости от выполняемых работ. Основные компоненты схемы регулятора:

  • Симистор (TRIAC) — для управления мощностью
  • Диак (DIAC) — для запуска симистора
  • Потенциометр — для ручной регулировки
  • Конденсатор и резистор — для формирования управляющих импульсов

Принцип работы заключается в изменении угла открытия симистора с помощью RC-цепочки и потенциометра. Это позволяет плавно регулировать мощность, подаваемую на паяльник.

Схема простого регулятора температуры паяльника

Рассмотрим схему простого регулятора температуры для паяльника:


«`
Паяльник Симистор Диак Потенциометр C R «`

Основные компоненты схемы:

  • TRIAC — симистор BT136 или аналогичный
  • DIAC — диак DB3
  • VR1 — потенциометр 100 кОм
  • R1 — резистор 2,2 кОм
  • C1 — конденсатор 0,1 мкФ 400В

Симистор управляет мощностью, подаваемой на паяльник. Диак обеспечивает запуск симистора. Потенциометр VR1 позволяет регулировать угол открытия симистора и, соответственно, мощность. RC-цепочка из R1 и C1 формирует управляющие импульсы.

Как собрать регулятор температуры паяльника

Для сборки регулятора температуры паяльника следуйте этим шагам:

  1. Подготовьте все необходимые компоненты согласно схеме.
  2. Соберите схему на макетной плате для проверки работоспособности.
  3. Проверьте правильность всех соединений.
  4. Подключите паяльник к выходу схемы.
  5. Подайте питание и проверьте работу регулятора.
  6. После проверки перенесите схему на печатную плату для постоянного использования.
  7. Поместите готовое устройство в подходящий корпус.

При сборке соблюдайте меры предосторожности, так как схема работает с сетевым напряжением.


Преимущества использования регулятора температуры

Использование регулятора температуры для паяльника дает ряд преимуществ:

  • Возможность подбора оптимальной температуры для разных видов пайки
  • Увеличение срока службы жала паяльника
  • Экономия электроэнергии
  • Защита чувствительных компонентов от перегрева
  • Повышение качества паяных соединений

Регулятор позволяет настроить температуру жала в зависимости от типа припоя и свойств паяемых деталей. Это особенно важно при работе с чувствительными электронными компонентами.

Настройка и использование регулятора

Как правильно настроить и использовать регулятор температуры паяльника?

  • Начните с минимальной температуры и постепенно увеличивайте ее
  • Подберите оптимальную температуру экспериментальным путем
  • Для большинства работ достаточно 300-350°C
  • При пайке крупных деталей может потребоваться до 400-450°C
  • Не превышайте максимально допустимую температуру для вашего паяльника

Правильно настроенный регулятор обеспечит комфортную и качественную пайку при минимальном износе жала паяльника.


Меры безопасности при работе с регулятором

При использовании самодельного регулятора температуры паяльника важно соблюдать следующие меры безопасности:

  • Используйте качественные компоненты, рассчитанные на сетевое напряжение
  • Обеспечьте надежную изоляцию всех токоведущих частей
  • Не прикасайтесь к схеме во время работы
  • Используйте предохранитель для защиты от короткого замыкания
  • Регулярно проверяйте устройство на предмет повреждений

Соблюдение этих мер позволит безопасно использовать регулятор температуры паяльника в течение длительного времени.

Возможные проблемы и их решение

При использовании регулятора температуры паяльника могут возникнуть некоторые проблемы. Рассмотрим наиболее распространенные из них и способы их решения:

  • Паяльник не нагревается:
    • Проверьте правильность подключения
    • Убедитесь, что симистор исправен
    • Проверьте целостность нагревательного элемента паяльника
  • Температура не регулируется:
    • Проверьте исправность потенциометра
    • Убедитесь в правильности номиналов RC-цепочки
    • Проверьте работоспособность диака
  • Нестабильная температура:
    • Проверьте качество контактов
    • Убедитесь в отсутствии помех в сети питания
    • Попробуйте заменить конденсатор C1

При возникновении проблем, которые не удается решить самостоятельно, обратитесь к специалисту по электронике.



Паяльники с регулировкой температуры в категории «Инструмент»

Паяльники с регулировкой температуры 60 Вт + 5 жал + припой + подставка / Электрический паяльник 220В

На складе в г. Тернополь

Доставка по Украине

550 грн

385 грн

Купить

WEB SKLEP

Паяльная станция Zhongdi ZD-99 48W паяльник с блоком регулировки температуры

На складе

Доставка по Украине

796 грн

Купить

Sxema — Украинский Интернет Радиорынок

Паяльник с регулировкой температуры. 220В 60Вт 200-450C

На складе в г. Винница

Доставка по Украине

370 грн

Купить

Mr. Robot

Паяльник 80W с регулировкой температуры до 500C и дисплеем

На складе в г. Винница

Доставка по Украине

420 грн

Купить

Mr. Robot

Паяльники с регулировкой температуры + 5 жал JCD 908S — 80 Вт / Паяльник

На складе в г. Тернополь

Доставка по Украине

700 грн

490 грн

Купить

WEB SKLEP

Паяльник с регулировкой температуры и дисплеем 60W 7798

На складе

Доставка по Украине

310 — 645 грн

от 5 продавцов

375 грн

Купить

MegaHertz — Интернет магазин электроники

Паяльник на T12 жалах з регулюванням температури та LCD дисплеєм

На складе

Доставка по Украине

860 грн

Купить

Интернет-магазин «RADIOMIR»

Паяльник электрический с регулировкой температуры Bodasan 60W Blue

На складе

Доставка по Украине

по 229 грн

от 2 продавцов

229 грн

Купить

Интернет-магазин «4buy»

Паяльник 60 Вт с регулятором, регулировкой температуры + 5 ЖАЛ + подставка + губка.

На складе

Доставка по Украине

325 грн

Купить

Интернет-магазин «Коламбус»

Паяльный набор HandsKit 936-S (паяльник с регулировкой температуры+подставка+5 жал+припой+пинцет)

На складе в г. Киев

Доставка по Украине

554 грн

Купить

Интернет-магазин «RADIOMART»

Паяльник 60W с регулировкой температуры и набором жал

Доставка по Украине

320 грн

Купить

Smart Tools

Паяльный набор 7в1 — Паяльник 60W с регулировкой температуры, чехол, подставка, 5 жал, припой, пинцет Anеng W6

На складе в г. Каменец-Подольский

Доставка по Украине

1 477 грн

1 476 грн

Купить

Mega-ShopUA.com.ua

Паяльник портативный Saneryigo SH72 с регулировкой температуры 220-400 градусов, 65Вт, 12-24V, с жалом BC2

На складе в г. Ужгород

Доставка по Украине

725 грн

Купить

Cмарт.shop — интернет магазин электроники

Паяльник с регулировкой температуры Outmotd — 80 Вт + 5 жал / Паяльники

На складе в г. Тернополь

Доставка по Украине

700 грн

490 грн

Купить

WEB SKLEP

Паяльник с регулировкой температуры и LCD дисплеем, 10-30W, 150-450°C, ZD-8950

Доставка из г. Днепр

977.30 грн

Купить

Інтернет-магазин «Електроніка»

Смотрите также

Паяльник CJ-908 с регулировкой температуры, 60 Вт 220 В

Доставка из г. Днепр

274.70 грн

Купить

Інтернет-магазин «Електроніка»

Паяльник SL-905 с регулировкой температуры

Доставка из г. Днепр

318.40 грн

Купить

Інтернет-магазин «Електроніка»

Паяльник JCD 908S 80Вт black с регулировкой температуры и LCD + аксессуары в футляре

Доставка из г. Острог

885 грн

Купить

Интернет-магазин «Коламбус»

Паяльник 80Вт JCD 80Вт 908S с регулировкой температуры, 5 сменных жал 900M, черный

Доставка из г. Киев

480 грн

Купить

PERFECTLY

Паяльник 80Вт JCD 908S с регулировкой температуры, 5 сменных медных жал 900M, цвет черный

Доставка из г. Киев

480 грн

Купить

PERFECTLY

Паяльник Aida 905C (220V 60W) з регулюванням температури 200-450°

На складе

Доставка по Украине

по 598 грн

от 4 продавцов

663 грн

598 грн

Купить

ТК FixMobile

Паяльник для обработки уреза кожи паяльник с регулировкой температуры

На складе в г. Киев

Доставка по Украине

512 грн

Купить

Langeron

Паяльник с регулировкой температуры 60Вт 220В

Доставка по Украине

200 грн

Купить

Мир Комфорта

Паяльник портативный Saneryigo SH72 с регулировкой температуры 220-400 градусов, 65Вт, 12-24V, с жалом B2

На складе в г. Ужгород

Доставка по Украине

725 грн

Купить

Cмарт.shop — интернет магазин электроники

Паяльник 80 Вт с регулировкой температуры

На складе в г. Умань

Доставка по Украине

462 грн

Купить

Интернет-магазин «FreeBuy.in.ua»

Паяльник портативный Saneryigo SH72 с регулировкой температуры 220-400 градусов, 65Вт, 12-24V, с жалом D24

На складе в г. Ужгород

Доставка по Украине

725 грн

Купить

Cмарт.shop — интернет магазин электроники

КОМПЛЕКТ ЖАЛА +60W Паяльник с Регулировкой температуры 200-450°C 900M

Доставка из г. Одесса

459 грн

445.23 грн

Купить

InternetMarket

Компактный паяльник BauTech SH-72 65 W 12-24 V с регулировкой температуры Черный BC-2

Доставка из г. Кропивницкий

1 090 грн

817.50 грн

Купить

Techno Store Odessa

Паяльник портативный Saneryigo SH72 с регулировкой температуры 220-400 градусов, 65Вт, 12-24V, с жалом KU

На складе в г. Ужгород

Доставка по Украине

725 грн

Купить

Cмарт.shop — интернет магазин электроники

Паяльники з регулюванням температури в Україні ➨ Sxema.com.ua

за порядкомза зростанням ціниза зниженням ціниза новизною

  • v_7cUsezeQ8W-YgBr8f_7zDc7YX3PalYPCU0WrZ08ew» data-advtracking-product-id=»1664124872″ data-tg-chain=»{"view_type": "preview"}»>

    51708

    Саяльник з терморегулятором і дисплеїм JCD 908U 80Вт 220В керамічний нагрівач

    473 грн

    В наявності

  • 48440

    -17%Залишилось 11 днів

    Паяльник з терморегулятором і дисплеєм Yihua 908S 80Вт 220В керамічний нагрівач + чохол

    516 грн430 грн

    В наявності

  • eyJwcm9kdWN0SWQiOjcwNzMwNTA4NSwiY2F0ZWdvcnlJZCI6MTQ0MDA4MDMsImNvbXBhbnlJZCI6Mjc3MTg4Nywic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NzAyMTgxNTcuMTU4ODY4NiwicGFnZUlkIjoiM2EyY2NiY2ItOTc3ZS00NjE0LTg1Y2EtZDQ3OTY2MTVhOWYyIiwicG93IjoidjIifQ.3raEiYaRI6dponqaBaiTHCqTRHk1gACiXQ65oSDZKjk» data-advtracking-product-id=»707305085″ data-tg-chain=»{"view_type": "preview"}»>

    45779

    Паяльник з регулюванням температури WorkTech-947 60Вт + 5 тис + флюс + припій + пінцети + підставка

    602 грн

    В наявності

  • 45180

    Паяльник з регулюванням температури WorkTech-947 60Вт живлення 220В

    206 грн

    В наявності

  • eyJwcm9kdWN0SWQiOjEwNzA2OTU2MTAsImNhdGVnb3J5SWQiOjE0NDAwODAzLCJjb21wYW55SWQiOjI3NzE4ODcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjcwMjE4MTU3LjE2MDQ0NTIsInBhZ2VJZCI6IjY1NDRlMTQyLTI5NDQtNDI1Mi05ZGI0LTBmMWZlNGNhZDc0ZiIsInBvdyI6InYyIn0.GQveKXfdOS_0_DMzkuxeW_Rd9sN-fmTJBfGCO7h5__s» data-advtracking-product-id=»1070695610″ data-tg-chain=»{"view_type": "preview"}»>

    48343

    Паяльник TS-100 програмований, LCD дисплей, 65W, 100-500°C, micro USB і DC5525

    2 838 грн

    В наявності

  • 44815

    Паяльник CXG 936D, регульований, керамічний нагрівач, жало 900M

    1 462 грн

    В наявності

  • eyJwcm9kdWN0SWQiOjE0MTU2MjQ5OTQsImNhdGVnb3J5SWQiOjE0NDAwODAzLCJjb21wYW55SWQiOjI3NzE4ODcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjcwMjE4MTU3LjE2MjE2MTYsInBhZ2VJZCI6IjQwOGM1NzlkLTJhYWQtNGQyNS04NmY2LWNkYzNiMGFkZmU0YSIsInBvdyI6InYyIn0.ja7uK4oMLO2j0gBekU2v_y6kYdwjAl5lVOcX5IDS96c» data-advtracking-product-id=»1415624994″ data-tg-chain=»{"view_type": "preview"}»>

    51173

    Паяльник Sequre SQ-001 (аналог TS-100) програмований, LCD дисплей, 65W, 100-400°C

    2 322 грн

    В наявності

  • 48344

    Паяльник з регулюванням температури ZD-8950 + LCD дисплей, 30W, 150-450°C

    1 204 грн

    Закінчується

  • eyJwcm9kdWN0SWQiOjY0MzY1OTE0NSwiY2F0ZWdvcnlJZCI6MTQ0MDA4MDMsImNvbXBhbnlJZCI6Mjc3MTg4Nywic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NzAyMTgxNTcuMTYzNzMzMiwicGFnZUlkIjoiZmNlN2I1MjItZDRkMS00YjdkLWE2M2QtNjYyNzRmMjYxNTFmIiwicG93IjoidjIifQ.2C5OmjTFyVi1p6eY7Oak9utxCRCCufjtkjc__9MTzis» data-advtracking-product-id=»643659145″ data-tg-chain=»{"view_type": "preview"}»>

    45179

    Паяльник з регулюванням температури WorkTech-947 60Вт живлення 220В + 3 мідних жала + флюс + припій (набір)

    447 грн

    В наявності

  • 50014

    Портативний паяльник SanErYiGo SH72 65W 12-24V

    817 грн

    В наявності

  • eyJwcm9kdWN0SWQiOjEwMDU0NDI4NjQsImNhdGVnb3J5SWQiOjE0NDAwODAzLCJjb21wYW55SWQiOjI3NzE4ODcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjcwMjE4MTU3LjE2NTQxNDgsInBhZ2VJZCI6IjA2OGFkMzlmLTIyZGYtNDIzNi04YzY4LTljYzE5MjJhMWE0YSIsInBvdyI6InYyIn0._i1catTVGk0NUfEQLm-4M0m-NPy2ljTLMIggJb9tGfQ» data-advtracking-product-id=»1005442864″ data-tg-chain=»{"view_type": "preview"}»>

    47066

    Паяльник з регулюванням температури WorkTech-947 60Вт живлення 220В + припій + флюс RMA-223 + оплетка + губка (набір)

    447 грн

    В наявності

  • 45226

    Паяльник з регулюванням температури Aida A-096 80Вт 220В керамічний нагрівач, екран

    581 грн

    В наявності

  • eyJwcm9kdWN0SWQiOjEwOTU4MTQ3MDUsImNhdGVnb3J5SWQiOjE0NDAwODAzLCJjb21wYW55SWQiOjI3NzE4ODcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjcwMjE4MTU3LjE2Njk0OTMsInBhZ2VJZCI6ImE0ZDQ4NzRlLTBlNjQtNGNmNy1hOTJkLWMyNTViZjljYzk3YSIsInBvdyI6InYyIn0.8JzX_qWsblYNIcgdyPgWLiqqZBfQTTDVx63f6-WeQO8″ data-advtracking-product-id=»1095814705″ data-tg-chain=»{"view_type": "preview"}»>

    48488

    Паяльник з регулюванням температури Handskit 905C 60W з гострим жалом

    421 грн

    В наявності

  • 46923

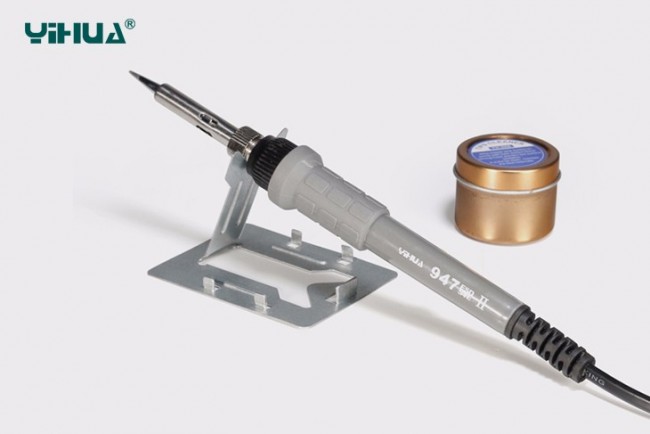

    Паяльник з регулюванням температури Yihua-947 60Вт + 5 тис + оловоотсос + припій + пінцет + пенал + підставка

    710 грн

    Немає в наявності

  • eyJwcm9kdWN0SWQiOjE1MDk3NTQ4NjQsImNhdGVnb3J5SWQiOjE0NDAwODAzLCJjb21wYW55SWQiOjI3NzE4ODcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjcwMjE4MTU3LjE2ODUxNzQsInBhZ2VJZCI6ImIwMmYwYmRhLWI2ODAtNDNhMi04YmE0LTNlNDc3MGQ0MzNiYiIsInBvdyI6InYyIn0.JuQ8XFcPwPQZNcsw2XiKWWOmHAMvrFm6ebDXzYo5hMI» data-advtracking-product-id=»1509754864″ data-tg-chain=»{"view_type": "preview"}»>

    51389

    Паяльник DeBaiLong з регулюванням температури 100W керамічний нагрівач жала 900M

    559 грн

    Немає в наявності

  • 44477

    Паяльник з регулюванням температури WorkTech-947 60Вт живлення 220В + 5 жав (набір)

    334 грн

    Немає в наявності

  • eyJwcm9kdWN0SWQiOjEwMzU4MTUwMTYsImNhdGVnb3J5SWQiOjE0NDAwODAzLCJjb21wYW55SWQiOjI3NzE4ODcsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjcwMjE4MTU3LjE3MDE3MjcsInBhZ2VJZCI6IjZiM2UzOTgzLWM2YWUtNGI2My1iNmZmLTlmYjM0NzQwMWYwOCIsInBvdyI6InYyIn0.Qsu-eVBEcSewF7CJyGWs_BUNU1MReymzMd7pnw2LcQg» data-advtracking-product-id=»1035815016″ data-tg-chain=»{"view_type": "preview"}»>

    48133

    Паяльник з регулюванням температури WEP 947-III в кейсі з набором

    946 грн

    Немає в наявності

  • 44478

    Паяльник з регулюванням температури WorkTech-947 60Вт живлення 220В 6 тис + флюс ЛТІ-120 + припій (набір)

    447 грн

    Немає в наявності

  • eyJwcm9kdWN0SWQiOjk5ODEwNTYzMywiY2F0ZWdvcnlJZCI6MTQ0MDA4MDMsImNvbXBhbnlJZCI6Mjc3MTg4Nywic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NzAyMTgxNTcuMTcxNjg3MSwicGFnZUlkIjoiYmJkZDJiZmQtYWVlNy00ZjhhLTg1Y2QtZjI3OTNkZTZiNjIyIiwicG93IjoidjIifQ.TENuENz-X1IyeSIs8ZIHUP9jQpgM_q29ZNyGt0QqgUI» data-advtracking-product-id=»998105633″ data-tg-chain=»{"view_type": "preview"}»>

    47045

    Паяльник HandsKit 929 з регулюванням температури LCD дисплей, 60W, 180-480 ° C

    473 грн

    Немає в наявності

  • 46082

    Паяльник YIHUA 928D з регулюванням температури, екраном, режимом сну і датчиком для стабілізації

    1 161 грн

    Немає в наявності

  • eyJwcm9kdWN0SWQiOjY1MDcwNTQ5MywiY2F0ZWdvcnlJZCI6MTQ0MDA4MDMsImNvbXBhbnlJZCI6Mjc3MTg4Nywic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NzAyMTgxNTcuMTczMzY1NCwicGFnZUlkIjoiYzQyNzEzNTctYTAxZi00ZDY2LWI2OGQtYWIzMjQ2NGMxZWQ4IiwicG93IjoidjIifQ.Ls4IK0wyOTfXkVQb1S7wBANOgVqg5FQg3arpV9vHjow» data-advtracking-product-id=»650705493″ data-tg-chain=»{"view_type": "preview"}»>

    45194

    Паяльник з регулюванням температури WEP 947-II в кейсі з набором

    903 грн

    Немає в наявності

  • 46279

    Паяльник-ручка ZD-20F 10W, 220V + жало

    368 грн

    Немає в наявності

  • eyJwcm9kdWN0SWQiOjg3MTMwMDE3NCwiY2F0ZWdvcnlJZCI6MTQ0MDA4MDMsImNvbXBhbnlJZCI6Mjc3MTg4Nywic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NzAyMTgxNTcuMTc0OTM3NSwicGFnZUlkIjoiNWY1ZjYwOTctZWE5NS00NDNlLWEzMzMtODQ3NjRhZWRlMjNmIiwicG93IjoidjIifQ.TQKbquJgZGi_YdN4J5YreAffLkMl_oKJslIjkpC1fRU» data-advtracking-product-id=»871300174″ data-tg-chain=»{"view_type": "preview"}»>

    46630

    Паяльник з регулюванням температури Yihua-947 60Вт + 5 тис + оловоотсос + припій + пінцет + підставка + кейс

    796 грн

    Немає в наявності

  • 44926

    Паяльник з регулюванням температури ZD-708 з гострим жалом

    447 грн

    Немає в наявності

16243248

Регулятор температуры паяльника | Полный проект доступен

— Реклама —

При пайке иногда возникает необходимость контролировать температуру паяльника. Невозможно каждый раз менять припой. Если вы просто паяете небольшие резисторы и микросхемы, 15 Вт, вероятно, будет достаточно, но вам, возможно, придется немного подождать между соединениями, чтобы наконечник восстановился. Если вы паяете более крупные компоненты, особенно с радиаторами (например, регуляторы напряжения), или делаете много пайки, вам, вероятно, понадобится утюг на 25 или 30 Вт.

Для пайки крупных изделий, таких как медная проволока 10-го калибра, корпуса двигателей или большие радиаторы, вам может понадобиться утюг мощностью более 50 Вт. Паяльники бывают разной мощности и обычно работают от сети переменного тока 230 В. Однако у них нет контроля температуры. Низковольтные паяльники (например, 12 В) обычно являются частью паяльной станции и предназначены для использования с регулятором температуры. Правильный паяльник или станция с регулируемой температурой стоят дорого. Вот простая схема, обеспечивающая ручное управление температурой обычного паяльника на 12 В переменного тока.

Вот простая схема контроллера температуры паяльника для управления температурой паяльника. Это особенно полезно, если паяльник должен оставаться включенным в течение длительного времени, поскольку вы можете контролировать рассеивание тепла от утюга. Когда паяльник включен, ему требуется время, чтобы достичь точки плавления припоя. Просто подключите эту схему к паяльнику, как показано на рисунке, и утюг быстро достигнет точки плавления припоя.

— Реклама —

Схема состоит из TRIAC1, DIAC1, потенциометра VR1, резистора и конденсатора. Триаки широко используются в приложениях управления питанием переменного тока. Они могут переключать высокое напряжение и высокий уровень тока, а также обе части сигнала переменного тока. Это делает симисторные схемы идеальными для использования в различных приложениях, где требуется переключение питания. Одним из конкретных применений симисторных цепей являются диммеры для домашнего освещения, а также они используются во многих других ситуациях управления мощностью, включая управление двигателем.

Диак — это двухполупериодный или двунаправленный полупроводниковый переключатель, который можно включать как в прямой, так и в обратной полярности. Название diac происходит от слова Diode AC switch. Диак — это электронный компонент, который широко используется для облегчения даже срабатывания симистора при использовании в переключателях переменного тока, и в результате они часто встречаются в регуляторах освещенности, например, в бытовом освещении. Типичная схема симистора с диаком используется для плавного управления мощностью переменного тока, подаваемой на нагреватель.

Цепь регулятора температуры паяльника

Triac BT136 зажигается при разных фазовых углах, чтобы получить температуру от нуля до максимума. Диак используется для управления запуском симистора в обоих направлениях. Потенциометр VR1 используется для установки температуры паяльника.

Схема может быть помещена в коробку с закрепленным сбоку потенциометром, чтобы его ручку можно было использовать снаружи коробки для регулировки температуры паяльника.


Статья была впервые опубликована в ноябре 2004 г. и недавно была обновлена.

Цепь регулятора температуры паяльника и работа

Содержание

Если вы энтузиаст электроники, то вы должны быть знакомы с устройством паяльника. Это обычно используется для проектирования электронных схем на печатной плате. Если вы не используете регулируемый солдатский утюг для пайки, то, скорее всего, вы можете повредить свою микросхему или даже устройство.

Требуемое напряжение паяльной машины полностью зависит от параметров припоя компонентов, используемых в устройстве. Например, маленькому устройству или микросхеме требуется мощность всего 5 Вт, тогда как большому устройству может потребоваться железо мощностью 25–30 Вт. Некоторым из огромных устройств также требуется даже 50 Вт или более в зависимости от.

Паяльники бывают самые разные, с разной мощностью. Как правило, устройство работает от сети переменного тока 230 В без регулятора температуры. Именно поэтому в этой статье мы решили разработать недорогой регулятор температуры для паяльника.

Иногда износ жала паяльника может быть вызван постоянным энергопотреблением. Чтобы решить эту проблему, мы можем использовать регулятор температуры вместе с утюгом, чтобы регулировать температуру в соответствии с требованиями. Представленный на рынке паяльник с регулятором температуры чертовски дорог и доступен далеко не каждому.

В этой статье мы будем проектировать регулятор температуры для паяльника, используя основные электронные компоненты, такие как резисторы, DIAC и TRIAC. Прежде чем приступить к процессу проектирования этой схемы, давайте обсудим основные компоненты, используемые в схемах, а именно DIAC и TRIAC. Поскольку резистор и конденсаторы, используемые в схеме, не нуждаются в пояснении и хорошо знакомы каждому любителю, о них мы также уже подробно говорили.

  • Связанный проект: Электронная схема глаза с использованием LDR

DIAC

DIAC представляет собой дискретный электронный компонент, также известный как симметричные триггерные диоды. Это двунаправленный полупроводниковый переключатель, который можно использовать как в прямой, так и в обратной полярности. DIAC очень часто используются при срабатывании TRIAC, средства, используемые в комбинации DIAC-TRIAC. Одним из наиболее интересных фактов о DIAC является то, что они являются двунаправленными устройствами, в которых любой из терминалов может использоваться в качестве основного терминала.

Работа DIAC

DIAC начинает проводить напряжение только после превышения определенного напряжения пробоя. Большинство DIAC имеют напряжение пробоя около 30 В, но фактическое напряжение пробоя полностью зависит от характеристик этого типа компонента. При достижении напряжения пробоя сопротивление компонента резко уменьшается. Это приводит к резкому падению напряжения на DIAC и в результате к увеличению соответствующего тока. Когда ток падает ниже тока удержания, DIAC снова переключается в непроводящее состояние. Здесь ток удержания представляет собой уровень, при котором DIAC остается в проводящем состоянии.

Каждый раз, когда напряжение в цикле падает, устройство сбрасывается в проводящее состояние. DIAC обеспечивают одинаковое переключение на обе половины цикла переменного тока, поскольку поведение устройства одинаково в обоих направлениях.

  • Связанный проект: Цепь автоматического светодиодного аварийного освещения
Конструкция DIAC

DIAC изготавливаются трехслойной и пятислойной конструкции. Давайте посмотрим на строительство обоих один за другим.

Трехслойная структура

В этой структуре переключение происходит, когда обратно смещенный переход подвергается обратному пробою. Это наиболее часто используемый DIAC на практике из-за его симметричной работы. Этот трехслойный DIAC может достигать напряжения пробоя около 30 В в целом и способен обеспечить достаточное улучшение характеристик переключения.

Пятислойная структура DIAC

Пятислойная структура DIAC сильно отличается по срокам эксплуатации. Эта структура устройства образует кривую ВАХ, похожую на трехслойную версию. Можно сказать, что эта структура выглядит как два диода, соединенных встречно-параллельно.

  • Связанный проект: Автоматическая ночная лампа с использованием Arduino
Применение DIAC

DIAC находят широкое применение в электронике благодаря своей симметричной работе. Некоторые из общих применений включают:

  • Его можно использовать вместе с устройством TRIAC, чтобы сделать переключение симметричным для обеих половин цикла переменного тока.
  • DIAC широко используются в качестве регуляторов освещенности или бытового освещения
  • DIAC также используются в люминесцентных лампах в качестве пусковых цепей

TRIAC

Как следует из названия, TRIAC представляет собой трехконтактное устройство, которое управляет потоком тока. Он используется для управления током переменного тока для обеих половин. Это двунаправленное устройство, также принадлежащее к семейству тиристоров. Симистор ведет себя как два обычных тиристора, соединенных встречно друг с другом.

Проще говоря, TRIAC может быть запущен в проводимость как отрицательным, так и положительным напряжением с отрицательными и положительными запускающими импульсами, поданными на его клемму GATE.

В большинстве случаев коммутации переменного тока клемма затвора симистора подключается к главной клемме.

  • Связанный проект: Простая схема сенсорного переключателя с использованием таймера 555 и транзистора BC547
Конструкция TRIAC

Конструкция TRIAC состоит из четырех слоев. Это устройство может проводить в любом направлении при срабатывании одиночного импульса. PNPN размещается в положительном направлении, а NPNP — в отрицательном. Он действует как переключатель разомкнутой цепи, который блокирует ток в выключенном состоянии.

Существует четыре режима, в которых может работать TRIAC, а именно:

Режим I + : Ток MT2 положительный, ток затвора также положительный

Режим I – : Ток MT2 положительный, ток затвора также отрицательный

Режим III + : Ток MT2 отрицательный и ток затвора также положительный

Режим III – : Ток MT2 отрицательный и ток затвора также отрицательный применяется на терминале Gate. В приведенном выше обсуждении это обозначено как режим I. Вы также можете запустить симистор отрицательным током затвора, который переходит в режим Ι–.

Следуя тому же процессу, в квадранте ΙΙΙ запуск с отрицательным током затвора, –ΙG также распространен как в режиме ΙΙΙ–, так и в режиме ΙΙΙ+. Однако режимы Ι– и ΙΙΙ+ являются менее чувствительными конфигурациями, требующими большого тока на клемме Gate для запуска, чем более распространенные режимы запуска TRIAC Ι+ и ΙΙΙ–.

Симисторы требуют минимального удерживающего тока для поддержания проводимости в точке пересечения сигналов.

  • Связанный проект: Автоматическая система управления уличным освещением с использованием LDR
Применение TRIAC
  • Он широко используется в системах управления и коммутации, используемых в быту
  • Используется в качестве фазовращателя в большинстве приложений переменного тока
  • Также используется для управления скоростью вентиляторов
  • Используется в двигателях
  • Также используется для регулировки яркости в лампах

Мы надеемся, что вы хорошо разбираетесь в DIAC и TRIAC. Мы обсудили работу обоих устройств в приведенном выше обсуждении, чтобы помочь вам понять использование обоих компонентов в контроллере температуры паяльника. Помимо этих двух, мы использовали в нашей схеме потенциометр для управления температурой с помощью ручки.

Соберите следующие компоненты для разработки схемы регулятора температуры паяльника:

  • Резистор – 2,2 кОм (1 шт.)
  • Потенциометр – 100 K (1 шт.)
  • Конденсатор 400 В – 0,1 мкФ (1 шт.)
  • DB3 DIAC (1 шт.)
  • BT136 TRIAC (1 шт.)

Связанный проект: Электронный проект управления светофором с использованием таймера IC 4017 и 555

Принципиальная схема регулятора температуры паяльника

Этот регулятор температуры паяльника очень прост в конструкции. Схема выполнена с использованием некоторых из простейших электронных компонентов, упомянутых в приведенном выше списке. Один конец резистора 2K подключен к клемме DIAC, а другой конец подключен к источнику питания 220 В через потенциометр для контроля температуры. С другой стороны, DIAC соединяется с клеммой затвора TRIAC для управления переключением TRIAC.

Работа регулятора температуры паяльника

Температура этого контура контроллера может варьироваться от максимального значения для регулирования рассеивания тепла. Подключите эту схему к паяльнику, чтобы быстро повысить температуру железа в кратчайшие сроки. Симистор, подключенный здесь к цепи, переключает большие токи и напряжения по обеим частям сигнала переменного тока. Симистор зажигается под разными углами, чтобы получить разные уровни температуры от 0 градусов до максимума. Подключенный DIAC управляет стрельбой в обоих направлениях. Здесь вы можете использовать потенциометр для соответствующей установки температуры.

Работа этого регулятора температуры паяльника очень проста и понятна. Вам просто нужно соединить схему с паяльником, чтобы соответственно изменить температуру.

  • Связанный проект: Электронный проект схемы переключателя хлопков с использованием таймера 555
Применение регулятора температуры паяльника

Регулятор температуры паяльника используется для контроля температуры паяльника.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
