Как правильно выбрать и установить звукосниматель на гитару. Какие инструменты понадобятся для установки звукоснимателя. Пошаговая инструкция по замене звукоснимателя на электрогитаре. Как настроить высоту звукоснимателя после установки.
Зачем менять звукосниматели на гитаре
Замена звукоснимателей — один из наиболее эффективных способов улучшить звучание электрогитары. Рассмотрим основные причины, по которым гитаристы решаются на замену пикапов:
- Улучшение качества звука. Звукосниматели — ключевой элемент, влияющий на тембр электрогитары. Установка более качественных пикапов может кардинально преобразить звучание инструмента.
- Изменение характера звука. Разные модели звукоснимателей дают разный тембр и характер звучания. Замена позволяет получить желаемый тон.
- Увеличение выходного сигнала. Мощные хамбакеры дают более высокий уровень сигнала по сравнению с синглами.
- Уменьшение помех и шумов. Качественные звукосниматели меньше подвержены наводкам.
- Модернизация бюджетной гитары. Замена стоковых пикапов на брендовые модели позволяет значительно улучшить звучание недорогих инструментов.
Таким образом, установка новых звукоснимателей открывает широкие возможности для получения желаемого звука и раскрытия потенциала гитары.
Какие инструменты потребуются для замены звукоснимателя
Для самостоятельной установки звукоснимателя на электрогитару вам понадобится следующий набор инструментов:
- Отвертки разных размеров (крестовые и плоские)
- Паяльник мощностью 40-60 Вт
- Припой и канифоль
- Кусачки для проводов
- Пинцет
- Изоляционная лента
- Гаечные ключи для регулировки высоты звукоснимателя
- Мультиметр для проверки электрической схемы
Кроме того, желательно иметь под рукой фотоаппарат или смартфон, чтобы сделать фото исходной схемы подключения. Это поможет правильно подсоединить новый звукосниматель.
Пошаговая инструкция по установке звукоснимателя
Рассмотрим основные этапы замены звукоснимателя на электрогитаре:
1. Подготовка
- Снимите струны с гитары
- Открутите защитную панель, чтобы получить доступ к электронике
- Сфотографируйте или зарисуйте схему подключения старого звукоснимателя
2. Демонтаж старого звукоснимателя
- Открутите крепежные винты звукоснимателя
- Отпаяйте провода старого звукоснимателя от потенциометров и переключателей
- Извлеките старый звукосниматель из корпуса гитары
3. Установка нового звукоснимателя
- Установите новый звукосниматель в посадочное место
- Закрепите его винтами
- Припаяйте провода нового звукоснимателя согласно схеме
- Проверьте правильность подключения мультиметром
4. Настройка высоты звукоснимателя
- Установите струны на гитару
- Отрегулируйте высоту звукоснимателя относительно струн
- Проверьте звучание и при необходимости скорректируйте высоту
5. Завершение работы
- Установите на место защитную панель
- Проверьте работу всех регуляторов и переключателей
- Настройте гитару и протестируйте звучание нового звукоснимателя
При выполнении всех этапов соблюдайте осторожность, чтобы не повредить детали гитары. Если вы не уверены в своих навыках пайки, лучше доверить эту работу профессионалам.
Настройка высоты звукоснимателя после установки
Правильная настройка высоты звукоснимателя критически важна для получения оптимального звучания. Рекомендуется придерживаться следующего алгоритма:
- Установите гитару в рабочее положение
- Зажмите струну на последнем ладу
- Измерьте расстояние от нижней точки струны до верхней части полюсного наконечника звукоснимателя
- Для хамбакеров оптимальное расстояние составляет 2-3 мм для басовых струн и 1.5-2 мм для высоких
- Для синглов расстояние должно быть немного меньше — 1.5-2.5 мм для басов и 1-2 мм для высоких струн
- С помощью регулировочных винтов добейтесь нужной высоты
- Проверьте звучание на всех струнах и при необходимости скорректируйте высоту
Помните, что слишком близкое расположение звукоснимателя к струнам может привести к искажениям звука. А при большом расстоянии сигнал будет слабым. Поэтому важно найти оптимальное положение экспериментальным путем.
Выбор подходящего звукоснимателя для замены
При выборе нового звукоснимателя для замены следует учитывать несколько ключевых факторов:
- Тип звукоснимателя (сингл, хамбакер, P-90 и т.д.)
- Выходной уровень сигнала (низкий, средний, высокий)
- Характер звучания (винтажный, современный, хай-гейн и т.п.)
- Совместимость с вашей гитарой по размерам
- Материал магнитов (керамика, альнико)
- Сопротивление обмотки
- Бренд и ценовая категория
Рекомендуется предварительно послушать демо-записи интересующих вас моделей звукоснимателей. Также полезно почитать отзывы других гитаристов. Выбирайте звукосниматели известных производителей — это гарантия качества и стабильных характеристик.
Особенности установки звукоснимателей на разные типы гитар
Процесс установки звукоснимателей может немного отличаться в зависимости от типа гитары:
Электрогитара с цельным корпусом (типа Stratocaster, Telecaster)
- Доступ к электронике осуществляется через съемную защитную панель
- Звукосниматели крепятся к панели или корпусу винтами
- Как правило, не требуется сложных модификаций корпуса
Полуакустическая гитара (ES-335 и подобные)
- Доступ к внутренностям через резонаторные отверстия
- Может потребоваться специальный инструмент для работы в ограниченном пространстве
- Будьте осторожны, чтобы не повредить тонкую верхнюю деку
Электроакустическая гитара
- Обычно используются пьезодатчики под порожком
- Замена требует аккуратности, чтобы не повредить деку
- Может потребоваться замена преампа вместе со звукоснимателем
В любом случае, если вы не уверены в своих навыках, лучше доверить установку звукоснимателей профессиональному мастеру. Это убережет вашу гитару от возможных повреждений.
Советы по уходу за звукоснимателями
Чтобы ваши звукосниматели служили долго и сохраняли отличное звучание, соблюдайте следующие рекомендации:
- Регулярно очищайте поверхность звукоснимателей от пыли и грязи мягкой тканью
- Избегайте касания звукоснимателей руками — жир с кожи может вызвать коррозию
- Не допускайте попадания влаги на звукосниматели
- Периодически проверяйте затяжку крепежных винтов
- При хранении гитары используйте чехол, чтобы защитить электронику от пыли
- Раз в год рекомендуется проверять пайку проводов на предмет окисления
При бережном обращении качественные звукосниматели способны прослужить десятилетия без потери характеристик. Регулярный уход позволит вам наслаждаться отличным звучанием вашей гитары долгие годы.
Как подключить звукосниматель к гитаре
Звукосниматели необходимы для любого профессионального гитариста, желающего выступать, участвовать в группах и экспериментировать с возможностями гитарного звука. При этом большинство акустических гитар в своем стоковом состоянии лишены их, а электрогитары далеко не всегда могут похвастаться устройствами достойного качества.
Звукосниматели для акустики необходимы для улавливания колебания гитарных струн и передачи сигнала на внешнее устройство. Иными словами, они позволяют вашему акустическому или электроинструменту звучать громко, разнообразно и интересно. Для электрогитары, не имеющей пустой резонирующей деки данное устройство просто необходимо для того, чтобы извлекать полноценный звук. Для вестерн-гитар, это решение, обеспечивающее возможность изменения звука, использования различных эффектов и выступлений на большой публике.
Сложно перечислить все возможности приборов, однако они позволяют музыканту значительно расширить арсенал своих возможностей.
Многие музыканты не знают, как подключить к гитаре звукосниматель, и при возникновении такой необходимости обращаются к мастерам. Доверить работу специалисту – это решение, но самостоятельная установка не является настолько сложным процессом, чтобы вы не могли сами освоить его.
Для начала необходимо разобраться, как работает звукосниматель и что потребуется от вас в дальнейшем, при работе с ним.
Это довольно сложное и компактное устройство, состоящее из специальных металлических катушек и магнитов, расположенных под струнами. Данные магниты создают постоянное магнитное поле, в котором происходят колебания струны в процессе игры. Такие колебания улавливаются магнитом и передаются на катушки, в которых образуется электрический ток, передающийся в качестве сигнала по кабелю на преобразователь (преамп). В комбо-усилителе сигнал трансформируется в звуковую волну и транслируется с помощью динамика. Здесь же сигнал может быть изменен с помощью разных встроенных пресетов и регуляторов.
В связи с этим, очень важно правильно подключать и размещать приборы, таким образом, чтобы струны точно попадали в предназначенные для них магнитные поля. Приспособления могут иметь различный уровень компрессии, сигнала и амплитудно-частотные характеристики, из-за которых звук, получаемый с помощью конкретного оборудования, будет отличаться.
Типы звукоснимателей
Разумеется, перед тем как установить на гитару звукосниматель, необходимо найти и подобрать подходящую модель, идеально соответствующую вашим представлениям о правильном звуке. Разные модели обладают множеством характеристик и параметров, а разные производители постоянно экспериментируют с новыми сплавами и техническими решениями.
В основном, приборы подразделяются на две основные категории:
· Синглы – модели с одной катушкой, которые характеризуются наличием нескольких магнитов, по количеству струн на инструменте.
· Хамбакеры – они имеют две катушки с противоположной намоткой, и как правило имеют общий рельсовый магнит.
Такие устройства лучше очищают входящий звук от посторонних шумов и различных помех, но при этом имеют и совершенно иное звучание.
На первый взгляд может показаться, что хамбакеры являются следующим витком эволюции музоборудования, и благодаря ним от синглов можно и вовсе оказаться. Однако на деле все не так просто. Любой музыкант хочет получить максимально разнообразнее и качественное звучание, и часто добиться его удается только путем сочетания сразу нескольких различных датчиков. При этом качество определяется не типом, а материалами изготовления и рядом других особенностей, которые производители обычно держат в тайне.
Важно понимать, что идеальных приспособлений не существует. Каждое изделие имеет свои особенности, преимущества и недостатки. Какие-то больше подходят для чистого звука, какие-то идеально звучат с перегрузом.
Как подключить и настроить звукосниматель
Для решения вопроса о том, как подключить к гитаре звукосниматель, понадобиться паяльник, канифоль и припой, так как провода нужно будет соединить в корпусе с периферией, к которой относится переключатель датчиков, переключатели громкости и тона и выход на кабель.
Для акустической гитары
Электрогитарные приборы не подойдут для акустики, так что тут нужно искать специализированный вариант. Есть два основных пути – стандартные магнитоэлектрические датчики или пьезо.
Первые похожи на свои электрогитарные прообразы и также бывают синглами и хамбакерами. Вам даже не особенно придется изучать вопрос о том, как поставить на гитару звукосниматель. Для этого их просто прикручивают к корпусу в районе резонаторного отверстия, таким образом, чтобы от них до струн оставалось небольшое расстояние. Далее провода тянут к нижней части деки, где врезают вход для кабеля, к которому подсоединяется само устройство. В произвольном, удобном для владельца месте, также можно разместить регуляторы громкости и кнопку включения.
Пьезо проще, так как они накладываются на деку сверху, неподалеку от резонаторного отверстия и улавливают вибрации, трансформируя их в звуковой сигнал. Тем не менее, такой вариант не так хорошо улавливает звук, и если для вас это является критичным параметром, то стоит обратить свой взгляд к стандартным моделям.
Для электрогитары
Ответить на вопрос о том, как подключить к гитаре звукосниматель, можно только взглянув на конкретный инструмент и выбранный датчик. Тем не менее, в случае с электрогитарами это проще и удобнее всего. На инструменте уже есть место под датчик, а внутри корпуса, с обратной стороны, располагается отсек, в котором подключается вся электроника.
Если вы купили электрогитару с датчиками, сначала нужно убрать старые. Вы как раз можете рассмотреть, как они были установлены и запомнить схему подключения, для того чтобы точно также припаять свои новые, более качественные и дорогие приборы.
При должном подходе сам процесс замены потребует очень немного времени, и даже без соответствующего опыта, вы обязательно справитесь, руководствуясь обучающими видео.
Для баса
Для того чтобы ответить, как установить на бас-гитару звукосниматели, следует для начала разобраться с их особенностями. Если устройства безрамочные, то к корпусу они крепятся простыми тонкими шурупами, и под них в таком случае очень важно подложить резину или поролон для амортизации.
Впрочем, также существуют изделия на болтах, установка которых в целом сложнее, но и надежнее. Что же касается припайки и подключения, то здесь все делается по аналогии с электрогитарой и даже проще, с учетом того, что для бас-гитары очень часто устанавливают только один прибор и от того электронная схема здесь оказывается несколько проще.
Классические инструменты не слишком часто оснащаются датчиками, так как нейлоновые струны не работают в комплекте с обычными, стандартными устройствами, ведь только металл фиксируется магнитным полем. По этой причине для классики подходит либо пьезо датчик, либо же фиксированный микрофон.
Обычно пьезо приборы довольно просты в плане установки и обладают простой, понятной конструкцией. Тут самое главное подобрать тот вариант для классической гитары, который хорошо подходит под ваш музыкальный вкус и доступный бюджет, ведь здесь есть действительно недешевые и качественные варианты.
Важно не только узнать, как установить на гитару звукосниматель, но и понимать, как проверить качественную работоспособность готового, уже установленного комплекта.
Для этого нужно отталкиваться от особенностей конкретной модели. Самым первым, и очевидным тестом будет подключение гитары с помощью кабеля к комбоусилителю, для проверки звучания и громкости. Высоту магнитов можно менять, но обычно это требуется делать только по отношению к первой и шестой струнам, а в ряде случаев такая тонкая подстройка вообще не нужна.
Каждый прибор важно проверить как в отдельности, так и совместно с другими, если подразумевается параллельное подключение – все должно звучать гармонично, одинаково громко и без серьезных помех. Разумеется, также нельзя допускать хаоса внутри корпуса гитары, все соединения проводов должны быть тщательно заизолированы и уложены таким образом, чтобы дальнейший ремонт или замену можно было выполнить максимально просто и быстро.
Как подзвучить акустическую гитару для работы в ресторане или клубе
Зачем усиливать звучание гитары
Использование подзвучивания акустической гитары зависит от помещения и его акустики.
Очень редко бывает так, что подзвучка не нужна вовсе, хотя у чистого звука хорошей акустической гитары есть своё очарование. Но всё же, для работы в ресторане или подобном заведении следует обзавестись стартовым комплектом акустической аппаратуры по следующим причинам:
- звук должен быть хорошо слышен по всему помещению, причём равномерно, чтобы посетители за дальними столиками не оказались «вне игры»;
- качественное усиление звука гитары донесёт до аудитории все нюансы звучания и красоту Вашей игры;
- с помощью техники можно украсить, обогатить и улучшить звук даже не самой лучшей акустической гитары.
Чем подзвучить акустическую гитару
1. Начнём с начала: микрофон или звукосниматель?
Звукосниматель имеет два преимущества: он невелик и удобен, однако для качественного съёма звука потребуется достаточно дорогое устройство (от 40 до 500 долларов). Потратив время на покупку даже хорошего звукоснимателя (DiMarzio Seymour, Fishman, Duncan, Schaller или EMG) и выбирая его по согласованности со звуком своей гитары, всё же добиться чисто акустического звучания не получится.
Магнитоэлектрические или пьезоэлектрические звукосниматели удобны тем, что дают больше свободы движений и не «заводятся», как микрофоны. Но их установка и предварительный усилитель потребуют дополнительных расходов.
Микрофон можно купить гораздо дешевле, такие недорогие микрофоны как Shure, AKG или Sennheiser (от 25 до 50 долларов) вполне выручат на первое время, выдавая вполне приличный звук. Плюс микрофонная стойка за 25-30 долларов. Однако будет лучше приобрести специальный микрофон для акустической гитары, дающий более реалистичный звук.
Хороший микрофон с внешним расположением либо устанавливается на деке возле резонаторного отверстия, либо крепится к корпусу гитары. За 120-150 долларов можно приобрести американский Mini-Flex компании Donnel.
Внутренний микрофон, расположенный внутри корпуса, имеет ярко выраженную резонансную неравномерность, поэтому он служит как дополнительный звукосниматель для придания звуку глубины и объёма. Пример – пара, состоящая из конденсаторного микрофона Crown ($140) и пьезозвукоснимателя Fishman.
Обычно, к микрофону и звукоснимателю в комплекте прилагается неплохой кабель длиной 3,5 м, что вполне достаточно для гитариста в ресторане. Но если потребуется более длинный кабель, то не стоит до длины в 10-15 м особенно переплачивать за бренды. Проследите, чтобы он был не слишком тонким и симметричным, то есть две отдельные жилы в общем экране (для уменьшения помех и наводок).
Микрофон, обеспечивая наиболее качественное и чистое звучание, имеет и минус – возникновение обратной связи при необходимости сильного усиления и неправильном его расположении.
2. Микшер и усилитель.
Для начала неплохо купить даже совмещённое устройство, в котором есть возможность регулировать не только громкость, но и тембр звучания. Лучше, если эквалайзер (темброблок) будет включать в себя не две полосы (низкие и высокие частоты), а больше, чтобы легче было подстроить звук гитары под акустику помещения. Во многих таких устройствах даже есть некоторые возможности обработки звука, такие как Delay, Echo и другие, способные значительно украсить звук.
3. Акустические системы.
Используя подзвучку, не стоит экономить на звуке колонок (их и называют акустическими системами). В конечном итоге именно они дают конечный результат – красивый гитарный звук. Все предыдущие звенья, будь они самого лучшего качества, не будут играть никакой роли, если акустика низкосортная.
Пусть колонки будут не самой большой мощности, но исключительного качества: от хороших бытовых Sony, Pioneer или подобных, до профессиональных брендов Peavey или Electro-Voice.
4. Комбоусилители.
Отличное решение для гитариста – всё в одном! Behringer, Ibanez, Roland, Vox, Marshall и многие другие за 60-500$ уже приготовили для работы на акустической гитаре комплексное решение всех проблем.
Пример схемы подключения подзвучки для акустической гитарыТаким образом, если у Вас нет комбоусилителя, и покупать его нет смысла, то схематично подключение оборудования может выглядеть так:
Для улучшения звука позже стоит приобрести комплект, состоящий из отдельного микшера и усилителя.
К тому же, это позволит использовать частичные фонограммы и минусовки для работы в ресторане на более высоком уровне, сочетая чисто гитарные произведения с эстрадными, в которые будет вплетаться чарующий звук Вашей акустической гитары.
Как установить хамбакеры
(Изображение предоставлено: Будущее)Знаешь, как допустимо иметь кучу гитар ? Мы все знаем это, потому что все они чувствуют, выглядят и звучат по-разному. Так что, возможно, замена звукоснимателя старой гитары будет отличным способом омолодить и вылечить синдром приобретения гитары хотя бы на некоторое время…
Что вам понадобится
(Изображение предоставлено: Будущее) • Новый звукосниматель
• Пружины захвата
• Pickup bolts
• Ph2 Screwdriver
• 40 Watt soldering iron
• Solder
• Soldering iron tip cleaner
• Wire cutters
• Soldering handy helper clip
•
• Инструмент для зачистки проводов (для других типов проводов) Термоусадочная трубка (для некоторых типов звукоснимателей)
Уровень квалификации: средний
Хотя звукосниматели не могут изменить акустический звук гитары, они в первую очередь отвечает за тональность и выходной уровень вашей гитары при подключении.
В этой статье мы расскажем, как установить собственный звукосниматель без необходимости платить за это кому-то другому.
Какой пикап? Слишком много звукоснимателей на выбор, и из-за этого может быть очень трудно выбрать! Нашими критериями были размер хамбакера и традиционный звук.
Сегодня мы устанавливаем хамбакер Seymour Duncan Seth Lover Model P.A.F на гитару Hofner Shorty. Это правда, что у этой гитары не так много корпуса, поэтому этот звукосниматель будет долгожданным обновлением, и владелец сделал прекрасный выбор. Поторопимся…
- Ищете новый хамбакер? Взгляните на наш путеводитель по лучшим звукоснимателям для электрогитар, которые вы можете купить сегодня
Шаг 1
(Изображение предоставлено Future) Прежде всего, давайте войдем в полость управления. У этого Hofner Shorty есть передняя защитная пластина с элементами управления; кишки там. У нас есть мастер-громкость и мастер-тон с проводами от звукоснимателя к разъему jack и к заземлению струнодержателя — довольно простая схема.
Шаг 2
(Изображение предоставлено Future)Теперь давайте достанем старый хамбакер. Этот, как и большинство хамбакеров, удерживается на месте кольцом звукоснимателя. Он имеет четыре винта по краю, которые нужно отвинтить и сохранить.
Посмотрите, не длиннее ли одни, чем другие — это необходимо, если кольцо звукоснимателя наклоняется, как у нас.
Шаг 3
(Изображение предоставлено Future)Расположите провода так, чтобы вы могли их хорошо рассмотреть. Сфотографируйте текущую проводку. Это подойдет для нашей точки восстановления на случай, если что-то пойдет не так или случайно оторвется другой провод.
Еще лучше было бы начертить схему его подключения на бумаге. Береженого Бог бережет!
Шаг 4
(Изображение предоставлено Future) Пришло время поиграть в обезвреживание бомб — перережьте ТОЛЬКО провода звукоснимателя! Тщательно проследите их до пикапа. Наша гитара с одним звукоснимателем имеет один кабель с двумя проводами внутри (экранированный кабель).
Он несет «горячий» сигнал (в нашем случае белый) и сигнал заземления, который оплетает «горячий» провод. Отрежьте их и снимите старый звукосниматель.
Шаг 5
(Изображение предоставлено Future)Распакуйте свой прекрасный новый пикап. Здесь нам нужно установить хамбакер Seymour Duncan Seth Lover SH-55B, и это восхитительно. В упаковке могут быть новые пружины и винты — проверьте, подходят ли винты. Наш звукосниматель поставлялся с новым красивым кольцом для звукоснимателя, но, к сожалению, он подходит для Les Paul, а не для Hofner с плоским верхом.
Шаг 6
(Изображение предоставлено в будущем) Положите новый звукосниматель на место и посмотрите, сколько кабеля вам нужно. От нашего звукоснимателя идет еще один экранированный кабель; однако внешний заземляющий провод оголен и будет проблемой, если он коснется других частей цепи. Более короткий кабель в любом случае уменьшает емкость, поэтому это ограничивает ненужное затухание высоких частот.
Шаг 7
(Изображение предоставлено Future)Вот как вы подготавливаете плетеный кабель в стиле Gibson. Проткните сплетенный заземляющий провод и оторвите его часть — это обнажит центр ткани с горячим проводом внутри. Тканевую проволоку можно отодвинуть назад пальцами. Разогрейте паяльник и залудите концы подготовленных проводов.
Шаг 8
(Изображение предоставлено в будущем)Расположите звукосниматель в правильном направлении в соответствии с полюсными наконечниками и наклоном на кольце звукоснимателя. Вставьте один болт в отверстие кольца звукоснимателя. Нагрузите пружину и сожмите ее ногтем. Удерживая звукосниматель, кольцо и винт одной рукой, вы можете выровнять крошечную резьбу болта с хамбакером.
Шаг 9
(Изображение предоставлено Future) Теперь иди и подними пружину, откуда бы она ни звенела, и попробуй еще раз! Зарядить хамбакеры всегда неудобно. Пришло время припаять его. Припаяйте горячий провод к левой ножке регулятора громкости, а плетеный заземляющий провод — к корпусу горшка.
Поскольку мы уже залили новые провода датчика, это простая операция.
Шаг 10
(Изображение предоставлено Future)Прежде чем двигаться дальше, давайте проверим. Было бы досадно, если бы пришлось откручивать все, чтобы исправить глупую ошибку. Подключите и включите усилитель, увеличьте громкость и тембр гитары и слегка постучите по звукоснимателю отверткой. Это должно вызвать шум через усилитель. Громкость и тон тоже будут работать. Шаг 11 Мы используем хорошие новые черные, так как отверстия в древесине подходили. Установите несколько струн, а затем снимите защитный слой со звукоснимателя. Прекрасный!
Шаг 12
(Изображение предоставлено Future) Пока не играйте! Вы можете быть разочарованы, пока высота захвата не будет установлена правильно! Высота резко меняет тональность на некоторых звукоснимателях; примерно 3,5 мм от струн — хорошая отправная точка. Некоторые более мощные магниты могут втягивать струну, поэтому используйте слух и будьте осторожны с этой настройкой.
Играй и наслаждайся своим новым звукоснимателем!
Лучшие на сегодняшний день предложения звукоснимателей для хамбакеров для электрогитар
(откроется в новой вкладке)
Seymour Duncan Sh5 JB
(откроется в новой вкладке)
(откроется в новой вкладке)
109 фунтов стерлингов
(откроется в новой вкладке)
Просмотреть предложение (откроется в новой вкладке)
Посмотреть все цены
(открывается в новой вкладке)
EMG Metal Works JH James Hetfield
(открывается в новой вкладке)
(открывается в новой вкладке)
179 фунтов стерлингов
(открывается в новой вкладке)
View Deal (открывается в новой вкладке) вкладка)
Посмотреть все цены
(откроется в новой вкладке)
Bare Knuckle Black Hawk
£339
View Deal
20 See all3 price
(открывается в новой вкладке)
Fishman Fluence Modern Humbucker
(открывается в новой вкладке)
(открывается в новой вкладке)
173 фунтов стерлингов
(открывается в новой вкладке)
View Deal (открывается в новой вкладке) )
Посмотреть все цены
(откроется в новой вкладке)
Seymour Duncan Pearly Gates
(открывается в новой вкладке)
(открывается в новой вкладке)
278 фунтов стерлингов
Посмотреть цены (открывается в новой вкладке)
Посмотреть все
Спасибо, что прочитали 5 статей в этом месяце*
Присоединяйтесь сейчас, чтобы получить неограниченный доступ
США по цене 3,99 доллара США в месяц или 39 долларов США в год
Великобритания по цене 2,99 фунта стерлингов в месяц или 29 фунтов стерлингов в год
Европа по цене 3,49 евро в месяц или €34,00 в год
Уже есть учетная запись? Войдите здесь
*Читайте 5 бесплатных статей в месяц без подписки
Присоединяйтесь, чтобы получить неограниченный доступ
Цены от 2,99 фунтов стерлингов/3,99 долларов США/3,49 евро
У вас уже есть аккаунт? Войдите здесь
Мы будем рады оставаться на связи.
Зарегистрируйтесь в команде The Pick, чтобы сообщать вам отличные новости, материалы и предложения.
Джек управляет независимой мастерской по настройке и ремонту гитар в Манчестере, Англия. Он обслуживает музыкантов северо-запада Англии, работая над электрогитарами, бас-гитарами, акустическими гитарами и многим другим. Джек ведет колонку «Почини свою гитару» в журнале Total Guitar с 2017 года.
Как заменить звукосниматели на гитаре: шаг за шагом с советами
Замена звукоснимателей на гитаре — это простой способ улучшить звучание и создать инструмент, более соответствующий вашим потребностям. Хотя вы можете заплатить кому-нибудь за замену звукоснимателей на вашей гитаре, это хороший навык, которому можно научиться. Если у вас есть паяльник, вы удивитесь, насколько это просто.
В этом руководстве мы рассмотрим пошаговые инструкции по безопасной замене звукоснимателей.
Попутно я поделюсь некоторыми полезными советами, которые помогут избежать головной боли и сохранить вашу гитару в безопасности.
Зачем менять звукосниматели на гитаре?
Звукосниматели вашей электрогитары являются наиболее важным аспектом звучания вашей гитары. Хотя среди гитаристов ведется множество споров о том, как дерево, струны и фурнитура гитары влияют на звук, о звукоснимателях споров нет. Звукосниматель хорошего качества может дать дешевой гитаре отличный звук. Вот как решить, следует ли вам менять звукосниматели в зависимости от типа вашей гитары:
Высококачественные гитары
Высококачественные гитары обычно поставляются со звукоснимателями отличного качества. Скорее всего, если у вас есть гитара за 3000 долларов, вы будете довольны качеством звукоснимателей. Единственный случай, когда гитарист с высококачественной гитарой может подумать о смене звукоснимателей, — это добиться другого типа тона. Ваши предпочтения тона могут меняться со временем, и тип звукоснимателя, который вам нужен, может потребоваться изменить.
Если вам нравятся ощущение и внешний вид вашей гитары, но не совсем нравится звук, стоит задуматься о смене звукоснимателей.
Гитары среднего диапазона
Звукосниматели в гитарах среднего диапазона могут ошибаться, в зависимости от производителя. Некоторые бренды вкладывают большую часть денег в гитары среднего класса в качество древесины и качество сборки. Это означает, что они срезают углы с пикапами. С гитарами среднего диапазона вы, вероятно, увидите что-то вроде звукоснимателей «Duncan Designed». Эти звукосниматели используют торговую марку Duncan, но переданы на аутсорсинг иностранному производителю. Они будут звучать лучше, чем безымянные стоковые звукосниматели, но они не совсем «настоящие». Думайте об этом, как о сравнении Fender и Squier, они могут выглядеть одинаково, но есть большая разница в качестве.
Если ваша гитара находится в среднем диапазоне, вы, вероятно, заметите серьезное улучшение тона при обновлении звукоснимателей.
Недорогие гитары
Нет ничего плохого в игре на недорогих гитарах. Не каждый может позволить себе гитару за $3000+. Многие гитаристы начинают как новички с недорогих гитар. По мере того, как вы будете развивать свои уши, вы начнете жаждать лучшего звука. В недорогих гитарах используются самые дешевые звукосниматели. Замена звукоснимателей значительно улучшит звучание вашей гитары.
Реальный вопрос, который вам нужно решить, заключается в том, хотите ли вы обновить свою гитару или перейти на более качественную гитару. Для большинства недорогих гитар вам, вероятно, будет гораздо лучше вложить деньги в новую гитару.
С другой стороны, если вы хотите сохранить свою старую гитару для начинающих по сентиментальным причинам (у меня все еще есть моя), смена звукоснимателей может значительно повысить удовольствие от игры на ней.
Выбор подбираемых предметов для улучшения
На выбор предлагается бесчисленное множество подбираемых предметов.
Проблема с заменой звукоснимателей заключается в том, что вы не сможете услышать, как они звучат на вашей гитаре, пока не вставите их на место. Это не педаль, которую можно попробовать в магазине и знать, чего ожидать.
Какой тон вам нужен?
Это хорошая отправная точка при выяснении, до каких звукоснимателей модернизироваться. Лучше думать о том, что вы хотите от звукоснимателей, чем смотреть на то, что популярно. Не позволяйте рекламе пикапов принимать решения за вас. Сначала подумайте, какой тип тона вам нужен, а затем ищите звукосниматели, соответствующие этому тону.
Самый простой способ сделать это — подумать о музыке, которую вы слушаете, и о тоне, который используют эти гитаристы. Затем вы можете посмотреть, какие звукосниматели используют эти гитаристы и соответствуют ли эти звукосниматели вашим потребностям.
Отзывы и популярность
Рекламщики пикапов всегда стараются продвигать свои последние пикапы как лучшие из когда-либо сделанных.
Затем все покупают их по полной цене при выпуске вместо того, чтобы покупать пикапы за полцены по распродаже несколько лет назад. Имейте это в виду, когда будете проводить исследование — производители звукоснимателей хотят, чтобы вы покупали новейшие звукосниматели.
Проблема с покупкой новейших звукоснимателей заключается в том, что они еще не прошли испытание временем. Было много случаев, когда новый пикап был раскручен только для того, чтобы через несколько лет о нем забыли. Вместо того, чтобы поддаться ажиотажу, изучите обзоры звукоснимателей, которые выпускаются не менее года. Люди по-прежнему довольны ими и говорят о них так же много, как и после релиза? Или люди перешли на что-то другое?
Есть звукосниматели, которые по прошествии 5-10 лет остаются популярными. Покупка одного из этих звукоснимателей будет хорошим выбором, поскольку они имеют проверенный послужной список. Покупка нового пикапа сразу после его выпуска — это азартная игра. Вы можете получить драгоценный камень, или это может быть просто еще один пикап, о котором забудут через несколько лет.
Активные или пассивные звукосниматели
В большинстве случаев вы, вероятно, захотите использовать тот тип звукоснимателей, который уже установлен на вашей гитаре. Ниже приведены пошаговые инструкции по установке пассивных звукоснимателей.
Если у вас есть активные звукосниматели на вашей гитаре или вы хотите перейти на активные звукосниматели, вам потребуется выполнить другой процесс для обновления звукоснимателей.
Узнайте все, что вы хотели бы знать об активных звукоснимателях в этом руководстве, чтобы увидеть, как они сравниваются с пассивными звукоснимателями и подходит ли вам переход на активные звукосниматели.
Как я выбирал новые звукосниматели
Недавно я решил обновить звукосниматели в своем семиструнном PRS (читайте мой обзор PRS SVN здесь). Это гитара среднего диапазона, и, как объяснялось ранее, гитары среднего диапазона, как правило, используют более дешевые звукосниматели.
Хотя я был очень доволен качеством звукоснимателей, я купил эту гитару, чтобы использовать ее в качестве основной семиструнной струны для записи.
Так что перед покупкой гитары я знал, что заменю звукосниматели на что-нибудь получше. Мне нравится внешний вид гитары, но я хотел, чтобы звук был наилучшего качества. Для среднечастотной гитары это означало модернизацию звукоснимателей.
Основная музыка, которую я играю на своей семиструнной, исходит от Стива Вая, Джо Сатриани и Джона Петруччи из Dream Theater. Многие звукосниматели, разработанные для 7-струнной гитары, ориентированы на плотные ритмические тона. Мое внимание было больше сосредоточено на отличном ведущем тоне. Так что я посмотрел на звукосниматели, которые гитаристы используют на своих 7 струнах. У Стива Вая есть звукосниматели DiMarzio Evolution 7. Отзывы говорят, что они отлично подходят для свинца, но не для металла.
Поскольку я играю в Dream Theater, имело смысл проверить звукосниматели Джона Петруччи. Его последний фирменный звукосниматель для его 7-струнной струны — DiMarzio Illuminator 7. Они выпускаются уже несколько лет и имеют хорошие отзывы.
Но его предыдущий набор, комбинация DiMarzio LiquiFire 7 и Crunch Lab 7, до сих пор остается лучшим выбором среди гитаристов. Я решил взять этот набор, потому что он выдержал испытание временем.
Инструменты для обновления звукоснимателей
Замена звукоснимателей на гитаре — довольно простая работа, для которой не требуется много инструментов. Возможно, у вас уже есть все, что вам нужно.
Вот инструменты, необходимые для смены звукоснимателей:
- Паяльник и припой
- Крестообразная отвертка
- Нож X-acto или любое острое лезвие
- Кусачки
- Большая ткань или тряпка (для защиты гитары при необходимости)
Паяльник, вероятно, единственный инструмент, которого нет у большинства людей. Если у вас его нет, они дешевы и удобны (посмотрите на этот комплект паяльника).
Шаг 1. Найдите подходящее рабочее место
У вас будет доступ к обеим сторонам вашей гитары, поэтому вам нужно найти место, где вы сможете работать с ней, не стуча ею.
Чистый стол подойдет. Я решил работать со своей гитарой на полу с ковровым покрытием, чтобы не поцарапать корпус.
Соберите все свои инструменты и подготовьте их к работе. Вот инструменты, которые я использовал для замены звукоснимателей:
Вы можете заметить небольшой потенциометр на фотографии выше. При обновлении своих звукоснимателей я также заменил двухтактный потенциометр моей гитары на двухтактный потенциометр, о котором я расскажу в следующем руководстве.
Шаг 2. Делайте фотографии и делайте заметки
Хотя есть вероятность, что вы будете довольны своими новыми звукоснимателями, полезно знать, как вернуть гитаре ее нынешний вид. В будущем вы, возможно, захотите продать свою гитару со стандартными звукоснимателями или захотите вернуться к исходным звукоснимателям по другим причинам.
Я рекомендую сделать фото, чтобы вы могли видеть текущую высоту ваших звукоснимателей, как показано ниже:
Высота звукоснимателей играет важную роль в вашем звуке, поэтому сделать фото и измерить расстояние — хорошая идея.
.
Снимите заднюю панель гитары, чтобы получить доступ к проводке:
Если вы впервые имеете дело с проводкой, вид всех проводов может показаться немного пугающим:
Не переживайте – как вы увидите, это легкая работа. Сфотографируйте проводку с нескольких ракурсов, чтобы у вас была запись текущей проводки.
Также неплохо было бы написать краткую схему проводки. Если что-то пойдет не так при обновлении, вы можете легко обратиться к своей схеме, чтобы отменить то, что вы сделали, или выяснить, что не так. В зависимости от того, что вы обновляете, вы можете использовать эту схему для смены звукоснимателей.
Рисование диаграммы также поможет вам понять, с чем все связано. Вносить изменения в проводку намного проще, если вы понимаете, к чему все подключено. Вот диаграмма, которую я набросал из текущей проводки моей гитары:
Это некрасиво, но охватывает все, что мне нужно знать, если я застряну или захочу вернуться к оригинальным звукоснимателям. Убедитесь, что вы указали цвета каждого провода и его происхождение (например, звукосниматели грифа или бриджа).
Когда вы будете довольны тем, что у вас достаточно фотографий и заметок о текущей настройке, вы можете перейти к следующему шагу.
Шаг 3: Снимите струны
Я использовал функцию автоматического разматывания тюнера Roadie 2, чтобы размотать струны, но вы можете легко разматывать их вручную, пока они не ослабнут, а затем перерезать их кусачками.
Я решил оставить эти струны, так как хотел протестировать новые звукосниматели с теми же струнами, что и со старыми звукоснимателями. Но в целом смена звукоснимателей — это хорошая возможность перейти на новый набор струн.
В зависимости от вашего моста, вы можете снять все седла, если они могут перемещаться и вызывать повреждения.
Шаг 4. Очистите гитару
Сняв струны, вы можете почистить гриф и корпус гитары. Удалите всю грязь и грязь с грифа, очистите бридж и головку грифа и отполируйте лады.
Полировка ладов и чистка грифа могут значительно улучшить качество игры. Если у вас тусклые лады, хорошенько почистите их, пока не получите зеркальный блеск. Вы будете удивлены, насколько легче будет играть бэнды и вибрато с полированными ладами.
Шаг 5: Отпаяйте проводку звукоснимателя
Переверните гитару и найдите точки, к которым подключаются провода звукоснимателя. Нагрейте паяльник и прижмите его к любой точке, где вы хотите удалить провод. Через несколько секунд вы должны заметить, что припой превратился в жидкость. Затем вы можете потянуть провод и удалить его из припоя.
Я настоятельно рекомендую использовать тряпку или любой другой подходящий предмет и положить его на корпус гитары. Последнее, что вам нужно, это поскользнуться, и горячий паяльник оставит след на вашей гитаре.
Шаг 6: Снимите звукосниматели
Как только все провода звукоснимателей полностью свободны, вы можете перевернуть гитару, чтобы снять звукосниматели. В большинстве случаев вам нужно будет удалить пару винтов, удерживающих звукосниматели на месте. Моя гитара имеет монтажные кольца вокруг звукоснимателей, поэтому мне нужно было сначала удалить эти четыре винта.
После того, как вы отвинтите крепежные винты, вы можете осторожно протянуть провод через корпус, чтобы полностью снять звукосниматели.
Шаг 7: Установите новые звукосниматели
Если у вас есть кольца звукоснимателей, как у моей гитары, сначала установите новые звукосниматели в кольца. Надеюсь, они идеально подойдут. Моих не было. Крепежные отверстия на моих новых звукоснимателях были шире, чем у оригинальных звукоснимателей, что означало не только то, что крепежные винты едва подходили, но и звукосниматели не помещались в полость корпуса. Мне пришлось подпилить край монтажной пластины звукоснимателя, чтобы они подошли. Надеюсь, с вами этого не случится, но это хороший пример того, почему вам следует провести некоторое исследование, прежде чем покупать звукосниматели на замену.
После установки звукоснимателей в кольца протяните провод звукоснимателя через отверстие по направлению к задней полости:
Осторожно потяните провод сзади, когда установите звукосниматель на место. Замените крепежные винты, чтобы удерживать звукосниматели на месте.
Хороший совет при работе с винтами на гитаре — защитить себя от проскальзывания. Один маленький промах, и вы хорошенько поцарапаете свою гитару. Держите конец отвертки, как я делаю на фотографии выше, гарантирует, что вы не соскользнете.
Шаг 8. Разберитесь с проводкой
Существует множество способов подключения гитары. Для разных настроек требуется разная проводка, поэтому для гитары в стиле Les Paul потребуется совсем другая схема проводки по сравнению с гитарой в стиле страт. Существуют также различные способы подключения звукоснимателей для доступа к различным параметрам тона. Если вы используете хамбакеры, вы можете «разделить» катушки, чтобы получить доступ к звукам синглов, вы можете включить их параллельно или последовательно. Подумайте о том, что вы хотите от своих звукоснимателей, и это поможет вам сузить схемы подключения, чтобы найти тот, который подходит именно вам.
Цветовые коды проводов датчика
Во многих случаях все, что вам нужно сделать, это скопировать схему, и все готово. Но, к сожалению, каждый производитель звукоснимателей использует разные наборы цветовых кодов для своих проводов. Вот четыре примера различных цветовых кодов:
Как видите, это может привести к путанице. Я рекомендую поискать в Google цветовые коды звукоснимателей, которые вы хотите установить. Я устанавливаю звукосниматели DiMarzio, поэтому на диаграмме выше показаны цвета:
- Красный: «Северный старт». Это «горячий» выход или плюс (+)
- Черный: «Северная отделка». Это конец проводки северного пикапа (-)
- Белый: «Южная отделка». Это конец южной проводки звукоснимателя (-)
- Зеленый: «Южный старт».
Это начало южной проводки датчика и массы . - Неизолированный провод: Земля
Во всех звукоснимателях оголенный провод всегда заземлен. Этот неизолированный провод должен быть подключен к цветному заземляющему проводу — в этом примере мне нужно было подключить зеленый провод к неизолированному проводу, как показано ниже:
В большинстве случаев при установке проводки вам также будет предложено соединить провода «Северный конец» и «Южный конец» вместе. В этом примере мне нужно было соединить белый и черный провода вместе, как показано выше.

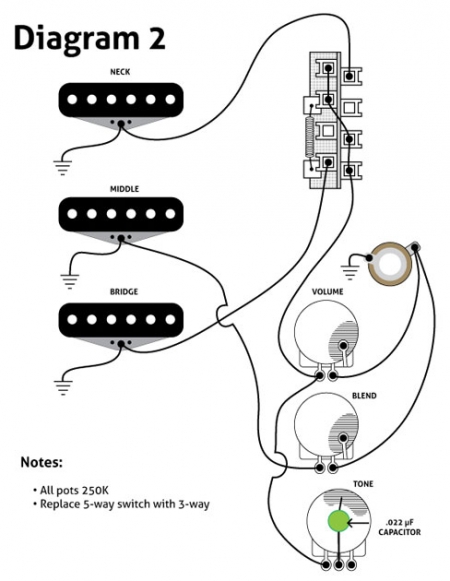

Схемы подключения
Если вы ничего не меняете в своей установке, кроме звукоснимателей, вы должны иметь возможность скопировать схему, которую вы сделали для предыдущей схемы подключения на шаге 2. Все, что вам нужно сделать, это выяснить, какие цвета подходят до цветов старых пикапов.
Взгляните на схему проводки моего старого датчика и посмотрите, сможете ли вы определить цвета проводов датчика (например: положительный, отрицательный, земля):
Сначала это может показаться запутанным, но если вы научитесь поймите эту диаграмму, и вам будет намного легче работать на собственной гитаре.
Большие серо-черные блоки с «шеей» и «бриджем» — это провода, идущие от звукоснимателей. Взгляните на четыре провода, выходящие из каждого звукоснимателя, и попытайтесь понять, что это за провод.
Вы могли заметить, что я пометил черные провода «GND» для заземления. Я сразу понял, что они заземлены по двум причинам: (1) черный провод был соединен с оголенным проводом, (2) черный провод был подключен к задней части компонентов, как показано ниже:
Выделенные капли припоя на задней части регулятора громкости, селектор звукоснимателей и регулятор тембра (не показан) соединены вместе. Это то, что мы называем «земляной петлей». Подключение заземляющих проводов к задней части этих компонентов помогает снизить шум, поэтому важно сделать это правильно. Я рассказываю об этом в своем руководстве по устранению гитарного гула, гудения и шума. Все компоненты соединены вместе в контуре заземления, включая бридж и струны (есть тонкий провод, который соединяется с этим контуром от моста). Вот почему, когда вы прикасаетесь к своим струнам или любым металлическим ручкам громкости, вы слышите уменьшение шума.
Итак, черные провода от моих старых звукоснимателей — это провода заземления (или южный пуск), а как насчет остальных трех проводов?
Вы могли заметить, что зеленый и белый провода подключаются к одной и той же точке. Это называется «последовательной связью», как показано на предыдущей диаграмме. Это означает, что зеленый и белый провода являются проводами севера и юга. Таким образом, красный провод остается проводом «Северный старт» или горячим выходом.
Посмотрите, сможете ли вы определить цвета ваших старых проводов датчика (без сверки со схемой). Как только вы узнаете, для чего предназначен каждый провод, вам будет намного проще перейти на новые звукосниматели.
В этом примере, поскольку я знаю, что делает каждый провод, я могу легко сопоставить провода моего нового звукоснимателя с правильными позициями. Если вы хотите сохранить те же настройки, что и сейчас, вы можете сделать то же самое.
Если вы хотите изменить конфигурацию вашего звукоснимателя (например, вы хотите добавить разделение катушек), вам нужно будет найти правильную схему подключения для того, на что вы хотите изменить. Вот страница электрических схем Сеймура Дункана, где вы можете искать различные настройки. Вот электрические схемы ДиМарцио. Каждый производитель звукоснимателей должен иметь схемы на своем веб-сайте, поэтому воспользуйтесь быстрым поиском, чтобы найти подходящую схему для вас. Даже если вы не можете найти подходящую схему для звукоснимателей вашей марки, вы легко можете использовать схему любой другой марки , если вы знаете, как цветовые коды ваших звукоснимателей сравниваются с .
Шаг 9: Подсоедините новые провода
Это очень важный шаг, так что не торопитесь. Плохая пайка соединения может вызвать проблемы со звуком. Последнее, что вам нужно, это чтобы внутренний провод оборвался во время выступления, и ваш гитарный сигнал полностью отключился. Научившись правильно паять, вы получите наилучшие результаты от ваших новых звукоснимателей.
Видео ниже дает краткое объяснение и демонстрацию хорошей техники пайки:
Если у вас возникнут какие-либо проблемы или вам нужно что-то более подробное, видео ниже содержит отличную информацию. Например, если вы обнаружите, что припой не прилипает к проводам, это видео объясняет, почему.
Вот несколько советов, которые следует учитывать при пайке:
- Держите гитару в безопасности. Защитите корпус гитары от паяльника тканью или тряпкой.
- Удалите потенциометры тона/громкости, если вы не можете до них дотянуться. Если вы не можете добраться до наконечников на потенциометрах, не расплавив другие провода на паяльнике, возможно, вам лучше снять потенциометры. Я сделал это с помощью ручки тона, и припаять провода к кастрюле было намного проще.
- Не вдыхайте пары. Работайте в хорошо проветриваемом помещении и избегайте вдыхания во время пайки.
- Используйте подставку для паяльника. Вы хотите иметь возможность положить паяльник в безопасное место, где он не упадет и не прожжет что-нибудь.
- Потренируйтесь, если нужно . Если вы не привыкли к пайке, попробуйте потренироваться с запасным проводом, прежде чем пробовать его на своей гитаре.
Паять несложно, но важно правильно. Так что не торопитесь, посмотрите несколько обучающих видео и не расстраивайтесь, если у вас не получится с первого раза. Вы всегда можете отменить то, что вы сделали, и начать заново, если вам нужно.
Шаг 10: Проверьте свою гитару
В первый раз, когда я перемонтировал одну из своих гитар, я заменил заднюю пластину, переставил струны и настроил ее. Затем, когда я подключил его и начал играть, я понял, что неправильно подключил селектор звукоснимателей. Проверьте свою гитару, прежде чем заменить струны или закрыть полость.
Вам не нужно перетягивать гитару, чтобы проверить проводку. Все, что вам нужно, это ваша отвертка.
Подключите гитару к усилителю, затем слегка коснитесь отверткой винтов звукоснимателя. Вы должны услышать легкий «стук» на неактивном звукоснимателе и более громкий «стук» на активном звукоснимателе. Будет очевидно, какой пикап активен.
Просмотрите все настройки звукоснимателя, чтобы убедиться, что все подключено правильно. Проверьте ручки громкости и тона и все остальное, например, разделение катушек. Прислушайтесь к любому необычно громкому гудению, гудению или шуму, которого вы раньше не слышали.
Если что-то не так, переверните гитару и внимательно сравните проводку со схемой. Проверьте каждую точку пайки и убедитесь, что все подключено правильно.
Шаг 11. Перетяните гитару
Если вы уверены, что подключили гитару правильно, теперь вы можете закрыть полость и перетянуть гитару. Отрегулируйте высоту звукоснимателя в соответствии с тем, с чего вы начали, а затем после игры вы сможете решить, нужно ли вам его менять или нет.
Если вы впервые обновляете свои звукосниматели, вы можете быть шокированы тем, насколько улучшился ваш звук.
