Как подобрать сечение кабеля. Как правильно подобрать сечение кабеля по мощности и току: полное руководство

Как выбрать оптимальное сечение провода для электропроводки. Какие факторы нужно учитывать при расчете. Как рассчитать сечение кабеля по мощности и току. Таблицы для быстрого подбора сечения.

Зачем нужно правильно подбирать сечение кабеля

Правильный выбор сечения кабеля — один из важнейших этапов проектирования электропроводки. От этого зависит:

• Безопасность эксплуатации — при недостаточном сечении провод может перегреваться
• Надежность работы электрооборудования — при падении напряжения из-за тонкого провода техника может выходить из строя
• Экономичность — слишком толстый кабель приводит к неоправданным затратам
• Удобство монтажа — чрезмерно толстый провод сложнее прокладывать

Поэтому к подбору сечения нужно подходить ответственно, учитывая все факторы.

Основные факторы при выборе сечения кабеля

При расчете оптимального сечения провода необходимо учитывать следующие параметры:

• Максимальная мощность подключаемых электроприборов
• Рабочий ток в линии
• Способ прокладки кабеля (открытый или закрытый)
• Длина кабельной линии
• Материал жил (медь или алюминий)
• Тип изоляции кабеля
• Температура окружающей среды

Рассмотрим подробнее, как эти факторы влияют на выбор сечения.

Расчет сечения кабеля по мощности нагрузки

Самый простой способ подобрать сечение — по суммарной мощности подключаемых электроприборов. Для этого нужно:

1. Сложить мощности всех потребителей на линии
2. По таблице определить минимальное допустимое сечение для данной мощности

Например, если суммарная мощность составляет 3 кВт, то по таблице для медного провода выбираем сечение 1,5 мм².

Таблица выбора сечения медного кабеля по мощности нагрузки

Сечение, мм²	Мощность, кВт
1,5	до 3,5
2,5	3,5-5,5
4	5,5-7
6	7-9
10	9-12

Важно. Данные в таблице приведены для скрытой проводки. Для открытой прокладки допустимая мощность выше на 25-30%.

Как рассчитать сечение провода по току

Более точным является расчет по максимальному рабочему току. Для этого:

1. Рассчитываем ток по формуле: I = P / U, где P — мощность, U — напряжение
2. По таблице выбираем минимальное сечение для полученного значения тока

Например, для мощности 3 кВт при напряжении 220 В ток составит: I = 3000 / 220 = 13,6 А

По таблице для тока 13,6 А выбираем сечение 1,5 мм².

Таблица выбора сечения медного кабеля по току

Сечение, мм²	Допустимый ток, А
1,5	до 16
2,5	16-25
4	25-32
6	32-40
10	40-50

Влияние способа прокладки на выбор сечения кабеля

Способ монтажа электропроводки существенно влияет на охлаждение кабеля и, соответственно, на его допустимую нагрузку:

• При открытой прокладке кабель охлаждается лучше, поэтому допустимый ток выше на 25-30%
• При скрытой проводке (в стенах, трубах) охлаждение хуже, допустимый ток ниже

Поэтому при выборе сечения важно учитывать планируемый способ монтажа. Для скрытой проводки следует брать провод большего сечения.

Учет длины кабельной линии

При большой протяженности линии возникают потери напряжения. Чтобы их компенсировать, приходится увеличивать сечение кабеля.

Рекомендуемые сечения в зависимости от длины линии:

• До 50 м — минимальное расчетное сечение
• 50-100 м — на ступень выше
• Более 100 м — на две ступени выше

Например, если расчетное сечение 2,5 мм², то при длине 80 м следует взять 4 мм², а при 120 м — уже 6 мм².

Выбор между медным и алюминиевым кабелем

Основные отличия медных и алюминиевых проводов:

• Медь имеет лучшую проводимость, поэтому сечение может быть меньше
• Алюминий дешевле, но требует большего сечения
• Медь более надежна и долговечна
• Алюминий со временем окисляется, что ухудшает контакт

В жилых помещениях рекомендуется использовать только медные провода. Алюминиевые допускаются только для наружных линий большого сечения.

Рекомендуемые сечения для типовых нагрузок

Для наиболее распространенных бытовых нагрузок можно использовать следующие стандартные сечения медного кабеля:

• Освещение — 1,5 мм²
• Розеточные группы — 2,5 мм²
• Электроплита — 6 мм²
• Кондиционер — 2,5 мм²
• Стиральная машина — 2,5 мм²
• Водонагреватель — 4 мм²

При этом всегда нужно проверять соответствие выбранного сечения мощности конкретных приборов.

Типичные ошибки при выборе сечения кабеля

Чтобы обеспечить безопасность и надежность электропроводки, следует избегать распространенных ошибок:

• Выбор заниженного сечения «для экономии»
• Игнорирование способа прокладки
• Неучет длины линии
• Использование алюминиевых проводов в квартирах
• Подбор сечения «на глаз» без расчетов

Правильный расчет с учетом всех факторов позволит избежать проблем при эксплуатации проводки.

Заключение

Подбор оптимального сечения кабеля — важный этап проектирования электропроводки. Необходимо учитывать множество факторов: мощность нагрузки, ток, способ прокладки, длину линии и другие. Рекомендуется всегда выполнять расчеты и не экономить на сечении в ущерб безопасности. При правильном выборе электропроводка будет надежно и безопасно служить долгие годы.

Как правильно выбрать сечение кабеля перед покупкой

Если вы прямо сейчас обдумываете, как быстро и безопасно проложить электропроводку, то наверняка ищете подходящий кабель. А знаете ли вы, как выбрать сечение кабеля по мощности, нагрузке, току и длине? Вряд ли вы вникали в это глубоко, но без цифр и понимания базовых вещей тут никак. Об этом и расскажем в нашей новой статье.

Для начала определимся с мощностью

Сечение кабеля нужно подбирать по мощности электроприборов, которые будут подключаться. Сочетание всех этих приборов и есть нагрузка. Вот что следует сделать:

• Найдите в паспортных данных бытовой техники и электроники потребляемую мощность и выпишите значения. Не хотите искать паспорта – посмотрите на металлические шильды, которые есть на корпусе техники. У электроники и приборов из СНГ обозначения в Вт и кВт, а у иностранной – обозначения W, «TOT» или TOT MAX.
• Если такой информации нет, то берите среднестатистические данные.  Прямо под этим абзацем вы увидите сводную таблицу 1 приблизительной мощности разных бытовых электроприборов и электроинструмента. Совет: если не знаете, какая мощность у вашей техники, то округляйте в большую сторону, чтобы был небольшой запас по мощности.

Таблица 1.

• Сложите мощности всех приборов, которые будут подключаться к проводнику. Важно, чтобы все цифры были в одинаковых единицах измерения – ваттах или киловаттах. Перевести единицы измерения можно умножением (для киловатт) или делением (для ватт) на 1000. А теперь подбирайте сечение кабеля с помощью таблицы 2.

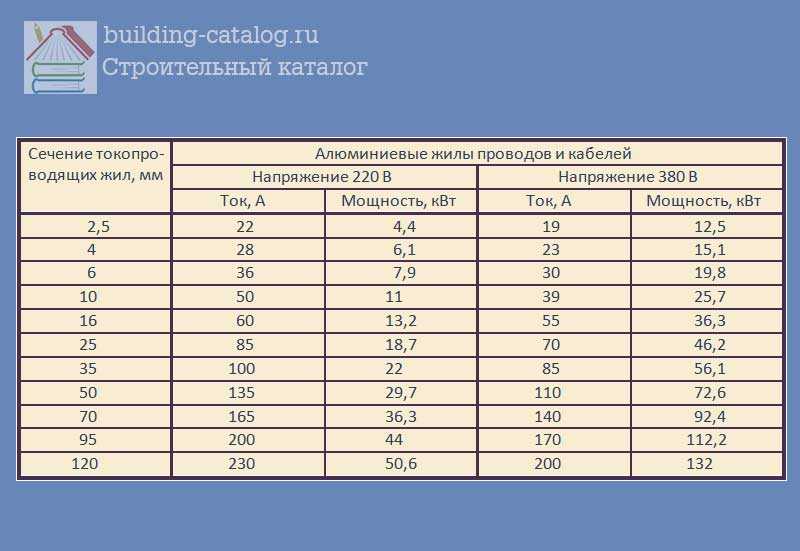

Таблица 2.

• Чтобы подобрать нужное сечение кабеля, найдите цифру, которая равна или чуть больше мощности, которую вы посчитали. Столбик выбирайте с учетом фаз в вашей сети. Для однофазной – 220 В, для трехфазной – 380 В. Смотрите значение в первом столбце, это и будет нужное сечение кабеля для имеющейся нагрузки/мощности приборов.

Если уже разобрались, как выбрать сечение кабеля по нагрузке, то не забудьте, что на этом этапе важно определиться, каким будет кабель – алюминиевым или медным. Тут все просто:

• для квартиры берите кабель с медными жилами – он будет дороже, зато более гибкий, с меньшим сечением, поэтому и работать с ним будет удобнее;
• если планируете обустроить проводку в частном доме или под большую мощность, то закажите алюминиевый кабель, он лучше подходит для таких задач;
• когда нужен кабель большого сечения, то опять-таки лучше покупать провод с алюминиевыми жилами – он лучше гнется в отличие от медного.

А сейчас разберемся, как подобрать сечение по току

Если еще не знаете, как выбрать сечение кабеля по току, то не переживайте: тут работает аналогичная схема, как в случае с мощностью электроприборов. Ищите в характеристиках техники максимальный потребляемый ток. Когда соберете все значения, то сложите их – это и будет нужная цифра. Затем опять смотрите таблицу 2 и находите сечение в столбике «Ток».

При подборе сечения по току нельзя выбирать меньшие значения, потому что при максимальной нагрузке проводник просто перегреется, а изоляция расплавится. Конечно, если у вас будет стоять автомат защиты, то он сработает и все будет в порядке. А если нет, то выйдет из строя техника или начнется пожар. Поэтому выбирайте всегда большее значение.

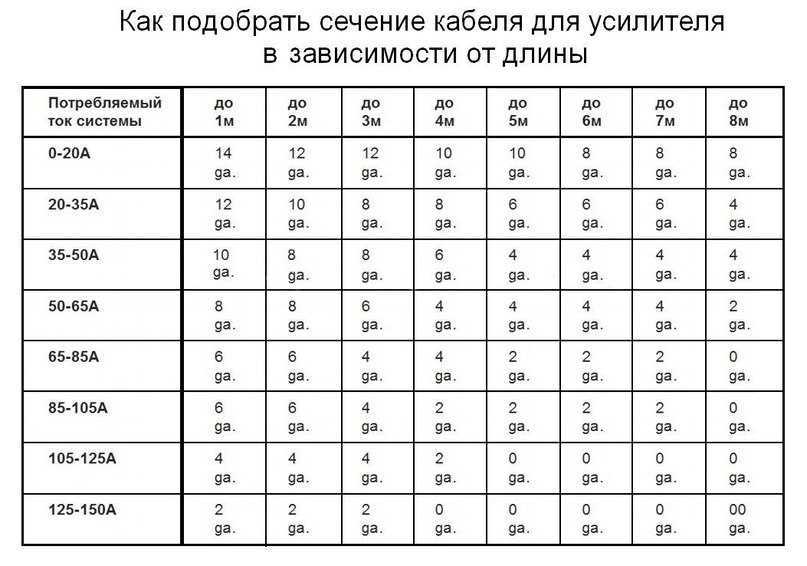

Не забудьте рассчитать кабель по длине

Как правильно выбрать сечение кабеля для электропроводки по длине? Если длина линии электропередачи несколько десятков или сотен метров, то помимо нагрузки/мощности и тока нужно учитывать еще и потери в самом кабеле. Часто все нужные цифры указаны в проекте, но лучше перестраховаться:

• Узнайте выделенную мощность частного дома и расстояние от столба до дома, а потом подберите сечение провода с помощью таблицы 3, где указаны приблизительные потери по длине.
• При прокладке электропроводки берите запас по сечению, если она в длину больше 5-7 метров. Это позволит избежать перегревания проводника, да и изоляция не расплавится.
• Провод с большим сечением позволит не менять проводку и н мудрить, даже если в будущем питаться от проводника будет большое количество мощных бытовых приборов и инструментов.

Таблица 3.

А как вы будете прокладывать кабель?

Вы наверняка знаете, что когда ток проходит по проводнику, то он нагревается. И чем больше ток, тем больше выделяется тепла. Но один и тот же ток по-разному влияет на кабели с разными сечениями. Поэтому важно заранее точно знать, как вы будете прокладывать силовой кабель – открытым или закрытым способом.

Есть открытая и закрытая прокладка проводов. При открытой сечение кабеля может быть меньшим, потому что тепло передается воздуху, проводник быстрее остывает, изоляции не портится. А в случае с закрытой прокладкой (например, в трубе или в земле) ситуация не такая удачная – тепло отводится медленнее, поэтому нужно брать кабель с большим сечением.

Подобрать сечение кабеля по типу прокладки поможет таблица 4. Выбирайте оптимальные значения по такому же принципу, как с предыдущими таблицами. Так вы легко и быстро определите, какое сечение кабеля оптимально для частного дома и какой вообще провод будет в вашем случае надежнее – медный или алюминиевый.

Таблица 4.

Что еще учесть при расчете кабеля?

Мы рассказали об основных критериях подбора сечения кабеля для обустройства электропроводки. И на этом можно было бы ставить точку, но мы решили дать вам лайфхак, который обязательно пригодятся:

Если отправляетесь на рынок за кабелем, возьмите штангенциркуль. Зачем? Заявленное в описание сечение не всегда оказывается таким же на деле. И разница может быть критической – до 30-40%. Это опасно: проводки с таким кабелем может выгореть. Взяв с собой инструмент, вы на месте узнаете, какого сечения должен быть кабель.

Надеемся, эта статья поможет вам определиться с сечением кабеля и избежать проблем после его прокладки и во время эксплуатации любой бытовой техники или электроинструмента. А если для вас все еще много непонятного, то просто напишите нам. Консультант магазина свяжется с вами и подробно ответит на все вопросы.

Как выбрать сечение кабеля

Главная » Статьи » Как выбрать сечение кабеля

Как выбрать сечение кабеля при электромонтаже?

Качественная и правильно подобранная электропроводка всегда поможет обезопасить любое помещение от неприятных «сюрпризов», связанных с токами короткого замыкания, пробоями изоляции, выгоранием проводки, возгоранием бытовой техники и прочим. Избежать подобных неприятных ситуаций и инцидентов можно. Для этого необходимо изначально обратить пристальное внимание на сечение кабеля.

Большинство людей, решивших заняться электропроводкой самостоятельно и без помощи специалистов, не до конца понимает важность процедуры, во время которой будет выбрано сечение кабеля. Даже использование самих новых и современных технологий может не спасти от вышеназванных проблем, если неверно выбрано сечение токоведущего кабеля.

При процессе выбора сечения необходимо учитывать все факторы: величину и продолжительность нагрузки, номинальную силу тока, который будет проходить по кабелю, максимальное и минимальное напряжение, мощность нагрузки. Необходимо проверять проводник по устойчивости к высоким температурам (как окружающей среды, так и к перегревам по причине возникновения коротких замыканий), на механическую прочность и устойчивость к возможным внешним повреждениям. Бесспорно, сечение кабеля зависит не только от вышеперечисленных свойств и параметров. Необходимо учесть и индивидуальные отличия электромонтажа, и даже влияние внешней среды и ее факторов на проводник.

Важнейшим показателем при выборе сечения является надежность кабеля, его качество. Тут самым оптимальным вариантом можно назвать медный. Он гораздо более устойчив к негативным влияниям, перечисленным выше, чем алюминиевый кабель. Медный проводник будет более эффективным, а также он гораздо хуже поддается процессам окисления и деформации. Таким образом, площадь сечения медного кабеля будет меньше, чем у алюминиевого, при условии идентичности их остальных характеристик. Да и чисто визуально медный проводник будет выглядеть получше.

Выбирая сечение кабеля по мощности, необходимо учитывать именно суммарную мощность всех возможных приборов. Это очень важно. Естественно, удобнее выбрать сечение кабеля с запасом. Также учитывают его длину и возможности потерь напряжения.

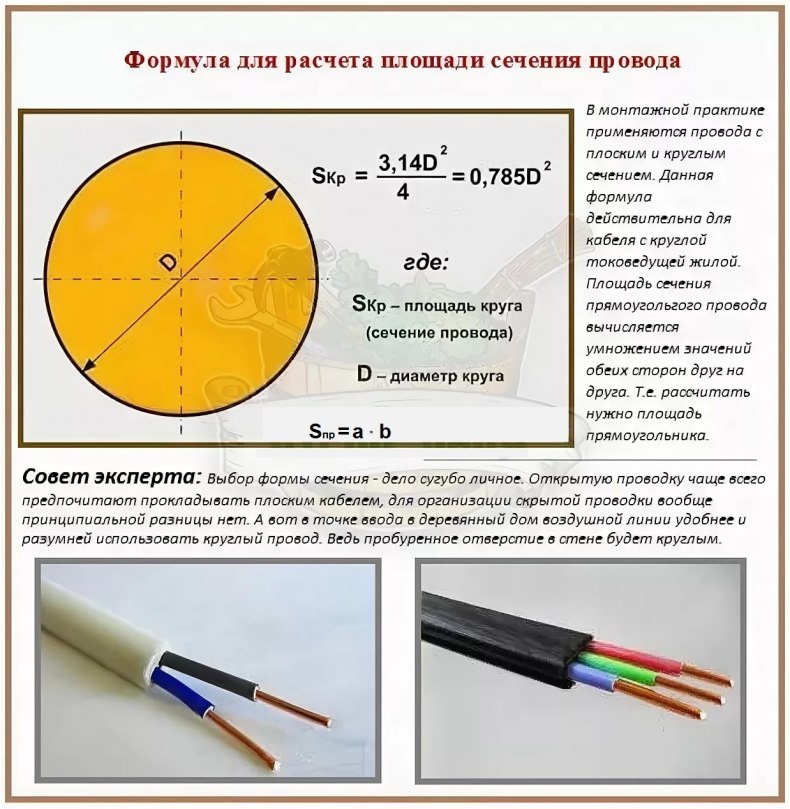

Термином «сечение кабеля» именуют его поперечное сечение. В электротехнике оно определяется по нескольким расчетным параметрам: соответствие условиям нагревания, условиям механической прочности, по расчетной экономической плотности тока.

Вообще говоря, правильный расчет должен подразумевать наличие формул. Однако можно воспользоваться специально составленными таблицами с основными параметрами, чтобы выбрать сечение кабеля: мощность, сила тока, иногда напряжение в сети. Такие таблицы можно найти в справочниках по электротехническому монтажу оборудования. Там приведены уже рассчитанные данные для кабелей различного сечения, выполненных из различного материала, с учетом большинства возможных факторов. Также указываются и значения поправочных коэффициентов, например, при необходимости прокладывать кабель при низких температурах.

fb.ru

Как рассчитать сечение кабеля

При планировании проводки в доме или квартире, при необходимости подключить новую бытовую технику, надо знать, какого сечения провода надо прокладывать. Есть два метода определения — по току и по нагрузке (мощности) подключаемого оборудования. В обоих случаях можно правильно выбрать сечение кабеля. Хотя специалисты больше склоняются к методу «по току», так как там можно учитывать пусковые токи.

Когда говорят, что выбрать сечение кабеля надо правильно, имеют в виду, что по проводник не должен работать на грани своих возможностей. Лучше если он эксплуатируется с меньшей нагрузкой чем максимально допустимая. Основной плюс — он будет меньше греться. Это хорошо, так как снижает вероятность появления пожара, продлевает срок службы кабеля (меньше температура — дольше служит оболочка).

Выбрать сечение кабеля можно по мощности (нагрузке) или по току

Есть в таком подходе и дополнительные плюсы. Во-первых, при замене старой техники чаще всего мы покупаем более мощную. Во-вторых, количество техники постоянно растет. Возможно, через год-два вам потребуется подключить какой-то новый аппарат. Если есть «запас», новую аппаратуру можно просто подключить, установив дополнительную розетку. Если проводка и так эксплуатируется по-максимуму, придется ее переделывать, прокладывая провода большего сечения (если выделенной на дом или квартиры мощности достаточно).

Как рассчитать сечение провода по току

Один из методов подбора характеристик кабеля — по току. В технических характеристиках приборов, которые будут подключаться к данной линии, находим максимальный (Imax) или потребляемый (I) ток. Все величины складываем, получаем общий ток, который должен пропускать провод без проблем. После этого по специальной таблице (чуть ниже), в которой прописана закономерность между сечением проводника и пропускаемым током, находим подходящее значение.

При работе с этой таблицей редко получается так, что в ней есть именно то значение тока, которое у нас получилось. В этом случае мы смотрим на ближайшее большее число. На меньшее число смотреть не стоит — проводка будет сильно греться и быстро выйдет из строя. К тому же постоянный нагрев может привести к возгоранию. Потому всегда смотрим на строку с большими цифрами.

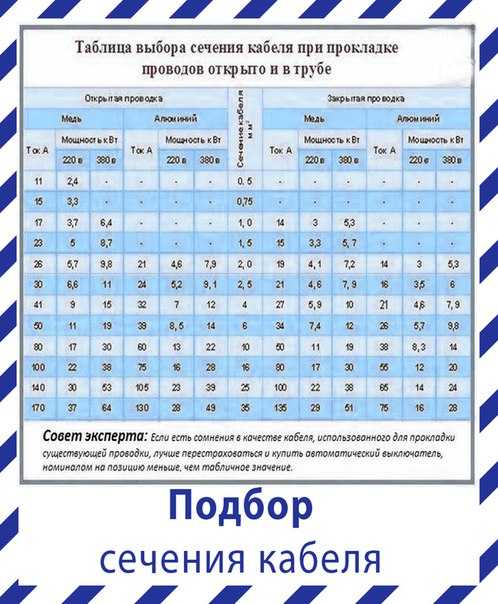

Таблица выбора сечения кабеля по мощности и току (скрытая прокладка)

Теперь немного о том, какой параметр лучше брать в расчет — максимальный ток или потребляемый. Если сильно заботиться о электробезопасности или о том, чтобы от перегрева проводки не произошел пожар, то лучше брать максимальные токи. Как правило, это пусковые токи и они намного превышают эксплуатационные. Они дадут большой запас и проводка будет работать с малой нагрузкой, греться будет незначительно. Такой подход оправдан в пожароопасных домах — деревянных или каркасных. Пусть даже проводка укладывается в гофре или кабель-каналах, длительный нагрев может привести к пожару.

Если вы не любитель перестраховки, можно большую часть считать по потребляемому току, а на самом мощном приборе или на тех, которые в этой группе могут стартовать одновременно, взять максимальный ток. Этого должно быть достаточно, чтобы выбрать сечение кабеля с оптимальными характеристиками. Все равно вероятность того, что все приборы одновременно будут работать мала (хотя и существует, но тогда должен сработать автомат защиты).

В случае если выбрать сечение кабеля надо под какое-то одно мощное устройство — электроплиту, варочную панель, духовку и т.п. — берут максимальный ток. А вообще, лучше следовать инструкции по установке. Там обычно прописано все, вплоть до номиналов защитных автоматов и УЗО, и уж точно есть минимальный диаметр кабеля для подключения этого устройства.

Подбор по мощности и нагрузке

Второй способ похож на первый, только считается мощность подключенных приборов. Все устройства, которые подключаются на линию электропитания специалисты называют нагрузкой. Потому метод могут еще называть «выбором сечения кабеля по нагрузке». Названия разные, суть одна:

В данном случае, чтобы выбрать сечение кабеля,  тоже надо брать ближайшее большее число, но уже в столбике мощности. Причины те же: намного лучше, если кабель не будет работать на пределе возможностей — работать он будет дольше.

Где искать данные по мощности и току

Мощность и ток можно найти в паспорте к оборудованию. Но если книжечка где-то потерялась, есть другие способы сбора информации. На крупной бытовой технике на задней стенке крепится еще шильдик (металлическая пластинка) или наклейка, на которых указаны основные параметры. Обычно присутствует и мощность, и токовые характеристики.

Еще вариант — найти подобную модель в интернете, посмотреть ее данные там. Ну, и если совсем ничего не нашли, или определить диаметр кабеля надо для строящегося дома и техники еще нет в наличии, можно взять усредненные данные из таблиц. Одну приведем ниже.

Мощность бытовых приборов

При анализе табличных данных можно заметить, что некоторые виды техники дают с очень большим разбросом параметров. Какие данные брать в этом случае? Можно — средние, можно — максимальные. Зависит от вашего желания и от того, насколько мощную технику вы планируете установить. Но, как говорили раньше, в случае с электропроводкой, которая закладывается на десятилетия, лучше считать максимум.

Как делают чаще всего

При организации проводки в квартирах и частных домах набор бытовой техники и электроприборов, в основном, одинаковый и кабеля используют одинаковых диаметров. Так что выбрать диаметр кабеля можно по упрощенной методике. Например, вам надо подключить одно какое-то устройство (или несколько и вы знаете их суммарную мощность). Тогда можно воспользоваться стандартными наработками. В таблице приведены несколько подобных решений для сети 220 В. Это данные для медного кабеля скрытой прокладки (в стене, гофре или кабель канале).

Сечение кабеляРазрешенная (рабочая) нагрузка по токуМаксимальная нагрузка по токуРабочая мощностьМаксимальная мощность

1,5 мм2	10 А	13 А	2,2 кВт	2,8 кВт
2,5 мм2	16 А	20 А	3,5 кВт	4,4 кВт
4,0 мм2	25 А	32 А	5,5 кВт	7 кВт
6,0 мм2	32 А	40 А	7 кВт	8,8 кВт
10 мм2	50 А		11 кВт

Если сравнить эти данные с данными таблицы выше, можно заметить, что токи и нагрузки тут меньше. Это потому, что тут учтен «запас» и даны оптимальные значения. В данном варианте учтено, что горят кабеля с недостаточным сечением, а нормально сделанная проводка служит десятилетиями. Потому лучше не экономить и заложить большее сечение.

Как учесть длину трассы и способ прокладки

Что еще надо учитывать при выборе сечения кабеля? В первую очередь — способ прокладки. Он может быть открытым и закрытым. А чем они отличаются с точки зрения выбора сечения кабеля? Тем что при прохождении тока проводник греется и чтобы он не перегревался, тепло надо отводить. При открытой прокладке кабеля он охлаждается лучше, при закрытой, находясь в ограниченном пространстве, — хуже. Потому при прокладке в трубах, стенах, кабель-каналах, гофре, берут выбирают кабель с жилами большего сечения. Это связано с тем что при прохождении тока одинаковой величины по проводнику меньшего диаметра, он греется больше. Эта зависимость отражена в больших таблицах. По ним можно выбрать сечение кабеля по мощности и току (смотрите ниже) для любого способа прокладки.

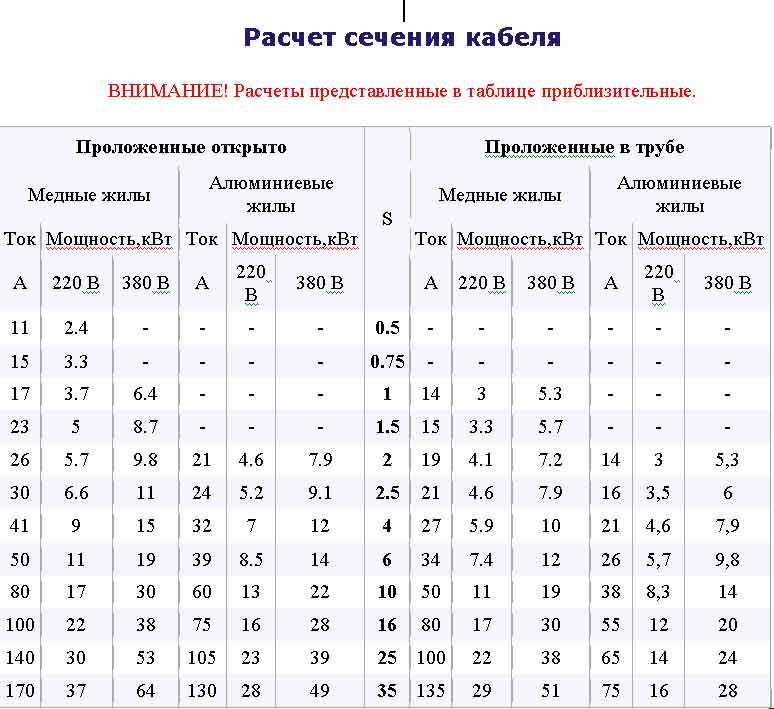

Таблица для выбора сечения кабеля (скрытая и открытая прокладка)

Сегодня открытая прокладка может быть только на улице — от столба до дома — или в виде ретро-проводки. Во всех остальных случаях ее прячут в стены. Даже если провода протянуты за натяжным или навесным потолком, проводка считается закрытой, кабели должны прокладываться в гофро-рукаве или кабель-канале.

Еще стоит учитывать длину трассы. Еще один известны из физики факт: при прохождении тока по проводнику, происходит постепенное падение напряжения. Чувствительная техника вроде стиральных машин, газовых котлов и т.п. на подобное падение реагирует появлением ошибки «сбои электропитания».

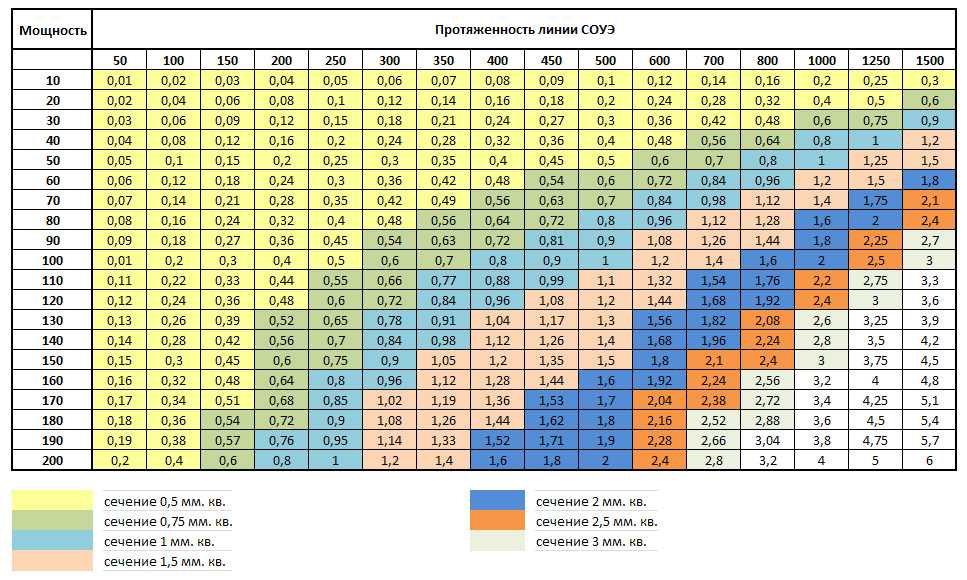

Как учесть длину трассы

Например, стиральные машинки часто подключают на выделенную линию, причем сечение выбирают 1,5 мм2. При таких параметрах линии техника нормально работает если длина трассы не более 25-30 м. При больших расстояниях от щитка техника работает нестабильно. Избавиться от этой ситуации можно только проложив кабель большего сечения.

elektroznatok.ru

Сечение кабеля.Как его правильно выбрать.

В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит — это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.

При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования электроснабжения частного дома, квартиры, и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.

Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников. В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током. Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку «влезет» кабель сечением 4 кв. мм.

Update 01.06.2017. Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий

Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.

Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.

Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При закрытом способе монтажа электропроводки (в штробах, трубах и т.д.), наооборот — греется сильнее.Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.

Приведу пример, например у нас сечение кабеля 6 кв.

мм.:

• при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
• при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.

Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.

ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.

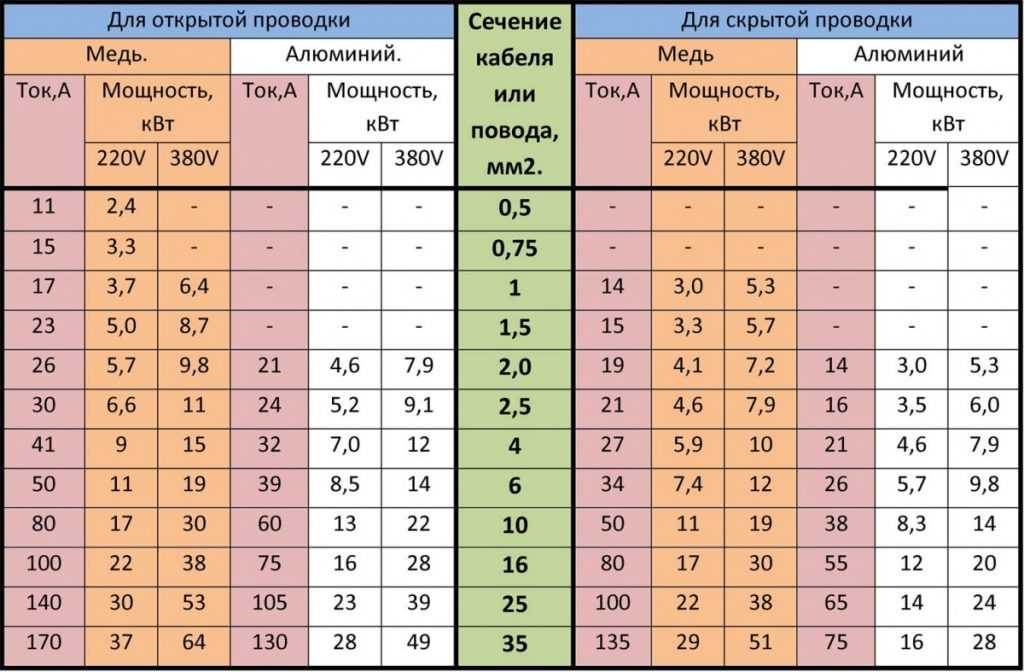

Сечение кабеля для скрытой электропроводки

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

— для однофазной сети напряжением 220 Вольт:

где Р — сумма всех мощностей бытовых электроприемников, Вт;

     U — напряжение однофазной сети 220 В;

     cos(фи) — коэффициент мощности, для жилых зданий  равен 1, для производства будет 0. 8, а в среднем 0,9.

— для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных  бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

• В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
• Для осветительной группы — сечение кабеля из меди 1,5 кв.мм;
• Для однофазной варочной поверхности (электроплиты) — сечение кабеля 3х6 кв.мм., для трехфазной электроплиты — 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
• Для остальных групп (духовые шкафы, бойлеры и т.д.) — по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

• На розеточные группы выбирают сечение кабеля 2,5 кв. мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
• Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
• Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
• Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
• ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Кабели и провода. Добавьте в закладки постоянную ссылку.

elektroschyt.ru

Расчет сечения кабеля

Здравствуйте, уважаемые читатели сайта http://elektrik-sam.info.

В предыдущей статье я подробно показывал, как рассчитать основную характеристику автоматического выключателя — его номинальный ток, в этой статье мы подробно рассмотрим, как выполнить расчет сечения кабеля.

Итак, нам необходимо знать расчетный ток в линии.

Рабочий ток электропроводки ограничен максимально допустимой температурой нагрева провода при протекании по нему тока. При превышении этой температуры изоляция начинает перегреваться и плавиться, что приводит к разрушению кабеля. Для скрытой электропроводки теплопроводность провода  меньше, чем для открытой проводки, провод хуже охлаждается и соответственно, меньше допустимый рабочий ток.

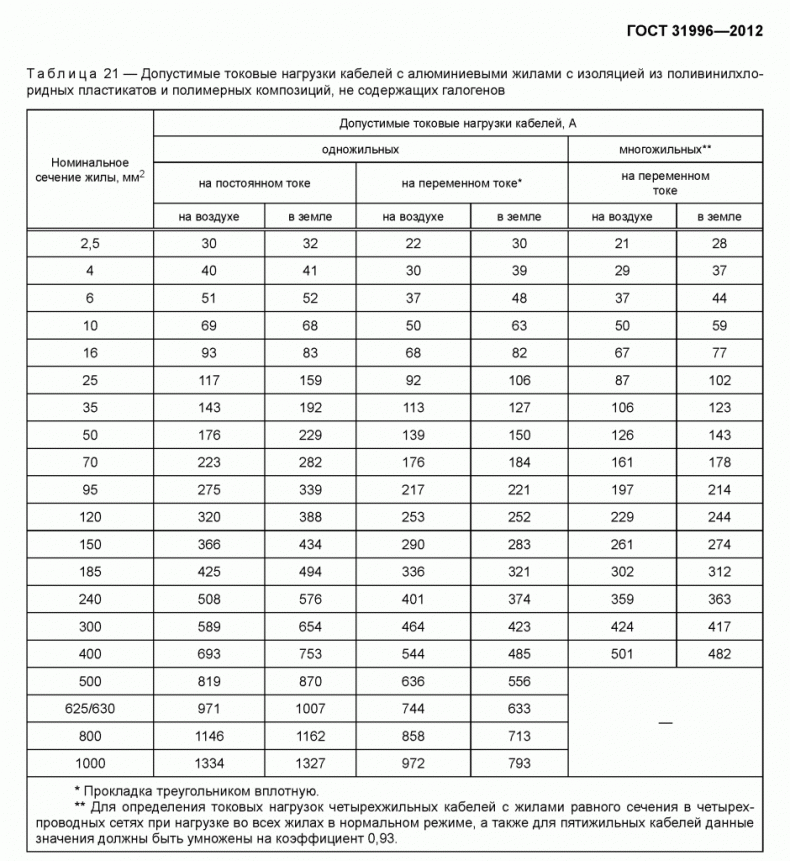

При продолжительной работе кабеля  с температурой, превышающей допустимую, изоляция быстро теряет свои изоляционные и механические свойства. Длительно допустимая температура нагрева жил кабелей с резиновой или пластмассовой изоляцией составляет 70°С. А при токах короткого замыкания максимально допустимая температура  160°С, причем продолжительность такого воздействия не должна превышать 4с. Сечение провода необходимо выбирать таким, чтобы он не нагревался выше допустимой для его нормальной работы температуры.

Номинальный ток автоматического выключателя выбирается больше или равным расчетному току линии, и не должен превышать максимально допустимую нагрузку в электрической цепи или кабеле:

Iрасч

elektrik-sam. info

---

Смотрите также

• Кабель тюльпан красный белый желтый
• Принцип работы греющего кабеля
• Торгово монтажные организации по кабелю россия
• Кабель аввг 4х50 технические характеристики
• Розетка для кабеля тв
• Коаксиальный кабель что это
• Как подобрать автомат по сечению кабеля
• Кабель канал самоклеющийся
• Ввод кабеля в дом под землей
• Тройник для кабеля антенного
• Типы траншей для прокладки кабеля

Выбор кабеля правильного размера. Пошаговое руководство

Категории блогов

Поиск по блогам

Архивы блогов

Последние комментарии

Мибоксер

Опубликовано2 года назад

по Марчин

18151

Любовь0

Как правильно выбрать кабель?

Стандартная электрическая система необходима для правильного использования всего оборудования, имеющегося в доме, офисе или любом другом здании.

Когда мы строим или ремонтируем нашу электрическую систему, одним из самых больших сомнений, с которыми мы можем столкнуться, является выбор правильного размера электрических кабелей . В частности, электрические кабели должны соответствовать требованиям местных строительных норм и правил и иметь правильное сечение, чтобы избежать опасного перегрева системы. Другими аспектами и факторами, которые необходимо учитывать, являются потребление тока, тип прокладки, изоляция, длина линии и условия окружающей среды, поскольку кабели могут использоваться как для внутренней, так и для наружной прокладки.

Однако, когда мы имеем дело с небольшими или средними работами, главным фактором, безусловно, является потребляемый ток, выраженный в амперах.

Другими словами,  определение размера кабеля  означает определение сечения на основе силы тока, протекающего через него.

На рынке представлены электрические кабели различного сечения, от 1,5 мм² до 35 мм²; эти данные представляют сечение электрического кабеля и указывают площадь, выраженную в квадратных миллиметрах, состоящую из медных проводов, проходящих внутри него .

Обычно 6 мм² используются для стоек, 2,5 мм² для цепей питания розеток или стационарных устройств, таких как кондиционер, и 1,5 мм² для цепей освещения.

Продолжая общие сведения, чем больше сечение электрического кабеля, тем больший ток будет проходить. Правильно подобранный размер электрических кабелей означает меньшие потери рассеянной энергии и, следовательно, оптимизацию эффективности нашей электрической системы.

Что означают электрические кабели?

Прежде чем рассчитать его сечение, нужно понять, что понимается под электрическими кабелями.

Электрический кабель представляет собой изолированный проводник с защитным покрытием. Он состоит из металлической части, обычно из меди, покрытой изоляционным материалом. Токопроводящая жила и изоляция образуют сердцевину кабеля. Кабель может состоять из одной или нескольких жил. Снаружи он защищен оболочкой.

Когда мы собираемся правильно рассчитать размер электрических кабелей,  мы можем использовать два разных метода. Первый – максимально допустимого падения напряжения, второй называется проточным методом.

Метод падения напряжения

Критериев, которые следует учитывать для этой процедуры, по существу два. Во-первых, необходимо знать потребляемую мощность, следовательно, мы также знаем ток, циркулирующий в линии. Для управления расчетом накладывают допустимое падение напряжения и рассчитывают соответствующее сечение, выбирая сечение кабеля сразу выше расчетного. Чтобы убедиться в правильности операции,  необходимо сравнить сечение кабеля с действующим падением напряжения : если это значение выше допустимого, необходимо увеличить сечение и выбрать кабель большего сечения.

Поточный метод

Когда мы используем этот метод, мы знаем как потребляемую мощность, так и ток, циркулирующий в линии, а также тип кабеля, изоляцию, прокладку и количество активных кабелей, присутствующих в общем кабелепроводе. .

Размер подбираем по таблице с учетом сечения кабеля, характеризующегося пропускной способностью, непосредственно превышающей фактически циркулирующий ток.

Кроме того, окончательная проверка по-прежнему относится к таблице. Обратите внимание на сечение, если оно ниже циркулирующего тока, сечение кабеля необходимо увеличить.

Основные секции для правильного выбора сечения электрических кабелей

Размер	Применение
0,5 мм²	используется для служебных подключений; запрещено для сети 230 В
0,75 мм²	используется в проводах некоторых маломощных ламп; запрещено для сети 230 В
1,5 мм²	световые точки и электрические розетки до 10 ампер
2,5 мм²	световые точки и электрические розетки до 16 ампер
4 мм²	полное поглощение до 25 ампер максимум
6 мм²	полное поглощение до 32 ампер

Если мы прокладываем кабели на открытом воздухе, необходимо использовать кабели с двойной изоляцией , которые могут состоять из одного или нескольких проводников, таких как однополярный кабель, двухполярный кабель (нейтральный и фазовый), трехполярный (нейтральный и фазовый) , фаза, земля), многополюсные кабели, до 4 жил (2 фазы, 1 нейтраль, 1 земля) и один с 5 жилами (3 фазы, 1 нейтраль, 1 земля).

В заключение выбор сечения кабеля , что слишком мало, на самом деле было бы сопряжено с высоким риском в безопасности как самой системы, так и, очевидно, людей и вещей, находящихся рядом с ней, так как мы оказались бы в присутствии сильного тока, проходящего по секции кабеля слишком мал. Это может привести к сильному нагреву кабеля (так называемый эффект Джоуля) и, как следствие, к коротким замыканиям и пожарам.

Кредит: AB Electrical

Сопутствующие товары

RGBW 5-жильный кабель для светодиодной ленты сечением 0,35 мм²

1,26 фунта стерлингов (с НДС)

(2)

Тип: 5 x 0,35 мм² Материал провода: Медь Порядок цветов проводов: белый, синий, красный, зеленый, черный Длина: продается по метру (до 100 м) Сделано в: Китай

RGB 4-жильный кабель для светодиодной ленты сечением 0,35 мм²

1,08 фунта стерлингов (с НДС)

(3)

Тип: 4 x 0,35 мм² Материал провода: Медь Порядок цветов проводов: синий, красный, зеленый, черный Длина: продается по метру (до 100 м) Сделано в: Китай

Предыдущая статья Следующая статья

Оставить комментарий

Оставить комментарий

Закрывать

Нажмите, чтобы увидеть больше продуктов.

Товар не найден.

Размер электрического кабеля: 5 способов помочь определить и понять

1. Как определить размер электрического кабеля?

Электрические кабели обычно используются для передачи электроэнергии в разные места из одного угла в другой. Поэтому, чтобы определить эти размеры электрических кабелей, важно понимать, что несовместимые размеры электрических кабелей могут передавать несовместимые величины тока.

Кроме того, электрический кабель определяется и измеряется в соответствии со стандартами электрических проводов American Wire Gauge (AWG) и Международной электротехнической комиссии (IEC). В результате, чем больше или больше становится число AWG, тем меньше или меньше указывается размер кабеля. В то время как для IEC стандарты электрических кабелей позволяют легко управлять компьютерами, рабочими станциями, принтерами, ноутбуками и т. д. кабеля, поскольку это может привести к долговременному повреждению проводки. Также возможно, что это может привести к электрическому пожару.

Как назло, существует множество способов определить размер электрического кабеля. Для этих методов определения размеров электрических кабелей и проводов требуются только основные устройства, эффективные для непрямого подключения ко всем кабелям.

Ниже приведены симплексные методы или способы определения размеров электрических кабелей:

• Во-первых, обратите внимание на изоляторы кабелей и их изоляцию.

• После этого найдите текст или написанные цифры на изоляции. Это делается для проверки того, представляют ли последние числа в каждой строке текста AWG проводов или нет.

• Убедившись в этом и обнаружив, что это не так, переходите к следующему шагу, разрезая провода кусачками. Но хорошо отметить, что разрез должен выдерживать длину провода.

• Убедитесь, что вы измеряете диаметр поперечного сечения в дюймах, из которых известно, что диаметр представляет собой расстояние от одной стороны поперечного сечения до противоположной стороны по прямой линии.

• Диаметры проводов разделить на 45.

• Определите нагрузку подходящего и подходящего размера электрического кабеля.

• Проверьте цвета; предположительно, они должны быть черными, красными, белыми (нейтральными) и в большинстве случаев зелеными.

• Изучите размеры кабелей и определите их назначение в зависимости от того, где они будут использоваться.



2. Какой размер электрического кабеля использовать?

Как правило, одним из наиболее часто используемых размеров электрических кабелей является калибр 12 и 14 последовательно в жилых, промышленных и различных рабочих местах. Кроме того, множество и множество исследований показали, что в более крупных электронных устройствах, таких как электрические плиты, электрические обогреватели, водонагреватели, сушилки и кондиционеры, часто используются электрические провода калибра 6, 8 или даже десяти калибров.

Но правильный размер провода электрического кабеля зависит от размера кабеля. Чтобы понять или даже выбрать правильный размер электрического кабеля, вот несколько типов размеров электрических кабелей, которые являются полезными и зависят от наших продуктов:

Солнечный кабель: Эти кабели соединяют компоненты цепи и служат трубопровод, по которому проходит электричество. Вы должны в основном монтировать солнечные кабельные панели на крыше, чтобы избежать препятствий. Панели помогают энергетическому вторжению к текущему размеру электрического кабеля.

Существует три типа солнечных кабелей, которые позволяют различать классификацию солнечных кабелей. При этом классификация производится на основе номеров калибров проволоки. Как правило, это солнечные кабели постоянного тока, основные кабели постоянного тока и соединительные кабели переменного тока, либо в модулях, либо в цепочках.

Размер самого электрического кабеля: Эти размеры электрических кабелей играют важную роль в транспортировке энергии или электричества из одной точки в другую. Эти кабели выше местных услуг; они международные.

Огнестойкий кабель: Этот тип кабеля продолжает работать в присутствии огня. Они хорошо проверяют размер электрического кабеля для получения различных классификаций. Как правило, они работают рука об руку с пламенем.

Кроме того, огнестойкие предназначены для сохранения и сохранения цепи и целостности сечения электрического кабеля. Кроме того, он продолжает работать в течение определенного периода времени при определенных условиях.

Бронированный кабель  определяется как кабель с металлическим защитным покрытием, обеспечивающим наилучший размер электрического кабеля. Обычно эти бронированные кабели имеют износостойкие силовые кабели, которые передают и подают электроэнергию.

Кабель управления: Кабель управления широко известен как многожильный кабель, который в основном используется в системах автоматизации и контрольно-измерительных приборов. Они находятся в отношениях UL, где они целенаправленно измеряются для регулирования передачи автоматизированных процессов.

Как правило, при проектировании кабелей управления большое внимание уделяется гибкости. Это связано с тем, что крайне важно знать, потребуется ли тросу управления гибкость или вы будете постоянно сгибать его. Кроме того, кабель управления поставляется в 3 приложениях, которые не ограничиваются сборочными линиями, распределением электроэнергии и робототехникой.

Все вышеперечисленные типы лучших электрических проводов и кабелей имеют разные размеры. Здесь вы узнаете о наилучших размерах для использования в каждом типе электрического кабеля. Кроме того, классификация электрических кабелей также определяется номерами. Из которых каждое число имеет функцию. Другие типы включают кабели низкого, среднего и высокого напряжения, которые также полезны.

3. Как измерить сечение электрического кабеля?

Измерение сечения электрического кабеля иногда может быть запутанным и сложным. Вот почему вы всегда должны быть внимательны при выборе размера, потому что жизненно важно выбрать правильный размер провода или кабеля при измерении провода для электрических установок. Неправильный размер провода для более габаритных токовых нагрузок может создать хаос и запутать коалиции, что приведет к выходу из строя электрооборудования, опасному пожару и серьезным травмам.

Из этого следует прояснить, что с научной точки зрения все проводники, провода и кабели (кроме сверхпроводящих) имеют определенное сопротивление.

Это сопротивление обычно прямо симметрично длине и обратно симметрично диаметру проводника. Это связано с тем, что в этом проводнике происходит падение напряжения всякий раз, когда по проводнику протекает ток. Обычно от перепадов напряжения можно отказаться для небольших длин проводников. Тем не менее, в случае проводов меньшего калибра и большой длины, мы должны учитывать значительные падения напряжения для правильной прокладки кабеля электропроводки и последующего контроля нагрузки.

Кроме того, когда дело доходит до электропроводки, кабелей, низкочастотных динамиков и динамиков, а также других электрических машин, используемых для создания сокровищ, все они относятся к конкретным предметам вида на основе калибра. В результате правильный калибр электрических проводов для низкочастотных динамиков и динамиков определяется их длиной и высотой, а также тем, правильно ли они установлены на стене.

Помимо этого, для надежной и надежной прокладки провода необходимо сначала проверить его ток с помощью щупа для электропроводки и убедиться, что он помогает и прост в обращении. И помните, «провода для кладоискателей подвержены физическим нагрузкам». В этом случае, чтобы найти правильный датчик для конкретного проекта, используйте предписанный инструмент.

Существует пять конкретных и важных шагов, которые помогут вам эффективно провести измерения. Они следующие:

• Первое, что всегда нужно делать, это исключить неконвейер из электропроводки и проводов машины перед определением его диаметра.

• С помощью рапиры обведите границу изоляции и дайте ей лопнуть на конце.

• Измерьте как неметаллическую проводку, так и сечение проволоки, используя калибровочные инструменты, которые определяют размеры для этих металлов.

• Используйте шаблон рядом с апертурой, чтобы удобно расположить провод без зазора. Калибровочные инструменты для цветных проводов имеют другую шкалу калибра, чем инструменты для черных проводов.

• Измерьте провода, содержащие железо, с помощью стандартного калибра проводов (SWG).

• Проведите короткие провода в круглых пещерах.

4. Что такое Таблица размеров электрических кабелей?

Предполагая, что все мы понимаем, что такое диаграмма, мы, следовательно, должны понимать термин «усилитель». Ампер — это сила тока, и его называют силой или энергией электрического тока, которая определяется и измеряется в амперах.

Кроме того, диаграмма ампер представляет собой максимальный ток, который проводник может непрерывно нести в условиях использования без превышения его номинальной температуры. Обратите внимание, что вы должны использовать правильный размер электрического провода для требований к току (нагрузке) цепи, чтобы предотвратить перегрев провода.

Кроме того, убедитесь, что количество и типы электрических передач подключены к цепи, чтобы упростить проверку требований к токовой нагрузке проводника. Обычно схема размера кабеля для дома общего назначения рассчитана на 20 ампер. В то время как электрический кабель цепи освещения может быть рассчитан только на 15 ампер,

Один из известных, самых простых и простых методов расчета амперной диаграммы состоит в том, чтобы взять мощность и разделить ее на напряжение. Например, давайте возьмем ватты, скажем, осветительного прибора, который вам поручено делать или на который вы работаете, за 100, а его вольт за 20. При этом вам нужно будет разделить 100 на 20, и вы получите 5 Математически это должно выглядеть так: 20/100 = 5.

После этого, как и для любой другой работы, требующей инструментов, размеры электрических кабелей также имеют инструменты, которые позволяют легко рассчитать диаграммные амперы с помощью таких инструментов, как мультиметр. . Этот инструмент определяется как крошечный ручной механизм, который может измерять сопротивление, напряжение и силу тока.

Всегда полезно помнить, что при планировании или постановке задачи по использованию такого инструмента вам жизненно важно знать, какой рейтинг имеет конкретная модель, которую вы используете. Хорошим примером является случай, когда мультиметры будут рассчитаны или должны быть рассчитаны на определенный ток. Если вы используете мультиметр на пять ампер, но пропускаете через него 100 ампер, то предохранитель мультиметра выйдет из строя.

Понимание и определение размера усилителя крайне важно, особенно при работе над осветительной установкой или электрическим проектом. Вы должны убедиться, что используемые электрические провода не потребляют больше тока, чем они могут выдержать и рассчитаны.

В приведенном выше примере размер кабеля электропроводки в механизме может выдерживать только электрический ток силой до пяти ампер. Они не должны нести больше, чем это, в зависимости от используемых вольт и ватт. Прежде чем приступить к работе, всегда проверяйте все провода в розетке для усилителя, чтобы узнать, какой ток он может выдержать, прежде чем устанавливать лампы определенной мощности.

5. Какова длина электрического кабеля в мм?

В основном, когда имеешь дело с размером электрического кабеля в мм2, вы, вероятно, обнаружите, что мы называем двухжильные и заземляющие кабели, используемые в каждом отдельном месте, на разных рабочих местах и ​​в домах разных размеров. Обычно 2,5 мм и 1-1,5 мм являются наиболее часто используемыми микрометрами для розеток и светильников.

В дополнение к этому существует еще один электрический кабель, известный как двухжильный, который используется для внутренних и внешних силовых кабелей. И, как следует из названия, близнец — это образование двух других пупков, связанных с внешней оболочкой и землей между ними. Известно, что с включением согласованных цветов двухжильные кабели состоят из золотой оболочки для живого счета и синего армирования для нейтральной жилы. Сердечник заземления будет четко виден в зелено-желтой оболочке (но станет зеленым, когда вы его установите). Затем вы должны покрыть его надлежащим образом изоляционным рукавом.

Кроме того, еще один сердечник, который полностью помогает в проводке электрического кабеля, называется гибким. Он обычно соединяет ваши приборы и светильники для стационарной и надежной проводки и служит той же цели, что и двухжильный. Тем не менее, эти кабели доступны в различных размерах. Ниже приведен пример таблицы, показывающей различные размеры, которые могут потребоваться для разных номиналов устройств:

ОЦЕНКА ПРИБОРА	ГИБКИЕ РАЗМЕРЫ
700 Вт	0,5 мм2
1,4 кВт	0,75 мм2
2,3 кВт	1 мм2
3 кВт	1,25/1,5 мм2



Привет, я Ричард Зи, генеральный директор ZW Cable и эксперт в кабельной промышленности более 15 лет.
