Защита акустики от постоянного напряжения. Защита акустических систем от постоянного напряжения: надежные схемы и методы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Почему необходима защита акустики от постоянного напряжения. Какие существуют эффективные схемы защиты АС. Как правильно реализовать защиту акустических систем в усилителе мощности. На что обратить внимание при выборе компонентов.

Содержание

Почему защита акустических систем так важна

Акустические системы (АС) являются одним из самых дорогостоящих компонентов аудиосистемы. Их стоимость может достигать сотен тысяч рублей и даже миллионов у топовых моделей. При этом динамики АС очень чувствительны к воздействию постоянного напряжения, которое может возникнуть на выходе усилителя мощности при различных неисправностях.

Даже кратковременное воздействие постоянного напряжения способно вывести из строя дорогостоящие динамики. Именно поэтому защита акустических систем от постоянного напряжения является критически важным элементом любого качественного усилителя мощности.

Основные причины появления постоянного напряжения на выходе усилителя

Существует несколько типичных причин, по которым на выходе усилителя может возникнуть опасное для АС постоянное напряжение:

Пробой выходных транзисторов усилителя
Неисправность в цепях смещения выходного каскада
Отказ источника питания усилителя
Неправильная настройка усилителя
Повреждение печатных проводников на плате усилителя

Даже в самых качественных усилителях нельзя полностью исключить вероятность возникновения таких неисправностей. Поэтому наличие надежной защиты АС является обязательным для любого серьезного усилителя мощности.

Какие бывают схемы защиты акустических систем

Существует несколько основных вариантов схем защиты АС от постоянного напряжения:

Релейная защита с детектором постоянного напряжения
Тиристорная защита
Защита на полевых транзисторах
Интегрированные схемы защиты

Рассмотрим подробнее принцип работы и особенности каждого типа защиты.

Релейная защита с детектором постоянного напряжения

Это один из самых распространенных и надежных вариантов защиты АС. Схема содержит детектор постоянного напряжения и реле, которое отключает акустику при срабатывании защиты. Основные преимущества:

Простота реализации
Высокая надежность
Гальваническая развязка АС от усилителя
Возможность реализации задержки включения АС

Недостатком является инерционность срабатывания реле. Однако при правильном выборе компонентов это не критично.

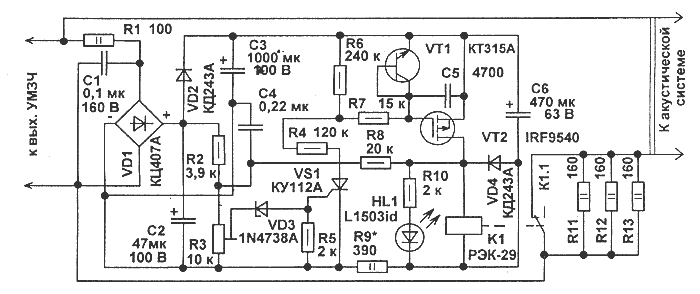

Тиристорная защита

В этой схеме для отключения АС используются мощные тиристоры. Преимущества:

Очень быстрое срабатывание
Отсутствие механических контактов
Компактность

Недостатки — более сложная схема и необходимость использования мощных тиристоров.

Какие компоненты использовать для защиты акустических систем

При реализации схемы защиты АС важно правильно выбрать компоненты. Ключевые моменты:

Реле должно иметь контакты, рассчитанные на коммутацию требуемой мощности
Быстродействующие предохранители для дополнительной защиты
Высоковольтные транзисторы в детекторе постоянного напряжения
Прецизионные резисторы для точной настройки порога срабатывания

Использование качественных компонентов обеспечит надежную работу защиты в течение длительного времени.

Как правильно настроить защиту акустических систем

Настройка схемы защиты АС включает следующие этапы:

Установка порога срабатывания по постоянному напряжению (обычно 1-2 В)
Настройка времени задержки включения АС (0,5-2 сек)
Проверка работы защиты при подаче постоянного напряжения на вход
Тестирование защиты при различных режимах работы усилителя

Важно тщательно проверить работу защиты во всех возможных ситуациях, чтобы гарантировать сохранность акустических систем.

Типичные ошибки при реализации защиты АС

При разработке схемы защиты акустических систем следует избегать следующих ошибок:

Использование маломощных реле, не рассчитанных на коммутацию больших токов
Слишком высокий порог срабатывания защиты (более 2-3 В)
Отсутствие защиты от перенапряжения в цепи питания схемы
Некачественная разводка печатной платы
Экономия на компонентах схемы защиты

Любая из этих ошибок может привести к отказу защиты в критический момент и выходу из строя дорогостоящих акустических систем.

Дополнительные функции схем защиты АС

Помимо защиты от постоянного напряжения, современные схемы защиты АС часто реализуют дополнительные полезные функции:

Задержка включения АС при включении усилителя
Защита от перегрузки по току

Защита от перегрева усилителя
Индикация режимов работы
Дистанционное управление

Такие дополнительные функции повышают надежность и удобство эксплуатации усилителя мощности.

Заключение

Защита акустических систем от постоянного напряжения — важнейший элемент любого качественного усилителя мощности. Правильно спроектированная и реализованная схема защиты гарантирует сохранность дорогостоящих АС и обеспечивает надежную работу аудиосистемы в течение долгого времени.

При разработке схемы защиты необходимо уделить особое внимание выбору компонентов, тщательной настройке и всесторонней проверке работоспособности. Только в этом случае можно быть уверенным в надежной защите акустических систем от повреждения.

Схема защиты акустических систем от постоянного напряжения

Схема защиты акустических систем от постоянного напряжения является первостепенной задачей при построении любого звукоусиливающего или аудио воспроизводящего проекта. Одна из причин выхода из строя колонок заключается в том, что при возникновении неполадок в усилителе мощности звука в его выходном тракте может появится постоянный ток.

Именно постоянное напряжение в выходной цепи усилителя может стать убийцей акустической системы. Схема защиты динамика определяет появившееся напряжение постоянного тока на выходе усилителя и отключает громкоговоритель. Уровень постоянного напряжения, который схемы защиты может обнаружить, очень низкий (0,7… 1 В), поэтому динамик надежно защищен от воздействия постоянного напряжения.

Схема защиты акустических систем подключается к выходным цепям усилителей мощностью 2×200 или 1×400 Вт с помощью двух-контактного реле, при этом нет необходимости делать какие-либо дополнительные действия на имеющемся усилителе.

Принцип работы устройства защиты заключается в подключении релейного выхода усилителя в схеме защиты громкоговорителей с акустической системой. При этом обеспечивается задержка включения АС в соответствии с установленным временем, тем самым предотвращая появление акустического щелчка в динамиках.

Другими словами, громкоговорители защищены от моментального подключения нагрузки, которая происходит при первом включении усилителя, а время задержки регулируется с помощью подстроечного резистора 100 кОм.

Кроме того, я добавил в схему термопредохранитель, чтобы предотвратить сбои, которые могут возникнуть из-за перегрева усилителя. Тепловой предохранитель, установленный на радиаторе усилителя, отключает напряжение схемы защиты при достижении высокой температуре. Происходит это путем размыкания контактов реле и разъединяет цепь акустических колонок от схемы усилителя. Номинал термопредохранителя может составлять 70… 75 градусов.

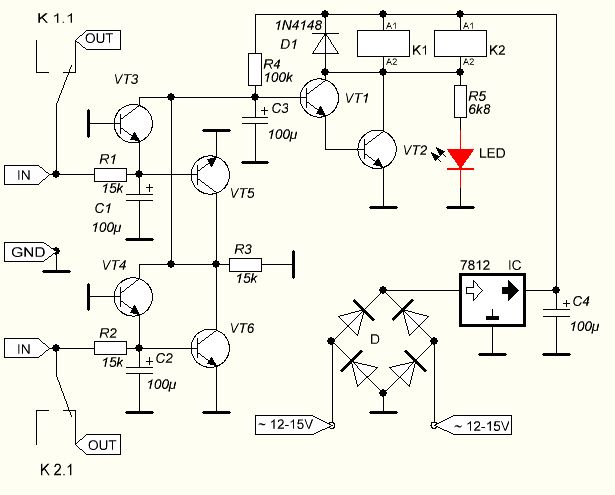

Схема защиты громкоговорителя

Схема имеет выпрямитель переменного напряжения, собранного на стабилизаторе 7812 12V, который рассчитан на работу с переменным напряжением от 2x12v до 2X24v AC.

Вы можете использовать его напрямую с одним источником постоянного напряжения. Входное напряжение стабилизатора 7812 составляет 35v постоянного тока.

Но поскольку кулер небольшой, я не рекомендую использовать полное напряжение в вольтах. Лучше будет, если вы добавите резистор 2… 3 Вт (RES) ко входу стабилизатора 7812, чтобы использовать его при напряжении 35v или выше.

Тестирование схемы защиты акустической системы проводилось с использованием резистора номиналом 22 кОм на аудиовходе.

Разводка печатной платы схемы была сделана с помощью программы Sprint 6. Односторонняя печатная плата. Размеры: 47×49 мм

Схема защиты динамика

Скачать печатную плату: PCB

Устройство защиты ас от постоянного напряжения

Тернополь 11 окт. Донецк, Киевский 10 окт. Славянск Вчера Хотите продавать быстрее? Узнать как. Винница, Ленинский Вчера

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Схемы устройств для защиты акустических систем (АС)

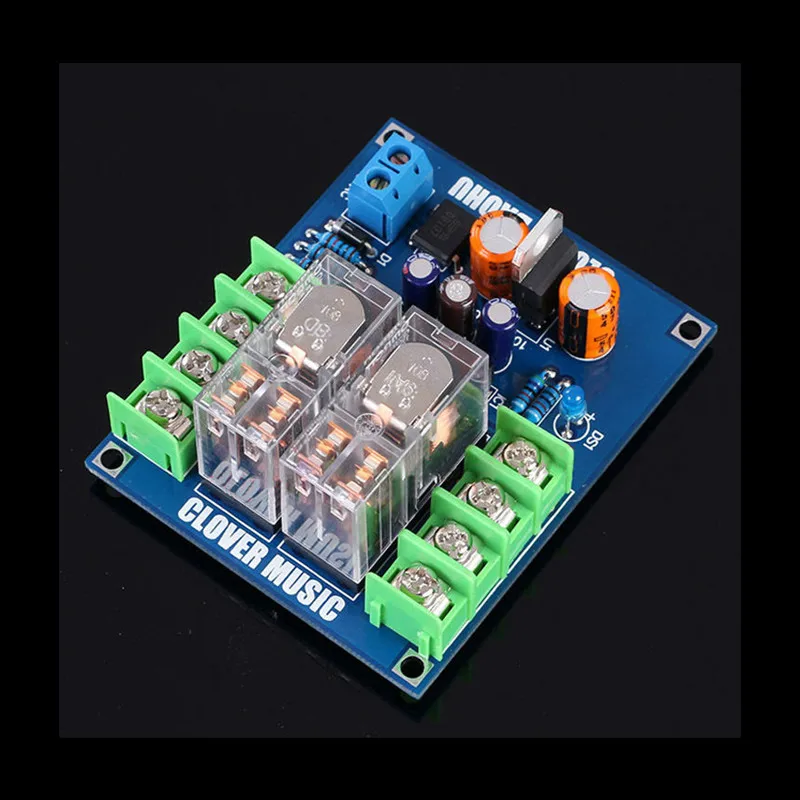

Плата защиты акустики

Защита акустических систем (5 вариантов схем)

Схемы защиты громкоговорителей акустических систем

Схема защиты АС

Простая и надежная защита АС

Схема защиты АС

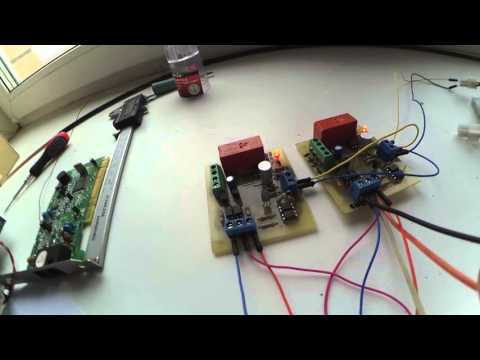

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Обзор и изготовление защиты АС (DEF 2017)

Схемы устройств для защиты акустических систем (АС)

Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Xiaomi MI9 SE. Установка её в Москвич. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня. Войти или Зарегистрироваться.

Добавить обзор. Блог Магазины Китая. RSS блога Подписка. Добрый день, уважаемые читатели! Вас ждет обзор маленькой но полезной платы для DIY усилителей. Проверим ее работоспособность. Доставка меньше месяца, безтрековая бандеролью. Инструкция на китайском.

Похожие обзоры Другие обзоры от bdos. Был велосипед, а стал электробайк! Ретро бумбокс. Защита на реле редко спасает акустику именно из-за приличного времени срабатывания. Но хозяин барин, конечно. При КЗ нагрузки сгорит УМ, так как плата от этого, как я понял из обзора, не защищает. Лучше использовать что-нибудь провереное. Обычный плавкий предохранитель по цепи питания, нужного номинала, спасает акустику при пробое оконечников, если конечно его на гвоздь не поменяли.

Даже если защиты нет, предохранитель сгорит раньше нч динамика. Phisik 11 сентября , 0. Это только если предельно допустимый непрерывный ток АС больше тока срабатывания предохранителя, то есть если АС с заметным запасом по мощности взяты. А по поводу КЗ в нагрузке, то, как говорится, выходные транзисторы сгорят первыми, надежно защищая дорогостоящие предохранители. НО по-моему она старее и китайцы её не используют.

Почему эта плата лучше платы из обзора? Чем мозги правильнее? НУ или вот ещё по теме datagor. Phisik 10 сентября , 0. Так же нет защиты от КЗ в нагрузке. В обзор для полноты желательно добавить принципиальную схему защиты. Без нее обзор не полный. У этой защиты есть особенность — земли двух каналов АС соединятся на плате около реле. Если у вас есть БП регулируемым напряжения, попробуйте определить мин.

Как по качеству установленных реле? Трансформатора с вторичкой В я не нашел, подал 12В постоянки для питания платы защиты сразу после Можно было и на вход диодного моста постоянку 12 В подать. Все ок. Защита будет работать. Если усилок питается от В можно прямо к БП усилка подключать. Обеспечить только чтобы по земле на АС не было петли.

Щелкают вроде исправно. Зажали схему это понятно! У меня усилок без такой защиты спалил S, оба динамика пшикнули. Отличная защита. Theo 11 сентября , 0. От этого такая защита может и не помочь. Подскажите, комрады, целесообразно ли применять такие в авто? Для автор не видел, там же предохранители. Устройства защиты акустики, собранные на транзисторах, явно задержались где-то в середине прошлого века.

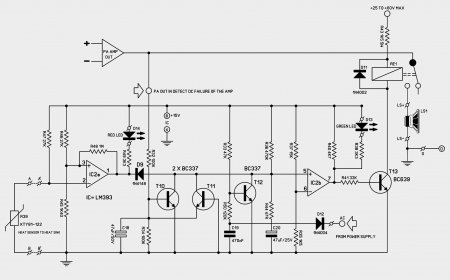

Давно уже подобные устройства делаются на компараторах и обладают гораздо лучшими и предсказуемыми характеристиками.

Пример — vpayaem. YDM 26 января , 0. Stils 19 апреля , 0. У меня не заводятся такая схема защиты от бп на 12 вольт 1 а как в указанно в посте — горит светодиод при включении, а реле не отщелкивают. Напряжения мало?

Защита от переменки питается. Если питать постоянкой что моно делать — то плата и реле заводиться от Разобрался можно в обход диодного моста подать на ютубе есть видео. Я так и делаю. Но на диодах будет падение напряжения около 1В. Поэтому лучше чуть больше постоянки подавать.

Напомнить пароль Авторизация. Войти Регистрация Запомнить меня. Самые обсуждаемые топики. О сайте. Последние сообщения на форуме. Консолидация посылок и отправка «одной коробкой» 12 October , Обострение спора на Aliexpress. Требуется помощь. Разделы сайта. Блоги Магазины. Публикации Комментарии. Блоги Магазины Люди. Правила сайта Помощь по сайту Рейтинги Призы на сайте.

Соглашение с пользователем Email: support [at] mysku. Обзоры товаров Скидки каждый день. Главная страница Поиск по сайту Полная версия.

Плата аудио усилителя на TA Возрождение Одиссея Дачный радиоприемник Китайская 2Din plus магнитола. Установка её в Москвич Переделываем китайские БП под европейскую вилку «по уму» Делаем ламповую bluetooth колонку из советской радиолы Ригонды х годов Проточный электронагреватель воды

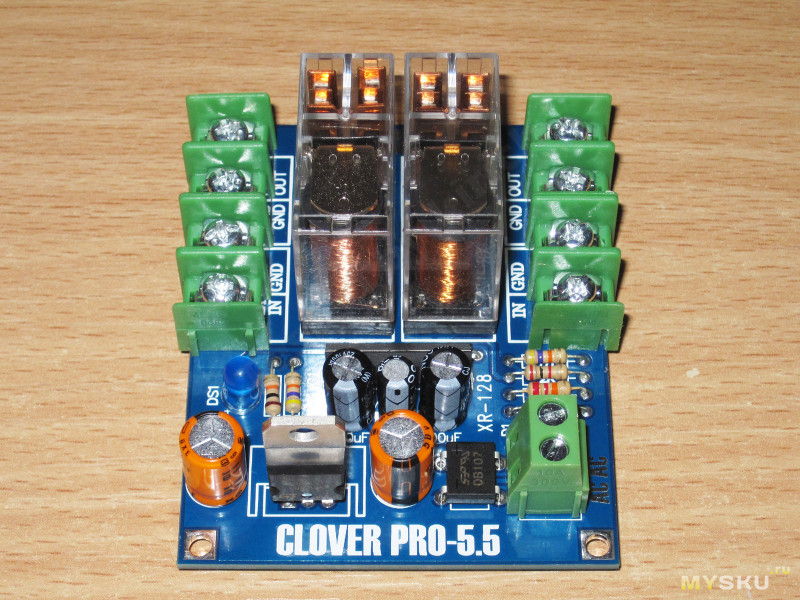

Плата защиты акустики

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Xiaomi MI9 SE. Установка её в Москвич. Зарегистрироваться Логин или эл.

Теория и практика устройств защиты акустических систем. системы защиты акустики от постоянного напряжения, это не означает, что все в порядке.

Защита акустических систем (5 вариантов схем)

Кроме того, данная схема обеспечивает задержку подключения акустической системы к усилителя для устранения слышимых переходных процессов хлопков динамиков и других неприятных звуков при включении усилителя. Кратко перечислю особенности и технически характеристики данной схемы: — независимая защита для каждого из двух каналов усилителя. Рассмотрим принцип действия схемы на примере одного из каналов устройства защиты верхнего по схеме. При нулевом постоянном напряжении на входе схемы, оба входных транзистора VT2 и VT4 полностью закрыты. Открывшийся транзистор шунтирует собой конденсатор С3 и база-эмиттерный переход транзистора VT6, что приводит к его закрытию, исчезновению напряжения на катушке реле и размыканию контактов К1. Акустическая система отключается от выхода усилителя мощности. В зависимости от величины имеющегося напряжения источника питания, которое будет использовано для питания защиты, целесообразно выбирать реле с катушкой либо на 12, либо на 24В. Это необходимо для снижения рассеиваемой мощности на транзисторе стабилизатора напряжения VT1 , который обязательно должен быть установлен на небольшом теплоотводе.

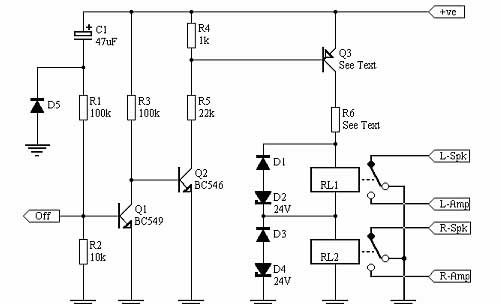

Схемы защиты громкоговорителей акустических систем

Практически все мощные усилители звука, выполненные на транзисторах или на микросхемах, несут в себе опасность вывода из строя нагрузки, которой являются акустические системы АС. В случае пробоя транзисторов выходного каскада постоянное напряжение начинает поступать прямо на динамики колонок. Секунды достаточно, чтобы катушка динамической головки сгорела, а стоимость хороших АС может даже превышать цену самого усилителя ЗЧ. Микросхема с защитой иногда тоже может сжечь звуковые катушки динамиков в том случае, когда детали защиты и выходной каскад уже сгорели.

Не уберёг-таки красавицу, не спас семейный бюджет.

Схема защиты АС

В гостях у Александра Клячина. Забыли пароль? Страниц 1 : [1]. Без описания. Поиск в теме Версия для печати.

Простая и надежная защита АС

Для чего собственно нужна такая плата — для защиты акустики от постоянного напряжения на выходе усилителя (такое может быть.

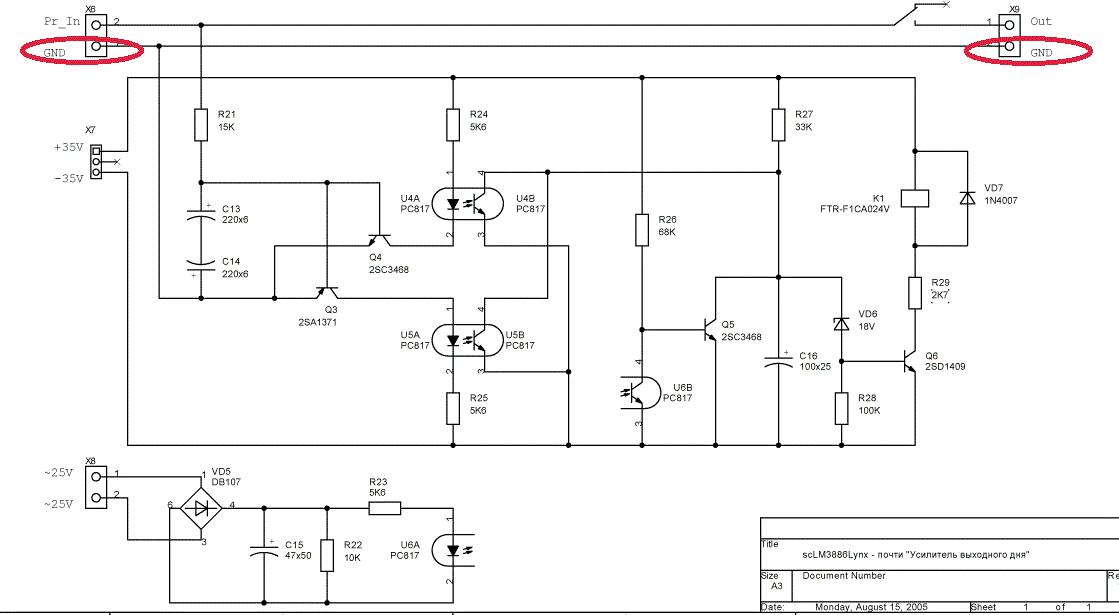

Схема защиты АС

Неотъемлемой частью современного усилителя мощности является устройство защиты акустических систем АС. Это неудивительно, если учесть, что стоимость современных топовых АС достигает 1 млн. Если такие колонки сгорят, то будет немного жаль В радиолюбительской практике при сборке и настройке усилителя мощности система защиты АС также лишней не будет, чтобы после настройки не пришлось покупать новые колонки.

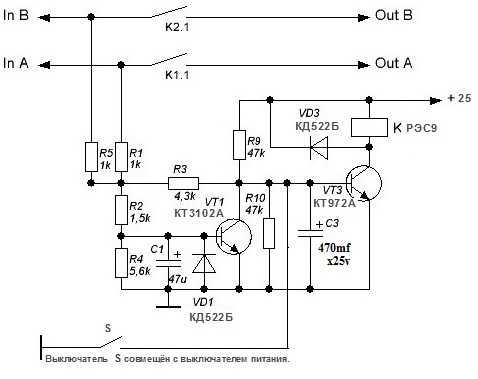

Защита акустических систем от постоянного напряжения на выходе усилителя под названием «Бриг» скопированная из одноименного усилителя выпускавшегося советской промышленностью уже долгие годы знакома многим радиолюбителям. За эти долгие годы данная схема зарекомендовала себя с лучшей стороны спасая сотни и тысячи акустических систем. Схема отличается надежностью и простотой. Схема представленная мной ниже является одной из вариаций на тему «бриговской» защиты.

Русский: English:. Бесплатный архив статей статей в Архиве.

В улучшенном усилителе Василича я отказался от блока питания с плавающей средней точкой, что позволило значительно улучшить качество воспроизведения низких частот. Вместе с тем, в случае каких-либо неисправностей на выходе усилителя может появиться постоянное напряжение, которое выведет из строя дорогостоящий низкочастотный динамик акустической системы. В стереофонический усилитель необходимо изготовить две таких схемы по одной на каждый канал. Потребляемый ток — до мА все зависит от сопротивления обмотки реле. При включении усилителя через сопротивление R2 кОм заряжается конденсатор С3.

Вижу, что тема защиты акустических систем АС стала интересна читателям. Как и обещаю выкладываю схему, которую я использую. Постараюсь изложить теорию попроще , чтобы было понятнее начинающим и смогли почерпнуть что то новое.
