Как подсоединить люстру к потолку. Как подключить люстру своими руками: пошаговая инструкция по установке и подключению

Как правильно подключить люстру к электропроводке. Какие инструменты понадобятся для установки люстры. Как безопасно подвесить люстру на потолок. Пошаговая инструкция по подключению люстры своими руками.

Необходимые инструменты и материалы для установки люстры

Прежде чем приступать к монтажу люстры, необходимо подготовить все необходимые инструменты и материалы:

• Стремянка или устойчивый стол
• Аккумуляторная дрель
• Шуруповерт
• Отвертки (плоская и крестовая)
• Индикаторная отвертка
• Мультиметр
• Острый нож для зачистки проводов
• Паяльник и припой
• Саморезы, дюбели, крепежная планка (если не идут в комплекте с люстрой)

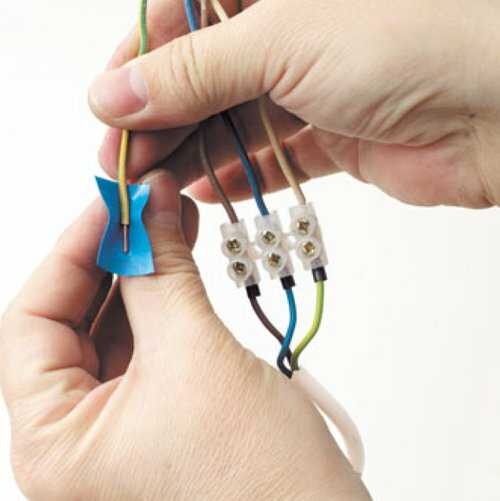

• Клеммные колодки для соединения проводов

Наличие всех необходимых инструментов позволит выполнить работу быстро и качественно. Обязательно убедитесь, что дрель и шуруповерт работают от аккумулятора, а не от сети.

Правила электробезопасности при подключении люстры

При работе с электропроводкой крайне важно соблюдать технику безопасности:

1. Обязательно обесточьте помещение, отключив автоматы на электрощитке.
2. Проверьте отсутствие напряжения на проводах индикаторной отверткой.
3. Используйте изолированный инструмент.
4. Работайте в диэлектрических перчатках.
5. Не прикасайтесь к оголенным проводам руками.
6. Соединяйте провода только в клеммных колодках, не используйте скрутки.
7. Тщательно изолируйте все соединения.

Соблюдение этих простых правил позволит избежать поражения электрическим током при монтаже люстры.

Способы крепления люстры к потолку

Существует несколько способов надежно закрепить люстру на потолке:

Крепление на крюк

Подходит для легких люстр весом до 1,5 кг. В бетонном потолке просверливается отверстие, в которое вставляется дюбель. В дюбель вкручивается стальной крюк для подвешивания люстры.

Крепление на анкерный болт

Используется для тяжелых люстр. В потолке сверлится отверстие под анкер. При затягивании гайки анкер расширяется, обеспечивая надежную фиксацию.

Крепление на монтажную планку

Универсальный способ. Монтажная планка крепится к потолку на саморезы. Люстра прикручивается к планке через специальные отверстия.

Крепление на закладную

При монтаже подвесного потолка в месте установки люстры монтируется закладная — усиленный участок каркаса. Люстра крепится непосредственно к закладной.

Выбор способа крепления зависит от веса люстры и типа потолка. Для надежности лучше использовать крепеж, рассчитанный на больший вес, чем у вашей люстры.

Пошаговая инструкция по подключению люстры

Подключение люстры выполняется в следующем порядке:

1. Обесточьте помещение, отключив автоматы на щитке.
2. Снимите старую люстру, если она есть.
3. Проверьте отсутствие напряжения на проводах.
4. Определите фазный и нулевой провода с помощью индикатора.
5. Зачистите концы проводов на 1-1,5 см.
6. Подсоедините провода люстры к проводам на потолке через клеммную колодку.
7. Изолируйте соединения.
8. Закрепите люстру на потолке выбранным способом.
9. Вкрутите лампочки.
10. Подайте напряжение и проверьте работу люстры.

При возникновении сложностей на любом этапе лучше обратиться к профессиональному электрику. Неправильное подключение может привести к короткому замыканию.

Особенности подключения многорожковой люстры

Многорожковые люстры имеют несколько групп ламп, которые можно включать отдельно. Для их подключения требуется более сложная схема:

• Из потолка должно выходить три провода — фаза, ноль и переключаемая фаза.
• На выключателе устанавливается двухклавишный переключатель.
• Провода люстры разделяются на две группы и подключаются к соответствующим проводам.
• Нулевой провод является общим для обеих групп ламп.

Такая схема позволяет включать группы ламп по отдельности или вместе, регулируя яркость освещения. При отсутствии третьего провода в потолке придется протягивать дополнительный кабель от выключателя.

Подключение люстры с пультом управления

Современные люстры часто оснащаются пультом дистанционного управления. Их подключение имеет свои особенности:

• В комплекте идет специальный блок управления, который устанавливается внутри основания люстры.
• Блок подключается к сети по стандартной схеме — фаза и ноль.
• Лампы люстры подключаются к выходам блока управления.
• Настенный выключатель можно оставить в постоянно включенном состоянии.

Такая схема позволяет управлять яркостью и режимами работы люстры с помощью пульта. При этом сохраняется возможность полного отключения люстры с помощью настенного выключателя.

Распространенные ошибки при подключении люстры

При самостоятельном монтаже люстры часто допускаются следующие ошибки:

• Неправильное определение фазного и нулевого проводов
• Некачественная изоляция соединений
• Использование скруток вместо клеммных колодок
• Подключение заземляющего провода к фазе или нулю
• Превышение допустимой нагрузки на провода
• Неправильный выбор сечения проводов

Чтобы избежать этих ошибок, внимательно изучите схему подключения люстры перед началом работ. При наличии сомнений лучше обратиться к профессиональному электрику.

Проверка работоспособности люстры после подключения

После завершения монтажа необходимо проверить правильность подключения люстры:

1. Убедитесь, что все соединения надежно изолированы.
2. Проверьте прочность крепления люстры к потолку.
3. Подайте напряжение, включив автоматы на щитке.
4. Включите люстру выключателем и убедитесь, что все лампы горят.
5. Проверьте работу всех режимов, если люстра многорежимная.
6. Послушайте, нет ли посторонних звуков при работе люстры.

Если люстра работает нормально, можно считать монтаж завершенным. При обнаружении неисправностей отключите питание и проверьте правильность подключения.

Как установить и подключить люстру самому, своими руками.

Люстра — классический, наиболее эффективный источник освещения жилых помещений. Расположение люстры посередине потолка, позволяет достигнуть наиболее равномерного распределения светового потока. В зависимости от конструкции, люстры либо подвешиваются на крюк, либо жестко крепятся к потолку с помощью дюбель-гвоздей(потолочное крепление). Имеется два основных варианта установки люстр потолочного крепления.

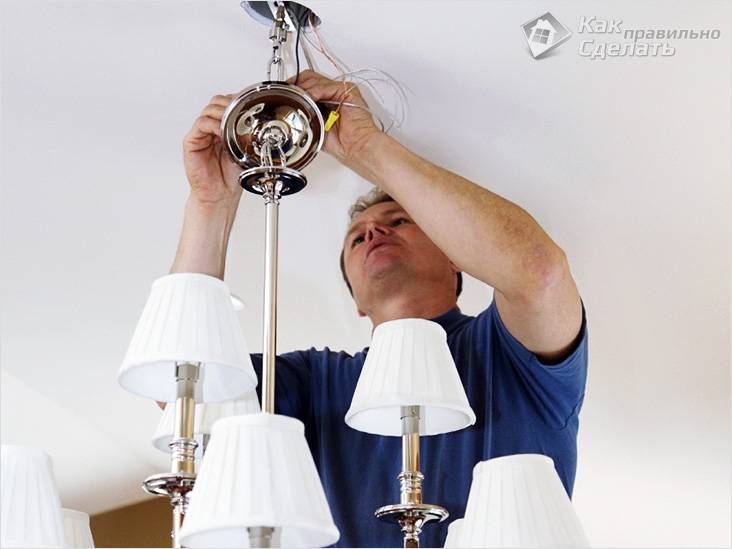

1. На потолок, к месту, где подведены питающие провода, с помощью дюбель — гвоздей крепится специальная перфорированная планка, входящая в конструкцию люстры. Но перед этим на планку с помощью гаек крепятся два винта. Набор отверстий позволяет сделать это так, что расстояния между винтами и между отверстиями в корпусе совпадает. После того как, планка прикреплена к поверхности потолка, питающие провода присоединяются, корпус люстры одевается обратно, декоративные гайки накручиваются и затягиваются.

Очень часто, в квартирах (особенно старой планировки) посреди потолка, имеется довольно большое отверстие, предназначенное для крепления крюка подвесной люстры. В этом случае, необходимо немного сместить место крепления планки, но с таким расчетом, что-бы, это отверстие оказалось закрыто корпусом, после его установки.

Таким образом, устанавливаются большинство современных бюджетных люстр. И, надо сказать, намного удобнее, проводить их установку вдвоем

, желательно — c использованием устойчивой лестницы-стремянки.

Дело в том, что после крепления установочной планки, необходимо произвести подключение питающих проводов. Это гораздо удобнее делать с помощью обеих рук — а ведь при этом, приходится держать на весу люстру. Некоторые электрики выходят из этого положения, при помощи достаточно прочного проволочного крюка, на который можно ее временно подвесить.

2.Нередко, встречаются люстры, так сказать — со встроенной «начинкой». Это может быть, например, понижающий трансформатор или исполнительный электронный блок дистанционного управления — контроллер. Такие люстры крепятся к потолку немного по-другому. Их корпус состоит из двух частей — более массивного основания, с понижающим трансформатором или или блоком контроллера и внешней панели, с некоторым количеством, декоративно оформленных электрических патронов — светильников. В первую очередь, к потолку крепится основание, с помощью 3-х (иногда 4-х) дюбель-гвоздей. Если потолок гипсокартонный — используются специальные дюбеля — «бабочки».

Далее, производится подключение питающих проводов. Два питающих провода подключаются к контактам клеммника присоединенным к первичной обмотке трансформатора или питающему клеммному разъему контроллера. Маркировка этих контактов — L(фаза) и N(рабочий ноль). Если имеется третий, заземляющий провод его следует подключить к клеммному контакту — PE(земля), а в его отсутствии к корпусу люстры. На основание снизу присоединяется внешняя панель, с помощью винтов с декоративными шляпками.

В обоих случаях, перед установкой обязательно демонтируются легкобьющиеся детали — стеклянные или хрустальные отражатели и рассеиватели. После того как, люстра подключена и установлена, вворачиваются (или вставляются) эл. лампы и проверяется работоспособность во всех режимах. Хрупкие и легкобьющиеся детали устанавливаются в последнюю очередь.

Если крюк уже имеется, то остается только, подвесить на него люстру и присоединить питающие провода, затем поднять вверх декоративный колпачок скрывающий крюк и место электрического соединения, и зафиксировать его в этом положении. Что бы декоративный колпачок полностью закрывал место крепления и соединения, крепежный крюк не должен выступать слишком далеко от поверхности потолка. После этого, вкручиваются эл. лампы, и проверяется работоспособность во всех режимах. В последнюю очередь, как всегда — устанавливаются легко бьющиеся и хрупкие части.

Как подключить провода.

Что касается «хрущевок», «сталинок»,» ленининградок» и прочих квартир в домах строившихся до 1991 года — подключить люстру в них несколько проще, нежели в объектах новостроя. После демонтажа старой люстры, в комнате , чаще всего, можно увидеть такую картину. Посередине потолка — отверстие для крепления крюка, из него же (или рядом с ним) торчат три провода. На стене двухклавишный выключатель(как вариант — два одноклавишных), если снять его крышку, видно — подключенный так-же, к трем проводам.

Если выключатель один одноклавишный, третий провод как правило, все-равно — рядышком, отведен в сторонку и изолирован. Это означает, что скорее всего, что бывшая люстра имела, только один режим освещения и была подключена только к двум из трех проводов, торчащих из потолка. В прихожей, кухне, спальне, туалете, в ванной — из потолка торчат два питающих провода и вариантов нет, проводка проложена для подключения однорежимного светильника (люстры).

Все же, большинство люстр советского периода было рассчитано на три режима освещения:
1. Режим неяркого освещения — горит только центральная лампа, а в вариантах без светильника с центральной лампой — меньшая часть боковых.
2. Режим умеренно яркого освещения — центральная лампа не горит, горят боковые лампы, а в вариантах без центрального светильника — большая часть боковых.
3. Режим полной яркости — горят все лампы.

Принципиальная электрическая схема трех-режимной люстры включает в себя две электрические ветви, в каждой из которой — группа электрических светильников, подключенных между собой параллельно. Один из трех проводов, выходящих из люстры является общим, для обеих ветвей. Если между общим проводом и каким-либо, из двух остальных, возникает рабочее напряжение — одна из групп работает. Если напряжение присутствует между общим проводом и обоими остальными — работают обе группы.

В однофазной сети напряжение возникает между фазой и рабочим нулем. Если общий провод люстры постоянно подсоединен к рабочиму нулю, а на два остальные через двойной выключатель подается фаза — такое подключение можно считать правильным. Если общий провод люстры постоянно соединен с фазой, а на два остальные через выключатель подается рабочий ноль — люстра так-же будет работать. Но полностью правильным такое подключение считать нельзя, оно не исключает поражения эл. током человека при замене перегоревших ламп, при «нерабочем» положении выключателя. Наглядное изображение подключения люстры через двойной выключатель вы можете посмотреть здесь

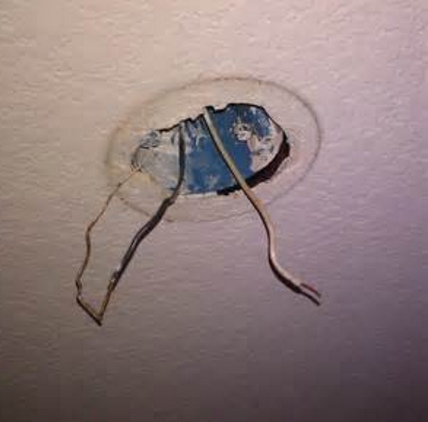

Итак, в любом случае, самое главное — найти из трех проводов, торчащих из потолка, один, общий.
Готов предложить вам два способа, решения этой проблемы.
Первый способ более простой и легкий.

Провода торчащие из потолка аккуратно разводим в стороны, после чего переводим обе клавиши выключателя, в положение «включено». Индикаторной отверткой поочередно касаемся оголенных концов. Если огонек в отвертке загорается, на двух проводах, а на третьем — нет, то скорее всего проводка смонтирована правильно, а третий провод (где огонька не было) является общим.

Чтобы окончательно удостовериться, переводим обе клавиши выключателя в положение «выключено» и проводим вторичную проверку наличия напряжения, на концах проводов. Если индикатор ни где не светится, значит все в порядке, выключатель размыкает электрическую цепь, отсекая фазу.

Рассмотрим другой вариант. При полностью включенном, а так же, полностью отключенном выключателе огонек индикатора загорается при касании оголенного конца, только одного провода. Это означает во-первых, что проводка смонтирована не совсем правильно, во-вторых, этот провод по-видимому, и является общим.
А если нет? Ведь, очень часто, в последнем случае, индикатор загорается при касании абсолютно любого из трех проводов, при любом положении выключателя. Дает о себе знать, так называемая, «электрическая наводка».

Если возникают подобные неясности, что-бы развеять сомнения, лучше обратиться к другому способу поиска общего провода, хотя и более сложному, но более надежному. Для этого, лучше всего, воспользоваться современным измерительным прибором — цифровым мультиметром. Ставим мультиметр в положение для измерения переменного напряжения (ACV), переводим одну из клавишей электрического выключателя в рабочее положение.

Поочередно касаясь оголенных концов щупами мультиметра, ищем, два проводника (из трех,торчащих из потолка), на которых присутствует напряжение. Очевидно, что общий проводник — один из них. Осторожно помечаем эти два провода (можно просто отогнуть их в сторону, не перемыкая). Далее, переводим включенную клавишу выключателя, в положение выключено, а другую наоборот, включаем. Проверяем напряжение между помеченными проводами — оно должно исчезнуть.

А если нет под рукой мультиметра? Можно воспользоваться простейшим измерительным прибором электрика — контрольной лампочкой. Электрический патрон заряженный двумя проводами с вкрученной эл. лампой — позволит наглядно определить присутствие напряжения между проводами. Применение «контролек» запрещено ПУЭ — они считаются небезопасными.

Одним из щупов мультиметра встаем на оставшийся, третий провод и прикасаемся поочередно другим щупом, к оголенным концам двух помеченных проводов. Прикоснулись к одному, напряжения нет. Прикоснулись к другому — есть напряжение. Этот проводник и будет являеться общим, для эл. ветвей нашей люстры, его небходимо пометить особо.

Дело осталось за малым, обнаружить общий проводник на самой люстре. Вкручиваем все лампочки. Поставив мультиметр в режим измерение сопротивления(R), на предел 200 ом, производим измерение поочередно, между тремя концами проводов выходящих из люстры. Находим два провода, сопротивление между которыми больше всего. Ни один из них, общим не является. Общим будет оставшийся — третий. Помечаем его.

Теперь, когда нам известны общий провод люстры и общий питающий, можно приступить к подключению. Предварительно, отключаем напряжение в квартире полностью. Присоединяем провода люстры с помощью клеммного соединителя, к питающим концам, торчащим из потолка — общие вместе, остальные произвольно.

При наличии у люстры дополнительно, четвертого провода с изоляцией желто-зеленого цвета (заземляющего), последний изолируется и никуда не подключается. Подаем напряжение, проверяем работу люстры. Если не допущено ни каких ошибок — все должно работать.

В современных квартирах вместо трех, из потолка торчат четыре провода. Четвертый провод — заземляющий, в остальном все так-же, как и в старых квартирах. Если он, имеет желто-зеленый цвет изоляции (как и положено) тогда, все просто. Он должен присоеденяться к корпусу люстры, через выходящий из нее провод, такого-же цвета. В случае, если изоляция всех четырех проводов (выходящих из потолка) имеет белый цвет, найти его бывает хлопотно.

Первым этапом, выключается вводной автомат щитка. Далее берется кусок провода, достаточно длинный, что-бы дотянуться до радиатора водяного отопления. Один из его концов зачищается(снимается изоляция) и наматывается на вентиль батареи (неокрашенная ее часть), второй зачищается и присоединяется к щупу мультиметра. Мультиметр ставится в режим измерения сопротивления, вторым щупом проверяем поочередно все четыре провода. Провод, на котором мультиметр покажет сопротивление (оно должно быть очень незначительным) и является заземляющим.

Как подключаются люстры с дистанционным управлением.

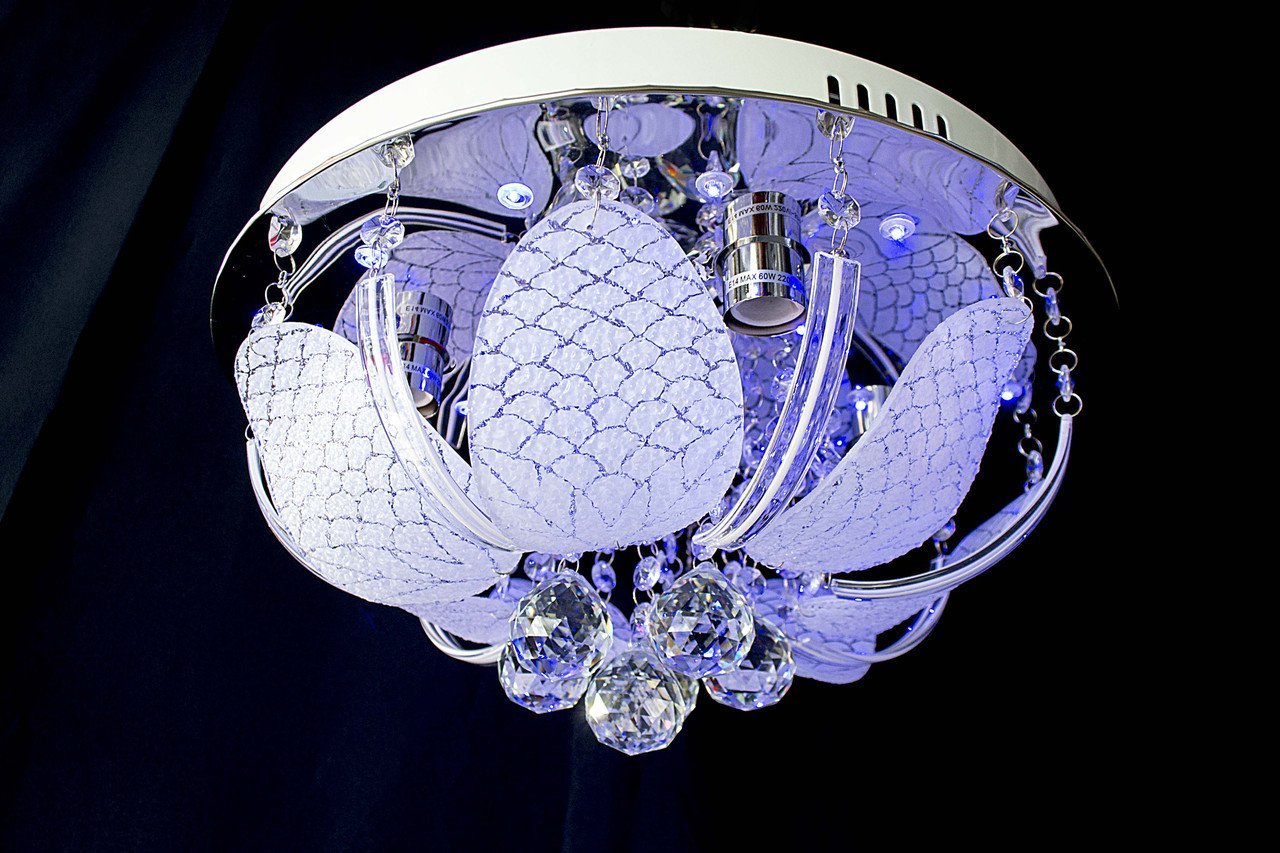

Люстры снабженные пультом дистанционного управления — наиболее современные бытовые осветительные устройства. Конструктивно состоят из нескольких ветвей светильников (часто светодиодных) и управляющего устройства — контроллера. Помимо, собственно, функции освещения, подчас такие люстры могут играть роль многопрограммного цветомузыкального устройства, снабжены таймером. Управляются при помощи дистанционного пульта, специально прилагающегося к ним. Это достоинство, является одновременно и их недостатком — людям свойственно, постоянно терять абсолютно любые дистанционные пульты, даже не выходя из комнаты.

Люстры снабженные двумя пультами управления — дистанционным и базовым стационарным (с функцией поиска) лишены и этого недостатка. Базовый стационарный пульт управления устанавливается и подключается в место настенного выключателя. С помощью функции поиска, можно быстро отыскать «потерянный» дистанционный пульт, имеющий в своей конструкции звуковой зуммер.

Люстры без стационарного пульта, снабженные только пультом дистанционным, подключаются к питающей сети очень легко. В старых квартирах достаточно подключить из трех проводов торчащих из потолка два — общий и любой, из оставшихся, заземление корпуса не подключается. Оставшийся неподключенным, провод надежно изолируется, отгибается в сторону.

В новых квартирах (где из потолка торчат четыре провода) подключается еще и заземление корпуса люстры. Настенный выключатель либо остается на своем месте, в постоянно включенном состоянии, либо убирается вовсе. В последнем случае, два из трех проводов, на месте выключателя, соединяют между собой. Какие именно два — легко определить опытным путем, поочередно перемыкая все три провода между собой, одновременно включая люстру «дистанционкой».

Дело обстоит не намного сложнее, с люстрами имеющими еще и стационарный пульт, который требует питания 220 вольт, для своей нормальной работы. Поэтому, необходимо его этим питанием обеспечить. В первую очередь, отключив питание в распред. щите, необходимо демонтировать настенный выключатель, аккуратно развести в стороны концы проводов, к которым он был подключен. На потолке соединяем общий и любой другой провод (кроме заземляющего), вместе. Так они у нас теперь и останутся. Включаем питание, между оголенными концами двух (из трех) проводов, к которым был подключен выключатель, должно появиться напряжение — проверяем с помощью мультиметра.

Эти провода должны подсоединятся к клеммам L и N стационарного пульта, а последний провод — к клемме «выход», в разных пультах она может обозначаться по разному, необходимо внимательно познакомится с инструкцией (обязательно прилагается к люстре). Если имеется клемма PE — не подключайте ее никуда. Один из проводов люстры подключается к сдвоенному потолочному питающиму проводу, второй к одиночному, третий, заземляющий корпус — к заземляющему проводу из потолка, если он имеется.

Контроллеры с дистанционным управлением, для люстры.

Любая люстра с дистанционным управлением содержит в себе специальное устройство — электронный контроллер. С помощью его, осуществляется перебор различных режимов освещения, путем включения-отключения групп светильников, входящих в состав люстры, с помощью дистанционного пульта, либо согласно заранее заданной программы. Иногда, подобное устройство, вместе с пультом управления можно приобрести в розничной продаже, отдельно от люстры, за сравнительно небольшие деньги.

Изменив схему подключения светильников люстры и подключив ее через контроллер, можно добиться кроме собственно, дистанционного управления ее режимами, еще и улучшение функциональности, за счет увеличения количества этих режимов. Ведь, если с помощью двухклавишного выключателя, возможно управление двумя ветвями эл. цепи люстры, то с контроллером, количество их возрастает, в среднем (зависит от исполнения ), до шести. Плюс, возможность программировать поведение, подключенных источников света. Ниже, в качестве примера расположена электрическая схема подключения люстры, состоящей из пяти светильников.

Так как размеры корпуса контроллера невелики, при монтаже его легко спрятать, например, в достаточно большое отверстие на потолке, предназначенное для крепления крюка. Первый выключатель предназначен для переключения люстры в «рабочее» положение — через него подается питание в схему контроллера. Второй выключатель — аварийный, предназначен для включения части люстры, в случае выхода контроллера из строя. Обычно, подключают его далеко не всегда, и совершенно напрасно — поломка сложного электронного устройства, произведенного в КНР, это обычное дело. Подключение люстры через контроллер TC-42A смотрите здесь

Все работы связанные с прикосновением к оголенным концам проводов производятся при полном снятии напряжения.

В начало.
На главную. Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Как самостоятельно повесить и подключить люстру

Элегантная, со вкусом оформленная люстра служит украшением любой комнаты: парадной гостиной, уютной спальни или строгого кабинета. Если вы купили новый светильник, не спешите вызывать мастера, чтобы подвесить его к потолку и подключить к электропитанию. Вы справитесь с этой работой самостоятельно после прочтения нижеследующей статьи.

Подготовка к работе

Прежде чем начинать работу, нужно подготовить инструменты и материалы, которые могут понадобиться для подвешивания и подключения люстры. Кроме того, следует позаботиться о собственной безопасности, чтобы исключить возможность удара током.

Что может вам понадобиться

• Стремянка — стоя на ней, вы сможете выполнять работы под самым потолком. Если у вас её нет, можно обойтись крепким столом, но лишь в квартире, где высота потолка не превышает 2.5 метра.

• Электродрель для просверливания крепёжных отверстий. Будьте внимательны: инструмент должен работать от аккумулятора, а не от сети.

• Шуруповёрт — тоже работающий от аккумулятора.

• Отвёртки — одна обычная, с плоским или крестообразным жалом, в зависимости от используемого крепежа, другая индикаторная.

• Мультиметр для замеров электрического напряжения.

• Острый нож для зачистки проводов.

• Паяльник и припой.

Как правило, производители светильников комплектуют свои изделия набором крепежа и расходных материалов. Проверьте, есть ли в комплекте люстры соединительные клеммы для проводов, саморезы, крюк или планка для подвешивания к потолку. Если эти детали отсутствуют, придётся докупить их в ближайшем хозяйственном магазине.

Люстра СВЕТПРОМ Caspar 3×40Вт E14 без плафонов,металл черный

Правила электробезопасности

Работа с электропроводкой может быть опасной, если не соблюдать определённые правила. В них нет ничего сложного, запомнить их очень легко.

• Прежде чем начать работу, переведите автоматы на щитке в положение «Выкл.» или Off. Если у вас старый электросчётчик и нет щитка, то необходимо выкрутить пробки.

• С помощью индикаторной отвёртки убедитесь, что на проводах отсутствует напряжение.

• При подключении люстры к электропроводке используйте клеммы или соединительные колодки. Соединение проводов при помощи скруток крайне ненадёжно и может использоваться только как временная мера.

• При покупке расходных материалов и крепёжных элементов выбирайте наиболее качественные изделия, так как от этого зависит долговечность результата и, в конечном счёте, ваша безопасность.

• Не отказывайтесь от заземления, хотя оно немного усложнит процесс коммутации проводов.

Не прикасайтесь к проводам, предварительно не отключив их от сети, — это самое важное правило безопасности.

Люстра подвесная СВЕТПРОМ Лен 5×60Вт E14 текстиль,металл

Подвешиваем люстру к потолку

В зависимости от веса люстры и от материала, из которого сделан потолок, выберите подходящий способ крепления: с помощью стального крюка, анкера, планки либо непосредственно на поверхность потолка.

Чтобы прикрепить люстру весом не более 1.5 кг на бетонный потолок, часто используют стальной крюк с рифлёным дюбелем. Установка выполняется достаточно просто: в потолочной плите дрелью со специальным сверлом нужно высверлить отверстие подходящего диаметра, вставить дюбель и с усилием вкрутить крюк.

Для подвешивания массивной люстры понадобится крюк повышенной прочности с анкером, который после установки в просверленное отверстие расширяется и образует надёжное крепление. Длина и сечение анкера выбираются в соответствии с толщиной потолка и весом осветительного прибора.

Люстра потолочная CAIMAN Hilde 6×60Вт E14 стекло,металл

Многие люстры комплектуются специальной крепёжной планкой, которую крепят к потолку на саморезы, а на неё прикручивают люстру через специальные крепёжные отверстия. Размеры планки соответствуют весу светильника. Если на потолке остался старый крюк, необходимо его демонтировать, срезать или загнуть. Для массивных осветительных конструкций используются крестообразные планки повышенной прочности.

Выполняйте монтаж в такой последовательности.

1. Приложите планку к потолку и карандашом отметьте места для сверления отверстий под крепёж.

2. Дрелью со специальным сверлом, соответствующим материалу потолка, высверлите отверстия и вставьте в них дюбели нужного диаметра.

3. Вставьте в планку крепёжные болты и плотно закрепите гайками.

4. Прижмите планку и зафиксируйте саморезами.

5. Подведите люстру к планке так, чтобы крепёжные отверстия на основании оказались напротив болтов.

6. Скоммутируйте провода через клеммы или соединительные колодки.

7. Прижмите люстру к потолку и вверните наружные декоративные гайки, надёжно закрепляя светильник на планке.

Планка должна располагаться рядом с выходом проводов, чтобы основание люстры скрыло проём в потолке. Часто в средней части планки изготовитель предусматривает изолированное отверстие, сквозь которое следует пропустить токоведущие жилы.

Установка светильника на гипсокартонный потолок

Непосредственно на гипсокартон нельзя устанавливать даже самый лёгкий светильник. Как правило, в месте крепления люстры при монтаже потолка подвешивают металлический каркас, на который затем крепят люстру. Если возникла необходимость в непредусмотренном монтаже потолочного светильника, необходимо:

• вырезать в гипсокартоне отверстие небольшого диаметра, чтобы впоследствии его можно было закрыть основанием люстры;

• просверлить отверстие в бетонной плите потолка;

• вставить в бетон дюбель и ввинтить в него длинную анкерную шпильку, конец которой должен выходить из плиты гипсокартона;

• подвесить люстру на этот анкер.

Наиболее удобно крепить люстру на кольцо рым-гайки, навинченной на конец анкерной шпильки.

Люстра потолочная LAMPLANDIA Lima 5×40Вт E27 стекло,металл

Монтажная часть установки люстры, как правило, не вызывает вопросов ни у кого. Гораздо сложнее правильно подключить провода, особенно если речь идёт о многорожковой люстре с несколькими способами включения.

Подключаем светильник к электропроводке

Чтобы правильно подключить люстру к электросети, необходимо выяснить, что за провода выведены на потолок и как их скоммутировать с проводами люстры. Наиболее простой вариант — когда два провода, выходящие из светильника, нужно подсоединить к двужильному сетевому проводу. Для этого следует всего лишь вставить зачищенные концы проводов в колодку и закрепить так, чтобы каждый провод питания был соединён с проводом люстры. Как правило, так подключают простые светильники к одноклавишному выключателю.

Намного более сложны в исполнении варианты подключения с заземлением и нулевым проводом. Вначале необходимо определить назначение каждого провода, затем скоммутировать их с соблюдением правил электробезопасности.

Как найти «фазу» и «ноль»

Если в вашем доме проложена новая электропроводка, определить назначение проводов не составит труда: нулевой проводник всегда выделен изоляцией голубого цвета, заземление обозначено жёлто-зелёной изоляцией. Фазные провода могут быть в оболочке любых других цветов, в трёхжильном кабеле это, как правило, коричневый провод.

Дело несколько усложняется, если нужно подключаться к старой проводке с проводами в чёрной или любой другой изоляции. Здесь вам пригодится индикаторная отвёртка. Поочерёдно прикоснитесь её жалом к зачищенным концам проводов. Если при контакте загорается индикатор — значит, это фазная жила. Если не загорается, то вы нашли нулевую жилу. Заземления в старой проводке обычно нет.

Люстра потолочная LAMPLANDIA Jasmine 6×60Вт E27 стекло,металл

Подключение к двухклавишному выключателю

Три провода на потолке характерны для выключателей с двумя клавишами. Фазные провода проведены от каждой из клавиш, нулевая жила является общей.

Люстра с двумя проводами

Если из люстры выходит только два провода, независимо от количества ламп, то при подключении фазные провода часто соединяют перемычкой. После этого свет загорается при нажатии любой клавиши или обеих.

Если, помимо двух обычных жил, в люстре предусмотрено заземление, это не особенно усложнит вашу задачу. Жёлто-зелёный провод заземления либо подключается к такому же по цвету, выведенному на потолке, либо изолируется.

Подключаем многорожковую люстру

Подключение многорожковой люстры к двойному выключателю обычно выполняется так, чтобы можно было регулировать яркость: одна клавиша включает только часть лампочек, вторая — другую часть, а обе вместе — всю люстру на полную яркость.

Рассмотрите провода, которые выходят из люстры. Как правило, от каждой лампочки идут два провода, обычно коричневый и синий, но могут быть и с оболочками других цветов. Чтобы скоммутировать их с двухклавишным выключателем, нужно сформировать три пучка жил: два пучка фазных жил и один — нулевых.

• Соедините все синие провода в один пучок и вставьте в зажим клеммы. Это будет нулевой провод люстры, который вы подключаете к нулевому проводу выключателя. Проследите, чтобы в пучок не попали провода другого цвета — это очень важно!

• Коричневые провода разделите на две группы, в зависимости от количества рожков в люстре и градаций яркости. Так, для пятирожковой люстры можно сформировать группы 2+3 или 4+1, для четырёхрожковой — 2+2 или 2+1, для трёхрожковой возможен лишь один вариант — 2+1.

• Провода каждой группы соберите в пучок и вставьте в зажим клеммы, соедините каждую группу со своим фазным проводом выключателя.

При нажатии одной из клавиш будет подключаться соответствующая группа рожков люстры. Все рожки одновременно будут включены при нажатии обеих клавиш.

Люстра потолочная DEMARKT Конрад 5×60Вт E27 текстиль,металл

Многорожковая люстра и одинарный выключатель

При любом количестве проводов в люстре подключение к одинарному выключателю может происходить по единственной схеме: либо вся люстра включена, либо все лампочки выключены. Провода люстры разберите на два пучка соответственно цвету изоляции и скрутите каждый пучок по отдельности. Затем один пучок (неважно, какой) соедините с фазным проводом, второй — с нулевым.

Как подключать пучки проводов

Согласно правилам электробезопасности, скрутки проводов недопустимы, так как с течением времени:

• оголённые жилы окисляются;

• контакт между ними ухудшается;

• растёт сопротивление в месте скрутки;

• место скрутки начинает нагреваться;

• нагрев усиливает окислительный процесс;

• провода греются всё сильнее;

• изоляция из-за сильного нагрева плавится и загорается.

Чтобы этого не случилось, места скруток необходимо пропаять. Но скрученный конец жгута получается слишком толстым и не помещается в клеммную коробку. Чтобы подключить пучок проводов через клеммы, припаяйте к его концу один короткий провод, длиной не больше 5—10 см, и уже его конец зажмите в соединительной колодке. Место спайки хорошенько изолируйте при помощи изоленты. Пропаяйте таким способом каждый пучок, подключите к клеммной колодке и лишь после этого начинайте устанавливать люстру на потолок.

Люстра подвесная CAIMAN Leo 5×60Вт E14 стекло,металл

Подключение светодиодной или галогенной люстры

Галогенные лампочки работают не от сетевого напряжения 220 V, а от постоянного тока 24 V или 12 V. Светодиодные светильники тоже подключаются от постоянного тока. Поэтому в люстре, как правило, предусмотрен небольшой трансформатор, к которому подключены лампочки. Вам остаётся только соединить выходы трансформатора с сетевым проводом. Это два провода, которые подключаются к фазе и нулевому проводу в любом порядке.

Точно так же подключают люстру с дистанционным пультом. Разница лишь в том, что подсоединяемые провода выходят не от трансформатора, а от блока управления, спрятанного в корпусе люстры.

Проверка правильности подключения

После того как все провода будут подключены, не спешите привинчивать люстру к потолку. Выполните пробное подключение и убедитесь, что все лампы зажигаются, нигде в местах соединения проводов нет искрения или дыма. Если какой-то провод подключен неправильно, вы сразу поймёте это по хлопку выбитых пробок или отключению автомата на входе. Убедившись в работоспособности люстры, снова отключите ток и прикрутите светильник к потолку.

Люстра подвесная ПЕТРАСВЕТ Атриум 8×60Вт E14 без плафонов,металл

Несколько практических советов

• Если необходимо передвинуть люстру на другое место, перед сверлением крепёжных отверстий обязательно проверьте этот участок потолка специальным тестером. Возможно, под штукатуркой проложен электропровод, и при попадании в него сверлом вы рискуете вызвать замыкание.

• Если от старого светильника в потолке осталось слишком большое отверстие, замаскируйте его гипсовым лепным декором.

• Люстру на скошенном мансардном потолке лучше всего крепить на цепочке.

• В квартире с невысокими потолками подвешивайте люстру так, чтобы её нижний край располагался выше головы самого высокого члена семьи не менее чем на 15—20 см.

Надеемся, что теперь вам понятно, как подключить и подвесить люстру. Но, если вы всё же не уверены, что сможете самостоятельно разобраться с проводами, обратитесь к профессиональному электрику.

Как подключать люстру правильно — с 1,2,3,4 лампами, пультом управления и выключателем, схемы

Приступая к вопросу установки потолочного светильника, а данное понятие немного расширяет привычную тему интерьерных светильников, следует, прежде всего, обратить внимание на саму конструкцию люстры, а именно способ ее крепления.

• Необходимые материалы и инструменты ↓
• Как крепить? ↓
• Как подключить провода? ↓
• Схема подключения на три провода ↓
• Подключение на четыре провода ↓
• Подключение люстры с дистанционным управлением ↓
• Подключение к выключателю ↓
• Советы ↓

Конструктивно, светильники условно можно разделить на:

1. Подвесное крепление с помощью потолочного крюка.
2. Крепление с помощью монтажной планки.
3. Корпусное крепление к потолочной поверхности.

Первый, наиболее распространенный вид крепления люстр недавнего прошлого. Практически все светильники от эксклюзивных хрустальных светильников из горного хрусталя, красивейших и дефицитнейших в советское время, люстр из богемского стекла, до довоенных плюшевых абажуров крепились довольно просто с помощью жестко вмонтированного в потолок крюка.

Более современные варианты интерьерных светильников, используют в своем креплении монтажную планку – ее стационарно прикрепляют к потолочной поверхности, и на имеющиеся болты подвешивают саму люстру, закрывая планку декоративной накладкой.

При корпусном способе с помощью дюбелей, люстра через отверстия в корпусе светильника жестко прикрепляется к потолку.

Необходимые материалы и инструменты

Рациональность использования каждого из указанных способов определяется непосредственно на месте монтажа исходя из местных условий и дизайнерской идеи.

Но каков бы ни был замысел идеи оформления помещения, в его реализации необходимы:

1. Инструменты.
2. Расходные материалы.
3. Средства защиты и средства, обеспечивающие соблюдение правил техники безопасности.

Из инструментов, необходимых для крепления люстры (здесь речь идет о варианте, когда из бетонного потолка выведены только провода, без отверстия и каких бы то ни было средств или приспособлений):

1. Перфоратор для пробивания отверстий в плите.
2. Набор сверл по бетону.
3. Электрический удлинитель.
4. Электрический тестер (не путать с пробником).
5. Электрический пробник (а здесь уже не путать с тестером, тестер – это прибор для измерения электрической цепи, напряжения, сопротивления, а пробник – прибор похожий на отвертку для определения наличия напряжения в проводке).
6. Индикатор скрытой проводки (в случае, если логику строителей понять не удается и необходимо производить поиск электрических проводов в толще бетона).
7. Отвертка (желательно с длинным рабочим органом обмотанным изолентой).
8. Пассатижи.
9. Кусачки.
10. Круглогубцы.
11. Нож с диэлектрической рукояткой, как впрочем и все остальные инструменты.

Из расходных материалов понадобятся:

1. Изоляционная ПВХ лента.
2. Монтажная колодка.
3. Дюбели и болты.

В качестве средств защиты:

1. Резиновые перчатки (желательно специальные перчатки для монтажа из мягкой резины, но если нет таковых, подойдут и обычные кухонные).
2. Устойчивая лестница-стремянка или крепкий стул.

Дополнительно, нелишне иметь под рукой пространство для инструмента и сборки элементов светильника.

Как крепить?

Крепление люстры на монтажную планку

Начало работ по установке рекомендуется посвятить изучению самого светильника и способа его крепления, электрической начинки и непосредственно инструкции по сборке.

Сам процесс можно представить следующим образом:

1. Сборка основных элементов люстры, без плафонов и элементов декора.
2. С помощью индикатора скрытой проводки определяется место прокладки электрических кабелей в потолке.
3. В безопасном месте, недалеко от места выхода проводов (обычно провода выходят на 10 – 12 сантиметров), отмечается место для установки потолочного крюка.
4. Перфоратором проделывается отверстие в плите на глубину дюбеля (на пластиковых дюбелях промаркированы цифры: первая – это диаметр, вторая – это длина, все показатели в миллиметрах).
5. В отверстие вставляется пластиковый дюбель и вкручивается крюк (или вставляется самозажимной крюк).
6. За специальное кольцо или фиксатор люстра подвешивается на крюк.

В случае крепления с помощью монтажной планки, порядок работ следующий:

1. Определяется место установки планки.
2. На планку присоединяются монтажные болты.
3. Перфоратором сверлятся отверстия.
4. Вставляются дюбеля.
5. Через центральное отверстие в монтажной планке продеваются электрические провода.
6. Планка саморезами или болтами притягивается к потолку.

https://www.youtube.com/watch?v=Ltu6IWLV7Po

Как подключить провода?

Схема подключения с одной лампой

Теперь, когда самая грязная и пыльная часть работы позади, наступает самая интересная и творческая часть процесса – подключение электрических проводов.

Здесь, кроме всего прочего, рекомендуется взять лист бумаги и карандаш. Так проще и наглядней на бумаге можно зарисовать, а позже, правильно и с первого раза собрать схему подключения светильника.

Первое, на что нужно обратить внимание, это количество проводов, выходящих с потолка:

1. Кабель в две жилы – светильник будет работать в одном режиме – одновременном включении всех ламп.
2. Кабель в три жилы – в таком случае существует возможность регулировать освещенность помещения, использовать минимальный или максимальный режим освещения.

Второй немаловажный момент, на который следует обратить особое внимание – это то, какой конструкции установлен выключатель – одно, двух или трехклавишный.

Одноклавишный выключатель включает все лампы люстры одновременно и переключение режимов невозможно. Выключатели с несколькими положениями позволяют переключать режимы освещения, также как и включать все лампы одновременно.

Третий момент, уже из практической плоскости, требует определить наличие фазы и нуля в проводке. В классической схеме подключения, нуль, обозначаемый латинской «N», из распределительной коробки подключается напрямую, без выключателя. Фаза определяется пробником – лампочка показывает напряжение свечением. Вот этот проводник и разрывается контактами выключателя.

Теперь, когда основные моменты определены, без особого труда можно подключить люстру к электросети.

Схема подключения на три провода

Современные электрические приборы уже лет 30 комплектуются проводкой с цветовой маркировкой. Так, общепринятым в цветовой гамме оплеток кабелей – синий цвет символизирует «ноль», остальные провода «фазу», а вот провода, имеющие две продольные полосы – желтую и зеленую, нужны для подключения заземления.

Самый простой тип подключения – двухпроводный. Один кабель «ноль», второй через выключатель «фаза». Провода проводки здания зажимаются в гнездах монтажной колодки, с противоположной стороны гнезд зажимаются провода светильника. Все элементарно.

При присоединении трех проводов, действия должны быть следующими:

1. В проводке люстры соединяются все провода синего цвета в одну скрутку.
2. Остальные провода соединяются в зависимости от количества ламп в две скрутки – одна часть ламп будет включаться одной клавишей выключателя, остальные лампы будут включены второй клавишей, при нажатии на обе клавиши будут включены все лампы.
3. Через монтажную колодку присоединяются скрутки в следующем порядке – «ноль» в гнездо с проводами синего цвета, остальные скрутки в гнезда с проводами «фазы».

Подключение на четыре провода

Классический вариант использования в проводке здания четырех кабелей – это стандартная схема на два положения с дополнительной жилой заземления. Такой провод маркируется двумя дополнительными полосами.

В случае присутствия в проводке дома такого четырехжильного кабеля без маркировки, обращение с ним требует дополнительного внимания и осторожности. Нахождение жил провода с напряжением облегчает поиск провода заземления, далее просто с помощью тестера определяется вывод с «нулем» и жиля кабеля заземления.

В дальнейшем, этот конец кабеля рекомендуется просто заизолировать и не использовать при подключении.

Подключение люстры с дистанционным управлением

Создание красивого светового шоу или программное включение освещения в помещении сделало возможным использование в современных светильниках электронных компонентов. Одним из достижений современной электроники является использование пультов дистанционного управления светильником.

Особенностью подсоединения такого электронного чуда является специальный блок управления, управляющего освещением. В принципе, подключение такой люстры не является большой проблемой, это такой же светильник, как остальные, кроме разве что электроники, которую к сети нужно подключать согласно прилагаемой схеме.

Здесь важную роль играет не только полярность, но и в некоторых случаях необходимость подключения провода заземления с желто-зеленой полоской.

Подключение к выключателю

Кроме этого, желательно так же как и обычную люстру, подключить общую цепь через выключатель, ведь отключение освещения иногда необходимо во время длительного отсутствия или, к примеру, замены ламп. Как и обычные светильники, через выключатель подключается напряжение, а нулевой провод идет напрямую через распределительную коробку.

Советы

В арсенале домашнего электрика, кроме традиционной изоленты и пробника, рекомендуется иметь и некоторые другие хитрости – например, лампочки пробника. Нехитрое приспособление, состоящее из электрического патрона с подключенными проводами 35-40 сантиметров длиной с зачищенными концами и лампочки позволит быстро и просто определить напряжение в проводке.

Приступая к монтажу осветительных приборов, нелишне прикрепить скотчем к выключателю лист бумаги с предупреждением о проведении работ.

Кроме этого, среди защитных мер, рекомендуется иметь обувь на резиновой подошве и не работать со стремянки на мокром полу.

Статья была полезна?

0,00 (оценок: 0)

Как повесить люстру на бетонный потолок

Содержание

1. Способы крепления люстры к бетонному основанию
2. Как работает YouDo?
3. Как правильно повесить люстру?

При покупке новых осветительных приборов может возникнуть вопрос: как повесить люстру на бетонный потолок? Действительно, плита перекрытия имеет большую плотность и твердость, что затрудняет ввинчивание крюков или болтов.

Именно по этой причине многие предпочитают обращаться за помощью к мастеру, а не выполнять работу самостоятельно. Но на самом деле ничего особенно сложного в таких электротехнических работах нет – даже без опыта работы с электрикой вы легко справитесь с этой задачей, если следовать нашим советам и инструкциям.

Для начала разберемся, какие есть возможности для установки светильника на потолок.

На сегодня существует два типа крепежей:

1. Крюк (используется для люстр старого образца или очень тяжелых светильников).
2. Монтажная планка / кронштейн (современный крепеж для легких люстр и светильников).

Указанные типы крепления предполагают работу с бетонной плитой. Потому без специальных инструментов не обойтись. Далее – подробно о том, как прикрепить люстру указанными выше способами.

Другие исполнители на Юду

• Семен

  Рейтинг: 5

• Валерий

  Рейтинг: 4,9

• Кирилл

  Рейтинг: 5

• Александр

  Рейтинг: 5

• Антон

  Рейтинг: 5

Найти мастера

Способы крепления люстры к бетонному основанию

Наиболее удобным методом установки люстры на бетонные потолки является кронштейн. Это просто и относительно быстро, поскольку все необходимые аксессуары и приспособления обычно поставляются в комплекте с люстрой.

Установка монтажной планки будет первым этапом работы. Поскольку кронштейн должен плотно прилегать к потолку, при необходимости место монтажа выравнивают. Для этого используют обычную шпатлевку в цвет декора.

Перед тем, как повесить люстру, необходимо проверить проводку, качество выведенных проводов – после крепления планки сделать это будет проблематично. А если на месте для монтажа светильника есть крюк, его нужно аккуратно выкрутить, подогнуть к потолку или спилить.

Для разметки кронштейн прикладывается так, чтобы его края прилегали к основанию. Размеченная поверхность просверливается дрелью со сверлом по бетону или перфоратором. После этого в отверстия забиваются дюбели, затем прикладывается планка и прикручивается с помощью шурупов или саморезов (можно взять шурупы из комплекта планки или приобрести отдельно).

Монтажная планка

Готово, монтажную планку для вашей люстры вы установили. Перед дальнейшими работами следует проверить надежность крепления.

Подсоединение проводки – следующий этап крепления на монтажную планку. Выполнить такую работу также довольно просто, следуя инструкции. Но для начала отключаем электричество в квартире, как того этого требуют основные правила электробезопасности.

Рассматриваем проводку. Как правило, выводится два или три провода для крепления люстры – фазный, нулевой и, возможно, заземление. Количество проводов будет зависеть от возраста вашего дома и самой проводки. Обычно в советских высотках провода заземления не предусматривались. А вот в частных домах, напротив, это практически обязательный элемент.

Сопоставляем провода люстры. Фаза обычно находится в красной или черной оболочке (опять-таки, в зависимости от возраста проводки), ноль – в голубой, а заземление – в желтой с полосой. Но надёжнее всего использовать индикаторную отвёртку. Для этого в доме включается электричество, а мастер поочередно касается оголённых проводов световым индикатором. Если индикатор загорается, значит в проводе есть ток, это фаза.

В большинстве световых приборов соблюдение подключения «фаза-ноль» необязательно. Исключением может быть специальная люстра с пультом дистанционного управления и с многолампочными конфигурациями (в комбинации с многоклавишными выключателями). В последнем случае ноль должен быть общим для всех лампочек. Фаза подаётся отдельно на свою группу ламп.

Провода лучше всего соединять специальными клеммами. При их отсутствии – скрутить и изолировать обычной изолентой или защитными колпачками (поставляются в комплекте с люстрой или приобретаются отдельно). При отсутствии в потолке провода заземления соответствующий провод просто оставляют неподключенным.

Крепеж светильника – самый простой этап.

• Приставляем люстру к кронштейну и следим за отсутствием зазоров.
• Закручиваем шурупы или гайки, плотно закрепляя декоративную накладку.
• Производим окончательную сборку и вкручиваем лампочки.

Более сложная задача – установка люстры на бетонные потолки на специальных крюках (бывают с обычной винтовой резьбой как у самореза и с анкерным болтом).

Резьбовой крюк используют для монтажа легковесных люстр (3-4 килограмма), только в этом случае крепеж хорошо справится с поставленной задачей. Для тяжелых светильников весом более пяти килограммов используют крюки на анкерных болтах.

В случае с резьбовыми креплениями алгоритм работы довольно прост. Нужно просверлить в бетоне отверстие в том месте, где предполагается установить люстру. В это отверстие вставляется надёжный дюбель, в который впоследствии ввинчивается крюк.

С анкерными болтами дело обстоит немного сложнее, но если вы ранее работали с анкерными механизмами, то затруднений возникнуть не должно. В бетонном потолке просверливается отверстие необходимого диаметра. После этого туда вставляется анкер и завинчивается до упора. Особенность такого крепежа – высокая надежность при большой нагрузке.

На заключительном этапе производится подсоединение проводов люстры к проводке дома. Алгоритм работы с электрикой остается таким же, как и при установке люстры на монтажный кронштейн. При работе с одноклавишными выключателями соблюдение пары фаза-ноль непринципиально. Если используются многоклавишные выключатели, то ноль будет общим для всех ламп, а каждая отдельная фаза (с клавиш выключателя) будет соединяться с нужной группой ламп.

Для закрепления люстры на потолке на крюк подвешиваем люстру по принципу «крюк-петля». Затем надвигаем на место соединения проводов специальную декоративную чашу. Только проследите, чтобы чаша плотно прилегала к поверхности потолка без зазоров – так люстры выглядят эстетичнее.

Более надежным и эффективным в любом случае будет анкерное крепление. Такой способ – отличное решение для больших помещений, в которые принято устанавливать многорожковые люстры. В данном случае лампы запитываются не от одного, а от нескольких выключателей, каждый из которых отвечает за определенную комбинацию источников света. При этом используются не две, а три жилы или более. Одна из них будет общей для всех рожков (это ноль), а другие будут отвечать за свои комбинации лампочек (фазы). Чтобы узнать о вариантах подключения подробнее, необходимо изучить электрические схемы, прилагаемые к люстре.

Наконец, несколько полезных советов для того, чтобы повесить на бетонный потолок любую люстру.

• Перед началом монтажа необходимо снять с люстры все декоративные элементы и выкрутить все лампочки. Это обезопасит вас в процессе работы, а сама люстра не разобьётся. Особенно важно выкручивать лампочки-экономки, поскольку в них содержится ртуть, которая попадет в помещение, если повредить лампу.
• При проверке проводов необходимо не просто включить свет на распределительном щите, но и не забыть воспользоваться выключателем в комнате. В противном случае ваша работа не даст никакого результата – вы просто не сможете проверить люстру и провода при изучении проводки. Однако перед началом соединения следует снова отключить пробки.
• Обязательно рассчитайте длину крюка, прежде чем начать его установку – важно, чтобы декоративный колпак полностью закрыл крепление. Если вы увидели, что неправильно подобрали размеры уже после того, как монтажные работы были закончены, придется всё переделывать. Лучше учесть особенности люстры заранее.
• Если нужно повесть тяжелую люстру, то следует воспользоваться анкерным креплением. Также желательно взять в помощь напарника, который будет держать люстру на весу, пока вы подключаете проводку.
• Перед тем как сверлить отверстие для крюка или дюбелей, следует проверить потолок специальным прибором, который сообщит, где пролегают провода. Это особенно актуально, если проводка в доме старая и устанавливали ее не вы. Нередко бывшие хозяева экономят и прокладывают провода, в том числе и для люстры, без определенной схемы. Повреждение оплетки при сверлении может привести к короткому замыканию.
• Для работы по установке люстры необходимо использовать специальные электрические отвертки, которые просигнализируют, если через провод подается ток. Это упростит и ускорит вашу работу и обезопасит от неожиданностей при монтаже люстры.

Если во время проверки работы люстры какие-то лампочки не работают или прибор вообще не включает свет, скорее всего при монтаже была допущена ошибка. Чаще всего это означает, что вы перепутали провод заземления с фазой. Исправить проблему можно только повторным подключением люстры, как правило, для этого достаточно поменять два провода местами.

При работе с электрикой не следует пренебрегать правилами безопасности, даже если вы отключили подачу тока – используйте резиновые коврики или обувь на резиновой подошве, диэлектрические перчатки. Это убережет вас от поражения током, если что-то пойдет не так.

Не следует самостоятельно монтировать люстру, если вы не уверены в качестве вашей проводки. Профильные специалисты располагают специальным оборудованием для электротехнических работ, а у домашнего мастера его обычно просто нет.

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Как правильно повесить люстру?

При соблюдении правил безопасности и четком следовании инструкции крепление люстры к бетонному основанию не займет у вас много времени. Но в некоторых случаях, например, при старой проводке, отсутствии возможности увидеть места пролегания проводов, без необходимого инструмента и т.п., лучше всего доверить работу профессионалам.

Порядок действий

В зависимости от веса люстры, выберите тип крепления.

Установите монтажную планку или крюк на потолок.

Подсоедините проводку.

Закрепите люстру.

или создать задание на Юду

Задание Дениса «Ремонт квартир»

30 000 ₽

Делали ремонт в квартире ,все сделали качестве,быстро и главное качество, спасибо большое за работу !!! отдельное спасибо Ильязу!!! будем советовать вас остальным

Исполнитель задания:

Андрей
5,0 2142 отзывов

Создать такое же задание

Оставьте свою реакцию, если было полезно

2

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

• Главная
• org/ListItem»> Мастера по ремонту
• Статьи
• Ремонт квартир
  • Электрика
  • Обои
  • Штукатурка
  • Сантехнические работы
  • Дизайн интерьеров

Подключение люстры. Как правильно повесить и подключить потолочную люстру.

Домой Электропроводка Подключение приборов Подключение люстры. Как правильно повесить и подключить потолочную люстру.

По горячим следам хочу рассказать как подключить люстру к потолку.

Установить и повесить люстру это даже не пол дела, а скорее его четверть. Главное правильно подключить люстру, чтобы все работало. То есть все лампочки загорались по мановению руки при нажатии вашего выключателя. Да и мало, чтобы лампочки на люстре просто горели, конечно, важно, чтобы они горели так, как вам хочется и необходимо.

Было время, когда установка люстры являлась для меня просто неразрешимой задачей и прежде чем, я досконально разобрался как правильно повесить потолочную люстру утекло достаточно воды.

Казалось бы подключение люстры к потолку не должно вызывать никаких титанических усилий: из потолка торчат три провода (в большинстве случаев их как раз три) и из люстры три. Соединяешь их между собой и дело готово. Фигушки. Грамотное подключение потолочной люстры дело простое, только если знаешь как все устроено. Изучали в школе физику? Все помните? Даааа… Я тоже мало что припоминаю.

Купил недавно себе люстру. Восемь плафонов. Торчат три провода. Производство Германия. Ладно, думаю, если Германия, то все должно работать по определению. На деле оказалось как всегда: без стакана не разберешься. На данной люстре и будем проходить обучение. Вот вам моя инструкция по установке люстры…

Начнем с выключателя. Из стены торчит три провода. Один фазный идет из раздаточной коробки. На нем всегда фаза. Два других идут на потолок к нашей люстре. Чтобы не было путаницы: коричневый провод — фаза, синий — ноль, желтый — земля. (Учитывая то, что в выключателе нуля не может быть по определению, он сразу идет в распаечную коробку на потолке).

Подсоединяем наш выключатель. Три провода распределяем по клеммам. Оставьте выключатель включенным, то есть положение тумблера или тумблеров, если ваш выключатель двухклавишный, должно быть ВКЛ.

Выключатель должен оставаться во включенном состоянии, чтобы вы могли без проблем определить фазы на проводах, торчащих из потолка. Это очень распространенная ошибка. Как то я тоже на нее попался. Тыкаю, тыкаю индикатором в провода… Не горит. Где ток??? Пришлось вызывать электрика, который все разложил по полкам. НО… Если есть вольтметр, то для определения фаз желательно пользоваться им, так как работать под напряжением просто опасно.

Итак, фазы мы везде определили. На потолке их должно быть две и ноль и, соответственно, один — заземление (которого может и не быть).

Далее идем к нашей люстре. Как я уже говорил, из нее торчит три провода. Коричневый, синий и желтый. Желтый – это земля. Синие и коричневые же идут от каждой лампочки по два, а концами соединены между собой. То есть все синенькие с синенькими, а коричневенькие со всеми коричневенькими. В итоге и получаем три провода: желтый – земля, синий – совокупность всех синих от каждой лампы, коричневый – соответственно все коричневые. Прямо на пальцах….

Объясняю, как подключить люстру, если вы хотите, чтобы все лампы у вас загорались нажатием одной клавиши выключателя, то есть от одной фазы. Коричневый провод присоединяем к фазе на потолке. Это просто. А теперь ВНИМАНИЕ: синий провод подсоединяем к нулю. Соответственно один провод вам без надобности. Заизолировать его не забудьте.

Теперь если у вас двухклавишный выключатель и вы хотите, чтобы от одной клавиши, например, у вас горело две лампы, а от другой одна. У меня вот восемь ламп и мне надо, чтобы горели они или по четыре, а если обе клавиши включены, то все вместе.

На фото слева внутренности моей люстры. Как видите, от каждой лампы идет по два провода: коричневый и синий. Изначально они были соединены между собой: коричневые с коричневыми, а синие с синими. Именно поэтому я не мог сделать так, чтобы лампы горели по четыре, так как все они были завязаны на один провод.

Как выйти из данной ситуации? Я соединил между собой синие провода от четырех лампочек и от них вывел один провод. То же самое проделал и с другими четырьмя лампами. Коричневые провода так и остались соединены между собой, а желтый (земля) подсоединен к втулке. На выходе получаем четыре провода… Два синих на две фазы, а коричневый на ноль.

Далее два синих подсоединяем к фазам на потолке, а коричневый к нулю. Желтый (земля) можно подсоединить к крюку, который торчит из потолка.

Конечно намного проще, когда провода от всех лампочек торчат у вас снаружи и вы можете соединять их между собой как вам заблагорассудится. В данном же случае пришлось лезть во внутрь.

Чуть не забыл. Тщательно изолируйте провода. Не жалейте изоляционной ленты. Много – не мало, а проблемы с электричеством никому не нужны.

Все. По такой аналогии вы сможете подключить любую люстру или просто лампочку и все должно работать. Если что-то непонятно или не получается, смело спрашивайте.

При перепечатке материалов активная ссылка на сайт ремонт квартиры своими силами обязательна.

---

Не получилось подключить люстру?
Срочный вызов электрика в Санкт-Петербурге.

• ТЕГИ
• электроприборы

Предыдущая статьяВыравнивание пола своими руками — наглядное видео

Следующая статьяВыравнивание стен видео — инструкция

В ТОПЕ ПРОСМОТРОВ

ПРИГОДИТСЯ КАЖДОМУ

Как подключить люстру с пультом правильно. Как установить люстру потолочную

• Как подключить провода к люстре потолочной правильно
• Как подключить люстру с пультом, на дистанционном управлении.
• Контроллеры с дистанционным управлением.



Как установить и подключить люстру потолочную своими руками, схема подключения люстры.

Светильник потолочной установки, именуемый люстрой, является основным источником освещения во многих жилых помещениях. Смотрите статью как правильно выбрать светильник настенный. Расположена люстра, как правило, в самой середине потолка, чтобы насколько возможно равномерно распределялся поток света. Закрепляются люстры либо подвешиванием на крюк, либо с помощью специальных дюбелей методом жесткого крепления, при чем в этом случае существует два варианта, как установить люстру:

1. Закрепить специальную планку, которая входила бы в конструкцию люстры, к месту подвода питающих проводов на потолке. Планка эта должна быть сделана так, чтобы ее можно было снять с помощью откручивания двух винтов с декоративными головками. После прикрепления планки к потолку присоединяют питающие провода, одевают корпус люстры и затягивают винты.

На потолках в квартирах старой планировки часто имеются большие отверстия, в которые раньше устанавливался крюк для подвесной люстры. В таком случае просто немного смещаем место крепления специальной планки таким образом, чтобы отверстие для крюка закрывалось корпусом люстры после его установки.

Схема крепления люстры к потолку. Как установить люстру правильно.

Именно так производится установка популярных на сегодняшний день бюджетных вариантов. Установку люстры желательно проводить не в одиночку, а вдвоем, используя при этом устойчивую лестницу-стремянку.

2. Несколько по другому крепятся тяжелые люстры, в которые зачастую может быть вставлен понижающий трансформатор. Как установить люстру потолочную такой конструкции правильно, мы сейчас тоже разберемся. Конструкция подобных люстр состоит из двух частей — внешней панели с разным количеством оформленных декоративно электрических патронов и массивного основания с пускорегулирующей аппаратурой (что, впрочем, встречается не так уж часто в последние годы) и понижающим трансформатором. Сначала с помощью трех или четырех дюбелей закрепляем к потолку основание.

Затем подключаем два питающих провода. Подключаются питающие провода к присоединенным к трансформатору (а точнее, к его первичной обмотке) контактам клеммника. Такие контакты легко определяются визуально, поскольку намного тоньше проводов вторичной обмотки. В случае наличия заземляющего третьего провода, необходимо подключить его к люстре. Затем надеваем на основание внешнюю панель и фиксируем ее специальными винтами с декоративными головками.

И в том и в другом случае перед установкой необходимо обязательно снять все легкобьющиеся детали — электрические лампы, рассеиватели, хрустальные отражатели. После установки и подключения люстры можно смело вворачивать или вставлять электрические лампы ,чтобы проверить их работоспособность во всех существующих рабочих режимах. В последнюю очередь уже устанавливать все легкобьющиеся и хрупкие детали.

Наверное, легче всего будет установить и подключить люстру, которая вешается на крюк. После того, как люстры установлены на крюк, нужно только соединить с ней питающие провода, приподнять декоративный колпачок, который скрывает место электрического соединения и крюк и крепко зафиксировать колпачок в данном положении. Потом уже можно свободно вкручивать электрические лампы и производить проверку их работоспособности. В последнюю очередь здесь также устанавливаются хрупкие и легкобьющиеся части.

Как подключить провода к люстре потолочной правильно

В помещениях, проектировавшихся в старое доброе советское время — будь то «ленинградки», «сталинки», «хрущевки» или другие виды квартир — люстры, как правило, подключается куда легче, нежели в помещениях современных новостроек. При завершении демонтажа старой люстры посередине потолка обычно наблюдается отверстие для крюка, а из него или около него торчит несколько проводов. Если же снять крышку двухклавишного выключателя, расположенного обычно на стене, также видим, что он подключен к такому же количеству проводов, какое торчит из отверстия на потолке (чаще всего — это три провода). Смотрите нашу статью как установить и подключить выключатель открытой и скрытой проводки.

Если на стене расположен одноклавишный выключатель, третий провод все равно должен находится где-то недалеко, будучи просто отведенным в сторонку и изолированным. Скорее всего это значит, что в демонтированной люстре был всего один режим освещения и подключена она была из трех проводов, которые торчат из потолка, только к двум. В старых квартирах зачастую в прихожей, спальне, кухне, ванной и туалете из потолка может торчать только два провода. Означает это только то, что вариантов нет и придется подключать люстру однорежимного типа.

Впрочем, большинство люстр, изготовленных в Советском Союзе работало с тремя режимами освещения:

1. Режим не яркого освещения — когда работает только центральная лампа. В случае же, если в светильнике нет центральной лампы, горит меньшая часть лампа боковых.
2. Режим яркого умеренного освещения — когда не работает центральная лампа, но горят боковые. В случае отсутствия в светильнике центральной лампы, горит большая часть лампа боковых.
3. Режим полной яркости — когда работают на полную мощность все лампы.

Люстра, работающая в трех режимах состоит принципиально из двух электрических подводов, в каждом из которых располагается группа электрических светильников, которые подключены друг с другом параллельно. Кстати, один провод из трех выходящих из люстры является общим для остальных. В случае возникновения напряжения между любым из остальных двух проводов и общим проводом начинают работать обе группы.

Схема подключения люстры к проводам. Как подключить провода к люстре правильно.

Если сеть однофазная, напряжение возникает между рабочим нулем и фазой. В случае постоянного подсоединения общего провода люстры к рабочему нулю и подачи фазы через двойной выключатель на два остальных провода можно считать подобным образом осуществляемое соединение правильным. Если же наблюдается постоянное соединение общего провода люстры с фазой при том, что через выключатель на два остальных провода подается рабочий ноль — люстра также будет работать при таком соединении, однако нельзя называть подобное соединение правильным, поскольку не исключено поражение электрическим током человека, когда необходима будет замена перегоревших ламп, а также от выключателя в нерабочем состоянии.

Поэтому главным является необходимость отыскать общий провод из трех проводов, которые торчат из потолка. Как это сделать? Можно рассмотреть самые эффективные способы:

Легче всего будет аккуратно развести провода в стороны, а затем перевести обе клавиши выключателя в состояние «включено». Взяв в руки индикаторную отвертку, поочередно коснуться оголенных концов каждого из трех проводов. В случае загорания огонька в отвертке на двух проводах и отсутствие на третьем можно предположить, что проводка выполнена правильно, а третий провод, от прикосновения к которому на индикаторной отвертке не загорелся огонек, является общим.

Для окончательной уверенности, администрация сайта ремонт квартиры в новостройке своими руками рекомендует выключить обе клавиши выключателя и вторично проверить наличие напряжения, прикасаясь к концам проводов. Если все в порядке, индикатор нигде не должен светиться, поскольку выключатель отекает фазу и размыкает электрическую цепь.

Индикатор также может загораться при касании конца оголенного провода при выключенном и включенном выключателе. Означать это может как не совсем правильный монтаж проводки так и то, что провод является общим.

Если уже возникли подобные проблемы, лучше всего использовать другие способы поиска общего провода, которые могут показаться немного сложнее, но будут более надежными. Например, можно воспользоваться мультиметром, специальным измерительным прибором. Необходимо поставить прибор в положение при котором измеряется переменное напряжение и перевести в рабочее положение хотя бы одну из клавишей выключателя.

Затем щупами мультиметра касаемся поочередно оголенных концов проводов. Отгибаем в сторону два провода, не перемыкая их, переводим клавишу выключателя в состояние «выключено», а другую — в состояние «включено». Напряжение между двумя проводами, которые были отогнуты должно исчезнуть.

Третий оставшийся провод касаемся одним из щупов прибора, а другим щупом поочередно касаемся концов двух отогнутых проводов. Там где возникнет напряжение при касании и будет общим проводом. Его надо пометить особенным способом.

Теперь остается лишь отыскать общий проводник на люстре. Для этого необходимо вкрутить лампочки и поочередно измерять мультиметром сопротивление между концами трех проводов, которые выходят из люстры. Таким образом нужно отыскать два провода, между которому будет больше всего сопротивления. Ни один из них не может быть общим, так как как раз третий провод в этом случае является общим проводом.

После выявления общего провода, можно подключить люстру правильно. Предварительно полностью в квартире отключаем напряжение и соединяем клеммным соединителем (смотрите нашу статью способы соединения электрических проводов) провода люстры с питающими концами, которые торчат из потолка.

Присоединяем провода люстры с помощью клеммного соединителя.

Если у люстры есть дополнительный четвертый провод (на нем обычно желто-зеленая изоляция и он является заземляющим), такой провод никуда не подключается и просто изолируется. Проверяем работу светильника после подачи напряжения. Если все было сделано без ошибок, люстра должна нормально работать.

В современных помещениях из потолка чаще торчат не три, а четыре провода и четвертый провод является заземляющим. Такой желто-зеленый провод присоединяется к корпусу светильника через провод такого же цвета, который из него выходит. Проблемы могут возникнуть если все четыре провода, торчащие из потолка одинакового цвета — тогда необходимо отыскать еще и заземляющий провод.

Для этого сначала нужно выключить на щитке вводный автомат. Затем достаточно длинный кусок провода, один из концов которого зачищен и освобожден от изоляции присоединяем к щупу мультиметра, другой же его зачищенный и освобожденный от изоляции конец наматываем на вентиль неокрашенной части батареи. Ставим мультиметр в режим измерения сопротивления  и поочередно проверяем щупом все четыре провода. Там где мультиметр будет показывать сопротивление (которое все же будет очень незначительным), находится заземляющий провод.

Как подключить люстру с пультом, на дистанционном управлении.

Пожалуй, самыми современными бытовыми осветительными устройствами являются люстры, которые снабжены пультом дистанционного управления. Конструкция такой люстры, как правило, состоит из нескольких светильников (зачастую светодиодных) и контроллера, который является управляющим устройством. Подобные светильники, кстати, могут выполнять не только осветительную функцию, но могут служить в качестве таймера или цветомузыкального многопрограммного устройства. К ним для управления специально прилагается пульт. Впрочем, для некоторых забывчивых людей такое, казалось бы неоспоримое, достоинство может превратиться в недостаток, поскольку они постоянно забывают и теряют дистанционные пульты, когда переходят из комнаты в комнату.

Поэтому некоторые люстры снабжают двумя дистанционными пультами управления — собственно, дистанционным и стационарным базовым, который выполняет функцию поиска. Устанавливается и подключается  стационарный базовый пульт на стене вместо выключателя. Стоит воспользоваться функцией поиска и «потерянный» пульт быстро отыщется благодаря звуковому зуммеру, вставленному в его конструкцию.

Теперь более подробно рассмотрим как подключить люстру с пультом дистанционного управления к проводам и выключателю правильно, а затем посмотрим как установить люстру потолочную.  Достаточно легко к сети в старых квартирах подключаются люстры с одним только дистанционным пультом. Заземление подключать не нужно, стоит только подключить общий и любой и двух остальных проводов. Тот провод, который не подключается, необходимо отогнуть в сторону и надежно изолировать.

Новые квартиры с четырьмя проводами, торчащими из потолка, требуют еще и подключение заземления корпуса светильника. Настенный выключатель можно оставить на его месте если он постоянно включен, либо убрать вообще. Если убирать, то два провода на месте выключателя нужно соединить друг с другом.

Впрочем, если есть еще и стационарный пульт все тоже не так уж сложно. Для нормальной работы стационарный пульт требует напряжения  двести двадцать вольт, поэтому необходимо обеспечить его таким питанием. Сначала нужно отключить питание в распределительном щите, демонтировать выключатель на стене, аккуратно развести по сторонам концы проводов, к которым был подключен этот выключатель.

На потолке тогда соединяются общий с одним из двух оставшихся проводов (естественно ,только не с заземляющим) и включается питание. Между оголенными концами присоединенных проводов должно появится небольшое напряжение, которое можно будет измерить с помощью мультиметра.

Проверка напряжения с помощью мультиметра.

Провода, между которыми возникает напряжение, присоединяем к клеммам N и L на стационарном пульте, а оставшийся провод соединяем с клеммой «выход» (впрочем, обозначаться она может и по другому, для этого необходимо ознакомиться с инструкцией, которая прилагается к люстре). В случае наличия клеммы РЕ не надо никуда ее подключать. К сдвоенному питающему потолочному проводу подключается один из проводов, к одиночному — второй, и к заземляющему — третий заземляющий, если, конечно, он имеется.

Контроллеры с дистанционным управлением.

Все люстры с дистанционным управлением содержат в себе устройство электронного контроллера. Это устройство помогает осуществлять перебор разных осветительных режимов включая и отключая входящие в состав люстры группы. Иногда электронные контроллеры продаются с пультами управления в розничной продаже и стоят относительно недорого, причем приобрести их можно отдельно от самой люстры.

Если изменить схему подключения люстр так, чтобы подключать их через контроллер, кроме того ,что возможно добиться дистанционного управления режимами подключения, можно улучшить функциональность такой схемы благодаря тому, что увеличится количество ее режимов. Если уж двухклавишный выключатель позволяет управлять двумя ветвями электрической цепи, то контролер сможет управлять до шести ветвей в среднем (при их возрастающем количестве!). В качестве примера ниже приведена электрическая схема процесса подключения люстры, которая состоит из пяти светильников.

Подключение контроллера с дистанционным управлением для люстры. Как подключить люстру – схема.

Поскольку размеры корпуса люстры небольшие ,его легко можно спрятать при монтаже, хотя бы в то же отверстие на потолке, которое предназначено для крепления крюка. Теперь Вы знаете как установить люстру потолочную правильно и как подключить люстру с пультом дистанционного управления и без него тоже правильно. Помните:

Все работы, в процессе которых необходимо касаться к оголенному концу провода, проводятся при полном отсутствии напряжения!

Как повесить потолочный светильник (сделай сам)

Ничто так не портит званый обед, как люстра в макаронах или внезапное отключение света.

Вот как безопасно и надежно повесить светильники.

Время

Полный день

Сложность

Новичок

Стоимость

Менее $20

Введение

Превратите унылую комнату в ослепительную с новым верхним светильником. Вот как правильно и безопасно установить это новое приспособление, используя профессиональные методы установки. Даже если вы никогда раньше не занимались электрическим проектом, вы можете установить потолочный светильник, следуя советам и фотографиям в этой статье.

Требуется инструменты

• 4-в-1 отвертка
• Плозослойки иглы
• Неконтролирующие испытания напряжения
• Плозонки
• Степ-надежность
• . 10-32 Винт заземления
• Электрическая коробка
• Изолента
• Световая текстура
• Проволочные гайки

Как повесить потолочный светильник Обзор проекта

Установка нового светильника — отличный способ мгновенно превратить унылую комнату в ослепительную. Световые шоу-румы и каталоги предлагают широкий выбор светильников, чтобы соблазнить вас. И хотя набор деталей, прилагаемых к некоторым светильникам, может показаться устрашающим, электрические соединения достаточно просты даже для новичка.

Но неправильные методы установки могут привести к потенциально смертельному поражению электрическим током или возгоранию. В этой статье мы поможем вам выбрать приспособление, которое будет надежно установлено на вашей электрической коробке, а затем покажем вам лучшие методы проверки заземления и подключения проводов. Мы даже включили фотографии двух наиболее распространенных систем крепления, чтобы помочь вам разобраться во всех этих маленьких деталях.

Температурный диапазон существующих проводов влияет на то, какой тип светильника вы можете установить. Прежде чем отправиться за покупками, прочтите раздел «Снимите старую арматуру и осмотрите проводку» ниже.

Проект шаг за шагом (9)

Шаг 2

Убедитесь, что питание отключено

Проверьте провода, чтобы убедиться, что питание отключено. Поднесите наконечник бесконтактного детектора напряжения к каждому проводу, чтобы убедиться, что питание всех проводов в коробке отключено (убедитесь, что выключатель освещения включен). Если тестер загорается, выключите автоматические выключатели или ослабьте предохранители по одному, пока индикатор тестера не погаснет. Отсоедините провода от светильника. Оставьте другие провода подключенными и спрятанными в электрическую коробку.

В это трудно поверить, но многие светильники, продаваемые в настоящее время в домашних центрах и салонах освещения, не могут быть безопасно установлены в большинстве домов, проводка которых проводилась до 1985 года. провод, рассчитанный не менее чем на 90 градусов по Цельсию». Причина проста: светильники с такой маркировкой выделяют достаточно тепла, чтобы повредить изоляцию старых проводов и создать опасность возгорания. Провода, изготовленные после 1985 года, должны иметь покрытие, способное выдерживать более высокие температуры.

Если вы знаете, что ваша проводка была проложена до 1985 года, не используйте светильники, требующие питающих проводов, рассчитанных на 90 градусов. Чтобы убедиться, что у вас есть провод питания с 90-градусным номиналом, посмотрите на оболочку кабеля или изоляцию провода. Если у вас есть кабель с пластиковой оболочкой (часто называемый Romex), ищите буквы NM-B или UF-B, напечатанные на пластиковой оболочке. Если ваша проводка проходит через кабелепровод, найдите на изоляции провода буквы THHN или THWN-2. Если вы все еще не уверены, либо вызовите электрика, либо выберите прибор, на котором не указано требование к температуре питающего провода.

Проверка электрической коробки на мощность и прочность

Для тяжелых светильников требуются прочные коробки

Если вы выберете тяжелую осветительную арматуру (тот, который мы купили весом в 25 фунтов), проверьте электрическую коробку, чтобы убедиться, что она поддерживать вес. Национальный электротехнический кодекс (NEC) позволяет вам подвешивать до 50 фунтов. из любой электрической коробки с резьбой для установки крепежных винтов № 8-32 для крепления поперечины (см. «Монтаж с помощью винтов и колпачковых гаек» и «Монтаж с помощью трубы с резьбой» в разделе «Дополнительная информация» ниже). Сюда входят почти все типы потолочных коробов.

В практических целях убедитесь, что электрическая коробка надежно закреплена на прочном каркасе, прежде чем вешать на нее новый светильник. Если ваш светильник весит более 50 фунтов, его необходимо поддерживать независимо от электрической коробки. Простое решение — установить коробку для крепления вентилятора (доступную в домашних центрах и хозяйственных магазинах), которая предназначена для установки без вырезания дополнительных отверстий в потолке. Проверьте этикетку, чтобы убедиться, что коробка рассчитана на нагрузку более 35 фунтов.

Большинство потолочных коробок достаточно велики: NEC определяет, сколько проводов и зажимов можно безопасно поместить в электрическую коробку. Типичный размер от 1-1/2 до 2 дюймов. глубокие восьмиугольные или круглые потолочные ящики довольно велики, и переполненность редко бывает проблемой. Тем не менее, вы должны выполнить расчеты, чтобы быть уверенным. См. раздел «Расчет размеров коробки». Но если вы встретите круглую коробку глубиной всего 1/2 дюйма, замените ее. Опять же, самый простой способ установить новую электрическую коробку в существующем потолке — это использовать специальную скобу для вентилятора и коробку, предназначенные для модернизации.

Расчет размеров коробки

Чтобы вычислить минимальный размер коробки, требуемый Национальным электротехническим кодексом, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех вместе взятых проводов заземления, 1 для всех вместе взятых зажимов и 2 за каждое устройство (выключатель или розетку, но обычно не светильники), установленное в коробке. Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован объем.



Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 февраля 2021 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как повесить люстру или потолочный светильник

Как повесить люстру или потолочный светильник

Узнайте, как безопасно повесить люстру, чтобы она ярко сияла в вашем доме

Фото: Шон Де Бурка/The Image Bank/Getty Images

Сложность

Средняя

Идеально подходит для домовладельцев.

Время на выполнение

2 часа

50–100 долларов

Вложите деньги в будущие проекты

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

Инструменты

• 4-в-1 отвертка
• Игольчатая пленки
• БЕСПЛАТНАЯ ТЕПФЕР УТВЕРСТВА
• СТАВИЛЬНА Винт заземления -32
• Изолента
• Электрический блок
• Светильник
• Гайки для проводов

От шикарной люстры-шара до сверкающего светильника освещение может придать вашему дому стиль и изысканность. Но повесить люстру – непростая задача. Вес светильника, высота потолка и даже уровень ваших навыков могут затруднить установку люстры или светильника.

Вот почему имеет смысл нанять профессионального электрика, чтобы предотвратить потенциальные травмы и обеспечить правильную установку освещения. Однако, если у вас есть предварительные знания в области электротехники, вы можете повесить освещение самостоятельно. Если это так, вот несколько советов, которые помогут вам повесить люстру или светильник.

1. Снимите старый светильник (при необходимости)

   Выключите старый светильник и выкрутите винты из коробки купола, перекладины и куполообразного навеса. Будьте осторожны, опуская прибор на землю. Удалите съемные детали из старого приспособления.

2. Проверьте соединительные провода

   Обратите внимание на расположение проводов, подключенных к вашему старому светильнику или люстре. Должно быть два или более провода, идентифицируемых по их цвету, поверхностной изоляции и маркировке на гребне. Обычно есть схема, которая может подтвердить, какой провод куда идет. Если нет, вы можете обозначить каждый провод цветной лентой.

3. Отключение питания

   Перед установкой осветительного прибора убедитесь, что питание отключено с помощью бесконтактного детектора напряжения. Не забудьте включить свет.

4. Подготовка электрической коробки

   Снятие электрической коробки (также известной как монтажная коробка или распределительная коробка) имеет решающее значение при установке любой люстры.

   Проверьте электрическую коробку, чтобы убедиться, что она надежно прикреплена к потолку с помощью винтов. Вы увидите белый провод и черный провод, и вам нужно будет осмотреть каждый из них на наличие повреждений. Посмотрите, нет ли признаков износа. Если вы обнаружите какую-либо из этих проблем, отрежьте и снимите изоляцию на каждом проводе с помощью инструмента для зачистки проводов.

   Имейте в виду, что люстры весом более 50 фунтов требуют дополнительной поддержки, кроме электрической коробки. Если на коробке указан другой вес, например 60 фунтов, вместо этого следуйте инструкциям на электрической коробке. Крайне важно использовать монтажный кронштейн для прочности при установке тяжелой люстры. Вы же не хотите, чтобы ваши дорогостоящие инвестиции рухнули или нанесли кому-то ущерб.

5. Сборка люстры

   Компоненты люстры могут поставляться полностью собранными, но в противном случае следуйте инструкциям производителя по их сборке. При этом не забудьте очистить люстру и вытереть пыль.

6. Измерение длины цепи

   Длина цепи люстры должна составлять 3 дюйма на фут высоты потолка. Убедитесь, что ваша цепь имеет длину 4 дюйма плюс одно звено цепи для каждой петли для подвешивания люстры.

7. Закрепите и прикрепите люстру

   Два распространенных способа подвешивания люстры зависят от типа электрической коробки в вашем доме. Проверьте инструкции на листе производителя для конкретных указаний.

   • Крепление люстры к кронштейну электрической коробки. Затем вставьте крючок на конце в скобу.

   • Подвесьте люстру, продев стержень через монтажный ремень светильника, накройте его навесом и затяните.

8. Соедините черный и белый провода

   Большинство новых светильников имеют черный и белый провода. Соедините черный потолочный провод или конец провода электропитания с зачищенным концом черного провода люстры.

   Скрутите проволочные гайки, чтобы соединить провода люстры. Вы должны убедиться, что они затянуты. Повторите то же самое с белыми проводами на светильнике и источнике питания, затем поместите их все в электрическую коробку. Поверх всего установите навес или декоративную пластину, которая скроет лишнюю проводку.

9. Добавьте лампочки и завершите работу

   Фото: CreativaStudio/iStock/Getty Images Plus / Getty Images

   Теперь вы готовы продемонстрировать свою люстру! Все дело в предпочтениях: лампы накаливания дают теплое свечение, а галогенные лампы дают яркий свет, очень похожий на естественный свет.

   Помните: всегда следите за тем, чтобы лампочки соответствовали мощности вашего светильника, иначе установка может работать неправильно.

Дополнительные вопросы и соображения

Как повесить люстру на высокий потолок?

При установке люстры в помещении с высокими потолками в два этажа и более не позволяйте ей висеть ниже первого этажа. Для этой работы потребуется очень высокая лестница или подмости, для чего может потребоваться профессионал.

Установка светильника стоит от 150 до 1500 долларов , в зависимости от опыта и материалов, необходимых для подвешивания светильника.

Из соображений безопасности всегда консультируйтесь с местным специалистом перед выполнением такого рода проектов. Есть много профессионалов, которые специализируются на установке тяжелого освещения.

Можно ли повесить люстру без стержня?

Вы можете нанести кому-то травму, если повесите люстру без стержня. Люстра может упасть и, возможно, разбиться и причинить вред вам или кому-то еще. Лучше всего иметь поддержку для любого устанавливаемого вами осветительного прибора.

Однако, если вы решите обойтись без шипа, будьте осторожны. Вам понадобится дополнительное подвесное приспособление, например, крючок, чтобы удерживать освещение на месте.

Как повесить люстру над столом?

Расстояние от обеденного стола до нижней части люстры также важно при подвешивании светильника. Например, приспособление должно висеть на высоте от 30 до 36 дюймов над столом для потолка высотой 8 футов.

Стоит ли вешать люстру самостоятельно или лучше обратиться к профессионалу?

Описанные выше действия по установке можно выполнить вручную, если вы обладаете знаниями в области электробезопасности и электропроводки. Тем не менее, квалифицированный электрик рядом с вами должен сделать эту работу за вас, если у вас нет предварительных знаний по установке освещения.

В среднем электрик берет от 100 до 400 долларов , включая работу и материалы для установки люстры. Это будет зависеть от нескольких условий, указанных ниже:

Сколько стоит установка новой люстры?

При замене люстры нет необходимости делать какие-либо существенные повторные модификации. Стоимость будет варьироваться в зависимости от того, исправна ли существующая проводка. Ожидайте заплатить около $115 до $280 .

Установка в новом месте

Установка люстры в месте без проводки может быть дорогостоящей. Это зависит от расположения вашей люстры и состояния вашей домашней электропроводки и потолочной конструкции. Но в среднем цена колеблется от от 145 до 400 долларов . Стоимость также зависит от времени и материалов, необходимых для установки светильника.

Замена существующего светильника на люстру

Замена существующего светильника на люстру стоит от 100 до 260 долларов электрику. Очень важно, чтобы ваш потолок мог выдержать вес вашей люстры. Любые обновления, сделанные для проводки или коробок, повлекут за собой дополнительную плату.

Стоимость установки тяжелой люстры

Повесить тяжелую люстру дороже, чем легкую люстру. Ожидайте платить где-то от от 300 до 2000 долларов, в зависимости от размера и веса. Время электрика и дополнительная проводка также добавляются к стоимости установки.

Обязательно примите к сведению различные операционные расходы, поскольку цены могут различаться в разных компаниях. Не забудьте получить несколько цитат, прежде чем принимать решение о том, кого нанять.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Рекомендуемые статьи

• Замена сменных ночников на светодиодные варианты

  Автор Джеймс Фиги • 27 января 2016 г.

• Окружающее освещение: определение и примеры окружающего освещения

  Автор Элли Оглетри • 10 августа 2022 г. Главная

  Автор: Мерлиса Лоуренс Корбетт • 7 января 2022 г.

Как установить люстру » Денежная яма

Нет такой вещи, как типичная люстра, поэтому покупать ее так весело. Посетите любой домашний центр или салон освещения, и вы увидите десятки люстр всех мыслимых размеров, стилей, форм и отделок, начиная от деревенского кованого железа и античного серебра и заканчивая полированной латунью и великолепным сусальным золотом. В то время как большинство люстр предназначены для размещения над обеденным столом, существует множество других стилей, которые можно использовать в коридорах, фойе и даже над кухонными островами.

Безопасность превыше всего

Перед началом установки убедитесь, что вы прочитали и поняли все инструкции. Хотя это простая работа для большинства домашних мастеров, всегда останавливайтесь и консультируйтесь с лицензированным электриком, если у вас есть какие-либо вопросы. Точно так же сначала прочитайте все инструкции, прежде чем пытаться начать установку самостоятельно, точно так же, как вы прочитали бы рецепт полностью перед приготовлением.

Вот краткий пошаговый обзор типичной установки люстры. Начните с отключения электричества на приборе на главном электрическом щите. Никогда не пытайтесь работать на действующей цепи. Затем включите и выключите выключатель света, чтобы убедиться, что питание действительно выключено.

Снятие старого светильника

Убедившись, что электричество отключено, начните отсоединять старый светильник, ослабив винты, которые крепят его опорную пластину или навес к потолку. (Навес представляет собой чашеобразную часть, которая прилегает к потолку, чтобы скрыть проводку.)

Отсоедините провода в потолочной коробке, скрутив пластиковые разъемы проводов.

Ослабьте заземляющий винт на монтажной планке приспособления, чтобы освободить заземляющий провод (обычно зеленый или медный).

Снимите старое приспособление.

Убедитесь, что электрическая коробка в потолке может выдержать вес новой люстры (вес люстры обычно указан в инструкции по установке). Никогда не подвешивайте люстру к стандартной электрической потолочной коробке, которая рассчитана на нагрузку всего 50 фунтов. Вы должны заменить коробку монтажной системой, одобренной кодом.

Подвесное оборудование: два варианта
Два самых простых способа безопасно и надежно повесить люстру включают: 1) привинчивание неглубокой электрической коробки в виде блина к потолочной балке и 2) установку старой распорки потолочного вентилятора между две лаги. Если вы не уверены, выдержит ли существующая коробка люстру, вызовите лицензированного электрика.

Блинная электрическая коробка. Блинная электрическая коробка может быть привинчена непосредственно к потолочной балке для поддержки самых тяжелых люстр. Важно закрепить коробку с помощью прилагаемых винтов; использование любых других винтов является нарушением кодекса. Защитите электрический кабель от острых краев металлической коробки, сначала вставив черный пластиковый разъем кабеля в выбивное отверстие, а затем протянув кабель через разъем.

После установки блинной коробки прижмите плафон люстры к потолку по центру коробки. Если навес недостаточно велик, чтобы закрыть отверстие от старой электрической коробки, вы должны либо залатать потолок, либо закрыть область декоративным потолочным медальоном.

Кронштейн вентилятора. Кронштейн вентилятора предназначен для поддержки потолочных вентиляторов, но также одобрен для подвесных люстр. Правильно установленная скоба вентилятора выдержит до 150 фунтов, и, что самое приятное, ее можно установить снизу, не разрезая потолок. Просто отсоедините старый светильник, вытащите существующую электрическую коробку и установите новую скобу вентилятора.

Проденьте скобу вентилятора через отверстие в потолке и положите ее на гипсокартон. Затем поверните подвесной стержень вручную, пока его концы с шипами не коснутся потолочных балок по обе стороны от отверстия. Зафиксируйте скобу на месте, затягивая подвесной стержень гаечным ключом, пока шипы не войдут глубоко в балки.

Выньте одну из заглушек из металлической электрической коробки. Прикрепите разъем кабеля к выбивному отверстию, чтобы защитить электрический кабель. Протяните кабель через разъем, затем прикрутите коробку к подвесному стержню.

Установка новой люстры

1. Соберите все части новой люстры. Это может занять час или больше в зависимости от размера и сложности приспособления. Производители предоставят пошаговые инструкции о том, как все детали соединяются друг с другом.
2. Наденьте полые пластиковые втулки для свечей на высокие держатели гнезд. Если какие-либо руки согнуты, сначала выпрямите их.

Пропустите шнур лампы люстры и провод заземления из неизолированной меди через отверстие в основании петли светильника. Затем затяните петлю в резьбовом отверстии в верхней части люстры.

Зацепите подвесную цепочку за петлю крепления и зажмите плоскогубцами.

Протяните шнур лампы и оголенный медный провод вперед и назад через каждое третье или четвертое звено в цепи, а не через каждое отдельное звено.

Протяните цепь и тросы через стопорный хомут и через отверстие в основании навеса.

Наденьте держатель цепи на провода, затем прикрепите верхний конец цепи к держателю цепи.

Пропустите шнур лампы и оголенный заземляющий провод через длинный патрубок.

Прикрутите планку для крепления светильника к электрической коробке в потолке.

Вверните ниппель кабелепровода в монтажную планку крепления и держатель цепи.

Подсоедините провода: Оберните заземляющий провод электрического кабеля вокруг заземляющего винта на монтажной планке; оставьте около 2 дюймов торчащего провода. Подсоедините заземляющий провод люстры к концу заземляющего провода кабеля с помощью поворотного разъема.

Очистите шнур лампы посередине и снимите изоляцию на ½ дюйма с конца каждого провода. Обратите внимание, что один из проводов лампы отличается от другого выступом, канавкой или надписью. Присоедините этот провод к белому проводу, идущему от электрического кабеля.

Подсоедините оставшийся провод шнура лампы к черному проводу. Закрепите все соединения проводов с помощью поворотных соединителей.

Аккуратно уложите провода в потолочную коробку, затем плотно прижмите навес к потолку и затяните фиксирующее кольцо.

Установите соответствующие лампочки, включите электричество и проверьте свою работу.

Полезные советы

Подвешивая люстру над обеденным столом, выполните следующие четыре шага, чтобы убедиться, что подвесная цепочка имеет правильную длину:

• Измерьте расстояние от потолка до верхней части обеденного стола.
• Вычесть высоту люстры.
• Из этой суммы вычтите расстояние, на котором люстра должна висеть над столешницей — обычно от 24 до 30 дюймов.
• Укоротите цепь до этой длины.

Если люстра управляется простым тумблером включения/выключения, рассмотрите возможность замены его диммерным выключателем. Таким образом, вы сможете контролировать уровень освещенности и настроить настроение для обеда, разговора или чтения.

Если вы видите люстру с четырьмя или шестью лампочками, которая вам нравится, но она слишком мала для вашего использования, спросите у продавца, доступна ли она в большем размере. Большинство производителей освещения изготавливают люстры разных размеров, а более крупные версии обычно имеют больше ламп.

В салонах освещения обычно выставлен только один экземпляр каждой люстры. Тем не менее, большинство светильников выпускаются в трех или более различных вариантах отделки или цвета. Попросите просмотреть каталог производителя, чтобы узнать, доступна ли люстра в других вариантах отделки.

Примечание редактора: Джозеф Труини — эксперт по благоустройству дома, который пишет о простых в реализации проектах «сделай сам». Он предлагает советы по самостоятельному изготовлению по множеству тем, начиная от установки изоляции и заканчивая заменой люстры. Если вы хотите изменить свое освещение, посетите The Home Depot, чтобы увидеть выбор вариантов люстр.

Подвесные люстры: как установить и подключить люстру

Как повесить люстру

Замена светильников путем подвешивания 9Люстры 0085 в вашем доме — это простой способ придать любому помещению свежий, обновленный вид. Тем не менее, многие люди избегают этой задачи, потому что считают, что навешивание люстр — сложный процесс, который следует доверить профессионалам. На самом деле, вы можете быть удивлены, узнав, что повесить люстру — относительно простая задача своими руками, которую можно выполнить всего за пару часов.

Итак, как повесить люстру? В этом руководстве мы рассмотрим все тонкости установки люстры, и к концу вы будете готовы повесить свою новую люстру, как эксперт.

Прежде чем приступить к работе, проверьте, какой вес может выдержать ваше нынешнее потолочное крепление, чтобы убедиться, что оно выдержит выбранный вами новый осветительный прибор. Если ваша новая люстра слишком тяжелая, вам нужно сначала установить дополнительные опоры.

Теперь приступим.

Подвешивание люстры на цепочке

Самый распространенный способ подвешивания люстры — это цепочка, которая крепится к потолку. Выполните следующие действия, чтобы успешно установить свой.

Шаг 1. Отключите электричество

Поскольку вы будете работать с электрическими проводами, вам нужно отключить электричество в комнате, где вы работаете. Это легко сделать, отключив главный выключатель. Прежде чем приступить к выполнению каких-либо работ, нажмите выключатель освещения, чтобы убедиться, что питание выключено.

Шаг 2. Снимите старую люстру

Если старая подвесная люстра все еще на месте, ее необходимо снять.

Во-первых, вам нужно будет открутить навес или снять декоративную пластину на потолке, чтобы у вас был доступ к электрической коробке. Получив доступ к электрической коробке, раскрутите соединительные провода и снимите люстру с крепления.

Шаг 3. Осмотрите и подготовьте потолочную электрическую коробку

Перед тем, как повесить люстру, вам необходимо осмотреть электрическую коробку и внести необходимые корректировки. Начните с затягивания всех винтов, чтобы прикрепить его к потолку. Затем осмотрите провода, которые будут питать ваш новый осветительный прибор. Если они повреждены или изношены, вам нужно будет обрезать провода и изоляцию с помощью инструмента для зачистки проводов, чтобы подготовить соединение.

Шаг 4. Сборка подвесной люстры

Вероятно, перед установкой люстру потребуется собрать. При сборке следуйте инструкциям производителя.

Шаг 5. Как повесить цепочку для люстры

При измерении цепи необходимо учитывать два разных фактора. Во-первых, измерьте высоту потолка вашей комнаты — на каждый фут высоты потолка должно приходиться 3 дюйма цепи. Это означает, что люстра в комнате с потолками высотой 10 футов должна иметь длину цепи около 30 дюймов.

Если ваша новая люстра будет висеть в столовой, также учитывайте размер люстры в пропорции к обеденному столу. Если у вас есть большая люстра или высокий стол, стандартная практика 3 дюйма на фут может привести к тому, что он будет висеть слишком низко. Вы захотите учесть дополнительные 4 дюйма цепи для петли для подвешивания, а также одно звено цепи.

После того, как цепь обрезана до нужной длины, проволока должна быть пропущена через каждое второе звено цепи, ведущее к потолку.

Шаг 6: Прикрепите люстру к электрической коробке

К вашей люстре прилагаются инструкции производителя по креплению ее к потолку. Скорее всего, это будет один из двух процессов:

● Установите скобу на электрическую коробку и зацепите конец люстры за скобу.
●Прикрепите монтажный стержень к монтажной планке на потолочной коробке. Затем это покрывается навесом.

Шаг 7. Подсоедините все провода

У вашей люстры, скорее всего, будет черный и белый провода. Присоедините конец черного провода от люстры к черному проводу от потолка и повторите процесс для белого провода. Аккуратно уложите провода в электрическую коробку и накройте ее плафоном люстры или декоративной пластиной.

Более подробные инструкции по подключению можно найти ниже.

Шаг 8: Выберите лампы

Наконец, выберите тип ламп, которые вы хотите установить в новую люстру. Различные типы ламп излучают разные типы света и могут изменить ощущение вашей комнаты. Если вы ищете яркий, прямой источник света, светодиодные лампы будут вашим лучшим выбором. Но если вы предпочитаете более теплый естественный свет, галогенные лампы дадут вам желаемую атмосферу. Ваша люстра может даже быть совместима с интеллектуальными системами освещения.

Наконец-то вы можете восстановить электричество в комнате, в которой работаете, и наслаждаться новой люстрой.

Как повесить люстру на крючок

Подвешивание люстры на крючок может придать светильнику дополнительный стиль, но это немного меняет процесс установки. Выполните следующие действия, чтобы успешно установить крючок и научиться подвешивать люстру.

Шаг 1. Учитывайте вес вашей люстры

Прежде чем приступить к работе, определите вес вашей люстры. Вам необходимо убедиться, что крюк и поддерживающее оборудование способны безопасно удерживать вес осветительного прибора.

Шаг 2. Используйте правильное установочное оборудование для вашей монтажной поверхности

Производители обычно включают несколько различных типов установочного оборудования для разных монтажных поверхностей. К ним относятся:

● Остроконечная вставка с резьбой, предназначенная для использования в древесине и пластмассе
● Барашковая гайка, предназначенная для использования в полых поверхностях, таких как шлакоблок

Шаг 3. Просверлите отверстие

Используйте искатель шпилек, чтобы найти деревянные обвязки или балки в потолке, которые могут поддерживать вашу новую люстру. Затем просверлите отверстие в деревянной поверхности. Просверлите отверстие меньшего диаметра, чем сам винт, чтобы у резьбы было достаточно материала, за который можно было бы зацепиться и безопасно поддерживать подвесную люстру к потолку.

Шаг 4. Установите вставку

Во-первых, вам нужно продеть вставку в крючок. Затем вкрутите вставку в потолок до упора. Основание крюка должно быть плотно прижато к потолку.

Шаг 5: Проверка крюка

Потяните крюк с усилием, превышающим силу, которую может приложить к нему ваша люстра. Если крючок выпадет, вам нужно будет переустановить его, используя еще меньшее отверстие для резьбы. Если он держится, вы можете приступить к установке люстры и повесить ее на крючок.

Как подключить люстру

Для большинства людей подключение новой люстры — самая пугающая часть всего процесса. Но как только вы знаете, что ищете, процесс подключения становится простым и быстрым.

Обычно два или более провода соединяют осветительную арматуру с электрической коробкой. Как правило, эти провода имеют цветовую маркировку или буквы на них, чтобы их было легко идентифицировать. Если вы не видите никаких отличительных меток на своих проводах, просто используйте кусочки цветной ленты, чтобы пометить их в процессе установки.

Когда вы будете готовы приступить к подключению люстры к распределительной коробке, выполните следующие действия:

Шаг 1. Намотайте заземляющие провода на заземляющий винт заземляющий провод. Найдите заземляющий винт (обычно зеленый) и оберните вокруг него оба оголенных медных провода, убедившись, что они соприкасаются друг с другом.

Шаг 2. Подготовка изолированных проводов

Затем снимите примерно полдюйма изоляции с проводов люстры, чтобы обеспечить достаточно места для надежного соединения.

Шаг 3: Подсоедините провода

Руководствуясь цветами или буквами, подсоедините провода от люстры к проводам электрического блока. Оберните концы вокруг друг друга несколько раз, чтобы создать надежное соединение.
Подвешивание люстры снаружи

Если вы планируете повесить люстру на террасе или террасе, вам необходимо приобрести люстру, специально предназначенную для использования на открытом воздухе. Эти люстры сделаны так, чтобы противостоять элементам и выдерживать намокание.

Обратите внимание, что уличная люстра имеет следующие характеристики:

● Изготовлена ​​из устойчивого к атмосферным воздействиям материала
● Герметичная схема
● Тяжелый шнур с покрытием
● Выключатель с резиновым покрытием

Помимо самой люстры, процесс установки для уличная люстра такая же, как и комнатная люстра.
Подвесные люстры из разных материалов

В некоторых случаях материал вашего потолка может отличаться от стандартных внутренних потолков, используемых в большинстве домов. Это особенно верно, если вы устанавливаете один на открытом воздухе или в подвале.

Независимо от того, где вы устанавливаете люстру, процесс ее подвешивания остается практически одинаковым. Однако, если вам нужно просверлить новые отверстия или добавить дополнительную опору, необходимые инструменты могут отличаться. И, конечно же, вам нужно убедиться, что материал, из которого вы подвешиваете люстру, способен выдержать вес нового светильника.

Практический результат

Установка новой люстры не такая уж пугающая работа, как многие думают. Если вы потратите время на сборку в соответствии с прилагаемыми инструкциями и тщательно выполните каждый шаг, у вас будет новая люстра, которая украсит ваше пространство.

Все еще ищете идеальную люстру? У нас есть огромный выбор светильников для любого пространства и стиля. Просмотрите нашу коллекцию люстр, потолочных светильников и настенных светильников или свяжитесь с нами сегодня, и мы поможем вам найти идеальную люстру.

Установка люстры: как установить люстру

Обновление освещения в вашем доме — это эффективный и эффектный способ обновления комнаты. Бра или подвесные светильники могут добавить изюминку, но ничто так не украшает интерьер, как эффектная люстра.

Это также может вас заинтересовать: Добавляют ли светильники ценность вашему дому?

Установка люстры не займет много времени, и вы получите новый яркий центральный элемент, который привнесет нотку первоклассности в ваше жилое пространство. Вот как сделать это самостоятельно.

Вам нужен электрик для установки люстры?

Работа с электричеством требует аккуратности и методичности. Пробуете ли вы свои силы в установке наружного освещения или заменяете стандартную маятниковую лампу на люстру, крайне важно, чтобы вы понимали все шаги и чувствовали себя уверенно, прежде чем приступить к работе.

Пока цепь уже установлена ​​и вы просто подвешиваете потолочные светильники, а не протягиваете проводку, установка люстры — это работа, подходящая для компетентного мастера. При этом, если у вас есть какие-либо сомнения или вы не уверены в работе с электричеством, проконсультируйтесь с лицензированным электриком для безопасности себя и своих близких.

Сколько времени занимает установка люстры?

Подвешивание потолочных светильников — относительно простая работа. Если вы потратите время на изучение того, как установить люстру и заранее собрать все детали, вы обнаружите, что сама работа занимает не более двух часов от начала до конца.

Предполагается, что вы просто заменяете существующий свет люстрой. Если вы делаете что-то более сложное, например, устанавливаете диммеры, вам потребуется дополнительное время для этой работы.

Как подключить люстру?

Если у вас уже есть потолочный вентилятор или другой подобный светильник, он, скорее всего, будет прикреплен к потолочной коробке. Эта коробка прикреплена к балке и должна выдерживать от 50 до 75 фунтов. Соединения, к которым вам нужно подключить люстру, находятся внутри потолочной коробки.

Чтобы подключить люстру:

1. Выключите существующий свет выключателем.
2. Отключите питание цепи освещения на автоматическом выключателе.
3. Используйте тестер напряжения, чтобы убедиться, что питание отключено.
4. Снимите существующий светильник или потолочный вентилятор и отсоедините проводку.
5. Подсоедините черный провод от потолочной коробки к черному проводу люстры.
6. Подсоедините медные провода заземления, следуя той же процедуре.
7. Скрутите концы проводов с помощью проволочной гайки.
8. Подсоедините белый провод (нейтральный провод) люстры к соответствующему проводу потолочной коробки.
9. Закрепите провода в электрической коробке и замените декоративную пластину.

Перед установкой всегда проверяйте вес и убедитесь, что существующая потолочная коробка сможет выдержать люстру.

Другие статьи по теме:

• Как установить светодиодные ленты: пошаговое руководство
• Сколько стоит установить наружное освещение?
• Давайте проясним ситуацию: как поменять лампочку
• Сколько стоит установка встроенного освещения?
• Сколько стоит установить диммеры выключателя света?

Как повесить люстру на цепочке?

Подвешивание цепной люстры аналогично замене стандартной люстры. Основное отличие состоит в том, что люстра не подключается непосредственно к потолочной коробке, а имеет длинный провод, цепь и навес, закрывающий электрические соединения в местах их соединения с потолком.

Перед тем, как повесить люстру на цепь, рекомендуется провести пробную примерку, чтобы убедиться, сколько цепи вам понадобится. Отрежьте цепь до нужной длины с помощью плоскогубцев, затем выполните следующие действия:

1. После того, как вы получили нужную длину цепи, проденьте электрические провода через цепь к навесу.
2. Отрежьте лишний провод, оставив около фута провода для ваших соединений.
3. Поднимите люстру на место и привинтите монтажную планку.
4. Используйте инструмент для зачистки проводов, чтобы оголить достаточное количество медных проводов, чтобы выполнить соединения, как описано выше.
5. Если вы сомневаетесь, обратитесь к электрической схеме осветительного прибора, которая, вероятно, находится в инструкциях.
6. После того, как провода будут правильно подключены, уложите их на место в потолочной коробке и прикрутите навес на место.
7. Вкрутите лампочки в люстру.
8. Замените все рассеиватели или крышки, закрывающие лампы.
9. Снова включите питание и проверьте свет.

Безопасная работа с электричеством

Всякий раз, когда вы работаете с электричеством, работа должна выполняться вдумчиво и осторожно. Электричество опасно, а неправильная установка светильника может привести к пожару. Работа с лицензированным электриком дает вам уверенность в том, что работа выполнена правильно.

Если вы хотите установить люстру в помещении, где в настоящее время нет потолочной коробки, вам потребуется провести более обширные работы по электромонтажу, а затем получить сертификат опытного электрика.

Как заменить потолочный светильник

По

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, в том числе оцинкованных водопроводных труб, трубчатой ​​электропроводки и многого другого. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 23.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справочной информацией, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Замена потолочного светильника часто необходима, потому что старый светильник изношен, но это также обычно делается в рамках капитального ремонта декора. Новый светильник может кардинально изменить внешний вид комнаты. Сама работа обычно довольно проста, хотя при работе с электричеством всегда есть некоторая опасность. Домашние мастера должны иметь общее представление о том, как работают электрические цепи, и иметь некоторый опыт аналогичного ремонта, прежде чем пытаться заменить осветительную арматуру.

Как и сантехника, ремонт электрики часто довольно прост, если система относительно новая и соответствует принятым методам. Но они могут стать очень сложными очень быстро, если система проводки окажется старой или в плохом состоянии. Каждый раз, когда вы беретесь за электропроводку, будьте готовы вызвать электрика, чтобы он выручил вас, если что-то усложнится.

Поверните настенный выключатель питания, управляющий светильником, в положение ВЫКЛ. Если есть вероятность того, что во время вашей работы выключатель может включить другой человек (например, дети или супруг), отключите питание на главном сервисном щите.

Оборудование/инструменты

• Отвертка
• Бесконтактный тестер цепей

Материалы

• Новый потолочный светильник
• Соединители проводов (проводные гайки)
• Изолента (при необходимости)

Ель / Кевин Норрис

1. Удаление старого светильника

   Снимите абажур или плафон. Как вы это сделаете, будет зависеть от типа вашего приспособления. Это может включать в себя ослабление маленьких винтов, удерживающих абажур на месте, отсоединение некоторых монтажных зажимов (как показано здесь) или просто отвинчивание стеклянного абажура от основания светильника.

   После снятия абажура потолочного светильника отделите основание светильника от потолочной коробки, отвинтив крепежные винты или ручку с накаткой, которая крепит светильник к потолочной коробке.

   Ель / Кевин Норрис

2. Проверка питания и отсоединение проводов

   Как только основание светильника отделено от потолочной коробки, проверьте питание с помощью бесконтактного тестера цепи, чтобы убедиться, что ток не течет по проводам.

   Отсоедините светильник от проводов цепи, открутив разъемы проводов. Светильник также может иметь медный заземляющий провод, прикрепленный к монтажной планке на коробке или к заземляющему проводу цепи. Отключите и это. Отложите отсоединенный светильник.

   Наконец, снимите старый монтажный ремень, прикрепленный к потолочной коробке. Новое приспособление будет поставляться с собственным монтажным ремнем.

   Ель / Кевин Норрис

3. Подготовка нового потолочного светильника

   Распакуйте новый потолочный светильник. Аккуратно снимите стеклянный колпак и отложите его в безопасное место. Снимите пластиковый пакет с оборудованием и отложите его в сторону. Выньте основание светильника из коробки и осмотрите его провода. Обычно он имеет три проводных вывода: черный горячий провод, белый нейтральный провод и зеленый или оголенный медный провод заземления.

   Если светильник имеет два или более патрона для ламп, черный и белый провода для каждого патрона могут быть еще не соединены вместе. В этом случае соедините белые провода с помощью соединителя проводов (обычно входит в комплект светильника). Соедините вместе провода черного провода.

   Прочтите инструкции к светильнику, чтобы определить, как ваш светильник будет крепиться к потолочной коробке. Это может варьироваться в зависимости от размера и веса светильника. Иногда достаточно просто прикрутить основание светильника непосредственно к потолочной коробке. В других стилях сначала к потолочной коробке прикрепляется монтажная лента, затем к монтажной планке привинчивается основание светильника. В случае более тяжелых приспособлений монтажная трубка с резьбой ввинчивается в отверстие на монтажной планке, затем основание приспособления навинчивается на трубку и закрепляется навинчивающейся ручкой.

   Ель / Кевин Норрис

4. Установите монтажную скобу

   Если для вашего осветительного прибора требуется монтажный ремень (обычно это так), сначала осмотрите ремень, входящий в комплект поставки нового светильника. В нем будет несколько небольших отверстий с резьбой, некоторые из которых используются для крепления ремня к потолочной коробке, а другие будут использоваться для поддержки основания светильника. Ремешок также имеет отверстие с резьбой большего размера в центре; это используется, если светильник поддерживается монтажной трубкой с резьбой, которая ввинчивается в ленту.

   Расположите ремешок напротив основания светильника, чтобы определить, какие отверстия для винтов будут использоваться для поддержки светильника.

   Затем прикрепите монтажную ленту к потолочной коробке, используя отверстия для винтов, совпадающие с потолочной коробкой. Инструкции по установке светильника также могут дать вам рекомендации по правильному креплению монтажного ремня.

   Если это требуется для вашего устройства, ввинтите крепежный стержень с резьбой в центральное отверстие на ремешке. Это обычно используется для более тяжелых светильников, таких как люстры и другие подвесные светильники.

   Ель / Кевин Норрис

5. Осмотрите провода цепи

   В большинстве случаев провода цепи, которые вы ранее отсоединили, подходят для немедленного подключения к новому светильнику. Вы увидите один провод с белой изоляцией (это нейтраль), другой с черной изоляцией (это провод под напряжением) и еще один провод с оголенной медью или с зеленой изоляцией (это провод заземления). Провод заземления цепи может быть подключен к зеленому винту заземления на задней стороне коробки.

   Совет

   Если проводка в вашем доме очень старая, цветовая маркировка может быть нечеткой, изоляция на проводах может быть треснувшей или старой. При необходимости усилите изоляцию вокруг старых проводов, обмотав их изолентой. Изолента должна покрывать изоляцию до оголенной меди на конце провода.

   Ель / Кевин Норрис

6. Подсоедините провода заземления

   Заземление на потолочном светильнике может варьироваться в зависимости от типа светильника и потолочной коробки. Просто помните, что заземляющий провод осветительного прибора должен иметь металлическую дорожку к заземляющему проводу цепи. Опасно устанавливать потолочный светильник без этого заземляющего пути.

   Если ваша потолочная коробка пластиковая, то ситуация проста: просто подключите заземляющий провод цепи непосредственно к заземляющему проводу прибора, используя проводной разъем.

   Немного сложнее, если потолочная коробка металлическая. Здесь и коробку, и светильник необходимо подключить к заземляющему проводу цепи. Обычный способ сделать это — обмотать заземляющий провод цепи вокруг зеленого винта заземления на монтажной планке или на металлической коробке, а затем присоединить свободный конец заземляющего провода к заземляющему проводу прибора. В качестве альтернативы, если заземляющий провод цепи уже прикреплен к металлической коробке, заземляющий провод осветительного прибора можно прикрепить к монтажной скобе.

   Ель / Кевин Норрис

   Совет

   Подсоединение проводов к осветительному прибору может оказаться сложной задачей, так как вы держите прибор в воздухе, одновременно пытаясь подключить его к проводам цепи. Помощник на второй лестнице, удерживающий приспособление, пока вы выполняете соединения проводов, может сделать это намного проще.

7. Соедините нейтральный и горячий провода

   Соедините нейтральный провод цепи с нейтральным проводом прибора (оба провода обычно имеют белую изоляцию) с помощью соединителя проводов.

   Сделайте то же самое с горячими проводами цепи и крепления (оба обычно имеют черную изоляцию).

   Ель / Кевин Норрис

8. Установка основания крепления

   После подключения проводов следующим шагом будет прикрепление основания светильника к потолочной коробке. В зависимости от стиля основание можно прикрепить с помощью двух длинных винтов, которые ввинчиваются в отверстия для винтов на монтажной планке, или с помощью рифленой ручки, которая навинчивается на резьбовой монтажный стержень после того, как на него надвинуто основание приспособления.

   Если при установке используются длинные винты, может потребоваться некоторое маневрирование, чтобы продеть винты через изоляцию в основании светильника и ввинтить их в потолочную коробку. В приспособлении могут быть прорези для винтов в форме замочной скважины, которые позволяют сначала вставить винты в потолочную коробку, затем надвинуть приспособление на винты и слегка повернуть приспособление, чтобы зафиксировать его на винтах. После установки плотно затяните винты, чтобы основание светильника плотно прилегало к потолку.

   Ель / Кевин Норрис

9. Установка лампочек и абажура

   Завершите работу, установив лампочки (не превышайте общую мощность светильника).
