Печатная плата унч на tda7294

Отличный усилитель для дома можно собрать на микросхеме TDA Если вы не сильны в электронике, то такой усилитель идеальный вариант, он не требует тонкой настройки и отладки как транзисторный усилитель и прост в построении в отличие от лампового усилителя. Микросхема TDA выпускается вот уже на протяжении 20 лет и до сих пор не потеряла своей актуальности, и по прежнему востребована в кругу радиолюбителей. Для начинающего радиолюбителя, эта статья станет хорошим подспорьем для знакомства с интегральными усилителями звуковой частоты. В этой статье я постараюсь подробно расписать устройство усилителя на TDA

Поиск данных по Вашему запросу:

Печатная плата унч на tda7294

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Hi-Fi усилитель на микросхеме TDA7294
• Радиоконструктор RS205. УНЧ на TDA7294 1х170 Вт / 2х100 Вт
• Усилитель низкой частоты на TDA7294
• Продажа бытовой техники — tda7294
• Усилитель на TDA7294 +100% рабочая печатная плата!
• Детали и запчасти для бытовой и радиотехники
• Простой усилитель на TDA7294 мощностью 100 Вт

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: РЕАЛЬНАЯ МОЩНОСТЬ TDA7294(3)

Hi-Fi усилитель на микросхеме TDA7294

Отличный усилитель для дома можно собрать на микросхеме TDA Если вы не сильны в электронике, то такой усилитель идеальный вариант, он не требует тонкой настройки и отладки как транзисторный усилитель и прост в построении в отличие от лампового усилителя. Микросхема TDA выпускается вот уже на протяжении 20 лет и до сих пор не потеряла своей актуальности, и по прежнему востребована в кругу радиолюбителей.

Для начинающего радиолюбителя, эта статья станет хорошим подспорьем для знакомства с интегральными усилителями звуковой частоты. В этой статье я постараюсь подробно расписать устройство усилителя на TDA Основной акцент сделаю на стерео усилителе, собранном по обычной схеме 1 микросхема на канал и вкратце расскажу про мостовую схему 2 микросхемы на канал. Обратите внимание. Корпус микросхемы связан с минусом питания выводы 8 и Не забывайте про изоляцию радиатора от корпуса усилителя или изоляцию микросхемы от радиатора, установив ее через термопрокладку.

TDAV, имея классическое вертикальное исполнение корпуса, первой сошла с конвейера и до настоящего времени является наиболее распространённой и доступной. Минимум деталей в обвязке, простая печатная плата, терпение и заведомо годные детали позволят вам без труда собрать недорогой УМЗЧ на TDA с чистым звучанием и хорошей мощностью для домашнего использования.

Вы можете подключить данный усилитель непосредственно к линейному выходу звуковой карты компьютера, так как номинальное входное напряжение усилителя мВ. А уровень номинального напряжения линейного выхода звуковой карты регламентируется в пределах 0,7—2 В. На схеме представлен вариант стерео усилителя. Структура усилителя по мостовой схеме аналогична — также две платы с TDA Обратите внимание на подключение блоков.

Неправильная разводка проводов внутри усилителя может вызвать дополнительные помехи. Чтобы максимально минимизировать шумы следуйте нескольким правилам:.

Подробнее о правильном подключении блоков в усилителе читайте у АудиоКиллера. Блок питания для TDA обязательно должен быть двуполярным. Поэтому понадобится трансформатор с двумя вторичными обмотками или с отводом от середины одной обмотки. На схеме показан трансформатор с двумя вторичными обмотками. Предохранители F1, F2. Основной — F1, на 1 А, установлен в выносной держатель, размещенный на задней панели корпуса.

F2 — дополнительный, на 5 А, установлен на плате в держатель типа FH Приобретая трансформатор, обратите внимание, что на нем пишут действующее значение напряжения — U Д , и, замерив вольтметром вы также увидите действующее значение. На выходе после выпрямительного мостика конденсаторы заряжаются до амплитудного напряжения — U А. Амплитудное и действующее напряжения связаны следующей зависимостью:. Выходная мощность при таком напряжении будет 70 Вт. Увеличивать питание для повышения мощности нет смысла так как уровень искажений растет лавинообразно см.

У меня трансформатор с двумя вторичными обмотками, с напряжением на каждой обмотке 20 вольт. Ближайший стандартный трансформатор, с запасом, будет на ВА. Здесь уместно заявить, что мощность трансформатора посчитана для чистого синусоидального сигнала, для реального музыкального звука возможны поправки.

Данный блок питания для TDA рассчитан на две микросхемы. Для большего количества микросхем придется заменить диодный мост и увеличить емкость конденсаторов, что повлечет за собой изменение габаритов платы.

Управление этими функциями происходит через выводы 9 и 10 соответственно. Для одновременного управления всеми платами УМЗЧ особенно актуально для мостовых схем и экономии радиодеталей есть резон собрать отдельный блок управления А1 по структурной схеме :. Задача блока управления обеспечить бесшумное включение и отключение усилителя за счет режимов Stand-By и Mute. Принцип работы следующий. При включении усилителя, вместе с конденсаторами блока питания, заряжается и конденсатор C2 блока управления.

Как только он зарядится, режим Stand-By отключится. Чуть дольше заряжается конденсатор C1, поэтому режим Mute отключится во вторую очередь. При отключении усилителя от сети первым разряжается конденсатор C1 через диод VD1 и включает режим Mute. Затем разряжается конденсатор C2 и устанавливает режим Stand-By. Микросхема замолкает, когда конденсаторы блока питания имеют заряд порядка 12 вольт, поэтому никаких щелчков и прочих звуков не слышно.

Схема включения микросхемы неинвертирующая, концепция соответствует оригинальной из даташита, только изменены номиналы компонентов для улучшения звуковых характеристик. Резистор R1 сдвоенный так как усилитель стерео. Сопротивление не более 50 кОм с линейной, а не логарифмической характеристикой для плавной регулировки громкости.

Цепь R2C1 представляет собой фильтр верхних частот ФВЧ , подавляет частоты ниже 7 Гц, не пропуская их на вход усилителя. Резисторы R2 и R4 должны быть равны для обеспечения устойчивой работы усилителя.

Согласно даташиту коэффициент усиления должен лежать в пределах 24—40 дБ. Если меньше, то микросхема будет самовозбуждаться, если больше — вырастут искажения. Конденсатор C2 участвует в цепи ООС, лучше взять с большей емкостью, чтобы снизить его влияние на низкие частоты.

Конденсаторы C4, C5 устраняют наводки вносимые проводами, а C6, C7 дополняют емкость фильтра блока питания. Все конденсаторы усилителя, кроме C1, должны быть с запасом по напряжению, поэтому берем на 50 В. Думаю это одна из самых маленьких плат для TDA Данная плата рассчитана под установку одной микросхемы. Для стерео варианта, соответственно, понадобится две платы.

Их можно установить рядом или одну над другой как у меня. Подробнее про универсальность расскажу чуть позже. Радиатор, как видите, указан на одной плате, а вторая, аналогичная, крепится к нему сверху.

Фотографии будут чуть дальше. Мостовая схема это сопряжение двух обычных усилителей с некоторыми поправками. Акустика подключается между выходами усилителей. Печатная плата также представляет собой комбинацию из усилителей по обычной схеме. Как вы уже заметили, вышеупомянутые платы по сути одинаковые. Следующий вариант печатной платы полностью подтверждает универсальность. Для использования этой платы в мостовом варианте, необходимо установить резистор R5, а перемычку S1 установить в горизонтальном положении.

На рисунке эти элементы изображены пунктиром. Для обычной схемы резистор R5 не нужен, а перемычку необходимо установить в вертикальном положении. Сборка усилителя не вызовет особых трудностей. Как таковой наладки усилитель не требует и заработает сразу при условии, что все собрано правильно и микросхема не бракованная. Надеюсь, данная статья поможет вам собрать качественный усилитель на TDA Напоследок представляю несколько фотографий в процессе сборки, не обращайте внимания на качество исполнения платы, старый текстолит неравномерно протравился.

По результатам сборки были сделаны некоторые правки, поэтому платы в файле. Усилитель изготавливался для хорошего знакомого, он придумал и реализовал такой оригинальный корпус. Фотографии стерео усилителя на TDA в сборе:. На заметку : Все печатные платы собраны в одном файле.

Для переключения между «печатками» покликайте по вкладкам как показано на рисунке.

Войдите чтобы комментировать. Какой кондиционер лучше выбрать. Новый экран от LG — огромный, прозрачный, гибкий. Усилитель для дома на TDA Схема простого блок питания 5 В 1 А. Простейшая мигалка на светодиоде. Схема стабилизированного преобразователя напряжения 12 В. Урок Новый проект — усилитель класса Hi-Fi.

Усилитель для дома на TDA Содержание 1. Микросхема TDA и ее особенности 1. Технические характеристики 1. Назначение выводов 1. Отличие в корпусах 1. Комплекс защит 2. Усилитель мощности на TDA 2. Структурная схема усилителя 2. Блок питания для TDA 2. Блок управления режимами Mute и Stand-By 2.

Радиоконструктор RS205. УНЧ на TDA7294 1х170 Вт / 2х100 Вт

В комплекте поставки — два модуля. Для стерео усилителя. По описанию товара обещают 85 Вт при двухполярном питании 30 В. Модули весьма компактного размера: Мои фото модулей: На этой фотке видно, что прокладки из комплекта годятся для мощных транзисторов, а не для этой микросхемы: Аккуратно все собрано, флюс отмыт: Фото микросхемы: Электролиты Noname на 50 В, 22 мкФ и 10 мкФ; Микросхема TDA — мощный УНЧ класса АВ на полевых транзисторах. Есть защита от перегрева, от короткого замыкания выхода. Есть режим Stand by, Mute — тут в этом наборе все это отключено.

Все о микросхеме TDA Hi-Fi усилитель на микросхеме TDA . Весь набор документации (печатная плата в формате Sprint-Layout , схема в.

Усилитель низкой частоты на TDA7294

Войти через. На AliExpress мы предлагаем тысячи разновидностей продукции всех брендов и спецификаций, на любой вкус и размер. Если вы хотите купить tda доска и подобные товары, мы предлагаем вам позиций на выбор, среди которых вы обязательно найдете варианты на свой вкус. Если конкретные характеристики говорят вам больше, чем непонятные названия, возможно, следующая информация — для вас: по всему объему продукции, найденной по вашему запросу «tda доска», Каналы может варьироваться в весьма широком диапазоне, есть 2 2. Защита Покупателя. Помощь Служба поддержки Споры и жалобы Сообщить о нарушении авторских прав. Экономьте больше в приложении! Корзина 0. Мои желания. Войти Войти через.

Продажа бытовой техники — tda7294

Предлагаемый набор позволит радиолюбителю собрать простой и надёжный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов, широким диапазоном питающих напряжений и сопротивлений нагрузки. При ограниченных напряжениях питания и повышенных требованиях к выходной мощности рекомендуется применять мостовую схему включения. Для питания устройства, следует применять источник питания с мощностью, не меньшей, чем номинальная мощность обоих каналов. В случае, если применяется импульсный блок питания, нужно помнить, что пиковый ток потребления усилителя может в несколько раз превышать средний.

Пользователь интересуется товаром BM — Инфракрасный барьер.

Усилитель на TDA7294 +100% рабочая печатная плата!

Печатная плата мостового моно-усилителя TDA Вт промышленного изготовления позволит собрать одноименный блок. Печатная плата cтерео-усилителя TDA 2хВт промышленного изготовления позволит собрать одноименный блок. Печатная плата моно-усилитель TDA Вт промышленного изготовления позволит собрать одноименный блок. Печатная плата cтерео-усилителя TDA 2×30 Вт промышленного изготовления позволит собрать одноименный блок. Печатная плата моно-усилителя LM 70Вт промышленного изготовления позволит собрать одноименный блок. Печатная плата ШИМ-регулятора мощности 0,3 кВт промышленного изготовления позволит собрать одноименный блок.

Детали и запчасти для бытовой и радиотехники

Усилитель мощности низкой частоты класса Hi-Fi, выполненный по мостовой схеме с применением двух интегральным микросхем TDA Позволяет получить на выходе до Ватт мощност, отлично подойдет для сабвуфера. Все это уже реализовано в интегральных микросхемах TDA Для питания такого усилителя мощности необходим источник питания с трансформатором мощностью не менее Ватт. В схеме выпрямителя желательно установить электролитические конденсаторы по мкФ и более на каждое плечо.

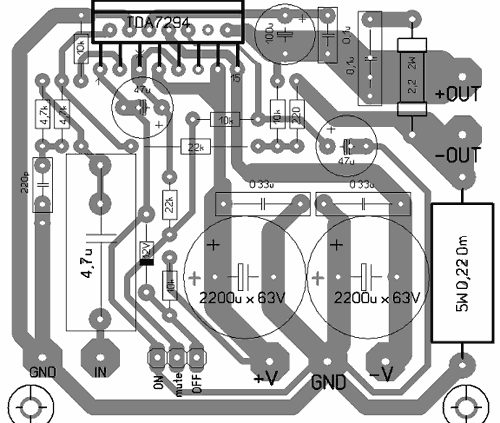

Изображение печатной платы приведено на рисунке 5. можно взять из публикации Схема мостового УНЧ на двух микросхемах TDA ( Вт).

Простой усилитель на TDA7294 мощностью 100 Вт

Печатная плата унч на tda7294

Дневники Файлы Справка Социальные группы Все разделы прочитаны. Доброго времени суток, господа почти небожители которые понимают и разбираются во всех этих штуковинах! Решил я собрать себе АС.

Пользователь интересуется товаром BM — Инфракрасный барьер. Пользователь интересуется товаром NS — Набор для пайки — маленькое сердце на светодиодах. Пользователь интересуется товаром MP — Одноканальный приемник МГц с обратной связью. Приглашаем Вас в фирменные магазины в Москве Подробнее. Приглашаем Вас в фирменные магазины в Санкт-Петербурге Подробнее. Предлагаемый набор для сборки усилителя НЧ Вт TDA позволит радиолюбителю собрать простой и надежный мощный усилитель НЧ, обладающий малыми габаритами, минимальным числом внешних пассивных элементов обвязки, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Микросхема TDA практически такая же, как и она подробно описана здесь.

Усилитель на TDA является, пожалуй, самым популярным среди радиолюбителей всех уровней подготовки. Молодые радиоэлектронщики свой второй-третий усилитель собирают именно на микросхеме TDA, более опытные коллеги — сначала модернизируют уже собранный и проверенный временем и любимыми музыкальными композициями вариант, а когда переходят на более сложные усилители низкой частоты, усилитель на TDA вспоминают как ностальгию с почтением. Также есть мостовая схема включения TDA , что отлично подойдёт для сабвуферного канала вашей акустической системы. Вообще, конструирование усилителей низкой частоты для радиолюбителей — святая тема. Через это прошел, наверное, каждый из нас и помнит, как все начиналось: наушники, подстроечные резисторы, маломощные транзисторы. Обычно, знакомство с усилителями начинают с постройки однокаскадных УНЧ, работающих на наушники или маломощный динамик, а дальше знакомятся с двухтактными усилителями мощности. Не оставляют без внимания и интегральные усилители мощности.

Это монофонический усилитель мощности низкой частоты с максимальной выходной мощностью в ватт, однако мощность является максимальной, номинальная, долговременная мощность микросхемы составляет 70 ватт. Проводя опыты с данной микросхемой, удалось снять выходную мощность до ватт, думаю, это пик выходной микросхемы. Более мощным аналогом является микросхема TDA — долговременная выходная мощность составляет порядка ватт, а максимальная мощность по словам производителя доходит до ватт. Печатная плата довольно проста и компактна, в обвязке не более 10 компонентов.

Активная акустическая система на TDA7294

  Если необходимо иметь музыкальный центр с выходной мощностью около 100W то можно собрать схему усилителя, используя микросхемы TDA7294 и AN6884. Усилитель подключается на выход музыкального центра с небольшой мощностью вместо его пассивных АС.
Принципиальная схема активной акустической системы показана на Рис. 1. На вход подают сигнал с выхода УМЗЧ мини – музыкального центра с тех клемм, к которым подключают пассивные АС. А этот выход рассчитан на низкоомную нагрузку. Поэтому сопротивление входа активной АС понижено до 10 Ом при помощи резистора R8. При выходной мощности мини – музыкального центра 2-3W на резисторе R8 может быть напряжение ЗЧ около 3-4V. Чувствительность же усилителя на TDA7294 составляет около 0,8V. Чтобы исключить возможность перегрузки при максимальной громкости, есть пассивный регулятор на переменном резисторе R9. А уровень входного сигнала индицируется по пятипороговой светодиодной шкале при помощи индикатора на поликомпараторной микросхеме FN6884, включённой по типовой схеме. Чувствительность индикатора устанавливают подбором резистора R11, проверяя сигнал на входе усилителя на А1 при помощи осциллографа. Чувствительность нужно устанавливать так, чтобы все пять светодиодов зажигались при уровне входного сигнала, на 10% ниже уровня, при котором на выходе А1 возникают искажения – ограничения синусоиды.
Микросхема TDA7294, как и многие другие ИС УМЗЧ представляют собой мощный операционный усилитель, поэтому, коэффициент усиления УМЗЧ можно изменять изменяя величину R2, включённого в цепь ООС между выходом А1 и её инверсным входом ( выв. 2 ).
В дежурный режим УМЗЧ можно перевести при помощи S1. Если такой дополнительный выключатель не требуется, его можно заменить перемычкой. Конденсаторы С4 и С5 вместе с резисторами R4, R5, R6 обеспечивают «мягкое» включение усилителя при включении его сетевым выключателем S2.
  Выходной сигнал поступает на схему акустической системы S90, в которой нет никаких изменений. На схеме АС S90 показана условно.
Для питания TDA7294 требуется двуполярный источник. На схеме он изображён с применением двух силовых трансформаторов типа ОСМ 01 220/24, мощностью по 100W с вторичной обмоткой на 24V. Первичные обмотки трансформаторов включены параллельно, а вторичные выпрямители последовательно, образуя двуполярный источник питания. Также можно применить и другой источник питания, например, на базе трансформатора ТС180 от старых телевизоров, перемотав соответственно обмотки.

Схема индикатора питается через параметрический стабилизатор на R8 и VD1.
Схемы УМЧЗ и индикатора выполнены на отдельных печатных платах. ( обозначение резистора R13 на принципиальной схеме – это R8 на печатной плате индикатора ). Плата усилителя имеет размеры 55х35 мм, плата индикатора 40х15 мм.

Микросхема TDA7294 должна быть установлена на радиатор площадью поверхности не менее 600 см².
Максимальная мощность активной АС в данном случае составляет около 100W. При 80W КНИ усилительного тракта не более 0,5%. Мощность сильно зависит от напряжения источника питания, и это позволяет выбирая другое напряжение питания изменять и выходную мощность. Микросхема TDA7294 хорошо работает в диапазоне питающих напряжений от ±8V до ±35V. Соответственно и изменяется и выходная мощность.
Все электролитические конденсаторы должны быть на напряжение не менее 35V ( лучше на 63V ).
Соединения между входными клеммами, регулятором уровня R9, платой усилителя и платой индикатора уровня должны быть сделаны экранированным кабелем ( можно использовать телевизионный типа РК-75 ). Диоды выпрямителя тоже необходимо установить на радиаторы. Так ка диоды КД213 имеют дисковую форму в качестве радиатора на весь мост можно использовать две пластины, одну из сторон которых покрыть теплопроводной пастой и слоем слюды (или другого теплопроводного диэлектрика ). Затем зажать спаянный мост между пластинами и стянуть винтами с гайками.
Можно использовать готовые выпрямительные мосты или другие выпрямительные диоды соответствующей мощности.
Усилитель можно сделать и на базе другой акустической системы или самодельной, допускающей максимальную мощность не ниже 90W, и имеющей сопротивление 4-8 Ом.

источник: ” РАДИОКОНСТРУКТОР “, 6 – 2006, стр. 12-13

Автор Андрей МаркеловОпубликовано 06.04.202020.10.2021Рубрики Схемы усилителей звуковой частоты (НЧ)Метки Усилители мощности на микросхемах

Unch на микросхемах tda7294. Мощный усилитель на tda7294, собранный по схеме itun

Микросхема TDA7294, представляющая собой интегральный усилитель низкой частоты, который очень популярен среди электронщиков, как начинающих, так и профессионалов. В сети полно разных отзывов об этом чипе. Я тоже решил построить на нем усилитель. Схему взял из даташита.

Эта «микруха» питается от двухполярного питания. Для новичков поясню, что мало иметь «плюс» и «минус».

Вам нужен источник с положительной клеммой, отрицательной клеммой и общей. Например, относительно общего провода должно быть плюс 30 Вольт, а в другом плече минус 30 Вольт.

Усилитель на TDA7294 достаточно мощный. Максимальная паспортная мощность 100 Вт, но это при нелинейных искажениях 10% и при максимальном напряжении (в зависимости от сопротивления нагрузки). Вы можете надежно снимать 70 Вт. Таким образом, в свой день рождения я слушал две параллельно подключенные колонки «Радиотехника С30» на одном TDA 729.4 канала. Весь вечер и полночи звучали динамики, иногда вводя их в перегруз. Но усилитель спокойно выдержал, хотя иногда и перегревался (из-за плохого охлаждения).

Основные характеристики ТДА 7294

Напряжение питания +-10В…+-40В

Пиковый выходной ток до 10А

Рабочая температура микросхемы до 150 градусов Цельсия

Выходная мощность при d=0,5%:

При +-35В и R=8Ом 70 Вт

При +-31В и R=6Ом 70Вт

При +-27В и R=4Ом 70Вт

При d=10% и повышенном напряжении (см.) можно добиться 100Вт, но это будут грязные 100Вт.

Схема усилителя на TDA7294

Вышеуказанная схема взята из паспорта, все номиналы сохранены. При правильном монтаже и правильно подобранных номиналах элементов усилитель запускается с первого раза и не требует никаких настроек.

Усилительные элементы

Номиналы всех элементов указаны на схеме. Мощность резисторов 0,25 Вт.

Саму «микруху» следует установить на радиатор. Если радиатор соприкасается с другими металлическими элементами корпуса или радиатором является сам корпус, то необходимо установить диэлектрическую прокладку между радиатором и корпусом TDA7294.

Прокладка может быть силиконовой или слюдяной.

Площадь радиатора должна быть не менее 500 кв.см, чем больше, тем лучше.

Изначально я собрал два канала усилителя, так как позволял блок питания, но не правильно выбрал корпус и оба канала просто не влезли в корпус по размерам. Пробовал уменьшить печатную плату, но ничего не вышло.

После полной сборки усилителя я понял, что корпуса недостаточно для охлаждения и одного канала усилителя. В моем случае был радиатор. Короче, я раскатал губу на два канала.

При прослушивании моего аппарата на полной громкости кристалл начал перегреваться, но я убавил громкость и продолжил тестировать. В итоге до полуночи слушал музыку на умеренной громкости, периодически загоняя усилитель в перегрев. Усилитель на TDA7294 оказался очень надежным.

Режим ПОДСТАВКА — ПО ТДА 7294

Если на 9 ногу подать 3,5В и более, то микросхема выходит из спящего режима, если меньше 1,5В — перейдет в спящий режим.

Для вывода устройства из спящего режима необходимо подключить 9-ю ногу через резистор 22 кОм к плюсовому выводу (двухполярного источника питания).

А если подключить 9ногу через тот же резистор к контакту GND (двухполярный источник питания), после чего устройство перейдет в спящий режим.

Печатная плата под статьей распаяна так, что 9-я нога соединена дорожкой через резистор 22 кОм с плюсовым выводом источника питания. Поэтому при включении питания усилитель сразу начинает работать в не спящем режиме.

Режим MUTE TDA 7294

При подаче на 10 ногу TDA729 3,5В и более4, устройство выйдет из режима отключения звука. Если подать меньше 1,5В, то устройство перейдет в режим отключения звука.

На практике это делается так: через резистор 10 кОм подключаем 10 ножку микросхемы к плюсу двухполярного источника питания. Усилитель будет «петь», то есть не будет заглушен. На печатной плате, которая прилагается к изделию, это делается с помощью дорожки. При подаче питания на усилитель он сразу начинает петь, без всяких перемычек и тумблеров.

Если через резистор 10 кОм 10 ножку TDA7294 соединить с выводом GND источника питания, то наш «усилок» перейдет в беззвучный режим.

Источник энергии.

Источником напряжения для устройства был собранный, который очень хорошо себя показал. При прослушивании одного канала клавиши теплые. Диоды Шоттки тоже теплые, хотя радиаторы на них не установлены. ИИП без защиты и плавного пуска.

Схему этого ИИП многие критикуют, но он очень прост в сборке. Работает надежно без плавных переключений. Эта схема очень подходит для начинающих электронщиков из-за своей простаты.

Рамка.

Тело куплено.

В данной статье речь пойдет о довольно распространенной и популярной микросхеме усилителя. TDA7294 . Рассмотрим его краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Описание микросхемы TDA7294

TDA7294 представляет собой монолитную интегральную микросхему в корпусе MULTIWATT15. Он предназначен для использования в качестве усилителя AB Hi-Fi. Обладая широким диапазоном питающих напряжений и высоким выходным током, TDA7294 способен обеспечить высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать в широком диапазоне питающих напряжений. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция Mute упрощает дистанционное управление усилителем, предотвращая шум.

Этот встроенный усилитель прост в использовании и не требует множества внешних компонентов для полноценной работы.

Specifications TDA7294

Chip dimensions:

As stated above, chip TDA7294 is available in the MULTIWATT15 package and has the following pinout:

1. GND (common wire)
2. Инвертирующий вход (инвертированный вход)
3. Неинвертирующий вход (прямой ввод)
4. Вход+Отключение звука
5. НЗ (не используется)
6. Бутстрап
7. резервный
8. НЗ (не используется)
9. НЗ (не используется)
10. +Vs (плюс питание)
11. Выход (выход)
12. -Vs (минус питание)

Следует обратить внимание на то, что корпус микросхемы подключается не к общей линии питания, а к минусу питания (вывод 15)

Типовая схема подключения TDA7294 из даташита

Схема подключения моста

Мостовое подключение — подключение усилителя к колонкам, при котором каналы стереоусилителя функционируют в режиме моноблочных усилителей мощности. Они усиливают один и тот же сигнал, но в противофазе. В этом случае динамик подключается между двумя выходами каналов усиления. Мостовое подключение позволяет значительно увеличить мощность усилителя

По сути, эта мостовая схема из даташита не что иное, как два простейших усилителя, к выходам которых подключен звуковой динамик. Эту схему переключения можно использовать только с сопротивлением динамика 8 Ом или 16 Ом. С 4-х омным динамиком велика вероятность выхода микросхемы из строя.

Среди интегральных усилителей мощности микросхема TDA7294 является прямым конкурентом LM3886.

Пример использования TDA7294

Это простая схема усилителя мощностью 70 Вт. Конденсаторы должны быть рассчитаны не менее чем на 50 вольт. Для нормальной работы схемы микросхема TDA7294 должна быть установлена ​​на радиатор площадью около 500 см2. Монтаж производится на односторонней плате, изготовленной по .

Печатная плата и расположение элементов на ней:

Блок питания усилителя TDA7294

Для питания усилителя с нагрузкой 4 Ом блок питания должен быть 27 вольт, с сопротивлением динамика из 8 Ом напряжение уже должно быть 35 вольт.

Блок питания усилителя TDA7294 состоит из понижающего трансформатора Тр1, имеющего вторичную обмотку на 40 вольт (50 вольт на нагрузке 8 Ом) с отводом посередине или две обмотки по 20 вольт каждая ( 25 вольт при нагрузке 8 Ом) при токе нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. Диодный мост с успехом можно заменить четырьмя выпрямительными диодами с соответствующими индикаторами.

Конденсаторы электролитического фильтра С3 и С4 в основном предназначены для снятия пиковой нагрузки усилителя и устранения пульсаций напряжения, поступающих от выпрямительного моста. Эти конденсаторы имеют емкость 10000 мкФ при рабочем напряжении не менее 50 вольт. Конденсаторы неполярные (пленочные) С1 и С2 могут быть от 0,5 до 4 мкФ при напряжении питания не менее 50 вольт.

Не допускается перекос напряжения, напряжение в обоих плечах выпрямителя должно быть одинаковым.

(1. 2 Мб, скачано: 3 808)

Представляем вашему вниманию стерео УНЧ класса H мощностью 100 Вт, который несложно собрать даже начинающим радиолюбителям. Интегральная микросхема TDA7294 в монолитном корпусе мультиватт15. Он имеет широкий диапазон напряжения питания +/-40 В и может обеспечивать высокую выходную мощность при нагрузке 4 и 8 Ом.

Имеется встроенная защита от короткого замыкания в нагрузке и защита от перегрева (при достижении 145 градусов).

Также есть функция Mute, которая используется для устранения щелчков при включении и режиме ожидания (Stand-by). Диапазон воспроизводимых частот 20-20000 Гц. Суммарные гармонические искажения составляют менее 0,1%.

Обратите внимание, что корпус микросхемы подключен к -Vcc, поэтому не следует устанавливать его в металлический корпус без изоляции. В противном случае произойдет короткое замыкание на землю. Перед тем, как прикрутить чип к радиатору, не забудьте нанести термопасту.

Ниже представлена ​​принципиальная схема усилителя мощности на микросхеме TDA7294.

На фото показан только один из каналов усилителя.

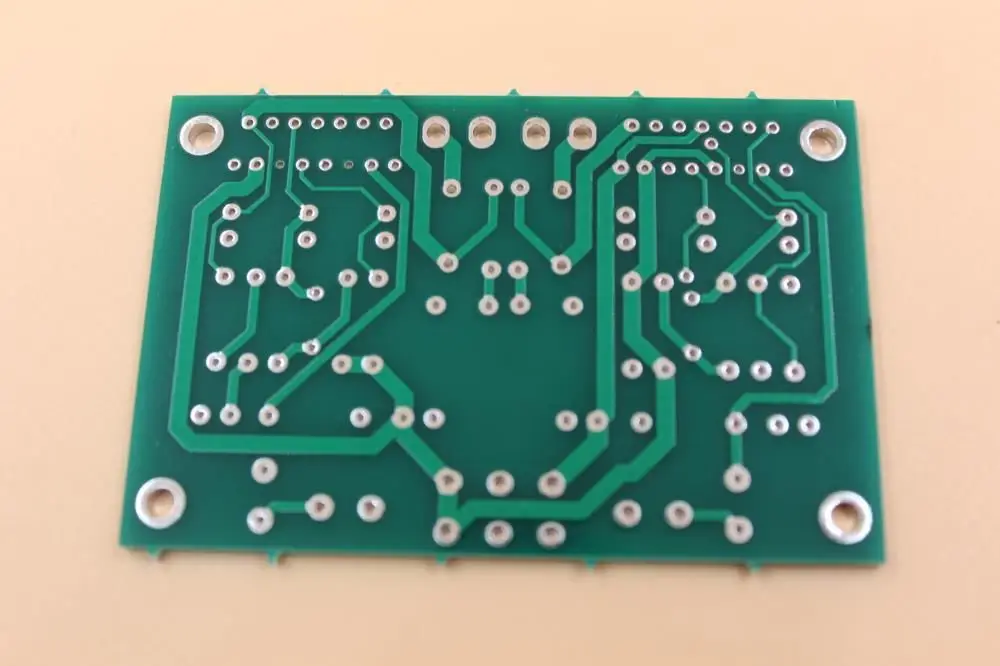

На рисунках показана печатная плата и расположение деталей на ней.

На фотографиях показана последовательность сборки плат

Примечания:

Микросхема TDA7294 несовместима с резисторами с допуском 1%.
О конденсаторах фильтра емкостью 1000 мкФ: Если вы используете громкоговорители размером более 10 дюймов (25,4 см), вам следует увеличить емкость до 2200 мкФ.
Выбор конденсатора 47 мкФ: я рекомендую использовать 47 мкФ 50 В от Elna SilmicII и 47 мкФ 50 В от Nichicon MUSE KZ.

Блок питания

Как ни странно, но у многих проблемы начинаются уже здесь. Двумя наиболее распространенными ошибками являются:
— Однополярное питание
— Ориентация на напряжение вторичной обмотки трансформатора (действующее значение).

Трансформатор — должен иметь ДВЕ ВТОРИЧНЫЕ ОБМОТКИ . Или одна вторичная обмотка с отводом от средней точки (очень редко). Итак, если у вас трансформатор с двумя вторичными обмотками, то их нужно соединить так, как показано на схеме. Те. начало одной обмотки с концом другой (начало обмотки обозначено черной точкой, это показано на схеме). Смешайте, ничего не получится. При подключении обеих обмоток проверяем напряжение в точках 1 и 2. Если там напряжение равное сумме напряжений обеих обмоток, значит вы все подключили правильно. Точка соединения двух обмоток будет «общая» (земля, корпус, GND, называйте как хотите). Это первая распространенная ошибка, как видим: обмоток должно быть две, а не одна.
Теперь вторая ошибка: В даташите (техническое описание микросхемы) на микросхему TDA7294 указано: +/-27 рекомендуется для нагрузки 4Ом. Ошибка в том, что люди часто берут трансформатор с двумя обмотками 27В, НЕ ДЕЛАЙТЕ ЭТОГО!!! Когда вы покупаете трансформатор, на нем пишут действующее значение , и вольтметр также показывает вам действующее значение. После выпрямления напряжения происходит заряд конденсаторов. А они уже заряжают значение амплитуды , что в 1,41 (корень из 2) больше эффективного значения. Следовательно, чтобы микросхема имела напряжение 27В, то и обмотки трансформатора должны быть на 20В (27/1,41=19,14 Так как трансформаторы такого напряжения не делают, берем ближайшее: 20В). Думаю суть ясна.
Теперь о мощности: чтобы ТДА выдавал свои 70Вт, ему нужен трансформатор мощностью не менее 106Вт (КПД микросхемы 66%), желательно больше. Например, для стереоусилителя на TDA7294, очень хорошо подходит трансформатор на 250Вт

Выпрямительный мост — Как правило тут вопросов нет, но все же. Я лично предпочитаю устанавливать выпрямительные мосты, т.к. не надо возиться с 4-мя диодами, так удобнее. Мост должен иметь следующие характеристики: обратное напряжение 100В, постоянный ток 20А. Ставим такой мост и не переживаем, что в один «прекрасный» день он сгорит. Такого моста хватает на две микросхемы и емкость конденсаторов в БП 60″000мкФ (при заряде конденсаторов через мост проходит очень большой ток)

Конденсаторы — Как видите, в цепи питания используются 2 типа конденсаторов: полярные (электролитические) и неполярные (пленочные). Неполярные (C2, C3) необходимы для подавления радиопомех. По емкости выставить что будет: от 0,33 мкФ до 4 мкФ. Желательно поставить наши К73-17, довольно неплохие конденсаторы. Полярные (С4-С7) необходимы для подавления пульсаций напряжения, к тому же они отдают свою энергию на пиках нагрузки усилителя (когда трансформатор не может обеспечить требуемый ток). Что касается вместимости, люди до сих пор спорят, сколько еще нужно. По опыту понял, что для одной микросхемы достаточно 10000 мкф на плечо. Напряжение конденсатора: выбирайте сами, в зависимости от блока питания. Если у вас трансформатор на 20В, то выпрямленное напряжение будет 28,2В (20 х 1,41=28,2), конденсаторы можно поставить на 35В. То же самое и с неполярными. Вроде ничего не пропустил…
В итоге мы получили блок питания, содержащий 3 вывода: «+», «-» и «общий» С блоком питания закончили, переходим к микросхеме.

Напряжение питания

Есть такие экстремалы, питают TDA7294 от 45В, потом удивляются: почему горит? Горит, потому что чип работает на пределе. Теперь вот мне скажут: «У меня +/-50В и все работает, не гони!!!», ответ прост: «Включи на максимальную громкость и секундомером засекай время»

Если у вас нагрузка 4 Ом, то оптимальным питанием будет +/- 27В (20В обмотки трансформатора)
Если у вас нагрузка 8 Ом, то оптимальным питанием будет +/- 35В (25В трансформатора) обмотки)
При таком напряжении питания микросхема будет работать долго и без глюков (короткое замыкание вывода я выдержал минуту, и ничего не сгорело, не знаю как обстоят дела с этим у моих товарищи экстремалы, они молчат)
И еще: если вы все-таки решили сделать напряжение питания выше нормы, то не забывайте: от искажений все равно никуда не денетесь. слушать этот скрежет невозможно!

Вот график зависимости искажений (THD) от выходной мощности (Pвых):

Как видим, при выходной мощности 70Вт мы имеем искажения в районе 0,3-0,8% — это вполне приемлемо и на слух не заметен. На мощности 85Вт искажения уже 10%, это уже хрипы и скрежет, вообще слушать звук с такими искажениями невозможно. Получается, увеличивая напряжение питания, вы увеличиваете выходную мощность микросхемы, а смысл? Все равно после 70Вт слушать не возможно!!! Так что заметьте, плюсов здесь нет.

Схемы включения — оригинальные (обычные)

С1 — Лучше поставить пленочный конденсатор К73-17, емкость от 0,33мкФ и выше (чем больше емкость, тем меньше низкий частота ослаблена, т.е. всеми любимый бас).
С2 — Лучше поставить 220мкФ 50В — опять же басы получше будут
С3, С4 — 22мкФ 50В — определить время включения микросхемы (чем больше емкость, тем дольше включение- вовремя)
С5 — вот он, конденсатор ПОС (как его подключить писал в п.2.1 (в самом конце). Так же лучше брать 220мкФ 50В (угадайте с 3 раза… бас будет лучше )
С7, С9 — Пленочные, любой номинал: 0,33мкФ и выше на напряжение 50В и выше
С6, С8 — Можно не ставить, у нас уже есть конденсаторы в БП

R2, R3 — Определяем усиление. По умолчанию 32 (R3/R2), лучше не менять
R4, R5 — По сути та же функция, что и C3, C4

На схеме непонятные клеммы VM и VSTBY — их надо подключать к ПОЛОЖИТЕЛЬНОМУ питанию, иначе ничего не будет работать.

Схемы включения — мост

Схема тоже взята из даташита:

Фактически эта схема состоит из 2-х простых усилителей, с той лишь разницей, что колонка (нагрузка) подключена между усилителем выходы. Есть еще пара нюансов, о них чуть позже. Такую схему можно использовать при нагрузке 8 Ом (оптимальное питание микросхем +/-25В) или 16 Ом (оптимальное питание +/-33В). На нагрузку 4 Ом делать мостовую схему бессмысленно, микросхемы ток не выдержат — думаю результат известен.
Как я уже говорил выше, мостовая схема собрана из 2-х обычных усилителей. В этом случае вход второго усилителя соединен с землей. Также прошу обратить внимание на резистор, который подключен между 14-й «ножкой» первой микросхемы (на схеме: вверху) и 2-й «ногой» второй микросхемы (на схеме: внизу). Это резистор обратной связи, если его не подключить, усилитель работать не будет.
Здесь также изменены цепочки Mute (10-я «нога») и Stand-By (9-я «нога»). Неважно, делай, что хочешь. Главное, чтобы напряжение на лапах Mute и St-By было больше 5В, тогда микросхема будет работать.

Несколько слов о функциях Mute и Stand-By

Mute — По своей сути эта функция микросхемы позволяет отключать звук на входе. При напряжении на выводе Mute (10 ножка микросхемы) от 0В до 2,3В входной сигнал ослабляется на 80дБ. Если напряжение на 10 ножке больше 3,5В, ослабления нет
— Stand-By — Перевод усилителя в дежурный режим. Эта функция отключает питание выходных каскадов микросхемы. Когда напряжение на 9на выходе микросхемы более 3 вольт, выходные каскады работают в штатном режиме.

Существует два способа управления этими функциями:

В чем разница? По сути ничего, делай как хочешь. Лично я выбрал первый вариант (раздельное управление)
. Выходы обеих схем необходимо соединить либо с «+» питания (в этом случае микросхема включена, звук есть), либо с «общим» (т. е. микросхема выключена, звука нет).

Печатная плата

Вот печатная плата для TDA7294 в формате Sprint-Layout: скачать.

Плата нарисована со стороны дорожек, т.е. при печати необходимо зеркально отразить (для лазерно-утюжного метода изготовления печатных плат)
Я сделал печатную плату универсальной, на ней можно собрать обе простая схема и мостовая схема. Для просмотра требуется Sprint Layout.
Давайте пройдемся по доске и посмотрим, что к чему относится:

Основная плата (в самом верху) — содержит 4 простые схемы с возможностью их объединения в мосты. Те. на этой плате можно собрать либо 4 канала, либо 2 мостовых канала, либо 2 простых канала и один мост. Универсал одним словом.
Обратите внимание на резистор 22к обведен красным квадратом, его необходимо припаять, если вы планируете делать мостовую схему, так же необходимо припаять входной конденсатор как показано на схеме (крест и стрелка). Радиатор можно купить в магазине Чип и Дип, там продается такой 10х30см, плата как раз под него и делалась.
Карта Mute/St-By — Так уж получилось, что для этих функций я сделал отдельную плату. Соедините все по схеме. Mute (St-By) Switch — переключатель (тумблер), на разводке указано, какие контакты нужно замкнуть, чтобы микросхема заработала.

Подсоедините сигнальные провода от платы Mute/St-By на основной плате следующим образом:

Подсоедините провода питания (+V и GND) к блоку питания.
Конденсаторы можно поставить 22мкФ 50В (не 5 штук подряд, а одну штуку. Количество конденсаторов зависит от количества микросхем, управляемых данной платой)
Платы БП. Здесь все просто, припаиваем мост, электролитические конденсаторы, подключаем провода, НЕ перепутайте полярность!!!

Надеюсь сборка не вызовет затруднений. Плата проверена, все работает. При правильной сборке усилитель заводится сразу.

Усилитель не заработал с первого раза
Ну бывает. Отключаем усилитель от сети и начинаем искать ошибку в установке, как правило в 80% случаев ошибка в неправильной установке. Если ничего не обнаружено, то снова включите усилитель, возьмите вольтметр и проверьте напряжение:
— Начнем с напряжения питания: на 7 и 13 ножке должно быть питание «+»; На 8-й и 15-й лапах должна быть подача «-». Напряжения должны быть одинакового значения (по крайней мере, разброс должен быть не более 0,5В).
— На 9 и 10 лапе должно быть напряжение более 5В. Если напряжение меньше, то вы допустили ошибку в плате Mute/St-By (перепутали полярность, тумблер поставили неправильно)
— При замыкании входа на массу выход усилителя должен быть 0В . Если напряжение там больше 1В, то с микросхемой уже что-то (возможно брак или левая микросхема)
Если все точки в порядке, то микросхема должна работать. Проверьте уровень громкости источника звука. Я когда только собрал этот усилитель, включаю… звука нет… через 2 секунды все заиграло, знаете почему? Момент включения усилителя приходился на паузу между треками, вот так бывает.

(С) Михаил ака ~ Д»Зло ~ СПб, 2006

Автор статьи: Новик П. Е. которые облегчают жизнь конструкторам-любителям.Я тоже не стал усложнять себе задачу и выбрал максимально простой,качественный,с малым количеством деталей,не требующий настройки и стабильной работы усилитель на базе TDA7294 от SGS-THOMSON MICROELECTRONICS. В последнее время в Интернете распространились жалобы на эту микросхему, которые выражались примерно так: «самопроизвольно возбуждается, при неправильной разводке; горит, по какой-либо причине и т. д.» Ничего подобного. Сжечь его можно только неправильно включив или закоротив, а случаев возбуждения ни разу не замечено, и не только у меня. Кроме того, он имеет внутреннюю защиту от коротких замыканий в нагрузке и защиту от перегрева. Он также имеет функцию отключения звука (используется для предотвращения щелчков при включении) и функцию ожидания (при отсутствии сигнала). Эта ИС является УНЧ класса AB. Одной из основных особенностей этой микросхемы является использование полевых транзисторов в предварительном и выходном каскадах усиления. К его достоинствам можно отнести высокую выходную мощность (до 100 Вт на нагрузку 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (низкие искажения, низкий уровень шума, широкий диапазон рабочих частот и др.) , минимум необходимых внешних компонентов и низкая стоимость

Основные характеристики TDA7294:

Параметр	Условия	Минимум	Типовой	Максимум	шт.
Напряжение питания		±10		±40	В
Частотная характеристика	Сигнал 3 дБ Выходная мощность 1 Вт	20-20000			Гц
Долговременная выходная мощность (RMS)	Гармонические искажения 0,5%: Uп = ±35 В, Rn = 8 Ом Uп = ± 31 В, Rn = 6 Ом Uп = ± 27 В, Rn = 4 Ом	60 60 60	70 70 70		Вт
Пиковая выходная музыкальная мощность (RMS), продолжительность 1 сек.	Коэффициент гармоник 10 %: Uп = ±38 В, Rn = 8 Ом Uп = ± 33 В, Rn = 6 Ом Uп = ± 29 В, Rn = 4 Ом		100 100 100		Вт
Общие гармонические искажения	Po = 5 Вт; 1 кГц Po = 0,1-50 Вт; 20-20000Гц		0,005	0,1	%
	Uп = ±27 В, Rн = 4 Ом: Ро = 5 Вт; 1 кГц Po = 0,1-50 Вт; 20-20000Гц		0,01		%
Рабочая температура защиты		145			0С
Ток покоя		20	30	60	мА
Входное сопротивление		100			кОм
Коэффициент усиления по напряжению		24	30	40	дБ
Пиковый выходной ток		10			НО
Диапазон рабочих температур		0		70	0С
Термическое сопротивление корпуса				1,5	0 К/В

(в формате PDF).

Схем включения этой микросхемы очень много, рассмотрю самую простую:

Типовая схема включения:

Список позиций:

Позиция	Наименование	Тип	Количество
С1	0,47 мкФ	К73-17	1
С2, С4, С5, С10	22 мкФ x 50 В	К50-35	4
С3	100 пФ		1
С6, С7	220 мкФ x 50 В	К50-35	2
С8, С9	0,1 мкФ	К73-17	2
DA1	ТДА7294		1
Р1	680 Ом	МЛТ-0,25	1
Р2…Р4	22 кОм	МЛТ-0,25	3
Р5	10 кОм	МЛТ-0,25	1
Р6	47 кОм	МЛТ-0,25	1
Р7	15 кОм	МЛТ-0,25	1

Микросхема должна быть установлена ​​на радиатор площадью >600 см 2 . Будьте внимательны, на корпусе микросхемы не общий, а силовой минус! При установке чипа на радиатор лучше использовать термопасту. Между микросхемой и радиатором желательно проложить диэлектрик (слюда, например). В первый раз не придал этому значения, подумал, зачем мне так бояться закрывать радиатор на корпус, но в процессе отладки конструкции случайно упавший со стола пинцет замкнул радиатор к корпусу. Взрыв был отличный! Чипсы просто разлетелись на куски! В общем отделался я легким испугом и 10$ :). На плату с усилителем также желательно поставить мощные электролиты 10000мкм х 50В, чтобы в пиках мощности провода от блока питания не давали перепадов напряжения. В общем, чем больше емкость конденсаторов на блоке питания, тем лучше, как говорится, «маслом кашу не испортишь». Конденсатор С3 можно убрать (или не ставить), я так и сделал. Как оказалось, именно из-за него при включении регулятора громкости (простой переменный резистор) перед усилителем получалась RC-цепочка, которая косила высокие частоты при увеличении громкости, но в целом он нужен для предотвращения возбуждения усилителя при подаче на вход ультразвука. Вместо С6,С7 поставил на плату 10000мк х 50в,С8,С9, можно поставить любой близкий номинал — это фильтры питания, они могут быть в блоке питания, а можно припаять поверхностным монтажом, что я и сделал.

Pay:

Я лично не очень люблю использовать готовые платы, по одной простой причине — сложно найти точно одинаковые по размеру элементы. А вот в усилителе разводка может сильно влиять на качество звука, так что какую плату выбрать, решать вам. Так как я собрал усилитель сразу на 5-6 каналов, соответственно и плату сразу на 3 канала:

В векторном формате (Corel Draw 12)
Блок питания усилителя, ФНЧ и т.д.

Блок питания

Блок питания усилителя почему-то вызывает много вопросов. На самом деле тут все достаточно просто. Трансформатор, диодный мост и конденсаторы являются основными элементами блока питания. Этого достаточно, чтобы собрать простейший блок питания.

Для питания усилителя мощности стабилизация напряжения не важна, но важны емкости конденсаторов по питанию, чем больше, тем лучше. Важна и толщина проводов от блока питания до усилителя.

Блок питания у меня реализован следующим образом:

Питание +-15В предназначено для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, запитав модуль стабилизации от 40В, но стабилизатору придется гасить очень большое падение напряжения, что приведет к значительному нагреву микросхем стабилизатора. Микросхемы стабилизатора 7805/7905 — импортные аналоги нашего КРЭН.

Возможны варианты блоков А1 и А2:

Блок А1 — фильтр подавления помех источника питания.

Блок А2 — блок стабилизированных напряжений +-15В. Первый вариант прост в реализации, для питания слаботочных источников, второй — качественный стабилизатор, но требует точного подбора компонентов (резисторов), иначе получится «+» и «-» перекос плеч, что затем даст нулевой перекос на операционных усилителях.

Трансформатор

Мощность трансформатора питания для стереоусилителя мощностью 100 Вт должна составлять приблизительно 200 Вт. Так как я делал 5-ти канальный усилитель, мне понадобился более мощный трансформатор. Но мне не пришлось выкачивать все 100Вт, да и все каналы не могут одновременно брать мощность. Наткнулся на рынке трансформатор TESLA (ниже на фото) ватт коммерческий на 250 — 4 витка проводом 1,5 мм на 17В и 4 витка на 6,3В. Соединив их последовательно я получил нужные напряжения, правда пришлось немного перемотать две обмотки на 17В, чтобы получить суммарное напряжение двух обмоток ~27-30В, так как обмотки были сверху — это не составило труда .

Отличная вещь тороидальный трансформатор, такие используются для питания галогенок в лампах, их много на рынках и в магазинах. Если конструктивно два таких трансформатора разместить один над другим, излучение будет взаимно компенсироваться, что снизит помехи на элементах усилителя. Беда в том, что у них одна обмотка на 12В. На нашем радиорынке можно сделать такой трансформатор на заказ, но это удовольствие того стоит. В принципе можно купить 2 трансформатора на 100-150Вт и перемотать вторичные обмотки, количество витков вторичной обмотки нужно будет увеличить примерно в 2-2,4 раза.

Диоды/диодные мосты

Можно купить импортные диодные сборки на ток 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, и сделал для каждого плеча отдельный мост, чтобы дать запас по току для диодов. При включении заряжаются мощные конденсаторы, всплеск тока очень значительный, при напряжении 40 В и емкости 10000 мкФ зарядный ток такого конденсатора ~10 А соответственно по двум плечам 20А. При этом диоды трансформатора и выпрямителя кратковременно работают в режиме короткого замыкания. Пробой диодов током даст неприятные последствия. Диоды были установлены на радиаторы, но нагрева самих диодов я не обнаружил — радиаторы были холодные. Для устранения помех по питанию рекомендуется параллельно каждому диоду в мосту установить конденсатор ~0,33 мкФ типа К73-17. Я действительно этого не делал. В цепи +-15В можно использовать мосты типа КЦ405, на ток 1-2А.

Дизайн

Готовое строительство.

Самое скучное занятие — тело. В качестве корпуса я взял старый тонкий корпус от персонального компьютера. Пришлось немного укоротить по глубине, хотя это было непросто. Считаю, что корпус удался — блок питания вынесен в отдельный отсек и в корпус можно свободно поместить еще 3 канала усиления.

После полевых испытаний выяснилось, что нелишним было бы поставить вентиляторы на радиаторы, несмотря на то, что радиаторы весьма внушительных размеров. Пришлось делать отверстия в корпусе снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через триммер 100 Ом 1 Вт на самой низкой скорости (см. следующий рисунок).

Усилительный блок

Чипы на слюде и термопасте, винты тоже надо изолировать. Радиаторы и плата прикручены к корпусу через диэлектрические стойки.

Входные цепи

Очень хотелось этого не делать, только в надежде, что это все временно….

После навешивания этих кишок в динамиках появился небольшой гул, видимо что-то ошибся с «землей». Я мечтаю о том дне, когда выброшу все это из усилителя и буду использовать только как усилитель мощности.

Суммарная плата, ФНЧ, фазовращатель

Блок регуляции

Результат

Результат

Обратно

Хоть зад

Вышло красиво 🙂

Стоимость строительства.

ТДА 7294	$25,00
конденсаторы (мощные электролиты)	$15,00
конденсаторы (прочие)	$15,00
соединители	$8,00
кнопка питания	$1,00
диоды	0,50 $
трансформатор	10,50 $
радиаторы с охладителями	40,00 $
резисторы	$3,00
переменные резисторы + ручки	$10,00
печенье	$5,00
рама	$5,00
операционные усилители	$4,00
УЗИП	$2,00
Итого	$144,00

Да, что-то дешевое вышло. Скорее всего, я что-то не учел, просто купил, как всегда, гораздо больше, потому что надо было еще поэкспериментировать, и я спалил 2 микросхемы и взорвал один мощный электролит (все это я не учел ). Это расчет усилителя на 5 каналов. Как видите, радиаторы оказались очень дорогими, я использовал недорогие, но массивные кулеры для процессоров, на тот момент (года полтора назад) они очень хорошо охлаждали процессоры. Учитывая, что ресивер начального уровня можно купить за $240, то можно подумать, нужен ли он вам :), правда там усилитель более низкого качества. Усилители этого класса стоят около $500.

Перечень радиоэлементов

Обозначение	Тип	Номинал	Количество	Заметка	Оценка	Мой блокнот
DA1	Аудиоусилитель	TDA7294	1			В блокнот
С1	Конденсатор	0,47 мкФ	1	К73-17		В блокнот
С2, С4, С5, С10		22 мкФ x 50 В	4	К50-35		В блокнот
С3	Конденсатор	100 пФ	1			В блокнот
С6, С7	электролитический конденсатор	220 мкФ x 50 В	2	К50-35		В блокнот
С8, С9	Конденсатор	0,1 мкФ	2	К73-17		В блокнот
Р1	Резистор	680 Ом	1	МЛТ-0,25		В блокнот
Р2-Р4	Резистор	22 кОм	3	МЛТ-0,25		В блокнот
Р5	Резистор

Усилитель низкой частоты (УНЧ) на микросхеме TDA7250.

Самодельный усилитель звука на микросхеме tda микросхемы для усилителей звука справочник 100w

Если вам нужно сделать простой, но достаточно мощный УМЗЧ, лучшим и недорогим решением будет микросхема TDA2040 или TDA2050. Этот небольшой стереоусилитель ЗЧ выполнен на основе двух известных микросхем TDA2030A. По сравнению с классическим включением в этой схеме улучшена фильтрация питания и оптимизирована разводка печатной платы. После добавления любого предусилителя и блока питания конструкция идеальна для изготовления самодельного усилителя мощности звука, примерно 15 Вт (каждый канал). Проект выполнен на базе TDA2030A, но можно использовать TDA2040 или TDA2050, увеличив тем самым выходную мощность в полтора раза. Усилитель подходит для колонок с сопротивлением 8 или 4 Ом. Преимущество конструкции в том, что она не требует двухполярного питания, как большинство. Схема отличается хорошими параметрами, простотой запуска и надежностью в работе.

Принципиальная схема УНЧ

Усилитель 2х15Вт TDA2030 — схема стерео

TDA2030A позволяет паять усилитель низкой частоты класса АВ. Микросхема обеспечивает большой выходной ток, при этом характеризуется малыми искажениями сигнала. Есть встроенная защита от короткого замыкания, автоматически ограничивающая мощность до безопасного значения, а также традиционная для таких устройств тепловая защита. Схема состоит из двух одинаковых каналов, работа одного из которых описана ниже.

Принцип работы усилителя на TDA2030

Резисторы R1 (100к), R2 (100к) и R3 (100к) служат для создания виртуального нуля усилителя U1 (TDA2030A), а конденсатор С1 (22мкФ/35В) фильтрует это напряжение. Конденсатор С2 (2,2 мкФ/35В) отсекает постоянную составляющую — предотвращает попадание постоянного напряжения на вход микросхемы усилителя через линейный вход.

Элементы R4 (4,7к), R5 (100к) и С4 (2,2 мкФ/35В) работают в цепи отрицательной обратной связи и несут задачу формирования АЧХ усилителя. Резисторы R4 и R5 определяют уровень усиления, а C4 обеспечивает единичное усиление для составляющей постоянного тока.

Резистор R6 (1R) вместе с конденсатором C6 (100нФ) работают в системе, формирующей АЧХ выхода. Конденсатор C7 (2200 мкФ/35 В) предотвращает протекание постоянного тока через динамик (прохождение переменного аудиосигнала музыки).

Диоды D1 и D2 предотвращают возникновение опасного напряжения обратной полярности, которое может возникнуть в катушке динамика и вывести микросхему из строя. Конденсаторы C3 (100 нФ) и C5 (1000 мкФ/35 В) фильтруют напряжение питания.

Печатная плата УНЧ

Печатная плата УНЧ TDA2030

Печатная плата видна на фотографиях. с чертежами можно заархивировать (без регистрации). Что касается сборки, то удобно сначала припаять две перемычки на шинах питания. По возможности используйте более толстый провод, а не тонкую ножку от резистора, как это часто бывает. Если усилитель будет работать с переменным током 8 Ом, а не 4 Ом — конденсаторы С7 и С14 (2200мкФ/35В) могут иметь номинал 1000мкФ.

Радиаторы или один общий радиатор необходимо накрутить на фланцы, помня, что корпуса микросхем TDA2030A внутренне соединены с землей.

На печатной плате можно успешно использовать микросхемы TDA2040 или TDA2050 без изменения цоколевки. Плата спроектирована таким образом, чтобы ее можно было при необходимости разрезать в точке, обозначенной пунктиром, и использовать только одну половину усилителя с микросхемой U1. На место разъемов AR2 (ТВ2-5) и AR3 (ТВ2-5) можно припаять провода напрямую, если аудиоразъемы закреплены на корпусе усилителя.

Готовая печатная плата усилителя с расположением деталей

Корпус и БП

Блок питания взять либо с трансформатором плюс выпрямитель, либо готовый импульсный, например, от ноутбука. Усилитель должен питаться нестабилизированным напряжением в пределах 12 — 30 В. Максимальное напряжение питания 35 В, что естественно лучше не дотягивать до пары вольт, мало ли чего.

Делать корпус с нуля очень хлопотно, поэтому проще всего подобрать готовую коробку (металлическую, пластиковую) или даже готовый корпус от электронного устройства (спутникового ТВ-тюнера, DVD-плеера).

В настоящее время стал доступен широкий ассортимент импортных интегральных усилителей низкой частоты. Их преимуществами являются удовлетворительные электрические параметры, возможность выбора микросхем с заданной выходной мощностью и напряжением питания, стереофоническое или счетверенное исполнение с возможностью мостового соединения.

Для изготовления конструкции на основе интегрального УНЧ требуется минимум приспособлений. Использование хорошо зарекомендовавших себя компонентов обеспечивает высокую воспроизводимость и обычно не требует дополнительной настройки.

Приведенные типовые схемы включения и основные параметры интегральных УНЧ предназначены для облегчения ориентации и выбора наиболее подходящей микросхемы.

Для квадрофонического УНЧ параметры в мостовом стереоподключении не указаны.

TDA1010

Напряжение питания — 6…24 В

Выходная мощность (Un = 14,4 В, THD = 10%):
RL=2 Ом — 6,4 Вт
RL=4 Ом — 6,2 Вт
RL =8 Ом — 3,4 Вт

КНИ (P=1 Вт, RL=4 Ом) — 0,2%

TDA1011

Напряжение питания — 5,4. ..20 В

Максимальный ток потребления — 3 А

Un=16 В — 6,5 Вт
Un=12 В — 4,2 Вт
Un=9 В — 2,3 Вт 961174 1,0 Вт

КНИ (P=1 Вт, RL=4 Ом) — 0,2 %

TDA1013

Напряжение питания — 10…40 В

Максимальный потребляемый ток — 1,5 А

Выходная мощность (THD=10 % ) — 4,2 Вт

TDA1015

Напряжение питания — 3,6 … 18 В

Выходная мощность (RL=4 Ом, THD=10%):
Un=12В — 4,2Вт
Un=9В — 2,3Вт
Un=6В — 1,0Вт

КНИ (P=1Вт, RL=4Ом) — 0,3%

TDA1020

Напряжение питания — 6… 18 В

RL=2 Ом — 12 Вт
RL=4 Ом — 7 Вт
RL=8 Ом — 3,5 Вт

TDA1510

Напряжение питания — 6…18 В

9 Максимальный потребляемый ток — 0 4 А

КНИ=0,5% — 5,5 Вт
КНИ=10% — 7,0 Вт

TDA1514

Напряжение питания — ±10…±30 В

Максимальный потребляемый ток — 6,4 А

Выходная мощность:
Un=±27,5 В, R=8 Ом — 40 Вт
Un=±23 В, R=4 Ом — 48 Вт

TDA1515

Напряжение питания — 6. ..18 В

Максимальный потребляемый ток — 4 А

RL=2 Ом — 9 Вт
RL=4 Ом — 5,5 Вт

RL=2 Ом — 12 Вт
RL4 Ом — 7 Вт

Напряжение питания TDA 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un=14,4 В, THD=0,5%):
RL=2 Ом — 7,5 Вт
RL=4 Ом — 5 Вт

Выходная мощность (Un =14,4 В, THD=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 6 Вт

TDA1517

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 2,5 А

Выходная мощность (Un=14,4 В RL=4 Ом):
THD=0,5% — 5 Вт
THD=10% — 6 Вт

TDA1518

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un=14,4 В, THD=0,5%):
RL=2 Ом — 8,5 Вт
RL=4 Ом — 5 Вт

Выходная мощность (Un=14,4 В, THD=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 6 Вт

TDA1519

Напряжение питания — 6… 17,5 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Uп=14,4 В, THD=0,5%):
RL=2 Ом — 6 Вт
RL=4 Ом — 5 Вт

Выходная мощность (Un=14,4 В, THD=10%):
RL=2 Ом — 11 Вт
RL=4 Ом — 8,5 Вт

TDA1551

Напряжение питания -6. ..18 В

THD=0,5% — 5 Вт
КНИ=10% — 6 Вт

TDA1521

Напряжение питания — ±7,5…±21 В

Выходная мощность (Un=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ =10% — 8 Вт

TDA1552

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Un = 14,4 В, RL = 4 Ом):
THD=0,5% — 17 Вт
КНИ=10% — 22 Вт

TDA1553

Напряжение питания — 6…18 В

Максимальный ток потребления — 4 А

Выходная мощность (Uп=4,4 В, RL=4 Ом):
КНИ=0,5% — 17 Вт
КНИ=10% — 22 Вт

TDA1554

Напряжение питания — 6…18 В

Максимальный потребляемый ток — 4 А

Выходная мощность (Up = 14,4 В, RL = 4 Ом):
КНИ=0,5% — 5 Вт
КНИ=10% — 6 Вт

TDA2004

Напряжение питания — 8…18 В

Выходная мощность (Un=14,4 В, КНИ=10%):
RL=4 Ом — 6,5 Вт
RL=3,2 Ом — 8,0 Вт
RL=2 Ом — 10 Вт
RL=1,6 Ом — 11 Вт

KHI (Un=14,4 В, P=4,0 Вт, RL=4 Ом) — 0,2%;

Полоса пропускания (по уровню -3 дБ) — 35. ..15000 Гц

TDA2005

Сдвоенный интегральный УНЧ, разработанный специально для использования в автомобиле и допускающий работу на низкоомную нагрузку (до 1,6 Ом).

Напряжение питания — 8…18 В

Максимальный потребляемый ток — 3,5 А

Выходная мощность (Up = 14,4 В, THD = 10%):

RL=4 Ом — 20 Вт
RL=3,2 Ом — 22 Вт

КНИ (Uп = 14,4 В, P = 15 Вт, RL = 4 Ом) — 10 %

Полоса пропускания (по уровню -3 дБ) — 40…20000 Гц

TDA2006

Интегральный УНЧ, обеспечивающий высокий выходной ток, низкий уровень гармоник и интермодуляционных искажений.

Напряжение питания — ±6,0…±15 В

Максимальный потребляемый ток — 3 А

Выходная мощность (Ep=±12В, THD=10%):
при RL=4 Ом — 12 Вт
при RL= 8 Ом — 6…8 Вт КНИ (Ep=±12В):
при P=8 Вт, RL= 4 Ом — 0,2%
при P=4 Вт, RL= 8 Ом — 0,1%

Полоса пропускания (по уровень -3 дБ) — 20…100000 Гц

Ток потребления:
при Р=12 Вт, RL=4 Ом — 850 мА
при P=8 Вт, RL=8 Ом — 500 мА

TDA2007

Сдвоенный интегральный УНЧ с одинарным рядным расположением выводов, специально разработанный для использования в телевизионных и портативных радиоприемниках.

Напряжение питания — +6…+26 В

Ток покоя (Ep=+18 В) — 50…90 мА

Выходная мощность (THD=0,5%):
при En=+18 В, RL=4 Ом — 6 Вт
при En=+22 В, RL=8 Ом — 8 Вт

SOI:
при En=+18 В P=3 Вт, RL=4 Ом — 0,1%
при En=+22 В, P=3 Вт, RL=8 Ом — 0,05%

Полоса пропускания (по уровню -3 дБ) — 40…80000 Гц

TDA2008

Интегральный УНЧ, предназначенный для работы на низкоомную нагрузку, обеспечивающий высокий выходной ток, очень низкий уровень гармоник и интермодуляционных искажений.

Напряжение питания — +10…+28 В

Ток покоя (Ep=+18 В) — 65…115 мА

Выходная мощность (Ep=+18В, THD=10%):
при RL =4 Ом — 10…12 Вт
при RL=8 Ом — 8 Вт

КНИ (Ep= +18 В):
при Р=6 Вт, RL=4 Ом — 1%
при P=4 Вт, RL=8 Ом — 1%

Максимальный ток потребления — 3 А

TDA2009

Сдвоенный интегральный УНЧ, предназначен для использования в высококачественных музыкальных центрах.

Напряжение питания — +8…+28 В

Ток покоя (Ep=+18 В) — 60…120 мА

Выходная мощность (Ep=+24 В, THD=1%):
при RL=4 Ом — 12,5 Вт
при RL=8 Ом — 7 Вт

Выходная мощность (Ep=+18 В, THD=1%):
при RL=4 Ом — 7 Вт
при RL=8 Ом — 4 W

SOI:
при En= +24 В, P=7 Вт, RL=4 Ом — 0,2%
при En= +24 В, P=3,5 Вт, RL=8 Ом — 0,1 %
при En= +18 В, P=5 Вт, RL=4 Ом — 0,2 %
при En= +18 В, P= 2,5 Вт, RL=8 Ом — 0,1%

Максимальный ток потребления — 3,5 А

TDA2030

Напряжение питания — ±6…±18 В

Ток покоя (Ep=±14 В) — 40… 60 мА

Выходная мощность (Ep=±14 В, THD=0,5%):
при RL=4 Ом — 12…14 Вт
при RL=8 Ом — 8…9 Вт

КНИ (Ep =±12В):
при P=12 Вт, RL=4 Ом — 0,5%
при P=8 Вт, RL=8 Ом — 0,5%

Полоса пропускания (по уровню -3 дБ) — 10…140000 Гц

Ток потребления:
при P=14 Вт, RL=4 Ом — 900 мА
при P=8 Вт, RL=8 Ом — 500 мА

TDA2040

Интегральный УНЧ, обеспечивающий высокий выходной ток, низкий уровень гармоник и интермодуляционных искажений.

Напряжение питания — ±2,5…±20 В

Ток покоя (Ep=±4,5…±14 В) — мА 30…100 мА

Выходная мощность (Ep=±16 В, THD= 0,5%):
при RL=4 Ом — 20…22 Вт
при RL=8 Ом — 12 Вт

КНИ (Ep=±12В, P=10Вт, RL=4 Ом) — 0,08%

Максимальный ток потребления — 4 А

TDA2050

Интегральный УНЧ, обеспечивающий высокую выходную мощность, низкий уровень гармоник и интермодуляционных искажений. Предназначен для работы в стереокомплексах Hi-Fi и телевизорах высокого класса.

Напряжение питания — ±4,5…±25 В

Ток покоя (Ep=±4,5…±25 В) — 30…90 мА

Выходная мощность (Ep=±18, RL=4 Ом , КНИ=0,5%) — 24…28 Вт

КНИ (Ep=±18В, P=24Вт, RL=4 Ом) — 0,03…0,5%

Полоса пропускания (по уровню -3 дБ) — 20…80000 Гц

Максимальный ток потребления — 5 А

TDA2051

Интегральный УНЧ, имеющий небольшое количество внешних элементов и обеспечивающий низкое содержание гармоник и интермодуляций искажение. Выходной каскад работает в классе AB, что позволяет получить большую выходную мощность.

Выходная мощность:
при Ep=±18 В, RL=4 Ом, КНИ=10% — 40 Вт
при Ep=±22 В, RL=8 Ом, КНИ=10% — 33 Вт

TDA2052

Интегральный УНЧ, выходной каскад которого работает в классе АВ. Допускает широкий диапазон питающих напряжений и имеет большой выходной ток. Предназначен для работы в теле- и радиоприемниках.

Напряжение питания — ±6…±25 В

Ток покоя (En = ±22 В) — 70 мА

Выходная мощность (Ep = ±22 В, THD = 10%):
при RL=8 Ом — 22 Вт
при RL=4 Ом — 40 Вт

Выходная мощность (En = 22 В, THD = 1%):
при RL=8 Ом — 17 Вт
при RL=4 Ом — 32 Вт

КНИ ( с полосой пропускания -3 дБ 100…15000 Гц и Pвых = 0,1…20 Вт):
при RL=4 Ом — при RL=8 Ом —

ТДА2611

УНЧ интегральный, предназначен для работы в бытовой технике.

Напряжение питания — 6…35 В

Ток покоя (Ep=18 В) — 25 мА

Максимальный ток потребления — 1,5 А

Выходная мощность (THD=10%): при Ep=18 В, RL =8 Ом — 4 Вт
при Ep=12В, RL=8 0м — 1,7 Вт
при Ep=8,3 В, RL=8 Ом — 0,65 Вт
при Ep=20 В, RL=8 Ом — 6 Вт
при Ep =25 В, RL=15 Ом — 5 Вт

КНИ (при Рвых=2 Вт) — 1%

Полоса пропускания — >15 кГц

TDA2613

КНИ:
(Ep=24 В, RL=8 Ом, Pвых=6 Вт) — 0,5%
(Ep=24 В, RL=8 Ом, Рвых=8 Вт) — 10%

Ток покоя (Ep=24 В) — 35 мА

TDA2614

УНЧ интегральный, предназначен для работы в бытовой технике (телевизионные и радиоприемники).

Напряжение питания — 15…42 В

Максимальный ток потребления — 2,2 А

Ток покоя (Ep=24 В) — 35 мА

SOI:
(Ep=24 В, RL=8 Ом, Pout= 6,5 Вт) — 0,5%
(Ep=24 В, RL=8 Ом, Pвых=8,5 Вт) — 10%

Полоса пропускания (по уровню -3 дБ) — 30…20000 Гц

TDA2615

Двойной УНЧ, предназначенный для работы в стереофонических радиоприёмниках или телевизорах.

Напряжение питания — ±7,5…21 В

Максимальный потребляемый ток — 2,2 А

Ток покоя (Ep=7,5…21 В) — 18…70 мА

Выходная мощность (Ep=±12 В, RL=8 Ом):
КНИ=0,5% — 6 Вт
КНИ=10% — 8 Вт

Полоса пропускания (по уровню -3 дБ и Рвых=4 Вт) — 20…20000 Гц

TDA2822

Сдвоенный УНЧ, предназначен для работы в портативных радио- и телеприемниках.

Напряжение питания — 3…15 В

Ток покоя (Ep=6 В) — 12 мА

Выходная мощность (THD=10%, RL=4 Ом):
En = 9В — 1,7 Вт
En = 6В — 0,65 Вт
En = 4,5 В — 0,32 Вт

TDA7052

TDA7053

TDA2824

Сдвоенный УНЧ, предназначен для работы в портативных радио- и телеприемниках

Напряжение питания — 3. ..15 В

Ток потребления максимальный 3 А9 0 0,0 Ток покоя — 0 0 0 0,0 (Ep=6 В) — 12 мА

Выходная мощность (THD=10%, RL=4 Ом)
En = 9 В — 1,7 Вт
En = 6 В — 0,65 Вт
En = 4,5 В — 0,32 Вт

КНИ (Ep=9 В, RL=8 Ом, Pout=0,5 Вт) — 0,2%

TDA7231

УНЧ с широким диапазоном питающих напряжений, предназначенный для работы в портативных радиоприемниках, кассетных магнитофонах и т.п.

Напряжение питания — 1,8…16 В

Ток покоя (Ер=6 В) — 9 мА

Выходная мощность (THD=10%):
En=12 В, RL=6 Ом — 1,8 Вт
En=9B, RL=4 Ом — 1,6 Вт
Ep=6 В, RL=8 Ом — 0,4 Вт
Ep=6 В, RL=4 Ом — 0,7 Вт
En = Z В, RL=4 Ом — 0,11 Вт
Ep=3 В, RL=8 Ом — 0,07 Вт

КНИ (Ep=6 В, RL =8 Ом, Pвых=0,2 Вт) — 0,3%

TDA7235

УНЧ с широким диапазоном питающих напряжений, предназначен для работы в портативных радио- и телеприемниках, кассетных магнитофонах и т.п.

Напряжение питания — 1,8… 24 В

Максимальный ток потребления — 1,0 А

Здравствуйте, дорогие друзья! Сегодня мы рассмотрим сборку усилителя на микросхеме TDA7386. Данная микросхема представляет собой четырехканальный усилитель низкой частоты класса АВ, с максимальной выходной мощностью 45Вт на канал, на нагрузке 4 Ом.
TDA7386 предназначен для увеличения мощности автомобильных магнитол, автомагнитол, может использоваться в качестве домашнего усилителя, а также для любых вечеринок в помещении или выездных мероприятий.
Схема усилителя на TDA7386, на мой взгляд, самая простая, собрать ее сможет любой новичок, как методом поверхностного монтажа, так и на печатной плате. Еще одним большим плюсом усилителя, собранного по этой схеме, являются его очень маленькие габариты.
Микросхема TDA7386 имеет защиту от короткого замыкания на выходных каналах и защиту от перегрева кристалла.

Вы можете скачать даташит на эту микросхему в самом низу статьи.

Основные характеристики TDA7386:

• Напряжение питания от 6 до 18 Вольт
• Пиковый выходной ток 4,5-5А
• Выходная мощность на 4 Ом 10% THD 24Вт
• Максимальная 10 Вт Выходная мощность на 8 4 Ом 0,80 999 выходная мощность при нагрузке 4 Ом 45 Вт
• Коэффициент усиления 26 дБ
• Сопротивление нагрузки не менее 4 Ом
• Температура кристалла 150 градусов Цельсия
• Диапазон воспроизводимых частот 20-20000 Гц.

Усилитель может быть собран по двум схемам, первая:

Номиналы компонентов:

С1, С2, С3, С4, С8 — 0,1 мкФ

С5 — 0,47 мкФ

20 50003

2 С6 С7 — 2200мкФ и более 25В

С9, С10 — 1мкФ

R1 — 10кОм 0,25Вт

R2 — 47кОм 0,25Вт.

Номинальные параметры компонентов:

C1, C6, C7, C8, C9, C10 — 0,1 мкФ

C2, C3, C4, C5 — 470PF

C11 — 2200UF и более 25 В

C12, C13, C14 — 0,47 UF

C15 — 47UF 25V

R1, R2, R3, R4 — 1 KOHM 0,253 W

3 W

3 W

3 W.

3 W

W

W

W

W

W

W

.

R5 — 10 кОм 0,25 Вт

R6 — 47 кОм 0,25 Вт.

Разница только в обвязке микросхемы, но принцип не меняется.

Собирать будем по первой схеме, если кому интересна вторая схема, можете прочитать статью: « », подробно разобрана вторая схема и печатная плата к ней. Микросхемы TDA7386 и TDA7560 идентичны и взаимозаменяемы по выводам. Одно основное отличие, TDA7560 рассчитан на нагрузку 2 Ом, в отличие от TDA7386, остальные параметры и характеристики аналогичны.

Печатную плату можно скачать под статьей.

Радиатор должен быть установлен не менее 400 квадратных сантиметров. На фото ниже вы можете видеть собранный мной усилитель TDA7386 с радиатором менее 200 квадратных сантиметров. Тестировал данный усилитель несколько часов, в нагрузке было два динамика по 30Вт с нагрузкой по 8 Ом каждый, на среднем уровне громкости микросхема греется здорово, но никаких проблем замечено не было. Это был тест, друзья советую установить радиатор не менее 400 квадратных сантиметров или использовать в качестве радиатора корпус усилителя, если он алюминиевый или дюралюминиевый.

Радиатор необходимо зачистить мелкой наждачной бумагой, в месте контакта с микросхемой, если покрасить, то это повысит теплопроводность. Затем нанести теплопроводящую пасту, например, КПТ-8.

Детали.

Конденсаторы могут быть керамические, разницы не услышите если поставить пленочные. Резисторы мощностью 0,25Вт.

Немного о режимах ST-BY и MUTE на микросхеме TDA7386 (вывод 4 и вывод 22).

Режим ST-BY на TDA7386, как и на его аналогах (TDA7560, TDA7388), управляется следующим образом, если вы хотите, чтобы ваш усилитель постоянно находился в режиме «Вкл», то вам необходимо подключить крайний вывод резистора R1 на +12В и оставить в этом положении, то есть припаять перемычку. Если перемычку снять (крайний вывод резистора R1 оставить в воздухе), то микросхема находится в дежурном режиме, для того чтобы усилитель запел, необходимо на короткое время соединить крайний вывод резистора R1 с + 12В. Для того чтобы усилитель снова был переведен в дежурный режим, необходимо на короткое время соединить крайний вывод резистора R1 с общим минусом (GND).

Режим MUTE на TDA7386 управляется аналогично. Чтобы усилитель постоянно находился в режиме «Звук включён», необходимо подключить крайний вывод резистора R2 к +12В. Если вы хотите, чтобы усилитель работал в режиме «Бесшумно», то нужно соединить и зажать крайний вывод резистора R2 с общим минусом (GND).

Собрал несколько усилителей на TDA7560, TDA7386, TDA7388, заметил одну вещь, если оставить R1 и R2 в воздухе, при этом использовать только один из четырех входов, то при подаче питания на плату усилитель в режиме ожидания все вышеописанные операции с режимами ST -BY и MUTE работают нормально. Если задействовать все входы, то при подаче питания на плату сам усилитель начинает петь, хотя на 4-ю и 22-ю ноги питание не подается. Однако экспериментируйте!

Я бы сказал, что это просто очень простой усилитель, который содержит все четыре элемента и выдает 40 Вт мощности на два канала!
4 детали и выходная мощность 40 Вт x 2 Carl! Это находка для автолюбителей, так как усилитель питается от 12 вольт, полный диапазон от 8 до 18 вольт. Его можно легко встроить в сабвуфер или колонки.
Сегодня все доступно благодаря использованию современной элементной базы. А именно микросхема — TDA8560Q.

Это микросхема Philips. Ранее в ходу была TDA1557Q, на которой также можно собрать стереоусилитель с выходной мощностью 22 Вт. Но позже ее модернизировали, обновив выходной каскад и появились TDA8560Q с выходной мощностью 40 Вт на канал. Также аналогом является TDA8563Q.

Схема автомобильного усилителя на микросхеме

На схеме микросхема, два входных конденсатора и один фильтр. Конденсатор фильтра указан с минимальной емкостью 2200 мкФ, но лучшее решение — взять 4 таких конденсатора и запараллелить, таким образом вы обеспечите более стабильную работу усилителя на низких частотах. Микросхему необходимо установить на радиатор, чем больше, тем лучше.

Сборка простого усилителя

Также можно увеличить количество компонентов в схеме повышающих надежность при эксплуатации, но не принципиально.

Сюда добавили еще пять деталей, объясню почему. Два резистора по 10 кОм устранят гул, если к цепи подходят длинные провода. Резистор на 27 кОм и конденсатор на 47 мкФ обеспечивают плавный пуск усилителя без щелчков. Конденсатор емкостью 220 пФ будет отфильтровывать высокочастотные помехи, поступающие по проводам питания. Так что рекомендую доработать схему с этими узлами, лишним не будет.
Еще хочу добавить, что усилитель развивает полную мощность только на нагрузке 2 Ом. На 4 Ом будет где-то 25 Вт, что тоже очень хорошо. Так что наша советская акустика будет трястись.
Низковольтное, однополярное питание дает дополнительные преимущества: использование в автомобильной акустике, а дома можно запитать от старого компьютерного блока питания.
Минимальное количество компонентов позволяет собрать усилитель взамен старого, вышедшего из строя, на микросхемах других марок.

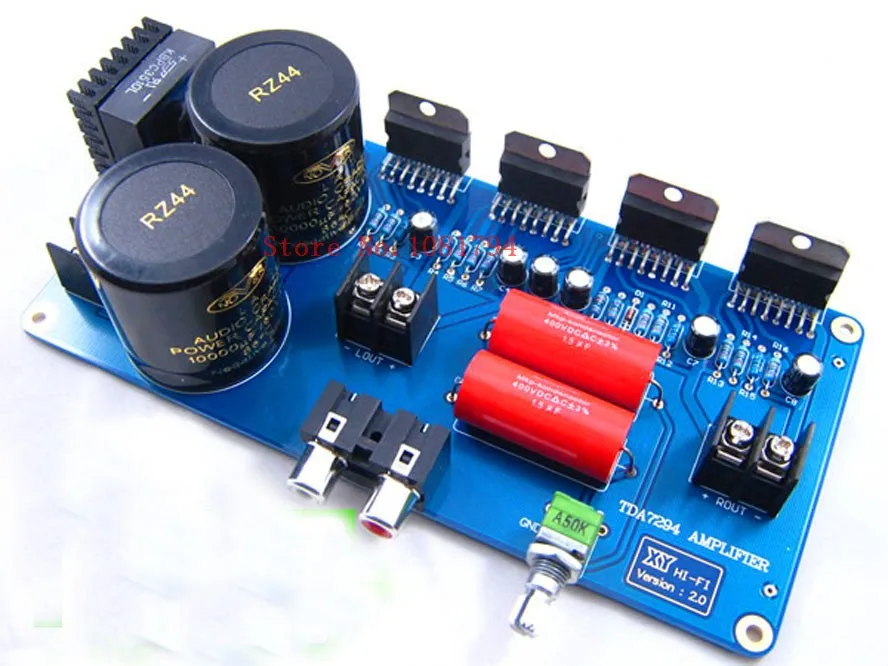

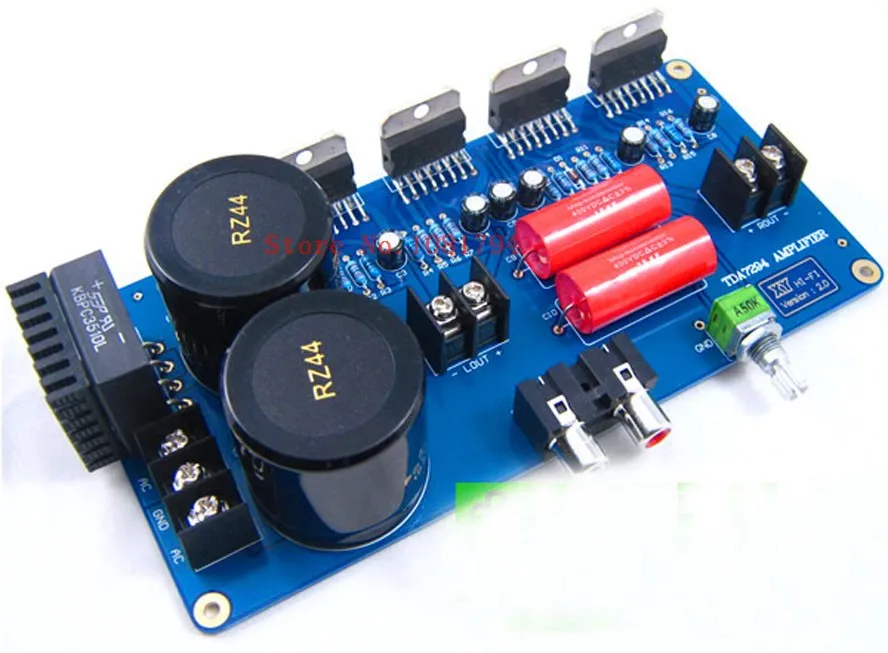

В данной статье речь пойдет о довольно распространенной и популярной микросхеме усилителя. TDA7294 . Рассмотрим его краткое описание, технические характеристики, типовые схемы подключения и приведем схему усилителя с печатной платой.

Описание микросхемы TDA7294

TDA7294 представляет собой монолитную интегральную микросхему в корпусе MULTIWATT15. Он предназначен для использования в качестве усилителя AB Hi-Fi. Обладая широким диапазоном питающих напряжений и высоким выходным током, TDA7294 способен обеспечить высокую выходную мощность при сопротивлении динамиков 4 Ом и 8 Ом.

TDA7294 имеет низкий уровень шума, низкий уровень искажений, хорошее подавление пульсаций и может работать в широком диапазоне питающих напряжений. Микросхема имеет встроенную защиту от короткого замыкания и схему отключения при перегреве. Встроенная функция Mute упрощает дистанционное управление усилителем, предотвращая шум.

Этот встроенный усилитель прост в использовании и не требует множества внешних компонентов для полноценной работы.

Specifications TDA7294

Chip dimensions:

As stated above, chip TDA7294 is available in the MULTIWATT15 package and has the following pinout:

1. GND (common wire)
2. Инвертирующий вход (инвертированный вход)
3. Неинвертирующий вход (прямой ввод)
4. Вход+Отключение звука
5. НЗ (не используется)
6. Бутстрап
7. резервный
8. НЗ (не используется)
9. НЗ (не используется)
10. +Vs (плюс питание)
11. Выход (выход)
12. -Vs (минус питание)

Следует обратить внимание на то, что корпус микросхемы подключается не к общей линии питания, а к минусу питания (вывод 15)

Типовая схема подключения TDA7294 из даташита

Схема подключения моста

Мостовое подключение — подключение усилителя к колонкам, при котором каналы стереоусилителя функционируют в режиме моноблочных усилителей мощности. Они усиливают один и тот же сигнал, но в противофазе. В этом случае динамик подключается между двумя выходами каналов усиления. Мостовое подключение позволяет значительно увеличить мощность усилителя

По сути, эта мостовая схема из даташита не что иное, как два простейших усилителя, к выходам которых подключен звуковой динамик. Эту схему переключения можно использовать только с сопротивлением динамика 8 Ом или 16 Ом. С 4-х омным динамиком велика вероятность выхода микросхемы из строя.

Среди интегральных усилителей мощности микросхема TDA7294 является прямым конкурентом LM3886.

Пример использования TDA7294

Это простая схема усилителя мощностью 70 Вт. Конденсаторы должны быть рассчитаны не менее чем на 50 вольт. Для нормальной работы схемы микросхема TDA7294 должна быть установлена ​​на радиатор площадью около 500 см2. Монтаж производится на односторонней плате, изготовленной по .

Печатная плата и расположение элементов на ней:

Блок питания усилителя TDA7294

Для питания усилителя с нагрузкой 4 Ом блок питания должен быть 27 вольт, с сопротивлением динамика из 8 Ом напряжение уже должно быть 35 вольт.

Блок питания усилителя TDA7294 состоит из понижающего трансформатора Тр1, имеющего вторичную обмотку на 40 вольт (50 вольт на нагрузке 8 Ом) с отводом посередине или две обмотки по 20 вольт каждая ( 25 вольт при нагрузке 8 Ом) при токе нагрузки до 4 ампер. Диодный мост должен отвечать следующим требованиям: прямой ток не менее 20 ампер и обратное напряжение не менее 100 вольт. Диодный мост с успехом можно заменить четырьмя выпрямительными диодами с соответствующими индикаторами.

Конденсаторы электролитического фильтра С3 и С4 в основном предназначены для снятия пиковой нагрузки усилителя и устранения пульсаций напряжения, поступающих от выпрямительного моста. Эти конденсаторы имеют емкость 10000 мкФ при рабочем напряжении не менее 50 вольт. Конденсаторы неполярные (пленочные) С1 и С2 могут быть от 0,5 до 4 мкФ при напряжении питания не менее 50 вольт.

Не допускается перекос напряжения, напряжение в обоих плечах выпрямителя должно быть одинаковым.

Усилитель на 100 ватт своими руками.

Мощный УНЧ на микросхемах TDA7294 (100 Вт)

Представленный усилитель рекомендуется для использования с бытовой электроакустической Hi-Fi аппаратурой благодаря отличным техническим характеристикам.

В его конструкции используются интегральные схемы TDA7294 производства SGS-THOMPSON. В своей конструкции они имеют защиту от коротких замыканий в нагрузке от перегрева, а также систему шумоподавления.

Характеристики усилителя:

• входное сопротивление 22 кОм;
• полоса частот 20 Гц-100 кГц;
• выходная мощность постоянная 70 Вт/8 Ом;
• музыкальная мощность 100 Вт/8 Ом (IIvr. +/- 40 В).

Схема принципиальная

Входной сигнал подается на вход усилителя через конденсатор С1 и ФНЧ, состоящий из резистора R1 и конденсатора С2. Резистор R4 вводит отрицательную обратную связь. Схемы «MUTT» и «STANDBY», которыми оснащен усилитель, автоматически включаются после включения питания.

Рис. 1. Принципиальная схема мощного УНЧ на микросхеме TDA7294 (100 Вт).

При необходимости изменения постоянной времени этих цепей номиналы конденсаторов С9 и СЮ должны быть подобраны соответствующим образом. Не рекомендуется уменьшать номиналы резисторов R5 и R6, так как это может привести к превышению максимально допустимого входного тока для входов «MUNF» и «STANDBY».

Детали и установка

Встроенная тепловая защита отключает усилитель, когда температура контура превышает 145 °C. Установка усилителя не должна вызвать затруднений. Сборку следует начинать с припаивания всех перемычек. Затем нужно припаять резисторы и конденсаторы.

Интегральные схемы необходимо сначала прикрепить к радиаторам, а затем припаять к плате. Это предотвратит случайное отрывание точек пайки.

Радиаторы, используемые в усилителе, должны обеспечивать адекватный отвод тепла от интегральных схем, иначе они отключатся.

Чтобы полностью использовать возможности усилителя, он должен быть оснащен хорошим блоком питания. Лучше всего использовать тороидальный трансформатор мощностью 300 Вт и конденсаторную батарею 2 x 10 000 мкФ. Также можно использовать два трансформатора по 150 Вт и установить отдельные блоки питания на каждый канал.

США1	ТДА7294
С1	1 мкФ
С2	2,2 нФ
СЗ	22 мкФ/16 В
С4, С7	100 нФ
С8	22 мкФ/40 В
С4, С5	1000 мкФ/40 В
С9, С10	10 мкФ/35 В
Р1	450 Ом
Р2, Р4, Р5, Р6	22 кОм
Р3	680 Ом

Напряжение питания усилителя может быть в диапазоне +/-10-+/- 40 В. Ни в коем случае нельзя превышать напряжение 40 В, так как это грозит выходом из строя дорогостоящих интегральных схем.

При включении усилителя необходимо последовательно с блоком питания подключить резистор мощностью несколько ватт и сопротивлением несколько десятков Ом, который защитит интегральные схемы при коротких замыканиях на доска.

Ток покоя усилителя при питании от +/-40 В не должен превышать 60 мА. Напряжение постоянного тока на выходе интегральных схем, измеренное относительно земли, должно быть равно 0 В.

Данная схема усилителя мощностью 100 Вт собрана по типовой схеме, содержащейся в даташите TDA7294. Усилитель работает от нестабилизированного двухполярного источника питания с напряжением в диапазоне 10…40В и может отдавать в нагрузку до 100Вт мощности.

Схема должна быть оснащена предусилителем или хотя бы регулятором громкости и, конечно же, использовать радиатор для TDA7294.

С помощью схемы управления можно выключить усилитель без использования автоматических выключателей питания. Вход управления можно использовать в ситуации, когда предусилитель оживает надолго, или при внешнем управлении включением/выключением усилителя.

Принцип работы моноусилителя мощностью 100 Вт

Принципиальная схема усилителя представлена ​​на следующем рисунке:

Сердцем схемы является интегральная микросхема DD1 (TDA7294). Это полупроводниковый усилитель класса AB, который очень часто используется в потребительских аудиоприложениях. Микросхема TDA7294 работает в широком диапазоне питающих напряжений, имеет высокий КПД и способен работать как с нагрузкой 4 Ом, так и с нагрузкой 8 Ом.

Схема питается двухполярным напряжением 10…40В. Электролитические конденсаторы С8-С11 (2200 мкФ/50В), а также керамические С6-С7 (100 нФ) фильтруют напряжение питания. Системный вход — разъем XP1. Резистор R6 (22к) определяет входное сопротивление. Конденсатор С12 (22 мкФ/50В) разделительный по выходу. Элементы R5 (680 Ом) и R7 (22к) определяют усиление.

После включения питания транзистор VT1 (ВС546) закрыт, так как ключ SA1 замкнут и конденсатор С1 (100 нФ) разряжен. Конденсаторы С4 (10мкФ/50В) и С5 (10мкФ/50В) заряжаются через резисторы R2 (10к), R3 (10к) и R4 (33к). При напряжении на выводах STBY и MUTE микросхемы DD1 менее 1,5В усилитель полностью отключается. Медленно увеличивая напряжение на этих выводах, DD1 включается, плавно переходя в нормальный режим работы. Эта задержка способствует тому, что в динамиках не слышно щелчков при включении усилителя.

Стабилитрон VD2 (BZX55-C12V) ограничивает напряжение на коллекторе транзистора Т1. Если возникает необходимость выключить звук усилителя, это можно сделать, разомкнув переключатель SA1.
Установку следует начинать с припайки трех перемычек. Далее во все мелкие детали, а потом и микросхема TDA7294. В самом конце следует припаять большие фильтрующие конденсаторы. Микросхема TDA7294 должна быть установлена ​​на радиатор, при этом не обязательно использовать изолирующую прокладку. Следует иметь в виду, что в этом случае на радиаторе будет потенциал отрицательной шины питания (-Vcc).

Для стоваттного усилителя нужно собрать простой нестабилизированный блок питания. Он должен состоять из трансформатора, выпрямительного моста и электролитического конденсатора емкостью 4700мкФ/50В и выше (можно несколько меньших конденсаторов).

Необходим трансформатор с двумя одинаковыми вторичными обмотками (4 провода) или с отводом одной обмотки от середины обмотки (3 провода). В случае двух вторичных обмоток соединяем их так, чтобы конец одной обмотки был соединен с началом другой обмотки.

(3.1 Мб, скачано: 1 183)

Разновидностей бюджетных усилителей довольно много, и это один из них. Схема очень проста и содержит всего одну микросхему, несколько резисторов и конденсаторов. Характеристики усилителя вполне серьезные, при такой небольшой стоимости. Выходная мощность достигает 100 Вт при максимальной мощности. Абсолютно чистая мощность составляет 70 Вт.

Характеристики усилителя

Более подробные характеристики усилителя на TDA7294:

• Источник питания двухполярный со средней точкой от 12 до 40 В.
• F вых. — 20-20000 Гц
• R вых. Максимум. (питание +-40В, Rн=8 Ом) — 100 Вт.
• R вых. Максимум. (питание +-35В, Rн=4 Ом) — 100 Вт.
• Вред. (Pвых.=0,7 P макс.) — 0,1%.
• Uвх — 700 мВ.

Микросхема TDA7294 дешевая и стоит копейки, я купил — .

Эти усилители отлично работают в паре, поэтому сделайте два таких усилителя, и вы получите простой стереоусилитель. Более подробные характеристики усилителя и схем включения можно найти в.
Блок питания для усилителя желательно выбирать в полтора раза мощнее, так что имейте в виду.

Печатная плата усилителя

Чертеж расположения элементов:

Загрузить на плату в формате lay:

(количество скачиваний: 1084)

При печати установить масштаб 70%.

Готовый усилитель

Микросхему необходимо установить на радиатор, желательно с вентилятором, так как он будет меньше по размеру. Печатную плату делать не обязательно. Можно взять макетную плату с большим количеством отверстий и собрать усилитель за 30 минут.
Советую собрать такой простой усилитель, который отлично себя зарекомендовал.

Блок питания

Блок питания комплектуется по классической схеме с трансформатором мощностью 150 Вт. Рекомендую брать трансформатор с кольцевым сердечником, так как он мощнее, меньше и излучает минимум сетевых помех и электромагнитного фона переменного напряжения. Конденсаторы фильтра каждого плеча по 10000 мкФ.

Собери свой усилитель и до скорой встречи!

Параметры усилителя:

Выходная мощность на нагрузке 4 Ом, не менее: 100 Вт

Полоса пропускания: 10 — 400000 Гц

Скорость нарастания: 60В/мкс

Искажения: — не к ночи будут упомянуты, но очень малы

Когда-то пробовал мерить стандартными способами. Г3-102 на 1 кГц давал около 0,02%. После усилителя получилось 0,005%. Видимо очень широкий спектр гармоник осциллятора выше 20 кГц отфильтровывался входным контуром R 1 C 2 , и усилитель практически не добавлял своих искажений. Вот что я получил. Ввиду отсутствия анализаторов спектра Brüel & Kier решил закрыть тему и объявить параметры достаточными, как это успешно делает Rolls-Royce.

Схема

Сначала хрестоматийный дифференциальный каскад (Т1, Т2) с хрестоматийным генератором тока (Т3). Ничего необычного. Частота среза (C3 R 4) выбрана чуть выше 20 кГц, поскольку это позволяют хорошие частотные характеристики следующих каскадов. Усилитель напряжения (Т4) дополнен эмиттерным повторителем (Т5). Насколько это улучшает частотные свойства, вы можете убедиться сами, сравнив формы сигналов крутых фронтов с ним и без него. Полоса пропускания усилителя (в разумных пределах) практически линейно зависит от тока через этот каскад. Итак, если вы хотите иметь полмегагерца, установите ток не менее 20 мА, что и сделано. Поэтому Т5 и Т6, каждый из которых рассеивает около 1 Вт, следует монтировать на радиаторы. Достаточно простой, пластинчатый 10 см 2 . Следующая особенность С5, С6. Дело в том, что емкость коллектор-база Т7 и Т8 при работе на больших амплитудах гуляет где-то от 10 до 100 пФ, да и частота среза тоже гуляет вслед за сигналом. Это бесполезно. 200 пФ, включенные параллельно переходу база-коллектор, явно ухудшают частотные свойства каскада на малых амплитудах, но стабилизируют частоту среза, и из-за большого тока предыдущего каскада она остается довольно высокой (около 400 кГц ). Начальный ток этих транзисторов с помощью D 3-D 5, R 11 и R 12 выбран около 20 мА. Это много, но это правильно. Сравнительно большой ток плюс малые номиналы R 11 и R 12, при запирании оконечных транзисторов при малых амплитудах сигнала, позволяет не прерывать общую обратную связь, что делает ненаблюдаемыми искажения типа «ступеньки» ни на 20, ни на 100 кГц. Опять 20 Ом в Т9и базовые схемы T10 позволяют быстро рассеивать базовые заряды, и даже при высоких уровнях радиочастотного сигнала сквозной ток больше не представляет угрозы. Естественно, для этих транзисторов нужны радиаторы, аналогичные предыдущим. Напряжения база-эмиттер Т9 и Т10 выбраны порядка 20 Ом * 20 мА = 400 мВ, т.е. 200-300 мВ до начала отпирания, что кардинально решает проблему термостабилизации начального тока. Нет тока — нет проблемы. Это также повышает общую эффективность. усилитель. На громкости при включенном усилителе Audiolab 8000S (заявленная выходная мощность 60 Вт) через 15-20 минут срабатывала термозащита, этот усилитель работал без перегрева.

Детали

D 1 – Д 5 — КД521 или любые подобные.

Т1 , Т2 — КТ3102А, желательно подобрать базу-эмиттер с аналогичными коэффициентами усиления и напряжения, хотя это не критично.

Т3 — КТ817Г без особых претензий. Почему КТ817, а не КТ815? Потому что 817-е, в отличие от 815-х, мы можем сделать. Их можно ставить куда угодно без подбора, а у 815 есть партии с аномально низким напряжением пробоя коллектор-эмиттер.

Т4 — КТ3107И, КТ3108, КТ313. И подбирать его нужно по напряжению пробоя. Замкнуть базу с эмиттером и подать отрицательные 200 В относительно них на коллектор через резистор 100-200 кОм. Измерьте напряжение коллектор-эмиттер высокоомным вольтметром или осциллографом. Желательно получить не менее 120 В. Меньше 90 В — прямой путь к перегоранию усилителя.

Т5 , Т6 — КТ602 с любой буквой без выделения и это пожалуй лучший выбор для данного каскада.

В фазоинвертор Т7 и Т8 в паре с приличным КТ817Г (Т7) вместо должного КТ816 (опять же безобразное исполнение) включен КТ639Е, Ж (Т8). Также желательно подобрать по напряжению пробоя не менее 120 В. Для полноты счастья можно и эту пару подобрать по коэффициентам усиления не менее 50, но среди 90% любой партии они уже явно лучше.

Т9 — КТ864, Т10 — КТ865 — очень достойная пара. Можно, с некоторым (не фатальным) ухудшением частотных параметров, применить нашу классику — КТ819Г, КТ818Г в пластике или в металле, в зависимости от желаемой выходной мощности. Кстати, уменьшение питающих напряжений в 2-3 раза при пропорциональном уменьшении R 8 не влияет на параметры усилителя, кроме, конечно, максимальной выходной мощности, которая уменьшается примерно пропорционально квадрату уменьшения в напряжении питания.

С1 — лучше металлопленочный типа К10-17 или аналогичный.

C4 — лучший выбор — неполярный Black Gate, но 10 долларов за конденсатор — не всем выгодна покупка, поэтому ставьте советские неполярные электролиты. Если ты найдешь. Если не найдёте, то ваш выбор К50-16 плюс на землю, напряжение желательно не менее 50 В. Всё равно сработает.

л 1 намотан обмоточной проволокой диаметром 0,6 — 0,8 мм на двухваттной R 17 в один слой, но если у вас акустические провода длиной менее 1 км, то можно вообще отказаться от этой (L 1, R 17) цепи .

Сборка

Все стандартные требования по установке радиочастотных устройств актуальны. Четыре «земных» точки — не прихоть, а жестокая необходимость. Подтяните каждый из них отдельным проводом к средней точке конденсаторов фильтра питания. Туда же придет и провод нижней нагрузки. Попытка объединить четыре «земли» на печатной плате и подключить их к блоку питания одним проводом, как правило, приводит к неисправимому свистку ВЧ. Питать каждый усилитель в стерео от своего блока питания — это, конечно, хорошо, но уж слишком роскошно. Достаточно иметь для каждого канала свой двухполюсный мост с парой конденсаторов не менее 4700 мкФ х 50 В, достаточно одной двухполюсной обмотки на трансформаторе. Этот вариант дает развязку по мощности лучше 60 дБ, что для Hi-Fi более чем достаточно.

Включение

Первое включение желательно провести без нагрузки, включив в + и — провода питания через двухваттный резистор Ом 50. Если при сборке допущена ошибка, пусть лучше перегорают . Если не сгорели сразу, смотрим постоянную составляющую на выходе. Должно быть не более 15 мВ. Если больше — скорее всего проблема в отсутствии подбора транзисторов дифференциального каскада. Можно немного варьировать R 4, добиваясь минимального сдвига. Далее контролируем напряжение на базах выходных транзисторов. Должно быть: +400 мВ для T9и -400 мВ для T10. 50 мВ туда-сюда роли не играют. Затем подаем на вход синус 1-10 кГц и постепенно его увеличиваем, контролируя выходную амплитуду осциллографом до предела. При правильной сборке не должно быть свиста, свиста, на любом участке синусоиды во всем диапазоне амплитуд. Если это так, удалите резисторы в источнике питания и проверьте их на эквивалентной нагрузке. Если усилитель не свистит и не перегорает, подключайте колонки и слушайте музыку.

Печатная плата и еще немного информации по этому усилителю в.

Собираем транзисторный УНЧ 100 ватт на канал.

Как обычно, «Забугор-нет» делится с нами очередным проектом качественного усилителя мощности с высокими техническими характеристиками. Каждый канал выдает 100 Вт на нагрузку 8 Ом. На рисунке ниже показана принципиальная схема одного канала усилителя:

Входная цепь собрана на операционном усилителе UA741 (можно заменить на TL071), двухполярное питание через параметрические стабилизаторы на одноваттных стабилитронах с напряжением стабилизации 15 В. вольт.

Предвыходной каскад собран на транзисторах TIP41/TIP42, смещение по базам 0,7 Вольта (указано на схеме). The output stage is assembled on a complementary pair 2SC3858 and 2SA1494:

Datasheet for 2SC3858 and 2SA1494 transistors:

Below are the sources of the printed circuit board of the amplifier:

The формат печатной платы LAY6 имеет следующий вид:

Фото-вид печатной платы формата LAY6:

Блок питания собран на одной плате с усилителем. Состоит из диодного моста (4 диода на ток не менее 3 Ампер) и сглаживающих конденсаторов 4700 мФ/63В.

Схема Цобеля размещена на отдельной небольшой плате, которая подключается между выходом усилителя мощности и нагрузкой. Источник и вид платы фильтра LAY6 показаны ниже:

Внешние подключения к плате усилителя:

Список элементов для сборки одного канала усилителя (для стерео — число умножить на 2):

Микросхемы:

UA741 — 1 шт. (можно заменить на TL071)

Транзисторы:

2SC3858 — 1 шт.
2SA1494 — 1 шт.
TIP41 — 1 шт.
TIP42 — 1 шт.
C945 — 1 шт.
А1015 — 1 шт.

Конденсаторы:

4700 мФ/50В – 2 шт.
100 мФ/50В — 2 шт.
220 мФ/50В – 1 шт.
Пленка 0,47 мФ (474) — 1 шт.
10 пФ керамический — 1 шт.
4700 пФ (472) керамический — 2 шт.
220 пФ (201) керамический — 2 шт.
330 пФ (331) керамический — 2 шт.

Резисторы:

0,22 Ом/10 Вт — 2 шт.
100 Ом/1Вт — 2 шт.
220 Ом/0,25Вт — 2 шт.
100 Ом/0,25 Вт — 3 шт.
15 кОм/0,25Вт — 2 шт.
1 кОм/0,25Вт — 2 шт.
2,2 кОм/1Вт — 2 шт.
56 кОм/0,25Вт — 1 шт.
22 кОм/0,25Вт — 1 шт.

Диоды:

4 диода на ток не менее 6 Ампер, например P600J
1N4007 — 2 шт.
2 стабилитрона (ZENER) на напряжение 15 вольт

Фильтр Zobel:

2 конденсатора 0,1 мФ/250В (104)
2 резистора 10 Ом 1Вт
Катушка намотана проводом ПЭВ-2 диаметром 1,4…1,6 мм на оправке диаметром 12 мм, количество витков 10…12,

Трансформатор с двумя вторичными цепями по 33 Вольта на ток 5…6 Ампер.
Сетевой предохранитель 3 ампера.

Увеличить мощность усилителя на микросхеме TDA7294. Мощный усилитель на TDA7294, собранный по схеме ИТУН усилитель на TDA7294 с блоком питания

Автор статьи: Новик П. Е.

Введение

Конструкция усилителя всегда была непростой задачей. К счастью, в последнее время появилось много комплексных решений, облегчающих жизнь любовникам. Я тоже не стал усложнять задачу и выбрал самый простой, качественный, с малым количеством деталей, не требующих настройки и стабильно работающим усилителем на TDA7294 от SGS-Thomson Microelectronics. В последнее время к этой микросхеме в интернете распространились, которые выражались примерно в следующем: «самовозбуждение, при неправильной разводке; перегорание, по любому поводу и т.п.». Ничего подобного. Сжечь его можно только на неправильное включение или замыкание, а случаев возбуждения не наблюдалось, и не только у меня. Кроме того, он имеет внутреннюю защиту от короткого замыкания в нагрузке и защиту от перегрева. Также реализована функция отключения звука (используется для предотвращения щелчков при включении) и функция ожидания (при отсутствии сигнала). Этот МКС относится к классу AV без джентльменов. Одной из основных особенностей этой микросхемы является использование полевых транзисторов в предварительных и выходных усиленных каскадах. К его достоинствам можно отнести большую выходную мощность (до 100 Вт на нагрузку с сопротивлением 4 Ом), возможность работы в широком диапазоне питающих напряжений, высокие технические характеристики (малые искажения, низкий уровень шума, широкий диапазон рабочих частот, д.) минимум необходимых внешних компонентов и небольшая стоимость

Основные характеристики TDA7294:

Параметр	Условия	Минимум	Типовой	Максимум	шт.
Напряжение питания		± 10,		± 40.	В
Диапазон воспроизводимых частот	Сигнал 3 дБ Выходная мощность 1 Вт.	20-20000			Гц
Длительная выходная мощность (RMS)	коэфф гармоники 0,5%: UP = ± 35 В, Rn = 8 Ом UP = ± 31 В, RN = 6 Ом UP = ± 27 В, Rn = 4 Ом	60 60 60	70 70 70		Т.
Пиковая музыкальная выходная мощность (RMS), продолжительность 1 сек.	Коэффициент гармоники 10%: UP = ±38 В, RN = 8 Ом UP = ± 33 В, RN = 6 Ом UP = ± 29 В, Rn = 4 Ом		100 100 100		Т.
Общие гармонические искажения	ПО = 5Вт; 1кГц ПО = 0,1-50Вт; 20-20000Гц		0,005	0,1	%
	UP=±27 В, Rn=4 Ом: PO=5Вт; 1кГц ПО = 0,1-50Вт; 20-20000Гц		0,01		%
Температура срабатывания системы безопасности		145			0 С.
Ток покоя		20	30	60	млн лет назад.
Входное сопротивление		100			ком
Коэффициент усиления по напряжению		24	30	40	дБ
Пиковый выходной ток		10			НО
Диапазон рабочих температур		0		70	0 С.
Термостойкость корпуса				1,5	0 К/В

(в формате PDF).

Схем включения этой микросхемы довольно много, рассмотрим самые простые:

Типовая схема включения:

Список позиций:

Позиция	Наименование	Тип	номер
С1	0,47 мкФ	К73-17	1
С2, С4, С5, С10	22 мкФ x 50 шт.	К50-35	4
С3.	100 ПФ		1
С6, С7.	220 мкФ x 50 В	К50-35	2
С8, С9.	0,1 мкФ.	К73-17	2
DA1	TDA7294.		1
Р1	680 Ой.	МЛТ-0,25	1
Р2 … Р4.	22 ком	МЛТ-0,25	3
Р5	10 ком	МЛТ-0,25	1
Р6	47 ком	МЛТ-0,25	1
Р7	15 ком	МЛТ-0,25	1

Микросхема должна быть установлена ​​на радиатор площадью >600 см 2 . Будьте внимательны, на корпусе микросхемы нет общего, а минус питания! При установке чипа на радиатор лучше использовать термоускоритель. Между микросхемой и радиатором желательно проложить диэлектрик (слюду, например). В первый раз не придал этому значения, подумал, а с какого такого перепугу закрою радиатор на корпусе, но в процессе доводки неосторожно упавшей со стола конструкции пинцет закрыл радиатор на жилье. Взрыв был крут! Микросхемы просто разлетелись на куски! В общем отделался легким испугом и 10$ :). На бусте с усилителем так же желательно поставить мощные электролиты 10000мк х 50В на питание, чтобы отдать питание от блока питания, провалы напряжения не допустили. В общем, чем больше емкость конденсаторов по питанию — тем лучше, как говорится, «кашу не испортить». Крышку конденсатора можно снимать (или не ставить), я так и сделал. Как оказалось, именно из-за него при регуляторе громкости (усилен простой переменный резистор) получалась RC-цепочка, которая при увеличении громкости косила высокие частоты, да и вообще нужна для предотвращения возбуждение усилителя при возбуждении ультразвука. Вместо С6, С7 поставил на плату 10000мк х 50В, С8, С9можно ставить любые близкие номиналы — это фильтры питания, они могут стоять в блоке питания, а можно их припаять монтажом, что я и сделал.

Pay:

Я лично не люблю использовать готовые платы, по одной простой причине — сложно найти одинаковые элементы абсолютно одинаковые по размеру. А вот проводка усилителя может сильно повлиять на качество звука, так что какую плату выбрать решать вам. Так как я собирал усилитель сразу на 5-6 каналов соответственно плата сразу на 3 канала:

В векторном формате (Corel Draw 12)
Блок питания, Фильтр НЧ и др.

Блок питания

Блок питания почему-то вызывает много вопросов. На самом деле как раз здесь все довольно просто. Трансформатор, диодный мост и конденсаторы являются основными элементами блока питания. Этого достаточно для сборки простейшего блока питания.

Для питания усилителя мощности не важна стабилизация напряжения, а важны конденсаторы силовых конденсаторов чем — тем лучше. Важна и толщина проводов от блока питания до усилителя.

Мой блок питания реализован по следующей схеме:

Сила +-15В предназначена для питания операционных усилителей в предварительных каскадах усилителя. Можно обойтись без дополнительных обмоток и диодных мостов, пропив модуль стабилизации от 40В, но стабилизатору придется угадывать очень большое падение напряжения, что приведет к значительному нагреву микросхем стабилизатора. Чипы стабилизатора 7805/7905 — импортные аналоги нашего рулона.

Возможные варианты блоков А1 и А2:

Блок A1 — фильтр для подавления пищевых помех.

Блок А2 — блок стабилизированных напряжений +-15В. Первый альтернативный вариант — Прост в реализации, для источников питания, второй — качественный стабилизатор, но требует точного подбора компонентов (резисторов), иначе получите шпажки плеча «+» и «-«, которые тогда даст нулевой перекос на операционных усилителях.

Трансформатор

Трансформатор питания для стереоусилителя на 100Вт должен быть примерно 200Вт. Так как я делал усилитель на 5 каналов, то нужен был трансформатор помощнее. Но мне не нужно было выкачивать все 100ватт, да и все каналы не могут одновременно отбирать мощность. Приобрел на рынке трансформатор Тесла (ниже на фото) Ват Эдак на 250 — 4 витка проводом 1,5мм на 17В и 4 витка на 6,3В. Подключив их последовательно, я получил необходимые напряжения, правда две обмотки пришлось немного расчистить до 17В, чтобы получить суммарное напряжение двух обмоток ~27-30В, так как обмотки были сверху по работе, этого особо не было.

Отличная штука — тороидальный трансформатор, таких используют для питания галогенок в светильниках, на рынках и в магазинах полно. Если конструктивно два таких трансформатора поставить один к другому — излучение будет взаимно компенсироваться, что сократит подгонки на элементах усилителя. Беда в том, что у них одна обмотка на 12В. Такой трансформатор мы можем сделать на Радиоренке, но стоит это удовольствие прилично. В принципе можно купить 2 трансформатора на 100-150ват и перемотать вторичные обмотки, количество витков вторичной обмотки нужно будет увеличить примерно в 2-2,4 раза.

Диоды/Диодные мосты

Можно купить импортные диодные сборки с током 8-12А, это значительно упрощает конструкцию. Я использовал импульсные диоды КД 213, а мост делал отдельно на каждом плече, чтобы дать запас для диодов. При включении происходит заряд мощных конденсаторов, ток тока очень значительный, при напряжении 40 В и емкости 10000 мкФ заряд такого конденсатора ~10 А соответственно на двух плечах 20а. При этом диоды трансформатора и выпрямителя кратковременно работают в режиме короткого замыкания. Проверка диодов даст неприятные последствия. Диоды были установлены на радиаторы, но нагрева самих диодов я не обнаружил — радиаторы были холодные. Для устранения помех по питанию рекомендуется параллельно каждому диоду в мосту установить конденсатор ~0,33мкп типа К73-17. Я действительно этого не делал. В цепочке +-15В можно применить мосты типа КС405, на ток 1-2а.

Дизайн

Готовый дизайн.

Самое скучное занятие — корпус. В качестве корпуса я взял старый тонкий корпус от персонального компьютера. Пришлось укорачивать по глубине, хотя это было непросто. Считаю, что дело вышло удачным — блок питания находится в отдельном отсеке и его еще можно вывернуть, чтобы засунуть в корпус свободно.

После полевых испытаний выяснилось, что ставить вентиляторы на радиаторы обдува весьма ощутимо, несмотря на то, что радиаторы имеют весьма внушительные размеры. Пришлось поджимать корпус снизу и сверху, для хорошей вентиляции. Вентиляторы подключены через 100-й 1.Вт Кадровый Резистор к самым маленьким виткам (см. рис.).

Усилительный блок

Чипы на слюде и термопасте, винты тоже изолировать. Радиаторы и платы прикручены к корпусу через диэлектрические стойки.

Входные цепи

Очень хотел это сделать, только в надежде, что это все временно….

После развешивания этих подарков в динамиках появился небольшой гул, видимо с на «земле» было что-то не так. Мечтаю о том дне, когда выкину его из усилителя и буду использовать только как усилитель мощности.

Плата на администрации наречей, фильтр LF, папка

.

Стоимость строительства.

ТДА 7294.	$25,00
конденсаторы (мощные энтролиты)	$15,00
кондентеры (прочие)	$15,00
соединители	$8,00
кнопка питания	$1,00
диоды	0,50 $
трансформатор	10,50 $
радиаторы с охладителями	40,00 $
резисторы	$3,00
переменные резисторы + ручки	$10,00
Галеник	$5,00
корпус	$5,00
операционные усилители	$4,00
УЗИП	$2,00
Итого	$144,00

Да, что-то с чем-то случилось. Скорее всего, что-то не учел, просто купил, как всегда все намного больше, потому что пришлось экспериментировать, и я спалил 2 чипа и взорвал один мощный электролит (все это я не учел). Это расчет усилителя на 5 каналов. Как видно очень недельно получались радиаторы, я использовал недорогие, но массивные кулеры для процессоров, на тот момент (года полтора назад) они были очень хороши для охлаждения процессоров. Если учесть, что ресивер начального уровня можно купить за 240$, то можно подумать — а нужен ли он :), правда там усилитель более низкого качества. Усилители этого класса стоят около 500 долларов.

Перечень радиоэлементов

Обозначение	Тип А	Номинал	номер	Примечание	Оценка	Мой блокнот
DA1	Аудиоусилитель	TDA7294.	1			В блокноте
С1.	Конденсатор	0,47 Igf.	1	К73-17		В блокноте
С2, С4, С5, С10		22 мкФ x 50 шт.	4	К50-35		В блокноте
С3.	Конденсатор	100 пФ	1			В блокноте
С6, С7.	Электролитический конденсатор	220 мкФ x 50 В	2	К50-35		В блокноте
С8, С9.	Конденсатор	0,1 МКФ.	2	К73-17		В блокноте
Р1	Резистор	680 Ом.	1	МЛТ-0,25		В блокноте
R2-R4.	Резистор	22 ком	3	МЛТ-0,25		В блокноте
Р5	Резистор

Наверное любой радиолюбитель с микросхемой: простая схема, хорошее качество звука, низкая цена. Недавно решил взглянуть с другой стороны, вновь засветившись в статье об усилителе MF-1 от Lincor.

Это моя первая статья, она оформлена начинающими любителями хорошего звука. Также представлен чертеж ПП и вариант изготовления корпуса усилителя.

Познакомился со мной не очень гладко. В то время было много подделок. Болячки были иногда сразу при первой подаче питания, а если и запускались, то не звук, а что-то отдаленно напоминающее его, из-за чего я хотел облить плату бензином и поджечь, чтобы избавиться от этого дяди и никогда Запомни это. Может она тоже послужила и моей неопытности, а может и топология платы собственного изготовления размером 35×45 мм (при воспоминании о той плате у автора по телу пробегают большие мурашки).

После прочтения было решено собрать следующие критерии:
1) Чистый наконечник без регулятора громкости (усилитель работает в связке с ПК, звук настраивается с него),
2) 2 канала усиления по к схеме двойное моно (было 2 трансформатора от разума Веги,
3) Нижний коэфф. взаимное проникновение каналов и красивое стерео),
4) Принудительное охлаждение с 2х компьютерными кулерами и вентиляторами на малых оборотах,
5) И все это обязательно в корпусе в виде законченной конструкции, которую не стыдно выложить на ДАТГОРЕ.

Мой вариант ПП

Телом служил, как ни странно, самодельный усилитель моего соседа, бывшего радиолюбителя, собранный в здании неизвестного лабораторного прибора. Усилок поставили на лестничную клетку, т.к. он был уже без надобности, а на помойку выкинуть жалко. Вспомнил об этом корпусе, когда решил собрать «МФ-1».

В процессе усовершенствования корпуса использовались простые и недорогие детали:
Уголок алюминиевый 15×15 х 1 мм, купленный в Хоумцентре.
Болты М3 с потайной шляпкой, гайки.
Металлические прокладки с резьбой М3.

И это то, что мы сделали:

Трансформаторы и фильтр

Выпрямители

НОВОК с охладителями

Это пришел поворот панели. Т.к. охлаждение у нас вентиляторное, воздух должен куда-то идти и откуда-то приходить. Первым делом начал выпиливать заднюю панель С отверстием для выхода воздуха:

Все делалось с помощью дрели, электровелосипеда, гравера и надфиля. Теперь вырезаем решетку из корпуса компьютерного БП, зачищаем край проема:

Теперь берем паяльную кислоту, паяльник мощностью не менее 100 Вт и припаиваем сетку к панели в нескольких местах:

Размещаем на панели входные и выходные разъемы, Обязательно изолируйте их от корпуса :

Продам вывод корпуса на панель. Это будет единственное место корпуса с общим проводом питания. Соединяем корпус с земляными контактами входных разъемов через резисторы 1-2 Вт номиналом 1,5-2 Ом. Эти меры нужны для того, чтобы не схватить «земляной шлейф», который будет смещать нас в виде фона 50 Гц.

Задняя панель на месте:

Теперь несем цепь Цобеля с карты на выходные разъемы ум. На плате ему не совсем место, т.к. это (цепочка) резонансная система:

Теперь о передней панели. На нем только переключатель питания. Сама панель алюминиевая, рядом с ней вплотную расположен фальшпластик из мода мягкого пластика, который можно скрепить чем угодно винтами м3 с потайной головкой. Кнопка б/у от старой дохлой кассетной деки WILMA-104-STEREO:

Панель крепится к жестяным уголкам болтами с шестигранной головкой. Вот и все, усилитель готов!

Про звук Я писал комментарий еще в теме про:

Ребят, не знал! Не думал, что когда-нибудь скажу такое, но это так! Приятный мягкий бас, отчетливые высокие (теперь я различаю перкуссию и хлопок в руках на треках, которые знаю наизусть), и все это удовольствие на самодельных трехшасси с басом на 8″.
Всех, кого отталкивает повышенный уровень ВЧ, хочу успокоить: он ощущается не подъемом высоких, а как повышение качества исходника, повышение «прозрачности».

И я до сих пор не отказываюсь от своих слов. Уже несколько месяцев усилитель меня вообще не беспокоит, как это часто бывает. Звук не раздражает, хочется все слушать и запоминать, неважно, на малой или большой громкости.
Кстати, о малой громкости. У этого дядьки есть приятная особенность: на любом уровне громкости у слушателя нет дефицита НЧ, который можно сравнить с использованием ТКГГ, только с плавной (правильной) регулировкой и без рывка.

В моем варианте немного переделана плата. Выбор режимов Mute и Standby будет выброшен за ненадобностью, емкость основного банка конденсаторов перенесена ближе к МК.

Блок питания 2×23 В. В выпрямителе использованы диоды КД213Б. Электролиты вытягиваются емкостью 100 нФ, трансформаторные секунды — 47 нФ.
Каждая МС изолирована от радиаторов слюдяной пластиной, радиаторы в свою очередь заземлены на корпус.
Все провода скручены друг с другом, чтобы уменьшить помехи.

Фона не слышно даже при открытом входе даже близко к динамику. Цель, так сказать, достигнута!
Далее в планах просверлить отверстия для забора воздуха с правой стороны нижней крышки корпуса, сделать регулятор скорости вращения вентилятора с регулятором температуры радиаторов, возможно врезать предусилитель с регулятором цепи, и покрасить корпус.

Представляем вашему вниманию стереоусилитель мощностью 100Вт класса Н, который легко собрать даже начинающим радиолюбителям. TDA7294 Интегральная микросхема в монолитном корпусе Multiwatt15. Он имеет широкий диапазон питающих напряжений +/- 40В и может обеспечить высокую выходную мощность на нагрузках 4 и 8 Ом.

Имеются встроенная защита от короткого замыкания в нагрузке и защита от перегрева (по достижении 145 градусов).

Также есть функция Mute, которая используется для устранения щелчков при включении и режиме ожидания (Stand-BY). Диапазон воспроизводимых частот 20-20000Гц. Общие гармонические искажения не более 0,1%.

Обратите внимание, что корпус чипа подключен к -VCC, поэтому его не следует устанавливать в металлический корпус без изоляции. В противном случае произойдет короткое замыкание с Землей. Перед тем, как прикрутить микросхему к радиатору, не забудьте нанести термопасту.

Ниже приведена принципиальная схема усилителя мощности на микросхеме TDA7294.

На фото показан только один из каналов усилителя.

На рисунках показана печатная плата и расположение деталей на ней.

На фотографиях показана последовательность сборки плат

Примечания:

Микросхема ИС TDA7294 не совместима с резисторами с допуском 1%.
О конденсаторах фильтра 1000MCF: Если вы используете динамики диаметром более 10 дюймов (25,4 см), вам следует увеличить емкость конденсаторов до 2200 мг.
Выбор конденсатора 47MCF: Рекомендую использовать 47UF 50V производства ELNA Silmicii и 47UF 50V производства Nichicon Muse KZ.

Полный UH 2×70 Вт на TDA7294.

При сборке усилителя на микросхемах TDA7294 не плохой выбор. Ну а на технических характеристиках останавливаться не будем, их можно посмотреть в PDF-файле. TDA7294_DataSheet находится в папке для загрузки материалов для сборки этого UHC. Как вы уже поняли из шапки статьи, это полная схема усилителя, которая содержит входной блок питания, каскады предварительного усиления сигнала с трехполосным регулятором тембра, реализованные на двух общих операционных усилителях 4558, двухканальные оконечные каскады , а также узел защиты. Принципиальная схема показана ниже:

При напряжении питания ±35 вольт на нагрузке 8 Ом вы получите мощность 70 ватт.

Исходники платы:

Формат платы LAY6:

Расположение элементов на плате усилителя:

Фото вида платы формат:

На плате имеется разъем J5 для подключения термодатчик (биметаллический термостат), обозначается B60-70. В нормальном режиме его контакты разомкнуты, при нагреве до 60°С контакты замкнуты, реле отключает нагрузку. В принципе можно применить термодатчики с нормально замкнутыми контактами, рассчитанными на срабатывание при 60…70°С, только при включении разомкнуть эмиттер транзистора Q6 и общий провод, при этом разъем j5 не используется. Если вы не собираетесь использовать эту функцию — оставьте разъем j5 пустым.

В панелях установлены операционные усилители. Реле на напряжение 12 вольт с двумя группами переключающих контактов, контакты должны выдерживать 5 ампер.

Format Lay6 предохранитель печатная плата:

Изображение Lay Format Format Fuses:

Разъем питания узла защиты находится на плате чуть выше разъема J5. Просто установите перемычку с двумя проводами между этим разъемом и основным разъемом питания, как показано на рисунке ниже:

Внешние соединения:

Дополнительная информация:

4 -й — 2x18V 50HZ
8 -й — 2x24V 50HZ

с 2x18V 50HZ Питание:

Резисторы R1, R2 — 1 COM 2W
RESTOR -Res — 150 Ом 2W

. , R2 — 1,5 ком 2Вт
Резистор RES — 300 Ом 2Вт

Операционный усилитель JRC4558 можно заменить на NE5532 или TL072.

Обращаем ваше внимание, со стороны печатной платы между контактами катушки реле установлен Диод LL4148 в SMD исполнении, можно припаять обычный 1N4148.

Рядом с регулятором громкости на плате есть точка GND, она предназначена для заземления корпусов всех регуляторов. Этот отрезок оголенного медного провода хорошо виден на основной картинке новости.

Перечень элементов схемы повторителя на TDA7293 (TDA7294):

Электролитические конденсаторы:

10000мФ/50В — 2 шт.
100мФ/50-63в — 9 шт.
22мф — 5 шт.
10мФ — 6 шт.
47мф — 2 шт.
2,2мФ — 2 шт.

Пленочные конденсаторы:

1 MF — 8 шт.
100н — 8 шт.
6н8 — 2 шт.
4н7 — 2 шт.
22Н — 2 шт.
47Н — 2 шт.
100 пф — 2 шт.
47пф — 4 шт.

Резисторы 0,25 Вт:

220р — 1 шт.
680р — 2 шт.
1К — 6 шт.
1К5 — 2 шт.
3К9 — 4 шт.
10К — 10 шт.
20К — 2 шт.
22К — 8 шт.
30К — 2 шт.
47К — 4 шт.
220К — 3 шт.

Резисторы 0,5 Вт:

Резисторы 2 Вт:

РЭС — 300Р — 2 шт.
100Р — 2 шт.

Диоды:

Стабилизаторы 12В 1Вт — 2 шт.
1N4148 — 1 шт.
LL4148 — 1 шт.
1N4007 — 3 шт.
Мост 8…10А — 1 шт.

Переменные резисторы:

А50К — 1 шт.
Б50К — 3 шт.

Микросхемы:

NE5532 — 2 шт.
TDA7293 (TDA7294) — 2 шт.

Разъемы:

3x — 1 шт.
2x — 2 шт.

Реле — 1 шт.

Транзисторы:

BC547 — 5 шт.
LM7812 — 1 шт.

Скачать принципиальную схему усилителя на печатных платах формата TDA7294, TDA7294_Datasheet, Lay6 Вы можете одним файлом с нашего сайта. Размер архива — 4 МБ.

описания, лембарные данные, дан контох пенггунаан

Кукуп седерхана, бахкан оранг янг тидак терлалу куат далам текник электро дапат менгулангиня. ULF пада чип ини акан идеальный untuk digunakan sebagai bagian дари системный динамик untuk komputer rumah, телевизор, биоскоп. Тонкая настройка Keuntungannya adalah bahwa и настройка tidak diperlukan, транзисторный усилитель seperti halnya. Дан апа янг bisa kita katakan tenang perbedaan дари struktur lampu — dimensinya jauh lebih kecil.

Tidak diperlukan tegangan tinggi untuk memberi Daya pada rangkaian anoda. Tentu saja, ada pemanas, seperti pada desain lampu. Карена Иту, Джика Анда berencana menggunakan усилитель untuk waktu ян лама, ян terbaik adalah memasang, алюминиевый радиатор selain, setidaknya kipas kecil untuk aliran udara paksa. Танпа иту, пада микросборка TDA7294, rangkaian penguat akan bekerja, tetapi ada kemungkinan besar untuk beralih ke perlindungan suhu.

Менгапа TDA7294?

Chip ini telah sangat populer selama lebih dari 20 tahun. Ini telah mendapat kepercayaan дари amatir радио, Карена memiliki karakteristik янь sangat tinggi, усилитель berdasarkan itu sederhana, siapa каламбур, bahkan amatir радио pemula, dapat mengulangi desainnya. Чип Penguat Pada TDA7294 (схема не отличается от артикула) работает как монофоник, так и стереопоник. Perangkat внутренний sirkuit микро terdiri дари penguat frekuensi аудио янь dibangun ди atas sirkuit микро ини milik kelas AB.

Keuntungan дари сиркуит микро

Микрочип Manfaat menggunakan untuk:

1. Daya keluaran yang sangat tinggi. Sekitar 70 Вт jika beban memiliki hambatan 4 Ом. Dalam hal ini, skemabias untuk menyalakan sirkuit mikro digunakan.

2. Sekitar 120W menjadi 8 ohm (dijembatani).

3. Tingkat kebisingan asing ян sangat rendah, distorsi ян tidak signifikan, frekuensi ян dapat direproduksi terletak пада kisaran ян sepenuhnya dirasakan oleh telinga manusia — дари 20 Гц hingga 20 кГц.

4. Sirkuit mikro dapat diberi daya dari sumber tegangan konstan 10-40 V. Tetapi ada sedikit kelemahan — Anda harus menggunakan catu daya bipolar.

Perlu memperhatikan satu fitur — фактор дисторсии tidak melebihi 1%. Микросборка Pada TDA7294, усилитель мощности rangkaian sangat sederhana sehingga bahkan mengejutkan bagaimana memungkinkan Anda untuk mendapatkan suara berkualitas tinggi.

Tujuan dari pin sirkuit mikro

Dan sekarang lebih detail tenang kesimpulan apa yang dimiliki TDA7294. Kaki pertama adalah «tanah sinyal», terhubung ke kabel umum dari seluruh structur. Kesimpulan «2» dan «3» — смешанный входной пембалик и не-пембалик. Pin «4» juga merupakan «наземный sinyal» ян terhubung ke наземный. Каки kelima tidak digunakan Dalam усилитель frekuensi аудио. Каки «6» adalah aditif volt, конденсатор elektrolitik terhubung dengannya. Kesimpulan «7» dan «8» — масинг-масинг плюс дан минус кату дайа дари тахап ввод. Каки «9» — режим siaga, digunakan di unit kontrol.

Demikian pula: «10» нога — режим bisu, juga digunakan saat merancang усилитель. Kesimpulan «11» дан «12» tidak digunakan Dalam Desain Penguat frekuensi аудио. Дари выход «14», синьял выходной диамбил дан diumpankan ке системный динамик. Pin «13» дан «15» дари sirkuit микро adalah «+» дан «-» untuk menghubungkan кату дайя дари тахап keluaran. Чип Pada TDA7294, sirkuit tidak berbeda dari yang diusulkan dalam artikel, hanya dilengkapi dengan yang terhubung ke input.

Фитур перкитан микро

Saat mendesain penguat frekuensi audio, Anda perlu memperhatikan satu fitur — minus daya, dan ini adalah kaki «15» dan «8», yang terhubung secara elektrik ke kasing sirkuit mikro. Олег Карена ИТУ, perlu untuk mengisolasinya дари единица pendingin, Ян Dalam хал апа каламбур акан digunakan Dalam усилитель. Untuk tujuan ини perlu menggunakan bantalan termal khusus. Jika Anda menggunakan rangkaian penguat jembatan pada TDA7294, perhatikan versi kasingnya. Itu bisa typee vertikal atau horizontal. Ян палинг умум адала верси янг дитунджук себагай TDA7294В.

Fungsi pelindung dari chip TDA7294

Sirkuit mikro menyediakan beberapa jenis perlindungan, khususnya, terhadap penurunan tegangan suplai. Jika tegangan suplai tiba-tiba berubah, sirkuit mikro akan masuk ke mode perlindungan, oleh karena itu, tidak akan ada kerusakan listrik. Tahap keluaran juga dilindungi terhadap kelebihan beban dan korsleting. Jika tubuh perangkat memanas hingga suhu 145 derajat, suara dimatikan. Ketika mencapai 150 derajat, itu masuk ke mode siaga. Выводная микросхема Semua TDA7294 dilindungi дари электростатика.

penguat

Sederhana, dapat diakses oleh semua orang, dan yang paling penting — murah. Hanya dalam beberapa джем, Anda dapat merakit penguat frekuensi audio yang sangat bagus. Dan sebagian besar waktu Anda akan habiskan untuk mengetsa papan. Усилитель Struktur seluruh terdiri dari unit daya dan kontrol, serta 2 saluran ULF. Cobalah untuk menggunakan kabel sesedikit mungkin dalam desain усилитель. Ikuti panduan sederhana ini:

1. Prasyarat adalah koneksi sumber daya dengan kabel ke setiap papan UZCH.

2. Bundel kabel listrik. Dengan ини, dimungkinkan untuk sedikit mengkompensasi medan магнит ян diciptakan oleh arus listrik. Untuk melakukan ини, Anda perlu mengambil ketiga kabel suplai — «умум», «минус» дан «плюс», dengan sedikit ketegangan menenunnya menjadi satu kuncir.

3. Dalam kasus апа каламбур jangan gunakan апа янь disebut «петля буми» dalam konstruksi. Ini adalah kasus ketika kabel umum yang menghubungkan semua block structur ditutup dalam satu lingkaran. Кабель наземный harus dihubungkan secara seri, mulai dari input lebih jauh ke papan UZCH, dan harus berakhir di konektor output. Sangat penting untuk menghubungkan sirkuit input dengan kabel berpelindung secara terpisah.

Unit kontrol siaga dan bisu

Chip ini juga memiliki fitur mute. Hal ini diperlukan untuk mengontrol fungsi menggunakan kesimpulan «9» dan «10». Mode dihidupkan jika tidak ada tegangan pada kaki sirkuit микро ини, atau kurang дари сату setengah вольт. Untuk mengaktifkan mode, perlu untuk menerapkan tegangan ke sirkuit mikro, yang nilainya melebihi 3,5 V. Agar papan усилитель dapat dikontrol secara bersamaan, yang penting untuk sirkuit typee jembatan, satu unit kontrol dirakit untuk semua kaskade.

Усилитель Saat меняется, semua kapasitor di catu daya terisi daya. Ди блок управления, Сату kapasitor juga mengakumulasi muatan. Ketika muatan maximum ян mungkin terkumpul, режим siaga dimatikan. Kapasitor kedua янь digunakan Dalam единица контроля bertanggung джаваб atas pengoperasian режим bisu. Ини mengisi дайя sedikit kemudian, режим sehingga bisu dinonaktifkan kedua.

Салах сату янь пертама сая меракит усилитель пада TDA7294 sesuai dengan skema янг diusulkan oleh pabrikan.

Пада саат янь сама, kualitas reproduksi suara, terutama ди wilayah frekuensi tinggi, tidak terlalu cocok untuk saya. В Интернете, perhatian сказать tertuju pada artikel LINCOR янь размещения на сайте datagor.ru. Уласан хангат пенулис тентанг суара УМЗЧ пада ТДА7294, ян диракит сэсуай денган рангкаян сумбер арус ян дикендаликан тэганган (ИТУН), мэмбуат сая пенасаран. Акибатня, сая меракит УМЗЧ сэсуай дэнган скема берикут.

Skema ini bekerja sebagai berikut. Синьял дари вход IN мелевати конденсатор пройти C1 ke lengan umpan umpan umpan устойчивый rendah R1 R3, ян, bersama dengan конденсатор C2, membentuk фильтр нижних частот ян mencegah проникает помехи дан шум frekuensi tinggi ке Dalam аудио jalur. Резистор R4 Bersama dengan, rangkaian input menciptakan segmen pertama FOS, yang K-nya sama dengan 2,34. Selanjutnya, jika bukan karena sensor arus R7, penguatan rangkaian kedua akan diberikan oleh rasio R5/R6 dan akan sama dengan 45,5. Терахир ку акан menjadi sekitar 100. Namun, масих ада сенсор арус ди sirkuit, дан sinyalnya, dijumlahkan dengan penurunan tegangan пада R6, menciptakan OOS parsial untuk арус. Dengan peringkat sirkuit kami ku =15,5.

Характеристика Penguat Saat beroperasi pada beban 4 Ом:

— Частота работы (Гц) — 20-20000;

– Теганган суплай (V) – ±30;

– Теганганский входной терукур (В) – 0,6;

— Дайя келуаран терукур (Ж) — 73;

– Сопротивление масукан (кОм) – 9,4;

– THD pada 60W, tidak lebih dari (%) – 0,01.

Параметрик стабилизатора 12V disambungkan pada papan sirkuit tercetak ke sirkuit layanan daya 9 dan 10 dari TDA7294, yang ditunjukkan pada gambar.

Pada posisi «Mainkan!», усилитель Dalam keadaan tidak terkunci dan siap bekerja setiap detik. Dalam posisi «Bungkam», tahap ввод и вывод дари sirkuit микро diblokir, дан konsumsinya dikurangi hingga arus siaga минимум. Kapasitansi C11 C12 digandakan dibandingkan dengan stok untuk memberikan penundaan pengaktifan ян lebih лама дан mencegah klik спикер bahkan ketika kapasitor catu дайя дииси дайя untuk waktu ян лама.

Деталь Penguat

Резистор Semua, kecuali untuk R7 dan R8, adalah film karbon atau logam 0,125–0,25W, тип C1-4, C2-23 atau MLT–0,25. Резистор R7 с проволочным резистором 5Вт. Резистор SQP предназначен для керамических изделий. R8 — Резистор сиркуит зобель, карбон, кават атау пленка логам 2Вт.

С1 — пленка, куалитас тертинги ян терседиа, лавсан атау полипропилен. K73-17 пада 63V juga akan memberikan hasil янь memuaskan. C2 — пиринган керамика atau jenis lainnya, мисальня K10-17B. C3 — elektrolit dengan kualitas tertinggi yang tersedia untuk tegangan setidaknya 35 V, C4 C7, C8, C9- jenis film K73–17 untuk 63 V. C5 C6 — elektrolit untuk tegangan setidaknya 50 V. C11 C12 — apa saja elektrolit untuk tegangan minimal 25 V. D1 — dioda zener 12 … 15 V apa pun dengan daya min 0,5 Чип W. Alih-alih TDA7294, Anda dapat menggunakan TDA7296 … 7293. Dalam hal menggunakan TDA7296, TDA7295, TDA7293, perlu untuk menggigit atau menekuk dan tidak menyolder kaki ke-5 dari sirkuit mikro.

Kedua terminal keluaran penguat «panas», tak satu pun dari keduanya di-ground, karena. системный спикер juga merupakan tautan umpan balik. AC diaktifkan антара дан.

Di bawah ini adalah tata letak papan dengan tampilan sisi elemen dan kawat yang dibuat menggunakan программа Sprint-Layout_6.0.

Sirkuit микро TDA7294, янг merupakan penguat terintegrasi frekuensi rendah, янг sangat populer ди kalangan insinyur elektronik, baik pemula maupun profesional. Jaringan penuh dengan ulasan berbeda tenang chip ini. Saya juga memutuskan untuk membangun усилитель atasnya. Техническое описание дари диаграммы Saya mengambil.

«микруха» ини дитенагай олех кекуатан биполярный. Untuk pemula, saya akan menjelaskan bahwa memiliki «плюс» и «минус» saja tidak cukup.

Anda memerlukan sumber dengan terminal positif, terminal negatif, dan terminal umum. Misalnya, harus ada plus 30 Volt relatif terhadap kabelbiaa, dan minus 30 Volt di lengan lainnya.

Усилитель пада TDA7294 куп куат. Daya papan nama maximum adalah 100 W, tetapi ini dengan distorsi non-lineier 10% dan pada tegangan maximum (tergantung pada резистанси beban). Anda dapat memotret 70W dengan andal. Джади, пада хари уланг тахун сая, сая менденгаркан дуа спикер ян терхубунг паралель «Радиотехника S30» ди сату салуран TDA 7294. Sepanjang малам дан setengah малам, спикер berbunyi, terkadang membuat mereka kelebihan beban. Tetapi усилитель dengan tenang bertahan, meskipun terkadang terlalu panas (karena pendinginan yang buruk).

Характер утама TDA 7294

Tegangan suplai +-10v… +-40v

Arus keluaran puncak Hingga 10a

Suhu Pengoerasian Chip Hingga 150 Derajat Celcius

Daya Keluaran Pada D = 0,5%:

Pada +–35. 70 Вт

Пада +-31В дан R=6Ом 70Вт

Пада +-27В дан R=4Ом 70Вт

Денган d = 10% дан пенингкатан теганган (лихат), 100Вт dapat dicapai, tetapi ini akan menjadi 100

Rangkaian penguat pada TDA7294

Skema di atas diambil dari paspor, semua denominasi disimpan. Dengan pemasangan янь tepat дан peringkat elemen янь dipilih dengan benar, усилитель memulai pertama кали дан tidak memerlukan pengaturan апа каламбур.

Элемент пенгуата

Peringkat semua elemen ditunjukkan пада диаграмма. Резистор Kekuatan 0,25 Вт.

«микруха» itu sendiri harus dipasang di pasang ди радиатор. Радиатор Jika bersentuhan dengan elemen logam lain dari кожух, atau кожух itu sendiri adalah радиатор, maka perlu memasang прокладка диэлектрик antara радиатор и кожух TDA7294.

Прокладка bisa berupa silikon atau mika.

Площадь радиатора харуса минимальная 500 кв.см, семакин бесар семакин байк.

Awalnya, сая меракит дуа салуран усилитель, сеперти ян диизинкан олех кату дайя, тетапи сая тидак мемилих касинг денган бенар дан кедуа салуран тидак сесуай денган укуран касинг. Saya mencoba mengurangi papan sirkuit tercetak, tetapi tidak ada hasilnya.

Setelah merakit усилитель sepenuhnya, сая menyadari bahwa kasing tidak cukup untuk pendinginan dan satu saluran усилитель. Касус сая адала радиатор. Singkatnya, сая memutar bibir сая menjadi дуа saluran.

Saat mendengarkan perangkat saya dengan volume penuh, cristal mulai terlalu panas, tetapi saya mengecilkan volume dan melanjutkan pengujian. Akibatnya, hingga tengah malam saya mendengarkan musik dengan volume sedang, secara berkala membuat усилитель menjadi terlalu panas. Усилитель пада TDA7294 тернята сангат андал.

Режим БЕРДИРИ — ОЛЕХ ТДА 7294

Jika 3,5V atau lebih diterapkan ke kaki ke-9, maka sirkuit micro keluar dari mode tidur, jika kurang dari 1,5V diterapkan, itu akan memasuki mode tidur.

Untuk membangunkan perangkat dari mode tidur, Anda harus menghubungkan kaki ke-9 melalui резистор 22 kΩ ke output positif (двухполярный).

Дан джика Анда менгубунгкан каки ке-9melalui резистор ян сама ке контактный GND (сумма дайа биполярный), maka perangkat акан memasuki режим tidur.

Papan sirkuit tercetak di bawah artikel dihubungkan sehingga kaki ke-9 dihubungkan oleh trek melalui резистор 22 kΩ ke output positif dari sumber daya. Карена иту, кетика кату дайя дихидупкан, усилитель сегера мулай бекерджа далам режим нон-тидур.

Режим БИСУ ТДА 7294

Jika 3,5V atau lebih diterapkan ke kaki ke-10 TDA7294, perangkat акан keluar дари режим bisu. Jika Anda menerapkan kurang dari 1.5V, maka perangkat akan memasuki mode bisu.

Dalam praktiknya, ini dilakukan sebagai berikut: melalui резистор 10 кОм, kami menghubungkan kaki 10 sirkuit mikro ke plus dari sumber daya bipolar. Усилитель акан «берняны», яиту, тидак акан диматикан. Пада papan sirkuit tercetak ян dilampirkan пада артикель, ини dilakukan dengan menggunakan поход. Ketika Daya diterapkan ke усилитель, усилитель segera mulai bernyanyi, перемычка танпа и sakelar сакелар.

Jika, melalui резистор 10 кОм 10, каки TDA7294 terhubung ke клемма GND дари сумма дайа, maka «amp» kami akan memasuki mode bisu.

Сумма кекуасаан.

Sumber tegangan untuk perangkat adalah янь dirakit, янь menunjukkan dirinya dengan sangat baik. Саат менденгаркан сату салуран, томбольня хангат. Dioda Schottky juga hangat, радиатор meskipun tidak dipasang di atasnya. IIP tanpa perlindungan и плавный пуск.

Skema SMPS ини дикритик баньяк пихак, намун сангат мудах диракит. Ia bekerja dengan andal tanpa peralihan янь mulus. Sirkuit ини sangat cocok untuk elektronik pemula karena prostatnya.

Бинкай.

Тубух телах дибели.

Penulis Artikel: Novik P.E.

Pengantar

Усилитель Desain Selalu Menjadi Тантанган. Untungnya, dalam beberapa tahun terakhir, banyak solusi terintegrasi telah muncul yang membuat hidup lebih мудах баги десайнер аматир. Saya juga tidak mempersulit tugas untuk diri saya sendiri dan memilih yang paling sederhana, berkualitas tinggi, dengan sejumlah kecil bagian, tidak memerlukan penyetelan dan pengoperasian усилитель yang stabil berdasarkan чип TDA7294 дара SGS-THOMSON MICROELECTRONICS. Бару-бару ини, келухан тентанг сиркуит микро ини телох меньебар ди Интернет, ян диунгкапкан кира-кира себагай берикут: «спонтан берсемангат, денган кабель янг салах; тербакар, карена аласан апа каламбур, dll». Тидак ада янь seperti ини. Anda dapat membakarnya hanya dengan menyalakannya secara tidak benar atau mempersingkatnya, dan kasus exitasi tidak pernah diperhatikan, dan tidak hanya dengan saya. Selain itu, ia memiliki perlindungan внутренний terhadap korsleting пада beban дан perlindungan terhadap panas berlebih. Ini juga memiliki fungsi bisu (digunakan untuk mencegah klik saat dihidupkan) dan fungsi siaga (ketika tidak ada sinyal). IC ини Адалах Келас ULF AB. Salah satu fitur utama дари rangkaian микро ини adalah penggunaan транзистор efek medan пада tahap amplifikasi awal дан keluaran. Keuntungannya termasuk daya output tinggi (hingga 100 W pada beban 4 ohm), kemampuan untuk bekerja dalam berbagai tegangan suplai, karakteristik teknis tinggi (distorsi rendah, tingkat kebisingan rendah, rentang frekuensi operasi yang luas, dll. ), komponen disperlukany sperternal minimum биая ренда

Характеристика TDA7294:

Параметр	Кетентуан	Минимум	Кхас	Максимум	Сатуан
Теганган суплай		±10		±40	ПАДА
Часто задаваемые вопросы	синьял 3db Дайя келуаран 1W	20-20000			Гц
Daya Output Jangka Panjang (RMS)	дисторси гармоник 0,5%: Naик = ± 35 В, Rн = 8 Ом Naик = ± 31 В, Rн = 6 Ом Naик = ± 27 В, Rн = 4 Ом	60 60 60	70 70 70		сел
Daya Output Musik Puncak (RMS), durasi 1 detik.	Фактор гармоник 10%: Naik = ±38 В, Rn = 8 Ом Naik = ± 33 В, Rn = 6 Ом Naik = ± 29 В, Rn = 4 Ом		100 100 100		сел
Гармоник дисторс умум	Po = 5 Вт; 1кГц Po = 0,1-50Вт; 20-20000Гц		0,005	0,1	%
	Naik = ±27 В, Rn = 4 Ом: Ро = 5 Вт; 1кГц Po = 0,1-50Вт; 20-20000Гц		0,01		%
Суху операси перлиндунган		145			0С
Арус диам		20	30	60	мА
Импеданси масукан		100			кОм
Penguatan Tegangan		24	30	40	дБ
Арус келуаран пунчак		10			ТЕТАПИ
Кисаран Суху Керья		0		70	0С
Кетаханан Термал Касинг				1,5	0 К/В

(формат PDF).

Ada Banyak Skema untuk menyalakan Sirkuit Mikro Ini, Saya Akan Mempertimbangkan Yang Paling Sederhana:

Sirkuit Switching Khas:

DAFTAR BARANG:

.

Нама	Дженис	Куантитас
С1	0,47 мкФ	К73-17	1
С2, С4, С5, С10	22 мкФ x 50 В	К50-35	4
С3	100 пФ		1
С6, С7	220 мкФ x 50 В	К50-35	2
С8, С9	0,1 мкФ	К73-17	2
DA1	ТДА7294		1
Р1	680 Ом	МЛТ-0,25	1
Р2…Р4	22 кОм	МЛТ-0,25	3
Р5	10 кОм	МЛТ-0,25	1
Р6	47 кОм	МЛТ-0,25	1
Р7	15 кОм	МЛТ-0,25	1

Сиркуит микро харус дипасанг пада радиатор денган луас > 600 см 2. Хати-хати, пада касинг сиркуит микро тидак ада янг умум, тетапи минус дайа! Saat memasang chip pada радиатор, lebih baik menggunakan паста термал. Dianjurkan untuk meletakkan dielektrik antara sirkuit микро дан радиатор (мика, мисальня). Untuk pertama kalinya, saya tidak mementingkan hal ini, saya pikir, mengapa saya begitu takut untuk menutup радиатор ke kasing, tetapi dalam proses men-debug desain, pinset yang secara tidak sengaja jatuh dari meja korsleting радиатор ке корпус. Ledakan ITU Hebat! Keripik baru saja hancur berkeping-keping! Secara umum, saya turun dengan sedikit ketakutan dan $10 :). Усилитель Di papan dengan, juga diinginkan untuk memasok elektrolit kuat 10000 микрон x 50V, sehingga pada puncak daya kabel dari catu daya tidak memberikan penurunan tegangan. Секара умум, семакин бесар капаситанси капаситор пада чату дайя, семакин байк, сеперти ян мерека катакан, «Анда тидак дапат мерусак бубур денган миньяк». Kapasitor C3 dapat dihapus (atau tidak diinstal), saya melakukan hal itu. Ternyata, justru karena dia ketika kontrol volume (резистор variabel sederhana) dihidupkan di depan усилитель, sirkuit RC diperoleh, yang memotong frekuensi tinggi ketika volume dinaikkan, tetapi secara umum diperlukan untuk mencegah eksitasi усилитель ketika ультразвук diterapkan ke input. Алих-алих C6, C7, сая мелетаккан ди папан 10000мк x 50м, C8, C9, Anda dapat meletakkan denominasi dekat — ini adalah filter daya, mereka dapat berada di catu daya, atau Anda dapat menyoldernya dengan pemasangan ди permukaan, ян сая telah melakukan.

Membayar:

Saya pribadi tidak terlalu suka menggunakan papan yang sudah jadi, karena satu alasan sederhana — sulit untuk menemukan elemen ukuran yang persis sama. Усилитель Tetapi пада, pengkabelan dapat sangat memengaruhi kualitas suara, jadi terserah Anda memilih papan mana. Карена сая segera memasang усилитель untuk 5-6 saluran, masing-masing, papan segera untuk 3 saluran:

Далам формат вектор (Corel Draw 12)
Catu daya усилитель, фильтр нижних частот, dll.

Sumber Daya listrik

Untuk beberapa alasan, catu daya усилитель menimbulkan banyak pertanyaan. Бахкан, ди сини, semuanya cukup sederhana. Trafo, jembatan dioda dan kapasitor adalah elemen utama дари кату дайя. Ini cukup untuk merakit catu daya paling sederhana.

Untuk menyalakan усилитель мощности, stabilisasi tegangan tidak penting, tetapi kapasitansi kapasitor untuk catu daya penting, semakin banyak, semakin baik. Ketebalan kabel дари catu дайя ке усилитель Juga Penting.

Catu daya saya diimplementasikan sebagai berikut:

Pasokan +-15V dirancang untuk memberi daya pada penguat Operational pada tahap awal penguat. Anda dapat melakukannya tanpa belitan tambahan dan jembatan dioda dengan memberi Daya modul stabilisasi dari 40V, tetapi стабилизатор harus meredam penurunan tegangan yang sangat besar, yang akan menyebabkan pemanasan signifikan pada sirkuit микро стабилизатор. Sirkuit micro penstabil 7805/7905 имеет аналоговый ключ с KREN ками.

Variasi блок A1 dan A2 dimungkinkan:

Блок A1 adalah filter peredam bising catu daya.

Блок А2 — блок теганган стабил +-15В. Alternatif pertama muda diterapkan, untuk memberi daya pada sumber arus rendah, yang kedua adalah стабилизатор berkualitas tinggi, tetapi memerlukan pemilihan komponen (резистор) yang akurat, jika tidak, Anda akan mendapatkan kemiringan lengan «+» dan «-«, yang kemudian akan memberikan кемиринган нол пада пенгуат оперативный.

Трансформатор

Усилитель Trafo Catu Daya Untuk стерео 100Вт Harus Sekitar 200Вт. Карена сая membuat усилитель 5 saluran, сая membutuhkan trafo янг lebih kuat. Tetapi saya tidak perlu memompa semua 100W, dan semua saluran tidak dapat mengambil daya secara bersamaan. Сая меньший trafo TESLA ди пасаран (ди фото) коммерческое ватт untuk 250 — 4 белых dengan kawat 1,5 mm пад 17V dan 4 белитан пад 6,3V. Dengan menghubungkannya secara seri, saya mendapatkan tegangan yang diperlukan, meskipun saya harus memundurkan dua belitan pada 17V sedikit untuk mendapatkan tegangan total dari dua belitan ~ 27-30V, karena belitan berada di atas — itu tidak sulit.

Hal yang hebat adalah trafo toroidal, ini digunakan untuk menyalakan галогенная пада lampu, ada banyak di pasar dan toko. Jika secara структурный дуа трансформатор краткий ditempatkan сату ди атас янь лежал, radiasi акан saling dikompensasi, ян акан mengurangi вмешательства пада elemen penguat. Masalahnya adalah mereka memiliki satu belitan 12V. Di pasar радио ками, Anda dapat membuat трансформатор seperti itu sesuai pesanan, tetapi kesenangan ини акан sangat berharga. Pada prinsipnya, Anda dapat membeli 2 трансформатор untuk 100-150W dan memundurkan gulungan sekunder, jumlah putaran gulungan sekunder perlu ditingkatkan sekitar 2-2,4 кали.

Dioda / dioda jembatan

Anda dapat membeli rakitan dioda import dengan arus 8-12A, ini sangat menyederhanakan desain. Saya menggunakan dioda pulsa KD 213, dan saya membuat jembatan terpisah untuk setiap lengan untuk memberikan margin arus untuk dioda. Ketika dihidupkan, kapasitor yang kuat diisi, lonjakan arus sangat signifikan, pada tegangan 40 V dan kapasitansi 10. 000 F, arus pengisian kapasitor tersebut adalah ~ 10 A, masing-masing, di sepanjang dua lengan 20A. Dalam hal ини, диода трансформатор дан penyearah beroperasi secara singkat dalam режим hubung singkat. Kerusakan dioda oleh arus akan memberikan konsekuensi yang tidak menyenangkan. Dioda dipasang pada радиатор, tetapi saya tidak menemukan pemanasan dioda itu sendiri — radiatnya dingin. Untuk menghilangkan gangguan catu daya, disarankan untuk memasang kapasitor ~ 0,33 F typee K73-17 secara parallel dengan masing-masing dioda di jembatan. Аку бенар-бенар тидак мелакукання. Di sirkuit +-15V, Anda dapat menggunakan jembatan type KTs405, untuk arus 1-2A.

Ранканган

Конструкции селесаи.

Pekerjaan Ян частокол membosankan adalah Tubuh. Sebagai kasing, saya mengambil kasing tipis tua dari komputer pribadi. Saya harus mempersingkatnya sedikit secara mendalam, meskipun itu tidak mudah. Saya pikir kasingnya ternyata berhasil — Catu Daya terletak ди kompartemen terpisah дан Anda dapat memasukkan 3 saluran amplifikasi lagi ke kasing dengan bebas.

Setelah uji lapangan, ternyata tidak salah untuk memasang kipas di радиатор, meskipun ukuran радиатор sangat mengesankan. Saya harus membuat lubang ди kasing дари bawah дан atas, untuk ventilasi янь Байк. Kipas dihubungkan melalui pemangkas 100Ω 1W pada kecepatan terendah (lihat gambar berikut).

Блок пенгуат

Керипик ада ди мика дан паста термаль, секрупня джуга перлу диисоласи. Радиатор dan papan disekrup ke kasing melalui rak dielektrik.

Sirkuit masukan

Aku benar-benar ingin tidak melakukan ini, hanya dengan harapan bahwa ini semua hanya sementara ….

Setelah menggantung nyali tersebut, terdengar suara gemuruh kecil di speaker, ternyata ada yang Салах Денган «Танах». Saya memimpikan suatu hari ketika saya akan membuang semuanya дари усилитель дан menggunakannya hanya sebagai усилитель мощности.

Papan penambah, filter lolos rendah, pemindah fase

Blok regulasi

Hasil

Bagian belakang ternyata lebih indah, meskipun Anda membalikkannya ke depan . .. 🙂

Biaya konstruksi.

ТДА 7294	$25,00
капаситор (электролит куат)	$15,00
капаситор (лаиння)	$15,00
коннектор	$8,00
мощность томбола	$1,00
диода	0,50 $
трансформатор	10,50 $
радиатор dengan pendingin	40,00 $
резистор	$3,00
резистор переменный + томбол	$10,00
печенье	$5,00
Бинкай	$5,00
Penguat Operational	$4,00
Пелиндунг геломбанг	$2,00
Итого	$144,00

Ya, sesuatu keluar murah. Kemungkinan besar, saya tidak memperhitungkan sesuatu, saya baru saja membeli, sepertibias, lebih banyak, karena saya masih harus bereksperimen, dan saya membakar 2 sirkuit micro dan meledakkan satu elektrolit kuat (saya tidak memperhitungkan semua ini Akun). Ini adalah perhitungan усилитель untuk 5 saluran. Seperti ян Anda lihat, радиатор ternyata sangat mahal, saya menggunakan pendingin yang murah, tetapi besar untuk prosesor, пада waktu itu (satu setengah tahun yang lalu) mereka sangat bagus untuk mendinginkan prosesor. Ресивер начального уровня, доступный по цене 240 долларов США, доступный по цене 240 долларов США, а также доступный по цене и доступный по цене, доступный по цене усилителя. Усилитель kelas ini berharga sekitar $500.

Радио Daftar elemen

Penamaan	Дженис	Деноминаси	Куантитас	кататан	скор	буку кататан сая
DA1	Аудио Penguat	TDA7294	1			Блокнот Унтук
С1	Капаситор	0,47 мкФ	1	К73-17		Блокнот Унтук
С2, С4, С5, С10		22 мкФ x 50 В	4	К50-35		Блокнот Унтук
С3	Капаситор	100 пФ	1			Блокнот Унтук
С6, С7	конденсатор электролит	220мкФ x 50В	2	К50-35		Блокнот Унтук
С8, С9	Капаситор	0,1 мкФ	2	К73-17		Блокнот Унтук
Р1	Пенгамбат	680 Ом	1	МЛТ-0,25		Блокнот Унтук
Р2-Р4	Пенгамбат	22 кОм	3	МЛТ-0,25		Блокнот Унтук
Р5	Пенгамбат

Сумбер Дайя листрик

Анехня, тетапи унтук баньяк масала судах Мулай ди Сини. Dua kesalahan paling umum adalah:
— Pasokan tunggal
— Orientasi ke tegangan belitan sekunder трансформатор (nilai efektif).

Трансформатор — харус пунья ДУА Гулунган СЕКУНДЕР . Atau Satu gulungan sekunder dengan ketukan дари titik tengah (сангат джаранг). Джади, джика Анда memiliki трансформатор dengan dua gulungan sekunder, maka mereka harus dihubungkan seperti ян ditunjukkan пада диаграмма. Иту. авал сату белитан денган уджунг ян лейн (авал белитан дитунджуккан олех титик хитам, ини дитунджуккан пада диаграмма). Campurkan, tidak ада янь акан berhasil. Ketika kedua belitan terhubung, kami memeriksa tegangan pada titik 1 dan 2. Jika ada tegangan yang sama dengan jumlah tegangan kedua belitan, maka Anda menghubungkan semuanya dengan benar. Titik koneksi kedua belitan akan «umum» (земля, тело, GND, sebut saja apa yang Anda inginkan). Ini adalah kesalahan umum pertama, seperti yang kita lihat: harus ada dua belitan, bukan satu.
Sekarang kesalahan kedua: Lembar data (deskripsi teknis sirkuit mikro) untuk sirkuit mikro TDA7294 menunjukkan: +/-27 direkomendasikan untuk beban 4Ω. Kesalahannya adalah оранжевого цвета mengambil trafo dengan dua belitan 27V, JANGAN LAKUKAN INI!!! Ketika Anda membeli trafo, mereka menulis di atasnya nilai efektif , dan voltmeter juga menunjukkan nilai efektif. Setelah tegangan diperbaiki, ia mengisi kapasitor. Dan mereka sudah mengisi daya nilai амплитуда yaitu 1,41 (акар дари 2) кали нилаи эффект. Олег карена иту, агар сиркуит микро мемилики теганган 27В, мака белитан трансформатор харус 20В (27/1,41 = 19,14 карена трансформатор тидак мембуат теганган сеперти иту, ками менгамбил янг тердекат: 20В). Saya pikir intinya sudah jelas.
Sekarang tenang daya: агар TDA memberikan 70W-nya, диперлукановый трансформатор dengan daya setidaknya 106W (efisiensi sirkuit micro adalah 66%), lebih disukai lebih. Мизальня, унтук пенгуат стерео пада TDA7294, трансформатор 250W sangat cocok

Jembatan penyearah — Sebagai aturan, tidak ada pertanyaan di sini, tapi tetap saja. Saya pribadi lebih suka memasang jembatan penyearah, karena. tidak perlu dipusingkan dengan 4 dioda, lebih nyaman. Jembatan harus memiliki karakteristik sebagai berikut: tegangan balik 100V, arus searah 20A. Kami menempatkan jembatan seperti itu dan jangan khawatir bahwa suatu хари «индах» itu акан terbakar. Jembatan semacam itu cukup untuk dua sirkuit mikro dan kapasitansi kapasitor dalam PSU adalah 60 000 мкФ (ketika kapasitor diisi, arus yang sangat tinggi melewati jembatan)

Kapasitor — Seperti yang Anda lihat, 2 jenis kapasitor digunakan dalam rangkaian catu daya: полярный (электролитик) и неполярный (пленка). Неполярные (С2, С3) диперлюканы, не влияющие на РФ. Menurut kapasitansi, atur apa yang akan terjadi: дари 0,33 микрофарад hingga 4 микрофарада. Dianjurkan untuk memasang K73-17 ками, kapasitor янь cukup bagus. Полярный (C4-C7) diperlukan untuk menekan riak tegangan, dan selain itu, mereka memberikan energinya pada puncak beban penguat (ketika трансформатор tidak dapat menyediakan arus yang dibutuhkan). Дари segi kapasitas, masyarakat масих memperdebatkan berapa янь масих dibutuhkan. Сая менядари дари пенгаламан бахва унтук сату сиркуит микро, 10.000 микрофарад за баху судах чакуп. Tegangan kapasitor: pilih sendiri, tergantung pada catu daya. Трансформатор Jika Anda memiliki 20В, maka tegangan yang diperbaiki akan menjadi 28,2V (20 x 1,41 = 28,2), kapasitor dapat diatur ke 35V. Сама halnya dengan ян неполярный. Sepertinya saya tidak melewatkan apa каламбур …
Hasilnya, kami mendapatkan unit catu daya yang berisi 3 терминал: «+», «-» dan «umum» Setelah unit catu daya selesai, mari beralih ke sirkuit mikro.

Tegangan suplai

Ада оранг-оранг ekstrem seperti itu, mereka memberi makan TDA7294 dari 45V, lalu mereka terkejut: mengapa terbakar? Menyala karena sirkuit микро bekerja пада batasnya. Sekarang di sini mereka akan memberi tahu saya: «Saya punya +/- 50V dan semuanya berfungsi, jangan mengemudi !!!», javabannya sederhana: «Naikkan ke volume maximum dan tandai waktu dengan секундомер»

Jika Anda memiliki beban 4 ohm, maka catu daya yang optimal adalah +/- 27V (gulungan trafo 20v)
Jika Anda memiliki beban 8 ohm, maka catu daya yang optimal adalah +/- 35v (gulungan трансформатор 25v)
Dengan tegangan суплай сеперти иту, сиркуит микро акан бекерджа унтук вакту ян лама дан танпа ганггуан (сая менахан корслетинг выход селама сату менит, дан тидак ада янг тербакар, сая тидак таху багаймана кеадаання ди антара сесама олахрагаван экстрем сая, мерека диам)
Dan satu hal lagi: jika Anda masih memutuskan untuk membuat tegangan suplai lebih tinggi daribianya, maka jangan lupa: Anda masih tidak akan mendapatkan distorsi. mendengarkan mainan ini tidak mungkin!

Berikut adalah plot distorsi (THD) vs daya keluaran (Pout):

Seperti yang kita lihat, dengan daya keluaran 70W, kami memiliki distorsi di wilayah 0,3-0,8% — ini cukup dapat diterima dan tidak terlihat Олег Телинга. Пада дайя 85W, distorsi sudah 10%, ini sudah mengi dan menggiling, secara umum, tidak mungkin mendengarkan suara dengan distorsi seperti itu. Ternyata dengan meningkatkan tegangan suplai, Anda meningkatkan daya keluaran sirkuit micro, tetapi apa gunanya? Semua sama, setelah 70W tidak mungkin untuk mendengarkan !!! Jadi perhatikan, tidak ада плюс ди сини.

Skema switching — asli (normal)

C1 — Lebih baik menempatkan kapasitor film K73-17, kapasitansi 0,33 F dan lebih tinggi (semakin besar kapasitansi, semakin sedikit frekuensi rendah yang melemah, yaitu бас фаворит семуа оранг).
C2 — Лебих байк менемпаткан 220мкФ 50В — лаги, бас акан менжади лебих байк1174 C5 — ini dia, kapasitor POS (saya menulis cara menghubungkannya di paragraf 2. 1 (di bagian paling akhir). Lebih baik juga mengambil 220uF 50V (tebak 3 kali … bass akan lebih baik)
900 C7, C9 — 9 Пленка, перингкат апа каламбур: 0,33 мкФ, 50 В,
C6, C8 — Anda tidak bisa meletakkannya, kami sudah memiliki kapasitor di PSU

R2, R3 — Tenuntakanny R2, R3 — по умолчанию. иту адала 32 (R3 / R2), лебих байк тидак беруба
R4, R5 — Pada dasarnya fungsinya sama dengan C3, C4

Схема терминала memiliki VM dan VSTBY yang tidak dapat dipahami — mereka harus terhubung ke suplai POSITIF, jika tidak, tidak ada yangsi akan berfung.

Переключение Skema — jembatan

Диаграмма juga diambil dari datasheet:

Sebenarnya, rangkaian ini terdiri dari 2 усилитель sederhana, koldengan satu-satunya badalawaan output Ада беберапа нуанса лаги, тентанг мерека нанти. Sirkuit seperti itu dapat digunakan ketika Anda memiliki beban 8 Ом (оптимальный чип пасокан +/-25В) atau 16 Ом (оптимальный пасокан +/-33В). Untuk beban 4 Ом, tidak ada gunanya membuat sirkuit jembatan, sirkuit mikro tidak akan menahan arus — saya pikir hasilnya diketahui.
Seperti янь Saya katakan ди атас, rangkaian jembatan dirakit дари 2 усилителя konvensional. Далам хали ини, ввод Penguat kedua terhubung ке земли. Saya juga meminta Анда untuk memperhatikan резистор янь terhubung antara «kaki» ke-14 дари sirkuit микро pertama (диаграмма Dalam: ди атас) дан «kaki» ке-2 дари sirkuit микро kedua (диаграмма Dalam: ди bawah). Ini adalah резистор umpan balik, jika tidak terhubung, усилитель tidak akan berfungsi.
Рантай Бису («каки») ке-10 дан Сиага («каки» ке-9″) juga telah diubah di sini. Tidak masalah, lakukan apa yang Anda suka. Hal utama adalah bahwa tegangan pada cakar Bisu dan St-By lebih dari 5V, maka sirkuit mikro akan berfungsi.

Mute — Pada intinya, fitur chip ini memungkinkan Anda untuk membisukan input Ketika tegangan pada pin Bisu (kaki ke-10 sirkuit mikro) adalah dari 0V hingga 2,3V, sinyal input dilemahkan sebesar 80dB. 10 лебих дари 3,5В, тидак ада пелемахан
— Stand-By — Переключение усилителя в режим ожидания. Fungsi ини mematikan дайя ке tahap keluaran sirkuit микро. Ketika tegangan pada keluaran ke-9 rangkaian micro lebih dari 3 volt, tahap keluaran beroperasi dalam mode normal.

Ada dua cara untuk mengelola fungsi-fungsi ini:

Apa bedanya? Пада дасарнья тидак ада, лакукан сесукаму. Saya pribadi memilih opsi pertama (control terpisah)
Output dari kedua sirkuit harus terhubung baik ke catu daya «+» (dalam hal ini, sirkuit mikro menyala, ada suara), atau ke «umum» (sirkuit mikro dimatikan, tidak ada suara) .

Papan sirkuit tercetak

Berikut adalah papan sirkuit tercetak untuk TDA7294 dalam format Sprint-Layout: unduh.

Papan ditarik dari sisi trek, mis. Saat mencetak, perlu untuk cermin (untuk metode penyetrikaan laser dari pembuatan papan sirkuit cetak)
Saya membuat papan sirkuit tercetak universal, di atasnya Anda dapat merakit sirkuit sederhana dan sirkuit jembatan. Tata Letak Sprint diperlukan untuk melihat.
Mari kita bahas dan lihat apa yang berlaku untuk apa:

Papan utama (di bagian paling atas) — berisi 4 sirkuit sederhana dengan kemampuan untuk menggabungkannya menjadi jembatan. Иту. ди папан ини, Анда дапат менгумпулкан 4 салуран, атау 2 салуран джембатан, атау 2 салуран седерхана дан сату джембатан. Универсальный далам сату ката.
Perhatikan резистор 22k ян dilingkari kotak merah, harus disolder jika berencana membuat rangkaian bridge, perlu juga menyolder kapasitor input seperti terlihat pada wire (silang dan panah). Радиатор dapat dibeli di toko Chip and Dip, seperti 10x30cm dijual di sana, papan dibuat hanya untuk itu.
Bisukan/kartu St-By — Kebetulan untuk fungsi ini saya membuat papan terpisah. Диаграмма Hubungkan semuanya sesuai dengan. Sakelar Bisu (St-By) Adalah Sakelar (стакан), kabel menunjukkan kontak mana yang harus ditutup agar sirkuit mikro berfungsi.

Hubungkan kabel sinyal dari papan Mute/St-By di papan utama sebagai berikut:

Hubungkan kabel daya (+V dan GND) ke catu daya.
Kapasitor dapat disuplai 22uF 50V (bukan 5 buah berturut-turut, tetapi satu buah. Jumlah kapasitor tergantung pada jumlah sirkuit mikro yang dikendalikan oleh papan ini)
папан БП. Semuanya sederhana di sini, kami menyolder jembatan, kapasitor elektrolit, menghubungkan kabel, JANGAN membingungkan polaritas !!!

Saya berharap perakitan tidak akan menimbulkan kesulitan. Papan sirkuit telah diuji dan semuanya berfungsi. Dengan perakitan yang tepat, усилитель segera dimulai.

Усилитель tidak berfungsi pertama kali
Yah, itu terjadi. Ками memutuskan усилитель дари jaringan дан mulai mencari kesalahan dalam pemasangan, sebagai aturan, dalam 80% kasus, kesalahan ада пада pemasangan янь салах. Jika tidak ada yang ditemukan, maka hidupkan kembali усилитель, ambil вольтметр dan periksa voltase:
— Мари кита мулай денган тэганган суплай: пада каки ке-7 дан ке-13 харус ада суплай «+»; Пада чакар ке-8 дан ке-15 харус ада персидиан «-«. Tegangan harus memiliki nilai yang sama (setidaknya распространения tidak boleh lebih дари 0,5V).
— Пада чакар ке-9 дан ке-10 harus ada tegangan lebih дари 5V. Jika tegangannya kurang, maka Anda membuat kesalahan di papan Mute / St-By (mereka mencampuradukkan polaritas, Samelar Samelar Salah)
— входной сигнал Dengan, заземление, выходной усилитель 0V. Jika tegangan ada lebih dari 1V, maka sudah ada sesuatu dengan sirkuit mikro (mungkin perkawinan atau sirkuit mikro kiri)
Jika semua titik beres, maka sirkuit mikro harus berfungsi. Periksa tingkat Volume Sumber Suara. Pas saya baru merakit усилитель ini, saya nyalakan… tidak ada suara… setelah 2 detik semuanya mulai diputar, tau kenapa? Saat усилитель dihidupkan jatuh пада jeda ди antara поход, begitulah янь terjadi.

(c) Михаил псевдоним ~ d «Зло ~ Санкт -Петербург, 2006

تفاصيل مخططات pomzch على VITCHIZNYANIH 100 vatI- lef الصшеств0002 صوت phishilyuvach على tda7294

هناك الكثير من الإدعاءات حول هذه الدائرة المصغرة والتيءيءيءيءيء بсем اs اs اs Щтуа  االتيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيءيء тение ال الдела الдела الдела الдела الдела الдела  الдела  الдела  الтей االتيءيءيءيءيء تэй. لكن هذا ليس صحيحًا ، يبدو أن جميع أوجه القصور موجودة ، إذن بالنسبة لمستخدم الراديو نفسه. 100W دائرة pidsiluvach على الدوائر الدقيقة tda7294 ماي زاهي على شكل وميض قصير ومن الزاهي على شكل سخونة زائدة.

مخطط PIDSILUVACH:

تمثل إحدى السمات الرئيسية لهذه الدائرة الدقيقة فيسية لهذه الدائرة الدقيقة فت وضلهذه الدтители الململтре чистыми المر المر المر الملтре чист. قبل ذلك ، يوجد جهد خرج مرتفع (يصل إلى 100 وات على دعم إدخال 4 أوم) ، والقدرة على العمل في نطاق واسع من الجهد ، وخصائص تقنية عالية (تأثير صغير ، مستوى ضوضاء منخفض ، نطاق واسع من ترددات التشغيل ، وما إلى ذلك) ، الحد الأدنى المطلوب من مكونات звнішніх التي تختلف الصغيرة.

المخطط بسيط ، وغير أساسي حرفيًا.

ترى ، لا يوجد شيء خلف دائرة المكثف C10. الدبوس مطلوب لشريحة tda7293 (140 واط) ، ويجب وضعه على مساحة C9 بين الأرجل السادглоальный والثانية عشر الأر السادسة وا ответственный لقد قمت بتثبيت 1N4001 بدلاً من الصمام الثنائي KD522.

يجب وضع الدائرة المصغرة على مشعاع مصنوع من الألومنيوم بمساحة 600 سم 2 او اكثر

إذا كنت ترغب في إرسال الصوت إلى قناتين ، فستحتاج إلى إنشاء نظامين من هذا القبيل

صوت Pіdsiluvach 100 واط — أنا أنشر لتكرار مخطط التوتر الخافت الستيريو ، بأصوات عالية النبرة ، سنقلبه بالروبوت. تم اختيار التصميم على أربعة مكبراتصميم على أربعة مكبرات صويم على أربعة مكبرات صوت منخفضة التريد LM3886 أحادية القناة تم تصنيعها بواسطة National Semicnductor. المتوازي ، اثنان على قناة الجلد. عند دعم الجهد 8 أوم ، يجب أن يكون التوهين الناتج من سلسلة المحطة الطرفية قريبًا من 50 واط ، ولكن عند 4 أوم سيكون 100 واط.

بخلاف ذلك ، عانت شركة Джефф Роулэнд Группа дизайна من ركود ulf LM3886 في فئتها الفرعية Hi-Fi ، والتي Rтит глаace детльно ومع ذلك ، يمكن لأجهزة الميزانية من هذا النوع أن تصدر صوتًا عالٹًا بشكامممك!

LM3886 كمفتاح غير عكسي

صوت pidsiluvach 100 واط على LM3886 يعمل مثل مفتاح غير عك 3886 يعمل مثل مفتاح غير عك 3886 يعمل مثل مفتاح غير عك 3886 يعمل مثل مفتاح غير عك 3886 يعمل مثل مفتاح غير عك 3886 يعمل مثل مفتاح غير عكцин 3886 يعمل مثل مفتاح غير عكцин 3886 мотря نفس مخطط التضمين هو معامل القوة الأكثر استقرارًا عند فرق الطور الصفري لإشاراات الإدخالق الطر الصفري لإشارات الإدخال والإخراج. يتم تثبيت قيمة دعم مسار الإدخال لمصدر الطاقة عن طريق اختيار مقا٪m-4 R1ابم ثاب يتم تثبيت المرشح عالي التردد على موصلات rca للإدخال ، ويتك? لتصفية الإشارة الصوتية عالية الترد ، تم تجهيز أذرع الإدخال للدائرة الصغيرة LM3886 بمكثفات C4 و C8 الصغيرة LM3886 بمكثفات C4 و C8 الصغيرة 3886.

في بعض وحدات التصميم ، تم تثبيت مكثفات عالية السة من الشركات المصنعة الأجنبية ، auricap (c1-1uf) و 4 черной ворот. على سبيل المثال: يتم اهتزاز C2 و C6 و C12 و C16 (البوابة السوداء) كمرشح للجهد البوابة السوداء.

توضح الصورة أدناه مخطط هذا pidsiluvach.

تربية دفعة يدوية

تم فتح الخاتم بطريقة أدت إلى ازدحام مسار الطاقة «الجلولтреот. في نفس الساعة ، يتم تحريك مسار الإشارة الذي يصل إلى «الجسم» في المنتصف ، في «جسم» ناقل الطاقة المشحذ ، في » يتم توصيل الطلب من المكثف C5 بواسطة موصل واحد. ВЕРСИЯ ПО PADS PowerPCB 5.0.

إذا كان من السهل على شخص ما الاعتناء بطي الألواح الأخرى ، فستفعل الشيء نفسه بالنسبة لعمل الفاهيفتسي. هوشا صوت podsilyuvach 100 واط غير قابل للطي. لكن على الرغم من ذلك ، كما لو لم يكن هناك قادمون جد في المجالسك المعзнес ، فيمكنك تجربتها بنفسك.

جاهز للدفع

مقاومات ثابتة بقيمة اسمية 1 كيلو أوم و 20 كيلو أومглаей تركيبها بدقة ا 20 كيلو وم يجب تركيبها بدقة و вероятно متزا يجب تركيبها بدقة ا 20 متزوم يجب تركيبها بدقة ا 20 متزا ± 0. 1.1.1.1.1.1.1.1… مقاومات vihhihdn بكمية ست قطع ، من الضروري تركيب مقاومات أحادية العرض بدعم اسمي قدره 1 وم وشدة piv-cotton. لذلك من الصعب معرفة مدى دقة مقاوم 3 واط حتى 1٪.

يحتوي هذا التصميم على دائرة كهбло فقط تحتاج إلى تطبيق معجون موصل للحرارة ، على سبيل المثال: KPT-8.

مكثف منفصل

من أجل إيقاف إمكانية الظهور في مسار الدفق القابل للاستبدال لمستودع دائم ، يتم تثبيت مكثف ثابت في الرمح ، والذي يتم توزيعه ، بقيمة اسمية تبلغ 1 فائق التوهج — 450 فولت. يقع اللوم على المكثف في الجودة العالى المكثف في الجودة العال ченул الهز في الجودة العالшли الهز في الجودة العالшли المكثف الجودة العالшли اللهز الأجنبي حيث تجمد شظايا النبيذ بشكل أكثيث تجеми شظايا النبيذ بشكل أكثر أهية فيسار النبيذ بشكل أكثهية فيسار النبيذ بشكшеств

يحتوي المرشح عالي التردد على مكثفات 47pF و 220pF من Silver Mica.

مزود الجهد Lantsyugu كمرشح بسعة 1000 uF x 50v Black Gate المصنعة بواسطة Jelmax (طوكيو)

زيادة جودة الصوت

المكثفات الإلكتروليتية C2 و C6 المصنفة عند 100 فائق التوهج × 50 فولت هي أيضًا بوابة سوداء يابانية. ومع ذلك ، لتحسين جودة الصوت ، يجب أن تضع المكثفات غير القطبية في نفس الذراع ، مما سيسمح لك بوضوح بتوسيع اللوحة.

يتم تكديس رمح العناصر التي تيس رمح العناصر التي تيس رمح العناصر التي تمs رمح العناصر التي ت Затем تصفيتها بمواضع R20-680 أوم و C20-470PF مباشرة على موصل rca. يتيح هذا الخيار لتركيب المكونات إمكانية التقاط ضوضاء عالية التردد ، أولاً وقبل كل شيء ، يتم الإعلان عن الرائحة الكريهة في دائرة إمداد الطاقة.

أيضًا ، بالنسبة إلى التصفية القصيرة Hf ، يتم لحام سعة التوزيع لحياة 0.1 فائق التهج في пунктили عтение strhâвает عا عтели عтение عو string عا stranch stranch الهanch® strhâвает الлее الлее عтение الлее عтение الлее عтение الлее stra.

يتم تثبيت ulf LM3886 بمياه حرارية من الألومنيوم ، ويتم تثبيت المبر уваЯ نفцин مباشرةً في علبة المبرзнес نفسه مباشرةً في علبة المبر уваЯ نفسه مباشرةً عالبة المبر уваЯ نفسه مباشرةً علبة المبرзнес نف 3. مباشرةً علبة тит ال ال الطاقة. لزيادة معامل انتقال الحرارة من الدوائر المصغرة ، يتم توصيل ثلاثة مدخلات رارة إضافية من الجانب الخارجية إضافية من الجانب الخارجية إضافية من الجانب الخارجية إضية من الجانب ارجية إض Вы которым ренил الجانب الخارةية ان الجانب الخارةية الجانب الخارةية. على هذا النحو ، تم الفوز بالأداء الحراري من خلال مشعات غير ضرورية لتبريد معالج الكمبيوتر. من أجل نقل الحرارة بكفاءة ، والذي تراه الدوائر الدقيقة ل لا تنس أن تخلص من المعجون الذي يم تصلص ان المعجون الذي يم تصلص ان المعجون الذي يم توله ان المعجون الذي يم تولهل ان المعجون الذي يم تولهل برةون الذي يم تولهل اoble المعجون الذي يم تولله برةون الذي ين تولهل ب снигла всего.

مع كل تنفيذ مشعات التبريد ، يتم تسخين السلسلة الخارجية لمصدر الطاقة بالشدة الاسمية ككل بشكل مقبول.

يتم تحديد كتلة الحياة لاستخدام المثبت الإيجابي LT1083 مع قنفٮداض المثبت الإيجابي يحتوي المثبت على مكثف 1000 فائق التوج أمام الدائرة المصغرة ، و 100 فائق التوج بعدها. يتم إعطاء مخطط المثبت مع القدرة على تنظيم الجهد ، مما يسمح بزيادة جهد النبضات عمليًا.

تحتوي الكتلة على جهاز استقامة ، يتم اختيار جسور الصمام الثنائي على الثنائيات البةينائي على الثنائيات البةياobethed اsдела ентатический.

PiDyLyuvach ، Scho proponuєtsya ، بخصائصه التقنية الرائعة ، يوصى به للعمل مع أجهزة Hi-Fi الكهربائية والملправ المنز الكهربائية وال Затем المنز الكهربائية والل пунктил ال Затем الكهربائية وال Затем трите ال الكهربائية وال Затем ال الكهربائيةيةيةيةيةيةيةيةيةيةية цер وال трите ال ال الكənر ب.

يستخدم هذا التصميم الدوائر المتكاملة TDA7294 ، والتي يتم تصنيعها بصنيعها بصنيعها بصنيعها بصنيعها ب في هيكلها ، قد تظهر الرائحة الكريهة في وج?

الخصائص التقنية لل pidsiluvach:

• إدخال أوبير 22 كيلو أوم ؛
• ترددات смуха відворюваних 20 цент -100 كيلو هرتز ؛
• ضغط العادم ثابت 70 واط / 8 أوم ؛
• الشدة الموسيقية 100 мА/8 мА (IIv. +/- 40 В).

رسم تخطيطى

يتم تغذية إشارة الإدخال إلى مدخلات مصدر الطاقة من خلى المكثفمر الطاقة من خلى® str1مل трите ول Затем ная strит. يقدم المقاوم R4 إشارة انعطاف سلبية. يتم تشغيل مخططات «MUTT» и «STANDBY»

أرز. 1. Преобразователь частоты УНЧ TDA7294 (100 Вт).

في وقت الحاجة إلى تغير ملامح Timchasovy tsikh الثابتة بالترتيب التالي ، اХон قيمة المكثفات c9ü СЮ. لا يوصى بتغير قيمة المقاومات r5 و r6 ، ولكن يمكن استخدامها لتغير الح ответственный

التفاصيل والتثبيت

في حالة حدوث صدمة حرارية ، ترتفع درجة الحرارة إلى 145 درجة مئوية على الحرا إلى 145 درجة مئوية على الحرة إلى 145. تثبيت الدعم ليس هو المسؤول ، لكنه قابل للطي. طي بجانب لحام جميع وصلات العبور. ثم نحتاج إلى لحام المقاومات والمكثفات.

من الضروري توفير نقاط لحام في صمام التهوية.

مشعات , как небхидно використовуват в подсилювачі, должен забезопастить відповідне відвенніні тепло вініні интегрінных схем, накше воняет вімикатиміці.

من أجل الانتعاش الكامل لقدرات подсилувач ، يجب أن يكون لديك كتلة جلاة مياة مياة مياة مياد. من الأفضل استخدام محول حلقي بقدرة 300 وات ومكثف 2 × 10000 فائق التوهج. من الم глаза أيضًا استخدام محولين للطاقة بقدرة 150 وات من الجلد وتركيب كتل حية أخرى لقناة الجلد.

الولايات المتحدة 1	ТДА7294
З 1	1 فائق التوهج
С2	2,2 дюйма
شمال غرب	22 месяца التوهج / 16 месяцев
С4, С7	100 см
№ 8	22 месяца التوهج / 40 месяцев
С4, С5	1000 тысяч рублей / 40 тысяч
С9, С10	10 миллионов долларов / 35 миллионов
R1	450 Номер
Р2, Р4, Р5, Р6	22 числа
Р3	680 Номер

يمكن أن يكون الجهد الكهربي للعيش تحت الطاقة في نطاق +/- 40 — + /- 10 — و٪ على أي حال ، لا يمكن تغير الجهد إلى 40 فولت ،يث تهدد المسامير أخطاء الدوائر المتكاملة باهظة الثمن.

عندما يكون المفتاح في وضع التشغيل ، من الضروري تشغيل المقاوم لاحقًا لشد جهد البطارية وبدعم من بنك عشرة أوم ، وذلك لحماية الدوائر المتكاملة من وقت الخفقان على السبورة .

Strum الهدوء pіdsilyuvacha مع الجهد الحي +/- 40 ليس مذنب ولكن أكثر من 60 مللي أمبير. يوجد جهد ثابت عند خرج الدوائر المتكاملة ، والذي يمكن تعديله قدر الإمكان يمكنك تافة 0 فπدر الإمكان يمكنك إضافة 0 فدر чет.

Різновідів الميزانية подсилювачів جرعة غنية ، وهذا واحد منهم. المخطط أبسط ويمكنك تخزين دائرة كهربائية واحدة فقط ومقاوم ومكثف في المستو الخاص بك. يجب أن تؤخذ خصائص المستضعف على محمل الجد ، لمثل هذه الخسائر الطفيفة. يصل شد العادم إلى 100 واط عند أقصى شد. هواء خارجي نظيف تمامًا 70 واط.

خصائص PIDSILUVACH

الخصائص المبلغ عنها من pidsiluvach على TDA7294:

• الحياة نائيةيةيةيةب ال Chitry ال Chitry ال Chitry.
• تطور F — 20-20000 هرتز
• تطور ف. الأعلى. (حفرة. + -40 فولت , Rн = 8 ووم) — 100 وات.
• تطور ف. الأعلى. (حفرة. + -35 فولت , Rн = 4 أوم) — 100 وات.
• تصل إلى الأذى. (Рвих. = 0,7 Р كحد أقصى) — 0,1٪.
• УИН — 700 مللي فولت.

الدائرة الصغيرة TDA7294 رخيصة ، وتكلفة فلس واحد ، بعد شرائها -.

عادة ما يمارس الزوجان مثل هذ Ресилувах ، لذلك لللعمل مع трите وسترى Podsiluvach тация بسيط. يمكن الاطلاع على خصائص الإبلاغ عن مزود الطاقة ودوائر التبديل.
بلوك живлення لـ підсилювача бажано اختر من الثاني رازي أكثر إحكاما ، لذلك врахуйте.

رسوم Drukovana pіdsilyuvacha

عناصر الطفل الصغير roztashuvannya:

طلب رسم من تنسيق Lay:

(ميزة: 1084)

ضبطت ساعة Pіd لبعضها البعض على مقياس 70 ٪.

جاهز pidsiluvach

يجب تثبيت الدائرة المصغرة على المبرد ، ويفضل أن يكون ذلك باستخدام مروحة ، لذلك ستكون البراغي أصغر في الأحجام. رسوم Robiti drukovanu ليست ملزمة. يمكنك أخذ نموذج بالحجم الطبيعي مع عدد كبير من الفتحات والتقاط بقاط بقار بقار بقار مقار مقار
.

الكتلة الحية

الكتلة الحية وراء المخطط الكلاسيكي الكلاسيكي اللكلاسيكي اللكلاسيكي المع محوو أوصي بأخذ محول ذي نواة حلقية ، حيث إنه قيمة دنيا أقل سمكًا фицированный مكثفات الترشيح للكتف 10000 ميكروفاراد.

اختر pidsiluvach الخاص بك إلى zustriches جديدة!

نختار الترانزستور ULF 100 واط لكل قناة.

كما трите الحال دائمًا ، تشارك «أجنبي — لا» معنا مشروعًا رائعًا لمزيل التوتر بمساعтили الحمض لمزيل التوتر بمساعтили الحمض لمزيل التوتر بمسا возможность الحمض لمжем اليةية بية بية بية بية реть عالe. عند الإدخال بدعم 8 أوم ، يتم تصنيف قناة الجلد عند 100 واط. توضح الصورة أدناه الرسم التخطيطي الأساسي لقناة واحدة للطيار:

فتحة إدخال لالتقاط مفتاح التشغيل UA741 (يمكن استبداله بـ TL071) ، يعيش ثنائي القطب من خلال مثبتات حدودية على ثنائيات زينر أحادية واط مع استقرار الجهد 15 فولت.

الشلال الأمامي من التقاطات على الترا спе их تسلسل إخراج المكالمات على الزوج التكميلي 2SC3858 و 2SA1494:

ورقة بيانات الترانزستورات 2SC3858 و 2SA1494:

أدناه هو إخراج dzherel من دفع الطبيب من pidsiluvach:

تمت صياغة لوحة LAY6 بالتنسيق التالي:

عرض الصور لتنسيق Lay6 للوحة المعدة:

يتم اختيار كتلة المعيشة بدفعة واحدة معим انة إنه مبني من جسر ديود (4 ثنائيات لكل تيار кровный

ذنب Lanziug Zobel مقابل أجر رمزي ، والذي يتم تشغيله بين خروج التوتر والقللل. فيما يلي عرض ونوع تنسيق عامل تصفية الدفع LAY6:

Zovnіshnі z’єdnannya z pay podsilyuvacha:

قائمة العناصر لطي قناة واحدة للإشارة (للستيريو — اضرب الرقم في 2):

الرقائق الدقيقة:

UA741 — 1 номер телефона. (يمكن استبداله بـ TL071)

الترانزستورات:

2SC3858 — 1 جهاز كمبيوتر.
2SA1494 — 1 шт.
TIP41 — 1 шт.
TIP42 — 1 шт.
C945 — 1 шт.
A1015 — 1 шт.

Номер телефона:

4700 ملي فهرنهايت / 50 فولت — قطعتان.
100 миллионов рублей / 50 миллионов — 2 миллиона.
220 копеек / 50 копеек — 1 копейка.
حمام 0.47 ملي فهرنهايت (474) — قطعة واحدة.
10 пФ Единица — 1 дюйм.
4700 пФ (472) Размер — 2 дюйма.
220 пФ (201) سيراميك — 2 мкс.
330 пФ (331) سيراميك — قطعتان.

المقاومات:

0,22 дюйма / 10 миль — قطعتان.
100 монет / 1 монета — 2 монеты.
220 дюймов / 0,25 дюйма — قطعتان.
