Пв 1 кабель. Провод ПВ-1 (ПуВ): характеристики, применение и преимущества установочного кабеля — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое провод ПВ-1 (ПуВ). Каковы его основные технические характеристики. Где применяется провод ПВ-1. Какие преимущества имеет этот тип установочного кабеля. На что обратить внимание при выборе и монтаже провода ПВ-1.

Содержание

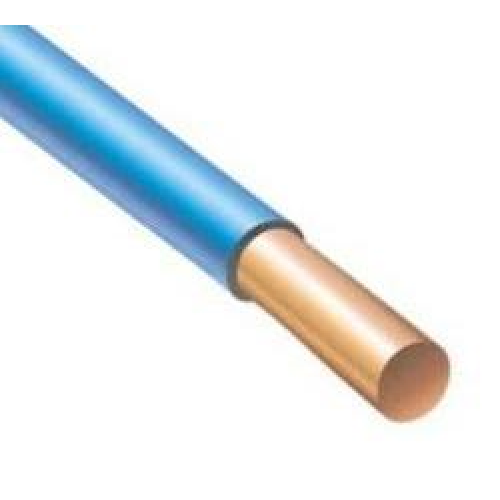

Что представляет собой провод ПВ-1 (ПуВ)

Провод ПВ-1, также известный как ПуВ — это одножильный установочный провод с медной токопроводящей жилой и изоляцией из поливинилхлоридного (ПВХ) пластиката. Данный тип кабеля широко применяется для стационарной прокладки электрических сетей в зданиях и сооружениях.

Основные характеристики провода ПВ-1:

Номинальное напряжение: 450/750 В
Допустимое постоянное напряжение: до 1000 В
Сечение жилы: от 0,5 до 95 мм²
Изоляция: ПВХ пластикат различных цветов
Температура эксплуатации: от -50°C до +70°C
Срок службы: не менее 15 лет

Области применения провода ПВ-1

Провод ПВ-1 (ПуВ) используется в следующих сферах:

Прокладка стационарных силовых и осветительных сетей в жилых и общественных зданиях

Монтаж внутренних электроустановок
Подключение электрооборудования, станков и механизмов
Прокладка в стальных трубах, коробах, на лотках
Скрытая проводка под штукатуркой

Провод ПВ-1 подходит для большинства типовых электромонтажных работ в помещениях. Его универсальность и доступность делают его одним из самых популярных видов установочных проводов.

Технические характеристики провода ПВ-1

Рассмотрим подробнее основные технические параметры провода ПВ-1:

Конструкция

Токопроводящая жила: медная однопроволочная круглого сечения
Изоляция: ПВХ пластикат
Количество жил: 1

Электрические характеристики

Номинальное напряжение: 450/750 В
Испытательное напряжение: 2500 В
Электрическое сопротивление изоляции при 20°C: не менее 1 МОм·км

Температурные режимы

Диапазон рабочих температур: от -50°C до +70°C

Максимальная температура нагрева жилы: +70°C
Минимальная температура монтажа: -15°C

Механические характеристики

Минимальный радиус изгиба: 10 наружных диаметров провода
Стойкость к механическим воздействиям: удары, вибрация, изгибы

Преимущества использования провода ПВ-1

Провод ПВ-1 обладает рядом важных преимуществ:

Высокая электрическая прочность изоляции
Хорошая гибкость и удобство монтажа
Широкий диапазон рабочих температур
Стойкость к воздействию влаги и ультрафиолета
Не распространяет горение при одиночной прокладке
Доступная цена по сравнению с многожильными кабелями

Эти качества делают провод ПВ-1 оптимальным выбором для большинства типовых электромонтажных работ в жилых и общественных зданиях.

Особенности выбора и монтажа провода ПВ-1

При выборе и монтаже провода ПВ-1 следует учитывать несколько важных моментов:

Правильно подбирать сечение провода в зависимости от нагрузки
Учитывать цветовую маркировку изоляции для разных цепей
Соблюдать минимальный радиус изгиба (10 диаметров провода)
Не допускать механических повреждений изоляции при монтаже
Использовать соответствующие способы прокладки (в трубах, коробах и т.д.)
Проводить монтаж при температуре не ниже -15°C

Соблюдение этих правил обеспечит надежную и безопасную эксплуатацию электропроводки на основе провода ПВ-1.

Сравнение провода ПВ-1 с другими типами кабелей

Как провод ПВ-1 соотносится с другими распространенными типами установочных проводов и кабелей?

ПВ-1 vs ПВ-3

Основное отличие — в конструкции жилы:

ПВ-1: однопроволочная жила
ПВ-3: многопроволочная жила повышенной гибкости

ПВ-3 лучше подходит для мест с частыми изгибами проводки.

ПВ-1 vs NYM

NYM — это многожильный кабель с дополнительной защитной оболочкой. По сравнению с ПВ-1 он:

Обеспечивает лучшую механическую защиту
Подходит для открытой прокладки
Имеет более высокую стоимость

ПВ-1 vs ПУНП

ПУНП — плоский провод с двумя изолированными жилами. В отличие от ПВ-1:

Содержит сразу два проводника
Удобен для прокладки по плоским поверхностям
Имеет ограниченный диапазон сечений

Выбор конкретного типа провода зависит от условий прокладки и особенностей проекта электроснабжения.

Нормативные требования к проводу ПВ-1

Провод ПВ-1 производится в соответствии с рядом нормативных документов:

ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно»
ТУ 16-705.501-2010 «Провода и кабели с поливинилхлоридной изоляцией для электрических установок»

Эти стандарты определяют требования к конструкции, электрическим параметрам, механическим свойствам и методам испытаний провода ПВ-1. Соответствие данным нормативам гарантирует качество и безопасность продукции.

Какие основные требования предъявляются к проводу ПВ-1?

Электрическое сопротивление токопроводящей жилы
Толщина и целостность изоляции
Электрическая прочность изоляции
Стойкость к механическим воздействиям
Пожаробезопасность
Стойкость к воздействию внешних факторов (температура, влажность)

Соблюдение этих требований обеспечивает надежность и долговечность электропроводки на основе провода ПВ-1.

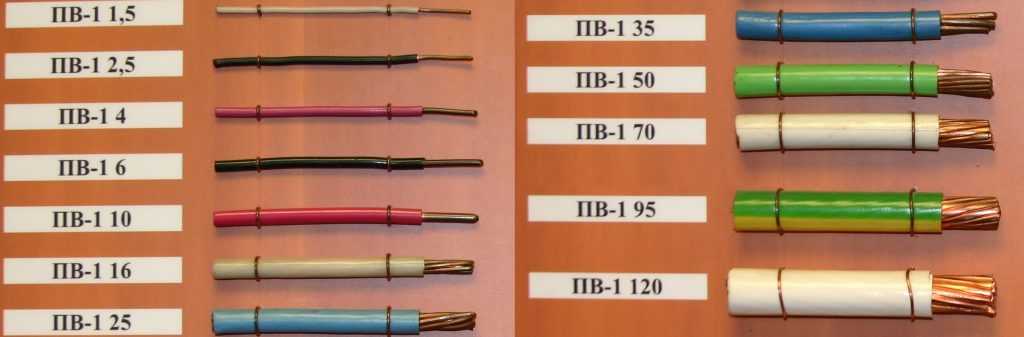

Особенности маркировки провода ПВ-1

Маркировка провода ПВ-1 содержит важную информацию о его характеристиках. Что означают различные элементы маркировки?

ПВ — провод в поливинилхлоридной изоляции

1 — класс гибкости жилы (однопроволочная)
Цифра после тире — сечение жилы в мм² (например, ПВ-1 2,5)
Буква в конце — цвет изоляции (к — красный, с — синий, ж — желтый и т.д.)

Пример полной маркировки: ПВ-1 2,5 к — провод с ПВХ изоляцией, однопроволочный, сечением 2,5 мм², красного цвета.

Правильное понимание маркировки позволяет точно идентифицировать характеристики провода и использовать его в соответствии с проектом электроснабжения.

Кабель ПВ1

1
0.5 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
2
0.5 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
3
0.5 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
4
0.5 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
5
0.5 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
6
0.5 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
7
0.5 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
8
0.5 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
9
0. 5 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
10
0.75 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
11
0.75 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
12
0.75 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
13
0.75 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
14
0.75 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
15
0.75 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
16
0.75 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
17
0. 75 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
18
0.75 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
19
1.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
20
1.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
21
1.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
22
1.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
23
1.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
24
1.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
25
1. 0 КЧ
Цена скрыта

Под заказ
кмВ корзину км добавлено в корзину
26
1.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
27
1.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
28
1.5 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
29
1.5 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
30
1.5 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
31
1.5 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
32
1.5 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину

33
1. 5 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
34
1.5 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
35
1.5 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
36
1.5 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
37
10.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
38
10.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
39
10.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
40
10.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
41
10. 0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
42
10.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
43
10.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
44
10.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
45
10.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
46
120.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
47
120.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
48
120.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
49
120. 0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
50
120.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
51
120.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
52
120.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
53
120.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
54
150.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
55
150.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
56
16.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
57
16. 0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
58
16.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
59
16.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
60
16.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
61
16.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
62
16.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
63
16.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
64
16.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
65
185. 0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
66
2.5 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
67
2.5 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
68
2.5 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
69
2.5 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
70
2.5 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
71
2.5 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
72
2.5 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
73
2. 5 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
74
2.5 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
75
240.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
76
240.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
77
240.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
78
240.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
79
240.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
80
240.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
81
240. 0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
82
25.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
83
25.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
84
25.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
85
25.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
86
25.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
87
25.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
88
25.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
89
35. 0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
90
35.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
91
35.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
92
35.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
93
35.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
94
35.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
95
35.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
96
35.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
97
4. 0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
98
4.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
99
4.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
100
4.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
101
4.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
102
4.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
103
4.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
104
4.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
105
4. 0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
106
50.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
107
50.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
108
50.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
109
50.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
110
50.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
111
50.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
112
50.0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
113
50. 0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
114
50.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
115
6.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
116
6.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
117
6.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
118
6.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
119
6.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
120
6.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
121
6. 0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
122
6.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
123
6.0 СЕР
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
124
6.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
125
70.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
126
70.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
127
70.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
128
70.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
129
70. 0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
130
70.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
131
95.0 Б
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
132
95.0 БЦ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
133
95.0 Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
134
95.0 З
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
135
95.0 З-Ж
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
136
95.0 К
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
137
95. 0 КЧ
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
138
95.0 С
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину
139
95.0 Ч
Цена скрыта
Под заказ
кмВ корзину км добавлено в корзину

Провод ПВ-1

Главная / Каталог продукции / Кабельная продукция / Провода установочные (АПВ, АППВ, ПВ, ППВ, ПВС) / Провод ПВ-1

Стандарт: ГОСТ 6323-79, МЭК 60227

Область применения:

Провода применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 Вольт (U0/U=450/750 V) частотой 400 Гц или постоянное напряжение до 1 000 Вольт.

Провода изготавливаются для эксплуатации в районах с умеренным, холодным (ПВ-ХЛ), тропическим и морским климатом, в том числе для судов неограниченного района плавания. Провода предназначены для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например, в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции. Провода могут использоваться в качестве встроенных элементов внутри комплектных изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах (например, внутри радиоэлектронной аппаратуры). Провода марки ПВ1 предназначены для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей; провода марки ПВ2 и ПВ3 предназначены для монтажа участков электрических цепей, где возможны изгибы проводов; провода марки ПВ4 предназначены для монтажа участков электрических цепей, где возможны частые изгибы проводов.

Конструкция.

Токопроводящая жила – у проводов марки ПВ-1 – медная, однопроволочная или многопроволочная, класса 1 – для сечений от 0,5 до 10 мм2 вкл. , класса 2 – для сечений от 16 до 95 мм2 вкл. по ГОСТ 22483.

– у проводов марки АПВ – алюминиевая, однопроволочная или многопроволочная, класса 1 – для сечений от 2,5 до 16 мм2 вкл., класса 2 – для сечений от 25 до 120 мм2 вкл. по ГОСТ 22483.

Изоляция – из ПВХ-пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку.

Технические характеристики.

— Вид климатического исполнения – ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.

— Провода стойки к воздействию температуры окружающей среды от –50°С до +70°С.

— Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35°С.

— Провода стойки к воздействию плесневых грибов.

— Провода стойки к воздействию механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.

— Провода не распространяют горение.

— Монтаж проводов должен производиться при температуре не ниже –15°С.

— Радиус изгиба при монтаже – не менее 10 диаметров провода.

— Длительно допустимая температура нагрева жил – не более +70°С.

— Строительная длина проводов – не менее 100 метр

— Срок службы проводов – не менее 15 лет.

Таблица размеров:

Сечение, кв.мм	Число и диаметр проволок, шт. х мм	Масса провода, кг/км	Номинальный наружный диаметр, мм	Максимальный диаметр, мм
0,5	1×0,80	8,1	2	2,4
0,75	1х0,98	10,8	2,2	2,6
1	1х1,13	13,4	2,3	2,8
1,5	1х1,38	19,5	2,8	3,3
2,5	1х1,75	30,1	3,4	3,9
4	1х2,22	44,8	3,8	4,4
6	1х2,72	63,7	4,3	4,9
10	1х3,52	105,9	5,5	6,4
16	7х1,70	171,8	7,1	8
25	7х2,14	269,8	8,8	9,8
35	7х2,50	363,9	9,9	11
50	19х1,80	521,8	11,8	13
70	19х2,14	716,7	13,5	15
95	19х2,50	964,6	15,7	17

Провод ПВ1 6,0 — Цены, диаметр, вес и др.

характеристики

Кабельная энциклопедия → Провода установочные → Провод ПВ1

ГОСТ 6323-79

ПВ1 1,0

ПВ1 10

ПВ1 2,5

ПВ1 35

Расшифровка

6,0

провод
изоляция из ПВХ пластиката
1 класс гибкости провода
номинальное сечение жилы 6,0 мм²

Конструкция

1. Одна однопроволочная медная токопроводящая жила номинальным сечением 6,0 мм², соответствующая 1 классу по ГОСТ 22483-2012.

2. Одно- или двухслойная изоляция из ПВХ пластиката суммарной номинальной толщиной 0,8 мм.

Технические характеристики

Номинальное переменное напряжение	450/750 В частотой до 400 Гц
Номинальное постоянное напряжение	1000 В
Испытательное переменное напряжение	2500 В частотой 50 Гц
Время выдержки при испытании	15 мин
Длительно допустимая токовая нагрузка	50 А
Сопротивление изоляции при 20 °С	не менее 1 МОм·км
Сопротивление изоляции при 70 °С	не менее 0,007 МОм·км
Строительная длина	не менее 100 м
Маломеры в партии	не более 20% кусками от 20 м
Допустимая температура нагрева жил	70 °C
Минимальный радиус изгиба	10 наружных диаметров
Диапазон рабочих температур	−50. ..+70 °C
Срок службы	не менее 15 лет с даты изготовления

Массо-габаритные характеристики

Расчетная масса (вес)	65,0 кг/км
Наружный диаметр	4,9 мм
Минимальный барабан	№ 6 — 1650 м № 8 — 2080 м № 8а — 3600 м
Макс. длина в бухте	769 м
Калькулятор массы	км → 0 кг

Купить из наличия

ПВ1 6,0	Красноярск	36,227	км
ПВ1 6,0	Москва	21,778	км
ПВ1 6,0	Волгоград	12,169	км
ПВ1 6,0	Екатеринбург	10,479	км
ПВ1 6,0	Тюмень	10,254	км
показать ещё 16 ↓
ПВ1 6,0	Пермь	7,977	км
ПВ1 6,0	Санкт-Петербург	6,062	км
ПВ1 6,0	Челябинск	4,371	км
ПВ1 6,0	Нижний Новгород	2,746	км
ПВ1 6,0	Самара	2,700	км
ПВ1 6,0	Саранск	1,850	км
ПВ1 6,0	Архангельск	1,680	км
ПВ1 6,0	Ярославль	1,407	км
ПВ1 6,0	Хабаровск	0,876	км
ПВ1 6,0	Омск	0,569	км
ПВ1 6,0	Кирово-Чепецк	0,345	км
ПВ1 6,0	Павлодар	0,334	км
ПВ1 6,0	Ижевск	0,318	км
ПВ1 6,0	Йошкар-Ола	0,148	км
ПВ1 6,0	Уфа	0,026	км
ПВ1 6,0	Набережные Челны	0,009	км

Посмотреть поставщиков

Производители

ТОО «K.

AZ TEL», Шымкент

ООО «Кабельный завод «Алюр», Великие Луки

ОАО «Беларускабель», Мозырь

ООО «Завод «БелРоскабель», Минск

ООО «УК «Кавказкабель», Прохладный

показать ещё 12 ↓

ТОО «КазЭлектроМаш», Семипалатинск

АО «Казэнергокабель», Павлодар

ООО «ККФ», Красноярск

ООО «Межрегиональная торгово-промышленная компания», Брянск

ООО «Озерский кабельный завод», Озерск

ООО «Промстройкабель», Трёхгорный

ООО «Рыбинсккабель», Рыбинск

АО «Самарская кабельная компания», Самара

ООО «Сарансккабель», Саранск

ОАО «Щучинский завод «Автопровод», Щучин

ООО «Энергокомплект МФ», Домодедово

ТОО «Юг-ЭлектроКомплект», Алматы

Цены из заявок

Уже 30 дней нет предложений на ПВ1 6,0.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для ПВ1 6,0. Попробуйте подобрать муфту по характеристикам.

Провод установочный ПуВ (ПВ-1) | ООО «Прогрессив Северо-Запад»

Установочный провод ПВ-1 (ПуВ) используется для прокладки стационарных сетей в зданиях и помещениях.

Провод ПуВ (ПВ-1) рассчитан на напряжение 450 В, выдерживает напряжение до 1000 В.

Расшифровка названия:

Пу — провод установочный

В — Изоляция ПВХ

Технические характеристики соответствуют ГОСТ 6323–79, изоляционное покрытие – не поддерживающий горения ПВХ. Максимальный изгиб провода ПуВ – до десяти диаметров.

Рекомендуется проводить монтаж в специальных пластиковых трубах.

Срок службы не менее 15 лет со дня изготовления
Температура эксплуатации от -40°С до +70°С.

ПВ-1 — провод силовой установочный с однопроволочной медной жилой в ПВХ изоляции.

С 2011 года в связи с вступлением в действие нового ГОСТ-Р 53768-2010, провод ПВ1 был переименован в ПуВ — характеристики и конструкция не изменились.

Цена провода ПВ-1 зависит от стоимости меди применяемой в его изготовлении, текущая цена указана в разделе прайс-лист.
Скидка на провод ПВ1 предоставляется от объема заказа, окончательную стоимость провода ПВ1 уточняйте у менеджера.
Купить провод ПВ1 могут физические и юридические лица по наличному и безналичному расчету, отгрузка складского провода ПВ-1 производится в течение одного дня после оплаты.

Технические характеристики провода ПВ-1:

Климатическое исполнение УХЛ, категория размещения вторая по ГОСТ 15150-69.
Температура эксплуатации провода ПВ1 от -49 до +64.
Провод ПВ-1 стойкий к воздействию повышенной относительной влажности воздуха до 98% при температуре до 35 градусов Цельсия.
Монтаж провода ПВ1 без предварительного подогрева производится при температуре не ниже -14 градусов. Минимальный радиус изгиба провода ПВ-1 — 20 миллиметров.
Провод ПВ1 распространяет горение при одиночной прокладке.
Длительно допустимая температура нагрева жилы провода ПВ-1 не более 69 градусов.
Срок службы не менее 20 лет с даты изготовления.

Конструкция провода ПВ-1:

1) Жила — медная однопроволочная сечением 0,5 квадратных миллиметров.
2) Изоляция — из ПВХ пластиката различной расцветки (белый, красный, голубой, желто-зеленый, черный).

Применение провода ПВ1:

Провод ПВ-1 применяется для электрических установок при стационарной прокладке в силовых сетях, для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450 Вольт номинальной частотой до 400 Герц.
Провод ПВ1 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей.

Провод установочный (ПВ-1) «ПуВ».

ПуВ – Провод Установочный с медными однопроволочными токопроводящими жилами,

с однослойной изоляцией из Поливинилхлоридного (ПВХ) пластиката.

Варианты цветов изоляции: белый, синий, коричневый, желто-зеленый, черный, красный.

При одиночной прокладке не распространяют горение.

Сечения до 10мм2 поставляются в бухтах, более 10мм2 на барабанах.

Допустимая температура окружающей среды при эксплуатации: от -40°С до +70°С,

рекомендуемая температура при прокладке — не ниже -15°С

Таблица веса провода ПуВ:

Наименование	Бухта	Вес бухты
ПВ-1 1,5мм2	500м	8,7кг
ПВ-1 2,5мм2	500м	13,4кг
ПВ-1 4,0мм2	300м	12,4кг
ПВ-1 6,0мм2	300м	18,2кг
ПВ-1 10,0мм2	300м	30,3кг

Назначение:

Используется для распределения электрической энергии в силовых и осветительных сетях. Применяется для прокладки на открытом воздухе и внутри помещений, для прокладки в стальных трубах, пустотных каналах строительных конструкций, скрытой прокладки под штукатуркой. Провод используется для монтажа электрических цепей, питания электродвигателей, различной промышленной и лабораторной переносной аппаратуры и приборов (там, где возможны изгибы провода в процессе эксплуатации используется ПуГВ).

Провода предназначены для эксплуатации в сетях на номинальное напряжение до 450В, частотой до 400Гц или постоянное напряжение до 1000В.

Конструкция:

1- Токопроводящая жила – медная круглого сечения однопроволочная.

2- Изоляция – из ПВХ пластиката.

Провод силовой ПВХ (ПуГВ; ПуВ; ПВ-1 ;ПВ-3)

Расшифровка марки ПуГВ, ПуВ и ПВ

П – провод
У – установочный
Г – гибкикй
В – изоляция из ПВХ пластиката

Область применения кабелей марки ПуГВ.

Провод ПуГВ прокладывается в трубах, коробах, на лотках и пустотах всяких конструций для монтажа осветительных и силовых сетей, где нужна повышенная гибкость при прокладке и монтаже.

Этот провод может прокладываться, как открытым, так и закрытым способом (под штукатуркой или в кирпичную кладку). ПуГВ не распространяют горения при групповой прокладке.

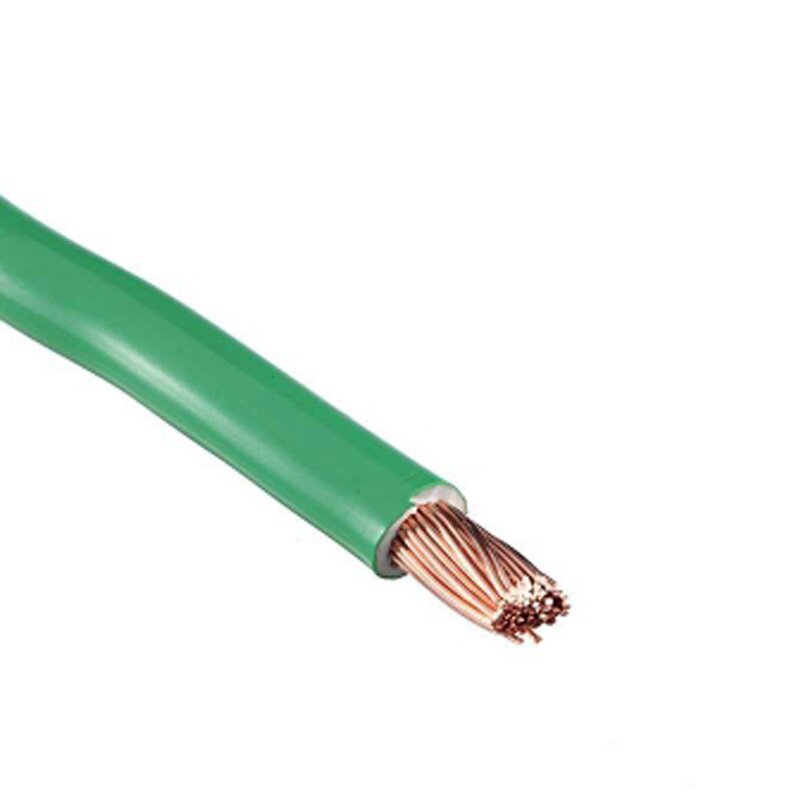

Описание силового провода ПуГВ

Провод ПуГВ – силовой, одножильный с гибкой жилой из медных проволок в изоляции из ПВХ пластиката, без оболочки. Провод ПугВ используется для установок в осветительных и силовых сетях при стационарной прокладке, а так же для монтажа станков, механизмов, машин, автоматов при изготовлении электро – щитового оборудования при номинальном и пременнм напряжении сети до 450/750В включительно, номинальной частотой до 400Гц или постоянным.

Технические и эксплуатационные характеристики провода ПуГВ

Диапазон температур применения: от -50°С до +70°С.
Относительная влажность воздуха: до 100%.
Монтаж данных проводов должен производиться при температуре выше -15°С
Строительная длина данных проводов не менее 100 метров.
Срок службы, не менее 15 лет.
Гарантийный срок эксплуатации: 2 года с момента ввода проводов в эксплуатацию.

Область применения проводов марки ПВ-1

Провод установочный ПВ-1 — с изоляцией из ПВХ пластиката различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-1 применяется при стационарной прокладке в осветительных сетях, а также при монтаже электрооборудования, машин, станков и других механизмов. Провода могут использоваться в качестве встроенных элементов внутри изделий, конструкция которых исключает возможность конденсации влаги на встроенных элементах. Провод марки ПВ1 предназначен для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и для монтажа электрических цепей.

Указания по монтажу и эксплуатации провода марки ПВ-1

Провода ПВ-1 стойки к воздействию механических ударов многократного действия c пиковым ударным ускорением 1500 m/c2, при его длительности 1-5 m c.
токопроводящая жила — медная, класса класса 1 — для сечений 0,75 — 50 мм2 ; класса 2 — для сечений 70 — 95 мм2 вкл. по ГОСТ 22483
изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм2.
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке — не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 10 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года.

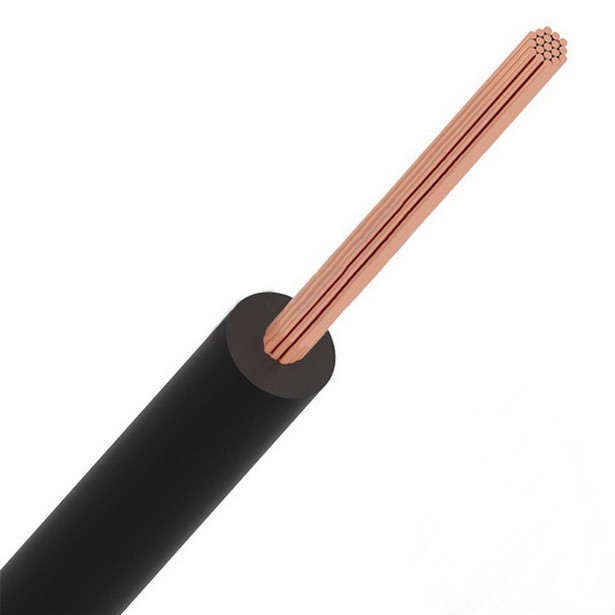

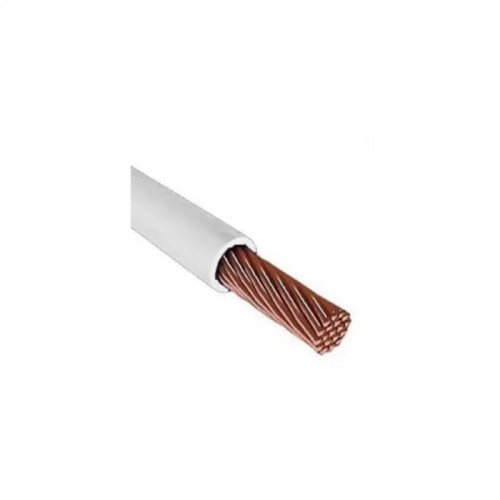

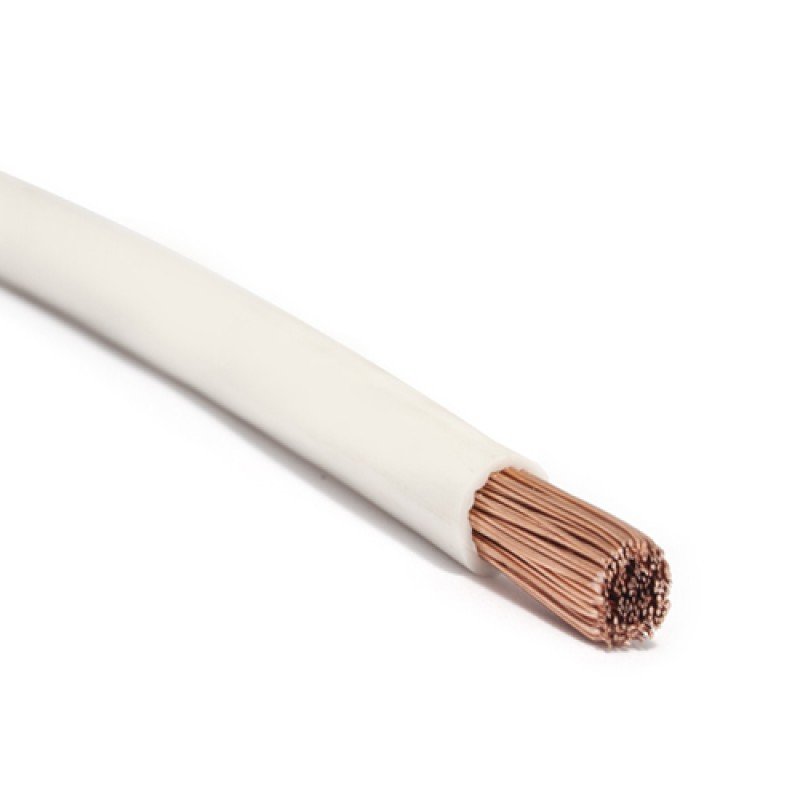

Указания по монтажу и краткое описание провода ПВ-3

Провод установочный ПВ-3 — провод повышенной гибкости, со скрученной медной многопроволочной жилой и изоляцией из ПВХ пластиката разных цветов. Расцветка сделана сплошной или с нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.

Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.

Структура провода ПВ-3

Токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77

изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм2.
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке — не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 5 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года. ГОСТ — 6323-79.

Профессиональный подход и готовые решения помогают компании «СтройТрэйд» оставаться лидерами на рынке. Получите полную консультативную поддержку позвонив по тел: +7 (343) 236-63-25

+7 (343) 253-24-72

+7 (343) 200-73-13

Онлайн заявка

Марка провода	Номинальное сечение токопроводящей жилы, мм²	Номинальный диаметр провода, мм	Расчетная масса 1 км провода, кг
Провод ПуГВ (ПВ 3)	0,50	2,1	9,4
Провод ПуГВ (ПВ 3)	0,75	2,4	12,6
Провод ПуГВ (ПВ3)	1	2,5	15,4
Провод ПуГВ (ПВ3)	1,5	3,0	22,0
Провод ПуГВ (ПВ3)	2,5	3,7	34,9
Провод ПуГВ (ПВ3)	4	4,2	51,1
Провод ПуГВ (ПВ 3)	6	5,3	74,2
Провод ПуГВ (ПВ 3)	10	6,8	122
Провод ПуГВ (ПВ 3)	16	8,0	184
Провод ПуГВ (ПВ 3)	25	9,9	280
Провод ПуГВ (ПВ 3)	35	11,4	397
Провод ПуГВ (ПВ 3)	50	13,6	558
Провод ПуГВ (ПВ 3)	70	15,6	761
Провод ПуГВ (ПВ 3)	95	17,7	1026
Провод ПуГВ (ПВ 3)	120	20,0	1267
Провод ПуГВ (ПВ 3)	150	22,6	1584
Провод ПуГВ (ПВ 3)	185	25,0	1939
Провод ПуГВ (ПВ 3)	240	27,9	2537
Провод ПуГВ (ПВ 3)	300	31,8	3169
Провод ПуГВ (ПВ 3)	400	35,4	4142

Марка провода	Номинальное сечение токопроводящей жилы, мм²	Диаметр провода, мм	Вес провода кг/км
Провод ПуВ (ПВ 1)	0,50	2,0	8,5
Провод ПуВ (ПВ 1)	0,75	2,2	11,1
Провод ПуВ (ПВ 1)	1	2,3	13,9
Провод ПуВ (ПВ 1)	1,5	2,8	20,2
Провод ПуВ (ПВ 1)	2,5	3,4	32,0
Провод ПуВ (ПВ 1)	4	3,9	47,0
Провод ПуВ (ПВ 1)	6	4,4	66,8
Провод ПуВ (ПВ 1)	10	5,6	111
Провод ПуВ (ПВ 1)	16	7,1	180
Провод ПуВ (ПВ 1)	25	8,8	283
Провод ПуВ (ПВ 1)	35	10,0	381
Провод ПуВ (ПВ 1)	50	11,7	517
Провод ПуВ (ПВ 1)	70	13,5	728
Провод ПуВ (ПВ 1)	95	15,8	1005
Провод ПуВ (ПВ 1)	120	17,4	1252
Провод ПуВ (ПВ 1)	150	19,4	1541
Провод ПуВ (ПВ 1)	185	21,6	1932
Провод ПуВ (ПВ 1)	240	24,7	2527
Провод ПуВ (ПВ 1)	300	27,5	3161
Провод ПуВ (ПВ 1)	400	30,9	4025

Провод ПВ, ПВ-1, ПВ-2, ПВ-3, ПВ-4

ГОСТ 6323-79
ОБЛАСТЬ ПРИМЕНЕНИЯ
Назначение медного провода ПВ-1: для электрических установок, стационарной прокладки в силовых осветительных сетях, а также неподвижного монтажа электрооборудования машин, механизмов и станков на номинальное напряжение до 450 В (для сетей 450/750 В) с частотой до 400 Гц или постоянное напряжение до 1000 В.

КОНСТРУКЦИЯ
Электрические характеристики медного провода ПВ-1: Жила медного провода ПВ-1 — однопроволочная из мягкой медной проволоки. При сечении от 16 мм2 выполняется многопроволочной 2 класса гибкости. Изоляция медного провода ПВ-1 — изоляционный ПВХ пластикат. Расцветка медного провода ПВ-1: белая, серая, желтая, оранжевая, красная, розовая, голубая, зеленая, коричневая, черная, фиолетовая и желто-зеленая (для одножильных проводов сечением до 6 мм2).

УСЛОВИЯ И СРОК ЭКСПЛУАТАЦИИ
Условия прокладки медного провода ПВ-1: в пустотных каналах строительных конструкций, монтажный коробах, лотках, трубах, а также в жгутах внутри распределительных счетов, электрошкафов и пультов управления оборудования; температура прокладки — не ниже -15 °С; монтажные радиусы изгиба — не менее 10 диаметров.
Условия эксплуатации медного провода ПВ-1: температура окружающей среды до -50 °С и относительная влажность воздуха до 100% при температуре до +35 °С; длительно допустимая температура нагрева жил — не более 70 °С; срок службы в нормальных условиях эксплуатации не менее 15 лет.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Удельное электрическое сопротивление жилы медного провода ПВ-1 при температуре 20 °С, Ом·мм2/м, не более — 0,01724; сопротивление изоляции при 20 °С, кОм/км, не менее: — при приемке и поставке — 1000; — на период эксплуатации и хранения — 10.

В данную группу входят провода с медными и алюминиевыми жилами, предназначенные для электрических установок в осветительных и силовых сетях, а также для монтажа электрооборудования.

Марка провода	Конструктивные особенности	Область применения
АПВ	Провод с алюминиевой жилой с поливинилхлоридной изоляцией	Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1	Провод с медной жилой с поливинилхлоридной изоляцией	То же
ПВ2	Провод с медной жилой с поливинилхлоридной изоляцией, гибкий	Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ	Провод с медной жилой с поливинилхлоридной изоляцией повышенной гибкости	То же
ПВ4	Провод с медной жилой с поливинилхлоридной изоляцией, особо гибкий	Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ	Провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием	Для негибкого монтажа
ППВ	Провод с медными жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием	То же
АПБПП	Провод плоский с двумя алюминиевыми жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката	Для неподвижной прокладки в осветительных сетях
ПБПП	Провод плоский с двумя медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката	То же
ПБППз	То же с заземляющей жилой	То же
ПРКА	Провод с медной жилой с изоляционно-защитной оболочкой из кремнийорганической резины	Для фиксированного монтажа в устройствах и приборах с повышенной рабочей температурой

Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ выпускаются в соответствии с ГОСТ 6223-79, провода марки ПРКА в соответствии ТУ 16. 505.317-76. Провода марок АПБПП, ПБПП и ПБППз выпускаются в соответствии с ТУ 16.К80-08-89, ТУ 16.К 13-020-93 и по документации производителей.

Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ, ПБППз предназначены для эксплуатации в сетях на номинальное переменное напряжение до 450 В частотой до 400 Гц или постоянное напряжение до 1000 В, остальные с пластмассовой изоляцией в сетях на номинальное переменное напряжение 250 В частотой 50 Гц, провода марки ПРКА в сетях на номинальное переменное напряжение до 660 В.

Длительно допустимая температура токопроводящих жил проводов с пластмассовой изоляцией не должна превышать 70 «С, проводов марки ПРКА — 180 «С.

Конструктивные параметры проводов

Марка провода	Число жил	Диапазон номинальных сечений, мм	Класс жил
АПВ	1	2,5-16/25-120	1/2
ПВ1	1	0,5-10/16-95	1/2
ПВ2	1	2,5-95	2
ПВЗ	1	0,5-1,5 2,5; 4,0 6,0-95	2 4 3
ПВ4	1	0,5; 0,75/1,0; 1,5/2,5; 4,0/ 6,0; 10	5/4 или 5/5/4 или 5
АППВ	2 или 3	2,5-6,0	1
ППВ	2 или 3	0,75-4,0	1
АПБПП	2	2,5; 4,0	1
ПБПП	2 или 3	15-25	1
ПБППз	3	1,0-2,5	1
ПРКА	1	0,5-2,5	1

Номинальная толщина изоляции проводов марок АПВ, ПВ, АППВ, ППВ, мм

Номинальное сечение жилы, мм²	Значения толщины
0,5-1,0	0,6
1,5	0,7
2,5-6,0	0,8
10; 16	1,0
25; 35	1,2
50; 70	1,4
95;120	1,6

Номинальная толщина разделительного основания проводов марок АППВ и ППВ составляет 0,5 мм, ширина — 1,0 мм.

Номинальная толщина изоляции проводов марок АПБПП и ПБПП составляет 0,5 мм, толщина оболочки 0,8 мм.

Наружные размеры проводов марок АПВ, ПВ, мм

Номинальное сечение жилы, мм²	Марка провода
Номинальное сечение жилы, мм²	АПВ,ПВ1	ПВ2	ПВЗ	ПВ4
0,5	2,4	—	2,6	2,6
0,75	2,6	—	2,8	2,8
1,0	2,8	—	3,0	3,0
1,5	3,3	—	3,4	3,5
2,5	3,9	4,2	4,2	4,2
4,0	4,4	4,8	4,8	4,8
6,0	4,9	5,4	6,3	6,3
10	6,4	6,8	7,6	7,6
16	8,0	8,0	8,8	—
25	9,8	9,8	11	—
35	11	11	12,5	—
50	13	13	14,5	—
70	15	15	17	—
95	17	17	19	—
120	19	—	—	—

Наружные размеры проводов марок АППВ и ППВ, мм

Число и номинальное сечение жил, мм²	Толщина	Ширина	Число и номинальное сечение жил, мм²	Толщина	Ширина
2х0,75	2,6	6,4	3х0,75	2,6	10,2
2х1,0	2,8	6,8	3х1,0	2,8	10,8
2х1,5	3,3	7,8	3х1,5	3,3	12,3
2х2,5	3,9	9,0	3х2,5	3,9	14,1
2х4,0	4,4	10,0	3х4,0	4,4	15,6
2х6,0	4,9	11,0	3х6,0	4,9	17,1

Массы проводов марок АПВ, ПВ, кг/км

Номинальное сечение жилы, мм²	Марка провода
Номинальное сечение жилы, мм²	АПВ	ПВ1	ПВ2	ПВЗ	ПВ4
0,5	—	8,5	—	9	10
0,75	—	11	—	12	12
1,0	—	14	—	14	15
1,5	—	20	—	20	20
2,5	16	30	31	31	31
4,0	21	45	48	48	48
6,0	29	65	69	70	70
10	47	110	115	115	120
16	66	170	180	180	—
25	110	270	280	290	—
35	150	370	380	380	—
50	200	490	520	520	—
70	270	700	710	730	—
95	370	970	980	990	—
120	440	—	—	—	—

Массы проводов марок АППВ, ППВ, кг/км

Номинальное сечение жилы, мм²	Марка провода
Номинальное сечение жилы, мм²	АППВ	ППВ
2х0,75	—	22
2х1,0	—	30
2х1,5	—	40
2х2,5	32	62
2х4,0	43	92
2х6,0	58	—
3х0,75	—	33
3х1,0	—	45
3х1,5	—	60
3х2,5	48	94
3х4,0	64	140
3х6,0	87	—

PV1-F, производитель фотогальванических кабелей для солнечных батарей

PV1-F Кабель для солнечных батарей Руководство по покупке

Солнечная энергия быстро становится основным игроком в энергетической отрасли. Поскольку изменение климата становится все более тревожной проблемой во всем мире, переход к возобновляемым источникам энергии набирает обороты.

Кабель PV1-FSolar является важной частью экосистемы солнечной энергии.

Жилые и коммерческие солнечные энергетические системы используют эти кабели для подачи электроэнергии, вырабатываемой солнечными панелями.

Эффективность является ключевым моментом во всей этой системе, так как вы хотите максимизировать производительность и свести к минимуму потери энергии.

Вот почему очень важно, чтобы кабели, которые вы используете с солнечными панелями, были высокого качества.

Что такое кабель PV1-FSolar?

Солнечный кабель PV1-F, также называемый солнечным фотоэлектрическим кабелем или фотоэлектрическим кабелем, представляет собой специальный кабель, разработанный специально для систем солнечной энергии.

Этот кабель предназначен для соединения источников питания, т. е. солнечных панелей на солнечных фермах или других небольших солнечных энергетических систем, таких как бытовые солнечные энергетические системы.

Солнечный кабель PV1-F используется для стационарной прокладки как внутри, так и снаружи.

Однако не все фотоэлектрические кабели подходят для прокладки под землей.

Их работа в основном заключается в передаче энергии, вырабатываемой солнечными панелями, в блок питания, который затем снабжает энергией все устройства и осветительное оборудование.

Солнечный кабель PV1-F часто называют зеленым энергетическим кабелем, поскольку солнечная энергия считается экологически чистой.

Строительство

Конструкция солнечного кабеля PV1-F ничем не отличается от обычных электрических кабелей.

Однако используемые материалы отличают их от других типов кабелей.

Вот как выглядит типичная структура фотоэлектрического кабеля:

Проводник

Проводник солнечного кабеля PV1-F обычно представляет собой луженую медь, алюминий или алюминий с медным покрытием, который может быть одножильным или многожильным.

Последнее, конечно, более распространено, особенно в солнечных фермах.

Провода, соединяемые с панелями, обычно имеют медную жилу, а кабели большего сечения для фидеров имеют алюминиевую жилу.

В США солнечные фотоэлектрические кабели представляют собой одножильные кабели.

Также это небронированные тросы.

Изоляция

Изоляция солнечного кабеля PV1-F обычно представляет собой сшитый полиэтилен или сшитый полиэтилен.

Некоторые производители также используют этилен-пропиленовый каучук (ЭРЕ) в качестве изоляции.

Цвет изоляционного слоя преимущественно белый.

Слой изоляции в солнечном кабеле PV1-F обычно толще из-за многих условий окружающей среды, в которых он должен работать.

Изоляция и фотоэлектрические кабели, особенно в США, рассчитаны на устойчивость к атмосферным воздействиям.

Они также рассчитаны на прямое заглубление (подземный служебный вход или кабели USE-2).

Изоляция, как правило, толще в солнечном кабеле PV1-F, используемом на открытом воздухе.

Для подземных кабелей, таких как USE-2, изоляционный слой не должен быть таким толстым.

Внешняя оболочка

Внешняя оболочка обычно представляет собой сополимер, сшитый электронным лучом.

Эта внешняя оболочка должна быть атмосферостойкой и ударопрочной.

Большинство солнечных панелей устанавливаются на открытом воздухе, поэтому они подвержены повреждению в результате истирания, износа и других условий окружающей среды.

Оболочка также защищает изоляцию и проводник от воды.

Класс водонепроницаемости различается в зависимости от кабеля: одни только водостойкие, а другие полностью водонепроницаемые.

Кабели, прикрепленные непосредственно к панелям, должны быть водонепроницаемыми, чтобы дождь не мешал передаче энергии.

Одножильные и многожильные

Солнечные фотоэлектрические кабели поставляются как с одножильными, так и с многожильными проводниками.

Многожильный провод состоит из нескольких скрученных вместе проводов.

Это позволяет этим кабелям быть более гибкими, чем кабели с одножильными жилами.

Кабели с многожильным проводом подходят для больших солнечных установок, поскольку они имеют небольшое преимущество перед одножильным проводником с лучшей проводимостью.

Так как они имеют большую площадь поверхности проводов, они лучше проводят ток.

Тем не менее, сплошные проводники могут прекрасно работать для небольших систем солнечной энергии, например, в жилых домах.

Особенности

Помимо конструкции, особенности или характеристики этих кабелей также отличают их от других типов.

Эти характеристики также важны для выбора.

Рабочее напряжение

Рабочее напряжение солнечных фотоэлектрических кабелей составляет 600 В, 1 кВ, 1,5 кВ и 2 кВ.

Вам нужно выяснить, какое номинальное напряжение необходимо для вашей конкретной установки солнечного модуля.

Чем крупнее установка и выработка энергии, тем выше рабочее напряжение кабелей.

Рабочая температура

Солнечные фотоэлектрические кабели должны выдерживать широкий диапазон температур.

Могут устанавливаться на открытом воздухе в условиях очень жаркого и влажного климата, а также при низких температурах со снегопадом.

Производители учитывают погодные условия при производстве этих кабелей, поэтому типичный солнечный фотоэлектрический кабель способен выдерживать температуру от -40 до 9 градусов.0 градусов Цельсия.

Однако некоторые кабели, особенно огнестойкие, обладают еще более высокой термостойкостью.

Погодостойкость

Это, пожалуй, самая важная характеристика, по крайней мере, с точки зрения прочности тросов.

Фотоэлектрические кабели должны быть устойчивыми к атмосферным воздействиям, так как они остаются на открытом воздухе.

Солнце, дождь, ветер, пыль и снег — все типы погодных условий могут воздействовать на солнечную энергетическую систему, если кабели не защищены должным образом от этих условий.

Внешняя оболочка и изоляция изготовлены из материалов, которые по своей природе устойчивы к атмосферным воздействиям (включая устойчивость к ультрафиолетовому излучению).

Однако, чтобы убедиться, что используемые вами кабели действительно защищены от атмосферных воздействий, убедитесь, что они рассчитаны на устойчивость к атмосферным воздействиям.

Стандарты кабелей также могут помочь гарантировать, что выбранные вами фотоэлектрические кабели не засохнут в сложных погодных условиях.

Сопротивление истиранию

В идеале фотоэлектрические кабели также должны быть устойчивыми к истиранию.

Наружная прокладка этих кабелей подвергает их риску износа.

Кроме того, существует риск повреждения грызунами, поэтому прочная оболочка гарантирует, что кабель прослужит долго и не так быстро изнашивается.

Стандарты

Стандарты для фотоэлектрических кабелей являются новыми, поскольку сектор солнечной энергетики все еще растет.

Однако теперь у нас есть официальные стандарты на кабели от ведущих органов стандартизации и сертификации.

Эти стандарты помогают определить конструкцию, применение и характеристики фотоэлектрических кабелей, обеспечивая эффективность и безопасность.

EN 50618 является наиболее распространенным стандартом для фотоэлектрических кабелей, используемых во всем мире.

IEC выпустила собственный стандарт для солнечных фотоэлектрических кабелей, аналогичный системе BS.

Новым стандартом МЭК для фотоэлектрических кабелей является МЭК 62930 .

В настоящее время существует не так много стандартов, соответствующих солнечным фотоэлектрическим кабелям.

Однако, поскольку солнечная энергия должна стать ведущим возобновляемым источником энергии, определенно будет больше стандартов и сертификатов, даже на региональном уровне.

Аксессуары для солнечных кабелей

В дополнение к солнечным фотоэлектрическим кабелям вам также необходимо инвестировать в качественные аксессуары для солнечных кабелей.

Для этих кабелей могут потребоваться специальные аксессуары для фотоэлектрических систем, такие как кабельные вводы, соединители, заглушки и т. д.

Эти аксессуары должны соответствовать тем же стандартам и условиям для поддержания качества и целостности системы солнечной энергии.

Вам также понадобятся инструменты для обжима солнечных батарей для неизолированных открытых вилок.

Многие аксессуары и инструменты предназначены для конкретных секторов, что является одной из причин, по которой затраты на установку солнечных панелей могут быть высокими.

Применение

Системы производства солнечной энергии используются во многих отраслях промышленности.

Масштабы производства также сильно различаются: от небольших систем на крышах жилых домов до солнечных ферм, занимающих гектары земли.

Тем не менее, солнечные фотоэлектрические кабели являются стандартными почти для всех приложений солнечных модулей, независимо от размера или назначения.

Вам понадобятся солнечные фотоэлектрические кабели для:

Бытовых солнечных панелей
Солнечных ферм
Конструкционных закрытых систем
Питание сельскохозяйственного оборудования
Коммерческие здания
Промышленные предприятия

Кабели для солнечных фотоэлектрических систем Преимущества

Кабели для солнечных фотоэлектрических систем специально предназначены для использования с солнечными панелями, поэтому они обеспечивают преимущества, которые другие типы кабелей не могут обеспечить.

Вот некоторые из преимуществ:

Устойчивость к ультрафиолетовому излучению: Солнечные панели устанавливаются там, где максимальное воздействие солнечного света. Это означает, что подключенные к ним кабели чувствительны к УФ-излучению. Кабели PV устойчивы к ультрафиолетовому излучению, поэтому они остаются неповрежденными даже под прямыми солнечными лучами в течение нескольких часов подряд.

Стойкость к атмосферным воздействиям: Кабели PV также должны иметь дело с погодными условиями, так как они в основном прокладываются на открытом воздухе. Материалы устойчивы к атмосферным воздействиям, поэтому дождь, снег, пыль или влага не повредят кабели. Некоторые кабели также рассчитаны на погружение в воду.

Простая и безопасная установка: фотоэлектрические кабели являются неотъемлемой частью системы солнечных модулей, поэтому они разработаны специально для удовлетворения потребностей этих систем. Это делает их монтаж очень простым. Эти кабели также обеспечивают безопасность, особенно с учетом того, что они могут находиться на открытом воздухе.

Огнестойкий: Солнечные фотоэлектрические кабели также являются огнестойкими, что означает, что они не распространяют огонь. Огнестойкие кабели не то же самое, что огнестойкие, однако они полезны в случае пожара.

Номинальное высокое напряжение для одножильного: Солнечные фотоэлектрические кабели являются одним из очень немногих одножильных кабелей, рассчитанных на напряжение 600 В или выше. Также их можно закапывать напрямую (те, что для подземной проводки) без экрана.

Вывод

Солнечные фотоэлектрические кабели являются важной частью систем производства солнечной энергии, независимо от размера или области применения.

Эти кабели способны длительное время работать на открытом воздухе, выдерживая суровые погодные условия.

Обычный кабель может не работать, поэтому необходимо использовать только сертифицированные фотоэлектрические кабели.

Важно выбирать кабели и производителей, соответствующих международным стандартам.

Вы также должны обращать внимание на рейтинги безопасности независимо от конечного применения.

Кабель для солнечных батарей PV1-F EBXL для фотоэлектрических систем, 600/1000 В

Кабель для солнечных батарей PV1-F EBXL для фотоэлектрических систем, 600/1000 В Применение

Кабель для солнечных батарей, одобренный TÜV, предназначен для соединения в фотоэлектрических системах, таких как массивы солнечных панелей. Для свободно перемещаемой или стационарной установки. в фотогальванических установках согласно EN 60364-7-712. Кабель допускается использовать внутри помещений, на улице, в земле (обратите внимание на инструкцию по прокладке), во взрывоопасных зонах в промышленности и сельском хозяйстве. Кабель считается устойчивым к короткому замыканию и замыканию на землю.

Этот солнечный кабель прокладывается внутри кабелепровода или систем, но не прокладывается непосредственно под землей. Наш солнечный кабель устойчив к озону в соответствии с BS EN 50396, устойчив к ультрафиолетовому излучению в соответствии с HD 605/A1 и прошел испытания на долговечность в соответствии с EN 60216. Срок службы кабеля составляет не менее 25 лет.

Защищенные от возгорания безгалогенной огнезащитной системой с низким дымовыделением. Эти кабели предназначены для обеспечения безопасности в случае пожара.

PV1-F EBXL Кабель для фотогальванических солнечных батарей, конструкция 600/1000 В

Материал проводника:	Неизолированные медные жилы Класс 5 по IEC 60228
Изоляция:	Безгалогенный электронно-лучевой сшитый компаунд
Изоляция:	Безгалогенный компаунд, сшитый электронным лучом, огнестойкий

PV1-F EBXL Фотогальванический солнечный кабель 600/1000 В Электрические характеристики

Номинальное напряжение U0/U	0,6/1 кВ переменного тока; 0,9/1,5 кВ постоянного тока
Максимально допустимое напряжение постоянного тока	1,8 кВ постоянного тока (проводник/проводник, незаземленная система, цепь не под нагрузкой)
Сопротивление изоляции	1000 МОм-км
Искровой тест	6000 В переменного тока (8400 В постоянного тока)
Выдерживаемое напряжение	6500 В перем. тока в течение 5 мин

PV1-F EBXL Фотогальванический солнечный кабель 600/1000 В Тепловые характеристики

Температура окружающей среды	-40℃ ~ +90℃
Максимальная температура проводника	120℃ (20000 ч) согласно IEC/EN 60216-1
Температура короткого замыкания	200℃/5 сек
Испытание на термостойкость	Согласно EN 60216-2 (температурный индекс +120°C)
Испытание под давлением при высокой температуре	Согласно EN 60811-3-1
Влаго- и теплостойкость	Согласно EN 60068-2-78 при влажности 85 %

PV1-F EBXL Фотогальванический солнечный кабель 600/1000 В Механические характеристики

Минимальный радиус изгиба	4×НД (фиксированные), 5×НД (гибкие)
Динамическое проникновение	Согласно 2 PfG 1169/08. 2007 Приложение F
Распространение метки	Согласно 2 PfG 1169/08.2007 Приложение G
Прочность на растяжение и удлинение изоляции и куртки	Согласно EN 60811
Ожидаемый срок службы	25 лет

PV1-F EBXL Фотогальванический солнечный кабель 600/1000 В Химическая и огнестойкость

Озоностойкость	Согласно EN 50396, часть 8.1.3, метод B
Устойчивость к атмосферным воздействиям и ультрафиолетовому излучению	Согласно HD 605/A1
Устойчивость к кислотам и щелочам	Согласно EN 60811-2-1 (Щавелевая кислота и гидроксид натрия)
Огнестойкий	Согласно EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, DIN EN 60332-1-2
Низкое дымовыделение	Согласно IEC 61034, EN 50268
Без галогенов	Согласно EN 50267-2-1, IEC 60754-1
Низкая коррозионная активность газов	Согласно EN 50267-2-2, IEC 60754-2

PV1-F EBXL Кабель для фотогальванических солнечных батарей 600/1000 В Спецификация

Число жил × Номинальное сечение	№ скрутки	Номинальный общий диаметр	Номинальный вес
№ ×мм²	–	мм	кг/км
1×1,5	30/0,25	5,4	52
1×2,5	50/0,25	5,8	67
1×4,0	56/0,30	6,4	87
1×6,0	84/0,30	7,0	113
1×10	78/0,40	8,6	178
1×16	128/0,40	9,8	254
1×25	199/0,40	11,1	363
1×35	279/0,40	12,3	473

Примечание: Это лишь часть стандартных параметров нашей продукции. Пожалуйста, свяжитесь с нашим инженером, если вам нужно больше. И информация, содержащаяся на этой веб-странице, предназначена только для ознакомления и может быть изменена без предварительного уведомления или ответственности. Вся информация предоставлена добросовестно и считается верной на момент публикации. При выборе кабельных аксессуаров обратите внимание, что фактические размеры кабелей могут отличаться из-за производственных допусков. 9

TUV Стойкий к УФ-излучению кабель для солнечных батарей PV1-F

Главная » Кабель для солнечных батарей

Стойкий к ультрафиолетовому излучению TUV кабель для солнечных батарей PV1-F Применение
открытый . Устойчивость к солнечному свету, защита от старения, использование огнезащитных материалов с низким содержанием дыма, не содержащих галогенов, более высокий класс, большая безопасность.

Стойкий к УФ-излучению кабель TUV PV1-F для солнечных батарей Исполнительный стандарт:
Фотоэлектрический кабель (Солнечный фотоэлектрический кабель) относится к первоначальному проекту, разработанному рабочей группой по работе с фотоэлектрическими системами Комитета по стандартизации Германии (Техническая спецификация 2PFG1169/08. 2007 в немецкой компании Rhein TUV).

1, Номинальное напряжение:
Переменный ток: U0 / U = 0,6/1 кВ
Постоянный ток: 1,8 кВ (линия между жилами, незаземленные системы, цепь без нагрузки)
Если кабель используется в системе постоянного тока, номинальное напряжение между жилами кабеля не должно превышать 1,5-кратного номинального значения переменного тока U.
В однофазных системах постоянного тока это значение следует умножать на коэффициент 0,5. Рабочая температура -40 °C ~ 90 °C (с > 25 лет)
2, температура окружающей среды: от -40 °C до +90 °C
Максимальная рабочая температура жилы: 120 °C
Кабель работает при температуре окружающей среды до 90 °C. Согласно стандарту EN60216-1 для оценки индекс температуры изоляции и кожуха составляет 120 °C.
Срок службы 25 лет
Температура короткого замыкания 5 секунд 200 °C
3, температура короткого замыкания +280 °C
4, не плавится при высокой температуре, не течет
5, сильное пламя, сквозное испытание вертикальным пламенем
6, тепло, холод, истирание, УФ, озон, гидролиз
7, обладает хорошей механической прочностью, водо-, масло- и химической стойкостью

Характеристики кабеля

МОДЕЛЬ	PV1-F
Проводник	Медная луженая проволока, класс 5 (согласно IEC 60228)
Изоляция	Безгалогенная изоляция PO
Оболочка	Безгалогенная полиамидная оболочка
номинальное напряжение	0,6/1 кВ переменного тока
	1,8 кВ постоянного тока
Диапазон температур	-40°C~+90°C, сухая/влажная
Макс. рабочая температура проводника	120°C
При коротком замыкании	200°C
Стандартный	ЕН 2PFG 1169

PV1-F Структурный параметр

тип	Поперечное сечение Площадь (мм2)	Структура проводника ( жила /мм)	диаметр (мм)	изоляция толщина (мм)	толщина оболочки (мм)	диаметр кабеля (мм)	DC сопротивление при 20°C (Ом/км)
ПВ1-Ф	1,5	48/0,2	1,6	1,0	0,8	5,2	12,2
ПВ1-Ф	2,5	77/0,2	2,0	1,0	0,8	5,6	7,56
ПВ1-Ф	4	56/0,3	2,6	1,0	0,9	6,4	4,7
ПВ1-Ф	6	84/0,3	3,2	1,0	0,9	7,0	3. 11
ПВ1-Ф	10	77/0,41	4,4	1,0	0,9	8,2	1,84
ПВ1-Ф	16	119/0,41	5,5	1,0	1,1	9,7	1,16
ПВ1-Ф	25	189/0,41	6,5	1,2	1,2	11,3	0,734
ПВ1-Ф	35	244/0,41	7,5	1,2	1,2	12,3	0,529

Номинальное значение допустимого тока

(температура окружающей среды: 60 °C, макс. рабочая температура проводника: 120 °C)

Номинальная площадь (2 мм2) 90	Одножильный в воздухе(A)	Одиночная жила на поверхности оборудования(A)	Рядом с оборудованием(А)
1,5	30	29	24
2,5	41	39	33
4	55	52	44
6	70	67	57
10	98	93	79
16	132	125	107
25	176	167	142
35	218	207	176

Отклонение температуры означает переводной коэффициент (согласно 60364-5-52)

Температура окружающей среды (°C)	Коэффициент преобразования	Температура окружающей среды (°C)	Коэффициент преобразования	Температура окружающей среды (°C)	Коэффициент преобразования
≤60	1,00	≤80	0,82	≤100	0,58
≤70	0,91	≤90	0,71	≤110	0,41

КАТЕГОРИЯ И ТЕГИ:

ServiceSolar® (PV) | RHW-2, VW-1

Описание

Одножильный медный многожильный провод с изоляцией из влаго- и термостойкого химически сшитого полиэтилена. С изоляцией ServicePRO-X ^® – смазка для вытягивания не требуется (#6 AWG и выше) . Номинальное напряжение 600 В для удовлетворения жестких требований к бестрансформаторным инверторам на фотогальванических элементах (солнечные) панельные установки. Доступны разные цвета.

Применение

Подходит для использования в качестве соединительной проводки на солнечных батареях в заземленных или незаземленных системах, как определено в применимых частях Национального электротехнического кодекса (NEC) NFPA 70, таких как статья 690.31(A). Подходит для использования в сухих системах с температурой 105°C. Также подходит для использования в цепях с малыми утечками, требующих диэлектрической проницаемости 3,5 или менее (для больниц) .

Стандарты

Стандарты ASTM: B-3 (мягкий или отожженный), B-8 (концентрическая скрутка),
B-787 (комбинированная пряжа)
UL 44 RHW-2, UL 854 USE-2 и UL 4703 PV Wire
C(UL) RPVU90 1кВ/2кВ: CSA C22.2 #271
ICEA S-95-658/NEMA WC-70
Федеральная спец. А-А-59544
Огнестойкость: VW-1, CT Используйте (1/0 AWG и выше)
Номинальная температура: 90°C, влажная/сухая, Номинальная холодная температура: -40°C
Стойкость к солнечному свету, стойкость к бензину и маслу II
Прямое захоронение
RoHS Compliant

Request QuoteDownload Spec Sheet

View Product Data Table
Part Number	Size ^{(AWG or Kcmil)}	Strand ^(no.)	Толщина изоляции ^(милы)	Номинальный диаметр Габаритный ^(дюймы)	Прибл. Net Weight ^{(lb./1000′)}	Ampacity* ^{90°C Wet/Dry}
PV14VW	14	7	60	0.19	29	35†
PV14VW-C	14	19	60	0.19	29	35†
PV12VW	12	7	60	0,21	39	40†
PV12VW-C	12	19	60	0,21	39	40†
PV10VW	10	7	60	0. 24	54	55†
PV10VW-C	10	19	60	0.24	54	55†
PV8VW	8	7	75	0.29	84	80
PV8VW-C	8	19	75	0. 29	84	80
PV6VW	6	7	75	0,33	121	105
PV4VW	4	7	75	0.38	178	140
PV3VW	3	7	75	0. 40	211	165
PV2VW	2	7	75	0.43	266	190
PV1VW	1	19	95	0.51	339	220
PV1/0VW	1/ 0	19	95	0. 55	416	260
PV2/0VW	2/0	19	95	0,59	512	300
PV3/0VW	3/0	19	95	0,64	631	350
PV4/0VW	4/0	19	95	0. 70	782	405
PV250VW	250	37	110	0.79	919	455
PV300VW	300	37	110	0.85	1,081	500
PV350VW	350	37	110	0. 90	1,254	570
PV400VW	400	37	110	0,94	1,417	615
PV500VW	500	37	110	1.02	1 747	700
PV600VW	600	61	125	1. 14	2,112	780
PV750VW	750	61	125	1.24	2,597	885
*Based on температура окружающей среды 30°C в соответствии с таблицей 310.15 (B)(17) NEC. † Защита от перегрузки по току для элементов, отмеченных обелиском (†), не должна превышать 15 ампер для № 14 AWG, 20 ампер для № 12 AWG и 30 ампер для № 10 AWG согласно сноске NEC 310-17. ПРИМЕЧАНИЕ. Представленные данные являются приблизительными и зависят от стандартных отраслевых допусков. ПРИМЕЧАНИЕ. Соединительный провод фотоэлектрического модуля для использования с кабельным каналом или без него в соответствии со статьей 69 систем электропроводки.0 в Национальном электротехническом кодексе (NEC), NFPA 70.

Сопутствующие товары

Кабели для солнечных батарей — — Кабель для солнечных батарей PV1-F, 6 мм2 — Кабели для солнечных батарей

Внимание!
Это предложение адресовано только продавцам .
Пожалуйста, войдите в систему как трейдер, чтобы отобразить вся информация о продукте.

Солнечные кабели / Солнечные кабели / — Солнечный кабель PV1-F, 6мм2

— Солнечный кабель PV1-F, 6 мм2

(0 отзывов покупателей)

Описание
Характеристики
Контакт
Расположение
Цена
загрузки

Описание

Высококачественный солнечный кабель PV1-F

Сделано в Италии, Элеттро Брешия

Сертифицировано IMQ, TUV, CE, FG21M21;

Доступен красный или черный цвет

Кольца 1000 м или 500 м

Доступны 120 000 метров

Цена за метр!

Главная Информация

Производитель
Тип	Солнечный кабель ПВ1-Ф, 6мм2
Категория	Солнечные кабели
Упаковочная единица	0 кабели

Подробности

Длина	0 м
Сечение кабеля	0 мм2
Внешний диаметр	0

Расположение продукта

Пожалуйста, войдите под своим именем пользователя и паролем.

ПЕРЕЙТИ К ВОЙТИ

Загружаемые документы

Имя файла	Тип файла
солнечная_сертификация	пдф
техническое описание_FG21m21	пдф

Отзывы покупателей

Это тоже может быть интересно

Sykonec / Verbindungskabel ArCon ES-4

Артикул №: 26146

6 доступно

2,20 евро

н.в.

Лесоматериалы / Anschlussleitung LC4-AM 30-1

Артикул №: 28614

41 доступно

10,00 евро

н.в.

Люк Roto / кабель SZB PV 4 мм² 250 м

Артикул №: 21243

2 доступны

686,00 евро

н. в.

Люк Roto / кабель SZB PV 4 мм² 25 м

Артикул №: 21241

5 доступно

72,00 евро

н.в.

Описание

Высококачественный солнечный кабель PV1-F

Сделано в Италии, Элеттро Брешия

Сертифицировано IMQ, TUV, CE, FG21M21;

Доступен красный или черный цвет

Кольца 1000 м или 500 м

В наличии 120 000 метров

Цена за метр!

Главная Информация

Производитель
Тип	Солнечный кабель ПВ1-Ф, 6мм2
Категория	Солнечные кабели
Упаковочная единица	0 кабели

Подробности

Длина	0 м
Сечение кабеля	0 мм2
Внешний диаметр	0

Контактная информация продавца

Название компании
Имя провайдера	Матей Гливар
Улица Адрес
Почтовый индекс / Город	8210 Требне
Телефон
Электронная почта
Веб-сайт

Расположение продукта

Улица Адрес
Почтовый индекс / Город	8210 / Требне
Страна	Словения

Загружаемые документы

Имя файла	Тип файла
солнечная_сертификация	пдф
техническое описание_FG21m21	пдф

Отзывы покупателей

Это тоже может быть интересно

Sykonec / Verbindungskabel ArCon ES-4

Артикул №: 26146

6 доступно

2,20 евро

н. в.

Лесоматериалы / Anschlussleitung LC4-AM 30-1

Артикул №: 28614

41 доступно

10,00 евро

н.в.

Люк Roto / кабель SZB PV 4 мм² 250 м

Артикул №: 21243

2 доступны

686,00 евро

н.в.

Люк Roto / кабель SZB PV 4 мм² 25 м

Артикул №: 21241

5 доступно

72,00 евро

н.в.

Китай TUV 2PfG/1169 PV1-F Одножильный солнечный кабель производитель и завод

TUV 2PfG/1169 PV1-F Одножильный солнечный кабель

Наш солнечный кабель постоянного тока PV1-F не плавится и не течет даже при высоких температурах. Обладает высокой термостойкостью, морозостойкостью, стойкостью к истиранию, стойкостью к ультрафиолетовому излучению, стойкостью к озону и гидролизу.

Принимаем индивидуальные фотоэлектрические кабели, широко используемые в фотоэлектрических системах электростанций, клеммных колодках, разъемах, инверторах, распределительных коробках и т. д.

Описание продукта:

Номинальное напряжение (Uo/U)

Переменный ток: 600/1000 В

постоянный ток: 1000 В

Испытательное напряжение

6500 В переменного тока

Номинальная температура

Номинальный: от -40°C до +90°C

Максимальная температура проводника: +120°C

Короткое замыкание: +250°C

Минимальный радиус изгиба

Ø<8 мм ≥4 x общий диаметр

Ø≥8 мм ≥6 x общий диаметр

Стандарт испытаний

Тест на пламя: IEC60332-1-2, EN60332-1-2

Без галогенов: EN50627-2-1, EN60684-2

Наименование кабеля	Поперечное сечение (мм²)	Строительство (№/мм)	Проводник Многожильный Н. Д. (мм)	Сопротивление проводника Макс. (Ώ/км)	Наружный диаметр кабеля (мм)	Максимальное напряжение постоянного тока (В)
PV1-F Одножильный TUV 2PfG/1169	1,5	30/0,24	1,51	13,7	4.3	1000
	2,5	49/0,24	1,93	8.21	5.4
	4.0	56/0,285	2,46	5.09	6.1
	6,0	84/0,285	3.17	3,39	6,87
	10	77/0,4	4,56	1,95	9,0
	16	126/0,4	5. 6	1,24	10.3
	25	196/0,4	7,25	0,795	12.2
	35	276/0,4	8,74	0,565	13,8

Преимущества:

(1) соединения, сшитые электронным пучком;

(2) устойчивы к ультрафиолетовому излучению, озону и гидролизу;

(3) Устойчивость к высоким температурам, материалы не плавятся и не текут;

(4)Хорошая холодная гибкость;

(5) Очень долгий срок службы > 25 лет при 90°C;

(6) Совместимость со всеми популярными разъемами.

Упаковка и доставка:

Сценарий приложения:

Глобальные выставки:

Профиль компании:

SUNKEAN — быстрорастущая солнечная компания, а также поставщик готовых решений в Китае. Продукты охватывают фотоэлектрические модули, домашнюю солнечную энергетическую систему, солнечный фотоэлектрический кабель , фотоэлектрические разъемы, забор, фотоэлектрический инвертор и т. Д. Солнечные продукты.

SUNKEAN стремится предоставлять лучшие решения для пользователей, установщиков, инвесторов и всех заинтересованных сторон. Мы всегда берем на себя ответственность за требования клиентов. Мы прилагаем все усилия для инноваций и прорывов.

Часто задаваемые вопросы

В: Как я могу получить образец?

A: У нас есть различные виды солнечного кабеля pv с изоляцией из сшитого полиэтилена, фотоэлектрического кабеля, солнечного кабеля xlpe на складе, вы можете потребовать образцы, чтобы проверить наше качество. Образцы предоставляются бесплатно, вам нужно только оплатить курьерские сборы.

В: Сколько времени занимает доставка?

A1) для образца: 1-3 дня;

A2) для небольших заказов: 3-10 дней;

A3) для массовых заказов: 15-20 дней;

В: Каковы ваши условия оплаты?

О: оплата <= 1000 долларов США, 100% предоплата.
