Как подсоединить сабвуфер к магнитоле: Правильное подключение сабвуфера к магнитоле

Содержание

Правильное подключение сабвуфера к магнитоле

Сабвуфер – основа для мощного, сбалансированного звучания всей аудиосистемы, раскрывая многогранность и красоту частот 20-120 ГГц.

В идеале подключение лучше доверить проверенным специалистам, которые смогут учесть специфику автомобиля и рекомендации производителя сабвуфера.


Но при наличии должной сноровки и навыков с вопросами монтажа можно справиться и самостоятельно.

Порядок работ для подключения сабвуфера

Сабвуфер может быть активным либо пассивным. Основное различие – при работе с пассивным сабом необходимо купить автомобильный усилитель звука. При работе с активным подключение выполняется к магнитоле. Мы остановим свое внимание именно на первом варианте.

Основные аспекты

Особых сложностей в схеме нет – производится подсоединение к усилителю. Далее выполняется подключение самого усилителя непосредственно к магнитоле.

В подобном формате усилитель призван передать сигнал, поступающий от магнитолы, на НЧ и ВЧ динамики в авто.


Важно понимать, что для размещения сабвуфера с усилителем понадобится достаточно свободного пространства. Поэтому для инсталляции многие выбирают багажник. Провода для акустики в результате нужно будет прокладывать через весь салон.

Внимание! Отключите аккумулятор автомобиля перед установкой акустической системы. В противном случае сохраняется риск короткого замыкания.

Основной порядок выполнения работ

Сначала в обязательном порядке следует позаботиться о защите всех проводов питания – крайне важное условие для «плюса». Уместным вариантом для такой защиты станет гофра либо прочий материал. Следует установить на «плюсе» предохранитель.

Первый шаг

Следует для начала обнаружить технологическое отверстие, предназначенное для проводки. Практически во всех зарубежных авто данное отверстие обычно закрыто резиновой заглушкой. В отечественных моделях подобная заглушка обычно не предусмотрена. Возможны случаи и попросту отсутствия подобного отверстия, поэтому нужно будет просверлить.

После того, как отверстие подготовлено, в него протягиваются провода, заливаем герметиком. Чтобы обеспечить более солидный ресурс и долговечность самого кабеля, лучше герметик всё же заменить на резиновую втулку.

Следующий шаг при выполнении работ

Переходим к протягиванию проводов в моторном отсеке – жгут предстоит вывести в салон. В идеале – нужно позаботиться о подготовке мест под прокладку проводки. Поскольку для эстетики и безопасности лучше всего проводку будет скрыть.

Чтобы добиться такого эффекта, в некоторых местах понадобится снять накладки на порогах, прочие элементы обшивки. Снятые элементы после работ по прокладке можно будет вновь вернуть обратно.

Предпоследний шаг

Проводку нужно будет прокладывать через технологическое отверстие. При его отсутствии вновь понадобится подготовить. Далее провода, выведенные в багажник вашего автомобиля, подключаются к усилителю.

В результате нам удалось подключить усилитель к АКБ, пора заняться подсоединением к магнитоле. Соответственно, следует воспользоваться «тюльпанами» и проводом, который ответственен за питание усилителя. Как правило, данный провод выполнен в синем цвете.

Опыт подсказывает – лучше всего при снятии магнитолы воспользоваться плоскими ключами. Они способствуют более оперативному и удобному выполнению работ. При их отсутствии вполне можно обойтись простой отверткой.

Четвертый шаг – подключение сабвуфера к магнитоле

При подсоединении «тюльпанов» учитываем цвета коннекторов.

Но возможны ситуации, когда штекеры провода выполняются в черном и красном цветах. Автомобильная магнитола же представлена красным и белым цветами. Производится соединение красного с красным, а черного с белым.

После выполненного подключения ведем проводку через салон, с подключением «тюльпанов» непосредственно к усилителю.

Работа с активным сабвуфером

Порядок работ аналогичен. Но производится прямое подключение без использования усилителя. Для подобной схемы нужно будет купить автомобильный конденсатор и подключить к сабвуферу. Но обязательно нужно помнить о соблюдении полярности.

Раскрывайте весь потенциал аудиосистемы и наслаждайтесь любимыми композициями вместе с фирменными решениями «АвтоАудиоЦентра». Наша цель – не просто помочь купить сабвуфер, но также выполнить подключение в своих установочных центрах Харькова, Киева, Днепра и других городах Украины.

Определитесь со своими приоритетами и наши специалисты помогут определиться с основными составляющими и аксессуарами для построения производительной, стабильной аудиосистемы под личные задачи и выделенный бюджет.

схема подключения и установки + видео-инструкция

Хороший сабвуфер позволяет добиться качественно иного звучания автомобильной аудиосистемы за достаточно разумные деньги. Активные корпусные сабвуферы очень просты в подключении, а вот пассивный сабвуфер, не имея базовой подготовки, правильно подключить сможет далеко не каждый автолюбитель, и ошибка может привести даже к выходу из строя генератора.

Именно поэтому важно знать, как правильно устанавливать сабвуфер в машине и подключать его к автомобильной магнитоле и бортовой сети.

В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.

О видах автомобильных сабвуферов и их отличительных особенностях мы подробно рассказывали в своём материале о выборе сабвуфера в машину, поэтому ниже мы коснемся этой темы лишь вскользь.

Классификация сабвуферов и способы их установки в машину

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

  1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
  2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

  • В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
  • В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда «саб» устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

  • Во внутреннюю обшивку автомобиля;
  • В пол багажника;
  • В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Подключение сабвуфера в машине

Если сабвуфер активный, то особых проблем при его подключении к штатной магнитоле или другому головному устройству не возникнет. Для этого нужно выполнить всего два шага: подключить питание и звуковые провода.

  1. Для подключения питания необходимо протянуть провод от сабвуфера в подкапотное пространство машины и подключить его через предохранитель к плюсовой клемме аккумулятора. Минусовой контакт сабвуфера запитывается от ближайшей «массы».
  2. Звуковой кабель подключается напрямую к специальному разъему для сабвуфера, который находится на задней стенке магнитолы и обычно обозначается как «S/W» или «SW OUT».

Подробней о разъёмах и выходах на задних стенках автомобильных магнитол читайте в нашей инструкции по подключению автомагнитол.

Схема подключения пассивного сабвуфера в машине

Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель (смотрите схему подключения выше). Кроме того, во избежание «провалов» звука на высокой громкости и проблем с электрооборудованием автомобиля мы рекомендуем использовать специальный конденсатор для сабвуфера.

Поскольку сабвуферы создают дополнительную нагрузку на бортовую электрическую сеть автомобиля, то при наличии мощного усилителя звука в аудиосистеме очень часто возникает необходимость в приобретении конденсатора для сабвуфера, который будет защищать сеть от перегрузок.

После установки и подключения сабвуфера в машине останется лишь правильно его настроить. Если в автомобиль установлен активный сабвуфер, то при его регулировке просто подбирается оптимальный вариант звучания.

А вот настройка пассивного сабвуфера, как правило, более сложная, и чтобы правильно отрегулировать его звучание нужно обладать неплохим музыкальным слухом. Если настроить пассивный сабвуфер самостоятельно вам не удастся, тогда лучше будет обратиться для этого к специалистам.

Видео-инструкция по установке и подключению сабвуфера в машине

Подключение сабвуфера к магнитоле — инструкция с видео

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем, кстати, ранее я затрагивал эту тему в статье — сабвуфер в машину своими руками. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

  • Предохранитель.
  • Конденсатор.
  • Проводка.
  • Кусачки.
  • Плоскогубцы.
  • Изолента.
  • Гаечные ключи.
  • Разводной ключ и стяжка.
  • Непосредственно сабвуфер.

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

Подключение пассивного сабвуфера к магнитоле, инструкция.

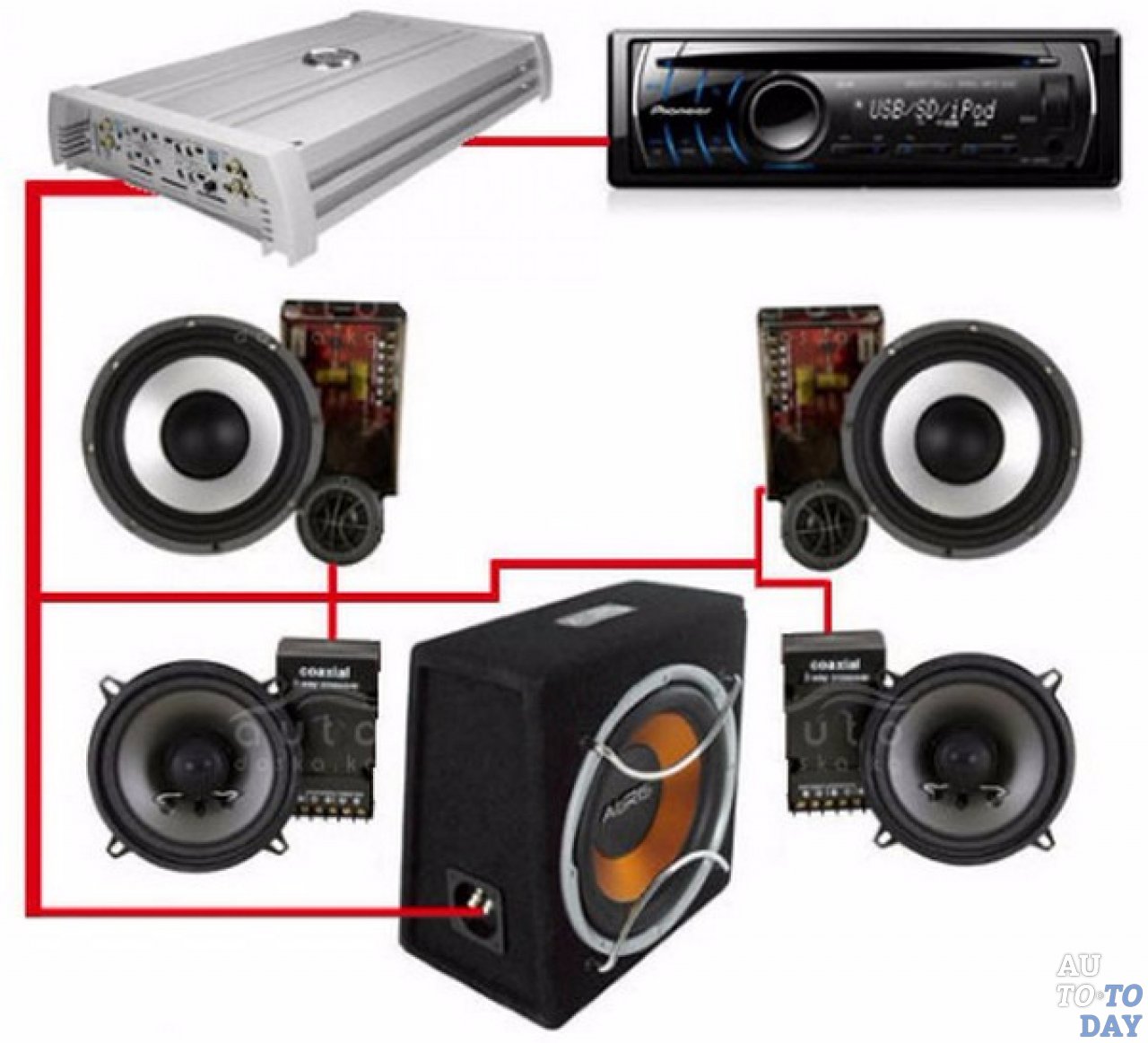

Схема подключения сабвуфера к магнитоле.

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле. Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

Замечу: сабвуфер вместе с усилителем требует немала места, поэтому многие размещают их в багажнике машины. Как вы, наверняка, догадались для подключения сабвуфера в таком случае провода приходится вести через весь салон — к аккумулятору.

Внимание!

Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания).

Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Первый этап.

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап.

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап.

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле.

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Видео по подключению сабвуфера к магнитоле (пассивный)

Подключение активного сабвуфера к магнитоле.

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

(активный)

Рекомендую прочитать:

Как подключить сабвуфер к магнитоле: видео

Штатная акустическая система большинства автомобилей не оснащена сабвуфером. Лишь автомобили D класса, и то не всех марок, оборудуются боле или менее полной акустической системой. Поэтому большинство любителей качественного звука вынуждены либо радикально менять автомобильную акустику, либо пытаться встроить недостающие компоненты в имеющийся штатный вариант.

Можно ли подключить сабвуфер к штатной магнитоле – вопрос из разряда: «если нельзя, но очень хочется, то можно». Большинство специалистов в акустике сходятся во мнении, что подключить пассивный сабвуфер к магнитоле, конечно, можно. Только непонятно, зачем столько возни с незначительным результатом в финале.

Пассивный или активный

Пассивный сабвуфер в автомобилеАктивный саб с двумя динамиками

Выбор между пассивным и активным сабвуфером – это первое, что приходится делать, жаждущему добавить полноты звучания, автолюбителю. В чем отличие между этими двумя типами сабвуферов? Для начала, разберемся, а что такое сабвуфер? Это устройство, акустическая система, воспроизводящая низкочастотный диапазон звуков.

Кроме слышимого человеком диапазона, он также воспроизводит звуковые волны, имеющие частоту от 5 до 200 Гц – инфразвук. Те самые вибрации, заставляющие сердце биться в ритме с музыкой. Человеческое ухо плохо локализирует низкочастотные звуки, поэтому низкочастотный громкоговоритель может быть один, а не парный, как все остальные, и поместить громоздкий ящик в удобном месте, опять же, в отличие от динамиков, выдающих другие частоты, месторасположение которых четко оговаривается гуру от акустики.

Использование низкочастотных динамиков в качестве компонента акустической системы позволяет не только сделать звук более гармоничным и наполненным, подчеркнув басы, но и при удачном расположении, погасить неизбежно возникающие в результате интерференции в небольшом замкнутом помещении, стоячие волны, создающие эффект «грязного» звука.

По устройству сабвуферы бывают активные и пассивные. Активным называется устройство, включающее в себя, помимо НЧ громкоговорителя, усилитель и кроссовер. Пассивный сабвуфер не имеет никаких других устройств, кроме низкочастотных динамиков.

Обе системы имеют как плюсы, так и минусы:

  1. Активный сабвуфер. Устройство, оборудованное усилителем и кроссовером, имеет более компактные размеры, встроенный кроссовер фильтрует частоты высокого и среднего диапазона, что облегчает согласование с остальной частью акустической системы. Собственный усилитель снимает нагрузку по выдаче низких частот с основного усилителя. Но, как все устройства «два в одном», активный сабвуфер имеет более низкое качество звучания.
  2. Пассивный сабвуфер. Пассивный НЧ громкоговоритель более требовательный к размещению – чтобы добиться хорошего качества звучания басов, его придется попереставлять в поисках оптимального места. Параллельное подключение с основной широкополосной акустической системой излишне нагружает усилитель, и возможно будет являться причиной снижения мощности звука и динамичности звучания.

Какие варианты возможны

Учитывая, что дефолтные модели магнитол часто не оборудованы дополнительными линейными выходами, подключение может быть сопряжено с некоторыми трудностями.

Чтобы понять, насколько «все запущено», если вы не знаете модельные характеристики своего агрегата, демонтируйте магнитолу, и рассмотрите ее заднюю панель на предмет наличия линейных выходов. Красные и желтые (или белые) «тюльпаны» — разъемы RCA, маркированные буквами SW, именно то, что вам нужно. Впрочем, демонтировать магнитолу вам все равно придется – для организации подключения.

Дальнейшие действия зависят от того, что вы обнаружили.

  1. Наличие штатного выхода на сабвуфер. Самый простой вариант – и сточки зрения, можно ли подключить сабвуфер к штатной магнитоле, и с последующим корректным функционированием акустической системы.
  2. «Выхода нет…». Говорят, безвыходных ситуаций не бывает. Касается это и того случая, когда штатная автомагнитола не имеет выходов для подключения дополнительных внешних устройств. Схем, как подключить активный сабвуфер к штатной магнитоле в машине, существует несколько. Различаются они разной степенью геморройности процесса реализации, материало и финансово емкостью, а также результатом – качеством воспроизведения звука.

Подключить сабвуфер к магнитоле без усилителя можно от любой штатной колонки или через штатный разъем AUX. Более сложный вариант подключения потребуется, если в наличии имеется пассивный сабвуфер. Для нормального функционирования системы потребуется приобрести еще и усилитель. Чтобы подключить усилитель и сабвуфер к магнитоле, необходимо наличие акустического кабеля, длины которого, с учетом запаса на свободу облегания, должно хватить до установленного в салоне усилителя. При установке главное не перепутать «плюс» и «минус» динамика. В остальном, процесс и схема подключения аналогичны вышеописанным способам, например, через колонки.

Что в этом плохого

Прежде чем искать ответ на вопрос, можно ли подключить активный сабвуфер к магнитоле, и «пилить» начинку машины, стоит задуматься: а оно вообще вам надо? При подключении через штатный динамик, на усилитель (встроенный в сабвуфере, или отдельный) подается не прямой сигнал, а уже обработанный хиленьким встроенным усиливающим устройством штатного агрегата. Возникают искажения, которые сложно устранимы или неустранимы вовсе.

Для этого необходимо, чтобы усилитель был оборудован высокоуровневыми входами. Обычно, такие входы являются принадлежностью агрегатов нижнего уровня качества. Хотя и техника высокого класса иногда комплектуется входами для приема сигнала высокого уровня. Правда, там они являются запасным вариантом, на случай решения каких-либо нештатных ситуаций.

Если вы все-таки решили использовать штатное ГУ, то посмотрите, как подключить сабвуфер к магнитоле на видео.

Инструкция как подключить сабвуфер к магнитоле без усилителя

Прежде чем рассказывать о том, как подключить сабвуфер к магнитоле Pioneer без усилителя, разберемся что такое сабвуфер и какие разновидности такой акустической аппаратуры устанавливают в качестве дополнительного оборудования, автолюбители.

Как подключить?

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер — звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

  • активные;
  • пассивные.

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Схема

Подключение саба Mystery усилителя к магнитоле Пионер в автомобиле ВАЗ 2114

Как подключить сабвуфер к магнитоле без усилителя по схеме приведенной чуть ниже, более подробно.

В первую очередь нам понадобиться установочные инструменты и материалы:

  • предохранитель.
  • конденсатор.
  • электропровод.
  • пассатижи.
  • изоляционная лента.
  • разводной и накидной ключи.

Инструкция по подключению пассивного сабвуфера Mystery к магнитоле Pioneer

Принципиальная схема колонок с низкой частотностью как активного, так пассивного типа, практически одинакова, за исключением небольших дополнений относящихся к не активным сабвуферам.



По этой причине будем разбирать общий метод с последующим внесением изменений.

Процесс включения авто магнитолы пассивного сабвуфера очень прост: он соединяется на прямую с усилителем, а тот, в свою очередь, последовательно присоединяется к автомобильному проигрывателю.

Роль штатного усилителя в этой цепи— передача полученного от звука воспроизводящего устройства (авто магнитолы) сигнала, динамикам с высоко и низко разрешающей частотой. Где преобразователем низкочастотных сигналов выступает сам сабвуфер, а высоких, его сателлиты.

Из-за достаточно больших габаритов, установка сабвуфера производиться в основном в багажном отсеке автомобиля и провода электропитания приходиться тянуть через весь салон к аккумуляторной батарее. Что не улучшает его (салона) внешнего вида.

Не активный сабвуфер

Пассивный сабвуфер подключить к магнитоле без усилителя, можно в 4 этапа.

  1. Через технологическое отверстие в моторном отсеке протягиваем питающий провод к аккумулятору. На положительном (плюс) проводе поближе к батарее, устанавливаем предохранитель.
  2. Вытягиваем проводку в салон и протягиваем до багажника, по возможности маскируя ее под деталями внутренней отделки.
  3. Заводим провода через готовое тех отверстие (при необходимости делаем его самостоятельно) в багажник автомобиля. И подключаем непосредственно к низкочастотной колонке, согласно схеме (+ на +, — к -).

Подключение сабвуфера к магнитоле Пионер через одножильный, питающий (синий) провод и провод с разъемами «тюльпаны»

Подключение сабвуфера к магнитоле. Как правильно подключить саб к автомагнитоле

Автор admin На чтение 8 мин. Просмотров 132 Опубликовано

  1. Как подключить тюльпаны к усилителю для сабвуфера
  2. Кабель для подключения сабвуфера к магнитоле
  3. Схема подключения сабвуфера со встроенным усилителем
  4. Подключение сабвуфера к автомагнитоле
  5. Схема подключения саба к магнитоле без усилителя
  6. Линейное подключение сабвуфера

Низкочастотная акустическая система обеспечивает глубокое и насыщенное звучание баса. Для правильной работы колонки, важным является подсоединение системы к источнику звука и электропитанию. Правильное подключение сабвуфера должно осуществляться специальными кабелями соответствующего сечения. Это обеспечит качественный звук и исключит возможность короткого замыкания.

Как подключить тюльпаны к усилителю для сабвуфера

Автомобильные низкочастотные системы бывают пассивные и активные. Пассивная басовая колонка представляет собой мощный низкочастотный динамик, установленный в корпусе. Такая конструкция может присоединяться к выходу системы низкой частоты или непосредственно к музыкальному центру автомобиля. Для того чтобы выделить низкочастотный диапазон и обрезать частоты не предназначенные для воспроизведения басовой колонкой пассивная система подсоединяется через LCфильтр-кроссовер.Чтобы получить качественный звук нужно знать, как подключить провода на саб.

Разъёмы RCA или «Тюльпан» часто применяются для взаимной стыковки бытовых электронных устройств. Подключение саба через тюльпаны осуществляется быстро и просто, поскольку такие коннекторы не имеют поворотных или резьбовых фиксаторов. Достаточно просто вставить штекер в соответствующее гнездо. Минусом такого соединения является невысокая надёжность. Разъёмы «Тюльпан» низкого качества часто теряют контакт из-за окисления токоведущих частей. Нередки так же случаи, когда от сильной вибрации и тряски они выходят из посадочных мест.

Кабель для подключения сабвуфера к магнитоле

К автомобильной магнитоле допускается присоединение пассивных и активных устройств. Разница лишь в том, что у пассивной акустической системы выходной сигнал с музыкального центра поступает сразу на динамик, а в активной системе звуковой сигнал с выхода магнитолы поступает на вход встроенного блока НЧ.

Подключить динамик саба к автомагнитоле нужно проводами, специально предназначенными для этой цели. Не рекомендуется использовать электрические или слаботочные кабели. Для правильного подключения саба к магнитоле используется только один сигнальный кабель.

У музыкальной системы автомобиля на задней стенке имеются выходные разъёмы, которые маркируются «AudioOut», «A-Out»,«SpeakerOut» или по другому, но обозначение «Out» должно присутствовать. Кроме того разъёмы помечаются буквами «L» и«R», что означает левый и правый канал соответственно. Чтобы правильно подсоединить саб нужно использовать выход одного из каналов. Это может быть левый или правый канал. Для того чтобы избежать возможного отключения разъёмов, кабель жёстко фиксируется любым возможным способом.

Схема подключения сабвуфера со встроенным усилителем

Сложнее подсоединить активный сабвуфер к магнитоле, так как кроме сигнального провода потребуется силовой кабель.Чтобы правильно подсоединить звуковую систему нужно знать, куда подсоединить провод питания усилителя сабвуфера. Схема подключения саба не представляет сложностей, но определённые правила стыковки устройств нужно соблюдать.

Схема соединения сабвуфера с усилителем состоит из трёх кабельных линий. По силовому проводу на НЧ блокактивного устройства подаётся питающее напряжения с аккумулятора, по сигнальному проводу на вход подаётся сигнал с выхода автомобильной магнитолы, а на массу автомобиля подключается корпус или «Земля» усилителя.

Сабвуфер подключается к плюсовой клемме аккумулятора только через предохранитель. Его номинал зависит от сечения кабеля, который, в свою очередь, определяется мощностью низкочастотного канала. При сечении провода 10 мм2, предохранитель должен быть не более 60 А, сечение кабеля 20 мм2 допускает применение предохранителя в 100 А. Меньшую величину поставить можно, а большую нельзя, так как это может привести к возгоранию в случае короткого замыкания плюсового кабеля на корпус.

Можно ли подключить сабвуфер напрямую к аккумулятору. Этого делать категорически нельзя, потому что из-за короткого замыкания проводки возникает больше половины всех возгораний в автомобилях. Предохранители для подключения питания саба бывают двух типов: AGU и ANL. Второй тип намного более надёжный, поэтому если есть возможность выбора, то ставить нужно именно его. Расстояние от плюсовой клеммы аккумулятора до предохранителя не должно превышать 30 см.

Подключение сабвуфера к автомагнитоле

Подключение сабвуфера к автомобильному магнитофону осуществляется с помощью межблочных кабелей. Они имеют небольшое сечение и могут заканчиваться разными типами разъёмов. Кроме сигнального кабеля, по которому транслируется звуковой сигнал, у магнитолы имеется контакт «REM». Это линия дистанционного управления, позволяющая управлять подачей электропитания на усилитель. Многие не используют дистанционное включение питания, а ставят обычный тумблер для ручного управления. Подключение саба фотосхема.

К каким магнитолам можно подключить сабвуфер. Обычно это не имеет принципиального значения, так как у всех моделей имеются выходные разъёмы для внешнего усилителя или громкоговорителей. Чтобы понять, куда подключить сабвуфер к магнитоле достаточно посмотреть на её заднюю стенку. Там все разъёмы помечены соответствующими обозначениями. Разъёмы, отвечающие за входные сигналы, помечены буквами «IN», разъёмы для подключения внешнего усилителя или динамиков маркируются буквами «OUT», питающее напряжение подаётся на клемму «+12 V», клемма «GND» подключается к массе автомобиля. Провод «REM» можно использовать для включения НЧ системы или применить ручное управление. Схема подключения саба к магнитоле включает в себя только выходные провода, с которых снимается звуковой сигнал.

Схема подключения саба к магнитоле без усилителя

Подключить саб к магнитоле напрямую несложно даже неопытному пользователю. Штатные акустические колонки подсоединяются к магнитоле через евроразъём прямоугольной формы, который установлен на задней стенке устройства. Для дополнительных громкоговорителей используются фронтальные и тыловые разъёмы типа «Тюльпан». Включить сабвуфер на магнитолу можно с помощью стандартного кабеля, предназначенного для акустических систем. Поскольку выходная мощность автомобильной магнитолы небольшая, то можно использоватьпровода для подключениясабвуфера к магнитоле из готового набора. Удобно то, что на них уже установлены «Тюльпаны». Как играет сабвуфер без усилителя в машине. Следует сразу отменить, что подключение низкочастотного динамика напрямую к автомагнитоле не обеспечит нормального звучания. Схема подключения пассивного саба к магнитоле ограничивается одной кабельной линией.

Выходная мощность низкочастотного канала, встроенного в магнитолу не может обеспечить эффективную работу низкочастотного динамика. В паспорте на устройство указано, что мощность автомагнитолы 15-20 WRMSTHD 10%. Это означает максимальную синусоидальную мощность при коэффициенте нелинейных искажений 10%. При таких искажениях прослушивание музыки нежелательно, так как это вредно для слуха. Нормой считается коэффициент искажений в 0,5%, но при этом выходная мощность магнитолы должна быть существенно меньше. Поэтому при подключении саба напрямую уровень воспроизведения низких частот будет невысоким.

Как присоединить сабвуфер

Схема подключения пассивного сабвуфера к усилителю в автомобиле определяется местом его размещения и типом акустической системы.Для корректной работы низкочастотного канала его нужно подключать через накопительный конденсатор.

Конденсатор большой ёмкости играет роль дополнительного источника электрической энергии. Это необходимо по следующей причине. Напряжение автомобильного аккумулятора представляет собой почти постоянную величину, которая может уменьшиться, но никогда не увеличивается выше определённого предела. При воспроизведении мощных басов ток потребления системы возрастает настолько, что даже самый мощный автомобильный аккумулятор не в состоянии его обеспечить. Несмотря на большую толщину проводов, соединяющих звуковые устройства и источник питания, на них происходит падение напряжения. В такие моменты звук в акустической низкочастотной системе пропадает. В схеме подключения сабвуфера через усилитель мощный конденсатор подключается параллельно усилителю и автомобильному аккумулятору. При нехватке напряжения он почти мгновенно отдаёт запасенную заранее энергию на усилитель и провалов звука не возникает. Кроме того конденсатор-накопитель защищает НЧ динамик и уменьшает искажения.

В схеме подсоединения пассивного сабвуфера к НЧ каналу важную роль играет взаимное расположение элементов. Так как в большинстве случаев низкочастотная акустическая система располагается в багажном отсеке автомобиля, там же нужно установить и конденсатор. Провода от НЧ блока до накопителя должны быть как можно короче. Так как аккумулятор обычно располагается в передней части автомобиля под капотом, провода электропитания должны быть достаточной толщины, чтобы выдержать большой ток. Схема подключения саба в машине обязательно включает в себя предохранитель. Он защищает не усилитель, так как у него имеется собственный предохранитель, а только кабельную проводку от возможного возгорания. В случае короткого замыкания толстые провода будут настолько сильно нагреваться, что от этого воспламенится изоляция и пожар в автомобиле неизбежен.

Линейное подключение сабвуфера

Иногда для низкочастотной системы используется стереофонический УНЧ. Часто бытовая техника обновляется и старый НЧ блок используют для подключения акустической системы. В этом случае для правильного подключения сабвуферанужно собрать несложную схему, которая является делителем напряжения и канальным смесителем. Сигнал снимается непосредственно с выходов усилителя, поэтому его выходное напряжение нужно ограничить.

Чтобы подсоединить провода к сабвуферу применяется акустический кабель в хорошей изоляции. Этот способ так же используется, если на штатной автомобильной магнитоле нет звукового выхода для подключения внешней акустики. Линейный преобразователь (конвертер) можно сделать самостоятельно или приобрести готовое изделие. При использовании готового конвертера не нужно соединять провода на переходник.Преобразователь лучше установить в непосредственной близости от магнитолы.

пассивный, саб, машину, можно ли, буфер, что будет если

Автор Владислав Никитович На чтение 4 мин.

Для улучшения характеристик звучания акустики в автомобиле используется дополнительная шумоизоляция кузова и установка низкочастотного громкоговорителя. Если владелец знаком с конструкцией акустических систем, то он без проблем поймет, как подключить сабвуфер к магнитоле без усилителя. При самостоятельном монтаже требуется соблюдать правила техники безопасности, работы рекомендуется проводить при отключенном от бортовой сети аккумуляторе.

Виды сабвуферов

Автомобильные низкочастотные динамики, оснащенные индивидуальным корпусом, могут иметь встроенный усилитель или коммутируются напрямую к автомагнитоле. Применение дополнительного усилителя позволяет разгрузить головное устройство. Для выполнения регулировки по частотным диапазонам и согласования сигнала с остальными акустическими устройствами размещен отдельный кроссовер. Регулировка громкости звучания саба выполняется отдельным поворотным потенциометром, установленным на корпусе изделия.

Также оборудование подразделяется на несколько разновидностей по конструкции и конфигурации корпуса, который изготовлен из фанеры или иного материала на основе древесины.

В конструкции имеется специальный фазоинвертор, который обеспечивает расширение частотного диапазона за счет эффекта резонанса. Существуют конструкции низкочастотных устройств, в которых громкоговоритель размещен на разделительной перегородке внутри корпуса.

Подключение пассивного сабвуфера производится через разъемы тыловой акустики или к специальным штекерам, размещенным на головном устройстве. Подобная схема коммутации увеличивает нагрузку на электронику магнитолы и негативно сказывается на работе компонентов акустической системы автомобиля. Но поскольку оборудование без усилителя имеет низкую цену, то владельцев автомобилей интересует вопрос, можно ли выполнить подключение сабвуфера с минимизацией потерь качества звучания.

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

  • акустические кабели, необходимые для коммутации;
  • пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
  • пластиковая отвертка для снятия пластиковых обшивок салона;
  • бокорезы для подрезки кабелей;
  • штекеры, нужные для подключения;
  • лента ПВХ или защитная трубка;
  • гибкие хомуты;
  • защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

Сабвуфер может отлично работать с вашей старой стереосистемой

В. Мне понравилась ваша статья о настройке системы объемного звука («10 полезных советов по настройке системы объемного звука», 1/9/05). Я часто задавался вопросом, для чего нужен сабвуфер. У меня есть старая стереосистема 80-х годов.

У меня два вопроса:

1. У моего ресивера нет выхода на сабвуфер. Означает ли это, что он мне не нужен и я не могу использовать его с этим оборудованием?

2.Не могли бы вы порекомендовать книгу или журнал, которые охватывают все основные детали современных определений и объяснений аудио (или аудио / видео) для новичков?

— Джек Хендерсон, Чикаго

A. Да, Джек, вы все равно можете использовать сабвуфер с вашей системой. Проверьте, есть ли на нем выход предусилителя, иногда с пометкой «Pre Out» на задней панели. Если это так, проложите пару межсоединений оттуда к сабвуферу (если сабвуфер имеет один вход RCA, купите простой «Y-адаптер» в RadioShack с двумя гнездовыми RCA на одном конце и штекерным RCA на другом).

Если ваш ресивер не имеет выхода предусилителя, вы можете обращаться с сабвуфером как с другим громкоговорителем и использовать провод громкоговорителя для подключения его к терминалам ресивера для передних левого и правого громкоговорителей. Затем вы должны подключить передние левый и правый динамики к терминалам уровня динамиков сабвуфера.

Большинство сабвуферов имеют эти подключения на уровне динамиков, но проверьте их перед покупкой.

Хороший сабвуфер воспроизводит низкие ноты, которых нет у ваших динамиков. Это имеет большое значение, особенно со спецэффектами фильма.

Частотная характеристика ваших динамиков, например, снижается до 50 Гц.

Сабвуфер повысит частоту до 30 герц или даже ниже.

Что касается книги, попробуйте «Практический домашний кинотеатр: руководство по видео- и аудиосистемам» (Quiet River Press, 241 страница, 19,95 долларов США) Марка Флейшмана или «Домашний кинотеатр для всех: практическое руководство по современным домашним развлекательным системам». (Acapella, 272 страницы, 19,95 долл. США) Роберта Харли и Томлинсона Холмана.

Оба доступны на www.amazon.com.

В. По поводу вашей статьи «У Bose Wave появился новый конкурент» (16.01.05): Полагаю, дополнительные регуляторы низких и высоких частот на Bose или чем-либо еще больше не доступны. У меня есть большой кассетный плеер Bose и магнитофон / радио с этими элементами управления, что позволяет мне, а не звукоинженеру, лучше знать, как я настраиваю его в соответствии со своими потребностями слуха.

Я заказал большую настольную модель проигрывателя компакт-дисков Bose, но отправил его обратно, поскольку знакомые регуляторы высоких и низких частот в этой новой модели отсутствовали.Если у вас есть выбор, трудно соглашаться на меньшее. Так много о прогрессе. Спасибо за новость о том, что у Bose небольшое соревнование. Но я полагаю, что времена контроля высоких и низких частот прошли.

— Филлис Харрис, Эймс, Айова

A. В своем стремлении продавать элегантные «образ жизни» некоторые производители жертвуют функциональностью ради простоты. Но радиоприемник за 500 долларов должен иметь легкодоступные регуляторы высоких и низких частот. Они есть на SoundWorks Radio CD 740 (349 долларов) от Cambridge SoundWorks.Посетите www.hifi.com.

В. Спасибо за отличное понимание колонок Infinity Primus 150 в вашей колонке («Колонка Infinity Primus 150 имеет большой звуковой потенциал», 1/2/05). Я живу к западу от Чикаго и хотел бы знать, знаете ли вы, какие розничные продавцы продают продукт Infinity.

— Патрик Белл, Батавия

A. Попробуйте Circuit City или, если вы предпочитаете делать покупки в Интернете, Crutchfield на сайте www.crutchfield.com.

В. У нас нет кабеля, поскольку линии все еще не работают в нашем районе на Гренаде.У нас есть сила. Но у нас не было кабеля после урагана Иван [сентябрь. 7]. Я хочу смотреть телевизор на своем ноутбуке Toshiba. Вы можете помочь мне с моей просьбой?

— Арнольд Блитцер, Гренада

A. Если у вас есть антенна, принимающая телевизионный сигнал, вы можете подключить ее к устройству под названием TV Jockey (розничная цена 100 долларов), которое затем подключается к вашему ПК. Вам понадобится соединение VGA (видеографический массив), базовый графический интерфейс для компьютерных мониторов или адаптер VGA для вашего ноутбука.

Если у вас есть широкополосное соединение, вы также можете получить ограниченный телематериал из Интернета.Взгляните на www.webtvlist.com.

———-

Кевин Хант пишет для The Hartford Courant. Вы можете написать ему по электронной почте home&[email protected].

ПОДКЛЮЧЕНИЕ САБВУФЕРА К СТАРОМУ РЕСИВЕРУ

Q: Мне очень понравилась ваша статья о настройке системы объемного звука в прошлом месяце. Информация была четкой, лаконичной и полезной. Я часто задавался вопросом, для чего нужен сабвуфер. У меня есть старая стереосистема 80-х годов.

У меня два вопроса:

1.У моего ресивера нет выхода на сабвуфер. Означает ли это, что он мне не нужен и я не могу использовать его с этим оборудованием?

2. Не могли бы вы порекомендовать книгу или журнал, охватывающий все основные детали современного аудио (или аудио / видео) с определениями и пояснениями для новичков?

Джек Хендерсон, Чикаго

О: Да, Джек, вы все равно можете использовать сабвуфер с вашей системой. Проверьте, есть ли на нем выход предусилителя, иногда с пометкой «Pre Out» на задней панели.Если это так, проложите пару межсоединений оттуда к сабвуферу (если сабвуфер имеет один вход RCA, купите простой «Y-адаптер» в RadioShack с двумя гнездовыми RCA на одном конце и штекерным RCA на другом).

Если ваш ресивер не имеет выхода предусилителя, вы можете обращаться с сабвуфером как с другим громкоговорителем и использовать провод громкоговорителя для подключения его к клеммам громкоговорителей ресивера, предназначенным для передних левого и правого громкоговорителей. Затем вы должны подключить передние левый и правый динамики к терминалам уровня динамиков сабвуфера.Большинство сабвуферов имеют эти подключения на уровне динамиков, но проверьте их перед покупкой.

Хороший сабвуфер воспроизводит низкие ноты, которых не могут ваши динамики. Это имеет большое значение, особенно со спецэффектами фильма. Например, частотная характеристика громкоговорителей, упомянутых вами в другом месте электронной почты, снижается до 50 Гц. Сабвуфер будет работать с частотой 30 герц или даже ниже. Вы заметите лишний вес.

Что касается книги, попробуйте «Практический домашний кинотеатр (руководство по видео- и аудиосистемам)» Марка Флейшмана или «Домашний кинотеатр для всех: практическое руководство по современным домашним развлекательным системам» Роберта Харли и Томлинсона Холмана.Оба доступны на Amazon.com.

В: Я читал вашу интересную статью «У Bose’s Wave появился новый конкурент» в газете Chicago Tribune от 16 января. Мне также жаль, что новое радио Bose Wave не было доступно для непосредственного тестирования на компакт-диске Boston Acoustic MicroSystem CD. Однако вы могли протестировать компакт-диск MicroSystem CD с оригинальной Bose Wave. Множество оригинальных радиоприемников Wave. У меня есть один, который я мог бы одолжить тебе.

Фил Фэйр, технический менеджер,

Naperville HW Compliance Group, Lucent Technologies

A: Спасибо за предложение, Фил, но я слышал и старую версию Bose Wave.В колонке я упомянул, что компакт-диск MicroSystem напомнил мне «более ранние выпуски Bose Wave». Новая волна должна быть лучше (как и каждая новая версия всего, что когда-либо было сделано). Если Bose предоставит на рассмотрение заемщика, я дам вам знать, если я согласен.

Q: Повторите вашу статью о «У Bose Wave есть новый конкурент»: я полагаю, что дополнительные регуляторы низких и высоких частот на Bose или чем-либо еще больше не доступны. У меня есть большой кассетный плеер Bose и магнитофон / радио с этими элементами управления, что позволяет мне, а не звукоинженеру, лучше знать, как я настраиваю его в соответствии со своими потребностями слуха.

Я заказал большую настольную модель CD-плеера Bose, но отправил его обратно, потому что в этой новой модели отсутствовали знакомые регуляторы высоких и низких частот. Если у вас есть выбор, трудно соглашаться на меньшее. Так много о прогрессе. Спасибо за новость о том, что у Bose небольшое соревнование. Но я полагаю, что времена контроля высоких и низких частот навсегда закончились.

Филлис Харрис, Эймс, Айова

Ответ: В стремлении продавать элегантные «образ жизни» некоторые производители жертвуют функциональностью ради простоты.Но радиоприемник за 500 долларов должен иметь легкодоступные регуляторы высоких и низких частот. Они есть на SoundWorks Radio CD 740 (349 долларов) от Cambridge SoundWorks. Посетите hifi.com.

Q: Прочитал ваш отличный обзор T743 в Интернете, но заметил, что вы, как и многие журналисты, странным образом, кажется, неправильно понимаете происхождение и даже национальность NAD.

В вашей статье говорится: «… С 1978 года, когда он был основан в Германии как New Acoustic Dimension …»

NAD был фактически основан в Англии в 1972 году Мартином Боришем (и его приятелями), инженером-электриком с Ph.Д. по физике. Позже, с импортерами AR (Роберт Браун) и другими, они встретились на Мальте и официально начали бизнес.

Сейчас он, конечно, принадлежит канадской компании, но в основе всегда лежал британский дизайн и аудиотехника. Я, кстати, не британец, размахивающий флагом, я ирландский австралиец, примерно такой антибританский, насколько вы можете себе представить, но мне нравится британский аудиодизайн (у меня все еще есть ламповый усилитель Radford моего отца) и как привет фантаст, а иногда и журналист, я сторонник правильной информации.В любом случае, я просто подумал, что вы хотите знать.

Мэтт Кеннеди, Эдинбург, Шотландия

О: Вы правильно указали дату, Мэтт, но немецкая часть истории неверна. Хотя Мартин Бориш, работая в своей лондонской квартире, привлек дизайнеров и инженеров, стоящих за NAD, компания действительно была основана как кооператив дилеров в Германии. Теперь он принадлежит компании Lenbrook Group of Pickering, Онтарио. Эта компания уверенно движется.

В: Спасибо за отличное понимание динамиков Infinity Primus 150.Я живу к западу от Чикаго и хотел бы знать, знаете ли вы, какие розничные продавцы продают продукт Infinity.

Патрик Белл, Батавия

A: Попробуйте Circuit City или, если вы предпочитаете делать покупки в Интернете, Crutchfield (www.crutchfield.com).

Q: У нас нет кабеля, поскольку линии все еще не работают в нашем районе на Гренаде. У нас есть сила. Но у нас не было кабеля после урагана «Иван». Я хочу смотреть телевизор на своем ноутбуке Toshiba. Вы можете помочь мне с моей просьбой?

Арнольд Блитцер, Гренада

A: Я с тобой, Арнольд.После урагана мои приоритеты в порядке: вода, еда, электричество, телевидение.

Если у вас есть антенна, принимающая телевизионный сигнал, вы можете подключить ее к устройству под названием TV Jockey (розничная цена 100 долларов США), которое затем подключается к вашему ПК. Вам понадобится VGA-соединение или VGA-адаптер для вашего ноутбука.

Если и когда у вас есть широкополосное соединение, вы также можете получить ограниченный телематериал из Интернета. Взгляните на www.webtvlist.com. К сожалению, спутниковое телевидение сейчас недоступно на Гренаде из-за расположения спутника над экватором.

Кевин Хант, обозреватель Courant по бытовой электронике, написал это для Chicago Tribune.

Лучший стереоресивер | Обзоры Wirecutter

Фото: Rozette Rago
Выбор для обновления

Yamaha R-N303

R-N303 передает потоки через Wi-Fi и Bluetooth, включает фонокорректор и цифровые входы, и звучит очень хорошо.

Yamaha R-N303 намного дороже, чем Sony STR-Dh290, но все участники дискуссии сочли его дополнительную стоимость оправданной. Он не только немного лучше звучал в наших тестах на прослушивание, но также включает полезные функции, которых нет в менее дорогих приемниках, такие как потоковая передача по Wi-Fi и цифровые аудиовходы.Тем не менее, он по-прежнему продается по цене, позволяющей собрать очень хорошую базовую аудиосистему примерно за 500 долларов.

Оба наших слушателя выбрали R-N303 в качестве своего фаворита в наших тестах на прослушивание, и я согласился, что он звучит лучше, чем Sony STR-Dh290. «Это звучит немного богаче, полнее и охватывающе», — сказала участник дискуссии ЛеРена Майор. «Sony хороша, но по сравнению с ней звучит немного жестко». Эксперт Дэн Гонда согласился: «С этой записью все минимумы и максимумы звучат более полно», — сказал он.Я немного предпочел более плавный звук Cambridge Audio AXR85, потому что он делал звучание тарелок более естественным и менее резким. Но дополнительные функции R-N303 делают его гораздо более выгодным.

Помимо аудиовхода и трех других аналоговых входов, R-N303 имеет оптический и коаксиальный цифровые входы, один аналоговый выход и порт LAN для подключения к домашней сети. Фото: Rozette Rago

Самым сильным преимуществом R-N303 является возможность подключения к сети, которая позволяет использовать ресивер как часть мультирумной музыкальной системы, а также позволяет избежать ограничений диапазона и небольшого ухудшения качества звука при потоковой передаче через Bluetooth на ваш компьютер. приемник.R-N303 совместим с системой Yamaha MusicCast, технологией потоковой передачи Wi-Fi, аналогичной технологии Sonos, а также работает с Apple AirPlay и Google Cast.

Чтобы использовать эту функцию, загрузите приложение Yamaha MusicCast для iOS или Android, а затем подключите ресивер к своей сети Wi-Fi. MusicCast работает исключительно с оборудованием Yamaha и предлагает лишь небольшую часть потоковых сервисов, которые предлагает Sonos, включая Deezer, Pandora, SiriusXM, Spotify и Tidal, хотя он также транслирует интернет-радио и может транслировать поток с жестких дисков и компьютеров, подключенных к вашей сети. .Хотя я нашел приложение MusicCast значительно менее дружелюбным и более сложным в настройке, чем сеть Sonos, функции AirPlay и Google Cast работали легко. И поскольку эти технологии совместимы с более широким спектром потоковых сервисов, я ожидаю, что большинство владельцев R-N303 будут больше полагаться на эти технологии, чем на MusicCast.

Длинный и тонкий пульт дистанционного управления R-N303 был для нас не самым простым в использовании, поскольку он упакован множеством маленьких кнопок и трудно читаемых этикеток. Фото: Брент Баттерворт

R-N303 также предлагает множество возможностей подключения по старым технологиям: коаксиальный и оптический цифровые входы, три аналоговых линейных входа и ¼-дюймовый выход для наушников.Оптический цифровой вход особенно удобен, если вы хотите подключить телевизор в качестве источника, потому что практически все телевизоры имеют оптические цифровые аудиовыходы. Как и Sony, этот ресивер имеет экранный дисплей на передней панели, который позволяет настраивать незначительные функции, такие как подстройка входного уровня.

Наши измерения подтвердили, что выходная мощность R-N303 аналогична выходной мощности Sony STR-Dh290: 107 Вт на канал при нагрузке 8 Ом, 155 Вт на канал при нагрузке 4 Ом. (Эти числа приведены для 1 кГц, 0,5% общего гармонического искажения, оба канала задействованы; результаты для 20 Гц и 20 кГц были аналогичными.) Однако R-N303 не снижает уровень низких частот на более высоких уровнях мощности, как это делает Sony STR-Dh290.

Несмотря на то, что R-N303 отличается высоким качеством звука и функциями, он может показаться довольно недружелюбным, когда вы попытаетесь его использовать. На длинном тонком пульте дистанционного управления есть маленькие кнопки и трудно читаемые надписи. Крошечные надписи на передней панели не намного удобнее. Настройка Wi-Fi через приложение неуклюжая и медленная по сравнению с системой Sonos, Amazon Echo или Google Home. Кстати, R-N303 работает только с 2-мя.Сети Wi-Fi 4 ГГц.

Я еще не упомянул, что R-N303 совместим с Amazon Alexa и Google Home; вы можете настроить его так, чтобы голосовая команда, принятая умным динамиком, управляла приемником. Однако настройка сложна, и поскольку предлагаемые команды имеют такую ​​ограниченную полезность — включение / выключение, громкость и выбор входа, — я не счел эти усилия стоящими. Я предлагаю приобрести Amazon Echo Dot или Echo Flex и подключиться к нему.

Amazon.com: Система цифрового стереоресивера мощностью 300 Вт — AM / FM Qtz.Тюнер, USB / SD-карта MP3-плеер и управление сабвуфером, A / B-динамик, вход MP3 для iPhone с караоке, кабель и пульт

PT270AIU — это мощный домашний предварительный усилитель, обновленный для 21 века — теперь с поддержкой для USB, SD-карт и вашего iPod или iPhone. Теперь вы можете заряжать iDevice во время воспроизведения или при использовании стереовхода RCA на задней панели. Этот предусилитель также оснащен AM / FM-радио с автоматическим поиском и способен сохранять до 50 предустановок радиостанций. Благодаря максимальной выходной мощности 600 Вт PT270AIU способен наполнить вашу комнату звуком.На передней панели два микрофонных входа диаметром ¼ дюйма позволяют подпевать музыке, что делает PT270AIU идеальным усилителем для караоке-вечеринок. Вы даже можете добавить к своим голосам эффект эха. Выходы включают в себя клеммы для динамиков с банановым разъемом, а также 2 моно выхода RCA, предназначенные для выхода сабвуфера, который имеет собственный отдельный регулятор усиления. Управляйте несколькими наборами динамиков с помощью переключателя выхода динамика A / B. Цифровой флуоресцентный дисплей на передней панели прекрасно отображает уровни входящего звука.Переключаемые 110 и 220 В.

Мощный домашний приемник

Эта приемная система с предварительным усилителем обеспечивает выходную мощность 300 Вт при 8 Ом. Яркий цифровой флуоресцентный дисплей четко показывает яркую информацию, а AM / FM-радио может сохранять до 50 предустановок радиостанций. В этом продукте используются передовые цифровые технологии, такие как мощные четырехканальные выходы вместе с суб-выходами и предварительными выходами, чтобы стать медиацентром вашего дома.

Док-станция Apple iPod / iPhone

Слушайте любимую музыку, подключив MP3-плеер, или используйте док-станцию ​​для подключения iPod или iPhone и одновременной зарядки аккумулятора! Когда вы будете готовы к работе, ваше устройство тоже будет!

Воспроизвести все

Воспроизведение мультимедиа с подключенных устройств, таких как проигрыватели компакт-дисков, DVD и многое другое, всего с 3 стерео входами RCA и 1 стерео входом RCA.Память SD и порты USB, расположенные на передней панели устройства, позволят вам мгновенно воспроизводить ваши любимые медиафайлы. Перетащите файлы на портативное запоминающее устройство из мультимедийной библиотеки компьютера, например iTunes, и приготовьтесь к просмотру.

The Perfect Party Machine

(2) 1/4-дюймовых микрофонных входа, удобно расположенных на лицевой стороне устройства, помогут превратить систему домашнего кинотеатра в потрясающую караоке-вечеринку. Вы также можете просто использовать микрофонные входы, чтобы подпевать музыке. Добавьте крутой эффект к своему голосу во время пения в микрофон с помощью функции эха.

Настройте свой звук

Центр управления на передней панели устройства позволит вам создать индивидуальный и по-настоящему индивидуальный звук. Внесите независимые изменения в регуляторы громкости, высоких и низких частот микрофона, так что слушаете ли вы какой-нибудь тонкий джаз или качаете какой-нибудь тяжелый металл, этот ресивер поможет вам.

Функции безопасности

PT270AIU имеет встроенную защиту от перегрева, перегрузки по току и короткого замыкания.

Добавьте немного басов

Подключите сабвуфер к этому устройству и добавьте этого звука в вашу развлекательную систему.Вы также можете настроить уровни сабвуфера.

Принадлежности в комплекте

Беспроводной пульт дистанционного управления, рамочная антенна AM, антенна FM, соединительный кабель для iPod / MP3 и спинка / крепление для iPod / MP3 (флэш-память USB, память SD и iPod не входят в комплект).

Дополнительные функции
  • Кварцевый синтезатор AM / FM
  • Автоматический поиск и сохранение станции
  • Выходы: штырь для привязки банана (к динамикам)
  • 2 моно RCA, предназначенные для выхода сабвуфера
  • 150 Вт x 2 при 4 Ом, 300 Вт x 2 @ 8 Ом
  • Включает аудиовходы, аудиовыходы, разъемы для антенн AM / FM и выходы на динамики
  • Как подключить усилитель и сабвуфер к штатной стереосистеме.

    Хотите узнать, как подключить усилитель и сабвуфер к штатной стереосистеме?

    Подключение усилителя к штатной магнитоле — это то, что многие наши клиенты делают сами. При наличии подходящих деталей и правильной проводки это может быть простой способ улучшить вашу заводскую стереосистему.

    Преобразователь линейных выходов LP7-2 имеет регулируемые входные сигналы и дистанционное включение по сигналу.

    Первое, что вам понадобится, если у вас его еще нет, — это преобразователь линейного вывода.У нас есть PAC Audio LP7-2. Это то, что будет подавать сигнал на ваш усилитель. Заводские радиостанции не имеют выходов на предусилитель, этот адаптер преобразует заводские провода динамика в выход предусилителя. Эти преобразователи линейного выхода, также известные как преобразователи высокого уровня в низкий, обычно подключаются к проводам заднего динамика автомобиля. Это обеспечит аудиосигнал на ваш усилитель. Очень важно правильно выполнить фазу разводки. Если вы просто нажмете на пару проводов динамика и услышите какой-то звук, возможно, у вас не обязательно есть положительный и отрицательный правильный.Если вы настроили положительную и отрицательную полярность для правого заднего динамика, а для левого заднего громкоговорителя положительно и отрицательно поменяли местами, вы эффективно нейтрализуете свои низкие частоты.

    Проверить фазу

    Заводские провода динамиков не имеют маркировки и не маркируются, как обычные жгуты проводов послепродажного обслуживания. Вам понадобится мультиметр и двойная батарея AA с подключенным к ней проводом динамика, чтобы проверить наличие проводов динамика и фазы. Чтобы сделать тестер проводов динамика, просто возьмите какой-нибудь провод динамика и изолентой положительный провод к положительному выводу, а отрицательный провод к отрицательному концу батареи.Провода динамиков, как правило, сгруппированы вместе, поэтому поищите пары, чтобы начать тестирование. Убедитесь, что вы не подаете питание ни на какие провода, кроме проводов динамиков, так что именно здесь ваш мультиметр пригодится.

    Испытание стандартных проводов жгута проводов стерео для провода дистанционного включения.

    В большинстве случаев вам нужно подключить преобразователь линейного выхода за стереосистемой. Это хорошая идея, если вы когда-нибудь планируете менять стерео, поскольку ваши RCA уже будут запущены.После удаления радиомодуля проверьте с помощью глюкометра провода питания, заземления и вспомогательные провода. Как только вы узнаете, что не является проводами громкоговорителей, вы можете приступить к тестированию пар проводов.

    Зачистите немного провода и прикрепите каждый конец тестера аккумулятора к паре проводов. Если у вас есть пара проводов динамика, вы услышите треск или царапанье динамика. Как только вы услышите звук, вам нужно, чтобы кто-то еще посмотрел на динамик. Если динамик входит и выходит, у вас есть положительный и отрицательный правильный ответ.Если динамик втягивает обратно, вы поменяете местами положительное и отрицательное.

    После того, как вы определили правильные провода для задних громкоговорителей, вы можете подключиться к ним и подключить их к преобразователю линейного выхода.

    Как подключить выносной провод включения

    Теперь, когда у вас есть провода динамика, мы можем перейти к выводу дистанционного включения. Если вы используете PAC LP7-2 с дистанционным включением по сигналу, преобразователь линейного выхода сам даст вам возможность дистанционного включения.Это не стандартная функция для всех преобразователей линейного вывода, поэтому в зависимости от того, какой из них вы используете, вам все равно может потребоваться найти дополнительный источник питания в автомобиле. Если вы раньше тестировали все свои провода с помощью мультиметра, вы должны знать, какой из проводов является переключаемым источником питания. Это было бы подходящим местом для подключения провода дистанционного включения. Вы не хотите, чтобы усилитель был подключен к постоянной мощности, так как это разряжает аккумулятор вашего автомобиля.

    Купите специальную ручку для низких частот

    Один недостаток подключения усилителя к штатному радио заключается в том, что большинство штатных стереосистем самонастраиваются, то есть, когда вы увеличиваете громкость на стереосистеме, внутри стереосистема обычно сохраняет уровень низких частот и такой же по сравнению с другими частотами. .Они делают это, чтобы вы не взорвали штатные динамики. Это может быть довольно неприятно, так как это означает, что уровень вашего сабвуфера может оставаться неизменным независимо от того, поворачиваете ли вы ручку громкости на стереосистеме.

    JL Audio HD-RLC Регулятор низких частот

    Один из способов обойти это — также подключить ручку управления сабвуфером. Мне особенно нравится JL Audio CL-RLC, поскольку это не только ручка управления сабвуфером, но и линейный драйвер. Линейные драйверы усиливают сигнал стерео, что может дать вам намного больше выходного сигнала.Теперь, когда у вас есть сигнал и дистанционное включение, остальное — довольно стандартная установка усилителя.

    Если вы добавляете усилитель и сабвуфер к уже усиленной заводской системе, вам нужно подключить усилитель немного по-другому. Если у вас есть заводское радио премиум-класса с собственным усилителем, проверьте, есть ли заводской сабвуфер. Если вы добавляете усилитель и сабвуфер к заводской звуковой системе премиум-класса со штатным сабвуфером, вы должны получать сигнал для преобразователя линейного выхода с этого сабвуфера.Если вы этого не сделаете, вы не получите никаких басов. Причина этого в том, что штатный усилитель будет перекрещиваться на определенной частоте.

    Когда в машине есть штатный усилитель, он фильтрует, какие частоты воспроизводятся через какие динамики. Если это так, и вы подключаете свой линейный выходной преобразователь к динамикам в задней двери, вы можете получать только частоты 80 Гц и выше, что не совсем то, что вам нужно, когда дело доходит до басов. Так что будьте уверены, что вы получаете сигнал от штатного сабвуфера, если в вашем автомобиле он есть.

    Другая проблема, с которой вы можете столкнуться при подключении усилителя и сабвуфера к заводской аудиосистеме премиум-класса, заключается в том, что уровень сигнала может быть слишком высоким или слишком низким. Возможно, вам придется получать сигнал до или после усилителя; Каждый автомобиль индивидуален, и вам просто нужно попробовать его, чтобы действительно увидеть, что лучше всего подойдет для вашего автомобиля и области применения.

    Добавление усилителя и сабвуфера к штатной магнитоле может быть самым простым способом улучшить стереосистему в автомобиле, если вы все сделаете правильно.

    Как подключить аудиовыход компьютера к стереофоническому аудиовходу


    Подключите компьютер к стереоресиверу или домашнему кинотеатру, кассетной деке или проигрывателю.Обычно это не так уж и сложно!
    Люди подключали свои компьютеры к своим более крупным аудио / видео системам задолго до того, как Netflix и Hulu, а также весь другой онлайн-контент потек в ваш дом через широкополосные Интернет-соединения. В настоящее время существует так много «контента», что трудно поверить, что вам придется платить за любой из них! Но размер все еще имеет значение. Зачем смотреть что-то на этом маленьком ноутбуке, когда у меня есть большой телевизор ?! И как только вы получите видео на большом экране, вы также должны увеличить размер звука.Опять же, иногда вы просто хотите послушать музыку. Spotify, Pandora, iTunes и миллион онлайн-радиостанций? Хотя в сети много видео, количество музыки практически неограничено!



    «Входы и выходы»:
    Домашние аудиоусилители довольно стандартизированы по входным и выходным уровням. Сюда входят «интегрированные» усилители (предусилитель и усилитель мощности, объединенные в одном шасси), а также ресиверы — как стерео, так и объемного звука.

    Стереоусилители и приемники имеют два аналоговых разъема RCA jack для входа для каждого устройства. Все они, кроме входов «фонокорректор», находятся на стандартных потребительских «линейных» уровнях.

    Ресиверы объемного звука обычно имеют другие типы входов (цифровых) и выходов, которые вы обычно не найдете на стереоресиверах / усилителях. Усилители и ресиверы объемного звука имеют все аналоговые входы и выходы (кроме фонокорректора) на одном уровне. Вы можете использовать любой из них: Aux, Tape, Tuner, CD и т. Д. Для подключения ваших компьютеров линейный выход или выход для наушников.Уровень линии должен быть предпочтительным, если он доступен. Возможно, вам придется немного уменьшить уровень выхода наушников, если звук звучит искаженно. Не забывайте переходить от вывода к вводу.


    Усилители мощности отдельная история. Усилители мощности домашнего звука также имеют входы линейного уровня, но у них очень мало возможностей для регулировки громкости и тембра, а также переключения. Они просто усиливают сигнал. Их не рекомендуется подключать к компьютеру.

    Как подключить: компьютерный выход к стереовходу
    Самый простой способ подключить аудиовыход вашего компьютера — использовать «линейный» выход вашей звуковой карты.Мы рекомендуем стереофонический мини-штекер 3,5 мм для подключения к двойному кабелю RCA или мини-штекер для подключения к двойному разъему RCA, а также стереокабель с разъемом RCA для подключения к аудиовходу вашей звуковой системы, например, к входу «aux». Чем больше длина кабеля, тем больше качество звука влияет на качество звука. В частности, чем меньше емкость на фут кабеля, тем меньше будут потери высоких частот.

    Обратный провод — стерео выход на компьютерный вход:


    Вы можете использовать те же варианты кабельной разводки, чтобы пойти другим путем.Например, если вы хотите записать радио или музыку на свои пластинки и сохранить ее как цифровую музыку, например в формате mp3, вы можете подключить свой стереоресивер / тюнер / проигрыватель винила к компьютеру, чтобы «записывать» музыку. на жесткий диск вашего компьютера. Затем вы можете редактировать аудиофайлы и воспроизводить музыку прямо со своего компьютера; и, что еще лучше, конвертируйте файлы в форматы wav, без потерь или MP3 с помощью соответствующего программного обеспечения для последующей передачи на мобильные устройства.

    Для этого вам необходимо подключить аудиовход вашего компьютера к аудиовыходу вашего стереоресивера.Мы рекомендуем переходник с миниатюрного телефонного разъема 3,5 мм на разъем Rca и стереокабель с разъемом RCA, который подключается к «линейному» или «микрофонному» входу звуковой карты вашего компьютера. Если это «микрофонный» вход, вам, возможно, придется уменьшить уровни, поскольку микрофоны обычно имеют очень низкий выход. Затем вы подключаете стерео концы разъема RCA к основному аудиовыходу вашего стереоресивера, если он есть, или к маршрутизируемому выходу, например, к одному из выходных разъемов «ленты». Многие аудиосистемы имеют входы и выходы на магнитную ленту, поэтому вы можете подключить к ним свой компьютер, чтобы использовать его как магнитофон, а также как источник звука.

    Примеры подключений:

    Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

    Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим качеством звука :

    Стереокабель «Pro» качества от мини-разъема к двойному разъему RCA
    M2RCA — кабель от iPod или звуковой карты к стереокабелю. Изготовлено на заказ в США

    Подключения домашнего аудио: кассетные магнитофоны / CD-плееры


    У многих из нас есть старые кассеты или другие древние аудиоисточники, которые мы хотим сохранить или объединить для создания собственных списков воспроизведения.Программное обеспечение для компьютерной записи идеально подходит для этой цели. Предполагая, что на вашем компьютере установлено соответствующее программное обеспечение для записи, вам нужно будет подключить аудиовход вашего компьютера к аудиовыходу кассетной деки или проигрывателя компакт-дисков. Мы рекомендуем переходник с миниатюрного телефонного разъема 3,5 мм на разъем Rca и стереокабель с разъемом RCA, который подключается к «линейному» входу звуковой карты компьютера. Затем вы подключаете стерео концы разъема RCA к аудиовыходу вашей кассетной деки или проигрывателя компакт-дисков, например, к одному из выходных разъемов «кассеты».

    Примеры подключений:

    Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

    Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим звуком качество:

    «Профессиональное» качество Стереокабель Mini — Dual RCA
    M2RCA — iPod или звуковая карта к стереокабелю. Изготовлено на заказ в США


    Кассетная дека для архивирования кассет


    Очевидно, что получение хорошей кассетной деки в конце 2013 года — это полдела по сравнению с архивированием кассетных лент.Да, вы все равно можете купить их новыми, но в этом случае это хуже, чем покупка машины: как только вы покинете выставочный зал, они будут стоить лишь часть того, что вы только что заплатили. Купить подержанные колоды онлайн на eBay также очень сложно, и если вы не будете осторожны, вы можете потратить кучу денег! Во-первых, никогда не покупайте кассетную деку «как есть». Эти вещи изжиты плодовыми мушками. Человек, который его установил, вероятно, проверил его в общей сложности пять минут, и он определенно начнет есть кассеты после 15 минут использования — как раз тогда, когда вы подумали, что это нормально, и вставили свою бесценную запись дяди Ральфа, поющего «My Way».

    Не дайте себя обмануть узнаваемым брендам, если они не являются студийными брендами, такими как Tascam или Nakamichi. Даже к этим вам нужно относиться скептически. Кассетные деки — это резиновые ремни, резиновые колеса, изнашиваемые «головки» и кнопки. Если вы не можете получить 30-дневную гарантию, по крайней мере, пообещайте, что она будет работать в течение недели. Не торопитесь, выйдет по хорошей цене. Просто не так много людей умирают, чтобы купить технологию 20-летней давности! Вы можете купить серьезные кассетные деки студийного качества, которые продаются более чем за 1000 долларов, по невероятно низким ценам, если проявите достаточно терпения.Дополнительным преимуществом того, что вы платите больше за колоду студийного качества, является то, что у вас не должно возникнуть проблем с ее продажей позже. Школы, университеты и профессиональные аудиоархивисты постоянно находят новые записи, достойные оцифровки, поэтому колода высшего качества, такая как Nakamichi Dragon или Tascam 122 Mk III, не потеряет много денег, если таковые будут в будущей продаже. Просто получите дешево и гарантированно!

    Наконец, чудес не ждите. Эта кассета, на которую вы пролили шампанское в лимузине на выпускной бал, не будет работать ни в одном кассетном плеере! Даже если они находятся в нормальном состоянии, некоторые из этих старых лент могут быть настолько испорчены, что только профессиональный архивист сможет безопасно удалить звук с ленты.Вы когда-нибудь пробовали вставить ленту в новую оболочку? Поверьте, хирурги не хотят таких испытаний. Иногда им приходится идти на крайние меры, которые мы с вами не только слишком ленивы или недостаточно скоординированы, но и недостаточно образованы в необходимом странном наборе навыков. Профессиональное архивирование аудио — это странная наука, требующая навыков механики, химии, компьютера, математики и ловкости рук. Так что, если у вас есть действительно важный контент, вам следует, по крайней мере, проконсультироваться с профессионалом по вопросам ценообразования.Конечно, дядя Ральф, поющий «Like a Virgin» в драпировке, может быть веселым воспоминанием, но, возможно, это не стоит того, чтобы платить за профессиональную архивную работу.

    Предполагая, что у вас есть необходимое программное обеспечение, первое, что нужно сделать, это проверить кнопки, переключатели и соединения и подготовить колоду к работе с вашей звуковой картой. Для предварительно записанных лент вы обычно устанавливаете Dolby B и отключите фильтр MPX. При записи с радио следует включить фильтр mpx. Если вы используете кассеты, записанные в домашних условиях, которые содержат металл или CrO2, вам следует соответствующим образом изменить эту настройку.Выход кассетной деки должен поступать на вход «Line» звуковой карты (обычно обозначен зеленым цветом), а не на вход Mic. Большинство звуковых карт имеют входы и выходы со стереофоническим мини-штекером для наушников (типичные разъемы для стереонаушников 1/8 дюйма 3,5 мм на mp3-плеерах). Поэтому потребуется переходник или кабель с разъемами RCA на мини-штекер.

    Второе, что нужно сделать в процессе настройки записи, — это настроить выход магнитофонной деки и вход звуковой карты так, чтобы у вас была максимальная громкость, исходящая от кассетной деки, без перегрузки входа звуковой карты или другого аудиоинтерфейса.На коммерческих кассетах вам обычно не нужно беспокоиться об уровне выходного сигнала кассетной деки так же сильно, как на кассетах с собственной записью, поэтому часто вы можете просто увеличить его до максимума. Это, конечно, не относится ко всем кассетам, поэтому будьте осторожны, следите за своими уровнями и настраивайте их.

    Причина получения максимального выходного уровня заключается в том, что вам нужен минимально возможный уровень шума для цифровой записи. Кассетные ленты (или катушка с катушкой, если на то пошло) имеют ограниченное отношение сигнал / шум по сравнению с хорошей звуковой картой.С другой стороны, вы не хотите закручивать слишком высоко, чтобы снизить шумовой «пол» за счет динамической компрессии и искажений. Повышение минимального уровня шума может дать вам немного больше «шипения» между песнями, но обычно это довольно легко устранить с помощью программного обеспечения на компьютере. С другой стороны, устранение искажений чрезвычайно сложно, если вообще возможно. Существует программное обеспечение уровня Pro, которое может достаточно хорошо с этим справиться, но оно очень дорогое, и никакое программное обеспечение, подобное этому, никогда не бывает идеальным.На самозаписывающихся лентах необходимо убедиться, что выход не слишком горячий. Вы должны иметь возможность определять перегруженный выход по счетчикам. Иногда допустимы кратковременные пики, едва переходящие в красный цвет. В какой-то мере ориентируйтесь на свои уши, но не стоит на них ставить время. Обнаружить, что у вас есть какие-то слегка искаженные части позже в процессе, означает начать с самого начала. Совсем не весело.

    Убедившись в правильности выходного уровня, установите правильный входной уровень.Следуйте тем же правилам. Случайные пики вполне подойдут. Вам обязательно стоит попробовать одну или две тестовых записи, когда вы изучаете точность измерителя звуковой карты. Это не редкость, особенно со встроенными звуковыми картами или недорогими звуковыми картами, с неточными измерениями. Внимательно слушайте записи на предмет чего-нибудь неприятного. Цифровое искажение должно быть легче услышать, чем, например, типичная перегрузка магнитофона или искажение сильно искаженного металла или музыки в стиле гранж. Большое примечание: кассеты хрупкие и теряют качество звука из-за растяжения, истирания, остатков и других причин.Не ожидайте, что сможете убрать подобные вещи. Если лента испортилась, это не вина звуковой карты. Следите за выходом кассетной деки, если вы подозреваете, что лента повреждена.

    Хорошо, теперь, по-видимому, вы готовы к записи. В разных программах используются разные процедуры, но все они очень похожи. Сначала вы «поставите на охрану» (установите флажок записи, а не нажимайте кнопку транспорта записи) на треках, на которые хотите записать. Один канал часто настраивается на запись в стерео — прочтите руководство или файл справки для вашего программного обеспечения! Следите за входными уровнями, чтобы убедиться, что ваши уровни в порядке.Некоторые высококачественные кассетные деки имеют кнопку RTZ (возврат к нулю), которая очень полезна для настройки запуска ленты непосредственно перед началом песни. Используй это! Вам нужно нажать кнопку записи на программном обеспечении непосредственно перед тем, как нажать кнопку воспроизведения на кассетной деке. Остановите запись, когда песня закончена, или, если вы записываете сразу всю сторону, когда сторона закончена. Внимательно следите за результатами на предмет искажений или уровней шума. При необходимости повторите.

    Дополнительная информация:
    Дзен и искусство ухода за кассетной декой
    Руководство по методам восстановления аналогового звука (PDF)

    (Очень большой и подробный документ по всем видам аналогового аудиооборудования)

    См. Раздел: Аналоговое воспроизведение ленты

    Подключение проигрывателя винила (фонографа) к компьютеру



    Это очень горячая тема в настоящее время с возрождением Vinyl, а также для всех тех, кто хочет перенести свои записи на свои компьютеры, чтобы записать их на компакт-диски или поставить на свои MP3-плееры или iPod.

    Первое, что вы должны понять, это то, что вы не можете подключить проигрыватель винила напрямую к компьютеру. Почему? Фонокорректор издает очень слабый сигнал, имеющий довольно странную частотную характеристику (из-за RIAA-эквализации). Фонокорректор необходим для усиления сигнала и «выравнивания» частотной характеристики. Вот почему вы должны подключать проигрыватель виниловых пластинок ко входу «phono» ресивера или предусилителя, а не к входам «Line» или Tape. Кроме того, существуют патроны разных типов (игла и патрон создают электрический сигнал из канавок).Есть движущаяся катушка, движущийся магнит и керамические картриджи, как правило, для которых требуются разные настройки предусилителя или, возможно, разные предусилители. Картриджи с подвижным магнитом являются наиболее распространенным типом, особенно с 1970-х годов, в то время как картриджи с подвижной катушкой часто нравятся аудиофилам. Керамика — это старые, дешевые картриджи, используемые в проигрывателях, которые вам в любом случае не нужны. Вход на приемнике или предусилителе, для которого не указано иное, обычно готов к движущемуся магниту. Существуют также высокопроизводительные картриджи с подвижной катушкой, которые работают с предусилителями с подвижным магнитом.Ой! Немного раздражает? Что ж, всегда есть что-то еще — в зависимости от того, насколько глубоко вы хотите углубиться …
    Согласование импеданса — еще одна горячая тема для картриджей и предусилителей. На частотную характеристику картриджей может влиять взаимодействие выходного и входного импеданса с предусилителями.

    Хорошо, это достаточно глубоко; см. ссылки ниже для получения более подробной информации.
    Подробнее:

    Руководство по методам восстановления аналогового звука (PDF)

    (Очень большой и подробный документ по всем видам аналогового аудиооборудования)

    Как очистить пластинки LP

    Регулировка тонарма для поворотных тонармов

    КАК ПОДКЛЮЧИТЬСЯ:
    Вы должны подключить проигрыватель к предусилителю приемника или выделенному фонокорректору, а затем подключить выход ленты или другой выход предусилителя приемника к компьютеру, используя компьютер, как магнитофонную деку. .Есть также отдельные фонокорректоры, которые вы можете купить (некоторые даже имеют выходы USB), но они не часто бывают недорогими, например, встроенный усилитель или ресивер, продающийся на дворе. На ebay тоже есть много хороших старых вещей.

    Если ваш проигрыватель имеет разъемы RCA, к нему должен быть постоянно подключен кабель, который подключается к «фоно» входу приемника. Стереокабель с разъемом RCA, который подключается к «линейному» входу звуковой карты вашего компьютера, замыкает цепь, идущую от ресивера / предусилителя к компьютеру.Большинство компьютеров имеют стереовходы с мини-разъемами 3,5 мм (1/8 дюйма), поэтому для их подключения вам понадобится кабель Mini Jack — Dual RCA.

    Примеры подключений:

    Стерео мини-штекер 3,5 мм (1/8 дюйма) для двойного кабеля RCA

    Если вы настоящий приверженец качества звука или хотите кабели еще большей длины, мы производим специальные кабели с фантастическим качеством звука :

    Стереокабель «Pro» качества от мини-разъема к двойному разъему RCA
    M2RCA — iPod или звуковая карта к стереокабелю. Изготовлено на заказ в U.S.A.

    Вертушки с USB ?!

    Если вам нужен проигрыватель виниловых пластинок с USB-выходом, который должен упростить подключение, но многие из них не соответствуют критерию аудиофилов «хороший звук» и не совсем дешевы. Если вам нужно пойти по этому пути и у вас ограниченный бюджет, вы можете взглянуть на некоторые модели Audio Technica, Stanton и Numark. Для тех, кто хочет лучшего качества, купите качественную модель, такую ​​как Pro-Ject Essential, или придерживайтесь моделей без USB.
    Для бюджетного постоянного проигрывателя, подключенного к компьютеру, для достижения наилучших результатов используйте специальный предусилитель или старый добрый ресивер.
    Хорошие марки проигрывателей для eBay? Thorens, Dual, Micro Seiki, Denon и другие можно купить по приличным ценам. Бренды приемников? Denon, Yamaha и еще около миллиона других, если вы вернетесь во времени достаточно далеко … Картриджи
    ? Shure M97xE, Denon DL-110, красный или синий Ortofon или черный Grado — все это хорошо.

    % PDF-1.3 % 196 0 объект > эндобдж xref 196 70 0000000016 00000 н. 0000001751 00000 н. 0000001897 00000 н. 0000003012 00000 н. 0000003251 00000 н. 0000003335 00000 н. 0000003432 00000 н. 0000003531 00000 н. 0000003655 00000 н. 0000003711 00000 н. 0000003837 00000 н. 0000003893 00000 п. 0000004011 00000 н. 0000004067 00000 н. 0000004195 00000 н. 0000004251 00000 п. 0000004365 00000 н. 0000004420 00000 н. 0000004552 00000 н. 0000004607 00000 н. 0000004769 00000 н. 0000004824 00000 н. 0000004986 00000 н. 0000005041 00000 н. 0000005171 00000 н. 0000005226 00000 п. 0000005352 00000 п. 0000005407 00000 н. 0000005577 00000 н. 0000005632 00000 н. 0000005744 00000 н. 0000005799 00000 н. 0000005919 00000 н. 0000005974 00000 н. 0000006028 00000 н. 0000006084 00000 н. 0000006291 00000 п. 0000006398 00000 п. 0000006510 00000 н. 0000007585 00000 н. 0000007697 00000 н. 0000009035 00000 н. 0000009142 00000 п.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
