Устройство и принцип работы выключателя света

Выключатель света — это простое электротехническое устройство, предназначенное для замыкания и размыкания электрической цепи. Основные элементы конструкции выключателя:

• Корпус
• Клавиша или кнопка
• Неподвижный контакт
• Подвижный контакт
• Пружина
• Клеммы для подключения проводов

Принцип работы выключателя основан на механическом соединении или разъединении контактов при нажатии на клавишу. В выключенном положении контакты разомкнуты и ток не проходит. При включении подвижный контакт соединяется с неподвижным, замыкая цепь.

Основные виды и типы выключателей

Выключатели света различаются по нескольким параметрам:

По способу установки:

• Накладные — монтируются на поверхность стены
• Встраиваемые — устанавливаются в монтажную коробку в стене

По количеству клавиш:

• Одноклавишные — управляют одной группой светильников
• Двухклавишные — позволяют включать две группы независимо
• Трехклавишные — для управления тремя группами освещения

По принципу работы:

• Проходные — позволяют управлять освещением с разных мест
• Перекрестные — для управления из трех и более точек
• С подсветкой — имеют встроенную светодиодную подсветку
• Сенсорные — срабатывают от прикосновения
• Диммеры — регулируют яркость света

При выборе выключателя важно учитывать его тип, мощность и условия эксплуатации.

Необходимые инструменты и материалы для установки выключателя

Для самостоятельного монтажа выключателя света потребуются следующие инструменты и материалы:

• Отвертки плоская и крестовая
• Индикаторная отвертка
• Кусачки и плоскогубцы
• Монтажный нож
• Инструмент для зачистки проводов
• Перфоратор или дрель
• Уровень
• Карандаш
• Провода и клеммники
• Изоляционная лента
• Сам выключатель

Перед началом работ обязательно отключите электричество на щитке и проверьте отсутствие напряжения индикатором.

Пошаговая инструкция по подключению выключателя света

Установка и подключение выключателя света своими руками выполняется в следующей последовательности:

1. Обесточьте помещение, отключив автомат на электрощите.
2. Снимите старый выключатель, если производится замена.
3. Подготовьте место для установки нового выключателя — разметьте и просверлите отверстия.
4. Установите подрозетник (монтажную коробку) в стену.
5. Подведите провода к месту установки выключателя.
6. Зачистите концы проводов на 1-1,5 см от изоляции.
7. Подключите провода к клеммам выключателя:
   • Фазный провод — к клемме L
   • Провод, идущий к светильнику — к клемме ↑
8. Закрепите выключатель в подрозетнике.
9. Установите декоративную рамку.
10. Проверьте надежность всех соединений.
11. Включите электричество и протестируйте работу выключателя.

При подключении строго соблюдайте схему и маркировку проводов. Неправильное подключение может привести к короткому замыканию.

Особенности подключения двухклавишного выключателя

Двухклавишный выключатель позволяет независимо управлять двумя группами светильников. Схема его подключения отличается от одноклавишного:

1. К общей клемме L подключается фазный провод.
2. К клеммам ↑1 и ↑2 подключаются провода, идущие к разным светильникам или группам светильников.
3. Нулевые провода соединяются между собой отдельно.

Таким образом, каждая клавиша будет управлять своей группой освещения. При подключении важно не перепутать провода, иначе часть светильников не будет работать.

Подключение проходного выключателя

Проходной выключатель используется для управления освещением с двух разных мест, например в длинном коридоре. Для этого устанавливаются два проходных выключателя по схеме:

1. От распределительной коробки идет 3 провода — фаза, ноль и коммутируемый.
2. Фаза подключается к клемме L первого выключателя.
3. Две другие клеммы первого выключателя соединяются с клеммами второго проводами-перемычками.
4. От свободной клеммы второго выключателя идет провод к светильнику.

Такая схема позволяет включать и выключать свет с двух точек. При большем количестве точек управления используются перекрестные выключатели.

Основные ошибки при подключении выключателей

При самостоятельной установке выключателей важно избегать распространенных ошибок:

• Подключение заземляющего провода к фазной клемме
• Соединение проводов скруткой вместо клеммников
• Использование выключателя несоответствующей мощности
• Неправильное подключение проводов в многоклавишных выключателях
• Слабая затяжка винтов клемм
• Отсутствие изоляции оголенных участков проводов

Любая из этих ошибок может привести к нарушению работы освещения или короткому замыканию. При возникновении сомнений лучше обратиться к профессиональному электрику.

Меры безопасности при работе с электропроводкой

Работа с электропроводкой требует строгого соблюдения правил безопасности:

• Перед началом работ обязательно отключите электричество на щитке
• Используйте инструменты с изолированными ручками
• Работайте в диэлектрических перчатках
• Не прикасайтесь к оголенным проводам и клеммам
• Проверяйте отсутствие напряжения индикатором
• Не выполняйте подключение при повышенной влажности
• При любых сомнениях обращайтесь к специалисту

Помните, что неправильное обращение с электричеством может быть смертельно опасно. Безопасность должна быть превыше всего при выполнении электромонтажных работ.

Как подключить выключатель света — основные нюансы

Так как подключить выключатель света самостоятельно достаточно просто, соблюдение схемы и рекомендаций позволит легко обойтись без привлечения специалистов.

Некоторые трудности могут возникнуть с выбором устройства, поэтому необходимо предварительно определится с типом выключателя.

Итак, как подсоединить выключатель – тема нашей статьи.

Классификация выключателей

На сегодняшний день существует целый ряд параметров электро-коммуникационных устройств, которые и определяют классификацию выключателей света:

• По способу фиксации. Устройства могут предполагать винтовое крепление или базируются на безвинтовой системе фиксации. Первый вариант оптимально подходит для устройств с алюминиевыми комплектующими и отлично предотвращает искрение, перегрев, а также деформацию внутреннего наполнения. Вторая система больше подходит для использования соединений из меди.
• По уровню функционала выключатели могут быть представлены классическими, контрольными или индикаторными и светорегулирующими моделями или диммерами. Особенностью контрольных систем является наличие специальной индикаторной лампочки, светящейся в условиях выключенного света. Наиболее прогрессивными являются диммеры. Такой вариант комбинированного устройства позволяет не только включать и выключать систему освещения, но также осуществляет регулирование уровня яркости.
• Конструкционные особенности выключателя оказывают непосредственное влияние на удобство и продолжительность эксплуатации. Принципиальные отличия представлены формой, а также механизмом, отвечающим за работоспособность устройства. Выпускаются модели перекидного, поворотного и кнопочного типа.
• В зависимости от принципа функционирования, выключатели могут быть перекрестными, проходными и сенсорными. Первые два варианта монтируются в связке. Сенсорные устройства делают возможным осуществлять удаленное управление осветительными приборами.
• Установка устройства может быть скрытой и внешней. В первом случае прокладка электропроводов осуществляется внутри стен, а второй вариант пригоден для монтажа проводов открытым или наружным способом. Несмотря на то, что скрытые выключатели выглядят более привлекательно, устройства внешнего типа легки в обслуживании и удобны для проведения ремонтных работ.

Также выключатели различаются по наличию дополнительного опциона, представленного разными степенями защиты от влаги или пыли и наличием световой индикации.

Важно помнить, что количество и внешний вид клавиш – не определяющие факторы при выборе типа устройства электро-коммуникаций, а значительное количество механизмов, встроенных в один корпус, часто отрицательно сказывается на износостойкости и прочности.

Основные нюансы при подключении

Выключатели относятся к категории функциональных элементов интерьера, и к выбору места подключения нужно подойти очень внимательно.

Использование устройства должно быть комфортным и полностью безопасным.

В настоящее время существует несколько основных нюансов, которые должны быть учтены в процессе подключения выключателя света в условиях жилого помещения:

• установка осуществляется с учётом среднего роста человека, поэтому оптимальной высотой является 80см от уровня пола;
• доступ к выключателю не должен быть загорожен или перекрыт, а оптимальное расстояние от предметов интерьера и косяка двери составляет 100мм;
• выключатели на управление светом в санитарном узле, кладовом помещении и прихожей, чаще всего монтируются в коридоре.

Особое внимание уделяется выключателям на дополнительное освещение. Они могут быть установлены практически на любом участке, а основным критерием выбора места под монтаж является соответствие дизайну интерьера.

В ванной комнате и кухне, а также в других помещениях, характеризующихся повышенными показателями влажности, устанавливаются выключатели, имеющие прорезиненные или надежные пластиковые кожухи.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

• отключить электроэнергию;
• разобрать корпус выключателя, сняв клавишу и рамку защиты;
• определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
• определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
• выполнить подсоединение проводов согласно их назначению;
• заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Некоторые домовладельцы замечают, что именно в их квартире или доме постоянно перегорают лампочки, не отслужив положенный срок. Почему перегорают лампочки? Разберемся в причинах поломок и попробуем их устранить.

Обзор и характеристики ламп освещения представлены тут.

Схемы подключения ламп дневного света вы найдете в следующей теме. Подключение с дросселем и без дросселя.

Двухклавишный

Выключатели на две клавиши устанавливаются при необходимости обеспечить управление парой групп осветительных приборов.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

• отключение системы электрического питания;
• разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
• определение обозначения фаз;
• зачистка кончиков трёхжильного провода;
• подключение «провод-фазы» на контакт, обозначенный литерой «L»;
• подключение оставшейся пары проводов на контакты клавиш;
• на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
• проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике.

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

• установка проходного выключателя на постоянное место;
• подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

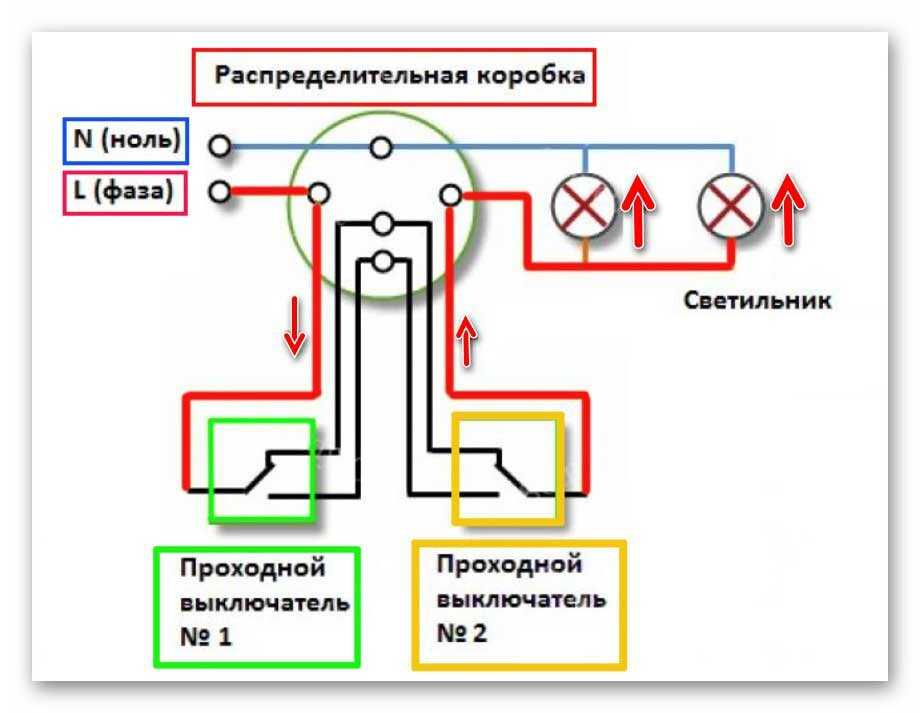

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная схема подключения лампы ДРЛ – гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим в данной теме.

Схема подключения лампочки через выключатель

Как подключить лампочку через выключатель? Способов, позволяющих осуществить запитку лампы через выключатель, несколько. Чаще всего одиночный ламповый осветительный прибор подключается посредством пары проводов к выключателю с одной клавишей.

Трёхрожковые осветительные приборы могут подключаться отдельно или группами к двухклавишному выключателю при помощи электрической разводки тремя проводами. Раздельно и одновременно управлять тремя разными светильниками можно при помощи установленного трехклавишного выключателя.

Схема подключения трехрожковой люстры

Какой использовать провод на выключатель?

Мягкие провода представлены большим количеством тонких проводников, поэтому им в процессе соединения потребуется обеспечить сильное обжатие или напрессовку специальным наконечником. Кабели, представленные единственной жилой, носят название «жестких», и не могут использоваться на участках с изгибами или сильными вибрациями.

Лучше всего использовать трехжильные провода с наличием дополнительного заземляющего провода.

В процессе монтажа электрической проводки применяются медные NYM-кабели круглой формы на основе однопроволочной жилы, гибкие медные ПВСПВС-кабели из скрученных многопроволочных отожженных жил с изоляцией ПВХ, медные однопроволочные ВВГВВГ-кабеля с изоляцией ПВХ.

Московскими производителями выпускаются провода, которые обладают более толстой и надежной изоляцией. Главными условиями применения кабелей для подключения выключателей по-прежнему являются надежный монтаж и полное соответствие нагрузке.

Видео на тему

инструкция по самостоятельной установке выключателей

Установка выключателя света – обязательна в процессе ремонта, ведь выключатель – один из основных элементов осветительной системы. Они есть в каждом здании. Принцип работы этих электротехнических устройств одинаков, но конструкция у них может кардинально отличаться, а установка выключателя света требует специальных знаний. Их видов существует много: это и современные модели, и ретро выключатели с клавишами, поворотными ручками, тумблерами. Все они просты в монтаже, но важно, чтобы они были установлены в правильном месте и с соблюдением правил безопасности.

Домашнему мастеру будет полезно знать, какие бывают выключатели света для светильников, люстр или просто лампочек, какая модель для чего предназначена, какие существуют особенности монтажа и что для этого потребуется, какая проводка используется в том или другом случае. Здесь вы узнаете, как правильно установить выключатель света, чтобы он работал долго и безупречно. Мы расскажем об эксплуатационных особенностях разных типов этих устройств, а также об этапах монтажа самостоятельно.

Устройство выключателей

Во всех девайсах есть общий контакт неподвижный и один или несколько подвижных, приводимых в движение наружными клавишами на корпусе. Нормальное положение контактов — разомкнутое, то есть в отключенном состоянии, когда электрическая цепь между лампочкой и источником электроэнергии прервана и света в помещении нет. Когда пользователь нажимает на клавишу, подвижный контакт соединяется с неподвижным, цепь смыкается и электричество поступает на прибор освещения или розетку.

Двух-, трех-, четырехклавишные выключатели работают также, как и одноклавишные, но подвижные контакты перемещаются независимо. К каждому из них подключаются провода отдельной линии, от прибора они разветвляются или по разным осветительным приборам или розеткам, или идут в одну люстру к разным лампочкам. Многоклавишные выключатели экономят на стене место, упрощают работу по монтажу, при помощи них экономится электроэнергия, так как легко можно отключить ненужное количество элементов освещения или других электроприборов. Комбинациями клавиш осуществляют освещение помещения зонально или разделяют по уровням, а с использованием таймеров — по времени. При помощи проходных выключателей можно выключать свет, пройдя помещение и не возвращаясь ко входу.

Во всех типах выключателей в цепи разрывается фаза; в любом случае так должно быть для безопасности пользователей при ремонте этих устройств, светильников или люстр, замене лампочек в патронах.

Типы выключателей

Перечислять виды и типы электротехнических устройств для выключения освещения мы не будем, но опишем их две основные модификации.

1. Электровыключатели для наружного монтажа. Предназначены для установки во влажных помещениях (ванных комнатах, банях, подсобках, насосных). Их крепят на поверхностях стен, не делая углубления. Наружные — проще ремонтировать и обслуживать, но в эстетике они несколько уступают внутренним моделям.
2. Электровыключатели для скрытого монтажа. Для их установки нужно высверливать в стене углубление для коробки, штробить стену для прокладки проводки. Однако ретро проводку, как правило, делают наружной. Интерьерные стили начала ХХ века с использование выключателей и ламп в стиле ретро — это оригинальная мода современности.

Установка одних и других типов выключателей не требует много времени, если знать особенности устройства определенной модели, последовательность монтажа, а также, подготовить необходимый комплект инструментов.

Где устанавливать выключатели

Место для монтажа пользователь выбирает там, где ему будет удобнее всего им пользоваться. Однако сейчас существуют отраслевые требования, регламентирующие, как и где устанавливать выключатели, а также сам процесс монтажа. Это связано с особенностями прокладки электропроводки в зависимости от конструктивных элементов комнаты или здания. Основные сложности в монтаже связаны не с установкой самих выключателей, а именно с прокладкой электрических линий. Проводку надо проектировать и прокладывать изначально так, чтобы впоследствии ее не приходилось переделывать, что довольно хлопотно и затратно.

Выключатели рекомендуется размещать в одном помещении все на одном уровне, а положение клавиш «включить» у всех делать одинаковым. Положение «включить» обычно делается вверх, а если это поворотная ручка (как в ретро выключателях), то вправо. Сейчас выключатели размещают на высоте с уровнем дверных ручек, так удобнее пользоваться, особенно детям и людям с ограниченными возможностями. Привыкнув к такому расположению, человек автоматически выключает или включает свет, даже этого не замечая. Важно также и расположение выключателя относительно дверной коробки. Расстояние между ними должно быть не более 20 см и не менее 10 см, а располагать выключатель следует со стороны ручки двери.

В жилых комнатах монтаж делают внутри, в хозяйственных и технических помещениях — снаружи. В коридорах делают проходные, их также устанавливают с двух сторон лестниц, залов с двумя и более входами и выходами, в частных домах на крыльце и внутри здания.

Разновидности проводки и способы подключения

Под словом «провод» подразумевается одна изолированная жила, а двух- и многожильный провод называют кабелем. Изоляция бывает одно-, двух- и многослойной, есть также кабели экранированные, для защиты от электромагнитных возмущений, которые отражаются на работе электрических приборов при включении или выключении электроцепи.

Жилы проводов и кабелей изготавливают из алюминия или меди. В современных зданиях алюминиевые провода уже не используют, так как по нормативам предусматривается только электрические проводки с медными сердечниками. В старых домах допускается эксплуатация алюминиевых проводов еще с тех времен, но при условии, что проводка еще соответствует нормам безопасности. Однако при основательной реконструкции таких помещений алюминиевые провода в обязательном порядке заменяются на медные. Это обусловлено тем, что медь выдерживает большие нагрузки, ведь сейчас используется много электрических бытовых приборов и устройств, которые могут работать одновременно. Особенно много электроэнергии потребляют:

• бойлеры;
• микроволновые печи;
• электрические радиаторы;
• котлы;
• стиральные машины.

Медные провода долговечнее алюминиевых, они не такие ломкие и менее подвержены окислению. Если в квартире есть линия с алюминиевыми проводами, то с медными ее не следует пересекать на соединениях. На таких скрутках быстро образуются окислы, не пропускающие ток, такие места сильно нагреваются, что может стать причиной пожара.

Жилы проводов бывают монолитные или состоят из множества нитей. Многопроволочные плетеные токопроводящие элементы гибче цельных, устойчивее на излом при множестве изгибов и перекручиваний. Одножильные провода с цельным сердечником используют в сборке электрических щитов, люстр, светильников, соединяют ими элементы управления линиями, но их не применяют для питания приборов и техники.

Двухжильный провод подходит для подключения одноклавишных выключателей. Трехжильный — для моделей с двумя клавишами, для проходных, для управления несколькими светильниками или отдельными лампами. Четырехжильные кабели используются в трехклавишных девайсах для управления группами осветительных приборов и там, где необходимо заземление.

Провод ПВС

Его применяют при ремонтах электросетей. С их использование изготавливают тройники, удлинители, кабели для питания бытовой техники, для подключения розеток и выключателей.

Провод ПБПП

Имеет плоское сечение с двумя или несколькими плетеными жилами. Марка ИБПП, это провода универсальные. Проводка из таких проводов считается высококачественной, и она значительно дороже. Ее проводят там, где предполагается большое потребление электроэнергии — в насосных станциях, в теплопунктах, на производствах со станками, в электрических сушилках и прочих объектах, где мощность сети превышает 1 кВт.

Важно знать не только маркировку, но и цвета изоляции, присущие тем или иным токоведущим каналам:

• желтый или зеленый цвет — заземление
• синий цвет — «ноль»
• коричневый — фаза.

В специальных марках многожильных кабелей фазовые провода бывают с белой изоляцией. Литерой «L» с цифровым значением обозначают точки соединений на схемах.

Принципы монтажа

Если не учитывать сложный монтаж систем проводки с проходными девайсами, о подключении которых мы расскажем ниже, то основных схем подключений выключателей существует две:

1. Коммутация проводников напрямую от источника питания к элементам освещения. К корпусу выключателя подводятся две линии: «0» и фаза. Он фактически сопрягается с распределительной коробкой.

Такая схема самая простая, хотя и применяется для реализации сложных схем подключения, ее может понять любой домашний мастер, имея только начальные электротехнические знания. Проводка обслуживается и модернизируется довольно просто. Однако для нее нужно большее количество кабеля, а провода укладывать в гофру или в штробы. Контактные соединения необходимо делать при помощи колодок в монтажных коробках. Такую проводку можно без особых сложностей модернизировать, изменить ее конфигурацию, без дополнений новыми линиями, а простую световую точку можно сделать многофункциональной. Прямое подключение к источнику энергии дает возможность дополнить линию регуляторами уровня освещения, датчиками движения.

2. Вынесенные выключатели. Такой способ предполагает разводку через распределительные коробки, а подведение к выключателям проводов — только для размыкания цепи.

В современных многоквартирных домах такая схема считается стандартной, хотя по ПУЭ не предписывается каких-либо обязательных конкретных схем. В таких электрических линиях используется минимум проводов, а традиция исходит еще со времен СССР, когда экономили на всём. Схемы линий также просты, и их может реализовать практически каждый хозяин квартиры.

Сложность монтажа девайса в таких схемах заключается в необходимости установки дополнительных коробок для разводки на каждый коммутатор. Для эстетики стен в стиле «евро» это не подходит. Да и в модернизации тоже есть свои сложности: чтобы установить дополнительный осветительный прибор, необходима прокладка новой линии. Вынесенный прибор поменять на сенсорный регулятор освещения (не резисторный) не совсем просто. Схема применяется только с применением одноклавишных выключателей без предполагаемой модернизации. Какую схему использовать в доме решает сам хозяин, исходя из того, какие затраты на электричество ему приемлемы.

Как правильно установить выключатель: пошаговая инструкция

1. Перед установкой следует подготовить необходимые инструменты и материалы. Потребуется как электромонтажный, так и строительный инструмент:

• перфоратор, болгарка, дрель, отвертки
• монтажный нож, инструмент для зачистки проводов от изоляции
• паяльник и припой или сварочное устройство для проводов
• индикатор фазы, вольтметр
• провода, изоляционная лента, термоусадочные трубки, контактные группы, гофра
• шпатель.

2. Если к точке размещений выключателей еще не подведены линии, то понадобится штроборез. Однако, это профессиональный инструмент, и он есть не в каждом доме, потому штробы придется делать болгаркой, в худшем случае зубилом и молотком, если метраж небольшой. Заметим, что в некоторых бетонных перекрытиях даже болгаркой делать штробы очень трудно. Но в кирпиче или гипсовых блоках канавки для проводов можно сделать и ручным инструментом.

3. На следующем этапе при помощи перфоратора и специальной цилиндрической фрезы нужно в стенах вырезать стаканы для коробок скрытых выключателей. Для наружной врезки в стену не делаются. Для сверления углублений в бетонной стене лучше купить алмазный бур, он дороже обычного, но затраты компенсируются значительной экономией сил и времени. В стене из гипсовых блоков вырезать стаканы можно при помощи дрели и даже шуруповерта.

4. Далее устанавливаем корпуса; подключать провода будем после строительных работ.

5. Смонтировав выключатели, подготавливаем цементный или гипсовый раствор. Замазываем щели на подрозетниках, всё тщательно выравниваем шпателем и даем время для застывания. Перед монтажом нужно заранее подготовить ведра и стройматериалы (алебастр, гипс, цемент, песок, воду).

6. Подсоединяем провода согласно схеме. Фазу следует подключать к подвижным клеммам, «ноль» — к сочлененному неподвижному контакту. Все новые модели имеют клемму для заземления, по условиям ПУЭ его нужно подключать. Для этого используется трехжильный кабель. При соединении проводов нужно соблюдать цвет изоляции: желтый с желтым, коричневый с только с коричневым и не иначе. Скрутку нужно залудить и пропаять для надежности, но только после проверки линии. В коробках провода лучше соединять сварочным устройством.

7. Собираем выключатели. Только это следует делать после тестирования линии, чтобы не пришлось лишний раз делать разборку, если что-то не работает как надо. Фазы на проводах определяем фазоискателем, а наличие напряжения на контактах — вольтметром. Если всё собрано верно, и линия работает, тогда надеваем декоративные накладки и крышки. Проверяем линию еще раз.

Монтаж накладного выключателя

Накладные, используют в линиях открытого типа, а также в местах, где нет возможности скрыть проводку. Однако при желании, их можно ставить и на точках со скрытой проводкой. Накладные выключатели обычно применяют для включения какого-либо одного элемента освещения, потому они по большей части одноклавишные или двухклавишные.

Установка скрытого выключателя

Скрытые, отличает от накладных тип и форма подрозетника, который монтируется в высверленное в стене углубление. Они выглядят более эстетично в сравнении с накладными устройствами. Однако ретровыключатели делают в основном накладные, а скрытые встречаются редко, так как они не соответствуют самой концепции ретро.

Подрозетники выключателей отличаются креплением для бетона и гипсокартона, на что нужно обращать внимание в магазине при покупке. Монтаж скрытого выключателя делается последовательно:

1. Выбираем место расположения, делаем разметку.
2. Разбираем выключатель.
3. Высверливаем перфоратором с цилиндрической фрезой углубление под подрозетник (в гипсокартонной плите просверливаем отверстие) диаметром на 1-2 мм больше диаметра подрозетника.
4. Устанавливаем и закрепляем подрозетник. В подрозетниках для бетонной или кирпичной стены имеются винтовые распорки, корпуса выключателей для гипсокартонных плит крепятся в отверстиях при помощи пружинных зажимов либо на саморезах (в дешевых моделях).
5. Проделываем штробы и укладываем провода, выводим концы в подрозетнике.
6. Подсоединяем провода с соблюдение фазы и цветов изоляции.
7. Проверяем работу линии.
8. Заделываем строительным раствором щели.
9. Собираем выключатель, надеваем накладку и крышку, вставляем клавиши.

Перед монтажом прибора помещение нужно обесточить, для уверенности можно протестировать выводы проводов при помощи вольтметра.

Установка проходных выключателей

Способ установки проходных выключателей отличается от обычного, так как основан на понимании принципа построения схемы. Проходные выключатели еще называют перекидными. Одна цепь замыкается с одной стороны, а замыкается с другой и наоборот. Производители на корпусах проходных моделей показывают схему устройства, но не на всех она есть, потому рассмотрим монтаж подробнее.

1. Нужно подготовить трехжильный кабель с разноцветной изоляцией. Напомним, коричневый — фаза, синий — «ноль», желтый — заземление.

2. Обесточиваем помещение, выключаем электричество в щитке.

3. В выключателе, расположенном возле распределительной коробки, выводим фазный провод и подсоединяем его к общей фазной клемме в коробке. Два других провода, согласно цветам, также подсоединяем соответствующим проводам в коробке. Если штроба уже заделана, тогда стоит проверить соответствие вольтметром.

4. Фазу светильника соединяем с фазой противоположного выключателя. Соединяем два остальных провода между проходными, соблюдая цветность.

5. Провода из распределительной коробки подключаем к светильнику.

6. Закрываем крышку коробки и собираем выключатель.

Работы по монтажу аналогичны уже описанной процедуре с другими типами выключателей. Включаем в щитке электричество и проверяем, правильно ли работает схема. Один и другой выключатель должен как выключать свет, так и включать. Если этого не происходит с каким-либо из них, тогда следует тщательнее разобраться в схеме и найти ошибку.

Сложнее дело обстоит с двухклавишными проходными выключателями. Они работают как две отдельные линии, каждая на свой осветительный прибор в разных комнатах или частях одного помещения. В них используются два трехжильных кабеля или один пятижильный.

Как подсоединить бесконтактный выключатель

Бесконтактный выключатель управляет освещением автоматически, работая как исполнительный элемент в паре с датчиком движения, датчиком освещенности или таймером. Датчик освещенности дает сигнал на выключатель, если на улице стемнело. Момент срабатывания можно регулировать по предпочитаемой степени потемнения на улице.

Бесконтактные выключатели можно использовать в качестве проходных. Входя в дом, не нужно включать свет рукой и выключать его с другой стороны. В таком случае необходимо установить датчик движения. Их модификации бывают инфракрасными, радиоволновыми, ультразвуковыми.

Свет в какой-либо комнате дома можно включать автоматически по времени. Для этого нужно установить с выключателем таймер. Бесконтактные, экономят электроэнергию, это рекомендуемые устройства, если дома есть дети, которые забывают выключать свет. Их монтаж ничем не отличается от описанных, нужно только знать, как подключить и настроить управляющее устройство — датчик или таймер.

Как подсоединить выключатель с одной или несколькими клавишами

Чтобы подключить двух-, трех-, четырехклавишный выключатель, нужно проделать те же действия, что и при подключении одноклавишного. Только в этом случае еще добавляется необходимость правильного подсоединения линий на каждый осветительный прибор. Многоклавишный, может включать в люстре нужное количество лампочек, а также работать с розетками, датчиками или таймером, включая или выключая какую-либо бытовую технику.

Заключение

От правильности установки и подключения контактов выключателя зависит не только комфорт в доме, но и безопасность в плане защиты от поражения током или предотвращения возникновения пожара. Нужно правильно определить нагрузку, чтобы исключить искрение и перегрев с последующим коротким замыканием. Чтобы знать, как правильно установить выключатель света, нужно запомнить правила монтажа, которые мы описали. Надеемся, они станут вам полезны.

Как установить выключатель света (безопасно)

Григорьев Владимир

3 минуты чтения Опубликовано 17 мая 2022 г.

Логотип Bankrate

Банкрейт обещание

В Bankrate мы стремимся помочь вам принимать более взвешенные финансовые решения. При этом мы строго придерживаемся , этот пост может содержать ссылки на продукты наших партнеров. Вот объяснение для .

Логотип банка

Банкрейт обещание

Компания Bankrate, основанная в 1976 году, уже давно помогает людям принимать разумные финансовые решения. Мы поддерживаем эту репутацию более четырех десятилетий, демистифицируя процесс принятия финансовых решений. процесса и дать людям уверенность в том, какие действия предпринять дальше.

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Весь наш контент создан высококвалифицированные специалисты под редакцией эксперты по предмету, которые следят за тем, чтобы все, что мы публикуем, было объективным, точным и заслуживающим доверия.

Наши банковские репортеры и редакторы уделяют внимание вопросам, которые больше всего волнуют потребителей — лучшие банки, последние курсы, различные типы счетов, советы по экономии денег и многое другое — чтобы вы могли чувствовать себя уверенно, управляя своими деньгами.

Логотип банка

Редакционная честность

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что мы ставим ваши интересы на первое место. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения.

Ключевые принципы

Мы ценим ваше доверие. Наша миссия состоит в том, чтобы предоставить читателям точную и непредвзятую информацию, и у нас есть редакционные стандарты, чтобы гарантировать, что это произойдет. Наши редакторы и репортеры тщательно проверяют редакционные материалы, чтобы убедиться, что информация, которую вы читаете, является точной. Мы поддерживаем брандмауэр между нашими рекламодателями и нашей редакцией. Наша редакция не получает прямого вознаграждения от наших рекламодателей.

Редакционная независимость

Редакция Bankrate пишет от имени ВАС — читателя. Наша цель — дать вам лучший совет, который поможет вам принимать разумные решения в области личных финансов. Мы следуем строгим правилам, чтобы рекламодатели не влияли на наш редакционный контент. Наша редакция не получает прямой компенсации от рекламодателей, а наш контент тщательно проверяется для обеспечения точности. Итак, читаете ли вы статью или обзор, вы можете быть уверены, что получаете достоверную и надежную информацию.

Логотип банка

Как мы зарабатываем деньги

У вас есть вопросы о деньгах. Банкрейт имеет ответы. Наши специалисты помогают вам управлять своими деньгами уже более четырех десятилетий. Мы постоянно стремимся предоставлять потребителям экспертные советы и инструменты, необходимые для достижения успеха на протяжении всей их финансовой жизни.

Bankrate придерживается строгой редакционной политики, поэтому вы можете быть уверены, что наш контент правдив и точен. Наши отмеченные наградами редакторы и репортеры создают честный и точный контент, который поможет вам принимать правильные финансовые решения. Контент, созданный нашей редакцией, является объективным, основанным на фактах и ​​не зависит от наших рекламодателей.

Мы открыто говорим о том, как мы можем предоставить вам качественный контент, конкурентоспособные цены и полезные инструменты, объясняя, как мы зарабатываем деньги.

Bankrate.com — это независимый, поддерживаемый рекламой издатель и сервис сравнения. Мы получаем вознаграждение в обмен на размещение спонсируемых продуктов и услуг или за то, что вы нажимаете на определенные ссылки, размещенные на нашем сайте. Таким образом, эта компенсация может повлиять на то, как, где и в каком порядке продукты отображаются в категориях списка. Другие факторы, такие как наши собственные собственные правила веб-сайта и то, предлагается ли продукт в вашем регионе или в выбранном вами диапазоне кредитного рейтинга, также могут влиять на то, как и где продукты отображаются на этом сайте. Хотя мы стремимся предоставлять широкий спектр предложений, Bankrate не включает информацию о каждом финансовом или кредитном продукте или услуге.

Многие работы по электрике в доме лучше доверить профессионалам, но заменить выключатель света можно и самостоятельно. Использование подхода «сделай сам» для замены выключателя света может не только сэкономить ваше время, но и сэкономить деньги. Наем электрика для замены выключателя может стоить от 295 до 595 долларов, но сделать это самостоятельно может стоить менее 50 долларов. Все, на что вам придется раскошелиться, — это сам переключатель, а также несколько основных инструментов, если у вас их еще нет.

Вот как безопасно заменить и подключить выключатель света.

Что вам понадобится для подключения выключателя света

Для замены выключателя вам понадобится несколько инструментов. Помимо самого выключателя вам также понадобятся:

• Инструмент для зачистки проводов
• Кусачки
• Отвертки с плоской и крестообразной головкой
• Выключатель света

По словам Майкла Кларка, подрядчика и основателя платформы управления домом Pulled, Inc., у вас может не быть, но он необходим для этой работы, это тестер напряжения. выключите рубильник.

После того, как вы собрали все материалы, вы готовы подключить выключатель света.

Как установить выключатель света

Безопасная замена и установка выключателя света выполняется в несколько этапов:

1. В распределительной панели вашего дома найдите выключатель, соединяющий выключатель света.
2. Выключите выключатель.
3. Убедитесь, что вы выключили правильный выключатель, попытавшись включить свет. Если он включится, вам придется вернуться к монтажной панели и найти правильный выключатель.
4. Используйте тестер напряжения рядом с выключателем света, чтобы проверить наличие электрического тока. (Не продолжайте, если вы обнаружите что-либо после одного или двух тестов; вам понадобится профессионал.)
5. Снимите пластину переключателя с помощью отвертки с плоской головкой.
6. Используйте крестообразную или плоскую отвертку (в зависимости от головок винтов), чтобы выкрутить винты, удерживающие выключатель внутри электрической коробки, установленной в стене.
7. Осторожно вытащите переключатель из коробки. Сфотографируйте проводку выключателя света, затем отсоедините провод от выключателя света.
8. Используйте фото как руководство по подключению проводов к новому выключателю света.
9. Вставьте выключатель обратно в настенную коробку, затем закрепите его винтами от старого выключателя.
10. Установите пластину переключателя на место с помощью имеющихся винтов.
11. Включите автоматический выключатель.
12. Проверьте выключатель света, чтобы убедиться, что питание снова есть.

Сколько стоит установить выключатель света?

Стоимость установки выключателя освещения зависит от типа выключателя, который вы планируете установить. Например, однополюсный переключатель на 15 ампер стоит 15 долларов или меньше. Диммерный выключатель будет стоить на несколько долларов больше, около 20 долларов. Если вы предпочитаете интеллектуальный выключатель света, который можно активировать голосом с помощью виртуального помощника, такого как Alexa или Google Assistant, он будет стоить около 50 долларов или больше.

Если вы измените стиль выключателя света, вам, возможно, придется купить новую пластину выключателя. Например, если вы выберете более современный кулисный переключатель (тип, в котором один конец нажимается) вместо традиционного тумблера, новая пластина будет стоить 10 долларов или меньше, чтобы соответствовать новому выключателю света.

Последнее слово о подключении выключателя света

Если вы будете следовать пошаговому процессу замены выключателя света, вы сможете выполнить эту задачу как проект «Сделай сам». Это не сложная работа, хотя вы должны быть осторожны. Однако, если вы не можете найти правильный выключатель, чтобы отключить питание или продолжать получать показания электрического тока с помощью тестера напряжения, вы рискуете получить удар током или удар током. В таких случаях лучше поручить выполнение проекта профессионалу, советует Кларк.

Еще один совет, который он предлагает: четко обозначьте панель выключателя, чтобы указать, какие цепи соответствуют каким лампам. Таким образом, вы избежите путаницы и сможете убедиться, что вы отключили правильный выключатель — в следующий раз, когда вы будете подключать выключатель света.

Как подключить выключатель света в вашем доме | Учебное пособие

Опубликовано 22 сентября 2021 г.

Добро пожаловать в очередной выпуск практических занятий CircuitBread, где мы немного подробнее поговорим о пересечении электротехники и работы электрика. Сегодня я хочу поговорить о том, как подключить выключатель, который должен быть одной из самых простых электрических задач, которые вы можете выполнять в своем доме. Как всегда, если вы собираетесь работать с чем-то электрическим, либо 1) знайте, что вы делаете, либо 2) отключите все цепи и дважды проверьте, действительно ли они отключены. Убедитесь, что ваш мультиметр настроен на переменный ток при проверке, и вы даже можете получить специальные тестеры. Потому что вы не хотите навредить себе. Несмотря на то, что это достаточно просто, и почти каждый может это сделать, при необходимости вызовите электрика.

В отличие от розетки, все, что нужно выключателю, это прервать одну ногу, которая течет от вашей стены к вашему свету или к чему бы то ни было. Если вы просто делаете замену чего-то, что уже есть, это довольно просто, но, как и в этом случае, вы можете видеть, что на самом деле происходит многое. В этом примере у нас фактически есть несколько цепей, входящих и выходящих. Питание наших детекторов дыма на самом деле поступает от этой цепи для всего дома, и поэтому мы не хотели, чтобы она была подключена к выключателю, мы просто объединили питание. Для этого я взял два идущих провода и сделал косичку прямо здесь и потом на нейтрали, так как мы хотели, чтобы все нейтрали были соединены, то соединили их все вместе с проволочной гайкой. Однако, что касается земли, так как у нас было три провода, и у нас есть только один выключатель, который нужно заземлить, вы используете обжимную муфту, чтобы соединить все провода вместе, скрутить их, а затем отрезать все лишние провода, все но один в этом случае.

Теперь, что касается самого выключателя, все, что мы делаем, это берем входящую мощность и ставим переключатель между этой входящей мощностью и светом. Теперь обратите внимание, что мы делаем это на черном проводе, который является горячей линией. Если бы вы сделали это на нейтральной линии, вы бы щелкнули выключателем, и он выключил бы свет, но сам свет все еще был бы горячим. Это будет плавающее напряжение, которого вы хотите избежать, когда это возможно. Так что всякий раз, когда это возможно, и я не могу понять, почему это было бы невозможно, вы захотите поставить свой переключатель на горячую линию.

Если вы смотрели видео о силе тока, вы можете правильно предположить, что провод, используемый для этих ламп, имеет калибр 14, поскольку это всего лишь цепь на 15 ампер. С проволокой 14 калибра вы можете использовать отверстия для прессовой посадки сзади, что значительно ускоряет их сборку, так как вам не нужно скручивать проволоку или затягивать винты. Однако, исходя из личного опыта и разговоров с профессиональными электриками, они имеют тенденцию выходить из строя. Поэтому я бы рекомендовал использовать винтовые клеммы по бокам. Это может быть больно, когда вы сначала освоитесь, но с небольшой практикой это становится быстрым.

У обычного выключателя есть только три соединения: вход питания, выход питания на свет и заземление. После того, как соединения с входом и выходом питания выполнены, обязательно подключите оголенный медный провод к точке заземления. С заземлением, подключенным к шасси, если провод по какой-либо причине отсоединится, и он болтается там и касается чего-то, чего не должен, вместо того, чтобы электризовать все, и вы получаете разряд, когда касаетесь переключателя, он посылает ток назад через землю. Это создаст короткое замыкание, и он сломает выключатель, а это именно то, что вы хотели бы сделать в этой ситуации. Потому что тогда вы бы подумали: «Эй, здесь что-то не так!» вместо «Эй, я умер, это было не круто». Я не хочу, чтобы это произошло. Поэтому всегда убедитесь, что вы заземляете свое оборудование из соображений безопасности. Как инженеры-электрики, мы бы смотрели на нейтраль как на нашу линию заземления, а затем это просто для того, чтобы, если что-то пойдет не так, вероятность того, что мы умрем, была меньше.

После установки электрических соединений осторожно верните переключатель на место, согнув провода и убрав их в коробку. Затем вы монтируете сам выключатель, используя винты в верхней и нижней части розетки. Крылья переключателя должны плотно прилегать к гипсокартону, но если мастера гипсокартона были слишком агрессивны, вырезая отверстие, вы можете использовать резиновые прокладки, которые можно купить в любом крупногабаритном строительном магазине, чтобы ваши переключатели были на одном уровне с гипсокартоном. настенный, а не гибкий. Чтобы это не выглядело странно, убедитесь, что ваш переключатель стоит прямо вверх и вниз, их очень легко перекрутить, если вы не обратите внимание.

После того, как все будет хорошо и аккуратно, и крышка будет установлена, вы готовы к работе! Включите питание и убедитесь, что выключатель света работает должным образом. Как только вы это сделаете, вы полностью закончите. Наслаждайтесь своим новым переключателем!

Автор:

Джош Бишоп

Интересуясь встраиваемыми системами, туризмом, кулинарией и чтением, Джош получил степень бакалавра электротехники в Университете штата Бойсе.
