Семисегментный индикатор | Принцип работы, виды, как проверить

Существуют такие параметры, для которых было бы удобнее выдавать объективную информацию, чем просто индикацию. Например, температура воздуха  на улице или время на будильнике. Да, все это можно было бы сделать на светящихся лампочках или светодиодах. Один градус  – один  горящий светодиод или лампочка и тд. Но считать эти светлячки – ну уж нет! Но, как говорится, самые простые решения – самые надежные. Поэтому, долго не думая, разработчики взяли простые светодиодные полосы и расставили их в нужном порядке.

Семисегментные индикаторы

С появлением светодиодов ситуация кардинально изменилась в лучшую сторону. Светодиоды сами по себе потребляют маленький ток. Если расставить их в нужном положении, то можно высвечивать абсолютно любую информацию. Для того, чтобы высветить все арабские цифры, достаточно всего семь светящихся светодиодных полос – сегментов, выставленных определенным образом:

Почти ко всем таким семисегментным индикаторам добавляют также и восьмой сегмент – точку, для того, чтобы можно было  показать целое и дробное значение какого-либо параметра

По идее у нас получается восьми сегментный индикатор, но по-старинке его также называют семисегментным.

Что получается в итоге? Каждая полоска на семисегментном индикаторе засвечивается светодиодом или группой светодиодов. В результате, засветив определенные сегменты, мы можем вывести цифру от 0 и до 9, а также буквы и символы.

Виды семисегментных индикаторов и обозначение на схеме

Существуют одноразрядные, двухразрядные, трехразрядные и четырехразрядные семисегментные индикаторы. Более четырех разрядов я не встречал.

На схемах семисегментный индикатор выглядит примерно вот так:

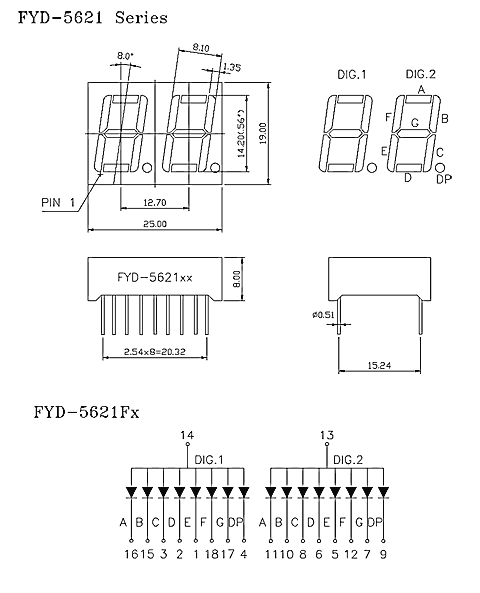

В действительности же, помимо основных выводов, каждый семисегментный индикатор также имеет общий вывод с общим анодом (ОА) или общим катодом (ОК)

Внутренняя схема семисегментного индикатора с общим анодом будет выглядеть вот так:

а с общим катодом вот так:

Если семисегментный индикатор у нас с общим анодом (ОА), то в схеме мы должны на этот вывод подавать “плюс” питания, а если с общим катодом (ОК) – то “минус”  или землю.

Как проверить семисегментный индикатор

У нас имеются в наличии вот такие индикаторы:

Для того, чтобы проверить современный семисегментный индикатор, нам достаточно мультиметра с функцией прозвонки диодов. Для начала ищем общий вывод – это может быть или ОА или ОК.  Здесь только методом тыка.  Ну а далее проверяем работоспособность остальных сегментов индикатора по схемам выше.

Как вы видите ниже на фото, у нас загорелся проверяемый сегмент. Таким же образом проверяем и другие сегменты. Если все сегменты горят, то такой индикатор целый и его можно использовать в своих разработках.



Иногда напряжения на мультиметре не хватает для проверки сегмента. Поэтому, берем блок питания, и выставляем на нем 5 Вольт. Чтобы ограничить ток через сегмент, проверяем через резистор на 1-2 Килоома.

Таким же образом проверяем индикатор от китайского приемника

В схемах семисегментные индикаторы  соединяются с резисторами на каждом выводе

В нашем современном мире семисегментные индикаторы заменяются жидко-кристаллическими индикаторами, которые могут высвечивать абсолютно любую информацию

но для того, чтобы их использовать, нужны определенные навыки в схемотехнике таких устройств. Поэтому, семисегментные индикаторы до сих пор находят применение, благодаря дешевизне и простоте использования.
