Как пользоваться бинарными часами: Как работают бинарные часы и как определять по ним время?|СЕКУНДА

Содержание

Как работают бинарные часы и как определять по ним время?|СЕКУНДА

Идея создания часов с двоично-десятичной системой отображения цифр возникла в 1940-х годах во время проведения научного эксперимента в Японии. Тогда профессор Хивари разрабатывал способ улучшения памяти для пожилых людей и стариков.

Японская нация славится своими долгожителями, но в старости они, как и все остальные, становятся рассеянными и многое забывают. Специалисты стали искать способ, который позволит улучшить память и концентрацию внимания. Они создали своеобразный тренажер для борьбы с возрастными ухудшениями памяти.

Профессору понадобилось немало времени, чтобы объяснить своим подопечным особенности работы тренажера. Многие отказывались работать с ним, ссылаясь на сложность задачи, но все же большинству удалось освоить принцип подсчета.

После того, как тренажер был усовершенствован, результаты его применения не заставили себя ждать. Вскоре были зафиксированы улучшения памяти у тех, кто пользовался бинарной системой. Для определения времени подопечным приходилось считать количество горящих диодов, складывать и запоминать цифры.

Изобретение профессора Хивари получило распространение во всем мире. Школьники и студенты пользуются бинарными часами, и уже после месяца занятий память улучшается на 40% и более, а решать задачи с числами становится гораздо проще.

Тренажер для улучшения памяти получил распространение и как аксессуар — его используют как наручные часы. Этот способ определять время считается довольно экстравагантным и оригинальным, поскольку декодировка цифр занимает некоторое время.

История происхождения и принцип действия хронографа



Бинарные часы представляют собой циферблат, время на котором отображается в виде двоичного кода. Цифры зашифрованы с помощью двух элементов — ноля и единицы. Такой же код используется программистами для создания машинных языков.
С помощью этих элементов можно отобразить не только числа, но и тексты (как в азбуке Морзе с помощью точек и тире). Человеку, не знающему основного принципа расшифровки значений, едва ли удастся понять время по бинарным часам, но научиться этому очень просто.

Циферблат бинарных часов представляет собой несколько рядов светодиодов, которые загораются и гаснут. На таких часах нет ни цифр, ни стрелок, лишь ряд лампочек, соответствующих часам, минутам и секундам. Светодиоды могут быть расположены совершенно по-разному, сгруппированы в соответствии с идеей дизайнера. Механизм подсчета остается единым, но расположение лампочек индивидуально.

Благодаря этому каждый гаджет — это оригинальная загадка и новая головоломка для их владельца. Если вы уже имели дело с бинарными часами, то разобраться с новой моделью будет гораздо проще.

Как работают бинарные часы?

Если в классических часах для определения времени используются стрелки и цифры, то в бинарных задействован двоичных принцип индикации. Этот принцип был впервые запатентован в 1998 году немецким часовщиком Антоном Крафтом.

В то время не было соответствующей технической базы, чтобы создать разнообразие моделей, но со временем идеи часовщика были реализованы в полной мере. Инновационный метод отображения времени состоит в том, что каждое число представлено в виде суммы двух и более чисел, отображаемых на циферблате.

Значению часов от 1 до 12 и минут от 1 до 60 соответствует определенное количество диодов. Такой подход исключает пассивное восприятие, мы не можем просто взглянуть на цифры — необходимо произвести простые арифметические действия, чтобы определить время.

Именно поэтому такие гаджеты стали называть умными часами. Массовое их производство было налажено в 2005 году, когда Антону Крафту удалось основать собственный бренд, а вместе с ним открыть новое направление в часовой индустрии.

Как определять время по бинарным часам?


По способу определения времени бинарные часы делятся на три группы:
  • с круговым расположением диодов;
  • с тремя полосками диодов;
  • с двумя полосками диодов.

В каждом из вариантов время определяется по сумме горящих диодов, а главное различие часов состоит во внешнем виде. Способы подсчета отличаются незначительно.

Круговое расположение диодов копирует дизайн стрелочных часов. На циферблате мы видим два круга лампочек — внешний с маленькими кружочками и внутренний с большими. Крупные круги соответствуют часам и располагаются так же, как в обычных моделях: вверху 12 часов, внизу — 6, справа — 3, слева — 9.





В центре циферблата в ряд расположены еще четыре лампочки. С их помощью можно определить единицы минут от одной до четырех. Для этого нужно добавить значение пятиминутного интервала к значению горящего диода в ряду.

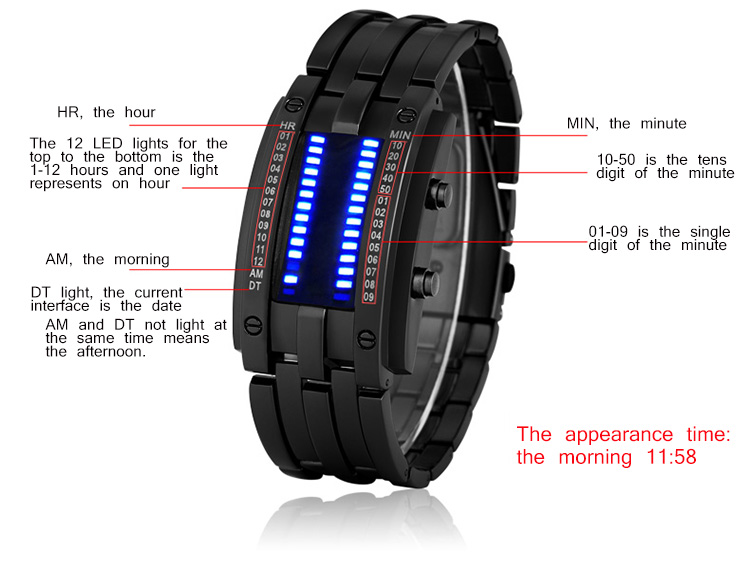

Часы с тремя полосками светодиодных огней — это ряды из двенадцати, пяти и девяти лампочек, над которыми расположен ряд цифр от 1 до 12. Первая строка соответствует количеству часов, во второй отображаются полные десятки минут, а в третьей единицы минут. Каждый огонек соответствует цифре, поэтому для определения времени достаточно сопоставить значения всех трех строчек. Этот способ тоже довольно простой, а внешний вид часов достаточно оригинальный.

Часы с двумя строчками диодов — самая сложная из бинарных система определения времени, но она полностью соответствует своему названию. В ряду располагается от двух до четырех лампочек, каждый из которых — это двойка в определенной степени.

Первый диод обозначает единицу как 20, второй равен двум как 21, третий соответствует четырем (22), а четвертый — восьми (23). Во второй строке по такому же принципу расположены числа 1, 2, 4, 8, 16 и 32. Чтобы определить время с помощью такой необычной шкалы, нужно сложить цифры, соответствующие горящим диодам.


Существует еще более сложный вариант бинарных часов, в котором огоньки расположены секциями по две колонки. Первая из них отображает десятки, а вторая — единицы. Чтобы подсчитать время, нужно сопоставить значения обеих колонок: если в первой из них горит только нижняя лампочка, а вторая не светится, то это десять часов утра. Как правило, в таких моделях используется 24-часовой формат. Объединяя все числа, мы получаем текущее время.

Что нужно знать о бинарных часах?

На первый взгляд бинарные часы могут показаться сложным механизмом, подвластным только людям с математическим складом ума. На самом деле они не требуют ни специальной подготовки, ни особенных способностей. Нужен лишь небольшой навык и привычка определять время по светодиодам, а также немного терпения.





Такой механизм несет исключительную пользу для мозга — улучшает память, помогает лучше концентрироваться и удерживать внимание на необходимых задачах. Сами того не замечая, вы тренируете сообразительность и логическое мышление.
Те, кто определяет время по бинарным часам, являются умными и неординарными личностями, которые не боятся экспериментировать. Использование такого гаджета характеризует человека как терпеливого и сообразительного.

Чтобы быстрее декодировать цифры, нужно постоянно тренироваться. Для этого советуют использовать колонку секунд — диоды в ней быстро меняются, и у вас будет совсем немного времени, чтобы совершить подсчеты. Вскоре владельцы часов запоминают многие комбинации, поэтому уже не подсматривают на цифры-подсказки, написанные рядом или сверху.

Бинарные часы — это не только польза для мозга, но также интересное развлечение. С таким аксессуаром вам точно не удастся заскучать, ведь всегда можно заняться подсчетами. Постоянно практикуясь, вы сможете определять время так же быстро, как и по обычным часам, но при этом будете выглядеть более загадочно и оригинально. Кроме того, умение быстро ориентироваться в необычном механизме придает уверенности в себе и вызывает удивление у окружающих.

Инструкция бинарных часов. Обзор бинарных наручных часов.

Информационная панель:

Все данные отображаются на часах благодаря наличию светодиодных индикаторов. Для того чтобы узнать время, необходимо просуммировать числа в столбцах «Hour» (часы) и «Min» (минуты).



Установка времени:

В режиме отображения времени нажмите на боковую кнопку и удерживайте ее в течение 2-3 секунд. Светодиодные лампочки часов начнут мигать, после чего вновь нажмите на боковую кнопку для того, чтобы перейти в режим установки текущего времени. На левой вертикальной линии часов отображается количество часов. Нажимайте боковую клавишу несколько раз до тех пор, пока не установите нужное вам количество часов. Затем вновь нажмите на боковую клавишу и удерживайте ее в течение 2-3 секунд для сохранения заданного значения. На правой вертикальной линии часов отображается количество минут. Нажимайте боковую клавишу несколько раз до тех пор, пока не установите нужное вам количество минут. Затем вновь нажмите на боковую клавишу и удерживайте ее в течение 2-3 секунд для сохранения заданного значения и перехода в режим установки даты.



Установка месяца и даты:

После установки текущего времени вы автоматически перейдете в режим установки времени суток, о чем вам скажут горящие светодиоды у надписей АМ и РМ. В данном режиме на левой вертикальной линии часов отображается порядковый номер текущего месяца, на правой – день текущего месяца. Нажимайте боковую клавишу несколько раз до тех пор, пока не установите нужное вам значение месяца. Затем вновь нажмите на боковую клавишу и удерживайте ее в течение 2-3 секунд для сохранения заданного значения. Затем нажимайте боковую клавишу несколько раз до тех пор, пока не установите нужное вам значение даты. Затем вновь нажмите на боковую клавишу и удерживайте ее в течение 2-3 секунд для сохранения заданного значения и возвращению к режиму отображения времени.

После возвращения в режим отображения времени по обеим сторонам часов снизу вверх пробежит светодиодная лампочка. Функция автоматического отображения текущего времени будет самостоятельно активироваться каждые 15 минут. Для того чтобы увидеть текущее время в любое другое время, достаточно всего лишь один раз нажать на боковую кнопку. При повторном нажатии боковой кнопки отобразится текущая дата.



Условия использования:

Согласно заявлению производителя, данная модель часов является водонепроницаемой и способна выдержать пребывание в среде повышенной влажности до 3-х атмосфер. Но мы настоятельно не рекомендуем проверять этот факт. Часы превосходно защищены от влажности, дождя и грязи, но не предназначены для использования в воде. Не забывайте снимать часы пред водными процедурами.

В зависимости от активности использования часов, со временем яркость свечения светодиодов может значительно снизиться, причина заключается в севшей батарее. В часах установлена одна батарейка типа CR2032, вы можете самостоятельно заменить ее, не прибегая к помощи специалистов. Приблизительная продолжительность работы батареи – около 1 года при условии включения показа времени не более 15 раз в день. Батарея, поставляемая с часами, уже установленная в их корпус, обычно имеет меньший срок службы по сравнению с новой батареей. Это связано с неоднократными заводскими проверками часов на работоспособность.



Станьте обладателем по-настоящему уникального и функционального аксессуара, который не оставит вас незамеченным в любой ситуации, закажите бинарные наручные часы Самурай V2 в нашем интернет-магазине прямо сейчас!

Что такое бинарные часы и как ими пользоваться? Обзор часов Aidis MY-1346

Всем привет, дорогие читатели и читательницы!

Наступил понедельник, а это значит, что сегодня вас ожидает новый и честный обзор часов на канале Nowadays.

В современном мире умные гаджеты все больше и незаметнее внедряются в нашу обыденную жизнь. И хоть они и делают наше существование более комфортным, тем не менее, мы потихоньку становимся их рабами и не представляем свою жизнь без них. Будь то смарт-часы или чайник, управляемый через вай-фай. Даже мой холодильник в случае поломки может говорить со службой поддержки и объяснить им через звонок, что с ним не так. Моей собаке явно такого функционала не хватает…

Да что уж там говорить… Какой стресс вы начинаете испытывать, когда оставляете свой телефон дома или на работе и вам кажется, что весь мир звонит вам и требует вашего незамедлительного внимания в этот момент. А теперь ответьте себе на следующий вопрос: сможете ли вы год прожить, не пользуясь своим смартфоном?

Даже как-то не по себе, когда вспоминаешь свое детство, проведенное за игрой в деревянные кубики, и сравниваешь его с детством современных детей, кому требуются интерактивные игрушки и планшет с мультиками.

Но что лежит в основе любого гаджета? Правильно — это микропроцессор, который с немыслимыми скоростями обрабатывает последовательности из 0 и 1, именуемыми бинарным или двоичным кодом. А что будет, если и человек начнет проводить математические операции из бинарного кода? Как тогда изменится его жизнь?

Сразу хочу заметить, что герой статьи заметно выделяется на фоне всех остальных моделей часов, которые мне приходилось обозревать за последние несколько месяцев.

Сегодня мы рассмотрим модель бинарных наручных часов от компании Aidis MY-1346. На ее примере я постараюсь рассказать вам о том, каким функционалом обладают бинарные часы и как по ним можно определить время. Вынужден признаться, что сразу это ни у кого не получалось.

Тем не менее, данные часы отлично привлекают внимание окружающих не столько своим внешним видом, сколько способом отражения времени. Отличный вариант часов для тех, кто хочет подчеркнуть свою нешаблонность и креативность.

Часы Aidis MY-1346 выпускаются в двух форм-факторах — мужские и женские. Кроме того, покупателям доступны два цветовых решения браслета и корпуса. Модель часов может быть окрашенной в черный цвет, как у героя моего сегодняшнего обзора, так и иметь более классический стальной окрас.

Кстати, если вы хотите быть в курсе всех самых последних новостей проекта Nowadays, то пожалуйста подпишитесь на наши каналы в YouTube и Яндекс.Дзене. Даю подсказку, видео с обзорами выходит гораздо раньше на YouTube, чем публикация в Дзене.

И да, не забывайте ставить лайки. Для вас это не потребует много сил, а вот мне придает силы для новых публикаций. Спасибо!

Поделиться ссылкой:

Как пользоваться бинарными часами?

#1

Бинарные часы – это новое изобретение, которое быстро стало популярным. У них нет привычного циферблата и стрелок, а время определяется с помощью горящих светодиодов. Главная особенность – время показывается нестандартно, человеку, который ни разу не видел бинарные часы, с первого раза вряд ли правильно удастся это сделать.

#2

Чтобы узнать, как настроить бинарные часы, не всегда нужно читать инструкцию, так как это достаточно легко. Вначале нужно найти две кнопки Set и Select. С помощью кнопки Select устанавливают правильное время, а Set устанавливает значения минут и часов. Как только вы нажмете на Select, цифры начнут мигать, в это время их можно менять. Если кнопку удерживать, то показания будут меняться автоматически от 0 до 12 или от 0 до 24. Когда цифры приблизятся к нужным, кнопку необходимо отпустить и аккуратно нажимать.

#3

После настройки цифры, которая показывает час, еще раз наживается Select , замигают цифры, которые показывают минуты. Их показатели могут меняться от 0 до 59. После того, как настройка завершена, необходимо снова нажать Select. Если есть показатели секунд, то после нажатия кнопки, они замигают, если их нет, то часы выйдут из режима настройки.

#4

Однако, перед тем, как настраивать часы, неопытному пользователю вначале нужно разобраться с тем, как они работают. Как пользоваться бинарными часами? Все зависит от модели, в каких-то разобраться достаточно просто, а некоторые потребуют для этого много времени. Например, чтобы научиться понимать время на часах tokyoflash pimp pusher, нужно знать, что первая колонка показывает час, а все остальные (их 5) минуты.

#5

Часы tokyoflash Kisai напоминают о том, что они предназначены для определения времени только по браслеты, на экране изображена цветная картинка. Время определяется следующим образом: внешний круг фигур – это часы, а внутренний – минуты. На часах tokyoflash Nekura scramble определить время нетрудно. 12 делений, которые находятся по бокам – это часы, а в середине 11, каждое из которых равно 5 минутам. Сверху небольшие точки показывают минуты от 1 до 4.

#6

Самыми сложными в определении времени считаются бинарные часы Light Speed. Их циферблат состоит из двух линий, которые переплетаются друг с другом. Слева шкала показывает часы, а справа – минуты. Шкала часов разделена на 12 частей, а шкала минут — на 19, каждая из которой кратна 3 (3, 6, 9 и т.д.) В центре циферблата есть два квадрата, которые показывают минуты кратные 1 и 2.

Виджет «Бинарные часы» для Awesome / Хабр

Как я дошел до жизни такой

Все началось с перехода на новое место работы. Хотя, нет… Все началось

с Марлы

со случайно увиденного где-то изображения с чудо-часами. Это изображение меня заинтересовало, я обратился к помощи википедии, и открыл для себя такую чудесную вещь, как бинарные часы (

Binary-coded decimal clocks

), после чего я, тогда изучавший в свободное время Java, настолько проникся этой концепцией отображения времени, что даже написал простенькое приложение с бинарными часами. Время шло, приложение то давно забылось, бинарные часы временно выпали из моего поля зрения и уютно устроились на чердаке памяти. Но тут череда событий перетряхнула этот чердак, и мысль о бинарных часах снова пошла в обработку мозгом.


Главным событием стала смена работы, и последовавшая вместе с ней смена 17-дюймового монитора на 23-дюймовый. После пары недель работы стало абсолютно ясно, что используемый мной уже не один год Gnome не позволяет полноценно использовать все доступное мне пространство рабочего стола (1920*1080, это ж и подумать было страшно о таком разрешении на мониторе еще лет 10 назад). Фигурно расставлять окна довольно неудобно, а специфика работы системного администратора в моей организации подразумевает одновременное открытие и параллельное использование как минимум консоли, браузера, мессенджера, а так же еще кучи меняющихся в зависимости от контекста деятельности приложений, таких как rdesktop или vncviewer.

Как раз в этот момент я в очередной раз наткнулся на упоминание о тайловых менеджерах рабочего стола, и решил испробовать данный способ организации рабочего пространства. И о чудо — это оказалось весьма удобно. Испробовав несколько WM, я остановил свой выбор на Awesome. Через пару дней использования, я уверился в мысли о том, что именно такой тип WM как нельзя лучше подходит мне для работы, а awesome является достойным представителем данного типа, и принялся изучать возможность кастомизации своего рабочего стола. На мое счастье, Awesome начиная с третьей версии использует скрипт на языке Lua для конфигурации, что позволяет писать виджеты прямо в конфиге. Изучая доступные на сайте Awesome виджеты от пользователей, я наткнулся на виджет аналоговых часов, и беглый просмотр кода этого виджета показал мне отличную возможность реализовать давно интересующую меня вещь — бинарные часы, вместо стандартных для awesome текстовых. Все, что необходимо для этого — возможность рисовать изображение средствами самого Awesome, так что виджет не зависит от внешних компонентов.

image:draw_rectangle(x,y,w,h)

Конечно, язык Lua я до этого ни разу не использовал, но задача представлялась весьма тривиальной, так что я принялся за работу.

Итак, поехали

Открываем в текстовом редакторе нужный нам файл:

$vim ~/.config/awesome/rc.lua

Ищем имеющееся объявление виджета текстовых часов

mytextclock = awful.widget.textclock({ align = «right» })

И начинаем «творить»:

binaryclock = {}
binaryclock.widget = widget({type = «imagebox»})
binaryclock.w = 51 —width
binaryclock.h = 24 —height (better to be a multiple of 6)
—dont forget that awesome resizes our image with clocks to fit wibox’s height
binaryclock.show_sec = true —must we show seconds?
binaryclock.color_active = beautiful.bg_focus —active dot color
binaryclock.color_bg = beautiful.bg_normal —background color
binaryclock.color_inactive = beautiful.fg_focus —inactive dot color
binaryclock.dotsize = math.floor(binaryclock.h / 6) —dot size
binaryclock.step = math.floor(binaryclock.dotsize / 2) —whitespace between dots
binaryclock.widget.image = image.argb32(binaryclock.w, binaryclock.h, nil) —create image
if (binaryclock.show_sec) then binaryclock.timeout = 1 else binaryclock.timeout = 20 end —we don’t need to update often when we don’t show seconds

Как вы видите, все настройки виджета задаются здесь, и все основные расчеты размеров проводятся тут же.
Дальше я использовал уже готовое решение для языка Lua, позволяющее переводить числа в десятичной системе исчисления в любую другую:

binaryclock.DEC_BIN = function(IN) —thanx to Lostgallifreyan (http://lua-users.org/lists/lua-l/2004-09/msg00054.html)
    local B,K,OUT,I,D=2,»01″,»»,0
    while IN>0 do
        I=I+1
        IN,D=math.floor(IN/B),math.mod(IN,B)+1
        OUT=string.sub(K,D,D)..OUT
    end
    return OUT
end

Теперь объявим функцию, рисующую точки-«диоды» часов, соответственно самому числу

binaryclock.paintdot = function(val,shift,limit) —paint number as dots with shift from left side
      local binval = binaryclock.DEC_BIN(val)
      local l = string.len(binval)
      local height = 0 —height adjustment, if you need to lift dots up
      if (l < limit) then
             for i=1,limit — l do binval = «0» .. binval end
      end
      for i=0,limit-1 do
             if (string.sub(binval,limit-i,limit-i) == «1») then
                   binaryclock.widget.image:draw_rectangle(shift,  binaryclock.h — binaryclock.dotsize — height, binaryclock.dotsize, binaryclock.dotsize, true, binaryclock.color_active)
             else
                   binaryclock.widget.image:draw_rectangle(shift,  binaryclock.h — binaryclock.dotsize — height, binaryclock.dotsize,binaryclock.dotsize, true, binaryclock.color_inactive)
             end
             height = height + binaryclock.dotsize + binaryclock.step
       end
  end

Ну и наконец главная функция, рисующая наши часики:

binaryclock.drawclock = function () —get time and send digits to paintdot()
      binaryclock.widget.image:draw_rectangle(0, 0, binaryclock.w, binaryclock.h, true, binaryclock.color_bg) —fill background
      local t = os.date(«*t»)
      local hour = t.hour
      if (string.len(hour) == 1) then
             hour = «0» .. t.hour
      end
      local min = t.min
      if (string.len(min) == 1) then
             min = «0» .. t.min
      end
      local sec = t.sec
      if (string.len(sec) == 1) then
             sec = «0» .. t.sec
      end
      local col_count = 6
      if (not binaryclock.show_sec) then col_count = 4 end
      local step = math.floor((binaryclock.w — col_count * binaryclock.dotsize) / 8) —calc horizontal whitespace between cols
      binaryclock.paintdot(0 + string.sub(hour, 1, 1), step, 2)
      binaryclock.paintdot(0 + string.sub(hour, 2, 2), binaryclock.dotsize + 2 * step, 4)
      binaryclock.paintdot(0 + string.sub(min, 1, 1),binaryclock.dotsize * 2 + 4 * step, 3)
      binaryclock.paintdot(0 + string.sub(min, 2, 2),binaryclock.dotsize * 3 + 5 * step, 4)
      if (binaryclock.show_sec) then
             binaryclock.paintdot(0 + string.sub(sec, 1, 1), binaryclock.dotsize * 4 + 7 * step, 3)
             binaryclock.paintdot(0 + string.sub(sec, 2, 2), binaryclock.dotsize * 5 + 8 * step, 4)
      end
      binaryclock.widget.image = binaryclock.widget.image
  end

Конечно, не самое элегантное решение, но работает.
Нам осталось только установить таймер обновления:

binarytimer = timer { timeout = binaryclock.timeout } —register timer
  binarytimer:add_signal(«timeout», function()
      binaryclock.drawclock()
  end)
  binarytimer:start()—start timer

и разместить наш виджет на панели (вибоксе):

mywibox[s].widgets = {
        —widgets
        binaryclock.widget,
        —widgets again
        layout = awful.widget.layout.horizontal.rightleft
    }

Хотя для пущей красоты (и нормального размера часов на Full-HD экране), мне пришлось еще изменить высоту панели:

mywibox[s] = awful.wibox({ position = «top», screen = s, height = «22» })

Пусть вас не удивляет высота панели в 22px, при высоте виджета в 24. Awesome масштабирует изображения в панели, но почему-то при высоте панели 24px иконка Pidgin в трее ведет себя очень склочно, мигает, и вообще капризничает.
Работа закончена, можно оценить результат, перезапустив Awesome чудесным комбо Mod4+Ctrl+r.

И что же в итоге?

Результат моего труда вы можете оценить на скриншоте:


Пара дней написания кода в обеденный перерыв — и бинарные часы благополучно замигали, показывая время в панели awesome, а я обогатился знаниями о языке Lua, и украсил свое виртуальное рабочее пространство. Awesome, кстати, так же показал свою пригодность к использованию и на моем 11-дюймовом ноутбуке, позволив мне почти полностью отказаться от использования тачпада/трекпада, и увеличить общую отзывчивость ноутбука.

P.S. Код виджета в ближайшее время будет опубликован мной в вики проекта Awesome по следующему адресу. Для написания использовался awesome v3.4.10 (Exploder).

Как пользоваться часами и Как узнать время

В этой статье мы расскажем как пользоваться различными видами часов. Несмотря на очевидность данного вопроса (с раннего детства мы пользуемся часами), в силу того, что принцип работы разных часов сильно отличается друг от друга, некоторым людям не попадаются какие-либо часы. И здесь встает, казалось бы, очевидный вопрос: как узнать время по таким часам?

Как пользоваться обычными механическими часами со стрелками?

Как правило такие часы имеют две или три стрелки и циферблат (нанесенные риски и цифры). Стрелки отличаются между собой, есть большая (длинная) стрелка, ее называют «минутная», и есть маленькая (короткая) стрелка, ее называют «часовая«. Третьей стрелкой бывает длянная тонкая стрелка, показывающая сколько продло секунд с начала текущей минуты. На механических часах с будильником третья стрелка (может быть четвертой стрелкой), обычно отличающаяся цветом, указывает на время сработки будильника. Циферблат таких часов разбит на двенадцать секторов. В самой верхней точке циферблата располагается число «12». От этой метки вправо по кругу идут значения секторов «1», «2», «3» и т.д. Отсюда есть устойчивое выражение для обозначения направления вращения — «по часовой стрелке» и «против часовой стрелки«. Обычно на таких часах стрелки все время ползут, указывая текущее время. Чтобы узнать время по таким часам необходимо посмотреть после какого числа на циферблате в данный момент располагается конец часовой стрелки. Полное количество часов сейчас будет показывать маленькая часовая стрелка. Например, если часовая стрелка перешла число 10 и не дошла до числа 11, значит сейчас между десятью и одиннадцатью часами, т.е. десять полных часов.

Узнать количество прошедших минут в текущем часе можно по минутной стрелке. Зная, что в часе 60 минут, а за один час минутная стрелка делает один оборот по цифрблату, вычисляем, что каждая риска с цифрой на циферблате включает в себя 5 минут. Например, минутная стрелка показывает на «2», считаем: 2*5=10, итог 10 минут. Другой пример, минутная стрелка показывает на 3. Это означает, что в текущем часу уже прошло 15  минут (в нашем примере — 10 часов 15 минут). 15 минут часа называют «четвертью», можно сказать «Десять с четвертью» или «Четверть одиннацатого». Если минутная стрелка показывает на «6» это значит, что прошло «полчаса» в текущем часу.

Секундная стрелка показывает количество прошедши секунд в текущей минуте. Количество секунд определяется так же, как минуты, т.е. в одной минуте 60 секунд.

За одни сутки часовая стрелка делает два полных оборота по циферблату, т.е. 2 раза по 12 часов (в сутках у нас 24 часа). Когда часовая стрелка первый раз в сутки опять достигает числа 12 на циферблате говорят: сейчас 12 часов дня. Все часы, которые были до этого момента называют «часы утра» или «часы ночи». Считается, что время от 0 часов до 4 часов — ночь, от 4 часов до 12 — утро. 12 часов дня называется полждень или полудень. Время после 12 часов дня называют «часами дня» или «часами вечера» или просто «после полудня». Иностранцы меряют время как АМ (Ante Meridien) и РМ (Post Meridien), до полудня и после полудня соответственно. По обычным часам нельзя однозначно опрелить какое сейчас время суток. Для определения времени суток обязательно надо учитывать другие факторы: например, фазу солнца (сейчас 9 утра или 9 вечера?).



Как завести будильник?

Для того чтобы установить время срабатывания будильника на механических часах необходимо покрутить отдельную ручку для установки будильника (как правило, она располагается сзади или сбоку). Механический будильник весьма неточен, потому что время его срабатывания выставляется только в часах. Если нужно установить такой будильник на половину восьмого, то надо подвести стрелку будильника ровно посередине между семью и восемью часами. Имейте ввиду, что механический будильник надо заводить на утро вечером, т.к. он сработает в ближайшее наступлении выставленного времени, например, сейчас шесть часов вечера, Вы готовитесь проснуться завтра утром в семь, ставите стрелку будильника точно на семь, заводите пружину будильника и через час будильник начнет звенеть. Смысл в том, что будильник не разбирает когда до полудня, когда после. Он сработает при первом схождении часовой стрелки со стрелкой будильника.



Как пользоваться электронными часами?



Здесь все просто и понятно: время текущих суток написано цифрами на табло, сначала количество часов, двоеточие или мигающая точка, количество минут, двоеточие, количество секунд. Если позывается всего два числа, то это часы, затем минуты.



Как пользоваться солнечными часами?



Солнечные часы показывают время тенью от точащего посередине циферблата указателя. Эта тень — есть часовая стрелка обычных механических часов. Солнечные часы не показывают точное количество минут, поэтому время определяется приблизительно по удаленности тени от ближайшей риски циферблата.



Как пользоваться песочными часами?

Песочные часы сейчас используются, в основном, в качестве эталона отрезка времени. Песочные часы сосоят из двух сообщающихся между собой тонким горлышком емкостей с песком. Песок, силой притяжения, перетекает из верхней емкости через горлышко в нижнюю емкость, причем делает он это строго за одно и то же время. Когда весь песок перетек в нижнюю емкость, часы переворачивают, нижняя емкость становится верхней, и песок опять начинает перетекать за то же самое время. Такие часы не показывают текущее время, а лишь говорят о том, что с момента переворота уже прошо или еще не прошло определенное ими время.



Как пользоваться бинарными часами?

Некоторое время назад стали популярными такие часы как «бинарные». Пользоваться ими также достаточно просто. Количество горящих светодиодов на первом участке бинарных часов показывает количество часов, количество светящихся светодиодов на втором участке бинарных часов показывает количество прошедших 5-минутных отрезков, третий раздел показывает количество единиц минут, которое надо прибавить к предыдущему разделу. Бинарные часы — это скорее оригинальный предмет, чем упрощение считывания времени с часов.

Существуют различные виды часов по разному показывающие текущее время. В этой статье мы постарались разобраться только с самыми распространенными видами часов.

А вообще, счастливые часов не наблюдают.

Как настроить время на бинарных часах

Тот кто стал счастливым обладателем бинарных часов, обязательно столкнётся с вопросом: как настроить время на бинарных часах?

В настройке бинарных часов нет ни чего сложного.

И не важно какого вида эти бинарные часы, мужские они или женские. Время на бинарных часах настраивается по одному и тому же принципу.

Бинарные часы обязательно имеют механизм для включения. Чаще всего это две кнопки.(Обозначим первую кнопку — А или 1, вторую кнопку B или 2)

При нажатии на первую (верхнюю) бинарные часы «просыпаются». Вторая кнопка (нижняя) предназначена для переключения бинарных часов в режим настройки. Вторая кнопка иногда углублена в корпусе бинарных часов, и на неё не так просто нажать. Это сделано для того, чтобы у бинарных часов не сбилось время при случайном включении режима настройки.

Настройка времени на бинарных часах

И так, вот то, что нужно сделать, чтобы настроить время на бинарных часах:

  1. Первое, что нужно сделать перед настаиванием времени на бинарных часах — это узнать точное время.

  2. Пробудить часы нажатием на кнопку включения, и дождаться когда бинарные часы покажут время (обычно при включении срабатывает 1-2 секундная светодиодная анимация).

  3. Когда светодиоды покажут время — нажать вторую (нижнюю) кнопку.

  4. После нажатия кнопки некоторое светодиоды начнут интенсивно мигать (обычно первым настраивается значение текущего часа) — это означает, что включился режим настройки этих светодиодов.

  5. Пока мигают светодиоды, нажимайте первую кнопку для изменения их значения.

  6. Если значение установлено или не нуждается в настройке — нажмите вторую кнопку. Изменения сохранятся и часы перейду в режим настройки других значений — например минут.

  7. Таким образом нужно настроить все значения, которые отображают ваши бинарные часы: часы, минуты, месяц, число, день недели, год, время по полудню и др. — в зависимости от модели часов.

  8. После того как все значения настроены, — просто дождитесь, когда часы погаснут.

Как настроить время на бинарных часах с одной кнопкой

Среди огромного разнообразия бинарных часов встречаются бинарные часы только с одной кнопкой. Такие бинарные часы настраиваются по такому же принципу, только вместо второй кнопки применяется долгое нажатие на первую.

Существуют бинарные часы без кнопок — с сенсорным экраном. Такие часы называются сенсорные. Настроить такие часы можно по такому же принципу, как настраивать бинарные часы. Только вместо первой кнопки используется нажатие на сенсор, а вместо второй — долгое нажатие на него.

Как читать двоичные часы

Нажмите здесь , чтобы вернуться на домашнюю страницу Scott’s Binary Clock, где вы можете загрузить программное обеспечение!


Все программное обеспечение сертифицировано на содержание Рекламное ПО , Шпионское ПО и Вирусы .


Это программное обеспечение совместимо с Windows версий 95, 98, ME, NT, 2000 и XP.

Все продукты SB-Software свободны от отключенных функций или сроков действия . Вы можете опробовать весь функционал программы в течение неограниченного периода времени.







Существуют две различные конфигурации двоичных часов Скотта: двоично-десятичный режим и двоичный режим. Двоичные часы Скотта могут отображать часы в нескольких различных форматах (приведенный ниже столбчатый формат является лишь одним из них).Существует также горизонтальный формат, в котором каждая цифра отображается в виде строки.

Режим

BCD является более распространенным режимом, и это то, что вы, вероятно, найдете, если купите настоящие «аппаратные» двоичные часы в магазине гаджетов. Двоичные часы Скотта версии 1.6 и новее автоматически по умолчанию используют режим BCD. Режим BCD является более простым для интерпретации из двух режимов и описан ниже.

Ключевым моментом режима BCD является то, что он разбивает каждое число на две цифры, что облегчает их чтение.В приведенном выше примере «18» было разделено на «1» и «8», а «1» и «8» были закодированы отдельно.

На рисунке ниже показано, как читать двоичные часы в том, что я бы назвал «настоящим двоичным режимом». Истинный бинарный режим предназначен для несгибаемых пользователей бинарных часов, которые хотят, чтобы часы были настолько трудными для чтения, насколько это вообще возможно. 🙂 Это также наиболее точное представление того, как числа хранятся в вашем компьютере.

Каждый светодиод соответствует степени двойки.Нижний правый светодиод представляет «1», светодиод над ним представляет «2» и т. д. Все, что вам нужно сделать, это сложить их, чтобы получить общее значение для цифры. Обратите внимание, что поскольку максимальное количество минут в часе равно 60, невозможно зажечь 64 или 128 светодиодов в каждом сегменте.

Итак, какой режим следует использовать? Двоичный или BCD?

двоично-десятичный режим:

  • легче читать
  • использовался в старых компьютерах (эпоха 1970-х годов)
  • выглядит как большинство «аппаратных» бинарных часов, которые можно купить в магазине

двоичный режим:

  • труднее читать
  • используется в современных компьютерах









Двоичные часы — неустанная игра

#include

#include

#include







//Контакт, подключенный к ST_CP intchlat 74HC595 ; int 595 ;

//Вывод, подключенный к SH_CP 74HC595

const int clockPin = 12;

////Пин, подключенный к DS 74HC595

const int dataPin = 11;



//Пины для установки времени

const int button0Pin = 5;

const int button1Pin = 6;



// Переменные для устранения дребезга

int button0State;

int button1State;

int предыдущаяКнопка0State = НИЗКИЙ;

int предыдущаяКнопка1State = НИЗКИЙ;



long lastDebounce0Time = 0; // время последнего переключения выходного вывода

long lastDebounce1Time = 0; // время последнего переключения выходного вывода

long debounceDelay = 50; // время устранения дребезга; увеличить, если выход мерцает

int button0Mode = 0;



// объект для связи с RTC

tmElements_t tm;



void setup() {

  // Установка контактов для сдвигового регистра

  pinMode(latchPin, OUTPUT);

  pinMode(clockPin, OUTPUT);

  pinMode(dataPin, OUTPUT);



  // Настройка контактов для ручной установки времени

  pinMode(button0Pin, INPUT);

  pinMode(button1Pin, INPUT);

}





void loop() {



  RTC.читать (тм);

  // кнопка 0 может находиться в режимах отображения времени, часов, минут и секунд.

  //

  if( button0Mode == 0){

    timeDisplayMode();

  }

  else if( button0Mode == 1){

    setHourMode();

  }

  else if( button0Mode == 2){

    setMinuteMode();

  }

  else if( button0Mode == 3){

    setSecondMode();

  }



  //

  // переключение режимов

  //

  // Сразу после нажатия или отпускания кнопки появляется шум, а возвращаемое значение равно 0/1 случайному.

  // устранение дребезга состоит из чтения входящего значения и, если оно изменилось, сохранения времени, когда изменение было замечено.

  // Затем он продолжает проверку, и если по истечении определенного времени (задержки) он считывает входное значение, но оно по-прежнему является измененным значением

  //, замеченным ранее, то это означает, что произошло фактическое изменение состояния.

  int read0 = digitalRead(button0Pin);

  // это происходит только в том случае, если входное значение отличается от последнего чтения значения

  if (reading0 != previousButton0State) {

    lastDebounce0Time = millis();

  }

  // мы входим в этот цикл только в том случае, если возвращаемое значение не менялось некоторое время, что означает, что мы не находимся в зашумленном переходе

  if ((millis() — lastDebounce0Time) > debounceDelay) {

// если мы здесь, значит, мы получили два одинаковых показания.0;

      if(reading0 == HIGH){

        button0Mode = (button0Mode+1)%4;

      }

    }

  }

  previousButton0State = read0;



  задержка(100);



}



void timeDisplayMode(){

  int sc = tm.Второй;

  int mn = tm.Minute;

  int hr = tm.Hour;

  digitalWrite(latchPin, LOW);

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(sc,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(mn,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(hr,2));

  digitalWrite(latchPin, HIGH);

}



void setHourMode(){

  intreading1 = digitalRead(button1Pin);

  if (reading1 != previousButton1State) {

    // сброс таймера устранения дребезга

    lastDebounce1Time = millis();

  }

  if ((millis() — lastDebounce1Time) > debounceDelay) {

    if (reading1 != button1State) {

      button1State = read1;

      if(reading1 == HIGH){

        tm.Час = (tm.Час+1)%24;

        RTC.write(tm);

      }

    }

  }

  previousButton1State = read1;



  digitalWrite(latchPin, LOW);

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(0,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(0,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(tm.Hour,2));

  digitalWrite(latchPin, HIGH);

}



void setMinuteMode(){

  intreading1 = digitalRead(button1Pin);

  if (reading1 != previousButton1State) {

    // сброс таймера устранения дребезга

    lastDebounce1Time = millis();

  }

  if ((millis() — lastDebounce1Time) > debounceDelay) {

    if (reading1 != button1State) {

      button1State = read1;

      if(reading1 == HIGH){

        tm.Минута = (tm.Minute+1)%60;

        RTC.write(tm);

      }

    }

  }

  previousButton1State = read1;



  digitalWrite(latchPin, LOW);

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(0,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(tm.Minute,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(0,2));

  digitalWrite(latchPin, HIGH);

}



void setSecondMode(){

  intreading1 = digitalRead(button1Pin);

  if (reading1 != previousButton1State) {

    // сброс таймера устранения дребезга

    lastDebounce1Time = millis();

  }

  if ((millis() — lastDebounce1Time) > debounceDelay) {

    if (reading1 != button1State) {

      button1State = read1;

      if(reading1 == HIGH){

        tm.Секунда = (tm.Second+1)%60;

        RTC.write(tm);

      }

    }

  }

  previousButton1State = read1;



  digitalWrite(latchPin, LOW);

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(tm.Second,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(0,3));

  shiftOut(dataPin, clockPin, MSBFIRST, setTimeBits(0,2));

  digitalWrite(latchPin, HIGH);

}



// создание двоичного значения для каждой цифры числа часов/минут/секунд

// смещение показывает, сколько битов используется для десятков.

int setTimeBits(int n, int offset){

  int n1 = n%10;

  int n0 = (n-n1)/10;

  возврат n0 | n1<<смещение;

}

КАК РАСШИФРОВАТЬ ДВОИЧНЫЕ ЧАСЫ

Двоичные часы — это часы, которые отображают время в двоичном формате. Он также известен как сила двух часов и впервые был представлен инженером-электриком Лайлом Моррисом. Эти часы используют шесть столбцов светодиодов, которые представляют нули и единицы. Чтение этих часов требует небольшой практики, но на самом деле это совсем не сложно.Но сначала давайте рассмотрим, что такое двоичная система счисления и как преобразовать двоичные числа в десятичный эквивалент. Система счисления — это всего лишь способ представления чисел. Десятичная система счисления состоит из 10 символов: 0, 1, 2, 3, 4, 5, 6, 7, 8 и 9. Двоичная система счисления состоит всего из двух символов: 0 и 1. Десятичная и двоичная системы счисления различаются. позиционные системы счисления, что означает, что каждый символ в числе представляет различное значение в зависимости от того, где этот символ расположен в числе.Значение позиции увеличивается по мере того, как мы движемся справа налево по числу. Если у нас десятичная система счисления (мы используем 10 символов для представления чисел), это значение увеличивается на 10 при движении справа налево. Например, числа 1, 23, 2345 можно интерпретировать следующим образом:

Однако, если у нас есть двоичное число (используя только 2 символа для представления чисел) и мы хотим преобразовать его в более знакомое десятичное число, мы используем степени 2 вместо степени 10. Например, мы можем найти десятичные эквиваленты для двоичных чисел 1, 101, 11101 следующим образом:

Давайте теперь посмотрим на двоичные часы и посмотрим, как мы можем их прочитать.Первые два столбца показывают часы, средние столбцы — минуты, а правые столбцы — секунды. 4 строки представляют степени числа 2.

Каждый горящий светодиод представляет степень числа 2. Чтобы прочитать каждую цифру времени, нам нужно только сложить значения, которые представляет каждый горящий светодиод. В нашем примере часы показывают 20 часов, 5 минут и 29 секунд.

Возьмем другой пример:

В этих двух примерах мы считываем часы в двоично-десятичном режиме (режим BCD).Также возможно чтение часов в прямом двоичном режиме. В этом режиме двоичные числа кодируются по строкам. 6 столбцов представляют степень числа 2.

Теперь нам снова нужно сложить значения, которые представляет каждый горящий светодиод. При этом мы обнаруживаем, что часы показывают: 16+4+2=22 часа, 32+4+2+1=39 минут и 16+8=24 секунды.

Можете теперь сказать, какое время показывают двоичные часы на картинке ниже в двоично-десятичном формате?

Можете ли вы объяснить двоичные часы?

Несколько лет назад моя жена купила мне бинарные часы.Он лежит у меня на парте в школе лицом к ученикам. Это сводит студентов с ума.

Что это?
Часы.
Как это часы?

На занятиях мы изучаем двоичные числа. И хотя они, кажется, понимают идею и хорошо справляются с рабочими листами и викторинами, каким-то образом им сложно применить визуальный артефакт часов. На днях у меня было несколько студентов, которые попросили более подробное объяснение того, как это работает. Я подумал, что это звучит как разумная просьба, и начал думать о некоторых визуальных помощниках, чтобы сделать его лучше.Для программиста программа казалась лучшим решением. Может быть, PowerPoint или что-то подобное подойдет кому-то, но не мне. Итак, во время обеденного перерыва (и некоторого подготовительного периода) я создал программу с двоичными часами. Выглядит это так:

Есть две колонки для часов, минут и секунд. Я добавил индикаторы положения с правой стороны, чтобы показать цифры единиц, двоек, четверок и восьмерок. Внизу я показываю значение каждого столбца. Это позволяет легко прочитать, что это изображение было сделано на 1:17 и 9 секундах.Индикаторы итогов и позиций — это леса, и есть кнопки, чтобы каждый набор исчез. У меня также есть кнопка остановки, чтобы мы могли работать со статическим временем или устанавливать конкретное время для целей обсуждения.

Обсуждение в классе прошло довольно хорошо. К концу занятия у меня были ученики, которые называли отображаемое время даже без строительных лесов, когда я меняла статическое отображение. Я планирую использовать это как неотъемлемую часть двоичного обсуждения в классах в следующем учебном году. Я надеюсь, что если сделать все это более наглядным и, возможно, позволить учащимся самим управлять виртуальными часами, это поможет лучше усвоить концепции.

Я немного поторопился с кодом, так что теперь им нельзя поделиться. Я думаю о том, чтобы назначить что-то подобное в качестве проекта для моих продвинутых студентов-программистов. Я с нетерпением жду, что они придумают для решения.

Кстати, мой основной список ресурсов для обучения двоичным числам можно найти по этой ссылке.

Бинарные светодиодные часы Pico — Share Project

СпасительВдохновение Бесчисленные истории и фильмы, такие как «Повелитель мух», «Робинзон Крузо», «Титаник», «Изгой», «Шесть дней, семь ночей» и т. д.где главный герой застревает на острове, хоть это и звучит очень авантюрно, но тем не менее опасная вероятность того, что это произойдет в реальности с людьми, все же остается. Идея Savior заключалась в том, чтобы создать хак, который позволяет людям путешествовать в отдаленные места, не беспокоясь о том, что они потеряются или застрянут там. Что он делает Saviour — это очень мощный инструмент для экстренных случаев, особенно в трудные времена. Спаситель может подавать радиосигналы, такие как популярный сигнал SOS или любую экстренную сигнализацию.Если кто-то застрял в безлюдной местности, скажем, на острове или какой-нибудь горе, где мобильная связь становится бесполезной из-за отсутствия покрытия сети, радио все еще там, что может быть очень эффективным способом связи в этом сценарии, и все же, они используются повсеместно. Спаситель использует сигнализацию азбукой Морзе через радиопередатчик, также со светодиодом. Он также имеет OLED-дисплей, который может переводить любое предложение в свою азбуку Морзе и отображать этот код на OLED-дисплее, одновременно передавая код по воздуху, а также мигая им с помощью светодиода.Он также имеет звуковой сигнал, как будет звучать код. Теперь он также содержит GPS, который может получить ваши прямые координаты. Поскольку спутники GPS вращаются по всему миру, они могут подключаться и получать ваше текущее местоположение. Таким образом, не только Savior может отправлять сигнал SOS по радио, но Savior отправляет данные о местоположении, то есть широту и долготу исходного местоположения сигнала, используя GPS. Это значительно облегчит поисковой группе поиск пропавшего человека, что ускорит процесс спасательной операции.Этот хак является не только очень важным инструментом, который пригодится людям, отправляющимся в отпуск или путешествующим по работе, но также может быть использован в качестве учебного пособия для изучения азбуки Морзе, поскольку в ней есть переводчик азбуки Морзе. Как мы построенный Спаситель состоит из четырех основных частей: переводчика азбуки Морзе, индикатора, передатчика и GPS. Во-первых, мы создали управляемый меню графический интерфейс для выбора режима, будь то азбука Морзе или GPS. Это делается с помощью потенциометра для прокрутки и кнопки для выбора.Переводчик азбуки Морзе строится путем разбора предложения String посимвольно и создания его эквивалента Морзе. В соответствии с поддерживаемыми символами программа переводит их в строку Морзе. Чтобы создать предложение, мы повторно использовали ту же кнопку и потенциометр. Потенциометр прокручивает символы, а кнопка увеличивает курсор. Затем был построен индикатор с использованием небольшого зуммера и светодиода, который также можно использовать для сигнализации, и он до сих пор считается эффективным способом.Зуммер воспроизводит азбуку Морзе со скоростью Фарнсворта 10 синхронно с миганием светодиода. После этого был построен простой однотранзисторный FM-передатчик с использованием катушки, конденсатора и транзистора. Его работа заключается в передаче азбуки Морзе по открытому воздуху. И последнее, но не менее важное: спаситель жизни — GPS. Как следует из названия, эта часть содержит GPS, через который данные NMEA принимаются в виде пакетов. Они анализируются, извлекаются координаты и, наконец, передаются через передатчик. Теперь все эти интерфейсы отображаются на OLED-дисплее, и всеми ими управляет Arduino.Проблемы, с которыми мы столкнулись Создание интерфейса было немного сложным. Остановка ненормального потока или увеличение количества нажатий кнопок с помощью флагов. Подготовка с GPS. Так как GPS лучше всего работает над открытым небом. Напечатать переведенную азбуку Морзе на OLED-дисплее тоже было непросто. Достижения, которыми мы гордимся У нас было немного времени, так как многое нужно было сделать, но мы решили работать над одним аспектом за раз и закончить что первый. Мы действительно гордимся тем, что преодолели все трудности, такие как создание интерфейса, создание FM-передатчика.Отображение азбуки Морзе и прослушивание звукового сигнала в соответствии с этим было очень гордым моментом. Таким образом, мы очень рады воплотить в жизнь простую проектную идею, да еще и за очень короткое время. Savior — это хак, которым мы очень гордимся, создав этот инструмент, потому что он действительно может помочь людям в чрезвычайных ситуациях. Чему мы научились. Мы узнали, что с помощью простых компонентов, таких как потенциометр и кнопка, мы можем создать такой хороший графический интерфейс. Мы научились управлять OLED-дисплеями.Узнал про азбуки Морзе, скорость. Немного узнал о GPS и протоколе NMEA. Что будет дальше для Спасителя? Мы думаем о добавлении цифрового компаса и альтиметра, с помощью которых его можно будет использовать в качестве очень мощного и абсолютного аварийного устройства, а также необходимого для нормального человека. Кредиты Деблине Chattopadhyay([email protected]) за совместную работу над этим проектом.

Chronoshift — (Восстановленные) Бинарные часы

После нескольких месяцев отсутствия программирования я наконец восстановил энергию и мотивацию для программирования после, казалось бы, самых тяжелых месяцев в моей жизни 💀.Прошлый год был для меня чередой действительно неудачных событий, и мне просто нужно было уделить немного времени себе. На данный момент я могу сказать, что чувствую себя довольно хорошо и готов вернуться к работе 🔥.

К сожалению, из-за отсутствия практики я многое забыл. Просматривая свои репозитории, я задавался вопросом, как мне вспомнить основы и вернуться к тому темпу, в котором я остановился. Пришел к выводу, что мне следует перестроить старое приложение, так как я уже знаком с ним, а также улучшить некоторые вещи, которые, как мне кажется, можно было бы сделать по-другому 👌.

При этом я решил перестроить бинарные часы, которые сделал в свое время по этому руководству. После завершения урока я потратил время на разработку своей собственной версии часов и построил ее самостоятельно, чтобы применить полученные знания на практике 🛠️.

Это была старая версия, и хотя я был доволен общим дизайном
, у меня все еще было ощущение, что он может быть лучше 🤔.

Для базовых часов, которые преобразуют каждое число времени в четырехзначную двоичную последовательность, я предположил, что не так много функций, которые я мог бы реализовать, кроме темной темы и некоторых ссылок на Twitter и GitHub.Это приложение было всего лишь небольшим проектом, который я сделал, чтобы освоить сетку CSS и адаптивный дизайн.

Если бы я собирался переделывать это приложение, я бы хотел сделать дизайн не только чистым, но и визуально привлекательным ✨.

Как разработчик, дизайн никогда не был моим самым сильным навыком, поэтому мне пришлось провести приличное количество исследований и собрать некоторые концепции, которые, надеюсь, могли указать мне правильное направление 🥲.

После множества снимков, сохраненных на Dribble, я перешел на Figma и собрал все вместе.

По возможности использовал семантические элементы HTML, а не делал все из div, как я делал ранее. Все еще нужно углубиться в эту область, но это было довольно легко сделать, поскольку данный макет был довольно простым ✏️.

Все цвета в псевдоклассе :root объявлены как переменные, чтобы я мог определять с их помощью светлые и темные темы.

Использовал архитектуру CSS BEM (Block, Element, Modifier) ​​при применении классов в HTML, так как это лучшая практика, которую я хочу реализовать в своих будущих проектах.Это похоже на объектно-ориентированное программирование, но ориентировано на CSS.

Сложнее было сделать так, чтобы компонент часов реагировал на разные размеры окна, но удалось сделать это с помощью медиа-запросов.

Почти то же самое, что и старая версия, но с некоторыми изменениями здесь и там. Основная идея была:

  • Получить текущее время (17:20:32).
  • Разбить каждый раздел на массив ([1,7], [2,0], [3,2]).
  • Перебрать каждый элемент каждого массива и получить соответствующую четырехзначную двоичную последовательность, возвращенную в виде массива (1 = [0, 0, 0, 1]).
  • Выполните итерацию по каждой двоичной последовательности и всякий раз, когда будет найдена «1», добавьте класс «.on» к соответствующему биту в HTML-разметке часов, включив его. Если это «0», удалите класс, отключив бит.
  • Повторяйте процесс каждые 200 мс.

Сохранены те же функции, что и раньше, но на этот раз они расположены по-другому, а вся навигация размещена в нижнем колонтитуле. Опять же, я все еще думаю, что дизайнер лучше справился бы с пользовательским интерфейсом, но на этот раз я был очень доволен результатом 😊.

Вы можете проверить живую версию здесь: Chronoshift

Еще многое предстоит сделать, но я думаю, что теперь я буду прогрессировать намного быстрее. У вас есть много новых идей на этапе проектирования, и вам не терпится воплотить их в жизнь. Надеюсь, вам понравился редизайн, до следующего раза 👋.

Бинарные часы – Дидье Салембье

В мире всего 10 типов людей: те, кто понимает двоичный код, и те, кто не понимает. Представьте: 4 бита показывают, какой сейчас час, и 6 битов показывают минуты.Попробуйте мыслить бинарно и станьте настоящим гиком! 😉 Попробуем разработать бинарные часы с 1010 -битами :-P. Он должен быть максимально точным, и вы должны иметь возможность ввести правильный час.

Этот проект будет сделан только с 1 Altera MAX7000, необходимыми переключателями и 10 светодиодами. 4 светодиода будут использоваться для отображения часов, 6 светодиодов будут использоваться для отображения минут. Что касается этого, мы сможем сделать только 12-часовые часы, а не 24-часовую версию. Разработка будет вестись в Altera Quartus II Web Edition.Эта среда свободно распространяется и дает вам возможность проектировать и программировать почти все Altera-CPLD. Программирование будет выполняться с помощью хорошо известного ByteBlaster2, но вы также можете использовать другие устройства, если хотите. Что касается времени, мы будем использовать доступное питание 230 В с частотой 50 Гц. Мне сказали, что эта частота должна быть чрезвычайно стабильной в долгосрочной перспективе. Другие преимущества:

— 50 Гц доступно без покупки кристалла

– наш делитель должен считать только до 300, с кристаллом он должен считать до нескольких миллионов!

Что касается синхронизации, мы будем использовать резонатор, работающий на 1.000 МГц и 5 В TTL-уровня. Мы изменили это, чтобы упростить проект. На более позднем этапе мы изменим его на DCF, чтобы быть на 100% уверенными в заданном времени.

Бинарные часы – ШАГ 1: базовые часы

Для бинарных часов / базовых часов требуется только один MAX7000. Я пытался уместить все в одном Altera EPM7032SLC44, но мне это не удалось. Вам придется использовать EPM7064SLC44, иначе вам придется использовать более низкую тактовую частоту. Программирование было выполнено в Altera Quartus II Web edition Version 6.0 Сборка 178 на блок-схеме. ПРИМЕЧАНИЯ К ВЕРСИИ V1.12:
Совершенно новая версия! Пожалуйста, забудьте о последней версии 1.12 (той, что с AM/PM): она вообще не работала!

Этот выпуск представляет собой исправление ошибок. Отныне ваши часы будут показывать точное время :-). Теоретически это было невозможно, но когда вы собирали предыдущие выпуски, у вас, вероятно, была та же проблема, что и у меня: часы были очень точными в течение нескольких часов, и без всякой причины они начинали переворачиваться, и они пропускали несколько секунд и даже несколько минут! Чтобы избежать этой проблемы, я подключил часы к Global Clock (pin43) и переключил неиспользуемые контакты со случайного выхода на вход с тремя состояниями.Две вещи, которые я всегда буду делать с этого момента!

Я тестировал эту версию в течение нескольких недель, и она работала очень хорошо! Я планировал выпустить версию 1.20, полностью написанную на VHDL (и на самом деле: я уже закончил ее, просто нужно исправить некоторые ошибки), но, поскольку версия 1.12 работает так хорошо, я оставлю ее так. Эта версия является финальной версией v1! Вам придется подождать, пока я получу свой STK-500, чтобы я мог начать программировать v2.00, не используя MAX7000, а написанный на ASM с использованием AVR и управляемый DCF77 или интернет-часами, чтобы быть на 100 % уверенным в результатах.Оставайтесь с нами и наслаждайтесь этой версией v1!

КАК ЭТО РАБОТАЕТ:
Часы вводятся с частотой 1 МГц. Итак, во-первых, мы должны пересчитать это на 1 секунду. lpm_counter0 и lpm_compare0 берутся за эту работу. После 1 000 000 обращений вы сбросили счетчик и триггер для  lpm_counter4 . Тот же импульс используется для переключения некоторых светодиодов, поэтому мы видим, что MAX7000s действительно работает. lpm_counter4 и lpm_compare3 должны работать вместе, чтобы разделить эти секунды на минуты, в то время как lpm_counter2 и lpm_compare2 подсчитывают эти минуты и делят их на часы.

Сброс счетчика является асинхронным, начиная с версии 1.01. Это позволит избежать проблемы, описанной в известных ошибках версии 1.00. TNX — Чарли Барбе за подсказку!

Новым в версии 1.10 является добавление lpm_compare4 и lpm_compare5 . Вместе они образуют последовательность импульсов с небольшим временем работы и частотой 2 Гц. Импульсы не поднимаются и не опускаются вместе с триггерами секунд, минут или часов.
Эта импульсная последовательность может быть использована для автоматизации ручной установки минут и часов, а из-за небольшого времени безотказной работы это позволит избежать проблем с грохотом.

В версии 1.11 добавлен aclr для lpm_counter4 , подключенный к входу SET_min . Каждый раз, когда вы отпускаете эту кнопку, счетчик секунд сбрасывается. Это дает возможность установить часы с точностью до секунды.

— Если вы хотите лучше рассмотреть схемы, просто сохраните их —

— Если вы хотите лучше рассмотреть схемы, просто сохраните их —

Входы/выходы выбраны максимально простыми:

  • 43 – CLK_1MHz
  • 11 — SEC_LED_RG
  • 31 – часы[0]
  • 33 часа[1]
  • 37 часов[2]
  • 39 – часов [3]
  • 18 – минут[0]
  • 20 минут[1]
  • 24 – минуты [2]
  • 26 – минуты[3]
  • 28 – минут[4]
  • 29 – минут[5]
  • 17 — SEC_LED_GR
  • 4 – SET_мин
  • 40 — НАБОР_ч

После компиляции мы использовали 44 макроячейки (69%).Таким образом, у нас еще есть много свободных макроячеек, чтобы добавить еще больше функциональности!

СКАЧАТЬ:
Вы можете скачать файл de Quartus, нажав здесь.

ОБНОВЛЕНИЯ:
v1.12 [07/01/2006]:
ОБНОВЛЕНИЯ
– Изменено назначение контактов для использования глобальных часов.
— неиспользуемые контакты переключены со случайного выхода на входы с тремя состояниями.
— Исправлена ​​ошибка, из-за которой время от времени замедлялись часы.
ИЗВЕСТНЫЕ ОШИБКИ
— Пока нет.

v1.11 [27/05/2006]:
ОБНОВЛЕНИЯ
– Изменено назначение контактов, чтобы использовать только внешние контакты.
— Автосброс при отпускании кнопки для установки минут.
– Использование 41 макроячейки.
ИЗВЕСТНЫЕ ОШИБКИ
— Без всякой причины часы время от времени замедляются.

v1.10 [18/05/2006]:
ОБНОВЛЕНИЯ
– Добавлена ​​возможность продолжать нажимать кнопку, пока время идет. Нажимайте долго вместо того, чтобы нажимать несколько раз.
– Грохот больше не проблема.
– Сейчас используется 40 макроячеек.
ИЗВЕСТНЫЕ ОШИБКИ
— Невозможно сбросить секунды.
– Без всякой причины время от времени замедляется время.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
