Провод пв 3 расшифровка. Провод ПВ3: характеристики, применение и особенности монтажа — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Что такое провод ПВ3. Каковы его основные технические характеристики. Где применяется провод ПВ3. Чем отличается от других типов проводов. Как правильно выбрать и смонтировать провод ПВ3.

Содержание

Конструкция и особенности провода ПВ3

Провод ПВ3 представляет собой одножильный медный провод с поливинилхлоридной изоляцией. Его основные конструктивные особенности:

Токопроводящая жила выполнена из меди
Жила состоит из нескольких скрученных проволок (многопроволочная)
Изоляция изготовлена из поливинилхлорида (ПВХ)
Относится к 3 классу гибкости по ГОСТ

Расшифровка маркировки ПВ3:

П — провод
В — изоляция из поливинилхлорида
3 — класс гибкости

Благодаря многопроволочной конструкции жилы, провод ПВ3 обладает повышенной гибкостью по сравнению с одножильными проводами. Это значительно облегчает его прокладку и монтаж.

Технические характеристики провода ПВ3

Основные технические параметры провода ПВ3:

Номинальное напряжение: до 450 В переменного тока или до 1000 В постоянного тока

Температура эксплуатации: от -50°C до +70°C
Минимальный радиус изгиба: 10 диаметров кабеля
Срок службы: не менее 15 лет
Сечение жилы: от 0,5 до 120 мм²

Провод ПВ3 выпускается в широком диапазоне сечений. Наиболее распространены следующие варианты:

ПВ3 1,5 мм²
ПВ3 2,5 мм²
ПВ3 4 мм²
ПВ3 6 мм²
ПВ3 10 мм²

От сечения провода зависит максимально допустимый ток нагрузки. Чем больше сечение, тем больший ток может пропускать провод.

Области применения провода ПВ3

Благодаря своим характеристикам, провод ПВ3 нашел широкое применение в различных сферах:

Прокладка внутренних электрических сетей в жилых и общественных зданиях
Монтаж силовых и осветительных сетей на производственных объектах

Подключение стационарного электрооборудования
Прокладка линий в распределительных устройствах
Монтаж цепей управления
Организация заземления (при желто-зеленой расцветке изоляции)

Провод ПВ3 можно использовать как для открытой, так и для скрытой проводки. Его повышенная гибкость позволяет прокладывать кабельные трассы со сложной геометрией.

Отличия провода ПВ3 от других типов

Чем отличается провод ПВ3 от других распространенных типов проводов?

ПВ3 vs ПВ1

Основное отличие — в конструкции жилы:

ПВ3 — многопроволочная жила
ПВ1 — однопроволочная жила

За счет этого ПВ3 более гибкий, что упрощает монтаж. ПВ1 жестче, но может пропускать чуть больший ток при том же сечении.

ПВ3 vs ПУГВ

ПУГВ — более современный аналог ПВ3. Основные отличия:

ПУГВ имеет 5 класс гибкости (ПВ3 — 3 класс)

У ПУГВ улучшенный состав изоляции
ПУГВ соответствует новому ГОСТ

По сути, ПУГВ — это усовершенствованная версия ПВ3 с повышенной гибкостью.

Как правильно выбрать провод ПВ3

При выборе провода ПВ3 следует учитывать несколько важных факторов:

Сечение жилы — выбирается исходя из планируемой нагрузки
Цвет изоляции — для разных целей используются разные цвета
Производитель — лучше выбирать проверенные бренды
Наличие сертификатов — провод должен соответствовать ГОСТ
Внешний вид — не должно быть повреждений изоляции

Правильно подобранное сечение провода — залог безопасной эксплуатации электросети. Рекомендуется выбирать провод с небольшим запасом по допустимому току.

Особенности монтажа провода ПВ3

При монтаже провода ПВ3 следует соблюдать ряд правил:

Не превышать допустимый радиус изгиба (10 диаметров кабеля)
Использовать специальные клеммы или наконечники для соединений

Не допускать механических повреждений изоляции
Прокладывать отдельно силовые и слаботочные линии
Соблюдать цветовую маркировку при подключении

Для крепления провода ПВ3 можно использовать специальные клипсы, скобы или монтажные площадки. При скрытой проводке провод прокладывается в гофрированных трубах или кабель-каналах.

Преимущества и недостатки провода ПВ3

Провод ПВ3 обладает рядом достоинств и некоторыми недостатками.

Основные преимущества:

Высокая гибкость
Широкий диапазон рабочих температур
Устойчивость к влаге и агрессивным средам
Долгий срок службы
Доступная цена

К недостаткам можно отнести:

Меньшую гибкость по сравнению с ПУГВ
Нестойкость к ультрафиолету (нельзя использовать на открытом воздухе)
Выделение вредных веществ при горении

Несмотря на некоторые недостатки, провод ПВ3 остается одним из самых популярных вариантов для внутренней электропроводки благодаря оптимальному сочетанию цены и качества.

Провод ПВ3: основные характеристики

Провода ПВ3

ПВ3 провод достаточно распространен и популярен как среди профессионалов, так и среди не сильно разбирающихся в электричестве людей. В связи с этим часто случаются ситуации неправильного его применения, что ведет к его повреждению, а иногда и пожарам.

Именно поэтому в нашей статье мы рассмотрим все особенности данного типа провода, его характеристики, а также возможные сферы применения.

Содержание

Расшифровка и конструкция провода ПВ3
- Расшифровка аббревиатуры ПВЗ
- Конструкция провода ПВ3
Характеристики провода ПВ3
- Механические характеристики провода ПВ3
- Электрические характеристики провода ПВ3
Вывод

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.

Расшифровка названия провода ПВ3

Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».

Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Обратите внимание! Раньше все провода негласно распределялись на установочные и монтажные. Установочными считались менее гибкими, из-за чего цена на них обычно была несколько ниже. Теперь же решили все провода назвать установочными и отдельно обозначать их гибкость.

Буква «Г» говорит нам о том, что провод является гибким. Для проводов, не являющимися таковыми, данный символ попросту не ставится. Буква же «В», как и в старом варианте говорит нам о типе изоляции.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.

Токоведущая жила выполненная из нескольких скрученных проволок	Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов	Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм. Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.
Типоразмеры провода ПВ3	Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.
Толщина изоляции у проводов различных сечений	Кроме токоведущей жилы у нас имеется изоляция. Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм. При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.
Цветовой ряд проводов ПВ3	Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов. Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Обратите внимание! Существуют отдельные нормы и при двухцветном окрашивании. Так, на любом отрезке в 15 мм любой из двух цветов должен занимать не более чем 70% поверхности провода. Минимальным значением является 30%. На практике же обычно стараются это значение поддерживать как 50на 50.

Характеристики провода ПВ3

Теперь можно поговорить и о технических характеристиках провода. Их условно можно разделить на два вида – механические и электрические. Давайте рассмотрим каждое из этих свойств отдельно.

Механические характеристики провода ПВ3

Механические характеристики — это стойкость провода к механическим, термическим и другим воздействиям, связанным с качеством изоляционного материала и материала токоведущих жил.

Стенд испытания гибкости провода

И одним из главных в этом вопросе выступает гибкость провода. Она определяет радиус, с которым провод допускается изгибать. В нашем случае это 10 диаметров провода. Проверяется данный показатель после изготовления и при приемке в эксплуатацию.

Радиус изгиба провода

Следующим определяющим фактором является температура, в которой провод допускается эксплуатировать. В нашем случае она составляет от — 50⁰С до +70⁰С, что обусловлено свойствами изоляционного материала. Вообще же винил должен выдерживать без растрескиваний температуру до 150⁰С, как на видео.

Отдельные требования предъявляются к растяжению изоляции. Относительное растяжение на разрыв должно быть не ниже 150%. Это говорит нам о том, что изоляция должна быть достаточно эластичной.

Характеристики провода ПВ3

Кроме того, предъявляются отдельные требования по стойкости изоляции к единичным и систематическим ударным воздействиям, стойкости к влаге, давлению, вибрации и даже акустическому влиянию. Но для большинства людей эти показатели ничего не скажут, поэтому мы не будем на них акцентировать ваше внимание.
Скажем только, что сертификат соответствия на провода ПВ3 указывают гарантийный срок эксплуатации не менее 15 лет. При этом если провод не подвергается воздействию химически активных веществ, то он может быть существенно увеличен.

Электрические характеристики провода ПВ3

Провод служит, в первую очередь, как проводник электрического тока. Поэтому никак нельзя забывать и о его электрических свойствах.

Электрическое сопротивление провода ПВ3

Одним из основных электрических свойств любого провода является его сопротивление. Оно зависит от двух параметров сечения и температуры. Например, провод сечением 1х4 должен обладать сопротивлением не выше 4,79Ом на 1 км длины, а провод с сечением в 50 мм2 сопротивлением 0,394Ом.

Поправочные коэффициенты определения сопротивления провода

Но это значение действительно только при температуре в 20⁰С. Если температура будет больше, то и сопротивление будет выше. Поэтому существуют так называемые поправочные коэффициенты, которые применяют при других температурах замера.

На фото — сертификат соответствия провода

Также важным электрическим параметром является сопротивление изоляции. Его можно измерить при наличии испытательной установки и своими руками. Для этого провод помещают в воду и подают на него переменное напряжение в 2500В. Провод считается выдержавшим испытание, если изоляция не пробилась в течение 5 минут.

Вывод

ПВ3 50 провод или провод других сечений является отличным вариантом для монтажа одно- и многофазных электрических цепей силовых установок. Так же он часто применяется для выполнения зануления или заземления различных электроустановок, а также в качестве PEN провода.

расшифровка, характеристики, сертификат и цветовая маркировка

Российской промышленностью выпускается множество наименований кабельно-проводниковой продукции. Одно из них – провод ПВ-3. Рассмотрим конструктивное устройство данного провода, особенности его использования, преимущества и недостатки, прочие сопутствующие вопросы.

Кабель – ПВ-3

Содержание

Расшифровка
Конструкция
Назначение и применение
Классификация и цена
Технические характеристики кабеля
Сертификат
Как выбрать
Преимущества и недостатки провода
Особенности монтажа
Производители

Расшифровка

Аббревиатура ПВ-3 означает:

П – провод;
В – изоляция выполнена из поливинилхлоридного материала;
3 – соответствующий класс гибкости.

Зависимость гибкости от количества проволок

С целью облегчения идентификации жил в процессе прокладки и выполнения соединений их изоляционное покрытие окрашено в сплошные цвета или обозначено цветными полосами:

синий – нулевая жила;
коричневый, обозначающий фазу 1;
черный, маркирующий жилу фазы 2;
серый, определяющий фазу 3;
желто-зеленый – жила заземления;
голубой цвет предназначен для обозначения среднего проводника;
красный, белый, фиолетовый и другие распространенные цвета, могут характеризовать, как фазу жилы, так и другие показатели.

Конструкция

Конструктивно провод состоит из следующих элементов:

токопроводящих жил, выполненных из меди;
изоляционного поливинилхлоридного покрытия.

Конструкция кабеля

Провод может быть одно- и многожильным. Жилы состоят из цельной или нескольких скрученных медных проволочек. Многожильные кабели включают несколько изолированных одинарных жил, скрученных между собой.

Назначение и применение

Конструкция и свойства провода предусматривают возможность его применения в следующих областях:

для подключения оборудования, работающего в условиях повышенной влажности;
в коммуникационных системах;
для выполнения наружной электропроводки, а также внутри жилых и нежилых помещений.

Качество и характеристики изоляционного покрытия делают возможным использование указанного материала на высоковольтном оборудовании, без опасности перегрева и замыкания.

Классификация и цена

Провод различается по следующим критериям:

количеству жил – в пределах от 1 до 4;
площади их поперечного сечения – от 0,5 до 120 кв. мм.

В зависимости от перечисленных особенностей, а также расценок реализующей компании, стоимость материала может составлять:

ПВ-3 1,5 — 10 руб/м;
ПВ-3 2,5 — 15 руб/м;
4 мм² — 25 руб/м;
6 мм² — 37 руб/м;
10 мм² — 65 руб/м;
16 мм² — 98 руб/м;
25 мм² — 148 руб/м;
35 мм² — 210 руб/м.

При покупке большой партии, цена продукции может быть снижена.

Технические характеристики кабеля

Данный материал отличается следующими техническими характеристиками, приведёнными в таблице:

Допустимые токи:

Сертификат

Как выбрать

Выбор продукции осуществляется, исходя из нагрузки, подаваемой на провод, и конструктивных особенностей подключаемых устройств. Покупателю важно убедиться в отсутствии видимых дефектов и наличии документов, указывающих на соответствие материала заданным параметрам.

ПВ-3 отличают следующие положительные качества:

высокая проводимость;
наличие цветовой маркировки, исключающей ошибки в процессе монтажа;
надёжность изоляционного покрытия;
широкий спектр выбора по площади сечения;
высокая гибкость, облегчающая прокладку;
способность выдерживать большие нагрузки.

К недостаткам следует отнести относительно высокую стоимость, особенно для провода большого сечения, а также то, что жилы в многожильном кабеле не соединены общим изоляционным покрытием, в связи с чем такая продукция требует дополнительного крепежа.

Особенности монтажа

Провод может прокладываться следующими способами:

открытым способом, с закреплением в отдельных местах;
внутри шкафов и панелей;
под землёй – в этом случае кабель должен дополнительно защищаться стальными или асбестовыми трубами, гофрированным рукавом.

Концы кабеля соединяются скрутками или пайкой, с изоляцией мест соединения. При соединении важно убедиться в правильности подбора контактов по цветовой окраске изоляционного покрытия.

Производители

В РФ среди ведущих производителей ПВ-3 следующие предприятия:

Энергокомплект МФ,
Камский кабель,
Промстойкабель и другие.

Конструктивные особенности позволяют широко использовать провод ПВ-3, особенно при эксплуатации в условиях повышенной влажности и высоких нагрузок.

желто-зеленый, отличия от ПУГВ, сечение и маркировка

Провод марки ПВ-3 сечением 6 мм считается универсальным решением как для подключения силовых агрегатов и приборов, так и для организации линий заземления. Чтобы не перепутать между собой эти коммуникации, предусмотрено цветовое различие. Преимущество, которым обладает провод ПВ-3 1х6 — повышенная гибкость, которая облегчает монтаж в труднодоступных местах.

Содержание

Конструктивные особенности и расшифровка маркировки
Технические характеристики
Область применения
Различия между ПВ-3 и ПуГВ
Условия прокладывания провода
Проверка при покупке

Конструктивные особенности и расшифровка маркировки

Провода ПВ3 различного сечения

Провод ПВ-3 представляет собой цельную конструкцию из многопроволочной медной жилы и изоляции, изготовленной из поливинилхлорида. При этом ГОСТ допускает однопроволочную конструкцию, но в магазинах она не встречается ввиду нескольких недостатков, среди которых низкая гибкость и повышенная хрупкость.

Маркировка:

П — провод;
В — изоляция из ПВХ;
3 — класс гибкости медной жилы провода.

Изоляция может быть как однотонной, так и двухцветной. Распространенный вид смешанной расцветки — желто-зеленый. Так маркируются провода, предназначенные для организации заземляющих контуров. Благодаря многопроволочной структуре жилы изделие обладает высокой проводящей способностью.

Технические характеристики

Расшифровка названия провода ПВ3

Желто-зеленый провод ПВ-3 1х6 обладает достаточной выносливостью, чтобы использоваться в экстремальных условиях. Его изоляция способна выдерживать температуры от -60 до +70 градусов Цельсия. Она невосприимчива к воздействию пара или конденсата.

Поливинилхлорид, из которого изготовлена изоляция, не подвержен воздействию плесени. Он не горит, а плавится, что дает возможность избежать пожара при превышении допустимой нагрузки и перегреве жилы. Достоинствами изоляции является прочность, износоустойчивость и непривлекательность для грызунов. Стандартный срок эксплуатации составляет 15 лет, после окончания которого свойства провода могут измениться в худшую сторону, и он подлежит обязательной замене.

При сечении жилы в 6 кв. мм. ПВ-3 может выдерживать ток до 46 А, если проложен отдельно, и до 35 А, если рядом идут четыре проводника. Вес одного метра такого провода с сечением 6 мм2 составляет 0,07 кг.

Жила изготавливается только из меди. Согласно ГОСТу, применение биметаллических жил недопустимо.

Область применения

Провод может применяться при монтаже квартирной электропроводки

ПВ-3 может применяться при организации бытовых и промышленных электрических сетей. Универсальность и неприхотливость позволяют задействовать его при монтаже квартирной электропроводки, заводских коммуникаций, для подключения электрооборудования в гараже и т. д. Устойчивость к пару, влаге и конденсату обеспечивает возможность эксплуатации этого провода в банях, саунах и других помещениях с повышенной температурой и влажностью.

Двойная изоляция предусматривает применение провода ПВ3 1х25 при прокладке сетей с напряжением до 1000 В только внутри помещений. Она не способна получать тепло от медной жилы, поэтому вероятность ее плавления при перегрузке стремится к нулю. Ее недостатком является отсутствие сопротивления воздействию прямых солнечных лучей, поэтому монтаж на улице запрещен.

Отдельно стоит отметить возможность применения провода во время сборки электрических шкафов. Его гибкость и устойчивость к температурному воздействию как нельзя лучше подходят для создания коротких перемычек между силовыми блоками. При этом концы должны быть обязательно обжаты при помощи соответствующих сечению наконечников, чтобы избежать разогревания жилы в месте контакта. При использовании зажимных соединений на краях провода устанавливаются клеммы в виде петли.

Различия между ПВ-3 и ПуГВ

Расшифровка названия провода ПуГВ

Маркировки различаются между собой только тем, что описаны в разных ГОСТах, один из которых устарел. Поэтому ПВ-3 и ПуГВ — это один и тот же провод, имеющий разные наименования. Первый описан в ГОСТ 6323-79, который уже упразднен. Второй пришел ему на смену, его характеристики внесены в ГОСТ Р 53768-2010. Главным отличием провода ПуГВ от ПВ-3 можно считать более высокий класс гибкости (пятый), который появился у нового ПуГВ. В магазинах ПВ-3 встречается все реже, ввиду того, что он больше не производится предприятиями.

При выпуске ПуГВ в состав изоляции вносятся некоторые правки, которые повышают его надежность. В новой модификации появились дополнительные компоненты, обладающие резким химическим запахом, отпугивающим крыс и мышей.

ПВХ получил дополнительную устойчивость к истиранию, которая позволяет применять этот провод в некоторых подвижных конструкциях при кратковременных сроках использования.

Условия прокладывания провода

Учитывая универсальность ПВ-3 сложно говорить о каких-то ограничениях при его монтаже. Он должен применяться в стационарных системах, поскольку постоянные перемещения и изгибы могут привести к повреждению медной жилы. Прокладка может осуществляться в специальных кабель-каналах, рукавах, лотках и штробах. Допускаются изгибы вплоть до 90 градусов при радиусе в 5d. При монтаже нескольких проводов ПВ-3 сечением 6 мм2 одновременно снижается максимальный допустимый ток. Этот момент следует учитывать при проектировании коммуникаций.

Провод может применяться для организации временных сетей без дополнительной внешней защиты. При этом он должен быть закреплен скобами или клипсами к неподвижным частям оборудования или стене. Долгая эксплуатация в таком режиме может привести к повреждению изоляции и нарушению ее свойств, вследствие чего возможен пробой.

Проверка при покупке

Сертификат соответствия провода

Наводненность рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед приобретением. Чтобы купить качественное изделие, нужно следовать нескольким простым советам:

Выбирать продукцию, имеющую в маркировке указание соответствующего ГОСТа, а не ТУ. Технические условия производители стремятся подогнать под себя с целью снижения затрат, и выпускают в продажу изделия, не соответствующие нормам.
Информация, напечатанная на изоляции, должна полностью соответствовать той, которая содержится на бирке бухты. Если есть расхождения, продукция может быть контрафактной или несоответствующей ГОСТу.
Сечение нужно проверить при помощи штангенциркуля, поскольку некоторые производители намеренно выпускают «усеченный» провод.
Продавец обязан предоставить сертификат соответствия, в котором будет содержаться информация относительно испытания провода на пробой, а также на сопротивление жилы.

При желании можно дополнительно произвести проверку сопротивления при помощи высокоточного омметра. Зная длину провода, определение соответствия заявленным характеристикам не составит труда.

виды, маркировка, технические характеристики и применение

Главным элементом любой электрической проводки является кабельная продукция. В зависимости от предназначения, расположения и типа проводки выбирают проводники определенных разновидностей. По участкам, которые состоят из многочисленных неровностей, принято прокладывать максимально гибкие провода.

Провод ПВ как раз характеризуется повышенной гибкостью, что является его несомненным преимуществом на фоне нескольких зарубежных и отечественных аналогов. Еще одно очевидное достоинство данного изделия – универсальность.

Содержание

Обозначение маркировки
Разновидности
Номенклатура проводов ПВ1
Особенности конструкции
Область применения
Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики
- Механические характеристики
- Электрические характеристики
Аналоги и производители
Правила использования

Обозначение маркировки

Начнем с расшифровки аббревиатуры. Вопросы могут возникнуть из-за дополнительных цифр, которые добавляют после двух основных заглавных букв. Приступим:

Буква «П» на первом месте указывает на то, что продукция является проводом. Помимо проводов, данные изделия делятся на две категории – шнуры (Ш) и кабели (К).
Буква «В» на втором месте указывает на тип используемой изоляции. В данном случае речь идет о поливинилхлоридной оболочке, положительным качеством которой является устойчивость ко многим физическим и химическим воздействиям. Это один из основных материалов, применяемых в качестве диэлектрика.
Последняя цифра указывает на класс гибкости кабеля – от «1» до «5». Чем выше данное значение, тем более гибким будет изделие.

Провода делятся на две основные категории – установочные и монтажные. К первым относятся изделия, которые допустимо использовать в течение продолжительного срока на одном и том же месте. Речь идет, к примеру, об установке розетки, выключателя и т. п. Монтажный провод предназначен для многократного применения и временного подключения различного оборудования.

Логично, что более гибкий кабель следует называть монтажным, в то время как изделие пожестче – установочным. Для примера, ПВ1 – установочный провод, который не рекомендуется постоянно перемещать и использовать в разных местах, ПВ3 – монтажный.

Разновидности

ПВ – это общее название проводов с изоляцией из качественного поливинилхлорида. Если рассматривать глубже, то существует огромное количество разновидностей этого изделия: есть как монтажная, так и установочная продукция. Все перечисленные ниже провода с успехом используются в электросетях переменного тока напряжением до 450 В:

ПВ1 – это установочный провод, используемый в электросети напряжением 450 В и частотой не выше 100 Гц. В случае с сетями постоянного тока ПВ1 может использоваться при напряжении до 1000 В. Максимально допустимое значение тока – 41 А. Жилы производятся из луженой меди. Любой ПВ1 является одножильным, причем проводник состоит из нескольких мелких проволочек.
ПВ3 – аналог ПВ первого класса гибкости. По основным технико-эксплуатационным параметрам он ничем не уступает ПВ1, однако его можно использовать как монтажное изделие.
БПВЛ – бортовой провод. Его название обусловлено изначальным предназначением: кабель применялся в авиастроении. С течением времени его начали применять при коммутации стационарного оборудования. Максимально допустимое напряжение в сетях переменного тока составляет 250 В при частоте 2000 Гц, постоянного – 500 В.
АПВБбШв – силовой провод, жилы которого производятся из алюминия. Основное предназначение – транспортировка энергии по стационарным электрическим установкам в электросетях переменного тока напряжением и частотой, не превышающими 1000 В и 50 Гц соответственно. Кабель с аналогичной маркировкой, но без буквы «А» на первом месте – такая же продукция, но из медных жил.
АПВ – алюминиевый установочный провод с параметрами, аналогичными медным изделиям. Главное отличие алюминиевой продукции – максимально допустимое напряжение при переменном токе составляет 400 В (а не 450) при частоте 50 Гц (вместо 100).
КСПВ – качественный провод, который применяют при обустройстве систем сигнализации и видеонаблюдения. Содержит двухслойную изоляцию: внутренняя оболочка изготавливается из полиэтилена, наружная – поливинилхлорида. Зачастую внешняя изоляция имеет белый цвет.

Номенклатура проводов ПВ1

Далее рассмотрим основные разновидности проводов ПВ1 (первого класса гибкости), которые выпускают отечественные производители. Все изделия соответствуют ГОСТ.

Для начала обратите внимание на таблицу, в которой представлена зависимость площади сечения ПВ1 и массы:

Сечение, кв. мм	Максимальный наружный диаметр, мм	Масса 1 км кабеля, кг
0,5	2,4	8
0,75	2,6	10
1,0	2,8	13
1,5	3,3	19
2,0	3,3	26,2
2,5	3,9	30
3,0	3,9	37,7
4,0	4,4	45
5,0	4,4	54,8
6,0	4,9	65
8,0	4,9	80,2
10	6,4	107
16	8	172
***	***	***
120	17,5	1060

Первое, что вы должны запомнить: любой провод ПВ1 – это одножильное изделие. К сожалению, данный факт омрачает его бытовую эксплуатацию, поскольку наличие только одной жилы само по себе является ограничительным фактором и определяет следующие условия:

Диапазон допустимого сечения проводов составляет 0,5-120 кв. мм. В зависимости от конкретной величины может изменяться структура жилы и ее технико-эксплуатационные параметры.
В соответствии с ГОСТ для проводов с площадью сечения 0,5-10 кв. мм могут производиться как единая жила. Только такие изделия относятся к первому классу гибкости.
Для производства жилы кабельной продукции сечением 16-35 кв. мм следует использовать от семи проволочек и выше. Это приводит к увеличению гибкости. Провода, по сути, относятся к первому классу, но по инструкции их называют ПВ2.
Изделия с площадью сечения 50-95 кв. мм изготавливают из 19 или более проволочек. ПВ 1×120 должен производиться из 37, и в соответствии с ГОСТ такой провод относится ко второму классу гибкости.

Еще один не менее важный фактор – толщина изоляционного слоя. Ее подбирают в зависимости от сечения изделия: с увеличением данного параметра повышаются требования к прочности изоляции. В соответствии с правилами ГОСТ изоляция ПВ1 может быть двухслойной. При этом важно соблюдать общее правило: толщина первого изоляционного слоя должна составлять менее 70% от размера второго.

Далее следует учитывать расцветку жил в проводе. Согласно ГОСТ цвет жил в ПВ1 подбирается в зависимости от предпочтений заказчика. Однако есть общая концепция для заземляющего провода: такая жила окрашивается в желто-зеленый цвет. При рассмотрении отрезка провода длиной 15 мм один цвет должен занимать не менее 70%, другой – остальные 30% или ниже.

Особенности конструкции

ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).

Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:

Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).

Область применения

По сфере применения строгих ограничений нет. Его с успехом используют при коммутации систем освещения или электрических установок стационарного типа. Нередко ПВ3 эксплуатируется на станках, в которых требуется надежное подключение нескольких электрических узлов и механизмов.

Широкий спектр применения ПВ3 обусловлен следующими преимуществами:

монтажный провод является прочным, поэтому способен с легкостью переносить многочисленные механические нагрузки;
на нем не появляться микроорганизмы, что могло бы негативно сказаться на качестве передачи данных и сроке эксплуатации;
поливинилхлорид, из которого произведена изоляция, является самозатухающим материалом;
ПВ3 и ПВ1 имеют минимальное линейное расширение.

Провод может размещаться внутри кабельных лотков, металлических или пластиковых труб, кабель-каналов либо внутри оборудования. Желто-зеленые жилы используются для подключения заземляющих контуров.

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.

Механические характеристики

К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.

Поговорим о каждом параметре отдельно:

Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
Провод с легкостью переносит вибрации, акустические удары и т. п.
Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.

Электрические характеристики

Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.

Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.

Остальные характеристики:

Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.

Аналоги и производители

В соответствии с техническими характеристиками ПВ3 и ПВ4 можно считать аналогами друг друга (как ПВ1 и ПВ2). Из зарубежных изделий с классом гибкости 5 можно выделить кабели H05V-K и H07V-K.

Провода ПВ различных марок производятся на нескольких заводах:

«Беларускабель»;
«Томсккабель»;
«Рыбинсккабель»;
«Кавказкабель»;
«Севкабель».

Правила использования

Прокладка электрической проводки с помощью кабеля ПВ1, ПВ3 и т. д. должна выполняться при температуре окружающей среды не менее -15 гр. Цельсия. Если погода не позволяет этого сделать, то возможен монтаж при меньших значениях, но в таком случае провод предварительно нагревается. При игнорировании этих условий ПВ может повредиться, потерять функциональность, что приведет к уменьшению электрической и пожарной безопасности.

Устанавливать провод можно несколькими способами:

кабель-каналы;
лотки и коробы;
гильзы;
металлические и пластиковые рукава;
прочие металлические и пластиковые изделия;
в качестве заземляющего контура.

Нередко ПВ размещается внутри пустот различных конструкций. Очень часто кабельная трасса и электрическая проводка проходит через труднодоступные или узкие маршруты, где провод необходимо согнуть. Для ПВ3 радиус изгиба не должен превышать пять наружных диаметров.

В процессе монтажа следите за тем, чтобы провод не подвергался воздействию влаги или воды. Температуры эксплуатации ПВ3 находятся в диапазоне от -45 до +50 гр. Цельсия (приблизительно такие же параметры для остальных моделей ПВ). В процессе эксплуатации кабель может нагреваться до температуры +70 гр. Цельсия. Заявленный выше срок эксплуатации (15 лет) будет актуальным при условии соблюдения всех правил и рекомендаций по монтажу, хранению, транспортировке и эксплуатации.

ПВ1 и другие модели медного или алюминиевого кабеля с поливинилхлоридной изоляцией – дешевый проводник с не самыми лучшими технико-эксплуатационными характеристиками. Его применение возможно при соблюдении целого ряда условий. Он подходит для коммутации оборудования и электропроводки, которая может быть выполнена из одной жилы.

Провод пв-3: технические характеристики, область применения

Механические и электрические параметры провода ПВ3

Теперь можно рассмотреть основные технические характеристики провода ПВ3. Их можно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ПВ3

К механическим характеристикам провода мы относим не только его физико-химические свойства, но и долговечность, условия эксплуатации, а также стойкость к агрессивным средам.

Итак:

Одной из основных механических характеристик любого провода является возможность его изгибания. Тем более это актуально для ПВ3, который является гибким проводом. Допустимый угол изгиба напрямую зависит от диаметра провода, поэтому везде он указывается именно исходя из этого параметра.

Для провода ПВ3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Проверяется этот параметр во время приемки в эксплуатацию и периодически во время эксплуатации.

Следующим важным параметром является диапазон рабочих температур провода. Для ПВ3 он составляет — 50⁰С — +70⁰С

При этом важно отметить, что монтаж провода можно осуществлять только в пределах температур -15⁰С — +35⁰С. Так же достаточно актуальным параметром является не горючесть кабеля

При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Так же достаточно актуальным параметром является не горючесть кабеля. При этом отдельные виды продукции могут иметь не только класс не поддерживающих горения, но и относится к самозатухающим проводам

Понятное дело, что цена на такой провод выше.

Срок эксплуатации такого провода составляет 15 лет. При этом если провод не контактирует с агрессивными средами и не имеет контакта с наружной средой, то срок его эксплуатации может быть увеличен.

Электрические характеристики провода ПВ3

Но так как наш провод является в первую очередь проводником электрического тока, то конечно электрические параметры для него очень важны

И при выборе провода их никак нельзя обделять своим вниманием

Итак:

Одним из основных электрических параметров любого провода является его сопротивление. Как известно этот параметр зависит от сечения провода и от его температуры. Поэтому все измерения, которые вы вполне способны выполнить своими руками нужно привести к температуре в 20⁰С.

Приводить измеренные результаты к данной температуре необходимо потому, что именно для этой температуры ГОСТ устанавливает свои требования по сопротивлению провода. Данные значения приведены для провода длиной в 1 км и представлены на фото ниже.

Еще одной важной электрической характеристикой является сопротивление изоляции провода. Она должна длительно выдерживать рабочее напряжение. Для этого изоляцию подвергают высоковольтным испытаниям

Для этого изоляцию подвергают высоковольтным испытаниям.

Испытания проходят согласно ГОСТ 23286. Провод помещают в ванну с водой и оставляют там на сутки. После этого на его жилы подают испытательное напряжение в 2500В. Оно подается в течении трех часов после чего провод считается выдержавшим испытание.

Область применения

Провод ПВЗ 1Х6 считается монтажным (установочным) при сборке схем в силовых распределительных шкафах, во вторичных цепях систем контроля и управления электроустановками на промышленных объектах.

Пример подключения автоматических выключателей в РЩ проводами ПВЗ 1х6

Его гибкость, надежная изоляция различного цвета удобны для сборки схем, где подключаются различные элементы систем управления и силовые линии питания электроприборов. Особенно удобно пользоваться проводом этой марки при сборке схем в ограниченном пространстве распределительных щитов, заполненных различными приборами. Гибкость кабеля позволяет легко укладывать его в жгуты между модульными автоматическими выключателями УЗО, трансформаторами, реле и другими элементами схем. Провод прокладывается в металлических, пластиковых трубах, кабельных каналах, повышенная гибкость необходима на извилистых линиях. Провода используются в сетях, где напряжение не больше 750В с частотой 400Гц. Не редко ПВЗ 1х6 используется для подключения осветительных приборов.

Преимущества и недостатки провода ПВ 3

Как и у любого проводника, у ПВ 3 есть свои плюсы и минусы. Положительные стороны:

Проводник обладает средним уровнем гибкости, чего вполне хватает для решения многих задач по укладке, где ПВ 1 и ПВ 2 показали бы себя плохо.
Отличная устойчивость к воздействию внешних факторов благодаря изоляционному слою и поливинилхлорида. Проводу в не попорченной изоляции не страшна вода, влага, плесень или перепад температур.
Наличие в изоляции антипиренов — специальных веществ, которые тушат сами себя. Если провод загорится из-за пожара, то его изоляция не начнет гореть и будет препятствовать распространению пламени.
Низкая стоимость. Провод ПВ 3 достаточно дешев по сравнению со своими аналогами, что делает его еще более привлекательным на рынке кабельно-проводниковой продукции.
Проводнику не страшны грызуны. Это возможно благодаря тому, что изоляция пропитана специальным веществом, отпугивающим насекомых и мышей.

Провода ПВ-3, ПВ-1, ПуГВ

Среди недостатков провода выделяются следующие:

Один слой изоляционного покрытия.
Механическая память жилы. Если кабель долго лежал скрученным при использовании, то разгибать его не рекомендуется.

Хранение ПВ 3 в бобинах

Расшифровка и конструкция провода ПВ3

Расшифровка аббревиатуры ПВЗ

Расшифровка названия провода ПВ3

Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.

Расшифровка названия провода ПуГВ

Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.

Номинальные сечения различных типов проводов

Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

Токоведущая жила выполненная из нескольких скрученных проволок

Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.

Класс гибкости проводов

Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм

Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм.

Типоразмеры провода ПВ3

Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2.

Толщина изоляции у проводов различных сечений

Кроме токоведущей жилы у нас имеется изоляция

Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм
При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

Цветовой ряд проводов ПВ3

Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов
Причем не только одноцветную, но и многоцветную. Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.

Контроль качества провода ПВ 3

В процессе эксплуатации провода могут возникнуть сомнения в соответствии параметров, заявленных маркировкой, реальным показателям проводной продукции. Для проверки качества ПУГВ пользуются несколькими способами тестирования кабеля.

Визуальный

Проверяют правильность указанной маркировки, количество проволок в жиле, расцветку ПВХ изоляции. Также осматривают места сгибов ПУГВ на предмет повреждений оболочки провода. Измеряют толщину изоляции, наружный диаметр и сверяют с паспортными данными.

Для проверки поперечного сечения жилы измеряют микрометром толщину одной проволочки. Затем производят расчёт по формуле:

0,785dпр2N, где N – количество проволок в жиле, dпр – диаметр каждой проволоки.

Электроизмерительный

Измеряют сопротивление токопроводящей жилы. Замер делают омметром на отрезке провода определённой длины. Затем делают перерасчёт на 1 км длины кабеля и сравнивают полученный показатель с паспортными данными.

Дополнительная информация. Если встречается маркировка – GD3, то это означает, что провод соответствует марке ПВ 3. GD3 – это импортный аналог отечественного продукта.

Проверка при покупке

Кабель ПВ-3 рекомендуется очень тщательно проверять перед покупкой, так как рынок наводнен большим количеством подделок, отличающихся в лучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, в первую очередь, по безопасности.

Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, сделанный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет для себя сам.
На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полуметра).
Проверять сечение взятым с собой штангенциркулем.
Потребовать у продавца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Кроме того, периодически во время эксплуатации кабель должен проходить «ходовые испытания».

Провод ПВ 3 технические характеристики

Провод под названием ПВ 3 расшифровывается так: П — провод, В – изоляция из винилового материала, цифра 3 – категория изгибания электропроводящей жилы. Увеличение цифры в наименовании означает повышение степени гибкости.

Ключевые технические характеристики провода ПВ 3:

имеет одну жилу;
прокладка в силовых цепях подачи электротока и сетях освещения;
возможность применения для подачи переменного напряжения 400В и постоянного 1000 В;
температурный диапазон от -50 до +75 градусов, прокладка медного провода ПВ 3 допускается при температурном режиме от -15 градусов;
кабель ПВ 3 нормально эксплуатируется при влажности 100%;
допустимый угол изгибания перпендикулярно своей оси;
заявленный период эксплуатации установочного провода ПВ 3 примерно 2 года, фактически он используется до 15 лет.

Провод заземления имеет двойную изоляцию, благодаря чему не нагревается от тока и широко используется в производственных целях.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется. При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет

Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный)

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Конструкция кабеля пв 3, маркировка по цветам

Провод по своей конструкции довольно простой (см статью. «Цвета проводов в трехжильном кабеле»). Жила провода состоит из перекрученной тонкой медной проволоки, обернутой цветной поливинилхлоридной изоляцией. В зависимости от назначения используются различные цветовые раскраски:

синий, голубой – нейтральный/ноль
желтый, желтый с зелеными полосками – заземление/земля
черный, белый, красный, коричневый, любой цветной, кроме синего и желтого – фаза

Чем больше количества медной проволоки в проводнике, тем более гибкий проводник. ПВ-6 более гибкий чем ПВ 3.

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

При выборе необходимо в первую очередь руководствоваться характеристиками кабеля, ПВ-3 имеет следующие параметры:

максимальная длина – в зависимости от назначения, ограничивается 100м
сопротивление изолирующего слоя – 2,25 – 13 к. Ом/км
материал жил – медь
температура установки – -15гр.С
рабочая темпер. – -50 – +35гр.С
минимальный срок службы – 15 лет. Фактический до 50 лет.
Относительное удлинение – до 50%
Термостойкость – до 150гр.С (краткосрочно)
Проводимость – в зависимость от диаметра (см. таблицу ниже)

Таблица – технические характеристики провода ПВ 3 (диаметр, масса – вес, сопротивление жил и изоляции)

Номинальное сечение пвз (мм²)	Кол-во проволок (шт)	Наружный диаметр(мм)	Максимальное электрическое сопротивление в соответствии с ГОСТ 22483 (Ом/км) не более	Справочная масса/вес 1км провода, (кг)	Электрическое сопротивление изоляции, кОм/км, при +70гр.С, не менее
ПВ 3
1х0,5	7	2,1	39,5	8	13
1х0,75	7	2,3	25,6	11	11
1х1,0	7	2,5	21,7	14	10
1х1,5	7	3,1	14,1	21	10
1х2,5	19	3,7	8,01	34	9
1х4,0	19	4,3	4,8	49	7
1х6,0	19	4,7	3,1	70	6
1х10	49	6,5	2	116	5,6
1х16	49	8,1	1,2	182	4,6
1х25	65	10,5	0,81	272	4,4
1х35	105	11,4	0,55	365	3,8
1х50	144	13,3	0,4	540	3,7
1х70	210	15	0,28	706	3,2
1х95	285	18,1	0,21	1004	2,9
1х120	360	19,5	0,163	1245	2,7
1х150	444	21,2	0,128	1410	2,4
1х185	555	23,8	0,105	1650	2,25

Более подробно можете прочитать в ГОСТ 22483 “Жилы токопроводящие для кабелей, проводов и шнуров” – ссылка на ГОСТ

Таблица 2 – максимально допустимый ток для провода Пв-3 (при напряжении 220 В)

Один провод Пв 3
Сечение мм²	Диаметр жилы, мм	Мощность/сила тока (кВт/А, ампер)
0,5	0,79	2,2/10
0,75	0,97	2,86/13
1	1,13	3,3/15
1,5	1,38	4,4/20
2,5	1,78	5,94/27
4	2,25	7,92/36
6	2,76	10,12/46
10	3,57	15,4/70
16	4,51	19,8/90
25	5,64	27,5/125
35	6,67	33/150
50	7,98	41,8/190
70	9,44	52,8/240
95	11	63,8/290
120	12,36	74,8/340
150	14,2	85,6/390
185	15,34	93,1/450

Важные моменты при проверке в магазине

Обращайте внимание по ГОСТ или ТУ сделан провод, ГОСТ предпочтительнее, потому что ТУ устанавливается производителем, могут быть отклонения по параметрам от стандарта.
Должна быть этикетка на упаковке и маркировка на самом кабеле
Читайте отзывы, выбирайте только проверенных производителей (о производителях см. далее ↓)

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское
Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок

Важно! Хоть это происходит не часто, но бывает попадается брак, особенно если изделие китайское

Перед покупкой обязательно смотрите описание на упаковке, обращайте внимание на диаметр сечения жилы, возьмите с собой штангенциркуль, чтобы замерить диаметр медного провода мм², подсчитайте количество проволок.

Монтаж и эксплуатация провода ПВ 3

Кабель ПУГНП

Кабель ПВ 3 (ПУГВ), благодаря хорошей гибкости, можно проложить в любых условиях. Виниловое покрытие не поддерживает горение. Одним из достоинств ПУГВ является его невосприимчивость к губительным грибкам и плесневым образованиям.

Установочный провод ПВ 3 для прокладки в условиях, когда окружающая температура ниже -150С, нужно обязательно прогревать. Это делают с помощью различного обогревательного оборудования. Если этого не сделать, то «замёрзшая» ПВХ оболочка может потрескаться, особенно на сгибах. В результате изоляция будет нарушена, и проводник придёт в негодность.

Согласно технологии укладки, монтажный провод ПВ 3 нужно устанавливать внутри оборудования, хорошо защищённого от повышенного уровня влажности и скопления конденсата. ПУГВ размещают в кабельных каналах, коробах, рукавах и внутри других защитных устройств. Также известна практика прокладки кабеля в пустотах железобетонных конструкций.

Эксплуатация проводки ПВ 3 допускается в температурном диапазоне окружающей среды от -500С до +500С. Подбор сечения жил и сила протекающего тока не должны допускать нагрев проводника выше +700С.

Условия и процесс монтажа

Существует несколько основных правил, которые необходимо соблюдать при монтаже кабеля ПВ 1. Среди них:

Относительная влажность воздуха в помещении должна быть не более 85%, поэтому такой провод лучше не использовать в бане или бассейне. Также данный кабель чувствителен к выпадению конденсата на своей оболочке;
ПВХ изоляция является самозатухающей и не поддерживает горение, поэтому данное изделие отвечает требованиям пожарной безопасности и может использоваться в общественных помещениях;
Все контакты при сращивании проводников необходимо обработать изоляционной пленкой на липкой основе. Также обязательно пометить все жилы специальными бирками, на которых указана дата монтажа, напряжение на проводнике и перечень оборудования, которое к этому контакту подключено;
Запрещается использовать кабель с маленьким сечением для организации магистралей с рабочим током выше расчетного. В противном случае медная жила будет нагреваться, что приведет к короткому замыканию;
Для формирования нескольких проводов в единую конструкцию нужно использовать специальные монтажные хомуты, которые надежно фиксируют жилы между собой и не дают распадаться магистрали;
При прокладке ПВ 1 внутри кабельного канала из гофрированной трубы для беспрепятственного прохождения жилы лучше заклеить конец ПВХ изолентой, что устранит заусенцы на медной проволоке;
Все работы с электротехническими устройствами должны проводиться только с соблюдением правил безопасности в специальном диэлектрическом костюме.

Таким образом, обладая достаточными знаниями о технических характеристиках кабеля ПВ 1, его назначении и способах монтажа, можно самостоятельно определить тип кабельной продукции, рассчитать его мощность и соответствие планируемому проекту.

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Благодаря большому количеству токопроводящих проволок в сечении проводника, ПВ-3 (ПУгВ) хорошо зарекомендовали себя в подвижных элементах электроустановок, особенно там, где требуется повышенная гибкость, свое применение получили буквально везде:

в быту – при прокладке в квартире, доме, гараже, использование в качестве переносных и временных соединений, удлинителей (переносок), заземления
в промышленности – спец. оборудование, подвижные потребители в цехах, мощные потребители тока, в наружной прокладке пвз особенно хороши в использовании
для линий электропередач – с частотой до 400Гц, линиях связи
для аудио систем – например, в качестве силовых проводов для автозвука в машину. Для таких целей хорошо подойдут провода сечением 1х25мм², 50мм², 70мм² в зависимости от мощности установки. При правильном подборе сечения, можно получить качественную и стабильную акустическую систему. Провод компании зендз (zendz) или Pride площадью 50мм² способен передать аж до 290А тока, что уж говорить о 70мм². Учтите, чтобы без потерь и помех передать такой мощный ток, концы провода необходимо обжать наконечниками (гильзовать) – подробнее.

ПВ 3 для звука в машину 50мм2

Расшифровка и конструкция провода ПуГВ

Для того чтоб разобраться что собой представляет ПуГВ давайте детально разберем расшифровку его названия. А затем попробуем разобраться в особенностях его конструкции и разновидностях.

Расшифровка маркировки провода ПуГВ

Начнем наш анализ с расшифровки названия. Ведь как бы то не было именно в ней скрыты основные параметры провода. И понимание этой аббревиатуры уже должно дать нам понимание о конструкции провода.

Расшифровка маркировки проводов

Итак:

Первые символу у нас «Пу». Они означают, что перед нами провод установочный. Раньше провода делили на установочные и монтажные. Монтажными называли менее гибкие провода, а установочными более гибкие. Существовали и другие отличия, но это основные. Теперь же все провода решили называть установочными.

Классы гибкости проводов

Но гибкость то провода определять все равно необходимо. Поэтому решили ввести символ «Г», который указывает на то, что провод гибкий. Если этого символа нет, то это значит, что провод не относится к гибким. Символ «Г» присваивается всем проводам, относящимся к пятому классу гибкости по ГОСТ22483 – 2012.
Последним символов является «В», который говорит о типе изоляции. В нашем случае это изоляция из винила или как его правильнее называть поливинилхлорида. Кроме этого в аббревиатуре может содержаться еще одна буква «В». Она говорит о наличие оболочки и указывает на материал этой оболочки. Но это провод уже другого типа.
Последним символом, который может быть в аббревиатуре, это показатель пожарной безопасности провода. Причем если этой аббревиатуры нет, значит кабель не распространяет горения при одиночной прокладке. Если стоит символ «нг» значит провод не распространяет горения при групповой прокладке.

Кроме того, для проводов с обозначением «нг» ГОСТ предполагает возможность наличия еще некоторых символов. Так «LSLTx» говорит о пониженном пыле и газовыделении при горении.

Символ «HF» говорит о том, что кабель при горении не выделяет коррозийно-активных газообразных веществ. Ну а символ «HFLTx» демонстрирует, что провод при горении выделяет мало пыли, газа и коррозийно-активных веществ.

Различные сечения проводов ПуГВ

После аббревиатуры обычно указываются цифры. Обычно это одно число от 0,5 до 240. Оно указывает сечение токоведущей части провода. И лишь в редком случае можно встретить символы «1х1» или тому подобные, в которых первая цифра указывает количество жил, а вторая сечение токоведущей части провода.

Конструкция провода ПуГВ

Теперь можно поговорить и о конструкции самого провода. Как мы уже упомянули выше провода ПуГВ являются одножильными и благодаря этому их конструкция достаточно проста.

Итак:

Прежде всего это проводник, который состоит из нескольких медных проволок. Скрученные между собой отдельные проволоки меньшего сечения позволяют даже при большом суммарном сечении обеспечить должную гибкость провода.
Количество этих отдельных проволок зависит от сечения кабеля. Так для проводов сечением от 0,5 мм2 до 35 мм2 минимальное число проволок составляет 7 штук. Но обычно для больших диаметров их больше и определяется их количество техническими регламентами каждого отдельного производителя.
Для проводов сечением от 50 мм2 до 95 мм2 инструкция предусматривает использование не менее чем 19 проволок. А для проводов большего сечения 37 проволок.
Но это минимальное значение. Действительное же значение можно узнать исходя из сечения каждой отдельной проволоки. Ведь здесь достаточно логично, что чем меньше сечение каждой отдельной проволоки, тем большее их число потребуется дабы набрать требуемое номинальное сечение провода.
И тут нам на помощь вновь приходят стандарты. Так для провода сечением 0,5 мм2 сечение каждой отдельной проволоки должно быть не более 0,21 мм2. Для провода сечением в 10 мм2 это значение уже должно быть не более 0,41 мм2, а для провода в 240 мм2 будет равно 0,51 мм2.

Сечение отдельных проволок жилы проводов ПуГВ

Кроме непосредственно проводника каждый провод обязательно имеет изоляцию. И тут то же вполне логично, что чем больше сечение провода, тем толще должна быть его изоляция.
И тут нам на помощь вновь приходят стандарты. Они нормируют номинальную толщину изоляции, ее минимальное значение и максимальный наружный размер провода. Более детально с этими значениями вы можете познакомится на фото ниже.

Номинальные размеры толщины изоляции проводов ПуГВ

Ну и к последнему аспекту касающемуся конструкции провода можно отнести его окраску. Вообще данный параметр не нормируется и провод может иметь сплошную окраску в любой цвет. Лишь для проводов тропического исполнения не рекомендуют применять натуральные цвета. В остальных же случаях данный аспект оговаривается с заказчиком.

характеристики, расшифровка маркировки и область применения

Различные провода и кабеля активно используются в технике и в быту. Если требуется провести электропроводку на участках с неровностями, то при выборе проводника следует обращать внимание на гибкость. В такой ситуации можно ориентироваться на ПВ 3 1х25. Однако значение имеют и другие характеристики провода. Только познакомившись с ними, можно понять, почему этот провод пользуется такой большой популярностью.

Расшифровка названия
Конструктивные особенности
Основные характеристики
- Механические свойства
- Электрические показатели
Рекомендации по выбору

Расшифровка названия

Людям, профессия которых связана с электричеством, важно разбираться в маркировке кабельно-проводниковой продукции. В названии этих изделий указана важная информация.

Обозначение провода ПВ 3 1х25 расшифровывается следующим образом:

П — провод.
В — материал изоляционного слоя, в этом случае винил.
3 — класс гибкости.
1 — одножильный.
25 — сечение токоведущей жилы в мм².

Однако в 2010 году был принят новый стандарт, и обозначение проводников изменилось. Сегодня марка ПВ официально не существует, и вместо этой маркировки используется ПуГВ.

Таким образом, новое название обозначает следующее:

Пу — провод установочный.
Г — гибкий.
В — винил.

В соответствии с новым ГОСТ в качестве первых литер может использоваться еще лишь один вариант — Ку. Это говорит о том, что проводник является кабелем.

Если же провод не отличается высокой гибкостью, то в его обозначении литера «Г» отсутствует. Что касается обозначения 1Х25, то здесь изменений нет, и такая надпись говорит о количестве токоведущих жил и их поперечном сечении.

Конструктивные особенности

Согласно маркировке, этот проводник имеет одну токоведущую жилу. Она изготовлена из нескольких скрученных между собой медных проволочек. Токоведущая жила, поперечное сечение которой находится в диапазоне 0,5−35 мм², состоит минимум из семи проволок. Гибкость проводника зависит от диаметра каждого отдельного элемента. Для обеспечения соответствующего показателя гибкости размер этих проволочек не превышает 0,79 мм. Применение более тонких элементов позволит увеличить класс проводника.

Не менее важным элементом конструкции любого кабеля и провода является изоляционный слой. Здесь все довольно просто, и в зависимости от поперечного сечения проводника толщина изоляции регламентируется соответствующим стандартом. Также ГОСТ допускает наличие двухслойного защитного покрытия. При этом толщина первого слоя составляет минимум 70% от общей толщины всей изоляции. Кроме этого, стандартом регламентируется и расцветка проводников, которая может быть изменена в соответствии с желанием заказчика.

Основные характеристики

Каждый проводник обладает уникальными характеристиками. Их можно разделить на две группы — электрические и механические. Каждая из этих групп должна рассматриваться отдельно.

Механические свойства

Здесь следует отметить не только физико-механические показатели провода, но и несколько других характеристик. Одним из главных показателей является гибкость. В соответствии с маркировкой ПВ 3 является гибким проводником. Максимальный радиус его изгиба составляет минимум 10 наружных диаметров. Об этом следует помнить во время создания электрических трасс.

Не менее важной характеристикой любого кабеля и провода является диапазон рабочих температур. Для рассматриваемого изделия он составляет от -50 до 70 градусов. Однако монтаж проводника можно проводить только при температуре окружающей среды от -15 до 35 градусов.

Следующий важный параметр — негорючесть проводника. Некоторые провода не только не поддерживают горение, но даже являются самозатухающими. Вполне очевидно, что стоимость такой продукции существенно выше в сравнении с обычной.

Также следует отметить и срок эксплуатации проводника ПВ 3. Этот показатель составляет 15 лет, но если провод не взаимодействует с воздухом или агрессивными средами, то он увеличивается.

Электрические показатели

Так как ПВ 3 является проводником, то его электрические характеристики имеют важнейшее значение, и при выборе кабеля о них следует помнить. Для любого кабеля важным параметром является сопротивление, которое зависит от температуры и поперечного сечения токоведущей жилы. В соответствии со стандартом этот показатель измеряется при температуре в 20 градусов.

При выборе проводника важно учитывать и сопротивление защитного слоя. От этого зависит, сможет ли он выдержать рабочее напряжение. На финальной стадии производства все провода подвергаются испытанию высоким напряжением. Причем условия этого теста также регламентируются соответствующим стандартом. Изделие погружается в емкость с водой и выдерживается в ней на протяжении 24 часов. После этого токоведущие жилы в течение 3 часов подвергаются воздействию напряжения в 2500 В.

желто-зеленый, отличия от ПУГБ, сечение и маркировка

Содержание статьи:

Особенности конструкции и расшифровка маркировки
Технические характеристики
Область применения
Отличия ПВ-3 от ПуГВ
Условия прокладки проводов
Чек покупки

Провод марки ПВ-3 сечением 6 мм считается универсальным решением для соединения силовых агрегатов и приборов, а также для организации линий заземления. Чтобы не перепутать эти связи между собой, предусмотрено цветовое отличие. Преимуществом, которым обладает провод ПВ-3 1х6, является повышенная гибкость, что облегчает монтаж в труднодоступных местах.

Особенности конструкции и расшифровка маркировки

Провода ПВ3 различных сечений

Провод ПВ-3 представляет собой неразъемную конструкцию из многопроволочной медной жилы и изоляции из поливинилхлорида. В то же время ГОСТ допускает однопроволочную конструкцию, но в магазинах она не встречается из-за ряда недостатков, среди которых малая гибкость и повышенная хрупкость.

Маркировка:

П — проволока;
Б — Изоляция ПВХ;
3 — класс гибкости жилы из медной проволоки.

Утеплитель может быть как однотонным, так и двухцветным. Распространенной формой смешанных цветов является желто-зеленый. Так маркируются провода, предназначенные для организации контуров заземления. Благодаря многопроволочной структуре жилы изделие обладает высокой проводимостью.

Технические характеристики

Расшифровка наименования провода ПВ3

Желто-зеленый провод ПВ-3 1х6 имеет достаточную износостойкость для использования в экстремальных условиях. Его изоляция способна выдерживать температуру от -60 до +70 градусов Цельсия. Он невосприимчив к пару или конденсату.

Поливинилхлорид, из которого изготовлена изоляция, не подвержен образованию плесени. Он не горит, а плавится, что позволяет избежать возгорания при превышении допустимой нагрузки и перегрева активной зоны. Достоинствами утеплителя являются прочность, долговечность и непривлекательность для грызунов. Стандартный срок службы 15 лет, после чего свойства провода могут измениться в худшую сторону, и его необходимо заменить.

С сечением жилы 6 кв. мм ПВ-3 выдерживает ток до 46 А, если прокладывать отдельно, и до 35 А, если рядом четыре жилы. Вес одного метра такого провода сечением 6 мм2 составляет 0,07 кг.

Сердечник изготовлен только из меди. По ГОСТ использование биметаллических жил недопустимо.

Область применения

Провод может применяться при монтаже квартирной электропроводки

ПВ-3 может применяться при организации бытовых и промышленных электрических сетей. Его универсальность и неприхотливость позволяют использовать его при монтаже квартирной электропроводки, заводских коммуникаций, для подключения электрооборудования в гараже и т. д. Стойкость к пару, влаге и конденсату позволяет использовать этот провод в банях, саунах и других помещениях. с высокой температурой и влажностью.

Двойная изоляция предусматривает применение провода ПВ3 1х25 при прокладке сетей напряжением до 1000 В только внутри помещений. Он не способен получать тепло от медного сердечника, поэтому вероятность его расплавления при перегрузке стремится к нулю. Его недостатком является отсутствие устойчивости к прямым солнечным лучам, поэтому установка на улице запрещена.

Отдельно стоит отметить возможность использования проводов при сборке электрошкафов. Его гибкость и устойчивость к температурным воздействиям как нельзя лучше подходят для создания коротких перемычек между силовыми блоками. При этом концы обязательно должны быть обжаты с использованием соответствующего сечения наконечников во избежание нагрева жилы в месте контакта. При использовании зажимных соединений клеммы закольцовываются на концах провода.

Отличия ПВ-3 от ПуГВ

Расшифровка наименования провода ПуГВ

Маркировки отличаются друг от друга только тем, что описано в разных ГОСТах, один из которых устарел. Поэтому ПВ-3 и ПуГВ — это один и тот же провод с разными названиями. Первый описан в ГОСТ 6323-79, который уже упразднен. На смену ему пришел второй, его характеристики включены в ГОСТ Р 53768-2010. Основным отличием провода ПуГВ от ПВ-3 можно считать более высокий класс гибкости (пятый), появившийся в новом ПуГВ. В магазинах ПВ-3 встречается реже, в связи с тем, что больше не производится предприятиями.

С выпуском ПуГВ в состав утеплителя вносятся изменения, повышающие его надежность. В новой модификации появились дополнительные компоненты, имеющие резкий химический запах, отпугивающий крыс и мышей.

ПВХ получил дополнительную стойкость к истиранию, что позволяет использовать эту проволоку в некоторых подвижных конструкциях кратковременного использования.

Условия прокладки проводов

Учитывая универсальность ПВ-3, сложно говорить о каких-либо ограничениях при его монтаже. Его следует использовать в стационарных системах, так как постоянное движение и изгиб могут повредить медную жилу. Прокладка может осуществляться в специальных кабель-каналах, рукавах, лотках и штробах. Сгибается до 90 градусов допускается с радиусом 5d. При монтаже нескольких проводов ПВ-3 сечением 6 мм2 максимально допустимый ток одновременно снижается. Этот момент следует учитывать при проектировании коммуникаций.

Провод можно использовать для организации временных сетей без дополнительной внешней защиты. При этом его необходимо закрепить скобами или клипсами к неподвижным частям оборудования или стене. Длительная работа в таком режиме может привести к повреждению изоляции и нарушению ее свойств, в результате чего возможен пробой.

Чек покупки

Сертификат соответствия

Наводнение рынка поддельной кабельной продукцией заставляет тщательно проверять провода ПВ-3 перед покупкой. Чтобы купить качественный товар, нужно следовать нескольким простым советам:

Выбирайте товары, имеющие маркировку по соответствующему ГОСТу, а не ТУ. Производители стремятся подстроить под себя технические условия с целью снижения себестоимости, и выпускают продукцию, не соответствующую стандартам.
Информация, напечатанная на изоляции, должна полностью соответствовать информации, содержащейся на бирке ячейки. При наличии несоответствий товар может быть контрафактным или не соответствующим ГОСТу.
Сечение необходимо проверять штангенциркулем, так как некоторые производители намеренно выпускают «усеченный» провод.
Продавец должен предоставить сертификат соответствия, в котором будет указана информация о проверке провода на пробой, а также сопротивление жилы.

При желании можно дополнительно проверить сопротивление с помощью высокоточного омметра. Зная длину провода, определить соответствие заявленным характеристикам не составит труда.

Провод ПВ-3: технические характеристики, сечения, применение

Провод ПВ-3 представляет собой силовую медную жилу с изоляцией из поливинилхлорида. Область применения устройства обширна: с его помощью соединяют электрические механизмы и приборы, прокладывают силовые и осветительные сети. Его отличие от ПВ-1 – гибкость. Проводник имеет повышенную гибкость и способен выдерживать всевозможные изгибы и повороты, при этом ПВ-1 имеет самый низкий класс гибкости. В этой статье мы рассмотрим технические характеристики провода ПВ-3.

Конструктивные особенности
основные параметры
Область применения
Что еще важно знать?

Особенности конструкции

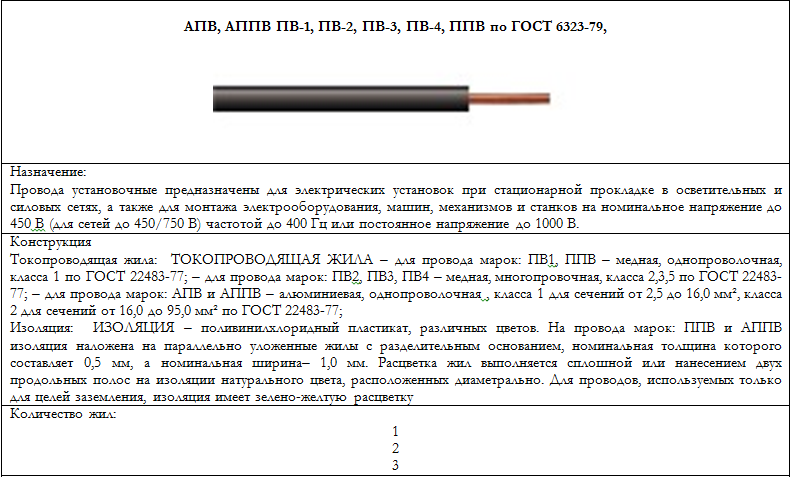

Провод монтажно-установочный ПВ-3 (на фото ниже) имеет одну медную жилу. Обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие обладает хорошей токопроводящей способностью.

Расшифровка маркировки ПВ-3 следующая: буква П говорит о том, что это сам провод, Б говорит о том, что изоляция выполнена из поливинилхлорида, а цифра 3 обозначает класс гибкости жилы.

В конструкцию устройства входят такие элементы:

Сердечник, пропускающий ток. По ГОСТ 22483 это однопроволочная или многопроволочная жила из меди.
. Окрашивание выполняется либо сплошным, либо на натуральный утеплитель наносятся две продольные полосы. Если для заземления используется ПВ-3, то его цветовая маркировка будет желто-зеленой.

основные параметры

В технических характеристиках указано, что провод ПВ-3 устойчив к воздействию влаги, конденсата, пара. Поскольку диапазон рабочих температур составляет от +60 до -70°С, его используют в экстремальных условиях, прокладывают в банях и санузлах.

Проволока отлично борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают определенное преимущество продукта перед другими. Например, провод ПВ-3 не горит, а просто плавится. Изоляционная оболочка плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.

Провод ПВ-3 часто используется в качестве заземлителя кабеля, его наружный диаметр выбирается в соответствии с требованиями и требованиями ПУЭ. Срок службы изделия до 15 лет. Продается мотками, максимальная длина которых 100 метров.

На фото ниже представлены другие технические характеристики ПВ-3 и таблица разрезов:

Наружный диаметр, сопротивление изоляции и масса 1 км провода:

Допустимые токи:

Технические характеристики указывают на то, что основное отличие продукта от других марок заключается в теплоизоляционном материале. Поливинилхлорид (ПВХ) является достаточно долговечным покрытием. Грызунов сложно грызть, а отпугивает специфический запах, что делается добавлением специального компонента.

Кстати, основные производители провода ПВ-3 популярны по всей стране. К ним относятся Московский завод «Москабельмет», ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Кабельный Альянс».

Область применения

Где используется проводник? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений жил и простые технические характеристики, его применяют практически во всех сферах производства и промышленности: формирование индивидуальной электросети, монтаж электропроводки в квартире, подключение электропроводки бытовая техника и многое другое.

Области применения товара можно разделить на следующие разделы:

системы связи;
жилых, нежилых и производственных помещений;
как внутри помещений, так и снаружи.

Двойной слой изоляции обеспечивает максимальную безопасность. Изоляция изготовлена из специального передового пластика ПВХ, который не способен нагреваться от тока. Благодаря этому его используют в высоковольтном производстве. Кроме того, материал в своем составе имеет особое вещество, сводящее к минимуму вероятность пригорания.

Что еще важно знать?

Многие электрики задаются вопросом, чем отличается провод ПВ-3 от ПуГВ. Простой ответ — то же самое, разница только в ГОСТе, по которому изготовлен проводник. Дело в том, что ранее действовал ГОСТ 6323-79, а сегодня он снят с производства и введен ГОСТ Р 53768-2010, а также ТУ 16-705.501-2010, согласно которым старый ПВ-3 был заменен на ПуГВ. Технические характеристики также претерпели небольшое изменение, класс гибкости ПуГВ стал выше (5), поэтому проводник более гибкий. В остальном параметры не изменились.

Напоследок рекомендуем посмотреть видео, в котором представлен обзор данной марки кабельной продукции:

Вот мы и рассмотрели область применения, расшифровку маркировки и технические характеристики провода ПВ-3. Надеемся, предоставленное описание было для вас полезным!

Будет полезно прочитать:

Как сделать заземление в доме
кг
Кабель для подключения дома к сети

Опубликовано: 02.12.2016 Обновлено: 30.07.2018 3 комментария

желто-зеленый, отличия от ПУГВ, сечение и маркировка

Провод марки ПВ-3 сечением 6 мм считается универсальным решением как для соединения силовых агрегатов и приборов, так и для организации линий заземления. Чтобы не перепутать эти связи между собой, предусмотрено цветовое отличие. Преимуществом провода ПВ-3 1х6 является повышенная гибкость, что облегчает монтаж в труднодоступных местах.

Содержание

Конструктивные особенности и расшифровка маркировки
Технические характеристики
Область применения
Отличия ПВ-3 от ПГВ
Условия прокладки проводов
Проверка при покупке

Особенности конструкции и расшифровка маркировки

Провода ПВ3 различного сечения

Провод ПВ-3 неразъемный конструкция из многожильного медного сердечника и изоляции из поливинилхлорида. В то же время ГОСТ допускает однопроволочную конструкцию, но в магазинах она не встречается из-за ряда недостатков, среди которых малая гибкость и повышенная хрупкость.

Маркировка:

П — проволока;
Б — изоляция ПВХ;
3 — класс гибкости медной жилы провода.

Изоляция может быть как одноцветной, так и двухцветной. Распространенный тип смешанного цвета – желто-зеленый. Так маркируются провода для организации контуров заземления. Благодаря многопроволочной структуре сердечника изделие обладает высокой проводимостью.

Технические характеристики

Расшифровка наименования провода ПВ3

Желто-зеленый провод ПВ-3 1х6 имеет достаточную прочность для использования в экстремальных условиях. Его изоляция способна выдерживать температуру от -60 до +70 градусов Цельсия. Он невосприимчив к пару или конденсату.

Поливинилхлорид, из которого изготовлена изоляция, не подвержен образованию плесени. Он не горит, а плавится, что позволяет избежать возгорания при превышении допустимой нагрузки и перегреве активной зоны. Преимуществами утеплителя являются прочность, долговечность и непривлекательность для грызунов. Стандартный срок службы 15 лет, после чего свойства провода могут измениться в худшую сторону, и его необходимо заменить.

С поперечным сечением жилы 6 кв.мм. ПВ-3 выдерживает ток до 46 А, если прокладывать отдельно, и до 35 А, если рядом четыре жилы. Вес одного метра такого провода сечением 6 мм2 составляет 0,07 кг.

Сердечник изготовлен только из меди. По ГОСТ использование биметаллических жил недопустимо.

Область применения

Провод может применяться для монтажа квартирной электропроводки

ПВ-3 может применяться при организации бытовых и промышленных электрических сетей. Его универсальность и неприхотливость позволяют использовать его при монтаже квартирной электропроводки, заводских коммуникаций, для подключения электрооборудования в гараже и т. д. Стойкость к пару, влаге и конденсату позволяет использовать этот провод в банях, саунах и других помещениях с высокая температура и влажность.

Отдельно стоит отметить возможность использования проволоки при сборке электрошкафов. Его гибкость и термостойкость как нельзя лучше подходят для создания коротких перемычек между силовыми блоками. При этом концы необходимо обжать с помощью наконечников, соответствующих сечению, во избежание нагрева жилы в месте контакта. При использовании зажимных соединений на концах провода устанавливаются шлейфовые клеммы.

Отличия ПВ-3 от ПГВ

Расшифровка названия провода ПГВ

Маркировки отличаются друг от друга только тем, что описаны в разных ГОСТах, один из которых устарел. Поэтому ПВ-3 и ПуГВ — это один и тот же провод с разными названиями. Первый описан в ГОСТ 6323-79, который уже упразднен. Его заменил второй, его характеристики включены в ГОСТ Р 53768-2010. Основным отличием провода ПГВ от ПВ-3 можно считать более высокий класс гибкости (пятый), появившийся в новом ПГВ. В магазинах ПВ-3 встречается все реже, в связи с тем, что предприятиями он уже не выпускается.

При выпуске ПГВ в состав изоляции вносятся изменения, повышающие ее надежность. В новой модификации появились дополнительные компоненты, имеющие резкий химический запах, отпугивающий крыс и мышей.

Условия прокладки провода

Учитывая универсальность ПВ-3, трудно говорить о каких-либо ограничениях при его монтаже. Его необходимо использовать в стационарных установках, так как постоянное движение и изгиб могут повредить медный проводник. Укладка может осуществляться в специальные кабель-каналы, гильзы, лотки и пазы. Сгибается до 90 градусов допускается с радиусом 5d. При монтаже нескольких проводов ПВ-3 сечением 6 мм2 максимально допустимый ток одновременно снижается. Этот момент следует учитывать при проектировании коммуникаций.

Провод можно использовать для организации временных сетей без дополнительной внешней защиты. При этом он должен быть закреплен скобами или клипсами к неподвижным частям оборудования или стене. Длительная работа в таком режиме может привести к повреждению изоляции и нарушению ее свойств, в результате чего возможен пробой.

Проверка при покупке

Сертификат соответствия на провод

Выбирайте товары, которые имеют маркировку с указанием соответствующего ГОСТа, а не ТУ. Производители стремятся адаптировать спецификации, чтобы снизить затраты и выпускать продукты, не соответствующие стандартам.
Информация, напечатанная на изоляции, должна точно совпадать с информацией на этикетке катушки. При наличии несоответствий продукция может быть контрафактной или не соответствующей ГОСТу.
Сечение необходимо проверять штангенциркулем, так как некоторые производители намеренно выпускают «усеченный» провод.
Продавец обязан предоставить сертификат соответствия, в котором будут указаны сведения об испытании провода на пробой, а также на сопротивление жилы.

При желании можно дополнительно проверить сопротивление высокоточным омметром. Зная длину провода, определить соответствие заявленным характеристикам не составит труда.

Провод одножильный медный ПВ-3, ПВ-3нг, ПВ-3нгд

Провод установочный монтажный ПВ-3 имеет одну медную жилу. Обладает высокой прочностью и гибкостью. Благодаря тому, что жила многопроволочная, изделие имеет хорошую проводимость.
Номенклатурный ряд имеет другое сечение в ПВ-3 – 1х0,5, 1х0,75, 1х1, 1х1,5, 1х2, 1х2,5, 1х3, 1х4, 1х6, 1х8, 1х10, 1х35, 1х50, 1х70, 1х95 цена провода зависит от пересечения.

Конструкция:
Провод ПВ3 одножильный. В качестве токоведущих частей используется провод из меди.
Для того, чтобы провод был гибким, каждый проводник сделан из нескольких скрученных вместе проводов. Так провода сечением от 0,5 до 35 мм2 изготавливают не менее чем из 7 отдельных жил.
Чем меньше поперечное сечение каждого отдельного провода, тем выше гибкость проводов.
Класс гибкости может варьироваться в зависимости от поперечного сечения каждой отдельной жилы. Например, проволока диаметром не более 0,79мм можно использовать для проводов ПВ 3.
В этом случае провод будет иметь 3 класс гибкости. Если используется провод диаметром не более 0,53 мм, характеристики такого провода позволяют отнести его к 4 классу гибкости.
А вот для проводов сечением в 50 – 95 мм2 сечение каждого отдельного провода должно быть не более значений, указанных в ДСТУ для третьего класса.
Кстати, количество этих проводов должно быть не менее 16 штук.
Цвет провода. Основные цвета белый, черный, синий, красный, желто-зеленый, желтый, но по желанию заказчика может быть выполнен любой цвет поверхности утеплителя.
Внимание! При двухцветной окраске провода на любом участке изоляции длиной 15 мм соотношение цветов должно быть в пределах 30 – 70 %.

Одной из основных механических характеристик любой проволоки является способность ее сгибать. Это особенно верно для PV3, который представляет собой гибкий провод. Допустимый угол изгиба напрямую зависит от диаметра проволоки, поэтому везде указывается исходя из этого параметра.
Для PV3 допустимый радиус изгиба составляет не менее десяти его наружных диаметров. Этот параметр проверяется при вводе в эксплуатацию и периодически в процессе эксплуатации.
Одним из важных параметров является диапазон рабочих температур проволоки. Для PV3 это – 50⁰С – +70⁰С. Важно отметить, что монтаж провода можно проводить только в пределах температуры не ниже -15⁰С.
Также достаточно важным свойством, в исполнении «нг» является не горючесть кабеля. При этом некоторые изделия могут не только иметь класс, не поддерживающий горение, но и относиться к проводам с пониженным дымо- и газовыделением, например, цена ПВ-3нгд несколько выше обычной.
Срок службы такой проволоки 15 лет. В этом случае, если провод не контактирует с агрессивными средами и не имеет контакта с внешней средой, срок его службы может быть продлен.
Еще одной важной электрической характеристикой является сопротивление изоляции провода. Он должен выдерживать рабочее напряжение в течение длительного времени. Для этого изоляция подвергается высоковольтным испытаниям. Изоляция провода ПВХ
в исполнении «нг» не воспламеняется, а в исполнении «нгд» во время пожара также не распространяет ядовитый дым. Эти изделия отлично работают в обычных условиях, просты в монтаже, не боятся агрессивной среды.

Расшифровка провода ПВ-3:
Буква «П» в аббревиатуре говорит о том, что данная жила является проводом.
Вторая буква указывает на изоляционный материал. В нашем конкретном случае это «В», что означает винил или как его еще называют поливинилхлорид, т.е. ПВХ.
Цифра 3 на конце указывает на класс гибкости проволоки. Всего 6 классов. И чем меньше цифра, тем менее гибкая проволока.
обозначение «нг» — указывает на то, что этот провод не распространяет горение, а «нгд» не только не распространяет горение, но и имеет низкое дымо- и газовыделение при пожаре.

Заявка:
Где используется этот провод? Благодаря тому, что ПВ-3 имеет широкий диапазон сечений и простые технические характеристики, его применяют практически во всех областях производства и промышленности: формирование индивидуальной электросети, монтаж электропроводки в квартире, подключение приборов и более.

Области применения продукта можно разделить на следующие разделы:
системы связи;
жилых, нежилых и производственных помещений;
электропроводка как внутри помещений, так и снаружи.

Кабель ПВ-3 используется при проведении монтажных и пусконаладочных работ в оборудовании и установках, работающих на электрическом токе, в сетях с напряжением до 450 вольт и частотой электрического тока до 400 Гц. Если кабель используется на постоянном токе, напряжение ограничивается 1000 вольт.

Высокая гибкость кабеля является большим преимуществом при прокладке и использовании его в сетях освещения, как в промышленности, так и в быту. В случае перегрева или пожара изоляция кабеля не горит, а самозатухает, все благодаря особому составу ингредиентов оболочки. Этот состав защищает кабель от плесени и вибрации.

В промышленности, сельском хозяйстве и в быту возникают самые различные ситуации и конструкции, когда необходима повышенная гибкость троса. В этом случае выберите PV-3. При необходимости прокладки в различных распределительных щитах, металлических шкафах и различных пультах, откуда управление подключается к подключаемому оборудованию, машинам и т. д. Используйте всевозможные строительные конструкции, лотки, трубы из металла или пластмассы, монтажные коробки или лотки в цепи освещения; бетонные, металлические, пластиковые ящики, лотки или трубы, расположенные на земле. При прокладке кабеля ПВ-3 в среде с температурой ниже минус 15 град. Цельсия, кабель необходимо нагревать во избежание механических повреждений, особенно на изгибах. Прокладка кабеля ПВ-3 должна быть защищена от возможного образования конденсата или влаги.

Основы электромонтажа солнечных панелей: как натянуть солнечные панели

Содержание

Ключевые термины, связанные с электротехникой, которые необходимо понимать при подключении солнечных панелей
Основные понятия проводки солнечных батарей (также называемой натяжкой)
Информация, необходимая при определении способа крепления солнечных панелей
Основные правила натяжения солнечных панелей
Изучение других вариантов
Основные выводы

Проводка солнечных панелей (также известная как натяжка) и способ соединения солнечных панелей вместе являются фундаментальной темой для любого установщика солнечных батарей. Важно понимать, как различные конфигурации струн влияют на напряжение, ток и мощность солнечной батареи, чтобы вы могли выбрать подходящий инвертор для батареи и убедиться, что система будет работать эффективно.

Ставки высоки. Если напряжение вашего массива превышает максимальное значение инвертора, производство будет ограничено тем, что инвертор может выдать (и в зависимости от степени, срок службы инвертора может быть сокращен). Если напряжение массива слишком низкое для выбранного вами инвертора, система также будет недостаточно производительной, потому что инвертор не будет работать, пока не будет достигнуто его «начальное напряжение». Это также может произойти, если вы не учли, как тень повлияет на напряжение системы в течение дня.

К счастью, современное программное обеспечение для солнечных батарей может справиться с этой сложностью за вас. Например, функция автостроки Aurora автоматически сообщит вам, приемлема ли длина вашей строки, или даже настроит систему для вас. Если вы ищете надежный и простой способ наметить конфигурацию вашей солнечной батареи, функция автонастройки Aurora позволит вам виртуально связать солнечные панели.

Нажмите здесь или на изображение ниже, чтобы получить бесплатную демонстрацию и посмотреть, как Aurora может нанизывать панели для вас.

Тем не менее, профессионалу в области солнечной энергетики важно понимать правила, определяющие размер струн. Проводка солнечных панелей — сложная тема, и мы не будем вдаваться во все подробности в этой статье, но если вы новичок в отрасли и только изучаете принципы проектирования солнечных батарей или хотите освежить знания, мы надеемся, что этот учебник для начинающих содержит полезный обзор некоторых ключевых понятий.

В этой статье мы рассмотрим основные принципы встраивания систем с инвертором в гирлянду и как определить, сколько солнечных панелей должно быть в гирлянде. Мы также рассматриваем различные варианты натяжения, такие как последовательное и параллельное соединение солнечных панелей.

Ключевые электрические термины для подключения солнечных панелей

Чтобы понять правила подключения солнечных панелей, необходимо понять несколько ключевых электрических терминов, в частности, напряжение, ток и мощность, и то, как они связаны друг с другом. .
Чтобы понять эти понятия, можно провести аналогию с электричеством, как с водой в баке. Чтобы расширить аналогию, более высокий уровень воды подобен более высокому напряжению — существует больше возможностей для того, чтобы что-то произошло (ток или поток воды), как показано ниже.

Что такое напряжение?

Напряжение, обозначаемое аббревиатурой V и измеряемое в вольтах, определяется как разница в электрическом заряде между двумя точками цепи. Именно эта разница в заряде заставляет электричество течь. Напряжение является мерой потенциальной энергии или потенциального количества энергии, которое может быть высвобождено.

В солнечной батарее на напряжение влияет ряд факторов. Во-первых, это количество солнечного света (освещенность) массива. Как вы можете предположить, чем больше излучение на панелях, тем выше будет напряжение.

Температура также влияет на напряжение. По мере повышения температуры уменьшается количество энергии, вырабатываемой панелью (более подробное обсуждение этого вопроса см. в нашем обсуждении Температурных коэффициентов). В холодный солнечный день напряжение солнечной батареи может быть намного выше нормы, а в очень жаркий день напряжение может быть значительно снижено.

Что такое электрический ток?

Электрический ток (обозначаемый буквой «I» в уравнениях) определяется как скорость, с которой протекает заряд.

В приведенном выше примере вода, вытекающая из резервуара по трубе, сравнима с током в электрической цепи. Электрический ток измеряется в амперах (сокращенно от ампер).

Что такое электроэнергия?

Мощность (P) — скорость передачи энергии. Это эквивалентно умножению напряжения на ток (V*I = P) и измеряется в ваттах (Вт). В солнечных фотоэлектрических системах важная функция инвертора — в дополнение к преобразованию мощности постоянного тока от солнечной батареи в мощность переменного тока для использования дома и в сети — заключается в максимизации выходной мощности батареи путем изменения тока и напряжения. .

Для более подробного технического объяснения того, как ток, напряжение и мощность взаимодействуют в контексте солнечной фотоэлектрической системы, ознакомьтесь с нашей статьей об отслеживании точки максимальной мощности (MPPT).

В нем мы обсуждаем кривые ток-напряжение (IV) (диаграммы, которые показывают, как выходной ток панели зависит от выходного напряжения панели) и кривые мощность-напряжение (которые показывают, как выходная мощность панели зависит от выходного напряжения панели). Эти кривые дают представление о комбинации (комбинациях) напряжения и тока, при которой выходная мощность максимальна.

Основные принципы подключения солнечных панелей (натяжка)

Чтобы иметь функциональную солнечную фотоэлектрическую систему, вам необходимо соединить панели вместе, чтобы создать электрическую цепь, по которой будет течь ток, а также вам необходимо подключить панелей к инвертору, который будет преобразовывать мощность постоянного тока, вырабатываемую панелями, в мощность переменного тока, которую можно использовать в вашем доме и отправлять в сеть. В солнечной промышленности. Обычно это называется «натяжением», и каждая серия панелей, соединенных вместе, называется натяжкой.

В этой статье мы сосредоточимся на струнных инверторах (в отличие от микроинверторов). Каждый струнный инвертор имеет диапазон напряжений, при которых он может работать.

Рядная или параллельная натяжка

Существует несколько подходов к монтажу солнечных панелей. Одно из ключевых отличий, которое нужно понять, заключается в последовательном соединении солнечных панелей и параллельном соединении солнечных панелей. Эти различные конфигурации струн по-разному влияют на электрический ток и напряжение в цепи.

Последовательное соединение солнечных панелей

Последовательное соединение солнечных панелей включает в себя соединение каждой панели со следующей в ряд (как показано в левой части схемы выше).

Солнечные панели, как и обычная батарея, с которой вы, возможно, знакомы, имеют положительные и отрицательные клеммы. При последовательном соединении провод от плюсовой клеммы одной солнечной панели подключается к минусовой клемме следующей панели и так далее.

При последовательном соединении панелей каждая дополнительная панель увеличивает общее напряжение (В) цепочки, но ток (I) в цепочке остается прежним.

Одним из недостатков последовательного соединения является то, что заштрихованная панель может снизить ток через всю цепочку. Поскольку ток остается одинаковым во всей цепочке, ток снижается до уровня панели с самым низким током.

Параллельное соединение солнечных панелей

Параллельное соединение солнечных панелей (показано в правой части схемы выше) немного сложнее. Вместо того, чтобы соединять положительную клемму одной панели с отрицательной клеммой следующей, при параллельном соединении положительные клеммы всех панелей в цепочке подключаются к одному проводу, а все отрицательные клеммы подключаются к другому проводу.

При параллельном соединении панелей каждая дополнительная панель увеличивает ток (силу тока) цепи, однако напряжение цепи остается прежним (эквивалентно напряжению каждой панели). Из-за этого преимущество параллельного соединения заключается в том, что если одна панель сильно затенена, остальные панели могут нормально работать, и ток всей цепочки не будет уменьшен.

Информация, необходимая вам при определении того, как натянуть солнечные панели

Существует несколько важных сведений о вашем инверторе и солнечных панелях, которые вам нужны, прежде чем вы сможете определить, как натянуть вашу солнечную батарею.

Информация об инверторе

Вам необходимо ознакомиться со следующими характеристиками инвертора ( их можно найти в паспорте производителя продукта):

Максимальное входное напряжение постоянного тока (Vinput, max): максимальное напряжение инвертора можно получить
Минимальное или «пусковое» напряжение (Vinput, min): уровень напряжения, необходимый для работы инвертора.
Максимальный входной ток: сколько энергии инвертор может выдержать до отключения
Сколько у него трекеров максимальной мощности (MPPT)?

Что такое MPPT?

Как отмечалось выше, функция инверторов заключается в максимальном увеличении выходной мощности при изменении условий окружающей среды на панелях. Они делают это с помощью трекеров максимальной мощности (MPPT), которые определяют ток и напряжение, при которых мощность максимальна.

Однако для данного MPPT условия на панелях должны быть относительно постоянными, иначе эффективность будет снижена (например, различия в уровнях затемнения или ориентации панелей).

Также важно отметить, что если инвертор имеет несколько MPPT, то цепочки панелей с разными условиями могут быть подключены к отдельному MPPT.

Информация о солнечной панели

В дополнение к приведенной выше информации о выбранном вами инверторе вам также потребуются следующие данные о выбранных вами панелях:

Напряжение холостого хода (Voc): максимальное напряжение, которое панель может создать в без нагрузки
Ток короткого замыкания (Isc): ток, протекающий через элемент, когда напряжение равно нулю (хотя в этой статье мы не будем углубляться в расчеты тока)

Важно понимать, что эти значения основаны на производительности модуля в так называемых стандартных условиях тестирования (STC).

STC включает мощность излучения 1000 Вт на квадратный метр и температуру 25 градусов Цельсия (~77 градусов по Фаренгейту). Эти конкретные лабораторные условия обеспечивают согласованность испытаний, но реальные условия, в которых работает фотоэлектрическая система, могут сильно отличаться.

В результате фактические ток и напряжение панелей могут значительно отличаться от этих значений.

Вам нужно будет скорректировать свои расчеты на основе ожидаемых минимальных и максимальных температур, в которых будут установлены панели, чтобы убедиться, что длина вашей цепочки соответствует условиям, с которыми столкнется фотоэлектрическая система, как мы обсудим ниже.

Основные правила подключения солнечных панелей

1. Убедитесь, что минимальное и максимальное напряжение находятся в пределах диапазона инвертора

или , чтобы упасть ниже минимального/начального напряжения.

Убедитесь, что максимальное напряжение соответствует требованиям правил в той области, где вы разрабатываете.

В США Национальный электротехнический кодекс ограничивает максимально допустимое напряжение на уровне 600 В для большинства жилых систем. В Европе разрешены более высокие напряжения.

Совет для профессионалов: не используйте только значения STC для определения диапазона напряжения

Мы знаем, что напряжение аддитивно в последовательных цепочках, а ток аддитивен в параллельных цепочках. Таким образом, вы можете интуитивно предположить, что можете определить напряжение предлагаемой нами конструкции фотоэлектрической системы и то, попадает ли оно в рекомендуемый диапазон для инвертора, умножив напряжение панелей на число в последовательной строке. Вы также можете предположить, что можете определить ток системы, добавив ток каждой параллельной цепочки (который будет равен току панелей, умноженному на число в параллельной цепочке).

Однако, как мы обсуждали выше, поскольку значения STC отражают производительность модулей в очень специфических условиях, фактическое напряжение панелей в реальных условиях может сильно отличаться.

Таким образом, упрощенные расчеты, основанные на значениях STC, дают только первоначальную приблизительную оценку; вы должны учитывать, как напряжение системы будет меняться в зависимости от температуры, которую она может испытывать в месте, где она установлена. При более низких температурах напряжение системы может быть намного выше; при более высоких температурах она может быть намного ниже.

Чтобы гарантировать, что напряжение струны с поправкой на температуру находится в пределах окна входного напряжения инвертора , потребуется более сложная формула, подобная приведенной ниже :

Если эти уравнения выглядят как тарабарщина, не надо. Не волнуйтесь, программное обеспечение Aurora для проектирования солнечных батарей автоматически выполняет эти расчеты и предупреждает вас во время проектирования, если длина вашей струны слишком длинная или слишком короткая с учетом ожидаемой температуры на объекте. (Дополнительную информацию о натяжке в Aurora см. в этой статье Справочного центра.)

Aurora также выполняет множество других проверок, чтобы убедиться, что система будет работать должным образом и не будет нарушать нормы или спецификации оборудования — это может предотвратить дорогостоящие проблемы с производительностью. (Подробный обзор этих проверок см. на этой странице в нашем справочном центре.)

Пример неэффективных фотоэлектрических систем

Реальный пример того, почему так важно точно учитывать влияние условий окружающей среды. напряжения вашей фотоэлектрической системы, прочитайте наш анализ неэффективной системы в Собор-Сити, Калифорния. В этом случае неспособность проектировщика солнечных батарей учесть наличие тени привела к тому, что система часто падала ниже начального напряжения инвертора и, следовательно, производила значительно меньше энергии, чем прогнозировалось.

2. Убедитесь, что строки имеют одинаковые условия — или подключите цепочки с разными условиями к разным портам MPPT.

(например, одинаковый азимут/ориентация, одинаковый наклон, одинаковая освещенность), если они подключены к одному и тому же инвертору MPPT .

Несоответствие условий на струнах снизит эффективность и выходную мощность вашей солнечной системы. Для обсуждения того, почему несоответствия в затенении, ориентации или азимуте приводят к потерям выходной мощности, см. четвертую статью в нашей серии статей о потерях фотоэлектрических систем: наклон и ориентация, модификатор угла падения, условия окружающей среды и потери инвертора и отсечение.

Если вы проектируете участок, где необходимо иметь панели на разных сторонах крыши, или некоторые области массива будут получать больше тени, чем другие, вы можете сделать так, чтобы панели с разными условиями были разделены на свои собственные строки, и затем подключите эти строки к разным MPPT инвертора (при условии, что выбранный вами инвертор имеет более одного MPPT).

Это позволит инвертору обеспечить работу каждой цепочки в точке, где она производит максимальную мощность.

3. Расширенные рекомендации по оптимизации вашей конструкции

Приведенные выше правила обеспечат соответствие конфигурации вашей схемы техническим характеристикам вашего инвертора и отсутствие негативного влияния на выработку энергии системой несоответствия условий на панели.

Тем не менее, есть дополнительные факторы, которые разработчик солнечной энергии может учитывать, чтобы прийти к оптимальной конструкции (то есть конструкции, которая максимизирует выработку энергии при минимальных затратах). Эти факторы включают отсечение инвертора, использование силовой электроники на уровне модулей (MLPE) — устройств, которые включают микроинверторы и оптимизаторы постоянного тока, а также эффективность проектирования, обеспечиваемую программными инструментами.

Обрезка инвертора

Иногда имеет смысл увеличить размер солнечной батареи, которую вы подключаете к инвертору, что приводит к теоретическому максимальному напряжению, которое немного превышает максимальное значение инвертора. Это может позволить вашей системе производить больше энергии (из-за большего количества панелей), когда она ниже максимального напряжения, в обмен на уменьшенную («ограниченную») выработку в то время, когда постоянное напряжение массива превышает максимальное значение инвертора.

Если прирост производства превышает потери производства из-за ограничения инвертора, то вы можете производить больше энергии, не платя за дополнительный инвертор или инвертор с более высоким номинальным напряжением.

Конечно, это решение следует принимать с осторожностью и с четким пониманием того, сколько продукции будет сокращено по сравнению с тем, сколько дополнительной продукции будет получено в другое время.

На диаграмме системных потерь Aurora показывает, сколько энергии будет потеряно из-за ограничения, чтобы вы могли принять обоснованное решение о том, имеет ли это смысл. Для подробного объяснения инверторного ограничения и того, когда система с инверторным ограничением имеет смысл, см. нашу статью в блоге на эту тему.

Микроинверторы

Струнные инверторы — не единственный вариант инвертора. Микроинверторы, которые представляют собой инверторы, прикрепленные к каждой отдельной панели (или к паре), позволяют каждой панели работать с максимальной точкой мощности независимо от условий на других панелях. При таком расположении не нужно беспокоиться о том, чтобы панели на одной и той же цепочке находились в одинаковых условиях. Микроинверторы также могут упростить добавление дополнительных панелей в будущем.

Хотите узнать больше об основах солнечной установки? Щелкните изображение, чтобы загрузить наш комплект Solar for Homeowners.

Изучите несколько различных вариантов, чтобы найти наилучший

Как видите, существует множество соображений, когда речь идет о подключении панелей и поиске инвертора и конфигурации подключения, которые лучше всего подходят для клиента.

Вы можете не прийти к оптимальному проекту с первого раза, поэтому может быть полезно оценить несколько различных вариантов. Однако для того, чтобы это было эффективно, вам понадобится процесс, в котором вы сможете быстро оценить несколько дизайнов. Именно здесь программное обеспечение для солнечных батарей, такое как Aurora, может быть особенно ценным.

Позвольте солнечному программному обеспечению выполнить натяжку за вас

Наконец, технология , такая как Функция автоматической навязки Aurora , может сделать натяжку за вас! Он будет учитывать рассмотренные здесь соображения и предоставит вам идеальную конфигурацию струн.

Запланируйте демонстрацию, чтобы узнать, как программное обеспечение может помочь вам в проектировании ваших солнечных систем.

Ключевые выводы:

Солнечные панели можно нанизывать последовательно или параллельно — что лучше, зависит от конкретной ситуации. В общем, когда есть потенциальные проблемы с шейдингом, параллелизм — лучший вариант.
Не забудьте важную информацию, которая вам понадобится:
- Максимальное входное напряжение постоянного тока
- Пусковое напряжение
- Максимальный входной ток
- Количество MPPT
- Напряжение холостого хода
- Ток короткого замыкания
Мы не рекомендуем использовать базовые STC для расчета идеального диапазона инвертора, так как это может привести к снижению производительности систем.
Убедитесь, что строки с одинаковыми условиями подключены к одним и тем же портам MPPT (или поддерживайте одинаковые условия для всех строк).
В качестве альтернативы рассмотрите отсечение инвертора и микроинверторы.

Понимание принципов подключения солнечных панелей позволит вам обеспечить оптимальные конструкции для ваших клиентов, использующих солнечную энергию. Чтобы узнать больше о том, как работает солнечная энергия, как определить размер солнечной системы, как уменьшить потери из-за затенения и т. д., ознакомьтесь с PV Education 101: Руководство для специалистов по установке солнечной энергии.

Часто задаваемые вопросы

Вот несколько быстрых ответов на часто задаваемые вопросы об основах подключения солнечных батарей.

Какая проводка требуется для солнечных батарей?

Солнечным панелям требуется проводка, защищенная для использования вне помещений и рассчитанная на силу тока системы. В большинстве современных установок солнечных панелей используется одножильный фотоэлектрический (PV) провод калибра AWG от 10 до 12. Для подключения солнечных панелей к контроллеру заряда, инвертору и аккумулятору (в автономной системе) требуется проводка.

Солнечные панели лучше подключать последовательно или параллельно?

С точки зрения производства электроэнергии, солнечные панели лучше подключать параллельно, чем последовательно. Параллельная солнечная проводка обеспечивает более независимое производство электроэнергии между панелями, но также увеличивает первоначальные затраты системы на материалы и установку. Чтобы максимизировать производство электроэнергии без превышения номинального напряжения инвертора, в некоторых солнечных энергетических системах используется комбинация последовательного и параллельного подключения проводов. Такие технологии, как солнечные оптимизаторы и микроинверторы, также могут помочь максимизировать эффективность системы.

Сколько солнечных панелей можно подключить к моему инвертору?

Количество солнечных панелей, которые можно подключить к инвертору, определяется его номинальной мощностью. Например, если у вас есть инвертор мощностью 5000 Вт, вы можете подключить примерно 5000 Вт (или 5 кВт) солнечных панелей. Используя солнечные панели мощностью 300 Вт, вы можете подключить примерно 17 солнечных панелей (5000 Вт / 300 Вт на панель).

Можно ли подключить солнечные панели напрямую к аккумулятору?

Хотя технически ответ положительный, никогда не следует подключать солнечную панель напрямую к батарее. Поскольку солнечная энергия вырабатывается с разной интенсивностью в течение дня, контроллеры заряда (или регуляторы) изменяют энергию, чтобы ее можно было эффективно хранить в аккумуляторе. Использование контроллера заряда между солнечными панелями и аккумулятором максимизирует производительность системы и защищает аккумулятор от перезарядки, повреждений и сбоев.

Могу ли я использовать солнечные панели и инвертор без батареи?

Да, по мере совершенствования аккумуляторных технологий многие домовладельцы рассматривают аккумуляторные батареи как дополнение к своей солнечной системе. Но традиционно большинство подключенных к сети солнечных систем не имели аккумуляторных батарей. В то время как автономная фотоэлектрическая (PV) энергетическая система невозможна без аккумуляторной батареи, разрешенные профессионалами и установленные солнечные панели и инверторы безопасно производят солнечную энергию, которая распределяется по всему дому и подается в коммунальную электрическую сеть.

Понятие о потерях фотоэлектрических систем, часть 2: электропроводка, соединения и доступность системы

Одно из ключевых обещаний, которые вы должны выполнить для своих клиентов, заключается в том, что ваша солнечная установка будет производить прогнозируемое количество энергии.

Однако существует множество факторов, влияющих на производительность вашей системы — от физических характеристик выбранных вами компонентов до конструкции системы и решений по ее установке. Понимание факторов, которые могут снизить выработку энергии вашей солнечной установкой, и степени их воздействия является ключом к получению точной оценки производства.

В сегодняшней статье мы рассмотрим потери в проводке, соединении и доступности системы.

Об этой серии

В этой серии мы представляем обзор различных причин потерь энергии в солнечных фотоэлектрических системах. В каждой статье будут объясняться определенные типы системных потерь, взятые из настроек моделирования производительности Aurora, и обсуждаться, почему они влияют на производительность системы.

Пользователям Aurora в этой серии будут даны советы по повышению точности симуляции производительности путем обмена рекомендациями, основанными на исследованиях, о том, какие значения следует вводить в настройках симуляции для различных типов потерь. Хотя Aurora предоставляет значения по умолчанию для этих полей, которые подходят для большинства вариантов использования, в этой серии также будут выделены случаи, в которых вы можете захотеть использовать другие значения в зависимости от специфики вашего дизайна. (Краткую информацию о системных потерях и о том, как настроить параметры учетной записи в Aurora, см. в Справочном центре Aurora.)

Это руководство по выбору лучших значений потерь поможет вам дать вашим клиентам наиболее точную оценку того, сколько их система будет производить и сколько они могут сэкономить, перейдя на солнечную энергию.

Потери в проводке солнечной фотоэлектрической системы

Предлагаемые значения:

2% для большинства систем
1% при использовании более толстой проволоки или очень коротких отрезков

Чтобы понять потери в проводке, давайте сначала рассмотрим простые схемы.

Принцип работы фотоэлектрических цепей

Фотоэлектрические модули действуют как источник напряжения, повышающий напряжение постоянного тока на двух своих клеммах.

Последовательное соединение фотоэлектрических модулей добавляет напряжения, переводя систему на более высокое напряжение, которое обычно ограничено 600 В в США и 1000 В в ЕС. Когда система подключена к инвертору, ток начинает течь благодаря разности напряжений в системе.

Что вызывает потери в проводке фотоэлектрических модулей

В цепях несколько компонентов, включая резисторы, могут вызвать падение напряжения. Сами провода имеют небольшое внутреннее сопротивление, величина которого будет зависеть от калибра (толщины) провода, а также от его длины. Установщики могут найти компромисс между более толстым сечением провода, что снижает резистивные потери, и повышенной стоимостью.

Национальный электротехнический кодекс (NEC) определяет минимальное сечение проводов в зависимости от напряжения и силы тока, чтобы предотвратить возгорание.

Однако NEC не устанавливает ограничения на потери в проводах. Исследование NREL «Параметры производительности для систем, подключенных к сети» является широко цитируемым источником коэффициентов потерь, и они предполагают 2% потерь для проводки постоянного тока. В системах с более коротким проводом между модулями и инвертором или с более толстым проводом потери могут быть ближе к 1%.

Потери соединения PV

Предлагаемое значение: 0,5%

Что такое разъем PV?

Соединители для фотоэлектрических систем имеют множество применений в фотоэлектрических системах. Они преимущественно помогают соединять модули на последовательных цепочках. Они также соединяют модули с устройствами модульного уровня в системах, использующих микроинверторы.

Что вызывает потери подключения фотоэлектрических модулей?

Потери в соединении отражают резистивные потери в разъемах проводки и диодах. Большинство солнечных панелей содержат обходные диоды, которые позволяют другим модулям в цепочке обходить панель, которая затенена или плохо работает по другим причинам.

Эти компоненты имеют небольшое падение напряжения, вызванное внутренним сопротивлением материала и дефектами контактной поверхности. Исследование NREL показало, что потеря этих компонентов составляет 0,5%.

Обратите внимание, что хотя добавление оптимизаторов постоянного тока в массив удваивает количество подключений, дополнительные потери в соединениях учитываются в потерях компонентов оптимизатора постоянного тока.

Готовность фотоэлектрической системы

Предлагаемые значения:

3% для большинства систем
Всего 0,5 %, если ожидается, что система оповещения или O&M предотвратят простои

«Доступность системы» — это общее значение потерь. Он предназначен для регистрации событий, которые полностью выводят систему из строя, включая отключения или сбои инвертора, перебои в работе сети или другие действия, которые отключают фотоэлектрическую систему и не позволяют ей производить электроэнергию для дома. Точное время и продолжительность таких отключений невозможно предсказать, поэтому отраслевой подход заключается в том, чтобы смоделировать их как фиксированный процент потерь, распределенный по всему набору часов.

Как Aurora справляется с доступностью системы

Aurora устанавливает значение по умолчанию 3%, которое используется PVWatts. В случаях, когда настроена система эксплуатации и обслуживания или оповещения о неисправностях, потеря доступности может составлять всего 0,5%.

Использование программного обеспечения Solar для моделирования потерь в электропроводке и соединении фотоэлектрических систем

Программное обеспечение, такое как Aurora, которое моделирует электрические характеристики в цепях вашей солнечной фотоэлектрической установки, дает значительное преимущество для точной оценки производства солнечной энергии вашим клиентом. Однако понимание факторов потерь в системе, позволяющее адаптировать эти процентные потери к специфике вашей конструкции, обеспечивает дополнительный уровень точности.

Конструкция и особенности провода ПВ3

Технические характеристики провода ПВ3

Области применения провода ПВ3

Отличия провода ПВ3 от других типов

ПВ3 vs ПВ1

ПВ3 vs ПУГВ

Как правильно выбрать провод ПВ3

Особенности монтажа провода ПВ3

Преимущества и недостатки провода ПВ3

Провод ПВ3: основные характеристики

Расшифровка и конструкция провода ПВ3

Расшифровка аббревиатуры ПВЗ

Конструкция провода ПВ3

Характеристики провода ПВ3

Механические характеристики провода ПВ3

Электрические характеристики провода ПВ3

Вывод

расшифровка, характеристики, сертификат и цветовая маркировка

Расшифровка

Конструкция

Назначение и применение

Классификация и цена

Технические характеристики кабеля

Сертификат

Как выбрать

Особенности монтажа

Производители

желто-зеленый, отличия от ПУГВ, сечение и маркировка

Конструктивные особенности и расшифровка маркировки

Технические характеристики

Область применения

Различия между ПВ-3 и ПуГВ

Условия прокладывания провода

Проверка при покупке

виды, маркировка, технические характеристики и применение

Обозначение маркировки

Разновидности

Номенклатура проводов ПВ1

Особенности конструкции

Область применения

Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики

Механические характеристики

Электрические характеристики

Аналоги и производители

Правила использования

Провод пв-3: технические характеристики, область применения

Механические и электрические параметры провода ПВ3

Механические характеристики провода ПВ3

Электрические характеристики провода ПВ3

Область применения

Преимущества и недостатки провода ПВ 3

Расшифровка и конструкция провода ПВ3

Расшифровка аббревиатуры ПВЗ

Конструкция провода ПВ3

Контроль качества провода ПВ 3

Визуальный

Электроизмерительный

Проверка при покупке

Провод ПВ 3 технические характеристики

Конструкция

Конструкция кабеля пв 3, маркировка по цветам

Технические характеристики провода ПВ 3 (Таблица), как правильно проверить и выбрать

Важные моменты при проверке в магазине

Монтаж и эксплуатация провода ПВ 3

Условия и процесс монтажа

Где применяется провода марки ПВ, можно ли использовать в авто для звука?

Расшифровка и конструкция провода ПуГВ

Расшифровка маркировки провода ПуГВ

Конструкция провода ПуГВ

характеристики, расшифровка маркировки и область применения

Расшифровка названия

Конструктивные особенности

Основные характеристики

Механические свойства

Электрические показатели

Рекомендации по выбору

желто-зеленый, отличия от ПУГБ, сечение и маркировка

Особенности конструкции и расшифровка маркировки

Технические характеристики

Область применения
