Особенности измерения освещенности люксметром: методы и ГОСТы

Уже давно доказано, что качество освещения оказывает значительное воздействие на человека, в частности на его мозговую активность, состояние нервной системы и функционирование различных органов и систем. При этом, отрицательное влияние может оказывать как недостаточное, так и слишком яркое освещение. К примеру, плохой свет вызывает снижение работоспособности, депрессию, сонливость, нарушение зрения, быструю утомляемость, а слишком хороший – возбуждает и активирует ресурсы организма, без которых человек мог бы и обойтись, поэтому итогом этих процессов также является усталость. Ненормальное освещение влияет также и на любой живой организм: растения и животных. Вследствие этого растения плохо растут, а животные снижают свою продуктивность, плохо набирают вес и значительно ухудшают свои репродуктивные показатели. В условиях сельскохозяйственного комплекса данная проблема негативно сказывается на рентабельности производства.

Если в домашних условиях мы можем самостоятельно подобрать для себя необходимый уровень искусственного освещения, регулируя количество, мощность и яркость ламп, то в условиях производства это сделать сложнее. Это же касается любых предприятий, офисов, учреждений и организаций, в которых освещение будет влиять на производительность. Именно поэтому Санитарные нормы и правила обязательно регламентируют проведение измерения параметров освещенности, которое в основном проводится одновременно с измерениями других показателей в помещении: уровень пылевой загрязненности, шума, вибрации и т.д. Правильное измерение освещенности – залог надлежащей работы и здоровья человека. Ведь плохое освещение – первая причина травматизма на производстве.

Услуги по измерению освещения.

Освещенность и ее показатели

Если обратиться к физике, то освещённость – это отношение светового потока к площади, на которую он падает строго перпендикулярно. Единицей измерения светового потока является люмен. Люкс (lux) – это единица измерения освещенности. В различных странах используют различные единицы измерения освещенности, но смысл данной процедуры всегда одинаковый.

Если рассматривать конкретные примеры и рекомендации, то для обычного офиса, где отсутствует необходимость работать с документами, достаточно освещения в 300 lux. Если же работа связана с работой за компьютером, анализом документации, то следует соблюдать освещенность не менее 500 lux. А на производствах и в местах работы с чертежами – не менее 750 lux.

Все мы знаем, что существует естественное (солнечный свет) и искусственное освещение (множество видов ламп, светильников, а также мониторы и дисплеи электронной техники). Грамотная комбинация естественного и искусственного освещения позволяет достичь оптимальных условий для работоспособности и жизнедеятельности человека.

Как следует из вышесказанного, чтобы понять, какой уровень освещения имеется в помещении, нужно его измерить. Прибор для измерения освещения называется люксметр.

Основные нормативы, регламентирующие измерение освещенности люксметром

Люксметр – это портативный прибор, принцип работы которого основан на попадании потока света на специальный чувствительный элемент, высвобождении электронов и анализ возникающего вследствие этого процесса тока. Данные выводятся на аналоговый или цифровой дисплей. Благодаря возможности использования различных светофильтров, можно значительно расширить возможности прибора, при этом, не забывая пользоваться специальными коэффициентами пересчета. Нормативы устанавливают, что погрешность при измерениях не должна превышать 10%.

Измерение освещенности люксметром проводят согласно требованиям и методикам ГОСТ 24940-96 Межгосударственный стандарт «Здания и сооружения. Методы измерения освещенности».

Помимо указанного ГОСТа, в России еще в 2012 году был принят собственный национальный ГОСТ Р 59944-2012, который определил методы измерения освещенности. В нем были добавлены термины, но в целом оба ГОСТа в полной мере описывают процедуры, необходимые для замеров и получения корректных показателей.

Любой метод измерения освещенности должен проводиться люксметром, имеющим свидетельство о поверке и метрологической аттестации. При измерении прибор всегда должен находиться в строго горизонтальном положении. Отдельно проводят замеры по естественному и искусственному освещению.

Методика проведения измерений

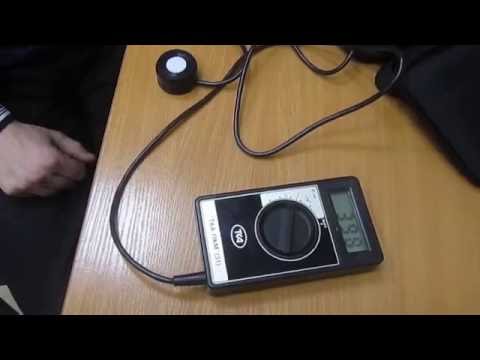

Перед началом работ люксметр устанавливают на необходимую поверхность таким образом, чтобы элемент датчика был расположен параллельно поверхности. При этом необходимо следить, чтобы на датчик не падала тень, а также вокруг не было активного источника электромагнитного излучения. Все это вызовет значительное отклонение в показателях прибора. После правильной установки снимают показания с прибора и по специальным формулам делают расчеты. Полученный показатель сравнивают с нормативами ГОСТа и делают вывод о качестве освещенности в помещении. По итогам проверки составляется протокол (отдельно по каждому помещению или участку и отдельно по видам освещенности).

На производстве и в местах, где нужна достаточная яркость, измерение освещенности проводится один раз в месяц. В других местах этот диапазон может быть значительно увеличен и достигать 1 раза в год или в два года. Зафиксированные ненадлежащие результаты являются причиной немедленного устранения нарушений и приведения качества света к нормативным показателям.

Цель проведения измерений освещенности – не наказать собственников предприятий, организаций, учреждений или прочих ответственных лиц. Они предназначены для сохранения здоровья человека. Поэтому периодический контроль освещенности крайне необходим и рекомендуем всеми специалистами.

Особенности измерения освещенности люксметром: методы и ГОСТы
Радиационный контроль земельных участков, мониторинг окружающей среды
Радиационный метод неразрушающего контроля
Санитарно эпидемиологическая экспертиза проектной документации в Москве — ООО
Санитарно эпидемиологическое заключение на проектную документацию в Москве — ООО

устройство для измерения силы света (виды, принцип работы)

На чтение 9 мин Просмотров 87 Опубликовано

13. 02.2021 Обновлено 13.02.2021

Содержание

1. Что такое люксметр
2. Устройство и принцип работы
3. Материал
4. Вес и размеры
5. Точность, погрешность и поверка
6. Виды приборов
7. По типу табло
8. По расположению фотоэлемента
9. По функционалу
10. По другим параметрам
11. Какие типы освещения света измеряет индикатор
12. Как пользоваться люксметром

Прибор для измерения освещения позволяет за несколько минут проверить уровень освещенности в любом помещении. С его помощью можно проконтролировать соблюдение санитарных норм, продиагностировать равномерность освещенности в разных местах комнаты, офиса или цеха. Для выполнения работ на производстве нужно поверенное оборудование, для частного сектора подойдет обычное.

Оборудование отличает простота использования.

Что такое люксметр

Если переводить с греческого, название состоит из двух слов «свет» и «измерять». Прибор применяется для проверки уровня освещенности. Это фотометр, но он может применяться и для контроля других критериев: яркости света, коэффициента пульсации, все зависит от модели. Чаще всего его используют для таких целей:

1. Проверка качества освещения с целью добавления светильников или их смещения в другое место, если это требуется.
2. Контроль соответствия показателей регламентным. Это необходимо в офисах, производственных помещениях, в учебных и детских дошкольных заведениях.
3. Подбор режима освещения в местах выполнения точных работ.
4. Проверка показателей источников света в теплицах, оранжереях.
5. Выбор режима работы наружной рекламы, сигнального освещения и т.д.

Устройство и принцип работы

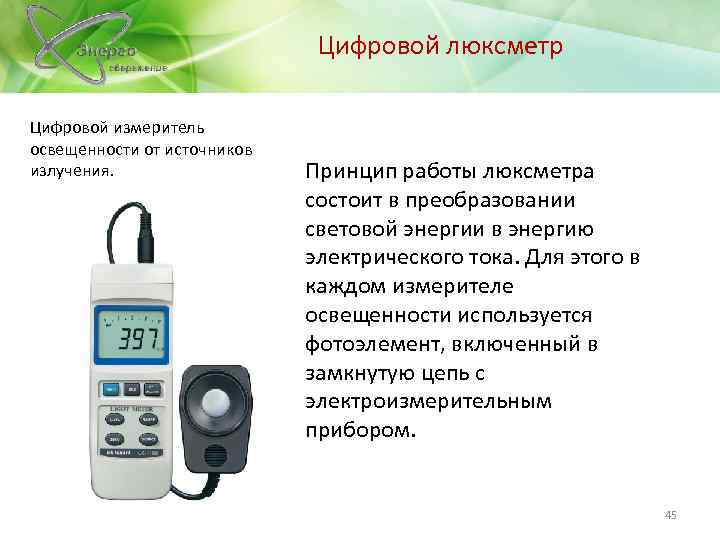

Основным рабочим узлом является фотоэлемент полупроводникового типа. За счет его энергия от световых квантов передается электронам. Образованный таким образом электрический поток может преобразовываться двумя способами.

В аналоговых приборах за счет гальванометра, который вызывает движение стрелки, это позволяет снять показания. В цифровом оборудовании использован оптико-электронный конвертер. Он оцифровывает данные и выводит их на дисплей.

Аналоговые варианты сейчас используются редко.

По сути, конструкция всегда состоит из датчика и преобразователя. Все измерения осуществляются в люксах. Диапазон широкий – от десятых долей до сотен тысяч Лк.

Материал

Чаще всего корпус изготавливается из ударопрочного пластика. Его качество зависит от сырья и стоимости прибора, в дорогих моделях материал долговечный, все элементы точно подогнаны друг к другу.

Также нередко на корпусе установлены прорезиненные накладки, которые делают хват удобнее и исключают выскальзывание прибора из рук. Как правило, эргономика тщательно продумывается для обеспечения наибольшего комфорта.

В вариантах с раздельной компоновкой фотодатчик находится в отдельном корпусе, который защищает его от ударов. Элементы соединены витым проводом в износостойкой изоляции.

Вес и размеры

Обычно масса оборудования не превышает 500 г. Самые компактные варианты весят чуть больше 100 г, что упрощает хранение и переноску и обеспечивает удобство пользования.

Что касается размеров, они меняются в широких пределах. Высота обычно составляет от 8 до 20 см, в то время как ширина может быть от 5 до 8 см при толщине 2-4 см. В раздельных компоновках надо учесть и фотоэлемент, который обычно имеет небольшие размеры.

Компактный вариант легко уместится в кармане.

Точность, погрешность и поверка

Первичную поверку всего внесенного в Государственный реестр средств измерения оборудования производят после его ремонта или при вводе в эксплуатацию нового изделия. Это общий порядок, актуальный для приборов, показания которых используются в рамках официальных проверок. Люксометры, применяемые для личных нужд, проверять необязательно.

Дальнейшие поверки производятся с периодичностью не реже 1 раза в год. Проверяются показатели погрешностей, чтобы определить точность. При необходимости делается калибровка фотоэлемента, чаще всего требуется спектральная коррекция фотодатчика.

ГОСТ 8.023-2014 дает всю информацию по проверке люксметров. Там есть необходимая информация, а также условия поверки.

Варианты для замеров в промышленности обязательно проходят поверку.

Виды приборов

Оборудование делится на несколько групп в зависимости от конструктивных особенностей и компоновки основных модулей. Все варианты обеспечивают необходимую точность измерений и подбираются под определенные условия использования.

По типу табло

Тут есть две основные разновидности:

1. Аналоговые варианты имеют табло в виде шкалы со стрелкой. Они отличаются простотой, невысокой ценой и надежностью. Обычно такие приборы работают много лет, но при этом не отличаются высокой точностью.
2. Цифровые люксометры на порядок сложнее и дороже. Но при этом могут измерять показания вплоть до десятых долей люксов. Этот вариант применяется чаще всего.

По расположению фотоэлемента

По этому признаку также выделяют два вида приборов:

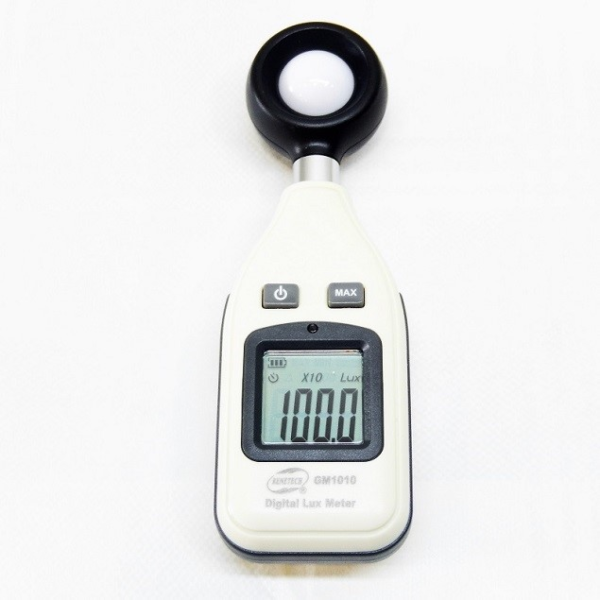

1. Моноблоки. В них фотоэлемент встроен в корпус оборудования. Обычно они имеют небольшие размеры и хорошо подходят тем, кто делает много замеров. Чаще конструкция имеет удлиненную форму, линза расположена в верхней части, а табло и элементы управления под ней.

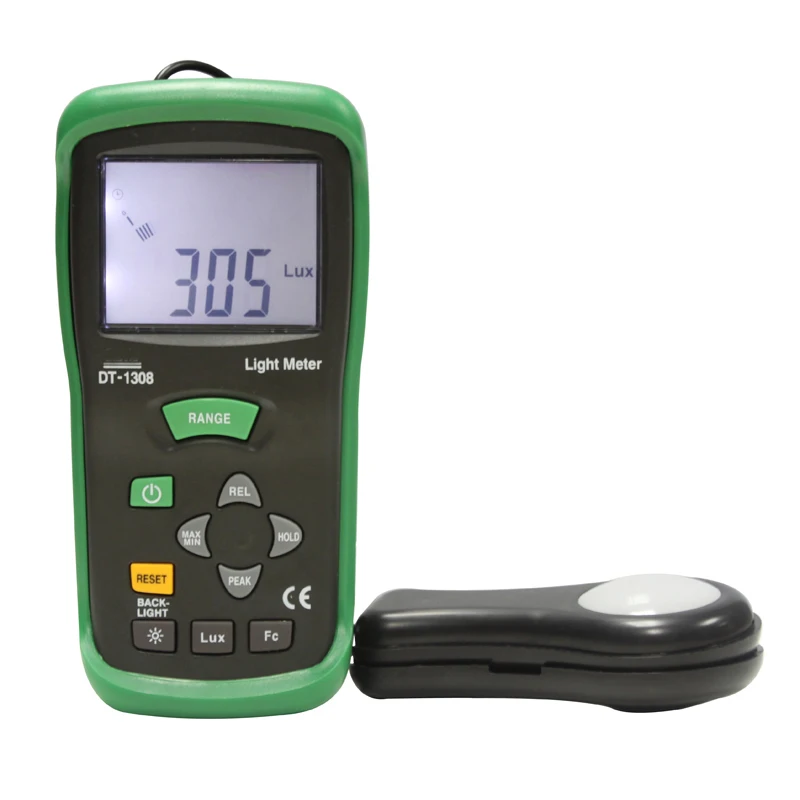

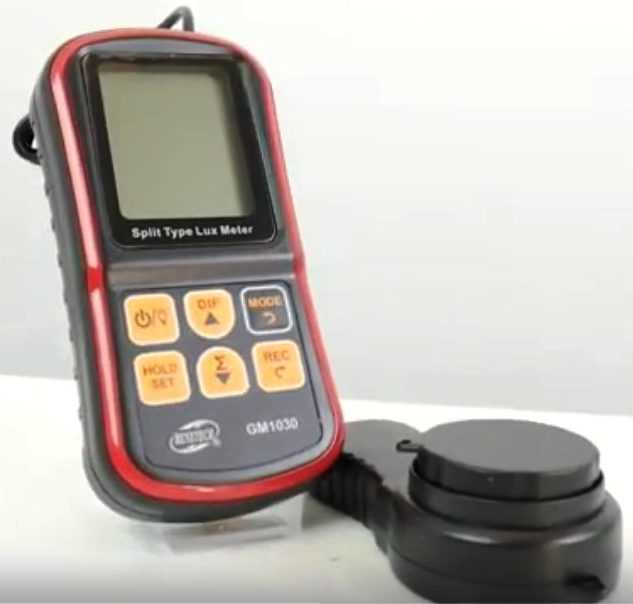

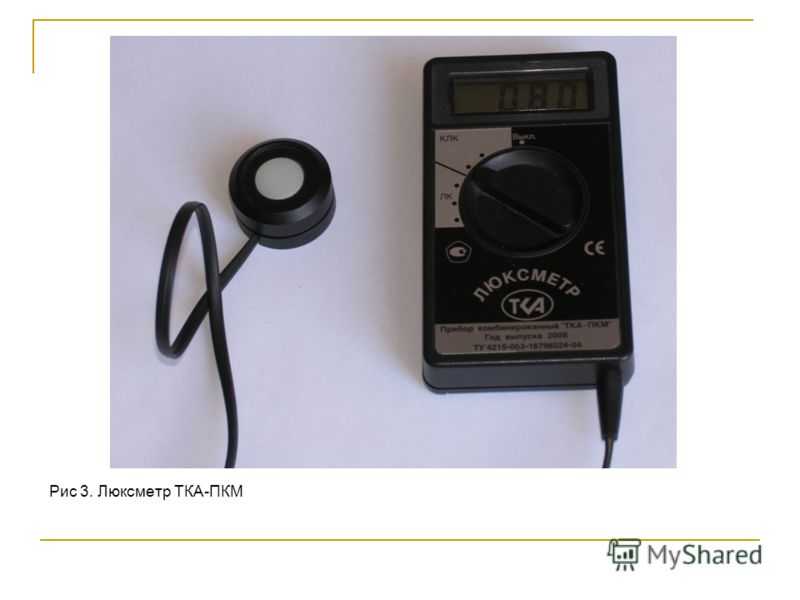

2. Модели с выносным индикатором представляют собой корпус и фотоэлемент на гибком кабеле длиной около полуметра. Они удобны для замеров в труднодоступных местах, несложно разместить фотоэлемент даже в ограниченном пространстве.

Выносной индикатор обеспечивает простоту измерений в любом месте.

Есть моноблоки, в которых при необходимости можно отсоединить датчик и использовать его как выносной.

По функционалу

Приборы отличаются по техническим возможностям и делятся на три группы:

1. Стандартные. Самые простые и дешевые, работают быстро, измеряют только уровень освещенности. Погрешность измерений может быть достаточно большой.
2. Полупрофессиональные. Точность на порядок выше. Кроме освещенности могут проверять пульсацию света, его яркость и некоторые другие параметры. Часто используются на предприятиях.
3. Профессиональные, дорогие и точные. В них встроен процессор, который самостоятельно рассчитывает множество параметров, вычисляет среднюю освещенность. За счет памяти результаты сохраняются. Самые продвинутые модели в реальном времени передают данные на компьютер по беспроводной сети. Дополнительные светофильтры позволяют добиться высокой точности результатов.

Профессиональное оборудование отличается высочайшей точностью.

По другим параметрам

Можно выделить еще несколько особенностей, по которым различают люксметры:

1. Материал корпуса. Чаще всего это пластик с рельефной поверхностью или же эргономичный вариант, он хорошо ложится в руку.
   Во многих использована резиновая накладка для улучшения хвата и защиты от падений.
2. Тип питания. Обычно в приборах устанавливают встроенный аккумулятор, который заряжается устройством, идущим в комплекте. Более простые модели работают от батареек, их нужно время от времени заменять.
3. Размер и вес. Бытовые варианты небольшие и весят немного, имеют компактные размеры. Более продвинутые модели на порядок больше, но и они редко весят более 500 г.

Какие типы освещения света измеряет индикатор

Так как спектр разных источников света отличается, для каждого типа используют свои приборы, адаптированные под конкретные условия. Обычно измеряют такие виды освещения:

1. Солнечный свет.
   Обычно ими пользуются ученые и исследователи.
2. Ультрафиолетовое излучение. Такие приборы востребованы в криминалистике, науке и медицине.
3. Неоновый свет. Эта группа приборов нужна в автомобильной сфере и рекламе.
4. Искусственное освещение. Сюда относятся все типы ламп – накаливания, люминесцентные, светодиодные и т.п.

Чаще всего встречаются люксметры для проверки искусственного освещения.

Как пользоваться люксметром

Разобраться в процессе измерений не сложно, главное – учитывать конструктивные особенности и соблюдать простую инструкцию:

1. В первую очередь изучить руководство по эксплуатации. Как правило там есть подробное описание процесса – от включения до введения настроек в зависимости от проверяемых показателей.
2. Включить прибор и установить соответствующую линзу, если они сменные. Установить фотоэлемент в горизонтальном положении на требуемой высоте, нажать соответствующую кнопку и снять результат.
3. Если прибор профессиональный, нужно настроить тип измерения, выставить чувствительность в зависимости от особенностей освещения.

С помощью люксметра можно быстро определить освещенность в любом помещении или на открытом воздухе. Главное – правильно настроить его и расположить в подходящем месте.

Как пользоваться люксметром

Экспонометры — одно из тех устройств, которыми люди либо клянутся, либо отказываются использовать (или просто ничего о них не знают). Когда-то они были жизненно важны для измерения экспозиции сцены и позволяли фотографу точно зафиксировать свои настройки. В наши дни, однако, большинство цифровых зеркальных камер поставляются со встроенным внутри довольно хорошо развитым экспонометром, и использование портативных экспонометров сократилось. Но есть еще несколько довольно веских причин, чтобы иметь его под рукой. Вот почему.

Что делает экспонометр

Ручные экспонометры измеряют качество света в сцене, а затем разбивают результаты на измерения, которые могут использовать фотографы (например, f/stop, выдержка, ISO и т. д.). Обычно они имеют несколько режимов, в том числе свет для чтения, отраженный от объекта, свет, падающий на объект или сцену (падающий свет), и световой поток от вспышек. Они особенно полезны, когда задействовано искусственное освещение, так как они могут почти мгновенно сообщить вам всю необходимую информацию о сцене.

Чем портативные экспонометры отличаются от экспонометра в моей камере?

Экспонометр в вашей камере может измерять только отраженный свет, поэтому его легко обмануть.

Экспонометр вашей камеры откалиброван для экспозиции среднего тона 18% серого, и для средних фотографий (не слишком белых и не слишком черных) это обычно работает хорошо. Но как только вы доберетесь до чего-то, что имеет большие области, очень светлые или очень темные, измеритель запутается. Например, если вы снимаете черную кошку на черном диване, экспонометр вашей камеры переэкспонирует изображение. И наоборот, если бы это был белый медведь на снегу, экспонометр будет недодержан. И хотя вы можете использовать компенсацию экспозиции, чтобы справиться с этими несоответствиями, снятие показаний падающего света с помощью портативного измерителя избавит вас от всех догадок.

Как пользоваться ручным измерителем

Хорошие ручные измерители имеют несколько различных режимов: режим точечного замера (отраженный свет), режим падающего света с использованием светового купола измерителя и один или несколько режимов вспышки. Измерение падающего света даст вам наиболее точные показания для сценариев без вспышки. Вот как вы снимаете показания:

• Сначала установите камеру в ручной режим и выберите желаемую диафрагму и ISO.

• Затем поверните ручку вокруг люмисферы (белый купол на измерителе), чтобы она выступила наружу.

• Теперь установите ISO и диафрагму на вашем экспонометре на те же значения, которые вы запрограммировали в своей камере.

• Наконец, держите измеритель перед объектом съемки так, чтобы люмисфера была обращена к камере, и нажмите кнопку измерения.

Как только вы это сделаете, вы сможете увидеть правильную скорость затвора на экране вашего глюкометра. Измените скорость затвора на своей камере, и все готово. Вам нужно будет сделать новое чтение только в том случае, если свет изменится.

Использование вспышки

Одна из замечательных особенностей новейших портативных экспонометров заключается в том, что они могут измерять экспозицию вспышки. Они даже рассчитают коэффициенты освещения между ключевым и заполняющим светом.

Для использования ручного экспонометра со вспышкой сначала настройте экспозицию окружающей среды.

• Установите камеру в ручной режим.

• Установите желаемую диафрагму и ISO на камере.

• Используйте режим точечного замера на ручном измерителе и наведите указатель на область со средним тоном сцены (что-то близкое к среднему серому).

• Установите скорость затвора камеры в соответствии с показаниями экспонометра.

• Сделайте пробный снимок, чтобы убедиться, что экспозиция соответствует окружающему освещению.

Далее установите экспозицию вспышки.

• Установите глюкометр в режим «происшествие» и экспозицию в положение «вспышка без шнура».

• Расположите глюкометр так, чтобы купол был направлен на камеру (самостоятельно, если у вас есть дистанционный триггер, или с помощью друга, если у вас его нет).

• Включите вспышку и снимите показания.

• Если показания мультиметра показывают другую диафрагму, чем та, которую вы хотите, отрегулируйте мощность вспышки, чтобы она соответствовала. (Для полуступенчатой ​​дисперсии измените расстояние вспышки до объекта.)

• Сделайте еще один пробный снимок.

Если пробный снимок получился удачным, экспозиция выбрана правильно. Если нет, отрегулируйте вспышку дальше. Легкий.

Использование экспонометра для съемки пейзажей

Для пейзажной фотосъемки наиболее точные показания дает режим инцидента на вашем портативном устройстве. Просто держите экспонометр перед камерой, убедившись, что тот же самый свет, падающий на сцену, попадает на люмисферу вашего экспонометра. Единственное, на что вы должны обратить внимание, это на то, где находится солнце, так как прямой солнечный свет на люмисфере может привести к недоэкспонированию показаний.

Конечно, об использовании экспонометров можно узнать гораздо больше, но это только основы. Они стоят вложений, как с точки зрения снаряжения, так и с точки зрения обучения. Еще не убедились? Если вы живете недалеко от крупного города, вы, вероятно, сможете найти место, где его можно арендовать на день. Попробуйте один из них и посмотрите, как он работает.

Как использовать экспонометр в фотографии

На протяжении десятилетий в моей фотосумке всегда был прибор. Это будет портативный люксметр. Я чувствую, что в наши дни я в меньшинстве, потому что все еще использую портативный экспонометр, и это очень плохо.

Конечно, можно снимать с помощью встроенного в камеру экспонометра, но бывают случаи, когда это не лучший выбор или даже нецелесообразно. В этом руководстве мы рассмотрим все, от того, что такое экспонометр, до того, как правильно использовать его в вашей фотографии.

Содержание

Что такое портативный экспонометр?

Прежде чем я расскажу, зачем его использовать, давайте посмотрим, что такое портативный экспонометр.

Портативный экспонометр — это устройство, которое измеряет освещенность, чтобы определить правильную экспозицию для фотографирования объекта или сцены. Экспонометры доступны в различных формах и размерах (рис. 1), а также имеют различные возможности. По определению, портативные измерители помещаются в руке так же, как смартфон, но некоторые из них, например точечные измерители, могут иметь более пистолетную рукоятку.

Рисунок 1. Изображения счетчиков от производителя. Gossen DigiPro F2 (слева), Sekonic L-398 (в центре) и цифровой точечный измеритель Pentax (справа).

Большинству первых экспонометров не требовались батареи — вместо этого они использовали светочувствительные элементы, приводившие в движение стрелку для отображения показаний. Вы все еще можете найти этот тип счетчика сегодня, например, L-398 от Sekonic. Большинство современных экспонометров требуют батарей и отображают информацию на электронных дисплеях.

Независимо от того, как отображается информация, большинство фотометров предоставляют одну и ту же основную информацию. Измеряя доступный свет, измеритель обеспечивает правильную комбинацию диафрагмы и диафрагмы для данной сцены.

В этот момент вы можете подумать: «Встроенный измеритель моей камеры может сказать мне это», и это правда, но будет ли он самым точным и последовательным? А как же студийная вспышка?

Давайте приступим.

Фотограф использует экспонометр для портрета. Фото Depositphotos.

Измерение отраженного и падающего света

Измерение отраженного света — тип, используемый камерой, а также многими портативными измерителями. Свет, попадающий в объектив или объектив измерителя, отражается от объекта. В зависимости от настроек вашего экспонометра или камеры этот свет оценивается и определяется «правильная» экспозиция.

В камерах это может быть основано на оценке в первую очередь центральной области сцены (центрально-взвешенный), небольшой точки на изображении (точечный замер) или на оценке всей сцены и определении значения экспозиции. Первые два говорят сами за себя, но оценочный замер более сложен.

Большинство современных камер могут разделить сцену на несколько зон и сравнить результаты со списком запрограммированных сцен в процессоре камеры. Еще в 1980-х годах камеры начали использовать многозонные измерители, иногда используя до пяти зон. Современные цифровые камеры могут оценивать сцену, используя десятки (или более) точек, чтобы обеспечить то, что она определяет как «правильную» экспозицию для сцены. Я ставлю кавычки вокруг правильного в предыдущем языке, потому что это может быть субъективно, и есть два фактора, которые влияют на показания, получаемые при отражающем измерении.

Одна из них заключается в том, что интенсивность отраженного света зависит от объекта съемки (рис. 2). Например, человек с темной кожей будет отражать меньше света, чем человек со светлой кожей. Результатом может быть то, что фотометр (или портативный измеритель отражения) будет переэкспонировать темную кожу и недоэкспонировать светлую кожу.

Рис. 2. Иллюстрация измерения отраженного света.

Второй фактор заключается в том, что оценочная обработка показаний освещенности в камере позволяет сделать наилучшее предположение на основе сцены или объекта. Вместе это приводит к несогласованности, и вы можете увидеть это, когда объекты в сцене меняют положение или источник света (или фотограф) перемещается, что влияет на экспозицию.

Примечание . Эти факторы важны независимо от того, снимаете ли вы в полностью ручном или автоматическом режимах, потому что даже в ручном режиме вы все равно вносите изменения в настройки на основе информации, предоставленной встроенным в камеру замером.

Насколько последовательны ваши потребности, зависит от съемки. Для некоторых работ разница в экспозиции вполне приемлема. Для таких вещей, как фотография моды или продукта, результаты должны быть высокого уровня постоянства, и именно здесь сияет измерение инцидента. Многие портативные измерители имеют функцию считывания на отражение. Что касается точечных измерителей, то они должны считываться как отражающие по характеру своей конструкции.

Измерение падающего света работает путем измерения света, падающего на объект или сцену. Вместо того, чтобы полагаться на коэффициент отражения объектов, измерение основано на том, сколько света падает на объект или сцену от источника (или источников) света. Благодаря измерению количества света, исходящего от источника, правильная экспозиция теперь является объективной, а не субъективной, как показания отражения.

Чтобы получить показания инцидента, вы помещаете рассеиватель белого измерителя прямо на объект (рис. 3) и направляете его в сторону камеры. В случае замера для вспышки полезно иметь дистанционный триггер, который вы можете иметь при себе, чтобы вы могли активировать вспышку, находясь в положении объекта с помощью измерителя. Помощники также очень удобны для этого.

Рисунок 3. Иллюстрация измерения падающего света.

Допустим, вам нужно сделать хедшоты для двадцати человек, и среди этой группы людей есть разные оттенки кожи со светлым и темным цветом. Измерение, основанное на измерениях отражения, приведет к различным «правильным» значениям экспозиции (Рисунок 4). Затем вам нужно либо настроить их во время съемки, либо исправить их постфактум, чтобы все изображения были последовательно экспонированы.

Рис. 4. Измерение на отражение может привести к различным показаниям экспозиции даже при постоянном освещении.

Используя показания падающего света, вы будете точно знать, сколько света исходит от вашего источника света. Используя это значение экспозиции для всех снимков головы, все будут правильно экспонированы, даже если тона кожи объектов сильно отличаются друг от друга (рис. 5). То же самое относится к любой ситуации, когда вы используете источники света, настроенные на фиксированную мощность 90 108, а 90 111 объект размещается на одинаковом расстоянии от источника света от кадра к кадру. Это значительно облегчит вам жизнь и сэкономит много времени на публикации.

Рис. 5. Измерение происшествий обеспечивает стабильные результаты, которые более точно отображают объект.

Использование счетчика приносит пользу не только субъекту. Если вам нужно, чтобы фон был освещен равномерно, вы можете использовать измеритель для снятия показаний с разных точек на фоне. Это покажет вам области, которые могут быть светлее или темнее, чем другие, а затем вы сможете соответствующим образом настроить освещение.

Sekonic L-858D-U Speedmaster — это одновременно и падающий, и отраженный люксметр для точечных измерений.

Как пользоваться люксметром

Использование люксметра для точечного измерения отраженного света. Фотография предоставлена ​​компанией «Почти Ред Продакшнс» под лицензией CC BY-SA 4.0.

Использование отражающего экспонометра более знакомо фотографам, так как этот принцип используется во встроенных в камеры экспонометрах.

1. Выберите настройки камеры . Во-первых, установите камеру в ручной режим и выберите желаемое значение ISO (а также диафрагму или выдержку, если вы хотите управлять одним из них).
2. Совпадение с настройками глюкометра . Установите для экспонометра те же настройки, что и для камеры.
3. Проведите одно или несколько измерений освещенности . Поднесите видоискатель точечного замера к глазам и используйте индикатор в центре кадра, чтобы выбрать место для измерения в сцене. Используйте кнопку измерения, чтобы снять показания. Хотя вы можете основывать свою экспозицию на показаниях одной точки, вам, как правило, потребуется сделать несколько показаний наиболее важных областей сцены (например, самые темные тени, самые яркие блики и ключевые средние тона), сохранить их в памяти экспонометра. , а затем попросите глюкометр вычислить среднее значение конечного значения экспозиции.
4. Использовать рассчитанные настройки . Экспонометр вернет оптимальную диафрагму и/или скорость затвора, рассчитанные на основе показаний освещенности. Настройте камеру на эти параметры.

Как пользоваться люксметром

Фотограф использует люксметр для измерения падающего света. Фото Depositphotos.

Вот основные шаги по использованию измерителя падающего света, чтобы определить скорость затвора, которую вы должны использовать.

1. Выберите настройки камеры . Во-первых, установите камеру в ручной режим и выберите желаемое значение ISO (а также диафрагму или выдержку, если вы хотите управлять одним из них).
2. Совпадение с настройками на измерителе . Установите для экспонометра те же настройки, что и для камеры.
3. Подготовьте счетчик к измерению . Возможно, вам придется «активировать» ваш люксметр, чтобы подготовить его к измерению освещенности. Например, вам может понадобиться повернуть ручку вокруг белого купола (называемого люмисферой) измерителя.
4. Установите правильный режим . Поскольку большинство экспонометров имеют один режим для считывания окружающего освещения, а другой — для замера вспышки, вам необходимо убедиться, что ваш экспонометр установлен в правильный режим.
5. Немножко почитать . Затем держите измеритель перед объектом и люмисферой, обращенной к камере. Нажмите кнопку замера, чтобы измерить окружающее освещение. Если вы измеряете вспышку, активируйте вспышку, пока измеритель считывает показания.
6. Использовать рассчитанные настройки . Экспонометр вернет оптимальную диафрагму и/или скорость затвора, рассчитанные на основе показаний освещенности. Настройте камеру на эти параметры.

Вспышка для замера экспозиции

Одним из лучших случаев использования ручного замера является использование студийной вспышки. При использовании студийной вспышки ручной встроенный в камеру измеритель не только бесполезен, но и может вводить в заблуждение. Поскольку измеритель камеры не знает, сколько света будет присутствовать при срабатывании вспышки, использование настроек, основанных только на окружающем освещении, несомненно, приведет к очень переэкспонированным изображениям (рис. 6). Хотя многие читатели могут знать, что это данность, я видел, как другие фотографы много лет боролись с этой проблемой.

Рис. 6. Экспозиция при съемке со вспышкой в ​​студии, основанная на встроенном в камеру слева и ручном измерительном приборе справа.

Эта ситуация является причиной того, что я впервые решил, что мне нужен портативный измеритель еще в конце 1980-х годов. В частности, мне нужен был такой, который мог бы считывать вспышку для использования со студийными вспышками. Без измерителя мне пришлось бы угадывать правильную диафрагму при использовании студийного света.

Сегодня вы можете поэкспериментировать и найти правильную экспозицию на цифровой камере, просмотрев свои пробные снимки, но с пленкой такой возможности не было. Даже с камерами, которые могут использовать Polaroid для тестирования, это часто стоит около 1 доллара за снимок для пленки, поэтому это не очень дешевый и эффективный способ определения экспозиции.

Рис. 7. Каждый из этих поляроидов стоит около 1 доллара, что может быстро вырасти во время съемки.

Даже сегодня, когда есть возможность мгновенно просматривать тестовые снимки, имеет смысл иметь точную отправную точку. Большую часть времени показания вашего экспонометра будут всем, что вам нужно, но, конечно, вы все равно можете отрегулировать экспозицию, чтобы она соответствовала вашему зрению. Наличие хорошей отправной точки по-прежнему экономит время, а на рабочем сете время — деньги.

Некоторые экспонометры также могут отображать разницу между экспозицией вспышки и окружающим освещением. Sekonic L-478D-U, например, будет отображать процентное отношение вспышки к окружающему свету (рис. 8), что может быть очень полезно при дневном освещении. Это также может быть полезно для определения того, как долго следует перемещать затвор, чтобы сбалансировать низкоинтенсивное внутреннее освещение с экспозицией вспышки.

Рис. 8. Значение, обведенное красным, показывает процент вспышки от окружающего света.

Многие камеры можно использовать со вспышками, которые измеряют через TTL, что также позволит вам отрегулировать этот баланс, но природа TTL означает, что любые изменения в сцене или расположении объекта могут изменить конечную экспозицию. Использование экспонометра может стать «источником правды», который можно использовать для получения правильной экспозиции.

Принадлежности для люксметра

В то время как большинство ручных измерителей происшествий стандартно поставляются с полусферическим рассеивателем над датчиком освещенности, в некоторых случаях производитель предоставляет другие варианты в зависимости от модели измерителя. Некоторые счетчики имеют сменные диффузоры, в то время как другие позволяют снимать и заменять всю верхнюю часть (иногда называемую головкой) или даже надевать удлинительный кабель.

Я не буду описывать все доступные варианты, так как это может занять целую статью, но я хочу указать на один вариант, который я считаю очень полезным. Доступный для многих метров «люмидиск», который заменяет куполообразный диффузор. Они используются для измерения освещенности на плоской поверхности и часто входят в комплект многих, но не всех портативных измерителей.

Рисунок 9а. Lumidisc для некоторых счетчиков Sekonic. Рисунок 9b. Выдвижной купол на Sekonic L-478D.

При портретной съемке плоский рассеиватель удобен для проверки освещения каждой стороны лица по отдельности. Хотя вы можете выполнять эти измерения с купольным диффузором, плоский диск диффузора более направлен и лучше подходит для этого типа измерений (рис. 9).а). Некоторые расходомеры имеют выдвижной купол, который может уходить в измерительную головку. Это дает результаты, аналогичные плоскому диффузору, без необходимости что-либо удалять.

Всегда ли лучше использовать счетчик происшествий?

Краткий ответ: «Нет». Для работы в студии я твердо придерживаюсь мнения, что портативный прибор для измерения падений лучше всего подходит для , и это относится как к импульсному, так и к постоянному освещению. Я чувствую то же самое в ситуациях, когда я могу занять положение, в котором будет объект, и измерить свет в этой точке. Съемка доступных световых портретов в помещении на месте, кадры кинопроизводства и другие мероприятия в помещении, где освещение должно быть постоянным, — это те случаи, когда возможно получение показаний с местоположения объекта.

Рисунок 10. Не очень практично пытаться получить показания падающего света в этой ситуации. Фото Алеся Кривца.

Несмотря на то, что я считаю использование своего портативного измерителя инцидентов лучшим вариантом для многих типов фотографий, которые я снимаю, существует множество ситуаций, когда он не нужен или даже нецелесообразен в использовании. Пейзажная фотография — прекрасный пример того, где она непрактична. В большинстве случаев объект (сцена) находится очень далеко. В таких случаях точечный измеритель или встроенный в камеру измеритель имеют смысл и являются единственными вариантами.

Имейте в виду, что есть несколько способов измерить отраженную вспышку с помощью некоторых измерителей. Сюда входят некоторые точечные измерители, а также другие измерители вспышки, которые могут использовать отражающие приспособления. Хотя я не вижу многих ситуаций, в которых это дало бы преимущество, было бы упущением не указать, что эти варианты существуют.

Другие портативные фотометры

Выше описаны основы использования портативного фотометра для фотосъемки. Существуют также измерители, предназначенные для считывания цветовой температуры (измерители цвета), а также измерители, разработанные специально для использования в видео и кино. Многие фотографические измерители предлагают некоторые настройки замера для использования в видео/фильмах. Однако специализированные предлагают более широкий набор настроек и типов чтения, необходимых для захвата движущихся изображений.

Рис. 11. Различные светоизмерительные устройства от Gossen для фотографии и промышленного применения.

Существуют также промышленные люксметры, используемые для экологических служб, которые могут измерять свет несколькими способами для проверки настроек рабочей среды, вывесок и широкого спектра других применений. В частности, компания Gossen предлагает широкий спектр светоизмерительных приборов для фотографии и промышленного использования.

Заключение

Несмотря на то, что можно добиться успеха в работе с фотографиями, даже не используя ручной фотометр, это очень полезные инструменты.
